Ремонт балки ЗИЛ-5301

При ремонте балка передней оси должна быть проверена на изгиб и скручивание на приспособлении (рис.1), которое устанавливают на площадке для рессор

Призму приспособления направляют по фиксатору, установленному в отверстия под шкворень и закрепленному при помощи разжимной цанги

Определение изгиба и скручивания, а также величины угла наклона отверстия под шкворень производят по шкалам. для проверки противоположной стороны балки приспособление переустанавливают.

Правку балки производят в холодном состоянии под гидравлическим прессом.

После правки угол наклона оси отверстия под шкворень к вертикальной оси должен быть в пределах 7°45′ – 8° 15′.

Неперпендикулярность отверстия под шкворень относительно рессорных площадок не должна превышать 0,5 мм.

Неперпендикулярность торцов бобышек балки относительно отверстий под шкворень допускается не более 0,2 мм.

При изгибе балки, неподдающийся правке, ее следует заменить.

При износе деталей передней оси сверх допустимых размеров изношенные детали следует заменить. Трещины на поверхности деталей передней оси не допускаются.

При износе проушины поворотного кулака под балку передней оси сверх допустимого размера 68,06 мм рекомендуется обработать изношенные поверхности и при сборке поставить компенсирующие шайбы.

При износе проушины более 68,5 мм поворотный кулак следует заменить.

Повреждение резьбы поворотных кулаков более двух ниток не допускается.

Изношенные втулки поворотного кулака рекомендуется выпрессовать и заменить новыми, Усилие выпрессовки втулок должно быть не менее 10000 Н.

Поворотные кулаки с изношенными шейками цапфы под подшипники следует заменить.

Основные размеры деталей передней оси приведены в таблице.

Параметры	Размеры, мм
	Номинальный	Допустимый без ремонта
Балка передней оси. Сталь 45, ГОСТ 1050-74, твердость 285…341НВ
длина балки по центрам отверстий под шкворень	1633	—
диаметр отверстия под шкворень	30,00…30,033	30,06
диаметр отверстия под стопорный клин шкворня	13,00…13,11	13,24
Высота бобышек под шкворень	49,00…50,00	48,80
Поворотный кулак Сталь 40Х, гост 4543-71, твердость 241…285НВ
диаметр шейки под наружный подшипник	35,975…35,991	35,955
диаметр шейки под внутренний подшипник	44,975. ..44,991	44,955
диаметр отверстия под втулки шкворня	33,00…33,039	33,07
диаметр шейки под кольцо манжеты ступицы	50,034…50,050	–
Ширина проушины под балку переднего моста	67,90…68,36	68,50
Резьба цапфы	М30х1,5-4h	–
Рычаги поворотного кулака Сталь 40х, гост 4543-71, твердость 269.302 НВ
диаметр большого отверстия конуса под шаровой палец	20,0
диаметр отверстий под болты крепления рычага	16,095…16,205	16,4
Несовпадение торца большого диаметра конусного отверстия и конусного калибра	0,3	–
Конусность отверстия под шаровой палец	1/8	–

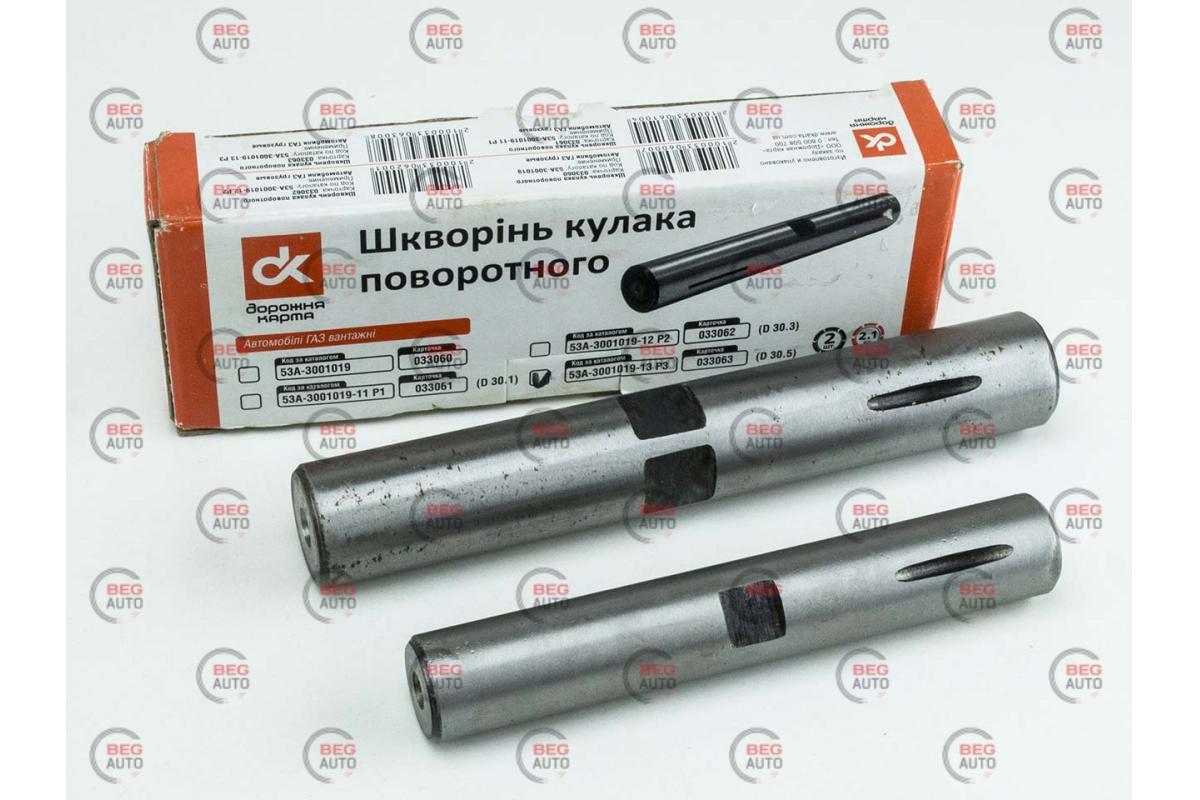

Шкворень поворотного кулака сталь 18хгг, гост 4543-71, глубина нитроцементированного слоя – 1,0. .. 1,4 Мм, твердость поверхностного слоя – 59.63 HRC

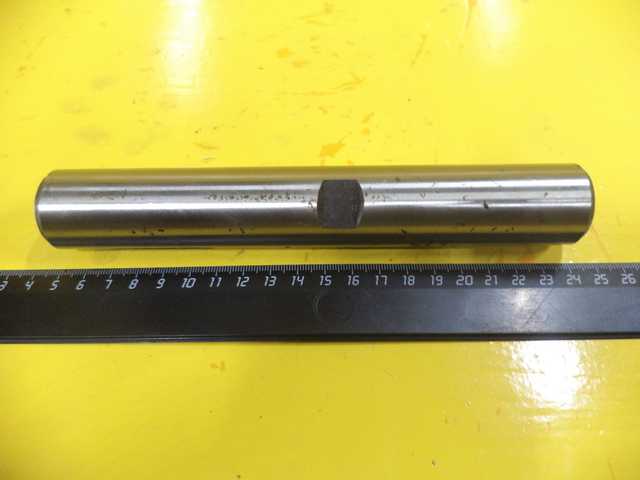

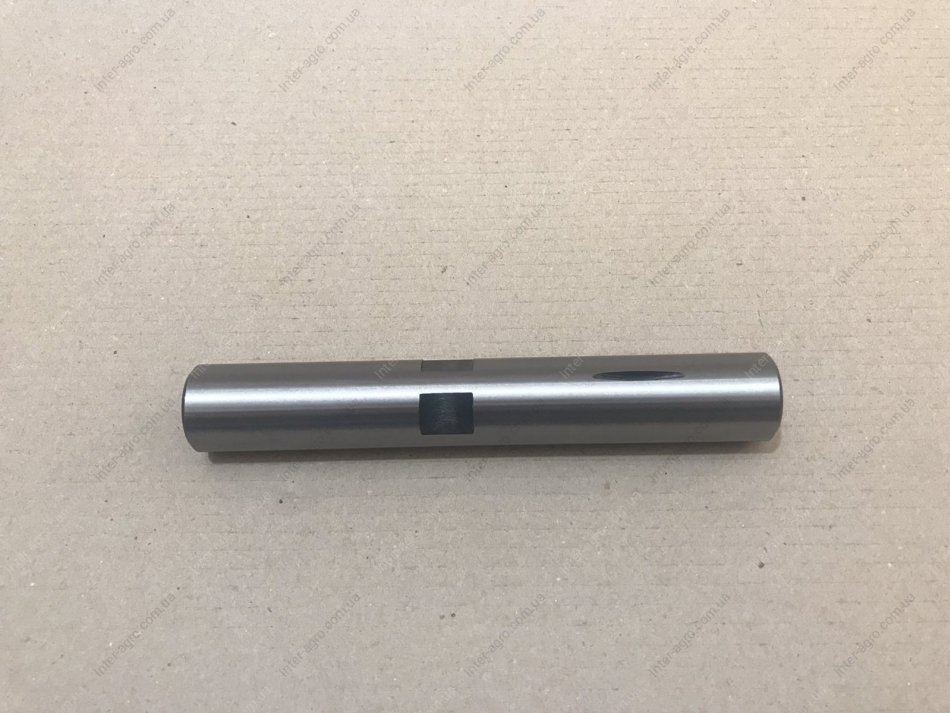

диаметр шкворня	29,987…30,00	29,97
Втулка поворотного кулака. Лента толщиной 1,8 мм БрОЦС 4-4-2,5, гост 15885-77
Наружный диаметр втулки (в кольцевом калибре)	33,112…33,174	–
Ступица переднего колеса отливка КЧ 35-10-ф или ВЧ 40
диаметр отверстия под кольцо наружного подшипника	35,975.. .35,991	35,955
диаметр отверстия под кольцо внутреннего подшипника	44.975…44.991	44.955
