серии, технические характеристики, фото и видео
Китайская промышленность всё чаще выпускает качественную технику, которая соответствует мировому уровню. При этом цена зачастую привлекательней, нежели у конкурентов. Не стала и исключением китайская компания Шантуй, которая занимается производством бульдозеров.
Бульдозеры Шантуй(Shantui)
Ведущим производителем бульдозеров в Китае считается компания Shantui Construction Machinery Co., Ltd. Она специализируется именно на данном типе техники, которые производятся в разных конфигурациях для различных условий работы. Недавно компания начала сотрудничать с японским производителем Komatsu, вследствие чего было создано совместное предприятие. Благодаря этому качество продукции и применяемые технологии полностью соответствуют уровню мировых лидеров по строительству бульдозеров.
Особенности
Бульдозеры делятся на серии в зависимости от мощности, однако номенклатура выставляется именно по весу в тоннах. Многие серии, в свою очередь, включают несколько конфигураций, которые в основном отличаются типами отвалов и рыхлителями.
Модели бульдозеров в основном оснащены закрытыми кабинами, которые позволяют эксплуатировать бульдозеры в любых погодных условиях. Также все конфигурации сзади имеют рыхлители.
Преимущества и недостатки
Среди преимуществ китайских бульдозеров шантуй можно выделить следующие:
- Большой выбор различных серий бульдозеров, а также их конфигураций, что позволит выбрать технику для конкретной задачи;
- Сотрудничество с известным японским производителем позволило улучшить применяемые технологии;
- Отличное качество выпускаемой продукции, что подтверждается статусом лидера по производству бульдозеров в Китае;
- Отличное сочетание цены-качества.
Компания хоть и использует наработки и опыт японского производителя, всё же уступает по оснащению и надежности. Это и является единственным, но существенным недостатком техники shantui.
Серии
Компания занимается выпуском различных серий, которые делятся по весу бульдозера. Каждая же серия дополнительно имеет несколько конфигураций.
SD8
Самый маленький бульдозер из производимых компанией Shantui. Относится к классу техники с малой тягой. Кабина закрытого типа, что обеспечит комфорт оператору в любых погодных условиях, а также обеспечит отличную видимость.
Модель подойдет для использования в городе. Также доступен в варианте планировщика с открытой кабиной и несколько иным рабочим органом.
Модификации | Бульдозер | Планировщик |
Габариты ДхШхВ, мм | 3921х25533х2745 | 4728х2480х2000 |
Масса, кг | 7600 | 7900 |
Мощность двигателя, кВт | 59 | 59 |
Предельное заглубление отвала, мм | 383 | 1560 |
Предельная высота подъема отвала, мм | 807 | 645 |
Возможность работать при уклоне, град | 30 | 30 |
Ширина/высота отвала, мм | 2553/890 | 2780/750 |
Удельное давление на грунт, МПа | 0,038 | — |
SD11
Еще один бульдозер малого тягового класса.
Доступен в модификации бульдозера и планировщика.Модификация | Бульдозер | Планировщик |
Габариты ДхШхВх, мм | 4202х2940х2810 | 5110х2620х2155 |
Масса, кг | 10570 | 11870 |
Мощность двигателя, кВт | 78 | 78 |
Предельное заглубление отвала, мм | 415 | 670 |
Предельная высота подъема отвала, мм | 885 | 1020 |
Возможность работать при уклоне, град | 30 | 30 |
Ширина/высота отвала, мм | 3940/1011 | 2736/855 |
Удельное давление на грунт, МПа | 0,054 | 0,062 |
SD13
Самый популярный бульдозер малого тягового класса. Является современной техникой, в которой были учтены недостатки предыдущих моделей.
Модификации | SD13 Бульдозер | SD13S Болотоход | SB13 Планировщик |
Габариты ДхШхВ, мм | 5840х3185х2900 | 4685х3510х2950 | 5576х2908х2575 |
Масса, кг | 14000 | 14900 | 14700 |
Мощность двигателя, кВт | 95,5 | 95,5 | 05,5 |
Предельное заглубление отвала, мм | 590 | 590 | 1630 |
Предельная регулировка перекоса отвала, мм | 400 | 400 | 715 |
Возможность работать при уклоне, град | 30 | 30 | 30 |
Ширина/высота отвала, мм | 3185х1090/3745х915 с поворотным | 3510/970 | 2908/920 |
Удельное давление на грунт, МПа | 0,064 | 0,035 | 0,067 |

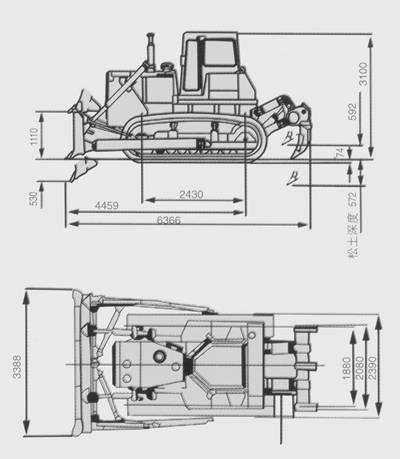

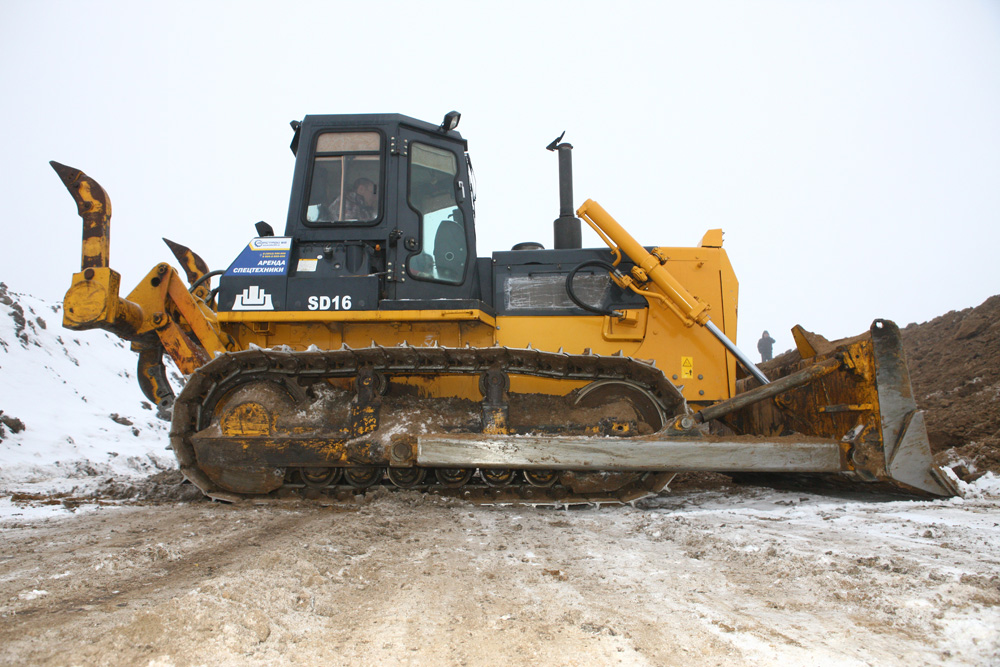

SD16
Модель является довольно успешным и популярным аналогом японской модели Komatsu D65. Имеет несколько модификаций, которые немного отличаются оснащением для лучшего соответствия условиям работы.
В трансмиссии используется сервопривод переключения передач, а также вместо барботажной смазки используется принудительная.
Технические характеристики бульдозера Шантуй сд16:
Модификации | SD16 | SD16C | SD16F | SD16L/SD16TL | SD16R |
Масса, кг | 17000 | 17000 | 1700 | 18460 | 17700 |
Мощность двигателя, Квт | 120 | 120 | 120 | 120 | 120 |
Предельное заглубление отвала, мм | 530-540 | 530 | 530 | 530 | 530 |
Макс. уклон, град | 30 | 30 | 30 | 30 | 30 |
Ширина/высота отвала: | |||||
— прямой,мм | 3388/1149 | 3556/1120 | 3388/1149 | 4150/960 | 5150/1578 |
— поворотный, мм | 3970/1090 | — | 3970/1090 | — | — |
— U образный, мм | 3556/1120 | — | 3556/1120 | — | — |
Удельное давление на грунт, МПа | 0,067 | 0,067 | 0,067 | 0,027 | 0,027 |
Видео обзор бульдозера Shantui SD16:
youtube.com/embed/X3kZjEni0gg” frameborder=”0″ allowfullscreen=””/>

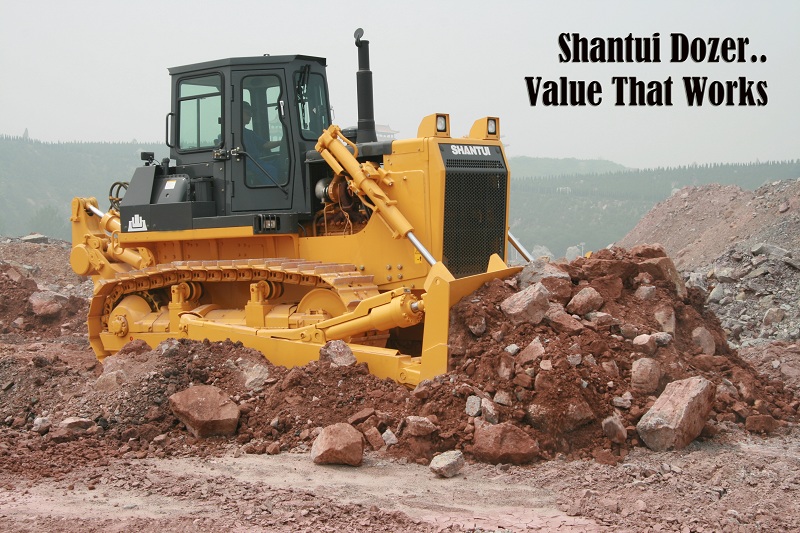

SD22
Довольно успешная версия бульдозера среднего тягового класса. Также имеет несколько разновидностей конфигураций, позволяющих более успешно работать в разных ситуациях.
В трансмиссии используется многодисковое сцепление.
Технические характеристики серии сд 22 табл.1:
Модификации | SD22 | SD22D пустынный | SD22C угольный |
Доп. оснащение | Прямой отвал;поворотный;U-образный | ||
Габариты ДхШхВ, мм | 6805х3725х3361 | 5459х3725х3361 | 7370х4200х3395 |
Масса, кг | 23450 | 25800 | 24600 |
Мощность двигателя, кВт | 168 | 168 | 168 |
Предельное заглубление отвала, мм | 530-540 | 540 | 530 |
Возможность работать при уклоне, град | 30 | 30 | 30 |
Ширина/высота отвала | |||
— прямой | 3725/1315 | 4365х1248 | 4200/1350 |
— поворотный | 4365/1055 | — | — |
— U-образный | 3800/1343 | — | — |
Удельное давление на грунт, МПа | 0,078 | 0,07 | 0,078 |
Технические характеристики серии табл. 2:
Модификации | SD22F Лесник | SD22L болотоход | SD22R Перемещение и уплотнение мусора |
Доп. оснащение | Лебедка;кабина защищена специальным каркасом;прямой отвал;поворотный;U-образный | ||
Габариты ДхШхВ, мм | 5459х3725х3361 | 6060х4365х3435 | 6060Х4365Х3435 |
Масса, кг | 23400 | 25700 | 25700 |
Мощность двигателя, кВт | 168 | 168 | 168 |
Предельное заглубление отвала, мм | 540 | 540 | 540 |
Возможность работать при уклоне, град | 30 | 30 | 30 |
Ширина/высота отвала | |||
— прямой | 3725/1315 | 4365/1248 | 4160/1870 |
— поворотный | — | — | — |
— U-образный | — | — | |
Удельное давление на грунт, МПа | 0,078 | 0,041 | 0,041 |
На видео бульдозер шантуй СД22 в работе:
youtube.com/embed/ECiQcNoA5Ic” frameborder=”0″ allowfullscreen=””/>
SD23
Еще одна довольно успешная модификация, которая тем не менее выполнена только в двух конфигурациях. Технические характеристики бульдозеров серии СД 23 представлены в таблице:
Модификации | SD23 | SD23F Лесник |
Доп. оснащение | Прямой отвал; поворотный; U-образный | |
Габариты ДхШхВ, мм | 6830/4035х3725/4365х3380 | — |
Масса, кг | 24600 | 24600 |
Мощность двигателя, кВт | 169 | 169 |
Предельное заглубление отвала, мм | 540-560 | 540 |
Возможность работать при уклоне, град. | 30 | 30 |
Ширина/высота отвала: | ||
— прямой | 3752/1395 | — |
— поворотный | 4365/1107 | — |
— U-образный, мм | 3860/1379 | — |
Удельное давление на грунт, МПа | 0,078 | 0,078 |

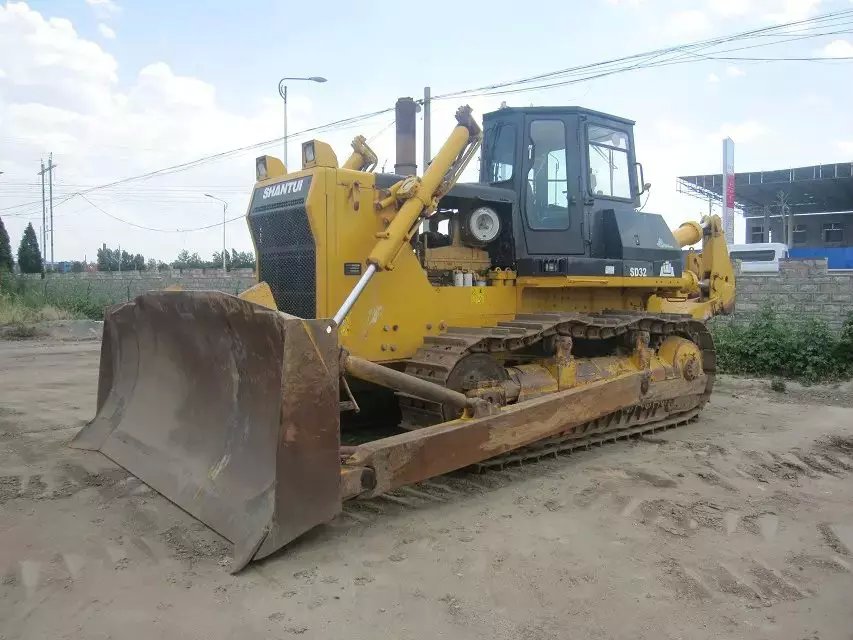

SD32
Начинает серию бульдозеров среднего тягового класса. Имеет дополнительную конфигурацию для применения в условиях сыпучего грунта. Характеристики бульдозеров шантуй СД 32 в таблице:
Модификации | SD32 | SD32D Пустынный |
Доп. оснащение | Трёхстоечный разрыхлитель | Трёхстоечный разрыхлитель |
Габариты ДхШхВ, мм | 6880х4130х3725 | 8650х4030х3640 |
Масса, кг | 37200-41000 | 36500 |
Мощность двигателя, кВт | 235 | 235 |
Предельное заглубление отвала, мм | 560 | 560 |
Возможность работать при уклоне, град | 30 | 30 |
Ширина/высота прямого отвала, мм | ||
— прямой | 4130/1590 | 4300/1590 |
— поворотный | — | — |
— U-образный | — | — |
Удельное давление на грунт, МПа | 0,105 | 0,076 |
На видео шантуй сд32:
youtube.com/embed/jovlK8tdfmg” frameborder=”0″ allowfullscreen=””/>
SD42-2
Серия представлена основной конфигурацией бульдозера высокого тягового класса.
Характеристики | Показатели |
Габариты ДхШхВ, мм | 9630х4300х3955 |
Масса, кг | 49000 |
Мощность двигателя, кВт | 310 |
Предельное заглубление отвала, мм | 700 |
Возможность работать при уклоне, град | 30 |
Ширина/высота прямого отвала, мм | 4315/1875 |
Удельное давление на грунт, МПа | 0,123 |
SD52-5
Самый большой и мощный из имеющихся у компании бульдозеров и является представителем сверхтяжелого класса.
Характеристики | Показатели |
Габариты ДхШхВ, мм | 10420х4680х4470 |
Масса, кг | 67500 |
Мощность двигателя, кВт | 392 |
Предельное заглубление отвала, мм | 800 |
Возможность работать при уклоне, град | 30 |
Ширина/высота прямого отвала, мм | 4695х2264 |
