Ремонт кпп SHANTUI SD16 TY160B/16Y-15-00000

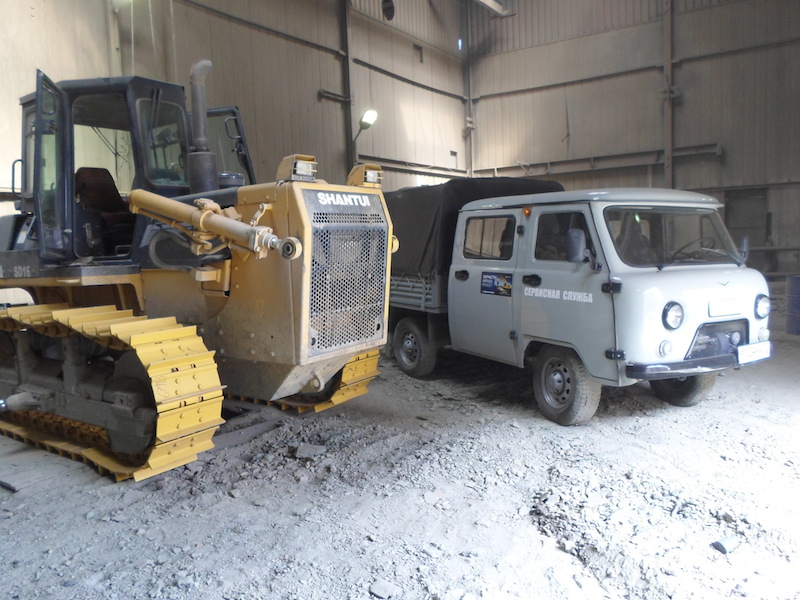

Специалисты компании “Большие Машины” проведут качественное и профессиональное техническое обслуживание, сделают диагностику и ремонт коробки передач устанавливаемые на бульдозера SHANTUI SD16 (Шантуй сд16), ZOOMLION ZD160-3: КПП модели-TY160B/16Y-15-00000. Произведут замер давления в ГТР и пакетах сцепления.Осуществят выездной ремонт в Московской, Ярославской, Ивановской, Тульской, Смоленской, Владимирской, Рязанской, Воронежской областях. Обращение к нашим специалистам позволит оперативно вернуть технику в “строй” с минимальными затратами и высочайшим качеством. На проведенные работы даётся гарантия 1 год.

Коробка передач TY160B/ 16Y-15-00000 устанавливаемая на бульдозер Шантуй СД16, ZOOMLION ZD160-3 и на другие китайские бульдозера, представляет собой гидромеханическую трансмиссию планетарного типа и является комбинацией планетарной зубчатой системы и пяти гидравлических многодисковых пакетов сцепления, 2 пакета отвечают за движение вперед и назад, а три оставшиеся за 1,2 и 3 скорости.

Принцип работы довольно прост и используется во многих трансмиссиях. Насос коробки передач это шестеренчатый насос, установленный на корпусе редуктора отбора мощности. Масло через заборную сетку всасывается в насос из картера КПП и через фильтр поступает в модулирующий предохранительный клапан, далее с давлением 2.4 MPa в клапан переключения скоростного диапазона, реверсивный клапан корпус и клапан ГТР, излишки сливаются в картер коробки передач. Проходя через редукционный клапан, который устанавливает рабочее давление 0.75-0.9 MPa в гидротрансформаторе. Гидравлическая жидкость на выходе из гидротрансформатора, пройдя через понижающий клапан, попадает в масляный охладитель, часть используется для смазки коробки передач и стекает в корпус, другая часть масла поступает для смазки механизма отбора мощности и корпуса ГТР. Из картера ГТР откачивающий насос перекачивает масло в корпус коробки передач.

Записаться на техническое обслуживание (ТО) или ремонт автоматической или механической коробки передач, а также получить консультацию можно в любое удобное для Вас время по телефону : +7(495)095-05-35 или воспользоваться формой обратной связи.

Резюме Заместитель главного механика, Главный механик. Механик ДСТ. АТЦ. РММ. ТБТ. ТЗТ. Начальник АТУ, Москва, по договоренности

Дополнительные сведения:

Ремонт, эксплуатация и обслуживание дорожной, горной техники. Обслуживание, ремонт грузовых и легковых авто. Ремонт гидросистем (Гидравлика). Внедорожный самосвал Caterpillar 777F. Белаз 75131. «Стотонный» Komatsu HD465-7R. Колесные асфальт укладчики- AP300F. AP500F. Дорожные фрезы РМ620. РМ820 Земле возы с шарнирно-сочлененной рамой-CATERPILLAR-730С2. 435С. 740EJ. VOLVO-A30G. Volvo A40F. CAT 740B. Экскаваторы-COMATSU-PC400-7, PC300. PC400 LC-7. DOOSAN 255. CAT 374DL. CAT 349D. Карьерный экскаватор Liebherr R9250. Горный экскаватор Liebherr R 9350. Liebherr 9250E. Экскаватор Caterpillar 390D L. САТ-385. САТ-349. САТ-336. CASE CX490C Ремонт и ТО- Дизель генераторов –DENIO, JCB-G144QX. JCB-G11. KUBOTA DIESEL-D1005-EKB-DENYO V-1505-E2B-WDDE-1 DCW-480ESW, BLW-400SSW-A. Ремонт и ТО- Фронтальных погрузчиков Shantui SL50W-2.

MEGA 250-V. DOOSAN DL-300. ZtS UN053. Hitachi ZW220. CAT 966 Тракторы тяговые класса 40. Бульдозеры SD-16. SD-16E. SD-16L. KOMATSU-D155. D65EX-16. KATERPILLAR D9R. CAT D10R. CAT D8R. CAT D6LGP. CAT D6R. САТ-D9R. Каток – BOMAG BW 213 D40. Автогрейдер- JOHN DEERE 772G. Грейдеры ДЗ-98. САТ-160К Ремонт тягачей для широкого применения МАЗ-537 Ремонт и обслуживание КамАЗ. Урал, МАЗ. Ремонт Hitachi ZX200, Четра ТГ-302Я, ТГ-222Я1, ТГ-122, ЧТЗ Б10-М. Ремонт крупногабаритных двигателей: Caterpillar C15. C18. 3406. 3408. Cummins. Komatsu. Detroit Diesel. Perkins. Deutz. ЯмЗ, КамАЗ-6520 Евро-4, Автоцистерна КамАЗ 43118, 5490, 740.632-400. 53504, 740.73-400, УАЗ, ГАЗ. MAN TGS -33.430. MAN TGL -12.180, Грузовой-самосвал SHACMAN SX3318DT366 Ремонт ДВС карьерных самосвалов -CUMMINS QSK 60-C, Белаз 75131. Ремонт газотурбинных установок тяжёлой бронетанковой техники. ДВС-машиностроение грузовых и легковых авто. Ремонт и обслуживание автомобилей. Сварка, покраска, автоэлектрика. Сборка на конвейере основных агрегатов автомобиля и ДВС.

Shantui SD16: характеристики, фото, видео

Shantui SD16 фото

Shantui SD16 описание

Бульдозер Shantui SD16 – модель, мощность двигателя которой достигает 135 кВт (данное значение достигается при 1 850 об/мин). Эксплуатационная масса при комплектации только отвалом составляет 17 т, отвалом и рыхлителем – 19,5 т

Машина может комплектоваться одним из трех отвалов – прямым с неповоротным гидроперекосом, прямым поворотным или сферическим. Основные технические характеристики отвала таковы: заглубление достигает 0,54 м, высота подъема – 1,095 м. В задней части корпуса может быть размещен трехстоечный рыхлитель (данное оборудование доступно для бульдозера с прямым наклоняемым или поворотным отвалом). Рыхлитель имеет форму параллелограмма и является регулируемым. Количество зубьев – три, максимальная глубина копания – 572 мм, вес составляет 2,5 т.

Если говорить о ходовой части бульдозера, то конструкцией гусениц предусмотрено наличие 37 башмаков в каждой из них. Ширина гусеничного башмака (с одним грунтозацепом) составляет 0,51 м, колея при этом достигает 1,88 м. Количество поддерживающих катков с каждой стороны – два, опорных – шесть. Предпочтение отдано балансирной подвеске жесткого типа.

Максимальная скорость движения вперед ограничена 9,6 км/ч, назад – 12,5 км/ч.

На модели смонтированы бортовые фрикционы мокрого типа, многодисковые, подпружиненные. Привод – гидравлический, управление осуществляется вручную. Тормоза бортовых фрикционов – с плавающей лентой и гидроусилителем. Shantui SD16 оснащается планетарной коробкой передач (по 3 передачи переднего и заднего хода). Переключение – ручное, механического типа. Присутствует функция принудительной смазки. Главная передача – коническая 1-ступенчатая со спиральным зубом. Гидротрансформатор выбран 3-элементный 1-ступенчатый 1-фазный.

Длина бульдозера Shantui SD16 составляет 5,1 м, ширина – 3,4 м, высота – 3 м. Данные цифры актуальны для машины без рыхлителя.

Базовым силовым агрегатом является Shangchai SC11CB184G2B1, но возможна также установка Weichai WD10G178E25. Дизель Shangchai – это 4-тактный двигатель с водяным охлаждением, оснащенный функцией прямого впрыска топлива, турбонагнетателем и дополнительным охладителем.

Минимальный удельный расход горючего указан 214 г/кВт*ч.

Рычаги установлены в кабине симметрично с правой и левой стороны. Кресло регулируется не только в направления вперед и назад, по высоте и может наклоняться, но также возможно управление жесткостью пружины (в зависимости от массы оператора).

Электрическая система, используемая в основном для запуска дизельного двигателя и освещения, состоит из стартера, комплексного кремниевого генератора и двух 12-вольтных аккумуляторных батарей.

Максимальное рабочее давление в гидравлической системе управления рабочим оборудованием – 14 Мпа.

В распоряжении оператора – рычаги управления отвалом и рыхлителем, рулевого управления, переключения передач, управления подачей топлива. Блокировка отвала и рыхлителя выполняется с помощью специальных кнопок.

Производитель рекомендует выполнять обслуживание топливного бака бульдозера shantui sd16 каждые 50 моточасов.

Периодичность замены топливного, масляного и гидравлического фильтров и проверки уровня смазки всех комплектующих – каждые 250 моточасов.

Существуют следующие версии бульдозера Shantui SD16 – SD16E, SD16L, SD16S. Модификации отличаются количеством гусеничных роликов в ходовой части, типом гусеничных башмаков, доступным рабочим оборудованием и рядом других характеристик.

Исходя из основных технических характеристик к числу аналогов можно отнести следующие модели: YTO T140, YTO T140N, Sinomach YD160.

Технические характеристики Shantui SD16

Рабочий вес

17 тонн

Мощность двигателя (при 1850 об/мин)

135 кВт/184 л.с.

Объем отвала

4,3-5 куб.м

Удельное давление на грунт

0,067 MПа

Скорость переднего хода

3,29/5,82/9,63 км/ч

Скорость заднего хода

4,28/7,59/12,53 км/ч

Длина х Ширина х Высота
(без рыхлителя)

5 140х3 388х3 032 мм

Ширина x высота отвала (в зависимости от типа)

3 388х1 149 мм

3 556х1 120 мм

3 970х1 040 мм

Длина опорной поверхности

2 430 мм

Модель двигателя

Shangchai SC11CB184G2B1

Weichai WD10G178E25

Диаметр цилиндра

126 мм

Количество цилиндров

6

Ход поршня

130 мм

Общий рабочий объем цилиндров

9 726 куб.

см
