Бульдозер-планировщик SHANTUI STR23 – Официальный дилер

Описание

Силовая система

• Применяется двигатель с электроуправлением QSNT-C235,  обладает сильной мощностью, высоким эффектом и энергетической экономией, низкими затратами на техническое обслуживание;
• Большой коэффициент запаса крутящего момента, номинальная мощность – 180 кВт;
• Применяется впускная система с радиальным уплотнением, это позволяет значительно продлить срок службы двигателя.

Трансмиссионная система

• Идеальное сочетание характеристик трансмиссионной системы и двигателя делает рабочий диапазон более эффективным, обеспечивает более высокую эффективную передачи;
• Применяется трансмиссионная система, разработанная собственными силами компании SHANTUI, прошедшую испытания на рынке, обладая стабильными эксплуатационными качествами, надежным качеством.

Условия езды

• Шестигранная кабина обладает широким пространством и отличной обзорностью, можно установить FOPS/ROPS по желанию, обеспечивая высокий уровень безопасности и надежности;
• Ручной и ножной акселераторами оснащены электроприводом, это делает управление более точным и комфортным;
• Применяются интеллектуальный дисплей, система климат-контроля и соответствующие элементы, это создает более разнообразные и эргономичные условия езды, дает Вам возможность ознакомиться с состоянием системы в режиме реального времени, обеспечивает высокую степень интеллекта и удобство.

Адаптивная способность к производству работ

• Устойчивая, надежная, усовершенствованная система шасси SHANTUI дает возможность адаптироваться к разным неблагоприятным условиям работы;
• Система шасси обладает большой длиной сцепления с поверхностью земли, большим дорожным просветом, плавностью движения, отличной проходимостью；
• Можно установить коммунальный отвал, рыхлитель, универсальный отвал и другие соответствующие элементы в соответствии с конкретными эксплуатационными условиями, обеспечивая большую возможность адаптации к эксплуатационным условиям, можно установить рабочую LED-лампу по желанию, это позволяет увеличить яркость освещения при производстве работ в ночное время, обеспечивает более высокий уровень безопасности и надежности.

Легкость технического обслуживания

• Конструктивные детали наследуют свойства превосходного качества усовершенствованной продукции SHANTUI;
• Применяются гофрированные трубы-оболочки для электропроводки, ответвители для ответвления проводов, обеспечивая высокий уровень защиты;
• широкий боковой кожух с возможностью открытия делает доступ к ремонту и техническому обслуживанию более легким;
• Все точки смазки и обслуживания выводятся наружу корпуса, это обеспечивает удобство и быстроту обслуживания.

Характеристики

Колея по центрам гусениц, мм	2000
Длина опорной поверхности гусеницы, мм	2840
Максимальное заглубление отвала, мм	740
Ширина башмака, мм	560
Эксплуатационная масса (без рыхлителя), т*	24100
Тип отвала	Планировочный отвал
Объем отвала/призма волочения, куб.м.	4.1
Рабочие скорости (передние/задние), км/ч	I – 3.8 / 4.9 II – 6.8 / 8.5 III – 13.8 / 14.3
Давление на грунт, МПа	69
Модель двигателя	Cummins NT855-C280S10
Полная мощность, кВт/л.с.	169 кВт (при 2000 об/мин)

Брошюры

общая брощюра на планировщики

4. 6 Мб

Все товары категории

Все товары бренда Shantui Construction Machinery Co., Ltd.

Наши специалисты ответят на любой интересующий вопрос по товару

Задать вопрос

Shantui SD23 – ТТХ, фото, видео, описание

 Главная / Бульдозеры / Shantui SD23: спецификация, внешний вид, видео

• Тип: Бульдозеры;
• Производитель: SHANTUI;
• Модель: Shantui SD23.

Shantui SD23 фото

Shantui SD23 описание

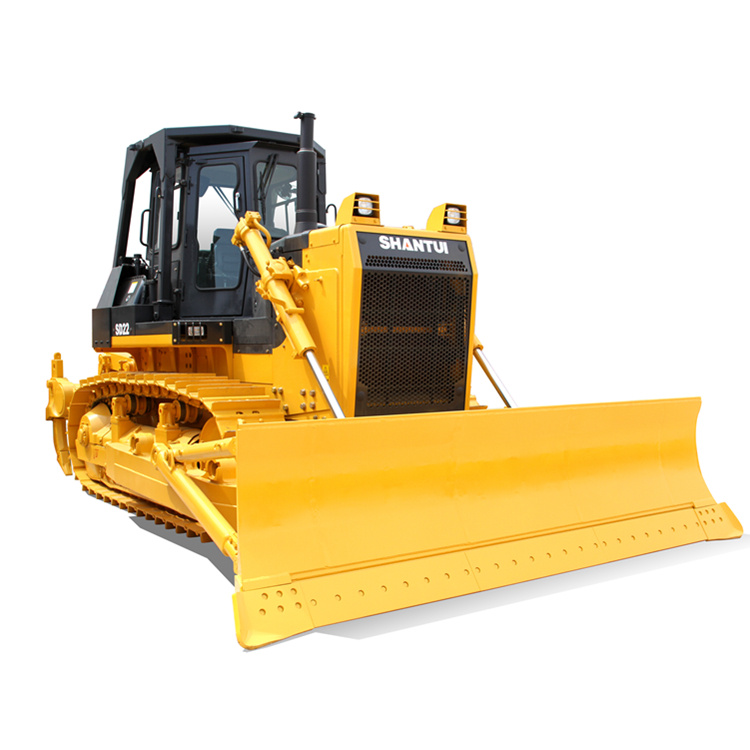

Бульдозер Shantui SD23 был разработан на базе Shantui SD22, от которого новая версия отличается модернизированной гидравлической системой и более мощным силовым агрегатом

Перед покупкой бульдозера можно выбрать один из трех отвалов. Доступно две прямые версии (поворотная и неповоротная с гидроперекосом), а также сферическая. Максимальная ширина переднего рабочего оборудования (прямой поворотный отвал) составляет 4,4 мм. Две другие модели имеют ширину около 3,8 м. Предельное значение заглубления отвала составляет 540 мм, а поднимать его возможно на 1,2 м. Максимальный угол поворота поворотного отвала – 25 градусов. Самым вместительным является полусферический отвал – с его помощью можно передвигать до 7 куб.м породы.

Рыхлитель, устанавливаемый в случаях, когда это необходимо покупателю, может быть одностоечный или трехстоечный. Максимальное заглубление данных органов составляет 695 и 666 мм соответственно, высота подъема – 515 и 555 мм. Рыхлители имеют параллельную конструкцию, клыков – три штуки.

На Shantui SD23 возможно работать на уклонах до 30 градусов. Предельные значения скоростных характеристик таковы: 11,8 км/ч при движении вперед, 14,3 км/ч – задним ходом. Минимальный радиус поворота – 3,3 м.

Ходовая часть: в каждой гусенице присутствует по 39 башмаков; поддерживающие катки установлены в количестве двух штук (с каждой стороны), опорные – по семь. Тип ходовой части – с подвешенными диагональными балками и качающимся балансиром. Тип гусеничных башмаков – составные с одним грунтозацепом.

Вес отвала составляет 2,9-3,4 тонны (в зависимости от выбранной модели).

Приведенные габаритные размеры касаются бульдозеров, комплектующихся только отвалом (без рыхлителя).

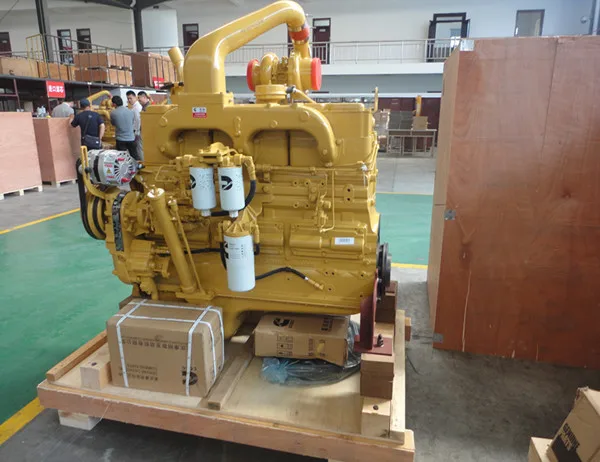

Необходимую мощность бульдозер получает от дизельного двигателя с турбонаддувом и водяным охлаждением. Cummins NT855-C280S10 – это рядный четырехтактный 6-цилиндровый агрегат, вырабатывающий до 169 кВт. Указанная мощность достигается при 2 000 об/мин. Цилиндры расположены вертикально.

Если говорить о расходе топлива, то заявленное производителем значение составляет 217 г/кВт*ч. Применяется метод смазки под давлением.

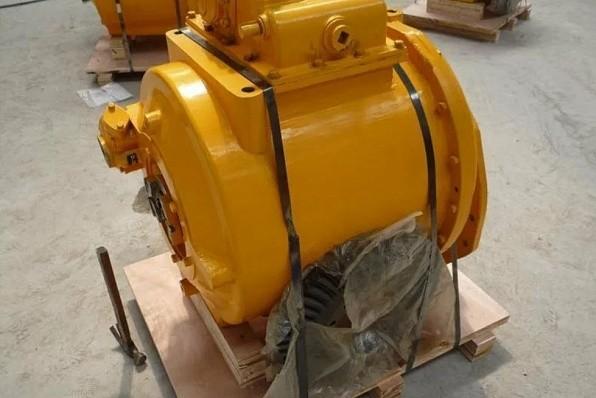

Расскажем также о силовой передаче. Производитель установил планетарную многодисковую передачу с принудительной смазкой. В зависимости от того, какое гидравлическое усилие было приложено, используется прямое или обратное направление на одной из трех скоростей.

Гидротрансформатор – однофазный трехэлементный. Тормоз – мокрого плавающего типа. Главный привод – одноступенчатое понижение скорости, конечная передача – двухступенчатое.

Shantui SD23 комплектуется шестигранной кабиной с хорошей обзорностью. Для создания комфортных условий труда для машиниста установлено кресло с широким набором регулировок (по высоте, наклон, жесткость).

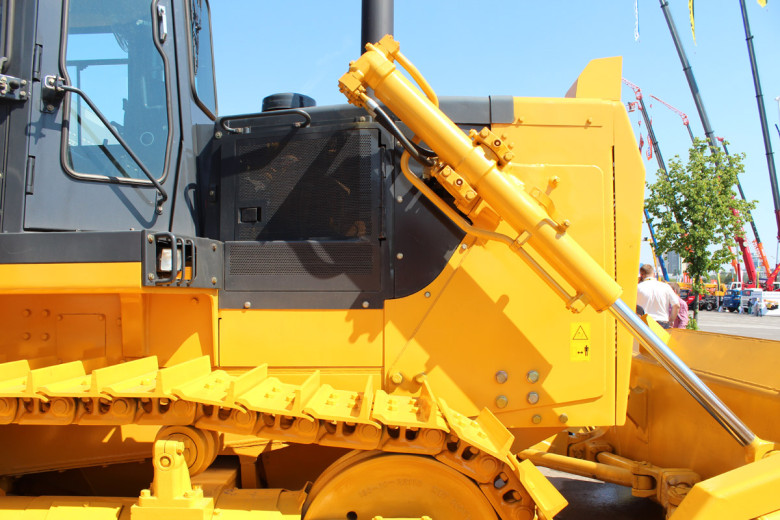

Предельное значение давления в гидросистеме достигает 19,1 мПа. Тип насоса – сдвоенные шестереночный. Тип управляющего клапана – золотниковый. Присутствует два гидроцилиндра подъема отвала, диаметр каждого из них составляет 120 мм.

За всеми основными показателями оператор следи с помощью комбинированной контрольной панели.

Одни из главных качеств бульдозера Shantui SD23 15-го тягового класса – простота конструкции и ремонтопригодность. Основа машины – гидромеханическая трансмиссия, механический ТНВД, планетарные бортовые редукторы.

На базе shantui sd23 были разработаны бульдозеры SD23E, SD23S и SD23D.

Сравнимыми по техническим характеристикам моделями конкурентов являются: HBXG SHEHWA SD7P, Sinoway SWD220YS, Shantui SB23.

Ведущим производителем бульдозеров в Китае считается компания Shantui Construction Machinery Co., Ltd. Она специализируется именно на данном типе техники, которые производятся в разных конфигурациях для различных условий работы. Недавно компания начала сотрудничать с японским производителем Komatsu, вследствие чего было создано совместное предприятие. Благодаря этому качество продукции и применяемые технологии полностью соответствуют уровню мировых лидеров по строительству бульдозеров.

Технические характеристики Shantui SD23

Рабочий вес	24,6 тонны
Мощность двигателя (при 1800 об/мин)	169 кВт/230 л.с.
Объем отвала	4,7-7 куб.м
Удельное давление на грунт	0,078 MПа
Скорость переднего хода	3,8/6,8/11,8 км/ч
Скорость заднего хода	4,9 / 8,5 / 14,3 км/ч
Длина х Ширина х Высота	5 874х3 725х3 360 мм
Ширина гусеничного башмака	560-660 мм
Колея гусеничного хода	2 000 мм
Длина опорной поверхности	2 730 мм
Минимальный дорожный просвет	405 мм
Модель двигателя	Cummins NT855-C280S10
Количество цилиндров	6
Диаметр цилиндра	139,7 мм
Ход поршня	130 мм
Общий рабочий объем цилиндров	14,01 л

Shantui SD23 видео

Отзывы о Shantui SD23

• в высокогорье, где присутствует разреженный воздух;
• в местах захоронения различных отходов;
• в лесном хозяйстве;
• на болотистых территориях или в условиях пониженной проходимости;
• в пустынях;
• при пониженных температурах (Крайний Север и т.п.).

• масляная ванна для многодискового тормоза, исключающая техническое обслуживание и эксплуатационную регулировку;
• микропроцессорная электронная система, позволяющая не останавливать работу основных агрегатов при небольших сбоях. Управление техникой в этом случае осуществляется по дублирующим каналам;
• опоры демпфирующего действия с отличными шумовыми характеристиками;
• оси качания, установленные в передней части шасси. Снимают излишнюю нагрузку с бортовых редукторов, что положительно сказывается на их ресурсе;
• два поддерживающих катка и семь опорных катков, повышающих устойчивость техники;
• увеличенная площадь сцепления гусениц с поверхностью;

SR23MR-Дорожный каток-Shantui Construction Machinery Co., Ltd.

Название параметра	SR23MR (стандартная версия)
Параметры производительности
Рабочий вес (кг)	23000
Возбуждающая сила (кН)	–
Частота вибрации (Гц)	–
Номинальная амплитуда (мм)	–
Давление на грунт (кПа)	–
Преодолеваемый подъем (%)	–
Двигатель
Модель двигателя	WP10
Номинальная мощность/номинальная скорость (кВт/об/мин)	162/2200
Габаритные размеры
Габаритные размеры машины (мм)	7360*3200*3640
Ходовые качества
Скорость движения вперед (км/ч)	4,37/6,82/10
Скорость заднего хода (км/ч)	4,37/6,82
Система шасси
Колесная база (мм)	–
Емкость бака
Топливный бак (л)	400
Рабочее устройство
Ширина уплотнения (мм)	3090

Название параметра	SR23MR (стандартная версия)
Параметры производительности
Рабочий вес (кг)	23000
Возбуждающая сила (кН)	–
Частота вибрации (Гц)	–
Номинальная амплитуда (мм)	–
Давление на грунт (кПа)	–
Преодолеваемый подъем (%)	–
Двигатель
Модель двигателя	WP10
Номинальная мощность/номинальная скорость (кВт/об/мин)	162/2200
Габаритные размеры
Габаритные размеры станка (мм)	7360*3200*3640
Ходовые качества
Скорость движения вперед (км/ч)	4,37/6,82/10
Скорость заднего хода (км/ч)	4,37/6,82
Система шасси
Колесная база (мм)	–
Емкость бака
Топливный бак (л)	400
Рабочее устройство
Ширина уплотнения (мм)	3090

Экскаватор и бульдозер Shantui SD22 Детали ходовой части SD23 Зубья сегментов

Shantui Экскаватор и бульдозер Звездочка главной передачи и сегменты принцип работы

Он имеет разные названия, звездочка экскаватора, группа сегментов бульдозера, зубья сегмента бульдозера, сегменты конечной передачи, конечное ведущее колесо,

Он приводит в движение гусеничный ход, закрепленный на двигателе главной передачи, и передает тяговое усилие двигателя главной передачи на гусеницу через зубчатую передачу.

Сямынь Fortune Industrial Co., Limited
наименование товара	Запасные части ходовой части экскаватора и бульдозера Shantui звездочка главной передачи, гусеница сегменты
Стандарт производства	ОЕМ размер платежа
Материал	50Мн/40МнБ/42МнБ
Заканчивать	Гладкий
Цвет картины	Черный или желтый
Процесс	Ковка & Кастинг
Твердость поверхности	ПЦ52-58, Глубина: 8 мм-12 мм
Гарантия качества	Один год
Сертификация	ИСО9001-9002
Срок поставки	В пределах 10–20 дней после получения предоплаты
Упаковка	Фумигация морская упаковка и экспортный стандартный пакет
Условия оплаты	ТТ, Л/К, ПайПал, западное соединение, Д/П
Сфера деятельности	экскаватор и части ходовой части бульдозера, G. E.T, Гидравлические запасные части, подземные задействовать инструменты и т. д.

Наш Преимущество сегментов звездочки главной передачи (почему выбирают наши детали ходовой части)

1. Процессы закалки для гарантии подлинности механических характеристики

2. Высокая твердость: HRC52-58, глубина: 8 мм-12 мм

3. Поверхность износа с глубокой закалкой

4. Высокая прочность и превосходная износостойкость на изгиб и поломка

5. Строгий контроль качества

6. Точный дизайн и тщательное изготовление

7.Сертификат ISO9001:2008

8. Производство по образцам, проектам и чертежам клиента.

Список моделей экскаваторов и бульдозеров

ДЕЛАЕТ	ПРИМЕНИМЫЙ МАШИНЫ
ГУСЕНИЦА	E70B  E110B E120B  E307  E308 E311B  E180  E240 E200B E300  E320  E322 Е330 Е340 Е345 Е350 Е450 CAT215 CAT225 CAT235 D3B  D3C  D4C D4D  D4E  D5  D5H  D6C D6D  D6H  D6R D6T D7G D7H Д7Р Д8Н Д8Р Д8Т Д8Л Д9Н D9R D10N D10T D11N
КОМАТСУ	ПК20 ПК25 ПК30 ПК40 ПК60 ПК100 ПК120 ПК200 ПК220 ПК240 ПК300 ПК350 ПК360 ПК400 ПК450 ПК650 ПК750 ПК1000 Д20 Д21 Д30 Д31 Д40 Д41 Д50 Д53  Д55  Д60 Д65 Д85 Д155 Д275  Д355  Д375
ХИТАЧИ	EX30 EX40 EX45  EX50  EX75 EX100 EX120  EX200 EX220 EX285  EX300 EX330  EX400 EX450 EX550 EX650 EX700 EX750 EX1100 EX1200 ZX50 ZX75 ZX200 ZX230 ZX240 ZX270 ZX300 ZX330 ZX450
JCB	JS120 JS130 JS200  JS205  JS220 JS330  JS360LC   JS460
КОБЕЛЬКО	СК60  СК100 SK120 SK210 SK220 SK230 SK250 SK270 SK300  SK310  SK320 SK330 SK400 K904 K907  SK07  SK04N2 SK07N2  SK09N2
ВОЛЬВО	EC140  EC210 EC240 EC290 EC360 ЕС460
ХЕНДАЙ	60 руб. 130 руб. Р200  Р210  Р220 R290  R320  R330 450 рэндов
ДЭУ	55 дирхамов 230 дирхамов 280 дирхамов 300 дирхамов 320 дирхамов 380 дирхамов 400 дирхамов
ДУСАН	DX140 DX180 DX220 DX225 DX235 DX255  DX300  DX340 DX380 DX420 DX480 DX520
КАТО	HD250 HD400 HD450  HD700  HD770 HD820 HD1250
СУМИТОМО	Ш200 Ш220 Ш300 Ш320 Ш350 Ш360 Ш380 Ш400 Ш440 Ш530 Ш580 LS1200 LS1600 LS2035 ЛС2050 LS2650 LS2800 LS3400 LS4300 LS5800
SAMSUNG	SE130  SE210 SE280  SE350
ФИАТ-ХИТАЧИ	Fh220 Fh300 Fh320  Fh400  Fh430
ЛИБХЕРР	PR724  PR734 R901  R902  R934 R941  R942  R944 Р945 R952  R954  R971 R974  R981  R982 R984
СЛУЧАЙ	CX120 CX130 CX210 CX240 CX330 CX360
НОВАЯ ГОЛЛАНДИЯ	E135  E145B E165  E175  E215LC E235  E245B  E265 E305LC E385LC  E485
БОБКЭТ	БОБКЭТ 325 БОБКЭТ 418 Е26 Е32 Е35 Е42

Часто задаваемые вопросы
1. Что Xiamen Fortune Industrial Co., ограниченная поставка?
В основном мы поставляем детали ходовой части гусеничного экскаватора и бульдозера, такие как опорный каток, опорный ролик, звездочка, натяжной ролик, возвратная пружина в сборе, гусеничная цепь, гусеничный башмак, гусеничный болт и гайка, защита гусеничной цепи, ковш экскаватора, зубья ковша и адаптер, звено ковша, режущая кромка. и концевые биты, гидравлический цилиндр, штифт и втулка ковша, опорно-поворотный подшипник, стрела с длинным вылетом и рукоять и т. д.

2. Как убедиться, что запасные части подходят для наших гусеничных экскаваторов и бульдозеров?
Пожалуйста, отправьте нам название модели вашего экскаватора и бульдозера, номер детали, номер Berco или технические чертежи и размеры

3. Как насчет контроля качества деталей ходовой части экскаватора и бульдозера?
У нас есть отличная система контроля качества, команда контроля качества проверит каждый производственный процесс, качество и спецификацию, чтобы убедиться в наилучшем качестве и правильном размере, пока упаковки не будут готовы и загружены в контейнер.
