Седельно сцепное устройство JOST | седло на тягач | ССУ Jost
Седельно-сцепные устройства JOST – это части конструкции седельных тягачей, соединяющие их с полуприцепами. |
Седельно сцепные устройства – это части конструкции седельных тягачей, соединяющие их с полуприцепами. Седельно-сцепные устройства являются соединительными элементами в конструкции транпортных средств, которые должны соответствовать высочайшим требованиям безопасности. |
Заказчик всегда имеет возможность приобрести седельно-сцепные устройства, рассчитанные на данные условия эксплуатации – это обеспечивает надежную связь между тягачом и полуприцепом. Седельно сцепные устройства JOST соответствуют высочайшим требованиям сервиса, надежности и комфортности.
№ | Наименование | Номер | Применяемость |
СЕДЕЛЬНО-СЦЕПНОЕ УСТРОЙСТВО JOST гп 74тн | |||
1 | Седельно-сцепное устройство JOST JSK52DD3916AA 3,5″ (ССУ), высота 195 мм | JSK 52 | |
СЕДЕЛЬНО-СЦЕПНОЕ УСТРОЙСТВО JOST гп 50тн | |||
2 | Седельно-сцепное устройство JOST JSK50 3,5″ (ССУ), высота 190 мм | JSK 50 | |
СЕДЕЛЬНО-СЦЕПНОЕ УСТРОЙСТВО JOST гп 36тн | |||
3 | Седельно-сцепное устройство JOST JSK38C1 2″ (ССУ), высота 190 мм | JSK 38C-1 2″ | |
4 | Седельно-сцепное устройство JOST JSK38C1 3,5″ (ССУ), высота 190 мм | JSK 38C-1 3,5″ | |
5 | Седельно-сцепное устройство JOST JSK38G1 2″ (ССУ), высота 290 мм | JSK 38G-1 2″ | |
6 | Седельно-сцепное устройство JOST JSK38G1 3,5″ (ССУ), высота 290 мм | JSK 38G-1 3,5″ | |
СЕДЕЛЬНО-СЦЕПНОЕ УСТРОЙСТВО JOST гп 20тн | |||
7 | Седельно-сцепное устройство JOST JSK37C150 (ССУ), высота 150 мм | JSK 37C-150 | |
8 | Седельно-сцепное устройство JOST JSK37C185 (ССУ), высота 185 мм | JSK 37C-185 | |
9 | Седельно-сцепное устройство JOST JSK37C250 (ССУ), высота 250 мм | JSK 37C-250 | |
| 10 | Седельно-сцепное устройство JOST JSK37C300 (ССУ), высота 300 мм | JSK 37C-300 | |
11 | Комплект переоборудования 3,5” в 2” SK 2421- 98 | SK 2421- 98 | ССУ JSK38C1, JSK38G1 |
12 | Комплект переоборудования 2” в 3,5” SK 2421- 99 | SK 2421- 99 | ССУ JSK38C1, JSK38G1 |
13 | Опора седла SK 2104-01, 185мм | SK2104-01 | ССУ JSK37C |
14 | Опора седла SK 2104-02, 150мм | SK2104-02 | ССУ JSK37C |
15 | Опора седла SK 2104-14, 250мм | SK2104-14 | ССУ JSK37C |
16 | Опора седла SK 2104-20, 300мм | SK2104-20 | ССУ JSK37C |
Наша компания осуществляет поставки седельно сцепных устройств

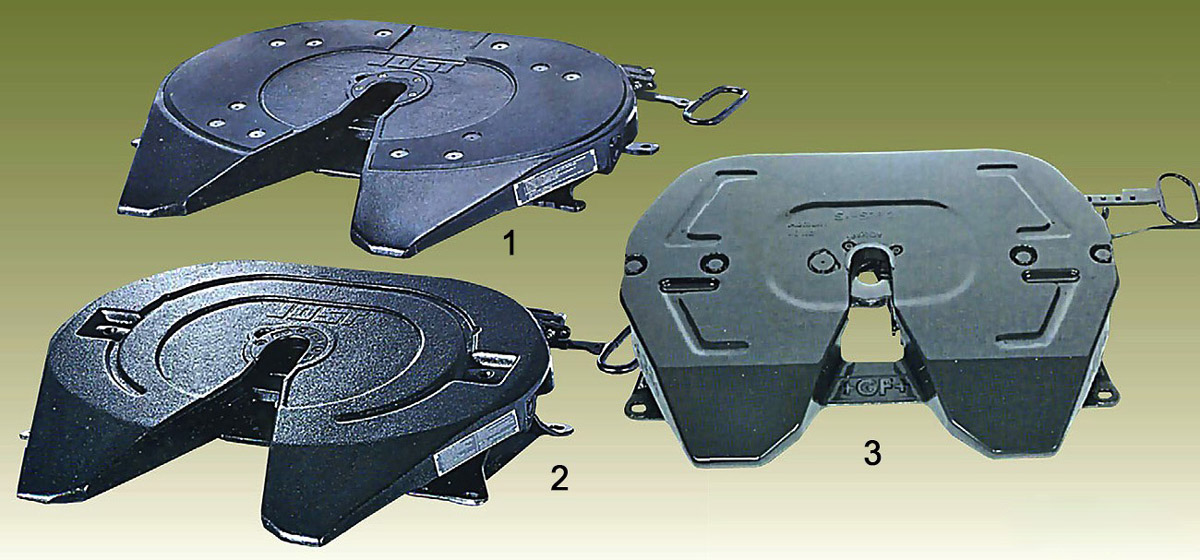

Седельно-сцепные устройства JOST
Главная \ FAQ \ FAQ ССУ, ТСУ, Опоры полуприцепов, шкворни \ Седельно-сцепные устройства JOST
Седельно-сцепные устройства JOST, в зависимости от нагрузки делятся на серии:
Серии | Нагрузка на седельно-сцепное устройство (т) |
JSK 26 | 6 |
JSK 37 ME140 | 15 |
JSK 36 D | 20 |
JSK 38-2″ | 28 |
JSK 38-3,5″ | 36 |
JSK 50 | 50 |
Серии JSK 37 E, JSK 37 EW, JSK 37 CW и JSK 42 имеют противоизносное кольцо с пластмассовой вставкой
Серии JSK 37 C, JSK 36 DV, JSK 38 и JSK 50 имеют противоизносное кольцо из стали
Модель «С» с резиновым подвесом (для сложных дорожных условий)
Модель «D», «Е» и «К» с подвесом на втулках
Модель «Е» и «К» с вкладышем подшипника (не требуют техобслуживания)
Модель «Е», «К» и все модели с вариантом «Z» подготовлены для централизованной смазки
Модель «W» (с антифрикционными пластинами) не требуют трудоемкого техобслуживания, т.
е. необходима только смазка замка
Модель «G» с карданным соединением (3 степени свободы)
Модификации седельно-сцепных устройств JOST
Серия | Замок, дюйм (”) | Загрузка показатель D (кН) | Нагрузка на седло U (т) | Опора с резиновым блоком | Опора с осью (пальцем) – 37 или с пластиковым вкладышем – 42 | Карданное соединение (3 степени свободы) | Тех-обслуживание | Примечание |
JSK 26D | 2 | 50 | 6 |
| X |
| M | Штампованная металлическая конструкция. |
2 | 152 | 20 |
| X |
| M | Штампованная металлическая конструкция. Для установки на рамах или на вспомогательных рамах седельных тягачей без монтажной плиты | |
JSK 36 DV | 2 | 152 | 20 |
| X |
| M | Штампованная металлическая конструкция. |

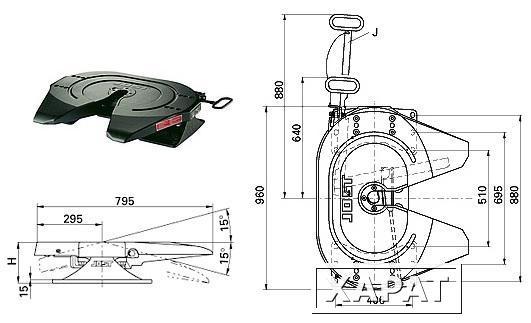

JSK 37 C | 2 | 152 | 20 | X |
|
| M | Опоры с резиновым блоком |
JSK 37 CW | 2 | 152 | 20 | X |
|
| W | Опоры с резиновым блоком. Антифрикционная накладка, смазка только замка |
JSK 37 CZ | 2 | 152 | 20 | X |
|
| Z |
|
JSK 37 E | 2 | 152 | 20 |
| X |
| Z |
|

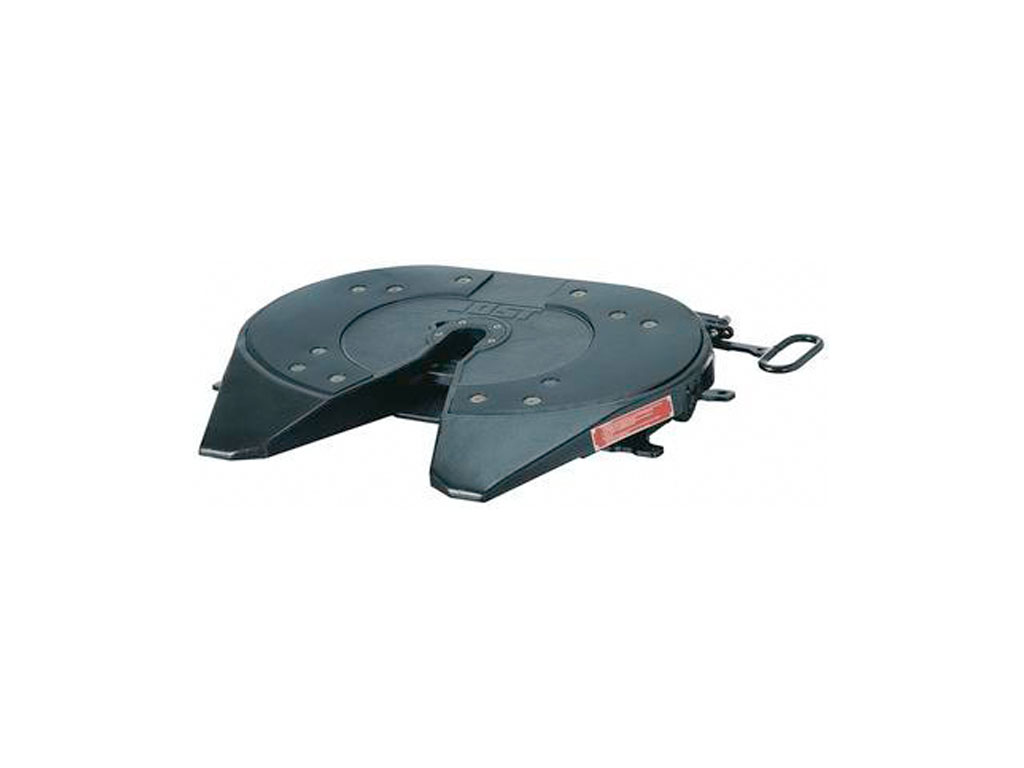

JSK 37 EW | 2 | 152 | 20 |
| X |
| W |
|
JSK 37 EA* | 2 | 152 | 20 |
| X |
| Z | Для монтажа на рамах или надрамниках седельного тягача без монтажной плиты (меньший вес) |
JSK 37 EAW* | 2 | 152 | 20 |
| X |
| W | Для монтажа на рамах или надрамниках седельного тягача без монтажной плиты (меньший вес) |
JSK 37 ER* | 2 | 152 | 20 |
| X |
| Z | Для монтажа на рамах или надрамниках седельного тягача без монтажной плиты (меньший вес). |
JSK 37 ERW* | 2 | 152 | 20 |
| X |
| W | Для монтажа на рамах или надрамниках седельного тягача без монтажной плиты (меньший вес). Продольная схема отверстий. |
JSK 37 ME140 | 2 | 126 | 15 |
| X |
| Z | Встроенная монтажная плита. Высота конструкции 140 мм, угол наклона ± 8°. |
JSK 37 ME140W | 2 | 126 | 15 |
| X |
| W | Встроенная монтажная плита. Высота конструкции 140 мм, угол наклона ± 8°. Схема отверстий от JOST |
JSK 40 K9 | 2 | 152 | 20 |
| X |
| Z, W | Облегченное, опора с пластиковым вкладышем. Для монтажа на надрамниках седельного тягача без монтажной плиты. |
JSK 42 K0* | 2 | 152 | 20 |
| X |

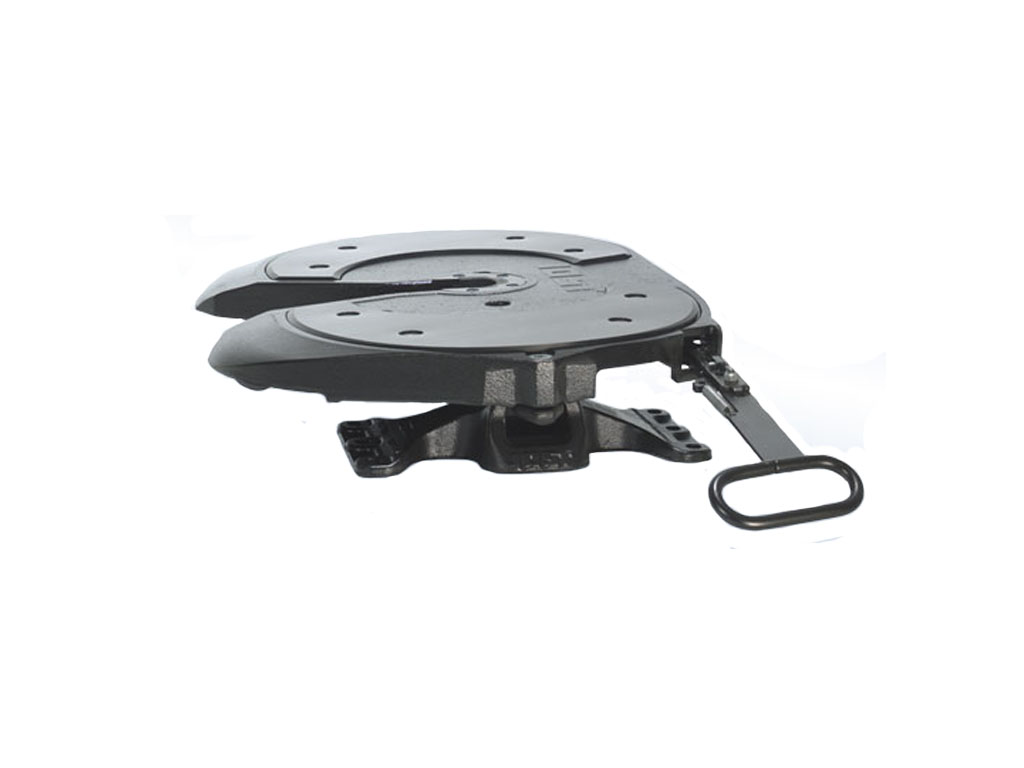

| Z, W | Облегченное литое ССУ с подвесом на втулках |
JSK 42 K2-K6* | 2 | 152 | 20 |
| X |
| Z, W | Облегченное литое ССУ с подвесом на втулках. Для установки на рамах или на вспомогательных рамах седельных тягачей без монтажной плиты |
JSK 42 K7* | 2 | 152 | 20 |
| X |
| Z, W | Облегченное литое ССУ с подвесом на втулках. |
JSK 42 K8* | 2 | 152 | 20 |
| X |
| Z, W | Облегченное литое ССУ с подвесом на втулках. Для установки на надрамниках седельного тягача Volvo без монтажной плиты |

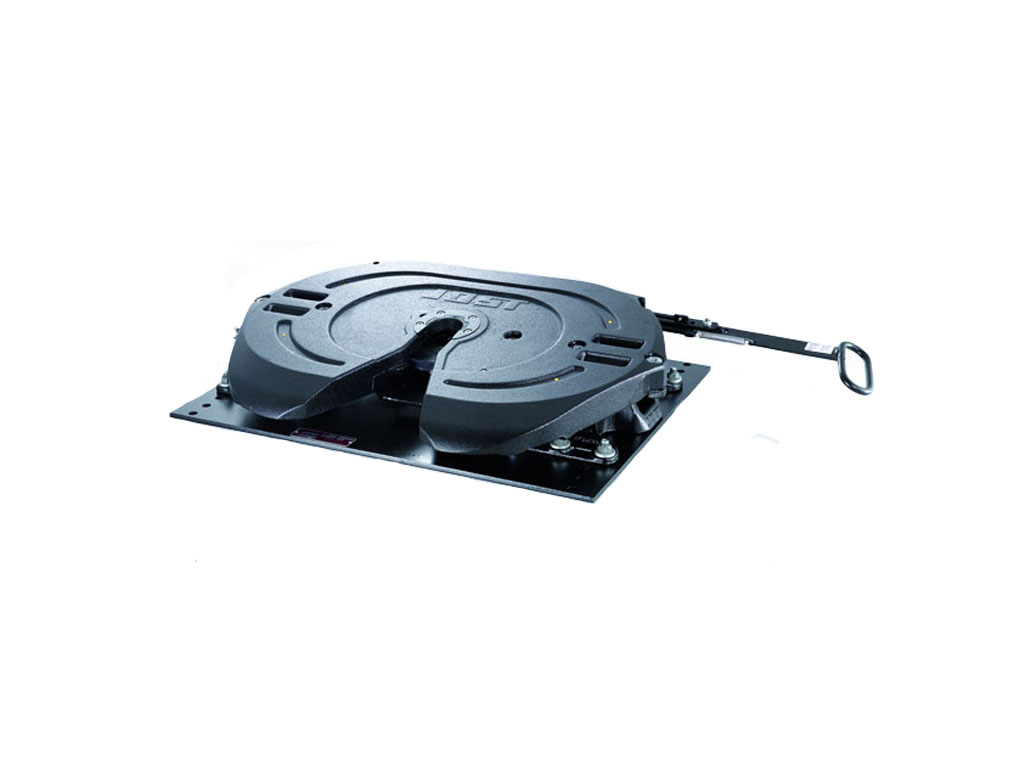

JSK 42 MK 140 | 2 | 126 | 15 |
| X |
| Z, W | Облегченное литое ССУ с подвесом на втулках для перевозки на дальние расстояния. |
JSK 42 MK 162 | 2 | 152 | 20 |
| X |
| Z, W | Облегченное литое ССУ с подвесом на втулках. С встроенной монтажной плитой. |
JSK 38 C-1 | 3,5 | 260 | 36 | X |
|
| M, Z | Седельно-сцепное устройство для большегрузов, особо прочное. |
JSK 38 C-1 2” | 2 | 170 | 28 | X |
|
| M | |
JSK 38 G-1 | 3,5 | 260 | 36 |
|
| X | M, Z | Седельно-сцепное устройство для большегрузов, особо прочное. Карданная опора обеспечивает эксплуатацию автопоезда в составе седельного тягача с полуприцепом и прицепом по бездорожью без перекоса. |
JSK 38 G-1 2” | 2 | 170 | 28 |
|
| X | M, Z | |
JSK 38 MC | 3,5 | 260 | 36 | X |
|
| M, Z | Седельно-сцепное устройство для большегрузов, особо прочное. Схема отверстий по ISO 3842 |
JSK 50 | 3,5 | 300 | 50 |
| X |
| M | Седельно-сцепное устройство для большегрузов с установкой на ось, для максимальных нагрузок |
Значение D 40.0 кН при применении поворотных клиньев
Продольная схема отверстий.
Схема отверстий от JOST
Для установки на надрамниках седельного тягача Scania без монтажной плиты
Низкая высота конструкции 140 мм. С встроенной монтажной плитой.
Схема отверстий по ISO 3842
Схема отверстий по ISO 3842
Условные обозначения:
X – модификация опоры
M – ручная смазка
Z – предусмотрено подсоединение к централизованной системе смазки тягача
M, Z – по выбору предусмотрена ручная или централизованная смазка
W – не требуют трудоемкого техобслуживания, т.
е. необходима только смазка замка
* – монтаж на раме перед использованием данного седельно-сцепного устройства необходим запрос для получения разрешения от производителя транспортного средства.
JSK37U | JOST International
Серия JSK37U
Седельно-сцепные устройства серии JSK37U Обзор
Серия JSK37U — это флагманская линейка седельно-сцепных устройств JOST из ковкого чугуна, которые входят в стандартную комплектацию каждого OEM-производителя. Эта серия оснащена оригинальным механизмом блокировки, на котором основаны все остальные седельно-сцепные устройства JOST, и устанавливает отраслевой стандарт конструкции и функциональности седельно-сцепных устройств. Разработано с учетом требований безопасности и эффективности оператора, функции, включенные в линейку JSK37U, включены во все другие продукты JOST с седельно-сцепным устройством.
- Предлагается с амортизирующим кольцом или стальным компенсационным кольцом
- Бесступенчатая регулировка
- 3-точечная система блокировки
- Проушины для соединения с защитой от высоких нагрузок
- Для открытия требуется всего 60 фунтов силы
- Может быть переустановлен на грузовике за 30 минут без снятия верхней панели
Основные характеристики и преимущества
JSK37U Серия
Сменное амортизирующее кольцо снижает стоимость владения в течение всего срока службы.
Запчасти JOST для всех продуктовых линеек обеспечивают доступную и постоянную доступность продукции.
Фирменная трехточечная система запирания JOST состоит из трех замков и всего четырех подвижных частей, что обеспечивает максимальную безопасность и простоту.
Инновационные проушины, препятствующие высокому сцеплению, предотвращают сильное сцепление приводов, либо направляя шкворень в челюсти, либо выталкивая его вверх и вниз. Это обеспечивает четкую индикацию того, правильно ли сцеплено седельно-сцепное устройство.
Загрузите каталог седельно-сцепных устройств jost
Подробный обзор каждого из продуктов седельно-сцепного устройства JOST.
Загрузить каталог
Детали, узлы и спецификации
Серия JSK37U
Серия JSK37U от JOST доступна в стандартных вариантах, с выпуском воздуха и с верхней пластиной с низким уровнем смазки. приложение для грузоперевозок. Серия JSK37U имеет максимальную вертикальную нагрузку 55 000 фунтов и максимальную горизонтальную нагрузку 150 000 фунтов.
All JSK37U Series options are available below:
JSK37U OPTIONS
TOp Plates
Mounting brackets
Replacement Parts
Additional Service Tools & Parts
Bracket Exchange ProgramThe JOST Программа замены кронштейнов предлагает дополнительную гибкость. JOST отправит вам новую скобку в обмен на вашу текущую скобку.
Чтобы узнать больше, позвоните в отдел обслуживания клиентов по телефону 800-253-5105.
Инструкции по осмотру и техническому обслуживанию
Заинтересованы в седельно-сцепных устройствах Jost?
Воспользуйтесь нашим инструментом поиска дилеров, чтобы найти ближайшего сертифицированного дилера запчастей.
Найти дилера запчастей
h
Хотите получить дополнительную информацию? Есть вопрос о продукте или детали? Заполните форму, чтобы отправить запрос.
Форма запроса
~
Претензии должны быть поданы в JOST или в любой авторизованный отдел продаж или обслуживания в течение 60 дней после отказа продукта.
Jost Warranty
Компания JOST International является мировым лидером в сфере коммерческих грузоперевозок. Являясь пионером в области эффективных, безопасных и инновационных систем для грузовых автомобилей и прицепов, мы с гордостью поставляем седельно-сцепные устройства, шасси для прицепов, шкворни, поворотные круги и многое другое.
JOST International — член JOST-World
JSK36N Облегченная серия | Седельно-сцепное устройство
Серия JSK36N
Серия JSK36N Облегченное седельно-сцепное устройство
Серия JSK36N предлагает все возможности и функции безопасности, которые сделали верхние плиты седельно-сцепного устройства JOST отраслевым стандартом, а также снижение веса, позволяющее увеличить полезную нагрузку и повысить эффективность использования топлива.
Это экономичное OEM-сцепное устройство начального уровня идеально подходит для владельцев с коротким торговым циклом.
- Легкая верхняя пластина из штампованной стали
- Безопасный и надежный механизм блокировки подписи JOST
- Сменное стальное компенсационное кольцо
- Можно восстановить за 30 мин. без снятия верхней панели
- Идеальный выбор для замены легких полных сборок
Основные характеристики и преимущества
Серия JSK36N
При уменьшении веса на 30 фунтов JSK36N позволяет увеличить полезную нагрузку и повысить эффективность использования топлива.
Как и все седельно-сцепные устройства JOST, в JSK36N используется наш безопасный и простой механизм блокировки, состоящий всего из четырех подвижных частей.
Водители и техники уже знакомы с работой и обслуживанием запорного механизма JOST.
Загрузите каталог седельно-сцепных устройств jost
Подробный обзор каждого из продуктов седельно-сцепного устройства JOST.
Загрузить каталог
Детали, узлы и характеристики
Серия JSK36N
JSK36N взаимозаменяем со всеми седельно-сцепными устройствами серии JSK37U и имеет те же основные функции, что и все другие седельно-сцепные устройства JOST. Легкое и экономичное решение для новых грузовиков, JSK36N является идеальным выбором для замены конкурирующих узлов, а также для владельцев с короткими торговыми циклами. Эта серия седельно-сцепных устройств имеет максимальную вертикальную нагрузку 45 000 фунтов и максимальную горизонтальную нагрузку 150 000 фунтов.
Вся информация о деталях, сборках и опциях монтажа доступна ниже:
Варианты JSK36N
Top Plants
Крупные кронштейны
Дополнительные инструменты обслуживания и детали
. Bracket Exchange Программа. Программа обмена скобами JOST предлагает дополнительную гибкость. JOST отправит вам новую скобку в обмен на вашу текущую скобку.
