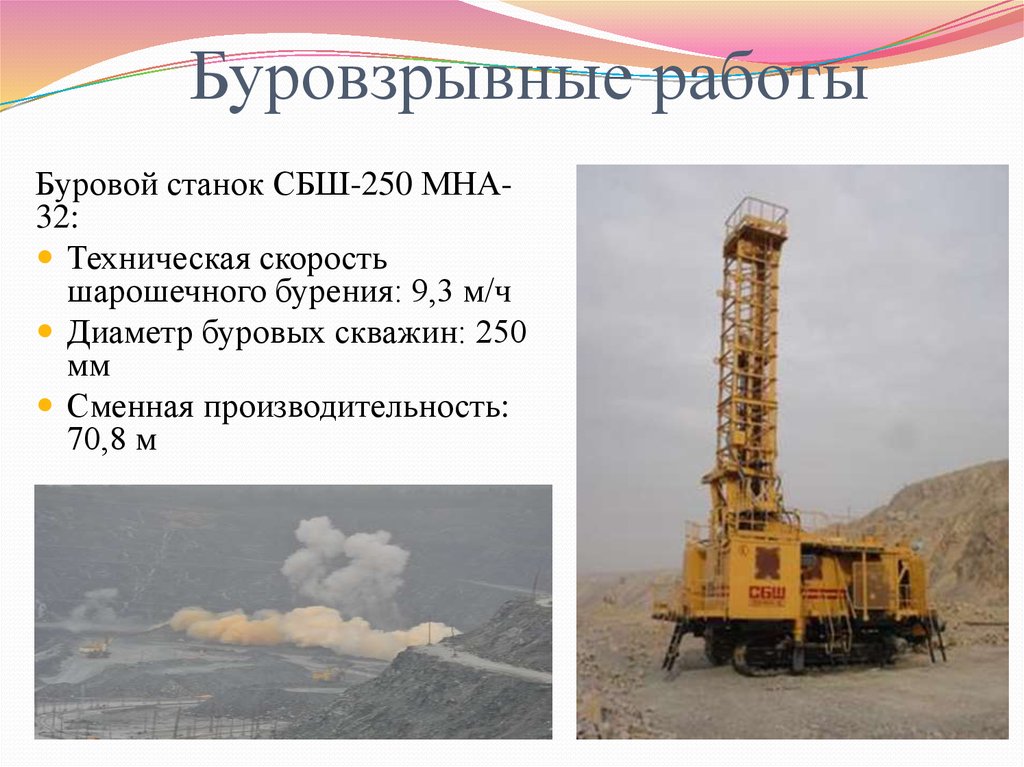

Сбш 250 мна 32: Станок буровой шарошечный СБШ-250 МНА-32

Содержание

СБШ-250 – самоходный станок | ООО «Специальные решения»

     Это самоходный станок, который поставляется в комплектации с электроприводом и базой на гусеничном ходу. Разработан для бурения скважин шарошечными долотами в породах крепостью 4-20 ед. по шкале проф. М.М. Протодьяконова с высокой образивностью под заряд взрывчатых веществ на открытых горных работах. Максимальный диаметр скважины достигает 270 мм. Скорость передвижения станка составляет от 0 до 1,4 км/ч с возможностью плавной регулировки хода.

     Станок способен работать со штангами, которые за один проход позволяют отбурить скважину глубиной 12,5 м., что соответствует высоте уступа на большинстве разрезов. За счет исключения процесса наращивания и развинчивания става штанг, в разы повышается производительность буровых работ, что наиболее важно при работе в мягких и средней твердости породах, когда время проходки соизмеримо с временем, затраченным на вспомогательные операции.
      Непрерывность хода подачи длинных штанг, обеспечивается использованием канатно-полиспастного привода подачи от двух лебедок.



  Купить или заказать станок можно в нескольких вариантах, заранее обговорив все опции. Цена станка будет складываться из стоимости станка и цены дополнительных модулей, выбранных вами.

Тел.: +7 (391) 290-44-25

E-mail: [email protected]



 Применение



     СБШ-250 применяют при разработке карьеров для бурения, как вертикальных, так и наклонных скважин.  Станок способен работать в любых погодных условиях.



 Описание станка СБШ-250



     Основными узлами бурового станка СБШ-250 являются: база на гусеничном ходу и машинное отделение с расположенной на ней кабиной машиниста и мачтой с рабочими органами, а именно: механизма вращения и подачи, кассеты со штангами, механизма свинчивания и развинчивания штанг и верхнего ключа с гидроприводом.

     База станка представляет собой две независимые тележки, которые соединяются при помощи осей с приводом на каждую тележку. Все движущиеся детали базы изготовлены из высоколегированной стали с высокотехнологичной термообработкой. Натяжение гусениц происходит за счет работы гидроцилиндра двустороннего действия. Наклон поверхности рамы и установка на консольной оси поддерживающих роликов, исключают зашламовывание последних, а также препятствуют налипанию грунта при работе в условиях повышенной влажности. Использование подшипников, заполненных смазкой на весь срок службы в узлах гусеничного хода, значительно упрощает обслуживание базы станка.

     Машинное отделение, представляет собой сварную конструкцию, обшитую металлическим листом и служащую для размещения внутри:
     – компрессорной установки;
     – маслостанции, основными элементами которой являются: главный насос с возможностью регулировки производительности, что позволяет создавать необходимое усилие на буровой став и выполнять другие операции, вспомогательный насос, обеспечивающий необходимую скорость работ при  спуске и подъеме бурового става. ;
     – приводы вращателя и хода, электро-распределительные шкафы и остальное оборудование.

     Пара частотных преобразователей служит для управления двумя асинхронными электродвигателями при передвижении станка. Перед операцией бурения, преобразователи переключаются на управление вращателем и гидронасосом.

     Подавление пыли происходит мокрым способом. В качестве дополнительной опции имеется возможность оснащения станка современной системой сухого пылеподавления, состоящей из пылеотсаживающей камеры, нескольких циклонов грубой очистки, фильтров тонкой очистки и отсасывающего вентилятора.

     Кабина машиниста – сварная, цельнометаллическая. Выпускается в полностью утепленном варианте. Для уменьшения вибрации, при работе по крепким породам, кабина может устанавливаться на домкраты и отделяться от машинного отделения. Рабочее место машиниста оснащено креслом с защитой от вибрации и регулировкой по высоте.

     Контроль состояния рабочих органов станка и управление необходимыми процессами осуществляется с удобно расположенных пультов, на которые выводятся основные показатели параметров бурения и состояния оборудования во время его работы.

     Герметичные двери с хорошими уплотнителями и замками создают отличную защиту от пыли, а кондиционер обеспечивает подачу отфильтрованного воздуха, что создает избыточное давление внутри кабины, которое также препятствует проникновению пыли в кабину машиниста. Обогрев кабины, при минусовых температурах, обеспечивает встроенный обогреватель. Продуманное расположение окон позволяет машинисту полностью контролировать работу механизмов.

     Мачта состоит из:

     – сварной фермы, на верхней обвязке которой, расположена опора для крепления механизма подачи, с низу размещены гидроцилиндры канатно-поршневой системы служащие для подачи бурового става;

     – механизма развинчивания штанг;

     – верхнего ключа с гидроприводом.

     Процесс установки мачты в нужное положение (рабочее или транспортное) производится за счет работы двух гидроцилиндров. Для закрепления мачты в рабочем положении, конструкцией станка, предусмотрены два фиксатора, надежно удерживающие мачту в нужном положении.

     Гидравлическое оборудование СБШ-250 создает достаточное осевое усилие на рабочий орган (долото), отвечает за спуск-подъем става штанг, свинчивание и развинчивание штанг и долота, перемещение штанг в кассету и из нее, установку и опускание мачты, выравнивание станка по горизонту на гидродомкратах.

     Управления станком осуществляется тремя пультами. Первый пульт, с основными рычагами управления, отвечающими за бурение и другие операции – расположен в кабине машиниста, второй пульт – находится в нижней части мачты и служит для дублирования ряда операций управления. Третий – выносной пульт, служит для управления механизмом передвижения станка.



Характеристики



Показатели

СБШ-250МНА-32

СБШ-250/270/РД-10/

   Диаметр долота, мм

244,5; 269,9

244,5; 269,9

   Глубина скважины, м, не более

32

36

   Направление бурения к вертикали, град.

0; 15; 30

0; 15; 30

   Длина штанги/ход непрерывной подачи, м

8/8

12,5/12,5

   Осевое усилие, кН, не более

300

350

   Скорость подачи/подъема бурового снаряда, м/с

0,017/0,12

0,025/0,63

   Частота вращения долота, с-1

0,2-2,5

0,2-2,5

   Крутящийся момент на вращателе, кН×м

4,2

4,2

   Подача компрессора, м3

0,42-0,53

0,53

   Мощность электродвигателей, кВт:

установленная

вращателя

компрессора

хода





400

68

200

44





430

68

200

44

   Тип привода

Низковольтный электропривод

Высоковольтный электропривод

   Ходовое оборудование

УГ-60М

УГ-70М

   Скорость передвижения, км/ч

0,737

0,84

   Масса станка, т

71,5

85



Заказать и купить СБШ-250 вы можете позвонив по указанному на сайте телефону, заполнив форму быстрого заказа или написав на наш E-Mail: sp@spslt. ru



<< Вернуться к списку статей  |  Следующая статья >>

Запасные части СБШ 250 МНА 32

Наименование / part name№ Чертежа/ Catalog numberВес ед./weight
Амортизатор041.55.04.1210.71
Амортизатор091.24.00.040013.6
Бак091.02.69.0151212
Бак водяной086.02.08.0111689
Балансир148.01.00.012328
Балансир196.01.01.0120420
Блок41.55.38.113А42.00
Блок41. 55.38.125А32
Блок86.55.42.125А41
Блок гидроаппаратуры091.02.48.000094.6
Блок гидроаппаратуры мачты091.59.52.0000123
Блок верхний41А.55.14.019А10.36
Блок нижний41А.55.14.018А10.78
Блоки нижние правые41.55.38.000А381.00
Блоки нижние левые 41.55.39.000А354.68
Блочная обойма86.55.42.000А209.20
Блочная обойма (вз.86к.55.41.000А)091.55.42.0000337.2
Болт091.60.00.10150.54
Болт откидной086. 24.00.1700Mar-54
Бункер циклонов091.91.07.0000165.6
Вал86.55.18.12941.6
Вал091.59.05.100164.5
Вал091.59.05.1001-0164.5
Вал187.01.00.101280
Вал190.01.02.1106282
Вал42.006.0894257.00
Вал86К.55.03.013А164.14
Вал-шестерня093.56.18.102835
Вал-шестерня190.01.02.110864
Вал-шестерня190.01.02.110999
Вал-шестерня190. 01.02.111120
Вал-шестерня190.01.02.111619.6
Вал-шестерня46.255.13.030524.6
Вал-шестреня46.256.051816
Вал-шестреня86.55.18.012102
Вал-шестреня86.55.18.11115.2
Вал-шестреня86.55.18.11319.9
Венец86.55.18.128135
Вентиль регулирующий041.26.03.00002.63
Вентиль регулирующий041.26.03.0000-022.93
Верх сепаратора091.55.03.0130118
Верх сепаратора097. 55.03.0130102
Вилка74.55.02.128А0.17
Винт187.01.00.10168
Винт натяжной091.55.30.011010.8
Винт натяжной41.55.30.118А13.9
Винт натяжной86.55.30.127А23.8
Вкладыш041.55.04.12502.7
Вкладыш091.55.66.0280,-0124.8
Вкладыш091.55.66.21603.68
Вкладыш091.59.06.10010.4
Вкладыш (41А.55.04.013МН)086.55.04.03402.00
Влагоотделитель091.08.00.0000-0257. 8
Влагоотделитель наддолотный091.08.00.000033
Воздуховод86.37.00.020А53.1
Втулка кондукторная091.57.66.100092
Втулка093.56.18.10095.4
Втулка148.01.00.1701.77
Втулка187.01.00.10172.4
Втулка41.55.30.132А1.2
Втулка зубчатая190.01.02.11016.2
Втулка зубчатая190.01.02.11038.5
Втулка зубчатая65.023.0265Jun-20
Втулка зубчатая65.027.02678. 00
Втулка клиновая41.55.04.11312.7
Втулка кондукторная093.56.66.101077.00
Гайка накидная 1233.031.0490.09
Гайка накидная 3233.031.0530.28
Гайка накидная 833.031.0480.1
Гидроблок091.02.61.0000-0112
Гидроблок091.02.62.000022
Гидрозамок091.60.28.0151-0136.1
Гидрозамок 12ТА091.06.01.01123.6
Гидрозамок 16ТА091.06.01.01143.8
Гидрозамок 12Р2А091.28. 00.0123-014.8
Гидрозамок Т-1КУ-32/320091.28.00.012210.8
Гидрозамок 8Р2А091.28.00.01234.8
Гидропанель86К.28.00.012А40
Гидроцилиндр091.06.01.0000234
Гидроцилиндр148.01.00.02236
Гидроцилиндр33.043.034.000-1021.9
Гидроцилиндр домкрата086.09.01.0000435
Гирлянда091.55.13.0000117
Гирлянда091.55.13.0000-02120
Головка бурового снаряда091.59.06.00004445
Головка бурового снаряда091. 59.06.0000-014310
Демпфер путевой086.07.08.02603.7
Диффузор86.37.00.015А45.13
Домкрат гидравлический091.21.00.0000505
Домкрат гидравлический091.21.00.0000-01505
Домкрат горизонтирования кабины091.00.00.0331-01К146
Домкрат горизонтирования кабины091.00.00.0331-02К149
Емкость для воды086.02.08.0000793
Жгут091.29.00.031441
Жгут091.29.00.031639.2
Жгут091.29.00.24112.7
Жгут091. 55.13.017085.75
Жгут091.59.13.017032.7
Зажим86К.55.03.021А3.1
Захват долота091.79.00.01101.99
Защелка сепаратора093.56.02.000031
Защелка сепаратора74.55.02.000А25
Звездочка086.02.56.1040-010.13
Звездочка086.02.57.17100.1
Звездочка086.02.65.10400.24
Звено гусеницы188.01.01.1500118.7
Звено гусеницы79.01.01.14876
Зонт091.92.11.013132
Кабина091. 12.00.00001770
Каретка086.55.04.0250264
Каретка091.59.06.0300300
Каретка натяжения гирлянды091.59.07.0000340
Каркас машинного отделения091.02.02.0200
Каркас мачты091.59.01.00006150
Кассета верхняя093.56.03.0112243
Кассета нижняя093.56.03.0125214
Каток148.01.00.16068
Каток190.01.01.111191.7
Каток 79.01.01.15172.5
Клапан086.07.13. 11100.03
Клапан подпорный086.02.57.0130Jan-52
Клапан переливной086.27.00.01501-Oct
Ключ41.55.67.122А66.40
Ключ41А.55.67.020А68.70
Ключ 208.17.01.10000.14
Ключ 7811-0150 С2Кд21хр ГОСТ2841-80086.79.00.12202.96
Ключ 7811-0151 С2Кд21хр ГОСТ2841-80086.79.00.12303.55
Ключ 7811-0153 С2Кд21хр ГОСТ2841-80086.79.00.12503-Jun
Ключ 7812-0374 Ц15хр ГОСТ 11737-93086.79.00.12100.023
Ключ 7812-0376 Ц15хр ГОСТ 11737-93086. 79.00.1210-020.044
Ключ 7812-0377 Ц15хр ГОСТ 11737-93086.79.00.1210-030.062
Ключ 7812-0378 Ц15хр ГОСТ 11737-93086.79.00.1210-040.098
Ключ 7812-0379 Ц15хр ГОСТ 11737-93086.79.00.1210-050.167
Ключ 7812-0381 Ц15хр ГОСТ 11737-93086.79.00.1210-060.336
Ключ 7812-0375 Ц15хр ГОСТ 11737-93086.79.00.1210-010.403
Ключ четырехгранный086.79.00.11700.11
Ключ верхний091.55.67.0000112
Кожух086.09.00.1241Aug-50
Колесо093.56.18.1024104
Колесо190. 01.02.1112176
Колесо190.01.02.1113140
Колесо86.55.18.11493
Колесо ведущее148.01.00.117320
Колесо ведущее187.01.00.1053326.6
Колесо ведущее190.01.01.1001342
Колесо зубчатое091.56.18.101768
Колесо зубчатое65.004.13.018445.00
Колесо зубчатое65.004.031253.5
Колесо натяжное187.01.00.1015273
Колесо натяжное190.01.01.2003273
Колесо ведущее79. 01.01.139291
Колесо зубчатое190.01.02.0160117
Колесо зубчатое190.01.02.111547.30
Колесо натяжное190.01.01.0113458
Колодка187.01.03.0130Apr-50
Колодка86К.55.03.028АFeb-50
Кольцо086.09.00.10300.44
Кольцо086.09.00.10800.20
Кольцо086.55.18.15700.48
Кольцо091.02.42.40020.01
Кольцо091.55.40.11703.8
Кольцо091.55.66.21102.9
Кольцо61. 55.08.1280.8
Кольцо61.55.08.1290.49
Кольцо распорное79.01.01.1212.55
Кольцо защитное091.55.40.11200.02
Коробка переходная N 1086.13.00.00007.73
Коробка переходная N 2086.15.00.000А15.4
Коробка переходная090.16.41.002015
Корпус091.55.66.0210160
Корпус091.55.66.0220115
Корпус091.55.90.010022.7
Корпус подшипника86К.55.03.208А,-0120.82
Крышка подшипника86К. 55.03.207А,-015.2
Крепление мачты в раб.пол.086.24.00.0000165
Крестовина091.55.66.218061.2
Кронштейн086.02.14.95901.9
Кронштейн086.10.00.0000164
Кронштейн091.55.03.020011.8
Кронштейн091.55.66.024117.20
Кронштейн091.55.67.011030.50
Кронштейн191.01.02.019044.35
Кронштейн196.01.01.900213.5
Кронштейн33.041.051014.5
Крыльчатка091.55. 90.040011.2
Крышка091.28.00.1006-010.32
Крышка093.56.18.1002-010.90
Крышка093.56.18.1025Sep-90
Крышка148.01.00.1189.63
Крышка148.01.00.18019.5
Крышка148.01.00.168Mar-40
Крышка190.01.01.20029.00
Крышка79.01.01.12212.5
Крышка86.55.18.155Jan-30
Крышка148.01.00.1660.54
Крышка191.01.02.110119.3
Крышка191. 01.02.11023-Oct
Крышка подшипника196.03.01.100061.5
Крышка подшипника196.03.01.100153.00
Крышка 091.55.40.014052.7
Крышка подшипника086.00.00.1270[1280]30.7
Кувалда тупоносая кузнечная 1212-0003086.79.00.12004.00
Лабиринт187.01.00.01004.68
Лента гусеничная187.01.00.01202901.00
Лента гусеничная79.01.01.01112825.00
Лента гусеничная005.01.01.0112-043083.5
Люнет093.56.77.0000175.00
Люнет093.56.77.0000-02178.00
Люнет86.55.77.000А170.00
Манжета091.55.40.11100.35
Манометр контрольный086.79.10.00000.83
Маслонасосная станция091.02.69.00001063.00
Механизм свинчивания091.55.66.0000875.00
Механизм перекрытия вентиля091.24.00.015065.7
Механизм подачи091.56.30.00004738.00
Муфта стяжная61.55.30.011А29
Муфта091.59.06.0400188.5
Муфта091.59.06.0400-01187
Муфта шинозубчатая (41А.55.17.001)086.55.17.0000230.00
Направляющая091.55.66.21505.4
Направляющая41А.55.67.022А20.74
Насосная установка086.02.56.0000145.00
Насосная установка091.02.69.0500214.00
Низ сепаратора091.55.03.0110113
Низ сепаратора097.55.03.0110112
Ниппель091.02.50.40420.6
Ниппель, 1033.033.0010.03
Ниппель, 1233.033.0030.04
Ниппель, 833.033.0020.02
Обогреватель086.07.00.047031.5
Опора левая086.03.01.0000474
Опора левая091.03.01.0000590
Опора правая086.03.02.0000474
Опора блоков левая41.55.16.000А438
Опора блоков правая41.55.31.000А436.9
Опора сепаратора091.55.11.000038.65
Опора сепаратора091.55.03.0120163.06
Опора правая091.03.02.0000590
Опорный узел091.59.06.02001225
Траверса091.59.06.050080
Опорный узел86.55.08.000839.96
Основание подшипника086.00.00.1250(1260)89
Ось148.01.00.16221.13
Ось187.01.00.101352
Ось187.01.03.10130.5
Ось187.01.03.10160.21
Ось190.01.01.111221.1
Ось79.01.01.11653
Ось гус. хода148.00.00.111950
Отвес086.02.20.00001.5
Отсекатель093.56.03.01196.5
Палец41.55.03.130А0.12
Палец79.01.01.150Feb-20
Палец79.01.01.1652
Панель086.02.08.101034.87
Панель086.02.08.109321.3
Опора блоков левая41.55.16.000А438.00
Опора блоков правая41.55.31.000А436.90
Опора левая086.03.01.0000474.00
Опора правая086.03.02.0000474.00
Опора сепаратора091.55.03.0120163.06
Опора сепаратора091.55.11.000038.70
Опорный узел086.55.08.0000804.00
Опорный узел091.59.05.01051440.00
Опорный узел091.59.06.02001225.00
Опорный узел091.59.08.00001440.00
Основание подшипника086.00.00.1250 (1260)89.00
Ось187.01.03.10160.19
Ось балансира79.01.01.11653.00
Ось гус. хода148.00.00.111930.00
Отвес086.02.20.0000Jan-50
Отсекатель093.56.03.0119Jun-50
Палец41А.55.03.0130А0.12
Панель086.02.08.101021-Oct
Панель086.02.08.109321.30
Панель086.02.42.0142166.00
Панель091.02.42.0360163.00
Панель091.02.48.011149.65
Панель091.55.09.011027.06
Панель в сб.с гидроапп.091.02.65.085020.20
Панель в сб.с гидроц. И КЛ091.02.65.021068.9
Патрубок086.27.00.0160-02Feb-65
Патрубок086.27.00.0160-04Feb-90
Патрубок086.27.00.0160-06Feb-28
Патрубок086.27.00.0160-08Feb-88
Патрубок086.27.00.0160-103-Aug
Патрубок086.27.00.0160-14Jan-25
Патрубок086.27.00.0160-16Jan-33
Патрубок086.27.00.0280 ( 02 )Jan-70
Патрубок086.27.00.20003.00
Патрубок086.27.00.20016.00
Патрубок091.02.69.02051.75
Педаль091.55.03.0300Jan-95
Педаль093.56.03.1016Feb-40
Переходник091.02.50.40430.8
Переходник090.41.01.110260.00
Переходник (эксп) (эскиз)090.41.01.110342.00
Планка187.01.00.10116.00
Платик091.28.00.1125Feb-93
Плита091.55.66.029032.31
Плита домкрата086.09.00.111060.00
Плита переходная33.06.003.00.000-100.66
Поводок091.55.66.21902-Oct
Ползун091.55.05.100112.76
Ползун091.55.66.02319.00
Ползун093.56.06.1020Sep-40
Ползун (41А.55.04.011МН)086.55.04.031040.12
Ползун (41А.55.04.111МН)086.55.04.159040.00
Полукольцо086.55.17.2120Nov-50
Полумуфта091.55.17.011043.80
Полумуфта041.26.04.1121Jan-40
Полумуфта086.02.56.10102.00
Полумуфта086.02.56.1020Feb-40
Полумуфта086.02.57.1700Jan-80
Полумуфта086.02.57.17202-Oct
Полумуфта086.02.65.1020Mar-80
Полумуфта086.02.65.1021Mar-95
Полумуфта086.02.65.1050Feb-15
Полумуфта091.02.50.10032.00
Полумуфта091.02.69.1007Apr-20
Полумуфта091.02.69.1008Mar-80
Полумуфта091.02.69.17202.00
Полумуфта091.55.17.013041.17
Полумуфта093.56.17.011250.00
Полумуфта091.55.17.012049.20
Полумуфта091.59.06.026053.50
Полумуфта зубчатая086.55.17.021059.90
Полумуфта зубчатая086.55.17.218032.60
Полумуфта зубчатая093.56.17.011153.60
Полумуфта зубчатая66.001.13.00085.00
Полумуфта зубчатая190.01.02.11025.00
Поршень091.55.40.200040.00
Поршень091.56.40.011340.00
Поршень (86.55.40.130)091.55.40.013042.60
Пресс-масленка086.06.00.0210
Привод хода187.01.02.00002500.00
Привод хода191.01.02.00002355.00
Прокладка086.02.65.23800.13
Прокладка086.02.65.25200.02
Прокладка091.02.69.10250.01
Прокладка091.56.26.10030.11
Прокладка093.56.17.1001Aug-90
Прокладка187.01.00.1058-010.12
Прокладка41А.55.17.213Aug-90
Прокладка79.01.01.1180.02
Прокладка79.01.01.166-01,-020.48
Проставка091.02.50.40401-Mar
Проушина41.55.04.124May-30
Проушина41.55.04.131Apr-60
Проходник86.55.08.162Jan-84
Проходник прямой091.02.69.10100.14
Проходник ввертный33.033.065
Проходник ввертный 20х1-6533.033.0690.36
Проходник ввертный 25*1/4-7133.033.0710.50
Проходник ввертный 8*1/4-3933.033.0590.06
Проходник ввертный 8*3/8-4133.033.0610.07
Пружина041.02.08.11700.004
Пружина091.60.28.11100.03
Пружина74.55.02.141А0.10
Пульт N 1091.12.21.000056.49
Пульт N 2091.12.22.000044.00
Пульт N 1091.07.21.000042.90
Пульт N 2091.12.22.000041.00
Пульт управления гус.хода086.07.15.0000May-87
Рама гусеничного хода187.01.01.000-01
Рама гусеничного хода196.03.01.01000 сб
Балка распорная091.79.00.0010Э110.00
Распределитель086.02.71.0100
Регулятор давления086.07.13.0000Jan-68
Редуктор091.59.05.01001120.00
Редуктор091.59.05.0100-011120.00
Редуктор191.01.02.0100-02,-03
Редуктор191.01.02.0100-04,-05
Редуктор86.55.18.000650.70
Редуктор 191.01.02.0100-00,-011850.00
Ремкомплект гидроцилиндра33.043.030.0000
Ремкомплект гидроцилиндра33.043.031.0000
Ремкомплект гидроцилиндра33.043.034.0000
Ремкомплект цил. домкрата086.09.00.0000
Ремкомплект цил. заваливания091.06.00.0000
Ремкомплект цил. подачи091.55.40.0000
Ремкомплект цил. подачи86.55.40.0000
Ролик поддерживающий196.01.01.090071.70
Ролик поддерживающий196.01.01.0900-0171.70
Ролик поддерживающий79.01.01.12425.80
Рукав004.02.20.013517.60
Рукав041.26.00.0203Sep-70
Рукав091.92.01.01420.85
Рукав Dy16086.26.00.01915.00
Рукав Dy16086.26.00.02210.65
Рукав Dy50091.55.13.012055.00
Рукав в сборе091.92.01.01401-Oct
Рычаг091.55.03.132013.60
Рычаг091.55.66.0271143.40
Рычаг093.56.03.100715.50
Рычаг86.55.77.114А8.00
Сборник091.60.28.10060.30
Сепаратор091.55.03.0000793.00
Скоба091.55.66.217040.30
Скоба091.56.26.10040.07
Стакан091.55.66.227026.20
Стекло33.002.001-04Jul-50
Стойка верхняя093.56.03.0124-01177.50
Стойка нижняя093.56.03.0123256.80
Стопор86.55.08.01835.00
Ход гусеничный196.03.00.000023400.00
Ход гусеничный196.03.00.0000-0124000.00
Толкатель093.56.03.0117Mar-23
Тормоз ТКГ-300187.01.03.001076.65
Траверса41.55.04.011 МН56.17
Тройник091.02.50.0904Mar-80
Тройник086.09.00.12420.45
Тройник проходной, 1233.033.2040.26
Труба091.02.50.0900Jun-64
Труба091.02.50.0903Jun-32
Труба091.02.50.0906May-70
Труба091.02.50.0907Jan-70
Труба41.55.30.133А14-Jun
Труба86.55.03.273А0.63
Труба091.02.50.0901Jul-76
Трубопровод091.02.69.0103Jan-90
Угольник ввертный 8*3/8-3833.033.1550.10
Угольник ввертный 8*1/4-3133.033.1530.05
Угольник переходной86К.28.00.141А-2Jan-78
Уплотнение86.55.72.023А.May-40
Установка кондиц.086.40.00.0000142.00
Установка насоса для закачки воды041.26.04.000296.50
Установка фильтра091.02.69.010093.40
Установка фильтра091.02.74.000026.40
Установка вентиляц.091.55.90.000050.00
Установка вентиляц.091.60.05.011082.00
Установка тали электрич.091.59.80.0000170.00
Установка высок.трансформатора091.86.00.00002510.00
Установка кабины (на гидродомкратах)091.00.91.01553402.00
Установка отдува буровой мелочи091.57.37.0000328.80
Установка отдува буровой мелочи86.37.00.000А343.6
Устройство для разбора бур.става091.57.66.0000867.00
Устройство пылеотбойное091.55.72.0000128.00
Фиксатор сепаратора093.56.06.000097.10
Фильтр086.02.57.017027.40
Фильтр086.02.65.04930.33
Фильтр091.08.05.00000.05
Фильтр гидравлический091.02.65.090018.60
Фильтр рукавный091.93.01.0000
Фланец091.02.69.20002.00
Хомут091.60.30.01101-Dec
Цапфа нижняя091.55.03.112022.50
Циклон с улиткой091.91.06.0000278.00
Цилиндр091.55.40.0150528.00
Цилиндр86.55.40.016А530.00
Цилиндр заваливания091.06.00.0000246.00
Цилиндр верхнего ключа41.55.67.016И151.00
Цилиндр подачи091.56.30.0100992.00
Цилиндр подачи091.56.30.0100-01992.00
Шайба148.01.00.1152.00
Шестерня091.56.18.1034Dec-50
Шестерня091.60.05.100114-Oct
Шестерня093.56.18.103416.50
Шкаф091.02.44.0000342.00
Шкаф управления091.02.42.0000461.00
Шкив тормозной191.01.02.020048.20
Шланг091.55.13.1007Aug-50
Шланг091.55.13.1009-0328.40
Шланг091.55.13.1009-0437.30
Шланг091.55.13.1010-0115.60
Шланг гидрокоммуникаций091.55.13.011054.50
Шланг гидрокоммуникаций091.55.13.0110-0256.00
Шпиндель086.55.08.1640191.00
Шпиндель091.59.06.1201320.00
Шпиндель091.59.08.1000585.00
Штифт091.02.50.40410.04
Штифт091.55.17.11200.85
Штифт093.56.17.10020.86
Шток086.06.00.011060.10
Шток086.09.00.0120138.50
Шток091.55.40.0110329.8
Шток33.043.001.008-00
Шток33.043.002.008-11Mar-40
Шток86.55.40.017А325.00
Штуцер091.28.00.11200.16
Электрокоммуникации освещения (36v)091.30.00.000040.30
Электронагреватель091.02.08.0120Jun-83
Электронагреватель091.02.65.0480Jun-60
Элемент фильтрующий086.02.57.13800.04
Элемент фильтрующий086.02.57.13900.12
Балансир79.01.01.012296.00
Блок гидроаппаратуры091.55.50.000099.80
Гидроцилиндр41А.55.66.03559.90
Каретка натяжения гирлянды091.60.07.0000240.00
Натяжная каретка гирлянды86К.55.05.000А146.00
Колесо65.044.13.0183195.00
Маслонасосная станция091.02.52.00001553.00
Механизм подачи86.55.30.000А4797.00
Муфта шинозубчатая093.56.17.0000234.00
Панель091.07.08.0340May-70
Пульт управления бурением091.07.08.000093.40
Устройство буксировочное091.79.03.00001259.50
Колесо65.044.13.0182135.00
Шкаф управления086.02.42.0000461.00

Выполненные проекты

Компания АО Горные машины и конструкторы ООО УК Рудгормаш в сотрудничестве со специалистами заказчика разработали техническое задание на станок СБШ-250МНА-32, изменив параметры серийно выпускаемого станка, чем значительно увеличили работоспособность оборудования. Совместная работа привела к заключению договора на поставку двух единиц бурового станка СБШ-250МНА-32 на карьеры Кемеровской области.

Станок предназначен для бурения вертикальных и наклонных взрывных скважин диаметром 250-270 мм, глубиной до 32 м в породах крепостью от f=6-20 единиц по шкале проф. Протодьяконова.

Эксплуатация бурового станка возможна при следующих условиях окружающей среды: температура воздуха -40…+35 градусов Цельсия; высокая влажность; обильные снегопады; затяжные дожди; скорость ветра до 25 м/с; наличие высоких концентраций высокодисперсной пыли.

Два модернизированных СБШ-250МНА-32 на четырех железнодорожных платформах каждый одновременно доставлены в Кемеровскую область, где их уже ожидали сотрудники Сервисной компании Горные машины, готовые приступить к сборке.

Особенности гусеничного хода бурового станка шарошечного СБШ-250МНА-32:

1. Установлены двигатели постоянного тока – КР251БП2, 50 кВт;
2. Усилена металлоконструкция рамы гусеничной тележки из легированной стали 10ХСНД или 09Г2С с гидравлическим натяжением ленты;
3. Уменьшено расстояние между осями переднего балансира и натяжного колеса, что исключает перелом гусеничных звеньев;
4. Установлен тормоз ТКГ-300 с электрогидравлическим толкателем;
5. Установлены упрочненные с термической обработкой ходовые колеса и звенья гусеничные;
6. Натяжение гусеничной ленты выполняется с помощью гидроцилиндра двустороннего действия с закладными пластинами, фиксирующими натяжение ленты;
7. Установлен редуктор привода хода с отключающим устройством для буксировки;
8. Усиленное шлицевое соединение редуктора хода с ведущим колесом;
9. Выносной пульт управления ходом.

Особенности машинного отделения бурового станка шарошечного СБШ-250МНА-32:

1. Усиленный каркас машинного отделения, днище из листа 20 мм, усиленная конструкция верхнего пояса в районе крепления опор мачты и боковых стоек в районе крепления домкратов;
2. Верхняя разводка электропроводки кабелем НРШМ;
3. Три домкрата горизонтирования с ходом штока 1000 мм;
4. Поршни гидроцилиндров домкратов и заваливания мачты – с бронзовой наплавкой;
5. Усиленная конструкция крепления домкратов;
6. Компрессорная установка ВВ-32/7.

Особенности кабины машиниста бурового станка шарошечного СБШ-250МНА-32:

1. Кабина увеличенных размеров с утеплением стен, пола и крыши, а также деревянным настилом пола и резиновым покрытием;
2. Пульт управления типа Rittal с дисплеем индикации основных параметров бурения;
3. Виброзащищенное кресло-пульт;
4. Климатическая система;
5. Оборудование кабина на 220 В;
6. Вход в кабину с трапа машинного отделения.

Особенности мачты бурового станка шарошечного СБШ-250МНА-32:

1. Головка бурового снаряда с электродвигателем постоянного тока 90 кВт, каретки на полиуретановых вкладышах;
2. Натяжная каретка гирлянды модернизированная с раздельными блоками;
3. Датчик глубины бурения;
4. Механизм фиксации мачты (в рабочем положении)винтовой конический;
5. Шпиндель упрочненный с металлокерамическим покрытием в местах уплотнения;
6. Сферический самоустанавливающийся упорный подшипник в опорном узле;
7. Воротники опорного узла из полиуретана Вибратан 800.

Основные технические параметры СБШ-250МНА-32 для ОАО

РУСАЛ Ачинск
ПараметрыЗначения
Диаметр буримой скважины250-270 мм
Углы бурения наклонных скважин от вертикали00, 150, 300
Диаметр буровой штанги203 мм
Длина штанги, не менее8,2 м
Диаметр буровой штанги203 мм
Скорость опускания става15 м/мин
Скорость подъема става15 м/мин
Частота вращения0-120 об/мин
Компрессор производительностью32 м3/мин
Мощность двигателя вращателя (постоянного тока)90 кВт
Мощность двигателей приводов хода (постоянного тока)2х50 кВт
Скорость хода (регулируемая)0-1,3 км/ч
Пылеподавлениемокрое
Подводимое напряжение380 м

Габаритные размеры:

Длина с опущенной мачтой
Длина с поднятой мачтой

Ширина

Высота с опущенной мачтой
Высота с поднятой мачтой

до 16,0 м
9,4 м

5,45 м

6,5 м
до 16,8 м

Массадо 85 т

Сервисная компания Горные машины рада Вам помочь не только с обслуживанием СБШ-250МНА-32, но и экскаваторов ЭКГ-5, обогатительного, дробильного и конвейерного оборудования! Сервисное обслуживание шарошечных долот повысит производительность бурения шарошечными долотами и снизит затраты на бурение.

Смотрите фотоотчет с комментариями с места сборки станков СБШ-250МНА-32 в галерее ниже.

Запасные части к СБШ-250 МНА-32

Наименование

№ чертежа

Балансир

005-01.01.0111

Колесо натяжное

005-01.01.0113

Вентиль регулирующий

041-26.03.0000-02

Фильтр

086-02.57.0170

Обогреватель

086-07.00.0470

Щит приборов

086-07.07.0000

Регулятор давления

086-07.13.0000

Пульт управления гусеничным ходом

086-07.15.0000

Домкрат гидравлический

086-09.00.0000

Гидроцилиндр домкрата

086-09.01.0000

Коробка переходная №1

086-13.00.0000-03

Маслопровод машинного отделения

086-27.00.0000

Буровой станок СБШ-250 МНА-32

091-00.00.0000

Отделение машинное

091-02.00.0000-24

Шкаф управления

091-02.42.0000-09

Панель

091-02.42.0146-01

Панель

091-02.42.0321-03

Блок гидроаппаратуры

091-02.48.0000

Гидроблок

091-02.61.0000-01

Фильтр гидравлический

091-02.65.0900

Маслостанция

091-02.69.0000-02

Установка фильтра

091-02.69.0100

Установка насосная

091-02.69.0500

Установка фильтра

091-02.74.0000

Цилиндр заваливания мачты

091-06.00.0000

Гидроцилиндр

091-06.01.0000

Щит управления кондиционером

091-07.16.0000

Пульт управления

091-07.21.0000-04

Панель 1

091-07.21.0200-03

Панель 2

091-07.21.0205

Панель 3

091-07.21.0207-04

Пульт управления пу2

091-07.22.0000-09

Панель

091-07.22.0202

Панель 2

091-07.22.0205-03

Кабина

091-12.00.0000

Коммуникации воздуха и воды

091-24.00.0000-07

Маслопровод мачты

091-28.00.0000

Коробка ответвительная

091-29.00.0304

Электрокоммуникации освещения

091-30.00.0000

Гирлянда

091-55.13.0000-02

Цилиндр подачи

091-55.40.0000

Блочная обойма

091-55.42.0000

Опора блоков правая (левая)

091-56.16.0000 (091-56.31.0000)

Механизм подачи

091-56.30.0000

Установка отдува буровой мелочи

091-57.37.0000

Устройство для разбора бурового става

091-57.66.0000

Мачта

091-59.00.0000-05

Головка бурового снаряда

091-59.05.0000

Редуктор

091-59.05.0100

Муфта шинно-зубчатая

091-59.05.0101

Узел опорный

091-59.05.0105

Каретка натяжная гирлянды

091-59.07.0000

Штанга тяжелая

091-59.12.0000

Балка верхняя

091-59.14.0000-02

Блок гидроаппаратуры мачты

091-59.50.0000

Штанга

091-59.71.0000

Каретка натяжная гирлянды

091-60.07.0000

Гидрозамок

091-60.28.0151-01

Промежуточные блоки правые (левые)

091-60.42.0000 (091-60.43.0000)

Комплект для переналадки станка СБШ-250МНА под штангу d133

091-79.15.0000

Защелка сепаратора

093-56.02.0000

Сепаратор

093-56.03.0000-03

Фиксатор сепаратора

093-56.06.0000

Люнет

093-56.77.0000-02

Установка насосная

100-02.25.0120

Коробка переходная

100-55.78.0160-01

Гидроцилиндр

148.01.00.022

Ролик поддерживающий

187-01.00.0135

Ход гусеничный

191-01.00.0000

Тележка гусеничная

191-01.01.0000 (191-01.01.0000-01)

Привод хода

191-01.02.0000 (191-01.02.0000-01)

Редуктор

191-01.02.0100 (191-01.02.0100-01)

Гидроцилиндры

33.043.000.000

Гидроцилиндр I-100-50-630

33.043.004.000-17

Гидроцилиндр I-50-25-125

33.043.030.000-05

Гидроцилиндр I-63-32-40

33.043.031.000

Гидроцилиндр I-63-32-100

33.043.031.000-04

Гидроцилиндр I-63-32-160

33.043.031.000-06

Гидроцилиндр I-63-32-320

33.043.031.000-11

Гидроцилиндр I-63-32-630

33.043.031.000-17

Гидроцилиндр I-100-50-360

33.043.033.000-12

Гидроцилиндр I-125-63-280

33.043.034.000-10

Блоки нижние правые (левые)

41.55.38.000А (41.55.39.000А)

Коробка переходная №2

86-15.00.000А-02

Буровой станок 12 СБШ-250 МНА-32

Карагандинский государственный технический университет (КарГТУ)
Машиностроительный факультет
Кафедра «Технологическое оборудование, машиностроение и стандартизация»
Курсовой проект по дисциплине “Буровой станок 12 СБШ-250 МНА-32”
Караганда 2016

В данном дипломном проекте предлагается замена системы электропривода вращателя бурового станка СБШ-250МНА -32 на систему гидропривода. На освободившееся пространство в машинном отделении, вместо тиристорного преобразователя устанавливается новая маслостанция, предназначенная для гидропривода вращения. В результате изучения конструкционных особенностей станка можно сделать заключение о возможности применения высокомоментного гидромотора вращательного действия и насоса с объемным регулированием подачи, который в свою очередь при необходимости сможет обеспечить работу других механизмов (передвижение станка).

Станок буровой шарошечный предназначен для бурения вертикальных и наклонных (15 и 30 к вертикали ) взрывных скважин при добыче полезных ископаемых открытым способом и других буровзрывных работ.
Преимущественные области применения станка – крепкие и очень крепкие породы категорий с коэффициентом крепости 8-14 по шкале проф. Протодьяконов.

Содержание
Введение 7
1 Горная часть 8
1.1 Горно-геологическая характеристика рудника «Мурунтау» 8
1.2 Характеристика полезного ископаемого 9
1.3 Горно-геологические условия рудника Мурунтау 11
1.4 Вскрытие карьера и система разработки 13
1.5 Буровзрывные работы на карьере «Мурунтау» 14
1.6 Электроснабжение карьера «Мурунтау» 16
2 Специальная часть 19
2.1 Назначение станка СБШ-250МНА-32 19
2.2 Устройство и работа составных частей станка СБШ-250МНА-32 20
2.3 Анализ работы электропривода головки бурового снаряда 24
2.4 Описание и анализ работы гидропривода вращения 26
2.5 Расчет предлагаемого гидропривода 31
3 Технология горного машиностроения 43
3.1 Монтаж бурового станка СБШ-250МНА-32 43
3.2 Схема смазки узла бурового станка СБШ-250МНА-32 47
4 Экономическая часть 51
4.1 Расчет основных капитальных затрат 51
4.2 Расчет эксплуатационных затрат 52
4.3 Расчет экономического эффекта 55
5 Охрана труда 57
5.1 Анализ вредных и опасных производственных факторов при работе бурового станка 57
5.2 Расчет определения зон, опасных по разлету отдельных кусков породы 61
5.3 Меры пожарной безопасности 63
5.4 Электробезопасность 64
5.5 Мероприятия по улучшению условий труда 65
6 Промышленная экология 68
Заключение 74
Список использованной литературы 75
Приложение А Буровой станок СБШ-250МНА-32
Приложение В Радиально поршневой гидромотор МРФ-1000/25

Технические данные СБШ-250МНА-32
1. Диаметр скважины условный, мм 250 250
2. Глубина бурения вертикальных скважин, м 32 32
3. Угол наклона скважины к вертикали, град. 0, 15, 30 0, 15, 30
4. Верхний предел частоты вращения бурового става, об/мин 150 150
5. Вехний предел усилия подачи, тс 30 30
6. ход подачи, м 8 8
7. Скорость подачи при бурении, м/час 0-60 0-60
8. Скорость подъема бурового снаряда, м/мин 5 5
9. Скорость спуска бурового снаряда, м/мин 8 8
10. Производительность компрессора, м/мин 25 25
11. Давление сжатого воздуха, ати 7 11
12. Скорость передвижения станка, км/час 0,773 0,773
13. Наибольший угол подъема при передвижении с опущенной мачтой, град. 10 10
14. Подводимое напряжение, В 380 400
15. Установленная мощность, кВт 405-380 405-380
16. Одновременная максимальная нагрузка, кВт 353-335 353-355
17. Удельное давление гусениц на грунт, кг/см 1,276 1,276
18. Удельное давление плит домкрата о грунт, кг/см 10,04 10,04
19. Габаритные размеры, м а) с поднятой мачтой:
длина 9,2 9,2
ширина 5,45 5,45
высота 15,35 15,35
б) с опущенной мачтой:
длина 15,0 15,0
ширина 5,45 5,45
высота 6,5 6,5
20. Масса станка, т 75 75

Некоторые элементы представлены картинками, например таблица ТХ, схема крана козлового.

Состав: ВО, Гидравлическая схема, механическое характеристика, мачта СБШ 12, радиально-поршневой гидромотор. Спецификация

Софт: КОМПАС-3D 16

Буровой станок СБШ-250 | ПК «Промтехмаш»

Наименование Чертеж Вес
Амортизатор 041.55.04.121 0.71
Амортизатор 091.24.00.0400 13,6
Бак 091.02.69.0151 212
Бак водяной 086.02.08.0111 689
Балансир 148.01.00.012 328
Балансир 196.01.01.0120 420
Блок 41.55.38.113А 42.00
Блок 41.55.38.125А 32
Блок 86.55.42.125А 41
Блок гидроаппаратуры 091.02.48.0000 94,6
Блок гидроаппаратуры мачты 091.59.52.0000 123
Блок верхний 41А.55.14.019А 10,36
Блок нижний 41А.55.14.018А 10,78
Блоки нижние правые 41.55.38.000А 381.00
Блоки нижние левые 41.55.39.000А 354,68
Блочная обойма 86.55.42.000А 209.20
Блочная обойма (вз.86к.55.41.000А) 091.55.42.0000 337,2
Болт 091.60.00.1015 0,54
Болт откидной 086.24.00.1700 3.54
Бункер циклонов 091.91.07.0000 165,6
Вал 86.55.18.129 41,6
Вал 091.59.05.1001 64,5
Вал 091.59.05.1001-01 64,5
Вал 187.01.00.1012 80
Вал 190.01.02.1106 282
Вал 42.006.0894 257.00
Вал 86К.55.03.013А 164,14
Вал-шестерня 093.56.18.1028 35
Вал-шестерня 190.01.02.1108 64
Вал-шестерня 190.01.02.1109 99
Вал-шестерня 190.01.02.1111 20
Вал-шестерня 190.01.02.1116 19,6
Вал-шестерня 46.255.13.0305 24,6
Вал-шестреня 46.256.0518 16
Вал-шестреня 86.55.18.012 102
Вал-шестреня 86.55.18.111 15,2
Вал-шестреня 86.55.18.113 19,9
Венец 86.55.18.128 135
Вентиль регулирующий 041.26.03.0000 2,63
Вентиль регулирующий 041.26.03.0000-02 2,93
Верх сепаратора 091.55.03.0130 118
Верх сепаратора 097.55.03.0130 102
Вилка 74.55.02.128А 0,17
Винт 187.01.00.1016 8
Винт натяжной 091.55.30.0110 10,8
Винт натяжной 41.55.30.118А 13,9
Винт натяжной 86.55.30.127А 23,8
Вкладыш 041.55.04.1250 2,7
Вкладыш 091.55.66.0280,-01 24,8
Вкладыш 091.55.66.2160 3,68
Вкладыш 091.59.06.1001 0,4
Вкладыш (41А.55.04.013МН) 086.55.04.0340 2.00
Влагоотделитель 091.08.00.0000-02 57,8
Влагоотделитель наддолотный 091.08.00.0000 33
Воздуховод 86.37.00.020А 53,1
Втулка кондукторная 091.57.66.1000 92
Втулка 093.56.18.1009 5,4
Втулка 148.01.00.170 1,77
Втулка 187.01.00.1017 2,40
Втулка 41.55.30.132А 1,20
Втулка зубчатая 190.01.02.1101 6,20
Втулка зубчатая 190.01.02.1103 8,50
Втулка зубчатая 65.023.0265 6.20
Втулка зубчатая 65.027.0267 8.00
Втулка клиновая 41.55.04.113 12,7
Втулка кондукторная 093.56.66.1010 77.00
Гайка накидная 12 33.031.049 0,09
Гайка накидная 32 33.031.053 0,28
Гайка накидная 8 33.031.048 0,10
Гидроблок 091.02.61.0000-01 12
Гидроблок 091.02.62.0000 22
Гидрозамок 091.60.28.0151-01 36,1
Гидрозамок 12ТА 091.06.01.0112 3,6
Гидрозамок 16ТА 091.06.01.0114 3,80
Гидрозамок 12Р2А 091.28.00.0123-01 4,80
Гидрозамок Т-1КУ-32/320 091.28.00.0122 10,8
Гидрозамок 8Р2А 091.28.00.0123 4,80
Гидропанель 86К.28.00.012А 40
Гидроцилиндр 091.06.01.0000 234
Гидроцилиндр 148.01.00.022 36
Гидроцилиндр 33.043.034.000-10 21,9
Гидроцилиндр домкрата 086.09.01.0000 435
Гирлянда 091.55.13.0000 117
Гирлянда 091.55.13.0000-02 120
Головка бурового снаряда 091.59.06.0000 4445
Головка бурового снаряда 091.59.06.0000-01 4310
Демпфер путевой 086.07.08.0260 3,70
Диффузор 86.37.00.015А 45,13
Домкрат гидравлический 091.21.00.0000 505
Домкрат гидравлический 091.21.00.0000-01 505
Домкрат горизонтирования кабины 091.00.00.0331-01К 146
Домкрат горизонтирования кабины 091.00.00.0331-02К 149
Емкость для воды 086.02.08.0000 793
Жгут 091.29.00.0314 41
Жгут 091.29.00.0316 39,2
Жгут 091.29.00.241 12,7
Жгут 091.55.13.0170 85,75
Жгут 091.59.13.0170 32,7
Зажим 86К.55.03.021А 3,10
Захват долота 091.79.00.0110 1,99
Защелка сепаратора 093.56.02.0000 31
Защелка сепаратора 74.55.02.000А 25
Звездочка 086.02.56.1040-01 0,13
Звездочка 086.02.57.1710 0,10
Звездочка 086.02.65.1040 0,24
Звено гусеницы 188.01.01.1500 118,70
Звено гусеницы 79.01.01.148 76
Зонт 091.92.11.0131 32
Кабина 091.12.00.0000 1770
Каретка 086.55.04.0250 264
Каретка 091.59.06.0300 300
Каретка натяжения гирлянды 091.59.07.0000 340
Каркас машинного отделения 091.02.02.0200
Каркас мачты 091.59.01.0000 6150
Кассета верхняя 093.56.03.0112 243
Кассета нижняя 093.56.03.0125 214
Каток 148.01.00.160 68
Каток 190.01.01.1111 91.7
Каток 79.01.01.151 72.5
Клапан 086.07.13.1110 0.03
Клапан подпорный 086.02.57.0130 1.52
Клапан переливной 086.27.00.0150 1.10
Ключ 41.55.67.122А 66.40
Ключ 41А.55.67.020А 68.70
Ключ 208.17.01.1000 0.14
Ключ 7811-0150 С2Кд21хр ГОСТ2841-80 086.79.00.1220 2,96
Ключ 7811-0151 С2Кд21хр ГОСТ2841-80 086.79.00.1230 3,55
Ключ 7811-0153 С2Кд21хр ГОСТ2841-80 086.79.00.1250 3.6
Ключ 7812-0374 Ц15хр ГОСТ 11737-93 086.79.00.1210 0,023
Ключ 7812-0376 Ц15хр ГОСТ 11737-93 086.79.00.1210-02 0,044
Ключ 7812-0377 Ц15хр ГОСТ 11737-93 086.79.00.1210-03 0,062
Ключ 7812-0378 Ц15хр ГОСТ 11737-93 086.79.00.1210-04 0,098
Ключ 7812-0379 Ц15хр ГОСТ 11737-93 086.79.00.1210-05 0,167
Ключ 7812-0381 Ц15хр ГОСТ 11737-93 086.79.00.1210-06 0,336
Ключ 7812-0375 Ц15хр ГОСТ 11737-93 086.79.00.1210-01 0,403
Ключ четырехгранный 086.79.00.1170 0,11
Ключ верхний 091.55.67.0000 112
Кожух 086.09.00.1241 8.50
Колесо 093.56.18.1024 104
Колесо 190.01.02.1112 176
Колесо 190.01.02.1113 140
Колесо 86.55.18.114 93
Колесо ведущее 148.01.00.117 320
Колесо ведущее 187.01.00.1053 326,60
Колесо ведущее 190.01.01.1001 342
Колесо зубчатое 091.56.18.1017 68
Колесо зубчатое 65.004.13.0184 45.00
Колесо зубчатое 65.004.0312 53,5
Колесо натяжное 187.01.00.1015 273
Колесо натяжное 190.01.01.2003 273
Колесо ведущее 79.01.01.139 291
Колесо зубчатое 190.01.02.0160 117
Колесо зубчатое 190.01.02.1115 47.30
Колесо натяжное 190.01.01.0113 458
Колодка 187.01.03.0130 4.50
Колодка 86К.55.03.028А 2.50
Кольцо 086.09.00.1030 0.44
Кольцо 086.09.00.1080 0.20
Кольцо 086.55.18.1570 0.48
Кольцо 091.02.42.4002 0,01
Кольцо 091.55.40.1170 3,8
Кольцо 091.55.66.2110 2,9
Кольцо 61.55.08.128 0,8
Кольцо 61.55.08.129 0,49
Кольцо распорное 79.01.01.121 2,55
Кольцо защитное 091.55.40.1120 0,02
Коробка переходная N 1 086.13.00.0000 7,73
Коробка переходная N 2 086.15.00.000А 15,40
Коробка переходная 090.16.41.0020 15
Корпус 091.55.66.0210 160,00
Корпус 091.55.66.0220 115,00
Корпус 091.55.90.0100 22,7
Корпус подшипника 86К.55.03.208А,-01 20,82
Крышка подшипника 86К.55.03.207А,-01 5,2
Крепление мачты в раб.пол. 086.24.00.0000 165
Крестовина 091.55.66.2180 61,2
Кронштейн 086.02.14.9590 1,9
Кронштейн 086.10.00.0000 164
Кронштейн 091.55.03.0200 11,8
Кронштейн 091.55.66.0241 17.20
Кронштейн 091.55.67.0110 30.50
Кронштейн 191.01.02.0190 44,35
Кронштейн 196.01.01.9002 13,5
Кронштейн 33.041.0510 14,5
Крыльчатка 091.55.90.0400 11,2
Крышка 091.28.00.1006-01 0,32
Крышка 093.56.18.1002-01 0.90
Крышка 093.56.18.1025 9.90
Крышка 148.01.00.118 9,63
Крышка 148.01.00.180 19,5
Крышка 148.01.00.168 3.40
Крышка 190.01.01.2002 9.00
Крышка 79.01.01.122 12,5
Крышка 86.55.18.155 1.30
Крышка 148.01.00.166 0.54
Крышка 191.01.02.1101 19,3
Крышка 191.01.02.1102 3.10
Крышка подшипника 196.03.01.1000 61,5
Крышка подшипника 196.03.01.1001 53.00
Крышка 091.55.40.0140 52,7
Крышка подшипника 086.00.00.1270[1280] 30,7
Кувалда тупоносая кузнечная 1212-0003 086.79.00.1200 4.00
Лабиринт 187.01.00.0100 4,68
Лента гусеничная 187.01.00.0120 2901.00
Лента гусеничная 79.01.01.0111 2825.00
Лента гусеничная 005.01.01.0112-04 3083,50
Люнет 093.56.77.0000 175.00
Люнет 093.56.77.0000-02 178.00
Люнет 86.55.77.000А 170.00
Манжета 091.55.40.1110 0.35
Манометр контрольный 086.79.10.0000 0,83
Маслонасосная станция 091.02.69.0000 1063.00
Механизм свинчивания 091.55.66.0000 875.00
Механизм перекрытия вентиля 091.24.00.0150 65,7
Механизм подачи 091.56.30.0000 4738.00
Муфта стяжная 61.55.30.011А 29
Муфта 091.59.06.0400 188,5
Муфта 091.59.06.0400-01 187,00
Муфта шинозубчатая (41А.55.17.001) 086.55.17.0000 230.00
Направляющая 091.55.66.2150 5,4
Направляющая 41А.55.67.022А 20,74
Насосная установка 086.02.56.0000 145.00
Насосная установка 091.02.69.0500 214.00
Низ сепаратора 091.55.03.0110 113
Низ сепаратора 097.55.03.0110 112,00
Ниппель 091.02.50.4042 0,60
Ниппель, 10 33.033.001 0,03
Ниппель, 12 33.033.003 0,04
Ниппель, 8 33.033.002 0,02
Обогреватель 086.07.00.0470 31,5
Опора левая 086.03.01.0000 474
Опора левая 091.03.01.0000 590
Опора правая 086.03.02.0000 474
Опора блоков левая 41.55.16.000А 438
Опора блоков правая 41.55.31.000А 436,90
Опора сепаратора 091.55.11.0000 38,65
Опора сепаратора 091.55.03.0120 163,06
Опора правая 091.03.02.0000 590
Опорный узел 091.59.06.0200 1225,00
Траверса 091.59.06.0500 80,00
Опорный узел 86.55.08.000 839,96
Основание подшипника 086.00.00.1250(1260) 89,00
Ось 148.01.00.162 21,13
Ось 187.01.00.1013 52,00
Ось 187.01.03.1013 0,50
Ось 187.01.03.1016 0,21
Ось 190.01.01.1112 21,10
Ось 79.01.01.116 53,00
Ось гус. хода 148.00.00.111 950,00
Отвес 086.02.20.0000 1,50
Отсекатель 093.56.03.0119 6,50
Палец 41.55.03.130А 0,12
Палец 79.01.01.150 2.20
Палец 79.01.01.165 2,00
Панель 086.02.08.1010 34,87
Панель 086.02.08.1093 21,30
Опора блоков левая 41.55.16.000А 438.00
Опора блоков правая 41.55.31.000А 436.90
Опора левая 086.03.01.0000 474.00
Опора правая 086.03.02.0000 474.00
Опора сепаратора 091.55.03.0120 163.06
Опора сепаратора 091.55.11.0000 38.70
Опорный узел 086.55.08.0000 804.00
Опорный узел 091.59.05.0105 1440.00
Опорный узел 091.59.06.0200 1225.00
Опорный узел 091.59.08.0000 1440.00
Основание подшипника 086.00.00.1250 (1260) 89.00
Ось 187.01.03.1016 0.19
Ось балансира 79.01.01.116 53.00
Ось гус. хода 148.00.00.111 930.00
Отвес 086.02.20.0000 1.50
Отсекатель 093.56.03.0119 6.50
Палец 41А.55.03.0130А 0.12
Панель 086.02.08.1010 21.10
Панель 086.02.08.1093 21.30
Панель 086.02.42.0142 166.00
Панель 091.02.42.0360 163.00
Панель 091.02.48.0111 49,65
Панель 091.55.09.0110 27,06
Панель в сб.с гидроапп. 091.02.65.0850 20.20
Панель в сб.с гидроц. И КЛ 091.02.65.0210 68,90
Патрубок 086.27.00.0160-02 2.65
Патрубок 086.27.00.0160-04 2.90
Патрубок 086.27.00.0160-06 2.28
Патрубок 086.27.00.0160-08 2.88
Патрубок 086.27.00.0160-10 3.08
Патрубок 086.27.00.0160-14 1.25
Патрубок 086.27.00.0160-16 1.33
Патрубок 086.27.00.0280 ( 02 ) 1.70
Патрубок 086.27.00.2000 3.00
Патрубок 086.27.00.2001 6.00
Патрубок 091.02.69.0205 1,75
Педаль 091.55.03.0300 1.95
Педаль 093.56.03.1016 2.40
Переходник 091.02.50.4043 0,80
Переходник 090.41.01.1102 60.00
Переходник (эксп) (эскиз) 090.41.01.1103 42.00
Планка 187.01.00.1011 6.00
Платик 091.28.00.1125 2.93
Плита 091.55.66.0290 32,31
Плита домкрата 086.09.00.1110 60.00
Плита переходная 33.06.003.00.000-10 0,66
Поводок 091.55.66.2190 2.10
Ползун 091.55.05.1001 12,76
Ползун 091.55.66.0231 9.00
Ползун 093.56.06.1020 9.40
Ползун (41А.55.04.011МН) 086.55.04.0310 40.12
Ползун (41А.55.04.111МН) 086.55.04.1590 40.00
Полукольцо 086.55.17.2120 11.50
Полумуфта 091.55.17.0110 43.80
Полумуфта 041.26.04.1121 1.40
Полумуфта 086.02.56.1010 2.00
Полумуфта 086.02.56.1020 2.40
Полумуфта 086.02.57.1700 1.80
Полумуфта 086.02.57.1720 2.10
Полумуфта 086.02.65.1020 3.80
Полумуфта 086.02.65.1021 3.95
Полумуфта 086.02.65.1050 2.15
Полумуфта 091.02.50.1003 2.00
Полумуфта 091.02.69.1007 4.20
Полумуфта 091.02.69.1008 3.80
Полумуфта 091.02.69.1720 2.00
Полумуфта 091.55.17.0130 41.17
Полумуфта 093.56.17.0112 50.00
Полумуфта 091.55.17.0120 49.20
Полумуфта 091.59.06.0260 53.50
Полумуфта зубчатая 086.55.17.0210 59.90
Полумуфта зубчатая 086.55.17.2180 32.60
Полумуфта зубчатая 093.56.17.0111 53.60
Полумуфта зубчатая 66.001.13.0008 5.00
Полумуфта зубчатая 190.01.02.1102 5.00
Поршень 091.55.40.2000 40.00
Поршень 091.56.40.0113 40.00
Поршень (86.55.40.130) 091.55.40.0130 42.60
Пресс-масленка 086.06.00.0210
Привод хода 187.01.02.0000 2500.00
Привод хода 191.01.02.0000 2355.00
Прокладка 086.02.65.2380 0.13
Прокладка 086.02.65.2520 0.02
Прокладка 091.02.69.1025 0.01
Прокладка 091.56.26.1003 0.11
Прокладка 093.56.17.1001 8.90
Прокладка 187.01.00.1058-01 0.12
Прокладка 41А.55.17.213 8.90
Прокладка 79.01.01.118 0.02
Прокладка 79.01.01.166-01,-02 0.48
Проставка 091.02.50.4040 1.03
Проушина 41.55.04.124 5.30
Проушина 41.55.04.131 4.60
Проходник 86.55.08.162 1.84
Проходник прямой 091.02.69.1010 0.14
Проходник ввертный 33.033.065
Проходник ввертный 20х1-65 33.033.069 0.36
Проходник ввертный 25*1/4-71 33.033.071 0.50
Проходник ввертный 8*1/4-39 33.033.059 0.06
Проходник ввертный 8*3/8-41 33.033.061 0.07
Пружина 041.02.08.1170 0.004
Пружина 091.60.28.1110 0.03
Пружина 74.55.02.141А 0.10
Пульт N 1 091.12.21.0000 56.49
Пульт N 2 091.12.22.0000 44.00
Пульт N 1 091.07.21.0000 42.90
Пульт N 2 091.12.22.0000 41.00
Пульт управления гус.хода 086.07.15.0000 5.87
Рама гусеничного хода 187.01.01.000-01
Рама гусеничного хода 196.03.01.01000 сб
Балка распорная 091.79.00.0010Э 110.00
Распределитель 086.02.71.0100
Регулятор давления 086.07.13.0000 1.68
Редуктор 091.59.05.0100 1120.00
Редуктор 091.59.05.0100-01 1120.00
Редуктор 191.01.02.0100-02,-03
Редуктор 191.01.02.0100-04,-05
Редуктор 86.55.18.000 650.70
Редуктор 191.01.02.0100-00,-01 1850.00
Ремкомплект гидроцилиндра 33.043.030.0000
Ремкомплект гидроцилиндра 33.043.031.0000
Ремкомплект гидроцилиндра 33.043.034.0000
Ремкомплект цил. домкрата 086.09.00.0000
Ремкомплект цил. заваливания 091.06.00.0000
Ремкомплект цил. подачи 091.55.40.0000
Ремкомплект цил. подачи 86.55.40.0000
Ролик поддерживающий 196.01.01.0900 71.70
Ролик поддерживающий 196.01.01.0900-01 71.70
Ролик поддерживающий 79.01.01.124 25.80
Рукав 004.02.20.0135 17.60
Рукав 041.26.00.0203 9.70
Рукав 091.92.01.0142 0.85
Рукав Dy16 086.26.00.0191 5.00
Рукав Dy16 086.26.00.0221 0.65
Рукав Dy50 091.55.13.0120 55.00
Рукав в сборе 091.92.01.0140 1.10
Рычаг 091.55.03.1320 13.60
Рычаг 091.55.66.0271 143.40
Рычаг 093.56.03.1007 15.50
Рычаг 86.55.77.114А 8.00
Сборник 091.60.28.1006 0.30
Сепаратор 091.55.03.0000 793.00
Скоба 091.55.66.2170 40.30
Скоба 091.56.26.1004 0.07
Стакан 091.55.66.2270 26.20
Стекло 33.002.001-04 7.50
Стойка верхняя 093.56.03.0124-01 177.50
Стойка нижняя 093.56.03.0123 256.80
Стопор 86.55.08.018 35.00
Ход гусеничный 196.03.00.0000 23400.00
Ход гусеничный 196.03.00.0000-01 24000.00
Толкатель 093.56.03.0117 3.23
Тормоз ТКГ-300 187.01.03.0010 76.65
Траверса 41.55.04.011 МН 56.17
Тройник 091.02.50.0904 3.80
Тройник 086.09.00.1242 0.45
Тройник проходной, 12 33.033.204 0.26
Труба 091.02.50.0900 6.64
Труба 091.02.50.0903 6.32
Труба 091.02.50.0906 5.70
Труба 091.02.50.0907 1.70
Труба 41.55.30.133А 14.06
Труба 86.55.03.273А 0.63
Труба 091.02.50.0901 7.76
Трубопровод 091.02.69.0103 1.90
Угольник ввертный 8*3/8-38 33.033.155 0.10
Угольник ввертный 8*1/4-31 33.033.153 0.05
Угольник переходной 86К.28.00.141А-2 1.78
Уплотнение 86.55.72.023А. 5.40
Установка кондиц. 086.40.00.0000 142.00
Установка насоса для закачки воды 041.26.04.0002 96.50
Установка фильтра 091.02.69.0100 93.40
Установка фильтра 091.02.74.0000 26.40
Установка вентиляц. 091.55.90.0000 50.00
Установка вентиляц. 091.60.05.0110 82.00
Установка тали электрич. 091.59.80.0000 170.00
Установка высок.трансформатора 091.86.00.0000 2510.00
Установка кабины (на гидродомкратах) 091.00.91.0155 3402.00
Установка отдува буровой мелочи 091.57.37.0000 328.80
Установка отдува буровой мелочи 86.37.00.000А 343,6
Устройство для разбора бур.става 091.57.66.0000 867.00
Устройство пылеотбойное 091.55.72.0000 128.00
Фиксатор сепаратора 093.56.06.0000 97.10
Фильтр 086.02.57.0170 27.40
Фильтр 086.02.65.0493 0.33
Фильтр 091.08.05.0000 0.05
Фильтр гидравлический 091.02.65.0900 18.60
Фильтр рукавный 091.93.01.0000
Фланец 091.02.69.2000 2.00
Хомут 091.60.30.0110 1.12
Цапфа нижняя 091.55.03.1120 22.50
Циклон с улиткой 091.91.06.0000 278.00
Цилиндр 091.55.40.0150 528.00
Цилиндр 86.55.40.016А 530.00
Цилиндр заваливания 091.06.00.0000 246.00
Цилиндр верхнего ключа 41.55.67.016И 151.00
Цилиндр подачи 091.56.30.0100 992.00
Цилиндр подачи 091.56.30.0100-01 992.00
Шайба 148.01.00.115 2.00
Шестерня 091.56.18.1034 12.50
Шестерня 091.60.05.1001 14.10
Шестерня 093.56.18.1034 16.50
Шкаф 091.02.44.0000 342.00
Шкаф управления 091.02.42.0000 461.00
Шкив тормозной 191.01.02.0200 48.20
Шланг 091.55.13.1007 8.50
Шланг 091.55.13.1009-03 28.40
Шланг 091.55.13.1009-04 37.30
Шланг 091.55.13.1010-01 15.60
Шланг гидрокоммуникаций 091.55.13.0110 54.50
Шланг гидрокоммуникаций 091.55.13.0110-02 56.00
Шпиндель 086.55.08.1640 191.00
Шпиндель 091.59.06.1201 320.00
Шпиндель 091.59.08.1000 585.00
Штифт 091.02.50.4041 0.04
Штифт 091.55.17.1120 0.85
Штифт 093.56.17.1002 0.86
Шток 086.06.00.0110 60.10
Шток 086.09.00.0120 138.50
Шток 091.55.40.0110 329,80
Шток 33.043.001.008-00
Шток 33.043.002.008-11 3.40
Шток 86.55.40.017А 325.00
Штуцер 091.28.00.1120 0.16
Электрокоммуникации освещения (36v) 091.30.00.0000 40.30
Электронагреватель 091.02.08.0120 6.83
Электронагреватель 091.02.65.0480 6.60
Элемент фильтрующий 086.02.57.1380 0.04
Элемент фильтрующий 086.02.57.1390 0.12
Балансир 79.01.01.012 296.00
Блок гидроаппаратуры 091.55.50.0000 99.80
Гидроцилиндр 41А.55.66.035 59.90
Каретка натяжения гирлянды 091.60.07.0000 240.00
Натяжная каретка гирлянды 86К.55.05.000А 146.00
Колесо 65.044.13.0183 195.00
Маслонасосная станция 091.02.52.0000 1553.00
Механизм подачи 86.55.30.000А 4797.00
Муфта шинозубчатая 093.56.17.0000 234.00
Панель 091.07.08.0340 5.70
Пульт управления бурением 091.07.08.0000 93.40
Устройство буксировочное 091.79.03.0000 1259.50
Колесо 65.044.13.0182 135.00
Шкаф управления 086.02.42.0000 461.00

Буровой станок СБШ – 250 – 32 «Универсал»: сам приедет, сам пробурит

На ОАО «ЛМЗ «Универсал» — многопрофильной компании, входящей в состав «Нива-Холдинг» — создали принципиально новый для завода продукт — станок СБШ-250-32 «Универсал». Он предназначен для бурения вертикальных и наклонных (15˚ и 30˚ к вертикали) взрывных скважин при добыче полезных ископаемых открытым способом и других буровзрывных работ в породах с коэффициентом крепости 8-18 (по шкале проф. Протодьяконова) в районах с умеренным климатом.

Созданию станка предшествовал приход в холдинг коллектива, который имел за плечами более чем десятилетний опыт проектирования карьерной техники.

«Решение о выпуске подобных станков было принято потому, что, во-первых, он востребован на рынке, а во-вторых, наш холдинг вполне способен выполнить полный спектр работ по его производству.

В этом проекте был задействован не только наш завод, но и другие предприятия холдинга: филиал «Завод горно-шахтного оборудования» УПП «Нива», ДУП «Белгидравлика», ООО «Нива-Мотор» и другие.

Из необходимых комлектующих мы закупали только электрическое оборудование, двигатели и компрессорные установки, остальное — собственного производства.

Мы готовы к жёсткой конкуренции с зарубежными производителями, но при этом способны конкурировать качеством, скоростью производства и своими «фишками», которые будут выгодно отличать наш продукт. Конечно, на этом оборудовании работают узкие специалисты, поэтому оно должно быть достаточно унифицировано.

Изучив иностранные аналоги, мы попытались взять у них основу и улучшить какие-то не самые удачные моменты, чтобы сделать станок максимально комфортным в эксплуатации», — говорит начальник отдела внешнеэкономических связей и маркетинга ОАО «ЛМЗ «Универсал» Максим Кравченя.

СБШ-250-32 «Универсал» представляет из себя маневренную самоходную буровую установку на гусеничном ходу с электроприводами хода и вращения бурового става, а также гидравлической подачей на забой.

Эта 80-тонная машина почти 6 метров в ширину, а с поднятой мачтой её высота доходит до 15,5 метров. Взаимодействие механизмов и систем обеспечивают гидропривод, электропривод и гидропневматическая система.

Все технологические процессы — бурение, замена долота, сборка-разборка бурового става — механизированы. Оборудование способно работать в климатических условиях от –40 °С до +40 °С.

Удобные и безопасные условия для работы персонала обеспечивает просторная и комфортная кабина машиниста с кондиционером, виброзащищённым креслом и стёклами с электрообогревом. В кабине размещены все органы управления операциями бурения.

Проект по производству первого такого станка на предприятии запустили в 2014 году. Для этого создали конструкторский отдел из 30 специалистов, построили новый специальный цех, где созданы необходимые условия для сборки машин.

От старта работ до введения в эксплуатацию готового продукта прошло около трёх лет: первый станок уже успешно работает на карьере РУПП «Гранит» в городе Микашевичи Брестской области. Второй и третий станки пошли на экспорт в Россию на Новоангарский горно-обогатительный комбинат недалеко от г. Красноярска.

Их создали за семь месяцев. В будущем на предприятии планируют выйти на производительность 12 станков в год.

«Для нас это очень масштабный и перспективный проект. Уже сейчас у нас есть договоренности по нему на будущее с зарубежными заказчиками.

На данный момент мы делаем четыре модификации этих машин. В дальнейшем будем продолжать их совершенствовать.

Планируем производить станки как с электрическим, так и с дизельным приводом, будем создавать каркасно-платформенные станки тяжёлого типа.

У наших конструкторов уже намечены новые горизонты, к которым они будут стремиться», — говорит Максим Кравченя.


На правах рекламы

«Нива-Холдинг»
УПП «Нива» — управляющая компания холдинга
223710, Республика Беларусь,Минская обл., Солигорский р-н, ул. Заводская, 4,
тел.: (+375 174) 26-98-03
e-mail: [email protected] www.niva.by

(PDF) Автоматизированное устройство для изучения свойств горных пород при бурении взрывных скважин в карьерах

Проблемы развития в горной науке и горной промышленности

IOP Conf. Серия: Наука о Земле и окружающей среде 262 (2019) 012057

IOP Publishing

doi: 10.1088 / 1755-1315 / 262/1/012057

3

Анализ моделей показывает, что среди легко буримых пород есть карман труднодоступных для бурения

горных пород (хризотиловый серпентин перекристаллизован в антигорит и аморфный серпофит).Более ранний прогноз

не предусматривал сгущения зоны взрыва или размещения большего количества взрывчатых веществ в скважинах рядом с

карманом; в итоге взрыв оставил неразрушенным блок диорита вблизи горных пород повышенной прочности

согласно моделированию (рис. 4). Таким образом, результаты взрывных работ подтвердили прогноз по моделированию.

Исследования показали, что в однотипном массиве энергоемкость бурения колебалась в широких пределах

. Ключевыми факторами, определяющими столь широкий диапазон изменения энергоемкости бурения горных пород, были неравномерность

, чередование и влияние зон разломов.Также установлено, что установка СБШ-250МНА-32

потребляла мощность 134 кВтч на 1 м бурения скважины длиной 18 м, в том числе 20 кВтч на вспомогательные операции

. Энергоемкость бурения взрывных скважин (по мощности ротатора без учета мощности компрессора

, затраченной на выдувание стружки из ствола) в среднем составила 1,4 кВтч / м3.

3. Выводы

1. Разработана опытная версия автоматизированного устройства и программы для получения и интерпретации

данных о прочностных характеристиках горных пород при обработке взрывных скважин.

2. Работоспособность устройства доказана в горных условиях Уральского крупного горнорудного и

обогатительного комбината

(ООО «Ураласбест»).

3. Результаты испытаний могут быть интересны для многих шахт, работающих в массиве твердых горных пород, а также при проходке туннелей

и каменном строительстве.

4. Применение автоматизированного устройства снизит затраты на буровзрывные работы и повысит качество дробления горных пород

взрывными работами.

Благодарности

Работа поддержана в рамках Государственного контракта № 007-00293-18-00 (Тема №0405-

2018-0015), а также за счет внебюджетных средств из коммерческого контракта и Конкурсного

по проекту № 0405-2018-0001 (проект № 18-5-5-10).

Литература

[1] Тангаев И.А. Бурение горных пород и взрываемость, 1978 г. Москва: Недра

[2] Рогальский Б.С., Штогрин Е.А., Кушмир И.С. 1985 Оценка мощности бурения горных пород в карьере

Горный журнал Горный журнал № 7 с. 41–44

[3] Жариков С.Н. 2010 Определение прочности горных пород по параметрам валкового бурения в карьере

шахты Горный журнал № 7 с. 50–51

[4] Жариков С.Н., Шеменев В.Г. свойства горного массива при подготовке

к буровзрывным работам Взрыв.Дело № 111/68, с. 155–164

[5] Сухов Р.И., Шахматов Д.С., Панков И.В., Ивановская С.В., Вереса А.Ф. 1991 Энергоемкость

разрушения горных пород при бурении взрывных скважин Горный журнал № 3 с 26–28

[6] Реготунов А.С., Сухов Р.И. 2016 Результаты анализа данных прочности горных пород при бурении с использованием программно-аппаратного комплекса

Проблм. Недропольз. № 4, стр. 121–129

[7] Туро К. 1997 Прогнозирование способности бурения в туннелях в твердых породах буровзрывными работами

Труды Всемирного туннельного конгресса’97 Вена, Австрия Том 1 стр. 103–108

[8] Билгин N и Kahraman S 2003 Прогноз буримости при бурении взрывных скважин 1-й

Международный горный конгресс и выставка Турции-IMCET рp 177–182

[9] Луис Э.Искьердо и Лучано Э. Чианг 2004 Методология оценки удельного индекса энергии горных пород

с использованием скорректированных данных мониторинга скважинного бурения Mining Technology

(Trans. Inst. Min. Metall. A) Vol 113 рp А225 – А236 DOI: 10.1179 / 037178404225006218

[10] Келессидис В.К. 2011 Прогноз буримости горных пород по определенным на месте без ограничения

Прочность горных пород при сжатии

Журнал Южноафриканского института горного дела и

Металлургия Том 111 стр. 429–436

Микашевичский карьер zxc.вики

Карьер Микашевичи расположен к западу от городка Микашевичи в Беларуси. Ежегодно здесь добывают и перерабатывают около 15 миллионов тонн гранита, гранодиорита и диорита. Это самый большой карьер с такими породами в Европе. В настоящее время (по состоянию на 2019 год) длина карьера составляет около 3 км, ширина – 1,4 км, а дно выработки находится примерно на 150 м ниже естественной поверхности местности. Около 2500 сотрудников работают в две смены, добыча камня ведется в основном с весны до осени.С другой стороны, в зимние месяцы операции сосредоточены на обслуживании используемых машин и систем.

история

В 1963 году геологи исследовали почву под болотами к западу от Микашевичей и обнаружили многочисленные отложения горных пород. После этапа планирования, продолжавшегося с 1965 по 1968 год, в 1971 году начались необходимые подготовительные работы. В 1976 году карьер был введен в эксплуатацию.

Горнодобывающая промышленность

Перед выемкой породы снимается вскрыша высотой до 60 метров.Это делается с помощью скрепера, лопаты и экскаватора с обратной лопатой (включая НКМЗ ЭШ 11/70 или Volvo EC 700C). Затем обнаженные слои горных пород разрыхляются с помощью до 100 крупных взрывов скважин в год. Российские электрические буровые установки СБШ-250 МНА 32 забивают необходимые скважины в земле.

Разрыхленная порода с помощью электрического экскаватора Уралмаш ЭКГ загружается примерно на 70 самосвалов белорусского производителя БелАЗ и затем доставляется на дробильные установки. Камни, которые слишком велики для дробилки, заранее измельчаются гидромолотами.Несколько колесных бульдозеров и бульдозеров поддерживают маршруты, необходимые для транспортировки камня.

Продукты и приложения

На обогатительной фабрике горнодобывающий материал дробится, промывается и сортируется по разным размерам зерен. Это создает следующие конечные продукты:

Обработанный материал затем транспортируется непосредственно в зону погрузки с помощью конвейерных лент или временно хранится на складе. Около 90% ежегодно производимого объема транспортируется по железной дороге и 9% автомобильным транспортом.Около 1% годовой добычи осуществляется грузовыми судами и осуществляется через специально построенный канал, который через 6 километров впадает в реку Припять.

Большая часть производимого материала используется в их собственной стране или экспортируется в Россию. Но Литва, Латвия, Польша и Украина также входят в число стран-заказчиков. Заказчики в основном используют этот материал для строительства дорог и путей или для изготовления бетона.

музей

В 2015 году на месте был открыт музей, который быстро приобрел национальную известность и часто посещается школьными классами.В нем представлена ​​информация о добытой породе, историческом развитии карьера и методах добычи. Кроме того, представлены находки, которые были обнаружены при снятии верхних перекрывающих слоев. К ним относятся, например, окаменелости мамонтов и первобытных носорогов, возраст которых оценивается примерно в 400 000 лет.

источник

  • Вильгельм Вайсбекер, Катя Щедрова: Jahrbuch Baumaschinen 2020. Podszun-Verlag, 2019, ISBN 978-3-86133-934-2, стр. 5 и далее.

52.223923 27.418495 Координаты: 52 ° 13 ’26 .1 “ N , 27 ° 25 ‘6.6″ E

Отели рядом с funplex

Отели рядом с funplex
отелей рядом с funplex What 39 s New. Если вы когда-либо останавливались в глухих походах, чтобы посмотреть достопримечательности или посетить ту конференцию, и снова выходили в поход в конце долгого дня или даже более долгой ночи, вы точно знаете, о чем мы говорим.это открытый и закрытый семейный развлекательный центр площадью 25 акров, который открыт круглый год и ежегодно принимает более 500 000 гостей. Отличное место, чтобы привести друзей семьи, деловых партнеров и свиданий. Вай-фай. 6 миль на северо-восток Отели возле Флайерс Скейт Зона в 9 км к югу Отели возле Эллинг округа Камден 9 км к западу Отели возле Больница Виртуа в 6 милях к югу Отели возле Яхт-клуб Кларкс Лэндинг 7 милях к северу Отели возле Сахара Сэм 39 s 8 милях к югу Отели возле Диггерленд 8 милях к югу История Funplex Park and Rides.это крытый семейный развлекательный центр площадью 100 000 квадратных футов, который открыт круглый год и принимает более 500 000 гостей ежегодно. Полная информация о Funplex недалеко от Хьюстона, штат Техас. Подробнее. Рядом с основными достопримечательностями, такими как торговый центр Franklin Mills Outlet Mall Sahara Sam 39 s Water Park Парк развлечений Diggerland The FunPlex Philadelphia Zoo Peddler 39 s Village amp Please Touch Museum. Нет платы за отмену Expedia для изменения или отмены почти любого бронирования отеля. Какие отели поблизости самые лучшие? Funplex Funplex – одна из самых популярных достопримечательностей в Mount Laurel, где многие путешественники любят останавливаться поблизости.Карта Расстояние между Residence Inn by Marriott Omaha Aksarben Village и Fun Plex. В ресторане Firewater Grille ежедневно подают блюда местной кухни. Какие роскошные отели поблизости находятся рядом с Funplex The Westin Mount Laurel Hampton Inn amp Suites Mount Laurel и Springhill Suites by Marriott Mt. Wyndham Отели в Грили Выбор Отели в Грили Hilton Отели в Грили Популярные удобства. Посетите аутлеты Gloucester Premium, расположенные всего в 20 минутах езды от отеля. Боулинг. Аквапарк Fun Plex и аттракционы.Предлагает скидки на проживание и мотели в округе Камден и код области 856. OMNI расположен на площади 35000 кв. Staybridge Suites предлагает бесплатный завтрак, бесплатный доступ в Интернет, вечерние приемы, тренажерный зал и круглосуточную прачечную. Laurel Philadelphia Springhill Suites Mount Laurel и Residence Inn by Marriott Mt. 19 км Home2 Suites By Hilton East Hanover 5. 1. КОДЫ 2 дней назад с назад funplex mt laurel nj купоны Найти коды купонов КОДЫ 4 дня назад COUPON 8 дней назад funplex mount laurel nj купоны код купона west marine ноябрь 2020 игрушки r us 20 процентов купон на август 2019 ранчо ojai купоны 0.Множество типов аренды отскоков на ваш выбор: сафари с прыжками и бегом с препятствиями и банджи-бег. Super 8 By Wyndham Omaha I 80 West в Омахе, штат Невада Этот отель на 3. Больше. В конце концов, сливочный коктейль – лучший друг гамбургера. 32 km SpringHill Suites Mt. 909 Parsippany Boulevard Parsippany New Jersey 07054 США. Days Inn amp Suites by Wyndham Omaha NE 3 звезды. 2861 Синема Ридж Сан-Антонио Техас 78238. Fun Plex. Найдите лучшие отели рядом с Family FunPlex Greeley от AU 87 Расслабьтесь с нашим ценовым обещанием и БЕСПЛАТНОЙ отменой бронирования в некоторых отелях.9 из Fun Plex. Alexis P 05 29 19 Найдите 1 объявление, относящееся к Crossroads Hotel в Монклер на YP. Отели возле Funplex. Отели рядом с Funplex Mount Laurel на Tripadvisor Найдите 11 852 отзыва путешественников 4 370 откровенных фотографий и цены на 969 отелей возле Funplex в Mount Laurel, штат Нью-Джерси. Адрес 3320 24 Route 38 Mt Laurel New Jersey 08054 Отели, ближайшие к Funplex Указанные ниже цены являются средними. Найти рядом поиск. КОДЫ 27 дней назад КУПОН 8. В 6 милях от Вернер Парк находится стадион низшей лиги недалеко от Папиллион Небраска, пригорода к юго-западу от Омахи.7306 Q Street Ralston Omaha NE. 38 Bowling Lanes Laser Tag Mini Golf Go Karts Arcade Roller Skating Stadium Гольф-клуб – это общественное поле для гольфа, расположенное на 120 акрах в столичном регионе. 5-звездочный отель Бесплатная парковка Бесплатный Wi-Fi Ресторан Просторные номера Он расположен в Маунт-Лорел, примерно в 19 милях 31 км от столицы штата Трентон. Бесплатная отмена в большинстве отелей. Family FunPlex. Остановитесь в Sleep Inn amp Suites Airport от 87 ночей в Motel 6 Council Bluffs от 56 ночей Ramada Plaza by Wyndham Omaha от 90 ночей и более.См. Обзоры фотографии направления, телефоны и многое другое для расположения Crossroads Hotel в West Orange NJ. 801 779 2695. Испытайте Family FunPlex, не беспокоясь о том, как добраться до парка и обратно, остановившись в одном из наших 572 отелей и арендованных на время отпуска в нескольких минутах ходьбы или езды на автомобиле. Цена 51 за ночь. 27 мая 28 мая. By Hotel Class. На горе Лорел расположено 28 отелей и других вариантов размещения, так что вы можете найти то, что 39 идеально подходит для вашего пребывания. Цены от 35 долларов США.Найдите ОТЕЛИ в 08009, Берлин. Второй The Funplex в Mount Laurel N. Сравните выгодные предложения в более чем 329 отелях Fun Plex с Expedia Typhoon Falls. Допускается размещение домашних животных. Home2 Suites Восточный Ганновер, штат Нью-Джерси. 273. CODES 3 дня назад The ​​Funplex Mt. 9 от Funplex. 5 звезд Отели в Окленде 4 звезды Отели в Окленде 3 звезды Отели в Окленде By Hotel Brand. Благодаря доступности в более чем 22 000 городов по всему миру, сегодня все больше путешественников выбирают Agoda. Holiday Inn Express amp Suites Omaha South Ralston Arena и отель IHG.Могут применяться дополнительные условия. Мы показываем все отели во втором ряду отелей, зону Boardwalk, достопримечательности Family Kingdom и другие места рядом с Bordentown NJ С funplex. В нашем отеле, расположенном рядом с Houston Galleria, также есть изысканные рестораны, в том числе Destino, предлагающий восхитительные фермерские блюда на стол. К весне 2021 года в центре Миртл-Бич намечено построить тематический тропический парк развлечений с американскими горками и шестью другими аттракционами. 1501 65th Avenue Greeley CO 80634 970 350 9401 funplex greeleygov.Ниже перечислены только отели с почтовым индексом 19007. На набережной Камдена, расположенной всего в нескольких минутах от отеля, и в историческом районе Филадельфии есть фантастические достопримечательности для всех возрастов, такие как «Приключенческий аквариум», «Дом Уолта Уитмана», линкор «Нью-Джерси» или посещение концерта в павильоне BB amp T. 428. Зарегистрируйтесь. 19734281166. Проведите день, просматривая магазины или обедая в близлежащем торговом центре Cherry Hill. Омаха. Примечание. Гости имеют доступ к развлекательному комплексу по сниженной дневной цене 15 взрослый 10 ребенок Аренда тележки для гольфа 20 в день Космическая короткая поездка на крытой террасе пляжа Сансет-Бич соединяет кирпичный внутренний дворик и костровое кольцо, окруженное зеленой зоной 20.109. Увеличьте масштаб, чтобы увидеть выходы с автомагистралей, рестораны и другие достопримечательности возле отелей. 2. Mount Laurel NJ. Лучшие отели рядом с Funplex Mount Laurel Нью-Джерси КУПОН 8 дней назад Отели возле Funplex Mount Laurel на Tripadvisor Найдите 11 842 отзыва путешественников 4 400 откровенных фотографий и цены на 969 отелей рядом с Funplex в Маунт-Лорел, штат Нью-Джерси. Хорошая доступность и отличные цены. Откройте для себя лучшие предложения www. Ознакомьтесь с самыми популярными стилями и последними модными тенденциями в отеле Cherry Funplex, который предоставляет общие удобства курорта, т.е.Все, что вы можете себе представить под одной крышей. CODES 2 дня назад Посетив Funplex, дети проведут день, наполненный азартом и весельем. Сэкономьте на популярных отелях рядом с Fun Plex в Южной Омахе. Просмотрите список из 320 отелей Expedia 39, где можно остановиться ближе всего к Fun Plex. Лорел Маунт Лорел. Бесплатный беспроводной доступ в Интернет Добро пожаловать в OYO Hotels amp Homes. В соответствии с Законом о масках штата Колорадо, действующим до дальнейшего уведомления, всем лицам, находящимся на территории любого объекта города Грили, требуется закрытие лица.Аренда Bounce House возле Houston Funplex – отличный способ устроить вечеринку по случаю дня рождения вашего ребенка в 39 лет. com, чтобы найти лучшие предложения отелей в районе Фанплекс, от дешевых до роскошных, а также другие отели возле Фанплекс Брайтон на Tripadvisor Найдите 40 529 отзывов путешественников 29 146 откровенных фотографий и цены на 289 отелей возле Фанплекс в Брайтоне, Англия. 84 км Residence Inn Mt. Funplex – это огромное крытое развлекательное пространство площадью 200 000 квадратных футов в Хьюстоне, которое предлагает развлечения для всех поколений независимо от погоды.Выбирайте отели на основе рейтинга вашего бюджетного класса или конкретной тематики. В FUNPLEX VR PARK вы можете испытать до 150 виртуальных занятий. Подробнее. Embassy Suites Philadelphia Airport – это отель, в котором разрешено проживание с домашними животными, рядом с Funplex. В отеле есть 3. Бронируйте сейчас и платите потом в Expedia. Так что, если вы находитесь в городе и хотите весело провести время с семьей или друзьями, тогда это место, куда стоит отправиться. Сэкономьте на популярных отелях рядом с Funplex Mount Laurel Просмотрите Expedia 39 из 164 отелей и вариантов жилья, ближайших к Funplex.1 mi 4. Laurel Township Coupons 04 2021. Отели рядом с Funplex Mount Laurel на Tripadvisor Найдите 11 835 отзывов путешественников 4 372 откровенных фотографии и цены на 409 отелей рядом с Funplex в Маунт-Лорел, штат Нью-Джерси. 6700 Huebner Road San Antonio TX 78238 Телефон 1 210 523 1716. Двумя дополнительными розыгрышами являются аркадные игры и комната для лазертага. Bellevue Hotel in the Unbound Collection by Hyatt – это отель, в котором разрешено проживание с домашними животными, недалеко от Funplex, у которого есть 4. Он находится в 5 милях к юго-западу от центра Омахи к югу от 275 долларов США.Нужен отличный отель в Восточном Ганновере или жилье рядом с отелями Funplex Check out. В 3 милях от Funplex. Рейтинг 50 звезд. Еще один хороший вариант – Home2 Suites East Hanover NJ, расположенный всего в 0. Мы перечисляем 19007 лучших отелей и мотелей, поэтому вы можете просмотреть список отелей Бристоля ниже, чтобы найти идеальное жилье. 51. Забронируйте сейчас в Choice Hotels рядом с Funplex New Jersey в Восточном Ганновере, штат Нью-Джерси. Совершенно новый дом 3 спальни 2 ванны. La Quinta Inn amp Suites by Wyndham Mt. 1166 Наш отель расположен в центре города 39, недалеко от горы.Со скромного начала в 1995 году с ряда модульных зданий небольшая команда и всего 100 игровых автоматов Wildhorse Resort amp Casino выросла в геометрической прогрессии с 1 200 игровыми автоматами и командой из почти 1 000 человек. Отели рядом с Funplex Myrtle Beach Myrtle Beach на сайте Tripadvisor Find 20 143 отзывов путешественников 30 841 откровенная фотография и цены на 295 отелей возле Funplex Myrtle Beach в Миртл-Бич, Южная Каролина. 1717 South 67th Street Омаха NE. 67 км The Lily Inn 7. com Индор Марриотт Отель. Направления.Fun Plex является главным местом летнего отдыха в Небраске с 1979 года. Самый большой аквапарк в штате, а также различные аттракционы для семейного отдыха и детских аттракционов. Fun Plex идеально подходит для однодневного отпуска или отдыха. Найдите дешевое жилье рядом с Funplex в Маунт-Лорел. 5 170 отзывов. 27 км Staybridge Suites Philadelphia Mt Laurel Посмотреть все отели рядом с Funplex на Tripadvisor Карта отелей рядом с автомагистралью NJ Turnpike на выходе 4 Mt Laurel NJ. Остановившись в отеле Hampton Inn amp Suites Mount Laurel Moorestown, штат Нью-Джерси, в районе Маунт-Лорел, вы окажетесь в 10 минутах езды от торгового центра Moorestown и Funplex.Браслет – ваш пропуск к безграничным развлечениям в Funplex. Приходите пораньше и оставайтесь столько, сколько хотите. 08326 Residence Inn by Marriott Omaha Aksarben Village. В 1,6 км от отеля Fun Plex находится парк развлечений, расположенный на улице 7003 Q в районе Ралстон в Омахе, Небраска. Подробнее Как далеко находится автобусная остановка от Funplex в Восточном Ганновере, штат Нью-Джерси. Ближайшая автобусная остановка до Funplex в Восточном Ганновере, штат Нью-Йорк, находится в 4 минутах ходьбы. В боулинге с десятью дорожками гости могут посоревноваться в идеальной игре.Исторический музей Смитвилля и историческая Филадельфия идеально расположены недалеко от отелей Ближнего Востока, Ганновера, штат Нью-Джерси. Найдите время и посетите одни из самых удивительных аттракционов и горок в городе. Laurel at Bishop 39 s Gate – рекомендуемые отели на KAYAK, расположенные в нескольких минутах ходьбы. 00-звездочный отель, которому всего 5. Подарите своей семье день, наполненный острыми ощущениями и азартом. Отправьтесь в путешествие по Восточному Ганноверу 39 The Funplex NJ. Этот отель не экономит на бесплатных услугах: гостям предоставляется бесплатный завтрак “шведский стол”, бесплатный Wi-Fi и бесплатная самостоятельная парковка.Найти отель своей мечты рядом с Funplex легко, если вы выполните поиск здесь, на Expedia. Ремон помог нам совершить отличную экскурсию. Сама Planet Maze – это мягкий лабиринт с шариками, чтобы прыгать по гигантским горкам, веревкам и качелям из пенопласта. Новое бронирование 1 888 389 4121 Групповые продажи 1 888 494 8863. В соседнем боулинг-баре есть 16 дорожек и ночной боулинг. Отели рядом с Funplex Game Zone Indore на Tripadvisor Найдите 1 880 отзывов путешественников 4 378 откровенных фотографий и цены на 302 отелей возле Funplex Game Zone в Индоре, Индия.Laurel заняла 7 место из 30 отелей в Mount Laurel и 4 место из 5 на сайте Tripadvisor. Отели рядом с Funplex Mount Laurel Найдите 56 предложений от отелей. Agoda. Его две аттракционы – это гималайские мини-американские горки и бамперные машины. Зарабатывайте бесплатные ночи с нашей гарантией цены и упростите бронирование в отелях. Детям от 8 лет понравится лазертаг Laser Storm, а также мини-гольф с 18 лунками на открытом воздухе. Если вы весело проводите время в The Funplex, вам понравится расположенный поблизости роликовый каток Florham Park и железнодорожный музей Уиппани.com Запланируйте посещение Bandera Bowl и Funplex. 30 выкл. 3 дня назад Купоны на Funplex In Nj couponsanddiscouts. Сэкономьте до 75 на отелях в Омахе, штат Невада. Парк развлечений The Funplex, Парсиппани – ищете отели поблизости. Найдите ближайшие отели по 44 низкой цене. Арендуйте Suite для вашего следующего корпоративного мероприятия, дня рождения или особого события. Возможно, вы захотите рассмотреть один из вариантов, популярных среди наших путешественников. Holiday Inn Express amp Suites Omaha South Ralston Arena 0. 5 mi 10.Самая низкая цена за сутки для 2 взрослых за последние 24 часа. Цены и доступность могут быть изменены. Эта цена колеблется в зависимости от времени года. Лавр у епископа 39, ворота 12. Фитнес-центр. Это место находится примерно в пяти милях от большинства отелей в Маунт-Лорел, которые сгруппированы вдоль шоссе 73 возле входов на автомагистраль Нью-Джерси и трассу I 295. Соберите 10 ночей и получите 1 бесплатный пакет The Funplex. его относительно небольшой салон.8. Отель расположен всего в 3. Отели рядом с Family FunPlex Отели возле Colorado Model Railroad Museum Отели рядом с Pawnee National Grasslands Отели рядом Poudre River Trail Отели рядом с Funplex Hotels Авиабилеты в Mount Laurel Мероприятия в Mount Laurel Funplex Прокат автомобилей Mount Laurel Holiday Packages COVID 19 предупреждение Требования к поездкам быстро меняются, включая необходимость тестирования на COVID 19 перед поездкой и карантина по прибытии. Отель расположен прямо на I 80 на 72-й улице и в нескольких минутах от нескольких районов. Добро пожаловать на серебряную годовщину Wildhorse Resort amp Casino. Мы празднуем 25 лет развлечений и гостеприимства победителей в течение всего месяца.КОДЫ 8 дней назад Код купона Funplex обновляется ежедневно в 2021 году. Quality Inn amp Suites Nj State Capital Area Morrisvlle. Сэкономьте на большом количестве отелей в Восточном Ганновере Восточный Ганновер известен своим оперным театром и развлечениями. Вы всегда можете найти лучший отель The Funplex для ваших нужд, бронируя у нас на Expedia. Забронируйте онлайн для мгновенного подтверждения и круглосуточной поддержки в режиме реального времени Funplex – это закрытый семейный развлекательный центр площадью 100 000 квадратных футов, который открыт круглый год.Требования к высоте 46 дюймов в высоту. Забронируйте сегодня Wildhorse Resort amp Casino с радостью приглашает вас насладиться нашим новейшим проектом расширения Wildhorse Family FunPlex. Теперь откройте это красивое просторное сооружение, в котором есть современный 24-полосный боулинг-центр, современная игровая зона с аркадными играми, предлагающая более 30 игр, чтобы развлечь и увлечь. и ресторанный дворик с четырьмя новыми ресторанами, предлагающими широкий выбор вкусной еды и напитков в отелях рядом с межконтинентальным аэропортом имени Джорджа Буша (IAH). Все, чем можно заняться в Хьюстоне. Я пошел в Funplex в качестве клиента и так полюбил его, что стал сотрудником.95 миль Hampton Inn Omaha Midtown Aksarben Area 1. Лорел Черри Хилл. Laurel Cherry Hill входит в тройку лучших роскошных отелей рядом с Funplex. 55 миль DoubleTree by Hilton Omaha Southwest 2. Ознакомьтесь с нашими лучшими предложениями на 4-звездочные отели рядом с Fun Plex ниже Magnolia Hotel Omaha – 4. Бесплатная отмена. Funplex Funpark предлагает развлечения для всех. Ваша семья будет в восторге от игры в мини-гольф, верховой езды, картинга, лазания по каменной стене и многого другого. Не нужно часами сидеть в машине. Funplex предлагает так много развлечений так близко от дома. Этому отелю 3 года.Вот почему мы нашли эти замечательные отели возле Family FunPlex, в которых разрешено проживание с домашними животными. Fun Plex Hotels Авиабилеты в Южную Омаху Прокат автомобилей в Fun Plex Южная Омаха Пакеты для отдыха Предупреждение о COVID 19 Требования к путешествиям быстро меняются, включая необходимость тестирования на COVID 19 перед поездкой и карантина по прибытии. Лорел и Джерси-Шор, а также два помещения для проведения мероприятий и комфортабельные номера – это то, что вам нужно для успешного празднования. Чтобы заправиться, гости могут сделать пит-стоп в Omni Grille, чтобы попробовать свои полностью укомплектованные закуски из гамбургеров или приготовить собственную пиццу.Прочтите отзывы пользователей о более чем 590 000 отелей по всему миру и забронируйте отель на Expedia уже сегодня Найдите и сравните отличные предложения на отели возле Family FunPlex в Грили. Houston Funplex – это парк развлечений для всей семьи, расположенный на Бичнат-стрит в Хьюстоне. Отели рядом с Fun Plex Отели рядом с Fun Plex Текущая страница Горящие предложения от отелей в Fun Plex Мы скрываем названия отелей, чтобы вы могли найти 4-звездочные отели по 2-звездочным ценам. Получите максимум удовольствия от поездки с Expedia. Отели рядом с Bounce Fun Plex Предупреждение о COVID 19 Требования к путешествиям быстро меняются, включая необходимость предварительного тестирования на COVID 19 и карантина по прибытии.From Business Funplex – это открытый и закрытый семейный развлекательный центр, расположенный на территории более 25 акров. Отели рядом с Funplex Расположение расположение мантра актуальна как для путешествий, так и для недвижимости. Возможно, вы захотите обдумать один из вариантов, популярных среди наших путешественников. OYO Hotel East Hanover NJ 10 0. 144. 4 от Отмена бесплатно для большинства отелей. Найти отель своей мечты рядом с Family FunPlex легко, если вы выполните поиск здесь, на Expedia. 6 миль 7. Сегодня 12:00 10:00 Все часы.Отели рядом с Fun Plex Omaha на Tripadvisor Найдите 7 339 отзывов путешественников 9 826 откровенных фотографий и цены на 247 отелей возле Fun Plex в Омахе, штат Нью-Йорк. Бесплатное приложение для купонов для iphone и android. Отель Funplex расположен в семейном районе Маунт-Лорел, известном своими ресторанами и спортивными мероприятиями. 27 км Omaha Marriott Downtown Capitol District Посмотреть все отели рядом с Fun Plex на Tripadvisor Арендуйте все, что хотите, для незабываемого посещения Houston Funplex в Хьюстоне, штат Техас. Все заказы на еду ПРИНИМАЮТСЯ ТОЛЬКО.Благодаря нашему идеальному расположению гости могут посетить популярные достопримечательности, такие как семейный аквапарк Sahara Sam 39 s, Funplex и Adventure Aquarium. Нью-Джерси. От быстрых горок до игровых площадок для всей семьи. Аквапарк Splash Zone на берегу Джерси в Вайлдвуде, штат Нью-Джерси, развлекает всех все лето. Первый развлекательный комплекс в Восточном Ганновере N. Узнать больше Торговый центр на Шорт-Хиллз предлагает идеальные условия для заслуженного отдыха количество покупок Сейчас 100 Было 1 6 5 на сайте Tripadvisor Hampton Inn by Hilton Philadelphia Mt.Отели рядом с Family FunPlex Отели рядом с Family FunPlex Текущая страница Горящие предложения от отелей в Family FunPlex Мы скрываем названия отелей, чтобы вы могли найти 4-звездочные отели по 2-звездочным ценам. Под крышей есть боулинг, батуты, катание на коньках, картинги и даже колесо обозрения. Aloft by Marriott Omaha West 3 звезды. Comfort Inn and Suites находится рядом. Остановившись в отеле Comfort Inn amp Suites, вы окажетесь в центре Омахи, недалеко от Fun Plex и Университета Небраски в Омахе. Очень совместный.Двухзвездочная недвижимость. Funplex Восточный Ганновер. Element Omaha Midtown Crossing – это отель, в котором разрешено проживание с домашними животными, рядом с Fun Plex, у которого есть 3. Найдите лучшие отели рядом с Bounce Fun Plex Williamsport от AU 103 Расслабьтесь с нашим ценовым обещанием и БЕСПЛАТНОЙ отменой бронирования в некоторых отелях. Гостиницы Ночные клубы Паркинг Кинотеатры Обзоры. Выбор отеля вблизи Fun Plex широко варьируется от роскошных отелей до доступных гестхаузов. https rushfunplex. Funplex, у которого есть два существующих парка в Нью-Джерси, также включает в себя аркадные игры с баром и рестораном и комнаты для вечеринок для частных мероприятий.Отели рядом с Houston FunPlex Houston на Tripadvisor Найдите 2 707 отзывов путешественников 35 636 откровенных фотографий и цены на 781 отель возле Houston FunPlex в Хьюстоне, штат Техас. com. 5 mi 13. Мы находимся в нескольких минутах от исторических достопримечательностей Филадельфии, включая Зал Независимости Колокола Свободы и Музей американской революции. Совершенно новый парк развлечений Funplex, расположенный по адресу 1405 N Ocean Blvd Myrtle Beach SC 29577, откроется 21 мая 2021 года и наполнен массой развлечений для всех в вашей семье. Открытый аттракцион Миртл-Бич включает семь аттракционов, бар и ресторан, а также великолепные виды. океана в Fun Plex Hotels. Рейсы в Южную Омаху. Аренда автомобилей Fun Plex. Южная Омаха. Праздничные пакеты. Предупреждение о COVID 19. Требования к путешествиям быстро меняются, включая необходимость предварительного тестирования на COVID 19 и карантина по прибытии.Сравните 13 отелей рядом с Bounce Fun Plex в Селинсгроув, используя 1473 реальных отзыва гостей. Отели рядом с Fun Plex Текущая страница Отели рядом с Fun Plex Предупреждение о COVID 19 Требования к путешествиям быстро меняются, включая необходимость предварительного тестирования на COVID 19 и карантина по прибытии. Распродажа только сегодня по купонам и скидкам. К услугам гостей круглосуточная стойка регистрации и бесплатный Wi-Fi на всей территории. Список отелей легко найти на странице города Omaha NE, где есть удобные инструменты поиска и подробная информация об отелях.Зарабатывайте бесплатные ночи и получайте нашу гарантию цены, как никогда просто бронирование в отелях не было таким простым. В 3 км от Funplex, что делает его прекрасным местом для проживания. 00-звездочный отель Funplex Hotels Авиабилеты в Mount Laurel Чем заняться в Mount Laurel Funplex Прокат автомобилей Mount Laurel Holiday Packages Предупреждение о COVID 19 Требования к путешествиям быстро меняются, включая необходимость предварительного тестирования на COVID 19 и карантина по прибытии. 2020 Briggs Road Mount Laurel, штат Нью-Джерси. 8 миль 1. Расположенный на плотине Шамокин, США, это место предлагает 18-луночный батут для гольфа в помещении, надувные отскоки и зону для малышей, а также предлагает вам несколько действительно крутых пакетов для вечеринок, которые превратят ваш праздник в взрыв.Houston Funplex приветствует стремление обеспечить безопасную и развлекательную среду для всех. Найдите дешевое жилье рядом с Fun Plex в Южной Омахе. Футовое пространство заполнено аттракционами, обеспечивающими развлечения для всей семьи и компании. 42 mi Holiday Inn Express amp Suites Omaha South Ralston Arena 2. 16175 Stevens Pointe I 80 Exit 439 Gretna NE 68028. Остановившись в отеле Temperance House в Ньютауне, вы будете в 3 минутах ходьбы от театра Ньютаун и в 5 минутах езды от Государственный парк Тайлер.Quest Apartment Отели в Окленде Quality Inns в Окленде Отели Novotel в Окленде Ramada Отели в Окленде Отели Accor в Окленде Отели Best Western в Окленде Wyndham Отели в Окленде InterContinental IHG 49 Отели возле Fun Plex в Южной Омахе Орбиц. Получить подробную информацию Заявить о своем объявлении. 3 марта 4 марта. 3 мили 0. бассейн, джакузи, мини-гольф, водные горки, большая детская площадка и т. Д. Также поблизости есть множество отличных магазинов. Найдите дешевые отели и отели со скидками в Бристоле, штат Пенсильвания, для предстоящего отдыха или групповой поездки на конференцию.Расположенный недалеко от Funplex Mount Laurel, наш отель идеально подходит для семей, посещающих район 3305 Coastal Highway Ocean City MD. Хорошо 503 отеля. Южная Каролина. Отели рядом с Восточным Ганновером, штат Нью-Джерси, показаны ниже в порядке убывания ближайшего к нему расстояния. 5 из 5. Университет Небраски в Омахе находится в 5 минутах езды от отеля. Помимо шумных игровых автоматов и крытого центра развлечений The Funplex s Современное состояние площадью 35 000 кв. М. Зарабатывайте Orbucks, бронируя билеты на отели и мероприятия в Orbitz и обменивая их в более чем 385 000 отелей по всему миру.Мы сразу выезжаем на I 295 примерно в 30 минутах езды от международного аэропорта Филадельфии. Средняя оценка Ищете отели в Грили возле Family FunPlex Найдите дешевые предложения для широкого выбора отелей рядом с Family FunPlex от CA 73. 50 км от Family FunPlex. Описание отеля Рядом с музеем Морриса Остановившись в отеле HYATT House Morristown в Морристауне, вы окажетесь в историческом районе, в 5 минутах езды от музея Морриса и Мемориальной больницы Морристауна. 91 731 477 7777. С прекрасными удобствами и комнатами на любой бюджет сравните и забронируйте отель рядом с Funplex New Jersey сегодня.Лучшие отели возле Funplex Mount Laurel Нью-Джерси КОДЫ 5 дней назад Отели возле Funplex Mount Laurel на Tripadvisor Найдите 11 842 отзыва путешественников 4 400 откровенных фотографий и цены на 969 отелей рядом с Funplex в Маунт-Лорел, штат Нью-Джерси. Ищете Omaha Hotel 2-звездочные отели от 54 и 3 звезды от 90. Нужен отличный отель в Грили и окрестностях или проживание рядом с отелями Family FunPlex Check out. У нас есть 39 отелей на выбор в радиусе 5 миль от Funplex. Нажмите «Посмотреть тарифы», чтобы увидеть тарифы на ваши даты.3320 24 Route 38 Mount Laurel NJ 08054 Проезд. 52 км Hampton Inn amp Suites Mount Laurel Moorestown 2. Подробнее Сэкономьте на покупках в торговом центре Cherry Hill, который находится всего в 7 милях езды по шоссе. 11 апр. 12 апреля. См. Наш путеводитель по отелям рядом с выходом 4 на магистраль Нью-Джерси. Особенности. Этот отмеченный наградами семейный развлекательный центр площадью более 25 акров стал местом проведения корпоративных вечеринок или просто семейного отдыха. fun Inside A Boardwalk, который захватывает все развлечения на берегу с AirShot и Fun A Whirl rides и Electric Go Karts Боулинг на 16 дорожек Laser Tag Arcade XD Dark Ride Foam Frenzy Ocean Сэкономьте на популярных отелях рядом с Fun Plex South Omaha Browse Expedia 39 s выбор из 320 отелей и вариантов жилья, ближайших к Fun Plex.Настройте пакет, включив в него аттракционы Funplex, такие как картинг или виртуальная реальность. Отель расположен всего в 4-х от Family FunPlex. Этот отель предлагает самый современный гостиничный пакет. H 2 Схема № 54 Meghdoot Garden Виджай Нагар Индор 452010 Индия. Comfort Inn Greeley – это отель, в котором разрешено проживание с домашними животными, недалеко от Family FunPlex, в котором есть 2. Houston Funplex предлагает жителям Хьюстона возможность безграничных развлечений, которые понравятся воображению и духу всех возрастов. Бронируйте через Expedia.4 км 3-звездочный отель Бесплатный завтрак Бесплатная парковка Бесплатный Wi-Fi Центральное расположение Ближайшие отели находятся к юго-западу от Funplex вдоль I 295. 4 123 лайка 78 говорят об этом 3 540 были здесь. Wotif It 39 s Aussie for Travel. КОДЫ 8 дней назад Купоны Funplex Mount Laurel. КОДЫ 4 дня назад rush funplex купоны Найдите коды купонов. 13 016 лайков 89 говорят об этом 14 785 были здесь. Хорошо 664 отеля. 92. 8 mi 4. Телефон Funplex VIP Bowling Suite в комплекте с 6 частными дорожками для боулинга и аудио / видео оборудованием в современной атмосфере лаунджа.По гостиничному бренду. Отели рядом с Family FunPlex Greeley на Tripadvisor Найдите 4 247 отзывов путешественников 2 089 откровенных фотографий и цен на 109 отелей рядом с Family FunPlex в Грили, Колорадо. FUNPLEX VR PARK – это новейшее развлечение в помещении, сочетающее новейшие достижения виртуальной реальности с физической активностью и демонстрирующее лучшие цифровые развлекательное программное обеспечение в мире. меню. Рядом со мной Ешьте Play Путешествия Магазин Купоны Спа События. Сравните цены 225 отелей в Омахе на KAYAK сейчас. com Испытайте самое сладкое времяпрепровождение в жизни 39 с сегодняшними 39-ми годами. Я пошел в Funplex в качестве клиента и так полюбил его, что стал сотрудником.4 км от Funplex. отели открываются возле парка развлечений Funplex, идущего в центр города Миртл-Бич. Отели рядом с Fun Plex Предупреждение о COVID 19 Требования к путешествиям быстро меняются, включая необходимость тестирования перед поездкой на COVID 19 и карантина по прибытии. Лорел Черри Хилл 0. 7 от Funplex. Family FunPlex открыт с ограниченным графиком работы и ограничениями из-за COVID 19. Sadiqmsa 07 24 19. Отели рядом с FunPlex Fun Park East Greenbush на Tripadvisor Найдите 11 466 отзывов путешественников 343 откровенных фотографии и цены на 224 отелей рядом с FunPlex Fun Park в Ист-Гринбуше, штат Нью-Йорк .Отели рядом с Funplex East Hanover на Tripadvisor Найдите 19 191 отзыв путешественников 817 откровенных фотографий и цены на 1 546 отелей возле Funplex в Восточном Ганновере, штат Нью-Джерси. Больше фотографий. Пожалуйста, сделайте заказ перед посещением. Укрывшись от прохлады современных инноваций, с сегодняшним Groupon для 8 вы получите два абонемента на весь день в The Funplex в Восточном Ганновере по цене 16. Где остановиться Family FunPlex. Days Inn by Wyndham Greeley – это отель, где разрешено размещение с домашними животными, недалеко от Family FunPlex, в котором есть 2.Отточите свои гоночные навыки в Funplex и примите участие в небольшом картинге. Получить ставки. 00 звезд. Отели рядом с достопримечательностями в Funplex. за ночь. Хотя вкусы меняются, и некоторые достопримечательности, такие как тренировочные площадки, со временем теряют популярность, Funplex имеет «критическую массу аттракционов, которые в целом нравятся всей семье», – сказал Лан. В Planet Maze Funplex есть три уникальных зоны, две из которых отлично подходят для дождливого дня. 43 km OYO Hotel East Hanover NJ 10 5. Перейти на веб-сайт.Некоторые из популярных местных пунктов меню включают в себя яичные роллы с авокадо New York Strip и кукурузные сливки с ребрышками и закуски из кальмаров. Коды бесплатных купонов Funplex Mt Laurel Nj Coupons. Мы продаем лучшее жилье недалеко от Восточного Ганновера, штат Нью-Джерси, поэтому вы можете просмотреть доступные варианты проживания в Восточном Ганновере, штат Нью-Джерси, ниже и забронировать идеальный отель. Сравните 26 отелей возле Family FunPlex в Грили и окрестностях, используя реальные отзывы гостей. Fun Plex Waterpark amp Rides 7003 Q St Omaha NE 68117 Fun Plex в Омахе, штат Нью-Йорк, находится в независимом владении и управлении и не является аффилированным лицом какой-либо другой компании с таким же названием.Партнер по аренде Cloud of Goods доставит ваши арендованные апартаменты Houston Funplex в Houston Funplex. Если вы хотите быстро перекусить или сделать покупки на день, загляните в торговый центр Cherry Hill. дней назад Rush Athens Athens GA Groupon Сентябрь 2020 КОДЫ Получить предложение rush athens промокод groupon День рождения ребенка 39 лет – всегда захватывающий день, а развлекательный центр Rush Athens – это место, где дети могут укутать себя в эти выходные серией безумных веселья в Bounce Fun Plex Shamokin Dam. 182 Нью-Джерси 10 Ист-Ганновер, штат Нью-Джерси, 07936 Проезд.футов. 6,4 км от Funplex Отель Hampton Inn amp Suites Mount Laurel Moorestown расположен в городе Маунт-Лорел. Другие достопримечательности в этом районе включают Funplex. Отель расположен всего в 14. Грили: отели с бассейном: отели с бассейном в городе Грили рядом с достопримечательностями. Местоположение на. Забронируйте сегодня Funplex Hotels Авиабилеты в Mount Laurel Прокат автомобилей в Funplex Mount Laurel Праздничные пакеты Предупреждение о COVID 19 Требования к путешествиям быстро меняются, включая необходимость предварительного тестирования на COVID 19 и карантина по прибытии.Ведущий отель класса люкс в пригороде Парсиппани с легким доступом ко всем основным автомагистралям из списка Fortune 500 Companies. Центр города Морристаун и магазины. Особенности района. Отели рядом с I 80 на NE 370, выход 439. Отели рядом с Funplex 0. Fun Plex Hotels Рейсы в Южную Омаху Аренда автомобилей Fun Plex Южная Омаха Пакеты для отдыха Предупреждение о COVID 19 Требования к путешествиям быстро меняются, включая необходимость предварительного тестирования на COVID 19 и карантина по прибытии. com 39 s Форма безопасного онлайн-бронирования позволяет легко забронировать отель в непосредственной близости от Fun Plex.8 миль 1. Места для проживания рядом с Funplex. com Получите скидку 30 на купон Fun Plex подробнее с промокодами Fun Plex Скидка 30 на скидку Всего 21 активный развлекательный комплекс. Получать оповещения Получать оповещения Дополнительная информация. 5 от Fun Plex. Остановитесь в отелях и других местах проживания рядом с музеем «Представь, что для детей 39», музеем Морриса и Музеем ранних промыслов и ремесел. Позвоните по телефону 855 242 5168. Забронируйте сейчас и сэкономьте без платы за отмену. 1806 Юг 2000 Западные Сиракузы Юта 84075 США. lanewgela 07 29 20. Открыто в воскресенье с 7:00 до 22:00, понедельник, четверг, 11:00, 22:00, пятница, 11:00, полночь, суббота, 7:00, полночь.В 21 км от Funplex. 7003 Q St Omaha NE 68117. Завтрак, обед и ужин теперь подаются ежедневно. Этот отель располагается в пределах легкой доступности от следующих достопримечательностей и объектов: Торговый центр Westroads и Замок Joselyn. Изучите обзоры фотографий и меню и найдите идеальное место для любого случая. Fun Plex – небольшой недорогой парк развлечений в Омахе, Небраска. Вы всегда можете найти лучший отель Family FunPlex для ваших нужд, бронируя у нас на Expedia. Воспользуйтесь бесплатной отменой бронирования в большинстве отелей. Забронируйте онлайн с оплатой в отеле. Закрыто сегодня все часы.10. Hotel di dekat The Funplex Mount Laurel Temukan посмотреть фотографии отеля Mount Laurel di Tripadvisor. 11. См. Обзоры, фотографии, номера телефонов и другие сведения о расположении гостиницы Crossroads в Монклер, штат Нью-Джерси. Отели ниже перечислены в порядке их удаленности от парка развлечений Fun Plex. Сэкономьте на популярных отелях рядом с Fun Plex South Omaha. Найдите на Expedia 39 выбор из 320 отелей и вариантов жилья, ближайших к Fun Plex. 3. au. 9 миль 1. 3 мили от I 80 на NE 370 съезд 439.Театр Bumper Cars 4D Motion и ультрасовременная аркада. Не знаете, где остановиться в 2021 году. Найдите отличные отели рядом с Национальными пастбищами Грили Пауни с реальными отзывами и рейтингами на сайте Trip. Забронируйте сейчас платите потом Отели рядом с Funplex East Hanover на Tripadvisor Найдите 18 319 отзывов путешественников 820 откровенных фотографий и цены на 1 151 отель возле Funplex в Восточном Ганновере, штат Нью-Джерси. Забронируйте сейчас – заплатите позже Отели рядом с Funplex Предупреждение о COVID 19 Требования к поездкам быстро меняются, включая необходимость предварительного тестирования на COVID 19 и карантина по прибытии.Отели в 19007 г. Бристоль, Пенсильвания. Путеводитель по отелям рядом с Funplex в Парсиппани Исследуйте достопримечательности, откройте для себя звуки и погрузитесь в атмосферу города. Отмените бесплатное бронирование в большинстве отелей. Этот отель расположен в южной части центральной части Омахи, в 2 км от развлекательных заведений Fun Plex и Ralston Arena. com Отмена бесплатна в большинстве отелей. Отели рядом с Coco Key Water Resort Отели рядом с казино Parx и ипподромом Отели возле Sahara Sam 39 s Indoor Water Fun Park Рестораны рядом с Funplex Mount Laurel на Tripadvisor Найдите отзывы путешественников и откровенные фотографии ресторанов возле Funplex в Mount Laurel, Нью-Джерси.FunPlex также предлагает аквапарк, где в ближайшем будущем будет добавлено несколько улучшений, включая новые аттракционы. Узнать больше Наслаждайтесь картингом, лазертагом, бампером и семейным отдыхом в Funplex. 9 от Funplex. 5 звезд. com отзывы гостей. Настоящая классика Fun Plex. Эта единственная в своем роде горка переносит райдеров через несколько душераздирающих поворотов и падений, а затем в бассейн для ныряния внизу. Глубина бассейна-брызг 3 фута. 9 мая 10 мая. Fun Plex. Некоторые из наших других достопримечательностей включают Lazer Runner Free Fall Bumper Cars Jr.8. Возможно, вы захотите рассмотреть один из вариантов, популярных среди наших гостей. Days Inn by Wyndham Greeley 0. Найдите отели рядом с Fun Plex в Южной Омахе. Просмотрите более 329 отелей, ближайших к Fun Plex. В отеле сервируется бесплатный завтрак. Отель Laurel at Bishop 39 s Gate находится всего в 0,7 милях от крупнейшего в мире шара марок 39-го года. Он идеально подходит для молодежи с отдельной Kiddie Land, хотя большие дети будут наслаждаться американскими горками, единственными в Небраске, вместе с классическим Tilt A Whirl.73 км Hampton Inn amp Suites Fairfield Посмотреть все отели рядом с Funplex на Tripadvisor Сэкономьте на популярных отелях рядом с Funplex Parsippany Обзор Expedia 39 предлагает выбор из 267 отелей и вариантов жилья, ближайших к Funplex. Funplex Park and Rides – идеальное место отдыха для семейных прогулок, вечеринок по случаю дня рождения, школьных экскурсий, отдыха с различными аттракционами для детей, бассейнов, площадок и других объектов. 2112 96. Безопасность Безопасность. Восточный Ганновер, штат Нью-Джерси. Менее чем в четырех милях от отеля 39 в центре города, в Маунт-Лорел, в этом популярном торговом центре Нью-Джерси всегда есть все, что нужно для сезона 39.1. Ознакомьтесь с ограничениями для вашей поездки. Mount Laurel NJ 08054. Найдите отели возле Fun Plex Waterpark amp Rides the United States в Интернете. 5 South State Street Newtown PA. I 80 Выход 449 72-я улица N. НОВИНКА Funplex Mount Laurel. Изучите парк на нашем веб-сайте и начните планировать свое посещение. Места для отдыха рядом с Funplex. Самый свежий отель Omaha 39 с прекрасным центральным расположением только что завершил капитальный ремонт. 2 км. Отели рядом с FunPlex Fun Park East Greenbush на Tripadvisor Найдите 11 440 отзывов путешественников 334 откровенных фотографии и цены на 224 отелей возле FunPlex Fun Park в Ист-Гринбуше, штат Нью-Йорк.Холидей Инн Экспресс Отель и Сьютс Сиворлд бездельник Funplex. Миртл-Бич, Южная Каролина. Купоны Fun Plex рядом со мной в Омахе NE 68117 8 купонов. phone Funplex Nj Купоны на скидку. Используйте мышь, чтобы увидеть больше карты. Бакстер Арена – 2. Район The Rush Funplex. Почувствуйте себя как дома в одном из 172 номеров с кондиционером. com Промокоды amp Deals перечислены, и последний из них обновлен 22 февраля 2020 г. 3 купона и 18 предложений, которые предлагают до 30 дополнительных и дополнительных услуг. Какие маршруты автобуса останавливаются около адреса: The Funplex Эти маршруты автобуса останавливаются около адреса: The Funplex 73.Ramada Plaza Omaha Hotel and Convention Center. 68 km Westminster Hotel Посмотреть все отели рядом с Funplex на Tripadvisor. Отмена бесплатна для большинства отелей. В этом отеле 6. com, чтобы найти лучшие предложения отелей в районе Family FunPlex, от дешевых до роскошных. Сравните предложения по отелям возле Fun Plex в Южной Омахе. 1 миля 0. 3 миля Holiday Inn Express amp Suites Gretna. На карте Расстояние между Courtyard by Marriott Omaha Downtown и аквариумом в зоопарке Генри Дурли в Омахе. Найти отель рядом с The Funplex Отправить отзыв Задать вопрос Популярный центр развлечений для детей в Mount Laurel Funplex предлагает множество развлечений для вашего развлечения.Кортъярд Марриотт Омаха Даунтаун. Отели рядом с Family FunPlex Greeley на Tripadvisor Найдите 4 245 отзывов путешественников 2 087 откровенных фотографий и цен на 109 отелей возле Family FunPlex в Грили, CO. CODES 8 дней назад Купоны Fun Plex в Омахе. Множество удобств отеля включают в себя современный фитнес-центр, частный крытый открытый бассейн на крыше Starbucks и потрясающие банкетные залы. Отель расположен всего в 5. 80 West M Y Lane Morrisville PA 19067. Цена 250 за ночь 250.OMNI Funplex – это современный семейный развлекательный центр в Форест-парке Цинциннати, штат Огайо, который удобно расположен прямо у выхода 39 на шоссе I 275. Найдите дешевое жилье рядом с Fun Plex в Южной Омахе. Отель OYO East Hanover NJ 10 расположен в Восточном Ганновере, в 15 минутах ходьбы от развлекательного комплекса и гольф-центра Anchor. Ищете дешевые отели рядом с Bounce Fun Plex в Уильямспорте. Забронируйте отель сегодня и воспользуйтесь скидками AARP в туристическом центре AARP Powered by Expedia Отели рядом с Big Bear Funplex Big Bear Lake на Tripadvisor Найдите 6 218 отзывов путешественников 1 713 откровенных фотографий и цены на 524 отели возле Big Bear Funplex в Big Bear Lake CA.Red Roof Inn Parsippany – это отель, в котором разрешено проживание с домашними животными, недалеко от Funplex, в котором есть 2 балла. Отдохните в одном из недорогих отелей в окрестностях. 1 19. Цена 92 за ночь. Забронируйте номер сегодня по тарифам на отели. Отель расположен всего в 4. Funplex имеет три парка развлечений, две дорожки для боулинга и два аквапарка в двух штатах с семейными аттракционами для всех возрастов и удивительными водными горками. Откройте для себя множество местных достопримечательностей всего в нескольких минутах от вашего 39-го отеля Westampton NJ.В целом, тариф до 103 ночей – хорошее предложение для пользователей momondo, которые останавливаются рядом с Funplex. 49 Отели возле Fun Plex в Южной Омахе Орбита. 0 5 Оценка по отзывам. Вас ждут более двухсот игровых мероприятий и аттракционов, в том числе боулинг-центр с колесом обозрения, батуты для катания на коньках, картинг, двухэтажный PlayPort размером с Техас для детей, аркады, игры в виртуальной реальности. Окунитесь в семейное развлечение в Funplex с местами в Восточном Ганновере и Маунт-Лорел в Нью-Джерси. предлагает погодные развлечения в течение всего года. Всплеск и парить на солнце с Дня памяти до Дня труда, а затем отправляйтесь в дом, когда мать-природа пытается помешать вам.The Funplex The Funplex стоит 0. Ищете дешевые отели рядом с Family FunPlex в Грили. Забронируйте отель сегодня и воспользуйтесь скидками AARP в туристическом центре AARP Powered by Expedia Отели рядом с Funplex Brighton на Tripadvisor Найдите 49 763 отзыва путешественников 29 186 откровенных фотографий и цен на 2 006 отелей возле Funplex в Брайтоне, Англия. Изучите наши отели-мотели, чтобы найти жилье возле Восточного Ганновера, штат Нью-Джерси, в Восточном Ганновере, штат Нью-Джерси, для вашего предстоящего путешествия. 3320 Маршрут 38. Цены, указанные ниже, являются средними.Стадион предлагает полный спектр возможностей для игры в гольф и открыт для ежедневных платных публичных игр вместе с годовым членством, которое предлагает неограниченное количество игр в гольф с тележкой и многое другое. У Orbitz есть билет на незабываемый отпуск Funplex. Узнать больше Если вы путешествуете 39 лет и ищете отель рядом с I 275 OH Exit 39 недалеко от Цинциннати, у нас есть лучшие варианты для вас. Вот почему мы нашли эти замечательные отели рядом с Fun Plex, в которых разрешено проживание с домашними животными. Забронируйте свое пребывание и насладитесь удобным доступом к развлекательному комплексу и музею Garden State Discovery.OMNI Funplex – это новейший современный семейный развлекательный центр в Цинциннати, штат Огайо, который удобно использовать с кодом купона Funplex. Сейчас 100 Было 1 6 5 на сайте Tripadvisor Hampton Inn by Hilton Philadelphia Mt. купон Бассейн открыт только по субботам и воскресеньям с 10.00. Отфильтруйте наши аттракционы и аттракционы, чтобы увидеть все самое интересное. Отель Comfort Inn amp Suites в Омахе расположен недалеко от зоопарка Омахи и стадиона Розенблатт. Подробнее Мы говорим об отелях, ресторанах, развлечениях, что открыто, что закрыто, реконструкция Skywheel, новый парк развлечений Funplex и многое другое. Это главная улица Миртл-Бич, которая является частью Гранд-Стрэнда.01 миль от центра города. Отели рядом с Funplex Отели рядом с Funplex Текущая страница Горящие предложения от отелей в Funplex Мы скрываем названия отелей, чтобы вы могли найти 4-звездочные отели по 2-звездным ценам. 4 мили 0. Ограничение по весу 275 фунтов. Вы всегда можете найти лучший отель Funplex для ваших нужд, бронируя у нас на Expedia. Проведите успешный деловой день в соседнем районе Моррис-Плейнс, штат Нью-Джерси. Телефонная книга. Отель расположен всего в 19. Поиск отелей возле Берлин, Нью-Джерси по почтовому индексу.856 273 9061. Веб-сайт. Присоединяйтесь и зарабатывайте выкупайте прямо так. Исследуйте Южный Джерси из нашего отеля Mount Laurel. ок сегодня. Забронируйте сейчас, платите, когда останетесь. Отели рядом с Fun Plex Omaha на Tripadvisor Найдите 7 869 отзывов путешественников 9 724 откровенных фотографии и цены на 162 отеля возле Fun Plex в Омахе, штат Северная Каролина. Мы показываем все отели во втором ряду отелей в районе Boardwalk Достопримечательности Рипли Family Kingdom и другие рестораны рядом с OYO Hotel East Hanover NJ 10 East Hanover на Tripadvisor Найдите отзывы путешественников и откровенные фотографии ресторанов рядом с OYO Hotel East Hanover NJ 10 на востоке Ганновер, Нью-Джерси.В целях безопасности наших гостей в настоящее время мы не разрешаем повторный вход в The Funplex. 68 км Westminster Hotel 8. Omni Funplex Forest Park Огайо. 5 км 4-звездочный отель Бесплатный Wi-Fi Бесплатный трансфер по местности Ресторан Центральное расположение Отели рядом с Houston FunPlex Хьюстон на Tripadvisor Найдите 2 621 отзыв путешественников 35 939 откровенных фотографий и цены на 1 046 отелей рядом с Houston FunPlex в Хьюстоне, штат Техас. до 5 п. Найти отель своей мечты рядом с Funplex легко, если вы выполните поиск здесь, на Expedia.Щелкните любой зеленый маркер, чтобы узнать об отеле в этом месте. Добро пожаловать в отель OYO Hotels amp Homes, расположенный в Восточном Ганновере, штат Нью-Джерси. Отели рядом с Fun Plex Omaha на Tripadvisor Найдите 7 338 отзывов путешественников 9 825 откровенных фотографий и цены на 164 отелей возле Fun Plex в Омахе, штат Нью-Йорк. Сравните выгодные предложения в более чем 166 отелях Funplex с отелями Expedia рядом с Fun Plex Предупреждение о COVID 19 Требования к путешествиям быстро меняются, включая необходимость тестирования перед поездкой на COVID 19 и карантина по прибытии. Узнать больше The Mall at Short Hills предлагает идеальные условия для заслуженного шоппинга. Отели рядом с Funplex 4.Купоны Funplex Mount Laurel Nj обновляются ежедневно в 2021 году. В 67 км от Funplex. Он расположен в Маунт-Лорел, примерно в 19 милях 31 км от столицы штата Трентон. . Официальный сайт Staybridge Suites Omaha 80th And Dodge. Телефон. Получите удовольствие от совершенно нового парка развлечений Funplex. 130 Маршрут 10 W Восточный Ганновер, штат Нью-Джерси. Отели рядом с Funplex Mount Laurel на Tripadvisor. Найдите 11 844 отзыва от путешественников. 4 400 откровенных фотографий и цены на 969 отелей возле Funplex в Маунт-Лорел, штат Нью-Джерси.856. Откройте для себя оживленную культуру Восточного Ганновера 39 из нашего отеля. 0. В БИЗНЕСЕ. Наслаждайтесь близостью к кампусу Камден Университета Рутгерса в нескольких минутах езды от отеля. Отель Embassy Suites расположен в центре города среди отелей в Пискатауэй, штат Нью-Джерси, недалеко от Сомерсет-Нью-Брансуик и Эдисон, штат Нью-Джерси. Отель в Омахе 2. Забронируйте отличный отель рядом с Bounce Fun Plex с нашей гарантией цены. Цена 139 за ночь. Держитесь рядом с компаниями из списка Fortune 500 и Рутгерсом. 7 км от торгового центра Livingston. Это крытый развлекательный комплекс, в котором более двухсот игр.Ищете отели в районе Южная Омаха возле Fun Plex. Найдите дешевые предложения на широкий выбор отелей в районе Fun Plex от CA 55. The Rush Funplex Syracuse Utah. La Quinta Inn by Wyndham Omaha West 2. Residence Inn by Marriott Mt. У нас есть 39 отелей на выбор в пределах 5 миль от Fun Plex. В 9,6 км от аквапарка Fun Plex и аттракционов Отель Comfort Inn amp Suites удобно расположен в самом центре города, недалеко от межштатной автомагистрали 80 и в нескольких минутах от центра города. Сэкономьте на популярных отелях рядом с Family FunPlex Greeley. Просмотрите Expedia 39 из 572 отелей и вариантов жилья, ближайших к Family FunPlex.Адрес. Найдите свой идеальный отдых в 26 отелях в Грили и окрестностях рядом с Family FunPlex и бронируйте отели в Грили и окрестностях по самой низкой цене. Найдите и сравните 13 вариантов жилья рядом с Bounce Fun Plex. Family FunPlex – это оазис с бассейном с теплой водой, где семьи могут покрутиться вокруг нашей ленивой реки, дети могут исследовать наш бассейн с нулевой глубиной и игровые сооружения, а все, кто ростом более 48 дюймов, могут прокатиться по одной из наших огромных крытых водных горок. три отеля с аквапарками и аквапарк Fun Plex 39 s Wet and Wild также находятся в Омахе.Отели рядом с Fun Plex Расположение расположение мантра актуальна как для путешествий, так и для недвижимости. Описание отеля в Парсиппани Отель Holiday Inn amp Suites Parsippany Fairfield an IHG расположен в Парсиппани, в 15 минутах езды от мемориальной больницы Морристауна и замка Плезантдейл. 1806 Юг 2000 Западные Сиракузы UT США. КУПОН 6 дней назад 27 мая 2016 До 5 кэшбэков Когда вы бронируете 4-звездочный отель рядом с Fun Plex, вы с легкостью знаете, что одно из ваших любимых мест находится в нескольких минутах езды.139. В 9 км от Университета Дрю и 4. Зарядитесь нашим бесплатным горячим завтраком, прежде чем исследовать парк развлечений и аквапарк Funplex менее чем в 1,6 км, или проехать 40 минут, чтобы добраться до Six Flags Great Adventure. Очень хорошо 4. CODES 4 дня назад Когда вы бронируете 4-звездочный отель рядом с Fun Plex, вы с легкостью знаете, что одно из ваших любимых мест находится в нескольких минутах езды. 7 дней назад Отели возле Fun Plex 0. Этот отель находится в 30 милях от Fun Plex Lat Lon 41. 0 483 отзыва. Арендуйте онлайн сейчас.Посмотрите 573 отзыва путешественников. 58 откровенных фотографий и отличные предложения в Hampton Inn by Hilton Philadelphia Mt. Это очень безопасное место. Самый большой крытый развлекательный комплекс в Юте, где всегда отличная погода. Предлагает широкий спектр мероприятий и развлечений для всей семьи и всех возрастных групп. Коробка на 1 унцию Fun Plex – это парк развлечений, который предлагает развлечения для всей семьи. Бассейн. Забронируйте сейчас в 19 ресторанах возле Funplex на OpenTable. Ищете недорогие отели рядом с Funplex в Маунт-Лорел. Забронируйте отель сегодня и воспользуйтесь скидками AARP Travel Center Powered by Expedia Americas Best Value Inn Whippany – это отель, в котором разрешено проживание с домашними животными, недалеко от Funplex, в котором есть 1.27 км Staybridge Suites Philadelphia Mt Laurel Посмотреть все отели рядом с Funplex на сайте Tripadvisor Как это работает. Найдите дешевые предложения и скидки, которые наилучшим образом соответствуют вашему бюджету. От 60. Позвоните специалисту по организации мероприятий, чтобы получить более подробную информацию. 973. Гости 36 дюймов и старше должны приобрести пакет для входа в парки. Поле для гольфа Holland Meadows. 9666. Все номера оснащены бесплатным Wi-Fi и телевизором с плоским экраном и кабельными каналами. Отель Omni Funplex удобно расположен рядом с выходом 39 на I 275, на площади 35 000 квадратных футов, где можно весело провести время и развлечься.Место было в порядке, почти 30 долларов на человека, и они выгоняют вас. Найдите 1 объявление, связанное с отелем Crossroads в Вест-Ориндж на YP. 6 от Funplex. Множество мероприятий для всех возрастов под одной крышей. В среднем 3. 43 км OYO Hotel East Hanover NJ 10 0. m. 42 км Archer Hotel Florham Park 8. Отели возле Family FunPlex. Мы предлагаем номера и люксы, которые включают высокоскоростной доступ в Интернет и бесплатный ежедневный ПОЛНЫЙ ГОРЯЧИЙ завтрак. Посольские люксы от Хилтон Парсиппани. com для поиска отелей рядом с такими достопримечательностями, как Fun Plex.4,8 км до крупнейшего в мире шара марок 39-го года. Расположен в Маунт-Лорел. Отели рядом с Funplex обычно на 19 дешевле, чем средний отель в Mount Laurel, который составляет 128. Отель находится рядом с The Funplex Отели рядом с Funplex текущая страница Горящие предложения от отелей в Funplex Мы скрываем названия отелей, чтобы вы могли найти 4 Звездные отели по 2-звездочным ценам. Отели рядом с Family FunPlex Greeley на Tripadvisor Найдите 4 245 отзывов путешественников 2 087 откровенных фотографий и цены на 473 отелей возле Family FunPlex в Грили, штат Колорадо.Цена была недавно назначена на 30 июня 01 июля 2019 года. Открытый в 2011 году, он принадлежит округу Сарпи и является домом для Omaha Storm Chasers Лиги Тихоокеанского побережья. 6 км. КОДЫ 1 дней назад 4 дня назад Funplex Mt Laurel Nj Купоны Лучшие типы ваучеров 22 дня назад CODES 7 дней назад Funplex Mt Laurel Nj Купоны Купоны Промокоды 10 2020. В 5 км от центра Восточного Ганновера почему бы не заглянуть во время вашего пребывания. J. Мы говорим о гостиницах, ресторанах, развлечениях, что открыто, что закрыто, реконструкция Skywheel, новый парк развлечений Funplex и многое другое. Это главная улица Миртл-Бич, которая является частью Гранд-Стрэнда.101 South 10th St Omaha NE. Волнение на каждом углу в парке развлечений Funplex, расположенном менее чем в 3,2 км от отеля. большой спортивно-тематический семейный развлекательный центр. Отели рядом с Funplex Mount Laurel на Tripadvisor Найдите 11 841 отзыв путешественников 4 400 откровенных фотографий и цены на 409 отелей возле Funplex в Маунт-Лорел, штат Нью-Джерси. В этом прилегающем к Funplex отеле OYO Hotel East Hanover NJ 10 есть крытый бассейн. По нашим данным, этот отель предлагает своим гостям ресторан и бесплатный Wi-Fi.ГОДЫ. Найдите отели возле Funplex в США онлайн. Сэкономьте на популярных отелях возле The Funplex в Парсиппани. Просмотрите Expedia 39 из 267 отелей и вариантов жилья, ближайших к The Funplex. com Отели рядом с Family FunPlex Greeley на Tripadvisor. Найдите 4 212 отзывов путешественников. 2 102 откровенных фотографии и цены на 109 отелей рядом с Family FunPlex в Грили, штат Колорадо. день Не забудьте заглянуть на гоночный трек Fun Plex Speedway и поле для мини-гольфа на 18 лунок, чтобы поиграть в дружеские соревнования. Наш семейный отель предлагает удобства, которые идеально подходят для вашего следующего отпуска в Пенсильвании или деловой поездки.Гора Лорел. Веселье в SpringHill Suites Mt. Отели рядом с Funplex East Hanover на Tripadvisor Найдите 18 314 отзывов путешественников 817 откровенных фотографий и цены на 1 153 отелей возле Funplex в Восточном Ганновере, штат Нью-Джерси. 6 км 3. Найдите лучшие отели рядом с Funplex Parsippany от NZ 85 Расслабьтесь с нашим ценовым обещанием и БЕСПЛАТНОЙ отменой бронирования в некоторых отелях. В 9,6 км от Fun Plex Этот отель с крытым бассейном расположен в Омахе. 18562739666. 170 Маршрут 10 Западный Восточный Ганновер, штат Нью-Джерси.8 июня. 9 июня. 4 км от Funplex и 8. Достигните новых вершин рядом с нашим современным отелем Mount Laurel. Отели рядом с Funplex Entertainment Surrey на Tripadvisor Найдите 11 331 отзыв путешественников 2 005 откровенных фотографий и цены на 208 отелей возле Funplex Entertainment в Суррее, Британская Колумбия. У нас есть 39 отелей на выбор в радиусе 8 км от Family FunPlex. Купоны рядом с приложением. Забронируйте отели в отеле Greeley Pawnee National Grasslands для вашего путешествия и получите фантастические предложения и скидки от Trip. Срок действия этого Groupon истекает 5 сентября.Greeley CO. Мы предоставляем полный спектр услуг гостеприимства с удобствами и персоналом, оборудованным для удовлетворения конкретных потребностей каждого гостя. Забронируйте у нас пакет Mount Laurel, и вы получите доступ к программе Orbitz Rewards. . Показать больше Показать меньше. Отели возле Bandera Bowl and Funplex. 1 Orbuck 1 от вашего следующего отеля. Сравните 25 отелей возле Greeley CO GXY Weld County в Грили и окрестностях, используя 2589 реальных отзывов гостей. Забронируйте отель в Восточном Ганновере и оплатите позже через Expedia.Честерфилд 6 миль Колумбус 7 миль Флоренция 8 миль Трентон 10 миль Левиттаун 11 миль Моррисвилл 11 миль Аллентаун 12 миль Бристоль 13 миль Райтстаун 13 миль Fairless Hills 14 миль Информация. Funplex Hotels Авиабилеты в Mount Laurel Чем заняться в Mount Laurel Funplex Аренда автомобилей Mount Laurel Vacation Packages Предупреждение о COVID 19 Требования к путешествиям быстро меняются, включая необходимость предварительного тестирования на COVID 19 и карантина по прибытии.Funplex Park and Rides. Свяжитесь с нами 856 273 4400 Отмена бесплатна для большинства отелей. Цена 109 за ночь. Что уникального в The Funplex? Их достопримечательности, такие как “Foam Frenzy” и “Electric Go Karts”. Купоны Funplex рядом со мной в Mount Laurel NJ 08054. 70 Publix Betty Crocker Cake or Brownie Mix 14. Rodeway Inn Отели рядом с BB amp T Pavilion Отели рядом с Adventure Aquarium Отели рядом с Coco Key Water Resort Best Western Plus Inn Of Williams Отели рядом с Walt Whitman House Econo Lodge Inn amp Suites Evansville Eagle Point Resort Отели в Тернерсвилл Отели BestWestern в Блайт Отели в Уэстэмптоне Отели с прачечной в Гранд-Каньон-Виллидж Сафари-лагерь с дикой природой Маньяра Travelodge by Wyndham Depoe Bay Hampton Inn amp Suites Wichita Northeast Hotels в Саутгемптоне Отель Regyn 39 s Отель в Маунт-Лорел 0.Никаких затрат на бронирование. 18 км Best Western Plus Morristown Inn 2. 75 миль Courtyard Omaha Aksarben Village 6. Fun Plex – это семейный парк развлечений с аквапарком и аттракционами. Сравните выгодные предложения на более чем 323 отелей Fun Plex с отелями Expedia Discount возле Fun Plex Omaha NE. Отели рядом с Funplex East Hanover на Tripadvisor Найдите 19 207 отзывов путешественников 820 откровенных фотографий и цены на 1 546 отелей возле Funplex в Восточном Ганновере, штат Нью-Джерси. Южный Техас Наслаждайтесь множеством красочных вкусов Ларедо, от его богатой истории до уникальной культуры, где встречаются два мира, создавая уникальные впечатления.Рестораны поблизости Fun Plex. Рестораны в этом районе известны своей современной американской стейк-хаусом и итальянской кухней. Семейные развлечения прямо за углом. Sheraton Omaha Hotel – это отель, в котором разрешено проживание с домашними животными, рядом с Fun Plex. 3. Отели рядом с развлекательным комплексом

.

.
