Ремонт форсунок дизельных двигателей своими руками

Хорошо известно, что одним из наиболее уязвимых элементов системы питания дизельного двигателя являются топливные форсунки. Если в процессе эксплуатации силовой агрегат постепенно начинает расходовать лишнее дизтопливо, уменьшается тяга, выхлоп становится дымным и т.д., тогда в этом случае, как правило, требуется диагностика и ремонт дизельных форсунок.

Если дизельный двигатель относительно простой (c кулачковым ТНВД), целый комплекс работ можно выполнить в условиях гаража своими руками. Более современные агрегаты на солярке оснащаются сложными системами впрыска горючего (например, Common Rail).

Ремонт топливных форсунок дизельных двигателей с прямым впрыском или даже их простая очистка от загрязнений может оказаться достаточно сложной процедурой. При этом у многих владельцев дизелей по разным причинам не всегда есть возможность добраться до профессионального автосервиса.

Далее мы поговорим о том, как можно сделать ремонт форсунок дизельных двигателей самому, а также в каких случаях и какое оборудование для ремонта дизельных форсунок может понадобиться.

Содержание статьи

• Принцип работы дизельных форсунок и частые неисправности
• Ремонт дизельных форсунок своими руками
• Подготовка к снятию с двигателя дизельных форсунок и демонтаж инжекторов
• Проверка снятых форсунок
• Как разобрать дизельную форсунку для ремонта
• Обратная установка форсунок на двигатель
• Советы и рекомендации

Принцип работы дизельных форсунок и частые неисправности

Начнем с того, что большинство форсунок для дизеля (за исключением насос-форсунок и систем Cоmmon Rail) устроены и работают по схожему принципу. Это значит, что их ремонт также предполагает похожие действия. Для лучшего понимания начнем с принципов работы.

Подача топлива на форсунки в дизелях реализована посредством его нагнетания под высоким давлением. Такое давление на каждую форсунку создает:

• топливный насос высокого давления ТНВД;
• насос-форсунки сами сжимают и впрыскивают топливо;
• в системах Cоmmon Rail давление топлива поддерживается постоянно в специальном «аккумуляторе» высокого давления;

Теперь давайте рассмотрим работу наиболее распространенной системы питания с обычным ТНВД. Если просто, такой насос имеет механический привод и вращается от двигателя. Вращение шкива ТНВД позволяет плунжерным парам в устройстве насоса сильно сжимать дизельное топливо и выдавать давление около 300 кг/см². Затем происходит распределение дизтоплива на форсунки, что соответствует тактам работы двигателя.

Топливо поступает от насоса по магистралям высокого давления к форсунке, установленной на каждом цилиндре, после чего проходит через отдельный канал и оказывается внутри дизельной форсунки (в полости распылителя). Внутри распылителя конструктивным элементом является специальная конусная игла. Такая игла форсунки снизу притирается к седлу с очень большой точностью. Сверху иглу прижимает пружина. Указанная пружина давит на иглу через отдельную шайбу.

Шайба может иметь разную толщину, что определяет степень давления пружины на иглу. По этой причине шайбу называют регулировочной, так как от давления пружины будет зависеть и давление топлива, от которого сработает игла форсунки.

Срабатывание иглы происходит в результате того, что внутри форсунки накапливается нагнетаемое ТНВД топливо. Если иначе, когда горючее доходит до конуса иглы, дальнейший проход солярки становится невозможным, так как канал перекрыт иглой, плотно прижимаемой к седлу усилием пружины.

Однако ТНВД продолжает работать и нагнетать топливо, происходит рост давления, которое в определенный момент становится сильнее давления пружины. В результате игла приподнимается, горючее проходит в пространство между седлом и конусом иглы, попадает под высоким давлением в отверстия распылителя и далее происходит впрыск распыленного топливного заряда.

Время впрыска зависит от того, когда давление топлива внутри форсунки понизится до такой степени, чтобы пружина снова прижала иглу к седлу. Получается, канал для выхода топлива перекрывается, давление снова начнет расти и процесс повторяется.

Синхронная работа всего механизма предполагает точный впрыск топлива в цилиндре, в котором поршень приближается к ВМТ.

Следующий впрыск в этом цилиндре в заданный момент будет возможен только при условии того, что игла закроется своевременно, то есть сразу после того, как давление топлива упадет.

Неисправности, которые могут привести к проблемам закрытия иглы после впрыска, не позволяют растущему давлению топлива снова открыть иглу строго в момент приближения поршня в ВМТ. В результате момент впрыска нарушается, дизельный двигатель начинает троить, функционировать с перебоями и т.д.

Например, если впрыск произойдет раньше, процесс сгорания топлива в цилиндре нарушается, дизель громко и жестко работает. Более того, значительно усиливается износ не только ДВС, но и проблемной форсунки.

Дело в том, что через неплотно закрытое седло происходит прорыв газов, механизм разрушается, подвергается сильному загрязнению от скопления нагара. На начальном этапе нагар удаляют путем промывки форсунок дизельного двигателя, то есть без ремонта.

При этом важно понимать, что нагарообразование является не причиной, а только результатом неполадок внутри самой форсунки. Другими словами, необходимо решать проблему точного срабатывания иглы, усилия пружины и эффективного перекрытия седла.

Ремонт дизельных форсунок своими руками

В ряде случаев ремонт насос форсунок своими руками, восстановление форсунок Делфи или Бош, а также работы с элементами Common Rail потребуют специального оборудования. Такое оборудование зачастую отсутствует в гаражных условиях, то есть ремонт лучше производить в специализированном сервисе.

Что касается необходимости отремонтировать механические форсунки, с такой работой можно справиться самостоятельно, имея необходимые запчасти и минимум инструментов. Давайте рассмотрим этот процесс.

Начнем с того, что неплотное прилегание иглы к седлу распылителя в ряде случаев обусловлено возникновением бокового усилия, которое появляется в зависимости от степени износа нажимного штифта в области направляющего отверстия. Параллельно также следует учитывать износ указанного отверстия (проставки).

Под воздействием бокового усилия конус иглы в момент прижимания к седлу будет прилегать к одной стороне седла сильнее по сравнению с другой стороной. В результате как седло, так и конусный оконечник иглы подвергается неравномерному износу, форма меняется с круга на овал. Нормального прилегания в таких условиях добиться не удается, форсунку нужно восстанавливать.

1. Для устранения неисправности потребуется снять форсунки, отвернуть гайку распылителя и заменить распылитель. При этом зачастую также нужно произвести замену нажимного штифта и проставки. Параллельно осуществляется развертка или замена прижимной пружины.
2. Перед началом работ важно знать, что устройство форсунки не предполагает наличия уплотнителей, то есть максимально плотная подгонка соединяемых деталей и герметизация возможны благодаря высокому качеству обработки сопрягаемых поверхностей.
3. Также отметим, что игла распылителя перемещается в направляющем канале, причем отверстие имеет небольшой зазор. Этот зазор также не имеет уплотнений, то есть лишнее дизтопливо внутри форсунки попадает в место нахождения пружины.
4. Для сохранения подвижности иглы реализован специальный канал обратного слива, что позволяет удалить лишнее дизтопливо, которое далее возвращается по системе «обратки» в топливный бак.

Подготовка к снятию с двигателя дизельных форсунок и демонтаж инжекторов

Перед началом ремонта очень важно не допустить попадания грязи и мелких посторонних частиц внутрь элементов системы питания. Для этого рекомендуется предварительно вымыть ГБЦ одним из доступных способов (Керхером, мойка паром, самостоятельная очистка и т.д.), очистить углубления под форсунки и сами инжекторы.

Указанные действия помогут избежать повреждения резьбы, уплотнительного конусного отверстия, а также снизить вероятность попадания мелких частиц грязи внутрь ДВС после выкручивания форсунок.

Еще одним ответственным моментом являются трубки высокого давления. Перед снятием их рекомендуется пометить, так как в процессе обратной сборки могут возникнуть сложности с порядком установки и правильностью монтажа. Для пометки можно использовать маркер, метки наносятся в области штуцера каждой форсунки и штуцера топливного насоса.

О том, как сделать ремонт форсунок Common rail своими руками, смотрите в этом видео:

Добавим, что без надлежащего опыта и оборудования ремонтировать систему common rail в гаражных условиях крайне не рекомендуется, так как возможно повреждение отдельных дорогостоящих элементов.

Итак, вернемся к механическим форсункам.

• После того, как трубки высокого давления отсоединены от форсунок, необходимо прикрыть отверстия в штуцерах при помощи специальных защитных колпачков. Защитные пробки должны быть заранее очищены от загрязнений, также пробки можно использовать для защиты штуцеров топливного насоса.
• Подобным образом перекрывается и каждый штуцер обратки, так как нельзя допустить попадания мелких частиц в систему питания. Например, попавший мусор в топливном канале инжекторной дизельной форсунки после установки элемента на проверочный стенд проникнет в распылитель.

В результате иглу форсунки уже может заклинить не на двигателе, а при проверке, частицы мусора выведут из строя распылитель и т. д. Если же новый распылитель будет установлен перед такой проверкой, тогда потребуется повторный разбор форсунки, высока вероятность очередной замены распылителя. Саму форсунку также нужно разбирать только в условиях максимальной чистоты.

• Что касается снятия элементов с ДВС, попытки выкрутить форсунки при помощи обычного рожкового ключа могут привести к слизыванию и повреждениям граней. Дело в том, что форсунки затянуты с большим моментом затяжки. По этой причине для выкручивания нужно иметь накидной ключ, желательно также наличие удлиненной головки.
• После того, как форсунки откручены,  рекомендуется еще раз произвести их наружную очистку от загрязнений. Такая очистка производится обычной мягкой кисточкой, в качестве очистителя используется чистое дизельное топливо. После этого форсунки просушиваются или обтираются ветошью, далее устройство готово к диагностике и ремонту.
• Еще отметим, что после снятия самих форсунок в ГБЦ остаются специальные уплотнительные колечки.
  Эти уплотнительные кольца форсунок находятся в ложбинках-нишах и, как правило, прикипают к отверстиям в ГБЦ. Указанные кольца нужно извлечь и заменить на новые, так как повторно использовать данные элементы не рекомендуется.

Для извлечения можно использовать небольшой отрезок тонкой металлической проволоки, которым аккуратно достаются кольца. Главной задачей является то, чтобы избежать повреждений резьбы в форсуночном отверстии.

Запрещается выстукивать кольца при помощи стальных проставок, отверток и т.п. Дело в том, что существует большой риск повредить посадочные места уплотнительных колец. Если это случится, тогда даже после замены колец на новые должной герметичности не будет.

• Также следует учесть, что во время снятия колец грязь может попасть в отверстия для форсунок. Для предотвращения необходимо обмазать отверстие вязкой смазкой, после чего кольцо можно снимать. Часто для подобных целей используется Солидол или подобный смазочный материал. Осыпающаяся грязь прилипает к смазке, не попадая в отверстие камеры сгорания.

По окончании процедуры снятия колец Солидол также снимается, например, при помощи мягкой тряпки, которую наматывают на стержень или отвертку. Дополнительно можно проворачивать коленчатый вал двигателя стартером несколько секунд. Это нужно для того, чтобы загрязнения, попавшие в камеру сгорания, вытолкнуло наружу поршнем.

О том, как сделать ремонт форсунок Делфи своими руками, смотрите в этом видео:

Отметим, что хотя процесс ремонта форсунок Delphi напоминает восстановление обычной механической форсунки, ряд конструктивных отличий предполагает некоторые нюансы.

Проверка снятых форсунок

Прежде всего, после снятия форсунки нужно продиагностировать. Для этого необходим проверочный стенд или прибор для проверки. Главными параметрами оценки является точность срабатывания при нужном давлении, равномерность подачи топлива и правильная форма факела распыла, а также герметичное закрытие.

• Получается, впрыск должен происходить только при определенном показателе давления. Не допускается отклонение в большую или меньшую сторону. До начала впрыска не должно быть вытекания горючего (форсунка не должна переливать).
• Также после впрыска в полостях каждой форсунки давление должно сохраниться для сброса лишнего дизтоплива через обратку в бак.
• Что касается формы факела, оптимальной можно считать форму ровного конуса, то есть без кривых отклонений в какую-либо сторону.
• Само горючее не должно лить струей или капать, так как качественный распыл предполагает подачу горючего исключительно в виде распыленного тумана.

Параллельно во время проверки следует обратить внимание на звук во время срабатывания форсунки. Без надлежащего опыта стразу определить проблемную деталь будет сложно, но путем сравнения звука работы заведомо исправной форсунки с остальными можно быстрее обнаружить проблемный элемент.

Как разобрать дизельную форсунку для ремонта

Итак, после диагностики на проверочном стенде следует отделить дефектные форсунки, после чего можно приступать к их ремонту. Для того чтобы раскрутить элемент, не рекомендуется использовать ключи рожкового типа. Для этой задачи хорошо подойдет накидной ключ, который обеспечивает плотный обхват всех граней на гайке.

Дело в том, что рожковым ключом можно зализать грани на гайке, также на некоторых форсунках указанные гайки изначально хрупкие, то есть могут попросту треснуть при неравномерном давлении на грани. Проблема осложняется тем, что в продаже найти гайки отдельно бывает очень затруднительно.

Для правильной разборки форсунку нужно вставить в накидной ключ, далее ключ следует зажать в тиски. Теперь можно откручивать гайку, воспользовавшись накидной головкой. После того, как гайка немного сдвинулась, дальнейшее откручивание следует производить от руки.

Гайка может выкрутиться сразу, причем вместе с прикипевшим к ней распылителем. Если это произошло, тогда распылитель следует отмочить в составе для отворачивания закисших болтов и гаек (например, WD-40). Затем его аккуратно выстукивают из гайки.

• Для снятия распылителя гайку нужно положить на пластину из алюминия, в которой выполнено сквозное отверстие. Указанное отверстие должно иметь диаметр, который будет немного больше диаметра распылителя. Саму пластину размещают на «губах» открытых тисков.
• Теперь на торцевую часть распылителя нужно приставить стержень из меди или алюминия, после чего легким постукиванием по такой надставке выбить распылитель. После снятия распылителя все элементы потребуется тщательно очищать от нагара и отложений. Делать это можно при помощи щетки с мелкой стальной щетиной.
• Также для очистки необходимо использовать карбиклинер. Если такого очистителя нет, тогда промывать детали от нагара можно в чистой солярке или ацетоне. Завершающим этапом промывки является ополаскивание гайки, корпуса форсунки и распылителя в чистом дизтопливе.
• Для просушивания рекомендуется использовать сжатый воздух из компрессора. Такой подход позволяет удалить мелкий мусор из стыков соединяемых деталей, а также исключает попадание частиц ворса при обтирании ветошью.
• Далее можно переходить к установке нового распылителя и сборке форсунки. Сначала все элементы закручиваются от руки, после чего затяжка производится при помощи накидного ключа. Отметим, что на начальном этапе не следует сильно затягивать гайку, так как не исключена необходимость разобрать устройство еще раз.
• Теперь собранную форсунку с новым распылителем потребуется заново проверять на стенде. Если элемент начал работать исправно (своевременно открываться, качественно распылять горючее, герметично закрываться, нормально скидывать горючее в обратку и т.д.), тогда можно будет окончательно затянуть гайку, отложить форсунку в строну и далее установить деталь на двигатель.

Во время финальной сборки форсунки важно учесть, что накидная гайка распылителя затягивается с определенным усилием при помощи динамометрического ключа (момент затяжки указан в руководстве по эксплуатации и ремонту конкретного ДВС). Также перед началом затяжки понадобиться закрыть отверстия отмытой и проверенной форсунки специальными колпачками.

Как правило, сразу после замены одного распылителя элемент редко начинает работать исправно, так как форсунка обычно демонстрирует срабатывание при сниженном или повышенном давлении, распылитель переливает горючее и т.д. Это говорит о том, что нужна дополнительная регулировка.

• Для того, что срабатывание происходило при необходимом давлении, нужно правильно подобрать регулировочную шайбу. Регулировка производится путем изменения толщины шайбы. Если давление срабатывания ниже, тогда необходимо ставить более толстые шайбы, если же давление впрыска боле высокое, ставится шайба меньшей толщины.
• Для точного подбора необходимо заранее иметь несколько регулировочных шайб, а также микрометр для замера толщины шайб. Добавим, что для увеличения давления срабатывания  дизельной форсунки на показатель в 10 кг. на сантиметр, регулировочная шайба должна быть толще на 0.1 мм. Соответственно, уменьшение давления возможно путем установки шайб меньшей толщины.
• Что касается диаметра, данный показатель устанавливаемых регулировочных шайб должен быть таким же, как и у тех, что стояли на форсунках изначально. Шайбы должны быть изготовлены из прочной стали, так как материал определяет долговечность их работы.

Добавим, что после разборки форсунки можно столкнуться с тем, что регулировочные шайбы дополнительно имеют отверстия. Если стоят именно такие шайбы, тогда менять их на шайбы без отверстий нельзя. Если же штатно устанавливаются шайбы без отверстий, тогда для регулировки можно ставить любой тип шайб. Главное, чтобы соответствовал диаметр.

Еще необходимо учитывать, что во время регулировки желательно настраивать давление впрыска немного больше (на 10-15 кг. на сантиметр) от того показателя, который заявляет производитель форсунок и двигателя в руководстве по эксплуатации. Дело в том, что после установки на двигатель детали усаживаются и прирабатываются (конус иглы «притирается» к конусу седла замененного распылителя, немного просаживается  регулировочная шайба и т.п).

Отметим, что наиболее качественной регулировкой при помощи регулировочных шайб можно считать такой показатель, когда фактическое давление не отличается от рекомендуемого производителем более чем на 5 или максимум 10 кг/см.

Добавим, что регулировка также должна учитывать и то, что в самом топливном насосе высокого давления может быть износ плунжеров. Это значит, что если насос выдает сниженное давление, тогда правильнее немного снизить давление впрыска (на 5-10 кг. на сантиметр).

Обратите внимание, данная процедура может оказаться эффективной не во всех случаях. Например, для ТНВД роторного типа необходимо обязательно настраивать точное давление впрыска для каждой форсунки.

Еще одной особенностью того, что после установки нового распылителя  форсунка льет топливо, может оказаться:

• затвердевание в распылителе заводской смазки-консерванта;
• изношена пружина или возникли проблемы с нажимным штифтом;

Первый случай встречается крайне редко, так что сразу переходим ко второму. После разборки форсунки следует осмотреть указанные элементы на предмет выработки. Обычно дефекты хорошо заметны при визуальном осмотре. Если дело в пружине, тогда элемент можно развернуть, но такое решение временное. Это значит, что нажимную пружину и другие части лучше сразу менять на новые аналоги.

После того, как форсунки собраны и качественно отрегулированы, их можно ставить обратно на двигатель. Перед установкой следует помнить про уплотнительные кольца форсунок. Прежде всего, их нужно обязательно менять на новые после каждой затяжки форсунок с рекомендуемым усилием.

Другими словами, если форсунки затягивались, но затем по какой-либо причине снова снимаются, повторно использовать уплотнительные кольца настоятельно не рекомендуется. Причина проста — после затяжки происходит обжимание колец, они теряют свою форму и т.д.

Еще полезно знать, что кольца обеспечивают не только герметичность соединения, но и препятствуют перегреву форсунки. Уплотнители выступают своеобразным барьером, не позволяя передаваться избыткам тепла от ГБЦ на форсунки. Получается, от качества колец будет зависеть степень и скорость коксования форсунок в условиях нагрева.

Обратная установка форсунок на двигатель

После того как кольца-уплотнители были установлены, резьбу форсунок нужно дополнительно смазать небольшим количеством графитной или медной смазки.

• Следующим шагом становится вкручивание форсунки, при этом исключительно от руки, а не ключом. Если одна из форсунок не «идет» от руки, тогда резьбу в ГБЦ нужно дополнительно очистить. Во время вкручивания форсунку надо точно расположить по резьбе. Главная задача состоит в том, чтобы не повредить резьбу в головке двигателя.

Если от руки форсунка не вкручивается, тогда для правильной установки следует аккуратно выкрутить ее обратно, после чего повторить попытку. Конечная затяжка при помощи динамометрического ключа производится только тогда, когда форсунка будет полностью вкручена по резьбе в отверстие рукой. Также необходимо в обязательном порядке соблюдать рекомендуемый момент затяжки.

• Завершающим этапом является присоединение к форсункам и насосу магистралей высокого давления. Как уже говорилось выше, трубки должны быть помечены, чтобы исключить ошибки при сборке. Перед установкой трубки желательно еще раз промыть изнутри чистым дизтопливом.

Параллельно вместе с трубками необходимо правильно установить фиксирующие пластинки, которые удерживают трубки, исключая их вибрации. Если допустить ошибки при установке пластин, тогда сильные вибрации станут причиной растрескивания и быстро выведут трубки высокого давления из строя.

• Далее необходимо избавиться от завоздушивания топливной системы, после чего двигатель можно заводить. Чтобы удалить воздух может понадобиться совершить целый ряд действий, что будет зависеть от конкретного случая и типа ТНВД.

Иногда бывает достаточно прокрутить двигатель стартером или воспользоваться насосом ручной подкачки, после чего топливо без пузырьков воздуха начинает выходить из трубок высокого давления. Также могут потребоваться дополнительные манипуляции с откручиванием корпуса топливного фильтра. Отметим, что наиболее сложной ситуацией является удаление воздушных пробок из самого ТНВД.

Советы и рекомендации

Как видно, ремонт механических дизельных форсунок вполне может быть выполнен самостоятельно.

• Что касается Common Rail и различных электромеханических устройств подобного типа, для их проверки и ремонта необходимо иметь более сложное оборудование.
• Также следует заранее убедиться, нужно ли прописывать форсунки после ремонта. Дело в том, что для нормального взаимодействия электронного блока управления и форсунок может возникнуть необходимость заново прописать их в память блока.
• Еще хотелось бы выделить, что при выборе регулировочных шайб перед началом ремонта необходимо убедиться в качестве изготовления данных элементов.

Что касается уплотнительных колец, визуально для различных моделей авто они могут быть похожими. При этом важно помнить, что даже незначительные отклонения в сотые доли миллиметра по ширине и диаметру приведут к тому, что герметичности не будет. Данное утверждение справедливо и применительно к уплотнительным кольцам на топливных магистралях, которые активно используются в конструкции многими производителями дизельных моторов.

Напоследок хотелось бы отметить, что распылители, кольца, шайбы, пружины и другие элементы лучше всего приобретать только в авторизованных точках продажи. Оптимально не экономить на стоимости запчастей, то есть сразу покупать качественные изделия известных мировых производителей.

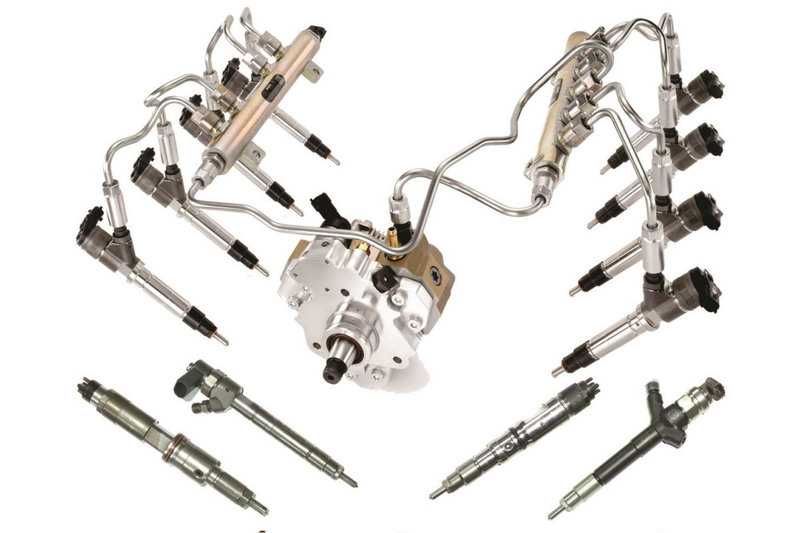

Форсунки Common Rail – проблемы и неисправности

Хотя современные дизельные двигатели становятся все сложнее, система Common Rail с технической стороны кажется даже проще, чем применяемые ранее системы с механическим ТНВД. В конечном итоге система Common Rail полностью вытеснила с рынка конкурирующие решения, например с насос-форсунками.

Различные концепции

В легковых автомобилях используется несколько видов систем Common Rail. Упрощенно их можно разбить на два типа (электромагнитные и пьезоэлектрические) и четыре производителя (Bosch, Continental, Delphi, Denso). Bosch, Delphi и Denso – известные производители автомобильной электроники. Bosch создавал системы впрыска еще в самом начале прошлого века. Delphi технологию впрыска дизельного топлива купил у компании Lucas. Японский Denso набрался опыта, работая совместно с Bosch и Magnetti Mareli. Continental приобрел Siemens и VDO, став главным конкурентом немецкого Bosch. Форсунки этой компании обозначаются эмблемой Continental уже около года, ранее они носили логотип Siemens.

Самым универсальным является лидер рынка – Bosch, который производит оба типа форсунок: электромагнитные и пьезоэлектрические. В гораздо меньших масштабах оба вида форсунок производят Delphi и Denso. Continental (Siemens) ограничивается исключительно пьезоэлектрической техникой.





Каждый кулик хвалит свое болото

В рекламных буклетах каждый производитель хвалит свой продукт, как лучшее решение. Как Вы уже догадались, на практике у многих из них часто выявляется целый ряд недостатков. Простейшую конструкцию имеют электромагнитные форсунки Bosch. Ремонт немецких форсунок не сложен. Delphi хотел пойти дальше и разработал для своих электромагнитных форсунок гораздо более сложную систему управления. В результате его продукт оказался наиболее чувствительным к качеству топлива и, к сожалению, не слишком долговечным. Среди электромагнитных форсунок наиболее надежными считаются Denso, но есть сложности с доступностью запасных частей для ремонта. Наиболее сбалансированными считаются пьезоэлектрические форсунки конструкции Бош и Сименс (Континенталь), а также отчасти Denso. Форсунки похожи друг на друга, как в техническом плане, так в плане надежности. Из этой группы выбивается только Delphi, пьезофорсунки которого на протяжении всего времени слыли менее выносливыми.

Чьи форсунки можно отремонтировать?

С точки зрения возможности ремонта наиболее предпочтительны турбодизели с классическим впрыском Common Rail компании Bosch. С восстановлением форсунок этого типа способны справиться практически все специализированные центры. Но конечный результат зависит от усердия и честности мастера. Электромагнитные форсунки Delphi также поддаются ремонту, но требуют замены наконечника и кодировки форсунки после ремонта. Это увеличивает стоимость ремонта, но без кодировки двигатель будет работать с перебоями. Электромагнитные форсунки Denso одни из самых долговечных, но ремонт возможен лишь при наличии запасных частей. А вот с этим как раз не все хорошо.

Пьезофорсунки Delphi и Bosch считаются неремонтопригодными. В случае с Siemens (Continental) появились наконечники впрыска, позволяющие изменять размер, что позволяет восстановить работоспособность форсунки. Однако, это касается лишь некоторых моделей с двигателями PSA 2.0 HDI 16V. Различные модификации данного турбодизеля применяются в автомобилях Ford Mondeo IV, Focus, Galaxy, S-Max и Volvo S40, S60.

На что обращать внимание?

Преимущества и недостатки форсунок должны быть известны еще на этапе выбора автомобиля. Учитывая риск выхода из строя форсунок, следует, как огня избегать двух моделей с одним и тем же двигателем: Ford Mondeo III 2.0 TDCi и Jaguar X-Type 2.0 d.  Врожденные дефекты имели и форсунки Mercedes E250 CDI W212 начала производства. Остальные автомобили с форсунками Delphi нареканий не вызывают. Некоторые моторы позволяют использовать форсунки разных производителей. Например, двигатель 1.6 HDi/TDCi имел четыре различных типа систем впрыска, а самым дешевым в обслуживании был Бош. Аналогичная ситуация с 2.0 HDi. Форсунки Siemens (Continental) могут быть восстановлены, а пьезофорсунки Bosch – нет.

Что надо знать о форсунках Common Rail?

Электромагнитные форсунки Bosch

Они разбираются и сравнительно просты в ремонте. Стоимость восстановления одной форсунки около 100-150 долларов за штуку. Выдерживают они 200 000 км. В 1.9 CDTi компании Opel и 1.9 JTD Fiat форсунки способны дожить до 500 000 км. Цена новой форсунки – около 250-300 долларов за штуку.

Пример применения:

Alfa Romeo 159 2.0 JTDM, Fiat Punto 1.3 JTD, Kia CEE’D 1.6 CRDi, Mercedes C 220 CDI W202, Opel Vectra C 1.9 CDTI, Renault Laguna II 1.9 DCI, Volvo V70 D5, BMW 320d E46.





Электромагнитные форсунки Delphi

По сравнению с Бош форсунки Делфи значительно более чувствительны к качеству топлива. Они немного дороже в ремонте – около 150-200 долларов за штуку – из-за необходимости кодирования с новым наконечником. Средний срок службы 150 000 км. Стоимость новой форсунки – около 250 долларов.

Пример применения:

Dacia Logan 1.5 DCI, Ford Focus 1.8 TDCi, Renault Megane II 1.5 DCI Nissan Almera 1.5 DCI, Hyundai Santa Fe 2.2 CRDi, Kia Carnival 2.9 CRDi, Ford Mondeo 2.0 TDCi III.

Электромагнитные форсунки Denso

Электромагнитные форсунки Denso считаются наиболее качественными. До недавнего времени ощущалась нехватка запасных частей, но в настоящее время большинство из них можно восстановить. Стоимость ремонта около 150-250 долларов за единицу. Цена новой форсунки – около 450 долларов.

Пример применения:

Mazda 6 2.0 CD, Nissan Pathfinder 2.5 DCI, Opel Corsa 1.7 CDTI, Mitsubishi Pajero 3.2 DI-D II, Toyota Avensis 2.0 D-4D.





Пьезоэлектрические форсунки Continental (Siemens)

Раньше предлагались под именем Сименс, а теперь Континенталь. Они долговечны, но еще до недавнего времени считались неремонтопригодными. Сегодня появляются запасные части, и некоторые мастерские берутся за ремонт. Ресурс форсунок более 200 000 км. Стоимость новой форсунки около 350 долларов.

Пример применения:

Citroen C5 2.0 HDi II, Mercedes C220 CDI W204, Volvo V50 D4, Peugeot 207 1.4 HDi.

Пьезоэлектрические форсунки Bosch

Встречаются во многих современных автомобилях и конструктивно очень похожи на форсунки Continental. Имеют они и схожий ресурс – более 200 000 км. К сожалению, они неремонтопригодные. Новые стоят около 300 долларов.

Пример применения:

Audi A6 3.0 TDI, BMW 320d E90, Nissan Qashqai 2.0 DCI, Skoda Octavia III 2.0 TDI.





Пьезоэлектрические форсунки Denso

Они достаточно надежные, но не разборные и поэтому ремонту не подлежат. Применяются в небольшом количестве автомобилей. Чаще всего их можно встретить в Lexus и новых моделях Toyota. Стоимость новой форсунки около 500 долларов.

Пример применения:

Lexus IS 2.2D, Toyota RAV-4 IV 2.2 D-4D.

Пьезоэлектрические форсунки – Delphi

На рынке представлены ограничено. Дебютировали с Mercedes E250 CDI BlueEFFICIENCY в 2009 году, и сразу же начали вызывать проблемы. Позже конструкция форсунок была изменена.

Пример применения:

Mercedes E 250 CDI Bluefficiency.





Неисправности системы впрыска Common Rail

Как правило, система впрыска Common Rail в состоянии продержаться без каких-либо проблем более 200 000 км. Но все зависит не только от конструкции, но и условий эксплуатации. Наименее надежны и наиболее чувствительны к качеству топлива форсунки фирмы Делфи. Первые проблемы порой появляются уже при 140 000 км. Наиболее выносливой является продукция компании Денсо. Пьезоэлектрические форсунки Бош и Континентал (Сименс), как правило, выдерживают более 200 000 км. Столько же служат и электромагнитные форсунки Бош.

Характерные симптомы неисправностей системы впрыска Common Rail

– затрудненный запуск;

– черный дым;

– неравномерная работа двигателя;

– увеличение расхода топлива;

– падение мощности;

– перегрев двигателя.

Тем не менее, сбои в работе системы Common Rail не всегда являются результатом повреждения форсунок. Дефект мог настигнуть насос высокого давления, регулятор давления топлива и другие датчики. В любом случае параметры работы системы впрыска дают практически точный ответ на вопрос о состоянии форсунок.

Что не сделать в гараже

«Обследовать» систему можно с помощью специального диагностического компьютера  по параметрам давления и так называемой «коррекции форсунок». Еще один простой способ – определение величины перелива. Так же возможно снятие форсунок для осмотра или проверки на стенде. К сожалении, в некоторых случаях изъять форсунку невозможно – прикипает.

Ремонт форсунок Common Rail

Электромагнитные форсунки

Технические возможности позволяют восстановить все электромагнитные форсунки (Bosch, Delphi, Denso). Ограничения может наложить доступность запасных частей: клапаны, наконечники, катушки, корпуса и т.д.). В случае с Бош никаких проблем нет. Немного хуже с компонентами для Делфи. А для Денсо оригинальных компонентов просто не существует. Есть только небольшая доля неофициальных заменителей. Стоимость восстановительного ремонта зависит от количества заменяемых элементов и производителя форсунок. Для Bosch ориентировочно сумма составит от 50 до 150 долларов за штуку, а для Delphi и Denso – до 200-250 долларов.





Пьезоэлектрические форсунки

Полноценное восстановление пьезоэлектрических форсунок Bosch, Delphi и Denso не возможно. Все, что допустимо – это снять наконечник форсунки, промыть его в ультразвуковом аппарате и проверить работу форсунки на стенде.

Чуть лучше ситуация с некоторыми форсунками Continental (Siemens). Для отдельных форсунок существуют запасные части. Стоимость восстановления – около 150 долларов.

Ремонт форсунок

Разборкой и ремонтом форсунок должны заниматься только специалисты профильных сервисов. Уже сама разборка форсунки требует особого инструмента. Кроме того, до и после разбора необходимо проверить работу форсунки на специальном стенде.

Ход работ:

– проверка форсунки на стенде;

– демонтаж и промывка элементов;

– дефектовка и замена необходимых деталей;

– регулировка и сборка форсунки;

– измерение параметров после сборки;

– присвоение индивидуального кода, учитывающего характеристики конкретного экземпляра (для некоторых форсунок).

Только после процесса регенерации и устранения сопутствующих неисправностей (например, осадок в баке или стружка от насоса в системе), форсунки могут быть установлены назад на свое место. Попутно обязательно должен быть заменен топливный фильтр и медные шайбы под форсунками.



Тестер балансировки давления в форсунке дизельного топлива – Да, вы можете сделать это сами! | Продукт

Этот тестер необходим для надлежащего тестирования и капитального ремонта дизельных топливных форсунок IDI (непрямого впрыска). Он будет работать с любой механической топливной форсункой типа Bosch с регулируемой функцией сброса давления, хотя вам, возможно, придется придумать собственный адаптер, чтобы присоединить форсунку к тестеру подачи топлива. (выпуск до середины 1990-х). Размер метрической резьбы на этом тестере для соединения с верхней частью топливной форсунки составляет M12 x 1,5. Оснащен специальным манометром FLUTTER GUARD для стабилизации отскока иглы. Это позволит получить более точные показания сброса давления во время испытаний.

Если вы не думаете, что настройка и балансировка форсунок важны, подумайте еще раз. Грязные или изношенные форсунки могут стать причиной плохого распыления, что приведет к потере мощности, снижению расхода топлива и избыточному дымообразованию в выхлопных газах. Несбалансированные форсунки (это означает, что давление срабатывания не установлено в пределах 50 фунтов на квадратный дюйм друг от друга) могут привести к неровному холостому ходу, плохому ускорению и чрезмерному стуку форсунок. Изношенные наконечники форсунок могут привести ко всему вышеперечисленному, а также к большому количеству долларов, вылетающих из выхлопной трубы. С дизельным топливом в $3,00+ за галлон вы можете заплатить за этот тестер за пару месяцев!

ВАЖНОЕ ПРИМЕЧАНИЕ : Вопреки распространенному мнению, это важная процедура обслуживания, которую вы можете выполнять дома. Вы действительно будете удивлены тем, насколько это просто с правильными инструментами. Несмотря на то, что это не сложно, может потребоваться много времени, чтобы правильно сбалансировать давление всех ваших форсунок, и это одна из причин, по которой магазины дизельных двигателей берут за это так много денег. Вот краткое изложение процедуры:

Процедура проверки довольно проста:

• Прикрутите тестер к рабочему столу
• Подготовьте емкость для жидкости и диффузор, как описано в бесплатных видеоинструкциях
.
• Заполните бутыль рекомендуемой нами смесью дизельного топлива и трансмиссионной жидкости
.
• Присоедините топливную форсунку к жесткому фитингу, входящему в комплект поставки
.
• Выпустите воздух из штуцера форсунки в бутылку с жидкостью
• Подсоедините шланг длиной от 9 до 10 футов к бутылке и выведите наружу (для выхлопных газов)
• Нажать на ручку несколько раз, пока инжектор не сработает (хлопнет)
• Обратите внимание на консистенцию распыла
• Чтение давления срабатывания в PSI
• Удерживайте давление рукояткой непосредственно перед точкой сброса и проверьте герметичность форсунки
• Разобрать форсунку для осмотра/очистки (найти комплект для чистки форсунки)
• Выберите более толстую или более тонкую регулировочную шайбу для изменения давления (поиск регулировочной шайбы)
• Измерьте прокладки штангенциркулем для подтверждения правильного размера (поиск штангенциркуля)
• Очистите, смажьте и соберите инжектор с надлежащим крутящим моментом (поиск динамометрического ключа)
• Повторить тест и при необходимости отрегулировать давление
• Замените форсунки новыми, если ваши не прошли тест (найдите форсунки на этом сайте)
• Установите обратно в двигатель, используя новые стопорные шайбы и возвратный шланг форсунки (поищите комплекты для обслуживания форсунок)

ДОПОЛНИТЕЛЬНЫЙ БОНУС : В качестве дополнительного бонуса бесплатно предоставляется полное руководство Кента Бергсмы по очистке, проверке и регулировке топливных форсунок. Это руководство шаг за шагом проведет вас через процедуры на простом английском языке. Это дополнительные 19 долларов.0,95 экономии.

Нужна дополнительная информация? Если вы хотите узнать больше о процедурах тестирования и регулировки до , вы решили приобрести тестер, просто закажите руководство для дизельных форсунок ниже.

СПЕЦИАЛЬНЫЕ НАБОРЫ ИНСТРУМЕНТОВ ДЛЯ ОБСЛУЖИВАНИЯ ИНЖЕКТОРОВ : Если у вас нет под рукой инструментов для работы с форсунками, мы подготовили несколько доступных наборов инструментов. Основные требования включают в себя подходящую головку форсунки, динамометрический ключ и штангенциркуль для измерения толщины регулировочной шайбы (все перечислено ниже). Вам будет трудно найти лучшее качество по цене, которую мы предлагаем. Наша наценка на эти инструменты установлена ​​очень низкой только для того, чтобы помочь вам начать работу с собственными топливными форсунками.

ТАКЖЕ НЕОБХОДИМО: Если вы собираетесь правильно изменить настройки сброса давления в форсунке, вам также понадобятся различные прокладки. У нас также есть комплекты прокладок на этом сайте.

ТАКЖЕ ДОСТУПНЫ ПОЛНЫЕ КОМПЛЕКТЫ ДЛЯ ВОССТАНОВЛЕНИЯ ФОРСУНОК ДЛЯ ЭКОНОМИИ ДЕНЕГ : Если вы готовы восстановить свои форсунки и хотите установить наши новые высокопроизводительные форсунки, полные комплекты для самостоятельной сборки, которые включают тестер давления, новые форсунки для вашего двигателя и регулировочные прокладки . Они доступны по специальной цене. Смотрите сопутствующие товары ниже:

Если у вас есть более старый бензиновый Mercedes, вы можете использовать этот базовый тестер для проверки топливных форсунок CIS. НО …… вам понадобится комплект для переоборудования с меньшим калибром. Комплект для переоборудования тестера с дизельного топлива на бензин

см. ниже. РЕКОМЕНДАЦИИ ПО БЕЗОПАСНОСТИ. Ради вашего здоровья всегда используйте качественный респиратор для защиты от органических паров/краски с текущими фильтрами при использовании этого тестера в замкнутом пространстве. Даже с выхлопным шлангом вы действительно не хотите дышать дизельным топливом в течение длительного времени без вентиляции и защиты.

Инжектор Common Rail Bosch – Ремонт морского дизельного двигателя

Опубликовано 17 ноября 2020 г. 17 ноября 2020 г.

RPM Diesel Engine Co., Inc. гордится тем, что является ведущим авторизованным предприятием Bosch по ремонту и восстановлению топливных форсунок Common Rail во Флориде. Мы авторизованная ремонтная мастерская Bosch. Что значит быть авторизованной мастерской по ремонту дизельных двигателей Bosch?

По сути, это означает, что мы придерживаемся строгих требований к инструментам, обучению, деталям, испытательному оборудованию и обучению непосредственно от производителей компонентов впрыска топлива. Именно это делает RPM одним из ведущих поставщиков услуг Bosch Common Rail на всем юге.

Обученные и сертифицированные специалисты Bosch

• Испытательный стенд Bosch EPS815, предназначенный для проверки форсунок Bosch CRI, CRIN, CRIN I, II, III и IV, топливных насосов Common Rail CP1, CP2, CP3 и CP4.
Покрытие
• OE включает в себя MTU, MAN, Volvo Penta, Cummins, Chevrolet, Dodge, Ford, Mercedes и многие другие дорожные и внедорожные автомобили.
• Мы являемся одной из двух авторизованных ремонтных мастерских Bosch в округах Броуард и Дейд.
• Чистая комната, сертифицированная Bosch, с воздухом под давлением с фильтром Hepa
• Услуга включает ремонт Bosch Quality Scan, все отремонтированные форсунки и насосы загружаются в Bosch для отслеживания
• У нас работают обученные и сертифицированные специалисты Bosch
• EPS815 способен измерять «от выстрела к выстрелу», способный измерять до 1/10 одного кубического миллиметра между выстрелами.
• Компьютерная сборка топливных форсунок.
• Старейший магазин впрыска топлива в Южной Флориде с 1956 года

По существу это означает, что продукты Common Rail и топливные форсунки, которые вы получаете от RPM Diesel Engine Co., были собраны в соответствии с самыми строгими стандартами и спецификациями, созданными производителем для всего проверенного дизельного оборудования Bosch, которое было построено и спроектировано компанией производитель.

Это позволяет нам продавать подлинную продукцию Bosch, которая не уступает продукции самого производителя или превосходит ее. Неавторизованные сторонние мастерские, которые не соответствуют требованиям и не проходят такого же авторизованного обучения на заводе и не имеют необходимого оборудования для восстановления форсунок Common Rail Bosch. Не экономьте на обслуживании форсунок Common Rail Bosch.

Все топливные форсунки Common Rail компании Bosch, которые собираются или ремонтируются на нашем предприятии, производятся в нашем сертифицированном Bosch чистом помещении. В каждом сертифицированном Bosch чистом помещении должен быть воздух с фильтром Hepa, который позволяет атмосфере должным образом поддерживать чрезвычайно плотную среду, которая соответствует требованиям дизельной топливной форсунки для правильной работы.

От начала до конца весь процесс сборки топливной форсунки планируется и проверяется на протяжении всего процесса в соответствии с запатентованным программным обеспечением Bosch. Программное обеспечение Bosch определит правильные прокладки, используя точные измерения, снятые с каждой форсунки Bosch на общей топливной рампе, а затем сравнив их с требуемыми заводскими спецификациями. Каждая часть нашего измерительного инструмента строго соблюдается, чтобы повторная калибровка выполнялась для поддержания наилучшей точности. Когда мы собираем любую форсунку Common Rail, у нас есть возможность выбрать из большого разнообразия (более 500) прокладок разных размеров. Прецизионные прокладки для систем Common Rail Bosch доступны только в авторизованных ремонтных мастерских Bosch, таких как RPM Diesel Engine Co.

При каждом ремонте или сборке системы Common Rail Bosch все топливные форсунки проходят тщательную проверку и проверку на нашем заводском испытательном стенде Bosch. RPM Diesel Engine Co. имеет заводской испытательный стенд Bosch EPS 815, оснащенный пакетом CRI/CRIN SST и позволяющий нам тестировать все легковые (CRI) и коммерческие (CRIN) форсунки Common Rail, а также CRIN I, II, III, и IV форсунки, топливные насосы Common Rail CP1, CP2, CP3 и CP4 производства Bosch.
