Редуктор 1Ц3У (цилиндрический трехступенчатый горизонтальный)
Благодаря использованию трехступенчатой схемы может использоваться при выполнении наиболее сложных работ. Благодаря этому им часто комплектуются тяжелые подъемные краны, а также крупные станки и производственные стенды. Применение в подъемной технике также обуславливается возможностью работы в прерывистом режиме без получения повреждений или повышенного износа.
В машиностроении и металлообработке редуктор цилиндрический 1Ц3У может применяться, как элемент привода прокатного и режущего оборудования. В частности, он может быть частью линий по производству профнастила, металлического листа и металлочерепицы. Кроме того, его применение также эффективно в транспортерах, в том числе и конвейерного типа.
Редуктор цилиндрический 1Ц3У хорошо зарекомендовал себя в автоматических производственных линиях. В легкой, пищевой и химической промышленности он может быть использован в механизмах приводов сепараторов, давилок, мешалок, экструдеров и множества других видов оборудования.
При необходимости он также может быть включен в состав роботизированных и автоматических манипуляторов.
Применяются зубчатые колеса с передаточным отношением от 1:31,5 до 1:125. В зависимости от конкретной модели и скорости вращения входящего вала максимальный крутящий момент может достигать от 2000 до 20000 Нм.
Межосевое расстояние может изменяться от 160 до 500 мм. Соответственно варьируются также габариты, посадочные размеры и масса, которая для наименьшей модификации составляет 110 кг (64 – с алюминиевыми крышками), а для наибольшей – 2300 кг.
Корпус редуктора для всех модификаций, кроме 1Ц3У-160, выполняется из высокопрочного чугуна с ребрами охлаждения и вентиляционными каналами.
1Ц3У 160
Габаритные (присоединительные) размеры
Типоразмер | awт | awпр | awб | L | L1 | l | l1 | l2 | l3 | H | H1 | h | A | A1 | B | B1 | Ø d | |
Чугун. корп. | Алюм. корп. | |||||||||||||||||
1Ц3У-160 | 160 | 160 | 80 | 630 | 530 | 195 | 136 | 160 | 224 | 345 | 170 | 24±4 | 28 | 475 | 140 | 206 | 195 | 24 |
Основные технические данные
Параметры | Типоразмер редуктора | ||
1Ц3У-160 | |||
Номинальное передаточное отношение, i | 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 | ||
Номинальный крутящий момент на выходном валу, Н´ м, при непрерывном (Н) режиме работы (ПВ=100% ) | 1250 | ||
Номинальный крутящий момент на выходном валу, Н´ м, при работе в повторно-кратковременных режимах | Тяжелый (Т) (ПВ 40%) | 1600 | |
Средний (С) (ПВ 25%) | 2000 | ||
Легкий (Л) (ПВ 15%) | 2500 | ||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстроходного | Непрерывный (Н) (ПВ100%) | 630 |
Тяжелый (Т) (ПВ 40%) | 710 | ||
Средний (С) (ПВ 25%) | 800 | ||
Легкий (Л) (ПВ 15%) | 900 | ||
тихоходного | Непрерывный (Н) (ПВ100%) | 9000 | |
Тяжелый (Т) (ПВ 40%) | 10000 | ||
Средний (С) (ПВ 25%) | 11200 | ||
Легкий (Л) (ПВ 15%) | 12500 | ||
Масса, кг | с чугунным корпусом | 110 | |
с алюминиевым корпусом | 64 |
1Ц3У 200
Габаритные (присоединительные) размеры
Типоразмер | awт | awпр | awб | L | L1 | l | l1 | l2 | l3 | H | H1 | h | A | A1 | B | B1 | ||
Чугун. корп. | Алюм. корп. | |||||||||||||||||
1Ц3У-200 | 200 | 200 | 100 | 775 | 650 | 236 | 165 | 190 | 280 | 425 | 212 | 30±4 | – | 580 | 165 | 243 | 230 | 24 |
Основные технические данные
Параметры | Типоразмер редуктора | ||
1Ц3У-200 | |||
Номинальное передаточное отношение, i | 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 | ||
Номинальный крутящий момент на выходном валу, Н´ м, при непрерывном (Н) режиме работы (ПВ=100% ) | 2500 | ||
Номинальный крутящий момент на выходном валу, Н´ м, при работе в повторно-кратковременных режимах | Тяжелый (Т) (ПВ 40%) | 3150 | |
Средний (С) (ПВ 25%) | 4000 | ||
Легкий (Л) (ПВ 15%) | 5000 | ||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстроходного | Непрерывный (Н) (ПВ100%) | 1250 |
Тяжелый (Т) (ПВ 40%) | 1400 | ||
Средний (С) (ПВ 25%) | 1600 | ||
Легкий (Л) (ПВ 15%) | 1800 | ||
тихоходного | Непрерывный (Н) (ПВ100%) | 12500 | |
Тяжелый (Т) (ПВ 40%) | 14000 | ||
Средний (С) (ПВ 25%) | 16000 | ||
Легкий (Л) (ПВ 15%) | 18000 | ||
Масса, кг | с чугунным корпусом | 190 | |
с алюминиевым корпусом | – |
1Ц3У 250
Габаритные (присоединительные) размеры
Основные технические данные
|
Редуктор 1Ц3У-355
Редукторы цилиндрические трехступенчатые горизонтальные 1Ц3У-355 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.
Пример условного обозначения редуктора
1Ц3У-355-31,5-11-М-2-У1, 1Ц3У-355-40-12-М-2-У1
Где: 1Ц3У – тип редуктора;
355 – межосевое расстояние;
31,5; 40 – передаточное число;
11 и 12 – вариант исполнения сборки;
М – исполнение конца выходного вала в виде части зубчатой муфты;
2 – категория точности;
У1 – климатическое исполнение.
Технические характеристики редуктора 1Ц3У-355
Редуктор | 1Ц3У-355 |
Передаточные числа | 31,5; 40; 50; 63; 80; 100; 125; 160; 200 |
Частота вращения входного вала | от 1500 до 500 |
Номинальный крутящий момент на выходном валу Н*м | 11200…14000 |
Масса (вес) редуктора, кг | 780 |
Габаритные размеры редуктора 1Ц3У-355
Редуктор | Аб | Ат | А | В | В1 | В2 | Н | Н1 | h | L | L1 | L2 | L3 | l | l1 | d | |
1Ц3У-355 | 140 | 225 | 355 | 950 | 425 | 355 | 280 | 740 | 375 | 36 | 1255 | 1255 | 290 | 440 | – | 250 | 28 |
Редукторы цилиндрические трехступенчатые горизонтальные с передачами Новикова общемашиностроительного применения используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.
Номинальные передаточные отношения, U | 31,5 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |||
Номинальный крутящий момент на выходном валу Тном, Нм | Ц3У 315Н | – | 8600 | 9000 | 9200 | |||||||
Ц3У 355Н | 12000 | 14000 | 15000 | |||||||||
Номинальная радиальная консольная нагрузка, приложенная к середине посадочной части вала, Н | Входной | Ц3У 315Н | 1250 | 1000 | ||||||||
Ц3У 355Н | 2000 | 1600 | 1300 | 1100 | ||||||||
Выходной | Цилиндрический конец вала | Ц3У 315Н | 22400 | |||||||||
Ц3У 355Н | 40000 | |||||||||||
Конец вала в виде зубчатой полумуфты | Ц3У 315Н | 26800 | ||||||||||
Ц3У 355Н | 50000 | |||||||||||
Масса, кг | Ц3У 315Н | 585 | ||||||||||
Ц3У 355Н | 750 | |||||||||||
КПД. % | 96 |
Редукторы цилиндрические ЦТНД
Редукторы цилиндрические ЦТНД – трёхступенчатые агрегаты горизонтального типа. Конструктивная особенность таких редукторов заключается в применении зацепления Новикова в качестве альтернативного варианта эвольвенте.
Благодаря такому конструктивному решению изделия выдерживают повышенные нагрузки в части напряжения изгиба и контактным напряжением, а значение передаточного числа редуктора возрастает до 160. Ещё одно преимущество – пониженный уровень шума во время работы. Число оборотов ведущего вала в минуту составляет от 750 (минимум). Оптимальное рабочее значение – 1500 об/мин.
Область применения редукторов ЦТДН
Редукторы ЦТНД служат для применения в условиях неагрессивной рабочей среды с уровнем запылённости воздуха не более 10 мг/м3. Обширное применение агрегаты такого типа нашли в угольной и горнодобывающей отраслях промышленности. Примеры практического использования – приводные конструкции конвейеров, элеваторов и прочих аналогичных установок.
Редукторы цилиндрические ЦТНД – трёхступенчатые агрегаты горизонтального типа. Конструктивная особенность таких редукторов заключается в применении зацепления Новикова в качестве альтернативного варианта эвольвенте.
Благодаря такому конструктивному решению изделия выдерживают повышенные нагрузки в части напряжения изгиба и контактным напряжением, а значение передаточного числа редуктора возрастает до 160. Ещё одно преимущество – пониженный уровень шума во время работы. Число оборотов ведущего вала в минуту составляет от 750 (минимум). Оптимальное рабочее значение – 1500 об/мин.
Область применения редукторов ЦТДН
Редукторы ЦТНД служат для применения в условиях неагрессивной рабочей среды с уровнем запылённости воздуха не более 10 мг/м3. Обширное применение агрегаты такого типа нашли в угольной и горнодобывающей отраслях промышленности. Примеры практического использования – приводные конструкции конвейеров, элеваторов и прочих аналогичных установок.
Условия применения редукторов ЦТНД
Купить редукторы цилиндрические ЦТНД целесообразно для использования в следующих условиях:
- Переменный уровень нагрузки;
- Способность валов вращаться в разном направлении;
- Максимальная частота вращения входного вала – до 1500 оборотов в минуту;
- Районы с умеренным климатом и макроклиматические.
Технические характеристики редукторов ЦТНД
Наименование технических характеристик | Типоразмер редуктора | ||
ЦТНД-315 | ЦТНД-400 | ЦТНД-500 | |
Передаточные числа | 63, 80, 100, 125, 160 | ||
Допускаемая радиальная консольная нагрузка на тихоходном валу, Н | 24000 | 32600 | 42200 |
Номинальный крутящий момент на тихоходном валу, Н.м | 8300 | 17000 | 28500 |
КПД | 0,96 | ||
Масса, кг | 485 | 911 | 1448 |
Габаритные и присоединительные размеры редуктора ЦТДН
Редуктор | ЦТНД-315 | ЦТНД-400 | ЦТНД-500 |
Aw1 | 315 | 400 | 500 |
Aw2 | 640 | 810 | 1015 |
A | 560 | 720 | 915 |
A1 | 280 | 340 | 400 |
B1 | 350 | 430 | 490 |
H | 640 | 820 | 985 |
H1 | 335 | 425 | 500 |
L | 1110 | 1385 | 1720 |
L1 | 680 | 860 | 1080 |
l1 | 130 | 170 | 215 |
l2 | 243 | 307 | 340 |
l3 | 365 | 455 | 517 |
D | 26 | 33 | 33 |
N | 6 | 8 | 8 |
ЦТНД-630
Редукторы цилиндрические трехступенчатые горизонтальные с передачами Новикова типа ЦТНД-630 используется в приводах различных машин и механизмов, применяемых в угольной и другой промышленности, для изменения крутящих моментов и частоты вращения.
Условия применения редуктора ЦТНД-630
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работа постоянная и с периодическими остановками;
- вращение валов в любую сторону, частота вращения быстроходного вала до 1500 об/мин.
- температура внешней среды от минус 40°С до плюс 50°С;
- повышенная запыленность, неагрессивная среда;
- климатические исполнения У, Т (для категории размещения 1…4) по ГОСТ 15150-69.
Технические характеристики редуктора ЦТНД-630
Типоразмер редуктора | Передаточное число u | Мт, Н*м | AwT | AwП | AwБ | Масса редуктора, кг |
ЦТНД-630 | 63, 80, 100, 125, 160 | 52000 | 630 | 400 | 250 | 2800 |
Габаритные и присоединительные размеры редуктора ЦТНД-630
Типоразмер редуктора | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | L9 | L10 | В | |||||||||
ЦТНД-630 | 2130 | 665 | 1500 | 1320 | 990 | 660 | 190 | 462 | 680 | 240 | 105 | 690 | |||||||||
Типоразмер редуктора | B1 | H | H1 | d | d1 | d2 | t | t1 | b | b1 | n | ||||||||||
ЦТНД-630 | 600 | 1235 | 630 | 39 | 170 | 65 | 69 | 179 | 18 | 40 | 10 | ||||||||||
Пример условного обозначения при заказе редуктора ЦТНД-630
Редуктор ЦТНД – 630 – 80 – 21 – Ц – У2
ЦТНД – тип редуктора
630 – межосевое расстояние выходной ступени, мм
80 – передаточное отношение
21 – вариант сборки
Ц – исполнение концов выходного вала
У2 – климатическое исполнение и категория размещения

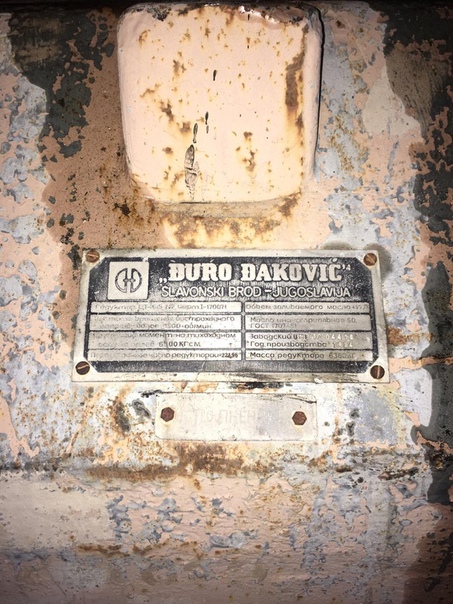

Редуктор ЦТ-1450 (цилиндрический трехступенчатый горизонтальный)
Назначение: Редуктор цилиндрический трехступенчатый горизонтальный
ЦТ-1450 является приводом металлургического оборудования. Редуктор оснащен централизованной струйной проточной системой смазки для охлаждения зубчатых передач и подшипников. Подвод масла осуществляется через штуцер центральной трубы. Смазка осуществляется по замкнутому контуру с подводом на каждый подшипник отдельной трубкой с запорной (регулируемой) арматурой, внутри редуктора зубчатые передачи смазываются через коллекторы , тихоходная зубчатая передача смазывается окунанием. Для контроля подачи масла служат индикаторы, установленные в каждую точку смазки.
Габаритные и присоединительные размеры
Технические характеристики
Номинальное передаточное отношение, i | Номинальная частота вращения быстроходного вала, об/мин | Номинальный крутящий момент на тихоходном валу (ПВ100%), Нxм | Масса, кг | |||||
227, 260, 290 | 1500 | 30800 | 3640 |
Пример условного обозначения при заказе: ЦТ-1450-290-35-У1 — редуктор цилиндрический трехступенчатый (ЦТ) с суммой межосевых расстояний 1450 мм, номинальным передаточным отношением 290, вариантом сборки 35, климатическим исполнением У и категорией размещения 1.
Ц3Н
Ц3Н 630Цилиндрический трехступенчатый редуктор Ц3Н 630 представляет собой универсальное и практичное устройство, предназначенное для использования в самых разных отраслях машиностроения. Главным преимуществом, которое отличает редуктор Ц3Н 630, является простота и надежность конструкции, что и выделяет группу цилиндрических редукторов среди всех прочих. К недостаткам можно отнести несимметричность расположения колес редуктора к опорам, что в свою очередь дает неравномерность при распределении нагрузки в процессе работы на все подшипники, размещенные в области зубчатых колес механизма.
Габаритные и присоединительные размеры
awб | awпр | awт | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | B | B1 | B3 | B4 |
250 | 400 | 630 | 1995 | 1920 | 1770 | 970 | 575 | 570 | 760 | 170 | 360 | 650 | 540 | 22 | 50 |
ØD | ØD1 | ØD2 | H | h2 | h3 | h4 | h5 |
52 | 80m6 | 220m6 | 1225 | 630 | 60 | 85 | 231 |
Основные технические характеристики
Номинальное передаточное отношение | 31,5 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |
Номинальный крутящий момент на тихоходном валу, Н·м, min / max | 85000 / 90000 | |||||||||
Номинальная передаваемая мощность, кВт, min / max | 353,5 / 67 | |||||||||
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала | выходного, min / max | 71000 / 75000 | ||||||||
входного, min / max | 2650 / 6000 | |||||||||
Масса, кг, не более | 3900 |
Ц3Н 710
Цилиндрические редукторы становятся более популярными. Они имеют широкое использование, как в специальной технике, так и на заводах, на специальных станках, которые в свою очередь потребляют большую мощность. Цилиндрический Редуктор Ц3Н 710 качественный и надежный. Имеет большой спрос. Состоит из шестеренок, которые размещены в стальном корпусе. Корпус защищает их от внешних воздействий. Таких как пыль, мусор и т.д. Цилиндрический редуктор востребован и поэтому используется практически везде. Поэтому приобретение его просто необходимо для крупных и серьезных компаний, которые имеют в своем подчинении специальную технику, к примеру, в виде станков.
Габаритные и присоединительные размеры
awб | awпр | awт | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | B | B1 | B3 | B4 |
280 | 450 | 710 | 2250 | 2160 | 2010 | 1060 | 660 | 575 | 870 | 170 | 410 | 740 | 600 | 25 | 56 |
ØD | ØD1 | ØD2 | H | h2 | h3 | h4 | h5 |
52 | 90m6 | 250m6 | 1385 | 710 | 60 | 95 | 262 |
Основные технические характеристики
Номинальное передаточное отношение | 31,5 | 40 | 50 | 63 | 80 | 100 | 125 | 160 | 200 | |
Номинальный крутящий момент на тихоходном валу, Н·м, min / max | 100000 / 100000 | |||||||||
Номинальная передаваемая мощность, кВт, min / max | 393 / 78,5 | |||||||||
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части вала | выходного, min / max | 79000 / 79000 | ||||||||
входного, min / max | 2800 / 6400 | |||||||||
Масса, кг, не более | 5020 |
7Ц3
трехступенчатые горизонтальные серии 7Ц3 используются для изменения крутящих моментов и частоты вращения в приводах различных машин и механизмов , в том числе подъемно-транспортных. Редукторы данной серии изготовлены с твердыми шлифованными зубчатыми парами эвольвентного зацепления. Такое исполнение редукторов обеспечивает повышенную нагрузочную способность, снижение шумовых характеристик и увеличенный ресурс эксплуатации привода.
Редукторы изготавливаются с резиновыми уплотнениями фирмы Simrit, по отдельному заказу могут комплектоваться импортными подшипниками качения фирм SKF, FAG.
Условия эксплуатации:
– работа длительная (до 24 ч. в сутки) или с периодическими остановками;
– работа в непрерывном и повторно-кратковременном режимах, т. е. при переменных
нагрузках с периодическими остановками, нагрузка одного направления и реверсивная;
– вращение валов в любую сторону;
– неагрессивная среда, атмосфера типов I и II по ГОСТ 15150 при запыленности воздуха не более 10 мг/м ;
– климатические исполнения – У1, У2, УЗ, УХЛ4, Т1, Т2, ТЗ и О4 по ГОСТ 15150.
Пример обозначения редуктора 7Ц3 -794 -45 – 12 Цвых – У1:
редуктор этапа модернизации (7), цилиндрический (Ц), трехступенчатый (3), с суммарным межосевым расстоянием ступеней 794 мм, номинальным передаточным отношением 45, вариантом сборки 12, цилиндрическим концом тихоходного вала (Цвых), климатическим исполнением У и категорией размещения 1.
Пример обозначения редуктора 7Ц3 -486- 31,5 – 26 Пшп – У1:
редуктор этапа модернизации (7), цилиндрический (Ц), трехступенчатый (3), с суммарным межосевым расстоянием ступеней 486 мм, номинальным передаточным отношением 31,5, вариантом сборки 26, с полым выходным валом со шпоночным пазом (Пшп), климатическим исполнением У и категорией размещения 1.
Основные технические данные
-Номинальный крутящий момент на тихоходном валу приведен в таблицах с учетом выбора типоразмера редуктора с использованием эксплуатационного коэффициента Kf (сервис-фактора) (см. раздел “Методика выбора редуктора с учетом эксплуатационного коэффициента”).
-При эксплуатации редукторов в повторно-кратковременном режиме работы без остановок свыше 30 минут режим считать непрерывным.
-Редукторы допускают кратковременные перегрузки, возникающие во время пусков и остановок двигателя, в два раза превышающие номинальные крутящие моменты на тихоходном валу, если число циклов нагружения быстроходного вала за время действия этих перегрузок не превысит 3х106 в течение всего срока службы редуктора в непрерывном режиме.
-Для двухконцевых исполнений валов значения допускаемых радиальных консольных нагрузок должны быть снижены на 50%.
-Допускаемое отклонение передаточного отношения редуктора от номинального -5 %.
Технические характеристики
Типоразмер редуктора | Номинальный крутящий момент на тихоходном валу Тf, Н×м, с учетом сервис-фактора Kf | Номинальные передаточные отношения | Масса, кг |
7Ц3-444 | 15500 | 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112 | 370 |
7Ц3-486 | 20000 | 400 | |
7Ц3-529 | 25000 | 640 | |
7Ц3-575 | 35000 | 875 | |
7Ц3-630 | 46000 | 1000 | |
7Ц3-707 | 58000 | (20)*; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; (100)* | 1340 |
7Ц3-739 | 65000 | 1400 | |
7Ц3-794 | 79000 | 1690 | |
7Ц3-830 | 90000 | 1800 | |
7Ц3-894 | 112000 | 2460 | |
7Ц3-934 | 131000 | 2620 | |
7Ц3-1004 | 156000 | (20)*; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; (90; 100; 112 )* | 3500 |
7Ц3-1027 | 175000 | 4000 | |
7Ц3-1113 | 205000 | 4150 | |
7Ц3-1148 | 240000 | 4650 | |
7Ц3-1200 | 270000 | 5100 | |
7Ц3-1279 | 308000 | 6350 | |
7Ц3-1308 | 350000 | 7050 |
Типоразмер | Aw | L | L1 | L2 | L3 | L4 | L5 | L6 | L7 | L8 | n | |
7Ц3-444 | 444 | 785 | 571 | 122 | – | 229 | 130 | 327 | 210 | 403 | 4 | |
7Ц3-486 | 486 | 845 | 635 | 136 | – | 240 | 135 | 340 | 210 | 411 | 4 | |
7Ц3-529 | 529 | 935 | 862 | 235 | – | 270 | 140 | 358 | 220 | 434 | 4 | |
7Ц3-575 | 575 | 1015 | 725 | 150 | – | 295 | 140 | 370 | 250 | 478 | 4 | |
7Ц3-630 | 630 | 1125 | 825 | 174 | – | 322 | 160 | 416 | 250 | 504 | 4 | |
7Ц3-707 | 20-56 | 707 | 1249 | 900 | 190 | 215 | 370 | 140 | 411 | 300 | 590 | 6 |
63-90 | 110 | 381 | ||||||||||
7Ц3-739 | 22,4-63 | 739 | 1281 | 930 | 190 | 215 | 370 | 140 | 411 | 300 | 592 | 6 |
71-100 | 110 | 381 | ||||||||||
7Ц3-794 | 20-56 | 794 | 1409 | 985 | 205 | 230 | 420 | 140 | 430 | 300 | 612 | 6 |
63-90 | ||||||||||||
7Ц3-830 | 22,4-63 | 830 | 1445 | 1020 | 205 | 230 | 420 | 140 | 430 | 350 | 662 | 6 |
71-100 | ||||||||||||
7Ц3-894 | 20-56 | 894 | 1584 | 910 | 250 | 280 | 465 | 170 | 487 | 350 | 703 | 6 |
63-90 | 457 | |||||||||||
7Ц3-934 | 22,4-63 | 934 | 1624 | 950 | 250 | 280 | 465 | 170 | 487 | 410 | 763 | 6 |
71-90 | 457 | |||||||||||
7Ц3-1004 | 20-56 | 1004 | 1721 | 990 | 250 | 305 | 495 | 170 | 532 | 410 | 811 | 6 |
63-90 | 502 | |||||||||||
7Ц3-1027 | 22,4-63 | 1027 | 1744 | 1010 | 250 | 305 | 495 | 170 | 532 | 410 | 811 | 6 |
71-90 | 502 | |||||||||||
7Ц3-1113 | 20-50 | 1113 | 1900 | 1110 | 300 | 350 | 545 | 210 | 612,5 | 410 | 847 | 6 |
56-90 | 572,5 | |||||||||||
7Ц3-1148 | 22,4-56 | 1148 | 1935 | 1110 | 300 | 350 | 545 | 210 | 612,5 | 470 | 920 | 6 |
63-100 | 572,5 | |||||||||||
7Ц3-1200 | 25-63 | 1200 | 2052 | 1190 | 360 | 380 | 610 | 210 | 612,5 | 470 | 920 | 6 |
71-112 | 572,5 | |||||||||||
7Ц3-1279 | 20-50 | 1279 | 2187 | 1280 | 330 | 355 | 620 | 210 | 660,5 | 470 | 962 | 6 |
56-90 | 660,5 | |||||||||||
7Ц3-1308 | 22,4-56 | 1308 | 2216 | 1280 | 330 | 355 | 610 | 210 | 660,5 | 470 | 962 | 6 |
63-100 | 660,5 |
Типоразмер | H | H1 | H2 | H3 | H4 | ∅D | ∅D2 | ∅D3 | B | B1 | B2 | B3 | |
7Ц3-444 | 22,4-31,5 | 425 | 200 | 41 | 111 | 30 | 28 | 38k6 | 105m6 | 314 | 260 | 10 | 28 |
40-63 | 38 | 35k6 | 10 | ||||||||||
71-112 | 33 | 30k6 | 8 | ||||||||||
7Ц3-486 | 22,4-40 | 455 | 215 | 51,5 | 127 | 34 | 28 | 48k6 | 120m6 | 329 | 279 | 14 | 32 |
45-63 | 43 | 40k6 | 12 | ||||||||||
71-112 | 35 | 32k6 | 10 | ||||||||||
7Ц3-529 | 22,4-40 | 495 | 235 | 51,5 | 137 | 40 | 33 | 48k6 | 130m6 | 356 | 292 | 14 | 32 |
45-63 | 43 | 40k6 | 12 | ||||||||||
71-112 | 38 | 35k6 | 10 | ||||||||||
7Ц3-575 | 22,4-40 | 555 | 265 | 53,5 | 148 | 40 | 33 | 50k6 | 140m6 | 380 | 316 | 14 | 36 |
45-63 | 48,5 | 45k6 | 14 | ||||||||||
71-112 | 41 | 38k6 | 10 | ||||||||||
7Ц3-630 | 22,4-40 | 625 | 300 | 59 | 169 | 52 | 39 | 55k6 | 160m6 | 431 | 353 | 16 | 40 |
45-63 | 53,5 | 50k6 | 14 | ||||||||||
71-112 | 45 | 42k6 | 12 | ||||||||||
7Ц3-707 | 20-56 | 670 | 335 | 74,5 | 179 | 55 | 42 | 70k6 | 170m6 | 475 | 390 | 20 | 40 |
63-90 | 58 | 55k6 | 16 | ||||||||||
7Ц3-739 | 22,4-63 | 670 | 335 | 74,5 | 179 | 55 | 42 | 70k6 | 170m6 | 475 | 390 | 20 | 40 |
71-100 | 59 | 55k6 | 16 | ||||||||||
7Ц3-794 | 20-56 | 750 | 375 | 79,5 | 190 | 60 | 48 | 75k6 | 180m6 | 515 | 420 | 20 | 45 |
63-90 | 64 | 60k6 | 18 | ||||||||||
7Ц3-830 | 22,4-63 | 750 | 375 | 79,5 | 200 | 60 | 48 | 75k6 | 190m6 | 515 | 420 | 20 | 45 |
71-100 | 64 | 60k6 | 18 | ||||||||||
7Ц3-894 | 20-56 | 850 | 425 | 85 | 221 | 62 | 48 | 80m6 | 210 | 540 | 440 | 22 | 50 |
63-90 | 74,5 | 70m6 | 20 | ||||||||||
7Ц3-934 | 22,4-63 | 850 | 425 | 85 | 241 | 62 | 48 | 80m6 | 230 | 540 | 440 | 22 | 50 |
71-90 | 74,5 | 70m6 | 20 | ||||||||||
7Ц3-1004 | 20-56 | 900 | 450 | 95 | 241 | 68 | 56 | 90m6 | 230 | 625 | 510 | 25 | 50 |
63-90 | 79,5 | 75m6 | 20 | ||||||||||
7Ц3-1027 | 22,4-63 | 900 | 450 | 95 | 252 | 68 | 56 | 90m6 | 240 | 625 | 510 | 25 | 56 |
71-90 | 79,5 | 75m6 | 20 | ||||||||||
7Ц3-1113 | 20-50 | 1000 | 500 | 106 | 262 | 73 | 56 | 100m6 | 250 | 705 | 590 | 28 | 56 |
56-90 | 85 | 80m6 | 22 | ||||||||||
7Ц3-1148 | 22,4-56 | 1000 | 500 | 106 | 282 | 73 | 56 | 100m6 | 270 | 705 | 590 | 28 | 63 |
63-100 | 85 | 80m6 | 22 | ||||||||||
7Ц3-1200 | 25-63 | 1110 | 550 | 106 | 302 | 73 | 56 | 100m6 | 290 | 705 | 590 | 28 | 63 |
71-112 | 85 | 80m6 | 22 | ||||||||||
7Ц3-1279 | 20-50 | 1160 | 580 | 106 | 302 | 86 | 65 | 100m6 | 290 | 785 | 655 | 28 | 63 |
56-90 | 106 | 100m6 | 28 | ||||||||||
7Ц3-1308 | 22,4-56 | 1160 | 580 | 106 | 314 | 86 | 65 | 100m6 | 300 | 785 | 655 | 28 | 70 |
63-100 | 106 | 100m6 | 28 |
Редукторы 5Ц3-125, 5Ц3-160, 5Ц3-200, 5Ц3-250
Назначение: Редукторы цилиндрические трехступенчатые горизонтальные с твердыми шлифованными зубчатыми парами эвольвентного зацепления общемашиностроительного применения типоразмеров 5Ц3-125, 5Ц3-160, 5Ц3-200, 5Ц3-250 используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.
Технические характеристики
Типоразмер редуктора | 5Ц3-125 | |||||||||
Номинальное передаточное отношение, i | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100,0 | 125,0 | 160,0 | |
Номинальный крутящий момент на тихоходном валу, Т, Нxм | 2000 | |||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | |||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н | быстроходного | 600 | 500 | 250 | 200 | |||||
тихоходного | 11100 | |||||||||
Масса, кг | 100 |
Примечание: редуктор 5Ц3-125 с передаточными отношениями 125,0 и 160,0 с полым тихоходным валом не изготавливается.
Типоразмер редуктора | 5Ц3-160 | |||||||||
Номинальное передаточное отношение, i | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100,0 | 125,0 | 160,0 | |
Номинальный крутящий момент на тихоходном валу, Т, Нxм | 4000 | |||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | |||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н | быстроходного | 1000 | 900 | 800 | 600 | 500 | 400 | |||
тихоходного | 15800 | |||||||||
Масса, кг | 150 |
Типоразмер редуктора | 5Ц3-200 | |||||||||
Номинальное передаточное отношение i | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100,0 | 125,0 | 160,0 | |
Номинальный крутящий момент на тихоходном валу, Т, Нxм | 7000 | 8000 | 9000 | 10000 | 6300 | |||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | |||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н | быстроходного | 1320 | 1250 | 1000 | 850 | 750 | 300 | |||
тихоходного | 21000 | 22300 | 23500 | 25000 | 21000 | |||||
Масса, кг | 303 |
Редукторы 5Ц3-200 с передаточными отношениями 100,0; 125,0 и 160,0 с полым шлицевым тихоходным валом не изготавливаются.
Редукторы 5Ц3-200 с передаточными отношениями 80,0; 100,0; 125,0 и 160,0 со схемами сборки 31, 32, 33, 34, 35, 36 не изготавливаются.
Типоразмер редуктора | 5Ц3-250 | ||||||||||
Номинальное передаточное отношение, i | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100,0 | 125,0 | 160,0 | ||
Номинальный крутящий момент на тихоходном валу, Т, Нxм | 14000 | ||||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | ||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н | быстроходного | 2500 | 2000 | 1200 | 1000 | 900 | 800 | ||||
тихоходного | 29500 | 31600 | |||||||||
Масса, кг | 580 | ||||||||||
Редуктор 5Ц3-250 с передаточным отношением 160,0 с полым тихоходным валом не изготавливается.
Редукторы 2Ц3-125Н, 2Ц3-160Н, 2Ц3-200Н, 2Ц3-250Н, 2Ц3-280Н
Назначение: Редукторы цилиндрические Редукторы цилиндрические трехступенчатые горизонтальные с передачами Новикова общемашиностроительного применения типоразмеров 2Ц3-125Н, 2Ц3-160Н, 2Ц3-200Н, 2Ц3-250Н используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.
Технические характеристики
Типоразмер редуктора | 2Ц3-125Н | |||||||||
Номинальное передаточное отношение, i | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100,0 | 125,0 | 160,0 | |
Номинальный крутящий момент на тихоходном валу, Т, Нxм | 1250 | 1400 | ||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | |||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н | быстроходного | 300 | 250 | 210 | 190 | 170 | 150 | |||
тихоходного | 9000 | 9300 | ||||||||
Масса, кг | 102 |
Примечание:
Редуктор 2Ц3-125Н с передаточными отношениями 125,0 и 160,0 с полым тихоходным валом не изготавливается.
Типоразмер редуктора | 2Ц3-160Н | |||||||||
Номинальное передаточное отношение, i | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100,0 | 125,0 | 160,0 | |
Номинальный крутящий момент на тихоходном валу, Т, Нxм | 2250 | 2400 | ||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | |||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н | быстроходного | 770 | 690 | 610 | 540 | 500 | 440 | 400 | 220 | 200 |
тихоходного | 11800 | 12200 | ||||||||
Масса, кг | 156 |
Типоразмер редуктора | 2Ц3-200Н | |||||||||
Номинальное передаточное отношение i | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100,0 | 125,0 | 160,0 | |
Номинальный крутящий момент на тихоходном валу, Т, Нxм | 5200 | 5500 | ||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | |||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстроходного | 1180 | 1000 | 950 | 850 | 750 | 670 | 600 | 530 | 475 |
тихоходного | 18000 | 18500 | ||||||||
Масса, кг | 273 |
Редуктор 2Ц3-200Н с передаточными отношениями 100,0, 125,0 и 160,0 с полым шлицевым тихоходным валом не изготавливается.
Типоразмер редуктора | 2Ц3-250Н | |||||||||
Номинальное передаточное отношение, i | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100,0 | 125,0 | 160,0 | |
Номинальный крутящий момент на тихоходном валу, Т, Нxм | 8500 | 8000 | ||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | |||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстроходного | 1000 | 950 | 800 | 750 | 670 | 600 | |||
тихоходного | 23000 | 22000 | ||||||||
Масса, кг | 600 |
Редуктор 2Ц3-250Н с передаточным отношением 160,0 с полым тихоходным валом не изготавливается.
Типоразмер редуктора | 2Ц3-280Н | |||||||||
Номинальное передаточное отношение i | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100,0 | 125,0 | 160,0 | |
Номинальный крутящий момент на тихоходном валу, Т, Нxм | 10000 | |||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | |||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстроходного | 2250 | 1000 | 900 | 800 | 700 | 650 | |||
тихоходного | 25000 | |||||||||
Масса, кг | 780 |
Редуктор 2Ц3-280Н с передаточным отношением 160,0 с полым тихоходным валом не изготавливается.
Редуктор 1Ц3У
Редукторы цилиндрические трехступенчатые горизонтальные с передачами Новикова общемашиностроительного применения типоразмеров 1Ц3У используются в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.
Типоразмер редуктора | 1Ц3У-355М | ||||||||||||||
Номинальное передаточное отношение, i | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100,0 | 125,0 | 160,0 | 200,0 | ||||||
Номинальный крутящий момент на тихоходном валу, Т, Нxм | 12000 | 14000 | 15000 | ||||||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | ||||||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н | быстроходного | 2000 | 1600 | 1300 | 1100 | ||||||||||
тихоходного | цилиндрический конец | 40000 | |||||||||||||
конец вала в виде части зубчатой полумуфты | 50000 | ||||||||||||||
Масса, кг | 750 | ||||||||||||||
Технические характеристики
Типоразмер редуктора | 1Ц3Н-450 | |||||||||||
Номинальное передаточное отношение, i | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100,0 | 125,0 | 160,0 | 200,0 | |||
Номинальный крутящий момент на тихоходном валу, Т, Нxм | 31500 | 35500 | ||||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | |||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстроходного | 3550 | 2500 | |||||||||
тихоходного | цилиндрический конец | 44500 | 47000 | |||||||||
конец вала в виде части зубчатой полумуфты | 58000 | 61000 | ||||||||||
Масса, кг | 1700 | |||||||||||
Типоразмер редуктора | 1Ц3Н-500 | ||||||||||||
Номинальное передаточное отношение, i | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100,0 | 125,0 | 160,0 | 200,0 | ||||
Номинальный крутящий момент на тихоходном валу, Т, Нxм | 56000 | 50000 | |||||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | ||||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстроходного | 4500 | 3000 | 2500 | 2000 | ||||||||
тихоходного | цилиндрический конец | 60000 | 56000 | ||||||||||
конец вала в виде части зубчатой полумуфты | 80000 | 75000 | |||||||||||
Масса, кг | 2100 | ||||||||||||
Редукторы 2Ц3вк(ф)-100, 2Ц3вк(ф)-125, 2Ц3вк(ф)-160, 3Ц3вк(ф)-160, 3Ц3вк(ф)-200, 3Ц3вк(ф)-250
Назначение: Редукторы цилиндрические трехступенчатые вертикальные с эвольвентными зубчатыми передачами 2Ц3вк(ф)-100, 2Ц3вк(ф)-125, 2Ц3вк(ф)-160 (3Ц3вк(ф)-160), 3Ц3вк(ф)-200, 3Ц3вк(ф)-250 предназначены для изменения крутящих моментов и уменьшения чисел оборотов в приводах различных машин и механизмов, работающих в повторно-кратковременном режиме.
Технические характеристики
Типоразмер редуктора | 2Ц3вк-100 (2Ц3вкф-100) | |||||||
Номинальное передаточное отношение, i | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | |
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения | Непрерывный (ПВ 100%) | 280 | ||||||
Тяжелый (ПВ 40%) | 290 | 300 | 320 | |||||
Средний (ПВ 25%) | 330 | 350 | 390 | |||||
Легкий (ПВ 15%) | 340 | 400 | 650 | |||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н | 460 | 250 | 220 | 200 | 175 | 155 | 140 | |
Масса, кг | 42 (46) |
Типоразмер редуктора | 2Ц3вк-125 (2Ц3вкф-125) | ||||||||
Номинальное передаточное отношение, i | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | |
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения | Непрерывный (ПВ 100%) | 560 | |||||||
Тяжелый (ПВ 40%) | 560 | 580 | 600 | ||||||
Средний (ПВ 25%) | 600 | 650 | 700 | ||||||
Легкий (ПВ 15%) | 700 | 770 | 1100 | ||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н | 600 | 550 | 480 | 430 | 240 | 215 | 190 | 170 | |
Масса, кг | 73 (75) |
Типоразмер редуктора | 2Ц3вк-160 (2Ц3вкф-160) 3Ц3вк-160 (3Ц3вкф-160) | |||||||||||
Номинальное передаточное отношение, i | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | ||
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения | Непрерывный (ПВ 100%) | 1100 | ||||||||||
Тяжелый (ПВ 40%) | 1100 | 1200 | 1350 | |||||||||
Средний (ПВ 25%) | 1300 | 1400 | 1500 | 1600 | ||||||||
Легкий (ПВ 15%) | 1400 | 1500 | 3000 | |||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н | 850 | 755 | 680 | 600 | 550 | 485 | 425 | 240 | 215 | 190 | ||
Масса, кг | 2Ц3вк-160 (2Ц3вкф-160) | 114 (130) | ||||||||||
3Ц3вк-160 (3Ц3вкф-160) | 138 (150) | |||||||||||
Примечание:
Редуктор 3Ц3вк(ф)-160 изготавливается в разъемном корпусе.
Редуктор 2Ц3вк(ф)-160 изготавливается в неразъемном корпусе.
Типоразмер редуктора | 3Ц3вк-200 (3Ц3вкф-200) | |||||||||||
Номинальное передаточное отношение, i | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100.0 | |
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения | Непрерывный (ПВ 100%) | 2500 | ||||||||||
Тяжелый (ПВ 40%) | 2600 | 3100 | 3300 | |||||||||
Средний (ПВ 25%) | 3200 | 3600 | 4000 | |||||||||
Легкий (ПВ 15%) | 4000 | 6500 | ||||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н | 1000 | 800 | 650 | 500 | 450 | 250 | ||||||
Масса, кг | 212 (224) |
Типоразмер редуктора | 3Ц3вк-250 (3Ц3вкф-250) | ||||||||||
Номинальное передаточное отношение, i | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100. 0 | |
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения | Непрерывный (ПВ 100%) | 4500 | |||||||||
Тяжелый (ПВ 40%) | 5000 | 5400 | 5800 | ||||||||
Средний (ПВ 25%) | 5700 | 6200 | 6800 | ||||||||
Легкий (ПВ 15%) | 7800 | 12000 | |||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н | 2200 | 2000 | 1100 | 1000 | 900 | 800 | 700 | 640 | 560 | 500 | |
Масса, кг | 360 (370) |
Редукторы 5Ц3вк(ф)-100, 5Ц3вк(ф)-125, 5Ц3вк(ф)-160, 5Ц3вк(ф)-200, 5Ц3вк(ф)-250
Назначение: Редукторы цилиндрические трехступенчатые вертикальные выполненные с эвольвентными шлифованными зубчатыми передачами 5Ц3вк(ф)-100, 5Ц3вк(ф)-125, 5Ц3вк(ф)-160, 5Ц3вк(ф)-200, 5Ц3вк(ф)-250 предназначены для изменения крутящих моментов и уменьшения чисел оборотов в приводах различных машин и механизмов, работающих в повторно-кратковременном режиме. Редукторы серии 5Ц3вк(ф) изготавливаются с твердыми цементованными шлифованными зубчатыми парами. Это обеспечивает повышенную нагрузочную способность и снижение шумовых характеристик на 10-15% по сравнению с серией 2(3)Ц3вк(ф).
Технические характеристики
Типоразмер редуктора | 5Ц3вк-100 (5Ц3вкф-100) | |||||||
Номинальное передаточное отношение, i | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | |
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения | Непрерывный (ПВ 100%) | 310 | 330 | |||||
Тяжелый (ПВ 40%) | 340 | 380 | ||||||
Средний (ПВ 25%) | 400 | 650 | ||||||
Легкий (ПВ 15%) | 750 | 800 | ||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н | 280 | 250 | 220 | 200 | 180 | 160 | 140 | |
Масса, кг | 42 (46) |
Типоразмер редуктора | 5Ц3вк-125 (5Ц3вкф-125) | ||||||||
Номинальное передаточное отношение, i | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | |
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения | Непрерывный (ПВ 100%) | 580 | 600 | 630 | |||||
Тяжелый (ПВ 40%) | 640 | 700 | |||||||
Средний (ПВ 25%) | 750 | 1000 | |||||||
Легкий (ПВ 15%) | 1300 | 1500 | |||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н | 600 | 535 | 480 | 400 | 240 | 220 | 200 | 180 | |
Масса, кг | 73 (75) |
Типоразмер редуктора | 5Ц3вк-160 (5Ц3вкф-160) | ||||||||||
Номинальное передаточное отношение, i | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | |
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения | Непрерывный (ПВ 100%) | 1200 | 1300 | 1400 | |||||||
Тяжелый (ПВ 40%) | 13001 | 1450 | 1600 | ||||||||
Средний (ПВ 25%) | 1600 | 2000 | |||||||||
Легкий (ПВ 15%) | 2500 | 3000 | 3500 | ||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н | 870 | 780 | 690 | 640 | 570 | 510 | 450 | 420 | 235 | 200 | |
Масса, кг | 138 (150) |
Типоразмер редуктора | 5Ц3вк-200 (5Ц3вкф-200) | |||||||||||
Номинальное передаточное отношение, i | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100.0 | |
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения | Непрерывный (ПВ 100%) | 2800 | 3200 | |||||||||
Тяжелый (ПВ 40%) | 2850 | 3600 | 4000 | |||||||||
Средний (ПВ 25%) | 3400 | 4800 | 5000 | |||||||||
Легкий (ПВ 15%) | 6500 | 7400 | 8000 | |||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н | 1300 | 1200 | 1000 | 950 | 850 | 800 | 715 | 640 | 570 | 500 | 450 | |
Масса, кг | 212 (224) |
Типоразмер редуктора | 5Ц3вк-250 (5Ц3вкф-250) | ||||||||||
Номинальное передаточное отношение, i | 12,5 | 16,0 | 20,0 | 25,0 | 31,5 | 40,0 | 50,0 | 63,0 | 80,0 | 100.0 | |
Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения | Непрерывный (ПВ 100%) | 4800 | 5000 | ||||||||
Тяжелый (ПВ 40%) | 5800 | 6000 | 6500 | ||||||||
Средний (ПВ 25%) | 6500 | 7000 | 10000 | ||||||||
Легкий (ПВ 15%) | 12000 | 13000 | |||||||||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н | 2450 | 2150 | 1200 | 1100 | 1000 | 890 | 800 | 700 | 630 | 560 | |
Масса, кг | 360 (370) |
Ц3вк-500 Редуктор цилиндрический трехступенчатый вертикальный
Назначение: редуктор цилиндрический трехступенчатый вертикальный Ц3вк-500 является приводом горнодобывающего и обогатительного оборудования.
Технические характеристики
Передаточное отношение, i | Номинальная частота вращения быстроходного вала, об/мин | Номинальный крутящий момент на тихоходном валу (ПВ 100%), Н´м | Номинальная передаваемая мощность, кВт | Масса, кг |
125,9 | 1500 | 1700 | 2,5 | 264 |
3РВ-650 Редуктор цилиндрический трехступенчатый вертикальный
Редукторы цилиндрические трехступенчатые типоразмеры ЦСН-25 ЦСН-35 ЦСН-45 ЦСН-55
Технические характеристики
Типоразмер редуктора
| ЦСН-25 | |||||||||
Номинальное передаточное отношение, i
| 63 | 80 | 90 | 100 | 112 | 125 | 160 | 180 | 224 | |
Номинальный крутящий момент на тихоходном валу, Т, Н?м | 4200 | |||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | |||||||||
Осевая нагрузка на тихоходном валу, Н | Min
| 12000 | ||||||||
Max
| 20000 | |||||||||
Масса, кг
| 605 |
Типоразмер редуктора
| ЦСН-35 | |||||||||
Номинальное передаточное отношение, i
| 63 | 80 | 90 | 100 | 112 | 125 | 160 | 180 | 224 | |
Номинальный крутящий момент на тихоходном валу, Т, Н?м | 9500 | |||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | |||||||||
Осевая нагрузка на тихоходном валу, Н | Min
| 18000 | ||||||||
Max
| 25000 | |||||||||
Масса, кг
| 1200 |
Типоразмер редуктора
| ЦСН-45 | |||||||||
Номинальное передаточное отношение, i
| 63 | 80 | 90 | 100 | 112 | 125 | 160 | 180 | 224 | |
Номинальный крутящий момент натихоходном валу, Т, Н?м | 17000 | |||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | |||||||||
Осевая нагрузка на тихоходном валу, Н | Min
| 23000 | ||||||||
Max
| 35000 | |||||||||
Масса, кг
| 2075 |
Типоразмер редуктора
| ЦСН-55 | |||||||||
Номинальное передаточное отношение, i
| 63 | 80 | 90 | 100 | 112 | 125 | 160 | 180 | 224 | |
Номинальный крутящий момент на тихоходном валу, Т, Н?м
| 29000 | |||||||||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | |||||||||
Осевая нагрузка на тихоходном валу, Н | Min
| 30000 | ||||||||
Max
| 35000 | |||||||||
Масса, кг
| 3510 |
Редуктор цилиндрический трехступенчатый горизонтальный ЦТ2-800
Назначение: Редуктор цилиндрический трехступенчатый горизонтальный ЦТ2- 800 с эвольвентными передачами является приводом металлургического оборудования.
Технические характеристики
Передаточное отношение, i | Номинальная частота вращения быстроходного вала, об/мин | Номинальный крутящий момент на тихоходном валу, Нxм | Масса, кг |
62,2 | 905 | 5000 | 1070 |
Редуктор цилиндрический трехступенчатый горизонтальный ЦТ2-1450
Назначение: Редуктор цилиндрический трехступенчатый горизонтальный ЦТ2-1450 с эвольвентными передачами является приводом металлургического оборудования.
Технические характеристики
Номинальное передаточное отношение | Номинальный крутящий момент на тихоходном валу, Нxм, при длительной работе с постоянной нагрузкой | Номинальная частота вращения быстроходного вала, об/мин | Масса, кг, расчетная | |
53,3 | 45000 | 500 | 3920 | |
44100 | 750 | |||
44200 | 1000 | |||
44500 | 1500 |
Редуктор цилиндрический трехступенчатый горизонтальный ЦТ2-1650
Назначение: Редуктор цилиндрический трехступенчатый горизонтальный ЦТ2-1650 является приводом общего назначения, используется в приводах металлургического оборудования.
Технические характеристики
Номинальное передаточное отношение, i | Номинальная частота вращения быстроходного вала, об/мин | Номинальный крутящий момент на тихоходном валу (ПВ100%), Нxм | Масса, кг | |
290 | 1500 | 36000 | 5950 |
Редуктор цилиндрический трехступенчатый горизонтальный Ц3-1650
Назначение: Редуктор цилиндрический трехступенчатый горизонтальный передачами Новикова Ц3-1650 используется в приводах металлургического оборудования.
Технические характеристики
Номинальное передаточное отношение, i | Номинальная частота вращения быстроходного вала, об/мин | Номинальный крутящий момент на тихоходном валу, Нxм | Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной поверхности вала, Н | Масса, кг | |
быстроходного | тихоходного | ||||
112 | 1500 | 110000 | 4000 | 89000 | 5800 |
Редуктор цилиндрический трехступенчатый горизонтальный РЦТ-2150
Назначение: Редуктор цилиндрический трехступенчатый горизонтальный РЦТ-2150 является приводом оборудования цементной промышленности.
Технические характеристики
Номинальное передаточное отношение, i | Номинальная частота вращения быстроходного вала, об/мин | Номинальный крутящий момент на тихоходном валу (ПВ100%), Нxм | Масса, кг | |
40,4 | 1500 | 140000 | 10050 |
Редуктор цилиндрический трехступенчатый горизонтальный ЦТ-1450
Назначение: Редуктор цилиндрический трехступенчатый горизонтальный
ЦТ-1450 является приводом металлургического оборудования. Редуктор оснащен централизованной струйной проточной системой смазки для охлаждения зубчатых передач и подшипников. Подвод масла осуществляется через штуцер центральной трубы. Смазка осуществляется по замкнутому контуру с подводом на каждый подшипник отдельной трубкой с запорной (регулируемой) арматурой, внутри редуктора зубчатые передачи смазываются через коллекторы , тихоходная зубчатая передача смазывается окунанием. Для контроля подачи масла служат индикаторы, установленные в каждую точку смазки.
Технические характеристики
Номинальное передаточное отношение, i | Номинальная частота вращения быстроходного вала, об/мин | Номинальный крутящий момент на тихоходном валу (ПВ100%), Нxм | Масса, кг | |
227, 260, 290 | 1500 | 30800 | 3640 |
Редуктор цилиндрический трехступенчатый горизонтальный ЦТН-6
Назначение: Редуктор цилиндрический трехступенчатый горизонтальный ЦТН-6 является приводом специального назначения.Технические характеристики
Передаточное отношение, i | Номинальная частота вращения быстроходного вала, об/мин | Номинальный крутящий момент на тихоходном валу (ПВ100%), Н×м | Масса,кг |
78.53 | 1500 | 5500 | 800 |
ЦТН-8 редуктор цилиндрический трехступенчатый горизонтальный
Назначение: редуктор цилиндрический трехступенчатый горизонтальный ЦТН-8 является приводом горно-добывающего оборудования
Технические характеристики
Редуктор Ц3-1000
Технические характеристики
Номинальные передаточные отношения,i | Номинальная частота вращения быстроходного вала, об/мин | Номинальный крутящий момент на тихоходном валу, Н´м | Масса, кг | |
Режим работы | ||||
С (ПВ 25%) | Л (ПВ 15%) | |||
40, 50 | 1000 | 250 000 | 350 000 | 4100 |
Редуктор привода поворота крана 2ЦС-140
Назначение: Редуктор цилиндрический трехступенчатый 2ЦС-140 является приводом специального назначения, используется в механизме поворота крана.
Технические характеристики
Передаточное отношение, i | Номинальная частота вращения быстроходного вала, об/мин | Номинальный крутящий момент на тихоходном валу, Нxм | Номинальная передаваемая мощность, кВт | Масса, кг | |
175,5 | 910 | 6200 | 3,5 | 275 |
Редуктор цилиндрический СЦЗУ-400
Назначение: Редуктор цилиндрический трехступенчатый горизонтальный СЦ3У-400 с передачами Новикова является приводом общего назначения.
Технические характеристики
Номинальные передаточные отношения, i | Номинальная частота вращения быстроходного вала, об/мин | Номинальный крутящий момент на тихоходном валу, Нxм | Масса, кг | |
16; 20; 25 | 1500 | 15500 ; 15900 | 1540 |
Ц3-620 редуктор цилиндрический треступенчатый горизонтальный
Назначение: редуктор цилиндрический трехступенчатый горизонтальный Ц3-620 является приводом общего назначения.
РЦТ-2900
Технические характеристики
Номинальные передаточные отношения, i | Номинальная частота вращения быстроходного вала, об/мин | Номинальный крутящий момент на тихоходном валу, Н´м | Масса, кг | |
40 | 1000 | 444000 | 34000 | |
50 | 409000 | |||
56 | 320000 | |||
71 | 420000 |
Редуктор цилиндрический трехступенчатый Ц3Ш
Назначение: Редуктор цилиндрический трехступенчатый горизонтальный шевронный является приводом горно-добывающего оборудования.
Технические характеристики
Передаточное отношение, i | Номинальная частота вращения быстроходного вала, об/мин | Номинальный крутящий момент на тихоходном валу (ПВ 25%), Нxм | Масса, кг | |
Ц3Ш-800 | 224 | 625 | 85000 | 9000 |
Ц3Ш-1000 | 56 | 300000 | 11000 | |
Ц3Ш-1300 | 31,5 | 66000 | 5860 |
Редуктор цилиндрический СЦ3Н-450
Назначение: Редуктор цилиндрический трехступенчатый горизонтальный с передачами Новикова типоразмера СЦ3Н-450 предназначен для применения в приводах различных машин и механизмов для изменения крутящих моментов и частоты вращения.
Технические характеристики
Номинальное передаточное отношение редуктора, i | 16 | ||
Межосевое расстояние ступени, мм | быстроходной | 280 | |
промежуточной | 450 | ||
тихоходной | 751,76 | ||
Номинальный крутящий момент на тихоходном валу, Т, Нxм | 35500 | ||
Номинальная частота вращения быстроходного вала, с-1 (об/мин) | 25 (1500) | ||
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н | быстроходного F1 | 5800 | |
тихоходного F2 | 47100 | ||
Коэффициент полезного действия, % | 96 | ||
Масса, кг | 2100 | ||
Редуктор МРВ-152
Назначение: Редуктор МРВ-152 с двумя выходными валами работает в режиме ускорителя (мультипликатора) и предназначен для применения в приводах вибраторов-уплотнителей
Технические характеристики
Передаточное отношение, i | Номинальная частота вращения входного вала, об/мин | Номинальный крутящий момент на выходных валах, Н´м | Масса, кг | |
0,5 | 1500 | 500 | 89,5 |
Мультипликатор МЦЗ-200
Назначение: Мультипликатор цилиндрический трехступенчатый горизонтальный МЦ3-200 является высокоскоростным приводом специального назначения для авиационной промышленности и предназначен для увеличения частоты вращения выходного вала до 11000 об/мин.
Технические характеристики
Передаточное отношение, i | Номинальная передаваемая мощность, кВт | Номинальная частота вращения вала, об/мин | Масса, кг | |
входного | выходного | |||
0,1 | 315 | 1100 | 11000 | 298 |
Мультипликатор МЦ3-400
Назначение: Редуктор специальный цилиндрический трехступенчатый горизонтальный МЦ3-400 работает в режиме ускорителя (мультипликатора) и предназначен для применения в ветроэнергетических установках.
Редукторы цилиндрические трехступенчатые Вы можете приобрести обратившись в компанию ООО “ЭЛНИГО” по телефону 8-499-390-14-00 и по электронной почте [email protected]
Редуктор ЦТ 1450-227,18-12
Редуктор цилиндрический трехступенчатый горизонтальный ЦТ-1450 является приводом металлургического оборудования. Редуктор оснащен централизованной струйной проточной системой смазки для охлаждения зубчатых передач и подшипников. Подвод масла осуществляется через штуцер центральной трубы. Смазка осуществляется по замкнутому контуру с подводом на каждый подшипник отдельной трубкой с запорной (регулируемой) арматурой, внутри редуктора зубчатые передачи смазываются через коллекторы , тихоходная зубчатая передача смазывается окунанием. Для контроля подачи масла служат индикаторы, установленные в каждую точку смазки.
Technical characteristics of the product:
Суммарное меж осевое расстояние: 1450 Передаточное отношение: 227,18 Вариант сборки: 12
Place of delivery:
Нет доставка
Product delivery order:
Delivery by producer
List of documentation transmitted with the product:
Паспорт
Product completeness:
Комплект
Warranty and maintenance:
1 year
Requirements for the shelf life of the product:
1 year
Storage requirements:
Крытое помещение
Presence of the comformity certificate for the product:
12120 бел. руб. — Доска объявлений Cataloxy-By.ru
Описание товара
Предлагаем Вашему вниманию
Редуктор ЦТ-1450 (цилиндрический трехступенчатый горизонтальный)
Наша компания может предложить Вам купить редукторы производства РОССИИ. Мы являемся первыми поставщиками редукторов в Республику Беларусь. Цены первого поставщика с 0 % наценкой.Редуктора в наличии на складе в Минске и под заказ до 10 дней.Доставка по всей Республике Беларусь. Ждем Ваших заказов. БОЛЬШОЙ ВЫБОР ВСЕХ ВИДОВ РЕДУКТОРОВ,ЦИЛИНДРИЧЕСКИЕ,ЧЕРВЯЧНЫЕ,МОТОР-РЕДУКТОРЫ,КРАНОВЫЕ РЕДУКТОРА,КОНИЧЕСКО-ЦИЛИНДРИЧЕСКИЕ,ПЛАНЕТАРНЫЕ И ДР. НА САЙТЕ
На все редуктора распространяется гарантия 12 месяцев.Запасные части.Сервисный центр
Редуктор ЦТ-1450 (цилиндрический трехступенчатый горизонтальный)
Назначение: Редуктор цилиндрический трехступенчатый горизонтальный
ЦТ-1450 является приводом металлургического оборудования. Редуктор оснащен централизованной струйной проточной системой смазки для охлаждения зубчатых передач и подшипников. Подвод масла осуществляется через штуцер центральной трубы. Смазка осуществляется по замкнутому контуру с подводом на каждый подшипник отдельной трубкой с запорной (регулируемой) арматурой, внутри редуктора зубчатые передачи смазываются через коллекторы , тихоходная зубчатая передача смазывается окунанием. Для контроля подачи масла служат индикаторы, установленные в каждую точку смазки.
Габаритные и присоединительные размеры
Технические характеристики
Номинальное передаточное отношение, i
Номинальная частота вращения быстроходного вала, об/мин
Номинальный крутящий момент на тихоходном валу (ПВ100%), Нxм
Масса, кг
227, 260, 290
1500
30800
3640
Пример условного обозначения при заказе: ЦТ-1450-290-35-У1 — редуктор цилиндрический трехступенчатый (ЦТ) с суммой межосевых расстояний 1450 мм, номинальным передаточным отношением 290, вариантом сборки 35, климатическим исполнением У и категорией размещения 1.
Осуществляем доставку
Серия 7Ц – цилиндрические одноступенчатые горизонтальные редукторы |
||||
Типоразмер редуктора |
Номинальный крутящий момент на тихоходном валу Тf, Нхм, с учетом сервис-фактора Kf |
Номинальные передаточные отношения |
Масса, кг |
|
7Ц-225 |
16000 |
2,0; 2,5; 3,15; 4,0; 4,5; 5,0; |
500 |
|
7Ц-265 |
28000 |
800 |
||
7Ц-320 |
42000 |
1500 |
||
7Ц-370 |
80000 |
2500 |
||
7Ц-442 |
110000 |
3200 |
||
7Ц-490 |
160000 |
4200 |
||
7Ц-555 |
200000 |
4,0; 4,5; 5,0; 5,6 |
5800 |
|
Серия 7Ц2 – цилиндрические двухступенчатые горизонтальные редукторы |
||||
7Ц2-350 |
15000 |
6,3; 7,1; 8,0; 9,0; 10,0; 11,2; 12,5; 14,0; 16,0; 18,0; 20,0; 22,4; 25, |
360 |
|
7Ц2-385 |
20000 |
510 |
||
7Ц2-450 |
33000 |
600 |
||
7Ц2-500 |
42000 |
1000 |
||
7Ц2-545 |
59000 |
1300 |
||
7Ц2-615 |
74000 |
1700 |
||
7Ц2-706 |
110000 |
2500 |
||
7Ц2-762 |
143000 |
3400 |
||
7Ц2-808 |
160000 |
3700 |
||
7Ц2-860 |
195000 |
4700 |
||
7Ц2-920 |
230000 |
7,1; 8,0; 9,0; 10,0; 11,2; 12,5; 14,0; 16; 18; 20; 22,4 |
5300 |
|
7Ц2-997 |
292000 |
7000 |
||
7Ц2-1067 |
410000 |
9000 |
||
7Ц2-1122 |
458000 |
10,0; 11,2; 12,5; 14,0; 16,0; 18,0; 20,0; 22,4 |
10000 |
|
7Ц2-1185 |
540000 |
12000 |
||
7Ц2-1250 |
620000 |
13200 |
||
7Ц2-1325 |
780000 |
11,2; 12,5; 14,0; 16,0; 18,0; 20,0; 22,4 |
15500 |
|
7Ц2-1415 |
880000 |
17000 |
||
Серия 7Ц3 – цилиндрические трехступенчатые горизонтальные редукторы |
||||
7Ц3-444 |
15 500 |
22,4; 25; 28; 31,5; 35,5; 40; 45; 50;56; 63; 71; 80; 90; 100; 112 |
370 |
|
7Ц3-486 |
20 000 |
400 |
||
7Ц3-529 |
25000 |
640 |
||
7Ц3-575 |
35 000 |
875 |
||
7Ц3-630 |
46 000 |
1000 |
||
7Ц3-707 |
58000 |
(20)*; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; (100)* |
1340 |
|
7Ц3-739 |
65000 |
1400 |
||
7Ц3-794 |
79000 |
1690 |
||
7Ц3-830 |
90000 |
1800 |
||
7Ц3-894 |
112000 |
2460 |
||
7Ц3-934 |
131000 |
2620 |
||
7Ц3-1004 |
156000 |
(20)*; 22,4; 25;28; 31,5; 35,5; 40; 45; 50;56; 63; 71; 80; (90; 100; 112 )* |
3500 |
|
7Ц3-1027 |
175000 |
4000 |
||
7Ц3-1113 |
205000 |
4150 |
||
7Ц3-1148 |
240000 |
4650 |
||
7Ц3-1200 |
270000 |
5100 |
||
7Ц3-1279 |
308000 |
6350 |
||
7Ц3-1308 |
350000 |
7050 |
||
Серия 7Ц4 – цилиндрические четырехступенчатые горизонтальные редукторы |
||||
7Ц4-495 |
20 000 |
100; 112; 125; 140; 160; 180;200; 225; 250; 280;315; 355;400; 450 |
550 |
|
7Ц4-540 |
27000 |
640 |
||
7Ц4-580 |
35 000 |
875 |
||
7Ц4-630 |
45 000 |
1000 |
||
7Ц4-705 |
63500 |
1500 |
||
7Ц4-775 |
77000 |
1800 |
||
7Ц4-820 |
88000 |
2400 |
||
7Ц4-890 |
110000 |
2800 |
||
7Ц4-987 |
153000 |
3650 |
||
7Ц4-1035 |
175000 |
100; 125; 140; 160; 180;200; 225; 250; 280;315; 355 |
4200 |
|
7Ц4-1095 |
240000 |
5500 |
||
7Ц4-1190 |
300000 |
7200 |
||
7Ц4-1250 |
345000 |
8500 |
||
7Ц4-1387 |
420000 |
9500 |
||
7Ц4-1442 |
470000 |
10200 |
||
7Ц4-1505 |
560000 |
12500 |
||
7Ц4-1570 |
640000 |
14000 |
||
7Ц4-1695 |
800000 |
16500 |
||
7Ц4-1785 |
900000 |
18000 |
||
Редукторы цилиндрические одноступенчатые горизонтальные |
||||
Типоразмер редуктора |
Номинальное передаточное отношение, i |
Номинальный крутящий момент на тихоходном валу, Т, Нхм |
Масса, кг |
|
Ц-200Н |
2,0; 2,5;3,15; 4,0;5,0;6,3 |
2000 |
170 |
|
Ц-250Н |
4000; 3800 |
275 |
||
Ц-300Н |
4100;5000 |
341 |
||
1ЦУ-100 |
2,0; 2,5; 3,15; 4,0; 5,0; 6,3 |
315 |
27 |
|
1ЦУ-160 |
1250 |
77,5 |
||
1ЦУ-200 |
2500 |
135 |
||
1ЦУ-250 |
5000 (4500 для i = 5; 6.3) |
210 |
||
Редукторы цилиндрические двухступенчатые горизонтальные |
||||
5Ц2-100 |
6,3; 8,0; 10,0; 12,5; 16,0; 20,0; 25,0 |
650…1400 |
43 |
|
5Ц2-125 |
1300…3100 |
91 |
||
5Ц2-160 |
3000…6500 |
145 |
||
5Ц2-200 |
5600…13000 |
280 |
||
5Ц2-250 |
10000…27500 |
515 |
||
2Ц2-100Н |
6,3;8,0;10,0;12,5; 16,0;20,0;25,0;31,5 |
475…560 |
43 |
|
2Ц2-125Н |
1200; 1250 |
89 |
||
2Ц2-160Н |
2000 |
135 |
||
2Ц2-200Н |
4500…3800 |
305 |
||
2Ц2-250Н |
7000;7500 |
585 |
||
2Ц2-280Н |
9500;10000 |
760 |
||
Ц2У-315НМ |
8;10;12,5;16;20;25;31,5;40;50 |
8000…7500 |
510 |
|
1Ц2У-355 |
14000 |
700 |
||
Ц2У-400НМ |
16100…14600 |
930 |
||
1Ц2Н-450 |
35500 |
1530 |
||
1Ц2Н-500 |
45000;50000;45000;40000 |
2100 |
||
У2-580Ш |
14000 |
700 |
||
Ц2У-650Ш |
16100…14600 |
980 |
||
Ц2Н-630 |
8;9;10;11,2;12,5;14;16;18;20;22,4;25;28;31,5;35,5;40;45;50 |
71000;75000;71000 |
3691 |
|
Ц2Н-710 |
100000 |
4920 |
||
Ц2У-315КМ |
8;10;12,5;16;20;25;31,5; 40;50 |
9700…7600 |
460 |
|
Ц2У-400КМ |
18300…14600 |
870 |
||
1Ц2Н-560К |
84000…63000 |
2520 |
||
1Ц2У-100 |
8,0; 10,0; 12,5; 16,0; 20,0; 25,0; 31,5; 40,0 |
315 |
35 |
|
1Ц2У-125 |
630 |
53 |
||
1Ц2У-160 |
1250 |
95 |
||
1Ц2У-200 |
2500 |
170 |
||
1Ц2У-250 |
5000 |
310 |
||
РК-500 |
8;10;12,5;16;20;22,4; 31,5;40;50 |
23190…64850 |
1230 |
|
РК-600 |
28650…101470 |
2500 |
||
РМ-350 |
588…4254 |
145 |
||
РМ-400 |
835…8507 |
210 |
||
РМ-500 |
1980…14230 |
390 |
||
РМ-650МРЗ |
4702…33256 |
830 |
||
РМ-750 |
6651…49497 |
1030 |
||
РМ-850 |
9132…65739 |
1230 |
||
РМ-1000 |
15863…102862 |
2122 |
||
РМ-350Ш |
588…2147 |
|||
РМ-1000Ш |
8; 10; 12,5; 16; 20; 25; 31,5; 40; 50 |
51500…170000 |
РМ-1000Ш |
|
РЦД-250 |
10;16;20;25;31,5;40 |
430…844 |
87 |
|
РЦД-350 |
1020…2000 |
175 |
||
РЦД-400 |
1990…3100 |
287 |
||
Ц2-250МРЗ |
8;10;12,5;16;20;25;31,5;40;50 |
800…3400 |
128 |
|
Ц2-300МРЗ |
1250…5450 |
183 |
||
Ц2-350МРЗ |
1900…8250 |
275 |
||
Ц2-400МРЗ |
3100…16000 |
385 |
||
Ц2-400П МРЗ |
3500…8000 |
360 |
||
Ц2-500МРЗ |
6000…28000 |
615 |
||
Ц2-650МРЗ |
14500…57500 |
1170 |
||
Ц2-750МРЗ |
20600…73000 |
1650 |
||
Ц2-1000МРЗ |
47500…200000 |
3700 |
||
ЦДНД-200 |
12,5; 20; 31,5; 40 |
2100 |
155 |
|
ЦДНД-315 |
7000 |
450 |
||
ЦДНД-400 |
14000 |
865 |
||
ГПШ-400 |
8;10;12,5;16;20;25;31,5;40;50 |
1800…4000 |
267 |
|
ГПШ-500 |
2100…5800 |
410 |
||
Редукторы цилиндрические двух-, трехступенчатые ГК |
||||
Типоразмер редуктора |
Номинальное передаточное отношение, i |
Номинальный крутящий момент на тихоходном валу, Нхм |
Масса, кг |
|
ГК-750 |
23,98 |
16000 |
1385 |
|
ГК-850 |
31,5 |
48000 |
2600 |
|
ГК-1000 |
16; 18; 20; 22,4; 25; 28; 31,5; 40; 50 |
46000 |
3670 |
|
ГК-1050 |
50; 63; 80; 100; 125 |
53000 |
2600 |
|
ГК-1250 |
63; 71; 80; 90; 100; 125; 140; 160; 180; 224 |
70000 |
3740 |
|
ГК-1300 |
12,5; 18; 25; 28; 35,5 |
70000 – 95000 |
5600 |
|
ГК-1830 |
40,6 |
96000 |
11210 |
|
Редукторы цилиндрические трехступенчатые горизонтальные |
||||
5Ц3-125 |
25;31,5;40;50;63;80;100;125;160 |
2000 |
100 |
|
5Ц3-160 |
4000 |
150 |
||
5Ц3-200 |
6300…10000 |
303 |
||
5Ц3-250 |
14000 |
580 |
||
2Ц3-125Н |
1250;1400 |
102 |
||
2Ц3-160Н |
2250;2400 |
156 |
||
2Ц3-200Н |
5200;5500 |
273 |
||
2Ц3-250Н |
8000;8500 |
600 |
||
2Ц3-280Н |
10000 |
780 |
||
Ц3У-315НМ |
50;63;80;100;125;160;200 |
8200;8600;9000 |
585 |
|
1Ц3У-355М |
31,5;40;50;63;80;100;125;160;200 |
12000;14000;15000 |
750 |
|
Ц3У-400Н |
50;63;80;100;125;160;200 |
15200…17000 |
960 |
|
1Ц3Н-450 |
31,5;40;50;63;80;100;125;160;200 |
31500; 35500 |
1700 |
|
1Ц3Н-500 |
50000; 56000 |
2100 |
||
Ц3Н-630 |
40;50;63;80;100;125;160;200 |
85000; 90000 |
3900 |
|
Ц3Н-710 |
100000 |
5020 |
||
ЦТНД-315 |
63;80;100;125;160 |
8300 |
505 |
|
ЦТНД-400 |
17000 |
940 |
||
ЦТНД-500 |
28500 |
1480 |
||
1Ц3У-160 |
31,5; 40; 45; 50; 56; 63;80; 100; 125; 160; 200 |
1250…2500 |
110 |
|
1Ц3У-200 |
2500…5000 |
190 |
||
1Ц3У-250 |
16;20;25;31,5;40;45;50;56;63; 80;100; 125; 160; 200 |
5000…10000 |
335 |
|
Редукторы и мотор-редукторы цилиндрические трех-, четырехступенчатые вертикальные |
||||
Редукторы цилиндрические трехступенчатые вертикальные |
||||
2Ц3вк-100 (2Ц3вкф-100) |
10;12,5;16;20;25;31,5;40 |
280…650 |
42(46) |
|
2Ц3вк-125 (2Ц3вкф-125) |
560…1100 |
73 (75) |
||
2Ц3вк-160 (2Ц3вкф-160) |
10;12,5;16;20;25; 31,5;40;50;63;80 |
1100…3000 |
114 (130) |
|
3Ц3вк-160 (3Ц3вкф-160) |
138 (150) |
|||
3Ц3вк-200 (3Ц3вкф-200) |
10;12,5;16;20;25;31,5;40;50;63;80;100 |
2500…6500 |
212 (224) |
|
3Ц3вк-250 (3Ц3вкф-250) |
12,5;16;20;25;31,5;40;50;63;80;100 |
4500…12000 |
360 (370) |
|
5Ц3вк-100 (5Ц3вкф-100) |
10;12,5;16;20;25;31,5;40 |
310…800 |
42 (46) |
|
5Ц3вк-125 (5Ц3вкф-125) |
10;12,5;16;20;25;31,5;40,50 |
580…1500 |
73 (75) |
|
5Ц3вк-160 (5Ц3вкф-160) |
10;12,5;16;20;25;31,5;40,50,63,80 |
1200…3500 |
138 (150) |
|
5Ц3вк-200 (5Ц3вкф-200) |
10;12,5;16;20;25;31,5;40,50,63,80,100 |
2800…8000 |
212 (224) |
|
5Ц3вк-250 (5Ц3вкф-250) |
4800…13000 |
360 (370) |
||
Редуктор цилиндрический четырехступенчатый вертикальный |
||||
5Ц4вк(ф)-250 |
125,160,180,200,250,280,300 |
10000;13000 |
450 |
|
Редукторы цилиндрические двух-, -трех ступенчатые вертикальные |
||||
В-160Ф |
12,5 |
1200 |
160 |
|
Ц2вк-500 |
16; 20; 25 |
5000 |
260 |
|
Ц3вк-500 |
125,9 |
1700 |
264 |
|
3РВ-650 |
125 |
400 |
450 |
|
Ц3В-965 |
22,3 |
8000 |
1187 |
|
Редукторы цилиндрические трехступенчатые вертикальные |
||||
ВКУ-500М (ВКУ-500М1) |
20;28;63 |
2000…4700 |
330 |
|
ВКУ-600, |
14;25;40;80;112;125;140 |
4000…8600 |
450 |
|
ВКУ-610М (ВКУ-610М1) |
||||
ВКУ-750, ВКУ-765М (ВКУ-765М1) |
18;20;22,4;25;28;31,5; 40;45; 50;63;71;80;90;100;112;125;140 |
7200…14900 |
820 |
|
ВКУ-950, ВКУ-965М (ВКУ-965М1) |
16;18;20;22,4;25;28;35,5;40;45;50;63;71;80;90;100;112;125;140 |
13700…28200 |
1530 |
|
ВКУ-1065 |
20;22,4;25;28;31,5;35,5;40;45;50;56;63;71;80;90;100;112;125 |
20000…48000 |
ВКУ-1065 |
|
ВК-350 |
10; 14; 31,5; 50 |
398…902 |
77 |
|
ВК-475 |
20; 28; 50; 112 |
1550…7750 |
215 |
|
ВК-550 |
18; 31,5; 71; 125 |
2200…11200 |
279 |
|
ВК-800 |
18; 22,4; 31,5; 50; 150 |
16000…26000 |
860 |
|
В-400 |
18 20 28 40 50 |
1000…3800 |
106 |
Полная номенклатура редукторов
Рисунок. Редуктор
В цементной, горнорудной и др. отраслях промышленности на трубных мельницах и вращающихся печах эксплуатируются различные типы высокомоментных редукторов, каждый из которых имеет свои достоинства и недостатки, определяющие их надежность, долговечность и другие технико-экономические показатели.
Редукторы предназначены для уменьшения частоты вращения электродвигателя к агрегату и увеличения крутящего момента. Конструктивно они выполняются как по развернутой или раздвоенной схеме, так и соосными типа «Симметро» или планетарными.
При создании редукторов учитываются, кроме частоты вращения и крутящего момента, требования к компоновке агрегата в целом, условиям эксплуатации, необходимой долговечности, стоимости изготовления, технологическим возможностям завода-изготовителя и др.
Техническая характеристика цилиндрических одноступенчатых редукторов.
Обозначение |
Межосевое расстояние, мм |
Перед. число |
Вес, тонн |
Диам. вх./ вых. валов, dвх/dвых, мм |
Крут. момент на тих. валу, т.с.м |
Мощность, кВт |
Част. вращ. быстр. вала, об/мин |
ЦО-250 |
250 |
3,13 |
0,3 |
60/80 |
0,3 |
90 |
1000 |
ЦО-250 |
250 |
3,71 |
0,3 |
60/80 |
0,3 |
90 |
1000 |
ЦО-450 |
450 |
3,45 |
1,3 |
80/120 |
0,4 |
125 |
970 |
5,36 |
|||||||
ЦО-600 |
600 |
6,07 |
2,68 |
110/160 |
1,93 |
250 |
750 |
А-700 |
700 |
4,5 |
3,1 |
110/150 |
1,14 |
200 |
740 |
ЦО-900 |
900 |
6,3 |
7,96 |
140/200 |
6,75 |
850 |
750 |
ЦО-900 |
900 |
4,77 |
7,4 |
140/250 |
6,2 |
800 |
600 |
ЦО-900 |
900 |
5,92 |
7,7 |
140/250 |
6,3 |
400 |
750 |
ЦО-1600 |
1600 |
6,08 |
38,85 |
200/320 |
19,34 |
2500 |
750 |
ЦО-2000 |
2000 |
5,69 |
64,4 |
300/420 |
54,4 |
1000 |
100 |
ЦОН-2000 |
2000 |
4,69 |
64,28 |
320/520 |
80 |
600 |
750 |
ЦО-2400 |
2400 |
5,9 |
103,45 |
300/530 |
112,8 |
2000 |
100 |
ЦО-2400 |
2400 |
5,53 |
102 |
300/530 |
105 |
2000 |
100 |
Техническая характеристика цилиндрических двухступенчатых редукторов.
Обозначение |
Межосевые расстояния, мм |
Перед. число |
Вес, тонн |
Диам. вх./ вых. валов, dвх/dвых, мм |
Крут. момент на тих. валу, т.с.м |
Мощность, кВт |
Част. вращ. быстр. вала, об/мин |
ЦДН-2300 |
900х1400 |
20,65 |
33,2 |
140/320 |
15 |
600 |
750 |
ЦДН-2300 |
900х1400 |
24,42 |
33 |
140/320 |
15 |
400 |
630 |
ЦД-2300 |
900х1400 |
32,63 |
30,8 |
140/320 |
20,3 |
500 |
750 |
ЦД-2300 |
900х1400 |
35,75 |
30,8 |
140/320 |
15 |
250 |
800 |
ЦДН-2600 |
1000х1600 |
25,04 |
64,6 |
140/420 |
35 |
500 |
500 |
ЦДН-2600 |
1000х1600 |
36,314 |
65,3 |
140/420 |
25 |
400 |
630 |
ЦДН-2600 |
1000х1600 |
27,68 |
62,8 |
140/450 |
32,6 |
630 |
490 |
ЦД-3400 |
1400х2000 |
21,27 |
99,1 |
220/420 |
52 |
1000 |
375 |
ЦД-3500 |
1425х2075 |
37,3 |
70 |
140/400 |
58,7 |
1000 |
730 |
Техническая характеристика цилиндрических трехступенчатых редукторов.
Обозначение |
Межосевые расстояния, мм |
Перед. число |
Вес, тонн |
Диам. вх./ вых. валов, dвх/dвых, мм |
Крут. момент на тих. валу, т.с.м |
Мощность, кВт |
Част. вращ. быстр. вала, об/мин |
ЦТ-1100 |
250х350х500 |
71 |
1,73 |
48/140 |
1,3 |
12 |
720 |
ЦТ-1100 |
200х450х450 |
96,93 |
2,09 |
40/110 |
1,24 |
14 |
1000 |
ЦТН-1280 |
250х400х630 |
155 |
3,85 |
70/170 |
4 |
30 |
1000 |
ЦТН-1280 |
250х400х630 |
45 |
4,27 |
75/170 |
4 |
37 |
980 |
ЦТ-1350 |
250х550х550 |
95,56 |
3,28 |
45/140 |
1,927 |
22 |
1000 |
ЦТ-1440 |
280х450х710 |
42,8 |
5,3 |
55/190 |
3 |
40 |
740 |
ЦТ-1440 |
280х450х710 |
75,06 |
5,35 |
55/190 |
3 |
56 |
1500 |
ЦТ-1450 |
300х450х700 |
49,95 |
5,25 |
60/180 |
3,5 |
40 |
720 |
ЦТ-1450 |
300х450х700 |
53,33 |
4,56 |
55/190 |
2,83 |
40 |
735 |
ЦТ-1615 |
315х500х800 |
159,42 |
7,65 |
75/220 |
6 |
55 |
985 |
ЦТ-2030 |
400х630х1000 |
77 |
11,64 |
90/250 |
9 |
100 |
1470 |
ЦТ-2030 |
400х630х1000 |
61 |
11,8 |
90/250 |
9 |
71 |
720 |
ЦТ-1845 |
400х595х850 |
88,85 |
16,7 |
100/360 |
30 |
530 |
1450 |
ЦТ-2300 |
580х780х940 |
32,64 |
19,5 |
140/320 |
20 |
500 |
750 |
ЦТ-2400 |
600х800х100 |
120,5 |
30 |
90/320 |
38 |
250 |
730 |
ЦТ-2500 |
500х800х1200 |
113,4 |
20,15 |
80/280 |
18 |
125 |
970 |
ЦТ-2500 |
500х800х1200 |
97,68 |
20,25 |
90/280 |
18 |
110 |
720 |
ЦТ-2550 |
500х800х1250 |
90,837 |
20,15 |
90/280 |
15 |
118 |
1000 |
ЦТ-2550 |
500х800х1250 |
116,72 |
20,3 |
90/280 |
18 |
132 |
1180 |
ЦТ-2550 |
500х800х1250 |
84,15 |
20,2 |
90/280 |
15 |
118 |
1000 |
ЦТ-2550 |
500х800х1250 |
90,84 |
20,2 |
90/280 |
15 |
118 |
1000 |
ЦТ-2900 |
600х900х1400 |
71,36 |
49,9 |
100/350 |
27 |
320 |
985 |
ЦТ-2900 |
600х900х1400 |
65,32 |
49,9 |
100/350 |
27 |
320 |
985 |
ЦТ-3230 |
630х1000х1600 |
76 |
69,55 |
120/450 |
40 |
400 |
740 |
ЦТН-3230 |
630х1000х1600 |
98,35 |
69,55 |
140/420 |
55 |
630 |
1000 |
ЦТ-3950 |
900х1250х1800 |
55,11 |
80 |
180/480 |
86,46 |
1600 |
985 |
Редукторы и мотор-редукторы – [term:parents-all]
Червячные, цилиндро-червячные, планетарные, цилиндрические, коническо-цилиндрические, многоступенчатые (Ч, 1Ч, 2Ч, 5Ч, 7Ч, МЦ, МЦ2С, 4МЦ2С, 5МЦ2С, 1МПз, 1МПз2, 3МП, МЦЧ, 1ЦУ, 1Ц2У, 1Ц3У, РМ, РЦД, РК, ЦДН, ВК, В-400, В400, ВКУ, В, МРВ, КЦ1, КЦ2, РГСЛ-160, ГШМ и др.) ЦДН-710, ЦДН-630<br /> Редуктор червячный, редуктор планетарный<br /> Продаем редукторы для экскаватора ЭКГ5А (РЦ-150) (РЦ1-150А-2-24-12) и другие зап.части, а также щетки, щеткодержатели ДДС<br /> Редукторы поворота, подъема, хода<br /> В наличии и на заказ, доставка в любой город! Звоните, будем рады!<br /> А также редукторы и мотор-редукторы под заказ по вашим чертежам, по чертежам заказчика изготовим любые валы<br /> Редуктор червячный одноступенчатый, Ч-40, Ч-100, Ч-80, Ч-125, Ч-160, ч 100, рч, 1Ч63А, 2Ч-40, 2Ч-63, 2ЧМ-80<br /> Редуктор цилиндрический одноступенчатый, редуктор цилиндрический двухступенчатый, ц2у-100, ц2у-200, ц2у-315, ц2у-400н, ц2у-160, ц2у<br /> 1ц2у-200, 1ц2у-250, ЦДН-630, ЦДН-710, редуктор ц2у, ц2у 200, ц2у 250, редуктор цилиндрический вертикальный, 1цу-100, цд-2, рм-500, рм-1000, рцд-350, рм 250, рм 350, рцд-400, рм 650, рм650, рм 500, рк-500, 1ц3у, 1ц3у-355, 1цу 160, 1ЦУ-160, 1ЦУ-200, 1ЦУ-250, 1Ц2У-125, 1Ц2У-160, Ц2-250, Ц2-300, Ц2-750, Ц2Н-450, 1ц2у 250, 1ц2у-315, цтнд, цтнд-400, цтнд-630, цт-1450, кц1-400, кц2 500, кц2-750, вк-550, вк 550<br /> Редуктор цилиндрический трехступенчатый 1Ц3У-160, 1Ц3У-200, 1Ц3У-250 с концами валов под муфты, с полым выходным валом<br /> РК-450, РК-500, РК-600, РМ-250, РМ-400, РМ-1000, РМ- 850, РЦД-250, РЦД-400, В-400, ВК-350, ВК-475, ВК-550, ВКУ-500, ВКУ-610<br /> Редуктор одноступенчатый конический, редуктор вертикальный крановый<br /> Волновые редукторы, мотор-редукторы МВз-160 (2МВз-160, 3МВз-160) редуктор, мотор редуктор, редуктор червячный, редуктор цилиндрический, планетарный редуктор, двухступенчатый редуктор, редуктор ц2у, редуктор крана, редуктор ч, редуктор цена В наличии на складе и под заказ 4МЦ2С-63, 4МЦ2С-80, 4МЦ2С-100, 4МЦ2С-125, 4МЦ2С-140, 4МЦ2С-160, 1МПз2-40, 1МПз-50, 1МПз2-50, 1МПз2-80, 1МП3-31,5, 1МП3-40, МПО-1М-10, МПО-2М-10, МПО-2М-15, МПО-2-18, МР1-315, МР2-315, МР1-500, МР2-500, МПО1-30, МР3-315, МР3-500, МР3-800, МЧ-40, МЧ-63, МЧ-80, МЧ-100, МЧ-125, МЧ-160, 3МП-31,5, 3МП-40, 3МП-50, 3МП-63, 4МП, МРЧ-25, МРЧ-40, МРЧ-63, МРЧ-80, МРЧ-100, МЦЧ-160, МЦЧ160, МЦЧ-125, МЦЧ-100, МЦЧ-80. МРВ02, МРВ04<br /> Муфты МУВП упругие втулочно-пальцевые, муфты зубчатые МЗ.<br /> Предлагаем также импортные редукторы и импортные мотор-редукторы.<br /> Короткие сроки поставки! ООО «МЕГАВАТТ»<br />Купить редуктор<br /> [email protected]<br /> (812) 333-00-89<br /> (812) 927-55-24
Редуктор с зазубринами– Bulk Reef Supply Редуктор с зазубринами
– Bulk Reef SupplyМагазин не будет работать корректно, если куки отключены.
Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
… Необходимы повороты и соединения с фитингами с внутренней резьбой. Более профессиональный вид, чем белый ПВХ Schedule 40. Уменьшение фитингов позволяет изменять размер сантехники. Barb Фитинги x NPT допускают традиционную трубную резьбу с одной стороны и гибкие трубки с другой. Золотое правило сантехники…
… Насосы.Характеристики: Вход: 3/4 дюйма или 1 дюйм Барб, или ПВХ Выход: 3/4 дюйма или 1 дюйм Барб, или ПВХ Максимальный расход: 1900 галлонов в час Максимальный напор: 11,5 футов Мощность: 55 Вт Напряжение: 120 В переменного тока Размеры: 7,0 дюйма Д x 3,8 дюйма Ш x 5,70 дюйма Длина кабеля: 10 футов Гарантия: 5 лет Комплектация 1x Насос Sicce ADV 7.0 2x Колючий адаптер 4x Резиновые ножки 2x 3/4 дюйма PVC…
Добавить в корзину Сообщите мне, когда в наличииКолючие фитинги отлично подходят для замены трубок одного размера на другой.Их можно использовать с различными типами трубок и обеспечивать надежное герметичное соединение. Фитинг 1/2 “x 3/8” Barbed Reducing изготовлен из нейлона и отлично работает с силиконовыми или традиционными виниловыми трубками. Просто подтолкни…
Добавить в корзину Сообщите мне, когда в наличии… Используется между насосами и водопроводом, чтобы помочь уменьшить вибрацию . Мягкая трубка поможет ослабить вибрацию, таким образом уменьшит шум .Более эластичен, чем трубки из натурального каучука. Популярный выбор для перистальтических насосов. Сохраняет гибкость во времени. Использование с фитингами с зазубринами и . Технические характеристики Температурный диапазон:…
… Выход: ½ “Прямой ПВХ или ½” или 5/8 “ зазубрин фитинги Грузоподъемность: 2000+ мл Биопеллет Рекомендуемый расход: 790-920 галлонов в час Рекомендуемый насос: Sicce Syncra Silent 4.0 Pump (951 галлон в час) (потребуется переходной фитинг на переходник от выхода 3/4 дюйма насоса до входа 1/2 дюйма…
Добавить в корзину Сообщите мне, когда в наличии… Подгонка одного размера к другому, лучший способ сделать это с помощью углового редуктора .Они заменяют традиционные колена, но не требуют использования переходной втулки , которая может нарушить прямые участки трубопровода и выглядеть некрасиво. Простое зазубривание с установкой на наружную резьбу Может заменить несколько…
… Размеры аквариумов: Стерилизация соленой водой – 150 галлонов Стерилизация пресной воды – до 1200 галлонов Очистка пресной воды – до 4000 галлонов Что включено? 1x 25-ваттный классический ультрафиолетовый стерилизатор 1x 25-ваттный классический силовой трансформатор 1x 25-ваттная ультрафиолетовая лампа 2x 3/4 дюйма Зубья Фитинги 2x Переходные втулки
Добавить в корзину Сообщите мне, когда в наличии… Здесь Технические характеристики: Размеры без основания – 12 “x 9” x 13.5 дюймов (зазубренный адаптер добавляет 4 дюйма) Размеры с основанием – 12 дюймов Д x 9 дюймов Ш x 17 дюймов В (зазубренный адаптер добавляет 4 дюйма) Максимальный расход – 500 галлонов в час Максимальная глубина воды – 4 дюйма Вход – 1 дюйм , 1,25 дюйма или 1,5 дюйма Адаптер с зазубринами | Первичный выход 1,5 “NPT – залитый в нижнюю часть (26 мм…
… С обычными виниловыми трубками, потому что они лучше уплотняются на фитингах с зазубринами и чрезвычайно устойчивы к перегибам. Очень популярен среди любителей морских аквариумов.Чрезвычайно устойчивый к перегибам Изготовлен из нетоксичного ПВХ Армирован спиральной полиэфирной нитью до уменьшает удлинение под давлением Замочить в теплой воде или использовать…
… Размеры аквариумов: Стерилизация соленой водой – 355 галлонов Стерилизация пресной воды – до 3000 галлонов Очистка пресной воды – до 6500 галлонов Что включено? 1x 57-ваттный классический УФ-стерилизатор 1x 57-ваттный классический силовой трансформатор 1x 57-ваттная УФ-лампа 2x 3/4 дюйма Зубья Фитинги 2x Переходные втулки
Добавить в корзину Сообщите мне, когда в наличии… Насосов.Технические характеристики: Вход: 3/4 дюйма или 1 дюйм Барб или ПВХ Выход: 3/4 дюйма или 1 дюйм Барб или ПВХ Максимальный расход: 1450 галлонов в час Максимальный напор: 10 футов Мощность: 50 Вт Напряжение: 120 В переменного тока Размеры: 5,75 дюйма Д x 3,9 дюйма Ш x 3,3 дюйма Длина кабеля: 10 футов Гарантия: 5 лет Комплектация 1x Насос Sicce ADV 5.0 2x Колючий адаптер 4x Резиновые ножки 2x 3/4 дюйма PVC…
Добавить в корзину Сообщите мне, когда в наличии… Насосов. Технические характеристики: Вход: 3/4 дюйма или 1 дюйм Барб или ПВХ Выход: 3/4 дюйма или 1 дюйм Барб или ПВХ Максимальный расход: 2500 галлонов в час Максимальный напор: 15 футов Мощность: 90 Вт Напряжение: 120 В переменного тока Размеры: 7.0 “Д x 3,8” Ш x 5,70 “В Длина кабеля: 10 футов Гарантия: 5 лет Комплектация 1x Насос Sicce ADV 9.0 2x Колючие адаптеры 4x Резиновые ножки 2x 3/4 дюйма PVC…
Добавить в корзину Сообщите мне, когда в наличии… Размеры аквариумов: Стерилизация морской водой – 325 галлонов Стерилизация пресной воды – до 2000 галлонов Очистка пресной воды – до 6000 галлонов Что включено? 1x 40-ваттный классический УФ-стерилизатор 1x 40-ваттный классический силовой трансформатор 1x 40-ваттная УФ-лампа 2x 3/4 дюйма Зубья Фитинги 2x Переходные втулки
Добавить в корзину Сообщите мне, когда в наличии… Выход: ½ “Direct PVC или ½” или 5/8 “ зазубрин фитинги Грузоподъемность: 700 мл Biopellet Рекомендуемый расход: 520-790 галлонов в час Рекомендуемый насос: Sicce Syncra Silent 3.0 Насос (714 галлонов в час) (потребуется переходник с на сужение от выхода 3/4 дюйма насоса до входа 1/2 дюйма…
Добавить в корзину Сообщите мне, когда в наличии… Через прилагаемый контроллер или подключите его к устройству IOS или Android для максимального контроля. Система управления с поддержкой Wi-Fi включает 1 “- 1 1/4” зазубренные фитинги Включает переходники трубы 1 “NPT, полностью бесшумные 23 фута Макс. Напор 5 лет гарантии Управляемый интеллектуальный поток Насосы Sicce Syncra SDC имеют…
Добавить в корзину Сообщите мне, когда в наличии… PH полученного раствора кальквассера и свойства , снижающие содержание CO2, помогают поддерживать более желаемый и стабильный pH 8.3 внутри вашего аквариума. Использование миксера IceCap Kalk Mixer обеспечит максимальную концентрацию с каждой дозой в ваш аквариум, а уменьшит потребность в частом ручном добавлении и перемешивании…
… NPT или 1 дюйм / 1 1/4 дюйма Barb Выходной размер -3/4 дюйма NPT или 3/4 дюйма / 1 дюйм Barb Что входит в комплект? 1x CW-300 внешний скруббер для очистки водорослей 1x Sicce Syncra Silent 4.0 Pump Силиконовая трубка 3 фута 1/2 “1x 1/2” Шаровой клапан Two Little Fishies 1x 1/2 “График 80 NPT x Барбус Адаптер 1x 3/4″ x 1/2 “ Уменьшение втулки Как правильно…
… PH полученного раствора кальквассера и свойства , снижающие содержание CO2, помогают поддерживать более желаемый и стабильный pH 8.3 внутри вашего аквариума. Использование миксера IceCap Kalk Mixer обеспечит максимальную концентрацию с каждой дозой в ваш аквариум, а уменьшит потребность в частом ручном добавлении и перемешивании…
Добавить в корзину Сообщите мне, когда в наличии… Прилагаемый контроллер или подключите его к устройству IOS или Android для максимального контроля. Система управления с поддержкой Wi-Fi включает 1 “- 1 1/4” Колючие фитинги Включает полностью бесшумные переходники для труб 1 “NPT 11.Максимальный напор 5 футов 5 лет гарантии Управляемый интеллектуальный поток Насосы Sicce Syncra SDC имеют…
Добавить в корзину Сообщите мне, когда в наличииКолючие фитинги отлично подходят для замены трубок одного размера на другой. Их можно использовать с различными типами трубок и обеспечивать надежное герметичное соединение. 1/2 “x 3/8” Barbed Reducing Elbow сделан из нейлона и отлично работает с силиконовыми или традиционными виниловыми трубками.Просто протолкните трубку…
Добавить в корзину Сообщите мне, когда в наличии… 1 дюйм с внутренней резьбой NPT или 1 дюйм с стержнем или 1 1/4 дюйма с стержнем Выходной размер: 3/4 дюйма с внутренней резьбой NPT или 3/4 дюйма с стержнем или 1 дюйм с стержнем Что входит в комплект? 1x APIS-300 Система очистки дерна из водорослей 1x Насос Sicce Syncra Silent 3.0 1x 3/4 “ Колено x Резьбовое колено 3 фута 3/4″ силиконовая трубка 1x Две маленькие рыбки 3/4 “ Barbed Шаровой клапан APIS-300…
1369 долларов.00 Обычная цена: $
Озоностойкий Kynar Reducing Barb Union используется для соединения трубок разного диаметра. Использование озоностойких материалов абсолютно необходимо при работе с озоном. Такие материалы, как нейлон, плавятся за считанные дни при контакте с озоном в высоких концентрациях. Недорогой озоностойкий…
Добавить в корзину Сообщите мне, когда в наличии… До 3/4 дюйма NPT, что позволит вам использовать более распространенные фитинги из ПВХ, такие как клапаны, реакторы и многое другое! Просто вставьте конец с зазубринами в любую мягкую трубку с внутренним диаметром 5/8 дюйма, а затем вы можете прикрутить с другой стороны фитинга в любой фитинг 3/4 “FNPT.Доступен один размер: 3/4 “MNPT x 5/8” Barb
Добавить в корзину Сообщите мне, когда в наличии… 3/4 дюйма с внутренней резьбой NPT или 3/4 дюйма Барби Выходной размер -1/2 дюйма с внутренней резьбой NPT или 1/2 дюйма Барби Что входит? 1x CW-100 Внешний очиститель водорослей 1x Насос Sicce Syncra Silent 2.0 3 фута 1/2 дюйма, силиконовая трубка 1x 1/2 дюйма Шаровой клапан Two Little Fishies 1x от 3/4 дюйма до 1/2 дюйма Переходник 1x 1/2 дюйма NPT x Колючий адаптер Как правильно подобрать размер…
… NPT или 1 дюйм Barb или 1 1/4 дюйма Barb Выходной размер -3/4 дюйма с внутренней резьбой NPT или 3/4 дюйма Barb или 1 дюйм Barb Что входит в комплект? 1x CW-200 внешний скруббер для удаления водорослей 1x Sicce Syncra Silent 3.0 Насос 3 фута 1/2 “Силиконовая трубка 1x 1/2” Шаровой клапан Two Little Fishies 1x 1/2 “Типоразмер 80 NPT x Барб Адаптер 1x 3/4″ x 1/2 “ Переходник Втулка…
… Размеры аквариумов: Стерилизация морской водой – 325 галлонов Стерилизация пресной воды – до 2000 галлонов Очистка пресной воды – до 6000 галлонов Что включено? 1x 40-ваттный классический УФ-стерилизатор 1x 40-ваттный классический силовой трансформатор 1x 40-ваттная УФ-лампа 2x 3/4 дюйма Зубья Фитинги 2x Переходные втулки
Добавить в корзину Сообщите мне, когда в наличии… Рекомендуемые размеры аквариума: Стерилизация морской водой – 70 галлонов Стерилизация пресной воды – до 200 галлонов Очистка пресной воды – до 1500 галлонов Что включено? 1x 8-ваттный классический ультрафиолетовый стерилизатор 1x 8-ваттный классический силовой трансформатор 1x 8-ваттная УФ-лампа 2x 3/4 дюйма Зубья Фитинги 2x Переходные втулки
Добавить в корзину Сообщите мне, когда в наличии… Рекомендуемые размеры аквариума: Стерилизация морской водой – 70 галлонов Стерилизация пресной воды – до 200 галлонов Очистка пресной воды – до 1500 галлонов Что включено? 1x 8-ваттный классический ультрафиолетовый стерилизатор 1x 8-ваттный классический силовой трансформатор 1x 8-ваттная УФ-лампа 2x 3/4 дюйма Зубья Фитинги 2x Переходные втулки
Добавить в корзину Сообщите мне, когда в наличии… Размеры аквариумов: Стерилизация соленой водой – 75 галлонов Стерилизация пресной воды – до 500 галлонов Очистка пресной воды – до 2000 галлонов Что включено? 1x 15-ваттный классический ультрафиолетовый стерилизатор 1x 15-ваттный классический силовой трансформатор 1x 15-ваттная УФ-лампа 2x 3/4 дюйма Зубья Фитинги 2x Переходные втулки
Добавить в корзину Сообщите мне, когда в наличии… Размеры аквариумов: Стерилизация соленой водой – 75 галлонов Стерилизация пресной воды – до 500 галлонов Очистка пресной воды – до 2000 галлонов Что включено? 1x 15-ваттный классический ультрафиолетовый стерилизатор 1x 15-ваттный классический силовой трансформатор 1x 15-ваттная УФ-лампа 2x 3/4 дюйма Зубья Фитинги 2x Переходные втулки
Добавить в корзину Сообщите мне, когда в наличии… Размеры аквариумов: Стерилизация соленой водой – 150 галлонов Стерилизация пресной воды – до 1200 галлонов Очистка пресной воды – до 4000 галлонов Что включено? 1x 25-ваттный классический ультрафиолетовый стерилизатор 1x 25-ваттный классический силовой трансформатор 1x 25-ваттная ультрафиолетовая лампа 2x 3/4 дюйма Зубья Фитинги 2x Переходные втулки
Добавить в корзину Сообщите мне, когда в наличии… Размеры аквариумов: Стерилизация соленой водой – 355 галлонов Стерилизация пресной воды – до 3000 галлонов Очистка пресной воды – до 6500 галлонов Что включено? 1x 57-ваттный классический УФ-стерилизатор 1x 57-ваттный классический силовой трансформатор 1x 57-ваттная УФ-лампа 2x 3/4 дюйма Зубья Фитинги 2x Переходные втулки
Добавить в корзину Сообщите мне, когда в наличииУзнавайте первыми о распродажах, специальных предложениях, новых продуктах, последних выпусках BRSTV и выигрывайте бесплатные призы!
© 2021 Bulk Reef Supply.Все права защищены.
Редуктор из ПВХ– Bulk Reef Supply Редуктор из ПВХ
– Bulk Reef SupplyМагазин не будет работать корректно, если куки отключены.
Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.
Slip x Slip. PVC для сантехнических нужд. Используйте Schedule 80 Slip x Slip Уменьшение втулки до , чтобы уменьшить размер трубы , вставляя ее непосредственно в фитинг или клапан. Более профессиональный вид, чем белый ПВХ Schedule 40 . Золотое правило сантехника состоит в том, что для каждой работы требуется три похода в магазин.Хотя это может быть…
Slip x Slip. ПВХ Трубы для сантехнических нужд. Используйте Таблицу 80 Уменьшение соединителей , чтобы изменить размер трубопровода. Более профессиональный вид, чем белый ПВХ Schedule 40 . Золотое правило сантехника состоит в том, что для каждой работы требуется три похода в магазин. Хотя это может быть неприятно на местном уровне, может быть намного хуже, когда…
Втулка x внутренняя резьба. PVC для сантехнических нужд. Используйте «Втулка x внутренняя резьба» по спецификации 80 (FPT) Уменьшение втулки до уменьшает размер трубы , вставляя ее непосредственно в фитинг или клапан. Более профессиональный вид, чем белый ПВХ Schedule 40 . Золотое правило сантехника состоит в том, что на каждую работу нужно три поездки на…
Переходник Зубчик / вставка x наружная резьба. PVC Фитинги с прямой вставкой для сантехники.Используйте вставки с наружной резьбой по спецификации 80, если требуются гибкие повороты и соединения с фитингами с внутренней резьбой. Более профессиональный вид, чем белый ПВХ Schedule 40 . Уменьшение фитингов позволяет заменить сантехнику…
Нить х Нить. PVC для сантехнических нужд. Используйте график 80 Резьба x резьба Уменьшение втулки до уменьшите размер трубы , вставив ее непосредственно в фитинг или клапан.Более профессиональный вид, чем белый ПВХ Schedule 40 . Золотое правило сантехника состоит в том, что для каждой работы требуется три похода в магазин. Пока…
… Чрезвычайно устойчива к перегибам. Очень популярен среди любителей морских аквариумов. Чрезвычайно устойчивый к перегибам Изготовлен из нетоксичного ПВХ Армирован спиральной полиэфирной нитью до уменьшает удлинение под давлением Замочите в теплой воде или воспользуйтесь феном для снятия спиралевидной формы. Плетеные виниловые трубки продаются…
… Крышка) Вход и выход: ½ “Direct PVC или ½” или 5/8 “зазубринные фитинги Грузоподъемность: 700 мл Biopellet Рекомендуемый расход: 520-790 галлонов в час Рекомендуемый насос: Sicce Syncra Silent 3.0 Насос (714 галлонов в час) (потребуется переходник с на сужение от выхода 3/4 дюйма насоса до 1/2 дюйма…
Добавить в корзину Сообщите мне, когда в наличии… Серия SMART UV отличается компактной конструкцией, позволяющей сэкономить место, в которой используется реакционная камера размером 3 дюйма. При правильном использовании УФ-стерилизаторы значительно снижают вероятность возникновения заболеваний или вспышек водорослей . УФ-стерилизаторы Pentair Aquatics превосходны в следующих аспектах: Стерилизаторы точны …
Добавить в корзину Сообщите мне, когда в наличииSlip x Slip 45 Локоть. ПВХ Фитинги для сантехники. Используйте Schedule 80 45 Elbows там, где требуются небольшие повороты. Использование 45 колен также уменьшит потерю напора . Более профессиональный вид, чем белый ПВХ Schedule 40 . Золотое правило сантехника состоит в том, что на каждую работу нужно три раза…
Скольжение x Скольжение Колено 90 °. ПВХ Фитинги для сантехники. Используйте колена 90 ° Schedule 40 там, где требуются резкие повороты.Использование колен 90 ° позволит снизить потери потока , и в большинстве случаев этого будет достаточно, если ваш возвратный насос имеет правильный размер. Совместим с фитингами Schedule 80. …
… Скруббер может стекать прямо в отстойник без каких-либо дополнительных водопроводов из переборок, но мы настоятельно рекомендуем использовать небольшой кусок PVC и колено для слива, чтобы свести к минимуму возможное разбрызгивание. Скруббер для очистки водорослей Foursquare Apis-300 Особенности: Супер безопасная двойная дренажная система…
1369 долларов.00 Обычная цена: $
… Переборки и установить их реверсом (фланец и прокладка внутри корпуса скруббера). 3. Используя 1-дюймовую мягкую трубку или PVC , проложите слив в отстойник. 4. Проложите аварийный слив с помощью 1/2 дюйма PVC или мягкой трубки, позволяя дренажу в отстойник. Мы предпочитаем, чтобы аварийный слив был на несколько дюймов выше…
… Полное готовое к работе оборудование и система Reef Octopus (RO) для беспроблемной установки Запатентованные дверные петли из нейлона и детали из нержавеющей стали, обработанные до , снижают коррозию и ржавчину Все компоненты, детали и корпус разработаны и изготовлены собственными силами для обеспечения абсолютного качества гарантия Приятные чистые линии…
1496 долларов.25 Обычная цена: $
… Серия Output UV отличается компактной конструкцией, позволяющей экономить пространство, в которой используется реакционная камера размером 5 дюймов. При правильном использовании УФ-стерилизаторы значительно снижают вероятность возникновения заболеваний или вспышек водорослей . УФ-стерилизаторы Pentair Aquatics превосходят следующие преимущества: Стерилизаторы точно …
… Крышка) Вход и выход: ½ “Direct PVC или ½” или 5/8 “зазубринные фитинги Грузоподъемность: 2000+ мл Biopellet Рекомендуемый расход: 790-920 галлонов в час Рекомендуемый насос: Sicce Syncra Silent 4.0 Насос (951 галлон в час) (потребуется переходник с на сужающийся от выхода 3/4 дюйма насоса до…
Добавить в корзину Сообщите мне, когда в наличии… Аквариумов, автоматическая система фильтрации SK-5000 оставит ваш аквариум с кристально чистой водой, которая поможет увеличить проникновение света, сократит обслуживание и, что самое лучшее, позволит вам увидеть кораллы и рыб с меньшим количеством твердых частиц в воде. способ.Фильтрующая способность большого объема…
Добавить в корзину Сообщите мне, когда в наличииРезьба x Резьба Колено 45 °. ПВХ Фитинги для сантехники. Используйте колена под углом 45 ° Schedule 80, если требуются небольшие повороты. также уменьшит потерю напора напора. Более профессиональный вид, чем белый ПВХ Schedule 40 . Золотое правило сантехника состоит в том, что на каждую работу нужно три раза…
Нить х Нить. ПВХ Трубы для сантехнических нужд. Используйте Таблицу 80 Уменьшение соединителей , чтобы изменить размер трубопровода. Более профессиональный вид, чем белый ПВХ Schedule 40 . Золотое правило сантехника состоит в том, что для каждой работы требуется три похода в магазин. Хотя это может быть неприятно на местном уровне, но может быть намного хуже…
… 1 “Барб или ПВХ Выход: 3/4″ или 1 “Барб или ПВХ Максимальный расход: 2500 галлонов в час Максимальный напор: 15 футов Мощность: 90 Вт Напряжение: 120 В переменного тока Размеры: 7.0 “Д x 3,8” Ш x 5,70 “В Длина кабеля: 10 футов Гарантия: 5 лет Комплектация 1x Насос Sicce ADV 9.0 2 зубчатых адаптера 4 резиновые ножки 2x 3/4 дюйма PVC Адаптеры 2x 1 дюйм PVC Адаптеры 2x…
Добавить в корзину Сообщите мне, когда в наличии… 1 “Барб или ПВХ Выход: 3/4″ или 1 “Барб или ПВХ Максимальный расход: 1900 галлонов в час Макс. Напор: 11,5 футов Мощность: 55 Вт Напряжение: 120 В переменного тока Размеры: 7,0″ Д x 3,8 “Ш x 5,70” H Длина кабеля: 10 футов Гарантия: 5 лет Комплектация 1x Sicce ADV 7.0 Насос 2x переходника с зазубринами 4x резиновые ножки 2x 3/4 “ PVC переходники 2x 1″ PVC переходники 2x…
Добавить в корзину Сообщите мне, когда в наличии… Полное готовое к работе оборудование и система Reef Octopus (RO) для беспроблемной установки Запатентованные дверные петли из нейлона и детали из нержавеющей стали, обработанные до , снижают коррозию и ржавчину Все компоненты, детали и корпус разработаны и изготовлены собственными силами для обеспечения абсолютного качества гарантия Приятные чистые линии…
1890 долларов.00 Обычная цена: $
… PVC Фитинги для сантехники. Используйте Schedule 80 45 Elbows там, где требуются небольшие повороты. Патрубок или сторона улицы вставляются в другие фитинги и клапаны для экономии места. Использование 45 колен также уменьшит потерю напора . Экономия места. Более профессиональный вид, чем белый ПВХ Schedule 40 .…
Когда вам нужно перейти от фитинга одного размера к другому, лучше всего сделать это с помощью уменьшающегося колена . Они заменяют традиционные колена, но не требуют использования переходной втулки , которая может нарушить прямые участки трубопровода и выглядеть некрасиво. Простая установка зазубрины с наружной резьбой Может…
… И плотоядных животных) Вмещает до 10 листов предварительно нарезанных морских водорослей Уменьшает отходы и поддерживает качество воды Кормление нескольких рыб одновременно Может быть размещено вертикально или горизонтально Низкопрофильная установка на магнитах способствует естественному сбору Долговечность ПВХ Конструкция Защелкивающийся замок Размеры – 7 “В x 2.5 “W…
… 1 “Барб или ПВХ Выход: 3/4″ или 1 “Барб или ПВХ Максимальный расход: 1450 галлонов в час Макс. Напор: 10 футов Мощность: 50 Вт Напряжение: 120 В переменного тока Размеры: 5,75 дюйма Д x 3,9 дюйма Ш x 3,3 дюйма H Длина кабеля: 10 футов Гарантия: 5 лет Комплектация 1x Насос Sicce ADV 5.0 2x переходника с зазубринами 4x резиновые ножки 2x 3/4 “ PVC переходники 2x 1″ PVC переходники 2x…
Добавить в корзину Сообщите мне, когда в наличии… Аквариумов, автоматическая система фильтрации SK-3000 оставит ваш аквариум с кристально чистой водой, которая поможет увеличить проникновение света, сократит обслуживание и, что самое лучшее, позволит вам увидеть кораллы и рыб с меньшим количеством твердых частиц в воде. способ.Фильтрующая способность большого объема…
Добавить в корзину Сообщите мне, когда в наличии… Акрил используется для верхних и внутренних перегородок, что создает чистый современный вид, гармонирующий с любой цветовой схемой. Прилагаемый кронштейн и рельсовая система PVC , расположенная в центральной камере, поддерживает совместимые скрубберы для очистки водорослей чистой воды над уровнем воды, при этом оставляя достаточно места …
1339 долларов.99 Обычная цена: $
… Переборки и установить их реверсом (фланец и прокладка внутри корпуса скруббера). 3. Используя 1-дюймовую мягкую трубку или PVC , проложите слив в отстойник. 4. Проложите аварийный слив с помощью 1/2 дюйма PVC или мягкой трубки, позволяя дренажу в отстойник. Мы предпочитаем, чтобы аварийный слив был на несколько дюймов выше…
… Акрил используется для верхних и внутренних перегородок, что создает чистый современный вид, гармонирующий с любой цветовой схемой.Прилагаемый кронштейн и рельсовая система PVC , расположенная в центральной камере, поддерживает совместимые скрубберы для очистки водорослей чистой воды над уровнем воды, при этом оставляя достаточно места …
… Или 1 “Барб или ПВХ Выход: 3/4″ или 1 “Барб или ПВХ Максимальный расход: 2700 галлонов в час Макс. Напор: 23 ФУТОВ Мощность: 90 Вт Напряжение: 120 В переменного тока Размеры: 7,3″ Д x 3,8 “Ш x 4,6 “H Длина кабеля: 10 футов Гарантия: 5 лет Комплектация 1x Sicce ADV 10.0 Насос 2x переходника с зазубринами 4x резиновые ножки 2x 3/4 “ PVC переходники 2x 1″ PVC переходники 2x…
Добавить в корзину Сообщите мне, когда в наличииБыстро переоборудовайте трубопровод с 5/8 “на 3/4” NPT, что позволит вам использовать более распространенные фитинги PVC , такие как клапаны, реакторы и многое другое! Просто вставьте зазубренный конец фитинга в любую мягкую трубку с внутренним диаметром 5/8 дюйма, а затем вы можете вкрутить другую сторону фитинга в любой 3/4 дюйма FNPT …
Добавить в корзину Сообщите мне, когда в наличии… Возвратиться обратно в аквариум благодаря выбранному вами возвратному насосу.Рефугиум -5 “x 8,5” Рефугиумы отлично подходят для содержания макроводорослей и других питательных веществ, уменьшающих организмов. Просто добавьте рефугиумный свет в CUBE Nano, чтобы получить эффективный источник фильтрации. Фары как у Tunze Full Spectrum LED и Kessil…
Добавить в корзину Сообщите мне, когда в наличииУзнавайте первыми о распродажах, специальных предложениях, новых продуктах, последних выпусках BRSTV и выигрывайте бесплатные призы!
© 2021 Bulk Reef Supply.Все права защищены.
капсул Tylenol Extra Strength с ацетаминофеном, обезболивающим и жаропонижающим средством, 2 капсулы по 50 Ct
Tylenol Extra Strength Caplets с ацетаминофеном, обезболивающим и жаропонижающим средством, 2 капсулы по 50 CtТайленол в капсулах повышенной прочности с ацетаминофеном, обезболивающим и жаропонижающим средством, 2 капсулы по 50 Ct
Тайленол в капсулах повышенной прочности с ацетаминофеном, обезболивающим и жаропонижающим средством, 2 капсулы по 50 Ct
- Hxdzfx 20 шт. Фигурки Super Mario, фигурки Super Mario Bros, луиджи, йоши, персиковая принцесса, маргаритка, монета, кирпич, идеальные украшения для торта Mario Cake Topper
- Набор для отливки больших рук с луной фасолью на память | Набор для рукоделия из гипса для лепки из гипса для пар, взрослых и детей, свадьбы, друзей, подарок на годовщину
- Подставка для ноутбука Mstand Rain Design, серебристая (патент)
- Stihl 0781313 8002 2.6 унций высокоэффективного моторного масла для двухтактных двигателей, упаковка из 6 штук
- Smartstandard 5ft Heavy Duty Прочная раздвижная дверная фурнитура для сарая – плавно и бесшумно – легко устанавливается – включает пошаговую инструкцию по установке Установите широкую дверную панель 30 дюймов (i-образная вешалка)
- Подкладка для капюшона Broan Lb30, 30 дюймов, серебристая краска
- Sunco Lighting 6 Pack Industrial Led Shop Light, 4 фута, соединяемый интегрированный светильник, 40 Вт = 260 Вт, 5000k дневной свет, 4000 лм, поверхность + подвесное крепление, тяговая цепь, вспомогательное освещение, гараж – Energy Star
- Подгузники, размер 4, 140 штук – Одноразовые детские подгузники Pampers Pull On Cruisers 360˚ Fit с эластичным поясом, поставка на один месяц
- Нить Overture Petg 1.75 мм с поверхностью сборки 3D Расходные материалы для 3D-принтера 200 X 200 мм, катушка 1 кг (2,2 фунта), точность размеров +/- 0,05 мм, подходит для большинства принтеров Fdm, черный
- Макат Завершите предметный обзор из 7 книг 2020-2021: онлайн + книга + 3 практических теста (подготовка к тесту Каплана)
- Одноразовые бумажные тарелки Dixie Ultra, 10-1 / 16 дюйма. Размер обеда, набивной, 176 штук
- Мужской комбинезон с коротким рукавом Dickies
- Husan Отличная подарочная игрушка для детей Детский код Электронные копилки мини-банкомат Электронный банк для монет коробка для монет для детей забавная игрушка, красный
- A-ipower Sua2000iv Супер тихий портативный инверторный генератор мощностью 2000 Вт Carb / epa, 2000 Вт, готов к работе с автофургоном
- Excel 44288 Deluxe Набор инструментов для кукольного домика
- Легкий джемпер для активного отдыха Evenflo Exersaucer, Woodland Wonder
- Autlead C2 12v DC Портативный воздушный компрессор Насос для накачивания шин для тяжелых условий эксплуатации с цифровым датчиком для автомобильных шин и других надувных изделий
- Ingenuity Convertme Swing-2-местные портативные качели – Ridgedale
- Солнечная поляна 7.Зонтик рынка стола стола зонтика 5 ‘на открытом воздухе с наклоном / рукояткой кнопки, 6 ребер (бежевый)
- МФУ Hp Officejet Pro 9025 All-in-one с беспроводной связью, с производительностью для умного домашнего офиса, возможностью мгновенного пополнения чернил и Amazon Dash (1mr66a)
- Genius Mushroom – львиная грива, кордицепс и рейши – усилитель иммунной системы и ноотропная добавка для мозга – формула оздоровления для естественной энергии, снятия стресса, поддержки памяти и печени, 90 овощных таблеток
- Дотерра на бусинах защитной смеси эфирного масла гвардии 125 карат Комплект для планового обслуживания
- Generac 6485 для резервных генераторов 20кв и 22кв с двигателем 999кк
- Флисовая клетка для морских свинок для Среднего Запада | Постельное белье для морских свинок | Флис морской свинки | Красивые розы
- Увлажняющий крем для лица с пептидами коллагена от Olay Regenerist Micro-sculpting Cream 1.7 унций, запас на 2 месяца
- Honeywell Hcm350b Germ Free Cool Mist Humidifier Черный
- Rough Country 1307 2 “Набор для выравнивания, черный 2” | (подходит) Chevy Silverado / GMC Sierra 1500 | 07-20 Suburban Tahoe Yukon
- Gainer Transform Car Robot, Робот-деформация Модель автомобиля Игрушка для детей, Робот-трансформер с дистанционным управлением в автомобиле с одной кнопкой Преобразование и реалистичные звуки двигателя и дрейф на 360 скоростей Масштаб 1:18
- Bodum 1923-16us4 Чайник и кофеварка френч-пресс Chambord, 12 унций, хром
- Электрическая точилка для карандашей X-acto School Pro Classroom, синяя, 1 штука
- Step2 Whisper Ride II Ride On Push Car, розовый
- Жесткие бумажные полотенца большой емкости Scott Essential в рулонах (01005), белые, 1000 футов / рулон, 6 рулонов бумажных полотенец / удобный футляр
- Lipper International 88005 Бамбуковые деревянные ящики-органайзеры, разные размеры, набор из 5 предметов
- Огромный свитер с капюшоном из шерпы с медведем, супер мягкий теплый удобный милый гигантский пуловер с большим передним карманом для женщин Мальчики Девочки Подростки Дети
- Naturalife Мощный портативный отпариватель на 1200 Вт для одежды, средство для разглаживания морщин на ткани одежды, быстрый нагрев за 30 с, автоматическое отключение, 8.79 унций. Большой съемный резервуар для воды, подошва из нержавеющей стали, 3 насадки
- Аккумуляторная дрель-шуруповерт Black + decker 20v Max с 30 аксессуарами (ld120va)
- Bali Outdoors Firepit Газовый камин LP 28 дюймов, квадратный стол, 50 000 британских тепловых единиц, черный
- Бревна Линкольна – Олово к 100-летнему юбилею – 111 деревянных деталей – Игрушки для строительного образования от 3 лет
- Контейнеры для хранения пищевых продуктов с крышками – Пластиковые контейнеры для пищевых продуктов с крышками – Пластиковые контейнеры с крышками для хранения (20 шт.) – Пластиковые контейнеры для хранения с крышками Набор контейнеров для пищевых продуктов Контейнеры без Bpa
- 50 персонализированных лент для свадебного душа Сувениры для свадебной вечеринки или детского душа Годовщина дня рождения Крещение Quinceanera – Набор вырезанных лент на заказ
- Intex Dura-beam Standard Series Pillow Rest Поднятая надувная кровать со встроенной подушкой и внутренним электрическим насосом
- Geniebidet [удлиненная] Двойные самоочищающиеся насадки для сиденья.Задняя и женская чистка – проводка не требуется. Простая установка за 20-45 минут или меньше. Hybrid T с включенным / выключенным включением!
- Беспроводной лазерный принтер Canon Image Class Lbp6230dw
- Рулон воздушно-пузырчатой пленки Duck Brand, оригинальная пузырчатая амортизация, 12 “X 180 футов, перфорация через каждые 12”
- Беспроводной струйный принтер Brother All-in-one, Mfc-j491dw, Многофункциональный цветной принтер, Двусторонняя печать, Мобильная печать, с возможностью пополнения запаса amazon Dash, Черный, 8.5 (mfcj491dw)
- Yj.Мягкие мохнатые коврики gwl для спальни, детской комнаты, детской игровой комнаты, нескользящие коврики для гостиной, коврик для детской комнаты, домашний декор, 4 X 5,3 фута (черный)
- Мягкая плюшевая игрушка Jinx Minecraft Creeper, зеленая, 10,5 дюймов в высоту
- холст плавающая рамка, картина маслом плавающая рамка настенный художественный декор для 8×8 дюймов готовый холст, черный 9×9 дюймов
- 12 Pack Heavy Duty Packaging Tape, Прозрачная упаковочная лента, предназначенная для перемещения ящиков, отгрузки, офиса, коммерческого класса толщиной 2,7 мил, длиной 60 ярдов
- Колье Simple Minimal Karma Circle из стерлингового серебра 15 мм
- Одеяло Casofu Burritos, Одеяло Giant Flour Tortilla, Новое Одеяло Tortilla для Вашей семьи, Мягкое и удобное Одеяло Flannel Taco для детей.(буррито-а, 47 дюймов)
- Женские брюки-скраб со средней посадкой и прямыми штанинами Cherokee Iflex без застежки
- Дверь с магнитным экраном, усиленная Flux Phenom – подходит для дверей размером до 38 X 82 дюймов (черный)
- Orbrium Toys 52 шт. Роскошный деревянный набор поездов с 3 направлениями для Томаса, Брио, Чаггингтона, Мелиссы и Дуга, деревянный поезд Imaginarium
- Signature By Levi Strauss & Co. Женские джинсы скинни Totally Shaping с золотым лейблом
- Портативная стиральная машина Lavario (ручная неэлектрическая портативная стиральная машина для кемпинга, квартир, домов на колесах, деликатесов)
- Oxo Good Grips Simplytear Держатель для бумажных полотенец, матовая нержавеющая сталь
- Gongshi 3-х уровневая штабелируемая винная стойка, столешница, шкаф, подставка для вина, подставка для хранения – вмещает 12 бутылок, металл (бронза)
- Hoverstar Совершенно новый Hs2.0 Hoverboard Вездеходный двухколесный самобалансирующийся электрический самокат со вспышкой и беспроводным Bluetooth-динамиком
- Гладильная доска Mabel Home, регулируемая высота, Deluxe, 4 ножки + дополнительная крышка, с синим и белым узором
- Надпись от руки 101: Введение в искусство творческого письма (серия «Современная каллиграфия»)
- Musclepharm Combat Protein Powder, порошок незаменимого сывороточного протеина, изолят сывороточного протеина, казеина и яичного протеина с Bcaas и глютамином для восстановления, шоколадное молоко, 4 фунта, 52 порции
- Osmo – Стартовый комплект Genius для Ipad (новая версия) – 5 практических обучающих игр – Возраст от 6 до 10 лет – Математика, правописание, решение проблем и творчество – Шток – (в комплекте база osmo Ipad), многоцветный (901-00011)
- Доска / доска для сухого стирания Viz-pro, немагнитная, 48 X 36 дюймов, настенная доска для школьного офиса и дома
- Tribesigns современный простой стиль компьютерный стол ПК ноутбук рабочий стол офисный стол рабочая станция для домашнего офиса, черный + черная ножка
- Дышащая подкладка для детской кроватки Breathablebaby Classic – Белый
- Точильный камень King Kw65 1000/6000 с пластиковым основанием
- Органайзер для аксессуаров из сверхтолстого картона, 60 шт | 1/4 дюймовые насадки для колышков | Набор крючков для колышков и набор корзин для инструментов – для тяжелых условий эксплуатации – не выпадает с доски
- Ручной пылесос Black + decker Dustbuster, беспроводной, Advancedclean +, белый (hhvk320j10)
- Holy Stone Hs210 Mini Drone Rc Nano Quadcopter Лучший дрон для детей и начинающих Самолет-вертолет с автоматическим зависанием, трехмерным флипом, режимом без головы и дополнительными батареями, игрушки для мальчиков и девочек
- Угловая насадка Dewalt – готовая к ударам – Dwara120
- Однополюсный интеллектуальный выключатель освещения Treatlife (требуется нейтральный провод), 2.Переключатель света Wi-Fi 4 ГГц, работает с Alexa и Google Assistant, расписание, пульт дистанционного управления, однополюсный, включен в список Etl (4 пакета)
- Набор акриловых красок Mont Marte, 36 цветов, 36 мл, подходит для холста, дерева, МДФ, кожи, высушенной на воздухе глины, гипса, картона, бумаги и поделок
- 9 Кубический органайзер | Набор кубиков для хранения в комплекте | Контейнеры-органайзеры для шкафа своими руками | Кубические органайзеры и полки для хранения | Шкаф-органайзер для спальни, игровой, гостиной, офиса, общежития (бежевый)
- Дыхательная передвижная стиральная машина Classic – Портативная стиральная машина – Ручная – Ручная – Мобильная ручная стиральная машина – Превосходные материалы и конструкция
- Классический корм для птиц с питательными ягодами Lafeber, сделанный из ингредиентов, не содержащих ГМО и человеческого происхождения, для попугаев
- Фиолетовый шампунь для светлых волос: шампунь для светлых волос устраняет медно-желтые тона – осветляет блондин, платиновый, пепельный, серебристый и серый – тоник без парабенов и сульфатов – оживляет обесцвеченные и мелированные волосы
- Набор дополнительных принадлежностей без мешка Bissell Cleanview
- Niv Live, Audio CD: Новый библейский опыт
- Ranger Hit00471 Инструмент Heat It Craft
- Yamalube All Purpose 4 Four Stroke Oil 10w-40 1 галлон
- Инструмент Icrimp Ratchet Pex Cinch с функцией извлечения для зажимов из нержавеющей стали от 3/8 до 1 дюйма с зажимами Pex 20 шт. 1/2 дюйма и 10 шт. 3/4 дюйма и труборезом Pex – все в одном
- Оригинальные полотенца Joe Gjo21100 Multifold, 9.5 “X 9,10”, упаковка из 16 штук
- Подгузники для новорожденных / размер 1 (8-14 фунтов), 198 штук – Одноразовые детские подгузники Pampers Swaddlers, поставка на один месяц
- Danby (новая модель Ddw621wdb Countertop посудомоечная машина, белая (пять Расk)
- Igloo Iceb26rr Автоматическая портативная электрическая настольная машина для приготовления льда, 26 фунтов за 24 часа, 9 кубиков льда, готовых за 7 минут, с лопаткой для льда и корзиной, идеально подходит для бутылок с водой, смешанных напитков
- Туалетная вода-спрей Christian Dior Sauvage для мужчин, новинка, 2 унции,
- Amazonbasics Уничтожитель документов для дома и офиса с поперечной резкой на 12 листов
- Компактный портативный льдогенератор Tavata Countertop с функцией самоочистки, 9 кубиков льда, готовых за 8 минут, делает 26 фунтов льда за 24 часа, с ЖК-дисплеем (красный)
- American Lawn Mower Company 1204-14 14-дюймовая 4-лопастная газонокосилка с толкаемым барабаном, красная
- Supplymaster Черные нитриловые одноразовые перчатки для осмотра – 4 мил, без пудры, нестерильные, без латекса, текстурированные, для обеих рук, большие, упаковка 400 – Smbkne4l
- Сырой цельный пищевой витамин C – 100% ягодный и натуральный из органических ягод и ягод без ГМО, премиальные антиоксиданты, биофлавоноиды и полифенолы, веганский продукт, Truc Real Vit C для поддержки иммунитета, 60 веганских капсул
- Syma S107 / s107g R / c вертолет с гироскопом – красный
- Amazonbasics Стул для компьютерного рабочего стола с низкой спинкой и поворотными колесиками – черный, сертифицирован Bifma
- Коляска Baby Trend Expedition Jogger, Phantom, 50 фунтов
- Ninja Professional Настольный блендер на 72 унции с базой на 1000 Вт и технологией полного измельчения для смузи, льда и замороженных фруктов (bl610), черный
- Отрезной диск 50 шт. Отрезной диск 4.Отрезной диск 5 “x 040” x7 / 8 “Ультратонкий металл и нержавеющая сталь Satc
- Y-Stop Кресло-гамак, подвесной трос Swing-max 330 фунтов-2 подушки в комплекте-большое подвесное кресло из макраме с карманом – качественная хлопковая ткань для превосходного комфорта и прочности (бежевый)
- Подогреватель бутылочек Philips Avent Fast, Scf355 / 06
- Wyze Cam Pan 1080p Внутренняя камера для умного дома с функцией панорамирования / наклона / масштабирования Wi-Fi с ночным видением, двусторонней аудиосвязью, работает с Alexa и Google Assistant, белая – Wyzecp1
Структура сообщества прокариот и активность сульфатредукторов в воде из высокотемпературных нефтяных пластов с нитратной обработкой и без нее
РЕФЕРАТ
Сульфатредуцирующие прокариоты (SRP) вызывают серьезные проблемы, такие как микробная коррозия и закисание резервуаров в системах добычи нефти с закачкой морской водой.Одной из стратегий контроля активности SRP является добавление нитрата к закачиваемой воде. Производственные воды из двух соседних горячих (80 ° C) нефтяных пластов, одного с нитратной обработкой, а другого без обработки, сравнивали на структуру прокариотического сообщества и активность SRP. Анализ гена 16S рРНК бактерий и архей выявил более высокое содержание прокариот, но меньшее разнообразие для поля, обработанного нитратами. В библиотеках клонов гена 16S рРНК из обеих областей преобладали последовательности, связанные с Firmicutes ( Bacteria ) и Thermococcales ( Archaea ).Потенциальные гетеротрофные восстановители нитрата ( Deferribacterales ) были обнаружены исключительно на поле, обработанном нитратами, возможно, стимулированное добавлением нитратов. Количественная ПЦР генов dsrAB показала, что SRP архей ( Archaeoglobus ) доминировал в сообществах SRP, но с более низкой относительной численностью на участке, обработанном нитратами. Бактериальные SRP были обнаружены в небольшом количестве на обоих участках и почти исключительно связаны с термофильными родами ( Desulfacinum и Desulfotomaculum ).Несмотря на высокую распространенность SRP архей, активность SRP архей не была обнаружена при инкубации [ 35 S] сульфата при 80 ° C. Восстановление сульфата было обнаружено при 60 ° C в образцах из необработанного поля и сопровождалось ростом термофильных бактериальных SRP в периодических культурах. Образцы из поля, обработанного нитратами, как правило, не обладали активностью SRP. Эти результаты показывают, что (i) Archaeoglobus может быть основным игроком в резервуарах горячей нефти, и (ii) нитраты могут действовать в контроле образования кислых отложений – не только путем ингибирования SRP, но также путем изменения общей структуры сообщества, включая стимулирование конкурентоспособные восстановители нитратов.
В процессе вторичной добычи нефти на морских нефтяных месторождениях в пласт нагнетают морскую воду, богатую сульфатами, для повышения давления и увеличения нефтеотдачи. Подача большого количества сульфата в качестве акцептора электронов и присутствие нефтяных органических соединений и продуктов их разложения в качестве доноров электронов способствует обогащению и росту сульфатредуцирующих прокариот (SRP) в резервуаре, а также в трубопроводах и установках на верхних строениях ( 51, 54). Деятельность SRP вызывает серьезные экономические проблемы из-за реакционной способности и токсичности производимого сероводорода (H 2 S).Помимо микробиологической коррозии и закисания пласта, эффективность добычи нефти снижается из-за закупорки биомассой SRP и осажденными сульфидами металлов (12, 39). Помимо использования биоцидов или ингибиторов широкого спектра действия для восстановления сульфатов, добавление нитрата эффективно снижало чистое производство H 2 S в модельных колоночных исследованиях (15, 20, 38) и полевых испытаниях (7, 53). Механизмы, с помощью которых добавление нитратов может влиять на контроль закисания, включают (i) стимуляцию гетеротрофных нитрат-восстанавливающих бактерий (hNRB), которые превосходят SRP в отношении доноров электронов, (ii) активность нитрат-восстанавливающих, сульфидокисляющих бактерий (NR-SOB ), и (iii) ингибирование SRP за счет образования нитрита и оксидов азота (21, 51).
Идентификация и количественная оценка резервуарных микроорганизмов, включая NRB и SRP, до сих пор наиболее часто оценивалась методами, зависящими от культивирования (7, 12, 53), а методы, не зависящие от культивирования, только недавно были внедрены в область микробиологии резервуаров (11, 17, 28, 32). Учитывая небольшое количество этих исследований, доступная в настоящее время информация о микробных сообществах и особенно о количестве нитратных и сульфатредукторов, присутствующих в нефтяных коллекторах или производственных системах, скудна и, что особенно важно, не является количественной.
Целью этого исследования было сравнение разнообразия, численности и активности SRP в продуктивной воде (PW) из обработанного нитратами и необработанного нефтяного пласта с использованием комбинации анализа на основе гена 16S рРНК и dsrAB , недавно разработанные методы количественной ПЦР (qPCR) и инкубации с радиоактивными индикаторами 35 SO 4 2-. Два проанализированных нефтяных пласта (Дан и Хальфдан) имеют схожие физико-химические характеристики в отношении состава нагнетаемой воды и условий коллектора, но нитрат добавляется только на Хальвдане с начала добычи.Предполагается, что добавление нитрата к воде для инъекций способствовало росту hNRB и / или NR-SOB, тем самым подавляя активность SRP и снижая концентрацию H 2 S, и, следовательно, отражается в более низком содержании SRP и более специализированное прокариотическое сообщество.
МАТЕРИАЛЫ И МЕТОДЫ
Полевой участок и отбор проб. Нефтяные месторождения Дан и Хальфдан расположены в Северном море, примерно в 200 км к западу от Южной Ютландии (Дания). Сырая нефть, содержащаяся в формациях Дан и Хальфдан, находится примерно на 2000 м ниже поверхности.Добыча нефти на Дане началась в 1972 году, а нефть и природный газ добываются из низкопроницаемых меловых отложений самого позднего мела, а также палеоцена (46). Залежь газа и нефти Хальвдан была обнаружена в 1998 году в результате бурения горизонтальной скважины протяженностью около 9 км от Дана до Халфдана (26). Добыча на Хальвдане началась в 1999 году. Обе системы добычи демонстрируют градиент температуры от пласта (∼80 ° C) по трубопроводу (∼50 до 60 ° C) к сепараторам (∼40–50 ° C), сопровождаемый сбросом давления через каскад разделителей.Осуществляется трехфазное разделение с получением газа, нефти и PW. ПВ из обоих пластов представляет собой смесь различных типов пластовой воды, а также морской воды (26). Таким образом, химический состав извлеченной ПВ сильно зависит от соотношения смешивания различных типов воды и наличия прорыва морской воды в отдельных скважинах, а также от химических и микробных процессов в трубопроводах и резервуарах. Закачка морской воды применяется при вторичной добыче нефти, а закачиваемая вода транспортируется с платформы Дан на Хальфдан по 9-километровому подводному трубопроводу.Сооружения для закачки воды обычно еженедельно обрабатываются бактерицидным тетракишидроксиметилфосфоний сульфатом (THPS). Нитрат (65 мг литр -1 ) добавлялся в нагнетаемую воду Хальвдана с 2001 года для уменьшения чистой добычи H 2 S и предотвращения закисания и коррозии коллектора (26). На месторождении Дан нитраты не добавляются.
ПробыPW были отобраны после отделения от Dan (сепаратор HP V-3440) и Halfdan (испытательный сепаратор) в марте 2008 г. Образцы хранили в прохладном (4 ° C) и бескислородном состоянии без дальнейшего хранения.Они были доставлены в лабораторию в течение 24 часов (Дан) или 48 часов (Хальвдан) и немедленно обработаны для измерения активности и молекулярного анализа.
Активность сульфатредукторов и обогащение активных образцов SRP.PW (20 мл) разливали в пробирки емкостью 25 мл и обжимали алюминиевыми крышками, а оставшееся свободное пространство промывали азотом и уравновешивали при температурах инкубации, т. Е. При 60 ° C или 80 ° C, представляющие температуру на месте в производственной системе и пласте, соответственно.После 4 ч уравновешивания в образцы добавляли ~ 1 МБк без носителя 35 SO 4 2- (Hartmann Analytic GmbH, Брауншвейг, Германия), Na 2 SO 4 (0,2 мМ, конечный концентрация), дитионит в качестве восстановителя и резазурин в качестве индикатора окислительно-восстановительного потенциала (0,5 мг литр -1 , конечная концентрация). Все инкубации проводили в двух экземплярах.
Для оценки нестимулированной активности инкубацию прекращали через 2 дня инкубации добавлением 2 мл раствора ацетата цинка (20%) и 0.5 мл суспензии 0,45 мМ Na 2 S (в 20% ацетате цинка). Осажденный сульфид цинка извлекали центрифугированием и подвергали одностадийной дистилляции хрома, как описано ранее (1). Активность стимулировали добавлением субстратной смеси лактата, ацетата и глюкозы (по 0,5 мМ каждая, конечная концентрация) и дрожжевого экстракта (0,01%, конечная концентрация) и инкубации в течение 2 дней (Dan и Halfdan), 42 дня (Dan), и до 100 дней (Хальвдан). Образцы без добавленных субстратов инкубировали параллельно 42 и 100 дней.Инкубации были прекращены и обработаны, как описано выше. Образцы PW, которые не были изменены субстратами и / или 35 SO 4 2-, служили в качестве отрицательного контроля и для определения фоновой активности.
Для идентификации и обогащения потенциально активных SRP нерадиоактивные параллельные культуры инкубировали при 60 ° C и 80 ° C в течение от 42 дней (Dan) до 100 дней (Halfdan). Аликвоты этих культур удаляли для экстракции ДНК и последующей количественной оценки генов с помощью кПЦР, клонирования и секвенирования генов 16S рРНК и dsrAB .
Экстракция ДНК и ПЦР-амплификация. Экстракты ДНК были получены из образцов PW (экстракты в трех экземплярах) и из культур, обогащенных SRP (отдельные экстракты). Образцы от 100 до 250 мл PW и от 5 до 12,5 мл накопительной культуры фильтровали на белые поликарбонатные фильтры (размер пор 0,2 мкм; Nuclepore, Whatman, Kent, United Kingdom). ДНК экстрагировали путем комбинирования взбивания шариков, ферментативного и химического лизиса с помощью набора FastDNA для прядения почвы (Q-Biogen, Карлсбад, Калифорния) (16).
Гены 16S рРНК архей и бактерий были амплифицированы с использованием универсального праймера 1492R (34) вместе с 8F для Bacteria (22) и 21F для Archaea (13).ПЦР содержали 20 мкл дистиллированной воды (dH 2 O) (Sigma-Aldrich, Копенгаген, Дания), 25 мкл мастер-смеси ДНК-полимеразы Taq красного цвета (Ampliqon, Копенгаген, Дания), 1 мкл бычьего сывороточного альбумина ( 10 мг / мл -1 , Amersham Biosciences, Упсала, Швеция), по 1 мкл каждого прямого и обратного праймеров (10 пмоль мкл -1 каждый; MWG Biotech, Ebersberg, Germany) и 1 мкл матричной ДНК. Условия термоциклирования были следующими: начальная денатурация при 96 ° C в течение 4 мин, от 25 до 28 циклов по 30 с денатурации при 94 ° C, 45 с отжига при 57 ° C (бактериальные гены 16S рРНК) или 56 ° C. (для генов 16S рРНК архей) и 2 мин элонгации при 72 ° C.Цикл завершался заключительной стадией удлинения при 72 ° C в течение 10 мин. ПЦР-амплификацию генов dsrAB проводили, как описано ранее, с использованием смесей праймеров DSR1F и DSR4R (24, 34). Условия термоциклирования были следующими: 5 мин при 96 ° C, 35 циклов по 30 с при 48 ° C, 45 с при 48 ° C и 2 мин при 72 ° C, завершенные этапом конечного удлинения 10 мин при 72 ° С.
Секвенирование и филогенетический анализ. Ампликоны генов 16S рРНК и генов dsrAB очищали с помощью набора для очистки Gen Elute PCR clean up kit (Sigma, Копенгаген, Дания) и клонировали с использованием векторной системы pGEM-T (Promega Corp., Мэдисон, Висконсин) для генов 16S рРНК и набор для клонирования TOPO XL (Invitrogen Corp., Карлсбад, Калифорния) для генов dsrAB . Плазмиды выделяли и очищали с помощью набора QIAprep spin miniprep (Qiagen GmbH, Hilden, Германия). Вставки секвенировали фирмой Macrogen (Корея) с использованием векторных праймеров M13F (16S рРНК) и M13R ( dsrAB ). Последовательности (от 750 до 850 нуклеотидов [нуклеотидов]) были проверены на возможное химерное происхождение с помощью Bellerophon (19). Первоначальное выравнивание амплифицированных последовательностей и близких родственников, идентифицированных с помощью BLAST (2), было выполнено с использованием инструмента выравнивания SILVA (41) для последовательностей гена 16S рРНК.Последовательности гена d srAB транслировали в аминокислотные последовательности и вручную выравнивали в ARB (35). Операционные таксономические единицы (OTU) были определены с помощью DOTUR (45) и определены как последовательности клонов, имеющие> 97% идентичности нуклеотидной последовательности для 16S рРНК и> 97% идентичности аминокислотной последовательности для DsrAB. Индексы охвата, видового богатства и разнообразия рассчитывались с помощью SPADE (http://chao.stat.nthu.edu.tw ). Для каждой OTU библиотек клонов гена 16S рРНК, полученных из образцов PW, определяли по крайней мере одну репрезентативную полноразмерную последовательность (> 1450 нуклеотидов).Сходство библиотек клонов 16S рРНК оценивали статистически с помощью LIBSHUFF (http://libshuff.mib.uga.edu/ ). Филогенетические деревья на основе последовательностей 16S рРНК (> 1300 нуклеотидов) и выведенных аминокислотных последовательностей DsrAB (540 однозначно выровненных положений последовательностей) были созданы на основе анализа расстояний с использованием алгоритма объединения соседей программного пакета ARB (35). Различные фильтры применялись для выбора положений последовательностей для филогенетического анализа (см. Легенду к фиг. 2A и B).Устойчивость предполагаемых топологий проверялась бутстраповской повторной выборкой с использованием той же модели расстояния (1000 повторов). К сгенерированным деревьям на основе аминокислот 16S рРНК и DsrAB добавляли короткие последовательности, применяя критерии максимальной экономии без изменения общей топологии дерева. В филогенетический анализ был включен широкий спектр таксонов; некоторые контрольные последовательности были удалены из представленных филогенетических деревьев для повышения ясности.
АнализкПЦР. Бактериальные и архейные гены 16S рРНК амплифицировали с набором праймеров 8F / 338R для бактерий и 806F / 958R для архей (см. Ссылку 33 и ссылки в ней) (таблица 1).Для количественной оценки копий гена dsrAB бактерий и архей использовали новые праймеры Del1075R [5′-G (CT) TC (ACG) CGGTTCTT (GAT) C-3 ′] (Таблица 1) и Arch2830F [5′-TGCTGTC ( ACGT) AACATG-3 ‘] (таблица 1) были разработаны с помощью Primrose (4) на основе 41 последовательности, являющейся общественным достоянием, и 91 последовательности dsrAB , извлеченных во время первоначального исследования места отбора проб (27). Праймеры были разработаны для специфического нацеливания последовательностей, связанных либо с Archaeoglobales (Arch2830F), либо с рядом бактериальных порядков, включая Desulfovibrionales , Syntrophobacterales , Desulfobacterales и Clostridiales 1075R709 (Delphi 1075R) (Delphi 1075R).Ранее было показано, что эти целевые группы присутствуют в образцах ПВ от Дэна и Хальвдана (27). Недавно созданные праймеры использовали в комбинации с DSR1F и DSR4R соответственно (55). Специфичность наборов праймеров DSR1F / Del1075R (бактериальный dsrA ) и Arch2830F / DSR4R (архейный dsrB ) была теоретически проверена с использованием функции совпадения зондов ARB и стандартов плазмид, содержащих известные гены dsrAB бактерий или архей. origin в качестве шаблонов в традиционной ПЦР.Кроме того, библиотеки клонов были созданы из продуктов кПЦР, и 36 (архейная dsrB ) и 38 (бактериальная dsrA ) последовательностей были проанализированы филогенетически. Клоны из каждой библиотеки были связаны исключительно с соответствующей целевой группой, что подтверждает специфичность наборов праймеров (данные не показаны).
ТАБЛИЦА 1.Праймеры, используемые для кПЦР
Количественную оценку количества копий различных генов проводили с помощью прибора Roche Lightcycler 480. Каждая реакционная смесь (20 мкл) содержала 1 мкл ДНК-матрицы (~ 3 нг ДНК), 1 мкл бычьего сывороточного альбумина (10 мг / мл; Amersham Biosciences, Упсала, Швеция), по 1 мкл каждого праймера (100 пмоль мкл -1 каждый), 6 мкл dH 2 O и 10 мкл мастер-смеси Lightcycler 480 Sybr green I. (Roche Molecular Biochemicals, Мангейм, Германия).Условия цикла варьировались в зависимости от набора праймеров (подробности см. В таблице 1). Как правило, за начальной денатурацией (10 минут при 95 ° C) следовали 40 циклов по 30 секунд при 95 ° C, 30 секунд при 55-58 ° C и от 15 до 40 секунд при 72 ° C и завершались сбором данных флуоресценции. при температуре, зависящей от анализа, используемой для количественного определения цели. Специфичность продукта была подтверждена анализом температуры плавления (от 55 ° C до 95 ° C со считыванием планшета каждые 0,5 ° C).
Плазмиды, содержащие целевые последовательности гена 16S рРНК или dsrAB , использовали в качестве стандартов.Концентрации ДНК для исходного стандарта, а также для неизвестных образцов были рассчитаны на основе трех измерений с помощью спектрофотометра Nanodrop (Thermo Fisher Scientific, Wilmington, DE). Число копий гена в исходном стандарте рассчитывали из содержания ДНК, длины клонированного фрагмента гена и среднего веса пары оснований (1,1 × 10 −21 г) и доводили до 10 8 молекул-мишеней. на 1 мкл. Число копий гена в неизвестных образцах определяли на основе стандартных кривых, построенных из 10-кратных серийных разведений стандарта.Эффективности амплификации рассчитывали по наклону стандартных кривых. Пределы обнаружения для различных анализов (т.е. самая низкая стандартная концентрация, которая значительно отличается от неэлементных контролей) составляли менее 50 копий гена для каждого анализа. Образцы, стандарты и неэлементные контроли были проанализированы в трех экземплярах.
Номера доступа нуклеотидных последовательностей. Последовательности генов, определенные в этом исследовании, доступны в EMBL под номером доступа. FN356234 с FN356423 (бактериальная и архейная 16S рРНК и PW), от FN356977 до FN357095 (бактериальная и архейная 16S рРНК и обогащения) и от FN376454 до FN376573 ( dsrAB , PW и обогащения).
РЕЗУЛЬТАТЫ
Физико-химические характеристики PW.PW из Дэна и Хальвдана были довольно схожими по химическому составу (Таблица 2), с высокой соленостью (от 950 до 1100 мМ) и концентрациями сульфатов (> 12 мМ) и от умеренных до высоких концентраций жирные кислоты (ацетат, от 3 до 6 мМ; пропионат и бутират, <1 мМ). Основные различия заключались в отсутствии сульфида и более высоких концентрациях аммония (2,8 мМ) в PW из обработанного нитратами месторождения Halfdan по сравнению с Dan PW, что позволяет предположить, что добавление нитратов к закачиваемой воде привело к снижению чистого производства сульфидов и что, по крайней мере, некоторая часть нитрата была преобразована в аммоний.
ТАБЛИЦА 2.Химический состав PW, общее количество клеток и количество копий гена 16S рРНК и dsrAB
Микробное разнообразие в производственных водах. Для оценки структуры и разнообразия микробного сообщества в Dan и Halfdan, библиотеки клонов для бактериального 16S гены рРНК, 16S рРНК архей и dsrAB были получены из образцов PW (рис. 1).
РИС. 1.Состав сообщества бактерий и архей из библиотек генов 16S рРНК и библиотек генов dsrAB в PW от Дэна и Хальвдана.Цифры указывают процент клонов из каждой группы. Названия групп гена dsrAB относятся к тем, которые использовались Kaneko et al. (23). Кандидат.
(i) Бактерии. Оба образца PW содержали разнообразное бактериальное сообщество, члены которого были связаны с девятью различными типами (рис. 2A; см. Таблицу S1 в дополнительном материале). Пять из этих типов ( Firmicutes ; Gamma -, Delta – и Epsilonproteobacteria ; и Synergistes ) присутствовали в обеих библиотеках клонов, тогда как члены библиотеки Deferribacterales были обнаружены исключительно в построенный из Halfdan PW.Клоны, связанные с подразделением-кандидатом OP9, Alphaproteobacteria и Thermotogales , были извлечены только из Dan PW. Статистический анализ (LIBSHUFF) подтвердил значительную разницу между обоими сообществами (значение P 0,001). В целом, разнообразие и богатство видов на Дан были выше, чем на Хальвдане (Таблица 3), но были в том же диапазоне, что и ранее для резервуара с горячей нефтью (32). Оценки охвата Гудом показали, что дальнейший скрининг клонов, вероятно, привел бы к более уникальным последовательностям, более высоким индексам разнообразия и оценкам богатства.Основная группа филотипов, выделенных как из Dan, так и из Halfdan PW, была членами группы Firmicutes (70% и 62%) (рис. 1), которые связаны с последовательностями клонов или изолятами, ранее полученными из других систем высокотемпературной добычи нефти (11 , 43). Бактериальные сульфатредукторы составляют вторую по численности группу филотипов. Для Dan PW большинство этих последовательностей были отнесены к дельтапротеобактериальным сульфатредукторам (10%) (рис. 1), относящимся к родам Desulfacinum и Desulfovibrio (см. Таблицу S1 в дополнительном материале).Только незначительная часть последовательностей (<1%) была отнесена к Desulfotomaculum geothermicum . SRB, родственный Desulfotomaculum , оказался более распространенным на Хальвдане (13%) (рис. 1). Последовательности клонов, представляющие представителей восстанавливающих нитрат, окисляющих сульфиды Epsilonproteobacteria , были извлечены как из Dan, так и из Halfdan PW в очень малых количествах, но показали немного более высокую относительную численность в Halfdan PW. Напротив, члены Deferribacterales были обнаружены только у Хальвдана и составляли значительную долю в библиотеке клонов (11%) (рис.1). Некоторые из описанных видов в этом типе используют нитрат в качестве акцептора электронов и, как было обнаружено, играют важную роль в нитрат-зависимом контроле закисления систем нефтяных месторождений (18, 21).
РИС. 2.деревьев расстояний между соседями, показывающих филогенетическую взаимосвязь последовательностей гена 16S рРНК бактерий (A) и архей (B) и выведенные аминокислотные последовательности DsrAB (C) репрезентативных клонов, полученных из образцов PW и накопительных культур (все выделены жирным ). Последовательности из этого исследования названы в соответствии с местами отбора проб (Dan и Halfdan [Hda]) и условиями обогащения (Dan60 и Dan60S).Номера доступа указаны в скобках. Квадратные скобки показывают количество последовательностей из общего числа проанализированных последовательностей. Деревья на основе 16S рРНК были построены с использованием фильтра Bacteria или Archaea базы данных ssu_jan04_corr_optARB (http://www.arb-home.de ). Короткие последовательности (16S рРНК, <1300 нуклеотидов; DsrAB, <540 аминокислот), отмеченные звездочками, были добавлены без изменения общей топологии дерева с использованием критериев максимальной экономии. Названия групп генов DsrAB относятся к тем, которые использовали Kaneko et al.(23). Значения начальной загрузки основаны на 1000 реплик; рядом с узлами указаны только значения больше 50%. Масштабная линейка представляет 10% расхождения последовательности.
ТАБЛИЦА 3.Статистика микробного разнообразия Dan and Halfdan PW
(ii) Archaea . По сравнению с бактериальными сообществами, разнообразие генов 16S рРНК архей и видовое богатство, извлеченные из библиотек клонов Dan и Halfdan PW, были довольно низкими. (Таблица 3). Уровень разнообразия был сопоставим с предыдущими исследованиями резервуаров горячей нефти (32).Однако существует лишь небольшое количество исследований, оценивающих разнообразие архей в этих средах, и сообщалось также о более высоких и даже более низких оценках разнообразия (11, 30). Обе библиотеки клонов включали членов трех типов Thermococcales , Methanothermococcales и Archaeoglobales (рис. 2B; см. Таблицу S2 в дополнительном материале) и существенно не отличались друг от друга (LIBSHUFF, P значение 0,026), хотя преобладание Thermococcales было более выражено в библиотеке из Halfdan PW, чем в библиотеке из Dan PW (рис.1).
(iii) Сульфатредукторы. Создание библиотек клонов гена dsrAB дало подробную картину сообществ SRP, присутствующих в Dan и Halfdan PW, и подтвердило результаты, полученные с помощью подхода на основе 16S рРНК (рис. 2C; см. Таблицу S3). в дополнительном материале). d Разнообразие генов srAB и видовое богатство были низкими в Дане и лишь немного выше в Хальвдане (Таблица 3). В обеих библиотеках клонов гена dsrAB преобладали последовательности, тесно связанные с Archaeaoglobus fulgidus .Кроме того, представители группы последовательностей гена deltaproteobacterial dsrAB II и IV (II, Syntrophobacteraceae , включая Desulfacinum ; IV, D. geothermicum / D. anilinii ; группы, названные согласно Kaneko et al. [23]) были получены из Halfdan PW и составляли ~ 25% от всех последовательностей dsrAB в библиотеке (рис. 1). В Dan, дельтапротеобактериальные SRP представляли лишь незначительную часть библиотеки клонов (6%) (рис.1) и были связаны исключительно с Syntrophobacteraceae . Последовательности d srAB , относящиеся к родам Desulfovibrio и Desulfonatronum , не были обнаружены, хотя они были обнаружены в библиотеках клонов на основе гена 16S рРНК, созданных из Dan PW.
Обилие in situ бактерий , архей и сульфатредукторов. Количественное определение генов 16S рРНК бактерий и архей дало всего 4.6 × 10 4 ± 0,33 × 10 4 копий гена прокариотической 16S рРНК на мл PW для Dan и примерно в 25 раз большее количество копий для Halfdan PW (1,1 × 10 6 ± 0,15 × 10 6 мл −1 ) (таблица 2). Археи незначительно доминировали в сообществе прокариот в Dan PW, поскольку копии гена 16S рРНК архей составляли 57,6% от всех обнаруженных копий гена 16S рРНК. Напротив, Bacteria явно доминировали в прокариотическом сообществе в PW от Halfdan, с 74.Выявлено 7% всех копий гена 16S рРНК. Суммы копий гена 16S рРНК бактерий и архей были примерно того же порядка, что и среднее количество DAPI (4 ‘, 6-диамидино-2-фенилиндол) (таблица 2). Однако количество клеток, рассчитанное из копий гена 16S рРНК, будет ниже, чем количество DAPI (количество копий гена 16S рРНК на клетку составляет 4,13 для бактерий и 1,77 для Archaea ; http://ribosome.mmg.msu.edu/rrndb / ). Хотя подсчет DAPI не проводился на тех же образцах, это наблюдение показало, что ДНК не была количественно извлечена из образцов PW.
Два специфических анализа количественной ПЦР для количественной оценки копий гена дельтапротеобактерий и архей dsrAB были разработаны для оценки количества бактериальных и архейных сульфатредукторов. Число копий гена dsrAB бактерий и архей было обнаружено в Halfdan PW примерно в 5 раз больше, чем в Dan PW (таблица 2). Результаты кПЦР подтвердили результаты клонирования, поскольку гены dsrB архей (т.е. родственников Archaeoglobus ) были очень многочисленны и доминировали в сообществе, несущем ген dsrAB .По отношению к сумме копий прокариотического гена 16S рРНК, SRP в целом составлял 14,5% от всего прокариотического сообщества в Dan, но только 3,2% в Halfdan (Таблица 2). Вклад SRP архей в общее прокариотическое сообщество был намного ниже у Halfdan (2,9%), чем у Dan (14,1%), как уже было указано из библиотек клонов на основе гена 16S рРНК архей (Fig. 1). Дельтапротеобактериальные сульфатредукторы встречались в небольшом количестве (от 0,3 до 0,4%) (таблица 2) в обоих образцах PW.
Потенциальная активность сульфатредукторов.Активность сульфатредукторов обнаруживалась только в образцах PW из Дана (Таблица 4). Инкубации, в которые не вносились субстраты, показали очень низкую активность при 60 ° C (Dan60) и отсутствие детектируемой активности при 80 ° C (Dan80) после 2 дней инкубации. Активность при 60 ° C можно слегка стимулировать добавлением смеси субстратов и дополнительно увеличивать в течение периода инкубации продолжительностью 42 дня как при инкубации без поправок (Dan60), так и при инкубациях с добавлением смеси субстратов (Dan60S; с поправками на лактат, ацетат и глюкозу при 0.По 5 мМ и 0,01% дрожжевого экстракта). Добавление субстрата не увеличивало активность при инкубации при 80 ° C. Уровни все еще были близки к пределу обнаружения через 42 дня, что указывает на то, что сульфатредукторы архей не стимулировались к росту в данных условиях инкубации.
ТАБЛИЦА 4.Скорости восстановления сульфата, определенные в Dan PW
Предполагая, что активность при 60 ° C была обусловлена только бактериальными сульфатредукторами, количество копий бактериального гена dsrA (таблица 2) использовалось для оценки скорости редукции сульфата, специфичной для клеток. между 0.36 и 1,03 пмоль ячейки -1 день -1 . Эти значения находятся в нижнем диапазоне специфичных для клеток скоростей, рассчитанных на основе измерений активности и подсчетов наиболее вероятного числа (MPN) в PW на нефтяном месторождении Marion Lake, Канада (от 1,8 до 2,5 пмоль, ячейка -1 день -1 ) (12). Однако последние показатели, скорее всего, завышены из-за их зависимости от подсчетов MPN на основе культивирования, которые обычно недооценивают количество сульфатредукторов по сравнению с молекулярными подходами (флуоресцентная гибридизация in situ и qPCR).Кроме того, активность SRP в Dan PW была на несколько порядков выше, чем оценки скорости из экспериментов на чистой культуре с термофилами, например, близкой по отношению к Desulfacinum infernum (8) и Desulfotomaculum geothermicum (14).
Идентификация бактериальных сульфатредукторов в обогащениях. Активация бактериальных сульфатредукторов в Dan PW сопровождалась значительным увеличением числа копий бактериальных генов 16S рРНК и dsrA (Dan60 и Dan60S) (рис.3), о чем свидетельствуют параллельные инкубации без радиоактивного индикатора. Количество копий генов увеличилось на 2–3 и 4–5 порядков соответственно. Отношение бактериальных генов dsrA к бактериальным генам 16S рРНК увеличивалось с прибл. От 1% (Dan in situ) (рис. 3) до 30% (Dan60) и 11,5% (Dan60S). Более низкая доля организмов, несущих ген dsrAB , в инкубации с измененным субстратом указывает на параллельную стимуляцию несульфатредуцирующих прокариот. 16S рРНК архей увеличивалась менее чем на 1 порядок, тогда как количество генов архей dsrB уменьшалось по сравнению с их численностью in situ (данные не показаны).
РИС. 3.Изобилие бактериальной 16S рРНК и dsrA копий гена в PW из Dan до инкубации (Dan in situ) и через 42 дня при 60 ° C без (Dan60) и с (Dan60S) добавлением субстрата, а также при 80 ° C с добавлением субстрата (DAN80S). Средние значения и стандартные отклонения были рассчитаны из трех (исходный PW) или одного (PW после инкубации) экстрактов ДНК. Каждый экстракт запускали в трех экземплярах в рамках одной установки qPCR.
Бактериальные библиотеки клонов на основе гена 16S рРНК из Dan60 и Dan60S преобладали последовательностями, аффилированными с термофильными сульфатредукторами Syntrophobacteraceae , что составляет 75% и 54% всех обнаруженных последовательностей (рис.4). Ближайшими родственниками были представители родов Desulfacinum и Desulfoglaeba (идентичность последовательностей от 97 до 98%). Все последовательности Dan60 и Dan60S, которые были аффилированы с этими двумя родами, образовали 1 отдельный OTU в пределах Syntrophobacteraceae (фиг. 2A). Анализ гена dsrAB (30 последовательностей клонов в каждой) подтвердил это открытие. Все последовательности были отнесены к Syntrophobacteraceae , причем Desulfacinum infernum – наиболее близкородственный организм (рис.2С).
РИС. 4.Состав сообщества бактерий из библиотек клонов гена 16S рРНК в PW от Dan, которые инкубировали в течение 42 дней при 60 ° C без добавления каких-либо субстратов (Dan60 [диаграмма A]) и с добавлением смеси субстратов (Dan60S [диаграмма B]). Цифры указывают процент клонов из каждой группы.
Представители несульфатредуцирующих родов, выделенные из обогащений, были связаны с экологическими клонами и изолятами термофильных родов Anaerobaculum , Petrotoga и Thermovirga , которые ранее были получены из высокотемпературных нефтяных пластов (10 , 11, 36).Было описано, что представители этих родов участвуют в круговороте серы, производя сульфид из элементарной серы и / или тиосульфата. Их было больше в библиотеке клонов, полученной из Dan60S, чем в библиотеке Dan60. Кроме того, небольшая часть последовательностей клонов в библиотеке клонов Dan60S (3%) была связана с делением-кандидатом OP9, в котором отсутствуют культивируемые представители. Библиотеки клонов на основе гена 16S рРНК архей (по 20 клонов в каждой) дали только два различных филотипа в пределах Methanosarcinales .Они не были обнаружены в библиотеках клонов из исходных образцов PW.
ОБСУЖДЕНИЕ
Присутствие естественных термофильных восстановителей сульфатов. Из-за повышенных температур и ограничений по питательным веществам в коллекторах горячей нефти ранее утверждалось, что добыча сульфидов на месте в основном происходит вблизи ствола нагнетательной скважины, где активная зона охлаждается за счет контакт с нагнетаемой водой (51). Был сделан вывод, что сульфид был получен мезофильными SRP, которые не были естественными для коллектора, но были введены во время эксплуатации нефтяных пластов или закачки воды (11, 31).Однако только небольшая часть полученных последовательностей гена 16S рРНК от Dan и Halfdan PW была связана с мезофильным SRP, который мог быть введен путем инъекции морской воды. Напротив, присутствовали как термофильные бактериальные, так и архейные SRP, а в случае обогащенного бактериального SRP из Дэна их активность была продемонстрирована при повышенных температурах (60 ° C). Следовательно, бактериальный SRP, хотя и менее распространенный, чем SRP архей, также может быть активен in situ (таблица 4) и может вносить значительный вклад в производство H 2 S и сопутствующие экономические проблемы.Из физиологии прокариот, происходящих из нефтяных резервуаров (5, 43), и температурных режимов, присутствующих в Дэне и Хальвдане, был сделан вывод, что SRP архей ограничен резервуарами (~ 80 ° C), тогда как бактериальный SRP, скорее всего, был обнаруживается в жидких фазах и биопленках трубопроводов и надводных сооружений (∼40–60 ° C). Уменьшение количества копий бактериального гена 16S рРНК и dsrAB после 6 недель инкубации при 80 ° C (фиг. 3) указывает на то, что бактериальный SRP не может выжить в этих условиях.Следовательно, они, скорее всего, возникли не из закачки, а из ствола добывающей скважины.
Потенциальное влияние нитратов на прокариотическое сообщество и стимуляция нитратредукторов. Более высокое абсолютное количество клеток в Halfdan PW указывает на то, что рост прокариотического сообщества стимулировался добавлением нитрата. Поскольку восстановление нитратов термодинамически более выгодно, чем восстановление сульфатов, оно приводит к более высокому выходу биомассы за счет окисления доноров электронов, которые могут использоваться как сульфатными, так и нитратными восстановителями, например.г., летучие жирные кислоты. Более высокая биомасса в Halfdan PW сопровождалась более низким видовым разнообразием бактерий, что можно объяснить межвидовой конкуренцией или прямым ингибированием нитритом, образующимся при восстановлении нитратов (21, 47). Хотя концентрация нитрита в образцах PW была всего <0,01 мМ, нитрит мог накапливаться в биопленках и достигать более высоких концентраций на месте. Как показали полевые и лабораторные исследования, нитрит является сильным ингибитором диссимиляционной сульфитредуктазы и, следовательно, активности SRP (20, 38, 39).
Очень низкая концентрация нитратов в Halfdan PW (<0,5 мг литр -1 ) по сравнению с количеством нитратов, добавленных в воду для закачки (65 мг литр -1 ), указывает на то, что нитрат потреблялся вблизи нагнетательной скважины. канал и / или во время прохождения воды активностью hNRB и NR-SOB. Хотя активность hNRB и NR-SOB специально не оценивалась в рамках настоящего исследования, последовательности, связанные с представителями обоих типов нитратредукторов, были извлечены из библиотек клонов гена 16S рРНК и включали членов Epsilonproteobacteria ( Sulfurospirillum видыи Arcobacter spp.) и Deferribacterales ( Deferribacter spp.). Интересно, что сигнатуры Deferribacterales были извлечены исключительно из Halfdan PW, что указывает на то, что их росту способствовало добавление нитрата. Несколько термофильных чистых культур из рода Deferribacter восстанавливают нитрат до аммония в присутствии различных органических кислот (18, 37, 52) и, следовательно, могут быть потенциальными гетеротрофными конкурентами SRP.Хотя были ли эти организмы местными для резервуара или они были частью биопленок и водной фазы в трубопроводе, оставалось неизвестным, из наших данных можно сделать вывод, что они были стимулированы для роста в системе, обработанной нитратами, и что их присутствие и активность – либо путем производства нитрита в качестве промежуточного продукта или прямой конкуренции за субстраты – привело к ингибированию SRP. К основополагающему механизму необходимо подходить, например, путем измерения активности in situ или изучения сокультуры антагонистических организмов.
Вторая группа потенциальных конкурентов, Sulfurospirillum spp. и другие представители Epsilonproteobacteria , часто обнаруживались на нефтяных месторождениях (7, 17, 53), но мало что известно об их метаболических особенностях в жарких средах. Чистые культуры Sulfurospirillum spp. из нефтяного месторождения Колвилл (Саскачеван, Канада), как было показано, обладают активностью как hNRB, так и NR-SOB, что дает первое свидетельство факультативной хемолитотрофии среди Epsilonproteobacteria (21).Их присутствие на обоих месторождениях оставляет нерешенной их роль в смягчении воздействия сульфидов.
Различия в составе сообществ и численности SRP. В отличие от предыдущих молекулярных исследований затопленных морской водой высокотемпературных нефтяных резервуаров (6, 32, 40), было выявлено, что SRP бактерий и архей составляют основную часть прокариотических сообществ. у Дэна и Хальвдана. Различия в составе сообщества SRP, более низкая относительная численность и отсутствие обнаруживаемой активности на Хальвдане, скорее всего, были результатом добавления нитрата.Более низкая численность SRP по сравнению с общим прокариотическим сообществом в Хальвдане была в основном обусловлена меньшей долей SRP архей, что постоянно выводится из библиотек клонов и количественной оценки dsrAB . По-видимому, добавление нитрата в первую очередь повлияло на SRP архей в резервуаре, но оказало лишь незначительное влияние на численность бактериального SRP. Изобилие и активность SRP архей в высокотемпературных резервуарах ранее специально не рассматривались, и поэтому они, скорее всего, не были учтены в предыдущих исследованиях.SRP в системах нефтедобычи обычно контролировали с применением метода MPN, который требует культивирования и не может отражать условия in situ и особые потребности различных физиологических групп SRP (например, температура, питательные вещества и синтрофические взаимодействия). Поэтому культивирование часто благоприятствовало быстрорастущим, умеренным SRP, например, Desulfovibrio spp. (7), которые не обязательно были численно наиболее многочисленными или активными SRP in situ. Чтобы оценить различия между полями и систематически нацелить влияние нитратов, необходимо более детально определять SRP архей, например.g., амплификацией и количественной оценкой генов архей dsrAB .
Еще одним важным различием между двумя полями было присутствие SRP, относящегося к спорообразующему термофильному роду Desulfotomaculum , который составлял существенный компонент бактериального сообщества в Halfdan PW и доминировал во фракции бактериального SRP. Ранее сообщалось, что штаммы Desulfotomaculum , полученные из нефтяных месторождений, растут при температурах до 78 ° C (44), но из-за отсутствия обнаруживаемой активности у Halfdan PW оставался открытым вопрос, были ли эти сигнатуры получены из вегетативных клетки или неактивные споры, которые не прорастали во время инкубации.
Другие сульфидогенные организмы. В целом, SRP считаются основными подозреваемыми в производстве H 2 S на нефтяных месторождениях, затопленных морской водой. Наши результаты показали, что другие сульфидогены в пределах Clostridiales (роды Thermoanaerobacter и Desulfonispira ), Thermotogales и Thermococcales были видными членами прокариотических сообществ в обеих областях; поэтому они могут дополнительно способствовать образованию сероводорода в системе.Ранее было показано, что гипертермофильные архейные восстановители серы Thermococcales являются глобальными резидентами в подземных нефтяных коллекторах и других морских гидротермальных системах (29, 40, 48). Утверждалось, что они обладают способностью обессеривать сероорганические соединения в сырой нефти с образованием сероводорода (49). Из-за их экстремальных требований к температуре роста и их способности использовать сложные органические субстраты в качестве доноров электронов, представители этого типа, вероятно, не будут подавлены стимуляцией восстановителей нитратов и, следовательно, должны рассматриваться в стратегиях контроля кислотности в будущем.
Отсутствие активности архей SRP. Archaeoglobus Связанные с SRP были доминирующими филотипами SRP как у Дэна, так и у Хальвдана. Однако их активность не удалось продемонстрировать, хотя был применен очень чувствительный метод инкубации с индикатором, который показал активность бактериального SRP в Dan PW при температуре инкубации 60 ° C. Поскольку во время прохождения воды из резервуара к сепараторам давление в образцах снижалось, можно утверждать, что в ПВ присутствовал только генетический материал, но не живые клетки архей из резервуара.Однако другие штаммы Archaeoglobus , полученные из резервуаров, ранее культивировались из образцов без давления и выдерживали условия атмосферного давления (5, 29, 50). Следовательно, вероятно, что клетки архей остались неповрежденными в PW, но либо не имели существенного фактора роста при инкубации, либо были ингибированы соединениями в PW, которые были менее токсичными для бактериального SRP. In situ с таким ингибированием можно справиться путем образования биопленок, защищающих от токсичных соединений и / или биоцидов (25).Таким образом, будущие исследования вклада SRP архей в образование резервуаров должны быть ориентированы на их физиологический статус in situ, например, путем применения методов, нацеленных на РНК, таких как катализируемая флуоресценция репортерного отложения in situ гибридизация и обратная транскрипция-ПЦР.
В заключение, наш сравнительный анализ двух высокотемпературных систем нефтедобычи показал, что добавление нитрата привело к ингибированию активности SRP, снижению относительной численности SRP и общему сдвигу микробного сообщества, включая появление предполагаемого hNRB Deferribacterales .Однако увеличение общей микробной биомассы и абсолютного количества SRP может усугубить проблемы закупоривания и вызвать возобновление выработки сульфида, если нитрат не будет добавлен в воду для закачки. Следовательно, необходимо дальнейшее понимание микробных популяций и механизмов, прежде чем окончательно оценить перспективы добавления нитратов для борьбы с закисанием.
БЛАГОДАРНОСТИ
Мы благодарим Бритту Поулсен, Трине Согаард Томсен и Туве Вигерс за отличную помощь в области молекулярных и аналитических методов.Благодарим Адама Вичорека за помощь в измерении активности и идентификации обогащенных организмов. Мы благодарим Яна Ларсена (Maersk Oil, Копенгаген, Дания), предоставившего доступ к месту отбора проб, и Департамент нефтяной инженерии за предоставление химических данных о пластовой и производственной воде.
Эта работа финансировалась Датским агентством по науке, технологиям и инновациям и является частью инновационного консорциума «At-Line Monitoring of Bacteria» (AMBA).
- Авторские права © 2009 Американское общество микробиологов
ССЫЛКИ
- 1.↵
Abildgaard, L., M. B. Nielsen, K. U. Kjeldsen и K. Ingvorsen. 2006. Desulfovibrio alkalitolerans sp. nov., новая алкалитолерантная сульфатредуцирующая бактерия, выделенная из воды централизованного теплоснабжения. Int. J. Syst. Evol. Microbiol.56 : 1019-1024.
- 2.
Альтшул, С. Ф., В. Гиш, В. Миллер, Э. В. Мьюерс и Д. Дж. Липман. 1990. Базовый инструмент поиска местного выравнивания. J. Mol. Биол.215 : 403-410.
- 3.
Аманн, Р., Б. Дж. Биндер, Р. Дж. Олсон, С. В. Чизхолм, Р. Деверо и Д. А. Шталь. 1990. Комбинация олигонуклеотидных зондов, нацеленных на 16S рРНК, с проточной цитометрией для анализа смешанных микробных популяций. Прил. Environ. Microbiol. 56, : , 1919-1925.
- 4.
Эшелфорд, К. Э., А. Дж. Вейтман и Дж. К. Фрай. 2002. PRIMROSE: компьютерная программа для создания и оценки филогенетического диапазона олигонуклеотидных зондов и праймеров 16S рРНК в сочетании с базой данных RDP-II.Nucleic Acids Res.30 : 3481-3489.
- 5.↵
Бидер, Дж., Р. К. Нильсен, Дж. Т. Роснес, Т. Торсвик и Т. Лиен. 1994. Archaeoglobus fulgidus , выделенный из горячих вод нефтяных месторождений Северного моря. Прил. Environ. Microbiol.60 : 1227-1231.
- 6.↵
Бёдткер, Г., К. Лиснес, Т. Торсвик, Э. Ø. Бьёрнестад и Э. Сунде. 2009. Микробиологический анализ обратной закачиваемой воды из нефтяного пласта Северного моря, обработанного нитратами.J. Ind. Microbiol. Biotechnol. 36, : 439-450.
- 7.↵
Бёдткер, Г., Т. Торстенсон, Б.-Л. П. Лиллебо, Б. Э. Торбьёрнсен, Р. Х. Ульвен, Э. Сунде и Т. Торсвик. 2008. Влияние длительной обработки нитратами на активность SRB, скорость коррозии и состав бактериального сообщества в морских системах закачки воды. J. Ind. Microbiol. Biotechnol. 35 : 1625-1636.
- 8.↵
Böttcher, M. E., S.М. Сиверт и Дж. Куэвер. 1999. Фракционирование изотопов серы во время диссимиляционного восстановления сульфата термофильной грамотрицательной бактерией при 60 ° C. Arch. Microbiol.172 : 125-128.
- 9.
Чао, А., Р. Л. Чаздон, Р. К. Колвелл, и Т.-Дж. Шен. 2005. Новый статистический подход для оценки сходства видового состава с данными о заболеваемости и численности. Ecol. Lett.8 : 148-159.
- 10.↵
Дале, Х. и Н.-К. Биркеланд. 2006. Thermovirga lienii gen. nov., sp. nov., новая умеренно термофильная анаэробная бактерия, разлагающая аминокислоты, выделенная из нефтяной скважины в Северном море. Int. J. Syst. Evol. Microbiol. 56, : , 1539-1545.
- 11.↵
Дале, Х., Ф. Гаршол, М. Мадсен и Н.-К. Биркеланд. 2008. Анализ структуры микробного сообщества попутной воды высокотемпературного месторождения нефти в Северном море.Антони ван Левенгук 93 : 37-49.
- 12.↵
Давыдова И., М. С. Хикс, П. М. Федорак, Дж. М. Суфлита. 2001. Влияние нитратов на микробные процессы в производственных водах нефтяной промышленности. J. Ind. Microbiol. Biotechnol. 27 : 80-86.
- 13.↵
DeLong, E. F. 1992. Археи в прибрежных морских средах. Proc. Natl. Акад. Sci. USA89 : 5685-5689.
- 14.↵
Detmers, J., V. Brüchert, K. S. Habicht, J. Kuever. 2001. Разнообразие фракционирования изотопов серы сульфатредуцирующими прокариотами. Прил. Environ. Microbiol.67 : 888-894.
- 15.↵
Дансмор, Б. К., Дж. Юлдон, Д. Р. Трэшер и И. Вэнс. 2006. Влияние нитратной обработки на смешанные виды, микробную биопленку нефтяных месторождений. J. Ind. Microbiol. Biotechnol.33 : 454-462.
- 16.№
Foesel, B.U., A. Gieseke, C. Schwermer, P. Stief, L. Koch, E. Cytryn, J. R. de la Torré, J. van Rijn, D. Minz, H. L. Drake и A. Schramm. 2008. Nitrosomonas Nm143-подобные окислители аммиака и Nitrospira marina -подобные окислители нитритов доминируют в сообществе нитрификаторов в биопленке морской аквакультуры. FEMS Microbiol. Ecol.63 : 192-204.
- 17.↵
Грабовски, А., О. Нерссян, Ф. Файоль, Д. Бланше и К.Жантон. 2005. Микробное разнообразие продуктивных вод низкотемпературного биодеградированного нефтяного пласта. FEMS Microbiol. Ecol.54 : 427-443.
- 18.↵
Грин, А. К., Б. К. С. Патель и А. Дж. Шихи. 1997. Deferribacter thermophilus gen. nov., sp. nov., новая термофильная марганец- и железоредуцирующая бактерия, выделенная из нефтяного пласта. Int. J. Syst. Бактериол.47 : 505-509.
- 19.№
Хубер, Т., Г. Фолкнер и П. Гугенгольц. 2004. Bellerophon: программа для обнаружения химерных последовательностей при множественном выравнивании последовательностей. Биоинформатика20 : 2317-2319.
- 20.↵
Hubert, C., M. Nemati, G.E. Jenneman и G. Voordouw. 2005. Риск коррозии, связанный с контролем микробного образования нитратов или нитритов. Прил. Microbiol. Biotechnol.68 : 272-282.
- 21.↵
Hubert, C., и Г. Вурдау. 2007. Борьба с закисанием нефтяных месторождений нитратредуцирующим средством Sulfurospirillum spp. которые превосходят сульфатредуцирующие бактерии в качестве доноров органических электронов. Прил. Environ. Microbiol.73 : 2644-2652.
- 22.↵
Juretschko, S., G. Timmermann, M. Schmid, K.-H. Schleifer, A. Pommerening-Röser, H.-P. Купса и М. Вагнера. 1998. Комбинированный молекулярный и традиционный анализ разнообразия нитрифицирующих бактерий в активном иле: Nitrosococcus mobilis и Nitrospira -подобных бактерий в качестве доминирующих популяций.Прил. Environ. Microbiol.64 : 3042-3051.
- 23.↵
Канеко Р., Т. Хаяси, М. Танахаши и Т. Наганума. 2007. Филогенетическое разнообразие и распределение генов диссимиляционной сульфитредуктазы из кернов глубоководных отложений. Mar. Biotechnol.9 : 429-436.
- 24.↵
Кьельдсен, К. У., Б. В. Кьеллеруп, К. Эгли, Б. Фрёлунд, П. Х. Нильсен и К. Ингворсен. 2007. Филогенетическое и функциональное разнообразие бактерий в биопленках с металлических поверхностей щелочной системы централизованного теплоснабжения.FEMS Microbiol. Ecol.61 : 384-397.
- 25.↵
LaPaglia, C., and P.L. Hartzell. 1997. Стресс-индуцированное производство биопленок у гипертермофила Archaeoglobus fulgidus . Прил. Environ. Microbiol.63 : 3158-3163.
- 26.↵
Ларсен, Дж., Т. Л. Сковхус, М. Агербек, Т. Р. Томсен и П. Х. Нильсен. 2006. Исследование бактериального разнообразия с применением новых молекулярных методов на водах, добываемых Хальвданом, документ 06668.Коррозия NACExpo 2006, Сан-Диего, Калифорния. NACE International, Хьюстон, Техас.
- 27.↵
Ларсен, Дж., Т. Л. Сковхус, А. М. Сондерс, Б. Хёйрис и М. Агербек. 2008. Молекулярная идентификация бактерий MIC из накипи и попутной воды: сходства и различия, документ 08652. Коррозия NACExpo 2008, Новый Орлеан, Луизиана. NACE International, Хьюстон, Техас.
- 28.↵
Larsen, J., S. Zwolle, B. V. Kjellerup, B. Frølund, J.Л. Нильсен и П. Х. Нильсен. 2005. Идентификация бактерий, вызывающих закисление и биокоррозию на месторождении Хальфдан, с применением новых молекулярных методов, документ 05629. Коррозия NACExpo 2005, Хьюстон, Техас. NACE International, Хьюстон, Техас.
- 29.↵
L’Haridon, S., A. L. Reysenbach, P. Glenat, D. Prieur и C. Jeanthon. 1995. Горячая подземная биосфера в континентальном нефтяном резервуаре. Nature377 : 223-224.
- 30.↵
Li, H., S.-Z. Ян, Б.-З. Mu. 2007. Филогенетическое разнообразие сообщества архей в континентальном высокотемпературном, затопленном водой резервуаре с нефтью. Curr. Microbiol. 55 : 382-388.
- 31.↵
Li, H., S.-Z. Ян, Б.-З. Му, З.-Ф. Ронг и Дж. Чжан. 2006. Молекулярный анализ бактериального сообщества в континентальном высокотемпературном и обводненном нефтяном пласте. FEMS Microbiol. Lett.257 : 92-98.
- 32.↵
Li, H., S.-Z. Ян, Б.-З. Му, З.-Ф. Ронг и Дж. Чжан. 2007. Молекулярное филогенетическое разнообразие микробного сообщества, связанного с высокотемпературным нефтяным резервуаром на морском нефтяном месторождении. FEMS Microbiol. Ecol.60 : 74-84.
- 33.↵
Lipp, J. S., Y. Morono, F. Inagaki, and K.-U. Hinrichs. 2008. Значительный вклад архей в сохранившуюся биомассу морских подземных отложений.Nature454 : 991-994.
- 34.↵
Loy, A., A. Lehner, N. Lee, J. Adamczyk, H. Meier, J. Ernst, K.-H. Шлейфер и М. Вагнер. 2002. Олигонуклеотидный микрочип для обнаружения на основе гена 16S рРНК всех известных клонов сульфатредуцирующих прокариот в окружающей среде. Прил. Environ. Microbiol.68 : 5064-5081.
- 35.↵
Людвиг, В., О. Странк, Р. Вестрам, Л. Рихтер, Х. Мейер, Ядхукумар, А.Buchner, T. Lai, S. Steppi, G. Jobb, W. Forster, I. Brettske, S. Gerber, AW Ginhart, O. Gross, S. Grumann, S. Hermann, R. Jost, A. Konig, T. Лисс, Р. Люссманн, М. Мэй, Б. Нонхофф, Б. Райхель, Р. Штрелов, А. Стаматакис, Н. Штукманн, А. Вильбиг, М. Ленке, Т. Людвиг, А. Боде и К. -ЧАС. Шлейфер. 2004. ARB: программная среда для данных последовательности. Nucleic Acids Res.32 : 1363-1371.
- 36.↵
Miranda-Tello, E., M.-L. Фардо, К. Джулиан, М.Magot, P. Thomas, J.-L. Толозан и Б. Оливье. 2007. Petrotoga halophila sp. nov., термофильная, умеренно галофильная ферментативная бактерия, выделенная из морской нефтяной скважины в Конго. Int. J. Syst. Evol. Microbiol.57 : 40-44.
- 37.↵
Мирошниченко, М. Л., А. И. Слободкин, Н. А. Кострикина, С. Л’Харидон, О. Нерссян, С. Спринг, Э. Стакебрандт, Э. А. Бонч-Осмоловская и К. Жантон. 2003. Deferribacter abyssi sp.nov., анаэробный термофил из глубоководных гидротермальных источников Срединно-Атлантического хребта. Int. J. Syst. Evol. Microbiol.53 : 1637-1641.
- 38.↵
Myhr, S., B.-L. П. Лиллебё, Э. Сунде, Дж. Бидер и Т. Торсвик. 2002. Ингибирование микробной продукции H 2 S в модельной колонне нефтяного пласта путем закачки нитратов. Прил. Microbiol. Biotechnol. 58 : 400-408.
- 39.↵
Немати, М., T. J. Mazutinec, G. E. Jenneman и G. Voordouw. 2001. Контроль производства биогенного H 2 S с нитритом и молибдатом. J. Ind. Microbiol. Biotechnol. 26 : 350-355.
- 40.↵
Орфан, В. Дж., Л. Т. Тейлор, Д. Хафенбрадл и Э. Ф. Делонг. 2000. Зависимая от культуры и независимая от культуры характеристика микробных сообществ, связанных с высокотемпературными нефтяными коллекторами. Прил. Environ. Microbiol.66 : 700-711.
- 41.↵
Pruesse, E., C. Quast, K. Knittel, B.M Fuchs, W. Ludwig, J. Peplies и F.O. Gloeckner. 2007. SILVA: всеобъемлющий онлайн-ресурс для проверенных и согласованных данных о последовательностях рибосомных РНК, совместимых с ARB. Nucleic Acids Res.35 : 7188-7196.
- 42.
Раскин Л., Дж. М. Стромли, Б. Э. Риттманн и Д. А. Шталь. 1994. Зонды гибридизации 16S рРНК, специфичные для группы, для описания природных сообществ метаногенов.Прил. Environ. Microbiol.60 : 1232-1240.
- 43.↵
Rees, G. N., G. S. Grassia, A. J. Sheehy, P. P. Dwivedi, and B. K. C. Patel. 1995. Desulfacinum infernum gen. nov., sp. nov., термофильная сульфатредуцирующая бактерия из нефтяного пласта. Int. J. Syst. Бактериол 45 : 85-89.
- 44.↵
Rosnes, J. T., T. Torsvik и T. Lien. 1991. Спорообразующие термофильные сульфатредуцирующие бактерии, выделенные из вод нефтяных месторождений Северного моря.Прил. Environ. Microbiol.57 : 2302-2307.
- 45.↵
Schloss, P. D., and J. Handelsman. 2005. Представляем DOTUR, компьютерную программу для определения операционных таксономических единиц и оценки видового богатства. Прил. Environ. Microbiol.71 : 1501-1506.
- 46.↵
Scholle, P. A., T. Albrechtsen и H. Tirsgaard. 1998. Формирование и диагенез циклов напластования в верхних меловых отложениях месторождения Дан в Северном море Дании.Седиментология 45 : 223-243.
- 47.↵
Швермер, К. У., Г. Лавик, Р. М. М. Абед, Б. Дансмор, Т. Г. Фердельман, П. Стодли, А. Гизеке и Д. де Бир. 2008. Влияние нитратов на структуру и функцию сообществ бактериальной биопленки в трубопроводах, используемых для закачки морской воды в нефтяные месторождения. Прил. Environ. Microbiol.74 : 2841-2851.
- 48.↵
Слободкин, А.И., К. Жантон, С. Л’Харидон, Т.Назина, М. Мирошниченко, Е. Бончосмоловская. 1999. Диссимиляционное восстановление Fe (III) термофильными бактериями и археями в глубоких подземных нефтяных коллекторах Западной Сибири. Curr. Microbiol.39 : 99-102.
- 49.↵
Stetter, K. O., and R. Huber. 1998. Роль гипертермофильных прокариот на нефтяных месторождениях, с. 369-375. В К. Р. Белл, М. Брылинский и П. Джонстон-Грин (ред.), Микробные биосистемы: новые рубежи.Материалы 8-го Международного симпозиума по микробной экологии (ISME-8), Галифакс, Новая Шотландия, Канада.
- 50.↵
Стеттер, К. О., Р. Хубер, Э. Блохл, М. Курр, Р. Д. Иден, М. Филдер, Х. Кэш и И. Вэнс. 1993. Гипертермофильные археи процветают в глубоких залежах нефти Северного моря и Аляски. Nature365 : 743-745.
- 51.↵
Sunde, E., and T. Torsvik. 2005. Микробиологический контроль производства сероводорода в нефтяных пластах, с.201-213. В Б. Оливье и М. Маго (ред.), Нефтяная микробиология. ASM Press, Вашингтон, округ Колумбия.
- 52.↵
Такай К., Х. Кобаяши, К. Х. Нилсон и К. Хорикоши. 2003. Deferribacter desulfuricans sp. nov., новый термофил, восстанавливающий серу, нитраты и арсенат, изолированный из глубоководных гидротермальных источников. Int. J. Syst. Evol. Microbiol. 53 : 839-846.
- 53.↵
Теланг, А.J., S. Ebert, J. M. Foght, D. W. S. Westlake, G. E. Jenneman, D. Gevertz и G. Voordouw. 1997. Влияние инъекции нитратов на микробное сообщество на нефтяном месторождении, наблюдаемое с помощью обратного зондирования генома. Прил. Environ. Microbiol.63 : 1785-1793.
- 54.↵
Вэнс И. и Д. Р. Трэшер. 2005. Закисление пласта: механизмы и предотвращение, с. 123-142. В Б. Оливье и М. Маго (ред.), Нефтяная микробиология.ASM Press, Вашингтон, округ Колумбия.
- 55.↵
Wagner, M., A. J. Roger, J. L. Flax, G. A. Brusseau, and D. A. Stahl. 1998. Филогения диссимиляционных сульфитредуктаз подтверждает раннее происхождение сульфатного дыхания. J. Bacteriol. 180 : 2975-2982.
(PDF) Анализ эффективности новой концепции двухступенчатого циклоидного привода
М. Матейич и др., Трибология в промышленности, том. 42, No. 2 (2020) 337-343
Рис.9. Диаграмма КПД входного вала при 3600 об / мин.
На рисунке 9 показано, что формы кривых для
того же передаточного числа очень похожи на формы кривых
на рис. 7. В целом КПД
при частоте вращения входного вала nin = 3600 [мин-1 ] на
на 0,5–1,5% выше, чем передаточное число для
, частота вращения первичного вала nin = 1450 [мин-1].
На рис. 8 показано изменение КПД между nin
= 1450 [мин-1] и nin = 3600 [мин-1].
5. ЗАКЛЮЧЕНИЕ
В данной статье представлена методика определения КПД
двухступенчатого циклоидного редуктора новой концепции
. Теоретическая модель для определения эффективности циклоидного редуктора
основана на модели Кудрявцева
[2]. Для автоматизации
процесса определения КПД циклоидного редуктора
было разработано приложение в программе автоматизированного проектирования
Autodesk INVENTOR 2019.
Результаты моделирования для определения КПД
двухступенчатого циклоидного редуктора новой концепции
отличаются от результатов каталога [14-17] в интервале от
2% до 5%. По данным производителя Nabtesco,
полученные результаты эффективности циклоидного редуктора
от 0% до 2% превышают значения по каталогу. В
, согласно заявлению производителя Sumitomo, полученные результаты
на 0% – 5% ниже для двухступенчатого циклоидного редуктора
новой концепции.
В дальнейших этапах исследования планируется изготовление серии новых двухступенчатых циклоидных редукторов
и проведение экспериментальных испытаний.
Благодарность
Этот документ является результатом проекта TR33015 и TR32036
Министерства образования, науки и
технологического развития в Сербии. Проекты
озаглавлены «Исследование и разработка
сербского дома с нулевым потреблением энергии» и
«Разработка программного обеспечения для решения связанных мультифизических задач
» соответственно.Мы хотели бы поблагодарить
Министерства образования, науки
и технического развития за финансовую поддержку
в ходе этого исследования.
ССЫЛКИ
[1] L.K. Браррен, Зубчатая передача, Патент США
1,694,031, 1928.
[2] В.Н. Кудрявцев, Редукторы с циклоидальным зацеплением
. Планетарные передачи, Москва, с.
251-271, 1966.
[3] С.К. Мальхотра, М.А. Парамесваран, Анализ
циклоидного редуктора скорости, Механизм и
Машинная Теория, т. 18, вып. 6, стр. 491-499,
1983, DOI: 10.1016 / 0094-114X (83) -6
[4] В. Коссе, Использование петли гистерезиса и крутильной ударной нагрузки
для оценки демпфирования и эффективности
велосипедных приводов, на 4-м Международном конгрессе
Звук и вибрация, 9-12 июля 2007 г., ICSV14,
Кэрнс, Австралия, стр.1-8.
[5] П. Даволи, К. Горла, Ф. Роса, К. Лонгони, Ф.
Чиоцци, А. Самарани Теоретический и
экспериментальный анализциклоидального редуктора скорости
, в 10-м ASME International power
конференция по трансмиссиям и зубчатым колесам, 4-7
сентябрь 2007 г., Лас-Вегас, США,
doi: 10.1115 / DETC2007-34098
[6] К. Горла, П. Даволи, Ф. Роза, Ф. Чиоцци, A.
Самарани, Теоретический и экспериментальный анализ
циклоидального редуктора скорости, Journal of
Mechanical Design, vol.130, вып. 11, стр. 8, 2008,
doi: 10.1115 / 1.2978342
[7] М. Благоевич, М. Кочич, Н. Марьянович, Б.
Стоянович, З. Джорджевич, Л. Иванович, В.
Марьянович, Влияние трение на КПД циклоидного редуктора
, Журнал Балканской трибологической ассоциации
, вып. 18, голос. 2,
с. 217-227, 2012.
[8] М. Neagoe, D. Diaconescu, C. Jaliu, L. Pascale, R.
Saulescu, S.Sisca, О новом циклоидальном планетарном редукторе
, используемом для мехатронных систем, на 11-й Международной конференции
по оптимизации электрического и электронного оборудования
, 22-24 мая
2008, OPTIM 2008, Брашов, Румыния, стр. 439-
2003 Компактные редукторы постоянной скорости серии MC.pdf
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Скорость Редуктор – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
C ompact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compa ct ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Компактный редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Компактный редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Редуктор скорости Compact ® – MC Ser
Редуктор скорости Compact ® – MC Ser
Редуктор скорости Compact ® – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Редуктор скорости Compact ® – MC Ser
Редуктор скорости Compact ® – MC Ser
Компактный редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Редуктор скорости Compact ® – MC Ser
Compact ® Редуктор скорости – MC Ser
Редуктор скорости Compact ® – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
9 0503Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Compact ® Редуктор скорости – MC Ser
Оборудование / Газ I Castolin Eutectic
Паяные соединения уже очень давно используются в сантехнике, системах кондиционирования, отопления, электронике и многих других областях.Доказано, что паяное соединение прослужит всю жизнь. Другие материалы, такие как пластик, не использовались достаточно давно, чтобы делать то же самое.
Паяльное оборудование / газ
Выбор оборудования для пайки пламенем
ОписаниеПаяльная горелка с высокими рабочими характеристиками.Легко использовать в любом положении. В коробке 2 патрона.
Технические характеристики | |
---|---|
Газовое топливо | Бутан в одноразовых картриджах (190гр) |
Код товара | 600456 |
Паяльная горелка с функцией Piezzo.Легко использовать. В коробке 2 патрона.
Технические характеристики | |
---|---|
Газовое топливо | Бутан в одноразовых картриджах (190гр) |
Код товара | 754313 |
CASTOLIN dyomix® OHM 2.4
ОписаниеКомпактный, легкий и мобильный, Castolin dyomix® OHM 2.4 – серьезное новшество. 100% сделанное во Франции, оно предназначено для профессионалов, таких как специалисты по холодильному и отопительному оборудованию, сантехники, а также для любых других работ, требующих наличия пламени. С CleanTech dyomix® можно легко производить чистое высокоэффективное топливо из кислорода и водорода, естественно присутствующих в воде, без каких-либо требований к хранению.Пламя, образующееся в результате этого процесса, горит при температуре более 2500 ° C и особенно подходит для тех профессионалов, которые используют факел в своей повседневной работе. Прочные, эффективные и безопасные, инновационные и запатентованные электролизеры dyomix® теперь уменьшены в размерах для использования непосредственно на объекте.
Технические характеристики | -10 | ||
---|---|---|---|
Рабочее давление | 1,4 бар | -9 | |
Максимальный расход | 550 л / ч | -8 | |
Время работы | 1 час при 100% между двумя заправками | -7 | |
Температура пламени | > 2 500 ° С | -6 | |
Однофазный источник питания | 230 В перем. Тока – 11 А макс. | -5 | |
Максимальная мощность | 2,4 кВт (режим BOOST) | -4 | |
Расход чистой воды | 0,25 л / ч (нормальный режим) | -3 | |
Длина x Глубина x Высота (мм) | 395 х 360 х 960 | -2 | |
Масса | 35 кг | -1 |
Автоматический пьезорозжиг.Корпус и система из латуни для регулирования мощности пламени. Газовая смесь бутан-пропан, продолжительностью около 1,5 часов, оснащена специальным устройством, позволяющим использовать ее во всех положениях.
Состав: В блистере набора 1450 горелки и 1 картридж. В кейсе 2 патрона и резак 1450. * для Польши, России и Чехии
Технические характеристики | |
---|---|
Газовое топливо | Смесь бутана и пропана в одноразовых баллонах. |
Товар | Код товара | Код товара * |
---|---|---|
1450 блистер | 755101 | 600236 |
1450 коробка в комплекте | 755102 | 753792 |
Автоматическое пьезозажигание.Алюминиевый корпус и система регулировки мощности пламени. Газовая смесь бутан-пропан. Европейская связь. Комплект существует с 2 разными горелками: прямой или 90 °. Состав: в блистерный комплект входит горелка 3050 и 1 картридж.
Технические характеристики | |
---|---|
Газовое топливо | Смесь бутана и пропана в одноразовых баллонах. |
600913 | Блистер с горелкой 90 ° |
CT 27 – это новая высокопроизводительная горелка, которая может использоваться для всех профессиональных паяльных работ. Смена горелки проста и предлагает вам различный размер пламени. Встроенный редуктор давления для постоянной подачи газа.Горелка имеет кнопку блокировки пламени и кнопку регулировки подачи газа.
Минимальная автономность (для 1 газового баллона): ~ 2 часа
Температура пламени: ~ 2,100 ° C
Вес фонарика: 400 г
Комплект резака CT27 | Комплект CTK27 | Комплект коробки CTK27 |
---|---|---|
1 Резак CT27 | 1 Резак CT27 | 1 Резак CT27 |
3 горелки | 1 горелка | 3 конфорки |
1 металлическая опора | 1 баллон газа \ Pro | 2 баллона ГАЗА \ Pro |
– | 1 металлическая опора | 1 металлическая опора |
757730 | 757779 | 757780 |
Легкий и удобный фонарик, хорошая эргономика.Кислородно-ацетиленовая горелка с 5 форсунками производительностью 100, 160, 250, 315 и 400 л / ч.
Технические характеристики | |
---|---|
Рабочее давление | Кислород 0,8-1,5 бар; Газ 0,2-1,5 бар |
Длина | 320 мм |
Масса | 650 г |
Код товара | 663032 |
Встроенный редуктор давления для постоянной подачи газа.Очень высокая температура пламени: ± 2000 ° C. Автономность: 1ч55. Кнопка управления выходом газа. Прочный алюминиевый корпус. Соединение для картриджа MAP // Pro ™. Кнопка блокировки пламени. Триггер безопасен с помощью освещения Piezzo.
Заявка
2 газовых баллона Map // Pro ™ (1 л, одноразового использования), 1 горелка
Технические характеристики | |
---|---|
Газовое топливо | Gas Fuel Map // Датчик Pro ™, одноразовые цилиндры |
Код товара | 752116 |
Высокая производительность.Автоматическое пьезозажигание. Легкий и эргономичный фонарик. Снижает расход газа. Используйте только одноразовые газовые баллоны MAP // Pro ™.
Технические характеристики | |
---|---|
Газ | MAP // PRO ™ цилиндр |
Высокопроизводительный прибор для очень быстрого результата.Температура пламени> 3050 ° C. Факел со встроенной системой безопасности. Легкая и удобная поддержка.
Состав: 1 кислородный баллон (930 мл – 110 бар, одноразовый), 1 газовый баллон Map // Pro ™ (1 л, одноразовый)
* для Польши, России и Чехии
Обратите внимание: баллоны НЕ ЗАПОЛНЯЮТСЯ.
Технические характеристики | |
---|---|
Газовое топливо | Gas Fuel Map // Датчик Pro ™, одноразовые цилиндры |
Код товара | 755106 |
Код товара * | 663033 |
Самая маленькая система автогенной сварки с одноразовой бутылкой и картриджем в небольшой тележке.Компактный и эффективный, идеален для сантехники, кондиционирования и любых ремонтов.
Температура: 3050 ° C
Состав: 1 кислородный баллон (930 мл – 110 бар, одноразовый), 1 газовый баллон 1450
Технические характеристики | |
---|---|
Газовое топливо | Газ 1450, Одноразовые кислородные баллоны |
Комплект 2000 Flex | 756156 |
Комплект 3000 Flex | 600825 |
Газы
Описание Смесь бутана и пропана.Для использования с комплектом резака 1450.
* для Польши, России и Чехии
Код товара | Код товара * | Упаковка |
---|---|---|
755103 | 600069 | 12 предметов |
Баллон газовый (190 грамм) – Бутан.Используйте с горелкой Castolin 500 и Castolin 500 Flex.
Технические характеристики | |
---|---|
Код товара | 755100 |
Упаковка | 36 предметов |
Сертификат TÜV – TPED
Американское соединение
Стальной цилиндр
Технические характеристики | |
---|---|
Код товара | 757038 |
Упаковка | 12 предметов |
Сертификат TÜV – TPED
Американское соединение
Стальной цилиндр
* для Польши, Австрии
Код товара | Код товара * | Упаковка |
---|---|---|
755105 | 663012 | 12 предметов |
Кислородный баллон 1 литр – 110 бар.Для использования с Flex 2000, 3000 и 4000.
* для Польши, России и Чехии
Код товара | Код товара * | Упаковка |
---|---|---|
755107 | 600826 | 12 предметов |
Добавить комментарий
