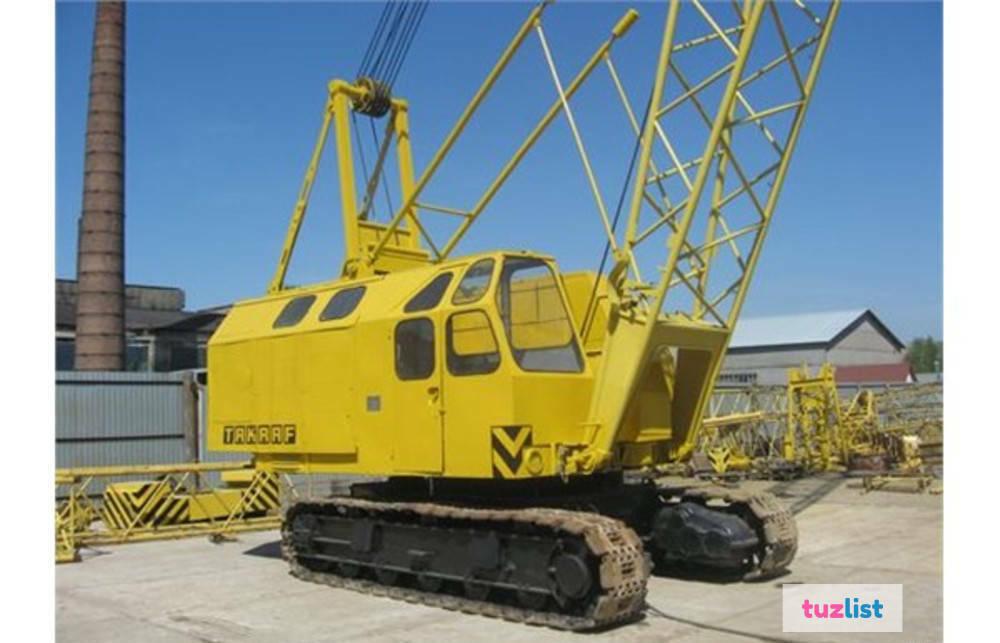

Рдк 25 кран: Гусеничный кран РДК-250/РДК-25 (25 тонн)

Вес (масса) основных частей крана

РДК-250/РДК-25:   краны,  запчасти,  ремонт.

Кран РДК-250  >  Паспорт > 2.7. Вес основных частей крана

2.7. Вес (масса) основных частей крана РДК-250/РДК-25


Основные части крана

Вес, т

Ходовая часть

13

Поворотная платформа, в сборе

26,64

Основание стрелы

1,323

Головка стрелы

1,211

Вставка стрелы (башни), длиной 10 м

1,091

Вставка стрелы (башни), длиной 5 м

0,594

Вставка стрелы (башни), длиной 2,8 м

0,323

Жесткий гусек

0,438

Стойка и оттяжка стойки жесткого гуська

0,192

Головка башни

0,410

Основание маневрового гуська

0,321

Головка маневрового гуська

0,582

Вставка маневрового гуська, длиной 5 м

0,400

Стойка маневрового гуська, в сборе

1,09

Крюковая обойма 25 т

0,383

Крюковая обойма 5 т

0,122

Основной контргруз*

10,782



* для модификации РДК-25-1 указывается как: основной контргруз – 6,295 т, доп. контргруз – 2,275, при этом грузовысотные характеристики модификаций -1, -2 и -3 идентичны.

«  к содержанию паспорта


Запрос по гусеничному крану РДК-250/РДК-25


Ваше имя* пропущено
прямой телефон* пропущено
e-mail

Приведенная информация носит ознакомительный характер. Отдельные характеристики, параметры и внешний вид могут отличаться от приведенных. Точные значения параметров Вашего крана смотрите в прилагаемой к нему документации.
Тематика страницы: Паспорт крана РДК-250/РДК-25: Вес (масса) основных частей крана . Паспортные данные крана РДК-250 / РДК-25.



телефон
   почта


РДК-250: технические характеристики и устройство

Выберите ваш город

08.
08.2018

Хотите, чтобы Ваша компания попала в рейтинг лучших 2019 года?

Содержание

  • Возможности применения РДК-250
  • Модификации спецтехники
  • Особенности устройства РДК-250
  • Технические параметры
    • Видео по теме: РДК-250

Высокие технические характеристики РДК-250 сделали его одним из наиболее востребованных кранов в сфере строительства. Стреловая полноповоротная спецтехника применяется при выполнении разгрузочных, погрузочных, строительных работ по монтажу конструкций на высоте.

Возможность установки дополнительного оборудования расширяет эксплуатационные возможности гусеничного крана: с помощью техники можно забивать сваи и бурить скважины.

Возможности применения РДК-250

Гусеничный кран данной модификации предполагает эксплуатацию в широком температурном диапазоне: от – 40оС до + 40оС. Для выполнения строительных задач в суровых климатических условиях разработана «полярная» версия РДК-250.

Максимально допустимая скорость потоков ветра во время работы крановой установки должна быть не более 15 м/сек., если показатели повысились до 20 м/сек., то работа прекращается с целью предотвращения аварийных ситуаций на строительной площадке. Согласно нормативным документам, применение РДК-250 возможно до третьей степени ветровых нагрузок.

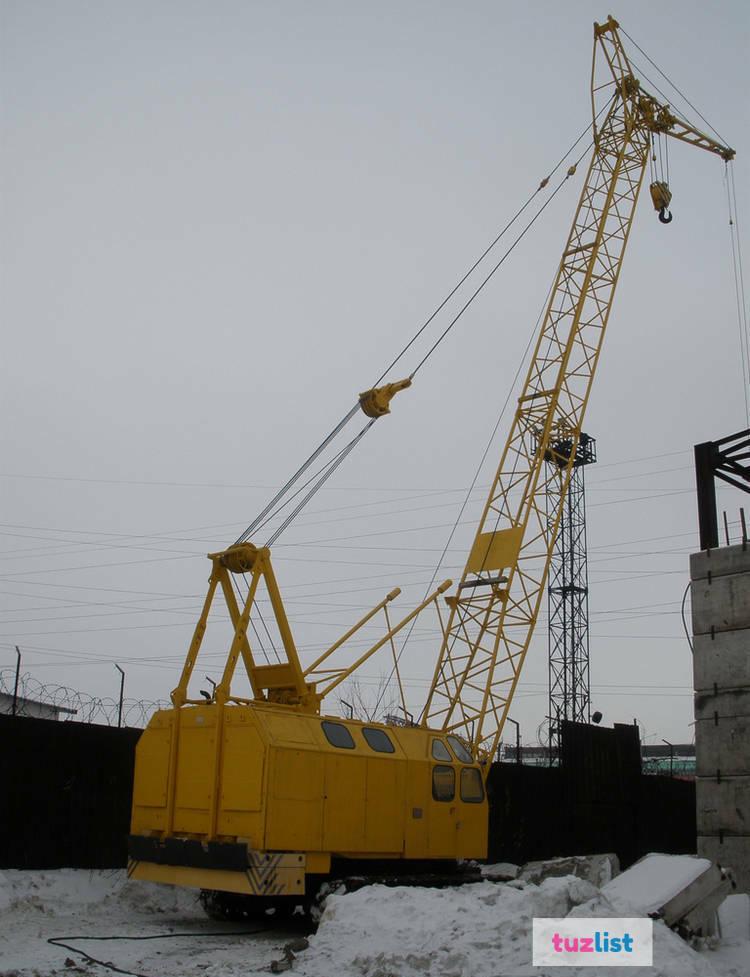

РДК-250 в работе

Скорость перемещения крана, износ гусеничной ленты и большая масса обуславливают необходимость транспортировки спецтехники с применением следующих видов транспорта:

  • Автомобильный. Стреловое оборудование транспортируется бортовым транспортом, а поворотная платформа доставляется при помощи прицепа грузоподъемностью 40 т.
  • Железнодорожный. В разобранном виде спецтехника транспортируется двумя платформами грузоподъемностью более 60 т.
  • Морской.

Модификации спецтехники

Впервые РДК-25 (250) был представлен на рынок в 1967 году. Со временем, разработчики усовершенствовали агрегат, выпустив в производство несколько модификаций техники.

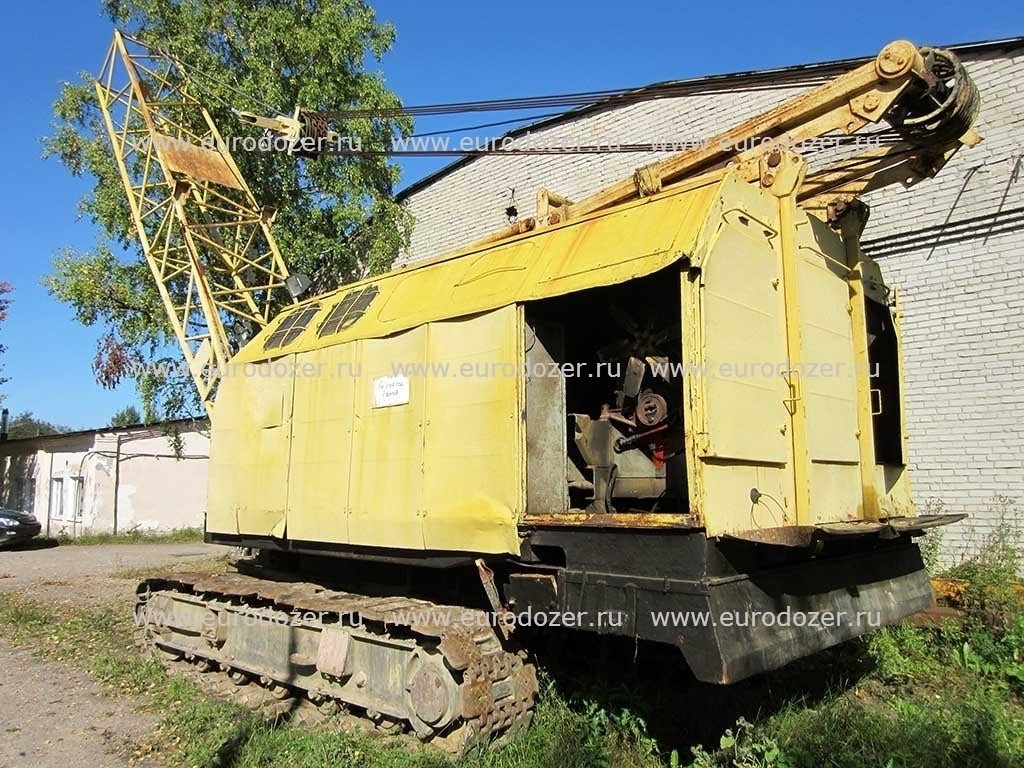

РДК-25 1967 года

Обзор наиболее популярных моделей представлен в таблице.

МодификацияОписание
РДК-250 1Кран, выпущенный в 1972 году, оснащен новым двигателем Д-108.
РДК-250 2Модель выпущена в 1980 году, отличается модернизированной кабиной оператора.
РДК-250 3В 1988 на рынок поступила модификация, оборудованная новым мотором и защитой от приближения к ЛЭП линиям.
РДК-250 4Кран выпущен в 1990 году для применения в условиях экстремально низких температур (до – 60оС).

Особенности устройства РДК-250

Установка РДК-25 монтируется на шасси гусеничного типа (ширина каждой гусеницы – 625 мм). Кабина оператора оснащена звукоизоляцией и виброзащитой. Для обеспечения комфортных условий работы кабина дополнена отопительной системой.

Размеры гусеничного крана РДК-250

Рабочее оборудование данной модели выполняется в двух вариациях: может быть стрелового либо башенно-стрелового типа. В первой вариации РДК-250 длина стрелы – 12,5 метра, ее наращивание происходит с помощью вспомогательных решетчатых отсеков длиной 5 либо 10 метров. Секции стрелы соединяются между собой пальцами без резьбы, что значительно ускоряет сборку конструкции. Дополнительно возможна установка жесткого гуська, длина которого составляет 5 метров.

Во втором варианте решетчатая мачта надежно зафиксирована при помощи тросов-оттяжек. К основанию мачты монтируется маневровый гусек (10,15 либо 20 метров). При перемещении данного конструкционного элемента изменяется вылет стрелы. Для повышения грузоподъемности до 25 тонн применяется крюковая обойма, состоящая из трех блоков. При вспомогательном подъеме задействуется один блок.

Устройство привода крана РДК-250 на гусеничном шасси – дизельно-электрическое. Для автономного использования устанавливается дизельный мотор, подключенный к электрогенератору. Для пуска главной силовой установки имеется бензиновый двигатель. Все ключевые механизмы оборудованы отдельными электрическими приводами.

Технические параметры

В таблице представлены основные технические и грузоподъемные характеристики гусеничного крана РДК-250.

ПараметрЗначение
Длина основной стрелы крана, м: стандартная/максимальная12,5/35,2
Длина гуська/мачты, м5/12,5–27,5
Вылет стрелы гусеничного крана, м1,75/13,6
Длина маневрового (подвижного) гуська, м10,15 и 20
Грузоподъемность спецтехники, т: минимальный/максимальный вылет25/3,6
Грузовой момент, т×м100
Высота подъема главного крюка крана, м7–12,4
Высота подъема вспомогательного крюка, м6–15,7
Общий вес крана, т45,2
Давление, оказываемое на грунт крановой установкой (без груза), МПа 0,085
Мощность электрического силового агрегата, кВт75
Габариты (без стрелового оборудования), мм3225×6300×4300
