Расчет траншеи

Вернуться на страницу «Расчет оснований и фундаментов»

Расчет траншеи

Инженерам-конструкторам иногда приходится выполнять работу по расчету объемов земляных работ при разработке траншей. Мы рассмотрим следующие виды траншей и их расчеты.

Рассмотрим расчеты следующих видов траншей:

1. Расчет траншеи с вертикальными стенками на спланированной местности

СМОТРЕТЬ РАСЧЕТ

2. Расчет траншеи с вертикальными стенками, с перепадом высот

СМОТРЕТЬ РАСЧЕТ

3. Расчет траншеи с откосами на спланированной местности

СМОТРЕТЬ РАСЧЕТ

4. Расчет траншеи с откосами, с перепадом высот

СМОТРЕТЬ РАСЧЕТ





saitinpro.ru

Расчет объемов земляных работ для кабельных траншей

13 ноября 2012 k-igor

При выполнении проекта кабельных линий (ЭК) приходится считать объем земляных работ для составления сметы. По крайней мере наши сметчики от нас этого требуют. В этой статье представлю свою очередную очень простую форму для быстрого  подсчета объемов земляных работ.

Объем земляных работ зависит от типа траншеи, а тип траншеи в свою очередь выбирается по количеству прокладываемых кабелей в одной траншее.

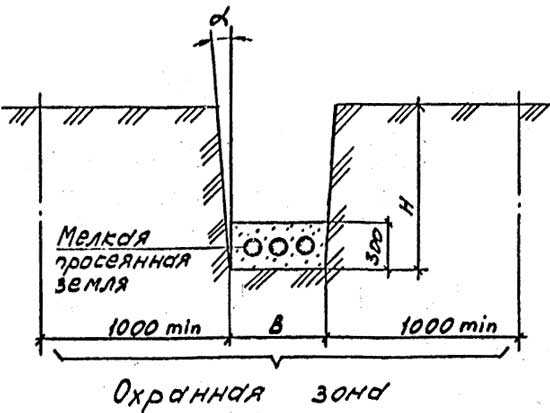

Траншея для прокладки кабелей

В типовом проекте Арх. №1.105.03тм (Прокладка силовых кабелей напряжением до 10кВ в траншеях) или A5-92 (Прокладка кабелей напряжением до 35кВ в траншеях. Выпуск 1) имеется таблица с габаритами кабельных траншей и объемами земляных работ.

По этим данным я и составил простую программку для подсчета земляных работ.

Внешний вид программы полностью соответствует таблице из типового проекта.

Внешний вид программы для подсчета объема земляных работ

Напротив каждого типа траншеи нам нужно в графе Длина траншеи указать длину. Напротив траншеи, которую не используем – ставим 0.

В результате программа посчитает:

  • Объем земляных работ: рытье траншеи, обратная засыпка.
  • Объем мелкой просеянной земли или песка.

P.S. Ничего сложного, просто несколько формул, которые сэкономят нам немного времени.

Скачать программку для подсчета земляных работ можно по ссылке.

Советую почитать:

220blog.ru

Расчет траншей | ПроСопромат.ру

Устойчивость вертикального откоса

Существует простая приближённая формула для определения высоты откоса, способного стоять вертикально без всякой поддержки:

где: φ — угол внутреннего   трения;

с – сцепление грунта;

  ρ – объёмная масса грунта (плотность).

Очевидно, что эту формулу можно использовать и для определения величины глубины траншеи, до которой вертикальные её стенки не нуждаются в укреплении:

Очевидно также, что в грунтах, не обладающих сцеплением, при с=0 (это рыхлые пески), траншеи без укрепления вертикальных стенок невозможны.Тогда стенки следует укреплять.

Определение бокового давления на стенки траншеи

Теоретическая эпюра активного бокового давления грунта на крепление траншеи показана эпюрой I.

Опытным строителям давно известно, что крепление стенок траншей на середине глубины должно быть мощнее, чем внизу. Так, по результатам измерений фактических давлений грунта, например, при строительстве Берлинского метрополитена, действительная эпюра бокового давления имеет вид кривой II.

Для практических расчётов рекомендуется использовать несколько

упрощённую, схематизированную эпюру III в виде трапеции с центром тяжести в середине глубины траншеи и равновеликой экспериментальной эпюре. В соответствии с этой эпюрой, в середине глубины на укрепление стенки траншеи действует равнодействующая сила, равная площади трапеции. Она равна :

Именно на эту нагрузку и следует рассчитывать крепление траншей.

Пример расчета крепления стенок траншей, состоящего из стоек и закладных досок

Расчёту подвергаются вертикальные стойки и горизонтальные вставные доски стенок.

Сначала следует «собрать» нагрузку на одну стойку. Если расстояние между ними «ℓ», то на каждую стойку будет действовать нагрузка, равная 1,12·Еа·ℓ и приложенная в середине глубины траншеи. Расчётная схема стойки представляет собой балку на двух опорах под действием силы в середине пролета:

На рисунке показана эпюра изгибающих моментовНаибольшее значение:

Для стойки круглого сечения, имеющей диаметр «d», момент сопротивления  сечения:

Из условия прочности:

  можно либо подобрать необходимый диаметр брёвен при заданном шаге стоек «ℓ», либо, наоборот, найти требуемый шаг стоек при заданном сечении стоек «d».

Что касается закладных досок, то они работают тоже по схеме балки на двух опорах, имеющей пролёт «ℓ». Наиболее нагруженной оказывается средняя доска. Её расчётная схема будет:

Интенсивность распределённой нагрузки q=1,12·Еа, если считать, что вся нагрузка воспринимается одной средней доской.

Тогда в условии прочности:

Из этого условия при  фиксированном шаге стоек «ℓ»

придётся подобрать толщину доски «t» заданной ширины «b»:

Очевидно, что такой расчёт содержит большую погрешность в сторону излишнего запаса прочности.

Возможен и более «строгий» расчёт. В этом случае на среднюю доску следует передать нагрузку интенсивностью:

Тогда:

и требуемая толщина досок:

Во всех формулах данного раздела:









prosopromat.ru

Определение объёма въездной траншеи

Объём котлована

Определение объёма въездной траншеи

Разработка недобора грунта бульдозером

Объём обратной засыпки

Объем транспортируемого грунта

Уплотнение грунта

Объем транспортируемого грунта на площадку

Объем по уборке снега

2.9 Рыхление мерзлого грунта:

2.10 Вычисление объемов бетонной подготовки

Вычисление объемов работ по установке опалубки

Вычисление объема распалубочных работ

Вычисление объема укладки бетонной смеси

Вычисление объема арматурных работ

Выбор комплекта машин и механизмов и методов производства работ

Технико-экономические показатели производства земляных работ

Расчет экскаваторного забоя

Описание принятой технологии выполнения процессов

Разработка мероприятий по охране труда и защите окружающей среды

Общие правила техники безопасности

Меры безопасности при работе экскаватора в забое

7.3 Меры безопасности при работе бульдозера

Охрана окружающей среды

Список литературы
Введение

Основная цель курсового проекта – запроектировать технологические процессы нулевого цикла.

Земляные работы выполняются при постройке любого здания или сооружения и составляют значительную часть их стоимости и особенно трудоёмкости.

В составе комплекса земляных работ различают две основные группы производственных процессов: основные (разработка и перемещение грунта) и сопутствующие (водоотлив, установка креплений и др.)

Для обеспечения устойчивости земляных сооружений их возводят с откосами. Строительными нормами и правилами установлены величины откосов для постоянных и временных земляных сооружений в зависимости от их глубины или высоты.

В общем комплексе работ на строительном объекте земляные работы чаще всего выполняются раньше других. В этом случае им предшествует подготовка строительной площадки - удаление камней, срезка кустарника, корчевка пней, планировка и засыпка ям и т. п. К подготовительным работам относят также предшествующее разработке рыхление прочных и мерзлых грунтов.

В устройство фундамента входят: установка опалубки, монтаж арматурных изделий, бетонная подготовка, укладка бетонной смеси и распалубочные работы.





Исходные данные

Рисунок 1 – Схема строительной площадки.



Cхема – 28 в.2

1. Место строительства – г. Владимир;

2. Начало работ – 10 февраля;

3. Отметка дна котлована Hдна = 102.1м;

4. Вид грунта – суглинок – рыхлая песчано-глинистая осадочная горная порода, содержащая 10—30 % (по массе) глинистых частиц (размером менее 0,005 мм), плотность p=1650 кг/м3

5. Дальность транспортирования грунта – 7 км;

6. Вид дорог – асфальтированные дороги

7. Тип фундамента – ленточный монолитный фундамент (ФЛ4)

Рисунок 2 – Схема фундамента. в= 1200мм, в1 =400мм, h1 =300мм, H=1200мм.



2 Определение объемов работ

Рисунок 3 – Схема котлована.

Объём котлована

Глубину котлована определяем по формуле:

Н=Нпл - Ндна

Нпл=SН/n

где Нпл - средне-планировочная отметка

Ндна=102.1 м- отметка дна котлована

– сумма отметок высот

n - число горизонталей

Нпл =(104.0+104.50+105.0+105.5+106.0)/5=105

Н=105-102.1= 2.9 м

В зависимости от вида грунта и глубины котлована выбираем угол откоса и крутизну.

Крутизна откоса 1:m=1:0.5 Угол откоса a=63о

Vк=H/6∙[a∙b+c∙d+(a+c)∙(b+d)] м3

где а - длина подошвы котлована

a=B+C+2∙f+2∙δ=18+18+2∙0.6+2∙0.8=38.8м

f =0.6÷0.8=0.6м; δ =0,5÷1=0.8м;

b - ширина подошвы котлована

b= А+2∙f+2∙δ =90+2∙0.6+2∙0.8=92.8м

с - длина котлована поверху

с=а+2∙H∙m=38.8+2∙0.25∙1=39.9 м

d – ширина котлована поверху

d=b+2∙H∙m =92.8+2∙0.25∙1=93.3м



V к=2.9/6∙(38.8∙92.8+39.9∙93.3+(38.8+39.9)∙(92.8+93.3))=10618.53м3

Определение объёма въездной траншеи

Одна односторонняя въездная траншея

Vвъезд=(2K+k)·Н·l / 6

где К – ширина траншеи поверху

K=k+2∙H∙m

k=8 м – ширина траншеи понизу, принимаем равной 8 для двустороннего движения.

K=8+2·2.9∙0.5=10.9 м

i-уклон, принимаем равным 15%



Vвъезд =(2·10.9+8)·2.9∙19.3/6=277.14м



Разработка недобора грунта бульдозером

Разработку недобора грунта осуществляют бульдозерами, скреперами, грейдерами. Подсчёт объёмов работ по подчистке дна котлована производится по формуле:

Vнедоб.=S·δнед.=a·b·δнед.

где S - площадь котлована понизу

δнед. - величина недобора грунта, принимаем равной 0,15 м

Vнедоб.= 38.8∙92.8∙0.15=540.09 м3

Объём обратной засыпки

Вычисление объема обратной засыпки производится по формуле:



Vо.з.=[(V+Vвъезд)-Vп.ч.]/Kо.р

где Kо.р=1,14 - коэффициент остаточного разрыхления

Объем подземной части здания определим по формуле

V п.ч =A∙(B+C)·Н

Vп.ч =90∙(18+18) ∙2.9=9396 м3

Vо.з.=(10618.53 +277–9396)/1,14=1315.37 м3



Уплотнение грунта

Объём уплотнения грунта вычисляется по формуле:



Vупл.=Vо.з.упл. (9)

где δупл.-величину уплотняемого слоя принимаем равной 0,3 м

Vупл.= 1374.08 /0,3=4580.266 м2

Объем по уборке снега

Vуб.сн. = (с+20)*(d+20)*δсн.п.

δсн.п. –толщина снежного покрова в г.Владимир (δсн.п=40см)

Vуб.сн. = (39.9м +20)*( 93.2+20)*0.4 = 2712.27 м3(10)



Рыхление мерзлого грунта

Vрых = с*d*hпр (11)

Hпр –глубина промерзания:

снежного покрова.

hпр = 1.2м – средняя глубина промерзания для г. Владимира

Vрых = 39.9м *93.2*1.2 = 4463 м3 (12)

2.10 Вычисление объемов бетонной подготовки

Объем бетонной подготовки находится по формуле:



Vб.п.= F∙h' (15)

где F – площадь бетонной подготовки, h'-толщина бетонной подготовки, принимаем h'=0,1м

F=P∙x2'=252∙(1.2+0.3)=378 м2

где Р– периметр фундамента, x2'- величина равная x2'=в+0,3; в- основание фундамента

(16)

Vб.п.=504∙0.1=37.8 м3

Расчет экскаваторного забоя

На эффективность работы экскаватора оказывают влияние геометрические параметры забоев. Под забоем понимается рабочая зона экскаватора, включающая часть грунтового массива, разрабатываемого с данной стоянки, а также площадку для установки экскаватора и транспортных средств. При работе по бестранспортной схеме к забою относится также площадка с отвалом грунта, укладываемого с данной стоянки экскаватора.

Рисунок 5 - Схема разработки грунта котлована экскаватором, оборудованным ковшом обратная лопата при лобовой проходке





Рисунок 5 - Схема разработки грунта котлована экскаватором, оборудованным ковшом обратная лопата при лобовой проходке



Ширина нормальной лобовой проходки выполняется по следующим формулам:

Определим длину рабочей передвижки:

ln=Rроп – Rрст

где Rроп – оптимальный радиус резанья

Rроп=0.9∙Rр =0.9∙9.75=8.775 м

Rрст – min радиус резания на уровне дна котлована

Rрст =C+K/2+H∙m

где K – длина ходовой части машины

С = h(1-m)=2.9*(1-0.5) =1.45 – берма безопасности

Rрст =1.45+3.42/2+2.9∙0.5=4,61 м

ln=8.775 – 4,61=4,17 м

Охрана окружающей среды

При организации строительного производства необходимо осу­ществлять мероприятия и работы по охране окружающей природной среды, которые должны включать рекультивацию земель, предотвращение потерь природных ресурсов, предотвращение или очистку вредных выбросов в почву, водоемы и атмосферу. Указанные мероприятия и работы должны быть предусмотрены в проектно-сметной документации.

Производство строительно-монтажных работ в пределах охранных, заповедных и санитарных зон и территорий следует осуществлять в по­рядке, установленном специальными правилами и положениями о них.

На территории строящихся объектов не допускается непредусмот­ренное проектной документацией сведение древесной - кустарниковой расти­тельности и засыпка грунтом корневых шеек и стволов растущих деревьев и кустарника.

Временные автомобильные дороги и другие подъездные пути должны устраиваться с учетом требований по предотвращению поврежде­ний сельскохозяйственных угодий и древесно-кустарниковой раститель­ности.

При производстве строительно-монтажных работ на селитебных территориях должны быть соблюдены требования по предотвращению запыленности и загазованности воздуха. Не допускается при уборке отхо­дов и мусора сбрасывать их с этажей зданий и сооружений без применения закрытых лотков и бункеров-накопителей.

Производственные и бытовые стоки, образующиеся на строитель­ной площадке, должны очищаться и обезвреживаться в порядке, предус­мотренном проектом организации строительства и проектами производ­ства работ.

Попутная разработка природных ресурсов допускается только при наличии проектной документации, согласованной соответствующими орга­нами государственного надзора и местными Советами народных депутатов.



Список литературы



1. СНиП 3.01.01-85*. Организация строительного производства. Госстрой СССР.- М.: Стройиздат, 1995. – 56с.

2. СНиП 3.02.01-87. Земляные сооружения, основания и фундаменты. Госстрой СССР.- ЦИПТ, М.: Стройиздат, 1988. – 192с.

3. СНиП 12-04-2002. Безопасность труда в строительстве. Часть 2. Строительное производство/ Госстрой России – М.: ГУП ЦПП,2002. – 48 с

4. ЕНиР. Сборник Е2. Земляные работы. Вып. 1. Механизированные и ручные работы/ Госстрой СССР. –М.: Стройиздат, 1988.-224с.

5. ЕНиР. Сборник Е4. Монтаж сборных и устройство монолитных железобетонных конструкций Вып. 1. Здания и промышленные сооружения/ Госстрой СССР.-М.: Стройиздат 1987.-64с.

6. Земляные работы. Справочник строителя/ А.К. Рейш, А.В. Куртинов, А.П. Дегтярев и др.: Под ред. А.К. Рейш. – 2-е изд., перераб. и доп. – М.: Стройиздат, 1984. – 320 с.

7. Земляные работы/ Ващенко И.И.-2-е изд., перераб и допю Киев: Будивельник, 1982.-168 с.

8. Машины для земляных работ. Справочное пособие по сторительным машинам/ А.К. Рейш, С.М. Борисов, Б.Ф. Бандаков: Под. ред. С.П. Епифанова и др. – 2-е изд., перераб. и доп. – М.: Стройиздат, 1981. – 352с.

9. Проектирование технологических процессов переработки грунтов. Справочное пособие/ Н.С. Магарамова – Н.: 2006. -109 с.



Объём котлована

Определение объёма въездной траншеи
