Аксиально-поршневой насос — устройство, принцип работы, плюсы и минусы: tvin270584 — LiveJournal

Насос аксиально-поршневой – это техническое устройство, относящееся к категории гидравлических машин. Гидравлические машины – это агрегаты, которые передают механическую энергию водной рабочей среде или выполняют обратное действие по добыче энергии из воды и её передаче рабочему механизму. Такое оборудование довольно давно стало использоваться в различных сферах жизни людей. В этой статье мастер сантехник рассмотрит устройство, принцип действия, преимущества и недостатки гидронасоса аксиально-поршневого типа.

Что собой представляет гидронасос аксиально-поршневого типа

Насос гидравлический аксиально-поршневой, как и радиально-поршневой, является устройством объемного типа, которое функционирует за счет изменения объема рабочих камер. В гидравлических насосах аксиально-поршневой группы такие рабочие камеры сформированы расточками, которые выполнены в цилиндрическом блоке. В отличие от радиально-поршневых насосов, у аксиально-поршневых машин внутренние рабочие камеры располагаются параллельно по отношению к поршням и оси самого устройства. В ходе перемещения поршней такого насоса при вращении цилиндрического блока происходит увеличение или уменьшение объема рабочих камер, что и позволяет устройству всасывать и отдавать перекачиваемую им жидкость.

Как и у радиально-поршневых насосов, рабочие камеры аксиально-поршневых устройств соединены с всасывающим и нагнетательным патрубками, через которые и осуществляются забор и отдача перекачиваемой воды. Процесс соединения рабочих камер с всасывающим и нагнетательным патрубками насосов, относящихся к аксиально-поршневой группе, происходит поэтапно. По тому, как работает гидравлический насос, относящийся к аксиально-поршневому типу, он схож с паровыми и радиально-поршневыми насосами.

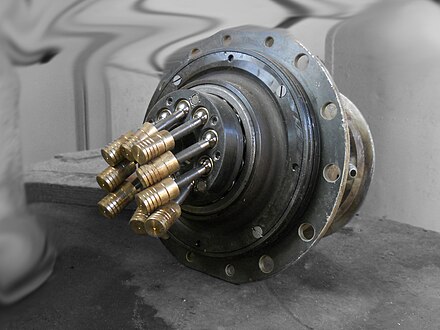

Конструктивные особенности и принцип действия

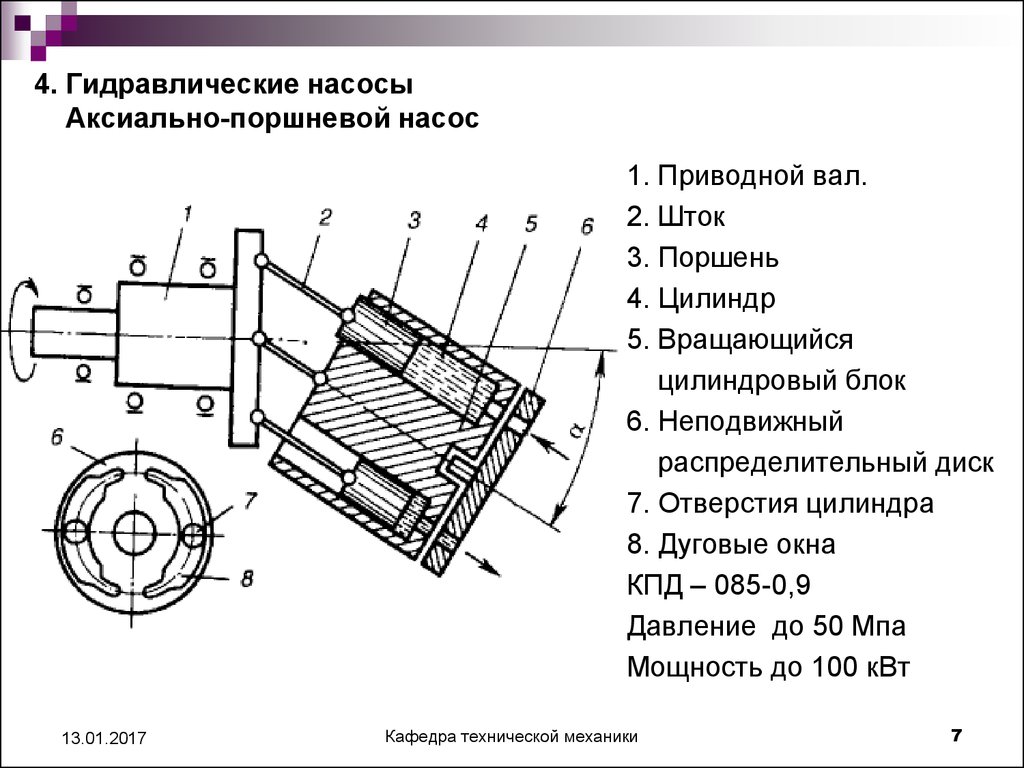

Устройство аксиально-поршневого насоса с наклонным блоком

Гидронасос аксиально-поршневого типа состоит из следующих элементов:

• Поршней, также называемых плунжерами, которые входят в состав блока цилиндров;


• Элементов шатунного типа;


• Ведущего вала, который также называется основным;


• Механизма, который выполняет распределительные функции.

Принцип, по которому работает поршневой гидронасос аксиального типа, основывается на том, что его основной вал, вращаясь, сообщает движение элементам блока цилиндров. Вращение основного вала насосов аксиально-поршневого типа преобразуется в возвратно-поступательное перемещение поршней, совершаемое параллельно оси блока цилиндров. Именно благодаря характеру таких движений поршня, которые являются аксиальными, насос и получил свое название.

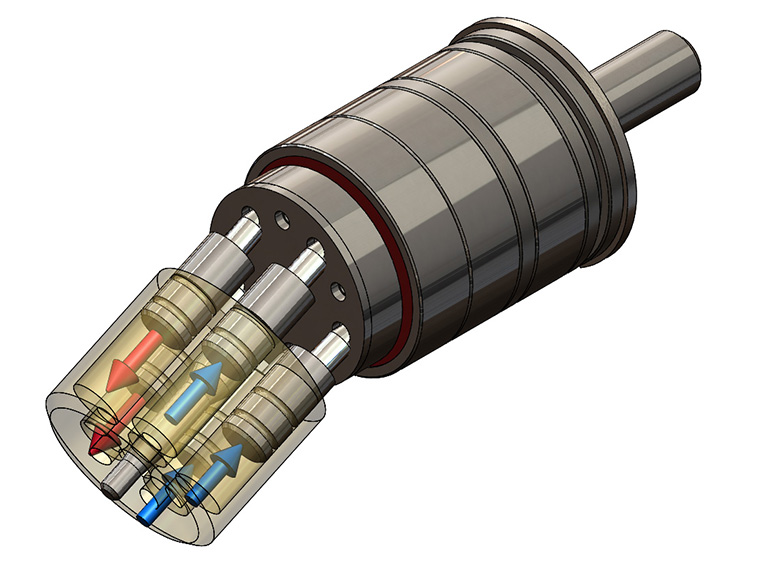

Принцип работы аксиально-поршневого гидронасоса

В результате движения, совершаемого поршнями в цилиндрах аксиально- плунжерного насоса, происходит попеременное всасывание и последующее нагнетание жидкости через соответствующие патрубки. Соединение рабочей камеры насоса с его всасывающими и нагнетающими линиями происходит последовательно, при помощи специальных окон, выполненных в распределительном механизме. Чтобы минимизировать риск возникновения неисправностей при работе блока цилиндров гидронасосов аксиально-поршневого типа, а также обеспечить надежную эксплуатацию такого устройства, его распределительный механизм максимально плотно прижимается к блоку цилиндров, а окна такого блока разделяются между собой специальными уплотнительными прокладками. На внутренней поверхности окон распределительного механизма выполнены дроссельные канавки, наличие которых позволяет уменьшить величину гидравлических ударов, возникающих в трубопроводной системе при работе насоса. Наличие таких канавок на внутренней поверхности окон распределительного механизма помогает максимально плавно повышать давление рабочей жидкости, создаваемое в цилиндрах.

Как становится понятно из вышеописанной конструкции аксиально-поршневого гидравлического насоса, его рабочими камерами являются цилиндры, расположенные параллельно (аксиально) оси его ротора, а вытеснение жидкости из таких цилиндров осуществляется за счет возвратно-поступательных движений поршня.

Видео

В сюжете – Принцип работы аксиально-поршневого регулируемого гидронасоса

Основные разновидности

По своему конструктивному исполнению поршневой гидронасос, как и гидромотор аксиально-поршневого типа, может относиться к одной из следующих категорий:

• Устройства с шайбой, устанавливаемой под определенным углом;


• Аксиально-поршневые насосы или гидромоторы, оснащенные блоком цилиндров наклонного типа.

Блок цилиндров гидромоторов и гидравлических насосов аксиально-поршневого типа, оснащенных наклонной шайбой, установлен соосно по отношению к приводному валу и при этом жестко связан с ним. Поршни, перемещающиеся в проточках рабочей камеры, опираются своей торцевой поверхностью на шайбу, которая устанавливается под углом к оси приводного вала. Принцип работы такого аксиально-поршневого насоса заключается в том, что при совместном вращении соединенных между собой приводного вала и наклонной шайбы поршни устройства начинают двигаться возвратно-поступательно, уменьшая или увеличивая таким образом объем рабочих камер.

Когда же объем рабочих камер начинает изменяться, осуществляется всасывание и выталкивание перекачиваемой через насос жидкости. Устройства с наклонной шайбой относятся к регулируемым гидронасосам, так как, изменяя угол, под которым расположена рабочая поверхность наклонной шайбы, можно менять и параметры потока перекачиваемой жидкости. Более того, при помощи такого насосного устройства можно осуществлять реверсирование подачи воды, изменяя направление угла наклона шайбы к оси приводного вала на противоположное.

Насосы аксиально-поршневого вида, оснащенные наклонной шайбой, устанавливаются в гидравлических системах, работающих под средними и высокими нагрузками.

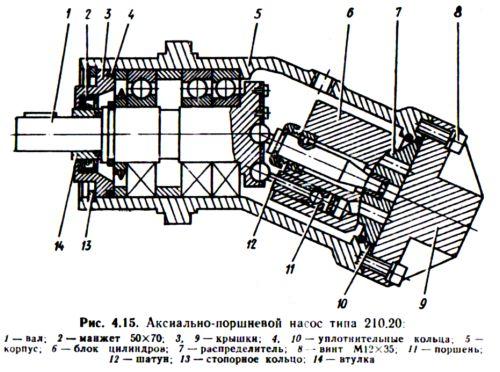

Принципиальные схемы аксиально-поршневых гидромашин

Корпус аксиально-поршневых гидравлических насосов, оснащенных блоком цилиндров наклонного типа, имеет V-образную конфигурацию, а их приводной вал выполнен в виде буквы Т. Угол, под которым блок цилиндров рассматриваемого аксиального насоса расположен к оси приводного вала, может составлять от 26 до 40°, а количество поршней доходит до 7 штук. Принцип работы такого аксиально-поршневого насоса состоит в следующем: когда начинает вращаться приводной вал, соединенный с поршнями посредством шатунных механизмов, приводится во вращение и наклонный блок цилиндров, а поршни, расположенные в аксиальных проточках, начинают совершать движения возвратно-поступательного типа, тем самым уменьшая или увеличивая объем рабочих камер.

Процесс всасывания и нагнетания перекачиваемой рабочей среды в аксиально-поршневых насосах такого вида осуществляется через специальные отверстия-окна, выполненные в распределительном устройстве, которое располагается неподвижно относительно вращающегося наклонного блока цилиндров. В отличие от паровых и радиально-поршневых насосов, в устройствах данного типа можно регулировать объем рабочей камеры. Решается такая задача регулировкой угла наклона блока цилиндров по отношению к оси приводного вала при помощи специальных механизмов.

В аксиально-поршневых насосах применяется унифицированный качающийся узел

В зависимости от того, как реализована конструктивная схема плунжерного насоса аксиального типа, он может относиться к одному из двух видов:

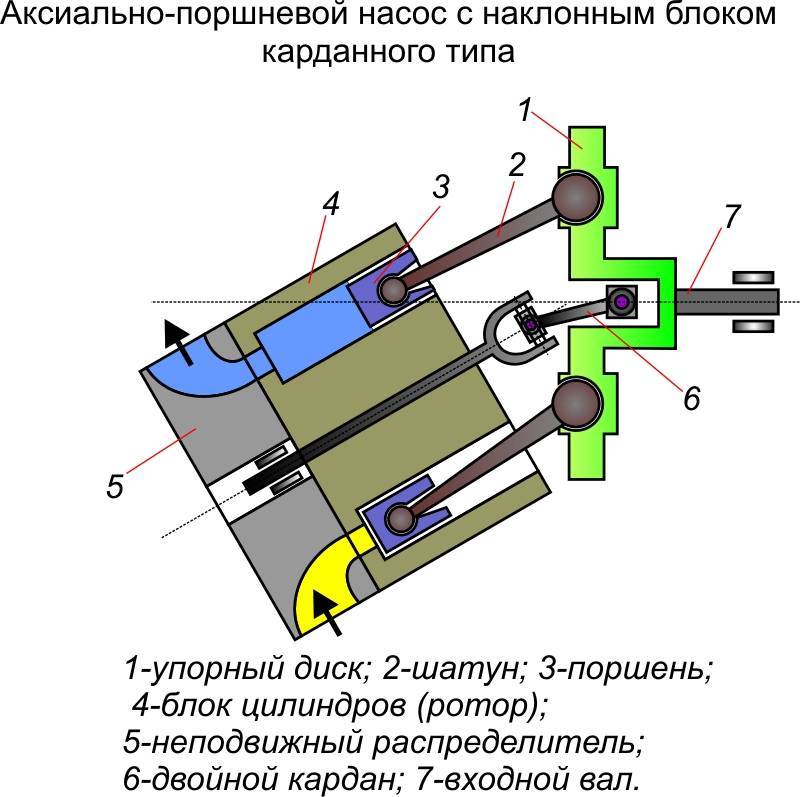

• В устройствах, оснащенных двойным несиловым карданом, достигается полное соответствие углов, измеряемых между промежуточным, ведущим и ведомым валами. При работе гидравлических насосов данной категории их валы (ведущий и ведомый) двигаются синхронно, что позволяет снизить нагрузку на карданный вал, который, взаимодействуя с диском, передает крутящий момент.


• Насосы аксиально-поршневого типа имеют конструкцию, в которой реализована схема точечного касания поршней с поверхностью наклонного диска. В таком устройстве отсутствуют карданные и шатунные механизмы, что упрощает его конструкцию. Наиболее значимым недостатком аксиально-поршневых насосов данной категории является то, что для их запуска необходимо принудительно выдвинуть поршневые элементы из рабочих камер и затем прижать их торцевую часть к поверхности наклонного диска. Между тем за счет простоты конструкции регулярное техническое обслуживание и ремонт гидронасосов данного типа не представляет больших сложностей.

Видео

В сюжете – Принцип работы аксиально поршневого насоса с наклонной шайбой

Достоинства и недостатки

Аксиально-поршневой гидромотор и гидравлический насос данного типа при сравнении с радиальными и паровыми устройствами отличаются следующими достоинствами:

• При достаточно компактных размерах и небольшом весе такие устройства обладают внушительной мощностью и достойной производительностью.


• За счет компактных размеров и небольшого веса насосы, относящиеся к аксиально-поршневому типу, при работе создают небольшой момент инерции.


• Частоту вращения выходного вала аксиально-поршневого гидромотора регулировать очень легко.


• Данные устройства эффективно функционируют даже при достаточно высоком давлении рабочей среды и при этом создают соответствующий крутящий момент выходного вала.


• В таких установках можно изменять объем рабочей камеры, чего не удается достичь при использовании гидронасосов и гидромоторов радиально-поршневых.


• Частота, с которой вращается выходной вал гидромоторов данного типа, в зависимости от модели может находиться в диапазоне 500–4000 об/мин.


• В отличие от насосов радиально-поршневых, которые могут работать при давлении рабочей жидкости, не превышающем значение 30 мПа, аксиальные установки способны функционировать при давлении, доходящем до 35–40 мПа. При этом потери величины такого давления будут составлять всего 3–5%.


• Поскольку поршни аксиальных насосов устанавливаются в рабочих камерах с минимальными зазорами, достигается высокая герметичность таких установок.


• При использовании насосов данного типа можно регулировать как направление подачи, так и давление рабочей жидкости.

Как и у любых других технических устройств, у аксиально-поршневых насосов есть недостатки:

• Такие насосы стоят достаточно дорого.


• Сложность конструктивной схемы значительно затрудняет ремонт аксиально-поршневых гидронасосов.


• Из-за не слишком высокой надежности эксплуатировать гидравлические механизмы данного типа следует только согласно инструкции, иначе можно столкнуться не только с невысокой эффективностью работы такого устройства, но и с его частыми поломками.


• При использовании насосного оборудования данного типа жидкость в гидравлическую систему подается с большой пульсацией и, соответственно, расходуется неравномерно.


• Из-за высокой пульсации, характерной для функционирования таких насосов, гидравлика, которой оснащена трубопроводная система, может работать некорректно.


• Гидравлические механизмы аксиально-поршневого типа очень критично реагируют на загрязненную рабочую среду, поэтому использовать их можно только с фильтрами, размер ячеек которых не превышает 10 мкм.


• Аксиально-поршневые гидравлические устройства из-за особенностей своей конструкции издают при работе значительно больше шума, чем модели насосов и гидравлических моторов пластинчатого и шестеренного типа.

К аксиально-поршневому типу, как упомянуто выше, могут относиться не только гидравлические насосы, но и гидромоторы. Принцип работы гидромотора практически идентичен принципу действия аксиально-поршневого насоса. Основная разница состоит в том, что совершается такая работа в обратной последовательности: в устройство под определенным давлением подается жидкость, которая и заставляет двигаться поршни гидромотора, приводящие во вращение его выходной вал.

Видео

В сюжете – Разборка и промывка гидромотора серия MR100

В продолжение темы посмотрите также наш обзор Центробежный насос — устройство, принцип действия, преимущества и недостатки

Источник
http://santekhnik-moskva. blogspot.com/2019/04/Aksialno-porshnevoy-nasos.html

принцип работы, устройство, отличие от плунжерного гидронасоса

Аксиально-поршневой насос являются важным элементом гидравлических систем, используемых в различных отраслях промышленности. Они обеспечивают высокую производительность, точность и надежность при перекачке жидкостей и газов.

Содержание

Что собой представляет гидронасос аксиально-поршневого типа

Аксиально-поршневой насос — это устройство, которое используется для перекачивания жидкостей под высоким давлением. Он состоит из цилиндрического корпуса с поршнем, который движется вперед и назад внутри цилиндра, создавая давление в жидкости и перекачивая ее через выходной клапан. Они могут использоваться в различных промышленности и сельском хозяйстве, таких как гидравлические системы, мобильная техника, а также в нефтегазовой отрасли для добычи нефти и газа.

Где они используются

Аксиально-поршневой насос нашел применение в различных областях промышленности и техники, где требуется создание высокого давления для перекачивания жидкостей:

1. Для создания давления в гидравлических системах, которые используются в строительной технике, автомобилях, самолетах и других машинах.
2. В мобильной технике, такой как краны, экскаваторы, бульдозеры и т.д.
3. Для добычи нефти и газа, перекачивания нефтепродуктов и других жидкостей, используемых в этой отрасли.
4. В системах гидроэлектростанций для перекачивания воды под давлением.
5. Для привода гидравлических систем на судах и плавучих сооружениях.
6. В системах перекачивания и фильтрации жидкостей в пищевой промышленности.

Как они работают

Аксиально-поршневой насос работает на принципе движения поршня внутри цилиндрического корпуса, создавая давление в жидкости, которая перекачивается через выходной клапан.

В основе работы такого насоса лежит закон Архимеда, согласно которому на тело, погруженное в жидкость, действует сила, равная весу вытесненной жидкости. При движении поршня внутри цилиндра он вытесняет жидкость через выходной клапан, создавая давление в системе.

Устройство и принцип действия

Устройство аксиально-поршневого насоса состоит из цилиндрического корпуса с поршнем, который движется вперед и назад внутри цилиндра, а также сальниковых уплотнений, которые предотвращают выход жидкости. Поршень приводится в движение с помощью гидравлического или электрического привода за счет приводного вала.

Принцип работы аксиально-поршневого насоса заключаются в том, что из-за угла между валом и блока цилиндра часть поршней выходит из ротора, в то же время другая часть движется в противоположную сторону параллельно ось вращения. Благодаря этому идет выдавливание и всасывание жидкости в рабочей камере. Она проходит через специальное отверстие, сделанное в основании цилиндрического блока и распределительного диска и движется дальше.

Они могут иметь различное число поршней и цилиндров, что позволяет регулировать объем перекачиваемой жидкости и давление в системе. Также существуют модификации с встроенными датчиками давления и уровня жидкости, которые облегчают контроль и управление работой.

Принцип действия аксиально-поршневого насоса, видео

Основные разновидности

Существует несколько основных разновидностей гидронасосов аксиально-поршневого типа:

1. Переменного давления (объемные) — имеют постоянное число поршней и цилиндров, но изменяют свой объем и давление путем изменения угла наклона поршней относительно его оси.
2. Постоянного давления (дисковые) — отличаются постоянным объемом. Давление регулируется за счет изменения диаметра дисковой плиты, которая управляет расходом.
3. Аксиально-поршневой регулируемый -могут изменять как давление, так и объем перекачиваемой жидкости в зависимости от изменения внешних условий. Они часто используются в системах управления и контроля, где необходимо точное регулирование давления.
4. Аксиально-поршневые насосы высокого давления. Они часто используются в системах гидравлической прессы и обработки материалов.
5. Многоступенчатые аксиально-поршневые — имеют несколько поршней и цилиндров, расположенных последовательно, друг за другом, что позволяет создавать высокое давление в системе. Они широко используются в системах гидравлического привода, таких как автомобильные тормоза и сцепления.

Технические характеристики

Характеристики наведены на примере аксиально-поршневого насоса Г15-25Р

Габаритные размеры

Устройство поршневого Г15-25Р



Достоинства и недостатки

Плюсы аксиально-поршневого гидронасоса:

1. Способны перекачивать большой объем с высокой скоростью.
2. Создают очень высокое давление, что делает их идеальными для использования в системах, где требуется большая сила.
3. Имеют высокий КПД, что означает, что они могут перекачивать жидкость с минимальной потерей энергии.
4. Изготавливаются из высококачественных материалов и имеют долгий срок службы.

Минусы аксиально-поршневого гидронасоса:

1. Высокая стоимость.
2. Сложная конструкция.
3. Трудоемкие обслуживание и ремонт.
4. Издавать более высокий шум по сравнению с другими типами.

Такие аксиально-поршневые насосы требуют более точных установок и контроля, чтобы гарантировать их эффективность и производительность.

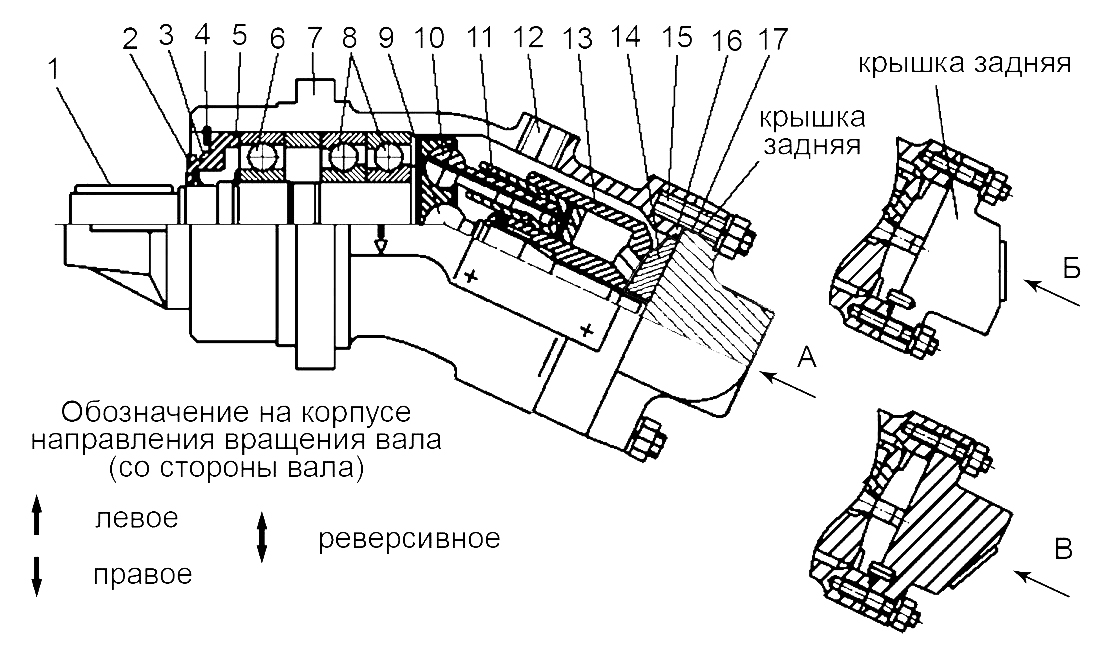

Схема аксиально-поршневого насоса

Принципиальная схема

Виды аксиально-поршневых насосов

Распределить виды можно так:

• постоянного дебита;
• переменного дебита;
• с плунжерами;
• с радиальным уплотнением;
• с угловым уплотнением.

Аксиально-плунжерный насос

Тип гидравлического, который использует плунжеры, перемещающиеся в направлении оси насоса, для перекачивания жидкости. Движение плунжеров создает давление в камерах насоса, что приводит к перекачке жидкости через выходной порт насоса.

Один или несколько плунжеров могут использоваться в зависимости от конструкции насоса. Обычно имеют высокую производительность и давление, что делает их идеальными для использования в системах, где требуется большая мощность.

В чем отличие плунжера от поршня

Отличие заключается в форме и конструкции:

1. Поршень — это цилиндрический элемент, который перемещается внутри цилиндрической камеры. Обычно имеет кольцевую форму и герметично прилегает к внутренней поверхности камеры. Движение поршня создает объем в камере, что приводит к перекачке жидкости.
2. Плунжер — это элемент, который также перемещается внутри цилиндрической камеры, но имеет цилиндрическую форму и не имеет кольцевой герметизации. Плунжер может быть снабжен уплотнительными кольцами для обеспечения герметичности между плунжером и стенкой камеры.

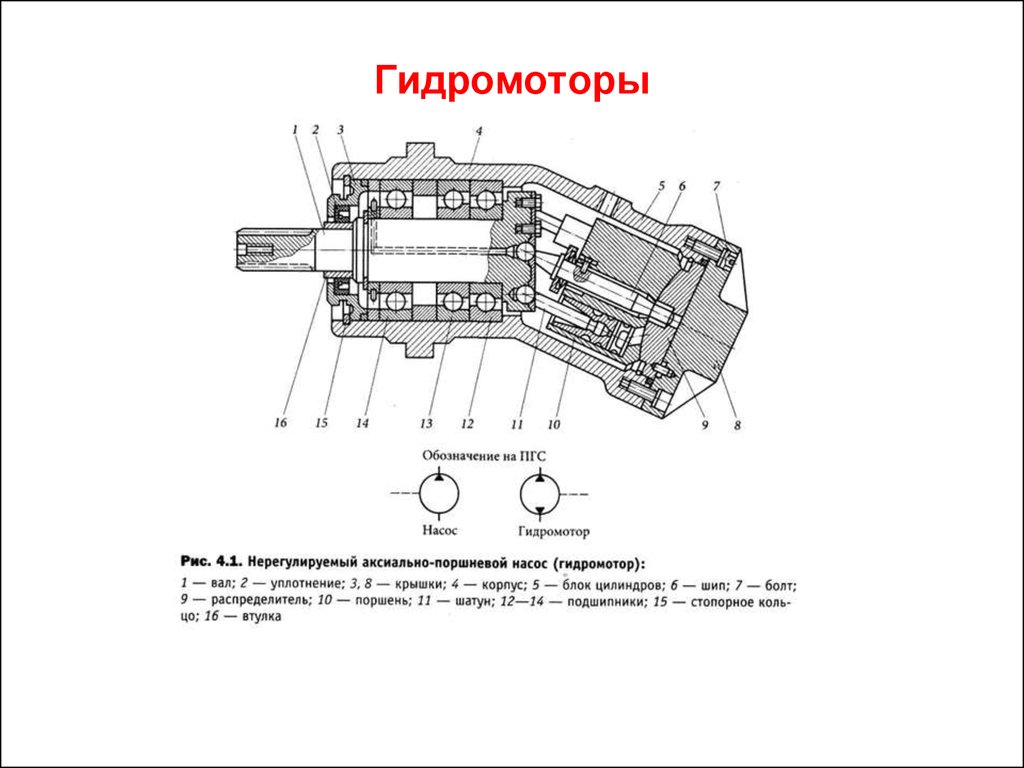

Нерегулируемые

Аксиально-поршневой насос, который не имеют встроенных механизмов регулирования расхода и давления жидкости называют нерегулируемым. Обладают постоянный выходным объемом и работают с постоянной частотой вращения. Могут обеспечить высокое давление и производительность, что делает их идеальными для использования там, где требуется высокая мощность и постоянный расход жидкости (гидравлические приводы, насосные станции, системы оборотного водоснабжения).

Нерегулируемые аксиально-поршневые насосы обычно требуют меньше технического обслуживания и могут быть более простыми в управлении, но могут также быть менее эффективными в использовании энергии в тех случаях, когда требуется регулирование расхода и давления жидкости.

С наклонным блоком

Используются для перемещения жидкости из одного места в другое. Они обеспечивают непрерывное поток при высоком давлении и являются частью системы гидравлического привода.

Основные компоненты аксиально-поршневого насоса с наклонным блоком включают в себя:

• корпус;
• поршневую группу;
• блок подшипников;
• распределительный канал;
• впускной/выпускной клапаны.

В данном типе аксиально-поршневых насосах, поршни расположены параллельно оси вращения вала, а не перпендикулярно. Кроме того, корпус имеет наклонный блок, который поворачивается вокруг центральной оси.

Принцип работы аксиально-поршневого насоса заключается в том, что вращающийся вал приводит поршни в движение вдоль блока, при этом объем жидкости, заключенный между поршнями и блоком, уменьшается, создавая высокое давление, которое выталкивает жидкость через выпускной клапан. Затем, благодаря смещению блока, объем жидкости увеличивается, и происходит ее впуск через впускной клапан.

Расчет подачи насоса с наклонным блоком

Расчет включает определение объема жидкости, который может быть выдавлен аксиально-поршневым насосом за единицу времени. Этот расчет может быть выполнен с использованием следующей формулы:

Q=(2*π*n*V)/(60*cosα)

Для более точного расчета, учитывающего факторы сопротивление трубопровода и вязкость жидкости, могут использоваться другие формулы и методы расчета.

Важно отметить, что подача может быть ограничена давлением в системе, наличием утечек и мощностью аксиально-поршневого насоса. Поэтому при проектировании системы гидравлического привода необходимо все это учесть для оптимального результата.

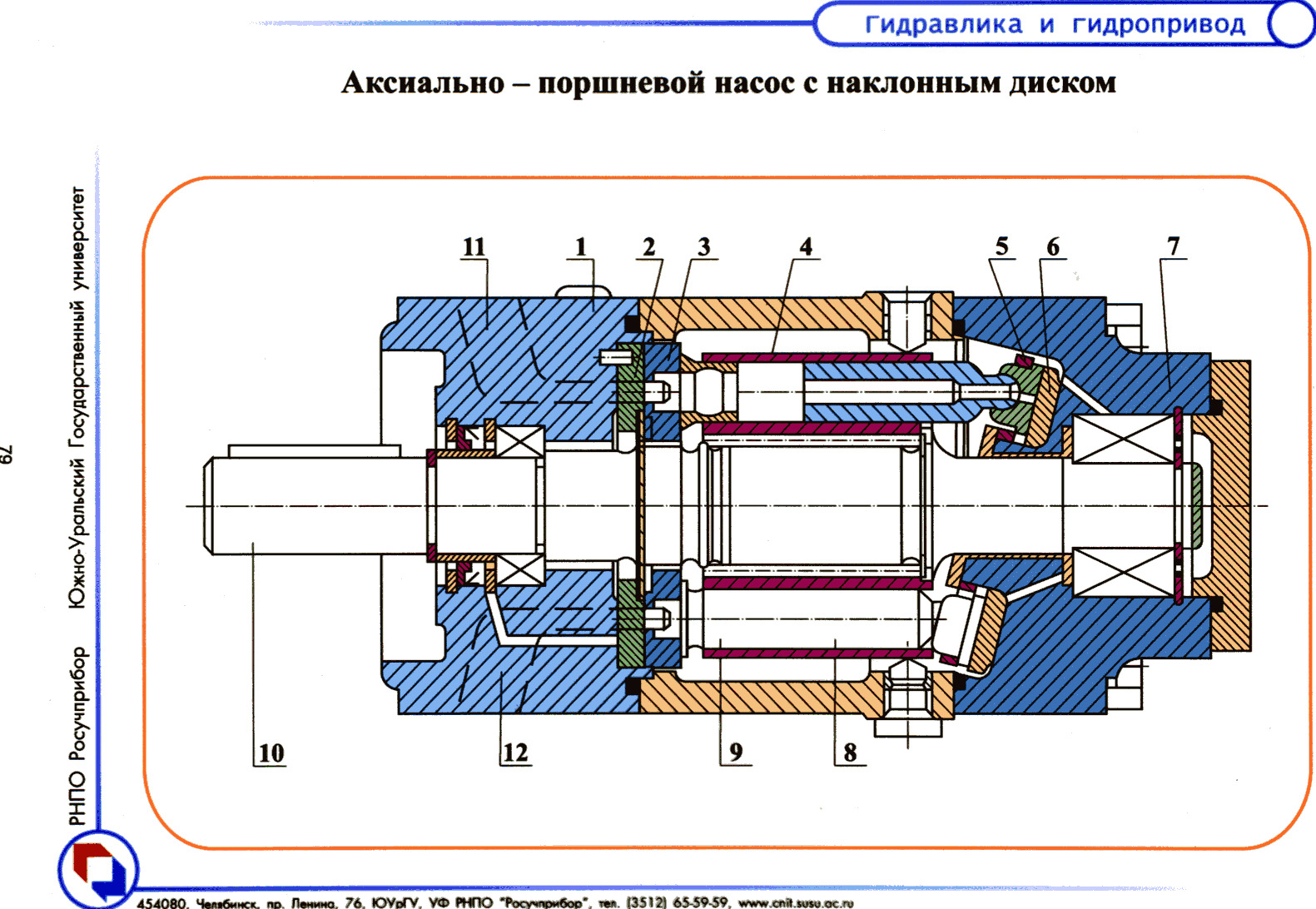

С наклонным диском

Аксиально-поршневой насос с наклонным диском — это тип гидравлического насоса, который получил свое название из-за своей основной конструктивной особенности — наличия наклонного диска.

Наклонный диск находится внутри корпуса и расположен под определенным углом к оси вращения насоса. Вдоль диска располагаются поршни, которые движутся вверх и вниз под воздействием вращающегося вала. В результате этого создается изменяющийся объем камеры, который выталкивает жидкость через выпускной клапан на высоком давлении.

Нерегулируемый аксиально-поршневой насос с наклонным диском обеспечивает высокий уровень производительности и давления в системе гидравлического привода. Однако его производительность не может быть изменена без замены поршней или других компонентов.

Поэтому этот тип аксиально-поршневого насоса применяется в тех случаях, когда требуется постоянная подача жидкости при высоком давлении, без необходимости регулирования производительности. Примерами таких могут быть системы гидравлического привода тяжелой промышленной техники, гидроэлектростанции и нефтяные и газовые скважины.

Расчет подачи насоса с наклонным диском

Расчет включает определение объема жидкости, который может быть выдавлен аксиально-поршневым насосом за единицу времени.   Выполняется по формуле:

Q=(V*n*s*cosα)/t

где Q — подача насоса (в л/мин), V — объем камеры насоса (в см³), n — число поршней, s — частота вращения насоса (в об/мин), α — угол наклона диска (в градусах), t — время на один цикл (в минутах).

Эта формула основывается на предположении, что каждый поршень имеет одинаковый объем, угол наклона диска не меняется и время на один цикл соответствует периоду вращения вала насоса.

Регулируемые

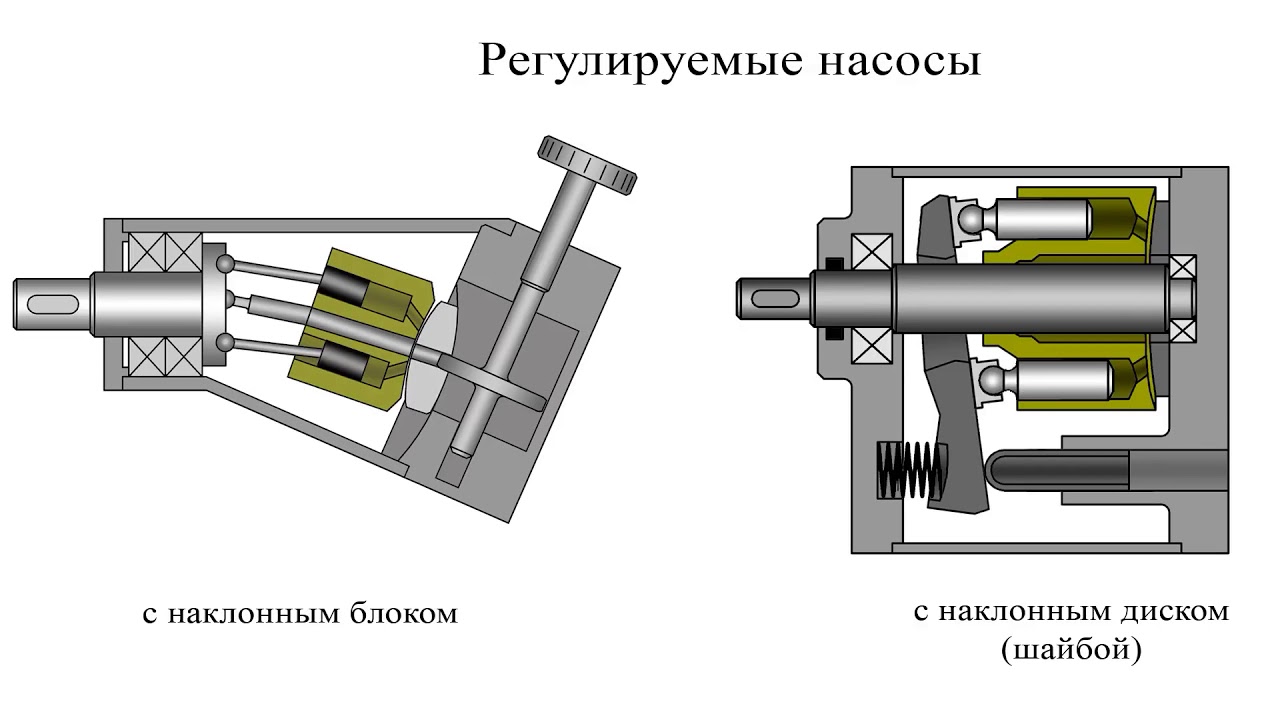

Это тип, позволяющий регулировать производительность и давление в широком диапазоне. Используются в различных системах, где требуется гибкость и точность в управлении.

Регулируемые аксиально-поршневые насосы обычно имеют двойной или тройной ряд поршней, которые перемещаются вдоль оси вращения. Они также могут иметь переменный угол наклона диска или варьировать скорость вращения вала, чтобы изменять его производительность.

Для регулировки производительности аксиально-поршневого насоса используются различные системы, включая механические, электронные и гидравлические. Некоторые регулируемые аксиально-поршневые насосы также оборудованы датчиками давления, которые контролируют подачу жидкости в зависимости от изменения.

Регулируемые аксиально-поршневые насосы широко используются в различных промышленных отраслях, включая машиностроение, автомобильную промышленность, гидроприводы для тяжелой техники. Они также задействованы в системах управления температурой и водоснабжении.

Устройство и принцип работы, видео

С наклонным блоком

Наклонный блок аксиально-поршневого насоса — это особый элемент аксиально-поршневого насоса, который устанавливается под углом к направлению оси вращения. В такой конструкции, подача жидкости может быть регулируема путем изменения угла наклона блока, что позволяет увеличивать или уменьшать выдаваемый объем. Аксиально-поршневой насос с наклонным блоком также может иметь различные методы регулировки.

Устройства широко используются в различных системах, включая гидравлические системы машин и оборудования, а также в системах управления температурой и водоснабжении. Они обычно имеют высокую эффективность и точность регулировки, что позволяет им обеспечивать эффективную работу в широком диапазоне условий эксплуатации.

С наклонным диском

Отличаются тем, что их насосный блок имеет форму диска, наклоненного под углом к направлению оси вращения. Такой дизайн аксиально-поршневого насоса обеспечивает постоянную подачу жидкости, что является особенно важным при работе в системах, где необходимо стабильное давление. Они используются в различных промышленных и технических условиях, включая:

• гидравлические системы машин и оборудования, такие как гидростанции, экскаваторы, краны и транспортные средства;
• системы водоснабжения и орошения, скважинные насосы и насосы для полива садов и огородов;
• оборудование для перекачки жидкостей, насосы для нефтепереработки, перекачки воды и сточных вод;
• системы кондиционирования и охлаждения, в том числе оборудования.

Аксиально-поршневые насосы с наклонным диском могут обеспечивать высокую производительность и давление при разных условиях эксплуатации.

Как осуществляется ремонт аксиально поршневого насоса с наклонной муфтой, видео



Как работает гидравлический поршневой насос?

30 декабря 2022 г. | импульс | Блог, Гидравлические насосы

Гидравлические поршневые насосы перекачивают жидкости в профессиональном оборудовании и промышленном оборудовании. Они известны своей высокой эффективностью и обычно используются в приложениях с высоким давлением.

Существуют также два основных типа гидравлических поршневых насосов: осевые и радиальные; оба могут иметь фиксированное или переменное смещение; фиксированный рабочий объем означает, что насос каждый раз подает одно и то же количество жидкости или газа, а переменный объем означает, что количество подаваемого газа или жидкости каждый раз может быть разным. Хотя оба считаются поршневыми насосами, каждый из них работает по-разному.

Давайте посмотрим, как работает каждый тип гидравлического поршневого насоса.

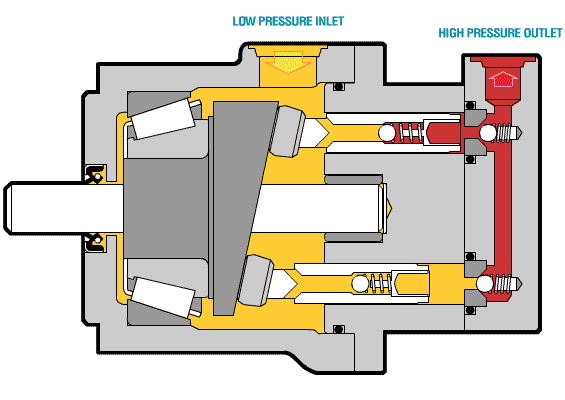

Как работают аксиально-поршневые насосы

Аксиально-поршневой насос состоит из четырех основных компонентов: вала, наклонной шайбы или изогнутой оси, блока цилиндров и пластины клапана. В блоке цилиндров расположены поршневые насосы, расположенные циклически вокруг оси приводного вала (поэтому он и называется аксиально-поршневым насосом ).

Поршни в блоке цилиндров качаются вверх и вниз при вращении приводного вала. Ход поршня будет варьироваться в зависимости от того, как он наклонен в наклонной шайбе или изогнутой оси. Когда поршни движутся в одном направлении, они соединяются с всасывающей линией, а когда они движутся в противоположном направлении, они соединяются с нагнетательным каналом, обеспечивая непрерывный поток жидкости.

Как работают радиально-поршневые насосы

Конструкция радиально-поршневого насоса существенно отличается от конструкции аксиального насоса. Радиально-поршневой насос состоит из блока цилиндров, вращающегося распределительного вала и поршней. Поршни расположены вокруг блока цилиндров радиально и расходятся от распределительного вала лучами. Вращение кулачка заставляет поршни переключаться с всасывания на нагнетание и наоборот.

Выбор между аксиально-поршневым и радиально-поршневым насосом

Как правило, выбор гидравлического насоса требует оценки применения. Вам нужно знать требования к давлению, желаемый расход, скорость, мощность и тип жидкости, которую будет перекачивать насос.

Радиально-поршневые насосы обычно могут работать со всеми жидкостями, включая минеральное масло и водно-гликолевую гидравлическую жидкость, в то время как аксиально-поршневые насосы предпочтительны для приложений с чрезвычайно высоким давлением.

Восстановленные насосы по сравнению с OEM-насосами

Хотя поршневые насосы очень эффективны и надежны, загрязнение, избыточное давление и закупорка впускного отверстия могут привести к отказу насоса. Если и когда это произойдет, вам необходимо как можно скорее заменить помпу.

При выборе помпы на замену вам придется выбирать между прямой заменой OEM и восстановленной помпой. К сожалению, прямая замена насосов и услуг OEM может потребовать значительных инвестиций. Кроме того, если у вас устаревшее оборудование, вы, возможно, не сможете найти детали насоса, необходимые для восстановления вашего оборудования.

Итак, вам нужно задать себе несколько вопросов:

1. Как долго вы готовы ждать получения помпы?
2. Ваша помпа снята с производства?
3. Какой у вас бюджет?

Если вы ищете быстрое и относительно недорогое решение, восстановленный насос — ваш лучший выбор. Однако, если время и деньги не являются проблемой, прямая замена OEM, скорее всего, будет лучшим вариантом, если производитель не снял помпу с производства.

Найдите сменные гидравлические поршневые насосы сегодня

Вам нужна помощь в поиске подходящего поршневого насоса? Обратитесь в Panagon Systems. Основанная более 25 лет назад, мы являемся ведущим в отрасли производителем гидравлических поршневых насосов и двигателей. Мы специализируемся на восстановлении насосов таких брендов, как Vickers/Eaton, Rexroth и Caterpillar, а также имеем широкий ассортимент запасных частей для насосов . Все насосы и моторы восстанавливаются на собственном производстве в Соединенных Штатах, что гарантирует их соответствие спецификациям OEM и предоставляется годовая гарантия.

Свяжитесь с нами сегодня , чтобы узнать больше о наших вариантах сменных насосов или запросить расценки.

Теги: гидравлический поршневой насос

Связанные сообщения

Вверх

Ваш выбор для замены компонентов OEM-качества

На нашем производственном предприятии установлено множество станков с ЧПУ, способных производить высококачественные гидравлические компоненты и запасные части.

Контакт

Конструкция аксиально-поршневого насоса

Какие гидравлические поршневые насосы используются для

Аксиально-поршневые насосы широко используются в мобильных и промышленных секторах. Как правило, это насосы выбора для потоков более 5 л/мин и до 415 бар, если позволяет бюджет.

Как правило, конструкция с наклонной шайбой используется для насосов, а конструкция с изогнутой осью — для двигателей, хотя в некоторых случаях это не лучшее решение.

Срок службы может достигать 10000 часов при работе с полной нагрузкой, что делает их идеальными для промышленных силовых установок непрерывного режима и тяжелых мобильных устройств. Производители, как правило, предлагают ряд различных насосов, адаптированных к стоимости и условиям эксплуатации в различных отраслях промышленности.

Трудно указать точные диапазоны давления и т. д., так как доступно очень много различных версий. Эксперты поставщиков всегда дадут рекомендации по конкретным приложениям, но это обучение предназначено для того, чтобы вы ознакомились с важными областями, чтобы вы лучше поняли и, следовательно, могли диагностировать проблемы с вашим оборудованием.

В основном аксиально-поршневые насосы используются на высокопроизводительном оборудовании, как правило, в тяжелой промышленности, непрерывной эксплуатации, под высоким давлением 315 бар и выше. Мобильные экскаваторы и колесные приводы.

В последние годы были произведены более дешевые версии, и благодаря их высокой производительности, режиму работы и чистой работе они получили более широкое распространение.

Как работают аксиально-поршневые насосы

Аксиально-поршневые насосы обычно имеют 9поршни, которые вращаются вокруг центрального приводного вала. Когда поршни вращаются, они движутся против наклонной шайбы или изогнутой оси, что заставляет их двигаться вверх и вниз вдоль оси насоса. Когда поршни втягиваются, они позволяют жидкости под напором резервуара заполнить увеличивающийся объем. Когда поршни проходят верхнюю мертвую точку, порт всасывания закрывается, а порт нагнетания открывается, так что выдвигающиеся цилиндры могут выталкивать жидкость.

В насосах с переменным рабочим объемом изменяется наклонная шайба или угол наклона оси. По мере уменьшения угла ход поршня уменьшается, и, следовательно, выходной поток уменьшается до .

Одним из основных преимуществ поршневых насосов является отсутствие соприкасающихся частей. Если гидравлическое оборудование всегда может работать с пленкой гидродинамической жидкости между его движущимися частями, тогда можно избежать контакта металла с металлом, и теоретически устройства будут служить вечно.

Различные типы аксиально-поршневых насосов

Существует множество различных конструкций поршневых насосов, каждая из которых удовлетворяет требованиям различных рынков или машин. Хотя большинство из них были очень хорошими, Rexroth уже много лет доминирует на рынке со своей продукцией. Это не обязательно потому, что их насосы работают лучше, но они, безусловно, работают так, как требуется, и по самой низкой цене. Одним из их ключевых преимуществ является технология успешного соединения поверхностей CuNi со стальным башмаком. И, финансируя развитие в производстве и дизайне от высоких продаж до мобильного подразделения, Rexroth смогла предоставить версии с улучшенными характеристиками по разумной цене для промышленных рынков.

Несмотря на то, что они выполняют идентичные функции, между мобильными и промышленными насосами могут быть существенные различия. Стоимость имеет решающее значение для мобильных приложений, поэтому размеры компонентов сведены к минимуму. Потери регулятора давления также сведены к минимуму для снижения расхода топлива, но поскольку количество автомобилей велико, у производителей есть время проверить и подтвердить, что всего достаточно. Для промышленного применения производители могут предложить только один насос для удовлетворения всех условий, поэтому давление управления насосом и подшипники должны быть достаточными для выполнения самых жестких условий, для которых они предназначены.

Для разных машин требуются разные функции и рабочие характеристики, поэтому вы увидите ряд различных типов насосов, используемых на разных рынках. Например, Parker «Gold Cup» существует уже много лет и благодаря своей прочной конструкции идеально подходит для морских гидросамолетов, где он имеет проверенную историю производительности и срока службы, однако его размер и цена ограничивают его использование в других целях. Приложения.

Точно так же внутренняя механика поршневых насосов с изогнутой осью делает их в целом более подходящими для двигателей, чем насосы, а конструкции с наклонным диском больше подходят для насосов, чем для двигателей. Хотя конструкция с изогнутой осью подойдет и для того, и для другого.

Советы по эксплуатации и обслуживанию

Поверхности автомата перекоса требуют исключительного качества отделки для эффективной работы. Любые повреждения могут быть незаметны невооруженным глазом, поэтому, если вы видите канавки или повреждения, у вас определенно проблема. Сервисные инженеры с уверенностью сообщили мне, что повторная обработка самой тонкой мучной бумагой может исправить легкие повреждения, хотя производители скажут, что вы не можете (если, возможно, вам не повезет).

Критические значения давления всасывания и корпуса. Поршневые башмаки, используемые в насосах с наклонной шайбой, являются ключевой частью конструкции, определяющей максимальные пределы производительности. Внутреннее давление поршня подается на поверхность подшипника, поэтому, если давление всасывания слишком низкое или давление в корпусе слишком высокое, пленка жидкости может разрушиться и произойдет контакт с металлом. Чрезмерная скорость или пики или градиенты давления подачи также могут вызвать «подпрыгивание», что приведет к преждевременному отказу насоса. Ищите потертости на краях тапочек или лицевых сторонах тапочек. В конструкциях с изогнутой осью вместо тапочек обычно используются мячи. Это позволит им работать на более высоких скоростях, поскольку они не полагаются на давление, чтобы удерживать их в контакте с автоматом перекоса.

При превышении скорости насоса или ухудшении качества жидкости первыми признаками, которые вы можете увидеть, являются маркировка или обесцвечивание боковых сторон поршней. Как только внутри поршневого насоса началось повреждение, оно может быстро ускориться и привести к катастрофическому отказу. Единственным решением является замена всей поворотной группы.

Всегда проверяйте, что поршневые насосы полностью заполнены всасывающими линиями и корпусами перед запуском. Всегда проверяйте правильность направления электродвигателя перед запуском, так как неправильная работа может повредить большинство насосов.

Как определить аксиально-поршневые насосы

Подробно ознакомьтесь с техническими данными производителя и убедитесь, что ваше приложение соответствует всем рекомендуемым рабочим ограничениям. Сюда входят:

Постоянное и пиковое давление

Выходная мощность в реальных рабочих условиях

Максимальная скорость

Давление всасывания и давление в корпусе, а также необходимость промывки корпуса

Расчет срока службы подшипника

Снижение номинальных характеристик типа жидкости

Типичная рабочая характеристика

Некоторые из основных внутренних особенностей насосов:

Конструкция поршня – сплошная, полая или с поршневыми кольцами. Конструкция и вес поршней оказывают большое влияние на эффективность насоса. Конструкция Parker F11 с облегченной головкой и неподвижными шариками позволяет развивать значительно более высокие скорости, чем насосы с наклонной шайбой с их более длинными и тяжелыми поршнями.

Некоторые насосы и двигатели могут вращаться не по центру, что означает, что они могут обеспечивать поток или вращать приводной вал в обоих направлениях. Они обычно используются в замкнутых системах приводов мобильных транспортных средств.

Конструкции с изогнутой осью, как правило, имеют гораздо более тяжелые подшипники вала, чем насосы с наклонным диском. Это связано с тем, что они чаще используются в качестве моторных приводов и должны воспринимать колесные нагрузки на свой вал. Насосы с наклонной шайбой, с другой стороны, обычно приводятся в действие через гибкие муфты, которые устраняют любые боковые нагрузки, поэтому размер внутреннего подшипника рассчитан только на то, чтобы воспринимать внутренние нагрузки от динамических сил и сил нагрузки от давления.

Уровень шума может быть проблемой для поршневых насосов. Шум создается разрывами в потоке, т.е. когда поршни движутся вперед и назад, они создают пульсирующий поток, который проходит во всю гидравлическую систему и вибрирует или исходит от других компонентов, расположенных дальше по контуру. Эта прерывистость потока дополнительно усложняется портом подачи, который соединяет и разъединяет каждый поршень по мере его вращения. Время открытия и закрытия может создать другие, более высокочастотные разрывы потока. Часто для разных условий эксплуатации доступны разные синхронизирующие пластины. приложения с фиксированной или переменной скоростью.

Давление в линии утечки картера имеет решающее значение для контроля баланса давления башмака по отношению к давлению всасывания. Следует соблюдать осторожность при работе с некоторыми контроллерами насосов, так как клапаны выходят в корпус насоса и могут создавать опасные скачки давления. Убедитесь, что дренажные линии картера имеют достаточный размер. Одним из возможных решений может быть использование более податливого прозрачного пластикового шланга для линии утечки картера, который будет демпфировать эти пики, прежде чем повредить тапочки.
