Приспособления для разметки – ПРОИНСТРУМЕНТ

Разметка представляет собой перенесение определенного контурного изображения на заготовку. Ее используют широко и повсеместно, хотя разметка – трудоемкий процесс. Разметка бывает двух основных типов:

1. Плоскостная.
2. Пространственная.

Плоскостная наносится на единую поверхность, а пространственная – на несколько поверхностей заготовки. Линии и точки разметки наносят специальными разметочными инструментами. Какой бывает разметочный инструмент, используемый слесарями – читайте в предлагаемом обзоре.

Приспособления для разметки

1. Чертилки – вид инструментов для данной операции. Это стержни заостренной формы, которыми наносятся метки. Чертилки применяют с направляющими инструментами. Существует несколько разновидностей чертилок, чаще всего встречаются:

• Круглые чертилки. Один край у них заострен и закален, противоположный – кольцеобразно загнут.
• Чертилки с отогнутым концом заострены с двух сторон, причем одна из них иногда загнута под 90 градусов относительно стрежня, имеющего утолщение в средней части.
• Чертилки со вставной иглой устроены подобно часовым отверткам.

2. Рейсмасы используют для параллельной разлиновки, с их помощью также контролируют положение заготовки перед пространственной разметкой. По своей конструкции это – чертилки, прикрепленные к основанию, которые можно свободно двигать и направлять. Высокоточную обработку обеспечивают штангенрейсмасы со шкалами. Но чаще всего применяются масштабные линейки или концевые меры длины, позволяющие достаточно точно выполнить работу.
3. Разметочные циркули (как и чертилки, их используют для разметки на единой плоскости) позволяют переносить на заготовки размерные параметры, проводить дуги и окружности перед изготовлением таких деталей, как авиационные пропеллеры, делить углы и отрезки, замерять размеры. Циркули также бывают двух типов:

• Стандартного.
• Пружинного.

Стандартный инструмент фиксируется для перенесения размера, пружинный используют для высокоточной установки. Оба варианта оборудованы дуговой частью и винтом, чтобы фиксировать инструмент. Ножки имеют заостренную форму и оснащены закаленными иглами.

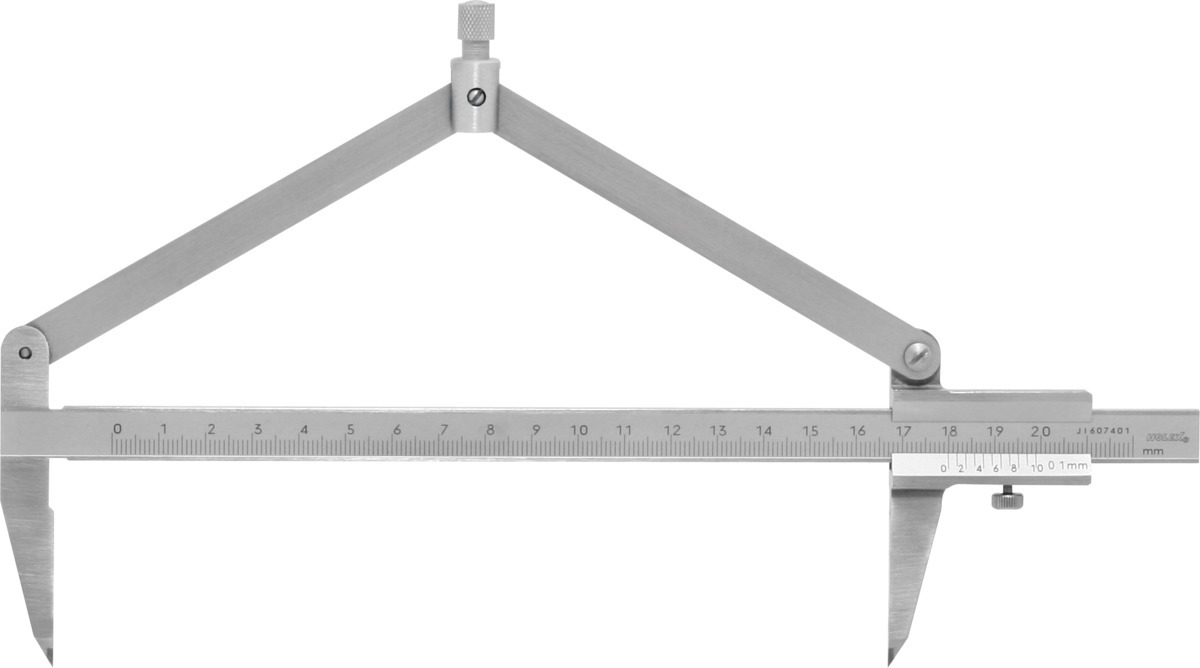

Для того чтобы наносить высокоточную разметку и окружности большого радиуса применяют специальный штангенциркуль. Его отличие от стандартного заключается в том, что штангенциркуль имеет микрометрический винт. Он оборудован линейкой-штангой с парой ножек с иглами. На ножке есть нониус, а перемещаемая по линейке игла позволяет чертить вертикально ориентированные окружности.

Вышеперечисленный инструмент применяют по металлу.

4. Отволоку используют, чтобы размечать объекты из древесины, при этом метки наносятся на края данных деталей. Ее конструкция включает брусок из дерева 400х50 мм. Ближе к одному его краю имеется чертилка (подвижная игла или иной заостренный объект).
5. Скобу используют, чтобы формировать проушины и шипы. Она представляет собой также брусок из дерева с гвоздями, установленными сообразно размерности нужных деталей.

Вспомогательный инструментарий

1. Когда наносится разметка на заготовку, специалист использует большой ассортимент вспомогательных инструментов различной конструкции и предназначения.
   • Разметочный угольник применяется при разметочных работах обоих видов, он помогает выровнять заготовку, применяется на листах и полосах. Чаще всего он устроен в виде бруска 20х30 мм и линейки 5х30 мм, которая встроена под углом 90 градусов в торцевой край бруска.
   • Используются также угольники-центроискатели, с помощью которых размечают торцы цилиндрических объектов. Они представляют собой пару скрепленных под углом планок и линейку, пропущенную сквозь центральную часть, все это фиксируется соединительной планкой.
   • Схожим образом устроен центроискатель-транспортир. Он тоже оснащен линейкой с подвижным угольником. Подобно предыдущему устройству (угольник-центроискатель), данное приспособление позволяет определять центральную точку торца детали круглого сечения. Кроме того, его помощью можно сверлить деталь под углом.
   • Малка – это шаблонное приспособление, позволяющее менять измеряемый угол. Ее конструкция базируется на бруске-прямоугольнике. С одной его стороны зафиксирована линейка, противоположный имеет скос под 45°.
   • Ерунок имеет лишь незначительные отличия от малки – его колодка оснащена линейкой, которая поставлена под углом 45°. Его применяют, чтобы размечать углы 45° и 135°.
   • Нутрометр используют, чтобы замерять пазы, внутренние поверхности и т.д. Приспособления данного типа работают схожим образом с радиусометрами и бывают различной компоновки и устройства. В частности, индикаторный нутрометр имеют в своей конструкции устройство измерения и головку-индикатор, как правило, это часовое устройство, оборудованное 2 шкалами. Микрометр-нутрометр устроен в целом точно так же, как микрометр стандартной конструкции. В его конструкции присутствуют барабан и микрометрический винт, стебельная часть с наконечником-измерителем, стопорное устройство и колпачок-предохранитель.
   • Знакомый многим метр складной конструкции состоит из нескольких небольших линеек, соединенных шарнирным способом и применяется как инструмент для самых различных замеров.
   • Метр рулеточного типа имеет отличия от стандартного метра – на его линейках присутствует также миллиметровая шкала. Инструмент может храниться в глухой либо открытой емкости. Его ленточная шкала представляет собой желоб-линейку, которая в развернутом виде становится прямолинейной.
   • Масштабный высотометр используют, чтобы замерять параметры плоскостей и отверстий. В его конструкции присутствует стойка, на которой зафиксирована шкала. Последняя, в свою очередь, оснащена рамой, способной двигаться, и собственной перемещаемой шкалой.
   • Чтобы размечать и замерять углы, используют транспортир. Это круг из металла, на котором имеется разметка. Транспортир оснащен рычажным приспособлением с нониусом, подсоединенным к центральной части инструмента.

Вспомогательные устройства

1. Вдоль рисок размещены углубления в виде точек – их называют «керны». Они являются необходимым средством измерений по двум причинам. Первая из них – такой разметкой визуально удобнее пользоваться. Вторая причина – с помощью точек-кернов можно удобно фиксировать инструмент в процессе его эксплуатации, что положительно сказывается на его точности. Чтобы наносить эти керны, разработаны различные специальные инструменты.В первую очередь, это кернеры. Конструкция их может быть весьма различной. Наиболее простая конструкция кернера представляет собой круглый в сечении стержень с заостренным краем повышенной твердости. При работе с таким инструментом используются слесарные молотки малого веса (до 200 грамм) соответственно с заданной глубиной наносимой на поверхности точки.Кернеры особой высокоточной конструкции имеют в своем устройстве трехногую стойку. Используются также разновидности кернеров, оборудованные специальным грузом, чтобы воздействовать с его помощью на стержень.Для наглядного примера подобного разметочного инструмента узкой специализации вашему вниманию предлагается модель кернера Ю. В. Козловского. Данное устройство отличается высокой производительностью и хорошей точностью, его часто применяют для кернения, когда производится разметка, чтобы поделить окружность. Кернер описываемого типа в некоторых случаях бывает оснащен внутренним бойком и пружиной, размещенными в его корпусе. Чтобы фиксировать боек в ходе настройки предусмотрена втулка с резьбой. Ножки фиксируются на инструменте с помощью винтовой фиксации и пружины. Наличие гайки позволяет синхронно их перемещать. Ножки также оборудованы сменными иглами, которые тоже фиксируются гайками.Следует также отметить кернер автоматической конструкции. Стержень этого приспособления помещается внутри его корпуса, в котором также находится пара пружин и ударник с сухарем. Действует такое приспособление нижеследующим способом. Когда происходит нажим на стержневую часть, противоположный край стержня нажимает на сухарь. Из-за этого поднимается ударник и происходит сжатие пружины. Достигнув заплечника, сухарь отводится от стержня. В итоге пружина разжимается, происходит удар ударника по стержню, а пружина полностью расправляется, восстанавливая свое первоначальное положение. Данная схема автоматической работы кернера существенно облегчает труд специалиста, поскольку в этом случае ему вообще не требуется молоток.Специфика конструкции электрического кернера заключается в наличии в его устройстве катушки с проволочной обмоткой и электрических контактов. Все остальное идентично вышеописанным типам инструментов данного типа. Когда происходит нажатие этим инструментом, замыкается при помощи пружины электроцепь, ток идет по катушке, создавая магнитное поле. Под его воздействием ударник приходит в движение и ударяет по стержню. Когда кернер отводят от заготовки, происходит размыкание цепи, ударник возвращается в первоначальное состояние.Чтобы кернить торцевые части цилиндрических объектов создан специальный инструмент – колокол. С его помощью можно обрабатывать заготовку, не размечая ее.

   Чтобы визуально обозначить разметку, применяется ее окрашивание с помощью особых составов. Их выбор соответствует материалу и специфике формы заготовки. Чаще всего используются лакокрасочные смеси быстрой фиксации, меловой раствор в воде и т.д. Наряду с ними нужны специальные приспособления, чтобы монтировать и кантовать металлические заготовки.

   Плиты для разметки представляют собой плоскости из чугуна, на которых имеются канавки небольшой глубины, рассекающие поверхность данных плит на квадраты. Плиты тщательно обрабатывают в соответствии их предназначению, их также выпускают различной размерности для соответствующих заготовок. Такого рода приспособления устанавливают на подставках или тумбах. Большие плиты ставят на особые фундаменты из кирпича.

   Во избежание поломок части таких плит укладывают на подкладки (чугунные детали разной размерности и формы), разметочные ящики (их применяют для обработки заготовок сложной формы) либо на небольшие домкраты, оборудованные наклонными головками, чтобы регулировать высоту положения заготовки.

   Разметочные призмы обладают 1-2 выемками и бывают двух типов: стандартные и высокоточные. В зависимости от типа их делают из стали или чугуна соответствующих марок.

   Для того чтобы замерять высоту позиции заготовки, используют разметочные клинья. Для той же цели служат и домкраты – но с более массивными объектами. Уровень с отвесом используют, чтобы соблюсти необходимое положение заготовок. Он представляет собой треугольный предмет, снабженный отвесом.

Заключение

1. Как мы можем видеть, в ходе различных слесарных операций применяются разнообразный измерительный и разметочный инструмент для измерения и разметки, но технически сложные устройства обеспечивают более точную и комфортную обработку заготовок.
