Принцип работы гидроцилиндра: Устройство и принцип действия гидроцилиндра

Содержание

Основные понятия гидроцилиндра – расчет, схемы, устройства и принцип работы



Гидравлическим цилиндром является гидродвигатель объемного типа с возвратно-поступательным простоем выходного звена. Данный тип устройств, гидроцилиндры, широко используются в качестве недисциплинированных механизмов разнообразных гидравлических машин. По конструктивной схеме и принципу работы данные агрегаты обладают обширным применением и классифицируются по полному соответствию с ГОСТ 17752—81.

В зависимости от направления активизации рабочей жидкости, гидроцилиндры делятся на две группы: одно – и двухстороннего действия. На основной орган гидроцилиндра принципа одностороннего действия – существует возможность жидкости оказывать давление исключительно с одной стороны, принцип работы можно увидеть на рисунке 1 (а, г, д).

В данных гидроцилиндрах движения рабочего поршня в одну сторону происходит благодаря жидкости, которая подводится в полость, а возвратное перемещение – вторым методом – за счет пружины (рис.

1, а), либо груза с весом при вертикальной направленности движения поршня (рис 1, д). Движение действующего органа цилиндра двухстороннего действия во всех направлениях осуществляется благодаря рабочей жидкости (рис 1, б, в). В данных гидроцилиндрах жидкость будет подводиться как в правую, так и в левую полость.

Также гидроцилиндры разделяются на конструкции основного рабочего органа. Максимально распространенный вариант гидроцилиндра, это агрегат с основным органом в виде плунжера или поршня, необходимо отметить, что поршневые гидроцилиндры возможны в двух вариантах: одно- и двухсторонним штоком. Однако необходимо отметить, что гидроцилиндры с плунжерами возможны только с односторонним действием и с односторонним штоком.

По схематической особенности выходного звена данные агрегаты подразделяются на телескопические-многоступенчатые и одноступенчатые. Одноступенчатые цилиндры продемонстрированы на рисунке 1 (а, г). Гидроцилиндры телескопические сконструированы как несколько вставленных поршней друг в друга.

В качестве примера на рисунке 1 (д) нарисована схема телескопического двухстороннего гидроцилиндра одностороннего действия. В данном гидроцилиндре выдвигаются поршни в последовательной схеме друг за другом.

Совершенный КПД данных агрегатов изначально определяется механическим КПД, который в большинстве случаев для этих конструкций составляет от 0,85 до 0,95. Непосредственные потери в гидравлических цилиндрах почти отсутствуют, и данный гидравлический КПД (η0 = 1). Полные потери в представленных агрегатах могут присутствовать в зазоре между цилиндром и поршнем. Тем не менее, при уплотнении данного места манжетами или резиновыми кольцами они излишни малы. В таком случае объемный КПД можно считать максимально приближенным к единице (η0 = 1).

Если рассчитывать перепад давления на гидроцилиндре необходимо использовать две главные формулы. Стоит рассмотреть их более подробно, для ознакомительного примера мы возьмем гидроцилиндр двухстороннего действия, который имеет односторонний штоком (рисунок 2).

Первая связывает силу F, которая располагается на штоке, а также перепад давления на цилиндре (ΔP = Р1 – P2). Для упрощения можно использовать: F= ΔP*S*ηм. В данной формуле S является эффективной площадью, на которою воздействует подводимое давление.

При передвижении жидкости с левой стороны в правую сторону, на данной схеме (рис. 2), тогда данной площадью является поршневая площадь (S-Sп), а при возвратном движении – поршневая площадь за минусом площади штока (S=Sп-Sш). Также следующая формула будет связывать скорость движения и расход: Q=Vп*Sп*1/η0, также ее можно представить в виде: Q´= Vп*(Sп-Sш)*1/η0

Два варианта записи формулы обуславливается тем, что расходы до гидроцилиндра и после него не одинаковы. Для более детального понимания необходимо представить следующее: поршень, на схематическом рисунке 2, переместился от изначального положения на расстояние L вправо. В этом случае в левую полость цилиндра поступил определенный объем жидкости (W= Sп*L), в то время как из правой полости он был оттеснен меньшим объемом (W´= (Sп-Sш)*L).

Из данного соотношения двух объемов W и W´ следует то, что расходы до гидроцилиндра связанны с расходами после зависимостью (Q / Q´ = Sп / (Sп-Sш)). Аналогичен пример с гидроцилиндром, имеющим двухсторонний шток – Q = Q´.





Принцип работы гидроцилиндра – ГИДРОТЕМА

Гидроцилиндры – это разновидность гидромашин, которые преобразуют гидравлическую энергию жидкости в энергию механическую, то есть поступательные и возвратные движения, передаваемые штоку (плунжеру, поршню). Относят устройства к типу объемных гидродвигателей.

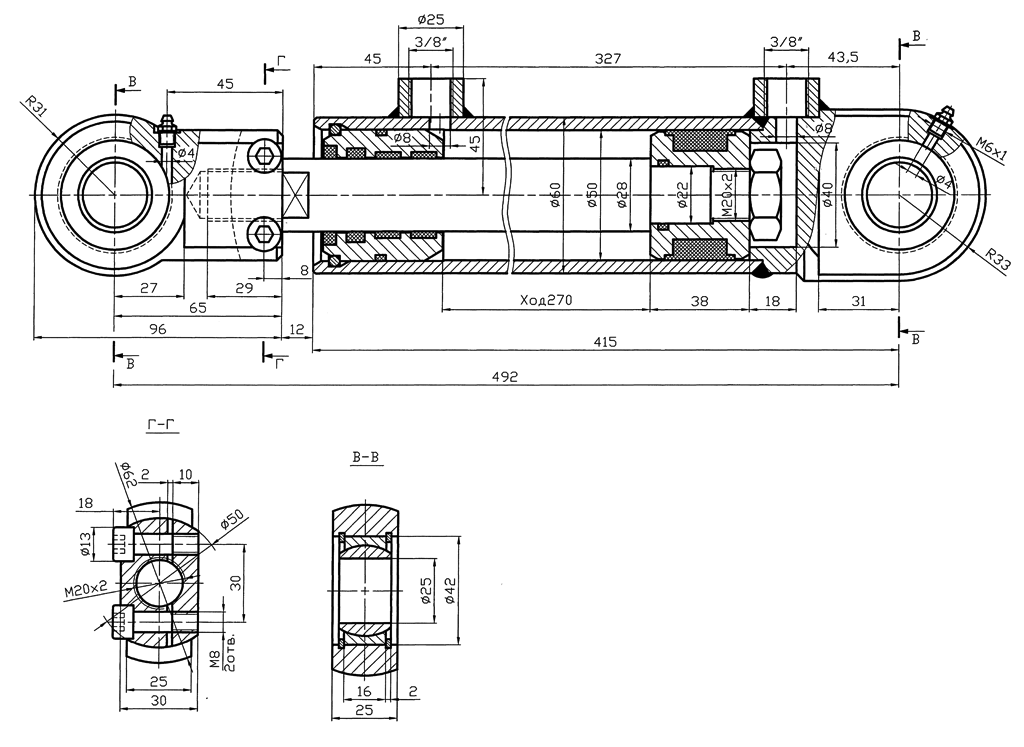

Конструкция гидроцилиндра

  • шток, служащий для передачи усилия от поршня к объекту воздействия;
  • гильзу – камеру, внутри которой шток совершает линейные перемещения;
  • поршень – это подвижная часть агрегата, придающее движение штоку;
  • крышки, которые образуют герметичное пространство внутри устройства;
  • грязесъемник. Его устанавливают на передней крышке для защиты от проникновения в полость камеры грязи и влаги:
  • манжеты и уплотнители, которые позволяют плотно фиксировать детали и предотвращают протечки масел и технических жидкостей;
  • направляющие кольца, обеспечивающие линейное перемещение штока в полости цилиндра;
  • бонки, позволяющие подключать гидроцилиндр к магистралям, трубам.

Поршневая полость – это часть внутреннего пространства между задней крышкой и поршнем, штоковая – пространство между передней крышкой и штоком.

Принцип работы заключается в том, что давление жидкости в поршневой камере воздействует на шток, который выполняет линейное движение и создает усилие, прилагаемое к исполнительному органу. Управление скоростью хода штока осуществляют через гидропривод или гидрораспределитель, который устанавливают между насосом и устройством. Как только в штоковой полости создано высокое давление, оно заставляет поршень перемещаться и выталкивать шток. При перемещении жидкости из поршневой камеры в штоковую шток осуществляет возвратное движение. Такая картина характерна для гидроцилиндров двустороннего действия: в односторонних за возврат поршня и штока отвечает пружина.

При прямом движении за счет большего размера эффективной площади поршень движется медленнее, но производит большее усилие, чем при обратном. Для компенсации такой разницы можно воспользоваться иной конструкцией – гидроцилиндром с двухсторонним штоком.

Преимущественные характеристики гидроцилиндров для всех типов и моделей заключаются в том, что устройства просты в монтаже, адаптивны к условиям применения за счет регулировки нагрузок, возможно частичное автоматическое управление, например, при использовании предохранительных клапанов, имеют компактные габариты и при том способны развивать серьезные по величине усилия.

Читайте также:

принцип действия, устройство и применение

Данный прибор в общем смысле представляет из себя объемный двигатель с возвратно-поворотными или возвратно-поступательными движениями. Принципы работы гидроцилиндра широко используются в космонавтике, авиации, строительстве дорог, а также на подъемно-транспортных машинах и в землеройной отрасли. Механизм нашел применение в различном оборудовании, включая кузнечнопрессовые машины и металлорежущие станки.

Описание устройства

Если рассмотреть простейший случай, то можно сказать, что гидроцилиндр — это гильза в форме цилиндрической трубки с внутренней поверхностью, подвергшейся тщательной обработке. Внутри устройства находится специальный поршень с манжетами в виде уплотнений из резины. Последние служат для того, чтобы рабочая жидкость не перетекала через разделенные полости цилиндра. В эксплуатации применяются особые минеральные масла. Устройство и принцип работы гидроцилиндра подразумевают подачу жидкости в полость. Поршень получает определенное давление и начинает перемещаться.

Правильный подбор устройства предполагает знание некоторых важных характеристик. Для начала следует выбрать подходящий диаметр поршня, то есть значение толкающего или тянущего усилия гидроцилиндра. Немалую роль играет также и значение диаметра штока. Выбирается этот параметр в зависимости от требуемой грузоподъемности и уровня динамической нагрузки. При неверно подобранном значении возможно изгибание штока в процессе эксплуатации. Ход поршня, в свою очередь, влияет на направление движения рабочего органа и общие размеры устройства в разложенном состоянии. В собранном виде габариты определяются расстояниями по центрам. Способ крепления гидроцилиндра зависит от его конструктивного исполнения.

Общий принцип работы

На полированную поверхность стержня передается усилие от поршня через шток. Правильное направление определяется при помощи грундбукса. Процессы подвода и отведения рабочей жидкости в цилиндре происходят через две укрепленных в гильзе крышки. Также у штока присутствует уплотнение из нескольких манжет. Первая из них служит для предотвращения утечки рабочей жидкости из гидроцилиндра, а вторая собирает попадающую внутрь грязь. Подвижный механизм и шток на резьбе соединяются специальной деталью или проушиной, которая обеспечивает подвижное закрепление корпуса агрегата.

Существует два основных принципа работы гидроцилиндра — с управлением при помощи гидрораспределителя или благодаря определенным средствам для регулировки гидравлического привода. При этом все действующие механизмы изготавливаются с повышенными показателями прочности и надежности. Конструктивные элементы вроде цилиндра и блока управления функционируют при высоких давлениях до 32 МПа. Для того чтобы лучше понять механизмы действия таких агрегатов, следует рассмотреть их основные актуальные разновидности.

Гидроцилиндры одностороннего действия

В таких устройствах шток выдвигается посредством давления рабочей жидкости в полости поршня. Возвращение в исходное положение осуществляется пружинным усилием. Если сравнивать с принципом работы двухстороннего гидроцилиндра, то можно отметить один важный нюанс. При прочих равных усилие в одностороннем агрегате создается меньшее. Это происходит за счет того, что прямой ход штока подразумевает необходимость преодоления силы упругости пружины в рассматриваемом механизме.

Ярким примером гидроцилиндра одностороннего действия может служить обыкновенный домкрат. В данном случае пружина применяется в качестве основного возвратного элемента. При этом в ряде случаев вовсе нет нужды в использовании этой детали. К примеру, возврат может происходить за счет силы тяжести поднятого груза, другого агрегата или же посредством приводного механизма.

Гидроцилиндры двустороннего действия

Здесь рабочая жидкость также создает давление на шток. В качестве полости гидроцилиндра выбирается, соответственно, поршневая или штоковая. Прямой ход способен создавать большее усилие, однако скорость движения рабочей жидкости получается меньшей. При обратном движении картина ровно противоположная.

Такой принцип работы гидроцилиндра двухстороннего действия основывается на разнице в площадях, к которым происходит непосредственное приложение силы давления рабочей жидкости. Подобные устройства повсеместно встречаются, к примеру, при операциях подъема и опускания отвалов у большинства бульдозеров. Главную роль при этом играет эффективная площадь поперечного сечения.

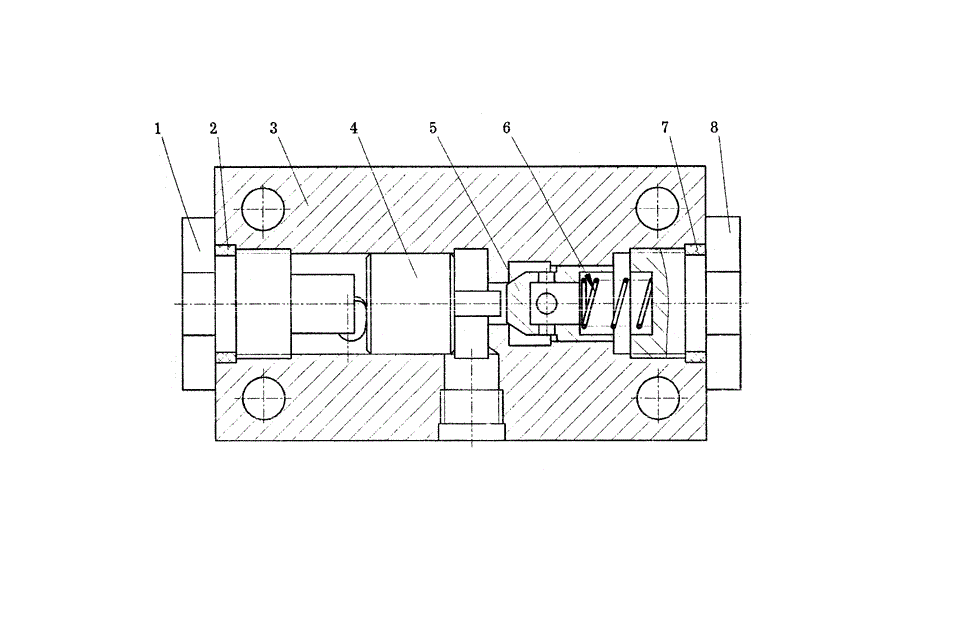

Функционирование гидрозамков

Конструктивное исполнение данного элемента базируется на том, к какому типу принадлежит гидроцилиндр. Для одностороннего устройства характерно наличие седла, запорно-регулирующего элемента в форме шарика, поршня с толкателем, а также пружины. Принцип работы гидроцилиндра и его замка заключается в том, что при отсутствии давления в линии управления рабочая жидкость перетекает из одного канала в другой, тем самым сдвигая шарик. Однако обратного хода не происходит, потому как под действием потока запорно-регулирующий элемент крепко прижимается к седлу. Если же давление в линии управления присутствует, то рабочая жидкость беспрепятственно перемещается между двумя каналами.

В сдвоенном гидрозамке совмещаются сразу два обратных клапана. Они располагаются в одном корпусе так, что линия управления каждого из них соединяется со входом другого. Принцип работы гидрозамка гидроцилиндра в таком случае основан на том, что рабочая жидкость движется в обратном направлении только при наличии давления в отсеке. При этом каждая из двух сторон механизма работает независимо.

Варианты конструкции

Среди основных типов отмечают плунжерные, поршневые и телескопические устройства. Принцип работы плунжерного гидроцилиндра подразумевает подачу рабочей жидкости в полость, где плунжер начинает свое смещение из-за действия повышенного давления. Вернуться в исходное состояние агрегат способен благодаря воздействию внешнего усилия на торец штока.

Поршневые гидроцилиндры наиболее распространены. Основным отличием таких устройств от плунжерных является возможность к созданию толкающего или тянущего усилия. Штоковая полость сообщается через сапун с атмосферой, однако попадания частиц пыли и грязи на рабочую поверхность не происходит.

Телескопические гидроцилиндры

Свое название эти устройства получили за счет внешнего сходства с телескопами или подзорными трубами. Универсальность данных гидроцилиндров позволяет применять в их основе как односторонние, так и двухсторонние механизмы. Наиболее часто используются для операций подъема и опускания кузовов самосвалов. Принципы работы гидроцилиндра телескопического типа предполагают наличие большого хода поршня при относительно компактных габаритных размерах самого устройства.

Гидравлический поршень: принцип работы и обслуживания

Компания имеет солидную производственную базу и квалифицированный персонал, который способен решать технические задачи любой сложности. Ремонт гидроцилиндров в Москве позволяет сэкономить до 60% от стоимости нового изделия, а в ряде случаев, изготовление нового гидроцилиндра является единственным решением. К этому следует добавить минимальные сроки исполнения заказа, которые не сопоставимо короче, чем сроки покупки и поставки от других коммерческих организаций.

Ремонт коробки АКПП для спецтехники

Уважаемые клиенты!
С февраля 2020 года наша компания имеет технические возможности ремонтировать коробки АКПП для спец. техники. Мы уже успешно решаем эти задачи и будем рады помочь Вам. Теперь обращение в нашу компанию решит Ваши проблемы, связанные не только с поломками гидроцилиндров, но и с поломками гидрораспределителей, гидравлических клапанов управления, а так же трансмиссией, если такая потребность возникнет. Пока мы берем в ремонт только АКПП, но в будущем задача компании стоит в ремонте дизельных двигателей.

Записаться на ремонт

Наши основные виды деятельности

  1. Ремонт цилиндров гидравлических (гидроцилиндров) любой сложности и любого типа. Быстро и качественно, срок ремонта занимает от 1-5 дней в зависимости от сложности и объема производимых работ.
  2. Ремонт и обслуживание специальной, коммунальной, сельскохозяйственной и дорожно-строительной техники как отечественного так и импортного производства. Имеется выездная бригада.
  3. Ремонт гидромолотов. Изготовление зубил для гидромолота.
  4. Ремонт гидронасосов.
  5. Ремонт гидромоторов.
  6. Ремонт гидрораспределителей
  7. На ремонт всех агрегатов имеется гарантия три месяца.
  8. Ремонт гидроусилителей руля для спец-техники и грузовых авто импортного производства.

Особенности принципа действия

Телескопический цилиндр состоит из последовательно связанных секционных блоков, причем предыдущий является штоком для последующего. В собранном виде подобная конструкция максимально компактна по габаритам, но при раскладке обеспечивает вынос цилиндра на приличное расстояние. При подаче давления в систему поршни поочередно совершают движение до упора. Вначале проходит ход внешний поршень, имеющий наибольший диаметр, за ним следующий.
Классическая конструкция иногда включает до шести спрятанных друг в друга штоков. Усилие на каждый из них требуется свое, поэтому по ходу последовательного поршневого раскрытия давление в системе необходимо корректировать. Большее количество телескопических колен не позволяет создать стабильное равномерное усилие на них. Оптимально, если длина сложенного цилиндра составляет около 30±10% от максимальной длины выноса.

Работа совершается по одной из выбранных схем – клапанной или прямоточной. Первая предусматривает наличие специального клапана давления на донышках каждого поршня. Благодаря клапанной регулировке, нагруженная система вначале запускает главный поршень. Вторая – сначала задает старт без нагрузки для поршня с меньшим трением на уплотнительных кольцах.

По принципу действия телескопические гидроцилиндры, как и стандартные, могут быть одностороннего и двустороннего действия.

Телескопический цилиндр одностороннего действия

Он раскрывается под давлением рабочей жидкости, подающейся на поршень, и возвращается в исходное состояние под действием сил тяготения или иных сил механической природы.

Подобные устройства удобно использовать при уже существующей возвратной нагрузке на поршень-шток, например, на грузовых самосвалах, на прицепах, в опрокидывающих устройствах. Как только прекращена гидравлическая подача, и вся конструкция раскрыта, секции цилиндра начинают обратный ход и втягиваются под действием веса кузова автомобиля.

Телескопический цилиндр двустороннего действия

Такой гидроцилиндр может работать в обе стороны. Он имеет прямой ход, организованный, как в односторонних конструкциях. Для осуществления обратного хода на каждой подвижной секции предусмотрены уплотнения для втягивания, расположенные особым образом. Они позволяют принудительно обратить систему в исходное состояние при отсутствии возвращающей нагрузки извне.

В телескопических гидроцилиндрах двустороннего действия масло подается сверху. Попадая между соседними цилиндрами под давлением, оно заставляет меньший из них втягиваться в больший. Затем открывается порт для втягивания следующей секции, и втягивание происходит до полной упаковки всех цилиндров в главный.

Ремонт гидроцилиндров

Гидроцилиндры различают по количеству направлений рабочего хода на две группы:

  1. Гидроцилиндры одностороннего действия, когда рабочее давление гидравлической жидкости создается со стороны поршня. Возврат в исходное положение происходит под действием гравитации, т.е. веса рабочего органа. Основные неисправности: износ гильзы цилиндра, износ и повреждение уплотнений поршня, искривление штока.
  2. Гидроцилиндры двустороннего действия, когда рабочее давление гидравлической жидкости может подаваться по обе стороны поршня. Вспомогательным рабочим движением считается перемещение поршня при подаче давления в полость цилиндра со стороны штока. К уплотнениям поршня предъявляются особые требования, т.к. они должны работать под давлением с обеих сторон. Отдельные требования предъявляются к защите уплотнений штока. Основные неисправности: износ рабочей зоны цилиндра, износ и повреждение уплотнительных манжет штока и поршня, искривление штока.

Разновидностью гидроцилиндров одностороннего действия являются телескопические гидроцилиндры, в которых роль поршня выполняют стенки подвижных цилиндров. Телескопические гидроцилиндры позволяют значительно увеличить рабочий ход, но сложны в изготовлении, обслуживании и ремонте, т.к. имеют большое количество уплотнений и рабочих поверхностей, работающих под повышенным давлением гидравлики.

Причины неисправностей гидроцилиндра

В перечне причин возникновения неисправностей гидроцилиндров первое место занимает человеческий фактор. Это выражается в том, что человек зачастую нарушает требования инструкции по эксплуатации техники с гидравликой. Не своевременная замена гидравлического масла и фильтрующих элементов есть основная причина поломки гидроагрегатов. Вторая причина это несоблюдения условий эксплуатации гидроагрегата. Основные причины выхода из строя гидроагрегатов:

  • превышение предельной нагрузки на рабочий орган, неравномерное распределение или ударные (знакопеременные) нагрузки, что приводит к искривлению штока или обрыву проушин;
  • нарушение сроков проведения регламентных работ — проверка подтеканий, замена гидравлической жидкости;
  • повреждение пыльников;
  • качество гидравлической жидкости.

Низкое качество проведения регламентных работ и периодических осмотров приводит к повышенному износу гильзы, штока и уплотнений гидроцилиндра. При попадании грязи в рабочую полость возникают задиры на зеркале цилиндра, и происходит разрушение уплотнений.

Отдельно следует остановиться на образовании ржавчины на рабочих поверхностях. В подавляющем большинстве конструкций предусматривается хромирование гильзы и штока. Толщина покрытия составляет 9…25 мкм, которое изнашивается в ходе эксплуатации. В местах повреждения покрытия возникают очаги коррозии, которая ускоряет процесс износа. Особое внимание следует уделять консервации системы при длительном простое или хранении на открытом воздухе. Или использовать специальные защитные чехлы для защиты штока при работе или при хранении.

Признаком неисправности гидроцилиндра является падение производительности механизма, что выражается в снижении грузоподъемности, скорости перемещения рабочего органа и появление подтеков.

Порядок производства работ по ремонту гидроцилиндров

Процедура подготовки и производства работ по ремонту отработана в компании и является стандартной:

  • Демонтаж, очистка и полная разборка гидроцилиндра.
  • Составление дефектной ведомости, на основании которой создаются технологическая карта и смета стоимости ремонта. Все документы проходят согласование с Заказчиком.
  • Выполнение работ.
  • Проведение операций технического контроля, сборка и испытания на герметичность и работоспособность с избыточным давлением.

Ремонт гильзы гидроцилиндра

Объем и сложность ремонта гильзы гидроцилиндра зависит от характера повреждений или износа. При критическом износе производится только замена гильзы!!! Все рассказы различного рода специалистов и конкурентных компании о восстановлении поверхности гильзы могут применяться при диаметрах гильзы выше 200 мм или на отечественных гидроцилиндрах и без гарантии, так как зачастую восстановление гильзы в рабочие параметры завода изготовителя не является рентабельным ни по стоимости, ни по качеству. Наша компания использует сырье производства Италии и обеспечить как в Москве, так и в странах СНГ при серийном производстве качество Итальянского сырья не представляется возможным из за низкого качества оборудования. И не в состоянии дать нужной частоты обработки металла. Те же станки, которые находятся в исследовательских институтах и в принципе могли бы дать нужную чистоту и качество не обеспечивают страну необходимым сырьевым потоком и зачастую как штучный заказ является очень дорогостоящим и очень долгим по времени. Вследствии чего не могут быть рентабельными и постоянно использоваться в ремонте.

Ремонт поршня гидроцилиндра

Необходимость ремонта поршня возникает достаточно редко, т.к. между поршнем и гильзой имеется гарантированный зазор, а рабочими элементами являются уплотнения. Износ поршня возникает при искривлении штока, которое приводит к прижатию поршня к стенке гильзы одной стороной. В этом случае производится изготовление нового поршня, если повреждения не совсем критичны, поршень может подлежать восстановлению.

Ремонт уплотнений гидроцилиндра

Строго говоря, уплотнения любого типа ремонту не подлежат. Производится только их замена. В компании собрана большая номенклатура оснастки для изготовления уплотнений из различных материалов.

Характеристики гидроцилиндров и их разновидности

Гидроцилиндры являются важной высоконагруженной частью механизмов, применяемой при производстве станков, гидропрессов, специального оборудования, а также огромного количество спецтехники (экскаваторов, погрузчиков, тракторов, всевозможных подъемных устройств и механизмов).

Также использование гидроцилиндров является относительно безопасным и осуществляется достаточно просто. Производимые поршнем движения по возвратно-поступательной траектории, дают возможность осуществлять передачу усилия в нужном направлении. В основе этого процесса лежит принцип гидростатического воздействия столба жидкости на шток гидроцилиндра. Поэтому использование различных видов гидроцилиндров имеет большую распространенность. В свою очередь проектировщики пытаются постоянно дорабатывать и усовершенствовать гидроцилиндры под возникающие задачи.

Классификация гидроцилиндров логично возникает из особенностей конструкции самого устройства, в результате которой все гидроцилиндры делятся на односторонние и двухсторонние. Отличие односторонних от двухсторонних гидроцилиндров состоит в том, что обратный ход штока гидроцилиндра происходит благодаря влиянию наружного приводимого усилия, а двухсторонние имеют рабочий ход в обе стороны.

Также классификация гидроцилиндров возможна по типу действия устройств. При этом можно выделить основные — телескопические, поворотные и поршневые гидроцилиндры. Поворотные гидроцилиндры применяются тогда когда необходимо произвести деформацию некоторого оборудования, поршневые с действием двухстороннего типа часто применяют в приводах различной спецтехники.

Очень часто при производстве спецтехники используют телескопические цилиндры, которые могут содержать от двух и более вложенных отдельных цилиндров. Такие гидроцилиндры применяют силовой принцип, так что общий ход штоков превосходит длину самого корпуса цилиндра. В основном силовые телескопические цилиндры используют при производстве автокранов.

Важным параметром при выборе гидроцилиндра является (номинальное) давление, ход и диаметр штока и поршня. Основополагающим фактором конечно является сама номинальная мощность гидроцилиндра, а диаметр поршня и штока характеризуют рабочее усилие совершаемое устройством.

Телескопические гидроцилиндры по доступной цене в ассортименте «Hydrolider»

Телескопические цилиндры, каталог которых представлен на нашем сайте, включается в себя различные модификации высочайшего качества, и поэтому есть возможность приобрести гидроцилиндры подъема, выдвижения и опоры, по максимально низкой цене в России.

По своему принципу работы, бывают:

  • гидроцилиндр телескопический одностороннего действия — заключается в развитии усилия, только в одну сторону. Пример, такого действия, можно встретить в системах опрокидывания кузова спецмашин. Возвращается устройство в изначальное (сложенное) состояние, благодаря естественной нагрузки.
  • телескопический гидроцилиндр двухстороннего действия — могут под давлением масла передавать усилие в двух направлениях — прямо и обратно. Сам процесс выдвижения, такой же самый, как и с односторонним, а вот процесс, втягивая, происходит при попадании масла между двух секций, за счет чего, образуется давление, которое у втягиваем меньшую по диаметру секцию в большую. Яркий пример, работы двухстороннего действия — кузов мусоровоза.

Гидроцилиндр телескопический, купить с гарантией в 12 месяцев можно, используя удобный функционал сайта или же позвонить нашим менеджерам, которые могут ответить на все интересующие вопросы и помочь с выбором устройства.

Рекомендации экспертов в выборе телескопического цилиндра

Выбирая цилиндр телескопический, эксперты нашей компании рекомендуют учитывать:

  • уровень номинального давления;
  • диаметр цилиндра;
  • размер выдвижных секций и их ход.

Продуктивность, всей гидравлической системы, напрямую зависит от правильно подобранного устройства, качества оборудования и правильной эксплуатации. Именно, поэтому наша рекомендует обращаться к специалистам, которые смогут помочь с выбором и правильно произвести монтаж или диагностику гидравлического оборудования.

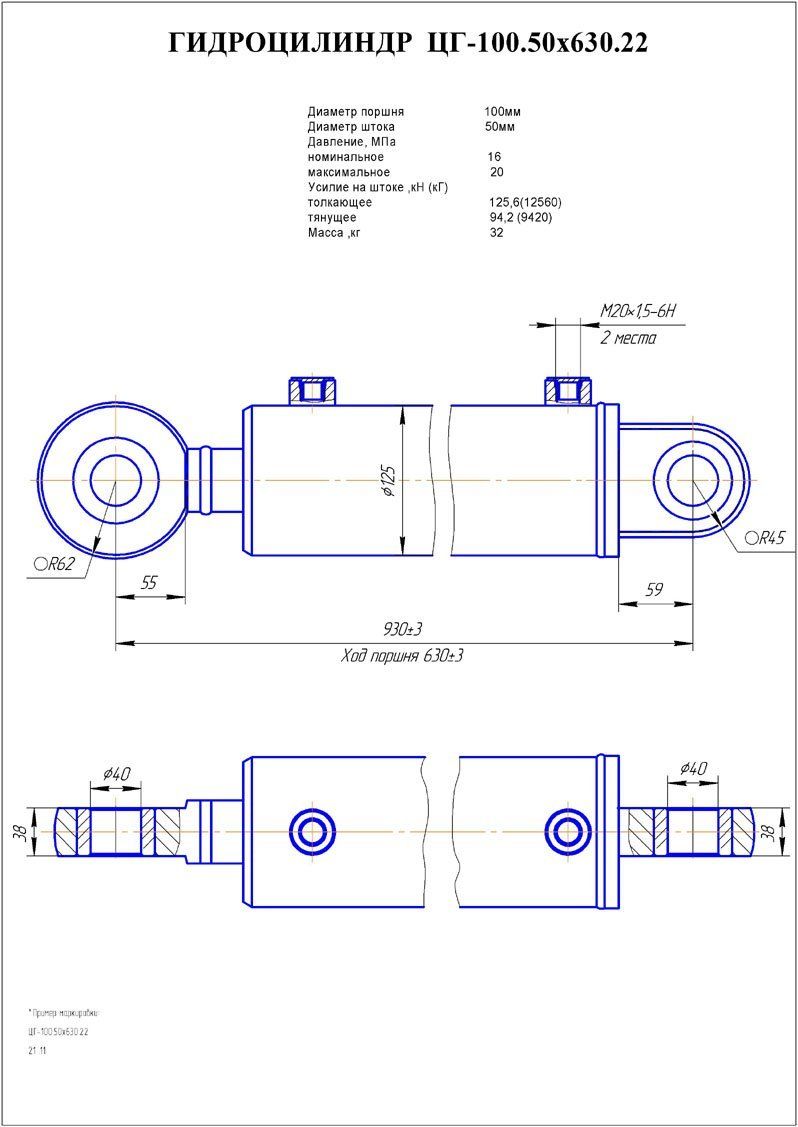

Гидроцилиндры. Гидроцилиндр гц. Принцип работы гидроцилиндра.

Строительные документы

2014/08/16; 15:19 Инновационные энергосберегающие строительные технологии Кроме того, по его словам, нанесен урон декоративным элементам ограды Конного двора, на памятнике сбита имитация рустовой кладки. Новые нормы увеличивают нижние и верхние границы площади квартир и комнат, повышают комфортность подсобных помещений. 2014/08/16; 13:11 Top-10 городов мира с самой дорогой арендой жилья. Москва – на 3 месте! Как сообщили в правительстве Москвы, соответствующее постановление подписал Владимир Ресин исполняющий обязанности мэра Москвы. По Люберецким полям в следующем году мы запланировали строительство o-ololo.ru жилья и соцкультбыта , — сказал В.Аистов. 2014/08/14; 16:17 Трубы и фитинги из ХПВХ на специальных дилерских условиях Департамент новостроек компании ИНКОМ-Недвижимость объявил о старте продаж квартир в ЖК Островцы в Раменском районе Подмосковья. Предполагается формирование фондов социального, льготного и старого жилья за счет жилых площадей в надстройках.

2014/08/14; 19:02 На нем стоим и стоять будем По мнению МинЖКХ, важную роль в процессе обеспечения жильем граждан Украины могут сыграть строительно-сберегательные кассы. При нынешних темпах обеспечения жильем, военнослужащие будут стоять в очереди на получение квартир еще более 15 лет. Ваши комментарии Оставить комментарий

8. T95 Один из самых любимых моих танков в игре World of Tanks. Относится к семейству “Посудообразных”, отряд – “Парнокопытный…”, вид “Сковородка”… с антипригарным покрытием. Посмотрите на него внимательно сбоку? Видите, я все верно описал, 99,99% совпадение с предметом быта, который есть у каждого на кухне. А знаете сколько удовольствия приносит езда на T95? Просто словами не описать – едите не спеша, рассматриваете мир, цветочки, птички и летающие тарел.. ой самолеты 🙂 Ну не суть, именно на этом танке я впервые позволил себе найти время рассмотреть каждый пень на картах в игре WoT.

Гидравлическая система синхронного хода нескольких гидроцилиндров

Одним из распространенных способов синхронизации хода гидравлических цилиндров является так называемый «гидравлический боуденовский трос». Правда, применение боуденовского троса в гидравлических системах связано с определенными затратами.

Два гидроцилиндра одинаковых размеров со сплошными поршневыми штоками последовательно подключаются друг к другу. Благодаря этому второй цилиндр повторяет движение первого цилиндра, на который подается давление насоса. Поскольку обе последовательно включенные полости цилиндров столб жидкости только перемещают, ход цилиндров вследствие внутренних, а возможно и внешних утечек, без подпитки может измениться.

Во избежание нежелательных последствий такого изменения хода поршней полость “боуденовского троса” с помощью расположенного справа 4/3-распределителя 2 через каждый ход соединяется кратковременно с магистралью подачи насоса или бака.

Неравномерный ход поршня имеет следующие причины:

а) левый цилиндр первым возвращается в верхнее конечное положение и включает концевой выключатель 3.

Причина: недостаток жидкости между цилиндрами.

Способ устранения: с помощью левого концевика 3 включить магнит а гидравлического распределителя 2.

Рабочая жидкость будет поступать в магистраль управления до тех пор, пока правый цилиндр также не включит концевой выключатель. Магнит а снова отключается.

б) Правый цилиндр первым возвращается в верхнее конечное положение и включает концевой выключатель 4.

Причина: избыток жидкости между цилиндрами.

Способ устранения: с помощью правого концевика 4 включить магнит b распределителя 2.

Этим открывается гидравлически деблокируемый обратный клапан 5 и жидкость стекает до тех пор, пока левый цилиндр также не займет конечное положение.

С помощью левого концевого выключателя 3 магнит b отключается. В этом случае синхронность хода поршня зависит не только от количества жидкости между цилиндрами, но и от точности исполнения обоих цилиндров.

Общеизвестен тот факт, что в технике невозможно изготовить две абсолютно одинаковые детали.

Поскольку подпиточный распределитель 2, как правило, имеет золотниковую конструкцию, возникает определенная утечка.

Поэтому необходимым условием надежной работы всей системы является установка седельного обратного клапана 5.

Регулирование синхронного ходе по принципу дозирования

На принципиальной схеме изображена система регулирования синхронного хода одного из валиков трехвалкового гибочного пресса. На схеме изображены два нижних валка, регулируемых в горизонтальном направлении. Верхний валик регулируется вертикально.

Регулирование синхронного хода осуществляется в обоих направлениях и обеспечивается за счет соединения клапана синхронного хода с подающим трубопроводом перед гидравлическими распределителями 8 и 9. а также путем соединения точек подключения А распределителей со сторонами поршневых штоков соответствующих цилиндров и точек подключения В со сторонами поршней других цилиндров. Обратные дроссельные клапаны 6 и 7 служат для декомпрессии рабочей жидкости при переключении из прессования на обратный ход.

Синхронный ход цилиндров в этой системе обеспечивается за счет того, что рабочая жидкость из опережающего цилиндра поступает во второй цилиндр определенными дозами.

Подача рабочей жидкости в цилиндры 12 и 13 осуществляется отдельно насосами 1 и 2. Таким образом, с самого начала обеспечивается некоторая предварительная дозировка.

Кроме того, в этом случае цилиндры не мешают друг другу.

Дозировка рабочей жидкости происходит через регулирующий клапан 14.

Регулирующий клапан компенсирует разность рабочей жидкости, которая может возникнуть:

  • из-за неодинаковой подачи насосов,
  • в результате сжатия рабочей жидкости,
  • вследствие неодинаковой утечки в приборах,
  • в результате люфтов подшипников машины.

Направление движения цилиндров определяется распределителями 8 и 9. Напорные клапаны 10 и 11 при выдвижении цилиндров выполняют функции клапанов противодавления.

Качество работы клапана синхронного хода в основном зависит от работы системы обнаружения ошибок.

Регулирующий клапан, как изображено на принципиальной схеме, включается с помощью балансира 15.

Как работает гидроцилиндр?

Что такое гидроцилиндр?

Что такое гидравлические цилиндры? Гидравлические цилиндры (гидроцилиндр) повсюду вокруг нас, мы постоянно видим их в нашей повседневной жизни, возможно, даже не осознавая, если специально не обращаем внимания: в экскаваторах, грузовых автомобилях, вилочных погрузчиках, тракторах, воздушных платформах, горном оборудовании – вы называете это.

Гидравлический цилиндр является одним из четырех основных компонентов гидравлической системы, в то время как гидравлическая система-это технология, в которой жидкость, чаще всего гидравлическое масло, используется для передачи энергии от двигателя к приводу: чаще всего это гидравлический цилиндр.

Гидравлический цилиндр — это часть гидравлической системы машины. Проще говоря, гидравлический цилиндр-это гидравлический привод, который создает линейное движение путем преобразования гидравлической энергии обратно в механическое движение.  Гидравлический цилиндр можно сравнить с мышцей; с помощью гидравлической системы машины он создает движение – поэтому он подобен мышце.

В гидравлической трансмиссии средой является жидкость, обычно масло, о котором мы также говорим в этом тексте. Основная концепция гидравлики заключается в том, что при вращении насоса силовой машиной образуется объемный поток (объем жидкости, проходящей через поперечное сечение в единицу времени, единица измерения которого в СИ составляет м3/с). Давление в гидравлической системе определяется нагрузкой, вызванной либо цилиндром, либо клапаном, который затем сопротивляется потоку жидкости, вызванному гидравлическим насосом.

Давление равномерно распространяется во всех направлениях системы и равномерно воздействует на поверхности всех замкнутых пространств гидравлической системы; этот эффект называется законом Паскаля.

История гидроцилиндров

В управлении движением жидкости нет ничего нового, на протяжении десятилетий это явление использовалось для получения энергии. Гидравлическая энергия — это термин, изначально образованный от идеи, что в древности люди использовали воду для толкания рычагов и поворота колес. Этот принцип до сих пор применяется для создания мощных сил. Французский физик Блез Паскаль заметил, что определенное количество жидкости прикладывает одинаковую силу во всех направлениях и что этими силами можно управлять. Позже, в 1795 году, Джозеф Брамах запатентовал первый гидравлический пресс. Позже было замечено, что масло лучше гидравлической жидкости, чем вода. Благодаря своим определенным свойствам, таким как большая плотность, не вызывает коррозии, выдерживает более высокие нагрузки и сопротивляется испарению. Гидравлическая мощность с каждым годом растет. Многие приложения включают, например, строительство небоскребов, подъемных кранов, шасси самолетов, перемещение тяжелых предметов,

Гидравлические цилиндры — это линейные приводы, которые используют давление жидкости для противодействия движению под нагрузкой. Это устройство также помогает толкать и тянуть груз. Они обеспечивают движение жидкости по прямой. Их также называют исполнительными механизмами. Гидравлический цилиндр (гидроцилиндр )- это фактически устройство, которое преобразует энергию давления в механическую энергию. Они используются для передачи энергии. Выходная мощность зависит от падения давления вокруг привода, скорости потока и общей эффективности. Существуют разные типы гидроцилиндров, такие как

  • Цилиндры одностороннего действия
  • Тандемные цилиндры
  • Цилиндры двойного действия
  • Телескопические цилиндры
  • Цилиндры со сквозным штоком
  • Цилиндры смещения

Рабочие части гидроцилиндров

Перед эксплуатацией необходимо учесть некоторые характеристики гидроцилиндров. Типа цилиндра, диаметра отверстия, хода, максимального рабочего давления и диаметра штока. Диаметр отверстия — это диаметр цилиндра, а диаметр штока — это диаметр поршня в цилиндре. Ход — это расстояние, которое поршень проходит по цилиндру. Длина сток может соответственно меняться и может составлять доли дюйма или несколько футов.  Максимальное рабочее давление — это давление, которое цилиндр может выдержать или выдержать. Вся мощность гидроцилиндра зависит от типа используемой в нем гидравлической жидкости. Наиболее часто используемая гидравлическая жидкость — масло.

Из чего состоит гидроцилиндр

Цилиндр: это основной корпус цилиндра, используемый для удержания давления. Стволы цилиндров имеют гладкую внутреннюю поверхность, долговечны в использовании, обладают высокой прочностью, коррозионной стойкостью и допуском высокой точности.

Основание цилиндра: это также известно как крышка цилиндра. Он используется для герметизации камеры давления с одного конца. Напряжение изгиба определяет размер крышки. Эти крышки могут быть приварены к корпусу или могут быть соединены с помощью болтов, резьбовых или стяжных шпилек.

Поршень: Поршень разделяет две зоны давления внутри ствола. Расширение и втягивание цилиндра происходит из-за разницы давлений между двумя сторонами поршня.

Шток поршня: шток поршня служит связующим звеном между гидравлическим приводом и компонентом машины, который выполняет работу. Он очень точен и отполирован для предотвращения утечки и обеспечения надлежащего уплотнения.

Уплотнения гидроцилиндра

Место установки уплотнения и головки блока цилиндров называется сальником. Этот фитинг предотвращает утечку масла из-за давления. Утечка обычно возникает между штоком и головкой блока цилиндров. Уплотнения бывают разных типов, и подходящий выбор уплотнения зависит от многих факторов, таких как рабочая температура, тип цилиндра, скорость цилиндра, рабочее давление, рабочее применение и среда. Чтобы удерживать жидкости под давлением в системе гидроцилиндров и поддерживать ее движение, требуется сложная конфигурация высокопроизводительных уплотнений двух основных категорий: статические уплотнения и динамические уплотнения.

Принцип работы гидроцилиндра

Мощность гидроцилиндра зависит от используемой гидравлической жидкости, поскольку большую часть мощности он получает от этой жидкости.  Наиболее часто используемая гидравлическая жидкость — это масло.

Поршень соединен со штоком поршня и движется вперед и назад. Это устройство находится внутри цилиндра. Один конец ствола закрыт крышкой, а другой конец — сальником. Шток поршня выходит из цилиндра через сальник. Между цилиндром находятся две части. Они разделены штоком поршня. Одна из них — это верхняя часть изгиба или головная часть, а другая — нижняя часть изгиба или крышка.

Монтажные приспособления обеспечивают соединение между цилиндром и машиной, которая тянет и толкает. Цилиндр — это сторона двигателя гидравлической системы, а гидравлический насос — сторона генератора гидравлической системы.

Насос обеспечивает постоянный поток масла для перемещения поршня в цилиндре. Поршень выталкивает масло из другой камеры обратно в резервуар. Когда масло поступает из нижнего конца во время хода выдвижения, а давление на другом конце почти равно нулю, сила, приложенная к штоку поршня, составляет:

F = P х A
где A — Площадь поршня, P = Давление в цилиндре.

Гидравлические цилиндры обеспечивают толкание и тягу, выдвигая и втягивая шток поршня. С помощью этого механизма он движет внешнюю нагрузку по прямолинейному пути. Гидравлические двигатели используются для непрерывного углового перемещения.

Для полуугловых перемещений используются поворотные приводы. В цилиндрах двустороннего действия поршень покрыт прикрепленным к нему штоком, и из-за такой конструкции существует разница сил между двумя сторонами поршня.

Эта разница сил возникает, когда цилиндр меняет давление на входе и выходе. Усилие, прикладываемое для хода втягивания, может быть уменьшено, когда площадь поверхности стержня уменьшается.

Когда масло закачивается в конец штока и оно течет обратно в резервуар через конец крышки без какого-либо давления, тогда на конце штока давление жидкости равно силе тяги / (площадь поршня — площадь штока поршня).

Гидроцилиндр одинарного или двойного действия

Существуют гидроцилиндры одинарного и двойного действия. Как видно из названия, цилиндры одностороннего действия работают только в одном направлении; гидравлика перемещает шток в одном направлении, и встречное движение происходит само по себе или с помощью механической конструкции или внешней нагрузки. Гидроцилиндр одностороннего действия может вообще не иметь поршня, только поршневой шток и влияние давления масла на площадь поперечного сечения поршневого штока, которое заставляет его двигаться наружу. Вилочный погрузчик является одним из примеров использования гидравлических цилиндров одностороннего действия.

Гидравлический цилиндр двойного действия работает в двух направлениях; цилиндр перемещается в двух направлениях с помощью гидравлики как внутрь и вперед, так и наружу и внутрь. Поршень отделяет камеру, и когда давление масла воздействует на поршень, поршень перемещает шток – воздействие масла на поршень спереди или сзади – когда шток цилиндра перемещается в обоих направлениях. Гидроцилиндры двойного действия используются, например, в стрелах экскаватора; клетку экскаватора необходимо перемещать вперед и назад, и эти оба движения требуют большого усилия.

Как работает гидравлический цилиндр?

Каждый, кто связан с гидравлической промышленностью, знает о важности гидроцилиндров. Эти цилиндры необходимы для преобразования потока гидравлической жидкости под давлением в полезную силу/энергию. Почти все гидравлические приложения будут использовать эти цилиндры для операций перемещения, удержания или подъема. Различные типы гидроцилиндров доступны для выполнения различных задач. Цилиндры одностороннего и двустороннего действия являются двумя важными типами гидравлических цилиндров.

Гидравлический цилиндр — исполнительное устройство, используемое для создания линейного движения. Они кажутся простыми по конструкции, но обладают мощными характеристиками. Корпус цилиндра, поршни или поршневые штоки, уплотнения и клапаны являются важными компонентами, необходимыми для конструкции цилиндра. Корпус цилиндра будет содержать один или несколько портов и полированное отверстие (для работы поршня). Поршень, соединенный со штоком поршня, будет двигаться в соответствии с выдвижением и втягиванием цилиндра. Диаметр и твердость поршневых штоков важны для предотвращения изгиба штоков при больших нагрузках.Обычно используемые порты используются для наполнения и слива гидравлического масла , а также для удаления скопившегося воздуха (выпускной порт). Гидравлический цилиндр использует обратные клапаны и дроссельные клапаны для амортизации. Амортизация — это процесс уменьшения удара в результате высокого давления. Поршень требует уплотнения поршня для поддержания необходимого давления. Различные уплотнения, такие как уплотнительные кольца, поршневые уплотнения и грязесъемные уплотнения, также используются для предотвращения утечек.

Как работает гидроцилиндр?

Подобно всем другим гидравлическим приложениям, закон Паскаля является принципом работы гидравлического цилиндра.Чем больше размер цилиндра, тем больше будет генерируемая сила. Диаметр поршня (также внутренний диаметр трубок) известен как отверстие. Внутри цилиндра расположен поршень для проталкивания жидкости. Таким образом, согласно принципу Паскаля, цилиндры большего диаметра будут иметь более высокую грузоподъемность.

Также прочтите: Что такое закон Паскаля

Теперь мы можем обсудить конструкцию гидравлического цилиндра и принцип его работы. Конструкция гидроцилиндра будет содержать два цилиндра разного диаметра, параллельно соединенные трубой.Цилиндры будут иметь два отдельных порта для впуска и удаления жидкости. Затем узел частично заполняется подходящим несжимаемым гидравлическим маслом. Поршень представляет собой плоский сплошной диск со штоком, прикрепленным к его центру. Прилагая силу к меньшему поршню, он попытается сжать жидкость, находящуюся в меньшем цилиндре. Это приведет к перетеканию жидкости из меньшего цилиндра в больший цилиндр через соединенную трубку, и поршень большего цилиндра будет двигаться вверх с создаваемой силой.

Разница давлений внутри цилиндра является ключевым фактором, который заставляет поршень двигаться. Когда вы применяете постоянное давление, и цилиндр достигает своего максимального объема. Затем клапан сброса давления сбросит это давление и даст возможность двигаться дальше.

При покупке вам просто нужно учитывать некоторые важные характеристики гидравлического цилиндра, такие как условия эксплуатации, тип жидкостей, конструкционные материалы, уплотнения и т. д. Гидравлические цилиндры применяются в морской, аэрокосмической, строительной технике, промышленных машинах и т. д. Условия эксплуатации для всех эти приложения будут разными.Из-за различных условий эксплуатации (таких как температура, давление жидкости, влажность и т. д.) гидроцилиндр необходимо выбирать таким образом, чтобы он адаптировался к этим изменениям. Выбор жидкости важен для каждого гидравлического цилиндра. Не все гидравлические цилиндры будут использовать одну и ту же жидкость, она будет варьироваться в зависимости от области применения, условий эксплуатации и конструкционных материалов. Материал, используемый для изготовления головки цилиндра, основания и подшипника, влияет на производительность и долговечность гидравлических цилиндров.

ПРИНЦИП РАБОТЫ ГИДРАВЛИЧЕСКОГО ЦИЛИНДРА ДВОЙНОГО ДЕЙСТВИЯ

Мы обсуждали гидравлические приводы и их различные типов в нашем предыдущем посте, где мы рассмотрели основы гидравлических приводы и одновременно мы классифицировали гидравлические приводы в линейные приводы, т. е. гидравлические цилиндры, и поворотные приводы, т. е. гидравлические мотор. Мы также ознакомились с основами цилиндров одностороннего действия в нашей работе. предыдущий пост.

Сегодня мы увидим здесь основы гидроцилиндров двойного действия

.

Гидравлические цилиндры двойного действия

Двойной действующий гидравлический цилиндр также является одним из типов гидравлических цилиндров, который используется для тяги, подъема, перемещения и удержания груза.Гидравлический двухстороннего действия цилиндр показан здесь на следующем рисунке. гидроцилиндр двустороннего действия, как показано на рисунке, будет иметь два порта, т. е. порт на конце крышки и порт на конце штока. Двойной действующий гидроцилиндр, как видно из названия, будет приводиться в действие гидравлически в оба направления, то есть прямое направление и обратное направление.

Двойной действующий гидроцилиндр будет иметь один поршень внутри цилиндрического корпуса. Когда гидравлическое масло будет подаваться к его концевому отверстию крышки, гидравлическое давление сила будет приложена к поршню или плунжеру, и, следовательно, поршень будет расширен, и этот ход цилиндра будет называться прямым ходом.Во время продления поршня или плунжера цилиндра, гидравлическое масло со стороны штока будет выталкиваться наружу и будет направлен к водохранилищу.

Двойного действия гидроцилиндр

Для обратный ход или втягивание цилиндра, направление гидравлической жидкости будет реверсируется с помощью клапана управления направлением. Во время обратного хода гидравлический масло будет подаваться в отверстие на конце штока и, следовательно, сила гидравлического давления будет прикладываться к поршню или плунжеру со стороны конца штока и, следовательно, к поршню будет втянут, и этот ход цилиндра будет называться обратным ходом. Во время втягивания поршня или плунжера цилиндра гидравлическое масло со стороны торца крышки будет вытолкнут и будет направлен в сторону резервуара.

Работа гидроцилиндр двойного действия

Следовательно гидравлические цилиндры двойного действия будут работать гидравлически в обоих направлениях то есть во время выдвижения или направления вперед, а также во время втягивания или возврата Инсульт. Направление гидравлического масла будет изменено с помощью двойного действующий направленный регулирующий клапан или реверсивный насос также могут быть использованы для изменение направления потока жидкости.

Символ гидравлики двойного действия цилиндр

Изображение отображаемый здесь указывает на гидравлический символ гидравлической системы двойного действия цилиндр.

Символ гидравлики гидроцилиндра двустороннего действия

Делать у вас есть предложения? Пожалуйста, напишите в поле для комментариев

Изображение Предоставлено: Google

Ссылка: Руководство по гидравлике (промышленная гидравлика)

Читайте также сообщить об этом объявлении

ПРИНЦИП РАБОТЫ ГИДРАВЛИЧЕСКОГО ЦИЛИНДРА ОДИНАРНОГО ДЕЙСТВИЯ


Мы обсуждали гидравлические приводы и их различные типов в нашем предыдущем посте, где мы рассмотрели основы гидравлических приводы и одновременно мы классифицировали гидравлические приводы в линейные приводы i. е. гидравлические цилиндры и поворотные приводы, т.е. гидравлические мотор. Мы также видели различные типы гидравлических линейных приводов, т.е. гидроцилиндры в нашем предыдущем посте.

Сегодня мы увидим здесь основы цилиндров одностороннего действия.

Гидравлические цилиндры одностороннего действия

Одинокий Действующие гидроцилиндры представляют собой простейшую форму гидравлического цилиндра, которая используется для тяги, подъема, перемещения и удержания груза. Гидравлический одностороннего действия цилиндр показан здесь на следующем рисунке.Цилиндр одностороннего действия, как показанный на рисунке, будет иметь один порт, т. е. порт на конце крышки. цилиндр одностороннего действия, как следует из названия, будет приводиться в действие гидравлически только в одном направлении.

Одинокий действующий гидроцилиндр будет иметь один поршень внутри цилиндрического корпуса. Когда гидравлическое масло будет подаваться к его концевому отверстию крышки, гидравлическое давление сила будет приложена к поршню или плунжеру, и, следовательно, поршень будет расширен, и этот ход цилиндра будет называться прямым ходом.

Гидравлический одностороннего действия цилиндр

Для обратный ход или во время втягивания цилиндра, поршня или плунжера будет возвращается под действием собственного веса или любого механического средства, например силы пружины. Когда поршень начнет свое втягивание, т. е. обратный ход, из-за собственного веса или сила пружины, масло будет течь обратно в резервуар во время втягивания цилиндра.

Следовательно поршень будет работать гидравлически только в одном направлении, т.е. во время расширение или прямое направление.Втягивание цилиндра не будет осуществляться гидравлическая сила, но также он будет управляться механической силой, такой как пружина сила или поршень также могут возвращаться из-за собственного веса в зависимости от конструкции цилиндра.

Одинокий действующие цилиндры подразделяются на два типа на основе механизма втягивание цилиндра.

  1. Одноместный действующий цилиндр- Гравитационный возврат
  2. Одноместный рабочий цилиндр с возвратной пружиной

Цилиндр одностороннего действия с возвратом под действием силы тяжести В Цилиндр одностороннего действия с гравитационным возвратом, гидравлический цилиндр поднимет вес после того, как гидравлическое масло будет подаваться к концевому отверстию крышки цилиндра потому что сила давления будет приложена к поршню. Цилиндр одностороннего действия с гравитационным возвратом показан здесь на следующем рисунке.

Одностороннего действия цилиндр- гравитационный возврат

Для втягивая гидравлический цилиндр, подача гидравлического масла будет удалена из цилиндр, просто подключив порт давления к резервуару и, следовательно, цилиндр будет втянут из-за собственного веса или под действием силы тяжести и гидравлического масла будет возвращен обратно в резервуар из цилиндра во время втягивания цилиндра.

Цилиндр одностороннего действия с пружинным возвратом Одинокий действующий цилиндр – Пружинный возврат показан здесь на следующем рисунке; гидравлический цилиндр будет выдвинут, когда гидравлическое масло будет подаваться к крышке цилиндра концевой порт, так как сила давления будет приложена к поршню.

Одностороннего действия цилиндр с пружинным возвратом


Во время втягивание цилиндра, механическая сила будет там, например, сила пружины для верните поршень в его полностью втянутое положение. Как только гидравлическое давление будет выпущен, и гидравлическая жидкость будет направлена ​​в резервуар из цилиндр, поршень будет втягиваться под действием силы пружины.

Символ гидравлики одностороннего действия цилиндр

Изображение отображаемый здесь указывает на гидравлический символ гидравлической системы одностороннего действия. цилиндр.

Символ гидравлики гидроцилиндра одностороннего действия

Делать у вас есть предложения? Пожалуйста, напишите в поле для комментариев

Изображение Предоставлено: Google

Читайте также сообщить об этом объявлении

Как работает гидравлика | Гидравлика

Какая связь между водой пистолет и этот гигантский подъемный кран? На первый взгляд никакой связи.Но подумайте о науке, стоящей за ними, и вы достигнете удивительного вывод: водяные пистолеты и краны используют силу движущихся жидкостей очень похожим образом. Эта технология называется гидравликой. используется для питания всего, от автомобильных тормозов и мусоровозов до домкраты для моторных лодок и гаражные домкраты. Давайте подробнее рассмотрим, как это работает!

На фото: этот кран поднимает свою гигантскую стрелу в воздух с помощью гидроцилиндра. Можете ли вы найти барана здесь? Главный — сияющий серебром на солнце в центре картины.Есть также цилиндры, поддерживающие стабилизаторы («выносные опоры»): ножки, которые выступают рядом с колесами, чтобы поддерживать кран у основания, когда стрела выдвинута (они выделены желтыми и черными предупреждающими полосами).

Жидкость нельзя раздавить!

Газы легко раздавить: все знают, как легко это сжать воздушный шар. С твердыми телами все наоборот. Если вы когда-нибудь пытались сжать кусок металла или кусок дерево, только твоими пальцами, вы будете знать, что это практически невозможно.Но как быть с жидкостями? Где они подходят?

Вы, наверное, знаете, что жидкости промежуточное состояние, в чем-то похожее на твердые тела и немного на газы в других. Теперь, поскольку жидкости легко перетекают с места на место, вы может подумать, что они будут вести себя как газы, когда вы попытаетесь их сжать. На самом деле жидкости практически несжимаемы, как и твердые тела. Вот почему больно плюхаться на живот, если вы провалили погружение в воду. бассейн. Когда твое тело шлепается в бассейн, это потому, что вода не может выдавливаться вниз (как матрац или батут будет) или достаточно быстро уйти с дороги.Вот почему прыгать с мостов в реки может быть очень опасным. Если вы не ныряете правильно, прыгая с моста в воду – почти как прыжок на бетон. (Узнайте больше о твердых телах, жидкостях и газах.)

Фото: Почему из шприца так быстро брызжет вода? Вы вообще не можете сжать жидкость, поэтому, если вы нагнетете воду через широкую часть шприца, сильно нажимая на поршень внизу, куда эта вода пойдет? Он должен бежать через вершину.Так как верх намного уже, чем низ, вода выходит высокоскоростной струей. Гидравлика запускает этот процесс в обратном порядке, чтобы обеспечить более низкую скорость, но большую силу, которая используется для питания тяжелых машин. То же самое и с водяным пистолетом (ниже), который фактически представляет собой просто шприц в форме пистолета.

Тот факт, что жидкости плохо сжимаются, невероятно полезно. Если вы когда-нибудь стреляли из водяного пистолета (или бутылка со средством для мытья посуды, наполненная водой), вы использовали эту идею уже.Вы, наверное, заметили, что требуется некоторое усилие, чтобы нажать спусковой крючок водяного пистолета (или выдавить воду из моющего средства бутылка). Когда вы нажимаете на курок (или сжимаете бутылку), вы пришлось приложить немало усилий, чтобы вытолкнуть воду через узкий проход. сопло. Вы на самом деле оказываете давление на воду — и вот почему он выбрасывается с гораздо большей скоростью, чем вы двигаете вызывать. Если бы вода не была несжимаемой, водяные пистолеты не работали бы. должным образом. Вы бы нажали на курок, и вода внутри просто раздавить в меньшее пространство – он не выстрелил бы из сопла, как вы ожидаете.

Если водяные пистолеты (и сжимаемые бутылки) могут изменять силу и скорость, это означает (в строгом научном смысле), что они работают точно так же, как инструменты и машины. Фактически, наука о водяных пистолетах приводит в действие некоторые из самых больших машин в мире — краны, самосвалы и экскаваторы.

Гидравлика в теории

Поверните водяной пистолет на конец, и это (грубо упрощенно) что происходит внутри:


Фото: Упрощенный вид гидравлической системы пистолет.

При нажатии на спусковой крючок (показан красным) применяется относительно большое усилие, перемещающее спусковой крючок на короткое расстояние.Потому что вода не будет втиснуться в меньшее пространство, оно проталкивается через тело пистолета к узкому соплу и брызжет с меньшей силой, но с большей скорость.

Теперь предположим, что мы можем заставить водяной пистолет работать в обратном направлении. Если мы могли стрелять жидкостью в сопло на высокой скорости, вода течь в противоположном направлении, и мы бы создали большое восходящее усилие на спусковом крючке. Если бы мы увеличили наш водяной пистолет много раз, мы может генерировать достаточно большую силу, чтобы поднимать предметы. Именно так гидроцилиндр или домкрат работает.Если вы впрыснете жидкость через узкий трубку с одного конца, можно заставить поршень подниматься медленно, но с большим силы, на другом конце:


Фото: Как увеличить силу с помощью водяного пистолета работает в обратном порядке.

Наука, стоящая за гидравликой, называется Паскаль. принцип . По существу, потому что жидкость в трубе несжимаемый, давление должно оставаться постоянным на протяжении всего пути, даже когда вы сильно напрягаетесь с одной стороны или с другой. Теперь давление определяется как сила, действующая на единицу площади.Итак, если мы нажмем вниз с небольшим усилием на небольшой площади, на узком конце трубки на слева, должна быть большая сила, действующая вверх на большее площадь поршня справа, чтобы поддерживать одинаковое давление. Вот как сила становится увеличенной.

Что насчет энергии?

Еще один способ понять гидравлику — подумать о энергии .

Мы уже видели, что гидроцилиндры могут дать нам больше силы или скорости, но они не может делать и то, и другое одновременно — и это из-за энергии. Посмотрите еще раз на рисунок водяного пистолета вверху. Если вы быстро нажмете на узкую трубку (с небольшим усилием), поршень на широкой трубке поднимается медленно (с большим усилием). С чего бы это? Основной закон физики называется закон сохранения энергии говорит нам не может делать энергию из воздуха. Количество энергии, которое вы тратите на перемещение поршня равна силе, которую вы используете, умноженной на расстояние, на которое вы его перемещаете. Если наш водяной пистолет производит в два раза больше силы на широком конце, чем мы прилагаем на узком конце, он может только сдвинуться на половину.Это потому, что энергия, которую мы поставляем, толкая вниз, переносится прямо вокруг трубы до другого конца. Если одно и то же количество энергии теперь должно двигаться с удвоенной силой, он может переместить его только на половину расстояния за одно и то же время. Вот почему более широкий конец движется медленнее чем узкий конец.

Гидравлика на практике

Вы можете увидеть работу гидравлики этого экскаватора. Когда водитель дергает за ручку, двигатель экскаватора нагнетает жидкость в узкие трубы и кабели (показаны синим), заставляя гидроцилиндры (показаны красным) для расширения.Бараны немного напоминают велосипедные насосы, работающие в обратный. Если сложить вместе несколько баранов, можно сделать копатель рука вытягивается и двигается так же, как у человека, только с гораздо большим сила. Гидроцилиндры фактически являются мышцами экскаватора:


Фото: В этом экскаваторе работают несколько разных гидроцилиндров. Бараны показаны красными стрелками и узкие, гибкие гидравлические трубы и кабели, питающие их синим цветом.

Каждый поршень работает как дизельный водяной пистолет в обратном направлении:


Фото: Крупный план гидроцилиндров экскаватора.

Двигатель прокачивает гидравлическую жидкость через одну из тонких трубок, чтобы выдвинуть более толстый плунжер с гораздо большей силой, например:


Фото: Как гидроцилиндр увеличивает силу.

Вам может быть интересно, как гидроцилиндр может двигаться как внутрь, так и наружу, если гидравлическая жидкость всегда толкает его в одном направлении. Ответ заключается в том, что жидкость не всегда движется одинаково. Каждый поршень питается с противоположных сторон по двум отдельным трубам. В зависимости от того, в каком направлении движется жидкость, поршень толкает либо внутрь, либо наружу, очень медленно и плавно, как ясно показывает эта маленькая анимация:


Фото: гидроцилиндр перемещается внутрь или наружу в зависимости от направления потока гидравлической жидкости.

В следующий раз, когда вы отправитесь на прогулку, посмотрите, сколько гидравлических машин вы сможете обнаружить. Вы можете быть удивлены тем, сколько их используют грузовики, краны, экскаваторы, самосвалы, экскаваторы и бульдозеры. Вот еще пример: гидравлический кусторез на кузове трактора. Режущая головка должна быть прочной и тяжелой, чтобы срезать живые изгороди и деревья, и водитель не может поднять или установить ее вручную. К счастью, гидравлическое управление делает все это автоматически: с несколькими гидравлическими соединениями, немного похожими на плечо, локоть и запястье, резак движется с такой же гибкостью, как человеческая рука:


Фото: Типичный гидравлический кусторез.Красные стрелки указывают на гидроцилиндры.

Скрытая гидравлика

Однако не все гидравлические машины так очевидны; иногда их гидроцилиндры скрыты из виду. Лифты («лифты») хорошо скрывают свою работу, поэтому не всегда очевидно, работают ли они традиционным способом (тянут вверх и вниз с помощью троса, прикрепленного к двигателю) или вместо этого используют гидравлику. В лифтах меньшего размера часто используются простые гидроцилиндры, установленные непосредственно под шахтой лифта или рядом с ней.Они проще и дешевле традиционных лифтов, но потребляют немного больше энергии.

Двигатели — еще один пример, когда гидравлика может быть скрыта от глаз. Традиционный электродвигатели используют электромагнетизм: когда электрический ток течет по катушкам внутри них, он создает временную магнитную силу, которая давит на кольцо постоянных магнитов, заставляя вал двигателя вращаться. Гидравлические двигатели больше похожи на насосы, работающие в обратном направлении. В одном примере, называемом гидравлическим мотор-редуктором, жидкость поступает в двигатель по трубе, заставляя вращаться пару тесно зацепленных шестерен, а затем вытекает обратно через другую трубу.Одна из шестерен соединена с валом двигателя, который приводит в движение все, что приводится в действие двигателем, а другая («натяжной ролик») просто свободно вращается, чтобы завершить механизм. В то время как традиционный гидравлический домкрат использует мощность перекачиваемой жидкости для толкания цилиндра вперед и назад на ограниченное расстояние, гидравлический двигатель использует непрерывно текущую жидкость для вращения вала столько времени, сколько необходимо. Если вы хотите, чтобы двигатель вращался в противоположном направлении, вы просто переворачиваете поток жидкости. Если вы хотите, чтобы он вращался быстрее или медленнее, вы увеличиваете или уменьшаете поток жидкости.

Работа: Упрощенный гидравлический мотор-редуктор. Жидкость (желтая) втекает слева, вращает две шестерни и вытекает вправо. Одна из шестерен (красная) приводит в действие выходной вал (черная) и машину, к которой подключен двигатель. Другая шестерня (синяя) — промежуточная.

Зачем использовать гидравлический двигатель вместо электрического? Там, где мощный электродвигатель обычно должен быть действительно большим, гидравлический двигатель такой же мощности может быть меньше и компактнее, потому что он получает мощность от насоса, расположенного на некотором расстоянии.Вы также можете использовать гидравлические двигатели в местах, где электричество может быть нежизнеспособным или безопасным, например, под водой или там, где есть риск возникновения электрических искр, вызывающих пожар или взрыв. (Другой вариант в этом случае — использование пневматики — силы сжатого воздуха.)

Узнать больше

На этом сайте

Книги

Для юных читателей

Особенно подходят для детей от 9 до 12 лет:

  • Машины и двигатели Джона Ричардса и Эда Симпкинса. Gareth Stevens/Wayland, 2016. Четко написанное иллюстрированное руководство по всем видам механических машин. Хороший обзор, который поможет детям понять, как простые машины приводят в действие большие, реальные машины, которые они видят вокруг себя.
  • Как все устроено сейчас, Дэвид Маколей. DK, 2016. Многие гидравлические машины разобраны и объяснены в этом классическом томе, посвященном тому, как это работает.
  • Чувствуешь силу? Ричард Хаммонд. Дорлинг Киндерсли, 2007/2015. Увлекательное введение в основы физики.(Я был одним из консультантов по этой книге.)
  • Сила и движение Питера Лафферти. Дорлинг Киндерсли, 2000 год. Хотя он уже довольно старый и, кажется, не обновлялся, его все еще легко найти в магазинах секонд-хенд. Одна из классических книг DK Eyewitness, в ней много увлекательной истории, а также современная наука.
  • Как все устроено: сила давления, Эндрю Данн. Thomson Learning, 1993. Немного устаревшая, но все еще очень актуальная детская книга, которая связывает основы науки о жидкостях и давлении воды с такими повседневными механизмами, как суда на воздушной подушке, пылесосы, отбойные молотки, автомобильные тормоза и лифты.
Для читателей постарше

Видео

Информационная
  • Гидравлические приводы Vickers Hydraulics. Устаревшее, но довольно четкое видео, в котором объясняются основные гидравлические приводы, в том числе гидроцилиндры одностороннего и двойного действия и гидравлические двигатели.
Веселые проекты
  • Сделать гидравлическую руку от Mist8K. Гидравлический рычаг с приводом от шприца и электромагнитным захватом.
  • Как сделать гидравлических боевых роботов, Лэнс Акияма.Один из проектов, описанных в книге Лэнса «Инженер с резиновыми лентами».
  • Как работает гидравлический ножничный подъемник от DRHydraulics. Это довольно четкая анимация, показывающая, как гидравлический насос поднимает и опускает лифт. Было бы лучше, если бы мы могли видеть разрез цилиндра и то, как течет жидкость, но вы поняли идею.

Артикул

  • Посмотрите, как робот HyQReal тянет самолет Эван Акерман. IEEE Spectrum, 23 мая 2019 г. Возможно, роботы в основном электромеханические, но гидравлические компоненты становятся все более популярными.
  • Робот Disney
  • с приводами воздух-вода демонстрирует «очень плавные» движения от Эрико Гиццо. IEEE Spectrum, 1 сентября 2016 г. Исследование робота, использующего комбинацию гидравлики и пневматики.
  • Hydraulics может включить полноэкранный дисплей Брайля от Прии Ганапати. Wired, 30 марта 2010 г. Недавно разработанный гидравлический механизм может сделать дисплеи Брайля дешевле, быстрее и доступнее.
  • Давление на гидравлику: Инженер, 24 февраля 2003 г. Почему гидравлика по-прежнему остается таким популярным способом приведения в действие машин, когда электрическая энергия, на первый взгляд, проще и легче в реализации?

Как правильно выбрать гидроцилиндр? – Морские гидросистемы

Гидравлические цилиндры представляют собой приводы, используемые как в крупных, так и в мелких отраслях промышленности, в ручных и автоматических инструментах. Они дают рычаг силы для перемещения рабочей нагрузки. Гидравлические цилиндры используются в машинах, которые толкают, тянут, поднимают, направляют, зажимают или опускают тяжелые грузы. Они используются в автомобильной промышленности, гражданском строительстве, горнодобывающей промышленности, бурении, складировании, судоходстве и морской промышленности.

Правильный выбор гидравлических цилиндров требует учета множества факторов, влияющих на ожидаемое применение, силу, направление силы, способ установки цилиндра, размер отверстия, длину хода и рабочее давление.




Сила:

Основным принципом работы гидравлического цилиндра является сила, которая прикладывается к одному концу и передается на другой конец с использованием несжимаемой жидкости/масла. Сила почти всегда умножается в процессе.

F = требуемое усилие (фунты)

P = рабочее давление (psi)

D = диаметр отверстия (дюймы)

F= (пи/4* P) *D

Диаметр отверстия:

Первым и наиболее важным этапом является определение рабочего давления цилиндра. Обычно используются основные рабочие давления в диапазоне от 500 до 10000 фунтов на кв. дюйм.

Быстрая формула для определения приблизительного размера отверстия для направления выдвижения цилиндра выглядит следующим образом:

F = требуемое усилие (фунты)

P = рабочее давление (psi)

D = диаметр отверстия (дюймы)

D = F / (Pi/4*P)



Размер стержня

После определения минимального диаметра цилиндра для нагрузки следующим важным шагом является выбор соответствующего размера штока. Выбор требуемого размера стержня и длины хода требует тщательного рассмотрения, так как это может повлиять на сопротивление изгибу стержня.В SEA HYDROSYSTEMS мы используем программы, которые рассчитывают, будет ли прочность штока на изгиб для данного размера и хода штока подходящей для данной нагрузки. Если вам нужна помощь в этом или нужно более индивидуальное руководство по выбору гидравлики, просто свяжитесь с нами.

Для некоторых применений требуется разработка гидравлического цилиндра по индивидуальному заказу. Не смотрите дальше, вы находитесь в нужном месте, мы поддерживаем нестандартные цилиндры с нашей одной из лучших команд дизайнеров.

Как правило, поршневой шток цилиндра гидравлического пресса должен иметь размер 2/3 Rd от диаметра отверстия.Для станков соотношение будет 1/2 размера отверстия.

Крепление цилиндра:

Гидравлические цилиндры

также можно классифицировать в зависимости от их установки, они бывают двух типов: шарнирная установка и прямая установка.

Шарнирная подвеска может использоваться там, где груз должен перемещаться по дуге, и включает такие крепления, как цапфа и скоба.

Прямолинейные крепления используются, когда груз должен перемещаться только в линейном направлении, и включают такие крепления, как задний или передний фланец головки и крепление на лапах.

Уплотнения гидравлических цилиндров, уплотнительные кольца :

Гидравлические уплотнения

играют важную роль в безупречной работе цилиндра, предотвращая утечки масла. Таким образом, правильный выбор уплотнений очень важен с учетом областей применения, условий эксплуатации и максимального рабочего давления

.
  • Гидравлические уплотнения штока , предотвращают утечку жидкости из цилиндра наружу. U-образные уплотнения, ступенчатые уплотнения являются одними из самых распространенных.
  • Гидравлические поршневые уплотнения предотвращают протекание жидкости через головку блока цилиндров.Уплотнения из 5 частей, уплотнения с низким коэффициентом трения, корончатые уплотнения являются одними из наиболее часто используемых уплотнений.
  • Грязесъемные или пылезащитные уплотнения, предотвращают попадание загрязняющих веществ в цилиндр. Кроме прямого контакта провода с уплотнением штока, внешние загрязнения могут иметь катастрофические последствия. Двойные и одинарные грязесъемники, а также салфетки с металлическим покрытием для тяжелых условий эксплуатации — вот некоторые примеры пылезащитных уплотнений
  • .
  • Уплотнительные кольца, Предотвращает утечку масла NBR с твердостью 70 по Шору подходит для общих применений.



Мы надеемся, что руководство по выбору этого гидроцилиндра предоставило вам необходимую информацию.

Если вам по-прежнему требуется дополнительная помощь в выборе гидроцилиндров, мы будем рады вам помочь. В SEA HYDROSYSTEMS INDIA PVT LTD у нас есть опыт, чтобы выбрать или спроектировать цилиндр для любого применения.



[/et_pb_text][/et_pb_column][/et_pb_row][/et_pb_section][et_pb_section bb_built=»1″ admin_label=»section» _builder_version=»3.0.51″][et_pb_row admin_label=”строка” background_position=”верхний_левый” background_repeat=”повторить” background_size=”начальный”][/et_pb_row][/et_pb_section]

Продукция: Пакома ГмбХ

Гидравлические цилиндры Pacoma

Широкий ассортимент гидравлических цилиндров Pacoma отличается неизменно высоким качеством и выдающимися характеристиками.

Наши цилиндры разрабатываются с использованием самых современных технологий для их определенного диапазона применений с целью серийного производства в больших объемах на наших современных производственных мощностях.

Гидравлические преимущества

Гидравлические цилиндры передают мощность, энергию и сигналы через жидкость, обычно масло. Силы в гидравлической системе создаются за счет давления. Движение происходит за счет потока объема. Передаваемая мощность является результатом этих двух факторов.

Таким образом, основной принцип работы гидравлических систем не отличается от пневматических систем. Однако использование жидкости, а не воздуха, обеспечивает заметно более высокую передачу мощности и более точные, плавно регулируемые движения.Кроме того, гидравлические системы позволяют выполнять движения с полной нагрузкой даже из стационарного положения. Кроме того, сила, а также скорость могут регулироваться бесступенчато.

Стандартные параметры

В значительной степени гидравлические цилиндры Pacoma разрабатываются и изготавливаются индивидуально. Тем не менее, можно сформулировать стандартные параметры, которые имеют общее значение для производства и различных областей применения.

Таким образом, наши гидравлические цилиндры работают в следующих диапазонах производительности:


Рабочее давление: от 20 до 420 бар


Диапазон температур масла: от -30 до +80 °C


Скорость поршня: до 0.5 м/с


Поршень Ø: от 25 до 260 мм


Стержень Ø: от 16 до 140 мм


Ход: до 6 000 мм



Спецификации, отличающиеся от стандартных, будем рады обсудить по запросу.

Поверхности гидравлических цилиндров Pacoma, как правило, защищены лаками High Solid Lacquers, которые доступны в цветах RAL и степени блеска по желанию.

Цилиндры одностороннего действия

Цилиндры одностороннего действия Pacoma имеют очень прочную конструкцию.Даже в экстремальных условиях они работают безупречно, безупречно выдерживая высокое давление и большие усилия. Кроме того, они могут мириться с враждебной средой, будь то вода, грязь или температура намного ниже точки замерзания.

В качестве альтернативы эти цилиндры могут быть оснащены технологией Pacoma PaStab. Эта специальная технология клапана позволяет крупным мобильным устройствам, машинам и транспортным средствам всегда сохранять безопасное положение даже на неровной поверхности, что обеспечивает безопасную рабочую среду.Другие технологии Pacoma, такие как CuSt, P3S и LiRe, расширяют область применения наших цилиндров одностороннего действия.

  Форма запроса

Цилиндры двустороннего действия

Pacoma — это адрес выбора для клиентов, которые ищут высоконадежный цилиндр двустороннего действия. Цилиндры отличаются прочной конструкцией, высококачественными компонентами и безупречной функциональностью. Они выдерживают высокое давление, интенсивные нагрузки и экстремальные условия и работают с абсолютной надежностью даже в самых экстремальных условиях.

Pacoma использует свою систему амортизации CuSt для обеспечения плавного движения цилиндра, тем самым защищая не только сам цилиндр, но и всю машину. Другие наши инновационные технологии, такие как LiRe, PaStab и P3S, могут использоваться в наших цилиндрах двойного действия для дальнейшего повышения их производительности и значительного снижения затрат на техническое обслуживание. Это делает их действительно экономичными в использовании.

  Форма запроса

Цилиндры с двойным штоком

Цилиндры с двойным штоком Pacoma работают с абсолютной надежностью даже в экстремальных условиях.Независимо от влияния окружающей среды, они используются в качестве цилиндров рулевого управления, цилиндров замков или для других целей. При любом использовании прочная конструкция и высокое качество отдельных компонентов обеспечивают надежную работу и исключительную долговечность.

В Pacoma мы производим эти цилиндры, используя нашу отличительную технологию LiRe – запатентованную систему левой и правой резьбы для соединения поршня и поршневого штока. Это снижает материальные затраты, позволяет увеличить мощность до 5 раз, а также увеличивает срок службы.В качестве альтернативы мы можем оснастить эти цилиндры нашей системой амортизации CuSt или нашей технологией автоматизированного движения P3S.

  Форма запроса

Тандемные цилиндры

Благодаря прочной конструкции, высококачественным компонентам и отличным материалам тандемные гидроцилиндры Pacoma отлично работают даже в самых экстремальных условиях. Они могут выдерживать высокое давление, интенсивные нагрузки и экстремальные условия окружающей среды, например, воду, агрессивные частицы или температуры намного ниже точки замерзания.

В этих баллонах Pacoma использует свою инновационную систему амортизации (CuSt). Эта интеллектуальная система демпфирования в конечном положении удерживает пиковое давление в цилиндре, тем самым снижая нагрузку на окружающие механизмы и обеспечивая плавное движение поршня. Эта бережная к материалам технология повышает безопасность и в то же время повышает удобство эксплуатации. Систему амортизации Pacoma можно легко комбинировать с другими технологиями Pacoma, такими как LiRe, PaStab и P3S.

  Форма запроса

Цилиндры на заказ

В Pacoma мы разрабатываем и производим цилиндры на заказ для наших клиентов, например, но не ограничиваясь этим, телескопический гидравлический цилиндр с особенно большим рабочим диапазоном.Наши обширные ноу-хау в области разработки и собственный отдел прототипирования позволяют нам действовать быстро и компетентно по индивидуальным заказам клиентов.

Изготовленные на заказ цилиндры Pacoma такие же прочные, долговечные и очень функциональные, как и наши популярные стандартные цилиндры. При необходимости технологии Pacoma, такие как LiRe, CuSt, PaStab и P3S, могут быть интегрированы в нестандартные баллоны. Например, наша система датчиков позиционирования P3S позволяет определять, программировать и автоматизировать повторяющиеся движения машины для цилиндра.

Просто сообщите нам, каковы ваши требования. С вашими параметрами и конкретной областью применения мы можем подобрать для вас идеальный тип цилиндра. Мы будем рады начать работу по настройке от вашего имени.

  Форма запроса

Что такое гидравлический цилиндр| Типы | Использование | Выбор

Вы найдете различные типы цилиндров, такие как механические подъемные, толкающие или силовые цилиндры вокруг вас, не осознавая того факта, как эти части оборудования могут облегчить нашу жизнь.Итак, давайте сделаем это просто. Вы, должно быть, регулярно сталкивались с экскаваторами, тракторами, вилочными погрузчиками, автовышками и грузовиками. Но задумывались ли вы, какому механизму они следуют, чтобы работать оптимально? Ну, все они гидравлических цилиндра и работают с однонаправленным ходом для создания однонаправленной силы. Гидравлический цилиндр или привод используются для создания механической силы, следуя линейному движению.

В большинстве случаев гидравлические цилиндры используются для подъема, толкания или нажатия чего-либо. Изготовленный из стальной трубы, монтажных принадлежностей, торцевых крышек и поршня со штоком, гидравлический цилиндр может создавать оптимальное усилие. Итак, вы хотите узнать больше об этом механическом приводе ? Что ж, тогда загляните в этот блог.

Что такое гидравлический цилиндр или привод?

Гидравлический цилиндр или привод является одним из четырех важнейших компонентов гидравлической системы . В настоящее время гидравлическая система является популярной технологией, в которой гидравлическое масло используется для передачи энергии от двигателя к цилиндру.Эти гидравлические цилиндры используются для создания линейного движения путем преобразования гидравлической энергии в механическое движение.

Гидравлическая передача осуществляется посредством масла. Механизм устанавливается, когда двигатель вращает насос, создавая объемный поток. Давление в гидравлической системе определяется нагрузкой, создаваемой цилиндром или клапаном, который затем сопротивляется потоку жидкости, создаваемому гидравлическим насосом .

Создаваемое давление затем равномерно распространяется во всех направлениях в системе, воздействуя на все поверхности замкнутых пространств в гидравлической системе.И этот эффект называется законом Паскаля.

Теперь давление будет создаваться при воздействии силы на поверхность предмета. Итак, когда сила делится на площадь, давление получается следующим образом.

p = F/A

где:

F= сила [Н, Ньютон]

A = площадь [м 2 ]

p= давление [Н/м 2 ] = паскаль [Па]

Таким образом, гидравлическая энергия цилиндра преобразуется обратно в механическое движение.Когда давление придет в камеру «А», стержень будет выталкиваться, и сила будет выталкивать (F = p x A1). Когда в цилиндре двойного действия возникнет встречное движение и давление поступит в камеру «В», шток отступит внутрь, а сила отступит внутрь (F = p x A2).

Камеры гидравлических цилиндров «A» и «B»

Типы гидравлических цилиндров

В отличие от других типов, существует два основных типа гидравлических цилиндров , , конфигурация которых следующая.

Цилиндр двойного действия

Подача жидкости под давлением в конец штока цилиндра двойного действия вызовет втягивание штока поршня. Кроме того, направление жидкости под давлением из крышки приведет к дальнейшему удлинению штока. И это заставит жидкость с противоположной стороны поршня течь обратно в гидробак. Таким образом, здесь жидкость под давлением может перемещать цилиндр в обоих направлениях.

Как это работает?

Цилиндры двустороннего действия имеют отверстия на обоих концах, предназначенные для прохода гидравлической жидкости для выдвижения и втягивания поршня.Он перемещает поршень вперед и назад, чередуя порт с более высоким давлением жидкости. Цилиндр двустороннего действия крайне необходим, когда груз необходимо перемещать в обоих направлениях.

Цилиндр одностороннего действия

Цилиндр одностороннего действия принимает жидкость под давлением только с одной стороны поршня. Объем с другой стороны поршня выходит в воздух или возвращается в бак. Жидкость под давлением может вызвать выдвижение или втягивание цилиндра в зависимости от направления к концу штока или крышки.В любом из случаев сила может быть создана за счет силы тяжести или пружины, которая может вернуть шток поршня в исходное состояние.

Как это работает?

Цилиндр одностороннего действия работает с развитием тяги или выходной силы только в одном направлении. Поршень будет возвращаться с помощью установленной пружины или внешних сил, таких как сила тяжести, механическое движение, вес и т. д. Они имеют один порт, позволяющий жидкости поступать в цилиндр и перемещать поршень в правильное положение.И, в момент возврата штока поршня, жидкость сливается из того же порта, в который она попала.

A Вариант на основе Гидравлический цилиндр Конструкция

Возможны варианты конструкции для цилиндров одинарного и двустороннего действия в зависимости от того, как две торцевые крышки прикреплены к цилиндру.

  • Цилиндры со стяжными тягами:

    Эти цилиндры поставляются с квадратной или прямоугольной торцевой крышкой, которая крепится к каждому концу цилиндра с помощью стержней и проходит через отверстия в углах торцевых крышек.

  • Сварные цилиндры:

    Сварные имеют торцевые фланцы, приваренные к цилиндру, вместе с торцевой крышкой , прикрепленной к каждому из фланцев. Торцевые заглушки остаются закрепленными на месте с помощью болтов, которые проходят через отверстия в каждой торцевой заглушке.

  • Цилиндры мельничные:

    Этот тип механического цилиндра имеет фланцы, приваренные к концам стволов цилиндров, вместе с торцевыми крышками того же диаметра в виде фланцев.

  • Баллоны неремонтопригодные:

    Эти баллоны используются для экономии. У него есть торцевые крышки, приваренные к стволу, что делает их одноразовыми компонентами.

  • Цилиндры с двойным штоком:

    Этот тип цилиндра имеет шток, прикрепленный к любой стороне поршня, при этом каждый шток проходит через крышку штока.

Тип рулевой тяги, цилиндр с двойным наконечником

Другими популярными типами гидравлических цилиндров являются следующие.

  • Выдвигающ цилиндры

  • Ram цилиндры

  • с коротким ходом цилиндров

  • Тандем цилиндры

  • Duplex цилиндры

  • Мембрана Цилиндры

Использование гидравлических Цилиндры

Гидравлические цилиндры или приводы обычно используются для различных целей. Гидравлические цилиндры обычно используются в землеройных машинах для подъема или опускания рукояти, стрелы или ковша.Они также находят применение в станках для резки листового металла, гибочных станках, горячем прессовании для производства фанеры, производстве ДСП или в других различных типах промышленного оборудования.

Каков принцип работы гидравлического цилиндра?

Основная мощность гидравлического цилиндра зависит от типа используемой гидравлической жидкости. В качестве жидкости в основном используется масло. Поршень остается соединенным со штоком, и его дальнейшие движения вперед и назад. Установка заключена в корпус цилиндра.

Один конец ствола остается закрытым сальником, а другой закрывается колпачком. Через сальник шток поршня может легко выйти из цилиндра. Обычно в цилиндре есть два отсека, которые остаются разделенными поршневым штоком. Один называется верхней камерой, а другой сегмент называется нижней камерой. Гидравлический цилиндр с навесным оборудованием устанавливает соединение между гидравлическим цилиндром и машиной, которая работает за счет вытягивания и толкания.

Цилиндр в основном относится к стороне двигателя гидравлической системы , а гидравлический насос относится к стороне генератора. Насос будет предлагать фиксированный поток масла для перемещения поршня. Поршень выталкивает масло обратно в резервуар из другой камеры. Когда масло поступает через нижний конец во время такта удлинения, давление на другом конце становится почти нулевым, тогда сила на штоке поршня будет:

F = P. A

Где A = площадь поршень и P = давление в цилиндре

Гидравлический цилиндр обеспечивает тягу и толкание с выдвижением и втягиванием штока поршня.С помощью этого механизма он приводит в действие внешнюю нагрузку по прямолинейному пути. Обычно гидроцилиндры используются для последовательных угловых перемещений. Для полуугловой деятельности нужны полувращательные цилиндры.

В цилиндре двустороннего действия поршень остается закрытым штоком, который прикреплен к нему. И из-за этой настройки заметна разница в силе между обеими сторонами поршня. Обычно это происходит, когда цилиндр меняет местами давление на входе и выходе.Сила, прилагаемая для хода втягивания, уменьшается, когда площадь поверхности стержня уменьшается. Таким образом, когда масло закачивается в шток и течет обратно в резервуар с заглушкой без какого-либо давления, давление жидкости равно силе тяги/(площадь поршня – площадь штока поршня).

Правильный процесс выбора гидравлического цилиндра

Выбор гидравлического цилиндра зависит от области применения, для которой он вам нужен.Итак, вот как выбрать правильный гидравлический привод для вашей цели использования.

  • Чтобы определить правильный размер привода, сначала необходимо определить требуемое усилие. Для целей подъема усилие должно соответствовать весу агрегата. Для перемещения груза по земле гидравлическая сила должна компенсировать силу трения.
  • Вам нужно правильно определить расположение сил. Если требуемая сила эксцентрична, лучше использовать шток поршня большего диаметра.
  • Диаметр отверстия цилиндра рекомендуется рассчитывать на основе максимального усилия и максимально допустимого давления системы.
