Что собой представляет газодизельный двигатель и принцип его работы:

Двухтопливным газодизельным двигателем называется силовая установка, на которую дополнительно смонтировано оборудование для работы от газа. Принцип работы такой установки заключается в одновременной подаче в камеру сгорания двух видов топлива. Основным топливом является солярка, а дополнительным газ метан. Причем дизтопливо подается в значительно меньшем объеме, чем обычно.

Солярка, по сути, является своеобразным “запалом” для газовоздушной смеси. Подача солярки связана с тем, что температура воспламенения у метана выше, чем у солярки. По этой причине в момент сжатия в камере сгорания сам метан воспламениться не может. Для его поджига на такте впуска в камеру сгорания подается некоторое количество солярки.

Газодизельный двухтопливный двигатель сохраняет возможность работать только от солярки, но не способен работать на одном газу.



Какую экономию при этом можно получить?:

Экономия денег от газодизельного режима зависит от того, в каком процентном соотношении происходит замещение дизтоплива газом.



Процент замещения солярки метаном может колебаться в пределах от 50 до 85%. На этот показатель влияет несколько факторов:

• характеристики штатной топливной системы;
• конструкция применяемой газодизельной системы;
• манера вождения.

При запуске двигателя, либо при его работе на малых нагрузках, используется практически только дизтопливо. Связано это с тем, что при данных режимах работы затруднительно определить оптимальные параметры подачи газа.

Далее, с повышением нагрузок, создаются оптимальные условия для перехода в газодизельном режиме. Именно в этот момент замещение может вырастать до 85%. В тоже время, во избежание перегрева форсунок и последующего закоксовывания распылителей, сохраняется подача некоторого объема дизтоплива.

При выходе ДВС на полную мощность велик риск появления детонации и возникновения эффекта калильного зажигания. Система управления газодизелем начинает снижать порцию газа.

Для экономичной, в финансовом плане, эксплуатации важным является показатель, определяющий, сколько кубометров метана будет нужно на 1 литр солярки. На всех режимах дизель работает с избытком воздуха. В связи с этим газ, подаваемый в камеру сгорания, разрежен воздухом. Это, в свою очередь, снижает ступень его возгорания.

Таким образом, сгорание газо-воздушной смеси протекает в непосредственной близости с каплями солярки. Остатки несгоревшего газа выводятся вместе с выхлопом.

В теории для замещения 1 литра дизтоплива требуется не более 0,9 кубометра метана. На практике, по причине несовершенства процесса горения, коэффициент замены может составлять 1,1 – 1,3 кубометра.

org/Offer”>

	SCANIA DC13 карьерный самосвал	SCANIA DC13 седельный тягач	Газель Cummins ISF 2.8
Технология	Подача газа перед турбиной, управление подачей дизельного топлива через эмуляцию сигнала педали газа, управление подачей газа через GPS	Подача газа перед турбиной, управление подачей дизельного топлива через эмуляцию сигнала педали газа, управление подачей газа через GPS	Подача газа перед турбиной, управление подачей дизельного топлива через эмуляцию сигнала педали газа
Замещение	50%	60%	70%
1 литр ДИЗ топлива замещается на	1.1 нм3	1.2 нм3	1.3 нм3



Чтобы произвести практические расчеты замещения, за основу берется гарантированный показатель 60%. Эта величина ориентирована на обычные двигатели. Для газового показателя принято учитывать коэффициент 1,2. Отсюда следует, что для замещения 1 литра дизтоплива расходуется 1,2 кубометра метана. При условии соблюдения корректного стиля вождения допустима большая степень замещения. Но гарантий в этом нет.

Чтобы рассчитать экономию, берется сумма затрат на дизельное топливо из расчета расхода на 100 км пробега. Эта сумма должна соответствовать расходам при работе двигателя до перевода на газ. Затем фиксируются затраты на сниженный объем расхода солярки, и прибавляется сумма на приобретение газового топлива.



Как осуществляется трансформация в газодизель:

Для переоборудования в газодизель изменение конструкцию штатного двигателя не требуется.

В систему поступления воздуха, расположенную перед турбиной, производится установка газовых инжекторов. Они, получая импульсы от электронного блока управления, впрыскивают газ.

Подобная схема газоподачи имеет ряд преимуществ:



• высокая степень взрыво – пожаробезопасности. В этом режиме газ разбавляется воздухом, и его предельная концентрация не способна загореться.
•  благодаря прохождению через турбину образуется однородная газовоздушная смесь.
•  в случае отказа одного или нескольких газоинжекторов происходит обычное снижение тяги двигателя без отрицательных последствий

Подача дизтоплива ограничивается сигналом педали газа или методом эмуляции.

Контроль теплорежимов работы газодизеля осуществляется на основании показаний термопары, которая устанавливается на входе горячей части турбины.



Поменяются ли силовые показатели двигателя после перевода в газодизель?:

Установка на ДВС газодизельной системы никак не влияет на его работу. Все характеристики дизеля, включая степень сжатия, наддув, компрессию остаются без изменений.

Эти сведения основаны на откликах водителей, что их газодизельная машина прекрасно справляется с перевозкой груза даже на крутых подъемах. При этом была включена передача, на которой обычно они передвигаются на простом дизельном моторе.

Стендовые испытания двигателей также показали неизменность параметров при их работе с газодизельной установкой.



Экологический эффект газодизеля:

Газодизельный ДВС наносит меньший ущерб природе, чем обычный. В тоже время этот показатель меняется в зависимости от режима эксплуатации мотора и степени замещения солярки.

Европейская ассоциация газомоторных ТС заявляет, что даже при 50% замещении солярки достигается значительное снижение вредных веществ при выхлопе.

Подробнее про установку ГБО на грузовые автомобили:

Индивидуальные условия на установку газодизеля: 8 (495) 532-01-11

Газодизель

Газодизельная система для работы на газе дизельного двигателя

Дизельные двигатели при переводе для работы на газе в отличие от бензиновых требуют дополнительных условий обеспечения воспламенения газа в камере сгорания. Температура воспламенения метана (680 градусов) значительно превосходит температуру, при которой самостоятельно воспламеняется дизельное топливо в конце такта сжатия (280 градусов).

Поэтому для работы дизельных двигателей на газе необходим дополнительный источник воспламенения. Рудольф Дизель еще в 1898 году запатентовал способ воспламенения газового топлива дозой запального жидкого топлива, однако применять этот способ стали только с 1930 года, и только для стационарных узкорежимных двигателей.

Газодизельная система питания топливом для работы на газе автомобилей с дизельным двигателем, назначение, устройство, принцип и режимы работы.

Газодизельным процессом является такой способ сгорания дизельного топлива и природного газа одновременно, когда газовоздушная смесь воспламеняется принудительно от небольшой горящей дозы дизельного топлива. Газовоздушная смесь подается в цилиндры двигателя, где сжимается поршнем на такте сжатия, и в нужный момент топливный насос высокого давления (ТНВД) через форсунки впрыскивает запальную дозу дизельного топлива, которая самовоспламеняется и поджигает газовоздушную смесь.

В газодизельном режиме двигатель работает на двойном топливе — дизельном топливе и природном газе. По основному признаку — способу воспламенения газовоздушной смеси — газодизель относится к двигателям с принудительным воспламенением. Газодизельный двигатель имеет две взаимосвязанные системы питания : дизельную и газовую. Общим для этих двух систем является оригинальное газодизельное оборудование.

При переоборудовании дизельных двигателей, имеющих высокую степень сжатия, мощность двигателя остается на уровне базового двигателя. Основными целями переоборудования дизельных двигателей для работы по газодизельному циклу являются :

— Экономия до 75-80% дизельного топлива путем замещения его природным газом.
— Увеличение суммарного запаса хода транспортного средства при использовании обоих видов топлива в 1,5-1,7 раза.
— Снижение дымности отработавших газов дизеля в 2-4 раза.

Минимальное количество запального дизельного топлива определяется энергией, необходимой для воспламенения и полного сгорания газовоздушной смеси. Однако из-за меняющихся во времени режимов работы автомобильных двигателей и необходимости охлаждения форсунок доза запального дизельного топлива превышает теоретически необходимые 5-7 %. Практически запальная доза составляет от 15 до 50 % от полной подачи дизельного топлива.

Принцип работы газодизельной системы питания топливом для работы на газе автомобилей с дизельным двигателем.

Подача дизельного топлива при работе в режиме газодизеля отличается от дизельного режима. Для запуска двигателя и работы на минимальных оборотах холостого хода в камеру сгорания поступает только дизельное топливо. При увеличении частоты вращения и нагрузки в камеру сгорания поступают газовоздушная смесь и запальная доза дизельного топлива. С этого момента двигатель работает по газодизельному циклу.

Газодизельное оборудование предназначено для заправки, хранения, управления подачей и дозирования газа, образования газовоздушной смеси, ограничения цикловой подачи дизельного топлива до уровня запальной дозы и защиты дизеля от внештатных режимов работы. При этом сохраняется возможность быстрого перехода с газодизельного режима на дизельное топливо и обратно.

Устройство газодизельной системы питания топливом для работы на газе автомобилей с дизельным двигателем.

Система заправки, хранения газа и снижения его давления практически имеет одинаковый принцип работы и устройство с системой питания на метане, двухтопливных бензиновых двигателей с газобаллонным оборудованием.

Для заправки баллонов служит заправочный узел, вентиль наполнительный и баллонные вентили. На газовых баллонах установлены тройники баллона и вентили. Крестовина с манометром установлены на кронштейне узла высокого давления. Из баллонов газ по трубопроводам высокого давления подается к электромагнитному клапану, предварительно пройдя очистку в фильтре.

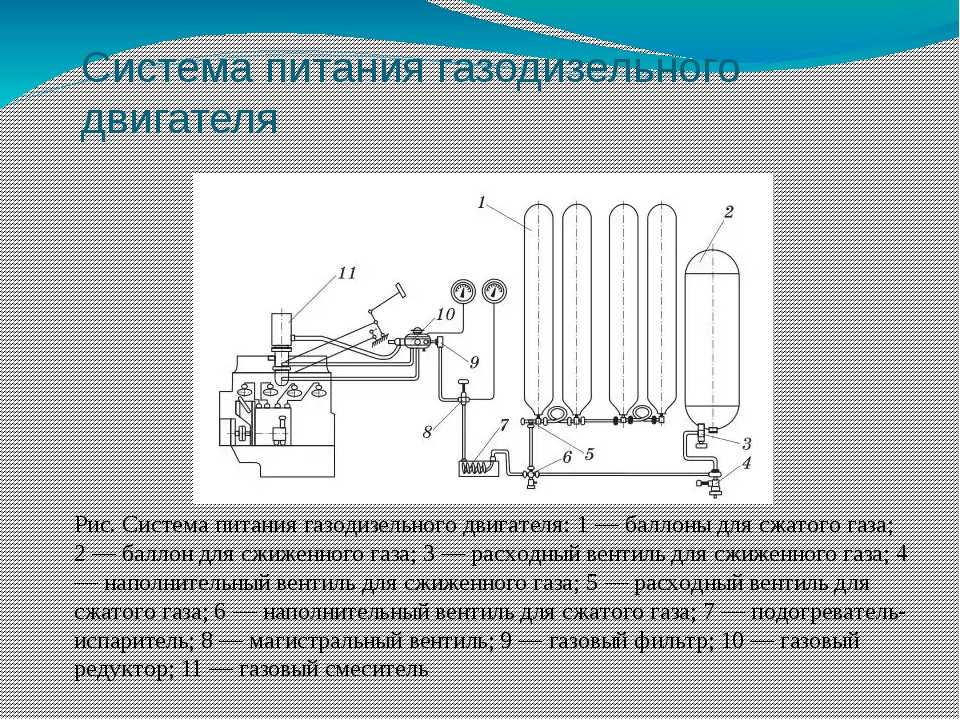

Принципиальная схема газодизельной аппаратуры для работы на газе автомобилей с дизельным двигателем.

После открытия электромагнитного клапана газ подается к редуктору высокого давления и затем к редуктору низкого давления. Для подогрева к редуктору высокого давления подается жидкость от системы охлаждения двигателя.

Редуктор высокого давления оборудован системой коррекции по загрязненности воздушного фильтра, предотвращающей самофорсировку двигателя. В конструкцию системы питания обычного дизельного двигателя добавляются :

— Газовый смеситель.
— Механизм установки запальной дозы дизельного топлива (МУЗД).
— Дозатор газа для управления топливным насосом высокого давления и подачей газа.
— Дополнительное электрооборудование, которое обеспечивает необходимую информативность и защиту дизеля от нештатных режимов работы.

Дизельная система питания состоит из штатных агрегатов, включая топливный насос высокого давления и форсунки. На ТНВД дополнительно имеется механизм ограничения подачи запальной дозы, который обеспечивает впрыск заданного количества дизельного топлива, необходимого для воспламенения газодизельной смеси в камере сгорания, а также переключение на работу в обычном дизельном режиме.

Механизм установки запальной дозы дизельного топлива приводится в действие электромагнитом, а на рычаге управления рейкой ТНВД установлен дополнительный упор. Помимо этого на регуляторе максимальных оборотов ТНВД установлен клапан, отключающий подачу газа. Блокировка одновременного включения полной подачи двух видов топлива осуществляется с помощью концевого выключателя 1 и реле МУЗД и реле клапана моторного тормоза.

В смесителе газ смешивается с воздухом, который подается за счет разрежения, создаваемого во впускном трубопроводе двигателя. Заданный состав смеси газа с воздухом регулируется дозатором, соединенным с педалью привода рейки ТНВД телескопической тягой.

Режимы работы газодизельной системы питания топливом для работы на газе автомобилей с дизельным двигателем.

Начало подачи газа в двигатель осуществляется синхронно с началом нажатия педали привода рейки ТНВД водителем. В этот момент цикловая подача дизельного топлива в цилиндры двигателя равна запальной дозе. Изменение числа оборотов, крутящего момента и мощности двигателя осуществляется преимущественно изменением количества газа, подаваемого в двигатель. При работе двигателя запальная доза дизельного топлива изменяется, незначительно увеличиваясь с повышением частоты вращения кулачкового вала ТНВД.

При снятии ноги водителя с педали привода рейки ТНВД, прекращается подача газа в двигатель, и одновременно цикловая подача дизельного топлива уменьшается с величины запальной дозы до величины подачи холостого хода. Двигатель запускается и прогревается только в дизельном режиме на дизельном топливе.

Перевод двигателя с дизельного режима в газодизельный режим и обратно возможен как во время остановки, так и при движении автомобиля. Для этого необходимо отпустить педаль привода рейки и переключить клавишу выбора режима работы «Дизель» — «Газодизель», расположенную на щитке приборов в кабине водителя.

Отключение подачи газа при пользовании моторным тормозом происходит с помощью реле клапана моторного тормоза и электромагнитного клапана, установленного на входе в редуктор высокого давления. Ограничение подачи газа при достижении двигателем максимальной частоты вращения осуществляется пневмомеханическим клапаном ограничения подачи газа.

Для преобразования напряжения в бортовой сети дизеля в рабочее напряжение 12 Вольт используется тиристорный блок. Отключение подачи газа при неработающем двигателе осуществляется пневмоконтактором. Для предотвращения попадания газа в пневмосистему патрубок отбора воздуха из впускного коллектора перенесен на корпус смесителя газа, а на впускном коллекторе — заглушен.

Газодизельные системы питания топливом устанавливают на дизельные двигатели, оснащенные ТНВД с двухрежимным регулятором. При наличии на ТНВД всережимного регулятора необходимо заменить его двухрежимным.

По материалам книги «Установка и эксплуатация газобаллонного оборудования автомобилей».
Ю.В. Панов.

Как работают дизельные автомобили?

Автомобили с дизельным двигателем аналогичны автомобилям с бензиновым двигателем, поскольку оба они используют двигатели внутреннего сгорания. Одно отличие состоит в том, что дизельные двигатели имеют систему впрыска с воспламенением от сжатия, а не систему с искровым зажиганием, используемую в большинстве бензиновых автомобилей. В системе с воспламенением от сжатия дизельное топливо впрыскивается в камеру сгорания двигателя и воспламеняется за счет высоких температур, достигаемых при сжатии газа поршнем двигателя. В отличие от систем контроля выбросов на автомобилях с бензиновым двигателем, многие автомобили с дизельным двигателем имеют дополнительные компоненты для очистки выхлопных газов, которые уменьшают количество твердых частиц и расщепляют опасный оксид азота (NO 9).

0003 x ) выбросы в безвредный азот и воду. Дизельное топливо является распространенным транспортным топливом, и в некоторых других вариантах топлива используются аналогичные системы и компоненты двигателя. Узнайте об альтернативных видах топлива.

Изображение высокого разрешения

Система доочистки выхлопных газов: Эта система состоит из нескольких компонентов, которые отвечают за фильтрацию выхлопных газов двигателя в соответствии с требованиями по выбросам выхлопных газов. После того, как выхлопные газы двигателя фильтруются через дизельный сажевый фильтр (DPF) и катализатор окисления дизельного топлива для уменьшения содержания твердых частиц, дизельная выхлопная жидкость (DEF) впрыскивается в смесь выхлопных газов, а затем путем химического преобразования восстанавливается до азота и воды. в селективном каталитическом восстановителе (SCR) перед выбросом в атмосферу через выхлопную трубу автомобиля.

Аккумулятор: Аккумулятор обеспечивает электроэнергией запуск двигателя и электронику/аксессуары автомобиля.

Заливная горловина дизельного выхлопа: Это отверстие предназначено для наполнения бачка дизельной выхлопной жидкости.

Резервуар для жидкости для выхлопных газов (DEF): В этом баке находится жидкость для выхлопных газов дизельных двигателей, водный раствор мочевины, который впрыскивается в поток выхлопных газов во время селективного каталитического восстановления.

Электронный блок управления (ECM): ECM управляет топливной смесью, опережением зажигания и системой выбросов; следит за работой автомобиля; защищает двигатель от небрежного обращения; и обнаруживает и устраняет проблемы.

Топливозаправочная горловина: Форсунка от топливораздаточной колонки присоединяется к приемнику на автомобиле для заполнения бака.

Топливопровод: Металлическая трубка или гибкий шланг (или их комбинация) подает топливо из бака в систему впрыска топлива двигателя.

Топливный насос: Насос, который перекачивает топливо из бака в систему впрыска топлива двигателя через топливопровод.

Топливный бак (дизель): Хранит топливо на борту транспортного средства до тех пор, пока оно не понадобится для питания двигателя.

Двигатель внутреннего сгорания (с воспламенением от сжатия): В этой конфигурации топливо впрыскивается в камеру сгорания и воспламеняется при высокой температуре, достигаемой при сильном сжатии газа.

Трансмиссия: Трансмиссия передает механическую энергию от двигателя и/или тягового электродвигателя на привод колес.

СРАВНИТЬ С

Дизельные двигатели

Дизельные двигатели

Ханну Яаскеляйнен, Магди К. Хайр

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием. Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите под номером , чтобы просмотреть полную версию этого документа.

• Ранняя история дизельного двигателя

Abstract : Дизельный двигатель, изобретенный в конце 19 ^-го -го века доктором Рудольфом Дизелем, является наиболее энергоэффективной силовой установкой среди всех известных сегодня типов двигателей внутреннего сгорания. Такой высокий КПД обеспечивает хорошую экономию топлива и низкий уровень выбросов парниковых газов. Другие характеристики дизеля, которые не были сравнимы с конкурирующими машинами для преобразования энергии, включают долговечность, надежность и топливную безопасность. К недостаткам дизелей относятся шум, низкая удельная выходная мощность, выбросы NOx и твердых частиц, а также высокая стоимость.

• Что такое дизельный двигатель?
• Типы дизельных двигателей
• Эффективность и выбросы парниковых газов
• Характеристики дизельных двигателей

В большинстве современных дизельных двигателей используется обычное расположение цилиндров и поршней, приводимое в действие кривошипно-шатунным механизмом, характерным для других двигателей внутреннего сгорания, таких как бензиновый двигатель. Учитывая этот базовый механизм, между базовой структурой дизельных и бензиновых двигателей очень мало различий.

Концептуально дизельные двигатели работают, сжимая воздух до высокого давления/температуры, а затем впрыскивая небольшое количество топлива в этот горячий сжатый воздух. Высокая температура вызывает испарение небольшого количества сильно распыленного впрыскиваемого топлива. Смешиваясь с горячим окружающим воздухом в камере сгорания, испаряющееся топливо достигает температуры самовоспламенения и сгорает, высвобождая энергию, запасенную в этом топливе [391] .

Определение дизельного двигателя развивалось с годами. Например, в начале 20 ^-го -го века было проведено различие между «настоящим дизельным двигателем» и двигателем, который разделял некоторые аспекты дизельного цикла, но не охватывал все аспекты, считавшиеся частью дизельного цикла, как это предполагалось. Одним из первых определений «настоящего дизельного двигателя» является наличие следующих характеристик [2959] :

1. Сжатие, достаточное для создания температуры, необходимой для самовозгорания топлива.
2. Впрыск топлива струей сжатого воздуха.
3. Максимальное давление цикла (достигаемое при сгорании), не превышающее значительно давление сжатия, т.
