Признаки завоздушивания системы охлаждения двигателя: на что обратить внимание

Жидкостная система охлаждения двигателя является герметичной и представляет собой целый комплекс различных элементов, которые взаимодействуют между собой.  Также в зависимости от температуры ОЖ напрямую зависит циркуляция рабочей жидкости по малому или большому кругу.

Как правило, наиболее частыми неисправностями, с которыми сталкиваются автолюбители, является течь тосола или антифриза, а также разгерметизация и воздушная пробка в системе охлаждения двигателя.

В этой статье мы рассмотрим причины завоздушивания системы охлаждения двигателя, признаки, которые указывают на то, что в систему попал воздух, а также основные способы удаления воздушных пробок.

Читайте в этой статье

Воздух попал в систему охлаждения двигателя: основные признаки завоздушивания

Для лучшего понимания начнем с общих принципов работы. Пока двигатель холодный, жидкость циркулирует только по рубашке охлаждения (специальные каналы в блоке цилиндров и ГБЦ), не поступая в радиатор. Циркуляцию обеспечивает водяной насос (помпа).

После того, как температура ОЖ достигнет определенного показателя, происходит срабатывание термостата, который открывает большой круг (жидкость проходит через радиатор). Если охлаждения ОЖ при движении по большому кругу недостаточно, тогда автоматически подключается вентилятор охлаждения двигателя (воздушное охлаждение).

При этом важно, чтобы система работала корректно, так как ее эффективности зависит поддержание оптимальной температуры ДВС, нормальное функционирование внутрисалонного отопителя (печки) и т.д.

Обратите внимание, указанные неисправности могут возникать по разным причинам, то есть двигатель начинает перегреваться не только по причине возникновения воздушных пробок, однако такую вероятность также не следует исключать.

Как и в любой другой жидкостной системе замкнутого типа, воздушные пробки могут привести к тому, что система перестает работать в нормальном режиме. В этом случае также значительно повышается риск перегрева мотора, перестает нормально работать печка.

  • Основным признаком образования воздушной пробки является перегрев двигателя. Другими словами, температура растет выше нормы, указатель температуры может подниматься до красной зоны. При этом при проверке уровня ОЖ в расширительном бачке никаких отклонений может быть не выявлено.
  • Также в холодное время года водитель может заметить, что теплый воздух в салон практически не поступает, хотя двигатель нормально прогрет. Это также указывает на то, что в системе охлаждения может быть воздух.

Так или иначе, но воздушная пробка не позволяет ОЖ нормально циркулировать по каналам системы охлаждения. В результате нарушенной циркуляции возникают те или иные неполадки. В рамках проведения диагностики системы охлаждения двигателя следует проверить уровень ОЖ в расширительном бачке, а также внимательно осмотреть отдельные участки системы.

Не допускается наличие утечек антифриза или тосола, каких-либо видимых повреждений шлангов и патрубков. Также нужно проверить надежность фиксации хомутов в местах соединений. Часто бывает так, что в систему попадает воздух именно по причине незатянутого или пришедшего в негодность затяжного хомута.

Еще отметим, что воздух может попадать через малозаметные трещины в резиновых патрубках, при этом интенсивных течей через эти трещины может и не быть. Обычно такие трещины сразу не видны, однако детальный осмотр или подача воздуха в систему под давлением для проверки позволяет выявить проблемные участки. Также во время проверки следует уделить внимание помпе, проверить работу термостата и вентилятора охлаждения.

Если все в норме, тогда высока вероятность того, что печка не работает и мотор перегревается именно по причине воздушных пробок. В этом случае необходимо предпринять меры и «выгнать» такую пробку из системы охлаждения.

Как убрать воздушную пробку из системы охлаждения двигателя

Итак, начнем с простых автомобилей (старые иномарки, отечественный автопром). На таких авто удаление воздуха из системы охлаждения осуществляется следующим образом:

  1. Машину достаточно загнать на эстакаду. Сделать это нужно таким образом, чтобы передняя часть была немного приподнята.
  2. Далее на радиаторе нужно открутить специальную пробку, после чего двигатель можно запустить.
  3. После нескольких минут работы на ХХ воздух стравливается из системы охлаждения мотора.

При этом данный способ не поможет решить задачу на более современных автомобилях. На подобных ТС система охлаждения полностью замкнутого типа, то есть для развоздушивания воздух нужно «выгонять». Чтобы это сделать, можно пойти двумя путями.

Первый способ предполагает откручивание крышки расширительного бачка, затем двигатель с открытой крышкой работает на ХХ какое-то время, затем нужно сесть в автомобиль и интенсивно погазовать, поднимая обороты до 3-3.5 тыс. об/мин. Далее крышку нужно закрутить и проверить работу системы.

Если этот способ не помог, тогда ослабляется верхний патрубок, который идет от печки. Нужно быть готовым к тому, что начнет вытекать и сам антифриз. Далее двигатель запускается, при этом нужно следить, когда из вытекающей ОЖ пропадут воздушные пузырьки. Их исчезновение укажет на то, что воздушную пробку успешно удалили из системы. Давайте рассмотрим этот способ более подробно на примере модели ВАЗ «Калина».

Перед началом работ следует подготовить ключи для демонтажа пластиковых защитных элементов. Также потребуется наличие отвертки, чтобы отпускать и затем затягивать хомуты.

  • Итак, первым делом снимается пластиковая защита. Данная защита на указанной модели ТС прикрепляется к корпусу при помощи шпилек, которые имеют уплотнители из резины.
  • Далее с верхнего или с нижнего патрубка нужно снять хомут. Теперь следует открутить крышку расширительного бачка. Если двигатель горячий, соблюдайте осторожность, так как разогретая ОЖ может выплеснуться из бачка!
  • Затем горловина бачка накрывается чистой тряпкой. Далее на горловину следует натянуть подходящую трубку из резины. После этого нужно подать немного воздуха в бачок, дунув в трубку. Желательно делать это при помощи компрессора.

Помните, ОЖ является сильным ядом! Только в крайнем случае продувайте бачок ртом, при этом не допускайте попадания охлаждающей жидкости внутрь, в глаза или на кожу, не вдыхайте пары!

  • После подачи воздуха в бачок, из патрубка, с которого ранее был снят хомут, должен начать вытекать антифриз. После этого нужно убедиться, что в вытекающей ОЖ нет пузырьков воздуха, затем быстро накинуть патрубок на штуцер, поставить хомут на место и затянуть его. На этом этапе процесс развоздушивания можно считать завершенным.
  • Далее потребуется довести уровень ОЖ до нормы (обычно «на холодную» заливается на 4-5 мм. выше отметки «MIN», так как после прогрева ДВС жидкость увеличится в объеме и поднимется до отметки «MAX».
  • После этого двигатель можно завести и прогреть. В ряде случаев в рамках этой процедуры нужно немного накрутить крышку расширительного бачка, не затягивая ее. Затем следует дать силовой установке поработать на холостом ходу, периодически поднимая обороты. Данный способ позволит удалить излишки воздуха, которые могли образоваться при доливе жидкости.
  • Если все в порядке, крышку можно закрутить плотнее, однако не следует стараться затягивать ее слишком сильно.

Полезные советы

Чтобы с системой охлаждения двигателя не возникало проблем в процессе эксплуатации, а также для продления срока службы составных элементов (помпа, термостат), нельзя использовать вместо антифриза или тосола обычную воду. Также не рекомендуется заливать дистиллированную воду вместо антифриза. Такой водой следует исключительно разбавлять концентрат антифриза или тосола в нужной пропорции.

Еще важно помнить, что даже если система герметична, постепенно вода испаряется из системы через специальный клапан, что означает необходимость регулярного контроля уровня в расширительном бачке и периодического долива жидкости при необходимости. Не допускайте сильного снижения уровня охлаждающей жидкости!

При этом частый долив только дистиллированной воды для поддержания уровня приводит к тому, что плотность раствора понижается. Это может привести к замерзанию ОЖ в системе в зимний период. Чтобы этого не произошло, нужно проверять плотность ареометром. При необходимости плотность корректируется заливкой неразбавленного концентрата.

Как правило, срок службы антифриза составляет 2-3 года (в зависимости от производителя, качества состава, состояния двигателя и т.д.). Например, попадание газов из камеры сгорания в систему охлаждения, сильный перегрев двигателя, общая загрязненность системы охлаждения, использование специальных герметиков для системы охлаждения типа «стоп-течь» и другие нюансы могут быстро привести свежую ОЖ в негодность.

Напоследок отметим, что система охлаждения, как и сам двигатель, требует периодического обслуживания с поправкой на определенные нюансы и особенности эксплуатации. Если в системе обнаружена грязь, замену охлаждающей жидкости двигателя необходимо осуществлять с промывкой.

Радиатор автомобиля также необходимо периодически промывать не только снаружи, но и внутри. Это позволит избавиться от ржавчины, накипи, продуктов распада антифриза или тосола и т.д. Результатом становится максимальная производительность системы охлаждения, что исключает перегревы мотора даже в самых тяжелых условиях, а также эффективная работа печки в зимний период.

Читайте также

krutimotor.ru

Конструкция + обслуживание системы охлаждения дизеля ЯМЗ-238

Система охлаждения двигателя (рис. 1) — жидкостная, циркуляционная, включающая в себя водяной насос, жидкостно-масляный теплообменник, вентилятор, термостаты.

Кроме того, система охлаждения включает водяной радиатор, охладитель наддувочного воздуха типа “воздух-воздух” и дистанционный термометр, устанавливаемые на автомобиле.

Во время работы двигателя циркуляция охлаждающей жидкости в системе охлаждения создается центробежным насосом.

Из водяного насоса 1 жидкость поступает в поперечный канал 15 и далее по правому продольному каналу 4 в водяную полость правого ряда цилиндров, а в левый ряд цилиндров – через впускной патрубок жидкостно-масляного теплообменника 13, охлаждая масло в двух элементах, далее в левый продольный канал.

Для того чтобы охлаждающая жидкость проходила через жидкостно-масляный теплообменник, в переднюю крышку шестерен распределения запрессована заглушка 12.

Далее охлаждающая жидкость из водяных полостей цилиндров по направляющим каналам поступает в головки цилиндров к наиболее нагретым поверхностям – выпускным каналам и стаканам форсунок и затем собирается в водосборных трубах 6.

При нагреве холодного двигателя каналы, соединяющие водосборные трубы с радиатором, перекрыты клапанами термостатов 9.

Охлаждающая жидкость циркулирует по тройнику с соединительными трубками 10 и перепускной трубке 11 к водяному насосу, минуя радиатор, что ускоряет прогрев двигателя.

По достижении охлаждающей жидкостью температуры 80˚ С клапаны термостатов открываются, нагретая жидкость поступает в водяной радиатор, где отдает тепло потоку воздуха, создаваемому вентилятором 14, после чего снова идет к водяному насосу.

Когда температура охлаждающей жидкости понижается, термостаты автоматически направляют весь ее поток непосредственно к водяному насосу, минуя радиатор.

Таким образом, посредством термостатов обеспечивается оптимальный тепловой режим работы двигателя.

Водяной насос

Водяной насос центробежного типа, установлен на передней стенке блока цилиндров и приводится во вращение клиновым ремнем от шкива, установленного на переднем конце коленчатого вала.

Конструкция водяного насоса приведена на рисунке 2. В чугунном корпусе 7 насоса вращается напрессованная на валик 4 крыльчатка 10, создающая поток охлаждающей жидкости.

Валик насоса установлен на двух шарикоподшипниках 3 с односторонним уплотнением.

Полость подшипников при сборке насоса заполняется смазкой Литол-24 ГОСТ 21150-87 на весь срок службы насоса без дополнительной смазки.

Уплотнение подшипниковой полости насоса осуществляется торцевым самоподжимным уплотнением.

Для контроля за герметичностью торцевого уплотнения в корпусе насоса имеется дренажное отверстие «Б». Шкив привода 1 напрессован на валик насоса.

Водяной насос имеет маркировку на корпусе 236-1307010-Б1.

По ремонту водяного насоса смотрим статью «Ремонт водяного насоса МАЗ».

Техническое обслуживание системы охлаждения

Для обеспечения нормальной работы двигателя выполнять следующие требования:

1. Заполнять систему охлаждения рекомендованными специальными низкозамерзающими жидкостями или в исключительных случаях на непродолжительное время чистой мягкой водой.

2. Заливать охлаждающую жидкость через воронку с сеткой, пользуясь чистой посудой.

3. Следить за температурой охлаждающей жидкости, поддерживая ее в пределах 75 – 90ºС.

4. Во избежание появления деформаций головок и рубашки блока цилиндров охлаждающую жидкость в систему охлаждения прогретого двигателя доливать постепенно и обязательно во время его работы.

5. Если система охлаждения заполнена водой, то регулярно промывать систему охлаждения чистой водой с помощью специального промывочного пистолета, а при отсутствии его – сильной струей чистой воды, желательно пульсирующей.

Систематически удалять накипь из системы охлаждения.

6. При применении в качестве охлаждающей жидкости «Тосола» необходимо периодически следить за его цветом.

Если «Тосол» приобретает красно-бурую окраску, то это свидетельствует о его агрессивности по отношению к конструктивным материалам деталей двигателя. В этом случае «Тосол» необходимо заменить, промыв перед этим систему охлаждения.

7. Следить за исправностью торцового уплотнения крыльчатки водяного насоса, имея в виду, что охлаждающая жидкость, просачивающаяся в подшипники водяного насоса, выводит их из строя.

О неисправности торцового уплотнения свидетельствует течь воды из дренажного отверстия (рис. 4) на корпусе водяного насоса, закупоривать которое нельзя.

Насос с неисправным уплотнением подлежит ремонту.

8. В случае нарушения температурного режима проверить исправность термостатов и их прокладок.

Температура начала открытия основного клапана термостата должна быть 80 ± 2ºС (указана на корпусе термостата).

Клапан должен открываться полностью, перемещаясь не менее на 8 мм от его седла. Неисправный термостат заменить новым.

9. Для исключения размораживания радиатора, при эксплуатации в зимних условиях система охлаждения двигателя при применении термостатов с дренажным клапаном должна быть заправлена только низкозамерзающей жидкостью.

Указанные термостаты имеют обозначение Т117-06 или ТС107-06М1, выполнены из нержавеющей стали (вместо латуни на ранее применявшихся термостатах) и устанавливаются на двигатели с марта 2007 г.

Удаление накипи из системы охлаждения

Накипь из системы охлаждения удалять раствором технического трилона Б (ТУ 6-01-634–71) в воде концентрации 20 г/л.

Трилон – порошок белого цвета, не ядовит, легко растворяется в воде, не вызывает вспенивания воды при ее нагреве и кипячении.

Раствор трилона заливать в систему охлаждения.

После одного дня работы двигателя (не менее 6–7 ч) отработанный раствор слить и залить свежий.

Промывку продолжать в течение четырех–пяти дней. После окончания промывки в систему охлаждения залить воду, содержащую 2 г/л трилона.

При отсутствии трилона Б накипь из системы охлаждения допускается удалять раствором, состоящим из кальцинированной (стиральной) соды в количестве 0,5 кг на 10 л воды и керосина 1 кг на 10 л воды.

Раствор залить в систему охлаждения на 24 часа, из которых двигатель не менее 8 часов должен работать на эксплуатационном режиме, после чего слить раствор в горячем состоянии, а после охлаждения двигателя промыть систему охлаждения чистой водой.

Проверка уровня охлаждающей жидкости (воды) в систе­ме охлаждения.

Откройте (на охлажденном двигателе) пробки радиатора и заливной трубы подо­гревателя. Нормальный уровень жидкости (при открытом кране отопителя кабины) должен быть на уровне верхней кромки охлаждающих трубок радиатора.

В качестве охлаждающей жидкости применяют концентрированный низкозамерзающий Тосол-А (он ядовит), разбавленный мягкой и чистой водой в пропорции, за­висимой от климатической зоны эксплуатации автомобиля (см. таблицу).





Температура

окружающего

воздуха, ˚с

Наименование

жидкости

Состав жидкости

по объему, в %

Плотность жидкости

 при температуре

смеси +20˚с, г/см3

Тосол-А

концентрированный

Вода чистая

До -40

Тосол А-40

56

44

1,077…1,085

До -65

Тосол А-65

65

35

1,085…1,095

 Слив охлаждающей жидкости из системы охлаждения и отопителя

Для слива охлаждающей жидкости из системы поставьте автомобиль на горизон­тальную площадку или на площадку с наклоном вперед. Откройте четыре крана, рас­положенные на котле подогревателя 3 (рис. 1), насосном агрегате подогревателя 5, нижнем бачке радиатора 4, нижнем патрубке 2 водяного насоса двигателя.

При этом кран отопителя, пробки горловины радиатора и заливной трубы подо­гревателя должны быть открыты.

При засорении одного из кранов прочистите его проволокой.

Для слива жидкости из расширительного бачка приподнимите его.

Если в системе охлаждения использовалась вода, включите на 10… 15 с насос­ный агрегат подогревателя для удаления ее из насоса.

Во избежание перегрева пуск двигателя без охлаждающей жидкости запреща­ется.

Заполнение системы охлаждения низкозамерзающей жидкостью

Закройте краны слива охлаждающей жидкости.

Откройте пробку заливной трубы / подогревателя, затем кран отопителя кабины и через заливную горловину радиато­ра заполните систему охлаждения.

Проверьте ее герметичность.

Регулирование натяжения приводных ремней

Проверьте натяжение ремней привода водяного насоса, генератора и гидромуфты привода вентилятора нажатием на середину наибольшей ветви ремня с усилием 4 кгс (рис. 3).

Ремни должны прогибаться на 15… 22 мм. Если они прогибаются на большую или меньшую величину, отрегулируйте их натяжение.

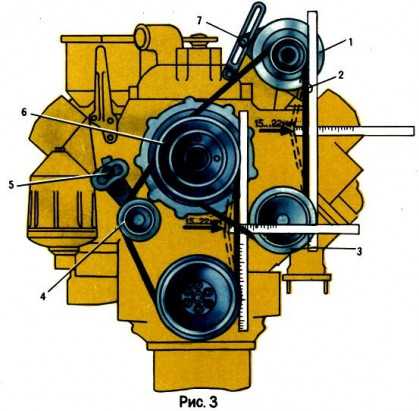

Регулирование натяжения ремней привода водяного насоса 3 и генератора I про­изведите изменением положения генератора относительно оси его крепления, освобо­див гайки 7 и 2.

Регулирование натяжения ремней привода гидромуфты 6 произведите натяжным устройством 4, ослабив гайку 5 крепления рычага и перемещая его со шкивом вокруг оси, вставив в отверстие на торце рычага вороток.

Регулирование режимов работы вентилятора

Если кран 4 (рис. 4) выключателя гидромуфты установлен в положение «В» (метка на корпусе выключателя), температура охлаждающей жидкости в системе авто­матически поддерживается в пределах 80…95°С.

При установке крана в положение «О» вентилятор отключен. При этом он может вращаться с небольшой частотой.

Если кран установлен в положение «П», вентилятор включен постоянно (забло­кирован).

Использование такого режима допустимо лишь кратковременно в случае возможных неисправностей гидромуфты или ее выключателя.

Если при работе вентилятора в автоматическом режиме температура охлаждаю­щей жидкости в системе поднимется выше 105 °С, необходимо произвести регулиров­ку хода штока выключателя перекладыванием регулировочных шайб 1.

На новом выключателе все шайбы расположены над термосиловым датчиком 3; при нарушениях теплового режима их надо последовательно перекладывать под датчик, а после переме­щения всех шайб и необходимости очередного регулирования термосиловой датчик под­лежит замене.

Момент затяжки гайки 2 крепления термосилового датчика не должен превышать 2 … 2,3 кгс.м.

Проверьте жалюзи и их привод.

При необходимости установите причину неполного их открытия или закрытия. Устраните возможные задержки.

autoruk.ru

Основные причины неисправностей системы охлаждения двигателей ЯМЗ

Из-за увеличения температуры двигателя выше допустимы приделов происходит деформационное разрушение многих деталей. В том числе и таких дорогостоящих, как блок цилиндров и ГБЦ. Этих проблем можно избежать, если знать основные причины поломок в системе охлаждения двигателей ЯМЗ.

Засорение или повреждение радиатора

Неудовлетворительная работа теплообменника нередко связана с засорением сот. Грязь может накапливаться:

  • Изнутри, в случае использования в качестве охлаждающей жидкости обычной воды или антифриза с неудовлетворительными параметрами. Избавиться от этой напасти удаётся, произведя промывку радиатора с помощью специальных химических составов.
  • Снаружи. Чаще всего это банальный тополиный пух, удалить который можно, продув радиатор сжатым воздухом или промыв водой под давлением.

В результате механических повреждений соты могут быть замяты, что снижает эффективную поверхность теплообменника.

Недостаточно эффективная работа циркуляционного насоса и крыльчатки вентилятора

В результате недостаточного натяжения или износа приводного ремня скорость вращения вентилятора и циркуляционного насоса снижается. Оказывает влияние и состояние подшипников этих деталей. Подшипники необходимо менять сразу, как только будет установлено, что они вышли из строя.

Выход из строя термостата

Из-за залипания в определённом положении клапана устройства, регулирующего циркуляцию жидкости по большому и малому контуру системы охлаждения, двигатель может не только нагреваться, но и, напротив, не набирать рабочую температуру. Неправильная работа и преждевременный выход термостата из строя, как правило, связаны с низким качеством изготовления ответственной детали.

Пробой прокладки ГБЦ

Подобная неисправность приводит к потере компрессии в цилиндрах, прорыву выхлопных газов внутрь системы охлаждения и попаданию охлаждающей жидкости в цилиндры и масляный картер ДВС. Она возникает из-за:

  • Неудовлетворительного качества прокладки.
  • Неправильной затяжки ГБЦ.
  • Температурной деформации или механического повреждения привалочной плоскости головки блока цилиндров.

Неправильная работа паровоздушного клапана и иные причины разгерметизации системы охлаждения

Установленный в расширительном бачке клапан отвечает за регулировку давления внутри охлаждающих контуров. Отклонение давления от заданных параметров приводит к увеличению температуры ДВС и выбиванию жидкости из расширительного бачка или заливной горловины. Аналогичные проблемы возникают, если герметичность охлаждающих контуров нарушена в результате:

  • Повреждения патрубков либо плохой затяжки их соединительных хомутов.
  • Разрушения уплотнений.
  • Образования трещин в блоке цилиндров и ГБЦ.

Помните, что обеспечить нормальную работу современных ДВС можно, только используя антифриз высокого качества.

www.yamz76.ru

СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЕЙ ЯМЗ-238БЕ2, ЯМЗ-238БЕ





содержание   ..




10



11
..








СИСТЕМА ОХЛАЖДЕНИЯ ДВИГАТЕЛЕЙ ЯМЗ-238БЕ2, ЯМЗ-238БЕ, ЯМЗ-238Б
ЯМЗ-238ДЕ2, ЯМЗ-238ДЕ, ЯМЗ-238Д


Система охлаждения двигателя (рис. 36) — жидкостная, циркуляционная,
включающая в себя водяной насос, жидкостно- масляный теплообменник,
вентилятор, термостаты. Кроме того, система охлаждения включает водяной
радиатор, охладитель наддувочного воздуха типа “воздух-воздух” и
дистанционный термометр, устанавливаемые на автомобиле.







Рис. 36. Схема системы охлаждения:


1 – водяной насос; 2 – полость блока охлаждения гильз; 3 – водяная полость в
головке блока; 4 – продольный водяной канал; 5 – турбокомпрессор; 6 – правая
водяная труба; 7 – труба соединительная; 8 – патрубок впускной; 9 –
термостат; 10 – тройник с соединитель- ными трубками; 11 – трубка
перепускная; 12 –заглушка; 13 – впускной патрубок жидкостно-масляного
теплообменника; 14 – вентилятор; 15 – поперечный водяной канал; А – подвод
охлаждающей жидкости от водяного радиатора; Б – к отопителю кабины; В –
выпуск воздуха; Г – подача наддувочного воздуха к охладителю типа
“воздух-воздух”; Д, Ж – к радиатору; Е – от охладителя наддувочного воздуха
типа “воздух-воздух” в цилиндры


Во время работы двигателя циркуляция охлаждающей жидкости в системе
охлаждения создается центробежным насосом. Из водяного насоса 1 жидкость
поступает в поперечный канал 15 и далее по правому продольному каналу 4 в
водяную полость правого ряда цилиндров, а в левый ряд цилиндров – через
впускной патрубок жидкостно-масляного теплообменника 13, охлаждая масло в
двух элементах, далее в левый продольный канал. Для того чтобы охлаждающая
жидкость проходила через жидкостно-масляный теплообменник, в переднюю крышку
шестерен распределения запрессована заглушка 12.


Далее охлаждающая жидкость из водяных полостей цилиндров по направляющим
каналам поступает в головки цилиндров к наиболее нагретым поверхностям –
выпускным каналам и стаканам форсунок и затем собирается в водосборных
трубах 6.


При нагреве холодного двигателя каналы, соединяющие водосборные трубы с
радиатором, перекрыты клапанами термостатов 9. Охлаждающая жидкость
циркулирует по тройнику с соединительными трубками 10 и перепускной трубке
11 к водяному насосу, минуя радиатор, что ускоряет прогрев двигателя. По
достижении охлаждающей жидкостью температуры 80°С клапаны термостатов
открываются, нагретая жидкость поступает в водяной радиатор, где отдает
тепло потоку воздуха, создаваемому вентилятором 14, после чего снова идет к
водяному насосу. Когда температура охлаждающей жидкости понижается,
термостаты автоматически направляют весь ее поток непосредственно к водяному
насосу, минуя радиатор. Таким образом, посредством термостатов
обеспечивается оптимальный тепловой режим работы двигателя.







ВОДЯНОЙ НАСОС ДВИГАТЕЛЕЙ ЯМЗ-238БЕ2, ЯМЗ-238БЕ, ЯМЗ-238Б
ЯМЗ-238ДЕ2, ЯМЗ-238ДЕ, ЯМЗ-238Д


Водяной насос центробежного типа, установлен на передней стенке блока
цилиндров и приводится во вращение клиновым ремнем от шкива, установленного
на переднем конце коленчатого вала.


Конструкция водяного насоса приведена на рисунке 37. В чугунном корпусе 7
насоса вращается напрессованная на валик 4 крыльчатка 10, создающая поток
охлаждающей жидкости. Валик насоса установлен на двух шарикоподшипниках 3 с
односторонним уплотнением. Полость подшипников при сборке


насоса заполняется смазкой Литол-24 ГОСТ 21150-87 на весь срок службы насоса
без дополнительной смазки. Уплотнение подшипниковой полости насоса
осуществляется торцевым самоподжимным уплотнением. Для контроля за
герметичностью торцевого уплотнения в корпусе насоса имеется дренажное
отверстие «Б». Шкив привода 1 напрессован на валик насоса.


Водяной насос имеет маркировку на корпусе 236-1307010-Б1.







А







Рис. 37. Водяной насос:


1 – шкив привода; 2 – стопорное кольцо; 3 – подшипники; 4 – валик; 5 –
водосбрасыватель; 6 – уплотнение торцевое; 7 – корпус насоса; 8 – кольцо
уплотнительное; 9 – патрубок водяного насоса; 10 – крыльчатка; 11 – заглушка
крыльчатки; 12 – кольцо уплотнительное; 13 – втулка уплотнительного кольца;
А – торцевое уплотнение; Б – дренажное отверстие





ПРИВОД ВЕНТИЛЯТОРА


Двигатели комплектуются фрикционным приводом вентилятора, предназначенным
для включения и выключения вентилятора в зависимости от условий
эксплуатации.


Применение фрикционного привода позволяет:


  • Обеспечить оптимальный тепловой режим двигателя.


  • Снизить расход топлива за счет снижения потерь мощности на работу
    вентилятора.


  • Повысить надежность шестеренчатого привода двигателя за счет снижения
    динамических нагрузок на шестерни.


  • Обеспечить бродоходимость автомобиля без снятия вентилятора.


  • Сократить время прогрева двигателя.


  • Улучшить комфортабельность за счет поддержания над- лежащего
    микроклимата в кабине и снижения шумности.







УСТРОЙСТВО И РАБОТА ПРИВОДА ВЕНТИЛЯТОРА


Системы привода вентилятора могут быть выполнены с включателем механического
типа (в запасные части для двигателей выпуска до 2003 г.) или с
электромагнитным управлением (двигатели выпуска с 2003 г.) и поэтому имеют
ряд конструктивных отличий.







УСТРОЙСТВО И РАБОТА ПРИВОДА ВЕНТИЛЯТОРА С ВКЛЮЧАТЕЛЕМ МЕХАНИЧЕСКОГО ТИПА


Фрикционный привод может работать в трех режимах: автоматическом, постоянно
включенным и постоянно выключенном. Управление вентилятора осуществляется с
помощью выключателя.


Вентилятор при неработающем двигателе находится в отключенном состоянии.
После пуска двигателя крыльчатка вентилятора может вращаться за счет трения
в подшипниках и других сопрягаемых деталях дисковой муфты с частотой 200500
об/мин.


При достижении температурного состояния двигателя близкого к высшему
оптимальному (+85º…+93ºС) масло от


включателя под давлением поступает в штуцер 13 (рис. 38) корпуса 14. Далее
через отверстие в корпусе, радиальные отверстия во втулках 10 и 22 попадает
в осевое отверстие ведущего вала 18, а оттуда к поршню 30. Поршень начинает
перемещаться, передавая усилия через пружины 32 на обойму, которая давит на
диски 4 и 5, выбирая зазоры между ними. После сжатия ведущих и ведомых
дисков ведомый вал 25 с крыльчаткой начинает вращаться с рабочей частотой.


Рис. 38. Привод вентилятора


1 – манжета; 2 – крышка; 3 – подшипник; 4 – диск ведомый; 5 – диск ведущий;
6 – прокладка; 7 – пружина отжимная; 8 – кольцо упорное; 9 – трубка
черпательная; 10 – втулка распорная; 11 – кольцо уплотнительное; 12 –
манжета; 13 – штуцер; 14 – корпус; 15 – подшипник; 16 – фланец упорный; 17 –
шестерня; 18 – вал


ведущий; 19 – шайба; 20 – прокладка; 21 – втулка; 22 – втулка


распорная; 23 – подшипник; 24 – шкив; 25 – вал ведомый; 26 – подшипник; 27 –
обойма нажимная; 28 – кольцо уплотнительное; 29 – кольцо уплотнительное; 30
– поршень; 31 – упор поршня; 32 – пружина нажимная


После того как, температурное состояние двигателя достигнет значения
близкого к низшему оптимальному, включатель


прекращает подачу масла. Масло, находящееся под поршнем 30, под действием
центробежных сил, а также пружин 7, 32 через дренажные отверстия по
специальным каналам перемещается во внутреннюю полость передней крышки 2 и
шкива 24. С помощью черпательной трубки 9 и далее по каналам в корпусе масло
попадает в картер двигателя.


По мере освобождения полости под поршнем 30 от масла он перемещается под
действием пружин 7 и 32. Диски фрикционного привода расходятся и вентилятор
отключается.





ВКЛЮЧАТЕЛЬ МЕХАНИЧЕСКОГО ТИПА







Рис. 39. Включатель:


1 – крышка корпуса; 2 – пружина возвратная; 3 – кольцо уплотнительное; 4 –
шайба; 5 – золотник; 6 – пружина золотника; 7 – толкатель; 8-поршень
датчика; 9 – кольцо уплотнительное; 10 – шайба регулировочная; 11 – кольцо
уплотнительное; 12 – датчик; 13 – гайка; 14 – шток фиксатора; 15 – шайба; 16
– пробка; 17 – пружина фиксатора; 18 – шарик; 19 – корпус; 20 – рычаг крана;
21 – пружина; 22 – шарик; 23 – кольцо; 24 – пробка крана; 25 – трубка
отводящая; 26 – трубка подводящая





Включатель механического типа (рис. 39) совмещен с термодатчиком и ручным
переключателем режимов и устанавливается на водяную трубу двигателя.
Включатель служит для управления муфтой фрикционного привода. Режим его
работы устанавливается с помощью ручного переключателя 20, имеющего три
положения:


положение А – автоматическое; положение В – постоянно включено;
положение О – постоянно выключено.







Масло из центрального масляного канала блока по подводящей трубке 29
поступает во включатель.


При положении рычага “В” масло беспрепятственно проходит через выключатель и
по отводящей трубке 25 поступает в привод, включая его.


При положении рычага О масло в привод не поступает.


Привод отключен.


При положении рычага А включение и выключение фрикционного привода
происходит автоматически в зависимости от температуры охлаждающей жидкости
двигателя. При температуре охлаждающей жидкости свыше плюс 70ºС поршень 8
датчика 12 выталкивается из корпуса в результате объемного расширения
наполнителя датчика. Поршень 8, упираясь в толкатель 7, поднимает его,
одновременно сжимая пружину 6 золотника 5. Золотник выключателя 5 остается
неподвижным, т.к. удерживается шариком 18 фиксатора 14. При температуре
охлаждающей жидкости около плюс 85ºС толкатель 7 касается золотника 5, шарик
18 выходит из фиксирующей канавки, золотник 5 резко передвигается в сторону
движения толкателя 7. Шарик 18 попадает в другую фиксирующую канавку,
золотник 5 останавливается и занимает положение, при котором полость, в
которую подводится масло, соединяется с полостью, отводящей масло. По трубке
масло поступает к фрикционному приводу вентилятора.


По мере снижения температуры охлаждающей жидкости поршень датчика 8 начинает
двигаться в датчик 12 под действием пружины 6. При температуре охлаждающей
жидкости плюс 70ºС происходит обратное перемещение золотника 5, который
перекрывает подводящую и отводящую полости, прекращая доступ масла к
приводу. Привод при этом отключается.


ВНИМАНИЕ! ПРИ ПОДГОТОВКЕ К ПРЕОДОЛЕНИЮ БРОДА НЕОБХОДИМО ВКЛЮЧАТЕЛЬ ПРИВОДА
ВЕНТИЛЯТОРА УСТАНОВИТЬ В ПОЛОЖЕНИЕ “О” (ПОСТОЯННО ВЫКЛЮЧЕНО). В ОСТАЛЬНОМ
НЕОБХОДИМО РУКОВОДСТВОВАТЬСЯ РАЗДЕЛОМ “ПРЕОДОЛЕНИЕ БРОДА” РУКОВОДСТВА ПО
ЭКСПЛУАТАЦИИ АВТОМОБИЛЯ













УСТРОЙСТВО И РАБОТА ПРИВОДА ВЕНТИЛЯТОРА С ЭЛЕКТРОМАГНИТНЫМ ВКЛЮЧАТЕЛЕМ


Устройство и принцип работы фрикционной муфты привода вентилятора (рис. 40)
аналогичны предыдущему, но конструктивное исполнение ряда деталей имеет
особенности.







Рис. 40. Привод вентилятора


1 – манжета; 2 – крышка; 3 – подшипник; 4 – диск ведомый; 5 – диск ведущий;
6 – прокладка; 7 – пружина отжимная; 8 – кольцо упорное; 9 – трубка
черпательная; 10 – винт; 11 – втулка распорная; 12 – кольцо уплотнительное;
13 – манжета; 14 – корпус; 15 – подшипник; 16 – фланец упорный; 17 –
шестерня; 18 – вал ведущий; 19 – болт; 20 – шайба; 21 – втулка; 22 – втулка
распорная; 23 – подшипник; 24 – шкив; 25 – вал ведомый; 26 – подшипник; 27 –
обойма нажимная; 28 – кольцо уплотнительное; 29 – кольцо уплотнительное; 30
– поршень; 31 – упор поршня; 32 – пружина нажимная, 33 – болт; 34 – ступица
вентилятора.





ВКЛЮЧАТЕЛЬ ЭЛЕКТРОМАГНИТНЫЙ







Особенности работы электромагнитного включателя (рис. 41–44) заключаются в
том, что от термореле, установленного на правом водяном коллекторе,
поступает электрический сигнал через реле к электромагнитному клапану,
который управляет поступлением масла в муфту привода. Переключатель режимов
работы привода в этом случае находится в кабине и управляет работой
электромагнитного клапана также электрическим сигналом.












Рис. 41. Расположение деталей привода вентилятора с электромагнитным
клапаном на двигателе:


1 – муфта привода; 2 – электромагнитный клапан; 3 – трубка подвода масла; 4
– термореле







Рис. 42. Клапан электромагнитный Рис. 43. Термореле КЭМ 32-20












Рис. 44. Схема включения муфты вентилятора электрическая, принципиальная


Схема включения муфты вентилятора электрическая, принципиальная (рис. 44)
включает следующие элементы:














Обозначение элемента


Наименование


Кол-во


ВК


Термореле 661.3710-01


1


Y


Электромагнитный клапан КЭМ 32-20*


1


HL


Контрольная лампа


1


SA


Переключатель 51.3709**


1


VD1, VD2


Диод Д247А**


2


K


Реле 11.3747**


1


* – Привод вентилятора комплектуется электромагнитным клапаном КЭМ 32-20 при
напряжении бортовой сети 24 В.


** – Схема электрическая принципиальная, поэтому она может видоизменяться, в
том числе могут быть применены другие комплектующие, которые выбираются
предприятиями потребителями силовых агрегатов.


Функции элементов схемы электрической принципиальной:


  1. Переключатель SA находится в кабине.


  2. Переключатель SA имеет три положения:


    • «Выключено» – вентилятор выключен независимо от температуры
      двигателя.


    • «Включено» – вентилятор включен независимо от температуры двигателя.


    • «Автомат» – вентилятор включается от термореле в зависимости от
      температуры двигателя.


  3. HL – лампа контрольная включается при работе вентилятора.







ЖИДКОСТНО-МАСЛЯНЫЙ ТЕПЛООБМЕННИК







Жидкостно-масляный теплообменник (ЖМТ) предназначен для поддержания
оптимального уровня температуры масла системы смазки двигателя и крепится к
блоку цилиндров с левой стороны двигателя. Двигатели комплектуются ЖМТ
пластинчатого типа с двумя теплопередающими элементами.


Конструкция ЖМТ с двумя теплопередающими элементами показана на рисунке 45.


Теплопередающие элементы 12 пластинчатого типа крепятся к корпусу 3 с
уплотнением резиновыми кольцами 2 и


закрываются крышками 11 с уплотнением паронитовыми прокладками 10.
Охлаждаемое масло проходит внутри секций теплопередающих элементов, а
охлаждающая жидкость – снаружи противотоком. В масляной полости корпуса
установлен перепускной клапан 1, при открытии которого масло проходит в
магистраль минуя теплообменник. Начало открытия клапана при перепаде
давления 274±40 кПа (2,8±0,40 кгс/см2). Регулировка


клапана обеспечивается установкой необходимого количества деталей 4 и 5.







Рис. 45. Жидкостно-масляный теплообменник:


1 – клапан перепускной; 2 – уплотнение; 3 – корпус; 4 – шайба
регулировочная; 5 – прокладка регулировочная; 6 – пружина; 7 – втулка; 8 –
уплотнительное кольцо; 9 – фланец; 10 – прокладка; 11 – крышка элемента; 12
– секции элемента пластинчатого; 13 – муфта соединительная; 14 –
уплотнительные кольца







На отводящем патрубке теплообменника установлен кран


(рис. 46) или пробка (рис. 46а) для слива охлаждающей жидкости.
















Рис. 46. Кран слива охлаждающей жидкости:


1 – кран; 2 – патрубок отводящий










Рис. 46а. Пробка слива охлаждающей жидкости: 1 – ввертыш; 2 – пробка
сливная; 3 – патрубок отводящий
























содержание   ..




10



11
..





zinref.ru

Система охлаждения двигателей ЯМЗ-238ПМ и ЯМЗ-238ФМ

От эффективности работы системы охлаждения в значительной степени зависят топливная экономичность, мощность двигателя и срок его службы. Повышенные требования предъявляются к системе охлаж­дения двигателя с турбонаддувом, при которой тепловой режим рабо­ты двигателя более напряженный.
Оптимальная температура охлаждающей жидкости на выходе из головки цилиндров 75 — 98°С. Двигатель при данном тепловом режи­ме развивает максимальную мощность, расходует наименьшее коли­чество топлива и работает с минимальными износами.

При температуре ниже 75°С ухудшается процесс сгорания топлива и увеличивается износ деталей поршневой группы. Впрыснутое в ка­меру сгорания топливо сгорает не полностью. Часть несгоревшего топ­лива превращается в мелкие твердые частицы кокса (черный дым) часть конденсируется и смывает масляную пленку с деталей, двигате­ля. При перегреве двигателя падает давление в смазочной системе ухудшаются смазывающие свойства масла, возможны задиры поверхностей трения, коробление и трещины деталей, имеющих высокую рабочую температуру (головка блока).

Система охлаждения двигателей ЯМЗ-238ПМ и ЯМЗ-238ФМ (рис. 10) жидкостная, закрытого типа, с принудительной циркуляцией охлаждающей жидкости. В качестве охлаждающей жидкости применяется специальная всесезонная жидкость на основе концентрата TOCOЛ-A Основными агрегатами системы охлаждения яв 1яются трубчато ленточный, четырехрядный радиатор 7, расширительный бачок 5, водяной насос 70, вентилятор, термостаты 7, дистанционный термометр и шторка радиатора.

Рис. 10. Система охлаждения: 1 — термостат; 2 — пароотводящая трубка; 3 — пробка заливной горловины бачка; 4 — соединительный шланг радиатора с бачком; 5 — расширительный бачок; б — горловина для заливки охлаждающей жидкости; 7 — радиатор; 8 — соединительный шланг бачка с патрубком водяного насоса; 9 — патрубок водяного насоса; 10 — водяной насос; 11 — перепускная трубка; 12 — отверстие для установки датчика термометра; I — выпуск воздуха при заполнении системы охлаж¬дения во время прогрева предпусковым подогревателем; II — отвод охлаждающей жидкости в радиатор; III — подвод охлаждающей жидкости из радиатора; IV — подвод охлаждающей жидкости к компрессору пневмотормозов; У — от¬вод горячей воды к отопителю кабины

Система охлаждения работает следующим образом. Водяной на­сос забирает жидкость из нижнего бачка радиатора и нагнетает ее по каналам в крышке распределительных зубчатых колес в водяные ру­башки соответственно правого и левого рядов цилиндров. Далее по каналам каждой из водяных рубашек жидкость поднимается вверх, смывает наружную поверхность гильз цилиндров и поглощая теплоту, нагревается. Под напором, создаваемым насосом, жидкость поднима­ется выше и поступает в водяные рубашки головок цилиндров по на­правляющим отверстиям и, в первую очередь, к наиболее нагревающим­ся зонам — выпускным клапанам и стаканам форсунок. Омывая и охлаждая наружные поверхности камер сгорания, выпускных трубо­проводов, направляющих клапанов и стаканов форсунок, жидкость дополнительно нагревается.

Из головки цилиндров нагретая жидкость выходит по двум кана­лам в водосборные трубопроводы, имеющиеся на обоих рядах цилинд­ров блока. Из водосборных трубопроводов через термостаты нагре­тая жидкость по двум шлангам поступает в верхний бачок радиатора, из которого по трубкам опускается в нижний бачок. Проходя по труб­кам радиатора, жидкость охлаждается потоком воздуха, создаваемым вентилятором. Охлажденная в радиаторе жидкость вновь нагнетает­ся из нижнего бачка водяным насосом в водяные рубашки дви­гателя.

Когда температура охлаждающей жидкости ниже 70°С, а также в начале прогрева двигателя (температура жидкости не достигла еще 70°С) термостаты автоматически направляют поток жидкости к водя­ному насосу по перепускной трубке (минуя радиатор). При такой циркуляции жидкости с отключенным радиатором двигатель быстро прогревается за счет теплоты, выделяющейся при сгорании топлива.
При повышении температуры жидкости выше 70° С термостаты открываются, и жидкость из водосборных трубопроводов поступает вновь в радиатор, а затем в водяной насос.

Температуру охлаждающей жидкости регулируют (кроме термо­статов) также с помощью шторки радиатора, управление которой осу­ществляется из кабины водителя. Температура охлаждающей жидкос­ти контролируется дистанционным указателем температуры жидкос­ти, установленным на щитке приборов в кабине водителя.

Расширительный бачок предназначен для улучшения теплового режима работы двигателя путем повышения статического напора на всасывание водяного насоса и тем самым увеличения его подачи в ре­зультате предотвращения кавитации. Для этого расширительный ба­чок соединен с водораспределительным патрубком насоса посредст­вом шланга. Расширительный бачок служит также для компенсации изменения объема охлаждающей жидкости при ее расширении, позво­ляет контролировать степень заполнения системы охлаждающей жид­костью, а также обеспечивает удаление из системы воздуха.

На расширительном бачке установлена паровоздушная пробка с двумя клапанами — впускным (воздушным) и выпускным (паро­вым). Выпускной клапан поддерживает в системе охлаждения избы­точное давление, равное 50 кПа, а впускной — препятствует созданию в системе разрежения при остывании двигателя. Впускной клапан от­крывается и сообщает систему охлаждения с атмосферой при разре­жении 1 — 13 кПа.

Водяной насос (рис. 11) — центробежного типа; приводится в дейст­вие ремнем от шкива коленчатого вала. Внутри корпуса из алюмини­евого сплава вращается крыльчатка 9, отлитая из серого чугуна. Крыль­чатка напрессована на валик 11, из. котором с противоположной сто­роны закреплен разборный регулируемый шкив, состоящий из ступи­цы 23 и боковины 24 шкива. Между ступицей и боковиной установле­ны стальные регулировочные прокладки 25 толщиной 1 мм, посред­ством которых регулируется натяжение ремня привода насоса.

Рис. 11. Водяной насос: 1 — сальник; 2 — корпус насоса; 3 — втулка; 4 — шпилька крепления подводящего патрубка; 5 — стопорное кольцо сальника; 6 — упорное кольцо сальника; 7 — пружина сальника; 8 — манжета сальника; 9 — крыльчатка; 10 — крышка; 11 — валик; 12 — гайка; 13 — стопорная шайба; 14 — перепускной ниппель трубки водяных термостатов; 15 и 16 — шарикоподшипники; 17 — прокладки; 18 — корпус сальника; 19 — втулка сальника; 20 — гайка крепления боковины шкива; 21 — замковая шайба; 22 — гайка; 23 — ступица шкива; 24 — боковина шкива; 25 — регулировочные прокладки; 26 — пресс-масленка

Для предотвращения попадания жидкости в полость со смазоч­ным материалом на часть вала, находящуюся внутри крыльчатки, уста­новлен сальник торцового типа (манжета 8). Упорное кольцо 6 имеет четыре выступа, входящие в соответствующие прорези крыльчатки, и вращается вместе с валом 11. Кольцо прижато пружиной 7 к поли­рованному торцу втулки 3 из коррозионно-стойкой стали, запрессован­ной в корпус, и создает подвижное уплотнение.
Манжета из маслобензостойкой резины с одной стороны обоймами прижата к валу, а с другой — пружиной 7 к кольцу б. Таким образом уменьшается зазор между кольцом и валом. Манжета, пружина и коль­цо, вставленные в крыльчатку, зафиксированы стопорным пружинным кольцом 5.

mazbuka.ru

Основные причины поломок двигателей ЯМЗ-238

Несмотря на довольно высокую надёжность двигателей Ярославского моторостроительного завода, в процессе их эксплуатации всё же возникают неисправности. Причины возникновения поломок двигателей ЯМЗ-238 имеет смысл условно разделить на две основные группы:

  • Нарушение технических требований.
  • Полученные в ходе эксплуатации мотора повреждения.

Каждый из этих пунктов следует рассмотреть подробнее.

Нарушение технических требований

К нарушениям первой группы относятся:

  • Использование смазочных материалов, не соответствующих стандартам, указанным в спецификации двигателя. В итоге усиливается износ подшипников и трущихся пар силового агрегата. Важно знать, что версии ЯМЗ-238 с турбонаддувом более требовательны к качеству масел.
  • Заполнение системы охлаждения водой. Это приводит к образованию накипи на стенках каналов блока цилиндров и радиатора, а эффективность системы охлаждения снижается. Возникающий в результате этого перегрев становится причиной поломки многих ответственных узлов и деталей. В зимнее время эксплуатация двигателя на воде может стать причиной появления трещин в блоке цилиндров и радиаторе. Чтобы избежать этого, рекомендуется заполнять систему охлаждающей жидкостью, изготовленной по стандартам, указанным в технической спецификации.
  • Использования топлива низкого качества. Понятно, что избежать этого удаётся не всегда, но в результате выходят из строя элементы топливной аппаратуры, повреждаются детали цилиндро-поршневой группы, впускной и выпускной системы.
  • Несоблюдение интервалов и регламента технического обслуживания. Загрязнённые фильтры, утратившие свои свойства масла и технические жидкости становятся причиной серьёзных поломок двигателей ЯМЗ-238.

Прибор для определения технического состояния ЦПГ, клапанов и прокладок головки цилиндров

1 — тройник; 2 — предохранительный клапан; 3— редуктор; 4— кран; 5— впускной наконечник; 6 — манометр;I— положение рукоятки крана при проверке цилиндро-поршневой группы; II— положение рукоятки крана при проверке клапанов и поршневых колец

Эксплуатационные повреждения

Наиболее часто в процессе эксплуатации повреждаются следующие компоненты моторов ЯМЗ-238:

  • Забивается грязью радиатор системы охлаждения. Летящая с дороги пыль, а в весенне-летний период – тополиный пух – попадают в соты, в результате чего резко снижается теплоотдача. Состояние радиатора необходимо проверять регулярно.
  • Сминается от удара о твёрдые предметы поддон картера. Хуже всего, если это происходит в районе маслоприёмника. В результате прижатия поддона к сетке маслоприёмника ухудшается циркуляция моторного масла и падает давление в системе смазки.
  • От вибрации ослабляется затяжка соединений топливопроводов. Это может привести как к утечке топлива и снижению рабочего давления в форсунках, так и к попаданию топлива в моторное масло. В последнем случае консистенция смазки снижается, что ведёт к возрастанию износа деталей мотора и их поломкам.
  • Выход из строя нагнетающей турбины. Такие неисправности возникают на моторах, оснащённых турбонаддувом, а причин у них множество. Результатом становится резкое падение мощности.

При возникновении поломок ЯМЗ-238 устранять их следует на ранней стадии. Это позволит существенно продлить отпущенный силовому агрегату срок службы и избежать дополнительных затрат.

www.yamz76.ru

Система охлаждения и система смазки двигателя ЯМЗ-238

Система охлаждения дизельного двс ЯМЗ-238

Система охлаждения дизеля ЯМЗ-238 автомобилей Маз, Краз, Урал, трактора К-700 (рис. 1) — жидкостная, циркуляционная, включающая в себя водяной насос, жидкостно-масляный теплообменник, вентилятор, термостаты.


Рис. 1 – Схема системы охлаждения дизельного двигателя ЯМЗ-238

1 – водяной насос; 2 – полость блока охлаждения гильз; 3 – водяная полость в головке блока; 4 – продольный водяной канал; 5 – турбокомпрессор; 6 – правая водяная труба; 7 – труба соединительная; 8 – патрубок впускной; 9 – термостат; 10 – тройник с соединительными трубками; 11 – трубка перепускная; 12 –заглушка; 13 – впускной патрубок жидкостно-масляного теплообменника; 14 – вентилятор; 15 – поперечный водяной канал; А – подвод
охлаждающей жидкости от водяного радиатора; Б – к отопителю кабины; В – выпуск воздуха; Г – подача наддувочного воздуха к охладителю типа “воздух-воздух”; Д, Ж – к радиатору; Е – от охладителя наддувочного воздуха типа “воздух-воздух” в цилиндры

Кроме того, система охлаждения дизеля ЯМЗ-238 включает водяной радиатор, охладитель наддувочного воздуха типа “воздух-воздух” и дистанционный термометр, устанавливаемые на автомобиле.

Во время работы дизельного двигателя ЯМЗ-238 циркуляция охлаждающей жидкости в системе охлаждения создается центробежным насосом.

Из водяного насоса двигателя ЯМЗ-238 автомобилей Маз, Краз, Урал, трактора К-700 (1) жидкость поступает в поперечный канал 15 и далее по правому продольному каналу 4 в водяную полость правого ряда цилиндров, а в левый ряд цилиндров – через впускной патрубок жидкостно-масляного теплообменника 13, охлаждая масло в двух элементах, далее в левый продольный канал.

Для того чтобы охлаждающая жидкость проходила через жидкостно-масляный теплообменник, в переднюю крышку шестерен распределения запрессована заглушка 12.

Далее охлаждающая жидкость из водяных полостей цилиндров по направляющим каналам поступает в головки цилиндров к наиболее нагретым поверхностям – выпускным каналам и стаканам форсунок и затем собирается в водосборных трубах 6.

При нагреве холодного двигателя ЯМЗ-238 каналы, соединяющие водосборные трубы с радиатором, перекрыты клапанами термостатов 9.

Охлаждающая жидкость циркулирует по тройнику с соединительными трубками 10 и перепускной трубке 11 к водяному насосу, минуя радиатор, что ускоряет прогрев двигателя.

По достижении в системе водяного охлаждения двс ЯМЗ-238 температуры 80°С клапаны термостатов открываются, нагретая жидкость поступает в водяной радиатор, где отдает тепло потоку воздуха, создаваемому вентилятором 14, после чего снова идет к водяному насосу.

Когда температура охлаждающей жидкости понижается, термостаты автоматически направляют весь ее поток непосредственно к водяному насосу, минуя радиатор.

Таким образом, посредством термостатов обеспечивается оптимальный тепловой режим работы двигателя ЯМЗ-238.

Водяной насос дизельного двигателя ЯМЗ-238

Водяной насос (помпа) двс ЯМЗ-238 центробежного типа, установлен на передней стенке блока цилиндров и приводится во вращение клиновым ремнем от шкива, установленного на переднем конце коленчатого вала.

Конструкция помпы дизеля ЯМЗ-238 автомобилей Маз, Краз, Урал, трактора К-700 приведена на рисунке 2.


Рис. 2 – Водяной насос (помпа) дизеля ЯМЗ-238

1 – шкив привода; 2 – стопорное кольцо; 3 – подшипники; 4 – валик; 5 – водосбрасыватель; 6 – уплотнение торцевое; 7 – корпус насоса; 8 – кольцо уплотнительное; 9 – патрубок водяного насоса; 10 – крыльчатка; 11 – заглушка крыльчатки; 12 – кольцо уплотнительное; 13 – втулка уплотнительного кольца; А – торцевое уплотнение; Б – дренажное отверстие

В чугунном корпусе 7 насоса вращается напрессованная на валик 4 крыльчатка 10, создающая поток охлаждающей жидкости.

Валик водяного насоса ЯМЗ-238 установлен на двух шарикоподшипниках 3 с односторонним уплотнением.

Полость подшипников при сборке насоса заполняется смазкой Литол на весь срок службы насоса без дополнительной смазки.

Уплотнение подшипниковой полости помпы двс ЯМЗ-238 осуществляется торцевым самоподжимным уплотнением.

Для контроля за герметичностью торцевого уплотнения в корпусе насоса имеется дренажное отверстие «Б».

Шкив привода 1 напрессован на валик насоса.

Водяной насос дизельного двигателя ЯМЗ-238 имеет маркировку на корпусе 236-1307010-Б1.

Дизельные двигатели ЯМЗ-238 автомобилей Маз, Краз, Урал, трактора К700 комплектуются фрикционным приводом вентилятора, предназначенным для включения и выключения вентилятора в зависимости от условий эксплуатации.

Применение фрикционного привода дизеля ЯМЗ-238 позволяет:

Обеспечить оптимальный тепловой режим двигателя.


Снизить расход топлива за счет снижения потерь мощности на работу вентилятора.


Повысить надежность шестеренчатого привода двигателя за счет снижения динамических нагрузок на шестерни.


Сократить время прогрева двигателя.


Улучшить комфортабельность за счет поддержания надлежащего микроклимата в кабине и снижения шумности.

Система смазки дизельного двс ЯМЗ-238

Система смазки дизельного двигателя ЯМЗ-238 автомобилей Маз, Краз, Урал, трактора К-700 – смешанная, с «мокрым» картером (рис. 3).


Рис. 3 – Схема системы смазки дизельного двигателя ЯМЗ-238 с односекционным масляным насосом и жидкостно-масляным теплообменником

1 – масляный картер; 2 – маслозаборник; 3 – масляный насос; 4 – редукционный клапан; 5 – жидкостно-масляный теплообменник; 6 – масляный фильтр; 7 – перепускной клапан; 8 – сигнальная лампа фильтра; 9 – фильтр центробежной очистки масла; 10 – распределительный вал; 11 – ось толкателей; 12 – коленчатый вал; 13 – дифференциальный клапан; 14 – форсунка охлаждения поршней; 15 – клапан системы охлаждения поршней; 16 – турбокомпрессор; 17 – перепускной клапан теплообменника; 18 – включатель привода вентилятора; 19 – привод вентилятора; 20 – ТНВД

Масляный насос 238Б-1011014-А производительностью 140 л/мин (рис. 4) через всасывающую трубу с заборником засасывает масло из картера и подает его в систему через последовательно включенный жидкостно-масляный теплообменник.

Рис. 4 – Масляный насос двс ЯМЗ-238

1 – промежуточная шестерня; 2 – ось промежуточной шестерни; 3 – вал-шестерня ведущая; 4 – крышка корпуса; 5 – вал-шестерня ведомая; 6 – корпус; 7 – шестерня привода; 8 – шпонка; 9 – фланец упорный

В корпусе теплообменника (пластинчатого) установлен перепускной клапан.

Когда разность давлений до и после теплообменника достигает 274±40 кПа (2,8±0,40 кгс/см2), клапан открывается и часть масла подается непосредственно в масляную магистраль.

Из жидкостно-масляного теплообменника масло поступает в каналы блока через дифференциальный клапан, предназначенный для поддержания постоянного давления в системе.

При повышении давления свыше 520 кПа (5,2 кгс/см2) часть масла сливается в картер.

Далее через каналы в блоке часть масла через клапан системы охлаждения поршней дизеля ЯМЗ-238 поступает к форсункам охлаждения поршней и затем сливается в картер.

Клапан системы охлаждения поршней автомобилей Маз, Краз, Урал, трактора К-700 прекращает подачу масла к форсункам при давлении масла в системе смазки ниже 130 – 165 кПа (1,30 – 1,65 кгс/см2). Другая часть поступает в масляный фильтр (рис. 5).

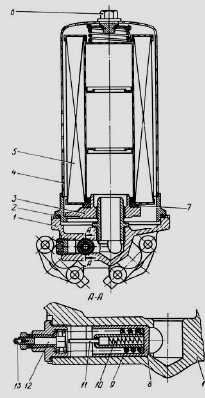

Рис. 5 – Масляный фильтр дизеля ЯМЗ-238

1 – корпус фильтра; 2 – прокладка колпака; 3 – замковая крышка; 4 – колпак фильтра; 5 – фильтрующий элемент; 6 – головка колпака; 7 – прокладка фильтрующего элемента; 8 – плунжер клапана; 9 – пружина клапана; 10 – пружина сигнализатора; 11 – подвижный контакт сигнализатора; 12 – неподвижный контакт; 13 – клемма

В корпусе фильтра установлен перепускной клапан.

Когда разность давлений до и после фильтра достигает 200 – 250 кПа (2,0 – 2,5 кгс/см2), клапан открывается и часть неочищенного масла подается непосредственно в масляную магистраль.

К моменту начала открытия перепускного клапана произойдет замыкание подвижного и неподвижного контактов сигнализатора.

В этот момент в кабине водителя загорается сигнальная лампочка, соединенная с клеммой сигнализатора.

Такое повышение давления может произойти тогда, когда засорен элемент фильтр или масло имеет большую вязкость (например, при пуск двигателя в холодное время года).

Фильтрующий элемент масляного фильтра ЯМЗ-238 изготавливается либо из нетканого материала, натянутого на металлический каркас, либо из специальной фильтровальной бумаги.

Из фильтра масло поступает в центральный масляный канал, а оттуда через систему каналов в блоке – к подшипникам коленчатого и распределительного валов.

От подшипников коленчатого вала ЯМЗ-238 автомобилей Маз, Краз, Урал, трактора К-700 через масляные каналы в коленчатом валу и шатунах масло подается к подшипникам верхних головок шатунов.

От распределительного вала дизеля ЯМЗ-238 масло пульсирующим потоком направляется в ось толкателей, а оттуда по каналам толкателей, полостям штанг и коромысел поступает ко всем трущимся парам привода клапанов, а по наружной трубе – к подшипникам турбокомпрессора, регулятора частоты вращения и топливного насоса высокого давления.

Под давлением смазывается также подшипник промежуточной шестерни привода масляного насоса ЯМЗ-238.

Шестерни привода агрегатов, кулачки распределительного вала, подшипники качения, гильзы цилиндров смазываются разбрызгиванием.

На переднем фланце отводящей трубы масляного насоса ЯМЗ-238 установлен редукционный клапан, перепускающий масло обратно в картер при давлении на выходе из насоса свыше 700 – 800 кПа (7,0 – 8,0 кгс/см2).

Для стабилизации давления в систему смазки двигателя ЯМЗ-238 включен дифференциальный клапан, отрегулированный начало открытия 490 – 520 кПа (4,9 – 5,2 кгс/см2).

Контроль давления масла осуществляется в центральном масляном канале.


Рис. 6 – Фильтр центробежной очистки масла ЯМЗ-238

1 – колпак фильтра; 2, 7 – шайбы; 3 – колпачковая гайка; 4 – гайка крепления ротора; 5 – упорная шайба; 6 – гайка ротора; 8, 14 – втулки ротора; 9 – колпак ротора; 10 – ротор; 11 – отражатель; 12 – уплотнительное кольцо; 13 – прокладка колпака; 15 – ось ротора; 16 – корпус фильтра; 17 – сопло ротора; А – из системы под давлением; Б – слив масла в картер

Фильтр центробежной очистки масла ЯМЗ-238 (рис. 22), включенный в смазочную систему параллельно после масляного фильтра, пропускает до 8% масла, проходящего через систему смазки.

Фильтр ЯМЗ-238 автомобилей Маз, Краз, Урал, трактора К700 предназначен для тонкой фильтрации масла.

Масло очищается под действием центробежных сил при вращении ротора.

Струи масла, выходящие с большой скоростью из сопла, создают момент, приводящий ротор во вращение.

Механические примеси, находящиеся в масле, под действием центробежных сил отбрасываются «к стенке» колпака 9 ротора, образуя на его внутренних поверхностях плотный слой отложений, который следует периодически удалять.

Очищенное масло сливается в картер. Дополнительная центробежная очистка масла производится и в полостях шатунных шеек коленчатого вала ЯМЗ-238.

Турбокомпрессор дизельного двигателя ЯМЗ-238

Дизельный двигатель ЯМЗ-238 автомобилей Маз, Краз, Урал, трактора К700 оборудован турбокомпрессором, использующим энергию выхлопных газов для наддува двигателя.

Увеличивая массу воздуха, поступающего в цилиндры, турбокомпрессор ЯМЗ-238 способствует более эффективному сгоранию увеличенной дозы топлива.

За счет этого повышается мощность двигателя при умеренной тепловой напряженности.

Устройство турбокомпрессора дизельного двигателя ЯМЗ-238

Турбокомпрессор дизеля ЯМЗ-238 (рис. 7) состоит из одноступенчатого центробежного компрессора и радиальной центростремительной турбины.


Рис. 7 – Турбокомпрессор ЯМЗ-238

1 – гайка крепления колеса компрессора; 2 – подшипник упорный; 3 – болт; 4 – корпус компрессора; 5 – вставка; 6 – крышка корпуса компрессора; 7 – кольцо уплотнительное; 8 – пластина компрессора; 9 – болт; 10 – болт-стопор; 11 – пластина турбины; 12 – корпус подшипника; 13 – проставка корпуса турбины; 14 – колесо турбины с валом; 15 – корпус турбины; 16 – кольца уплотнительные; 17 – втулка; 18 – болт; 19 – экран маслосбрасывающий; 20 –
шайбы упорные; 21 – кольцо уплотнительное; 22 – винт; 23 – колесо компрессора

Колесо турбины 14 и колесо компрессора 23 расположены на противоположных концах вала ротора консольно по отношению к втулке подшипника 17.

Рабочее колесо 23 центробежного компрессора — полуоткрытого типа, с загнутыми против вращения лопатками, отлито из алюминиевого сплава. Оно напрессовано на вал и закреплено гайкой 1, установленной с герметиком.

Рабочее колесо турбины 14 — полуоткрытого типа, с радиальными лопатками, изготовлено методом литья из жаропрочного сплава. Оно соединено с валом методом сварки трением.

Корпус турбины ЯМЗ-238 изготовлен из жаропрочного чугуна.

Газ подводится к колесу турбины двумя суживающимися каналами.

На торце корпуса турбины имеются шпильки для крепления выпускного трубопровода.

Корпус компрессора 4, вставка и крышка корпуса подшипника 6 изготовлена из алюминиевого сплава.

Крышка корпуса подшипника 6 крепится к корпусу подшипника болтами 3 с применением герметика.

В турбокомпрессоре дизеля ЯМЗ-238 применен подшипник скольжения 17 в виде втулки, изготовленной из алюминиевого сплава.

Она установлена в расточке чугунного корпуса подшипника 12 и удерживается от осевых перемещений болтом-стопором 10.

Смазывание втулки турбокомпрессора ЯМЗ-238 осуществляется под давлением из системы смазки двигателя.

Тщательно отбалансированный ротор установлен во втулке 17.

Осевые усилия, действующие на ротор, воспринимаются упорным подшипником 2.

На каждом конце вала ротора установлены разрезные уплотнительные кольца 16, изготовленные из специального чугуна.

Турбокомпрессор дизеля ЯМЗ-238 крепится к выпускным коллекторам корпусом турбины.

Выходной патрубок корпуса компрессора соединен через патрубки и охладитель наддувочного воздуха со впускными коллекторами двигателя.

Все необходимые детали можно приобрести в нашем каталоге

mmz52.ru
