Фильтры на номинальное давление – Энциклопедия по машиностроению XXL

Фильтры на номинальное давление 20 МПа.  [c.559]

Фильтры на номинальное давление 20 МПа – Обозначение 559 – Параметры 560-Размеры 560, 561 – Технические требования 559  [c.857]

Фирма Муг выпускает две гаммы фильтров типа LP для сливных линий на номинальное давление 10,5 кгс/см и HP для напорных линий с номинальным давлением 210—420 кгс/см .  [c.194]

Этот фильтр имеет золотниковое устройство с ручным управлением, обеспечивающее замену фильтрующего элемента без остановки гидросистемы. Фильтры такой конструкции рассчитаны на номинальное давление 35—105 кгс/см и пропускную способность до 68 л/мин. В зависимости от типоразмера фильтры комплектуют одним или двумя элементами типа Д. Соединение головки фильтра со стаканом, выполненным из трубы с приваренным дном, —резьбовое.  [c.205]


Фильтры-влагоотделители с прозрачным пластмассовым резервуаром должны изготовляться на номинальное давление 1 МПа, с металлическим резервуаром – на номинальное давление 1,6 МПа.
[c.699]

Для комплектации гидроприводов нефтепромыслового оборудования поставляются также сетчатые фильтры типа N06,3 производства ГДР. Фильтры предназначены для установки на сливных линиях с номинальным давлением до 6,3 кгс/см .  [c.52]

Все фильтрующие элементы работают параллельно. В настоящее время серийно выпускается 24 модели фильтров на давление 6,3 кгс/см с тонкостью фильтрования 40, 80 и 160 мкм. Основные технические данные фильтров типа С42-5 даны в табл. 59. Номинальная пропускная способность, указанная в таблице, дана для минерального масла вязкостью 70—80 сСт при перепаде давлений 1 кгс/см .  [c.145]

Фильтр (рис. 70) состоит из корпуса 1 (в который вмонтирован индикатор 2), фильтрующего элемента (сетчатого) 4, магнитной гильзы 3 и крышки 5. Через всасывающий патрубок масло поступает в полость А, омывая магнит 3, при этом ферромагнитные частицы, попавшие в зону действия магнита, притягиваются к его поверхности.

На чистом фильтре при номинальном расходе и вязкости рабочей жидкости 20 сСт потери давления не превышают 0,25 кгс/см .  [c.174]

Пропускная способность выпускаемых фильтров (при перепаде давлений 0,5 кгс/см и вязкости рабочей жидкости 35 сСт) составляет при тонкости фильтрования 20, 40, 80 мкм соответственно 18, 65 и 85 л/мин. При сдвоенном исполнении значение пропускной способности удваивается. Номинальное давление на входе в фильтр 10 кгс/см давление открытия перепускного клапана 2,7 кгс/см кинематическая вязкость рабочей жидкости 6—80 сСт.  [c.182]

Основные технические данные фильтров классов HP и UR приведены в табл. 73. Пропускная способность, указанная в таблице, соответствует работе фильтра на масле вязкостью 14 сСт при номинальном перепаде давлений 1 кгс/см и тонкости фильтрования 5 мкм.  

[c.217]

Система очистки рабочей жидкости и подачи ее в зону обработки состоит из бака, трубопроводов, насоса и фильтра. На электро-эрозионных станках в основном используют специальные насосы центробежного типа (табл, 8). Для подачи жидкости из бака в ванну станка используют центробежные насосы типов ПА-22, ПА-45, П-90 и П-180, развивающие давление 0,05 — 0,1 МПа и обеспечивающие номинальные расходы рабочих жидкостей соответственно 22, 45, 90 и 180 л/мин.  [c.843]


Гидравлическую характеристику фильтровальных материалов определяют из гидравлической характеристики фильтрующего элемента (с отнесением расхода жидкости к единице площади фильтрующей перегородки) или при помощи испытаний при использовании специальных приспособлений. При определении гидравлической характеристики необходимо применять ту же жидкость, для очистки которой предназначен данный фильтрующий элемент или фильтровальный материал. Температура жидкости, проходящей через фильтрующую перегородку, должна быть постоянной и равной температуре, при которой она поступает в фильтр на двигателе при его работе на номинальном режиме.
Перепад давления замеряют особенно точными манометрами при малых перепадах — дифференциальными, при больших — образцовыми класса 1. Расход жидкости через фильтр определяют объемным способом (мерными сосудами или баками, ротаметрами, роторными расходомерами и др.) или весовым с последующим пересчетом на объемный.  [c.177]

Один из шлангов приспособления присоединяют к системе перед фильтром тонкой очистки, другой — после фильтра. Прокачивают топливную систему до удаления пузырьков воздуха в приспособлении и запускают двигатель. На номинальном скоростном режиме работы двигателя, изменяя рукояткой положение трехходового крана, замеряют давление топлива за фильтром и перед фильтром. Давление топлива перед фильтром ниже 0,08 МПа для насосов поршневого типа и ниже 0,06 МПа для насосов шестеренного типа указывает на неисправность редукционного клапана или насоса. Если регулировкой клапана не удается поднять давление топлива перед фильтром, то неисправен насос и его надо заменить или отремонтировать.

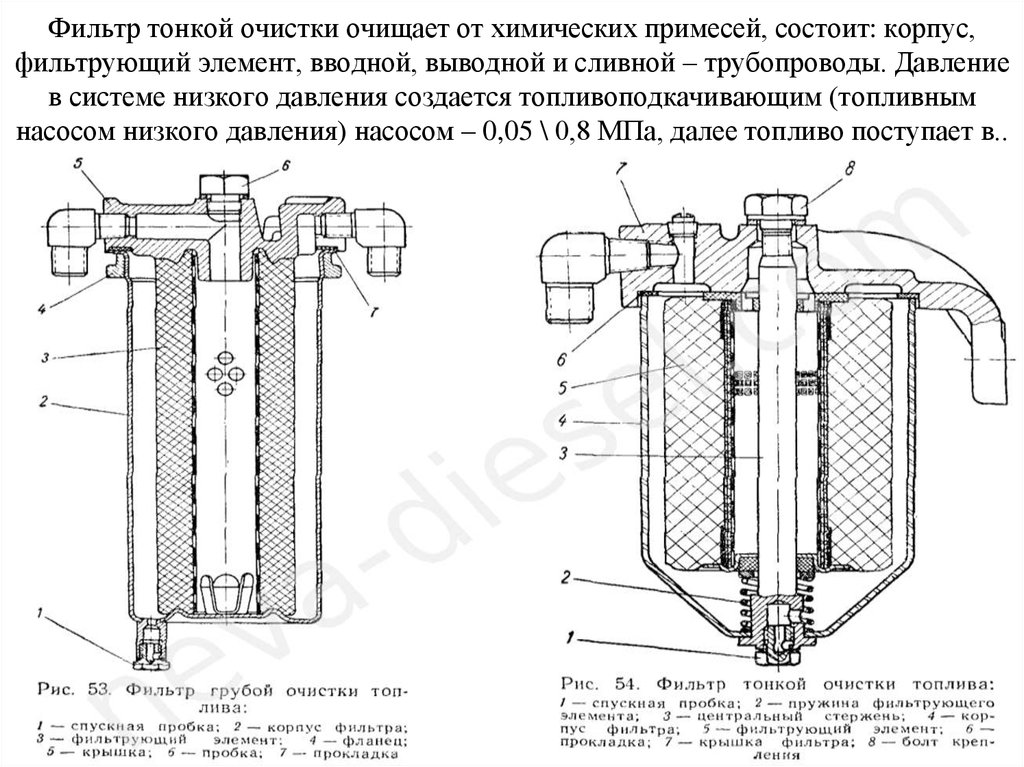

Давление топлива за фильтром ниже 0,04 МПа и для двигателей ЯМЗ ниже 0,08 МПа при исправных топливоподкачивающих насосах указывает на предельную загрязненность фильтрующих элементов и необходимость их замены.  [c.33]

В процессе работы ЭМФ контролируют производительность, перепад давления на фильтре, содержание железа до и после фильтра. Фильтр на промывку отключают при снижении степени обезжелезивания до 30% и увеличении гидравлического сопротивления фильтра яа 15—20% номинального.  

[c.111]

Давление масла за фильтром турбокомпрессора на номинальном режиме работы дизеля, кгс/см Расход масла для смазки подшипников турбокомпрессора, л/мин  [c.65]

Фильтр тонкой очистки масла — центробежного типа, представляет собой центрифугу с автономным масляным насосом. Центрифуга позволяет осуществлять эффективную регенерацию масла во время работы дизеля. На номинальном режиме работы центробежный фильтр пропускает через себя 8 м ч масла при давлении 8 кгс/см , при этом развивает 1560 об/мин и реге-  [c. 93]

Механические форсунки изготавливаются заводом Ильмарине типов ОН-521 и ОН-547. Общий вид форсунок изображен на рис. 8-15. Технические характеристики форсунок типов ОН-521 и ОН-547 приведены в табл. 8-25. Номинальное давление топлива перед форсункой 20 и 35 кгс/см =, минимальное 10 кгс/см . Диапазон регулирования производительности — 70—100% при рном = 20 кгс/см и 55—100% при рио = 35 кгс/см . Вязкость топлива перед форсункой не более 3—4° ВУ. Топливо должно быть пропущено через фильтр с раз.мером ячейки 0,5X0,5 мм для форсунок с диаметром сопла меньше 2,5 мм к 1X1 мм для форсунок с диаметром сопла больше 2,5 мм.  

[c.109]

Прочность и жесткость фильтра. Учитывая повышение перепада давления па фильтрующем элементе в результате его загрязнения, необходимо обеспечить достаточную механическую прочность н жесткость фильтра исходя из давления в момент открытия предохранительного (редукционного) клапана. Величину этого давления обычно выбирают равной 150—200% от номинального перепада давления, на который рассчитан фильтр. Последнее требование обусловлено тем, что разрушение фильтроэлемента представляет опасность не только потому, что жидкость в этом случае будет поступать к гидроагрегатам нефильтрованной, но также и из-за возможности попадания в гидросистему частиц материала фильтроэлемента при его разрушении.  

[c.160]


Номинальную и абсолютную тонкость очистки жидкостей определяют на установке с вытеснительной системой подачи жидкости (рис. 6.14). В состав установки входят баллон 1 со сжатым воздухом, запорные вентили 2 и 12, образцовые манометры 3 и 6 с пределом измерения 16 и 0,25 МПа соответственно, воздушный фильтр 4, редуктор давления 5, клапан 7, корпус 8 с образцом пористого материала, мерный цилиндр 9, предохранительный клапан 10 и воздушный ресивер 11, Опыты проводят при продавливании через образец пористого материала 0,5 дм жидкости при постоянном перепаде давления на образце. Обычно Др= 50 кПа, однако в зависимости Ът назначения фильтрующего материала испытания могут  
[c. 301]

Частота вращения ротора на номинальном режиме составляет около 6000 об/мин. При вращении возникает усилие, направленное вверх, так как площадь крышки 13 ротора больше площади днища корпуса 6 ротора. При давлении масла более 0,5 МПа это усилие превышает массу корпуса б, вследствие чего он всплывает и прижимается к пяте 14. Пропускная способность фильтра примерно 5 м /ч при температуре масла 55—56° С. Установка этого фильтра увеличила срок службы масла в 1,5 раза и уменьшила износ коленчатых валов на 30—50%.  [c.214]

При запуске или остановке турбины, когда главный насос не обеспечивает достаточное давление, для безопасной работы при частоте вращения ниже 80 % от номинала включается вспомогательный насос смазочного масла. Он является вертикальным, погружным, одноступенчатым с одной линией всасывания центробежным насосом, приводимым в действие электродвигателем переменного тока. Насос развивает давление 0,63 МПа с подачей 1360 л/мин. При достижении номинальной частоты вращения турбины поток масла подается через обратный клапан в главный маслопровод и затем к маслоохладителям.

Из охладителей смазочное масло поступает на фильтры. После фильтрования часть масла под давлением 0,63 МПа поступает на контрольную систему смазки. Главный поток масла подается на главный трубопровод смазочного масла через ограничительные шайбы, снижающие давление, и регулирующий клапан, способствующий точной регулировке давления (0,176 МПа) масла, а затем к потребителям. Если давление падает ниже 0,042 МПа, включается аварийный насос смазочного масла.  [c.119]

Такие фильтры выпускает, в частности, фирма Бош (ФРГ). На рис. 102, а показана схема погружного всасывающего фильтра типа FJ/UN с двумя бумажными фильтрующими перегородками 5, позволяющими получить тонкость фильтрования 25—30 мкм. Фильтр устанавливают в масляном резервуаре и укрепляют к его нижнему дну с помощью фланца 1 и двух болтов 2. Всасывание рабочей жидкости осуществляется параллельно через перфорацию наружного корпуса 6 и верхнего стакана 7. При загрязнении фильтрующих перегородок и перепаде давлений 0,1—0,3 бар срабатывает перепускной клапан 3, расположенный в нижнем стакане 4.

На рис. 102, б даны три модели фильтров типа FJ/UN, а ниже — основные технические данные (номинальный расход  [c.205]

Длина фильтра, мм Тонкость фильтрования, мкм Номинальная пропускная способность, л/мнн Номинальный перепад давлений на элементе, кгс/см> Ширина фильтра, мм Диаметр стакана фильтра, мм Масса, кг  [c.222]

ГЦН на период выбега в аварийных ситуациях, связанных с отключением маслосистемы (например, при обесточивании).. При нормальной работе масляных насосов через бачок осуществляется непрерывная циркуляция масла. При этом бачок полностью заполнен и находится под давлением, приблизительно равным давлению в полости подшипникового узла. В случае отказа масляных насосов срабатывает автоматика, и ГЦН отключается. Масло под действием геометрического напора стекает из бачка в полость верхнего подшипникового узла, обеспечивая тем самым охлаждение и смазку рабочих поверхностей трения при выбеге насоса. Время истечения масла из масляного бачка около 180 с (время выбега насоса 150 с). Благодаря специально организованному подводу утечка масла из напорного бачка в обратную сторону, т. е. в масляную систему, исключается. Для предотвращения образования в верхней части бачка газовой подушки, а также вакуума (при опорожнении) предусмотрена перепускная трубка 9 внутренним диаметром б мм, сообщающая верхнюю полость бачка с атмосферой (трубопроводом свободного слива). Перепускная трубка ввиду малого диаметра является одновременно гидравлическим сопротивлением (дросселем), ограничивающим паразитную утечку масла. Из насоса масло по трубопроводам верхнего и нижнего слива направляется в сливной коллектор II и возвращается обратно в циркуляционный бак. Часть масла (около 10 % общего расхода) поступает на фильтры тонкой очистки 5 и возвращается также в циркуляционный бак. При номинальном режиме,, когда масло подается на четыре ГЦН, в работе находятся три маслонасоса, один холодильник, два фильтра грубой очистки и один фильтр тонкой очистки. На байпасе 6 вентиль должен быть полностью закрыт. Масляная система заполняется от системы объекта открытием вентиля 13. Объем циркуляционного бака 12 выбирается с учетом требуемой кратности циркуляции, а напорного бака 10 — из условия обеспечения подачи смазки на время выбега ГЦН при обесточивании. Все оборудование маслосистемы размещено в специальном помещении на 6 м ниже насосных.  [c.102]

Пуск газового счетчика РС (ротационный) производится при нагрузке не менее 10% номинальной путем открытия сначала задвижки после счетчика, а затем (достаточно плавно) задвижки перед ним. Предварительно следует убедиться, что счетчик промыт от загрязнений, а его фильтр не засорен крупными частицами, попавшими после продувки газопровода. Счетчик снабжен дифференциальным манометром, который измеряет перепад давления до и после роторов. Величина перепада давления устанавливается в паспорте и при работе счетчика РС-1000 на природном газе и номинальной нагрузке не должна превышать 22 мм вод. ст. В случае превышения перепада давления, а также при появлении стука роторов необходимо остановить и промыть счетчик, проверить счетный механизм. Резкое снижение перепада давления показывает, что зазор между роторами и корпусом чрезмерно велик и такой счетчик следует признать непригодным для эксплуатации.  [c.74]


Фирма выпускает 35 моделей фильтров типа Телл-Тейл для нагнетательных линий наиболее распространены фильтры типа HP (рис. 62, а), рассчитанные на давление 360 кгс/см , номинальную пропускную способность до 600 л/мин и тонкость фильтрования (с сетчатыми элементами) 30—238 мкм, а также фильтры типа 375 IL (рис. 62, б) с пропускной способностью до 182 л/мин для каждого из двух потоков при размере ячеек сетки 238 мкм. На рис. 60, в показан магистральный фильтр для нагнетательных линий на номинальное давление 426 кгс/см с пропускной способностью 170—470 л/мин.  [c.161]

FB477 — 12,5 л/мин. Номинальная тонкость фильтрования 50, 80 и 100 мкм. По отдельным заказам фильтры FB поставляют с тонкостью фильтрования 30 и 200 мкм. Фильтры рекомендуется применять на всасывающих, сливных и напорных линиях гидрав-лических систем с номинальным давлением 10 кгс/см .[c.188]

Пропускная способность фильтров тяжелой серии типа НР050 и НР080, рассчитанных на работу при номинальном давлении до 420 кгс/см (рис. 95), 227 и 454 л/мин. Высокая тонкость фильтрования рабочей жидкости (0,5, 10 мкм — номинальная 3, 30 мкм— абсолютная) при указанных выше параметрах позволяет применять их в мощных гидравлических приводах прессов, прокатных станов и других уникальных машинах, требующих от гидравлических узлов высоких показателей надежности и долговечности.  [c.199]

При правильном подборе подслоя и опорного каркаса фильтрующие элементы Миллипор могут работать при номинальном давлении до 703 кгс/см . На рис. 98, б показан фильтрующий  [c.202]

При работе фильтра исходный конденсат под давлением до 1,0 МПа поступает на обработку в ЭМФ, проходит снизу вверх через слой шариковой загрузки и отводится из фильтра при номинальной скорости фильтрования до 1000 м/ч при потере давления 0,13 МПа. В процессе эксплуатации фильтра контролируется степень обезжеле-зивания конденсата, которая достигает 50—90 % при остаточном содержании Fe менее 5 мкг/дм . Железоемкость ЭМФ составляет около 2 г/кг шариковой загрузки при ее массе 6500 кг в ЭМФ-1,1-1,0/1000. По окончании рабочего цикла ЭМФ отключается, после чего осуществляется промывка его, которая происходит в следующем порядке (рис. 3.10)  [c.99]

В этих экспериментах получение голограммы и восстановление изображения выполнялись с видимым светом, хотя не всегда с одной и той же длиной волны. Устройство для получения голограммы было реализовано в соответствии со схемой, приведенной в верхней части рис. 1, но с оптическими линзами вместо электронных. Конденсор отбрасывал изображение ртутной дуги высокого давления (миниатюрная лампа с вольфрамовыми электродами) через цветной фильтр на отверстие диаметром около 0,2 мм. Использовались линии с длиной волны 4358 А (фиолетовая) и 5461 А (зеленая), выделенные светофильтрами. В более ранних экспериментах применялся объектив микроскопа, который давал изображение этого отверстия, уменьшенное примерно в 40 раз, т. е. с номинальным диаметром около 5 мкм. Это изображение и служило точечным источником. Предметами были большей частью микрофотографии, помещав-пжеся в слое иммерсионного масла между двумя полированными стеклянными пластинами. В первых экспериментах расстояние между точечным источником и предметом составляло около 50 мм, расстояние от предмета до фотографической пластинки — 550 мм, следовательно, геометрическое увеличение было около 12.  [c.263]

Контрольно-регулирующая и вспомогательная гидроаппаратура выбираются по основным параметрам гидропривода номинальному давлению р и расходу Q. Типы гидромашин, условия и режим эксплуатации гидропривода являются в этом случае дополнительными условиями. В частности, тонкость фильтрации 6 рабочей жидкости для обеспечения нормальной эксплуатации аксиально-поршневых гидромашин должна быть не менее 0,025 мм, что определяет выбор типа фильтра. Циклограмма необходима для определения номинальной емкости V гидроаккумулятора. Предварительный расчет параметров силовых гидроагрегатов и гидроаппаратуры несет в себе необходимую информацию для завершения, в основном, принципиальной схемы, разработки монтажной гидросхемы и размещения выбранного ги ообору-дования на кране. После вычерчивания монтажной схемы определяются потери давления в гидролиниях и в гидроаппаратуре приводимые к местным потерям и потерям по длине гидролиний. Эти потери сложным образом зависят от характера движения жидкости в трубах, шероховатости внутренней поверхности, характеристик сужений и расширений [1, 3].  [c.299]

Помимо этих испытаний был замерен расход масла через фильтры ДАСФО-3, устанавливаемые на двигателе МЗМА-408 при его испытании на стенде по режиму ГОСТа 491—55 (табл. 40). Расход масла через фильтр замерялся на номинальном режиме работы двигателя при температуре масла 80° С и давлении около 4,5—5,0 кПсм .  [c.229]

В полном обозначении при заказе на месте звездочек указываются номинальное давление (16 или 32 МПа) и номинальная тонкость фильтрации (мкм) 05 10 25 или 40. Например, напорный фильтр 1ФГМ32-25К.  [c.676]

На рис. 133 приведена общая схема топливопитания при непосредственном впрыске для четырнадцатицилцндрового двигателя. Система состоит из следующих основных деталей и агрегатов топливного бака / топливного насоса 2, подающего топливо из бака во впрыскивающий насос шелкового фильтра 5 манометра 4 впрыскивающего насоса 5, подающего топливо в цилиндры под давлением, достигающим 300 ч- 350 кг1см на номинальном режиме.  [c.265]

На четырехступенчатых компрессорах QDP 2.40.20.10.05 производительностью 125 м ч для гаражных АГНКС в качестве реверсивного насоса используют насосы фирмы Volvo и мощностью 45 кВт с частотой вращения 1475 мин и номинальным давлением 35 МПа. Срок службы насоса составляет 6000 ч. В гидросистеме используют масла вязкостью (10—75)-10 mV при рабочих температурах 50—60°С. Ход поршней в этих машинах составляет 650 мм, быстроходность 10—12 двойных ходов в минуту, средние скорости поршней до 0,25 м/с. На рис. 117 показана компоновка компрессора. От керамического фильтра эффективностью 10—20 мкм газ поступает в две внешние полости цилиндров первого блока. Ко II ступени сжатия газ поступает после охлаждения в ABO через внешние полости второго гидроблока, I и IV ступени сжатия образованы внутри полых поршней соответственно I и II ступеней, которые выполняют роль цилиндров, совершающих возвратно-поступательное движение по отношению к неподвижным поршням. Подвод и отвод газа осуществляется через газовые каналы в поршнях. В поршнях же предусмотрены каналы для охлаждения путем циркуляции воды или антифриза из контура охлаждения рубашек компрессорных цилиндров. Антифриз охлаждается в замкнутом контуре в ABO. Клапаны — самодействующие, колпачковые, Уплотнения поршней в газовых цилиндрах и направляющие кольца на поршнях выполняются из композиции на основе фторопласта. Для, уменьшения износа цилиндры и штоки хромированы.  [c.294]

Номинальный перепад давления при номинальном потоке и вязкости рабочей жидкости не более 30 – 10 м /с, МПа Перепад даапения на фильтре при открывании переливного клапана, МПа Масса сухого фильтра, кг  [c. 252]

При запуске агрегата масло главным масляным насосом. подается из бака на фильтры. Главный и вспомогательный насосы одинаковы по конструкции и размерам. Они являются насосами шестеренчатого типа. Давление масла, поступающего на смазку и охлаждение подшипников силовой турбины и нагнетателя, должно составлять 0,14 МПа, а температура масла должна быть около 328 К. Требуемое давление устанавливают и поддерживают регулятором давления плунжерного типа. При снижении давления до 0,114 МПа автоматически включается вспомогательный насос. Он остается в работе до восстановления давления номинальной величины. При уменьшении давления масла смазки до 0,071 МПа по сигналу от реле давления произойдет аварийная остановка агрегата. Если температура масла выше 328 К, то оно перепускается через маслоохладитель. При увеличении температуры масла до 341,3 К происходит аварийная остановка агрегата. После фильтров масло поступает на смазку и охлаждение подшипников силовой турбины зубчатых полумуфт промежуточного вала подшипников нагйе-тателя зубчатых зацеплений редуктора генератора собственных нужд. Кроме этого, смазочное масло поступает на всасывание насосов уплотнения и через обратный клапан заполняет аккумулятор масла уплотнения.  [c.124]


Фильтры типа TS (Д1010) имеют внутри фильтрующей перегородки 1 (рис. 42, в) кольцеообразные постоянные магниты 2, прикрепленные к фрезерованной перемычке отводящего штуцера 5 с помощью болта Перепад давлений в этих фильтрах при работе на масле вязкостью 30—37 еСт равен 0,03 бар. Номинальная пропускная способность в зависимости от типоразмера составляет 5—300 л/мин. Несвоевременная очистка фильтра, установленного на напорной или сливной линиях, приводит к возрастанию перепада давлений, разрушению фильтрующего элемента и выбросу в гидравлическую систему накопившегося осадка.  [c.135]

На рис. 53, а, показана номограмма расхода фильтра типа 80Т. Проведя луч из точки О к шкале вязкости в координате выбранного размера сетки, определяют возможный перепад давлений на чистом фильтре при заданном пропускаемом потоке или, наоборот, номинальную величину пропускаемого потока при заданном перепаде давлений. Перепад давлений на чистом фильтре при установке на линии всасывания не должен превышать 0,035—0,06 кгс/см . Для максимального удовлетворения технических требований различных потребителей все типоразмеры погружных фильтров Телл-Тейл комплектуют дополнительными устройствами, различными по конструктивным исполнениям. На рис. 53, б дана расшифровка одной из моделей фильтра типа 80Т. На рис. 54 показаны конструктивные варианты задней крышки фильтра для разнообразных условий присоединения всасывающего трубопровода насоса. Крышки со стандартным отводом под углом 90° могут иметь четыре промежуточных положения относительно оси фильтра имеется крышка с двумя параллельными отводящими отверстиями.  [c.151]

На линии подвода газа к регулирующему клапану ВПГ устанавливаются задвижка, фильтр, грязевик со свечой, вторая задвижка и регулятор давления после клапана. Регулирование расхода газа и аварийная отсечка его могут осуществляться тремя основными способами. Схема с одним регулирующим клапаном, который служит и отсечным, и двумя задвижками с ручным управлением основной и дежурной горелками используется в ВПГ типа Велокс , обеспечивая широкий диапазон нагрузок и быстрое аварийное отключение газа. Регулирующий клапан в закрытом положении пропускает 10—12% номинального расхода газа, что  [c.87]

П. р. широко используются в радиотехнике, электронике, электроакустике и др. в качестве фильтров, резонаторов в задающих генераторах, резонансных пьезопреобразователей и пьезотрансформаторов. Пьезоэлектриком в П. р. служит кристалл кварца или пьезо-керамика с малыми потерями. Кварцевые резонаторы применяются в качестве резонансных контуров генераторов злектрич. ВЧ-колебаний. Высокая добротность (10 — 10 ) кварцевого резонатора определяет малый уход частоты генератора от её номинального значения 1(10 — Ю )%] при изменении окружающей темп-ры, давления и влажности. Разработаны микроминиатюрные кварцевые резонаторы на частоты колебаний 30 кГц — 8,4 МГц, нашедшие применение в электронных часах, системах электронного зажигания двигателей внутр. сгорания и др. П. р. на основе кварца используются в акустоэлектронных устройствах фильтрации и обработки сигналов монолитных ньезо-электрич. фильтрах, а также фильтрах и резонаторах на поверхностных акустических волнах (ПАВ). Оси. достоинство резонаторов на ПАВ — возможность использования в устройствах стабилизации частоты и узкополосной фильтрации в диапазоне частот 100— 1500 МГц. Пьезоэлектрич. фильтры из пьезокерамики, как правила, многозвенные, изготавливают на частоты 1 кГц — 10 МГц. При этом на частотах до 3,5 кГц используют биморфные пьезоэлементы, когда П. р. совершает резонансные колебания изгиба по грани в  [c.192]

Примечания 1. Диапазон регулирования 10—100% номинальной производительности при р= 35 ат. Вязкость топлива 3—4 ВУ на всех режимах работы (см. табл. 3-48). 2. Размер ячеек фильтров для форсунок пронзводительностью до 1 ООО кг/ч — 0,5X0,5 jf.w, для форсунок производительностью больше 1 ООО/сг/ч — 1,ОХ 1,0 -мл (см. табл. 3-49). Избыточное давление пара на входе в форсунку 1—1,5 ат. Удельный расход распыливающего пара 0,025—0,03 кг/кг. 3. Паромеханические форсунки рекомендуются для пусковых режимов работы и при низких нагрузках. Указанные в таблице паромеханнческие форсунки по нормали НО 1036-66 предназначены для замены паромехапических форсунок по нормали НО 865-64. выпускаемых заводом Ильмарине .  [c.86]


Расчет и подбор фильтров

Задача №1
Определение плотности и массовой доли твердой фазы в суспензии

Условие:

Суспензия с расходом Qc = 10 м³/ч разделяется на фильтре, причем расход фильтрата составляет Qф = 9,5 м³/ч. Плотность твердой и жидкой фаз равны соответственно ρт = 1700 кг/м³ ρж = 1000 кг/м³. Измерения показали, что плотность фильтрата и осадка составляют соответственно ρф = 1020 кг/м3 и ρо = 2100 кг/м³. Необходимо определить плотность и и массовую долю твердой фазы в суспензии.

Решение:

Составим уравнения материального баланса процесса:

Qс·ρс = Qо·ρо+Qф·ρф

Расход осадка Qо может быть выражен через объемные расходы суспензии и фильтрата:

Qо = Qс-Qф = 10-9,5 = 0,5 м³/ч

Выразим из уравнения материального баланса плотность суспензии и определим ее:

ρс = (Qо·ρо+Qф·ρф)/Qс = (0,5·2100+9,5·1020)/10 = 1074 кг/м³

Обозначим долю твердой фазы в суспензии как m и составим следующее уравнение для определения плотности суспензии:

1/ρc = (1-m)/ρж +m/ρт

Подставим числовые значения и найдем неизвестную m:

1/1074 = (1-m)/1000+m/1700

Откуда получаем значение доли твердой фазы в суспензии:

m = 0,17

Ответ: плотность суспензии равна 1074 кг/м³, доля твердой фазы в ней составляет 0,17

Задача №2
Расчет площади фильтрования барабанного вакуум-фильтра

Условие:

Требуется рассчитать необходимую площадь фильтрования барабанного вакуум-фильтра, способного работать под нагрузкой суспензией Q = 32 м³/ч. Частота вращения барабана составляет n = 0,2 об/мин. На лабораторной модели было установлено, что отношение объема осадка к объему фильтрата составляет x = 0,07, а высота слоя осадка при пересчете на рабочую модель составит h = 0,02 м.

Решение:

Определим время полного цикла фильтрования барабанного вакуум-фильтра:

τ = 1/n = 60/0,2 = 300 сек.

Далее рассчитаем удельный объем фильтрата по формуле:

vуд = h/x = 0,02/0,07 = 0,29

Наконец определим искомую величину, приняв поправочный коэффициент Кп равный 0,8:

F = (Q·τ)/(υуд·Kп) = (32·300)/(3600·0,29·0,8) = 11,5 м²

Ответ: 11,5 м²

Задача №3
Расчет объема фильтрата в нутч-фильтре

Условие:

Дан нутч-фильтр, способный отфильтровать VС 3,2 м³ суспензии за одну загрузку. Фильтруемая суспензия содержит в себе x = 15% твердой фазы по массе и имеет плотность ρC = 1100 кг/м³. По завершении процесса фильтрации образуется осадок с влажностью w = 74% и плотностью ρОС 1185 кг/м³. Необходимо найти объем образующегося фильтрата Vф при условии, что y = 2% твердой фазы проходят сквозь фильтр не задерживаясь.

Решение:

Найдем количество твердой фазы, привносимой на фильтр вместе с очищаемой суспензией:

Gтф1 = Vc·ρc·x/100 = 3,2·1100·15/100 = 528 кг

Определим количество твердой фазы, не улавливаемой нутч-фильтром:

Gтф2 = Gтф1·y/100 = 528·2/100 = 10,56 кг

Количество твердой фазы, оставшейся на фильтре, будет равно:

Gтф3 = Gтф1-Gтф2 = 528-10,56 = 517,44 кг

Зная влажность образуемого осадка, найдем общий вес осадка:

Gос = Gтф3/w·100 = 517,44/74·100 = 699,24 кг

Соответственно, объем образующегося осадка будет равен:

Vос = Gосос = 699,24/1185 = 0,59 м³

Отсюда объем образующегося фильтрата равен:

Vф = Vс-Vос = 3,2-0,59 = 2,61 м³

Ответ: 2,61 м³

Задача №4
Расчет длительности суточной работы фильтра

Условие:

При пробном запуске фильтра в работу было установлено, что V1 = 1 м³ фильтрата образуется через t1 = 4,5 мин, а V2 = 2 м3 фильтрата – через t2 = 12 мин. общая площадь фильтрования составляет F = 1,6 м². Необходимая суточная производительность фильтра по фильтрату составляет Q = 16 м³. Необходимо рассчитать длительность суточной работы фильтра.

Решение:

Определим относительные величины собранного фильтрата при пробном запуске фильтра:

V1F = V1/F = 1/1,6 = 0,625 м³/м²

V2F = V2/F = 2/1,6 = 1,25 м³/м²

Основываясь на данный пробного запуска, составим систему уравнений фильтрования и определим константы фильтрования:

Используя найденное уравнение фильтрации, определим искомую величину, подставив в него относительный объем необходимого фильтрата:

(16/1,6)²+2·16/1,6·0,62 = 0,26·tоб

Откуда получаем значение tоб = 7,2 часа. С учетом полной поверхности фильтрования

Ответ: 7,2 часа.

Задача №5
Расчет частоты вращения барабана для вакуум-фильтра

Условие:

Дан барабанный вакуум-фильтр со следующими характеристиками. Углы секторов фильтрации, промывки и сушки равны соответственно φф = 1100, φп = 1300 и φс = 600. Время этих операций составляет tф = 4 мин., tп = 6 мин. и tс = 2 мин. Необходимо рассчитать частоту вращения барабана.

Решение:

При имеющихся данных частоту вращения барабана фильтра целесообразно рассчитывать, применив два уравнения расчета частоты вращения с последующим выбором наименьшего из получившихся значений.

Первая частота вращения барабана рассчитывается по формуле:

n1 = φф/(360·τф) = 110/(360·4·60) = 0,00127 с(-1)

Первая частота вращения барабана рассчитывается по формуле:

n2 = (φпс)/(360·(τпс)) = (130+60)/(360·(6+2)·60) = 0,0012 с(-1)

Сравнивая два получившихся значения частоты вращения барабана получаем:

n1>n2

Следовательно искомая величина равна 0,0012 с-1.

Ответ: 0,0012 с-1

Задача №6
Вычисление максимального давления подачи суспензии в фильтр-прессе

Условие:

Запорный механизм фильтр-пресса способен развить усилие P = 2·104 H. Размеры рабочей поверхности плиты составляют 300х300 мм, а ширина линии уплотнения равна 20 мм. Необходимо вычислить максимальное давление подачи суспензии.

Решение:

Предварительно рассчитаем площади фильтрации и уплотнения ячейки. Площадь фильтрации ячейки составит:

Fф = 0,3·0,3 = 0,09 м²

Площадь уплотнения (имеющая вид рамки):

Fу = (0,3+2·0,02)·(0,3+2·0,02)-0,3·0,3 = 0,0256 м²

Далее рассмотрим уравнение для определения необходимого усилия герметизации:

P = Qд+Rпр

где

Qд = p·Fф

Rпр = m·p·Fу

В общем виде получим уравнение усилия герметизации в виде:

P = p·Fф+m·p·Fу

Принимая поправочный коэффициент m = 3, подставим известные величины и найдем основную рабочую нагрузку p:

40000 = p·0,09+3·p·0,0256

Откуда получим:

p = 0,24·[10]6 H

Далее остается определить максимально возможное давление суспензии на входе:

Pmax = p/Fф = (0,24·[10]6)/0,09 = 2,7 МПа

Ответ: 2,7 МПа

Задача №7
Расчет производительности песчаного фильтра

Условие:

Необходимо найти производительность закрытого песчаного фильтра с диаметром цилиндрической части D = 2 м (закупориванием пор пренебречь). Песок-наполнитель фильтра имеет следующие свойства. Диаметр песчинок d = 0,5 мм. Пористость слоя песка составляет x = 0,42. Толщина слоя песка составляет l = 1,6 м. Фильтрация происходит при температуре T = 20 °C. Установлено, что потеря напора в фильтре составляет h = 4,5 м.вод.ст.

Решение:

Рассчитаем скорость фильтрации (поправочный коэффициент с принять равным 40):

w = 3600·c·d²·h/l·(0,7+0,03·t) = 3600·40·[0,0005]²·4,5/1,6·(0,7+0,03·20) = 0,13 м/с

Далее найдем площадь проходного сечения фильтрующего слоя (где F – площадь поперечного сечения фильтра):

Fпр = F·x = (π·D²)/4·x = (3,14·2²)/4·0,42 = 1,32 м²

Исходя из найденных величин, становится возможным определение искомой величины:

Q = w·Fпр = 0,13·1,32 = 0,17 м³/с

Ответ: 0,17 м³/с

Задача №8
Расчет количества фильтров для очистки сточных вод

Условие:

Для очистки сточных вод в размере Q = 1000 м³/сут планируется применять песчаные фильтры со следующими характеристиками. Расчетная скорость фильтрования составляет v = 10 м/час. Фильтр требует промывки каждые семь часов, причем длительность промывки составляет t = 0,2 час. Для одной промывки используется q = 10 м³ воды. Работа осуществляется круглосуточно, то есть общее рабочее время tоб = 24 ч. Требуется рассчитать необходимое количество фильтров.

Решение:

Так как фильтр требует промывки каждые семь часов, то на одни сутки будет приходиться:

n = 24/7≈3

Рассчитаем необходимую площадь фильтрования:

F = Q/(tоб·v-n·q-n·t·v) = 1000/(24·10-3·10-3·0,2·10) = 4,9 м²

Необходимое количество фильтров определим по формуле:

N = 0,5·√F = 0,5·√4,9 = 1,1

Округлим до большего целого числа и получим искомое значение 2.

Ответ: 2 фильтра

Задача №9
Определение скорости осаждения частиц в фильтре-отстойнике

Условия: В воде при температуре t = 20 °C происходит осаждение частиц кварцевого песка, плотность которого составляет ρп = 2600 кг/м³. В рамках задачи считать, что форма песчинок сферическая диаметром d = 1,2 мм.

Задача: Определить скорость осаждения частиц vос.

Решение: Для решения этой задачи воспользуется критериальным уравнением для процесса осаждения:

Re²·ζ = 4/3·Ar

В первую очередь рассчитаем критерий Архимеда (Ar). Для воды при 20°C примем, что ее плотность ρв = 1000 кг/м³, а динамическая вязкость μ = 0,01 Па·с, и подставим известные значения в расчетную формулу (g = 9,81 м/с – ускорение свободного падения):

Ar = [g·ρж·d³·(ρтж)] / μ² = (9,81·1000·0,0012³·(2600-1000)) / 0,001² = 27123

Полученное значение критерия Архимеда попадает в промежуток 36<Ar<83000, соответствующий переходному режиму осаждения, для которого коэффициент сопротивления (ζ) должен рассчитываться по формуле:

ζ = 18,5/Re0,6

Подставим полученную зависимость и значение Ar в изначальное критериальное уравнение и определим значение критерия Re:

Re² · (18,5/Re0,6) = (4/3)·27123

Re1,4 = 1955

Re = 224,3

Запишем уравнение для критерия Рейнольдса, затем выразим из нее искомую величину и рассчитаем ее:

Re = (ρв·vос·d) / μ

vос= (Re·μ) / (ρв·d) = (224,3·0,001) / (1000·0,0012) = 0,187 м/с

Ответ: 0,187 м/с

Задача №10
Определение необходимой площади осаждения фильтра-отстойника

Условия: Для очистки потока мутной воды требуется отстойник. Известно, что дисперсная фаза в воде представлена в основном твердыми частицами неизвестной формы массой mч = 2 мг и плотностью ρт = 1800 кг/м³. Расход подаваемой на очистку воды составляет Q = 0,6 м³/час. При расчетах для воды принять плотность равной ρв = 1000 кг/м³ и динамическую вязкость μ = 0,001 Па·с. Также установлено, что осаждение происходит в стесненных условиях при объемной доле дисперсной фазы ε = 0,5.

Задача: Определить необходимую площадь осаждения отстойника.

Решение: Расчетную величину площади осаждения можно определить по формуле:

F = Q/vст

Где vст – скорость стесненного осаждения частиц.

Для определения vст предварительно необходимо рассчитать критерий Архимеда (g = 9,81 м/с² – ускорение свободного падения):

Ar = [ρж·g·dч³·(ρтж)] / μ²

В формуле расчета критерия Архимеда dч – диаметр осаждаемой частицы. Форма частиц твердой фазы неизвестна, поэтому для ее расчета необходимо воспользоваться следующей формулой:

dч = [(6·Vч)/π]1/3

Vч – объем частицы, который может быть выражен через отношение известной массы частицы к ее плотности Vч = mчч. Произведя эту замену, рассчитаем величину dч:

dч = [(6·mч) / (π·ρч)]1/3 = [(6·0,000002) / (3,14·1800)]1/3 = 0,00128 м

Теперь становится возможным расчет критерия Архимеда:

Ar = [ρж·g·dч³·(ρтж)] / μ² = (1000·9,81·0,00128³·(1800-1000)) / 0,001² = 16458

Воспользовавшись критериальным уравнением, связывающим критерий Архимеда и критерий Рейнольдса (Reст) для стесненного осаждения, рассчитаем Reст:

Reст = (Ar·ε4,74) / (18+0,6·√(Ar·e4,75)) = (16458·0,54,74) / (18+0,6·√16458·0,54,75) = 18,8

Теперь, когда известен критерий Рейнольдса для стесненного осаждения, можно воспользоваться другой формулой его расчета, где используется скорость стесненного осаждения частиц. Далее следует выразить и рассчитать vст:

Reст = (ρж·vст·dч) / μ

vст = (Reст·μ) / (ρж·dч) = (18,8·0,001) / (1000·0,00128) = 0,015 м/с

Зная все необходимые величины, определим искомую величину:

F = Q/vст = 0,6/0,015 = 40 м²

Ответ: Площадь осаждения составляет 40 м².

Задача №11
Подбор и расчет производительности центрифуги

Условия: В наличии имеется осадительная центрифуга, в рабочем режиме способная развивать угловую скорость ω = 600 об/мин. Барабан имеет следующие параметры: внутренний радиус R = 300 мм, длина L = 500 мм. Центрифуга используется для осветления воды от взвешенных твердых частиц диаметром dч = 0,5 мм и плотностью ρт = 2100 кг/м³. При решении задачи динамическую вязкость принять равной μ = 0,001 Па·с, а плотность ρж = 1000 кг/м³.

Задача: Необходимо рассчитать производительность центрифуги Q.

Решение: Искомую величину можно рассчитать по формуле:

Q = (F·vст·Fr) / g

Величина vст – скорость осаждения частицы в поле сил тяжести, которая может быть определена следующим образом (g = 9,81 м/с – ускорение свободного падения):

vст = [dч²·(ρтж)·g] / [18·μ] = [0,0005²·9,81·(2100-1000)] / [18·0,001] = 0,15 м/с

Осадительную площадь барабана F можно определить из его геометрических характеристик по формуле:

F = 2·π·R·L = 2·3,14·0,3·0,5 = 0,942 м2

Fr – критерий Фруда, характеризующий связь скоростей осаждения частицы в поле центробежных сил и в поле сил тяжести:

Fr = (ω²·R) / g = ((600/60)²·0,3) / 9,81 = 30,58

Откуда скорость осаждения частицы в поле центробежных сил будет равно:

vц = (vст/g)·Fr = (0,15/9,81)·30,58 = 0,47 м/с

Величину F·Fr обычно заменяют на Σ – индекс производительности, значение которого может быть уточнено в зависимости от режима осаждения частицы, который, в свою очередь, определяется величиной критерия Рейнольдса:

Re = (ρж·vц·dч) / μ = (1000·0,47·0,0005) / 0,001 = 235

Полученное значение Re лежит в промежутке 2<Re<500, следовательно, режим осаждения переходных, для которого уточненная формула для индекса производительности выглядит следующим образом:

Σ = F·Fr0,73 = 0,942·30,580,73 = 11,44

Подставим полученные данные в исходное уравнение и рассчитаем искомую величину:

Q = (F·vст·Fr)/g = (vст/g)·Σ = (0,15/9,81)·11,44 = 0,17 м³/с.

Ответ: производительность центрифуги равна 0,17 м³/с.

Задача №12
Подбор фильтров гидроциклонов для осветления мутной воды

Условия: В наличии имеется два гидроциклона с равными по диаметрам верхними патрубками dв = 140 мм и нижними патрубками dн = 80 мм, но различными диаметрами цилиндрической части корпуса, d1 = 400 мм для первого, и d2 = 500 мм для второго. Необходимо провести осветление мутной воды с концентрацией твердой фазы с = 0,5 % масс, плотность которой составляет ρт = 2500 кг/м³, до состояния, когда в ней не будет частиц диаметром более 5 мкм. Суспензия может быть направлена в гидроциклон под давлением p = 0,7 МПа. Плотность воды принять равной ρж = 1000 кг/м³.

Задача: Определить, какой из гидроциклонов подходит для выполнения поставленной задачи.

Решение: Пригодность циклонов можно установить, определив их разделяющую способность по величине диаметра граничного зерна (dгр) и сравнив его с условием задачи. Для этого необходимо воспользоваться уравнением для величины диаметра граничного зерна:

dгр = 8,44·10³·√(dв·d·cвх) / (Kф·dн·√p·(ρтж))

где Kф = 0,8 + 1,2/(1+100·d)– коэффициент формы гидроциклона.

Определим dгр для первого циклона.

Kф1 = 0,8 + 1,2/(1+100·0,4) = 0,829

dгр1 = 8,44·10³·√(0,14·0,4·0,5) / (0,829·0,08·√700000·(2500-1000)) = 4,9 мкм

Определим dгр для второго циклона.

Kф2 = 0,8 + 1,2/(1+100·0,5) = 0,824

dгр2 = 8,44·10³·√(0,14·0,5·0,5) / (0,824·0,08·√700000·(2500-1000)) = 5,49 мкм

В итоге получаем, что dгр1<5 мкм, в то время как dгр2>5 мкм, откуда делаем вывод, что для выполнения поставленной задачи подходит только первый гидроциклон.

Ответ: подходит первый гидроциклон.

Задача №13
Подбор фильтра, работающего в режиме постоянного перепада давления

Условия: На предприятие был доставлен фильтр, работающий в режиме постоянного перепада давления, без сопроводительной документации. После пробного его использования для фильтрации суспензии выяснилось, что через τ1 = 5 мин фильтр позволяет получить V1 = 7,8 л фильтрата, а через τ2 = 10 мин образуется уже V2 = 12,1 л фильтрата.

Задача: определить, сколько времени требуется для получения V0 = 50 л фильтрата аналогичной суспензии.

Решение:

Воспользуемся уравнением фильтрации при постоянном перепаде давления (Δp = const):

V² + 2·[(Rфп·S)/(rо·xо)]·V = 2 [(∆p·S²)/(μ·rо·xо)]·τ

Обозначим a = (Rфп·S)/(rо·xо) и b = (∆p·S²)/(μ·rо·xо). Величины a и b являются постоянными, поэтому для их определения, на основании опытных данных, составим и решим систему уравнений

В итоге получим, что для данного случая и размерностей уравнение фильтрации можно записать в виде:

V²+7,06·V = 23,59·τ

Подставим в получившееся уравнение значение V0 и найдем соответствующие ему значение τ:

τ = (50²+50·7,06) / 23,59 = 121 мин

Ответ: для получения 50 л фильтрата потребуется затратить 121 мин.

Задача №14
Расчет пусковой мощности фильтрующей центрифуги

Условия: Дана фильтрующая центрифуга, в которой происходит разделение суспензии с плотностью ρс = 1100 кг/м³. Барабан массой mб = 200 кг имеет внутренний радиус R = 0,5 м при толщине стенки b = 0,005 м и длину L = 0,4 м. Начальная загрузка барабана составляет 50% от его внутреннего объема. Время выхода центрифуги на рабочую скорость составляет τп = 7 с. Угловая скорость центрифуги составляет ω = 1000 об/мин. При расчетах плотность воздуха ρв принять равной 1,3 кг/м³ и коэффициент трения в подшипниках f = 0,05. Цапфа вала имеет диаметр dц = 80 мм.

Задача: Необходимо рассчитать пусковую мощность Nпуск.

Решение: Пусковая мощность (Nпуск) складывается из мощности на потери трения в подшипниках (Nп), мощности на потери при трении барабана о воздух (Nв) и мощности на преодоление инерции в момент старта (Nс):

Nпуск = Nпод+Nв+Nс

Для определения мощности, затрачиваемой на потери трения в подшипниках, воспользуемся формулой, основанной на массе вращающихся частей центрифуги. Сделаем допущение, что во вращательном движении принимают участие только барабан и масса загруженной суспензии:

Nпод = f·g·M·vв

М – общая масса вращающихся частей центрифуги. Масса барабана уже известна и остается только определить массу первично загруженной суспензии. Поскольку начальная загрузка барабана составляет 50%, то найдя ее объем и помножив на плотность можно определить массу загруженной суспензии mc:

mс = 0,5·2·π·R·L·ρс = 0,5·2·3,14·0,5·0,4·1100 = 691 кг

Тогда общая масса составит:

M = mб+mс = 200+691 = 891 кг

Окружная скорость цапфы vц определяется по формуле:

vц = ω·dц/2 = (1000/60)·(0,08/2) = 0,66 м/с

Рассчитаем величину мощности Nп:

Nпод = f·g·M·vв = 0,05·9,81·891·0,66 = 288,4 Вт

Рассчитаем величину мощности Nв приняв, что внешний радиус барабана Rв = R+b::

Nв = 0,012·ρв·Rв·ω² = 0,012·1,3·(0,5+0,005)·(1000/60)² = 2,2 Вт

Рассчитаем величину мощности Nс, сделав допущение, что вся вращающаяся масса сосредоточена на внутреннем радиусе барабана R, тогда суммарный момент инерции может быть представлен как I = M·R²::

Nс = (I·ω²)/(2·τп) = (M·R²·ω²)/(2·τп) = (891·0,5²·(1000/60)²)/(2·7) = 4419,6 Вт

Теперь становится возможным определить искомую величину:

Nпуск = Nпод+Nв+Nс = 288,4+2,2+4419,6 = 4710,2 Вт

Ответ: Пусковая мощность составит 4,71 кВт

Страница не найдена.

Ошибка 404 / Всё для бассейнов
  • Контакты
  • Компания АЗУРО
  • Интернет-Магазин
    • Бассейны для дачи
    • Химия для бассейнов и прудов
    • === Оборудование ===
    • Зап.части (Каталоги)
    • Фильтровальные установки
    • Фильтры и бочки
    • Насосы для бассейнов
    • Система очистки воды (дезинфекция)
    • Подогрев бассейна
    • Блоки управления бассейном
    • Освещение и подсветка
    • Закладные элементы (нерж. сталь)
    • Закладные элементы (пластик)
    • Закладные элементы FitStar Hugo Lahme (Германия)
    • Оборудование для спортивных бассейнов
    • Лестницы и поручни
    • === Аттракционы ===
    • Водопады и фонтаны
    • Противотоки
    • Трамплин и горки
    • Аэромассаж и гейзер
    • Гидромассаж для бассейнов и Спа
    • === Аксессуары ===
    • Павильоны
    • Аксессуары для бассейнов
    • Переливные решетки
    • Роботы пылесосы для бассейнов
    • Пылесосы ручные для бассейнов
    • Чашковые пакеты
      • Чашковый пакет D 2,4м
      • Чашковый пакет D 3,6 м
      • Чашковый пакет D 4,6 м
      • Чашковый пакет D 5,5 м
      • Чашковый пакет D 6,4 м
      • Чашковый пакет D 7,3 м
      • Чашковый пакет овальный 5. 5х3.7
      • Чашковый пакет овальный 7.3х3.7
      • Чашковый пакет овальный 9,1х4,6
      • Чашковый пакет овальный 10х5,5
      • Круг Ibiza
      • Овал ibiza
      • пакет SF круг 6
      • Круг Summer Fun
      • Овал Summer Fun
      • Восьмерка Summer Fun
      • пакет SF 8×4,16
    • Покрывало и ролики
    • Автоматические жалюзи
    • Осушители воздуха
    • Intex (Интекс)
    • ==Строительство==
    • Трубы и фитинги ПВХ
    • Пленка ПВХ для бассейнов
    • Строительные мат-лы для бассейна
    • Мозаика и плитка
    • Копинговый (бортовой) и террасный камень
    • === Wellness ===
    • Спа (Spa) бассейны, джакузи (Jacuzzi)
    • Турецкие бани
    • Сауны
    • Договор оферты
  • Фото и Видео
  • Акции и скидки
  • Статьи
  • Инструкции
  • Полезное
  • Каталоги
  • Доставка

Принципы наружного дренажа – Краткий курс

%PDF-1.6 % 769 0 объект > эндообъект 771 0 объект > эндообъект 902 0 объект >поток Acrobat Distiller 7. 0.5 для MacintoshСлив, обучение, инструкции, обучение, образование, информация2007-02-12T14:03:02-08:002012-05-08T09:53:14-07:00Illustrator2012-05-08T09:53: 14-07:00

  • JPEG188256/9j/4AAQSkZJRgABAgeEASABIAAD/7QAsUGhvdG9zaG9wIDMuMAA4QklNA+0AAAAAABAASAAAAAEA AQBIAAAAAQAB/+4ADkFkb2JlAGTAAAAAAAf/bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGHURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f/8AAEQgBAAC8AwER AAIRAQMRAf/EAaIAAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDagQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4/PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo+Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0+PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2+f3OEhYaHiImKi4yNjo +DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq+v/aAAwDAQACEQMRAD8A9U4q7FXYq7FWJahpPnW6 8xi60nXolDSbe7ja+017ITPcJ6EfIG4MlU/2Kj54qyL09V/5aIP+RD/9VsVd6eq/8tEH/Ih/+q2K u9PVf+WiD/kQ/wD1WxV3p6r/AMtEH/Ih/wDqtirvT1X/AJaIP+RD/wDVbFXenqv/AC0Qf8iH/wCq 2KoHW7HzLcQp+itTSynWKRWJiRo3lZ4yjkOJGAVFkFA3Vt60xVHLDqixRKbmJpFRVldoWPJwPiYB ZFABPbFXenqv/LRB/wAiH/6rYq709V/5aIP+RD/9VsVd6eq/8tEH/Ih/+q2Ku9PVf+WiD/kQ/wD1 WxV3p6r/AMtEH/Ih/wDqtirGb3RfPI8yNqUnmKE+X2ks1XQxZLXksqB3FwZPUUse3xDFWY4q7FXY q7FXYq7FUo8y6xfaTZxXNnplxq8rSlGsrMwCZlEUj1U3EsCbFB+1XwBxVLW846snli11h/LWoC8u FjL6QArzxs6ksrceVOPGhLAYqjPMPmDV9M0OTULLQLvVLxFiZdOheESMZHVWQHm26BiTtTbrTfFU kh866/HqUMJ8masq6hdxx3E7PYOlrWBKmX0LmdtqVrTjv9qu2Kst+u3P/LBP/wAFB/1VxVLNH8x6 lqEt0suh4loltK8SvNwX1QsjIskQcpVGCct6HcbU3xVrzN5j1jSdFmv7Dy9eavdRNCqafA8CySCS ZI2Knm/2FcvuKbbkdcVSyy86eaZ9fg0+TydqNvYzMwmv5p7Ai3K26yhGS3uLjkWY0qWA36npirJ/ RTZ/AMSE/wDwUH/VXFXfXbn/AJYJ/wDgoP8AqriqB1vXr7Tbe3lg0a71CSdmVoIPTLR0Gxc8ioDf PFUxkuZ0IAtJJKgElGioD4fG6H8MVWfXbn/lgn/4KD/qrirHNa8569Y6tPp1v5U1K7t0sfrY1WFr MQJIWkX0n9aeEEqIwx4MzfEPhHXFUT5b816xq7X4vPLGo6P9Un9GFbtrblMnAN6ilJWjpU0+F2G3 XFU2utRu4bS4mTTp3khikkSKsVXZFLBBwd2qxFB8JxVR0vWL68sEuptJubR3eRRbSGISqsbcQzgu oHKlRQnbFWP6t5v8wprU+lr5Q1Kexga0kj1WKWyEbs0qMY+M88G4I4/Cze9MVRei+ctYv9L1a+vP K2paXJp0s0cFlcek81wsUKSq0YheQh2GcovAsKjr1oqmdprd9caT9eOkXMUzeqVs3Mayj02KryDM tOfGopXbFUD5M8za1r0DzaroF35elEUMi2l48DsTIZAxUwyOwA4DaRUPtirJcVdirH7XzQ1z5l1D y9FFAdQ022tru5X6w1Al28yoP7qtR9Xq3sy+OKo+7e75WRMUfr+ueKCRuH9zJuW9OvT/ACcVVvU1 X/lng/5Hv/1RxV3qar/yzwf8j3/6o4qhbOTVPrF9/o8H9+tf37/74i/4qxVFepqv/LPB/wAj3/6o 4q71NV/5Z4P+R7/9UcVd6mq/8s8H/I9/+qOKoWzk1T6xff6PB/frX9+/++Iv+KsVRXqar/yzwf8A I9/+qOKu9TVf+WeD/ke//VHFXepqv/LPB/yPf/qjirvU1X/lng/5Hv8A9UcVd6mq/wDLPB/yPf8A 6o4qhdVk1T9F3lbeCnoSV/fv/If+KsVRXqar/wAs8H/I9/8AqjirvU1X/lng/wCR7/8AVHFXepqv /LPB/wAj3/6o4qhdSk1T6ulbeD+/t/8Ad7/7/T/irFUV6mq/8s8H/I9/+qOKu9TVf+WeD/ke/wD1 RxVRge8N/dF4o1mEEHBRIxUjnL1bgCPUOKoPzD5lfQNOXUNRigjtmuLW15eu2z3dxHbITWIbBpQW 9q4qnVZfSrxX1eNeHI8eVOnKlaV78foxVK7XRdHh80X+qw2FvHqlzbW6XN+kSLcSKGkAV5QObACN RQnsPDFUZe/702H/ABnb/kxLiqLxVRhkZ5J1PSOQKu1NuCt+tsVUrL/em/8A+M6/8mIsVReKqMMj PJOp6RyBV2ptwVv1tiqtiqXiRol1WVdmSQspIqKi3jPTbFUwxV2KqLSMLqOL9lo3Yim9VKAb/wCy xVWxV2KpfeyNJo18zbkR3K7Cmyl1Hj2GKphiqjdyNFazSrsyRsykioqAT02xVWxVCan/ALzJ/wAZ 7f8A5PpiqpcMVmtQCQGlIIBpX905od9+mKq+KoSP/jq3H/GCD/ic2KoDzZoOi65pcdnq9lDf2gur aQQTqHTmJlAah70Y4qnWKoSP/jq3H/GCD/ic2Kuvf96bD/jO3/JiXFUXiqHtq+td/wDGUU/5FJ7D +OKrLL/em/8A+M6/8mIsVReKoe2r613/AMZRT/kUnsP44qiMVSx6+jrFOvJqf9I0fs36sVTPFXYq h4r9fh8PSl/4lH7fxxVEYq7FUsua/oS/r/Ldf8Sf2GKpniqh2Cv1C5p19J6f8CfZv1YqiMVQmp/7 zJ/xnt/+T6Yqvua+ta/8ZTXr/vp8VRGKoSP/AI6tx/xgg/4nNirtT/3mT/jPb/8AJ9MVReKoSP8A 46tx/wayIP8Aic2Kuvf96bD/AIzt/wAmJcVReKpNoWspqGo63bLaXNsdOvBbySXCKiSt6ET8oSrM WTgympA606g0VR1l/vTf/wDGdf8AkxFiqLxVD21PWu/+Mor0/wB9R4qiMVSySnoaxXpyavT/AJZo /GgxVM8VdiqHen6Qh8fSl8P5o/pxVEYq7FUsuKfoS/p/Ld+H8z+FcVTPFUPqNP0fc16ek9en8p8a DFURiqE1P/eZP+M9v/yfTFV9yP31p7Sn/k1J7HFURiqEj/46tx/xgg/4nNiq6/jeSBVQciJoGIHg syMT9AGKonFUJH/x1bj/AIwQf8TmxV17X6xY06+u1P8AkRLiq4PqFN4Ia+HqtTp/xj8cVSmXXdWt fM8dhf21la6LcQR/VdQkvAs0t60kim2it2QGT4BG1aj7VBy7KppZf703/wDxnX/kxFiqLxVCWU0M lzfLG6syTASAGpB9JOvh0xVF4qlkn9xrG1fibYVqf9Gj8N8VTPFXYqh4/wCOhDt/uqXfen2o/oxV EYq7FUsuP+OJf7U+G761/mfxxVM8VQ+o/wDHPudq/un2Fan4T4b4qiMVQmp/7zJ/xnt/+T6Yqknn G10W1ez816pd3FrH5cS5uaRNM0LI0DCRp7eI/vhEqlxtUU2xVX8pSa9ceX7W6vdUttSluvUuIr2G 0kt0eCaVpLakTScl4wsq0NT7nqVUxthKNTufVZWb0YaFVKinOamxLYqg/Nuk3+p6WlvY6gNMuFuI ZFuyjOQFcAoOLxEFweP2u+Kp1iqEj/46tx/xgg/4nNirr3/emw/4zt/yYlxVXmmSJOb/ACVRuST0 AHjiqBl0Wxvb6z1LULWOW+092l052AZrZpI2ico1Bu6OQ39gOKq9l/vTf/8AGdf+TEWKovFUt0ry 7ouk3ep3mn2qW9xrFwLzUZEFDLMI0i5H/Yxg08ST1JxVMsVSDXLy6stE8w3dpZSajcQK8iWMJAkm 420ZKR1DAsR9kU3O2Kp1ayTSW0Uk8XoTuitLByD8HIqychs3E7VGKquKpNfX+oReaNLs4tNknsrm C6a41JWUR25j9MqrgjkTIaBaHxPbFU5xV2KscsL/AFC80XWxeabJp31ae9ggErK3rxqWInTiBRH5 fDXfxxVkeKpZ5l8vWHmHRLnR78yLa3QUSNC7RSDgwcFXXcbriqPV4I3S2VlV+BMcNQG4JQEhetBy AxVQ1P8A3mT/AIz2/wDyfTFXXQhnNsCFlieRlYfaUgxSAg7EEdt8VXFHt25xLygYkyxDcqTvyT+K /SN9iqsgdh2Kd0YMjW8BVgaggvLQg4q3qf8AvMn/ABnt/wDk+mKovFUJH/x1bj/jBB/xObFXXv8A vRY9/wB+23/PCXFV8MTO4nnFJN/TjrsgPyJHKnU/QNsVRGKsdEvmQeb0jtUtToLCc6k0jyC59UQ2 /oGFRGyELuG5SCvKv7O6rIsVSjQ5fMj3msLrCWq2yXlNI+rPI7fVfSSgmDxxgScqseJYb0r8O6qb 4qhbRHW4vSykB5gVJHUejGKj6RiqKxVIPM/lvUtZCpaa3d6QnGjmzNHLK3JSGJoBX7W1SNqjuq15 T8q3OgLcJNrd/rCTiMJ+kZfWAMx8qlWO/wAfIcvlirIMVdiqF1NHfTbtEUs7QyBVAqSShoAMVSrX fNdnpXmHy9okiTNda9NPHbmOPnHS2gaWQSP+xQUb3ocVT/FUom0LTH81WuuNE36Sis5rRJxJIAIT JG5TgD6e7b1pXp4CiqL1QA2qg9DPbjY0P9+ncYqxzTG0DyxF5X8tWcNwqXzTNYqfrF0qlYXml5zz NMyf3lRzf2HTFWX4qgoERNUuQgCgwwsQPFpJiT9JOKrtT/3mT/jPb/8AJ9MVReKoSP8A46tx/way IP8Aic2Kuvf96bD/AIzt/wAmJcVQWneatN1DUNRsIIrtZtMkSK4aW1niUtIKgx80Bdf8sDiexOKp gt7CzKoWWrbCsMoG9OpK0HXviqU69eSaPHcahAscspUycJpI4UFXt4T8cjxrsBXcip2qMVYrB+Z+ vSX9ujaZpf6On3+uprVm2zOVQKlQWJUo4I6qR0JoFXoFsf3137Sj/k1H7nFURiqXx2yXF1eGV5fg lvECTSoAPRjagCMo6scVS3y2b/Uba7k1TTrrS5Iby4t7aN7xpfWt4n4xT/uZpAvNeqsagg9qYqm/ 6Mtv55/+kif/AJrxVKLs6jF5m0/ToNNup9Iube4kvdWF4yrbyxlPRQxtMJG51avFTQ07cqKpv+jL b+ef/pIn/wCa8VSvzQLzTfL99f6TY3Gq6lbxF7XT1vHh9R+m8ksqIqr9o79BtviqLurZYtNlukNx DOkLSqjzyMUcJyAYeo6Gh69RiqX6sdC/xRo9hdxSSX9x9ZubCUXLgxNHGVkYJ6isFZJSvwg/LuFU /gt44AQhcg7nnI8h+guWxVY5/wByEI/4ql+f2o/f+GKuvYXmhVE6iWFzXwSVXP4LiqF/SmmadY2g 1K7gs2MPJRCSJESIowZCOfD7C7tttiqpZ67ol7O1vZ6hbXM6U5xQzRyOK1pVVJP7J+7FV8f/AB1b j/jBB/xObFXan/vMn/Ge3/5PpiqLxVCR/wDHVuP+MEH/ABOBFXXv+9Nh/wAZ2/5MS4qi8VWunNGS pXkCOSmhFe4OKpDLbJdGfSJ7OO7tY/3YNzMwWUMEmZeAjZRwJWg7Dp3GKqdt5R0q2uoLu30LT4rq 2Ci3nV2DoEQRqFb0agBVpTFU3U6krOwtoKueTf6RId6Be8W2wxVd6mq/8s8H/I9/+qOKqMCatHLc OYID60gkA9d9qRolP7r/ACMVXxfpONSq28JBZm3nc7uxY/7p8TirEdb/ACt0fWbm5uLy0Iku/UMv p3kiffFKAGbkIeX2arQmnE0pSlFV1p+V+h3yFf0dHMW9MSPJdOS3pTQ3Cg0hWg9W1RiFoCa7bnFUF /wAqY8rgS8dPKGZUV2XULhT8AUDiRH8OyAfDTbbptirOZv0nLE8TW8IWRSpIncGhFNj6OKrLxNWu LSeAQQKZo2jDGd9uSkV/usVS7VvNh0zWtE0a5igF7r0s8VinrsK/VoGnkY1i6AKB8yMVTf1NV/5Z 4P8Ake//AFRxVaTqRkWQ20HJQVB+sSUoxBO3pU/ZGKqF5qGoQGKNreOs7pGTHMxZFd1QybxU+Hl9 JxVJfNXlLVtUj063s5rVo4WcXc9+jTMI3kjcqkY2eoQj4nHE8SDUDFUF5K8i3mk6vJqN1DpduAGC DSoRHzkfaX1OUYK7j9hhU9R0AVZdWQaldGNQz/V4OKsSoJ5y9SA36sVYT+caWM3k+FfMCQwWA1XS qyC4cGrahCjD+6GxjZw3gtT2xV6BWX0q8V9XjXhyPHlTpypWle/H6MVQ8f8Ax1bj/jBB/wATmxV1 7/vTYf8AGdv+TEuKovFXYqgIoFmlv1JKsLhWRx1VhBFRh/nv0O2Koi2naQNHKAs8dBIo6b9GX/Jb t93UHFVfFXYq7FXYq7FXYq7FXYq7FUvv9E02+v7C+uLWCa606RpLaeSJHkj5IVPPuRySpIO3hiqY YqpXE6wx8iCzE8UQdWY9FH+e3U7Yqg7qBo7YSSkNPJPbGRh02nSir/kr2+/qTiqY4qh7E1hbev72 b3/3a3ucVWR/8dW4/wCMEH/E5sVUdesrO8so4ruCO4iFxbsI5UV1r6yCtGBHQ4qmOKoSP/jq3H/G CD/ic2Kuvf8Aemw/4zt/yYlxVBadrGs3Go6lbXWiTWdtaSIlldmWGQXSMPikCq3wAHsTX2GKpgtz MWUG1lUHqxMVB060cnv2xVZZf703/wDxnX/kxFiqpcwuxWaGgnjrxrsGB6o3sfHsd/bFV8EyTRiR agHYqdiCNiD7g4qqYq7FXYqkXmbW9f0x7VdJ0N9ZEyzNO6TRAIfSUMleSuW9Qkj4d/Y4qgP8Uecy l048puBbvxiVryPlMvx7oFjYVHFa1NKtsSBUqp5od7qt7ZevqWn/AKMnLkLamVZ24ClGZlCqCTXY V+eKphirsVdiq13SNGkchUQFmY9ABuScVULdHlk+szAqaUhjP7Cnuf8AKbv4dPGqq3U/95k/4z2/ /J9MVReKpT5Zstds9OeLW7yO+vTc3DpNFGIlEDTMYF4j9r0+Jb/KrTamKouP/jq3H/GCD/ic2Ku1 P/eZP+M9v/yfTFUXiqEj/wCOrcf8YIP+JzYq69/3psP+M7f8mJcVReKuxVCWX+9N/wD8Z1/5MRYq i8VQd0RaF70V9ICt0gBJKgfbAHVlHhuRtuQBirf6Ttv5J/8ApHn/AOaMVd+k7b+Sf/pHn/5oxV36 Ttv5J/8ApHn/AOaMVd+k7b+Sf/pHn/5oxV36Ttv5J/8ApHn/AOaMVd+k7b+Sf/pHn/5oxV36Ttv5 J/8ApHn/AOaMVd+k7b+Sf/pHn/5oxV36Ttv5J/8ApHn/AOamVWxSLfyeoAwtoWoFdWRmlU9SrAEB T0r1O/QAlVG4qhNT/wB5k/4z2/8AyfTFUXirDfyoTWE8rypq/q/XFvrva4V0l9MzEx80kAK1WhFA FpQqOJGKsnj/AOOrcf8AGCD/AInNiqjrl/p1lZJNqFytrAZ4AJXBI5iVWVdunLjSvbriqY4qoJA4 vZZyRwkjjQDvVGcn/iYxVTvf96bD/jO3/JiXFUXirsVQll/vTf8A/Gdf+TEWKovFUIn+lyiQ72sZ rEO0jj9v/VU/Z99/5TiqLxV2KuxV2KuxV2KuxV2KuxVCzo8MhuYlLV2uI1FSyjowH8y+3UbeGKoh HR0V0YMjAFWBqCD0IOKobU/95k/4z2//ACfTFUXiqGsbawt4THYwR28PNiUiQRrzBox4gL3HXviq 2P8A46tx/wAYIP8Aic2KqOvWGnX9gLfULcXNs8sQMRZlFWkCA1UjpyriqY4qxu2tddTz/e3DiUaH Lp8SxkspiNykm9FDlgwQ9eAr47Cqqc3v+9Nh/wAZ2/5MS4qgdOj83fpLUjqM9idPMifolbeKX1BD T4/X5PTnXupp7DFuxVL4MvKaIr+0BEwJG3Q+oad8VWWX+9N//wAZ1/5MRYq3MTcSm2Q0jWn1lx13 FRGD4sOvgPmCFUSAFAFAFANgB0AxVvFXYqptPGsyxE0d1Zx4cUKg/8TGKtxTRTRrLC6yROKo6EMpB 7gjY4qtFzbmYwiVDMOsXIchsD9nr0IOKquKqEV5bStEIpFlWZGkjdCGUqhUEhht+2MVV8VdirsVQ n+8kv/LrK3/IuRj/AMRC/cfnsq7U/wDeZP8AjPb/APJ9MVReKoawAEDU6etN4Hf1Wr0xVbH/AMdW 4/4wQf8AE5sVdqf+8yf8Z7f/AJPpiqLxVQSdmvJYKDjHHG4Pers4P/EMVU73/emw/wCM7f8AJiXF UXirsVS2OZxdXsEP9/JOKE7hF9CKrt/Adz9JCqOhhSGIRp9kV3O5JJqST4k7nFVTFXYq7FUh8zeW tA8xvFpmuWMWoWMkE5aCZaivKIVB6qaHqDiqvo/lPy5o+l2ul2Gnwx2VlGsNtGyiQrGgooLvyZqD uTXFVqeT/LSa2+tpp8Y1OSI27z/FQxMqKV4V4fZiUfZ/WcVR36J0r/lig/5FJ/TFWPeWvInkzybd qugabDp0ckFw9zKCzO3xxMS8khZyO/XFUP52S8vn0ulnq62sc3qTyadP6DKpZEDPHEJHlH7z7G1B U9qhVibXnmJ79TH5b8xUE813T64IoZDP6Mn1b+6B9L9yAvqcStWBNTsqzKDzprkustYt5ZvIrYXQ thfPzCNGWp66gR04Abnky9/aqrLHRHRkdQyMCGUioIPUEYqlt47wxR20rFqz25t5GNSyidKqT/Mv v1G/jiqaYqh7KvotX/fs3/J1vc4qsj/46tx/xgg/4nNiqU+efMtj5c0SPUB6OeW3+uWcJFvGZXDS 3CKlVBGxchfmRirIcVQkf/HVuP8AjBB/xObFXXv+9Nh/xnb/AJMS4qi8VQWqarp2nwFru+t7FnWQ wyXMiITY0LM3xMtQijk2/TFUS0u68uXtxIkOqQXWpyUa5W0vKueI4rVInX7KrSvEeNMVTOSwtI1D PJOASqj/AEifqxCj9vxOKrv0Zbfzz/8ASRP/AM14q79GW388/wD0kT/814qxma38xj8xra1WGb/C jaVM73IvH5G/9eOgMfqc+Kxd6dWxVPpLCIajBGJJ+DQysy/WJ9yrRgH7f+UcVQ08ds9lqbwXErNa h2RkuZiVZYQ29JDuGPfFUNq+l+ZIPqX6FeO9h2lBfLf3VzARa8G9Rkkh9SsnLjxHp08SMVVNd0/z AstguhrE8LTganLd3l2rpb0pWCNKiR6mp5OuwpuTsqu/RLtrEUU9xcvbCOSQRmeUK0iPGVIAavFO e1TWvy3VRGltpOp27z2ly88ccskLNFeSyANG5WhKvsSKGnviqM/Rlt/PP/0kT/8ANeKu/Rlt/PP/ ANJE/wDzXiqGksIRqMEYkuODQzMy/WJ6Eq0QB+3/AJRxV1/Z6RCkJu7gwlpoxam4uZeJuA3KIBXk AZuS7L3xVrStb0qeOKBdWtb25kBaP0pY2LrXbiFPxU5AVAxVG2VfRav+/Zv+TrewxVS9NZNSukYk BreAEqxU/bl6FSCMVYx+Y+kavJ5ehXQoGvL5dR02b0p7qVE4QXsU7GrP1Pp8R3BNe2Ksx9JfS9Kr cePGvJuVKU+1XlX3rXFUPH/x1bj/AIwQf8TmxV17/vTYf8Z2/wCTEuKoib1vTPo8fUFCA9eJodxt 0qNq9vA9MVYv5v0HVfMJsEsXtYYYHb68t7G0rLVomosakKx4Bx9sUJDKdgcVS7yZ5E1PRtYN7dw6 XbQhZXCaZD6bPPOEEjOXjBC/BvwIqQNgNgqzieFZoJIW2WRSjEurRhTuCMVW2splgV2+3uslOgdC VcfQwOKq2KpI511fOEY/dvoclieNQnqpcrJ8ZDcg/Arw24kV7ilCqmEn/HVt/wDjBP8A8ThxVAWf l3RdPs9Zg0uBLI6lPPdX7ohIa6uIx6kpG3IkUJocVYLrXmj8uNXtNNutd1eLUIbRo9WsDPY3lFaN CqyenEVUkcj8JXvSlNsVR13rfkDzde6StxqNpe3tncy3OlE2t3FJHNbIWdw3qIVoo5DlsfhIqeJx VmcWn6olwJ3vkkKRtHGrQ7AOysekgJ+xTc4qgfJvlnTvLWmXkFpJE8F5fXeoSyRJ6a+pdztK4+24 +CoQey4qyHFWlZWFVIIqRUb7g0I+/FULJ/x1bf8A4wT/APE4cVSbz3oGpa3pMFpp8dnJMlwsjDUB I0AT03RiUjI5n4/sN8LCoPjirHNF/La7tPM9pq82m6PA0Ds097bCc3MiorpBT1KgNxI5MWJNTWp3 ZVn9jT0Wp/v2bpT/AH63hiqyP/jq3H/GCD/ic2Ku1P8A3mT/AIz2/wDyfTFUXiqEj/46tx/xgg/4 nNirr3/emw/4zt/yYlxVF4qoTwNyM0FBcAAb7B1FSEc0O25oabfeCqvhnSVagFWGzxtsynwI/wAw eo2xVUxVDRfu7yWOh5zD1lO5FVARx7fsn3qcVROKsRluNfP5hW10s0/+F10uaN7YWj1F8biMhjJ6 fqUaLt0+HFU9luk+uW9zwmMIimQkQylgxaMiq8eQrxPbFUu8v3utRvqja3wcy30jad9Us7qOlmFR YfW5+pyl+h5iKDwGKqV6183mPTHtbeD9BJDP+kllsbo3PqAILcQMvGMDduRZDQCg+1irWuX5utA1 N/KyQPraxSwWjz2s7Qi4iqvpSmII60I49fh8NqYqnNvqaCKOO4LvdCMGUpbTxqzLQOyIwdgvJulT TxxVjQ8teU9T8l6rpFk8x024muGu3hL2chuYpT6q84kiYcZYELUHamKsyReKKtS3EAVO5NPHFUo8 raDZaLY3MFm8zpcXt1dyGeV5j6s8zNJxL/ZDNVuI2qTiqOk/46tv/wayJ/8AicOKql67JZzuh5us blW8CFND0P6sVV8VQ9lX0Wr19Wbx6eq1OuKrI/8Ajq3H/GCD/ic2Ku1P/eZP+M9v/wAn0xVF4qhI /wDjq3H/ABgg/wCJzYq69/3psP8AjO3/ACYlxVF4q7FVCaAlxNEQs6ilTXiw/lenz2Pb7wVV8Eyz R8gpRhs8bbMrd1NKj7tj1G2KqV78CpcAbwNyc/8AFZ2fuNgPip7YquvnZLK4dW4ssbkNWlCFO9cV V8VdiqjPP6XFVX1JpNo4xtWnUk9gO5/jQYqqitBU1PcjYVxVjnkjyzDoNrqoivbq9Op6pe6hKbto 29OSaUhki9NIgsfwVC77k4qnMn/HVt/+ME//ABOHFUh8teU7fyx5e1W0iuLi4F3dX2oSPdyLI3O5 dnahURjix+OniTvirKcVQ9iawt/xlm6f8ZW9ziqyT/jq2/8Axgn/AOJw4qv1E00+5P8AxU/Xp9k+ 4/XiqIxVD2IpC3/GWbp/xlb2GKrI/wDjq3H/ABgg/wCJzYq7U/8AeZP+M9v/AMn0xVF4qhI/+Орк f8YIP+JzYq69/wB6bD/jO3/JiXFUXirsVdiqhNAxdZoiFnUU3+y69eLfwPb5VBVbjkiuoXVl2NY5 onHQ0+JSD8/kRuNsVQ0jsdJuUdqyQxyRuxNWqqkBjTjQstG+nFUfiqjPP6fFUX1JpNo4xtWnUsd+ Kjuf1kgFV0EHp8nduc0n95JSlQOigb0Va7D+JJxVWxVCaZ/vM/8AxnuP+T74q6T/AI6tv/xgn/4n Diq+/r9RuabH0npStfsnw3xVEYqh7KvotX/fs3Wv+/W8cVWSf8dW3/4wT/8AE4cVX39fqNzTY+k9 KVr9k+G+KojFUPYmsLf8ZZun/GVvc4qsj/46tx/xgg/4nNirtT/3mT/jPb/8n0xVF4qhI/8Ajq3H /GCD/ic2Kuvf96bD/jO3/JiXFUXirsVdirsVSfzPa+YpdMlfy1LbW+tjiIZLwOYGQNVkk4Bm6E8T Q8TvQioKqB1HyQuoS+YjPqt+lv5htIbb6tHO6rZyRLIpntCCODvzQnbqg7bYqnElrc2mitaaVxNz b2xisPrLuV9RI+MXqyESORUDk1CfniqnoFrq0Gl2/wCmpobrWfTUX1zbqUiZx19NW3VPAYqmWKux VCaZ/vM//Ge4/wCT74q6T/jq2/8Axgn/AOJw4qu1EA6fdBuhhkr0G3E+O2KonFUNYACBqdPWm8Dv 6rV6Yqtk/wCOrb/8YJ/+Jw4qu1Gn6PuuXT0ZK9OnE+NRiqJxVD2VfRav+/Zutf8AfreOKrI/+Orc f8YIP+JzYq7U/wDeZP8AjPb/APJ9MVReKoSP/jq3H/GCD/ic2Kuvf96bD/jO3/JiXFVR0vix4SxB f2QY2JHWlT6g9sVa4X1f76Kn/GJulf8AjJ4Yq7hqFP76Kv8Axibw/wCMnjiruF/X++ip/wAYm9/+ LPliqAkj81/p60aOeyOgiKX68jRSi6Mu3o+iQ5QL9rny9qDFU3xV2KpPYR+bf0lqJv57H9HGRTpS wRS+qIafEJ+UlOde67HwGKphw1Cn99FWn++m60/4yeOKqsYlC/vGVmqd1BUU7bEtiqH0z/eZ/wDj Pcf8n3xV0n/HVt/+ME//ABOHFV+oV+oXNOvpPT/gT7r+vFURiqHsq+i1f9+zf8nW9ziqyT/jq2// ABgn/wCJw4qv1Gv6PuadfSem9N+J71H68VRGKoawAEDU6etN4Hf1Wr0xVbH/AMdW4/4wQf8AE5sV Udd1DTLGySfUrpLO39eBRNJsvP1VKLXtyIpXtiqY4qhI/wDjq3H/ABgg/wCJzYq69/3psP8AjO3/ ACYlxVF4q7FXYq7FUq8xSa42l3Nv5ee2TXWjrZveo8lsjdmmEbK/E0IFO/YgHFWtS1K60TyvPqFz HLql5YWhklitk/eXEsabhEUbGRh5UHyxVvV4dT1by5MukXsmj6jdQq9leSQhpIJDR19SCub+Do3u MVRljJIIktriQyXcKKJXYBTJQU9SigCjddth0xVE4q7FUm8sR6ylrd/pSdJ3e8uGtfTIISDnRYz+ 7h4Vg1a8q9eXYKo6T/jq2/8Axgn/AOJw4qv1Cv1C5p19J6f8CfZv1YqiMVQ9lX0Wr/v2b/k63sMV WSf8dW3/AOME/wDxOHFV+oV+oXNOvpPT/gT7N+rFURiqHsq+i1f9+zf8nW9ziqyP/jq3H/GCD/ic 2KqGv6dpuoWC2+o24ubf14GEZZlpIJl9NqqQfhajYqmWKoSP/jq3H/GCD/ic2Kuvf96bD/jO3/Ji XFUXirsVdiqhPOwcQwjlO4qK7qi9ObbjbwHU/eQqvggSFSFJZmJZ3bdmY9z+r5bYqp6h/vBc0qD6 T7itfsnpTfFURiqlPD6qji3CRd0kHY+/iD3GKtQTly0bjhMlOadRv+0p7qcVVsVQmmf7zP8A8Z7j /k++Kuk/46tv/wAYJ/8AicOKrtRIGn3RboIZK9DtxPjtiqJxVDWBBganT1pvAb+q1emKrZP+Orb/ APGCf/icOKr9Rp+j7mvT0nrWlPsnx2+/FURiqHsq+i1f9+zf8nW9hiqyP/jq3H/GCD/ic2Ku1P8A 3mT/AIz2/wDyfTFUXiqEj/46tx/xgg/4nNirr3/emw/4zt/yYlxVF4q7FVGaZg3oxDlOw5CteKit OTEfgOp++ircECwpxqXZjykkbcs3cn+g2HbFVXFUPqNP0fc16ek9en8p8ajFURirsVUriASqCDwl TeKSlSp/z6jFW4XkZT6icHU0IB5A96g0FfuxVQ0z/eZ/+M9x/wAn3xV0n/HVt/8AjBP/AMThxVff 1+o3NNz6T0pWv2T4b4qiMVQ9lX0Wr/v2brX/AH63jiqyT/jq2/8Axgn/AOJw4qvv6mxuadfSelK1 +yfAg4qiMVQ9jT0Wp/v2bpT/AH63hiqyP/jq3H/GCD/ic2Ku1P8A3mT/AIz2/wDyfTFUXiqEj/46 tx/xgg/4nNirr3/emw/4zt/yYlxVF4qoTzMD6UNGuCKgGpVQduTU7bbDviq+GFYlNCWdt3kanJj0 qaADFUn8zaDqurrFHY6zNpCKriVrZQZHbnHJGQxYBQGi4t8JLIzKCta4qoeUfK+raE159f8AMF5r q3Pp+iLwLWH0+QbiV/nDLX5V74qneoV+oXNOvpPT/gT7r+vFURirsVdirsVQmmf7zP8A8Z7j/k++ Kuk/46tv/wAYJ/8AicOKqes6tpGmWfq6rMsFrK3olnBKksrMQaA7cVNa4qk3/Kz/ACB+7J1y2Cyq ZEkLEJxUAks5HFR8Q+0RuadcVTXRNe0LVkmOkXUV0kDkTGHdVdySanpUmp/28VREn/HVt/8AjBP/ AMThxVT128srPRry4vZ47W1SJhJPM6xxryHEcmbYVJAxVGo6SIskbB0cBkdTUEHcEEYqgNC1LT9Q snnsbqG8hE86GWCRZU5CVvh5KWFRXpiqtH/x1bj/AIwQf8TmxV2p/wC8yf8AGe3/AOT6Yqi8VY1p 3mG5uPzA1nQW06SKGwsLK4XUGdTHKtw8wQKtK/ajkH+x98VTq9/3psP+M7f8mJcVReKqcUKRBqVL OeTudyT74qqYq7FXYqo3cbS2s0S7s8bKoJoKkEdd8VVsVdirsVdirF/IXmK+1u11c3emnTf0dq19 YRhpPV9YQzGsy/ClFZmIHyxVPZP+Orb/APGCf/icOKt6hpemalCsGo2kN7CjCRIriNJVDgEBgrgi tCd8VQc3lHypOCJtFsJQeQIe1hb7bB26r+0yhj7jFUZp+mabpsBg0+0hs4C3MxW8aRIWIA5cUAFa ADFWpP8Ajq2//GCf/icOKrtS02w1OwuNP1CBLqyukMVxbyCqujChBGKogAAUGwHQYqhtO0zT9Ntj bWFultbmSWcxRjivqTyNNK1PF5HZj88Vaj/46tx/xgg/4nNiqSfmF5iufL/l+PULFTpNTc31jb/V onVGrcXUcSGrf8WMq/TirJsVQQ0TRhK0osLYSuoVpPRj5FVJKgmlaAsafPFVl1aWSmzt/q0Jgec/ uzGpUH0ZGqBSgO3XFVX9E6V/yxQf8ik/pirv0TpX/LFB/wAik/pirv0TpX/LFB/yKT+mKu/ROlf8 SUH/ACKT+mKu/ROlf8sUH/IpP6Yq79E6V/yxQf8AIpP6Yq79E6V/yxQf8ik/piqHfTdOGoQRC0g9 NoZWZfSTcq0YB6f5RxVEfonSv+WKD/kUn9MVd+idK/5YoP8AkUn9MVWpo2joCEsbdQSWIESDdjUn p3OKqEmmaYNSgT6nBxaGYkeknUNEBvT3xVE/onSv+WKD/kUn9MVd+idK/wCWKD/kUn9MVd+idK/5 YoP+RSf0xVDvpunDUIIhaQem0MrMvpJuVaMA9P8AKOKoj9E6V/yxQf8AIpP6Yq79E6V/yxQf8ik/ pirv0TpX/LFB/wAik/piqlBaWSXtzbpbQpE0MLOqxqOVWkFGoNwOO2Kr5NE0aVQslhbOoZWAaGMj kjBlO46qwBHviqK9GL0vR4L6XHh6dBx40pxp0pTFV+KpJ5p0dNYtrWxe7urESTmlzYzvbTqfQl+z Im4xVry95UttG0a10wX19ffVVK/XLu6meeSrFuUjKygtvuaYqmP6Mtv55/8ApIn/AOa8Vd+jLb+e f/pIn/5rxVLtZ8szai9mINXvtPhtmYzRW0xHrhnjakkjcpNljZRxYfaOKpnLYQSOXZpgW6hZpUH0 КрАДФВв6Мтв55/8АпИн/АОа8Вд+jLb+эф/пин/5rxVhsP5UQw2slmvmTzAUnExN5+k5hPC0rqwSA j4UQb0HE9BirJtG8t2ul6RY6at1eXK2NvFbC5nuZjLIIUCc5CrKCzcatQDfFVKby1PJr8GpjVr6O 1hSNDpSyn6u5i9Qh4/bqTItfi+LjRqjFUyOm25JJeep32uJwPuD4qwe3/KCCDThpw8z+YmRopUN9 +lJVuIy7IQsRA4quxoOJptirLdL8vW1hplpYC4upxaQxwevLcTc39NAnN6OByalTiqg3lqc+ZF1f 9L3wtVjRBpAl/wBFLIGHNh9ok8hXfcgVxVMTptuTXnP/ANJE/wDzXirBYfycgi0WLRh5o8xvGsEk R1E6nKLperTiqEDgFop24+GKszsdCtrSyt7UTXMgt40iEj3E3JuCheTUcbmmKoZfLk48y/po6tem BY+C6T6p+qcuATmU6se/z364qjZ9HtpYJIvVuF9RSvIXE9RyFKj48VSTyT5Sj8r+tp6apqOrUT7Y G51W5a6l+FphQFqBR7AYqynFXYq7FUL80T63Bb2sui2dvfags7enbXVw1rG37iX/AHakVwa+A4/S MVW+XrzzfcaNaza3ptrZ6q6k3VtFcs6I3IiisI3BFKd8VTh2NV/5Z4P+R7/9UcVd6mq/8s8H/I9/ +qOKu9TVf+WeD/ke/wD1RxV3qar/AMs8H/I9/wDqjirvU1X/AJZ4P+R7/wDVHFXepqv/ACzwf8j3 /wCqOKu9TVf+WeD/AJHv/wBUcVXRPqBcCWCFY/2mWVmI+QMa/rxVKNe8w67p+oRWthoE2qRSqhFx FKsaqzOVKvyWi8QA1a4qnc7XSgehGkh/a9RylPlRHriqj6mq/wDLPB/yPf8A6o4q71NV/wCWeD/k e/8A1RxV3qar/wAs8H/I9/8AqjirvU1X/lng/wCR7/8AVHFXepqv/LPB/wAj3/6o4q71NV/5Z4P+ R7/9UcVd6mq/8s8H/I9/+qOKrJ5taWCRobW3eUKTGpnehamw/uh4xVJfJV75yvBLL5r0u00rUTb2 1YLO6a6BPKbkWrFGE3/ZV3/1sVZRirsVf//Z
  • application/pdf
  • Принципы наружного дренажа – Краткий курс
  • Дренаж
  • узнать
  • инструкция
  • инструкция
  • образование
  • информация
  • UUID: e230be83-bae4-11db-997c-0017f202c4d6uuid: 460438c4-9821-c042-ae8d-c3fdb13d5e7b конечный поток эндообъект 770 0 объект >/Кодировка>>>>> эндообъект 755 0 объект > эндообъект 756 0 объект > эндообъект 757 0 объект > эндообъект 758 0 объект > эндообъект 759 0 объект > эндообъект 760 0 объект > эндообъект 890 0 объект > эндообъект 761 0 объект > эндообъект 762 0 объект > эндообъект 647 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 649 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 651 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 653 0 объект >/Шрифт>/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 663 0 объект >/Шрифт>/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 673 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 675 0 объект >/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 677 0 объект >/Шрифт>/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 678 0 объект >поток HWYF~WC8ZU’D_ΆgjrD3ofIh;qHǗwyĆy лок. }]R%juaص:[email protected]ʢ2c|HEwm1Å!+$ywӍur%TJNF=U=

    FRL Блок: фильтр, регулятор и лубрикатор – как они работают

    Рисунок 1: Блок FRL

    Системы сжатого воздуха

    с фильтрами, регуляторами и лубрикаторами (FRL) используются для подачи чистого воздуха при фиксированном давлении и смазываются (при необходимости) для обеспечения надлежащей работы пневматических компонентов и увеличения срока их службы. Воздух, подаваемый компрессорами, часто загрязнен, находится под избыточным давлением и не содержит смазки, что означает, что для предотвращения повреждения оборудования требуется установка FRL.Фильтры, регуляторы и лубрикаторы можно приобрести по отдельности или в комплекте (как показано на рис. 1) в зависимости от того, что необходимо для обеспечения надлежащих характеристик воздуха для последующего оборудования. Рекомендуется установить эти устройства, если вы:

    • Использовать пневматические инструменты и оборудование;
    • Устанавливаете систему HVAC;
    • Требуется подача чистого воздуха на ваше предприятие или на рабочее место;
    • Требовать соблюдения стандартов ISO, OSHA, ASHRA или других стандартов качества воздуха;
    • Хотите увеличить срок службы, безопасность и надежность вашей воздушной системы.

    Онлайн-выбор блока FRL

    Содержание

    Что делают блоки FRL?

    Блок FRL состоит из фильтра (F), регулятора (R) и лубрикатора (L). Они часто используются как единое целое для обеспечения чистоты воздуха в пневматической системе, но могут использоваться и по отдельности. Наличие надлежащего блока FRL, установленного в пневматической системе, обеспечивает более высокую надежность компонентов, расположенных ниже по потоку, снижение потерь мощности из-за избыточного давления и увеличение срока службы компонентов.Три компонента работают вместе, чтобы сделать следующее:

    • Фильтры удаляют воду, грязь и другой вредный мусор из воздушной системы. Часто это первый шаг к улучшению качества воздуха.
    • Регуляторы регулируют и контролируют давление воздуха в системе, чтобы гарантировать, что нижележащие компоненты не превышают их максимальное рабочее давление. Это второй шаг в системе FRL.
    • Лубрикаторы уменьшают внутреннее трение в инструментах или оборудовании, выпуская контролируемый туман масла в сжатый воздух. Это часто делается в последнюю очередь и/или непосредственно перед компонентом, нуждающимся в смазке.

    Какие компоненты FRL вам нужны?

    Фильтры, регуляторы и лубрикаторы можно приобрести по отдельности или в виде комбинированного блока фильтр-регулятор (FR) или фильтр-регулятор-лубрикатор (FRL). Рекомендуется установить блок FR, если ваше оборудование является самосмазывающимся, и блок FRL, если ваше оборудование требует смазки. Важно понимать требования к воздуху вашей системы и компонентов, чтобы знать, нужны ли и какие компоненты блока FRL необходимы.Тип требуемых компонентов FRL зависит от требований вашей системы, но рекомендуется, чтобы в каждой воздушной системе использовался как минимум один фильтр и один регулятор давления. В большинстве современных пневматических инструментов используются самосмазывающиеся уплотнения, поэтому вам часто не нужно устанавливать отдельный лубрикатор. Если они не самосмазывающиеся, в системе также должен быть установлен лубрикатор. Как правило, порядок установки пневматической системы следующий: компрессор, фильтр, регулятор, затем лубрикатор.Тщательно продумайте расположение этих устройств, потому что вам может не понадобиться обрабатывать всю вашу воздушную систему. Чтобы оптимизировать пневматическую систему и снизить затраты, обрабатывайте воздух только там, где он нуждается в очистке.

    Спецификации приложений, которые нужно знать

    Перед выбором устройства важно знать требования к давлению, скорости потока и качеству воздуха для инструментов, использующих сжатый воздух, а также применимы ли к вашему рабочему месту какие-либо стандарты качества воздуха, прежде чем выбирать устройство. Чтобы убедиться, что ваш блок или компонент FRL соответствует диапазонам давления в пределах и за пределами требования к скорости потока (обычно в литрах в минуту), обратитесь к техническому описанию для вашего конкретного блока.Кроме того, следует учитывать среду, в которой устройство будет установлено и подвергаться воздействию. Корпуса изготавливаются из различных материалов для различных условий окружающей среды. Мы рекомендуем металлический корпус, если устройство будет установлено на улице, подвергаться воздействию тепла, соленой воды, соленого воздуха или химикатов. Корпус из нейлона или поликарбоната подходит для большинства общих применений. Рекомендуем ознакомиться с нашим руководством по выбору совместимости материалов для каждого применения.

    Выбор пневматического фильтра

    Рисунок 2: Пневматический фильтр

    Фильтры

    удаляют воду, грязь и другой вредный мусор из воздушной системы (рис. 2).Тип и размер загрязняющих веществ, присутствующих в системе, и требования к воздуху для компонентов в конечном итоге будут влиять на то, какой размер в микронах и материал барабана необходим для фильтра. Для обычных применений обычно требуется только фильтр с номиналом от 5 до 40 микрон. Тем не менее, ISO 8157 опускается до 0,1 микрона, а для специальных применений, таких как медицина или фармацевтика, спецификации могут составлять всего 0,001 микрона. Рейтинг означает, что он не пропускает более крупные частицы. Например, если у вас есть 20-микронный фильтр, он будет пропускать частицы размером менее 20 микрон.Следует отметить, что фильтры испытывают небольшой перепад давления на входе и выходе из-за ограничения потока. 0,1-микронный фильтр создаст больший перепад давления, чем 40-микронный фильтр, и потребует более регулярного обслуживания из-за легкого накопления загрязняющих веществ. Поэтому не превышайте размер фильтра, выбирая максимально возможный микронный размер. Это приведет к более высокой стоимости компонента, большему перепаду давления и большему времени обслуживания. Вместо этого выберите фильтр, который удалит только самые мелкие загрязняющие вещества, характерные для вашей системы.

    Также важны материал чаши и тип дренажа. Чаша вступает в контакт с загрязняющими веществами и содержит отфильтрованные частицы. Давление, температура и присутствующие химические вещества влияют на выбор материала чаши. Фильтры также требуют дренажа, который может быть выполнен фильтром в виде автоматической, полуавтоматической или ручной дренажной системы, или к выходному отверстию может быть присоединен слив конденсата для удаления отфильтрованных загрязнений.

    • Автоматический: Автоматический слив представляет собой 2/2-ходовой клапан, закрывающийся при повышении давления в системе.В нем есть поплавковая система, которая поднимается, когда в системе сбрасывается давление или когда накапливается жидкость, и это повышение поплавка приводит к открытию дренажа. Рекомендуется, когда оборудование постоянно используется, требует частого слива или находится в труднодоступном месте.
    • Полуавтоматический: Полуавтоматический дренаж автоматически сливает воду из системы при сбросе давления. Он может опорожнять систему под давлением, но только вручную. Если система не всегда находится под давлением, рекомендуется установить полуавтоматический дренажный фильтр.
    • Руководство: Фильтр можно опорожнить вручную, когда давление в системе сброшено. Не рекомендуется для труднодоступных мест, если требуется частый дренаж, и если давление в системе не сбрасывается регулярно.
    • Слив конденсата: Слив конденсата можно присоединить к выходному отверстию фильтра для слива конденсата. Однако необходимо установить правильное время открытия/закрытия.

    Выбор пневматического регулятора давления

    Рисунок 3: Пневматический регулятор давления

    Регуляторы

    , также называемые редукционными клапанами, регулируют и контролируют давление воздуха в системе, чтобы гарантировать, что нижестоящие компоненты не превышают максимальное рабочее давление (рис. 3).Двумя наиболее важными критериями выбора являются номинальное давление и то, является ли регулятор сбросным или неразгрузочным. Важно включить коэффициент запаса по максимальному входному давлению, чтобы регулятор мог выдерживать избыточное давление. Как правило, в руководстве по регулятору имеется кривая расхода, позволяющая пользователю правильно подобрать размер регулятора в зависимости от расхода системы и желаемого выходного давления. Регуляторы также обеспечивают постоянное и стабильное давление на выходе. Если вам нужно отрегулировать давление до 0.6 МПа, мы рекомендуем вам выбрать регулятор с максимальным диапазоном 1 МПа вместо 0,7 МПа, чтобы гарантировать, что вы не повредите регулятор, если ваша система окажется под избыточным давлением. Кроме того, если входное давление слишком велико для одного устройства, можно использовать два регулятора давления подряд для снижения давления в два этапа. На обычных регуляторах давления это ручная ручка для установки выходного давления.

    Второе соображение заключается в том, считается ли регулятор разгружающим или неразгружающим.Разгрузочные регуляторы имеют встроенный вентиляционный клапан, который позволяет сбрасывать избыточное давление, когда оно превышает определенный порог. Регуляторы без сброса давления не будут сбрасывать это избыточное давление и полагаются на вторичное устройство для снижения давления. Для нетоксичного применения рекомендуется предохранительный регулятор, чтобы гарантировать, что повышение давления не приведет к повреждению. Однако, когда приложение состоит из опасных или дорогих газов, вы не хотите выпускать их в атмосферу.

    Для получения более подробной технической статьи о регуляторах давления нажмите здесь.

    Выбор пневматического лубрикатора

    Рисунок 4: Пневматический лубрикатор

    Лубрикаторы

    уменьшают внутреннее трение в инструментах или оборудовании, выпуская контролируемый масляный туман в сжатый воздух (рис. 4). Знание потребности пневматического компонента в смазке определит тип масла и скорость капания. Скорость каплепадения – это количество масла, которое выбрасывается вниз по течению. Существует два типа лубрикаторов: масляный туман и микротуман.

    • Масляный туман поставляет 100 % масла, видимого в смотровом стекле ниже по потоку в виде крупной капли.Он предназначен для коротких расстояний и, как правило, только для одного компонента, требующего интенсивной смазки.
    • Микротуман поставляет примерно 10 % масла, видимого в смотровом стекле ниже по потоку, в виде тумана (< 2 мкм). Он предназначен для больших расстояний и нескольких компонентов.

    Лубрикаторы требуют технического обслуживания для повторного наполнения масляного резервуара, когда он становится низким, что можно контролировать через смотровое стекло или окно, расположенное на корпусе. Лубрикаторам также требуется перепад давления, чтобы масло капало, поэтому они создают перепад давления на выходе. Это необходимо учитывать, чтобы гарантировать, что надлежащее давление достигает конечного компонента. Это означает, что воздух не будет смазываться, если система выключена, что позволяет избежать потерь масла. Следует отметить, что многие пневматические компоненты являются самосмазывающимися и не требуют дополнительной смазки.

    Дополнительная информация

    Щелкните одну из ссылок ниже для получения дополнительной информации:


    Ежемесячный информационный бюллетень Tameson

    • Для кого: Тебе! Существующие клиенты, новые клиенты и все, кто ищет информацию о контроле жидкости.
    • Почему Ежемесячный информационный бюллетень Tameson: Это просто, без чепухи, и раз в месяц он содержит актуальную информацию об отрасли управления жидкостями.
    • Что в нем: Объявления о новых продуктах, технические статьи, видеоролики, специальные цены, отраслевая информация и многое другое, на что вам нужно подписаться, чтобы увидеть!
    Подписаться на рассылку

    Обслуживание и эксплуатация самоочищающихся фильтров

    Инициированное действие:

    Откройте глухое фланцевое соединение впускного коллектора и промойте главный трубопровод перед фильтром. После первоначальной промывки соберите глухой фланец.

    Медленно включите систему, чтобы увеличить давление. Запустите цикл обратной продувки, чтобы убедиться, что все компоненты системы работают правильно.
    После обратной продувки убедитесь, что показания манометра PD равны нулю.

    Если фильтр загружен во время запуска:

    Закройте выходной клапан (регулировка расхода), чтобы увеличить давление после фильтра.

    Запустите цикл обратной продувки, пока пластина фильтра не станет чистой.Медленно снова откройте нижний клапан.

    Если разница давлений все еще высока, проверьте, не слишком ли велика скорость потока. Чрезмерный поток через фильтр приведет к чрезмерной потере давления.

    Общие требования и обслуживание:

    Убедитесь, что давление на выходе фильтра составляет 30 фунтов на кв. дюйм во время обратной промывки. Убедитесь, что датчик частичного разряда возвращается к 0-2 фунтам на кв. дюйм после отдачи.
    Все выхлопные трубы должны свободно выходить в атмосферу без противодавления.
    Чтобы свести к минимуму повреждение контроллера отдачи, всегда закрывайте дверцу и отключайте питание, если контроллер не используется в течение длительного времени.

    Сезонное обслуживание:

    По окончании поливного сезона запустить откат с требуемым напором и перекрыть воду перед закрытием. Это гарантирует, что диск фильтра останется чистым во время простоя.
    При необходимости очистите пластину фильтра вручную. Чтобы предотвратить повреждение фильтра в условиях замерзания, слейте всю воду из фильтра и держите выпускной клапан открытым.

    Ссылка на видео(https://youtu.be/V4NtlraUXsA)

    Поиск и устранение неисправностей

    1) Вода не проходит через фильтр:

    Если в системе есть передний и нижний клапаны вокруг фильтра, убедитесь, что они открыты. Проверьте, открыт ли клапан на месте.

    При запуске возвратному клапану требуется не менее 12 фунтов на квадратный дюйм, чтобы начать работу. Если в системе есть воздух, закройте дроссельную заслонку на выходе, чтобы увеличить давление на фильтре.Затем медленно откройте дроссельную заслонку и дайте воде стечь в поле.

    Убедитесь, что кнопки ручного управления на всех электромагнитных клапанах находятся в правильном положении. Если все кнопки ручной повышающей передачи находятся в неправильном положении, вода не будет проходить через фильтр. Убедитесь, что все вентиляционные отверстия выходят в атмосферу без обратного давления.

    2) Без отдачи

    Проверьте давление на входе и выходе.

    Во время обратной промывки давление после фильтра должно быть не менее 30 фунтов на кв. дюйм.Держите давление нормально открытым (PSNO). Во время обратной промывки клапан должен быть установлен как минимум на 30 фунтов на квадратный дюйм.

    Инструкция проверки фильтра

    Убедитесь, что инструкции верны. Неправильная команда не подаст воду на электромагнитный и обратный клапаны, а фильтр не будет промываться. В то же время убедитесь, что шаровой кран перед инструкционным фильтром открыт.

    Проверка манометра дифференциального давления (PD)

    Убедитесь, что датчик частичного разряда не сломан.Установленное значение (короткая игла) должно быть установлено на 5 фунтов на квадратный дюйм. Длинная красная стрелка показывает разницу давлений в любой момент времени. Если показания указателя равны нулю, диск чист. Когда красный указатель перемещается к более короткому указателю (установленное значение), диск клапана загрязняется. Когда две иглы соприкоснутся, контроллер отдачи запустит цикл промывки.

    Проверьте, не забит ли диск фильтра.

    Чтобы проверить, не забит ли диск фильтра, перекройте воду и убедитесь, что в системе нет давления.Откройте крышку фильтра и проверьте диск. Если все фильтры полностью забиты, фильтры не будут промываться. Снимите диск фильтра и очистите его, установите диск и крышку фильтра на стержень, а затем затяните зажим. Если фильтр по-прежнему не может быть промыт, используйте контроллер отдачи, чтобы запустить отдачу.

    Проверить контроллер отдачи

    Чтобы проверить контроллер отдачи, нажмите черную кнопку (ручное управление), чтобы запустить отдачу. Электромагнитный клапан должен щелкнуть и перевести фильтр в режим промывки.Через 20 секунд электромагнитный клапан должен снова щелкнуть и прекратить отдачу.

    Если электромагнитный клапан щелкает. Тогда электромагнитный клапан работает, а панель управления не работает. Если электромагнитный клапан не щелкает, электромагнитный клапан необходимо заменить.

    Проверка электромагнитного клапана: снимите провод электромагнитного клапана с клеммы панели управления и подключите его напрямую к источнику питания. Для моделей постоянного тока. Коснуться провода. Для моделей переменного тока. Подсоедините провод электромагнитного клапана к проводу выходного трансформатора.

    Если отдача не активирована. Проверьте провода, чтобы убедиться, что все соединения безопасны. Нажмите кнопку сброса на передней панели, чтобы запустить функцию отдачи.

    3) Непрерывная отдача:

    Непрерывный поток дренажного коллектора.

    Если вода продолжает течь через дренажный коллектор, один из возвратных клапанов застрял в положении промывки. Это может быть вызвано одной из следующих трех проблем:

    Возможно, в выпускном отверстии обратного клапана застрял мусор, из-за чего клапан не может вернуться в положение фильтра.Определите, какой клапан промывался. Поверните ручной переключатель электромагнитного клапана в положение промывки и верните ручку в положение фильтра. Убедитесь, что ручка находится в правильном положении. Если клапан все еще промывает, перекройте воду.

    Если неисправность перемещается вместе с заклинившим электромагнитным клапаном, неисправность возникает в электромагнитном клапане. Разберите электромагнитный клапан, чтобы удалить мусор. Если проблема не устранена, замените новый соленоид.

    Возможно порвана диафрагма клапана обратной промывки.Для подтверждения закройте шаровой кран перед фильтром инструкций. Если вода все еще вымывается из дренажного коллектора, диафрагма может быть порвана. Выключите воду и снимите все болты с капота. Снимите диафрагму и проверьте ее на разрывы. При необходимости замените.

    4) T Фильтр завершает цикл отдачи, останавливается и снова отдает:

    Если фильтр непрерывно втягивается в течение цикла, останавливается на 1 минуту, а затем снова втягивается, проверьте, мигает ли слово «аварийный сигнал» на контроллере.В этом случае фильтр может быть засорен.

    5)T Фильтр может быть заблокирован по следующим причинам:

    Во время обратной промывки давление на выходе из фильтра составляет менее 30 фунтов на кв. дюйм. Качество воды меняется и становится слишком грязной, чтобы фильтр работал. Проверьте, нет ли большого количества водорослей или большого количества ила. Увеличьте поток, открыв дополнительный клапан, чтобы фильтр не успевал за увеличенным потоком.

    Диаметр сливного отверстия слишком велик или слишком мал, или оно расположено настолько вертикально, что поднимается в бак.Все это создает обратное давление на фильтр в процессе промывки и отрицательно влияет на качество промывки.

    Дренажная труба должна быть не менее 4 дюймов в диаметре, не более 50 футов в длину и свободно проходить в дренаж. Если слив должен быть более 50 футов, используйте 6-дюймовую трубу. На сливе не должно быть ни обратного клапана, ни задвижки.

    Справочник по воде – Фильтрация | SUEZ

    Фильтрация используется в дополнение к обычной коагуляции и осаждению для удаления твердых частиц из поверхностных или сточных вод.Это подготавливает воду для использования в качестве питьевой, котловой или охлаждающей подпитки. Фильтрация сточных вод помогает пользователям выполнять более строгие требования разрешений на сброс сточных вод.

    Фильтрация, обычно считающаяся простым механическим процессом, на самом деле включает в себя механизмы адсорбции (физической и химической), процеживания, осаждения, улавливания, диффузии и инерционного уплотнения.

    Фильтрация не удаляет растворенные твердые вещества, но может использоваться вместе с процессом умягчения, который снижает концентрацию растворенных твердых веществ.Например, антрацитовая фильтрация используется для удаления остаточных осажденных солей жесткости, остающихся после осветления при умягчении осадков.

    В большинстве процессов осветления или умягчения воды, в которых происходит коагуляция и осаждение, по крайней мере часть осветленной воды фильтруется. Сточные воды очистителя с 2-10 NTU могут быть улучшены до 0,1-1,0 NTU с помощью обычной песчаной фильтрации. Фильтрация обеспечивает приемлемые концентрации взвешенных веществ в готовой воде даже при сбоях в процессах осветления.

    ТИПОВАЯ КОНСТРУКЦИЯ

    Обычные гравитационные и напорные быстрые фильтры работают с нисходящим потоком. Фильтрующая среда обычно представляет собой слой песка или антрацита глубиной 15-30 дюймов. Можно использовать один или несколько сортов песка или антрацита.

    Большой слой твердых частиц поддерживает фильтрующий материал, предотвращая попадание мелкого песка или антрацита в дренажную систему. Опорный слой также служит для распределения воды обратной промывки. Типичные опорные кровати состоят из 1 8-1 дюйма.гравий или антрацит градуированными слоями на глубину 12-16 дюймов

    ВИДЫ НОСИТЕЛЯ

    Кварцевый песок, кварцевый песок, антрацит, гранат, магнетит и другие материалы могут использоваться в качестве фильтрующей среды. Кварцевый песок и антрацит являются наиболее часто используемыми типами. Когда диоксид кремния не подходит (например, в фильтрах, следующих за умягчителем горячего процесса, где очищенная вода предназначена для питания котла), обычно используется антрацит.

    Размер и форма фильтрующего материала влияют на эффективность удаления твердых частиц.Острые, угловатые среды образуют большие пустоты и удаляют меньше тонкого материала, чем закругленные среды такого же размера. Среда должна быть достаточно грубой, чтобы твердые частицы могли проникнуть в слой на 2–4 дюйма. Хотя большинство взвешенных твердых частиц задерживается на поверхности или на первых 1–2 дюймах глубины слоя, некоторое проникновение необходимо для предотвращения быстрого увеличения в перепаде давления.

    Песок и антрацит для фильтров оцениваются по эффективному размеру частиц и однородности. Эффективный размер таков, что примерно 10% от общего веса зерен меньше, а 90% больше.Следовательно, эффективный размер – это минимальный размер большинства частиц. Однородность измеряется путем сравнения эффективного размера с размером, при котором 60% зерен по весу меньше, а 40% больше. Этот последний размер, разделенный на эффективный размер, называется коэффициентом однородности: чем меньше коэффициент однородности, тем более однородны размеры частиц среды.

    Более мелкие пески приводят к более мелководным зонам удержания взвешенных веществ. Наиболее желательный размер среды зависит от характеристик взвешенных твердых частиц, а также требований к качеству сточных вод и конкретной конструкции фильтра.Как правило, в быстрых песчаных фильтрах используется песок с эффективной крупностью 0,35–0,60 мм (0,014–0,024 дюйма) и максимальным коэффициентом однородности 1,7. Грубые среды, часто 0,6–1,0 мм (0,024–0,04 дюйма), используются для тщательно контролируемой коагуляции и осаждения.

    СМЕШАННЫЕ ФИЛЬТРЫ

    Термины «многослойный», «глубинный» и «смешанная среда» относятся к типу фильтрующего слоя, который классифицируется по размеру и плотности. Крупные, менее плотные частицы находятся вверху фильтрующего слоя, а мелкие, более плотные – внизу.Фильтрация с нисходящим потоком обеспечивает глубокое и равномерное проникновение твердых частиц и обеспечивает высокую скорость фильтрации и длительный срок службы. Поскольку мелкие частицы на дне также более плотные (между частицами меньше пространства), они остаются на дне. Даже после интенсивной обратной промывки слои остаются на своих местах в фильтрующем слое со смешанной средой.

    В таблице 6-1 перечислены четыре среды, которые используются в многослойной фильтрации. Несколько других комбинаций смешанных материалов также были протестированы и эффективно использовались.Использование слишком большого количества различных слоев среды может вызвать серьезные трудности с обратной промывкой. Например, если все четыре материала, перечисленные в таблице 6-1, использовались в одном и том же фильтре, скорость промывки, достаточно высокая для расширения слоя магнетита, могла бы вымыть антрацит из фильтра. Это также приведет к высоким требованиям к промывочной воде.

    Таблица 6-1. Среда, используемая в многослойной фильтрации.
    СМИ Эффективный размер, мм (дюйм. ) Удельный вес
    Антрацит 0,7-1,7 (0,03-0,07) 1,4
    Песок 0,3-0,7 (0,01-0,03) 2,6
    Гранат 0,4-0,6 (0,016-0,024) 3,8
    Магнетит 0,3-0,5 (0,01-0,02) 4,9

    Антрацит/песочные фильтрующие слои обычно обладают всеми преимуществами однокомпонентной фильтрации, но требуют меньше воды для обратной промывки, чем только песок или антрацит.Аналогичные заявления были сделаны для блоков смешанного антрацита/песка/граната. Основными преимуществами фильтрации с двумя средами являются более высокая скорость и более длительный срок службы. Слои антрацита/песка/граната работали с нормальным расходом приблизительно 5 галлонов в минуту/фут² и пиковым расходом до 8 галлонов в минуту/фут² без потери качества сточных вод.

    КРЫШКИ ПЕСОЧНЫХ ФИЛЬТРОВ

    Песчаные фильтры Rapid

    можно переоборудовать для работы со смешанной средой, чтобы увеличить производительность на 100 %. Стоимость такой переделки намного ниже, чем установка дополнительных скорых песчаных фильтров.

    Укупорка включает замену части песка антрацитом. При таком преобразовании слой песка толщиной 0,4–0,6 мм (0,016–0,024 дюйма) толщиной 2–6 дюймов удаляется с поверхности пласта и заменяется слоем антрацита толщиной 0,9 мм (0,035 дюйма) толщиной 4–8 дюймов. Если требуется увеличение производительности, заменяют большее количество песка. Должны быть проведены пилотные испытания, чтобы гарантировать, что уменьшение глубины более мелкого песка не ухудшит качество сточных вод.

    ГРАВИТАЦИОННЫЕ ФИЛЬТРЫ

    Гравитационные фильтры (см. рис. 6-1) — это открытые сосуды, работа которых зависит от гравитационного напора системы.Помимо фильтрующего материала, основными компонентами гравитационного фильтра являются следующие:

    • Корпус фильтра из бетона или стали, может быть квадратным, прямоугольным или круглым. Наибольшее распространение получили прямоугольные железобетонные блоки.
    • Опорный слой, предотвращающий потерю мелкого песка или антрацита через дренажную систему. Поддерживающий слой, обычно глубиной 1-2 фута, также распределяет воду обратной промывки.
    • Система подземного дренажа, обеспечивающая равномерный сбор отфильтрованной воды и равномерное распределение воды обратной промывки.Система может состоять из коллектора и отводов с отверстиями или фильтрами, расположенными на соответствующем расстоянии друг от друга. Ложные днища резервуаров с сетчатыми фильтрами, расположенными на соответствующем расстоянии, также используются для систем с поддоном.
    • Желоба для промывочной воды, достаточно большие для сбора промывной воды без затопления. Желоба расположены так, чтобы горизонтальный ход промывочной воды не превышал 3-3 фута. В обычных установках с песчаным слоем промывочные желоба располагаются примерно на 2 фута выше поверхности фильтра. Должен быть обеспечен достаточный надводный борт, чтобы предотвратить потерю части фильтрующего материала во время работы с максимальными скоростями обратной промывки.
    • Устройства управления, повышающие эффективность работы фильтра. Регуляторы расхода, управляемые трубками Вентури в линии сточных вод, автоматически поддерживают равномерную подачу отфильтрованной воды. Также используются регуляторы расхода обратной промывки. Датчики расхода и потери напора необходимы для эффективной работы.

    ФИЛЬТРЫ НАПОРНЫЕ

    Напорные фильтры обычно используются с умягчителями горячего процесса, чтобы обеспечить работу при высоких температурах и предотвратить потери тепла.Использование напорных фильтров исключает необходимость повторной перекачки отфильтрованной воды. Напорные фильтры аналогичны гравитационным фильтрам в том, что они включают в себя фильтрующий материал, опорный слой, дренажную систему и устройство управления; однако корпус фильтра не имеет желобов для промывочной воды.

    Напорные фильтры вертикального или горизонтального исполнения со стальными цилиндрическими корпусами и выпуклыми днищами. Вертикальные напорные фильтры (см. рис. 6-2) имеют диаметр от 1 до 10 футов и пропускную способность до 300 галлонов в минуту при скорости фильтрации 3 галлона в минуту/фут².Горизонтальные напорные фильтры, обычно диаметром 8 футов, имеют длину 10-25 футов и пропускную способность от 200 до 600 галлонов в минуту. Эти фильтры разделены на отсеки для индивидуальной обратной промывки. Вода обратной промывки может быть возвращена в осветлитель или умягчитель для восстановления.

    Напорные фильтры

    обычно работают при рабочем расходе 3 гал/мин/фут². Двойные или мультимедийные фильтры рассчитаны на 6–8 галлонов в минуту/фут². При температуре окружающей среды рекомендуемая скорость обратной промывки фильтра составляет 6–8 галлонов в минуту/фут² для антрацита и 13–15 галлонов в минуту/фут² для песка.Для антрацитовых фильтров, связанных с умягчителями горячего процесса, требуется скорость обратной промывки 12–15 галлонов в минуту/фут², поскольку при повышенных рабочих температурах плотность воды снижается. Холодную воду нельзя использовать для обратной промывки горячего технологического фильтра. Это вызовет расширение и сжатие металлургической системы, что приведет к усталости металла. Кроме того, насыщенная кислородом холодная вода ускорит коррозию.

    ФИЛЬТРЫ ВОСХОДЯЩЕГО ПОТОКА

    Установки

    с восходящим потоком содержат один фильтрующий материал — обычно песок градуированного состава.Самый мелкий песок находится в верхней части пласта, а самый крупный внизу. Гравий удерживается сетками в фиксированном положении на дне агрегата. Функция гравия заключается в обеспечении надлежащего распределения воды во время рабочего цикла. Другая сетка над градуированным песком предотвращает псевдоожижение среды. Впрыск воздуха во время очистки (обратная промывка не считается, поскольку направление потока такое же, как и при эксплуатации) способствует удалению твердых частиц и изменению классификации фильтрующего материала.Во время работы более крупные грубые твердые частицы удаляются со дна слоя, в то время как более мелкие частицы твердых частиц могут проникать дальше в среду. Типичный рабочий расход составляет 5-10 галлонов в минуту/фут². Пример этого блока показан на рисунке 6-3.

    АВТОМАТИЧЕСКИЕ ГРАВИТАЦИОННЫЕ ФИЛЬТРЫ

    Некоторые производители разработали гравитационные фильтры, которые автоматически промываются при заданной потере напора. Потеря напора (уровень воды над средой) приводит в действие сифон обратной промывки и вытягивает промывочную воду из хранилища вверх через слой и через сифонную трубу в отходы.Низкий уровень в накопительной секции обратной промывки ломает сифон, и фильтр возвращается в строй.

    Автоматические гравитационные фильтры доступны диаметром до 15 футов. При оснащении высокопроизводительной многослойной средой один блок большого диаметра может фильтровать до 1000 галлонов в минуту. Пример показан на рис. 6-4.

    ФИЛЬТРЫ ПОСТОЯННОЙ ОЧИСТКИ

    Фильтровальные системы с непрерывной очисткой исключают периоды обратной промывки в автономном режиме за счет непрерывной обратной промывки секций фильтра или частей фильтрующего материала в режиме реального времени. Были представлены различные конструкции. Пример показан на рис. 6-5.

    ФИЛЬТР ПРОМЫВОЧНО-ГРАВИТАЦИОННЫЕ ФИЛЬТРЫ

    Периодическая промывка фильтров необходима для удаления накопившихся твердых частиц. Недостаточная очистка приводит к образованию постоянных комков, которые постепенно снижают пропускную способность фильтра. Если загрязнение сильное, носитель необходимо очистить химически или заменить.

    Для очистки быстродействующих фильтров с нисходящим потоком чистая вода нагнетается обратно вверх и проходит через среду.В обычных самотечных установках вода обратной промывки поднимает твердые частицы со слоя в промывочные желоба и уносит их в отходы. Можно использовать любой из двух методов обратной промывки в зависимости от конструкции опорной конструкции для среды и доступного дополнительного оборудования:

    • Высокоскоростная обратная промывка, расширяющая среду не менее чем на 10 %. Скорость обратной промывки 12-15 галлонов в минуту/фут² или выше является обычной для песка, а скорость для антрацита может варьироваться от 8 до 12 галлонов в минуту/фут².
    • Низкоскоростная обратная промывка без видимого расширения слоя в сочетании с продувкой воздухом.

    Если для обратной промывки используется только вода, обратной промывке может предшествовать поверхностная промывка. При поверхностной промывке сильные струи воды под высоким давлением из стационарных или вращающихся форсунок помогают разрушить корку на поверхности фильтра. После поверхностной мойки (при наличии возможности для поверхностной мойки) установка промывается обратной промывкой в ​​течение примерно 5-10 мин. После обратной промывки небольшое количество промывочной воды отфильтровывается, и фильтр возвращается в эксплуатацию.

    Высокоскоростная обратная промывка может вызвать образование комков грязи внутри фильтрующего слоя.Высокая скорость обратной промывки и обусловленное этим расширение слоя могут создавать случайные потоки, в которых определенные зоны расширенного слоя движутся вверх или вниз. Инкрустированные твердые частицы с поверхности могут быть унесены вниз, образуя грязевые шары. Эффективное мытье поверхности помогает предотвратить это состояние.

    Продувка воздухом с низкоскоростной обратной промывкой может разрушить поверхностную корку, не создавая случайных потоков, если система подземного дренажа предназначена для равномерного распределения воздуха. Твердые вещества, удаленные из среды, собираются в слое воды между поверхностью среды и промывными каналами.После прекращения подачи воздуха эта грязная вода обычно вымывается за счет увеличения расхода воды обратной промывки или поверхностного дренажа. Расход промывочной воды примерно одинаков при использовании только воды или обратной промывки воздухом/водой.

    ИН-ЛАЙН ОЧИСТКА

    Осветление в потоке – это удаление взвешенных веществ путем добавления коагулянта в поток с последующей быстрой фильтрацией. Этот процесс также называют поточной фильтрацией или контактной фильтрацией.Процесс удаляет взвешенные вещества без использования отстойников. Коагуляция может быть достигнута в процессе осветления одним из двух способов:

    • неорганическая соль алюминия или железа, используемая отдельно или с высокомолекулярным полимерным коагулянтом
    • сильнокатионный органический полиэлектролит

    Поскольку гидроксиды металлов образуют осадок, в программах с неорганическими коагулянтами следует использовать только фильтры с двумя фильтрующими элементами. Частицы хлопьев необходимо обрабатывать в фильтрах с градуированной средой от крупной до мелкой, чтобы предотвратить быстрое засорение фильтра и устранить трудности с обратной промывкой.При использовании полимерного коагулянта с высокой молекулярной массой скорость подачи менее 0,1 ppm обеспечивает максимальное удаление твердых частиц за счет увеличения размера хлопьев и содействия абсорбции частиц фильтром. Этот метод фильтрации легко обеспечивает мутность сточных вод менее 0,5 NTU. Рисунок 6-6.

    Второй метод предварительной обработки коагулянтом включает использование одного химического вещества, сильно заряженного катионного полиэлектролита. Эта обработка не приводит к образованию хлопьевидных частиц в осадке, и, как правило, хлопьевидные хлопья не видны на входе фильтра.Твердые частицы удаляются внутри слоя путем адсорбции и флокуляции коллоидных веществ непосредственно на поверхности песка или антрацитовой среды. Этот процесс можно представить как заполнение поверхности фильтрующего слоя положительными зарядами катионов, что приводит к сильному притяжению отрицательно заряженных частиц. Поскольку в этом процессе не образуются осадки желеобразного гидроксида, для осветления полиэлектролитов подходят фильтры с одной средой или фильтры с восходящим потоком.

    Поточное осветление обеспечивает отличный способ повысить эффективность удаления твердых частиц из мутных поверхностных вод.Уровень мутности сточных вод менее 1 NTU является обычным для этого метода.

    ПРЕДВАРИТЕЛЬНАЯ ФИЛЬТРАЦИЯ

    Предварительная фильтрация

    используется для удаления очень мелких твердых частиц, частиц масла и даже бактерий из воды. Этот метод практичен только для относительно небольших количеств воды, которые содержат низкие концентрации загрязняющих веществ.

    Предварительная фильтрация

    может использоваться после обычных процессов осветления для получения воды с очень низким содержанием взвешенных твердых частиц для конкретных требований применения.Например, предварительные фильтры часто используются для удаления масла из загрязненного конденсата.

    При предварительной фильтрации наполнитель, обычно диатомовая земля, действует как фильтрующий материал и образует осадок на проницаемом основании или перегородке. Основание должно препятствовать прохождению грунтовки, не ограничивая при этом поток фильтрованной воды, и должно выдерживать высокие перепады давления. В качестве основных материалов используются фильтровальные ткани, пористые каменные трубки, пористая бумага, проволочные сетки и проволочные трубки.

    Поддерживающий основной материал сначала предварительно покрывают суспензией грунтовки. Дополнительная суспензия (корм для тела) обычно добавляется во время работы фильтра. Когда скопление вещества, удаленного фильтрацией, создает большой перепад давления на фильтре, покрытие фильтра удаляется обратной промывкой. Затем на фильтрующий слой наносят предварительное покрытие и возвращают в эксплуатацию. Химические коагулянты обычно не нужны, но они используются там, где требуется сверхчистый сток.

    Рисунок 6-1.

    Типичный гравитационный фильтр. (Предоставлено компанией Roberts Filter Manufacturing Co.) Икс

    Рисунок 6-2. Напорный песочный фильтр вертикального типа. (Предоставлено компанией Permutit Company, Inc.)

    Икс

    Рис. 6-3. Линейный фильтр с восходящим потоком. (Предоставлено L’Eau Claire Systems, Inc.)

    Икс

    Рис. 6-4. Одноклапанный гравитационный фильтр. (Предоставлено Graver Div., Ecodyne Corporation.)

    Икс

    Рис. 6-5. Фильтр непрерывной очистки DynaSand.(Предоставлено корпорацией Parkson)

    Икс

    Рис. 6-6. Принципы диатомитовой фильтрации. (Предоставлено Johns-Manville Corp.)

    Икс

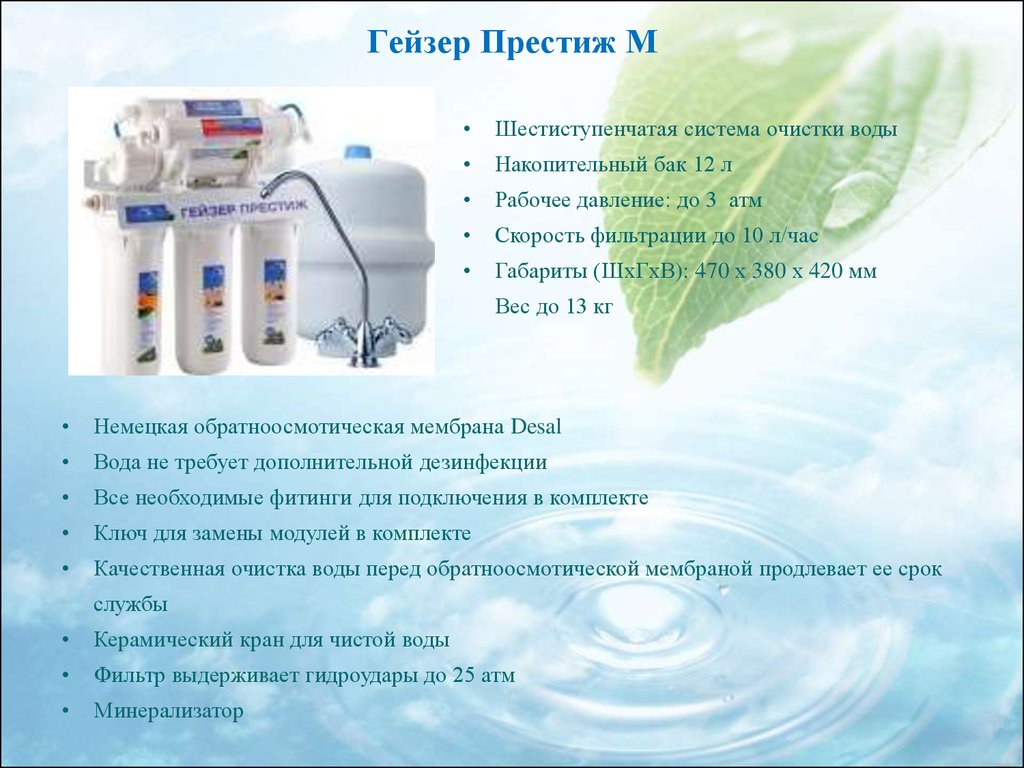

    Руководство по установке системы обратного осмоса

    Схема установки обратного осмоса

    Скачать инструкцию по установке обратного осмоса Анимация установки обратного осмоса
     Требуется Adobe Acrobat Reader

    Также просмотрите наши схемы в разобранном виде в нижней части этого руководства.

    Ваша система обратного осмоса (RO) была протестирована, чтобы гарантировать ее правильную работу. Чтобы ваша система безотказно работала годами, рекомендуется проводить следующее периодическое обслуживание:

    • Фильтры предварительной очистки (осадок) – один раз в год
    • Предварительный фильтр (угольный(е) блок(и)) – один раз в год
    • Мембрана обратного осмоса – обычно каждые 2 года
    • Постфильтр (угольный) – один раз в год

    Компоненты системы обратного осмоса

    • Модуль обратного осмоса
      Модуль обратного осмоса является основным компонентом и содержит предварительные фильтры, мембрану и постфильтр.Предусмотрен кронштейн, чтобы их можно было установить под раковиной или в подвале.
    • Угловой запорный клапан
      Угловой запорный клапан подключается к линии холодной воды для подачи воды в систему обратного осмоса и позволяет легко перекрывать подачу воды при обслуживании устройства.
    • Фильтр предварительной очистки №1
      Полипропиленовый фильтр, выдуваемый из расплава, удаляет более крупные частицы, такие как грязь, ржавчина и осадок.
    • Фильтр предварительной очистки № 2 (и 3, если применимо)
      Углеродный блок 10 микрон удаляет хлор и химические загрязнители из питательной воды и защищает мембрану обратного осмоса.
    • Автоматический запорный клапан
      Автоматический запорный клапан закрывается при заполнении накопительного бака и перекрывает подачу воды для экономии воды. Клапан срабатывает, когда давление в резервуаре составляет 2/3 от давления подачи.
    • Мембрана
      Мембрана обратного осмоса Тонкопленочные композитные мембраны снижают содержание растворенных минералов, металлов и солей. В этом процессе вредные соединения отделяются мембраной от воды, а загрязнения смываются в канализацию.
    • Постфильтр
      Постфильтр с активированным углем из скорлупы кокосового ореха предназначен для окончательной «полировки» и удаления вкусов и запахов, а также для получения воды с прекрасным вкусом.
    • Бак-дозатор
      Бак-дозатор содержит очищенную воду обратного осмоса, готовую к использованию.
    • Кран для питьевой воды
      RO Faucet используется для подачи очищенной воды, когда вы этого хотите.
    • Дренажный хомут
      Седельный клапан для сточных вод соединяется со сливом для удаления сбросной воды из системы обратного осмоса.
    • Трубка
      Трубка соединяет все компоненты обратного осмоса.
    • Быстроразъемные фитинги
      Быстроразъемные фитинги используются для необходимых соединений трубок. Эти фитинги соединяются путем вталкивания трубки в фитинг с небольшим сопротивлением до тех пор, пока трубка не упрется в фитинг. Просто сделайте чистый надрез в трубке и аккуратно вставьте трубку, пока она не пойдет дальше. Чтобы убедиться, что ваша трубка плотно прилегает, осторожно потяните ее назад; он должен поймать. Всегда проверяйте наличие утечек, чтобы обеспечить герметичность соединения. (см. рис. 1).

    Инструменты

      В зависимости от конкретной установки могут потребоваться следующие инструменты:


    • 3/8″ регулируемая скорость электрическая дрель ; (2500 об/мин лучше всего подходит для нержавеющей стали)
    • 1/8″, 1/4″ и 1/2″ сверла по металлу
    • 1/8″, 1/4″ и 1/2″ сверла по бетону (для фарфоровых раковин)
    • Головка Phillips Отвертка
    • 6″ разводной ключ
    • Резак для тефлоновой ленты и пластиковых трубок
    • Молоток и кернер

    Местоположение системы

    Ваша система обратного осмоса может быть установлена ​​под раковиной или в подвале.Не устанавливайте устройство там, где оно может подвергаться воздействию отрицательных температур. Также можно рассмотреть возможность подключения к льдогенератору или другому удаленному месту, если соединение может быть выполнено без использования труб диаметром более 12 дюймов, в противном случае может потребоваться нагнетательный насос. Можно попытаться выполнить более дальние прогоны, а насос можно добавить позже, только при необходимости.

    Рекомендации по размещению компонентов следующие:

    • Кран
      следует размещать на раковине или рядом с ней, где обычно требуется питьевая вода или вода для приготовления пищи.Для установки смесителя требуется плоская поверхность толщиной 2 дюйма, если существующее отверстие отсутствует. Толщина монтажной поверхности не должна превышать 1-1/4 дюйма, в противном случае потребуется удлинитель смесителя (не входит в комплект).
    • Бак-дозатор
      можно разместить в удобном месте, в пределах десяти футов от крана. Под раковиной, в соседнем шкафу или на стропилах в подвале — отличный выбор. Полные баки могут весить более тридцати фунтов; поэтому убедитесь, что все используемые стеллажи безопасны. Бак-дозатор можно поставить на бок или вертикально.
    • Блок обратного осмоса
      можно установить с любой стороны раковины, в задней части шкафа или в подвале. Установка устройства на левой или правой стороне тумбы под раковиной обеспечивает более легкий доступ к устройству для последующего обслуживания.
    • Угловой запорный клапан
      используется для подключения питательной воды к блоку обратного осмоса. Расположите эту сборку как можно ближе к блоку обратного осмоса. Соединяется между верхней частью запорного клапана холодной воды и нижней частью стояка, который проходит между запорным клапаном холодной воды и краном.Узнайте у местного дилера, какие альтернативы можно использовать вместо адаптера углового упора, если его нельзя установить под раковиной.
    • Сливное седло
      используется для соединения сточных вод со сливом под раковиной. Он предназначен для установки вокруг стандартной водосточной трубы с наружным диаметром 1-1/2 дюйма. Сливной седловой клапан всегда должен устанавливаться перед (над) p-ловушкой и на вертикальном или горизонтальном патрубке. Не устанавливайте сливной седло рядом с мусорным баком утилизация во избежание засорения дренажной линии мусором.

    Подготовка системы

    Откройте упаковочную коробку, извлеките компоненты и проверьте наличие всех деталей.


    Этапы установки

    Вся сантехника должна быть выполнена в соответствии с государственными и местными сантехническими нормами. В некоторых муниципалитетах может потребоваться установка лицензированным сантехником. Проверьте местные правила сантехники для получения дополнительной информации.

    1. 1. Установка крана

      Если в раковине есть распылитель, его можно отсоединить для установки смесителя.Для герметизации соединения распылителя потребуется заглушка или заглушка, либо распылитель можно оставить под раковиной.

      Чтобы сделать отверстие для крепления смесителя (если отверстие распылителя или другое существующее отверстие не используется), проверьте ниже, чтобы убедиться, что сверло не будет мешать чему-либо внизу. Требуется 2-дюймовая плоская поверхность, не превышающая 1-1/4 дюйма толщины.

      Смеситель должен быть расположен таким образом, чтобы вода сливалась в раковину, а излив свободно поворачивался для удобства.Если в раковине есть отверстие для смесителя обратного осмоса, сверление не требуется. Приступайте к монтажу крана.

      Процедуры установки для фарфора, эмали, керамики на металл или чугуна:

      Необходимо принять меры предосторожности, чтобы проникнуть сквозь фарфор до металлической основы и предотвратить появление сколов или царапин.

      Процедуры:

      • С помощью кернера отметьте центр направляющего отверстия 1/4 дюйма.
      • Аккуратно просверлите направляющее отверстие с углублением для каменной кладки в фарфоре и остановитесь, когда покажется металл. (Используйте легкое давление и медленную скорость)
      • Переключите насадку на стандартную насадку для резки металла, чтобы продолжить резку металла под поверхностью фарфора.
      • Продолжайте увеличивать направляющее отверстие с помощью более крупных фрез по камню и металлу, пока размер отверстия не станет 1/2″.
      Процедуры установки моек из нержавеющей стали

      Процедуры:

      • С помощью кернера отметьте центр направляющего отверстия 1/4 дюйма.
      • Просверлите пилотное отверстие.
      • Продолжайте увеличивать отверстие сверлом большего размера, пока оно не станет 1/2″.
      • Очистите острые края.

      Примечание. В некоторых муниципалитетах требуются смесители с воздушным зазором . Для этих смесителей требуется отверстие 1-1/4 дюйма в раковине, а не отверстие 1/2 дюйма, необходимое для стандартного смесителя, входящего в состав системы обратного осмоса. Чтобы сделать отверстие диаметром 1 1/4 дюйма для установки смесителя с воздушным зазором, требуются специальные инструменты, такие как пробойник для шасси (нержавеющая сталь) или резак Relton (фарфор), если отверстие достаточно большого размера еще не доступно. За дополнительной информацией обратитесь к местному дилеру.

    2. 2. Монтаж крана

      Снимите крепеж с резьбового стержня. Хромированные опорные пластины и резиновые шайбы скользят вверх по стержню к корпусу смесителя.

      Проденьте резьбовой стержень через отверстие раковины и сориентируйте смеситель. Снизу раковины наденьте стопорную шайбу и шестигранную гайку на резьбовой стержень и затяните гаечным ключом.

      Примечание: Лучше всего, чтобы кто-то держал смеситель над раковиной, чтобы он не сместился.Если это невозможно, затяните шестигранную гайку, пока она не будет затянута чуть меньше, чем полностью. Затем поверните основание смесителя над раковиной, затянув его, ориентируя смеситель в нужном месте.

    3. 3. Угловой запорный клапан и установка трубопровода

      Угловой запорный клапан John Guest обеспечивает простое и удобное соединение между угловым запором (отсечка холодной воды) и нижней частью стояка. Угловой запорный клапан имеет встроенную запорную арматуру и обеспечивает соединение подачи сырья для системы обратного осмоса.

      Процедура установки: (см. рис. 2)

      1. Перекройте подачу холодной воды с помощью углового запорного клапана, расположенного под раковиной.
      2. После отключения клапана сбросьте давление, открыв ручку на кране со стороны холодной воды.
      3. С помощью разводного ключа отсоедините стояк от существующего запорного клапана холодной воды.
      4. Отодвиньте трубку от клапана, чтобы освободить место для углового запорного клапана John Guest.
      5. Подсоедините поворотный конец углового запорного клапана John Guest к резьбе запорного клапана холодной воды. Это соединение должно быть затянуто только рукой.
      6. Подсоедините вертикальную трубку к охватываемому концу углового запорного клапана John Guest и затяните гаечным ключом.
      7. Подсоедините трубку диаметром 1/4 дюйма между фитингом John Guest на угловом запорном клапане и входом обратного осмоса.

      Гибкие стояки:

      Большинство стояков, которые используются сегодня, изготовлены из гибкого материала, либо из плетеной нержавеющей стали, плетеного пластика, либо из серой пластиковой трубки 3/8 дюйма.Эти гибкие трубки проще всего использовать с угловым запорным клапаном John Guest, поскольку 2 дюйма дополнительного пространства, необходимого для адаптера крана, можно легко разместить, согнув стояк такого типа. Более короткая стояковая трубка не потребуется.

      Медные стояки:

      Если ваш стояк изготовлен из меди, вам потребуется либо сделать изгиб в меди, чтобы оставить 2-дюймовое пространство, необходимое для углового запорного клапана John Guest. легко сделать своими руками.

      Угловой запорный клапан John Guest работает с запорными клапанами 3/8″ и стояками. В некоторых случаях в старой сантехнике могут использоваться запорные и стояковые трубы большего размера. В этом случае необходимо либо заменить старый клапан и стояк с новыми деталями 3/8 дюйма или используйте альтернативное соединение для подачи воды в систему обратного осмоса. Альтернативы включают самопроникающие клапаны, Т-образные фитинги и переходники для смесителей, которые соединяют кран и верхнюю часть стояка.

      Обратитесь за дополнительной помощью к своему дистрибьютору или специалисту по установке.

      Нажмите здесь, если у вас есть самопроникающий клапан для подающего клапана
      3-А. Установка самопроникающего клапана и трубки

      Самопроникающий клапан (не входит в комплект) предназначен для использования с медными или хромированными медными трубками с наружным диаметром от 3/8 до 1/2 дюйма, ХПВХ и гибкими серыми вертикальными трубками размером не менее 3/8 дюйма. не следует использовать на ребристых, гофрированных, армированных пластиковых или стальных плетеных трубах.Спросите у местного дилера, какие альтернативы можно использовать вместо самопроникающего клапана, если его нельзя использовать под раковиной.

      Установка с использованием медных труб/трубок или трубок, ХПВХ и серых гибких стояков: (см. Рисунок 2-A)

      1. Перекрыть вентиль холодной воды из-под раковины или вентиль водопровода на весь дом.
      2. Перед установкой седельного клапана убедитесь, что копье не выступает за пределы резиновой прокладки.
      3. Соберите седельный клапан на трубе/трубе (как показано на рис. 3)
      4. Поверните рукоятку по часовой стрелке до упора, чтобы проткнуть трубку/трубу (клапан в этом положении закрыт)
      5. Включить подачу воды в напорную линию холодной воды.
      6. Плотная гайка/уплотнение с ключом вокруг штока клапана.
      7. Подсоедините трубку к клапану питательной воды с помощью латунной накидной гайки, вставки жесткости и пластиковой втулки.
      8. Чтобы открыть клапан, поверните ручку против часовой стрелки.

      Установки седельных клапанов с другой металлической трубой:

      1. Отключить подачу холодной воды.
      2. Просверлите отверстие 3/16″ в нужном месте.
      3. Убедитесь, что копье не выступает за пределы резиновой прокладки.
      4. Установите седельный клапан на трубу, совместив с отверстием.
      5. Поверните рукоятку седельного клапана по часовой стрелке, чтобы закрыть клапан.
      6. Затяните гайку/уплотнение вокруг штока клапана с помощью гаечного ключа.
      7. Подсоедините трубку к клапану питательной воды с помощью латунной накидной гайки, вставки жесткости и пластиковой втулки.
      8. Включить подачу холодной воды.
      9. Чтобы открыть клапан, поверните ручку против часовой стрелки.
      Нажмите здесь, если у вас есть адаптер крана для подающего клапана
      3-Б.Переходник для крана, шаровой кран и трубная установка

      Адаптер для смесителя (не входит в комплект) и шаровой кран (не входит в комплект) подходят для всех стандартных кухонных смесителей и обеспечивают надежное соединение для подачи питательной воды в установку обратного осмоса.

      Процедура установки: (см. рис. 2-B)

      1. Перекройте подачу холодной воды с помощью углового запорного клапана, расположенного под раковиной.
      2. После отключения клапана сбросьте давление, открыв ручку на кране со стороны холодной воды.
      3. С помощью разводного ключа или тазового ключа отсоедините стояк от нижней части крана.
      4. Прикрутите внутреннюю сторону адаптера смесителя к охватываемой части смесителя.
      5. Наденьте вертикальную трубку на нижнюю часть адаптера крана.
      6. Подсоедините трубку длиной 1/4 дюйма между фитингом сбоку адаптера крана и шаровым краном.
      Гибкие стояки:

      Большинство стояков, которые используются сегодня, изготовлены из гибкого материала, либо из плетеной нержавеющей стали, плетеного пластика, либо из серой пластиковой трубки 3/8 дюйма.Эти гибкие трубки проще всего использовать с переходником для крана, поскольку 2 дюйма дополнительного пространства, необходимого для переходника для крана, можно легко разместить, согнув стояк такого типа. Более короткая трубка стояка не понадобится.

      Медные стояки:

      Если ваш стояк изготовлен из меди, вам нужно либо сделать изгиб в меди, чтобы оставить 2-дюймовое пространство, необходимое для адаптера крана. Если медная трубка имеет диаметр 3/8 дюйма, согнуть это можно легко. рукой.

      Если медная трубка стояка больше 3/8 дюйма, рекомендуется отрезать 2 дюйма от нижней части стойки, чтобы обеспечить необходимое пространство. Резак для медных труб является идеальным инструментом для выполнения этого разреза, хотя можно использовать и ножовку по металлу. Если сделан разрез, необходимо будет установить новое компрессионное кольцо (не входит в комплект), чтобы создать новое водонепроницаемое соединение со стояком и угловым запорным запорным клапаном.

    4. 4.Установка седельного дренажного клапана

      Седло для слива используется для соединения сточных вод со сливом под раковиной, которое предназначено для установки вокруг стандартной дренажной трубы с наружным диаметром 1-1/2 дюйма. Сливной седельный клапан всегда должен устанавливаться перед (над) сифон и на вертикальный или горизонтальный слив.Не устанавливайте седло сливного отверстия рядом с мусоросборником во избежание засорения сливного трубопровода мусором.

      Процедура установки: (см. рис. 3)
      1. Расположите седельный дренажный клапан в выбранном месте и отметьте отверстие.
      2. Просверлите отверстие 1/4″ на отметке через одну сторону трубы.
      3. Снимите защитную пленку с прокладки и поместите клейкую сторону на соединительную половину сливного хомута вокруг отверстия.
      4. Расположите обе половины сливного седла на дренажной трубе так, чтобы отверстие совпадало с просверленным отверстием. Используйте маленькое сверло, чтобы убедиться, что сливной хомут правильно выровнен.
      5. Закрепите хомут дренажного седла на клапане с помощью прилагаемых болтов и гаек. (Не затягивайте слишком сильно и убедитесь, что между половинками седла с каждой стороны имеется одинаковое расстояние)
    5. 5.Первоначальные соединения трубок

      Для удобства установки под раковиной на данном этапе может быть целесообразно выполнить соединения трубок под раковиной.

    6. 6.

      Установка компонента обратного осмоса
      Требуется установка картриджа

      Осадочный картридж, картридж(и) с угольным блоком и мембрана обратного осмоса должны быть установлены в установке обратного осмоса. Картриджи поставляются в санитарной упаковке.Пожалуйста, мойте руки или используйте перчатки при работе с картриджами.

      Осадочный картридж из полипропилена, выдуваемого из расплава, является первым на входной стороне, за ним следуют картриджи с угольным блоком (CBC10-10). Оба этих картриджа можно устанавливать любым концом вперед. Мембрана входит в корпус мембраны торцом с уплотнительным кольцом вперед. Убедитесь, что мембрана обратного осмоса вставлена ​​в корпус мембраны до упора.

    7. 7.Установка блока обратного осмоса

      Блок обратного осмоса обычно монтируется на правую или левую боковую стенку шкафа под мойку, в зависимости от того, где должен располагаться расходный бак. Как правило, блок устанавливается в передней части шкафа, а резервуар в задней части.

      Чтобы установить устройство, приподнимите его над полом не менее чем на 2 дюйма, выровняйте его и отметьте расположение необходимых монтажных отверстий. Просверлите отверстие для крепежных винтов и установите винты так, чтобы пазы монтажного кронштейна скользили по ним.

      Примечание: Если боковые стенки шкафа не сплошные, устройство может стоять на полу с помощью винтов, используемых только для того, чтобы удерживать его напротив шкафа в вертикальном положении.

    8. 8. Размещение резервуара предварительного наполнения и подачи

      Рекомендуется предварительно заполнить накопительный бак, чтобы было достаточно давления для проверки на утечки и воды для промывки угольного постфильтра. Для этого подсоедините линию подачи, которая будет обслуживать установку обратного осмоса, непосредственно к баку-дозатору.Для этой цели предусмотрен переходник 3/8″ x 1/4″. Дайте воде заполнить мочевой пузырь до упора. Подойдите к клапану бака, отключите давление подачи, отсоедините трубку от редуктора и снимите редуктор с клапана бака.

      Резервуар подачи должен быть размещен под прилавком или в пределах 10 футов от блока обратного осмоса.

      Примечание. Резервуары предварительно накачаны воздухом под давлением 7 фунтов на квадратный дюйм.

    9. 9.Окончательные соединения трубок

      Установив все компоненты, завершите окончательные соединения трубок в соответствии со следующими рекомендациями:

      1. Трубки должны повторять контуры шкафов.
      2. Обрежьте трубку до нужной длины с помощью квадратных надрезов и подходящего режущего инструмента.
      3. Убедитесь, что на трубке нет перегибов.
      4. Трубки от блока обратного осмоса до бака и крана должны быть как можно короче для хорошего потока.
      5. Дренажная линия представляет собой короткую трубку диаметром 1/4 дюйма, соединенную с корпусом мембраны. На этой трубке находится цилиндрический ограничитель потока слива диаметром 3 дюйма. Здесь дренажная линия соединяется с блоком обратного осмоса. Не снимайте ограничитель потока слива, так как это приведет к сбою в системе.

    Крепление для льдогенератора

    (дополнительно и требует Т-образного фитинга и дополнительного запорного клапана, не поставляемого с блоком обратного осмоса)

    Блок обратного осмоса можно подключить к любому стандартному холодильнику-льдогенератору или льдогенератору/дозатору воды.

       Не подсоединяйте к барным льдогенераторам коммерческого типа!

    Для завершения этой операции подсоедините тройник с запорным клапаном к трубке крана и проложите трубку к холодильнику. (Подключение к существующим медным трубкам не рекомендуется из-за возможной коррозии.) Выключите льдогенератор внутри морозильной камеры перед отключением существующей линии подачи водопроводной воды к холодильнику. Включите льдогенератор после того, как система обратного осмоса будет несколько раз слита, а в баке будет полный запас воды.

    Линии льдогенераторов часто проходят по стропилам недостроенных подвалов или готовых подвалов с подвесными потолками, а затем до холодильника. Если в подвале жесткий потолок, это не вариант, и линию придется прокладывать через шкафы. В случаях, когда подвал или шкафы, соединяющие раковину и холодильник, недоступны, подключение льдогенератора невозможно.

    Примечание: Перед выполнением любого обслуживания системы обратного осмоса отключите клапан льдогенератора и блок льдогенератора.Включите обратно только после того, как система обратного осмоса будет продезинфицирована и промыта.


    Запуск системы

    Перед запуском
    1. Проверьте все соединения фитингов.
    2. Откройте шаровой кран, создайте давление в системе и проверьте на наличие утечек.
    3. Откройте клапан на баке-дозаторе и откройте кран, пока не потечет вода.
    4. Закройте кран, подождите пять минут и проверьте, нет ли утечек.
    5. Разрешить системе произвести полный бак воды обратного осмоса.(2-3 часа)

    Промывка системы и проверка работы

    1. Поднимите рычаг крана, и кран останется включенным. Сделайте это и дайте баку полностью слить всю воду.

         Не используйте эту воду!

    2. Закройте кран и повторно проверьте систему на наличие утечек.
    3. Дать системе производить воду в течение 4 часов, к этому моменту бак-дозатор будет заполнен.
    4. Снова откройте кран и дайте баку опорожниться во второй раз.

         Не используйте эту воду!

    5. Закройте кран и дайте установке произвести еще один резервуар с водой.
    6. В этот момент линия подачи к соединению льдогенератора (дополнительно) может быть открыта, и вода обратного осмоса готова к употреблению.

    Замена фильтров и дезинфекция системы

    Каждый год необходимо заменять фильтры в системе. Обычно мембрану можно заменять раз в два года, а вот предварительные и постфильтры следует менять ежегодно, а в некоторых случаях и чаще.

    Сменный фильтр
    1. Запорный клапан на баке-дозаторе обратного осмоса.
    2. Отключить давление питательной воды.
    3. Откройте кран обратного осмоса, чтобы сбросить давление.
    4. С помощью прилагаемого ключа для корпуса снимите корпус фильтра.
    5. Утилизируйте старые фильтры.
    6. Очистите корпус фильтра щеткой для очистки.
    7. Выполните действия по очистке, описанные в разделе «Очистка системы»
    8. Установите в систему новые фильтры.
    9. Снимите и замените постфильтр GAC. Снимите фитинги со старого постфильтра, повторно наклейте тефлоновую ленту и установите фитинги на новый постфильтр.
    10. Включить давление подачи.
    11. Открыт клапан бака.
    12. Дайте воде из бака вымыть постфильтр и слейте воду, пока она не опустеет. Запустите еще 2 полные партии для слива перед использованием воды.
    Замена мембраны
    1. Снимите подающую трубку с конца корпуса мембраны, в котором имеется только 1 трубка.
    2. Снимите колпачок с корпуса мембраны.
    3. Снимите мембрану плоскогубцами.
    4. Очистите корпус мембраны щеткой.

    Примечание: При установке новой мембраны убедитесь, что мембрана вставлена ​​в корпус до упора. При каждой замене фильтров рекомендуется проводить санитарную обработку системы.

    Дезинфекция системы

    После извлечения из системы всех фильтров, очистки корпусов, опорожнения бака и открытия крана…

    1. Добавьте 1 галлон воды в чистое ведро.
    2. Добавьте 1 чайную ложку бытового отбеливателя без запаха.
    3. Добавьте 1 чашку этого раствора в каждый корпус фильтра.
    4. Затяните раствором корпуса фильтров на узле обратного осмоса.
    5. Соедините корпус мембраны и подающую трубку.
    6. Откройте клапан резервуара и клапан давления подачи.
    7. Дайте воде заполнить узел корпуса обратного осмоса, пока вода не пойдет из крана.
    8. Закрыть кран.
    9. Дайте воде стечь в течение 5 минут.
    10. Отключение давления подачи.
    11. Дайте раствору постоять 30 минут.
    12. Откройте кран и дайте системе слить воду.
    13. Перед установкой новых фильтров и мембран удалите воду из корпусов.
    14. Установите новые фильтры, затяните корпуса и подсоедините все соединения трубок.
    15. Откройте клапан давления подачи и проверьте наличие утечек.
    16. Дайте системе заполнить бак водой.
    17. Запустите 2 цикла для слива дезинфицирующего раствора перед использованием воды.

    Поиск и устранение неисправностей

    Системы обратного осмоса

    очень чувствительны к давлению и температуре. Мембраны обратного осмоса всегда работают лучше при более высоких давлениях. Они производят больше воды, быстрее и лучшего качества при высоком давлении. Подавляющее большинство проблем с системами обратного осмоса возникают из-за низкого давления.Последствия низкого давления включают постоянное стекание воды в канализацию, медленное производство воды и низкий объем воды в резервуаре для хранения. В этих случаях, когда существует низкое давление, потребуется бустерный насос.

    На следующей странице представлена ​​таблица, показывающая рабочие характеристики мембран обратного осмоса в диапазоне температур и давлений. Мембраны испытываются при давлении 65 фунтов на квадратный дюйм и температуре 77 градусов. При каждом постепенном изменении любой из переменных характеристики мембраны соответственно изменяются.Более высокое давление увеличивает производительность и наоборот.

    Для устранения неполадок в плохо работающей системе обратного осмоса потребуется точное измерение давления и температуры воды. Для этого потребуется манометр, чтобы точно определить, какое давление воды питает мембрану. Описания давления воды, такие как хорошее, высокое или сильное, к сожалению, не помогают в диагностике системы обратного осмоса.

    Посмотреть эту таблицу отдельно

    Таблица давления и температуры

    Температура °F 35 фунтов на квадратный дюйм 40 фунтов на квадратный дюйм 45 фунтов на квадратный дюйм 50 фунтов на квадратный дюйм 55 фунтов на квадратный дюйм 60 фунтов на квадратный дюйм 65 фунтов на квадратный дюйм 70 фунтов на квадратный дюйм 75 фунтов на квадратный дюйм 80 фунтов на квадратный дюйм 85 фунтов на квадратный дюйм 90 пси 95 пси 100 пси 105 фунтов на квадратный дюйм 110 пси
    45° 0. 2321 0,2653 0,2985 0,3316 0,3648 0,3979 0,4311 0,4643 0,4974 0,5306 0,5638 0,5969 0,6301 0,6632 0,6964 0,7296
    46° 0.2417 0,2762 0,3108 0,3453 0,3798 0,4144 0,4489 0,4834 0,5179 0,5525 0,5870 0,6215 0,6561 0,6906 0,7251 0,7597
    47° 0.2513 0,2872 0,3231 0,3590 0,3949 0,4308 0,4667 0,5026 0,5385 0,5744 0,6103 0,6462 0,6821 0,7179 0,7538 0,7897
    48° 0.2609 0,2981 0,3354 0,3726 0,4099 0,4472 0,4844 0,5217 0,5590 0,5962 0,6335 0,6708 0,7080 0,7453 0,7826 0,8198
    49° 0. 2704 0,3091 0,3477 0,3863 0,4250 0,4636 0,5022 0,5409 0,5795 0,6181 0,6568 0,6954 0,7340 0,7726 0,8113 0,8499
    50° 0.2800 0,3200 0,3600 0,4000 0,4400 0,4800 0,5200 0,5600 0,6000 0,6400 0,6800 0,7200 0,7600 0,8000 0,8400 0,8800
    51° 0.2896 0,3309 0,3723 0,4137 0,4550 0,4964 0,5378 0,5791 0,6205 0,6619 0,7032 0,7446 0,7860 0,8274 0,8687 0,9101
    52° 0.2991 0,3419 0,3846 0,4274 0,4701 0,5128 0,5556 0,5983 0,6410 0,6838 0,7265 0,7692 0,8120 0,8547 0,8974 0,9402
    53° 0. 3087 0,3528 0,3969 0,4410 0,4851 0,5292 0,5733 0,6174 0,6615 0,7056 0,7497 0,7938 0,8379 0,8821 0,9262 0,9703
    54° 0.3183 0,3638 0,4092 0,4547 0,5002 0,5456 0,5911 0,6366 0,6821 0,7275 0,7730 0,8185 0,8639 0,9094 0,9549 1.0003
    55° 0.3279 0,3747 0,4215 0,4684 0,5152 0,5621 0,6089 0,6557 0,7026 0,7494 0,7962 0,8431 0,8899 0,9368 0,9836 1.0304
    56° 0.3374 0,3856 0,4338 0,4821 0,5303 0,5785 0,6267 0,6749 0,7231 0,7713 0,8195 0,8677 0,9159 0,9641 1. 0123 1.0605
    57° 0.3470 0,3966 0,4462 0,4957 0,5453 0,5949 0,6444 0,6940 0,7436 0,7932 0,8427 0,8923 0,9419 0,9915 1.0410 1.0906
    58° 0.3566 0,4075 0,4585 0,5094 0,5603 0,6113 0,6622 0,7132 0,7641 0,8150 0,8660 0,9169 0,9679 1.0188 1.0697 1.1207
    59° 0.3662 0,4185 0,4708 0,5231 0,5754 0,6277 0,6800 0,7323 0,7846 0,8369 0,8892 0,9415 0,9938 1.0462 1.0985 1. 1508
    60° 0.3757 0,4294 0,4831 0,5368 0,5904 0,6441 0,6978 0,7515 0,8051 0,8588 0,9125 0,9662 1.0198 1.0735 1.1272 1.1809
    61° 0.3853 0,4403 0,4954 0,5504 0,6055 0,6605 0,7156 0,7706 0,8256 0,8807 0,9357 0,9908 1.0458 1.1009 1.1559 1.2109
    62° 0.3949 0,4513 0,5077 0,5641 0,6205 0,6769 0,7333 0,7897 0,8462 0,9026 0,9590 1.0154 1.0718 1.1282 1.1846 1.2410
    63° 0. 4044 0,4622 0,5200 0,5778 0,6356 0,6933 0,7511 0,8089 0,8667 0,9244 0,9822 1.0400 1.0978 1.1556 1.2133 1.2711
    64° 0.4140 0,4732 0,5323 0,5915 0,6506 0,7097 0,7689 0,8280 0,8872 0,9463 1.0055 1.0646 1.1238 1.1829 1.2421 1.3012
    65° 0.4236 0,4841 0,5446 0,6051 0,6656 0,7262 0,7867 0,8472 0,9077 0,9682 1.0287 1.0892 1.1497 1.2103 1.2708 1.3313
    66° 0.4332 0,4950 0,5569 0,6188 0,6807 0,7426 0,8044 0,8663 0,9282 0,9901 1. 0520 1.1138 1.1757 1,2376 1.2995 1.3614
    67° 0.4427 0,5060 0,5692 0,6325 0,6957 0,7590 0,8222 0,8855 0,9487 1.0120 1.0752 1.1385 1.2017 1,2650 1.3282 1.3915
    68° 0.4523 0,5169 0,5815 0,6462 0,7108 0,7754 0,8400 0,9046 0,9692 1.0338 1.0985 1.1631 1,2277 1,2923 1,3569 1.4215
    69° 0.4619 0,5279 0,5938 0,6598 0,7258 0,7918 0,8578 0,9238 0,9897 1.0557 1.1217 1. 1877 1,2537 1.3197 1,3856 1.4516
    70° 0.4715 0,5388 0,6062 0,6735 0,7409 0,8082 0,8756 0,9429 1.0103 1.0776 1.1450 1.2123 1,2797 1.3470 1.4144 1.4817
    71° 0.4810 0,5497 0,6185 0,6872 0,7559 0,8246 0,8933 0,9621 1.0308 1.0995 1.1682 1,2369 1.3056 1,3744 1.4431 1,5118
    72° 0.4906 0,5607 0,6308 0,7009 0,7709 0,8410 0,9111 0,9812 1.0513 1.1214 1.1915 1,2615 1. 3316 1.4017 1,4718 1,5419
    73° 0.5002 0,5716 0,6431 0,7145 0,7860 0,8574 0,9289 1.0003 1.0718 1.1432 1.2147 1,2862 1,3576 1.4291 1.5005 1,5720
    74° 0.5097 0,5826 0,6554 0,7282 0,8010 0,8738 0,9467 1.0195 1.0923 1.1651 1,2379 1.3108 1,3836 1.4564 1,5292 1.6021
    75° 0.5193 0,5935 0,6677 0,7419 0,8161 0,8903 0,9644 1.0386 1.1128 1.1870 1,2612 1.3354 1.4096 1. 4838 1,5579 1,6321
    76° 0.5289 0,6044 0,6800 0,7556 0,8311 0,9067 0,9822 1.0578 1.1333 1.2089 1.2844 1.3600 1.4356 1.5111 1,5867 1,6622
    77° 0.5385 0,6154 0,6923 0,7692 0,8462 0,9231 1.0000 1.0769 1.1538 1.2308 1.3077 1.3846 1.4615 1,5385 1,6154 1,6923
    78° 0.5480 0,6263 0,7046 0,7829 0,8612 0,9395 1.0178 1.0961 1.1744 1,2526 1.3309 1.4092 1.4875 1,5658 1,6441 1,7224
    79° 0. 5576 0,6373 0,7169 0,7966 0,8762 0,9559 1.0356 1.1152 1.1949 1,2745 1.3542 1.4338 1,5135 1,5932 1,6728 1,7525
    80° 0.5672 0,6482 0,7292 0,8103 0,8913 0,9723 1.0533 1.1344 1.2154 1,2964 1,3774 1,4585 1,5395 1.6205 1.7015 1,7826
    81° 0.5768 0,6591 0,7415 0,8239 0,9063 0,9887 1.0711 1.1535 1.2359 1.3183 1.4007 1.4831 1,5655 1,6479 1.7303 1,8126
    82° 0.5863 0,6701 0,7538 0,8376 0,9214 1. 0051 1.0889 1.1726 1,2564 1.3402 1.4239 1,5077 1,5915 1,6752 1,7590 1,8427
    83° 0.5959 0,6810 0,7662 0,8513 0,9364 1.0215 1.1067 1.1918 1,2769 1.3621 1.4472 1,5323 1,6174 1.7026 1,7877 1,8728
    84° 0.6055 0,6920 0,7785 0,8650 0,9515 1.0379 1.1244 1.2109 1,2974 1,3839 1.4704 1,5569 1,6434 1,7299 1,8164 1.9029
    85° 0.6150 0,7029 0,7908 0,8786 0,9665 1.0544 1. 1422 1.2301 1.3179 1.4058 1,4937 1,5815 1,6694 1,7573 1,8451 1,9330
    86° 0.6246 0,7138 0,8031 0,8923 0,9815 1.0708 1.1600 1.2492 1.3385 1.4277 1,5169 1,6062 1,6954 1,7846 1,8738 1,9631
    87° 0.6342 0,7248 0,8154 0,9060 0,9966 1.0872 1.1778 1,2684 1.3590 1.4496 1.5402 1.6308 1,7214 1.8120 1,9026 1,9932
    88° 0.6438 0,7357 0,8277 0,9197 1.0116 1.1036 1.1956 1,2875 1,3795 1. 4715 1,5634 1,6554 1,7474 1,8393 1,9313 2,0232
    89° 0.6533 0,7467 0,8400 0,9333 1.0267 1.1200 1.2133 1.3067 1.4000 1,4933 1,5867 1.6800 1,7733 1,8667 1,9600 2,0533
    90° 0.6629 0,7576 0,8523 0,9470 1.0417 1.1364 1.2311 1,3258 1.4205 1,5152 1,6099 1.7046 1,7993 1,8940 1,9887 2.0834
    91° 0.6725 0,7685 0,8646 0,9607 1.0568 1.1528 1,2489 1.3450 1.4410 1,5371 1,6332 1,7292 1,8253 1,9214 2. 0174 2.1135
    92° 0.6821 0,7795 0,8769 0,9744 1.0718 1.1692 1,2667 1.3641 1.4615 1,5590 1,6564 1,7538 1,8513 1,9487 2.0462 2,1436
    93° 0.6916 0,7904 0,8892 0,9880 1.0868 1.1856 1.2844 1.3832 1.4821 1,5809 1,6797 1,7785 1,8773 1,9761 2.0749 2,1737
    94° 0.7012 0,8014 0,9015 1.0017 1.1019 1.2021 1.3022 1.4024 1,5026 1,6027 1.7029 1.8031 1.9032 2.0034 2.1036 2,2038
    95° 0. 7108 0,8123 0,9138 1.0154 1.1169 1.2185 1.3200 1.4215 1,5231 1,6246 1,7262 1,8277 1,9292 2.0308 2,1323 2,2338

    Схемы обратного осмоса в разобранном виде

    Схема обратного осмоса в разобранном виде

    Схема обратного осмоса в разобранном виде с бустерным насосом

    Схема обратного осмоса в разобранном виде с нагнетательным насосом

    Схема обратного осмоса в разобранном виде с насосом пермеата

    Другие ресурсы

    Системы обратного осмоса могут удалять загрязняющие вещества, которые являются вредными для здоровья и, возможно, смертельными, благодаря сочетанию гранулированного активированного угля, угольного блока и фильтрации осадка, а также тонкопленочных мембран.

    Диаграмма, показывающая размеры известных объектов и частиц, проиллюстрированная размером микрометра (микрона).

    См. сравнительную таблицу для удаления частиц тонкопленочных мембран, используемых в системах обратного осмоса.

    Комплект сантехники для подземного бассейна: как установить водопровод в бассейне

    Сантехника в подземном бассейне — довольно простая вещь, но ее нетрудно испортить — если у вас нет плана и вы действуете осторожно.Последнее, что вам нужно, это иметь протечку под землей из-за плохого клеевого соединения, или не приклеенного шлицевого фитинга, или резьбового фитинга без герметика.

    Большинство наших покупателей комплектов для подземных бассейнов своими руками делают сантехнику самостоятельно или за них это сделает работник; нет необходимости нанимать профессионального сантехника. Прежде чем мы углубимся в детали того, как установить подземный бассейн, давайте определимся, что, где и когда.

    Водопровод для бассейнов – это трубы, проложенные под землей и соединяющие бассейн с фильтрующим оборудованием.Всасывающие линии, скиммер и главный слив представляют собой две трубы, которые соединяются с насосом бассейна через трехходовой клапан. Возвратная линия – это труба, по которой вода от фильтра бассейна поступает обратно к стенным обратным впускным отверстиям. Другие водопроводные линии могут быть подключены к ступенчатым форсункам, линии очистки бассейна или фонтанам и водным объектам. Сантехнические работы в бассейне выполняются после возведения стен бассейна, примерно в середине процесса.

    Кабелепровод или труба, по которой подается питание к подводному светильнику для бассейна, также является частью водопровода бассейна, поэтому мы коснемся и этого.И сантехника, которую вы выполняете на площадке для оборудования, подключая насос, фильтр, нагреватель, хлоратор, является еще одной важной частью сантехники бассейна, которую мы рассмотрим ниже.

    Как установить водопровод в подземный бассейн

    – Список расходных материалов и материалов

    Сделайте замеры, в первую очередь – от площадки для оборудования до скиммера, магистрального слива, обратки и любых других сантехнических коммуникаций. Ваши всасывающие трубы (скиммер, главный водосток) обычно выходят на одну сторону площадки для оборудования, а возвратные трубы выходят из-под земли на другой стороне площадки.Если вы еще не построили стены бассейна на этом этапе, сделайте все возможное, чтобы определить место, но прежде чем начать отвес, измерьте еще раз, чтобы убедиться, что у вас не хватает труб или фитингов.

    Наши комплекты для бассейнов включают:

    • 100 футов – 1,5 дюйма, гибкая труба Sch 40
    • Тройник 4 – 1,5″
    • 5 – 1,5″ 90 фитингов
    • Муфты 4-1,5″
    • Адаптеры с наружной резьбой 4 – 1,5″
    • 4 – Уличное колено 1,5″
    • 2 – 1,5-дюймовые 3-ходовые клапаны
    • 2 – 1.5-дюймовые соединения
    • 1 кварта Ultra Grip Blue
    • 1 кварта Фиолетовая грунтовка
    • Тефлоновая лента

    Комплекты для плавательных бассейнов поставляются со всем, что вам нужно для установки подземного бассейна, но если ваша площадка расположена далеко от бассейна, или если вы добавляете очиститель или линию фонтана, дополнительные ступенчатые форсунки или водную линию с горкой – вам понадобится больше труб, фитингов из ПВХ и клапанов.

    При измерении трубопроводов не забудьте добавить вертикальное необходимое количество труб, а также трубы, фитинги и клапаны, необходимые над землей , для подключения водопровода бассейна к оборудованию бассейна.

    Другие расходные материалы, которые вам понадобятся, включают измерительную  рулетку , электрическую  пилу , сабельную или лобзиковую, с несколькими острыми лезвиями. Ткань Emory или наждачная бумага можно использовать для сглаживания заусенцев после резки трубы. Тефлоновая лента и силикон используются для резьбовых соединений. Мне нравится иметь под рукой тряпку , чтобы быстро вытирать любой клей, который может вытекать, и стекать по трубе, чтобы она выглядела опрятнее.

    Различия между Sch 20, Sch 40 и Sch 80

    Относится к толщине стенки трубы.Sch означает Расписание. Труба с маркировкой Schedule 20 будет иметь толщину 0,100 дюйма, а труба Sch 40 будет иметь толщину стенки 0,150 дюйма. Труба Schedule 80 представляет собой серый ПВХ со стенкой 0,200 мм. Фитинги Sch 80 можно использовать на насосах и фильтрах, если вы столкнулись с проблемой плавления, усадки и протечек фитингов Sch 40. Труба Sch 20 не должна использоваться в водопроводе бассейнов или трубопроводах под давлением, стандартом является Schedule 40.

    6 часто используемых фитингов из ПВХ

    1. Муфта — Используется для соединения двух секций трубы.
    2. 90  – Угловой фитинг, поворачивает трубу на 90 градусов.
    3. 45  – Полуколено, поворачивает трубу на 45 градусов.
    4. MTA — переходник с наружной резьбой, наружная резьба x скользящая
    5. FTA  – Адаптер с внутренней резьбой, внутренняя резьба x скользящая
    6. Тройник  – 3-ходовой фитинг, 1 вход, 2 выхода.

    Прокладка трубопровода для освещения бассейна

    Для кабелепровода, который используется для подачи силовых проводов к светильнику бассейна, вам понадобится серый кабелепровод диаметром 3/4″, который вы можете купить отрезками по 10 футов. У них есть муфты, встроенные в концы, но вам может понадобиться купить несколько фитингов 90 или 45. Кабелепровод можно нагреть и осторожно согнуть с помощью небольшой паяльной лампы, чтобы пройти плавные повороты.

    Ваш трубопровод должен быть проложен от распределительной коробки бассейна к нише освещения бассейна, которая крепится к стене бассейна. Распределительная коробка может быть расположена на площадке для оборудования, если она находится близко к светильнику бассейна, или распределительная коробка может быть установлена ​​ближе к светильнику бассейна, чтобы соответствовать шнуру освещения бассейна длиной 50 футов. J-box не может быть ближе 10 футов от бассейна и должен быть на 18 дюймов выше уровня воды в бассейне, как показано на этом изображении.

    Проложите кабелепровод от ниши освещения бассейна к распределительной коробке, где шнур освещения бассейна соединяется со шнуром питания от коробки выключателя, который также должен быть заключен в электрический кабелепровод, жесткий или гибкий.

    Обратная засыпка траншей

    Я люблю ждать, чтобы засыпать траншеи, пока у нас не заработают насос для бассейна и фильтр; это мой метод проверки давления. Лайнер входит в воду, и бассейн наполняется. Затем устанавливаем лицевые панели и заливаем линии.Дайте системе поработать сутки, и если вы не увидите мокрых пятен на сухом грунте, то мы готовы к обратной засыпке вокруг бассейна, и в траншеях для труб. Аккуратно заполните и уплотните почву, чтобы не оказывать давления на подземные трубы и фитинги. Полейте почву вокруг труб, чтобы убедиться, что грязь не попала под них, для поддержки.

    Советы по созданию хорошего клеевого соединения

    • Сделайте прямые разрезы поперек трубы.
    • Удалите шероховатости или заусенцы на трубе.
    • Используйте грунтовку непосредственно перед наклеиванием на трубу и фитинг.
    • Нанесите большое количество клея Fresh на трубы и фитинги.
    • Используйте только глубокую муфту, напорные фитинги – Sch 40
    • Сожмите вместе и удерживайте в течение 20 секунд после склеивания.

    Когда вы дойдете до этапа монтажа подземного бассейна, эксперты по бассейну SPP всегда будут рядом с вами, готовые ответить на любые вопросы или проблемы или просто просмотреть план и имеющиеся материалы.

    Как установить водопровод в подземный бассейн

    Продолжая нашу серию статей о том, как построить подземный бассейн, мы подошли к этапу водопровода вашего бассейна, чтобы соединить всасывающую и возвратную арматуру бассейна с фильтром и насосной системой.На этом этапе бассейн выкапывается, стены возводятся, а насос и система фильтрации устанавливаются на ровной плите из бетона или обработанной под давлением древесины.

    Существуют различные типы трубопроводов, которые можно использовать для водопровода в подземном бассейне. Наиболее популярной является труба из ПВХ сортамента 40. Труба Schedule 40 доступна в рулонах из гибкого ПВХ или в виде жестких стержней длиной 10 или 20 футов. Можно использовать трубу Black Poly, которая также продается в рулонах. В черной полипропиленовой трубе для соединения с бассейном и оборудованием будут использоваться зазубренные фитинговые вставки и хомуты, а не клееные фитинги из ПВХ.

    Наиболее часто используемой трубой для строительства подземных бассейнов является 100-футовый рулон гибкой трубы из ПВХ (диаметром 1,5 дюйма). Наличие непрерывного рулона облегчает закручивание вокруг углов, и вам потребуется меньше соединителей. Если вы приобрели комплект для заглубленного бассейна в In The Swim, комплекты для бассейна Deluxe или Deluxe Plus поставляются со всем необходимым для погружения в бассейн.

    Комплект труб и фитингов SPP включает:

    • Гибкий шланг 1-1/2″ x 100 футов Schedule 40 (1)
    • Белый тройник из ПВХ 1-1/2″ (4)
    • 1-1/2″ ПВХ Колено 90 градусов белого цвета (5)
    • Белая муфта из ПВХ 1-1/2″ (4)
    • Адаптер с наружной резьбой 1-1/2″ (4)
    • Уличное колено 1-1/2″ из ПВХ под углом 90 градусов (4)
    • Уличное колено 1-1/2″ из ПВХ под углом 90 градусов (4)
    • 1 кварта Ultra Grip Blue Cement
    • 1 кварта фиолетового праймера

    Также включены в наши комплекты для подземных бассейнов: два 1-1/2″, 3-ходовых клапана Jandy и комплект сантехники для бассейна Hayward (широкогорлый скиммер, удлинительная муфта, вакуумная пластина, 2 обратки, 2 главных дренажа VGB). С этими расходными материалами вы готовы приступить к сантехнике в своем подземном бассейне!

    Монтаж основных стоков:

    Новые законы о безопасности основного дренажа требуют использования двойного основного дренажа, чтобы предотвратить застревание в одном основном дренаже. Выкопайте маленькую яму внизу в центре пола и поместите 2 основных водостока на расстоянии 3 фута друг от друга. Пропустите кусок трубы между двумя стоками с тройником посередине трубы. От тройника подсоедините трубу, которая будет проходить через откос глубокого конца под стеной.Оказавшись снаружи стены, протяните эту трубу до самого конца к фильтрующему насосу. Не рекомендуется подсоединять основную сливную трубу к скиммеру; этот метод не позволит вам самостоятельно регулировать всасывание магистрального слива и скиммеров.

    Подключение к скиммеру:

    Если вы еще этого не сделали, подсоедините широкогорлый скиммер Hayward к стеновой панели с помощью выреза. Подсоедините трубу к заднему отверстию скиммера, оставьте переднее отверстие заглушенным. Используйте тефлоновую ленту и силиконовый герметик на фитинге и надежно затяните, но не затягивайте слишком сильно, так как вы рискуете треснуть корпус скиммера.Подсоедините трубу к фитингу на дне скиммера и верните эту трубу к фильтрующему насосу.

    В нижней части каждого скиммера есть 2-дюймовые отверстия, одно из которых (обычно переднее) закрывается заглушкой из ПВХ, входящей в комплект скиммера. Обязательно используйте тефлоновую ленту и немного герметика для труб или силикона, чтобы предотвратить утечку. В другое отверстие скиммера ввинтите соединитель трубы из ПВХ и приклейте трубку скиммера к фитингу.

    Следующим шагом является подключение линии скиммера и основной дренажной линии к насосу.Установите фитинг MTA (адаптер с наружной резьбой) в передний порт насоса для бассейна. Используйте подходящий герметик для резьбы, чтобы не было утечек воздуха. После установки МТА вклейте в фитинг кусок жесткой ПВХ-трубы диаметром 6-12 дюймов. Приклейте другой конец к порту с надписью «Inlet» на одном из трехходовых клапанов Jandy. Один и два других боковых порта, приклейте 1-1/2″ Street Elbows, с отверстием, направленным вниз к земле. Наконец, подсоедините трубу от скиммера и основного водостока к этим двум уличным локтям.

    Некоторые люди, строящие свой собственный бассейн, используют жесткий ПВХ для труб, которые видны над землей, что выглядит немного лучше и может обеспечить более жесткую поддержку. Если вы хотите сделать то же самое, отрежьте гибкую трубу на дне траншеи и вклейте ее в коленчатый фитинг SlipxSlip, который направлен вверх к уличному колену, которое вы приклеили к клапану Jandy. Между этими двумя коленчатыми фитингами используйте кусок жесткого ПВХ сортамента 40. Отрезки жесткого ПВХ можно купить в любом магазине товаров для дома или в магазине сантехники.

    Санитарно-технические работы:

    24-дюймовый песчаный фильтр, входящий в комплекты Deluxe для подземных бассейнов, будет иметь многопортовый клапан, который устанавливается в верхней части резервуара фильтра. Этот клапан имеет 3 порта, один с пометкой «Насос» — подсоедините трубу от насоса бассейна к этому порту, а другой с пометкой «Возврат» — подсоедините трубу от этого порта к порту с пометкой «Вход» на другом 3-ходовом клапане Jandy. Использование жесткой трубы для этих соединений будет выглядеть лучше, но не обязательно.

    Выйдя из 3-ходового клапана Jandy, в 3 и 9 часов, вы снова приклеите два уличных локтя, направленных прямо к земле.Приклейте два одинаковых отрезка жесткого ПВХ в эти уличные локти, а с другой стороны — в два скользящих локтя. Затем приклейте гибкую трубу к другой стороне отводов и проложите трубу туда, где расположены две обратки, обычно на противоположных сторонах или концах бассейна. Из вашей системы фильтров выберите кратчайший маршрут вокруг бассейна, чтобы добраться до стены.

    Если у вас более двух возвратных или двух всасывающих линий, вы можете добавить еще один клапан, либо шаровой, либо клапан Jandy, на возвратный или всасывающий коллектор.Использование клапана важно на каждой линии, чтобы у вас был максимальный контроль над тем, где и как течет ваша вода.

    Сантехника нагревателя бассейна:

    Если у вас есть нагреватель для бассейна, вы должны выполнить сантехнику обратной стороны немного по-другому. Мы проложим обратную сторону таким же образом, за исключением того, что выходя из порта многопортового клапана, обозначенного «Return», мы сначала запускаем трубу в нагреватель и из него. От вашего фильтра к вашему нагревателю (или тепловому насосу), а затем из нагревателя к обратному клапану Jandy Valve, где вода разделяется на две отдельные возвратные линии, идущие обратно – «возвращаясь» в бассейн.

    Сантехника Другое оборудование для бассейнов:

    Наши комплекты для бассейнов Deluxe включают автономный дозатор химикатов. Для установки достаточно просверлить 2 небольших отверстия в обратке. Если вы устанавливаете систему хлорирования соленой воды или встроенный дозатор химикатов, вы должны установить эти после фильтра и после любого нагревателя для бассейна на обратной линии — перед обратным клапаном Jandy Valve.

    Если вы добавите какие-либо водные элементы, такие как водопад или палубные форсунки, или оборудование, такое как горка или очиститель бассейна с напорной (возвратной) стороной, вода также будет подаваться с обратной стороны. Как правило, тройник устанавливается на обратной линии с клапаном под тройником, чтобы контролировать, сколько воды подается или перекачивается в устройство. В качестве альтернативы вместо тройника и 2-ходового клапана можно установить еще один 3-ходовой клапан Jandy для контроля количества воды, подаваемой на другое оборудование.

    Сантехника с черной полипропиленовой трубой:

    Черная полиэтиленовая труба

    может быть приобретена в длинных рулонах и соединена вместе с помощью зазубренных вставных фитингов из ПВХ, которые закреплены хомутами из нержавеющей стали вокруг трубы.Перед установкой фитинга нанесите на фитинг с зазубринами смазку для труб и глубоко вставьте фитинг в трубу. Дважды зажмите трубу над фитингом двумя хомутами, идущими в противоположных направлениях. Надежно затяните с помощью гаечного ключа, затем слегка нагрейте трубу горелкой. Пока все еще горячее, снова затяните зажимы, чтобы улучшить уплотнение.

    Труба

    Black Poly не склеивается, как труба из ПВХ. Из-за этого соединения с большей вероятностью будут вызывать проблемы с утечкой через годы. Вот почему некоторые строители насмехаются над идеей использования труб Black Poly.Однако, если вы решите использовать Black Poly, постарайтесь использовать как можно меньше подземных соединительных фитингов, чтобы уменьшить эту вероятность. Преимущество трубы Black Poly в том, что ее можно приобрести дешевле, чем трубу из ПВХ. Это может сэкономить несколько сотен долларов при установке больших бассейнов.

    Как описано выше, некоторые строители подземных бассейнов своими руками будут использовать Black Poly под землей, вплоть до площадки для оборудования, а затем выйдут из-под земли с жестким ПВХ сортамента 40 для более надежной и профессионально выглядящей установки системы фильтрации.

    Испытание трубопровода под давлением в бассейне:

    Если вы хотите быть уверены, что сантехника в вашем бассейне была выполнена качественно, без утечек – перед засыпкой труб вы можете опрессовать сантехнику. Это делается после завершения всех сантехнических подключений, включая трубопровод системы фильтрации. Дайте клею высохнуть в течение 24 часов.

    У строителей обычно есть самодельный стержень для измерения давления из ПВХ с манометром. Он подключается к скиммеру, а затем все остальные порты (основной слив, возврат и т. д.) закрываются в бассейне с помощью резиновых расширительных заглушек.Более простой способ, чем создание нажимного стержня, – это купить Drain King. Доступный в большинстве магазинов для дома, вы подключаете его к садовому шлангу и вставляете в скиммер. Заглушите слив и обратку, откройте все вентили. Откройте воздухоотводчик на фильтре, чтобы воздух вышел. Включите садовый шланг, и водопровод наполнится водой. Внимательно проверьте весь участок водопровода на наличие утечек. Он должен быть водонепроницаемым, не должно быть обнаружено ни капли. Поздравляю, теперь вы можете засыпать трубу и стены.

    Наши комплекты для заглубленных бассейнов поставляются со стартовым сантехническим комплектом. Мы предоставляем вам клапаны, соединения, различные фитинги из ПВХ сортамента 40 и 100 футов гибкой трубы сортамента 40. В некоторых случаях вам может понадобиться дополнительная труба, в зависимости от размера бассейна, количества обраток и скиммеров, а также любых других водоемов, которые вы планируете, а также расстояния до оборудования бассейна. Дополнительную трубу можно заказать во время покупки комплекта для бассейна и доставить вместе с комплектом, или вы можете получить дополнительную трубу на месте, из гибкого или жесткого ПВХ.

    Гибкая или жесткая труба из ПВХ?

    С трубой

    Flex работать намного проще; он ложится ровно в траншеи и делает повороты без использования фитингов, ограничивающих поток. Он также более полно уплотняется в почве и с меньшей вероятностью разрушается при уплотнении. Труба из жесткого ПВХ более устойчива к химическому разложению и устойчива к проблемам с уховертками в почве.

    Многие из наших клиентов используют жесткий ПВХ там, где труба выходит из-под земли, и используют гибкую трубу для подземного водопровода. Соединение оборудования с помощью жесткого ПВХ над землей выглядит более аккуратно и снижает вероятность перемещения оборудования.

    1,5-дюймовая или 2-дюймовая труба из ПВХ?

    Если вы переходите на насос с регулируемой скоростью и фильтр с портами 2 дюйма, рекомендуется увеличить размер трубы до 2 дюймов вместо стандартной трубы 1,5 дюйма. Насосы с регулируемой скоростью нуждаются в 2-дюймовой трубе, чтобы обеспечить лучший поток и максимальную экономию средств, поэтому вы покупаете насос с переменной скоростью. Большие водные объекты или мощные гидромассажные форсунки — еще одна область, где можно использовать 2-дюймовую трубу.

    Сантехнический желоб для бассейна

    Когда ваш бассейн выкапывается, попросите оператора выкопать траншею от бассейна до места, где будет находиться ваше оборудование для бассейна (площадка для вашего оборудования). Это избавит вас от необходимости копать вручную траншею для водопровода после того, как машина покинет ваш двор. Убедитесь, что он не менее 2 футов в ширину и не менее 2 футов в глубину. Это обеспечит достаточно места для размещения всех водопроводных линий вашего бассейна, а также электрических кабелепроводов.

    На какую глубину следует закапывать водопроводные трубы бассейна?

    Ваши водопроводные линии должны быть на глубине около 2 футов под землей, чтобы защитить их от проскальзывания и смещения грунта на поверхности, а также от отрицательных температур.Если ваш бассейн находится на юге США, где редко бывают отрицательные температуры, вы можете закопать трубы для бассейна немного мельче, но если вы можете углубиться, это всегда хорошая идея. И не забудьте позвонить в местную службу Dig Safe, чтобы пометить ваши инженерные коммуникации (бесплатно), прежде чем начинать копать на заднем дворе.

    Если вы находитесь в холодном климате, вам необходимо подготовить к зиме свои линии и оборудование до того, как наступят отрицательные температуры. Это делается путем продувки линий и оборудования с помощью небольшого компрессора или пылесоса. После того, как линии очищены от воды, обратки и скиммеры в бассейне затыкаются, чтобы вода не попадала в трубы зимой.

    Подключение насоса и фильтра к бассейну

    Подсоединение оборудования к сети

    • Разместите оборудование в пространстве, чтобы обеспечить вентиляцию и удобство обслуживания.
    • Все трубы, выходящие из земли, должны иметь одинаковую высоту.
    • Используйте как можно меньше 90-х, чтобы уменьшить сопротивление.
    • Оставьте место для будущего расширения.
    • Можно проложить трубу впрок, заглушив на площадке.
    • Проведите сантехнику подальше от электрощита.

    Площадка для вашего оборудования предпочтительно представляет собой железобетонную плиту из стали, но также можно использовать салазки HVAC для тяжелых условий эксплуатации, установленные на 4-дюймовом гравийном основании. Разместите насос, фильтр, нагреватель и т. д. на панели оборудования в логическом порядке, оставив достаточно места для будущего ремонта или обслуживания. Также имейте в виду любые коды, которые могут существовать для размещения. Нагреватели или тепловые насосы предъявляют особые требования к установке.

    Теперь, когда все ваши линии проложены от бассейна к площадке, пришло время начать подключение к вашему оборудованию. Начнем с помпы. В передней части насоса установите штуцер из ПВХ (не показан), а от него подсоедините короткий отрезок трубы к 3-ходовому клапану Jandy. Штуцеры  полезны для простого снятия насоса для обслуживания или зимнего хранения в помещении. Обратные клапаны  при желании можно использовать; они особенно полезны, если насос и фильтр расположены на высоте более 12 дюймов над уровнем воды.

    Очистите и приклейте основную сливную трубу к одной стороне клапана, а скиммер к другой стороне клапана. При наличии двух скиммеров используется второй трехходовой клапан  , как показано на приведенной выше схеме водопровода бассейна. После насоса установите штуцер, а затем подключитесь к входному отверстию фильтра вашего бассейна. Если у вас есть какие-либо другие аксессуары, которые вы подключаете к следующему от фильтра после установки соединения, а затем к нагревателю, тепловому насосу, солевой системе или чему-либо еще, то оттуда к 3-ходовому клапану Jandy.С одной стороны клапана идут ваши ступенчатые форсунки, а с другой стороны идут ваши возвратные фитинги.

    Сантехника для бассейнов

    При вклеивании труб из ПВХ для бассейнов в муфты, штуцеры, клапаны или другие фитинги или соединители правильным способом является очистка внутренней части фитинга и внешней стороны трубы, ее тщательное выравнивание и очистка грунтовкой для ПВХ. Хорошее эмпирическое правило — чистить его до тех пор, пока вы больше не увидите никаких надписей (или грязи), чтобы вы знали, что он чистый. В течение 15 секунд после очистки нанесите обильный слой свежего клея ПВХ на внутреннюю часть фитинга и внешнюю часть трубы.Полностью вставьте трубу в фитинг, слегка повернув ее, и удерживайте в течение 30 секунд, прежде чем отпустить.

    Резьбовые фитинги требуют особой осторожности во избежание трещин и утечек. Используйте 3-4 витка тефлоновой ленты по часовой стрелке вокруг фитингов с наружной резьбой. Для дополнительной безопасности сначала нанесите на резьбу тонкий слой силикона или смазочного материала для труб, а затем обмотайте их тефлоновой лентой. При затягивании резьбовых соединений в насосах, фильтрах, нагревателях, хлораторах… будьте осторожны, не затягивайте слишком сильно, а закручивайте только на 1-2 оборота от руки.

    Наконечники для бассейнов

    • Составьте схему сантехники, дважды отмерьте, один раз отрежьте и сначала соедините все насухо, прежде чем склеивать трубы и фитинги.
    • Используйте как можно меньше 90-х и 45-х, чтобы максимально снизить общее сопротивление системы. Убрать ненужные повороты в сантехнике.
    • Наземные трубы должны поддерживаться и оставлять место для обслуживания оборудования и перемещения без повреждения труб.
    • Оставьте не менее 6 дюймов прозрачной прямой трубы с обеих сторон любого установленного оборудования.
    • Отвод по порядку от насоса к фильтру, нагревателю, хлоратору или солевой системе.
    • Избегайте водопроводных петель, в которых может скапливаться ледяная вода.
    • Сделайте прямые пропилы в трубах острой ножовкой или сабельной пилой.
    • Удалите заусенцы с трубы после резки с помощью грубой наждачной бумаги.
    • Очистите трубу и фитинг непосредственно перед склеиванием средством для очистки труб из ПВХ.
    • Обильно нанесите клей ПВХ на фитинг и трубу и быстро соедините вращательными движениями.
    • Удерживайте шарнир вместе в течение 10–15 секунд, прежде чем отпустить.
    • Влажной тканью сотрите лишний клей.
    • Используйте слой силикона (мне нравится Blue RTV) на резьбовых фитингах, затем 3 слоя тефлоновой ленты, оберните резьбу по часовой стрелке.
    • Не перетягивайте резьбовые соединения насосов, клапанов, скиммеров, сливов. Затяните вручную, плюс 1-1/2 оборота большими плоскогубцами.

    Будущие планы трубопроводов

    Если при установке бассейна вы знаете, что в будущем вам может понадобиться добавить некоторые водные элементы или автоматический очиститель бассейна, рекомендуется прокладывать подземные трубопроводы при установке комплекта для заглубленного бассейна. Неиспользуемые трубы можно просто «вынуть» из земли на площадке для оборудования и заглушить над уровнем земли для фонтанов или соединить через стену бассейна с помощью настенного возвратного фитинга.

    На конце фильтра они будут подсоединены к фильтрующей стороне или возвратной стороне оборудования, вы можете просто заглушить их там и также закрыть крышкой. Любые водные объекты должны иметь свой собственный клапан для их включения и выключения, вы можете установить его сейчас на обратной стороне оборудования, заглушить из него кусок ПВХ и приклеить колпачок в конце, и когда вы установите свой водопад или любое другое водное сооружение — вы будете готовы к работе.

    Прокладка водопровода в собственном бассейне, когда вы строите райский уголок на заднем дворе, не представляет большого труда. После вырытой траншеи трубы от бассейна к площадке для оборудования и обратно к бассейну можно подсоединить всего за несколько часов.

    Если у вас есть какие-либо вопросы о сантехнике комплекта для подземного бассейна или вы столкнулись с какими-либо проблемами при сантехнике в вашем подземном бассейне, позвоните нашим сантехникам здесь, в In The Swim — мы здесь, чтобы помочь!

    Я надеюсь, что эта небольшая статья о том, как отвесить и проверить давление в бассейне, была полезной и информативной.
