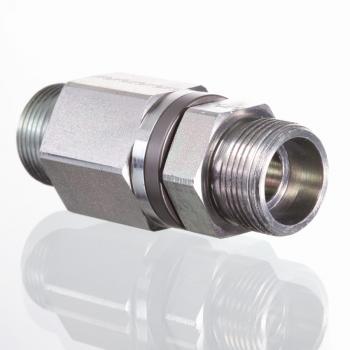

Поворотные соединения высокого давления прямой вертлюг: Поворотное соединение GGL
Поворотное соединение GGL
Подписывайтесь на наш канал
Сделать запросЗадайте любой вопрос по этому оборудованию
Описание
Поворотные соединения высокого давления – прямой вертлюг – устанавливаются для исключения скручивания РВД между гидравлическим шлангом и неподвижным узлом машины. Конструкция поворотного соединения GGL, содержит износостойкие уплотнения допускающие круговое вращения полукорпусов вращающегося соединения. Поворотная функция позволяет производить вращение в обе стороны на 360° и всё это при полном рабочем давлении. Типовое применение полноповоротного фитинга высокого давления – подключение гидросистемы к колонне манипулятора. В случае особых условий монтажа гидросистемы возможно использовать угловой полноповоротый фитинг.
Характеристики, размеры и вес:
Код | Тип | MAX расход л/мин |
MAX давление при вращении бар | MAX давление Бар | MAX Скорость вращения об/мин |
P Резьба | L мм | L1 мм | L2 мм | E мм | E мм | D мм | Вес кг |
G1050 | GGL 1/4 | 25 | 200 | 400 | 212 | G 1/4 | 42 | 61 | 11 | 19 | 30 | 33 | 0,206 |
G1060 | GGL 3/8 | 35 | 200 | 400 | 173 | G 3/8 | 44 | 66 | 14 | 24 | 34 | 37 | 0,264 |
G1070 | GGL 1/2 | 60 | 150 | 300 | 160 | G 1/2 | 47 | 71 | 15 | 27 | 36 | 40 | 0,338 |
G1080 | GGL 3/4 | 100 | 150 | 300 | 120 | G 3/4 | 50 | 80 | 19 | 34 | 45 | 49 | 0,546 |
G1090 | GGL 1 | 180 | 100 | 300 | 100 | G 1 | 57 | 90 | 21 | 41 | 50 | 54,5 | 0,910 |
G1091 | GGL 1 1/4 | 200 | 100 | 300 | 86 | G 1 1/4 | 63 | 101 | 24 | 50 | 55 | 59,5 | 1,10 |
G1092 | GGL 1 1/2 | 250 | 80 | 300 | 73 | G 1 1/2 | 70 | 110 | 25 | 55 | 65 | 69,5 | 1,610 |
Для подключения поворотного соединения GGL высокого давления – прямого вертлюга фирмы Oleodinamica Marchesini S. r.l. к РВД, используются штуцера BSP с цилиндрической трубной резьбой и уплотнительные кольцаUSITR.
Осуществляем доставку по всей России
Гарантия от производителя
Доступные цены
Сервис
Задайте свои вопросы или сделайте заказ!
Мы ответим вам в течении часа!* (в рабочие дни, с 10:00 до 18:00)
Поворотное и вращающееся соединение GGL
Поворотные соединения прямой вертлюг
– монтируются в целях недопущения усилий скручиваний рукавов высокого давления между неподвижным узлом машины и гидрошлангом.Данные прямые вертилюги не подходят для скоростного и/или долгого вращения.
Производится данное поворотное соединение высокого давления из углеродистой стали с противокоррозийным покрытием.
Прямое поворотное соединение включает в себя устойчивые к износу уплотнения, которые позволяют круговое движение полу-корпусов вращающегося соединения.
Типовое применение прямого вертлюга высокого давления – присоединение к колонне манипулятора гидросистемы. Если же монтаж гидросистемы связан с особыми условиями, рекомендуется использовать угловой вертлюг.
Данный прямой вертилюг используется в гидравлических жидкостях как рабочих средах.
Уважаемые покупатели! Информацию об ассортименте, ценах и наличии уточняйте у нашего менеджера
Допустимые параметры для различных размеров поворотных соединений:
Код | Наименование | Поток макс л/мин | Р макс при вращении | Р макс Bar | Скорость вращения макс об/мин |
G1050 | вертлюг GGL 1/4″ | 25 | 200 | 400 | 212 |
G1060 | вертлюг GGL 3/8″ | 35 | 200 | 400 | 173 |
G1070 | вертлюг GGL 1/2″ | 60 | 150 | 300 | 160 |
G1080 | вертлюг GGL 3/4″ | 100 | 150 | 300 | 120 |
G1090 | вертлюг GGL 1″ | 180 | 100 | 300 | 100 |
G1091 | вертлюг GGL 1.![]() |
200 | 100 | 300 | 86 |
G1092 | вертлюг GGL 1.1/2″ | 250 | 80 | 300 | 73 |
Чертежи прямого вертилюга с проходом от 1/4″ до 3/4″.
Чертежи прямого вертилюга с проходом от 1″ до 1.1/2″.
Поворотные соединения (вертлюги) изготавливаются для использования с гидрошлангами и трубопроводами с фитингами BSP
Код | Наименование для заказа | Резьба | L мм | L1 мм | L2 мм |
S1 мм | S2 мм | D мм | Вес кг |
G1050 | вертлюг GGL 1/4″ | BSP1/4″ | 42 | 61 | 11 | 19 | 30 | 33 | 0,206 |
G1060 | вертлюг GGL 3/8″ | BSP3/8″ | 44 | 66 | 14 | 24 | 34 | 37 | 0,264 |
G1070 | вертлюг GGL 1/2″ | BSP1/2″ | 47 | 71 | 15 | 27 | 36 | 40 | 0,338 |
G1080 | вертлюг GGL 3/4″ | BSP3/4″ | 50 | 80 | 19 | 34 | 45 | 49 | 0,546 |
G1090 | вертлюг GGL 1″ | BSP1″ | 57 | 90 | 21 | 41 | 50 | 54,5 | 0,910 |
G1091 | вертлюг GGL 1.![]() |
BSP1.1/4″ | 63 | 101 | 24 | 50 | 55 | 59,5 | 1,100 |
G1092 | вертлюг GGL 1.1/2″ | BSP1.1/2″ | 70 | 110 | 25 | 55 | 65 | 69,5 | 1,610 |
Наши контакты
Email:
[email protected];
Телефоны:
+7 903 660-38-38
Адрес: 121357 г. Москва, ул. Верейская, 29c2
Как добраться
На автомобиле:
Поворот с Рябиновой улицы на Верейскую, первый въезд в ворота, прямо до забора и налево
Общественным транспортом:
Остановка «Верейская улица», далее по направлению движения автобуса до первых ворот, пешком прямо до забора, поворот налево
Есть вопросы?
SS8HPMP50XFP50-Ni-90V Супершарнир высокого давления, прямой, 1/2-14, наружная трубная резьба NPTF x 1/2-14, внутренняя трубная резьба NPTF | Сквозное отверстие 0,437 дюйма | Химический никель
Первоначальная цена $156,22
Первоначальная цена 156,22 доллара США – Изначальная цена $156,22
Первоначальная цена $156,22
Текущая цена
140,60 долл. США
140,60 долл. США – $140,60
Текущая цена $140,60
| /
Вертлюги Super
Вращающиеся вертлюги высокого давления – 10 000 PSI. Наружная труба NPTF X Внутренняя труба NPTF
SKU SS8HPMP50XFP50-Ni-90V Super Swivels #2223
Могу ли я получить скидку на покупку?Наши указанные цены являются нашей самой низкой возможной ценой с текущей стоимостью, но когда объемы / стоимость достаточно высоки, иногда мы можем предоставить скидку от производителя.
Некоторые продукты имеют предустановленные скидки за количество, которые будут применяться автоматически. На этих страницах рядом с ценой есть таблица, описывающая периоды скидок.
Если вы считаете, что объем вашей покупки определенного продукта очень велик, и вы хотите, чтобы мы провели расследование с производителем, пожалуйста, свяжитесь с нами.
Что делать, если моего товара нет в наличии? Все клиенты получают электронное письмо с указанием сроков доставки их покупки, обычно в течение рабочего дня. Если ваш товар есть на складе, мы отправим его в течение 1 рабочего дня, в противном случае в электронном письме будет указано время выполнения заказа. Если вы не получили это письмо, мы рекомендуем проверить папку со спамом в вашей электронной почте. Если у вас есть какие-либо вопросы, пожалуйста, не стесняйтесь обращаться к нам или общаться в чате ниже!
Доставка будет считаться бесплатной мгновенно, если стоимость вашего заказа превышает 5000 долларов США.
Характеристики: | |||
---|---|---|---|
| |||
Примечания: | |||
| |||
Основной материал и покрытие: | |||
| |||
Материал уплотнения: | |||
|
Номер детали | Материал | Уплотнение | Общая Длина | Разм. Б | Разм. Д | Ключ | Корпус Резьба | Стержень Резьба | Шток Ключ | Макс.![]() PSIG | Сквозное отверстие |
---|---|---|---|---|---|---|---|---|---|---|---|
SS8HPMP38XFP38-NI-90V | Химический никель | Витон | 2,930″ | 1,830″ | 1,480″ | 1,125 дюйма | 3/8-18 НПТФ | 3/8-18 НПТФ | 1.000″ | 10 000 фунтов на кв. дюйм, ман. | 0,312 дюйма |
SS8HPMP50XFP50-Ni-90V | Химический никель | Витон | 3,070″ | 2,085″ | 1,480″ | 1,250 дюйма | 1/2-14 НПФ | 1/2-14 НПФ | 1.000″ | 10 000 фунтов на кв. дюйм, ман. | 0,437 дюйма |
SS8HPMP50XFP50-Ni-AL | Химический никель | АФЛАС | 3,070″ | 2,085″ | 1,480″ | 1,250 дюйма | 1/2-14 НПФ | 1/2-14 НПФ | 1.![]() | 10 000 фунтов на кв. дюйм, ман. | 0,437 дюйма |
Металлические поворотные фитинги Обзор продукции/
Шарнирные соединения для подвижных элементов машин и простота использования пневматического инструмента
Фитинги для систем управления потоками воздуха, газа и жидкостей системы. Для пневматических инструментов они значительно повышают маневренность и удобство использования. Для движущихся элементов машин они помогают предотвратить механические нагрузки на шланги и линии подачи, которые могут привести к преждевременному старению и выходу из строя.
Поворотные фитинги представляют собой вращающиеся адаптеры и соединители, которые часто изготавливаются из металла для большей прочности и долговечности. Важные преимущества использования вертлюгов:
- Увеличение срока службы шланга
- Устранение перегибов в линиях подачи
- Снижение частоты и затрат на техническое обслуживание
- Предотвращение чрезмерного изгиба шланга и напряжения
- Повышение маневренности и простоты использования пневмоинструмента
Как правило, поворотные адаптеры делают резьбовые соединения шлангов и переходников более универсальными.
Посмотрите это короткое видео с семью различными сериями поворотных фитингов из каталога ISM >>
Как поворотные фитинги снижают затраты на техническое обслуживание? Как для движущихся элементов машин, так и для пневматических вращающихся соединений поворотные фитинги улучшают характеристики шлангов подачи жидкости и газа, подвергающихся воздействию движения.
- Благодаря соединениям без перекручивания, облегчающим установку и техническое обслуживание
- За счет снижения механических нагрузок на шланги, которые могут привести к их преждевременному выходу из строя
Установка важна Правильная установка важна. Поворотные фитинги необходимо устанавливать таким образом, чтобы они позволяли движение машины с наименьшей нагрузкой на линии подачи жидкости или газа. После установки вертлюги должны позволять шлангам легко вращаться и, таким образом, уменьшать или устранять напряжения, вызванные изгибом, скручиванием, растяжением и перекручиванием.
Уплотнения и уплотнения поворотных фитингов Уплотнительные поверхности поворотных фитингов очень важны.
Все вертлюги имеют те или иные уплотнительные поверхности, что очень важно для их работы. Уплотнения должны быть достаточно плотными, чтобы предотвратить утечку сжатого воздуха или жидкости, но при этом обеспечить движение. Самые простые и экономичные поворотные фитинги имеют уплотнительные поверхности, которые, по сути, представляют собой две тщательно обработанные закаленные поверхности, удерживаемые вместе. В простых конструкциях, подобных этим, часто также используются эластомерные или резиновые уплотнения для предотвращения утечек.
Хотя хорошие уплотнения предотвращают утечку, они должны позволять движение и вращение, чтобы вызывать как можно меньшее сопротивление. Это сопротивление или сопротивление вращению называется сопротивлением крутящего момента. Сопротивление крутящему моменту — это мера того, насколько шарнирное соединение сопротивляется вращению. Имейте в виду, что только веса шлангов, трубок и фитингов может быть достаточно, чтобы создать значительное сопротивление крутящему моменту или нагрузку на вертлюги.
Поворотные фитинги не являются поворотными Поворотные фитинги не относятся к поворотным соединениям. Вращающиеся соединения также называют вращающимися фитингами, шарнирными соединениями, шарнирными соединениями, вращающимися соединениями, вращающимися соединениями или вращающимися муфтами.
Вращающиеся соединения перекачивают теплоносители и рабочие жидкости под давлением, иногда через несколько независимых каналов для жидкости, от стационарного входа к вращающемуся выходу. Они особенно полезны в высокоскоростных приложениях, используемых в производстве электроэнергии и производственных процессах.
Поворотные соединения имеют более сложную конструкцию, чем обычные поворотные фитинги. Они имеют подшипники и специальные уплотнения, которые могут быть сбалансированы по давлению. Эти и другие дополнительные конструктивные особенности позволяют им справляться с сопротивлением крутящему моменту, создаваемым более высоким давлением жидкости и более высокой осевой нагрузкой, а также с другими конструктивными требованиями.
Узнайте больше о поворотных соединениях на Dynamic Sealing Technologies >>
Конструкции поворотных фитингов Большинство поворотных фитингов считаются специальными фитингами. Два основных типа поворотных фитингов — линейные (прямые) и угловые (прямоугольные). Два других довольно распространенных стиля называются шаровыми или шаровыми и орбитальными. Орбитальные типы иногда называют вертлюгами со смещением. Как правило, доступное пространство и расположение пунктов снабжения определяют, какая конструкция поворотного фитинга будет работать лучше всего.
Стандартные поворотные фитинги
- Вертлюги с шариком или шаровым гнездом
- Колено, прямоугольное или 90-градусное вертлюжное соединение
- Вертлюги встроенные, прямые или сквозные
- Вертлюги орбитальные, со смещением, на 360º или параллельные плоскости Поворотный фитинг ASCH элементы.
- Сделано в США
- Основания из латуни с наружной резьбой NPT
- Максимальное рабочее давление: 225 фунтов на кв. дюйм
- Корпуса из закаленной никелированной стали
- Шланговые шарнирные наконечники из никелированной закаленной стали
- Основание с наружной резьбой 1/4″ NPT с соединениями штуцера шланга 5/16″ или 3/8″ (внутренний диаметр шланга)
- Основания с наружной резьбой NPT 3/8″ и соединениями с заусенцами шланга 1/4″, 5/16″ или 3/8″ (внутренний диаметр шланга)
- Латунь*
- Максимальное рабочее давление: 150 фунтов на кв. дюйм
- Максимальная рабочая температура: 160ºF
- Размеры наконечника для шланга 3/16″, 1/4″, 3/8″, 1/2″, 3/4″ и 1″ (внутренний диаметр шланга)
- Резьбовые соединения 1/8″, 1/4″, 3/8″, 1/2″, 3/4″ и 1″ с наружной резьбой NPT
- Латунь*
- Максимальное рабочее давление: 150 фунтов на кв.
дюйм
- Максимальная рабочая температура: 160ºF
- Размеры заусенцев для шлангов 1/4″, 3/8″ и 1/2″ (внутренний диаметр шланга)
- Резьбовые соединения 1/4″, 3/8″ и 1/2″ с внутренней резьбой NPT
- Сделано в США
- Латунь с химическим никелированием (ENP)
- Максимальное рабочее давление: 125 фунтов на кв.
дюйм
- Максимальная рабочая температура 180ºF
- *Варианты уплотнений из Buna-N, EPDM и фторэластомера (Viton®)
- Вилка за вилкой или вилка за вилкой Резьбовые соединения 10-32 UNF
- Сделано в США
- Соединения с наружной и внутренней резьбой
- Максимальное рабочее давление: 1000 фунтов на кв. дюйм
- Максимальная рабочая температура: 180 °F
- Бронзовый упорный подшипник для снижения крутящего момента
- Уплотнения из Buna-N, EPDM или фторэластомера (Viton®)
- Трубные резьбовые соединения 1/4″, 3/8″ и 1/2″ NPT
- Сделано в США
- Никелированная латунь
- Максимальное рабочее давление: 150 фунтов на кв. дюйм
- Диапазон рабочих температур: от 20°F до 140°F
- Вилка за вилкой
- Мужчина за женщиной
- Женщина за женщиной
- Сделано в США
- Резьбовые соединения UNF и NPT
- Максимальная рабочая температура: 180°F
- Максимальное рабочее давление зависит от размера соединения
- Латунь с химическим никелированием (ENP)
- Максимальное рабочее давление: 125 фунтов на кв.
дюйм
- Латунь с химическим никелированием (ENP)
- Максимальное рабочее давление: 250 фунтов на кв. дюйм
- Латунь
- Максимальное рабочее давление: 250 фунтов на кв. дюйм
- Латунь
- Максимальное рабочее давление: 1500 фунтов на кв. дюйм
- Бронзовый упорный подшипник для снижения крутящего момента
- Фитинги с конической резьбой – создание соединения >>
NPT, National Pipe Taper (American) и BSPT (британский стандарт Pipe Taper) являются стандартами для конической трубной резьбы. Наружная и внутренняя коническая трубная резьба заклинивают друг друга, обеспечивая герметичное уплотнение. Получите более полное представление о том, почему резьба NPT не может соединяться с резьбой BSPT. - Зазубренные соединители в глубину — конструкция и назначение >>
Как конструкция соединителей с зазубринами для шлангов влияет на их характеристики и эффективность этого широко используемого типа соединителей. - Встраиваемые фильтры для защиты компонентов миниатюрных регуляторов расхода >>
Как сочетание миниатюрных врезных фильтров с прецизионными отверстиями и обратными клапанами в системах регулирования расхода может повысить производительность и надежность. - Что такое Kynar® Plastic? — Пластмассы PVDF для деталей управления потоком >>
Пластик Kynar® также известен как PVDF или поливинилиденфторидный пластик. Это инженерный материал с очень полезными свойствами. Узнайте больше о том, что такое PVDF и на что он способен. Это может быть лучший выбор материала для компонентов в вашем приложении управления потоком газа и жидкости. - Другие статьи нашего блога >>

Диапазон поперечного движения составляет от 20° до 25° (диапазон конического движения от 40° до 50°) в зависимости от размера фитинга. Шаровое гнездо также может вращаться на 360 градусов вокруг резьбового основания. Их конструкция обеспечивает полноценный поток под любым углом. Они имеют латунные резьбовые основания с никелированными корпусами из закаленной стали с прецизионной механической обработкой для предотвращения истирания. Прочтите немного дальше, чтобы узнать больше об истирании*
Соединения с наружной резьбой NPT и штуцером для шланга. Шарик поворачивается, прижимаясь к чашкам основания из закаленной стали без использования уплотнительных колец. Нанесите резьбовой герметик на наружную резьбу NPT, чтобы предотвратить утечки.
Серия ASCH с наружной резьбой NPT в зависимости от размера штуцера шланга
*Что раздражает? Заедание — это тип износа, называемый адгезионным износом. Когда есть две металлические поверхности, которые скользят друг относительно друга под достаточной нагрузкой, давление и трение могут привести к отрыву или сдвигу металла от одной поверхности и сварке (холодная сварка) с другой поверхностью. В результате образуются канавки или задиры, которые могут привести к заклиниванию. Латунь и бронза устойчивы к истиранию. Полностью закаленная сталь очень устойчива к истиранию.
Узнайте больше о факторах, затрагивающих износ и биллинку на веб -сайте Британской ассоциации из нержавеющей стали >>
MBCX Swivel Fitting
9. MBCX Series Series Series Series Male Swivel Adapter Adapters >>
MBCX Series Series Series Series Male Swivel Adapter Adapter Adapter Adapters >> MBCX Series Series Male Swivel Adapter Adapters >> . прямые встроенные поворотные фитинги позволяют штуцеру шланга вращаться на 360 градусов в резьбовом основании. Такая свобода движений защищает шланги подачи воздуха, газа и жидкости от перекручивания и перекручивания, что увеличивает срок службы шлангов и снижает объем работ и затраты на техническое обслуживание. Поворотное действие этого штуцера для шланга с помощью переходника с наружной резьбой NPT также ускоряет и упрощает установку.
Латунь обеспечивает прочность, долговечность и хорошую коррозионную стойкость, но она подвержена коррозии растворами, содержащими аммиак или амины. Нанесите резьбовой герметик на наружную резьбу NPT, чтобы предотвратить утечки.
Прессованная, кованая или холоднотянутая латунь >> *Латунь является отличным материалом для металлических фитингов благодаря своей пригодности к обработке, долговечности, прочности и коррозионной стойкости. Получите некоторое представление о том, как формируется, обрабатывается и формируется латунь. Эта статья включает в себя основы некоторых из наиболее важных промышленных методов формовки латуни.
Поворотный фитинг FBCX
Поворотные переходники с внутренней резьбой NPT серии FBCX >> Эти базовые прямые фитинги с поворотным соединением позволяют штуцеру шланга поворачиваться на 360 градусов в резьбовом основании. Такая свобода движений защищает шланги подачи воздуха, газа и жидкости от перекручивания и перекручивания, что увеличивает срок службы шлангов и снижает объем работ и затраты на техническое обслуживание. Поворотное действие этого штуцера для шланга с помощью переходника с внутренней резьбой NPT также ускоряет и упрощает установку.
Изготавливается с использованием прессовой обжимной конструкции без использования уплотнительных колец. Нанесите резьбовой герметик на наружную резьбу NPT, чтобы предотвратить утечки.
Узнайте больше о коррозионной стойкости и химической совместимости латуни >> * Ознакомьтесь с нашей информацией о химической совместимости и получите копию нашей Таблицы химической совместимости, которая включает латунь, бронзу и медь, а также другие металлы, пластмассы и эластомеры.
Поворотный фитинг NSX
Резьбовые поворотные соединители NSX серии 10-32 UNF >> Это еще одна серия прямых линейных шлангов или поворотных соединителей для подачи газов или газов. Эти фитинги обеспечивают резьбовые соединения 10-32 UNF (Unified National Fine), которые могут вращаться на 360 градусов.
Таблица химической совместимости эластомеров >>
* Хотите знать, какой эластомерный уплотнитель лучше всего подходит для вашего применения? Узнайте больше о химической совместимости эластомеров (каучуков) и получите копию нашей Таблицы химической совместимости эластомеров.
Поворотный фитинг ASX
Поворотные фитинги серии ASX с резьбой NPT >> Серия прямых встраиваемых трубных резьбовых соединителей с резьбой NPT для шлангов или труб. Компактный встроенный дизайн, который подходит для труднодоступных мест и может вращаться на 360 градусов.
Для применений, требующих рабочего давления до 1000 psi. Бронзовый упорный подшипник (описание см. ниже) обеспечивает поворотное действие с низким крутящим моментом. Латунный корпус и наконечники. Нанесите резьбовой герметик на наружную резьбу NPT, чтобы предотвратить утечки.
Что такое упорный подшипник? Упорные подшипники представляют собой особый тип подшипников качения. Вращающиеся подшипники допускают вращение между соединенными частями. Их конструкция передает физические нагрузки на соединение, а также позволяет соединенным частям свободно вращаться.
Подшипники обычно подвергаются двум типам нагрузки: радиальной нагрузке и осевой или осевой нагрузке. Радиальные нагрузки действуют под прямым углом к оси вращения подшипника, а осевые нагрузки действуют параллельно оси вращения.
Подшипники упорные предназначены для восприятия осевой (упорной) нагрузки. Различные конструкции упорных подшипников выдерживают разную осевую нагрузку. Простейшая конструкция упорного подшипника очень похожа на плоскую шайбу размером с монету.
Узнайте больше об осевых или нагрузочных нагрузках в журнале Machine Design Online >>
OSF Swivel Fitting
Series ORBITL SWIVELORS >> 9026 2 SERIORS ORBITL SWIVELORS >> 9026 2 серии OSF orbital Swivelors >> 9026 2 серии OSF. Компактные орбитальные или смещенные поворотные фитинги с резьбой NPT обеспечивают полное вращение на 360° между каждым сегментом. Такая конструкция исключает перегибы в линиях подачи. Никелированная латунь обеспечивает дополнительную прочность и коррозионную стойкость. Нанесите резьбовой герметик на наружную резьбу NPT, чтобы предотвратить утечки.
Вертлюги серии OSF доступны с тремя различными вариантами трубной резьбы 1/4″ NPT
Поворотные фитинги CLS
Поворотные угловые фитинги серии CLS >> Эти металлические поворотные фитинги обеспечивают компактное соединение с вращением под прямым углом для линий и шлангов подачи воздуха, газов и жидкостей. Нанесите резьбовой герметик на наружную резьбу NPT, чтобы предотвратить утечки.
Серия CLS 10-32 с внутренней резьбой UNF и 10-32 с наружной резьбой UNF
Серия CLS Соединения с трубной резьбой 1/8″ с внутренней резьбой NPT и 1/8″ с наружной резьбой NPT
Серия CLS Соединения с трубной резьбой 1/4″ внутр. NPT на 1/4″ нар. NPT
Серия CLS 3/8″ внутр. NPT на 3/8″ внутр. NPT и 3/8″ внутр. NPT на 3/8″ нар. NPT соединения с трубной резьбой
Таблица химической совместимости >> Хотите знать, подходит ли латунь для вашего применения? Ознакомьтесь с нашей информацией о химической совместимости и получите копию нашей Таблицы химической совместимости, которая включает латунь, бронзу и медь, а также другие металлы, пластмассы и эластомеры.
Основные выводы Если ваше приложение включает линии подачи воздуха, газа или жидкости, которые должны компенсировать движение, то вам могут подойти поворотные фитинги, соединители и адаптеры. Для трубопроводов они часто являются необходимостью. Для подачи газа или жидкости по шлангам поворотные фитинги повышают маневренность и упрощают использование.
Поворотные фитинги также уменьшают или, по крайней мере, значительно уменьшают изгиб, скручивание, растяжение и перекручивание, которые сокращают срок службы шланга. В качестве дополнительного бонуса поворотные соединители и адаптеры обеспечивают более быструю и легкую установку и обслуживание без перекручивания.
56430
небольшой пластиковый линейный фильтр
Узнайте больше о фитингах для регулирования расхода воздуха, газа и жидкости Производители выпускают их самых разных размеров и типов. В огромном количестве приложений они используются для управления потоками воздуха, газов и жидкостей. Однако не всегда понятно, как и почему используются различные конструкции компонентов и материалы.
В ISM мы стремимся предоставить вам по возможности техническую информацию. Все с целью помочь вам в выборе правильных компонентов для оценки и тестирования.
Некоторые из наших наиболее популярных сообщений в блоге
Если вас интересуют подобные статьи…, , рассмотрите возможность подписки на наш блог . Вы будете получать уведомления по электронной почте всякий раз, когда мы публикуем новую статью.
Подпишитесь на наш блог
Вы разрабатываете или обслуживаете систему подачи воздуха, газа или жидкости малого диаметра? Тогда у ISM есть для этого фитинг или компонент.
Добавить комментарий
