Поставка фильтров: Поставка фильтров, фильтрующих элементов для проведения технического обслуживания технологических машин в 2021 году

Содержание

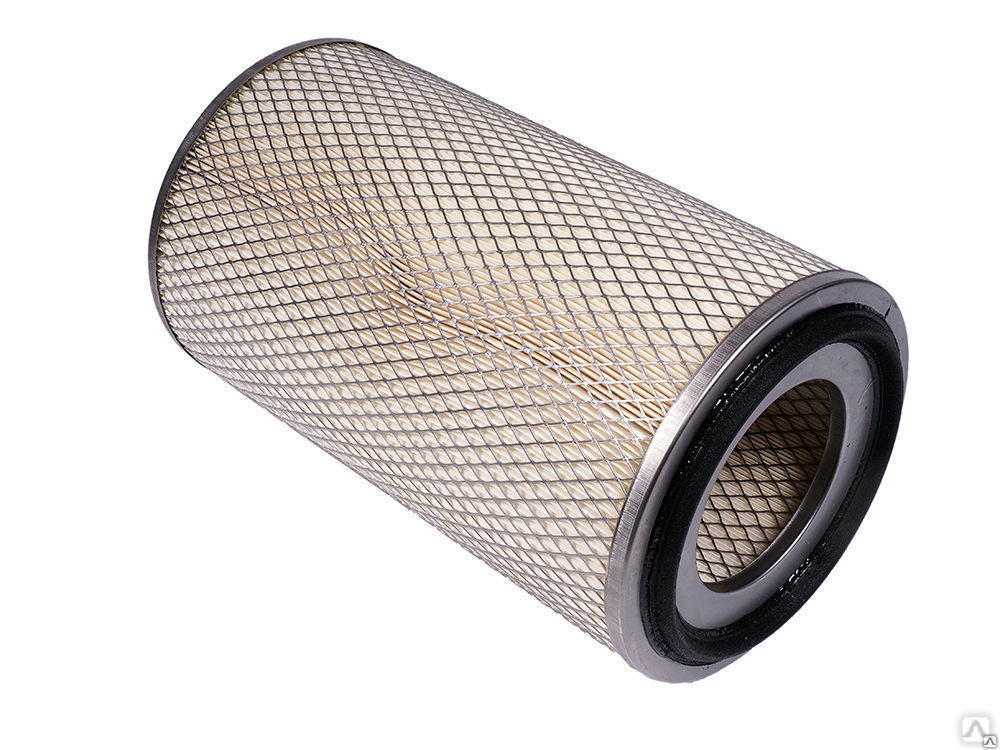

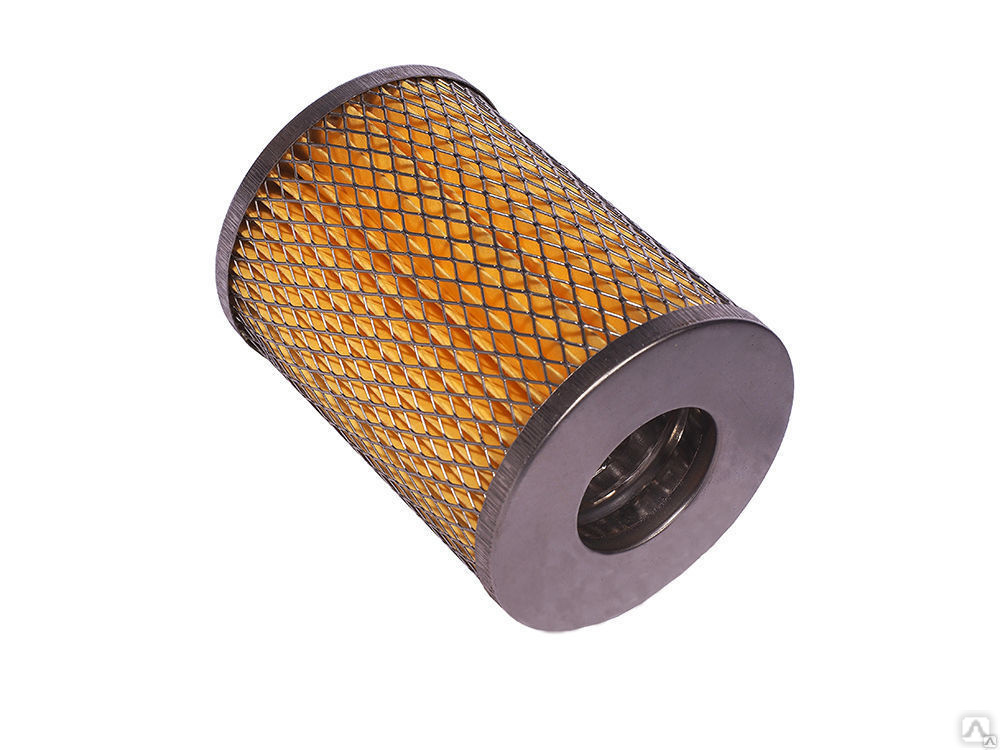

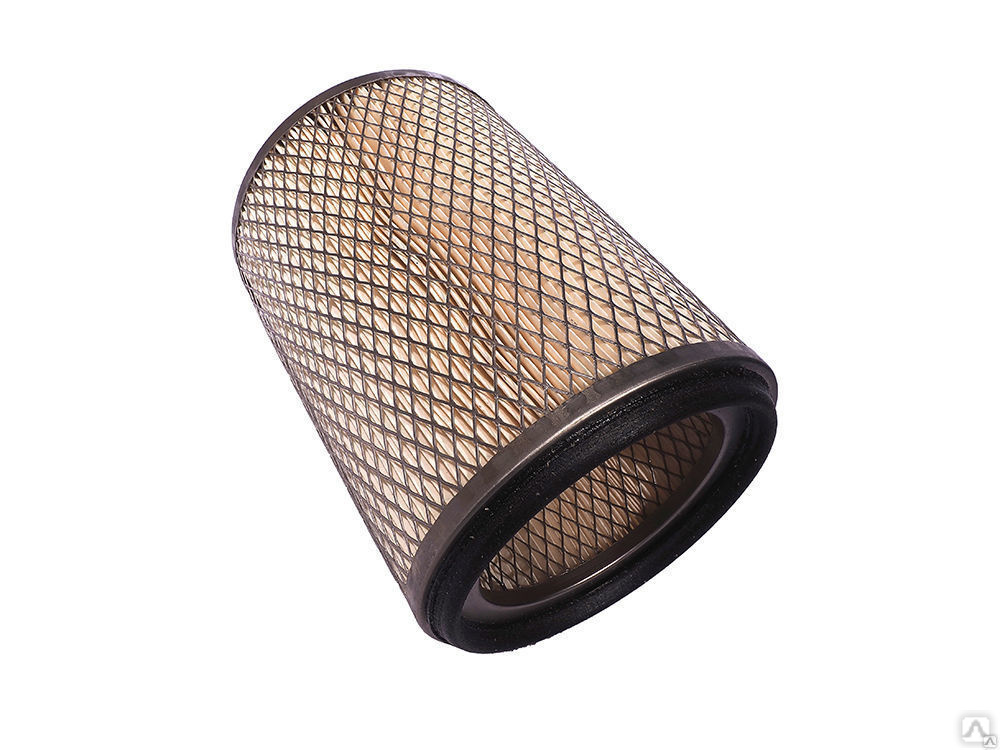

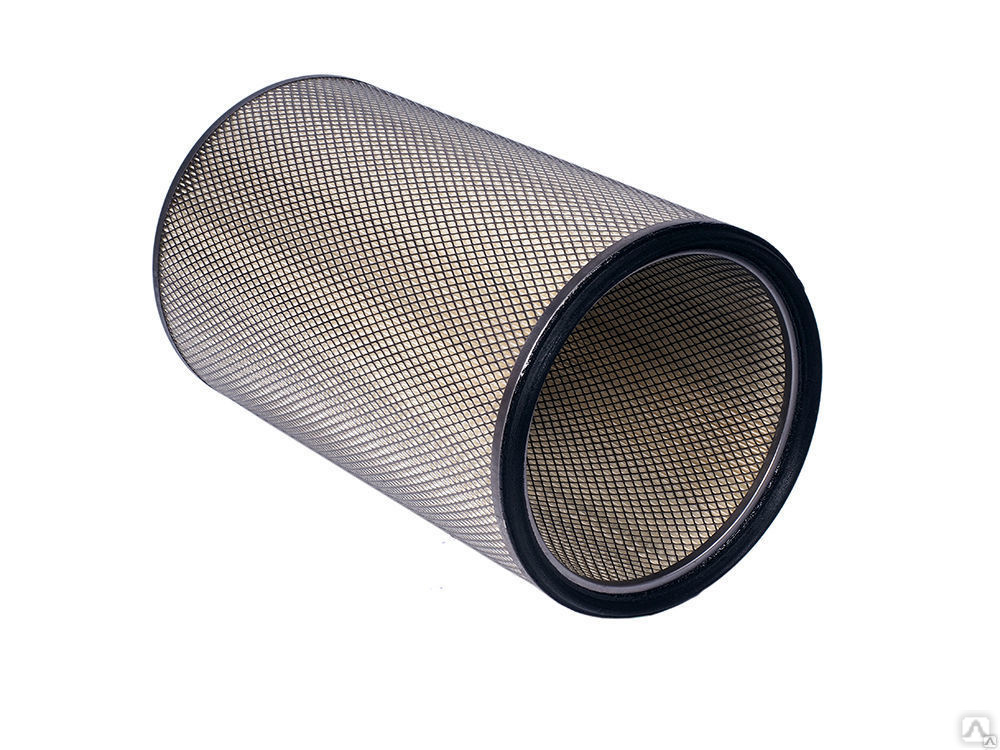

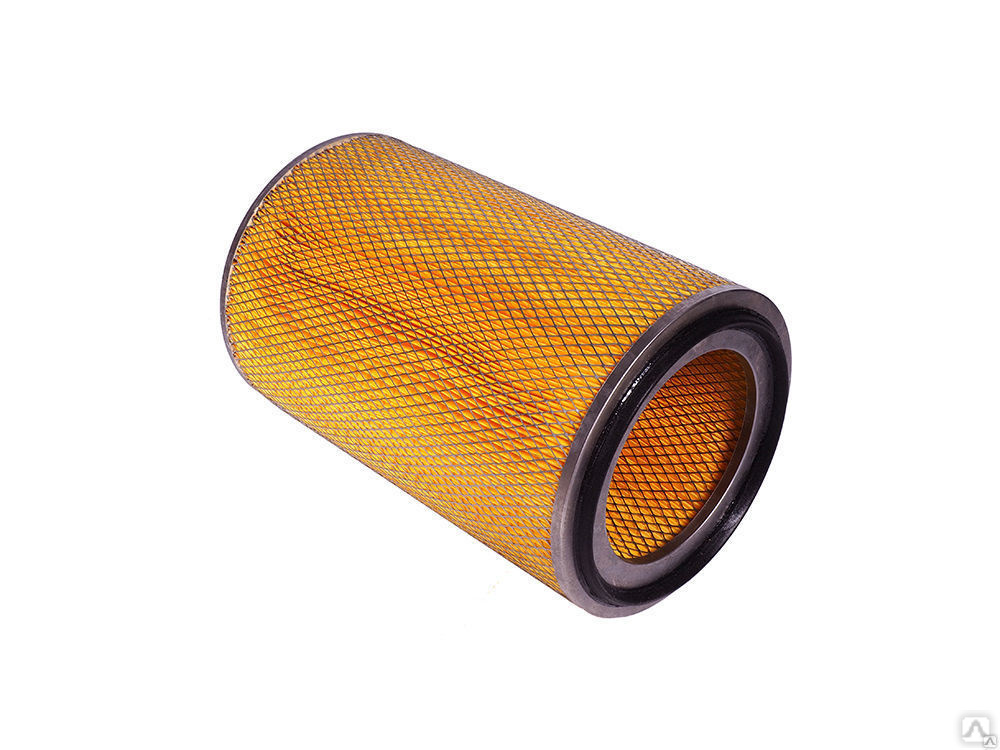

Поставка фильтров, фильтрующих элементов для проведения технического обслуживания технологических машин в 2021 году

Перечень товаров, работ, услуг

“Позиция 1”

“Фильтр масляный ДВС кат. № 4448336”

Кол-во: 8

“Позиция 2”

“Фильтр топливный основной очистки кат. № 4642641”

Кол-во: 8

“Позиция 3”

“Фильтр топливный предварительной очистки кат. № 4649267”

Кол-во: 8

“Позиция 4”

“Фильтр топливный сепаратор кат. № WK 1060/3x (FS 19532)”

Кол-во: 8

“Позиция 5”

“Фильтр гидравлический основной кат. № 4654745 (4630331)”

Кол-во: 2

“Позиция 6”

“Фильтр гидравлический линии управления кат. № 4630525”

Кол-во: 2

“Позиция 7”

“Фильтр гидравлический дренажный кат. № 4633399-S”

Кол-во: 2

“Позиция 8”

“Фильтр Parker кат. № 730081”

Кол-во: 2

“Позиция 9”

“Фильтр сапуна кат. № 4434017”

Кол-во: 3

“Позиция 10”

“Фильтр воздушный внешний кат.
№ 4459549″

Кол-во: 12

“Позиция 11”

“Фильтр воздушный внутренний кат. № 4459548”

Кол-во: 12

“Позиция 12”

“Фильтр кондиционера кат. № ID 55051973”

Кол-во: 3

“Позиция 13”

“Фильтр масляный ДВС кат.№ CA1R1 808”

Кол-во: 6

“Позиция 14”

“Фильтр топливный основной кат. № СА1R0762”

Кол-во: 6

“Позиция 15”

“Фильтр топливный сепаратор кат. № СА1R0771”

Кол-во: 4

“Позиция 16”

“Фильтр воздушный внешний кат. № СА612509”

Кол-во: 6

“Позиция 17”

“Фильтр воздушный внутренний кат. № СА612510”

Кол-во: 6

“Позиция 18”

“Фильтр напорный гидравлический кат. № GP10950”

Кол-во: 2

“Позиция 19”

“Фильтр обратный гидравлический кат. № GP14803”

Кол-во: 2

“Позиция 20”

“Фильтр вентиляционный кат. № GP10575”

Кол-во: 2

“Позиция 21”

“Фильтр масляный ДВС кат. № 5411656298”

Кол-во: 8

“Позиция 22”

“Фильтр топливный ДВС кат.
№ WK 940/19″

Кол-во: 16

“Позиция 23”

“Фильтр топливный сепаратор кат. № 5501648523”

Кол-во: 8

“Позиция 24”

“Фильтр сапуна топливного бака кат. № 5003730010”

Кол-во: 2

“Позиция 25”

“Фильтр сапуна гидробака кат. №5003650362”

Кол-во: 2

“Позиция 26”

“Фильтр воздушный внешний кат. № 5501660737”

Кол-во: 6

“Позиция 27”

“Фильтр воздушный внутренний кат. № 5501661015”

Кол-во: 6

“Позиция 28”

“Фильтр гидравлический погружной (в сборе) кат. № 5003660422”

Кол-во: 2

“Позиция 29”

“Фильтр кабины кат. № 5821662080”

Кол-во: 2

“Позиция 30”

“Фильтр масляный ДВС кат. № 5 411 657 818”

Кол-во: 8

“Позиция 31”

“Фильтр топливный ДВС кат. № 5 411 657 146”

Кол-во: 16

“Позиция 32”

“Фильтр топливный сепаратор кат. № 5 552 659 736”

Кол-во: 8

“Позиция 33”

“Фильтр сапуна топливного бака кат. № 5 003 730 010”

Кол-во: 2

“Позиция 34”

“Фильтр сапуна гидробака кат.
№5003650362″

Кол-во: 2

“Позиция 35”

“Фильтр воздушный внешний кат. № 5 501 661 128”

Кол-во: 6

“Позиция 36”

“Фильтр воздушный внутренний кат. № 5 501 661 129”

Кол-во: 6

“Позиция 37”

“Фильтр гидравлический погружной (в сборе) кат. № 5003660426”

Кол-во: 2

“Позиция 38”

“Фильтр кабины кат. № 5 821 662 080”

Кол-во: 2

“Позиция 39”

“Фильтр гидравлический кат. № 5003820063”

Кол-во: 2

“Позиция 40”

“Фильтр масляный (200-400504-00005)”

Кол-во: 48

“Позиция 41”

“Фильтр топливный (200-400403-00036)”

Кол-во: 24

“Позиция 42”

“Фильтр топливный предварительный (200-400504-00026)”

Кол-во: 20

“Позиция 43”

“Фильтр воздушный (200-400401-00136)”

Кол-во: 20

“Позиция 44”

“Фильтр трансмиссии (200-400504-00089)”

Кол-во: 8

“Позиция 45”

“Фильтр гидравлический пилотный (200-400504-00028)”

Кол-во: 4

“Позиция 46”

“Фильтр гидравлический возвратный (200-400406-00013)”

Кол-во: 4

“Позиция 47”

“Фильтр масляный ДВС 15208-43G00”

Кол-во: 4

“Позиция 48”

“Фильтр топливный 16405-V0701”

Кол-во: 4

“Позиция 49”

“Фильтр воздушный 16545-40K00”

Кол-во: 4

“Позиция 50”

“Фильтр воздушный кат № Donaldson Р532410”

Кол-во: 4

“Позиция 51”

“Фильтр гидравлический кат.
№ 58396 – 47601″

Кол-во: 2

“Позиция 52”

“Фильтр масляный ДВС дв. D150-10.00.010”

Кол-во: 6

“Позиция 53”

“Фильтр топливный D150-11.00.010”

Кол-во: 4

“Позиция 54”

“Сапун топливного бака D150-11.00.012”

Кол-во: 2

“Позиция 55”

“Фильтр воздушный наружний D150-11.09.012”

Кол-во: 4

“Позиция 56”

“Фильтр воздушный внутренний D150-11.09.013”

Кол-во: 4

“Позиция 57”

“Фильтр трансмиссии D150-17.20.009-10”

Кол-во: 2

“Позиция 58”

“Сапун гидравлического бака”

Кол-во: 2

“Позиция 59”

“Фильтр гидравлический (всасывающий) D150-46.03.200”

Кол-во: 2

“Позиция 60”

“Фильтрующий элемент D150-46.01.011”

Кол-во: 2

“Позиция 61”

“Фильтр масляный ДВС кат. № 104044”

Кол-во: 2

“Позиция 62”

“Фильтр топливный кат. № 104045”

Кол-во: 2

“Позиция 63”

“Фильтр воздушный внутренний кат.
№ 184195″

Кол-во: 2

“Позиция 64”

“Фильтр воздушный внешний кат. № 184146”

Кол-во: 2

“Позиция 65”

“Фильтр гидравлический кат. №BALDWIN BT 8862”

Кол-во: 1

“Позиция 66”

“Фильтр маслянный ДВС кат. № 0000 4006 5302”

Кол-во: 3

“Позиция 67”

“Фильтр топливный кат. № 0000 503 457”

Кол-во: 3

“Позиция 68”

“Фильтр воздушный внешний кат. № 0000 009529 00”

Кол-во: 3

“Позиция 69”

“Фильтрующий элемент кат. №0000502 515”

Кол-во: 3

“Позиция 70”

“Фильтр напорный кат. № СЕН302С1D1”

Кол-во: 1

“Позиция 71”

“Фильтр топливный РД-032”

Кол-во: 2

“Позиция 72”

“Фильтр масляный ДВС 7405.1017040-02”

Кол-во: 40

“Позиция 73”

“Фильтр масляный ДВС ЭФМ-702-1012040”

Кол-во: 40

“Позиция 74”

“Фильтр воздушный внутренний 725.110.9560-10-01”

Кол-во: 15

“Позиция 75”

“Фильтр воздушный внешний 725.
110.9560″

Кол-во: 15

“Позиция 76”

“Фильтр воздушный ЭФ 7405-1109560”

Кол-во: 20

“Позиция 77”

“Фильтр топливный FG-1058”

Кол-во: 60

“Позиция 78”

“Фильтр топливный ФТ 024-1117010”

Кол-во: 2

“Позиция 79”

“Фильтр масляный ДВС МФ-305.31 (009-1012005)”

Кол-во: 2

“Позиция 80”

“Фильтр воздушный внутренний ЭКО – 126/2 ( D=156мм, d=95мм, H=393мм)”

Кол-во: 2

“Позиция 81”

“Фильтр воздушный внешний ЭКО – 126/1 (D=256мм, d=170мм, H=443мм)”

Кол-во: 2

“Позиция 82”

“Фильтр воздушный ЗМЗ-402 (низкий, 3102-1109013)”

Кол-во: 2

“Позиция 83”

“Фильтр топливный GB-206 вертикально поточный”

Кол-во: 2

“Позиция 84”

“Рем. Комплект масляного фильтра ГАЗ-53”

Кол-во: 2

“Позиция 85”

“Фильтр масляный 53-1012040”

Кол-во: 2

“Позиция 86”

“Фильтр воздушный 4301-1109010”

Кол-во: 2

“Позиция 87”

“Фильтр масляный ДВС МФ-305.
31 (009-1012005)”

Кол-во: 2

“Позиция 88”

“Фильтр воздушный внутренний ЗМЗ-402 (низкий, 3102-1109013)”

Кол-во: 2

“Позиция 89”

“Фильтр масляный ДВС LF 16015 4897898”

Кол-во: 8

“Позиция 90”

“Фильтр воздушный внутренний СF 710”

Кол-во: 5

“Позиция 91”

“Фильтр воздушный внешний C 2571/3”

Кол-во: 5

“Позиция 92”

“Фильтр топливный FS 1067 Separator”

Кол-во: 6

“Позиция 93”

“Фильтр топливный 5449001 FF185”

Кол-во: 12

“Позиция 94”

“Фильтр топливный AS2474 4931691”

Кол-во: 5

Поставка фильтров для обслуживания различных видов техники для объекта Харасавэйское ГКМ для нужд ООО ГСП-2

Перечень товаров, работ, услуг

“Позиция 1”

“Фильтр масляный”

Кол-во: 48

“Позиция 2”

“Фильтр топливный Liebherr”

Кол-во: 48

“Позиция 3”

“Фильтр гидравлический Т280007”

Кол-во: 72

“Позиция 4”

“Фильтр воздушный John Deere”

Кол-во: 24

“Позиция 5”

“Фильтр воздушный John Deere”

Кол-во: 24

“Позиция 6”

“Фильтр охлаждающей жидкости Komatsu”

Кол-во: 18

“Позиция 7”

“Фильтр охлаждающей жидкости Komatsu”

Кол-во: 18

“Позиция 8”

“Фильтр топливный Komatsu”

Кол-во: 36

“Позиция 9”

“Фильтр гидробака Komatsu”

Кол-во: 6

“Позиция 10”

“Фильтр топливный”

Кол-во: 12

“Позиция 11”

“Фильтр воздушный Komatsu”

Кол-во: 44

“Позиция 12”

“Фильтр гидравлический Komatsu”

Кол-во: 84

“Позиция 13”

“Фильтр гидравлический CAT”

Кол-во: 252

“Позиция 14”

“Фильтр воздушный KATO”

Кол-во: 14

“Позиция 15”

“Фильтр воздушный KATO”

Кол-во: 14

“Позиция 16”

“Фильтр гидравлический KATO”

Кол-во: 168

“Позиция 17”

“Фильтр топливный сепаратора Cummins”

Кол-во: 4

“Позиция 18”

“Фильтр топливный сепаратора Cummins”

Кол-во: 36

“Позиция 19”

“Фильтр масляный Komatsu”

Кол-во: 4

“Позиция 20”

“Фильтр воздушный CAT”

Кол-во: 21

“Позиция 21”

“Фильтр топливный CAT”

Кол-во: 36

“Позиция 22”

“Фильтр топливный сепаратора CAT”

Кол-во: 6

“Позиция 23”

“Фильтр гидравлический JCB”

Кол-во: 24

“Позиция 24”

“Фильтр воздушный CAT”

Кол-во: 12

“Позиция 25”

“Фильтр воздушный CAT”

Кол-во: 12

“Позиция 26”

“Фильтр воздушный CAT”

Кол-во: 5

“Позиция 27”

“Фильтр топливный сепаратора CAT”

Кол-во: 78

“Позиция 28”

“Фильтр масляный CAT”

Кол-во: 100

“Позиция 29”

“Воздушный фильтр элемент”

Кол-во: 12

“Позиция 30”

“Фильтр топливный ЯМЗ (бумажный)”

Кол-во: 96

“Позиция 31”

“Фильтр масляный (улитка) КАМАЗ, МАЗ, ЯМЗ”

Кол-во: 204

“Позиция 32”

“Фильтр масляный Урал (Euro 3)”

Кол-во: 60

“Позиция 33”

“Фильтр воздушный (внутренний) ЧТЗ”

Кол-во: 8

“Позиция 34”

“Фильтр воздушный (наружний) ЧТЗ”

Кол-во: 8

“Позиция 35”

“Фильтр масляный ЧТЗ”

Кол-во: 30

“Позиция 36”

“Фильтр топливный ЯМЗ”

Кол-во: 90

“Позиция 37”

“Фильтр масляный МАЗ”

Кол-во: 30

“Позиция 38”

“Фильтр масляный Cummins”

Кол-во: 36

“Позиция 39”

“Воздушный фильтр элемент”

Кол-во: 12

“Позиция 40”

“Кольцо под колпак масляного фильтра Урал”

Кол-во: 200

“Позиция 41”

“Кольцо масляного фильтра 125х4,5х4,5-26 ЯМЗ”

Кол-во: 200

“Позиция 42”

“Фильтр топливный PC400-7 Komatsu”

Кол-во: 36

“Позиция 43”

“Фильтр топливный Komatsu”

Кол-во: 186

“Позиция 44”

“Фильтр гидравлический Komatsu”

Кол-во: 93

“Позиция 45”

“Фильтр сапуна гидробака Komatsu”

Кол-во: 222

“Позиция 46”

“Фильтр воздушный CAT, CASE, Komatsu”

Кол-во: 60

“Позиция 47”

“Фильтр воздушный (вставка) 1421403 CAT, Terex, Komatsu”

Кол-во: 60

“Позиция 48”

“Фильтр гидравлический Komatsu”

Кол-во: 84

“Позиция 49”

“Фильтр топливный Komatsu”

Кол-во: 12

“Позиция 50”

“Фильтр гидравлический Komatsu”

Кол-во: 9

“Позиция 51”

“Фильтр масляный Komatsu”

Кол-во: 36

“Позиция 52”

“Фильтр масляный Komatsu”

Кол-во: 198

“Позиция 53”

“Фильтр топливный Komatsu”

Кол-во: 186

“Позиция 54”

“Фильтр гидравлический Komatsu”

Кол-во: 18

“Позиция 55”

“Фильтр масляный Komatsu”

Кол-во: 174

“Позиция 56”

“Фильтр топливный Komatsu”

Кол-во: 168

“Позиция 57”

“Фильтр гидравлический Komatsu”

Кол-во: 96

“Позиция 58”

“Фильтр гидравлический Komatsu”

Кол-во: 18

“Позиция 59”

“Фильтр сапуна гидробака Komatsu”

Кол-во: 636

“Позиция 60”

“Фильтр воздушный Komatsu (внешний+вставка)”

Кол-во: 12

“Позиция 61”

“Фильтр гидравлический Komatsu”

Кол-во: 84

“Позиция 62”

“Фильтр воздушный Komatsu”

Кол-во: 21

“Позиция 63”

“Фильтр топливный Komatsu”

Кол-во: 12

“Позиция 64”

“Фильтр масляный двухступенчатый Komatsu”

Кол-во: 30

“Позиция 65”

“Фильтр топливный Komatsu”

Кол-во: 30

“Позиция 66”

“Фильтр топливный Perkins”

Кол-во: 90

“Позиция 67”

“Фильтр топливный Komatsu”

Кол-во: 30

“Позиция 68”

“Фильтр топливный Komatsu”

Кол-во: 90

“Позиция 69”

“Фильтр трансмиссии Komatsu”

Кол-во: 36

“Позиция 70”

“Фильтр воздушный CAT, Liebherr, JCB”

Кол-во: 2

“Позиция 71”

“Фильтр воздушный (вставка) CAT, Liebherr, JCB”

Кол-во: 2

“Позиция 72”

“Фильтр гидравлический”

Кол-во: 18

“Позиция 73”

“Фильтр масляный JCB, Cummins”

Кол-во: 90

“Позиция 74”

“Фильтр воздушный”

Кол-во: 9

“Позиция 75”

“Фильтр масляный BOBCAT”

Кол-во: 36

“Позиция 76”

“Фильтр воздушный (вставка) JCB”

Кол-во: 6

“Позиция 77”

“Фильтр воздушный CAT”

Кол-во: 6

“Позиция 78”

“Фильтр гидравлический JCB”

Кол-во: 12

“Позиция 79”

“Фильтр топливный JCB”

Кол-во: 24

“Позиция 80”

“Воздушный фильтр элемент”

Кол-во: 12

“Позиция 81”

“Фильтр масляный JCB, Cummins”

Кол-во: 24

“Позиция 82”

“Фильтр топливный JCB”

Кол-во: 72

“Позиция 83”

“Фильтр топливный сепаратора JCB”

Кол-во: 72

“Позиция 84”

“Фильтр масляный JCB”

Кол-во: 72

“Позиция 85”

“Фильтр топливный”

Кол-во: 36

“Позиция 86”

“Фильтр топливный”

Кол-во: 18

“Позиция 87”

“Фильтр топливный сепаратора CAT”

Кол-во: 36

“Позиция 88”

“Фильтр топливный BF7813”

Кол-во: 48

“Позиция 89”

“Фильтр воздушный CAT, Liebherr, JCB”

Кол-во: 7

“Позиция 90”

“Фильтр топливный влагоотделитель”

Кол-во: 78

“Позиция 91”

“Фильтр масляный”

Кол-во: 24

“Позиция 92”

“Фильтр топливный CAT”

Кол-во: 10

“Позиция 93”

“Фильтр воздушный (внешний+вставка) TeSi”

Кол-во: 3

“Позиция 94”

“Фильтр топливный DIFA 6502”

Кол-во: 10

“Позиция 95”

“Фильтр топливный Р554620”

Кол-во: 24

“Позиция 96”

“Фильтр топливный грубой очистки ЯМЗ (тканевый)”

Кол-во: 24

“Позиция 97”

“Фильтр топливный JCB”

Кол-во: 24

“Позиция 98”

“Фильтр гидравлический JCB”

Кол-во: 24

“Позиция 99”

“Фильтр воздушный P780012 Donaldson”

Кол-во: 12

“Позиция 100”

“Фильтр трансмиссии JCB”

Кол-во: 36

“Позиция 101”

“Фильтр воздушный Камаз”

Кол-во: 50

“Позиция 102”

“Элемент фильтрующей очистки топлива”

Кол-во: 100

“Позиция 103”

“Крышка топливного фильтра MB”

Кол-во: 20

“Позиция 104”

“Фильтр топливный (тонкой очистки) УАЗ”

Кол-во: 30

“Позиция 105”

“Фильтр насоса топливного УАЗ, ВАЗ”

Кол-во: 10

“Позиция 106”

“Ремкомплект фильтра тонкой очистки топлива+(114) уплотнение, медь, болт”

Кол-во: 50

“Позиция 107”

“Фильтр топливный”

Кол-во: 10

“Позиция 108”

“Фильтр воздушный Toyota”

Кол-во: 15

“Позиция 109”

“Фильтр салонный Toyota”

Кол-во: 15

“Позиция 110”

“Фильтр масляный (центрифуга съемный) дв.
ЯМЗ-650,651″

Кол-во: 20

“Позиция 111”

“Фильтр воздушный МАЗ”

Кол-во: 30

“Позиция 112”

“Фильтр воздушный Mitsubishi”

Кол-во: 5

“Позиция 113”

“Фильтр топливный Toyota”

Кол-во: 15

“Позиция 114”

“Фильтр топливный ГАЗ, УАЗ”

Кол-во: 20

“Позиция 115”

“Фильтр масляный УАЗ, ГАЗ”

Кол-во: 20

“Позиция 116”

“Фильтр гидравлический”

Кол-во: 5

“Позиция 117”

“Ремкомплект фильтра тонкой очистки топлива КАМАЗ”

Кол-во: 20

“Позиция 118”

“Фильтр топливный Mitsubishi”

Кол-во: 5

“Позиция 119”

“Кольцо масляного фильтра 125х4,5х4,5-26 ЯМЗ”

Кол-во: 50

Поставка фильтров и расходных материалов

Позиция №1 Быстроразъемное соединение для диализа, цвет- красный, Walther-Praezision, тип 22-006 или эквивалент

Позиция №2 Модуль кассетный мембранный (ПЭС , размер пор 0,45 мкм) для фильтродержателя АСФ 009, ЗАО “Владисарт” или эквивалент

Позиция №3 Обратноосмотическая мембрана FILMTEC™ TW30-1812-75, Dow Chemical или эквивалент

Позиция №4 Быстроразъемное соединение для диализа, цвет- синий, Walther-Praezision, тип 22-006 или эквивалент

Позиция №5 Смола катионообменная Ультраион К (Na), упак/25 л, ЗАО «НПК МЕДИАНА-ФИЛЬТР» или эквивалент

Позиция №6 Картридж с активированным углем GAC-10N для УВОИ-«М-Ф» 1812F-6, ЗАО «НПК МЕДИАНА-ФИЛЬТР» или эквивалент

Позиция №7 Фиттинг, Cole-Parmer, арт. KM-31306-15 PSF или эквивалент

Позиция №8 Картридж «Арагон-2», ООО “Акватория” или эквивалент

Позиция №9 Песок для водоочистки 0,5-2 мм, упак/ 25 кг

Позиция №10 Фильтр с обратной промывкой Protector BW 3/4″+1″ (DN 20+25), Best Water Technology или эквивалент

Позиция №11 Картридж Raifil CBC-10-BP-10 Big Blue 10″ угольный, Raifil, артикул CBC-10 или эквивалент

Позиция №12 Модуль кассетный мембранный (ПЭС , размер пор 0,22 мкм) для фильтродержателя АСФ 009, ЗАО “Владисарт” или эквивалент

Позиция №13 Картридж Pentek P-5-20, Pentair Inc, артикул А155016-43 или эквивалент

Позиция №14 Сменный фильтр AF40P-060S для фильтр-регулятора AW40-F04D-B, SMC PNEUMATICS или эквивалент

Позиция №15 Ионообменная смола Lewatit NM 60, LANXESS Deutschland GmbH, упак/25 л или эквивалент

Позиция №16 Сменный модуль предварительной очистки воды ЭФГ 112/508 10 мкм х/в, 20″ ВВ, ООО “Аквафор” или эквивалент

Позиция №17 Сменный картридж, обратноосмотическая мембрана тип A K3218T, корпус Slim

Позиция №18 Сменный фильтр AW60P-060S для фильтр-регулятора AW60-F10D , SMC PNEUMATICS или эквивалент

Позиция №19 Фильтрующий элемент Sterivex-GP Pressure Filter Unit, 0,22 мкм, упак/50 шт. , Merck Millipore, кат.№ SVGP01050 или эквивалент

Позиция №20 Крышки-мембраны одноразовые AirOtop для колб Ultra Yield 2500 мл, упак/100 шт., Thomson, кат. № 899425 или эквивалент

Позиция №21 Стандартные полимерные контейнеры Flexboy® с TPE (EVA+C-Flex Clear 374) трубками, 10 л, упак/20 шт. , Sartorius, кат. № FFB110905 или эквивалент

Позиция №22 Фильтр картонный с активированным углем, в дисках 140 мм, PALL, тип AKS-4 или эквивалент

Позиция №23 Фиттинг PS 3/8 ”, упак/10 шт. , Cole-Parmer, кат. № КодЕK- 30614-19 или эквивалент

Позиция №24 Фиттинг PS 1/4 ” , упак/10 шт., Cole-Parmer, кат. № КодЕK- 30614-15 или эквивалент

Позиция №25 Кварцевый песок (фильтрующая засыпка) 0,7-1,2 мм для УВОИ-«М-Ф» , упак/25 кг

Позиция №26 Гидроантрацит (фильтрующая засыпка) 0,8-1,6 мм, упак/25 кг

Позиция №27 Фильтры КСКФ круглые, диаметр 180 мм к коробке стерилизационной КСКФ-9

Позиция №28 Картридж Pentek WS 20BB, Pentair Inc, артикул Pentek WS 20BB или эквивалент

Позиция №29 Картридж Pentek BB RFC 20″, Pentair Inc, артикул 155247-43 или эквивалент

Позиция №30 Стандартные полимерные контейнеры Flexboy® с TPE (EVA+C-Flex Clear 374) трубками, 5 л, упак/20 шт. , Sartorius, кат. № FFB110904 или эквивалент

Позиция №31 Гравий для водоочистки 2-5 мм , упак/25 кг

Позиция №32 Ионообменная смола Purolite C100H, Purolite, упак/25 л или эквивалент

Позиция №33 Картриджный фильтр механической очистки, рейтинг 5 мкм, ЭФМ-250-5Т, ЗАО «НПК МЕДИАНА-ФИЛЬТР» или эквивалент

Позиция №34 Сменная кассета «Барьер 4 Стандарт» для фильтр- кувшинов для воды БАРЬЕР, АО “БВТ БАРЬЕР РУС” или эквивалент

Позиция №35 Ионообменная смола Dowex MB-50 (Dowex MB-20) , Dow Chemical, упак/25 л или эквивалент

Позиция №36 Фильтровальная бумага, диаметр 110 мм, упак/100 шт.

Позиция №37 Гравий (поддерживающая засыпка) 1-3 мм для УВОИ-«М-Ф», упак/25 кг

Тендер №0351300079616000159 | Поставка фильтров для спецтехники

  • ОБЪЕКТЫ ЗАКУПКИ ПО КОНТРАКТУ

    Наименование объекта закупкиКод по ОКПД2Единица измеренияКоличествоЦена за ед. изм.Стоимость
    Фильтр масляный HU 93228.29.13.110шт6,00950,005 700,00
    Фильтр масляный Р55052028.29.13.110шт6,00970,005 820,00
    Фильтр воздушный P-60-866528.29.13.130шт6,006 500,0039 000,00
    Фильтр масляный двигателя M533428.29.13.110шт6,00620,003 720,00
    Фильтр гидравлический VT-65028.29.12.190компл4,001 320,005 280,00
    Фильтр топливный FF507428.29.13.120шт6,00490,002 940,00
    Фильтр топливный BFU 700X28.29.13.120шт12,00650,007 800,00
    Фильтр воздушный C1530028.29.13.130шт12,002 000,0024 000,00
    Фильтр масляный 25200228. 29.13.110шт25,00630,0015 750,00
    Фильтр топливный WK842/228.29.13.120шт8,00650,005 200,00
    Фильтр гидравлический 25078128.29.12.190шт8,004 750,0038 000,00
    Фильтр топливный 25200128.29.13.120шт25,00550,0013 750,00
    Фильтр воздушный Р60-612128.29.13.130шт6,002 340,0014 040,00
    Фильтр гидравлический HD 946/228.29.12.190шт4,006 500,0026 000,00
    Фильтр гидравлический P76530828.29.12.190шт2,006 500,0013 000,00
  • Поставка фильтров Parker и Fai Filtri – Лента новостей

    АО “ИРИМЭКС” так же занимается поставками фильтров различного назначения.

    Мы предлагает Вашему вниманию фильтры производства Fai Filtri и Parker.

    С 1974 года компания Fai Filtri предлагает эффективные и инновационные решения в области фильтрации для дорожно-строительной техники, сельского хозяйства, промышленности, компрессоров и электроэрозионных станков.

    Ежегодно компания FF производит более 3 миллионов фильтров различного назначения. Более 8000 постоянных клиентов по всему миру. Около 80% продукции поставляется на экспорт и 20% на внутренний рынок.
    Fai Filtri обладает как сетью дистрибьюторов и дилеров по всему миру, так и представлен собственными филиалами: Fai Filtri Canada, Fai Filtri Russia, Fai Filtri USA, Fai Filtri Malaysia.

    Широкий спектр фильтрующих элементов, нашедших свое применение во всех элементах гидравлического привода. Применение современных фильтрующих материалов позволяет выпускать продукты с тонкостью фильтрации до 3 мкм и максимальной скоростью потока до 360 л/м.

    • Серия SUE Всасывающие фильтры с металлической сеткой в качестве фильтрующего материала.
    • Серия FCS Фильтры в сборе в напорные и возвратные трубопроводы.
    • Серия CSP Навинчиваемые элементы с максимальным рабочим давлением до 25 бар.
    • Серия FST Фильтры в сборе для монтажа на гидравлический бак.
    • Серия CS/СТТ Навинчиваемые элементы с максимальным рабочим давлением до 12 бар.
    • Серия CSD Навинчиваемые элементы с максимальным рабочим давлением до 35 бар.
    • Серия CSG Навинчиваемые элементы с максимальным рабочим давлением до 12 бар, с резьбой стандарта UNF.



    Parker Hannifin Corporation была основана в 1918 году и на сегодняшний день является глобальной компанией с богатой историей  с годовым объемом продаж, превышающим 13 млрд  долларов. Parker Hannifin является ведущим в мире многоотраслевым производителем технологий в своей области, обеспечивая высокоточные инженерные решения широкого спектра для автомобильного, индустриального и аэрокосмического рынков. В компании работает около 57 500 человек в 50 странах по всему миру.

    Продукция под маркой Parker производится различными заводами, расположенными по всему миру.

    По вопросам подбора продукции Parker и Fai Filtri просим Вас обращаться в офис компании АО «ИРИМЭКС»:  по телефону (495) 783-60-73 (многокан.), факсу (495) 783-60-74 (многокан.) или электронной почте [email protected]

    Поставка блока фильтр-сепараторов газа, предназначенных для тонкой очистки (фильтрации) природного газа, в рамках строительства дожимной компрессорной станции «TIP-02 Акыртобе», Казахстан.

    В рамках реализации строительства дожимной компрессорной станции «TIP-02 Акыртобе» летом этого года нашей компанией была осуществлена поставка блока фильтров-сепараторов газа, предназначенных для тонкой очистки (фильтрации) природного газа.

    Данный узел включает в себя три вертикальных фильтра-сепаратора, включенных в технологический процесс для параллельной работы по схеме 2 рабочих + 1 резервный. Блок фильтров-сепараторов газа имеет необходимую трубопроводную обвязку, выполненную в соответствии с требованиями нормативно-технической документации республики Казахстан. Блок укомплектован площадками обслуживания и комплектом приборов, обеспечивающие работу установки и контроль технологических параметров.

    Устройство вертикального фильтра-сепаратора.

    Фильтр-сепаратор представляет собой вертикальный цилиндрический сосуд диаметром 1320 мм (D1) разделенный на две ступени очистки (Рис. 1) газа. Первая ступень состоит из 219 циклонов, работа которых основана на использовании центробежных сил, возникающих при вращении газового потока внутри корпуса циклона. Вторая ступень представляет собой пучок фильтрующих элементов (материал – полиэстер) в количестве 23 штук. В нижней части сосуда предусмотрена полость для сбора жидкости (конденсата) и механических частиц. Через патрубок дренажа конденсат и твердые частицы выводятся в общую дренажную сеть.

    Рис.1. Вертикальный фильтр-сепаратор

    Принцип работы вертикального фильтра-сепаратора.

    Природный газ, проходя через входной патрубок N1 фильтра-сепаратора, попадает на первую ступень очистки, состоящая из 219 циклонов. Содержащаяся в газе влага и крупные твердые частицы (размером более 8 мкм) осаждаются на стенках циклонов с эффективностью 98%. За счет действия центробежных сил в циклонах и под действием гравитационных сил влага и частицы опускаются в нижнюю часть сосуда фильтра-сепаратора.

    Продолжая движение, газ очищается от оставшихся механических примесей крупнее 1 мкм в пучке фильтрующих элементов с эффективностью 99% и далее через выходной патрубок N2 направляется к потребителю.

    Опорожнение накопительной части фильтра-сепаратора от жидкости и механических частиц, при достижении максимального уровня заполнения, осуществляется через дренажные патрубок N3 и N5.

    Для проведения работ по очистке и ревизии внутренней поверхности фильтра-сепаратора и замены фильтрующих элементов в конструкции вертикального фильтра-сепаратора предусмотрены ревизионный люк (N9) и быстросъемная крышка в верхней части фильтра-сепаратора.

    Блок фильтров-сепараторов газа включает полный комплект предохранительного оборудования и приборов КИПиА (патрубки N4, N6, N8) для обеспечения безопасной и надежной эксплуатации фильтров-сепараторов.

    Для проведения гидравлических испытаний, технического обслуживания и ремонта предусмотрены поворотные заглушки.

    Основные характеристики фильтра-сепаратора представлены в таблице 1.

    Таблица 1.

    № п/п

    Наименование параметров

    Показатели

    1

    Производительность по газу номинальная, Нм3/час

    90 000 – 360 000

    2

    Давление рабочее (изб.) номинальное, МПа

    2,5 – 5,5

    3

    Давление расчетное (изб.), МПа

    6,3

    4

    Температура окружающей среды, °С

    от -43 до +45

    5

    Рабочая среда

    Природный газ

    6

    Степень очистки от частиц от 1 мкм и более, %

    99

    7

    Перепад давления номинальный, МПа

    0,045

    Надеемся, что строительство станции закончится вовремя, и компрессорная станция будет долгие годы надежно и эффективно работать, обеспечивая бесперебойную работу газотранспортной сети республики Казахстан.

    Области применения – Амафильтр – поставка оборудования промышленной фильтрации для пищевой, химической, машиностроительной, металлургической и других отраслей промышленности

    В любой области применения для выбора правильного фильтра прежде всего нужно ответить на несколько главных вопросов:

    – что является конечным продкутом – жидкость или примеси или и то и другое?

    – что за жидкость и какой поток должен проходить через фильтр в единицу времени, возможно ли остановиться для регенерации?

    – какие именно примеси, их размер, тип, сколько их в единице объема, сколько нужно убрать, а сколько допустимо оставить в жидкости?

    Если неправильно ответить на эти первые вопросы, то выбранный Вами самый замечательный фильтр просто не будет работать так как Вам нужно. В каких-то случаях придется ставить несколько фильтров разного типа последовательно просто потому,  что нет одной модели отвечающей Вашим условиям.

    Компания Amafilter предлагает фильтры для различных сфер использования:

    Пищевая промышленность

    растительное масло и производные (напр. лецитин, парафин, биотопливо)

    мисцелла

    сахар и подсластители

    какао масло

    мед и джем

    кондитерская промышленность (шоколад, глазурь, сиропы)

    кофейный экстракт

    животные жиры и мыло

    очистка солевых ванн в производстве твердых сыров

    молочная промышленность (вода для мойки сепараторов)

    производство алкогольных и безалкогольных напитков

    очистка фритюрного масла на предприятиях быстрого питания

    розлив питьевой воды

    подготовка воды на всех стадиях

    удаление масла из воздуха (при продувке фильтров на производстве раст.масла)

    очистка воздуха от продуктовой пыли в складах

    очистка помещений от пыли (при засыпке фильтровальных добавок)

    органическая и неорганическая химия

    лаки, краски, покрытия, типографские краски

    электролиты

    катализаторы
    растворители, кислоты, щелочи, реактивы

    спирт

    удобрения и сельхоз. химия

    пластики и полимеры, ПВХ паста

    смолы, клеи

    пластизоль

    гликоли

    жидкое стекло

    косметика и парфюмерия

    моющие средства

    регенерация аминов

    защита катализатора на нефтеперегонке

    очистка жидкой серы в производстве кислоты

    производство минеральных масел высокого класса



    Металлообработка

    очистка СОЖ и гидравлических жидкостей

    удаление масла из воздуха в надстаночном пространстве



    Водоподготовка

    фильтрация речной воды и воды из скважин

    фильтрация сточных вод

    тонкая фильтрация перед обратным осмосом



    Энергетика

    очистка конденсата на градирнях

    защита теплообменников

    очистка воды для охлаждения турбин

    фильтры для ветряных генераторов

    фильтрация частиц пыли и ржавчины, во избежание попадания их в топливную магистраль и камеру сгорания



    Остальные области применения

    очистка тяжелого топлива

    очистка моторных, трансмиссионных, смазочных масел и гидравлических жидкостей;

    очистка оборотной и охлаждающей воды

    деэмульгация и сепарация воды от масла и масла от воды

    фильтрация воды для систем пожаротушения

    Важность фильтрации для источников питания

    Импульсные источники питания (SMPS) могут генерировать синфазные и дифференциальные шумовые токи, которые отводятся к нагрузке и обратно к источнику питания, создавая как кондуктивные, так и излучаемые помехи. Поэтому важно фильтровать не только сторону нагрузки, но и линии электропередач, и саму ИИП. Высококачественные импульсные источники питания и другое электрическое или электронное оборудование (например, частотно-регулируемые приводы, солнечные инверторы) значительно выигрывают от использования конденсаторов для подавления электромагнитных помех (защиты) и фильтров электромагнитных помех.Защитная пленка и фильтр электромагнитных помех KEMET предлагают надежные решения для энергетического, автомобильного, промышленного, потребительского и медицинского применения и многого другого.

    Использование X- и Y-конденсаторов для обеспечения безопасности и подавления электромагнитных помех

    Шум дифференциального режима можно изучить и понять, взглянув на схему, компоновку печатной платы или монтажную схему цепи SMPS. Синфазный шум является нежелательным, трудным для понимания и часто связан с физикой токов, протекающих вокруг паразитной емкости или другого, казалось бы, случайного источника, который становится более сложным в мощной электронике.

    Синфазный шум может вернуться обратно в линию электропередачи, когда оборудование подключено к местной электросети или сети переменного тока. Чтобы предотвратить распространение шума на другое оборудование, подключенное к линии переменного тока (силовой), между линией переменного тока и выпрямителем в SMPS помещается фильтр электромагнитных помех (ЭМП). Конденсаторы фильтруют линию электропередачи, отделяя ее от любого синфазного шума, который может быть создан SMPS, и подавляют электромагнитные помехи.

    Конденсаторы

    класса X и класса Y обычно предназначены для фильтрации шума от линии электропередачи переменного тока (сети), которая питает электрическое и электронное оборудование.Они обозначаются как X-конденсаторы (C X ) или Y-конденсаторы (C Y ) в зависимости от типа шума, который они помогают фильтровать. C X , расположенный между линией и нейтралью, препятствует тому, чтобы SMPS вносил помехи дифференциального режима. C Y – конденсаторы подключаются между линией электропередачи и основной заземляющей пластиной или шасси SMPS и отфильтровывают синфазные помехи. X- и Y-конденсаторы расположены в фильтре электромагнитных помех перед выпрямляющим каскадом в SMPS.Защита SMPS от сети переменного тока и наоборот добавляет как фильтрацию электромагнитных помех, так и безопасность.

    Рис. 1. Пленочная технология KEMET предлагает полное семейство конденсаторных решений, отвечающих всем требованиям, предъявляемым к каждому каскаду SMPS. Для получения более подробной информации см. https://www.kemet.com/en/us/applications/filtering.html

    . Y-конденсаторы

    обычно изготавливаются из металлизированной полипропиленовой пленки, пропитанной бумаги или керамического диэлектрика. Металлизированные пленочные и бумажные конденсаторы обладают отличными свойствами самовосстановления и могут восстанавливаться после короткого замыкания и избегать более критических катастрофических отказов, как правило, выходя из строя как цепь с открытым режимом.Напротив, керамические конденсаторы могут стать нестабильными в зависимости от температуры и времени и не обладают свойствами самовосстановления. Керамические конденсаторы также склонны к короткому замыканию. Поскольку электромагнитные помехи всегда были основной проблемой при преобразовании мощности или интеграции различных систем, фильтрация является основным инструментом в наборе инструментов проектировщика.

    Рисунок 2: Фильтр электромагнитных помех (вверху) имеет пленочные конденсаторы C X и C Y . Внизу показана форма сигнала до и после фильтрации с помощью конденсаторов подавления электромагнитных помех или фильтра электромагнитных помех.

    После выпрямления переменного напряжения конденсаторы являются еще одним ключевым компонентом SMPS. «Идеальная» конструкция имеет коэффициент мощности 1,0 и, следовательно, может потреблять всю энергию, которая может быть ему подведена. Предварительные регуляторы с коррекцией коэффициента мощности (PFC) повышают эффективность за счет повышения коэффициента мощности и помогают уменьшить содержание гармоник на входе тока. Конденсаторы компенсируют потери активной мощности из-за индуктивных нагрузок. Схема PFC компенсирует всякий раз, когда формы сигналов напряжения и тока не совпадают по фазе, снижая уровень гармонических искажений.Поскольку ККМ также требует использования полупроводниковых коммутационных устройств, он требует вместе с входным фильтром электромагнитных помех использование дополнительных фильтрующих (защитных) конденсаторов электромагнитных помех.

    Преимущества внешней фильтрации

    Переключающая или импульсная схема является сердцем SMPS. Транзисторы включаются и выключаются на высоких частотах, создавая чистую форму волны переменного тока с желаемой частотой и уровнями напряжения и тока. SMPS обеспечивает высокую эффективность при низком уровне рассеивания тепла.Однако действие переключения вносит пульсации, переходные процессы и шум в целом. Еще один фильтрующий каскад на выходе ИИП необходим для качественного питания нагрузки.

    Импульсный источник высокого класса будет иметь выходной каскад, поскольку пульсации выходного напряжения схемы переключения являются неотъемлемыми. Другие области также могут вносить шум (например, паразитная емкость), влияние которого можно увидеть на выходных сигналах SMPS.

    Емкостной фильтр сглаживает дополнительные импульсы в выходном каскаде, благодаря чему на нагрузку подается практически постоянное напряжение постоянного тока.Выходной фильтр заряжается до пика входного напряжения, наблюдаемого на CF (положительная часть входа). Когда входное напряжение выходного каскада падает ниже 0 В, конденсатор разряжается на нагрузку. Скорость, с которой он разряжается, зависит от постоянной времени RC, которая формируется сопротивлением нагрузки и конденсатором.

    Некоторые приложения требуют точности и менее устойчивы к шуму, например, в медицинских, промышленных и потребительских приложениях. Шум на шине питания чувствительного оборудования может привести к неожиданным результатам в случайные моменты.В некоторых случаях это может стоить жизни или огромных денежных потерь продукции при производстве, например, если шум воздействует на оборудование в критический момент. Перед приобретением всего нового оборудования или заменой блока питания простой в установке и заранее спроектированный фильтр электромагнитных помех может помочь решить проблемы электромагнитных помех при гораздо меньших затратах и ​​более быстрой конструкции. KEMET предлагает широкий выбор фильтров EMI/RFI.

    Новый сертифицированный cUL/ENEC/CQC конденсатор F862-V054 X2 для подавления электромагнитных помех

    Конденсатор

    KEMET F862-V054 идеально подходит как для входной фильтрации электромагнитных помех, так и для каскадов коррекции коэффициента мощности импульсных источников питания или любых конструкций с аналогичными требованиями.F862-V054 также соответствует критериям приложений, требующих более высокого уровня безопасности и долговременной стабильности в суровых условиях. Этот конденсатор обладает отличными тепловыми преимуществами благодаря исключительно высокой эффективности самовосстановления и устойчивости к ионизации благодаря своей специальной конструкции, устойчивой к высоким температурам и влажности.

    Отличные результаты испытаний на температурно-влажностное смещение (THB) имеют решающее значение для определения адекватной производительности в реальных условиях эксплуатации в суровых условиях окружающей среды.Пленочные конденсаторы, такие как KEMET F862-V054, идеально подходят для работы в различных суровых условиях, используемых в автомобильных гибридных/электрических бортовых зарядных системах, микроинверторах солнечной энергии и интеллектуальных измерителях мощности.

    Рис. 3: Внутренняя конструкция F862-V054 X2

    Конденсаторы

    F862-V054 класса X2 изготовлены из металлизированной полипропиленовой пленки, залитой самогасящейся смолой (см. рис. 3 выше). Они соответствуют AEC-Q200 Совета по автомобильной электронике и имеют класс IIB (по тесту THB при 85°C, 85% R.H. 310 В переменного тока, 500 часов) в соответствии с последним стандартом IEC. Они рассчитаны на 310 В переменного тока/630 В постоянного тока и имеют диапазон рабочих температур от -40°C до +110°C.

    Новый сертифицированный cUL/ENEC, SMP253 Y2, подавление электромагнитных помех SMD, конденсатор из пропитанной бумаги

    SMP253 — единственный в отрасли бумажный конденсатор SMD, сертифицированный по классу безопасности Y2. Конденсаторы типа Y во входном каскаде фильтра ослабляют синфазный шум, излучаемый устройством в сеть/линию электропередач или наоборот.

    SMP253 обеспечивает высочайшую производительность и надежность существующих конденсаторных технологий в корпусе для поверхностного монтажа (SMD) и идеально подходит для массовой сборки небольших портативных устройств. Конденсаторы типа Y, подключенные от одной ветви фазы линии электропередачи к земле (подключенной к шасси), должны выдерживать переходные процессы без сбоев, которые могут вызвать короткое замыкание или высокий ток утечки. Удары молнии — прекрасный пример того, почему в перезаряжаемой бытовой электронике нужны фильтры, защищающие ее от грязного питания, ударов молнии и всего, что передается по общедоступной линии электропередачи переменного тока.

    Рисунок 4: Внутренняя конструкция SMP253 Y2

    Конденсаторы

    SMP253 изготовлены из бумаги, пропитанной эпоксидной смолой, в качестве диэлектрического материала (см. рис. 4 выше). Такая конструкция сводит к минимуму риск образования внутренних воздушных карманов. Такие карманы могут начать ионизацию, которая со временем окислит металлизацию в конденсаторе, что приведет к потере емкости. Во влажных условиях водяной пар может усилить процесс окисления и ускорить потерю емкости.Однако этот тип конденсаторной технологии не демонстрирует такого явления. Наоборот, поглощение воды приведет к увеличению емкости из-за вклада более высокой диэлектрической проницаемости воды.

    Рис. 5: Испытание на ускоренный срок службы, температурно-влажностное смещение (85°C/85% R.H.) для различных пленочных технологий подавления электромагнитных помех. Пример: Бумага: SMP253 Y2; для тяжелых условий эксплуатации: полипропилен F862-V054 X2; Стандарт: Полипропилен R46 X2.

    Во время ускоренного испытания на срок службы с учетом смещения температуры и влажности (рис. 5) бумажный диэлектрик SMP253 поглощает водяной пар с более высокой диэлектрической проницаемостью, чем конденсаторы других технологий, что приводит к увеличению значения емкости.И наоборот, конструкция для тяжелых условий эксплуатации (синяя линия на рис. 5) является четким представлением производительности технологии F862-V054 X2 PP, поддерживая очень стабильное низкое падение значения емкости в аналогичных суровых условиях испытаний в течение продолжительных часов.

    KEMET SMP253 Y2 поддерживает функции безопасности, фильтрации и обработки переходных процессов для снижения электромагнитных помех в низкопрофильном корпусе. SMP253 обладает лучшими характеристиками безопасности среди Y-конденсаторов благодаря превосходным свойствам самовосстановления, которые могут предотвратить катастрофические сбои.Для критических и требовательных приложений, таких как военные и медицинские, которые также требуют высокой производительности, значение емкости должно оставаться постоянным независимо от того, как долго он должен непрерывно работать. SMP253 очень стабилен при воздействии импульсных переходных процессов напряжения, разработан для максимальной надежности и безопасности, и он начинает терять минимальное значение емкости только после более чем 11 лет непрерывной работы.

    Новый сертифицированный cUL и ENEC фильтр электромагнитных помех FLLE2-(P, Q, R, S, U)

    Пять серий KEMET FLLE2 (P, Q, R, S, U) представляют собой внешние фильтры электромагнитных помех, которые были разработаны специально для развязки синфазных и дифференциальных помех от оборудования, загрязняющего общие соединения.Внешние фильтры FLLE2 очищают шум, создаваемый SMPS, от влияния на другое оборудование через линию питания переменного тока. Серия FLLE2-(P,..,U) представляет собой универсальные внешние однофазные фильтры с высоким коэффициентом затухания, что увеличивает запас для производственных вариаций между системами. Характеристики FLLE2 делают их идеальными для промышленного или медицинского применения.

    Рисунок 6: Пример конфигурации цепи для серий FLLE2-P и FLLE2-U (самое низкое и самое высокое затухание)

    Серия FLLE2 рассчитана на 300 В переменного/постоянного тока со стандартными номинальными токами от 1 А до 32 А (при 40°C). Ассортимент из пяти серий фильтров предлагает повышенные характеристики вносимых потерь, выбор среднего, высокого и сверхвысокого уровня затухания, а также версии медицинского класса, обеспечивающие нулевой ток утечки. Существует также вариант с гибкими проводными соединениями.

    Фильтры – это как предоплаченная страховка от проблем с оборудованием, которые потом устранят. Однако качество компонентов фильтра может повлиять на фактические результаты. Высокоэффективную фильтрацию можно обеспечить с помощью качественных компонентов от KEMET.

    Фильтр FLLE2-(P, Q, R, S, U), конденсаторы SMP253 и F862-V054 обеспечивают качество, определяющее отрасль, для множества приложений, требующих безопасных вариантов фильтрации. Узнайте больше, посетив https://www.kemet.com/en/us/applications/filtering.html.

    Блоки питания, схемы фильтров

    • Изучив этот раздел, вы должны уметь:
    • Опишите принципы работы накопительного конденсатора в базовых источниках питания.
    • • Действие накопительного конденсатора.
    • • Влияние накопительного конденсатора на постоянную составляющую.
    • • Влияние накопительного конденсатора на ток диода.
    • Опишите принципы работы фильтра нижних частот, используемого в базовых источниках питания.
    • • LC-фильтры.
    • • Радиоуправляемые фильтры.

    Компоненты фильтра

    Типовую схему фильтра источника питания можно лучше понять, разделив схему на две части: накопительный конденсатор и фильтр нижних частот.Каждая из этих частей способствует удалению оставшихся импульсов переменного тока, но по-разному.

    Резервуарный конденсатор

    Рис. 1.2.1 Резервуарный конденсатор

    На рис. 1.2.1 показан электролитический конденсатор, используемый в качестве накопительного конденсатора, названного так потому, что он действует как временное хранилище выходного тока источника питания. Выпрямительный диод подает ток для зарядки накопительного конденсатора в каждом цикле входной волны. Накопительный конденсатор большой электролитический, обычно на несколько сотен, а то и на тысячу и более микрофарад, особенно в БП сетевой частоты.Это очень большое значение емкости требуется, потому что накопительный конденсатор при зарядке должен обеспечивать постоянный ток, достаточный для поддержания стабильного выхода блока питания при отсутствии входного тока; то есть в промежутках между положительными полупериодами, когда выпрямитель не проводит.

    Действие накопительного конденсатора на полупериодную выпрямленную синусоиду показано на рис. 1.2.2. Во время каждого цикла напряжение переменного тока на аноде выпрямителя увеличивается до Vpk. В какой-то момент, близкий к Vpk, анодное напряжение превышает катодное, выпрямитель проводит ток и течет импульс тока, заряжая накопительный конденсатор до значения Vpk.

    Рис. 1.2.2 Действие накопительного конденсатора

    Как только входная волна проходит через Vpk, напряжение на аноде выпрямителя падает ниже напряжения на конденсаторе, выпрямитель становится смещенным в обратном направлении, и проводимость прекращается. Цепь нагрузки теперь питается только от накопительного конденсатора (отсюда необходимость в большом конденсаторе).

    Конечно, несмотря на то, что накопительный конденсатор имеет большую емкость, он разряжается, питая нагрузку, и его напряжение падает, но ненамного. В какой-то момент во время следующего цикла сетевого ввода входное напряжение выпрямителя становится выше напряжения на частично разряженном конденсаторе, и резервуар снова заряжается до пикового значения Vpk.

    Пульсация переменного тока

    Величина, на которую накопительный конденсатор разряжается за каждый полупериод, определяется током, потребляемым нагрузкой. Чем выше ток нагрузки, тем больше разряд, но при условии, что потребляемый ток не является чрезмерным, количество переменного тока, присутствующего на выходе, значительно снижается. Обычно размах оставшегося переменного тока (называемого пульсацией, поскольку волны переменного тока теперь значительно уменьшены) будет составлять не более 10% выходного напряжения постоянного тока.

    Выход постоянного тока выпрямителя без накопительного конденсатора равен либо 0.637 Впик для двухполупериодных выпрямителей или 0,317 Впик для однополупериодного. Добавление конденсатора увеличивает уровень постоянного тока выходной волны почти до пикового значения входной волны, как видно из рис. 1.1.9.

    Чтобы получить наименьшую пульсацию переменного тока и самый высокий уровень постоянного тока, было бы разумно использовать максимально возможный накопительный конденсатор. Однако есть загвоздка. Конденсатор обеспечивает ток нагрузки большую часть времени (когда диод не проводит ток). Этот ток частично разряжает конденсатор, поэтому вся энергия, потребляемая нагрузкой в ​​течение большей части цикла, должна компенсироваться за очень короткое оставшееся время, в течение которого диод проводит ток в каждом цикле.

    Формула, связывающая заряд, время и ток, гласит:

    Q = Это

    Заряд (Q) конденсатора зависит от величины тока (I), протекающего в течение времени (t).

    Следовательно, чем короче время зарядки, тем больший ток должен дать диод для его зарядки. Если конденсатор очень большой, его напряжение почти не будет падать между зарядными импульсами; это создаст очень небольшую пульсацию, но потребует очень коротких импульсов гораздо более высокого тока для зарядки накопительного конденсатора.И входной трансформатор, и выпрямительные диоды должны обеспечивать этот ток. Это означает использование более высокого номинального тока для диодов и трансформатора, чем это было бы необходимо при меньшем накопительном конденсаторе.

    Таким образом, существует преимущество в уменьшении емкости накопительного конденсатора, что позволяет увеличить имеющиеся пульсации, но это можно эффективно устранить, используя фильтр нижних частот и ступени регулятора между накопительным конденсатором и нагрузкой.

    Это влияние увеличения размера резервуара на ток диода и трансформатора следует учитывать при любых операциях по техническому обслуживанию; замена накопительного конденсатора на больший номинал, чем в оригинальной конструкции, «для уменьшения шума сети» может показаться хорошей идеей, но может привести к повреждению выпрямительного диода и/или трансформатора.

    При двухполупериодном выпрямлении характеристики накопительного конденсатора по устранению пульсаций переменного тока значительно лучше, чем при однополупериодном, при том же размере накопительного конденсатора амплитуда пульсаций примерно вдвое меньше, чем в однополупериодных источниках питания, потому что в двухполупериодных цепях , периоды разрядки короче, поскольку накопительный конденсатор перезаряжается с удвоенной частотой по сравнению с полуволновой конструкцией.

    Фильтры нижних частот

    Хотя полезный источник питания может быть изготовлен с использованием только накопительного конденсатора для устранения пульсаций переменного тока, обычно необходимо также включить фильтр нижних частот и/или ступень регулятора после накопительного конденсатора, чтобы удалить любые оставшиеся пульсации переменного тока и улучшить стабилизацию. выходного напряжения постоянного тока в условиях переменной нагрузки.

    Рис. 1.2.3 LC-фильтр

    Рис. 1.

    2.4 RC-фильтр

    Для удаления пульсаций, остающихся после накопительного конденсатора, можно использовать LC- или RC-фильтры нижних частот.LC-фильтр, показанный на рис. 1.2.3, является более эффективным и дает лучшие результаты, чем RC-фильтр, показанный на рис. для эффективной работы в диапазоне частот от 50 до 120 Гц должны быть большие и дорогие ламинированные или тороидальные сердечники. Однако в современных конструкциях, использующих импульсные источники питания, где любые пульсации переменного тока имеют гораздо более высокие частоты, можно использовать катушки индуктивности с ферритовым сердечником гораздо меньшего размера.

    Фильтр нижних частот пропускает низкие частоты, в данном случае постоянный ток (0 Гц), и блокирует более высокие частоты, будь то 50 Гц или 120 Гц в базовых схемах или десятки кГц в конструкциях с переключаемым режимом.

    Реактивное сопротивление (X C ) конденсатора в одном из фильтров очень низкое по сравнению с сопротивлением резистора R или реактивным сопротивлением дросселя X L на частоте пульсаций. В конструкциях RC сопротивление R должно быть довольно низким, поскольку через него должен проходить весь ток нагрузки, может быть несколько ампер, выделяя значительное количество тепла. Таким образом, типичное значение должно составлять 50 Ом или меньше, и даже при этом значении обычно необходимо использовать большой проволочный резистор.Это ограничивает эффективность фильтра, так как соотношение между сопротивлением R и реактивным сопротивлением конденсатора не превышает примерно 25:1. Тогда это будет типичным коэффициентом уменьшения амплитуды пульсаций. При включении фильтра нижних частот на резисторе теряется некоторое напряжение, но этот недостаток компенсируется лучшими характеристиками пульсаций, чем при использовании только накопительного конденсатора.

    LC-фильтр работает намного лучше, чем RC-фильтр, потому что можно сделать соотношение между X C и X L намного больше, чем соотношение между X C и R.Обычно соотношение в LC-фильтре может быть 1:4000, что обеспечивает гораздо лучшее подавление пульсаций, чем RC-фильтр. Кроме того, поскольку сопротивление катушки индуктивности по постоянному току в LC-фильтре намного меньше, чем сопротивление R в RC-фильтре, проблема выделения тепла большим постоянным током в LC-фильтрах значительно снижается.

    С помощью комбинированного накопительного конденсатора и фильтра нижних частот можно удалить 95% или более пульсаций переменного тока и получить выходное напряжение, близкое к пиковому напряжению входной волны.Однако простой блок питания, состоящий только из трансформатора, выпрямителя, резервуара и фильтра нижних частот, имеет некоторые недостатки.

    Рис. 1.2.5 Адаптер постоянного тока

    Выходное напряжение блока питания имеет тенденцию к падению по мере увеличения тока, потребляемого с выхода. Это связано с:

    а. Накопительный конденсатор разряжается сильнее с каждым циклом.

    б. Большее падение напряжения на резисторе или дросселе в фильтре нижних частот при увеличении тока.

    Эти проблемы можно в значительной степени решить, включив каскад регулятора на выходе источника питания, как описано в модуле источников питания 2.

    Однако основные цепи питания, описанные здесь, в Модуле 1, обычно используются в обычных адаптерах постоянного тока типа «настенная бородавка», поставляемых со многими электронными продуктами. Наиболее распространенные версии включают трансформатор, мостовой выпрямитель и иногда накопительный конденсатор. Дополнительная фильтрация и регулирование/стабилизация обычно выполняются в цепи, питаемой адаптером.

    Как мощность базового источника питания может быть улучшена с помощью цепей регулирования, объясняется в Модуле источников питания 2

    .



    Типы фильтров источника питания постоянного тока

    Фильтр представляет собой цепь в секции источника питания, которая сглаживает пульсирующий постоянный ток, чтобы сделать его более постоянным.Фильтр минимизирует или устраняет пульсации напряжения на выпрямленном выходе, противодействуя изменениям напряжения и тока.

    Процесс фильтрации осуществляется путем параллельного подключения конденсаторов и последовательных резисторов или катушек индуктивности к выходу выпрямителя. Конденсатор сглаживает напряжение, а катушка индуктивности сглаживает ток.

    Емкостные фильтры

    Емкостный фильтр представляет собой цепь, состоящую из конденсатора и резистора, соединенных параллельно. Емкостный фильтр обеспечивает максимальное выходное напряжение на нагрузку.

    Поскольку требуется большой конденсатор, обычно используется электролитический конденсатор. Когда пульсирующее постоянное напряжение от выпрямителя подается на конденсатор C1, он заряжается до пикового напряжения. См. рис. 1.

    Рис. 1. Схема цепи емкостного фильтра и форма выходного сигнала.

    Между пиками конденсатор разряжается через резистивную нагрузку RL, и напряжение постепенно падает.

    Напряжение пульсаций — это количество переменного напряжения, присутствующего в источнике питания постоянного тока.

    В емкостном фильтре напряжение пульсаций представляет собой падение напряжения перед тем, как конденсатор снова начнет заряжаться. Величина разряда между пиками напряжения регулируется постоянной времени резистора-конденсатора (RC) конденсатора и сопротивлением нагрузки.

    При большом сопротивлении нагрузки и большой емкости пульсации напряжения будут небольшими, что приведет к плавному выходному сигналу. Напряжение пульсаций увеличивается при увеличении нагрузки на емкостном фильтре.

    Резистивные фильтры L-образного сечения

    Резистивный фильтр L-образного сечения — это фильтр, который уменьшает или устраняет пульсации постоянного тока на выходе цепи за счет использования резистора и конденсатора в качестве постоянной времени RC.

    Резистивный фильтр L-образного сечения снижает импульсные токи за счет использования токоограничивающего резистора (R1). См. рис. 2.

    R1 регулирует импульсные токи, ограничивая ток для замедления зарядки конденсатора. Резистор R1 всегда следует включать последовательно с выпрямителем и входным конденсатором системы фильтрации. Это защищает выпрямитель от высокого броска зарядного тока, который протекает через выпрямитель от входного конденсатора C1 при первом включении цепи.

    В приложении обычно используется маломощный резистор около 50 Ом или менее. Фильтрация резистора не так хороша, как у других фильтров, но она дешевле.

    Рис. 2. Схема резистивного фильтра L-образного сечения и форма выходного сигнала

    Индуктивные фильтры L-образного сечения индуктивность и конденсатор. См. рис. 3.

    Катушка индуктивности (L1), включенная последовательно, противодействует изменению тока, создавая противодействующую электродвижущую силу (CEMF) или противодействующее напряжение. Импульсный ток значительно снижается, и конденсатор заряжается медленно.

    Катушка индуктивности также способствует фильтрующему эффекту конденсатора, поскольку CEMF катушки индуктивности имеет тенденцию компенсировать эффекты пульсаций напряжения.

    Рис. 3. Схема индуктивного фильтра L-образного сечения и форма выходного сигнала

    Работу индуктивного фильтра L-образного сечения также можно увидеть по влиянию индуктивного сопротивления на цепь.

    Когда на индуктор подается пульсирующее постоянное напряжение, изменяющееся напряжение создает высокое индуктивное сопротивление. Поэтому индуктор имеет тенденцию блокировать пульсирующее постоянное напряжение. Постоянная часть сигнала может проходить через индуктор. Импульсы, не заблокированные катушкой индуктивности, блокируются конденсатором.

    Фильтры пи-секции

    Фильтр пи-секции — это фильтр, состоящий из двух конденсаторов и катушки индуктивности или резистора для сглаживания пульсаций переменного тока в выпрямленной форме волны.

    Фильтры с сечением пи получили свое название от греческой буквы пи (π), потому что конфигурация фильтра напоминает символ числа пи. Фильтры сечения бывают двух типов: индуктивные и резистивные .

    Фильтр пи-секций состоит из трех элементов. В индуктивном фильтре с пи-секцией имеется шунтирующий входной конденсатор С1; последовательный индуктор (дроссель) L1; и шунтирующий выходной конденсатор C2. См. рис. 4.

    Когда входное напряжение достигает первого конденсатора (C1), конденсатор шунтирует большую часть пульсаций переменного тока на землю.Это обеспечивает гораздо более плавный ток на L1. Поскольку L1 представляет собой высокое индуктивное сопротивление оставшимся пульсациям переменного тока, L1 имеет тенденцию блокировать пульсации переменного тока намного лучше, чем резистор в резистивном фильтре с пи-секциями. Наконец, C2 шунтирует на землю любую оставшуюся пульсацию переменного тока. В результате получается относительно плавное напряжение постоянного тока.

    Рис. 4. Принципиальная схема фильтра пи-секций и форма выходного сигналаФильтрация помогает получить более чистое постоянное напряжение, но небольшие колебания, называемые пульсациями, все же могут оставаться.

    Источник питания с номинальным напряжением 12 В постоянного тока, который колеблется между 11,8 В и 12,2 В, имеет пульсацию 0,4 В. Чем ниже номинальная пульсация источника питания, тем лучше.

    Варианты фильтрации источника питания | Altium Designer

    Марк Харрис

    |&nbsp Создано: 18 июля 2021 г. &nbsp|&nbsp Обновлено: 24 сентября 2021 г.

    Существует очень мало приложений, где блок питания не требует применения фильтрации. Тип фильтра и его расположение в схеме зависят от многих факторов. Наиболее распространенным типом является входная фильтрация, расположенная между любым внешним источником питания и схемой управления источником питания. В качестве альтернативы фильтры, размещенные на выходе через нагрузку, могут быть более эффективными.

    Одной из основных проблем, связанных с базовыми блоками питания, является предотвращение неблагоприятного влияния шумов и скачков напряжения на входном источнике питания на сам источник питания или схемы нагрузки. Второй проблемой является устранение любых пульсаций напряжения на выходе каскада выпрямителя, которые могут повлиять на нагрузку.Однако часто требуется входная фильтрация, чтобы избежать передачи шума, создаваемого импульсной схемой, обратно через источник питания к источнику входного питания в импульсных источниках питания.

    Фильтр пульсаций

    Выход любого выпрямителя будет содержать элемент пульсирующего напряжения на выходе как неотъемлемый побочный продукт процесса выпрямления.

    Конденсатор большой емкости, подключенный к выходной нагрузке, может обеспечить простую, но эффективную фильтрацию пульсаций для выпрямленных линий электропередач.Значение конденсатора рассчитывается как функция частоты пульсаций, максимального тока, подаваемого конденсатором в точке минимального выходного напряжения, и допустимой величины остаточного пульсирующего напряжения. Чем больше конденсатор, тем меньше остаточная пульсация. Теоретически бесконечная емкость устранит любые пульсации напряжения. Здесь разработчику необходимо найти компромисс между стоимостью и размером конденсатора и допустимым остаточным напряжением пульсаций.

    Фактором, который следует учитывать при выборе конденсатора, является его эквивалентное последовательное сопротивление, которое будет определять эффективность фильтра и время отклика, влияя на управление тепловым режимом и потенциально влияя на характеристики высокочастотных пульсаций.

    Основным преимуществом этого базового фильтра является то, что при очень низкой нагрузке выходное напряжение будет очень близко к пиковому входному напряжению. Этот тип фильтра также обеспечивает достаточно эффективное решение для источников питания, использующих однополупериодный выпрямитель, чтобы свести к минимуму количество компонентов и занимаемую площадь. Недостатком этого типа фильтра является то, что он обеспечивает очень плохую стабилизацию напряжения, а его характеристики по уменьшению пульсаций значительно ухудшаются при увеличении нагрузки.

    Фильтрация выходного шума

    При рассмотрении таких шумов, как электромагнитные помехи, решающее значение имеют такие факторы, как размещение фильтра и выбор компонентов.

    Типичная схема пассивного фильтра будет включать конденсатор, катушку индуктивности и резистор, чтобы сформировать мост между источником питания и его нагрузкой. Ключевым свойством правильно спроектированного фильтра является соответствие импеданса выхода цепи питания с цепью нагрузки. Чем лучше совпадение, тем эффективнее будет ослабление любых электромагнитных помех. Таким образом, схема фильтра может устранять шумы входной линии питания и шумы, создаваемые самой схемой источника питания, выступая в роли фильтра нижних частот. Это также может предотвратить передачу помех, вызванных нагрузкой, обратно в цепи управления источником питания и повлиять на его работу. Эта функция может иметь важное значение, если к источнику питания предъявляются строгие требования по регулированию напряжения и он управляет сильноточными коммутационными нагрузками.

    Однако важно отметить, что это не предотвратит передачу шума, создаваемого блоком питания, обратно во входную линию питания. Следовательно, импульсные источники питания в устройствах, требующих сертификации, могут потребовать дополнительной фильтрации на входе источника питания для обеспечения соответствия нормативным требованиям.

    Еще один момент, который следует отметить, заключается в том, что схемы фильтров снижают кондуктивные синфазные и дифференциальные помехи, но не устраняют восприимчивость к эффектам излучаемых электромагнитных помех. Поэтому необходимо применять методы экранирования и меры заземления. Особенно, если источник питания подвержен сбоям из-за помех или, что более вероятно для импульсных источников питания, он создает помехи, которые могут повлиять на другие устройства или их нагрузку.

    С точки зрения проектирования выбор компонентов может иметь решающее значение. Например, собственный резонанс фильтра может создать серьезные проблемы; конденсаторы, работающие за пределами частоты собственного резонанса, могут взаимодействовать с катушками индуктивности, создавая связанные колебания, которые влияют на производительность.

    Фильтрация выхода регулятора

    Конденсаторы устанавливаются на выходе стабилизаторов для обеспечения стабильности напряжения. Тем не менее, они обладают дополнительным преимуществом, заключающимся в снижении высокочастотного шума, который особенно распространен в импульсных источниках питания.Основным источником этого шума является сигнал управления с широтно-импульсной модуляцией, который может генерировать очень высокочастотные гармоники шума, вызывающие излучаемые и кондуктивные помехи. Там, где источник питания имеет большой выходной ток, или в других ситуациях, когда конденсатор не имеет достаточно высокой частоты собственного резонанса, конденсатор можно дополнить катушкой индуктивности на выходе переключающих компонентов МОП-транзисторов, чтобы обеспечить демпфирование.

    Резюме

    Источники питания могут генерировать значительный уровень шума в виде пульсаций напряжения и помех.Однако они также могут быть подвержены помехам. В некоторых устройствах шум, создаваемый источником питания, непреднамеренно повлиял на сам источник питания, если не было обеспечено должное управление. Задача разработчика состоит в том, чтобы определить требования к фильтру, выбрать наилучшие варианты и найти оптимальные места в схеме схемы для включения фильтрации. Они должны делать это, уравновешивая ограничения, такие как пределы занимаемой площади компонентов, затраты и время выполнения заказа.

    Есть еще вопросы? Позвоните эксперту Altium и узнайте, как мы можем помочь вам в разработке вашей следующей печатной платы.Вы можете скачать бесплатную пробную версию Altium Designer здесь.

    Фильтры и регуляторы электропитания

    Здравствуйте, друзья, надеюсь, вы все наслаждаетесь жизнью. В сегодняшнем уроке мы рассмотрим фильтры и регуляторы источника питания . В предыдущих руководствах мы обсуждали однополупериодные и двухполупериодные выпрямители с подробным описанием. Полупериодный выпрямитель — это схема, которая преобразует положительную половину входного сигнала переменного тока в постоянный.Двухполупериодный выпрямитель преобразует как положительную, так и отрицательную половину в постоянный ток. Мы также обсудили, что выход этих выпрямителей не является чистым постоянным током и имеет некоторые колебания на выходе. Для устранения этих колебаний используются фильтры электропитания. Схема фильтра очень важна для различных электронных схем и устройств, так как для их работы необходимо постоянное напряжение постоянного тока и постоянный ток.

    В сегодняшнем посте мы обсудим различные типы фильтров питания для фильтрации постоянного тока на выходе выпрямительных цепей и стабилизаторов напряжения для поддержания выходного сигнала на определенном уровне.Итак, давайте начнем с фильтров и регуляторов источника питания .

    Фильтры и регуляторы электропитания
    • В большинстве источников питания переменное напряжение с частотой шестьдесят герц преобразуется в постоянное напряжение.
    • Выходной сигнал однополупериодного выпрямителя с частотой шестьдесят герц или двухполупериодный выпрямитель с частотой один двадцать герц следует отфильтровать для устранения колебаний перед подключением к нагрузке.
    • На приведенном ниже рисунке показано использование фильтров в цепи выпрямителя и его результаты.
    • Незначительные колебания выходного сигнала фильтра известны как пульсации .

    Конденсатор-входной фильтр
    • Схема однополупериодного выпрямителя с конденсатором показана на рисунке ниже.

    • Вы можете видеть, что схема фильтрации представляет собой только конденсатор, подключенный к выходу выпрямителя и клемме заземления.
    • Сопротивление, связанное с цепью, равно общему сопротивлению нагрузки.
    • Теперь мы обсудим процесс фильтрации однополупериодного выпрямителя и распространим его на схему двухполупериодного выпрямителя.
    • На приведенном выше рисунке видно, что диод находится в состоянии прямого смещения первой четверти положительного цикла входного сигнала.
    • Во время этого цикла диод заряжается в пределах 0,7 В от пикового значения входа.
    • На приведенном ниже рисунке вы можете видеть, что   , когда входной сигнал уменьшается от точки пика во время этого процесса, диод становится смещенным в обратном направлении, а конденсатор все еще заряжен.

    • На протяжении остаточной части волны конденсатор может высвобождать заряд только через нагрузочный резистор (R L ) со скоростью, определяемой RLC, которая является постоянной времени и превышает временной интервал входного сигнала.
    • На приведенном ниже рисунке   показана часть первой четверти следующего цикла входного сигнала. Диод будет находиться в состоянии прямого смещения, когда значение входного напряжения больше, чем напряжение, хранящееся в конденсаторе, почти на 0.7 вольт.

    Напряжение пульсаций
    • Как видно, конденсатор очень быстро заряжается в начале входного цикла и очень медленно разряжается после положительного экстремального значения входного напряжения на сопротивлении нагрузки.
    • Изменение напряжения конденсатора после зарядки и разрядки известно как пульсирующее напряжение .
    • Пульсации не подходят для процесса фильтрации, поэтому, если их значение меньше, действие фильтрации будет нормальным.

    • На рисунке ниже видно, что выходная частота однополупериодного выпрямителя составляет половину выходной частоты двухполупериодного выпрямителя.

    • Благодаря высокому значению частоты фильтрация двухполупериодного выпрямителя упрощается из-за меньшего временного интервала между пиками по сравнению с однополупериодным выпрямителем.
    • После процесса фильтрации выходное напряжение двухполупериодного выпрямителя имеет меньшие пульсации, чем выходное напряжение двухполупериодного выпрямителя, вместо аналогичной нагрузки и подключенного конденсатора.
    • Из-за короткого временного интервала между сигналами выходного напряжения двухполупериодного выпрямителя конденсатор меньше разряжается.

    Коэффициент пульсации
    • Коэффициент пульсаций (r) — это параметр, определяющий эффективность фильтра. Его формула приведена здесь.

    r= Vr (pp) /V DC

    • В этом уравнении Vr (pp) представляет собой размах напряжения пульсаций, а V DC среднее значение или значение постоянного тока на выходе схемы фильтра.Он показан на рисунке ниже.

    • Если значение коэффициента пульсаций меньше, то фильтрация выпрямленного напряжения будет нормальной.
    • Существует 2 метода снижения коэффициента пульсаций: первый — увеличить значение емкости конденсатора, используемого для фильтрации, а второй — увеличить сопротивление нагрузки, подключенной к цепи.
    • Размах напряжения пульсаций и постоянное значение выходного напряжения фильтра V DC в случае схемы двухполупериодного выпрямителя записываются в следующих уравнениях.
    • Из этих уравнений можно сделать вывод, что если R L и C имеют некоторое приращение или увеличение, то будет приращение напряжения постоянного тока и уменьшение напряжения пульсаций.

    Vr (pp) = 1/(fR L C)V p(прямоугольный)

    В DC = (1-1/(fR L C))В p(прямоугольный)

    Импульсный ток во входном конденсаторном фильтре
    • На приведенном ниже рисунке показана цепь с незаряженным конденсатором до замыкания переключателя цепи.
    • После замыкания переключателя напряжение будет подаваться на мостовую схему, конденсатор без заряда будет вести себя как короткое замыкание, как показано на рисунке выше.

    • Из-за этого первый всплеск тока создает I всплеск через 2 диода D1 и D2, которые находятся в состоянии прямого смещения.
    • Если переключатель замыкается в точке пика вторичного напряжения из-за этого максимального импульсного тока I , генерируется импульс (макс. ) , который использует состояние наихудшего случая, как это также объясняется в приведенном выше уравнении.
    • В цепи используется предохранитель для ограничения начального импульсного тока. Обычно все источники питания постоянного тока имеют предохранитель.
    • Номинал предохранителя устанавливается в соответствии с нагрузкой, подключенной к источнику питания.
    • Как и в случае идеального трансформатора P in = P out , поэтому значение тока в первичной обмотке можно найти как.

    I pri = (P в )/120В

    • Номинал предохранителя должен быть на двадцать процентов больше, чем значение первичного тока.
    Регуляторы напряжения
    • Поскольку фильтр может уменьшить пульсации на выходе схемы выпрямителя, лучшим способом улучшить выходную мощность выпрямителя до желаемого значения является использование регулятора напряжения со схемой емкостного фильтра.
    • Основной целью регулятора напряжения является поддержание выходного напряжения на определенном уровне независимо от изменения входного напряжения из-за изменения тока или изменения температуры.
    • Поскольку фильтр может уменьшить пульсации на выходе схемы выпрямителя, лучшим способом улучшить выходную мощность выпрямителя до желаемого значения является использование регулятора напряжения со схемой емкостного фильтра.
    • Основной целью регулятора напряжения является поддержание выходного напряжения на определенном уровне независимо от изменения входного напряжения из-за изменения тока или изменения температуры.
    • Выходной сигнал фильтра, подаваемого на регулятор, находится на приемлемом уровне. Использование конденсатора большей емкости и регулятора напряжения делает выход очень хорошим.
    • Регуляторы представляют собой микросхемы и имеют 3 точки подключения: первая — вход, вторая — выход и третья — точка отсчета.
    • Вход регуляторов поступает с выхода фильтра, уровень пульсаций которого составляет менее десяти процентов.
    • После этого регуляторы снизят пульсации почти до нуля.
    • В большинстве регуляторов есть некоторые схемы, такие как внутреннее опорное напряжение, защита от короткого замыкания и схема отключения при перегреве.
    • Они существуют в различных диапазонах напряжения, содержат положительные и отрицательные выходы и могут быть изготовлены для регулируемых выходов с наименьшим количеством внешних элементов.
    • Обычно регуляторы напряжения могут обеспечить постоянную отдачу в 1 или более одного ампера с меньшими пульсациями.
    • Регулятор имеет 3 клеммы, используемые для получения фиксированного значения выходного напряжения, как показано на рисунке ниже.

    • В приведенной выше схеме видно, что есть два конденсатора: первый на входе регулятора, а второй на выходе регулятора. Обычно емкость выходного конденсатора составляет от 0,1 мкФ до 1,0 мкФ.
    • Процесс фильтрации, выполняемый входным конденсатором и выходным конденсатором регулятора, увеличивает переходную характеристику.
    • на рисунке ниже. На рисунке ниже показан источник питания с стабилизатором напряжения плюс пять.

    Итак, друзья, это полное руководство по фильтрам и регуляторам электропитания. Если у вас есть дополнительные вопросы по этому посту, задавайте их в комментариях. Увидимся в следующем посте. Хорошего дня.

    Автор: Генри
    //www.theengineeringknowledge.com

    Я профессиональный инженер, выпускник известного инженерного университета, также имею опыт работы инженером в различных известных отраслях.Я также являюсь автором технического контента, мое хобби — исследовать новые вещи и делиться ими с миром. Через эту платформу я также делюсь своими профессиональными и техническими знаниями со студентами инженерных специальностей.

    Почтовая навигация

    Фильтры источника питания – Учебные пособия по электронике

    Фильтры источника питания: Выходное напряжение выпрямителя носит пульсирующий характер, т. е. оно состоит из (а) требуемой постоянной составляющей напряжения и (б) нежелательных составляющих пульсаций. Эти составляющие пульсаций удаляются путем размещения схемы фильтра на выходе выпрямителя.

    Типы фильтров питания

    Фильтры питания можно отнести к следующим категориям:

    • Конденсаторный фильтр
    • Серийный индукторный фильтр
    • LC Фильтр следующих двух типов:
    • Емкостной входной фильтр
    • Они кратко рассматриваются здесь.

      Конденсаторный фильтр | Фильтры источника питания

      Этот фильтр состоит из конденсатора большой емкости, размещенного непосредственно на нагрузочном резисторе.Затем этот конденсатор заряжается, т. е. он накапливает энергию в течение периода проводимости и отдает эту энергию в нагрузку в течение периода отсутствия проводимости. Благодаря этому процессу продолжительность времени, в течение которого ток протекает через нагрузочный резистор, увеличивается, а составляющая пульсаций значительно уменьшается. Функцию емкостного фильтра можно рассматривать с точки зрения импеданса

      по отношению к компоненту пульсаций частоты f. поэтому эта пульсация, составляющая тока, проходит через C, и только постоянная составляющая протекает через нагрузочный резистор R L .

      Однополупериодный выпрямитель с конденсаторным фильтром

      На рис. 1 показана схема однополупериодного выпрямителя с конденсаторным фильтром.

      На рис. 2 показана осциллограмма переменного тока. входное напряжение и выпрямленное и отфильтрованное выходное напряжение V 0 В течение положительного полупериода конденсатор заряжается почти синхронно с приложенным напряжением, и напряжение v c (=v 0 ) растет, как показано на рисунке 2. Однако , в течение непроводящего периода конденсатор С разряжается через нагрузочный резистор R L и потери заряжаются.Напряжение v c (или v 0 ) уменьшается экспоненциально с постоянной времени C R L вдоль кривой AB, как показано на рисунке 2.

      За точкой B, v i превышает v c . Следовательно, диод потребляет ток, конденсатор быстро заряжается, и напряжение v c почти следует за v i вдоль кривой BC. За это короткое время протекает сильный зарядный ток. За точкой C, v c превышает v i зарядный ток перестает течь и конденсатор C повторяется для каждого цикла приложенного a.в. Напряжение. Таким образом, диод действует как переключатель, пропускающий заряд к конденсатору С, когда входное напряжение превышает напряжение конденсатора v c , и затем отключает источник питания, когда v i падает ниже напряжения конденсатора. Очевидно, что постоянная составляющая выходного напряжения значительно увеличилась.

      Результат приблизительного анализа

      Общее изменение v o составляет V R , как показано на рисунке 2. Среднее значение или d.в. значение v o находится почти посередине между пиковым значением V m и минимальным значением, заданным точками A и B соответственно. Таким образом, мы получаем,

               ……(1)

      Где V R представляют пульсирующую составляющую выходного напряжения.

      Соответствующее уравнение для тока:

            ……(2)

      Пусть T 2 представляет собой общий период непроводимости. Тогда конденсатор С при разряде с постоянной скоростью I dc теряет заряд в размере I dc T 2 .Отсюда изменение V R напряжения на конденсаторе равно I dc T2/C. Таким образом,

              …..(3)

      По мере увеличения значения C фильтрующее действие улучшается, период проводимости T 1 уменьшается, а период непроводимости T 2 увеличивается, приближаясь к полному времени периода. Таким образом, принимая

      , где f – частота питающей сети, получаем,

               …….(4)

      Отсюда, из уравнения 1,

                ……(5)

      изменяется прямо пропорционально току нагрузки I dc и обратно пропорционально емкости С выбирается очень большой, обычно десятки микрофарад, с использованием электролитических конденсаторов.

      Коэффициент пульсации | однополупериодный выпрямитель с емкостным фильтром

      Среднеквадратичное значение составляющей пульсаций почти треугольной волны не зависит от наклона или длины почти прямых линий AB и BC, но зависит только от пикового значения V R . Проведя ось времени вдоль кривой V dc , можно показать, что для этой треугольной волны среднеквадратичное значение переменного тока составляющая напряжения определяется выражением,

               …..(6)

      Следовательно, коэффициент пульсаций

                …….(7)

      Подставляя значение V R из уравнения (4) в уравнение (7), мы получаем,

      Коэффициент пульсаций =

              ……(8) 2В м .

      Достоинства конденсаторного фильтра

      При малых нагрузках конденсаторный фильтр имеет достоинства

      • Малая пульсация напряжения и
      • Высокое выходное напряжение.

      Напряжение без нагрузки теоретически равно пиковому напряжению Vm.

      Недостатки емкостного фильтра

      • Относительно плохое регулирование
      • Высокие пульсации при больших нагрузках и
      • Пиковый ток диода

      шунтирующий конденсатор С = 10 мкФ. Приложенное синусоидальное напряжение имеет амплитуду V м = 24 вольта и частоту 50 Гц. Рассчитайте

        • DC нагрузки Ток I DC 4
        • 4
        • 4 DC Выходное напряжение V DC 4
        • 4 Rowert Notage V R и
        • Коэффициент пульсации

        Использовать результаты приблизительного анализ.

        Решение:

        или

        или

        Решение для (а)

        на замену значения

        Решение для (b)

        Решение для (C)

        Следовательно,

        Решение для (d)

        Коэффициент пульсаций

        Двухполупериодный выпрямитель с емкостным фильтром | Фильтры источника питания

        В случае двухполупериодного выпрямителя емкость C разряжается дважды за один полный цикл. На рис. 3 показан приблизительный характер формы сигнала напряжения выпрямителя и выходного напряжения v o (или v c на C).Поскольку оба диода проводят ток, период непроводимости уменьшился, и в результате пульсации напряжения V R уменьшились, а V dc увеличились относительно однополупериодного выпрямителя.

        Ориентировочный анализ выпрямителя полного волны с конденсатором фильтра дает следующие результаты:

        …… (9)

        …… (10)

        …… (11)

        , следовательно,

        …… .. 12)

                  …….(13)

        Следовательно, коэффициент пульсации,

                 ……..(14)

        Уравнение (12) показывает, что регулирование напряжения в этом случае лучше, чем в двухполупериодном выпрямителе.

        Пример 2: В полном выпрямителе используется нагрузочный резистор R L = 10 кОм и шунтирующий конденсатор фильтра C = 20 мкФ. Синусоидальное напряжение, подаваемое на каждый диод, имеет амплитуду V m = 20 вольт и частоту 50 Гц. Рассчитать

          • DC нагрузки Ток I DC 5
          • 5
          • 4
          • DC 4
          • 4 Ripple напряжение V R и
          • Коэффициент пульсации

          Решение:

          или

          или,

          или,

          Решение для (а)

          на замену значений

          Решение для (b)

          Решение для (c)

          Решение для (d)

          Коэффициент пульсации

          Индуктивный фильтр | Фильтры источника питания

          На рис. 5 представлена ​​схема двухполупериодного выпрямителя с последовательным индукторным фильтром.Здесь между выпрямителем и нагрузочным резистором последовательно подключена катушка индуктивности или дроссель. Этот индуктор противодействует изменениям тока и, таким образом, сглаживает выходной сигнал.

          В качестве альтернативы, эта блокировка обеспечивает высокий импеданс для составляющих пульсаций, но почти нулевой импеданс для желаемого постоянного тока. компонент. Таким образом, компоненты пульсаций удаляются в значительной степени. На рис. 6 показан характер выходного напряжения v o (= i L R L ).Простой последовательный индукторный фильтр широко не используется. Предпочтительно соединить шунтирующий конденсатор C с последовательной катушкой индуктивности L, тем самым превратив ее в LC-фильтр.

          Фильтры L-C | Фильтры источника питания

          Простой шунтирующий конденсаторный фильтр уменьшает пульсации напряжения, но увеличивает ток через диод. Этот большой ток может повредить диод и в то же время вызвать больший нагрев силового трансформатора, что приведет к снижению эффективности. С другой стороны, простая последовательная катушка индуктивности снижает как пиковые, так и эффективные значения выходного тока и выходного напряжения.Следовательно, комбинация шунтирующего конденсатора C и последовательной катушки индуктивности L приводит к достаточному устранению пульсаций и одновременному ограничению тока диода.

          Эти LC-фильтры могут быть следующих двух типов:

          • LC-фильтр на входе конденсатора
          • LC-фильтр на входе индуктора

          На рис. 7 показана одна секция LC-фильтра на входе конденсатора, а на рис. ЖК-фильтр. На практике используются две или более таких секций LC, чтобы добиться достаточного удаления компонентов пульсаций.

          Фильтр | Фильтры источника питания

          Вероятно, это используемый LC-фильтр, показанный на рис. 9. Он состоит из шунтирующего конденсатора C на входе, за которым следует секция входного фильтра с индуктивностью, состоящая из последовательно соединенных индуктивности L и шунтирующего конденсатора C 2 .

          Преимущества фильтра

          по сравнению с многосекционным фильтром L-C с такими же суммарными значениями L и C
          • Более высокое значение постоянного тока. напряжение около В м .
          • Меньший коэффициент пульсации

          Недостатки фильтра

          • Плохая стабилизация напряжения
          • Более высокое пиковое обратное напряжение
          • Высокий пиковый ток диода
