Поливомоечная машина зил 130 – Поливомоечная машина на базе ЗИЛ-130: технические характеристики, устройство, фото | Коммунальные машины

Содержание

Поливомоечная машина ЗИЛ-130: история развития

Грузовой автомобиль ЗИЛ-130 начал выпускаться с 1962 года. Базовое шасси выпускалось более 30 лет и разошлось тиражом в несколько миллионов экземпляров. Поэтому неудивительно, что многие машины на базе ЗИЛа-130 до сих пор находятся в активной эксплуатации. Благодаря универсальности конструкции шасси и мощному двигателю автомобиль послужил базой для огромного числа вариантов различной техники, в том числе и для коммунальных служб.

Общие сведения

Одним из распространенных видов коммунальной техники была и остается поливомоечная машина. Агрегаты такого типа обладают широким спектром применения – от мойки дорог и полива зеленых насаждений до тушения пожаров в случае экстренной необходимости.

Шасси автомобиля ЗИЛ-130 с самого начала выпуска стало использоваться для монтажа оборудования для мойки дорог. В разные годы производилось несколько версий поливомоечных машин – КО 002, ПМ 130 (поливомоечная машина), КПМ 64 (комбинированная поливомоечная машина) и АКПМ 3. Цистерна поливомоечных агрегатов окрашивалась в оранжевый цвет, кабина могла быть любой (чаще всего цвета морской волны). На крыше кабины поздних машин устанавливался проблесковый сигнал оранжевого цвета.

Шасси

Поливомоечная машина на базе ЗИЛа-130 монтировалась на шасси со стандартной базой 3800 мм. Автомобили оснащались карбюраторным восьмицилиндровым двигателем. При рабочем объёме чуть меньше 6,0 литров мотор развивал 150 л. с. (с ограничителем числа оборотов). В качестве топлива использовался бензин А76. Двигатель стыковался с пятискоростной коробкой передач с синхронизаторами на 2-5 передачах. Привод задних колес осуществлялся карданным валом.

Подвеска машины крепилась на полуэллиптических рессорах, передняя балка оснащалась гидравлическими амортизаторами. Задняя рессора состояла из двух частей – основной и дополнительной. Из-за практически постоянной загрузки рессоры поливомоечных машин ЗИЛ-130 были усиленными. Система с тормозами барабанного типа имела пневматический привод. Рулевое управление оснащалось гидроусилителем.

Кабина водителя была цельнометаллической с панорамным лобовым стеклом. В стандартное оснащение входили регулируемое сиденье водителя, двухместное пассажирское сиденье, отопитель с вентилятором, стеклоочиститель дворников. Дополнительная вентиляция кабины могла осуществляться через опускные стекла, форточки дверей и лючки в крыше кабины. На ранних выпусках был еще один лючок вентиляции в районе педали сцепления. Впоследствии его убрали, а через какое-то время отказались и от лючков в крыше кабины.

ПМ-130

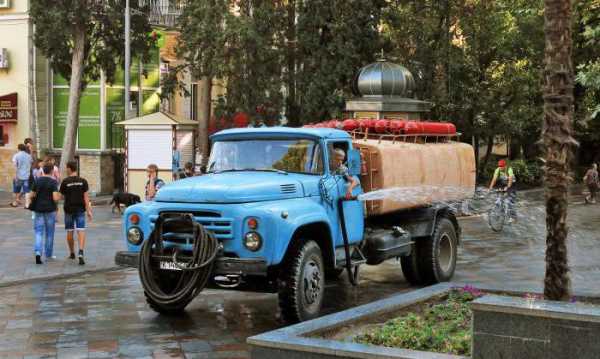

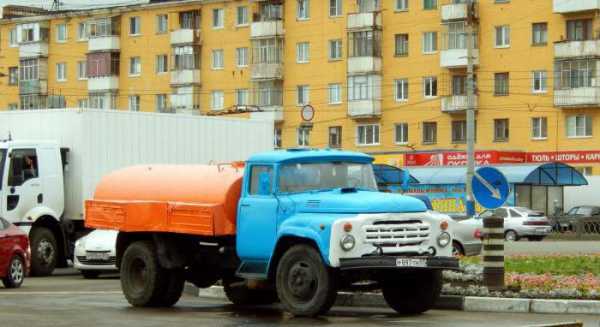

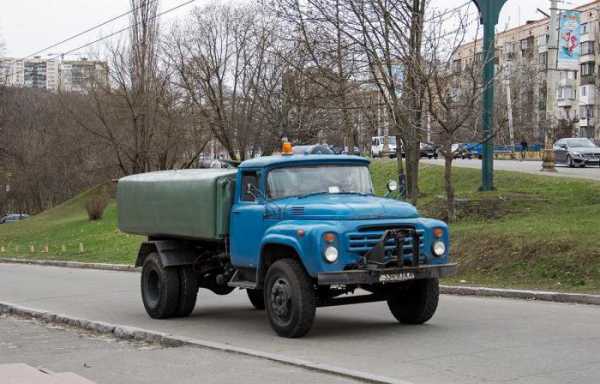

Этот автомобиль является одной из самых распространенных моделей поливомоечной машины ЗИЛ-130. Его начали выпускать в 1965 году на заводе коммунального машиностроения в городе Мценске. Впоследствии выпуск машины освоили еще несколько предприятий СССР.

Емкость цистерны для воды составляла 6000 литров. Внутри цистерны имелись волнорезы для увеличения жесткости и успокоения колебаний жидкости при резких маневрах. Подача воды в насос осуществлялась из нижней части цистерны через сетчатый фильтр с отстойником. Заполнение емкости водой производилось от водопроводной сети или насосом из любого водоема. Для контроля уровня воды в цистерне имелись специальные смотровые окна.

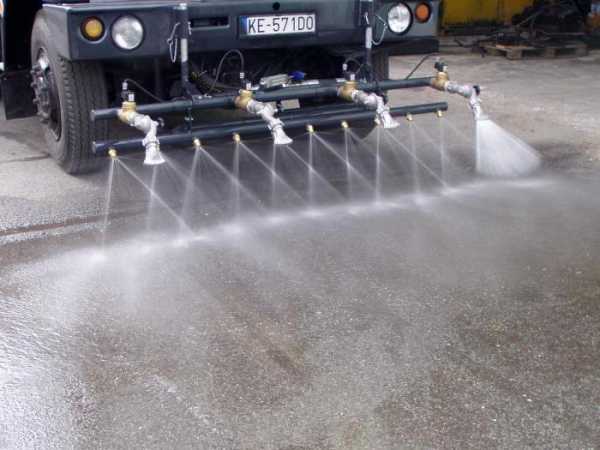

Для прокачки воды машина оснащалась специальным центробежным насосом с приводом от коробки отбора мощности (КОМ). Насос монтировался на лонжероне рамы, а КОМ устанавливалась непосредственно на картере коробки скоростей автомобиля. Все узлы подачи воды были связаны между собой трубопроводами. Существовало вариантное исполнение машины с дополнительным прицепом-цистерной на 5000 литров воды.

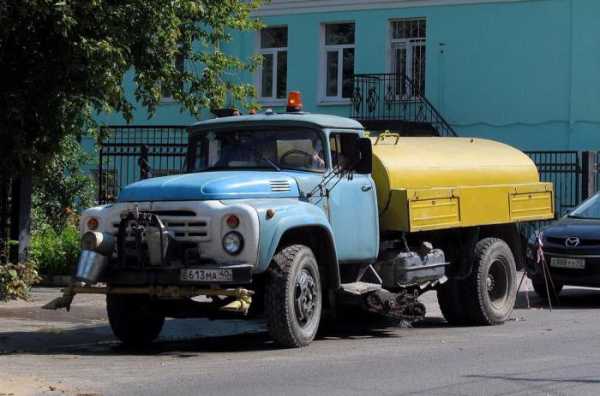

Кроме системы подачи воды имелась дополнительная гидравлическая система, служившая для управления щеткой и плугом (при зимней эксплуатации). Для полива и мойки использовались две поворотные насадки-сопла щелевого типа, установленные на подрамнике в передней части машины. Между мостами устанавливался подрамник с поворотной щеткой цилиндрической формы для подметания дороги. Привод щетки осуществлялся цепной передачей от коробки отбора мощности.

КО-002

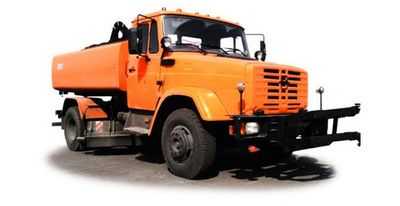

Выпуск предыдущей версии поливомоечной машины ЗИЛ-130 продолжался около 20 лет. Только в середине 80-х годов ее сменила модернизированная версия КО-002. Выпуск машины велся на том же заводе в Мценске. Принцип работы и конструкция основных узлов и агрегатов не изменились.

Основным отличием стало улучшение технических характеристик поливомоечной машины ЗИЛ-130: увеличение емкости основной цистерны на 200 литров и ширины зоны покрытия при мытье и поливе. Немного выросла и эксплуатационная скорость при выполнении работ. Эта машина стала последней узкоспециализированной моечной машиной. Все последующие модели коммунальных агрегатов оснащались сменным комплектом оборудования – на зимний период времени цистерна заменялась модулем для разброса песчано-соляной смеси.

Эксплуатация поливомоечных машин в зимнее время

В зимнее время на всех версиях поливомоечной машины ЗИЛ-130 вместо сопел устанавливался снегоуборочный плуг с поворотной рамой. Он оснащался гидроцилиндрами для подъема и опускания, а также пружинными амортизаторами. Щеточный узел оставался без изменений. Управление снегоуборочным оборудованием производилось с отдельного пульта из кабины водителя.

fb.ru

Поливомоечная машина ЗИЛ-130: история развития

Автомобили 18 октября 2017

Грузовой автомобиль ЗИЛ-130 начал выпускаться с 1962 года. Базовое шасси выпускалось более 30 лет и разошлось тиражом в несколько миллионов экземпляров. Поэтому неудивительно, что многие машины на базе ЗИЛа-130 до сих пор находятся в активной эксплуатации. Благодаря универсальности конструкции шасси и мощному двигателю автомобиль послужил базой для огромного числа вариантов различной техники, в том числе и для коммунальных служб.

Общие сведения

Одним из распространенных видов коммунальной техники была и остается поливомоечная машина. Агрегаты такого типа обладают широким спектром применения – от мойки дорог и полива зеленых насаждений до тушения пожаров в случае экстренной необходимости.

Шасси автомобиля ЗИЛ-130 с самого начала выпуска стало использоваться для монтажа оборудования для мойки дорог. В разные годы производилось несколько версий поливомоечных машин – КО 002, ПМ 130 (поливомоечная машина), КПМ 64 (комбинированная поливомоечная машина) и АКПМ 3. Цистерна поливомоечных агрегатов окрашивалась в оранжевый цвет, кабина могла быть любой (чаще всего цвета морской волны). На крыше кабины поздних машин устанавливался проблесковый сигнал оранжевого цвета.

Шасси

Поливомоечная машина на базе ЗИЛа-130 монтировалась на шасси со стандартной базой 3800 мм. Автомобили оснащались карбюраторным восьмицилиндровым двигателем. При рабочем объёме чуть меньше 6,0 литров мотор развивал 150 л. с. (с ограничителем числа оборотов). В качестве топлива использовался бензин А76. Двигатель стыковался с пятискоростной коробкой передач с синхронизаторами на 2-5 передачах. Привод задних колес осуществлялся карданным валом.

Подвеска машины крепилась на полуэллиптических рессорах, передняя балка оснащалась гидравлическими амортизаторами. Задняя рессора состояла из двух частей – основной и дополнительной. Из-за практически постоянной загрузки рессоры поливомоечных машин ЗИЛ-130 были усиленными. Система с тормозами барабанного типа имела пневматический привод. Рулевое управление оснащалось гидроусилителем.

Кабина водителя была цельнометаллической с панорамным лобовым стеклом. В стандартное оснащение входили регулируемое сиденье водителя, двухместное пассажирское сиденье, отопитель с вентилятором, стеклоочиститель дворников. Дополнительная вентиляция кабины могла осуществляться через опускные стекла, форточки дверей и лючки в крыше кабины. На ранних выпусках был еще один лючок вентиляции в районе педали сцепления. Впоследствии его убрали, а через какое-то время отказались и от лючков в крыше кабины.

ПМ-130

Этот автомобиль является одной из самых распространенных моделей поливомоечной машины ЗИЛ-130. Его начали выпускать в 1965 году на заводе коммунального машиностроения в городе Мценске. Впоследствии выпуск машины освоили еще несколько предприятий СССР.

Емкость цистерны для воды составляла 6000 литров. Внутри цистерны имелись волнорезы для увеличения жесткости и успокоения колебаний жидкости при резких маневрах. Подача воды в насос осуществлялась из нижней части цистерны через сетчатый фильтр с отстойником. Заполнение емкости водой производилось от водопроводной сети или насосом из любого водоема. Для контроля уровня воды в цистерне имелись специальные смотровые окна.

Для прокачки воды машина оснащалась специальным центробежным насосом с приводом от коробки отбора мощности (КОМ). Насос монтировался на лонжероне рамы, а КОМ устанавливалась непосредственно на картере коробки скоростей автомобиля. Все узлы подачи воды были связаны между собой трубопроводами. Существовало вариантное исполнение машины с дополнительным прицепом-цистерной на 5000 литров воды.

Кроме системы подачи воды имелась дополнительная гидравлическая система, служившая для управления щеткой и плугом (при зимней эксплуатации). Для полива и мойки использовались две поворотные насадки-сопла щелевого типа, установленные на подрамнике в передней части машины. Между мостами устанавливался подрамник с поворотной щеткой цилиндрической формы для подметания дороги. Привод щетки осуществлялся цепной передачей от коробки отбора мощности.

КО-002

Выпуск предыдущей версии поливомоечной машины ЗИЛ-130 продолжался около 20 лет. Только в середине 80-х годов ее сменила модернизированная версия КО-002. Выпуск машины велся на том же заводе в Мценске. Принцип работы и конструкция основных узлов и агрегатов не изменились.

Основным отличием стало улучшение технических характеристик поливомоечной машины ЗИЛ-130: увеличение емкости основной цистерны на 200 литров и ширины зоны покрытия при мытье и поливе. Немного выросла и эксплуатационная скорость при выполнении работ. Эта машина стала последней узкоспециализированной моечной машиной. Все последующие модели коммунальных агрегатов оснащались сменным комплектом оборудования – на зимний период времени цистерна заменялась модулем для разброса песчано-соляной смеси.

Эксплуатация поливомоечных машин в зимнее время

В зимнее время на всех версиях поливомоечной машины ЗИЛ-130 вместо сопел устанавливался снегоуборочный плуг с поворотной рамой. Он оснащался гидроцилиндрами для подъема и опускания, а также пружинными амортизаторами. Щеточный узел оставался без изменений. Управление снегоуборочным оборудованием производилось с отдельного пульта из кабины водителя.

Источник: fb.ru

monateka.com

Поливомоечная Машина На Базе Зил 130. Военные технологии. informatik-m.ru

поливомоечная машина на базе зил 130

Аренда поливомоечной машины ЗИЛ в Санкт-Петербурге

Наша компания СПБ-Спец предоставляет в аренду поливомоечную машину ПМ-130Б на базе шасси ЗИЛ-130.76, имеющую объем цистерны 6 кубометров. Машина поливомоечного типа применяется для поливки и мойки с целью снижения запыленности и очистки от мелкого мусора любых дорожных поверхностях. Эта модель также используется для полива различных зеленых насаждений. Мы предлагаем приобрести в аренду не только поливомоечные машины, но и другую спецтехнику, а также Вы можете приобрести стройматериалы (песок, бетон, щебень, железобетонные изделия).

Поливомоечная машина зил

Годами завоевывали свою популярность на рынке спецтехники поливомоечные машины ЗИЛ. Начав одними из первых устанавливать поливомоечное оборудование на шасси своих грузовиков. признания компания ЗИЛ добилась лишь с выходом модели на базе грузовика ЗИЛ 130 (данная модель называлась «поливомоечная машина пм130»). Поэтому справедливо будет сказать, что ЗИЛ 130 – поливомоечная машина, задавшая тон всем последующим моделям. Итак, что же собой представляет современная поливомоечная машина на базе ЗИЛ?

Это простая и надежная спецтехника для решения широкого спектра задач в сфере уборки и полива различных территорий. Оборудование. установленное на современные поливомоечные машины ЗИЛ, отвечает всем необходимым требованиям для быстрого и качественного выполнения работы. Мало того, ЗИЛ активно прислушивается к своим клиентам и постоянно модифицирует собственную специализированную технику. Так, например, поливомоечная машина ЗИЛ получила специальную систему, позволяющую удалять остатки песка из кузова без применения разбрасывающего диска. Среди других особенностей поливальной машины ЗИЛ стоит упомянуть и возможность регулирования ширины посыпки дорожного полотна.

ЗИЛ – поливомоечная машина, которая способна работать круглогодично. Она оснащена всем необходимым оборудованием для уборки снега зимой и россыпи реагента против наледи. Летом эта спецтехника позволит поддерживать порядок на городских улицах, осуществлять полив клумб и зеленых насаждений. Как и другие поливомоечные машины, ЗИЛ активно используется при выполнении самых разнообразных дорожных работ, а также выступает в роли водовоза в случае больших пожаров. При установке дополнительного оборудования ЗИЛ способен осуществлять забор воды из водоемов и прочистку ливневых канализаций.

Компания «Эколимитед» предлагает Вам аренду поливальной машины ЗИЛ из собственного автопарка. Отсутствие подрядчиков не только сэкономит Ваше время, но и средства. Квалифицированные машинисты являются залогом быстрого и качественного выполнения даже самой сложной работы.

Модели поливомоечных машин

Основным шасси для производства поливомоечных машин уже много лет служат колесные базы от грузовиков ЗИЛ и КАМАЗ. Популярность данных шасси обусловлена их надежностью, высокой проходимостью и ремонтопригодностью в любых условиях.

Поливомоечная машина ЗИЛ

Это ваш надежный помощник в борьбе за чистоту улиц. Отличительной чертой этого автомобиля является надежное и неприхотливое шасси, произведенное на знаменитом Заводе Имени Лихачева.

Поливомоечная машина на базе ЗИЛ отлично зарекомендовала себя и пользуется большой популярностью среди организаций, предоставляющих поливомоечную технику в аренду. А это в свою очередь означает, что на данную машину всегда можно найти запчасти или необходимое дополнительное оборудование. Все эти факторы помогают нам поддерживать поливомоечные машины ЗИЛ в отличном техническом состоянии и быстро модифицировать их под любые задачи заказчика.

Поливальная машина ЗИЛ способна осуществлять качественную влажную уборку территорий с асфальтовым или цементобетонным покрытием.  Для уборки труднодоступных территорий лучше воспользоваться поливомоечной машиной ПМ 130. Шасси этого автомобиля обладает высоким клиренсом и колесами большего радиуса, что позволяет ему эффективно расчищать труднодоступные территории или доставлять на них техническую воду. Машина поливомоечная ЗИЛ 130 часто используется в самых суровых условиях эксплуатации и за много лет работы зарекомендовала себя, как надежная спецтехника повышенной проходимости.

Поливомоечная машина КАМАЗ

Этот специально оборудованный автомобиль ничем не уступает по своим характеристикам и надежности поливомоечным машинам на базе ЗИЛ. Отличительной чертой данной спецтехники является нерегулируемая ширина посыпки дорожного полотна реагентами. Также поливомоечная машина КАМАЗ оборудована системой подачи сыпучих материалов, которая не предполагает другой выгрузки, кроме как через разбрасывающий диск.

Если вы затрудняетесь выбрать модель поливомоечной машины. позвоните, и наши менеджеры обязательно вам помогут.  Какую бы модель поливомоечной машины вы не выбрали, вы можете быть уверены в ее отличном техническом состоянии и высокой эффективности.

Коммунальная техника на базе автомобилей ЗИЛ

Мусоровоз МКЗ

Надежная гидросистема обеспечивает безотказность функционирования погрузочно-разгрузочных и уплотняющих механизмов. Помимо того МКБ-1 может осуществлять перегрузку мусора в более крупную машину с высоко расположенным приемным устройством. В этом случае отпадает необходимость заезжать на специальную уравнительную площадку. Мусоросборочный контейнер с отходами приподнимается на необходимую высоту при помощи гидропривода.

Мценский завод коммунального машиностроения наладил выпуск мусоровозов модели КО-442. На шасси Бычка установлен кузов вместимостью 6 м 3. в который можно загрузить 2,4 т твердых бытовых отходов и перевезти их к месту утилизации. Уличные контейнеры вместимостью 0,4 и 0,8 м 3 подхватываются опрокидывателем, расположенным сзади, и их содержимое высыпается в бункер. Загрузка машины небольшой тарой, пакетами и т. п. может осуществляться вручную. В кузове автомобиля размещены две приводные прессующие плиты. Одна из них уплотняет отходы, а другая их выгружает. К достоинствам КО-442 можно отнести его способность поглощать крупногабаритный мусор, такой, например, как старая мебель, картонная и деревянная упаковки.

Фирма Коммунальный сервис изготавливает два близких по конструкции мусоровоза КО-438 и КО-439. На раме ЗИЛ-5301 БО закрепили 8-кубовый цилиндрический контейнер с необходимым оборудованием. Мусоросборник грузоподъемностью 2,5 т вмещает 17 типовых контейнеров. Специальное устройство, расположенное внутри кузова, уплотняет отходы и производит их выгрузку. В свою очередь загрузка происходит по-разному. У КО-438 это делает гидроманипулятор грузоподъемностью 0,5 т, а у КО-439 аналогичную функцию выполняет загрузочный механизм, расположенный в задней части кузова. Необходимо отметить, что ЗИЛ-5301 оснащен дизелем ММЗ-245.12 мощностью 109 л.с.

Многочисленное семейство мусоровозов базируется на шасси среднетоннажных грузовиков ЗИЛ-433362, полезная нагрузка которого 6830 кг. Данный автомобиль является прямым потомком легендарного ЗИЛ-130, у которого вместо прежней установлена более современная и комфортабельная кабина от ЗИЛ-4331. Двигатель бензиновый ЗИЛ-508.10 развивает мощность 150 л.с.

Источники: http://www.spb-spec.ru/arenda_polivomoechnoy_mashini_zil/, http://ecolimited.ru/poliv-zil.html, http://polivomoika.ru/modeli.html, http://www.os1.ru/article/communal/1998_05_A_2005_10_27-13_37_08/

Комментариев пока нет!

informatik-m.ru

Поливомоечная машина ЗИЛ-130: история развития | Снайт Мебель

Грузовой автомобиль ЗИЛ-130 начал выпускаться с 1962 года. Базовое шасси выпускалось более 30 лет и разошлось тиражом в несколько миллионов экземпляров. Поэтому неудивительно, что многие машины на базе ЗИЛа-130 до сих пор находятся в активной эксплуатации. Благодаря универсальности конструкции шасси и мощному двигателю автомобиль послужил базой для огромного числа вариантов различной техники, в том числе и для коммунальных служб.

Общие сведения

Одним из распространенных видов коммунальной техники была и остается поливомоечная машина. Агрегаты такого типа обладают широким спектром применения – от мойки дорог и полива зеленых насаждений до тушения пожаров в случае экстренной необходимости.

Шасси автомобиля ЗИЛ-130 с самого начала выпуска стало использоваться для монтажа оборудования для мойки дорог. В разные годы производилось несколько версий поливомоечных машин – КО 002, ПМ 130 (поливомоечная машина), КПМ 64 (комбинированная поливомоечная машина) и АКПМ 3. Цистерна поливомоечных агрегатов окрашивалась в оранжевый цвет, кабина могла быть любой (чаще всего цвета морской волны). На крыше кабины поздних машин устанавливался проблесковый сигнал оранжевого цвета.

Шасси

Поливомоечная машина на базе ЗИЛа-130 монтировалась на шасси со стандартной базой 3800 мм. Автомобили оснащались карбюраторным восьмицилиндровым двигателем. При рабочем объёме чуть меньше 6,0 литров мотор развивал 150 л. с. (с ограничителем числа оборотов). В качестве топлива использовался бензин А76. Двигатель стыковался с пятискоростной коробкой передач с синхронизаторами на 2-5 передачах. Привод задних колес осуществлялся карданным валом.

Подвеска машины крепилась на полуэллиптических рессорах, передняя балка оснащалась гидравлическими амортизаторами. Задняя рессора состояла из двух частей – основной и дополнительной. Из-за практически постоянной загрузки рессоры поливомоечных машин ЗИЛ-130 были усиленными. Система с тормозами барабанного типа имела пневматический привод. Рулевое управление оснащалось гидроусилителем.

Кабина водителя была цельнометаллической с панорамным лобовым стеклом. В стандартное оснащение входили регулируемое сиденье водителя, двухместное пассажирское сиденье, отопитель с вентилятором, стеклоочиститель дворников. Дополнительная вентиляция кабины могла осуществляться через опускные стекла, форточки дверей и лючки в крыше кабины. На ранних выпусках был еще один лючок вентиляции в районе педали сцепления. Впоследствии его убрали, а через какое-то время отказались и от лючков в крыше кабины.

ПМ-130

Этот автомобиль является одной из самых распространенных моделей поливомоечной машины ЗИЛ-130. Его начали выпускать в 1965 году на заводе коммунального машиностроения в городе Мценске. Впоследствии выпуск машины освоили еще несколько предприятий СССР.

Емкость цистерны для воды составляла 6000 литров. Внутри цистерны имелись волнорезы для увеличения жесткости и успокоения колебаний жидкости при резких маневрах. Подача воды в насос осуществлялась из нижней части цистерны через сетчатый фильтр с отстойником. Заполнение емкости водой производилось от водопроводной сети или насосом из любого водоема. Для контроля уровня воды в цистерне имелись специальные смотровые окна.

Для прокачки воды машина оснащалась специальным центробежным насосом с приводом от коробки отбора мощности (КОМ). Насос монтировался на лонжероне рамы, а КОМ устанавливалась непосредственно на картере коробки скоростей автомобиля. Все узлы подачи воды были связаны между собой трубопроводами. Существовало вариантное исполнение машины с дополнительным прицепом-цистерной на 5000 литров воды.

Кроме системы подачи воды имелась дополнительная гидравлическая система, служившая для управления щеткой и плугом (при зимней эксплуатации). Для полива и мойки использовались две поворотные насадки-сопла щелевого типа, установленные на подрамнике в передней части машины. Между мостами устанавливался подрамник с поворотной щеткой цилиндрической формы для подметания дороги. Привод щетки осуществлялся цепной передачей от коробки отбора мощности.

КО-002

Выпуск предыдущей версии поливомоечной машины ЗИЛ-130 продолжался около 20 лет. Только в середине 80-х годов ее сменила модернизированная версия КО-002. Выпуск машины велся на том же заводе в Мценске. Принцип работы и конструкция основных узлов и агрегатов не изменились.

Основным отличием стало улучшение технических характеристик поливомоечной машины ЗИЛ-130: увеличение емкости основной цистерны на 200 литров и ширины зоны покрытия при мытье и поливе. Немного выросла и эксплуатационная скорость при выполнении работ. Эта машина стала последней узкоспециализированной моечной машиной. Все последующие модели коммунальных агрегатов оснащались сменным комплектом оборудования – на зимний период времени цистерна заменялась модулем для разброса песчано-соляной смеси.

Эксплуатация поливомоечных машин в зимнее время

В зимнее время на всех версиях поливомоечной машины ЗИЛ-130 вместо сопел устанавливался снегоуборочный плуг с поворотной рамой. Он оснащался гидроцилиндрами для подъема и опускания, а также пружинными амортизаторами. Щеточный узел оставался без изменений. Управление снегоуборочным оборудованием производилось с отдельного пульта из кабины водителя.

snite-mebel.ru

Поливальная машина. Дорожно-коммунальная техника

Техническое обеспечение коммунального хозяйства предусматривает немало дорожно-транспортных средств. К сезонной технике такого рода относятся поливальные автомобили. В летнее время они избавляют улицы от пыли и грязи, обеспечивая тем самым чистоту твердых покрытий. Кроме того, дорожно-коммунальная техника с функцией полива также выполняет и орошение зеленых насаждений. Эти и другие способности таких машин определяются характеристиками рабочих органов и наличием опциональных устройств.

Общие сведения о поливальных машинах

Существует две основных разновидности поливальных автомобилей. Представители первой категории выполняют исключительно задачи полива, таким образом избавляя воздух и дорожные покрытия от пыли. Вторая группа – это модификации, у которых расширен набор приспособлений для выполнения мойки и чистки. Можно сказать, это поливомоечная машина, в перечень задач которой входит уход за объектами дорожной инфраструктуры. Несмотря на значимость функции полива, такая техника не рассматривается в качестве отдельного вида. Как правило, это универсальные автомобили, база которых позволяет, в зависимости от текущих потребностей, использовать то или иное функциональное оснащение.

Основные характеристики

Одним из ключевых рабочих показателей поливальных автомобилей являются эксплуатационные возможности цистерны. Техническая инфраструктура такой машины, обеспечивающая выполнение рабочих операций, может меняться, однако резервуар и его параметры, как правило, остаются прежними. Например, поливомоечная машина ЗИЛ в модификации под номером 130 оснащается цистерной объемом 6 м3. При этом наличие многоступенчатого насоса в рабочей конструкции дает возможность поддерживать стабильное давление в резервуаре на уровне 25 атм.

Поэтому если есть необходимость, то вода может подаваться сразу нескольким потребителям. В то же время будет неправильно рассматривать функциональные возможности машины в отрыве от базовой силовой основы. Мощность автомобиля в этой же модификации составляет 150 л. с., что позволяет обслуживать большие по площади территории. Высокой силовой отдачи от двигателя требует и вместительная цистерна для воды, нагрузка от которой ложится на платформу шасси. Другое дело, что в плане маневренности такая техника далека от идеала. Это же касается и топливного расхода. На 100 км пути машина затрачивает порядка 32 л топливной смеси.

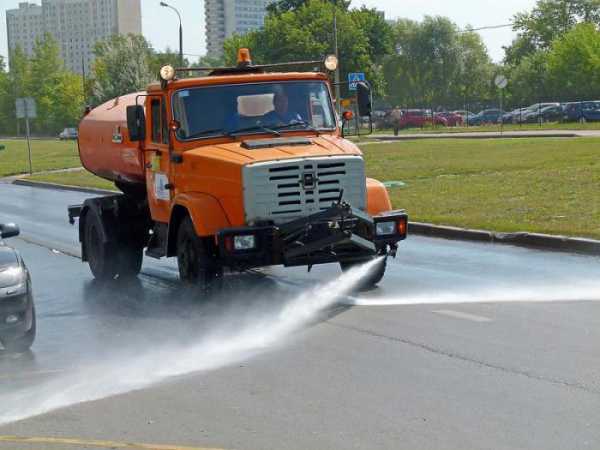

Техника выполнения полива

Для выполнения полива машина и ее рабочие органы должны совершить несколько операций, которыми управляет водитель. Из цистерны вода поступает к центробежному насосу, после чего проходит этап фильтрации. Затем жидкость направляется по трубопроводу к рабочим насадкам. В остальном ход рабочего процесса зависит от того, какими возможностями обладает поливальная машина конкретной модификации. Наиболее современные модели располагают сложными системами распределения жидкости между несколькими рабочими секторами. Например, одна часть может отвечать за полив дороги, другая – за орошение зеленых насаждений, а третья выполняет очистку поверхности.

Основное устройство поливального автомобиля

Как уже отмечалось, поливальные автомобили отличаются наличием цистерны, в которой содержится вода. Внутри резервуара также предусмотрен фильтр, трубопроводные коммуникации, отстойник и клапан. Для предотвращения раскачки воды в цистерне обычно в конструкции используются волнорезы. Кроме основной емкости также практикуется установка дополнений в виде надставки. Более того, модификация зиловского автомобиля 130-П допускает присоединение второго резервуара. Дополнительная цистерна для воды представляет собой прицепную конструкцию, увеличивая основной объем жидкости на 5 тыс. л. Такие цистерны снабжаются пробковым краном и отстойником. Через центральный клапан обеспечивается регулировка подачи воды с определенной мощностью напора. Опять же, для минимизации негативных факторов от использования объемного резервуара с водой конструкторы таких автомобилей применяют зависимые подвески на продольных рессорах. Передняя часть обычно обеспечивается гидравлическими амортизаторами двустороннего действия, а задняя — дополнительными рессорами. Такая конфигурация способствует комфортному преодолению проблемных участков дороги с неудовлетворительными характеристиками покрытия.

Функциональные элементы машины

Кроме металлической цистерны, в состав функционального оснащения может входить широкий перечень различных насадок, рукавов подачи воды и щеток. Рабочие органы поливомоечного автомобиля распределяются по нескольким секциям, которые соединяются между собой трубопроводами. Также в состав рабочей инфраструктуры входит водяной насос, центральный клапан, сетчатый фильтр и системы трубопроводов с насадками поворотного типа. Оборудование монтируется на платформе грузового автомобиля с усиленными рессорами. Распределяющий воду насос поливальной машины обеспечивает выполнение орошения в комплексе с другими операциями. Так, некоторые модификации снабжаются плужным и щеточным оборудованием, что позволяет использовать технику в качестве уборочной. Иногда такие модели дополняются и средствами посыпки покрытия инертными веществами, что повышает эффективность моющей функции.

Дополнительный функционал

Поливальные автомобили также могут использоваться в качестве пожарных и транспортировочных. В первом случае комплектация машины предусматривает наличие пожарного рукава, обеспеченного стволом подачи струи с высокой силой напора. Конечно, о полноценной функции пожаротушения говорить не приходится, но в качестве вспомогательной техники такого типа поливальная машина вполне может рассматриваться. При работающем рукаве все вентили и краны плотно закручиваются, что позволяет увеличивать мощность напора и эффективность борьбы с огнем. Для транспортной функции обычно используют модификации с двумя цистернами. На таких автомобилях перевозят воду для обслуживания объектов, удаленных от коммунальной инфраструктуры.

Мини - поливальная машина

Небольшие поливальные машины отличаются скромным объемом бака и соответствующими параметрами охвата рабочей области. К таким моделям относятся некоторые модификации ЗИЛа с шириной области полива порядка 2-2,5 м. Также в категорию мини - поливальных машин можно включить установки с эффектом дождевания. Они оптимально подходят для ухода и за зелеными насаждениями, и для уборки дорожных покрытий. Правда, поливальная машина в таком исполнении располагает совсем небольшим объемом бака, из-за чего возникает необходимость в его частом наполнении водой.

Производители поливальных автомобилей

В России большинство поливальных автомобилей представлено модификациями на базе шасси ЗИЛа. Также автопарки коммунальных служб нередко имеют на содержании технику на базе моделей Камского автозавода. Это производительная и мощная поливальная машина, которая не только дает возможность обслуживания цистерн больших объемов, но и облегчает управление рабочими органами. Постепенно этот сегмент пополняет и зарубежная техника. К примеру, в процессе эксплуатации неплохо себя показывает модель Haller 9000, которая обеспечена объемным резервуаром и предоставляет пользователю широкие возможности по опциональному оснащению.

Заключение

Несмотря на высокую ответственность функций, которые ложатся на поливальные автомобили, их конструкционные особенности достаточно просты и даже элементарны. Традиционная машина такого типа предусматривает лишь наличие цистерны и рабочих элементов, обеспечивающих орошение водой. Тем не менее поливомоечная машина совершенствуется и в направлениях повышения функциональности, и в показателях силового обеспечения. Это позволяет облегчать задачи водителя и при этом повышать эффективность достижения основных целей. С другой стороны, увеличение мощности дает возможность обслуживающему персоналу работать с большими объемами воды и, соответственно, экономить время на повторных заполнениях резервуара. По мере усложнения рабочих органов расширяется и функциональный спектр применения техники. Современные поливальные автомобили способны не только осуществлять полив зеленых насаждений и убирать дорожные покрытия, но также обеспечивать транспортировочные мероприятия, оказывать помощь в тушении пожаров и т. д.

fb.ru

Поливомоечная машина ПМ-130 | Строительные, специальные и дорожные машины

БГТУ им. В.Г. Шухова. Кафедра подъёмно-транспортных и дорожных машин. Курсовая работа по дисциплине " Гидравлика и гидропневмопривод" . На тему : «Модернизация машины для содержания автодорог в летнее время года. Поливомоечная машина». Белгород 2015.

В данной работе отражены общие сведения о поливомоечных машинах, два патента, модернизирующие рабочее оборудование и один патент по модернизации гидросхемы. Графическая часть содержит общий вид машины ПМ-130 лист формата А3 и гидросхема лист формата А3. 39 страниц пояснительной записки, содержащей 39 страниц.

Краткая техническая характеристика машины ПМ-130Б
Вместимость цистерны, л..... 6000
Ширина обрабатываемой полосы, м:
 при мойке . . . . . . . ….. до 8
 при поливке ..... . . . . . 15...18
Расход воды, л/м2:
 при мойке.................... 0,8...1
 при поливке.................0,2...0,3
Рабочая скорость, км/ч:
 при мойке........ …........10
 при поливке................. 20
Габариты с поливомоечным оборудованием, мм:
 длина......... …………..6710
 ширина......... ………..2420
 высота......................... 2350
Наибольшая высота сдвигаемого снега, м . . . . .0,5
Ширина обрабатываемой полосы при снегоуборке, м:
 плугом......................... 2,5
 щеткой......................... 2,3
Транспортная скорость, км/ч . . . . . до 35
Габариты с плужно-щеточным оборудованием, мм:
 длина........................ 7720
 ширина .................... 3000
 высота....................... 2350
Базовое шасси . . . . . . .. ЗИЛ-13076

Состав: ПМ-130 общий вид, гидросхема, ПЗ

Софт: AutoCAD 2015
