Поиск и съемка подводных переходов трубопроводов

К подводным трубопроводам относятся такие, которые при эксплуатации постоянно или временно находятся под водой. В соответствии с действующими нормативными документами русловая часть перехода относится к наиболее ответственной и труднодоступной для ремонта. В зарубежной и отечественной практике кроме основной нитки трубопровода предусматривается прокладка двух и более резервных. Расстояние между ними достигает 30—50 м.

В СССР величина заглубления принимается на 0,5 м ниже предельного профиля размыва, считая до верхней образующей трубы. Расстояние от верхней образующей до дна будет неодинаково и изменяется от 3,0 м под руслом до 0,8 м в береговой части. Укладка трубопровода ниже дна водной преграды осуществляется в специально пройденную траншею с последующей засыпкой ее или на дно с последующим подмывом. Оси подводных трубопроводов отмечают на местности створными знаками, грунтовыми реперами.

В период эксплуатации трубопровода наиболее ответственными и трудоемкими являются геодезические работы на подводных переходах. Помимо планового и высотного положения надо знать толщину слоя грунта над ним, места  размыва,  обнажения,   провисания.

Очень часто трубокабелеискатели не могут быть использованы для определения планового и высотного положения подводного трубопровода или кабеля. Известные трассоискатели условно можно использовать только на малых и средних реках, причем вблизи урезов воды и в самом русле потребуется проходить специальные шурфы и траншеи для подключения трассоискателя к трубопроводу.

К числу трубокабелеискателей, работающих под водой, относятся приборы поиска ПТКИ, ПТИ, «Ориентир-1», предназначенные для водолазов, ведущих обследования подводных коммуникаций.

Прибор ПТКИ (подводный трубокабелеискатель) состоит из генератора, источника питания и приемного устройства, смонтированного в герметичном корпусе, на боковой стенке которого укреплена приемная ферритовая антенна, свободно поворачивающаяся на 180°.

Антенна расположена внутри Т-образной пластмассовой трубы диаметром 35 мм. Горизонтальность ее проверяется по круглому уровню. Через иллюминатор в корпусе виден лимб, по которому определяют угол поворота, и круглый уровень. На корпусе имеются ручки для включения прибора и регулировки чувствительности.

Максимальная погрешность в определении глубины заложения подземного и подводного трубопроводов, заглубленных на 1,0 м не превышает ±10 см.

Для поиска трасс и определения глубины залегания подводных металлических трубопроводов и кабелей связи используется подводный трассоискатель ПТИ-1М, в комплект которого входит генератор, блок питания и герметично исполненное приемное устройство. Средняя квадратическая погрешность в определении положения объекта, находящегося под дном водной преграды на глубине от 1,0 до 2,0 м, составляет ±8 см.

Подводный трассоискатель «Ориентир-1» основан на обнаружении электромагнитного поля, создаваемого вокруг трубопровода током звуковой частоты. Прибор состоит из генератора подводного и наземного приемника, индикатора с датчиком и блока питания. Приемники служат для обнаружения электромагнитного поля. Подводный приемник крепится на голове аквалангиста. Он автоматически включается на глубине 0,3 м и выключается при выходе из воды.

Наземный приемник настроен на ту же частоту, что и подводный. Он выполнен в виде стержня, на одном конце которого укреплена антенна, а внутри второго вмонтирована плата с элементами электрической схемы и источником питания. Сверху он закрыт крышкой цилиндрической формы и служит ручкой, за которую держат приемник при поиске трассы. К разъему, имеющемуся в ручке, подключаются головные телефоны. Индикатор и датчик служат для определения толщины слоя грунта над трубопроводом и глубины водной преграды. Индикатор соединяется с датчиком посредством кабеля. Внешне он представляет собой складную штангу с поворотными ферритовыми антеннами.

Ось подводного трубопровода фиксируют по минимуму звукового сигнала, настройка на который производится с помощью индикатора. Глубина залегания коммуникаций определяется по специальным таблицам по измеренному углу поворота антенны. Координаты точек замера планового и высотного положения подводного трубопровода или кабеля определяют о берега угловыми засечками.

Удовлетворительные результаты получают при глубине залегания трубопровода до 10 м. При больших глубинах возникают значительные погрешности, связанные с перенесением на поверхность воды промерных точек, соответствующих минимуму звукового сигнала.

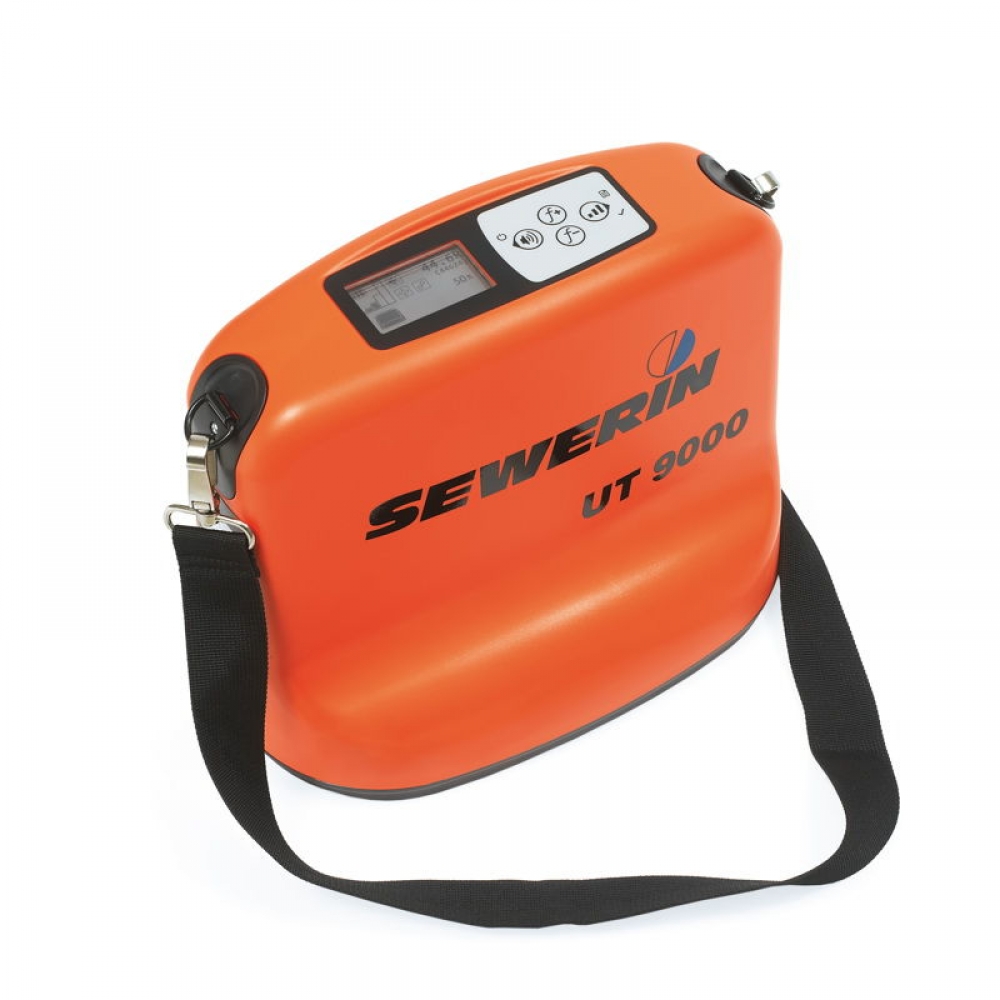

Кабельные трассоискатели. Доступные цены! Скидки!

Сортировать по:

показать еще

Чтобы случайно не повредить коммуникации (силовые кабельные линии, сигнальные кабеля, трубопроводы), что может привести к трагическим случаям, строительные организации должны купить трассоискатель. Это специально разработанный прибор, который позволяет не только определить расположение кабельных линий, но и глубину их залегания, наличие неисправностей, повреждений.

Назначение прибора

Данное оборудование появилось сравнительно недавно, однако быстро завоевало популярность, благодаря широкой сфере использования. После проведения исследований с помощью кабельного трассоискателя, специалисты могут без опасений проводить выемку земли для рытья котлованов, траншей, разрабатывать проекты для прокладки новых, дополнительных линий, трубопроводов, инженерных коммуникаций. Это не только ведет к экономии, но и предотвращает неоправданные финансовые затраты, делает проведение работ безопасным для используемой техники и сотрудников.

Инженерные системы могут располагаться не только под землей, но и в толще старых стен. В этом случае они будут представлять опасность при проведении модернизации, ремонта, технического обслуживания, перепланировки зданий и сооружений. С помощью трассоискателей можно выявить схему расположения электрических сетей, телекоммуникационных линий, в том числе, находящихся под напряжением. Устройства для поиска кабелей, трубопроводов и расположения их трасс используются в строительстве, жилищно-коммунальном хозяйстве, электроэнергетике, транспорте и многих других областях деятельности человека.

Работая на различных частотах, трассоискатели относятся многофункциональному оборудованию. Однако при его использовании нужно учитывать, что прибор может обнаруживать только объекты, которые способны создавать электромагнитное поле.

Виды трассоискателей

Трассоискатель цена

По назначению и сфере использования все многообразие моделей можно разделить на три категории.

• Кабелеискатель

Это простые в использовании приборы, не требующие специальных знаний и особых навыков. Пользоваться ими может даже дилетант. Они имеют автоматические настройки, одну активную частоту, но несколько пассивных режимов. При проведении поиска прибор сообщает о наличии кабеля при помощи визуальной или звуковой сигнализации. По мере приближения к объекту интенсивность сигнала увеличивается, достигая максимума при нахождении локатора непосредственно над кабелем, трубопроводом.

Такие приборы могут и не иметь дисплея, ограничиваясь подачей звукового сигнала. Большинство моделей данной категории имеют опцию определения глубины залегания объекта поиска. Мощность генераторов, которыми комплектуются агрегаты, находится в диапазоне 0,5-1 Вт. Этих величин вполне достаточно для ведения поиска на расстоянии нескольких сотен метров от места подключения при залегании объекта на глубине 1-2 метра.

• Трассоискатели общего назначения

Оборудование предназначено для решения более сложных задач, имеет более расширенный функционал и дополнительные возможности. Например, режим поиска по «нулю» сигнала или по «пику», идентификация исследуемой трассы, когда параллельно, под ней или над ней пролегают другие коммуникации. Разумеется, такие агрегаты определяют и глубину залегания трассы.

Многофункциональность приборов обеспечивается широким диапазоном активных частот. Однако учтите, что оптимальным является наличие 2-5 активных частот. Большее их число увеличит цену трассоискателя, но вы, вероятно, никогда не будете их использовать.

• Специализированные трассоискатели

Это наиболее сложные модели, для работы с ними оператор должен обладать специальными знаниями.

Они предназначены для проведения исследований в конкретных ситуациях и обладают какими-либо уникальными возможностями. Например, GPS приемник позволяет привязать координаты трассы, трубопровода к карте местности. Модели во влагозащищенном корпусе используются для трассирования подводных переходов.

Выбираем модель

В нашем каталоге представлен широкий ряд трассоискателей от различных производителей. Чтобы «не потеряться» в этом разнообразии, воспользуйтесь помощью наших менеджеров, которые не только объяснять различие между моделями, но и помогут сделать правильный выбор.

Производимый компанией Radiodetection трассоискатель rd8100 имеет расширенные характеристики и используется в ЖКХ, строительстве, геодезии. Прибор оснащен пятью антеннами, что дает возможность оператору самостоятельно регулировать уровень точности получаемой информации. Имеет встроенный GPS- приемник и другие дополнительные опции.

Трассоискатель поиск – продукция компании «Связьприбор». Прибор имеет графический экран, проводит трассирование одновременно на двух частотах. Последняя опция позволяет выделять нужную трассу при наличии других близко расположенных коммуникаций.

Компания RIDGID один из ведущих мировых производителей оборудования. В линейке трассоискателей ridgid две модели, отличающиеся по своим техническим характеристикам и функциональности. SR-20 более простой прибор. Он проводит сканирование на глубине до 5 метров на частотах менее 35 кГц. SR-60 трассирует коммуникации расположенные до 10 м. Может работать при температурах до -20°С.

Комплект магнитного подводного локатора для геодезической съемки

Авторизованный дилер

Особенности

• Комплект «все в одном» , включающий блок управления градиентометром SubSurface и датчик MUL
• Обнаруживает подводных черных металлов на глубине до 1000 футов
• Титановый корпус и водонепроницаемый датчик
• Перезаряжаемый аккумулятор со сроком службы до 72 часов
• Панель Графический и визуальный ЖК-экран
• Встроенный динамик и разъем для гарнитуры
• Порты для внешнего питания и подключения ПК через RS-232

Подробнее о продукте Что включено

Цена по прейскуранту: 6 150,00 долларов США

6 150,00 долларов США

Добавить в корзину для снижения цены

Вы экономите: $690. 00 – 11%

* *

Подповерхностный градиентометр MUL-1 MUL Комплект магнитного подводного локатора с датчиком и электронным блоком

$6 150,00

добавить в корзину

Обзор

В упаковке

Гарантия/возврат

Отзывы покупателей

Наличие:В наличии

Отправка в течение: 2–4 рабочих дней

• Обзор
• В коробке
• Гарантия/возврат
• Отзывы клиентов

Обзор для SubSurface MUL-1 Комплект магнитного подводного локатора MUL для градиентометра с датчиком и электронным блоком

Магнитный подводный локатор для градиентометра SubSurface MUL с датчиком  использует передовую технологию обнаружения для обнаружения подводных черных металлов на глубине от 10 до 1000 футов. ноги. Его чувствительность, точность и долговечность делают его отличным выбором для программ разведки, земляных работ, изменения карт и геологического картирования. Этот пакет включает в себя основной электронный блок управления и двухжильную сенсорную систему, размещенную внутри титановой трубки для буксировки лодки или дайвинга.

Как это работает: Магнитный подводный локатор (MUL) представляет собой магнитный градиентометр, который находит объекты, обнаруживая различия в напряженности магнитного поля с помощью двух датчиков внутри корпуса сенсорной трубки. Эта разница измеряется в «дифференциальном миллигауссах». Вы будете уведомлены о показаниях сигнала с помощью гистограммы на ЖК-экране и звуковых сигналов (через динамик или гарнитуру). Гистограмма заполняется слева (отрицательно) или справа (положительно) в зависимости от полярности сигнала. Кроме того, высота звука увеличивается по мере увеличения мощности сигнала.

Блок управления: Помимо ЖК-экрана, электронный блок управления имеет панель управления с кнопками для включения/выключения устройства, регулировки громкости и усиления и т.

д. Он также имеет порт RS-232 для обеспечения управления с помощью компьютера, порт датчика для подключения блока управления к датчику MUL и порт питания для работы устройства от внешнего источника питания. Аккумулятор встроен в блок управления.

Датчик: Датчик MUL длиннее (1,625” Г x 34,875” Д), чем локатор BHG, что обеспечивает удобство обращения во время погружения или буксировки лодки.
