Устройство ТНВД BOSCH (Бош) VE. Топливный насос высокого давления

Топливный насос высокого давления ⭐ (ТНВД) — основной конструктивный элемент системы впрыска дизельного двигателя, выполняющий две основные функции: дозированную подачу топлива в цилиндры двигателя под давлением и определение правильного момента впрыска. После появления аккумуляторных систем впрыска, задачу определения момента подачи топлива выполняет электронная форсунка.

Принципиальная схема системы топливоподачи дизельного двигателя с одноплунжерным ТНВД

Принципиальная схема системы топливоподачи дизеля с одно­плунжерным распределительным топливным насосом (ТНВД) с торцевым кулачко­вым при­водом плунжера показана на рисунке:

Рис. Принципиальная схема системы топливоподачи дизельного двигателя с одноплунжерным ТНВД: 1 – топливопровод низкого давления; 2 – тяга; 3 – педаль подачи топлива; 4 – ТНВД; 5 – электромагнитный клапан; 6 – топливопровод высокого давления; 7 – топливопровод сливной магистрали; 8 – форсунка; 9 – свеча накаливания; 10 – топливный фильтр; 11 – топливный бак; 12 – топливоподкачивающий насос (применяется при магистралях большой протяженности; 13 – аккумуляторная батарея; 14 – замок «зажигания»; 15 – блок управления временем включения свечей накаливания

Топливо из бака 11 прокачивается по топливо­проводу низкого давления в топливный фильтр тонкой очистки топлива 10, откуда засасывается топливным насосом низкого давления и затем направляется во внутреннюю полость корпуса ТНВД 4, где создается давление порядка 0,2 … 0,7 МПа. Далее топливо поступает в насосную секцию высокого давления и с помощью плунжера — распреде­лителя в соответствии с порядком работы цилиндров подается по топливопроводам высокого давления 6 в форсунки 8, в результате чего осуществляется вспрыскивание топлива в камеру сгорания дизеля. Избыточное топливо из корпуса ТНВД, форсунки и топливного фильтра (в некоторых конструкциях) сливается по топливо­проводам 7 обратно в топливный бак. Охлаждение и смазка ТНВД осуществляются циркулирующим в системе топливом. Фильтр тонкой очистки топлива имеет важное значение для нормальной и безаварийной работы ТНВД и форсунки. Поскольку плунжер, втулка, нагнетательный клапан и элементы форсунки являются деталями прецизионными, топливный фильтр должен задерживать мельчайшие абразивные частицы размером 3…5 мкм. Важной функцией фильтра является также задержание и выведение в осадок воды, содержащейся в топливе  Попадание влаги во внутреннее пространство насоса может привести к выходу последнего из строя по причине образования коррозии.

Топливный насос подает в цилиндры дизеля строго дози­рован­ное количество топлива под высоким давлением в определенный момент времени в зависимости от нагрузки и скоростного режима, поэтому характеристики двигателей существенно зависят от работы ТНВД.

Схема и общий вид распределительного насоса VE

Схема распределительного насоса VE представлена на первом рисунке, а его общий вид на следующем.

Основные функциональные блоки топливного насоса VE представляют собой:

  • роторно-лопастной топливный насос низкого давления с регулирующим перепускным клапаном
  • блок высокого давления с распределительной головкой и дозирующей муфтой
  • автоматический регулятор частоты вращения с системой рычагов и пружин
  • электромагнитный запирающий клапан, отключающий подачу топлива
  • автоматическое устройство (автомат) изменения угла опережения впрыскивания топлива

Рис. Схема топливного насоса — Bosch VE: 1 – вал привода насоса; 2 – перепускной клапан регулирования внутреннего давления; 3 – рычаг управления подачей топлива; 4 – грузы регулятора; 5 – жиклер слива топлива; 6 – винт регулировки полной нагрузки  7 – передаточный рычаг регулятора; 8 – электромагнитный клапан остановки двигателя; 9 – плунжер  10 – центральная пробка; 11 – нагнетательный клапан; 12 – дозирующая муфта; 13 – кулачковый диск; 14 – автомат опережения впрыска топлива; 15 – ролик; 16 – муфта; 17 – топливоподкачивающий насос низкого давления



Рис. Общий вид распределительного ТНВД VE: а – ТНВД; б – блок высокого давления с распределительной головкой и дозирующей муфтой. Позиции соответствуют позициям на предыдущем рисунке.

Дополнительные устройства распределительного ТНВД VE

Распределительный ТНВД VE может также быть оснащен различными дополнительными устройствами, например, кор­рек­торами топ­ливоподачи или ускорителем холодного пуска, которые позволяют индивидуально адаптировать ТНВД к особенностям данного дизеля.

Вал привода 1 топливного насоса расположен внутри корпуса ТНВД, на валу установлен ротор 17 топливного насоса низкого давления и шестерня привода вала регулятора с грузами 4. За валом 1 неподвижно в корпусе насоса установлено кольцо с ро­ли­ками и штоком привода автомата опережения впрыски­вания топлива 14. Привод вала ТНВД осуществляется от колен­чатого вала дизеля, шесте­ренчатой или ременной передачей. В че­тырехтактных двигателях частота вращения вала ТНВД составляет половину от частоты вращения коленчатого вала, и работа распределительного ТНВД осуществляется таким образом, что поступательное движение плунжера синхронизировано с движением поршней в цилиндрах дизеля, а вращательное обеспечива­ет распределе­ние топлива по цилиндрам. Поступательное движение обеспечивается кулачковой шай­бой, а враща­тельное – валом топливного насоса.

Автоматический регулятор частоты вращения включает в себя центробежные грузы 4, которые через муфту регулятора и систему рычагов воз­действуют на дози­рующую муфту 12, изменяя таким образом величину топливоподачи в зависимости от скоростного и на­грузочного режимов дизеля. Корпус ТНВД закрыт сверху крышкой, в которой установлена ось рычага управления, связанного с педалью акселератора.

Автомат опережения впрыскивания топлива является гидравлическим устройством, работа которого определяется давлением топлива во внутренней по­лости ТНВД, создаваемым топливным насосом низкого давления с регулирующим перепу­скным клапаном 2.

Видео: Работа ТНВД

ustroistvo-avtomobilya.ru

Насосы ТНВД: устройство, принцип работы, модели

Содержание

Насосы ТНВД – это топливные насосы высокого давления, которые применяются для дизельных двигателей. Дизельные автомобили очень сильно отличаются от бензиновых. Разница именно в том, каким образом происходит воспламенение топлива.

Многие производители, такие как Бош, Тойота, Мицубиси, Ниссан, Форд и другие с каждым годом усовершенствуют свои линейки техники с применением насосов высокого давления. Лучшими производителями ТНВД считаются Bosch, Lucas, Delphi, Denso, Zexel.

Принцип действия

Воздух, нагнетаемый в камеру сгорания дизеля, сжимается под давлением. Кроме того, он нагревается. Таким образом, в камере сгорания дизельного двигателя находится горячий сжатый под давлением воздух.

В тот момент, когда впрыскивается топливо, при соприкосновении с горячим сжатым воздухом оно воспламеняется. И подают дизель в цилиндры мотора под давлением и с определенными промежутками времени, чтобы топливная смесь нормально воспламенялась, именно насосы ТНВД.

Устройство ТНВД

Мощность двигателя и его крутящий момент регулируются количеством топлива, которое насос впрыснул в камеру сгорания. Насосы ТНВД бывают:

  • непосредственного действия, т.е. механический вариант;
  • аккумуляторные, т.е. с аккумуляторным впрыском, или автоматический вариант.

В первом случае срабатывает принцип механического плунжера, при котором нагнетание воздуха и топливный впрыск происходят одновременно. Во втором случае гидравлический аккумулятор или система пружин и форсунок сначала нагнетает давление впрыснутого топлива в аккумулятор, а затем происходит процесс зажигания.

В зависимости от метода подачи топлива в цилиндры двигателя есть три разновидности нопорных установок:

  • рядные;
  • многосекционные или магистральные;
  • распределительные.

Рядные напорные установки – подают в расположенные один за другим цилиндры топливную смесь строго по очереди в каждый из цилиндров. В распределительных вариантах одна и та же секция может подавать топливо сразу в несколько цилиндров. К слову, распределительные установки могут быть одноплунжерными и двухплунжерными. Магистральные только нагнетают топливо внутрь аккумулятора.

Рядные модели различают по количеству цилиндров и давлению при впрыске топлива:

  • М – это 4-6 цилиндровый, при давлении впрыска в 550 бар;
  • А – это 2-12 цилиндровый, при давлении впрыска в 950 бар;
  • P-3000 – это 4-12 цилиндровый, при давлении впрыска в 950 бар;
  • P-7100 – это 4-12 цилиндровый, при давлении впрыска в 1200 бар;
  • P-8000 – это 6-12 цилиндровый, при давлении впрыска в 1300 бар;
  • P-8500 – это 4-12 цилиндровый, при давлении впрыска в 1300 бар;
  • R – это 4-12 цилиндровый, при давлении впрыска в 1150 бар;
  • P-10 – это 6-12 цилиндровый, при давлении впрыска в 1200 бар;
  • ZW (M) – это 4-12 цилиндровый, при давлении впрыска в 950 бар;
  • P-9 – это 6-12 цилиндровый, при давлении впрыска в 1200 бар;
  • CW – это 6-10 цилиндровый, при давлении впрыска в 1000 бар;
  • H-1000 – это 5-8 цилиндровый, при давлении впрыска в 1350 бар.

    Топливный Насос Т 25 Рядный

к меню ↑

Внутреннее устройство

Через муфту опережения впрыска и зубчатую передачу коленвала на кулачковый вал передается вращение. Кулачок смещает толкатель, толкатель сжимает пружину и толкает плунжер. Плунжер поднимается, толкает заслонку впускного канала и начинает вытеснять топливо через нагнетательный клапан к форсунке. Чтобы впрыск топлива происходит нормально, нужно, чтобы винтовой и сливной каналы совмещались вовремя.

Распределительная установка ТНВД состоит из:

  • редукционногоклапана;
  • всережимного регулятора;
  • дренажного штуцера;
  • корпуса напорной секции высокого давления в комплекте с плунжерной парой (золотникового устройства) и нагнетательными клапанами;
  • топливоподкачивающего насоса;
  • лючка регулятора (муфты) опережения впрыска;
  • корпуса ТНВД;
  • крышка;
  • электромагнитного клапана выключения подачи топлива;
  • кулачково-роликового устройство привода плунжера.

Муфта впрыска изменяет в зависимости от количества оборотов двигателя угол впрыска топлива. Назначение всережимного регулятора — изменять количество подаваемого топлива в зависимости от режима работы двигателя (запуск, уменьшение или увеличение оборотов, холостой ход, остановка и т.д.).

к меню ↑

Возможные причины поломок

Как только вы заметили отклонения в привычной работе насоса ТНВД нужно выяснить и по возможности как можно быстрее устранить причину поломки. Визуально поломку можно определить по утечкам топлива из корпуса насоса, по затрудненному запуску двигателя, по нехарактерным шумам при работе насоса и по тому, как при уменьшении мощности двигателя увеличивается расход топлива.

Насос ТНВД магистрального типа

Среди самых распространенных поломок можно выделить износ комплектующих и использование топлива низкого качества. И то и другое для уязвимого насоса крайне нежелательно.

Износ приводит к деформации деталей, образованию пустот и снижению надежности напорного аппарата. А примеси в топливных смесях низкого качества приводят к постепенному загрязнению деталей, и, в итоге, к выводу насоса из строя. Если устройство подъедает масло, значит, износились уплотнители. А если заклинит плунжерную пару, то на форсунки перестанет поступать топливная смесь.

В качестве обязательной профилактики стоит всегда следить за качеством топлива, которое вы заливаете в бак. Кроме того, всегда следите за уровнем масла. Периодически, загоняя машину на стенд, нужно регулировать количество и равномерность впрыскивания топлива в ТНВД. Для этого разбирают муфту впрыскивания и соединяют с приводом на стенде кулачковый вал машины.
к меню ↑

ДИАГНОСТИКА И РЕМОНТ ТОПЛИВНОГО НАСОСА ВЫСОКОГО ДАВЛЕНИЯ (ВИДЕО)


к меню ↑

Модельный ряд

Различные компании и корпорации выпускают модели рядных, магистральных и распределительных насосов ТНВД для любых сфер применения. Грузовые и легковые автомобили, трактора, погрузчики и экскаваторы, комбайны и многая другая техника используют все преимущества дизельных насосов ТНВД.
к меню ↑

ТНВД Bosch и Lucas

Это одни из самых надежных производителей напорной техники ТНВД. Модельный ряд установок ТНВД компании Бош достаточно обширен. Модели ТНВД представлены на рынке линейкой рядной и распределительной техники с маркировками: A, M, ММС , P, MW, H, VP29, VP30, VP44. В модельный ряд включены также насосы-форсунки PDE и индивидуальные насосы PLD, VE, Lucas DPS, DPCN.

Особое внимание стоит уделить модели ESR. Это – последняя разработка компании Lucas, которая фактически является роторной моделью ТНВД для высокоскоростных двигателей с системой непосредственного впрыска. Так же внимание производителей внедорожников с системой непосредственного впрыска привлекла модель DP200.

Насос ТНВД и его комплектующие

ТНВД с аккумуляторной топливной системой воплощена в моделях Common Rail

Это системы магистального типа, на которые в последнее время наблюдается достаточно высокий спрос. Delphi DFP 1.x, DFP 3.x и Bosch CP1, CP2, CP3.2, CP3.4. Они применяются для автомобилей марок Вольво FH-12, FM-12, Мерседес Actros, Атего, Скания 114, 124, R, P, T, Рено Магнум, Премиум DXI, DCI, Ивеко Крузор 8, 10, 13, DAF CF, LF, MACK.
к меню ↑

ТНВД Delphi

Компания Delphi выпускает серию ТНВД EPIC для автомобилей марок Мерседес, Рено Кенго 1.9, Фиат Добло 1.9, Форд Транзит 2.5. А также серию DP200, 210, 310 для автомобилей и погрузчиков JCB, Перкинс, Катерпиллар и John Deere.

Основной проблемой этих насосов стала металлическая стружка, которая образуется в процессе эксплуатации техники от трения механических деталей друг об друга. Поэтому, в них чаще всего приходится заменять плунжеры. Вал в этих моделях ремонту не подлежит. Он только заменяется на новый.

Дозировочный блок тоже подлежит полной замене, потому что выходит из строя по причине износа деталей в процессе наполнения бака некачественным топливом с примесями бензина, воды или твердых частиц.
к меню ↑

DENSO

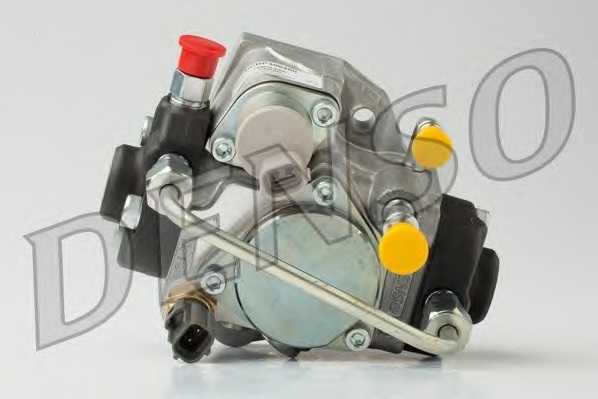

Эта компания специализируется на производстве моделей ТНВД V3, V4, V5 для автомобилей Тойота, Мицубиси, Опель. А их аккумуляторная система Common Rail маркируется как HP0, HP2, HP3, HP4 и успешно применяется в автомобилях Тойота, Мицубиси, Ниссан, Форд Транзит, Пежо Боксер и Ситроен.

Насос ТНВД DENSO

Отличительной особенностью этой марки стали ECD-регуляторы (Electronically Controlled Diesel system). Это система впрыскивает дизельное топливо при полном контроле электроники. Отрегулировать такие ТНВД можно только на специальных стендах, с использованием контроллеров и форсунок.

Славится своим распределительными ТНВД VRZ для Мицубиси Паждеро 3-Canter, Мазды, Коматсу и других автомобилей. В этих моделях ТНВД без труда можно восстановить плунжерные пары. Кроме того, распределительная техника Zexel используется для японских машин, а от моделей Бош их отличает только номера деталей. В остальном строение абсолютно идентично.

 Главная страница » Насосы

byreniepro.ru

Ремонт ТНВД Perkins (Перкинс) | Ремонт дизелей

Ремонт ТНВД Perkins (Перкинс).

Ремонт ТНВД Perkins — это то, с чем может столкнуться каждый водитель. Как и любая другая деталь автомобиля, ТНВД не может работать вечно. Он рассчитан на определенный ресурс и может сломаться, в случае чего восстановление нужно получить квалифицированным специалистам. Автомобиль вы к нам можете доставить своим ходом или на эвакуаторе. Также есть услуга по выездному ремонту, но о возможности таковой стоит уточнить заранее. Мы самостоятельно снимем насос, проведем работу по его восстановлению, поставим на прежнее место и проверим работоспособность.

Признаки, наличие которых говорит о неисправности ТНВД:

  • Со стороны насоса доносится посторонний шум;
  • Протекает топливо;
  • Он полностью вышел из строя — топливо не подается к форсункам, из-за чего эксплуатация авто не представляется возможной;
  • Плохая динамика и увеличенный расход топлива;
  • Проблемы с включением двигателя;
  • Выхлоп обретает необычный цвет и запах.

При этом важно понимать, что ремонт ТНВД Perkins не всегда необходим при наличии проблем с работой двигателя и увеличенном потреблении топлива. Это может указывать и на другие неисправности, поэтому в любом случае нужна диагностика. Затягивать с ремонтом в любом случае не стоит, использование автомобиля с вышедшей из строя системой питания не приведет ни к чему хорошему.

Причины появления поломок

Нередко причиной неисправности ТНВД является заправка некачественным топливом, что ускоряет износ. Не стоит забывать и про коррозию основных узлов автомобиля, к которой приводит попадание воды и грязи. К качеству топлива нужно относится особо трепетно, если в вашем автомобиле используется система GDI. Она чувствительна к качеству топлива и быстро портится при наличии большого количества присадок в нем. Ремонт ТНВД Перкинс иногда связан с электроникой автомобиля, которая отвечает за управление системой подачи топлива. Вышедший из строя блок подлежит замене на новый, купленный у официального производителя, что гарантирует качество и длительный эксплуатационной срок. Как правило, обслуживание ТНВД требуется производить каждые 100-200 тыс. км. пробега, помните об этом.



promotorsgroup.ru

ЛИКБЕЗ. Устройство и принцип работы электронного ТНВД. — DRIVE2

Недавно набрёл на неплохую статью, в которой популярно и понятно описаны принципы работы электронного ТНВД. Материал содержит цветные иллюстрации на примере многим знакомого "Бошевского" ТНВД. Может оказаться интересным и полезным многим обладателям дизельных машин и просто интересующимся, так как знание принципов работы любого механизма необходима особенно тем автовладельцам кто самостоятельно осуществляет ремонты и диагностику неисправностей и сбоев работы разнообразных узлов.
---------

Радиально-поршневой распределительный ТНВД представляет собой насос впрыска с электронным регулированием, имеющий собственный блок управления. Насос создаёт давление впрыска 1500 бар. Высокое давление впрыска позволяет достичь мелкодисперсного распыления топлива. Это приводит к более полному сгоранию топливно-воздушной смеси и меньшему
содержанию вредных веществ в ОГ

Подача топлива
Основные задачи радиально-поршневого распределительного ТНВД:
-забор топлива из топливного бака
-сжатие топлива до 1500 бар
-распределение топлива по цилиндрам

Движение топлива
Всасывание
Радиально-поршневой распределительный ТНВД расположен там, где раньше был установлен пластинчатый насос, всасывает топливо из топливного бака и создаёт давление в ТНВД.

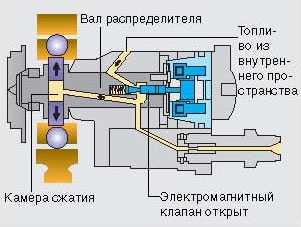

За счёт давления, созданного в ТНВД, при открытом электромагнитном клапане топливо подаётся в камеру сжатия.

Сжатие

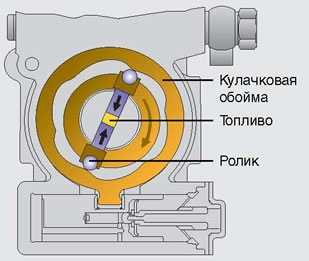

Топливо сжимается двумя плунжерами, которые приводятся от кулачковой обоймы через ролики. Привод осуществляется приводным валом.

За счёт вращательного движения приводного вала ролики нажимают на кулачки обоймы и перемещают плунжеры вовнутрь. Это приводит к сжатию топлива между плунжерами.

Распределение
Если электромагнитный клапан закрыт, топливо распределяется по отдельным цилиндрам с помощью вала распределителя и распределительной головки через обратный дроссель нагнетательного клапана и форсунку впрыска.

В распределительной головке имеются отверстия, соответствующие отдельным цилиндрам. Вал распределителя проворачивается приводным валом и соединяет камеру сжатия попеременно с каждым отверстием в распределительной головке

Радиально-поршневой распределительный ТНВД имеет собственный блок управления. Задачей блока является управление и контроль исполнительных элементов насоса впрыска. Для этого в блоке управления сохранены характеристики, точно соответствующие характеристикам насоса впрыска. Блок управления и насос впрыска образуют единый блок и прочно соединены друг с другом

Что чем управляет?
Датчики отправляют на блок управления двигателя информацию о режиме работы двигателя и о положении педали акселератора. Блок управления двигателя анализирует эту информацию и рассчитывает момент начала впрыска и необходимое количество подаваемого топлива. Полученные значения блок управления двигателя отправляет на блок управления топливного насоса. Блок управления топливного насоса рассчитывает команды управления для электромагнитного клапана регулирования количества подаваемого топлива и клапана управления опережением впрыска. При этом учитываются сигналы, поступающие в насос впрыска от блока управления двигателя и датчика угла поворота. Для контроля управления двигателя блок управления топливного насоса отправляет на блок управления двигателя обратное сообщение о режиме работы насоса впрыска. Передача сигналов между блоком управления двигателя и блоком управления топливного насоса осуществляется по шине CAN. Преимуществом шины CAN является то, что обмен всей информацией между блоком управления топливного насоса и блоком управления двигателя может осуществляться по двум проводам. Блок управления двигателя выполняет и другие задачи, например, управление исполнительными элементами системы рециркуляции ОГ и регулирование давления наддува.

Регулирование количества подаваемого топлива
На приведённом ниже обзоре системы показаны датчики, на основании сигналов которых определяется количество подаваемого топлива Сигнал, поступающий от блока управления двигателя, преобразуется блоком управления топливного насоса в сигнал для электромагнитного клапана регулирования количества подаваемого топлива. Задачей регулирования количества подаваемого топлива является точная адаптация количества топлива к различным режимам работы двигателя.

Принцип действия:
Процесс наполнения Если электромагнитный клапан регулирования количества подаваемого топлива открыт, топливо из внутреннего пространства насоса подаётся в камеру сжатия.

Впрыск
Блок управления топливного насоса подаёт сигнал управления на электромагнитный клапан регулирования количества подаваемого топлива, клапан перекрывает подачу топлива. Все время, пока электромагнитный клапан закрыт, топливо сжимается и подаётся на форсунки впрыска. При достижении заданного блоком управления двигателя количества топлива электромагнитный клапан открывает подачу топлива из внутреннего пространства насоса. Давление падает; впрыск завершён.

При полной нагрузке двигателя объём топлива на каждый цикл впрыска составляет ок. 50 мм3.
Это равно объёму одной капли воды.

На оборотах холостого хода на каждый цикл впрыска требуется ок. 5 мм3 топлива.
Это соответствует размеру булавочной головки диаметром 2 мм.

Дополнительной задачей электромагнитного клапана регулирования количества подаваемого топлива является остановка двигателя. При выключении зажигания электромагнитный клапан открывается, сжатие топлива не происходит.

Регулирование момента впрыска
На приведённом ниже обзоре системе представлены датчики, на основании сигналов которых определяется момент начала впрыска. Сигнал, поступающий от блока управления двигателя, преобразуется блоком управления топливного насоса в сигнал для клапана управления опережением впрыска. Задачей регулирования момента впрыска является адаптация момента впрыска к частоте вращения двигателя.

Принцип действия:
При увеличении частоты вращения впрыск должен происходить раньше. Опережение впрыска осуществляется регулятором впрыска. За счёт силы действия пружины управляющий поршень прижимается к поршню регулятора впрыска. В кольцевую полость управляющего поршня через отверстие из внутреннего пространства ТНВД поступает топливо под давлением. Клапан управления опережением впрыска определяет давление топлива в кольцевой полости управляющего поршня.

При увеличении частоты вращения клапан управления опережением впрыска увеличивает давление топлива в кольцевой полости. За счёт этого управляющий поршень отжимается от поршня регулятора впрыска, преодолевая силу действия пружины, и открывает канал. Топливо поступает в полость за поршнем регулятора впрыска.

За счёт давления топлива поршень регулятора впрыска перемещается вправо. Поршень регулятора впрыска соединён с кулачковой обоймой так, что горизонтальное движение регулятора впрыска проворачивает кулачковую обойму в направлении опережения впрыска.

ИСТОЧНИК МАТЕРИАЛА ТУТ!

www.drive2.ru

Фотоотчет о сборке PERKINS 1104С-44Т

Фотоотчет о сборке PERKINS 1104С-44Т   RG81374

   Одна из самых распространенных моделей двигателя PERKINS серии 1104. Этот тип моторов можно повстречать на  экскаваторах и погрузчиках, таких как VINIERI, TEREX, JCB, JON DEER, MANITOU, ТВЭКС.

Начнем с того, что мотор разобран, отдефектован, отмыт.

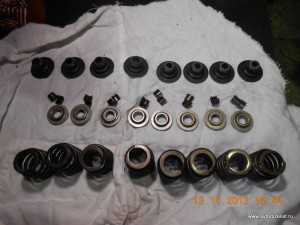

Смазываем и устанавливаем толкатели клапанов.

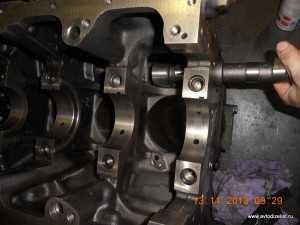

Ставим распредвал.

Монтируем маслофорсунки.

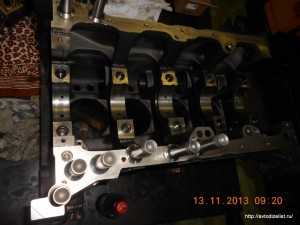

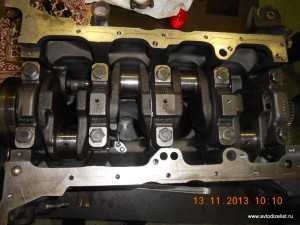

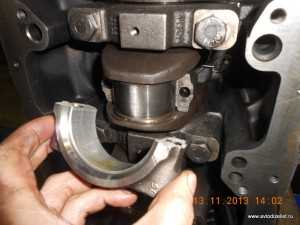

Еще раз чистим, протираем постель коленвала и устанавливаем коренные вкладыши. Мажем маслом вкладыши, укладываем коленчатый вал в блок.

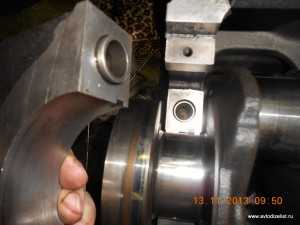

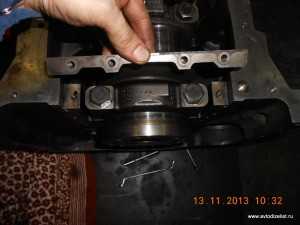

Не забываем смазывать и ставить верхние упорные полукольца проточками к коленвалу.

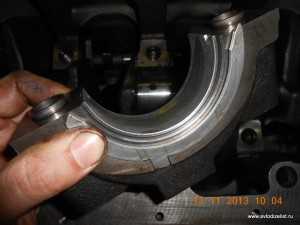

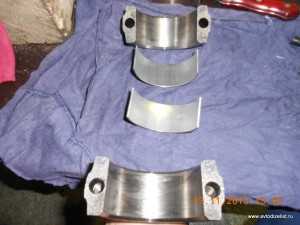

Ставим нижние коренные вкладыши в крышки коренных подшипников, мажем маслом, ставим крышки строго на свои места замок к замку. Важно не перепутать первую и пятую крышку.

Пятая крышка имеет характерный прилив.

В третью крышку вкладываем пару нижних упорных полуколец и ставим в блок.

Смазываем крепежные болты чистым моторным маслом по резьбе и под шляпкой, закручиваем согласно карте моментов затяжки.

Проверяем плавность и легкость вращения коленчатого вала после притяжки каждого бугеля, начинаем от центра.

Над пятым бугелем крепим планку – нижнюю опору заднего сальника коленвала.

Заполняем герметиком полость стыковки.

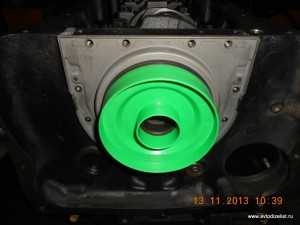

Монтируем витоновый сальник.

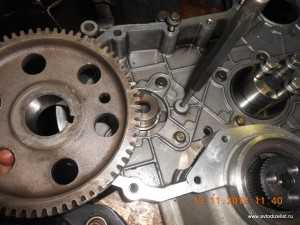

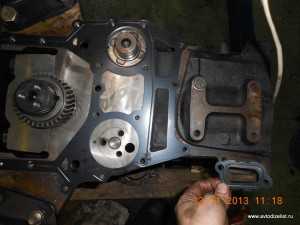

Далее переворачиваем блок передней частью вверх, монтируем корпус блока шестерен.

Ось паразитной шестерни ставим так, чтобы совпали масляные каналы.

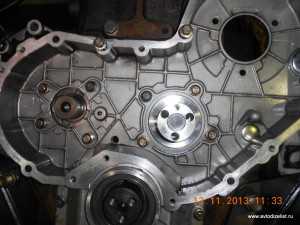

Одеваем на коленвал передний шкив, центрируем корпус шестерен по сальнику. Затем затягиваем крепеж корпуса шестерен.

Одеваем шестерню распредвала, выставляем вал по штифту. Положение соответствует ВМТ такта сжатия в первом цилиндре.

Выставляем коленвал в положение ВМТ первого цилиндра, фиксируем вторым штифтом. Устанавливаем паразитную шестерню, проверяем положения валов по штифтам.

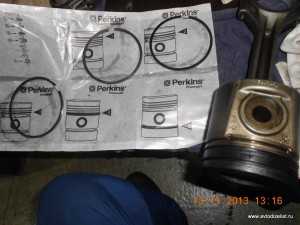

Одеваем поршневые кольца согласно инструкции.

Укладываем беззамковые шатунные вкладыши в свои места.

Следует отметить, что поршни имеют угловатый прилив, который ориентирован в переднюю часть мотора. Шатун имеет выпуклый прилив, он тоже должен быть направлен к переду мотора.

Крышка шатуна тоже отмечена приливом.

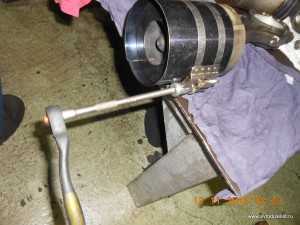

Оправкой стягиваем поршневые кольца.

Устанавливаем поршни с шатунами в цилиндры, важно проконтролировать движение шатуна на выходе из цилиндра, чтобы не сломать носик масляной форсунки.

Закрываем крышки шатунов, затягиваем согласно карты моментов, проверяем плавность и легкость вращения шатунных подшипников.

Произведем монтаж ТНВД. Коленвал с распредвалом зафиксированы штифтами. Вал ТНВД должен быть неподвижно зажат фиксирующим болтом.

Затягиваем крепеж ТНВД, притягиваем шестерню соответствующим моментом. Вынимаем штифты, распускаем стопор вала ТНВД. Закрываем переднюю крышку, крепим помпу.

Монтируем маслонасос, закрываем масляный поддон, переворачиваем мотор в нормальное положение.

Собираем ГБЦ.

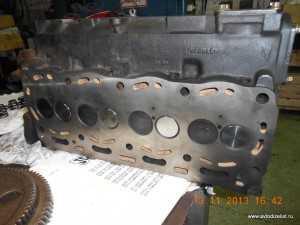

Кладем прокладку и монтируем ГБЦ.

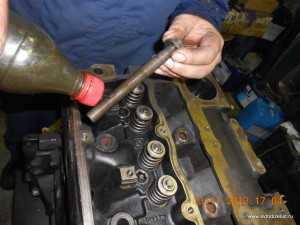

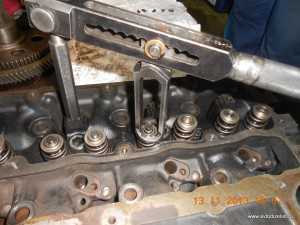

Устанавливаем штанги, ось коромысел. Регулируем тепловой зазор клапанов.

Монтируем свечи накала, топливные форсунки.

Прикручиваем навесное оборудование.

Подсоединяем топливопроводы, запитываем насосы, крутим стартером. Меряем давление масла в системе, прокачиваем топливную аппаратуру, делаем первый запуск.





Специнструменты для демонтажа ТНВД.

Mr Gluhov

на Ваш сайт.

avtodizelist.ru

что это? Устройство и принцип работы топливного насоса высокого давления

Топливный насос высокого давления в системе питания дизельного двигателя является самым дорогим и сложным устройством. Рудольф Дизель, создавая свой первый двигатель, определил тот аспект, что топливо будет качественно самовоспламеняться в цилиндре, если оно поступает под высоким давлением. Первый компактный и надёжный ТНВД в начале двадцатых годов прошлого столетия изобрёл Роберт Бош.

В 1927 году концерн Bosch произвёл первый серийный топливный насос высокого давления для грузового автомобиля. Для легковых автомобилей они наладили выпуск топливных насосов высокого давления в 1936 году. В соответствии с порядком работы цилиндров топливный насос высокого давления распределяет топливо по форсункам под высоким давлением.

Топливопроводы высокого давления соединяют ТНВД с форсунками. В нижней части форсунок расположены распылители, ими они входят в камеры сгорания. Топливо поступает в камеру сгорания в мелкодисперсном виде и воспламеняется из-за того, что в распылителях на выходе имеются очень мелкие отверстия. Угол опережения впрыска определяет момент времени впрыска. Топливный насос высокого давления и форсунки относятся к устройствам прецизионной точности. В процессе работы к ним поступает дизельное топливо, которое смазывает их штифты и плунжеры.

На заре производства топливных насосов высокого давления они были похожи на однорядные двигатели. Коленчатый вал двигателя был в зацеплении с кулачковым валом, у которого число выступов было равно числу цилиндров, и воздействовал непосредственно на плунжерные пары.

Топливные насосы высокого давления роторного типа применяют на дизельных легковых автомобилях с начала шестидесятого года прошлого века. Представляет собой устройство с вращающимся кулачковым валом, у которого один выступ, воздействующий на радиально расположенные плунжерные пары, число которых равно числу цилиндров. Их ещё называют распределительными. Они значительно дешевле по себестоимости и очень компактны.

Встроенные в насос электронные и механические устройства поворачивают вперёд и назад кулачковый вал, тем самым регулируют момент впрыска. Также, при помощи отсечных клапанов, понижающих давление, они регулируют подачу топлива. Для удержания нужного расхода топлива и токсичности выхлопных газов, начало впрыскивания должно быть выставлено в пределах плюс минус один градус поворота коленчатого вала.

Многоплунжерный топливный насос высокого давления

Цилиндр (втулка) и поршень (плунжер) малого размера – есть плунжерная пара. Их изготавливают с высокой точностью из высококачественной легированной стали. Для обеспечения минимального зазора в сопряжении при изготовлении их притирают друг к другу. Через выпускное отверстие топливо отводится, а через впускное поступает. Каждая плунжерная пара нагнетает топливо в свой цилиндр, а количество плунжерных пар соответствует числу цилиндров.

Плунжерные пары стоят внутри корпуса топливного насоса высокого давления. Отсечная кромка (спиральная канавка) имеется на боковой поверхности каждого плунжера. Коленчатый вал двигателя приводит в действие кулачковый вал топливного насоса высокого давления, который установлен на подшипниках качения в нижней части корпуса. К кулачкам через пружины прижимаются плунжеры. Кулачки перемещают плунжеры внутри втулок при вращении кулачкового вала. Когда плунжер движется вверх, он закрывает выпускное отверстие, после – впускное.

Многодырчатая форсунка состоит из корпуса распылителя, иглы, гайки, проставки, штанги, установочных штифтов, уплотнительного кольца, корпуса, фильтра, штуцера, регулировочной прокладки, уплотняющей втулки, пружины и упорной прокладки.

Сверху гильзы находится нагнетательный клапан, который под давлением топлива открывается и к соответствующим форсункам через топливопроводы высокого давления поступает топливо. В корпусе имеется игла, которую поджимает пружина. Игла способна перекрывать доступ топлива к распыляющим отверстиям. Давление топлива поднимает иглу. Пружина сжимается, и топливо впрыскивается в камеру сгорания. Когда канавка отсечной кромки совпадает с отверстием выпуска, тогда прекращается процесс впрыскивания. Давление топлива резко падает, игла закрывает распылитель. Подтекание топлива не наблюдается.

Если внутри повернуть плунжер, то изменив наклон отсечной кромки, Вы измените момент конца подачи топлива. Соответственно изменится и количество топлива. На каждом плунжере есть шестерня в зацеплении с зубчатой рейкой. Рейка механически соединена с педалью акселератора. Нажимая на педаль, Вы перемещаете рейку, которая вращает все плунжеры и меняет количество топлива. Если Вы прекратите подачу топлива, дизель будет заглушен и у всех плунжеров отсечная кромка соединится с выпускным отверстием.

Момент начала подачи топлива меняется при изменении количества оборотов коленчатого вала. Этому способствует центробежная муфта опережения впрыскивания топлива, установленная на кулачковом вале топливного насоса высокого давления. У ней внутри грузики, которые расходятся под действием центробежных сил при увеличении вращения коленчатого вала двигателя. По фазе, относительно привода они проворачивают кулачковый вал. Уменьшение количества оборотов коленчатого вала ведёт к позднему началу впрыскивания, а увеличение, соответственно, к более раннему.

Распределительный топливный насос высокого давления с компенсатором давления во впускном трубопроводе и аксиальным движением плунжера (LDA).

Одноплунжерные топливные насосы высокого давления имеют одну плунжерную пару, а специальный вращающийся распределитель подаёт топливо к форсункам разных цилиндров. Эти насосы, тоже являются распределительными. Они очень лёгкие и компактные, вот только долговечность их мала из-за большей частоты ходов плунжера.

Видео - принцип устройства и работы ТНВД

reno.by
