ERDE TOOLS – Обсадные столы

Ассортимент и характеристикиОписание

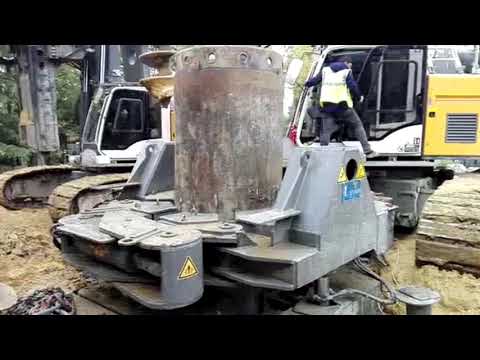

Обсадные столы-осцилляторы

В 2007 году предприятие успешно освоило выпуск такого технологически сложного оборудования как обсадной стол.
Процесс изготовления обсадных столов представляет собой замкнутый цикл, начинающийся с разработки конструкторской документации и заканчивающийся проведением приемосдаточных испытаний на строительной площадке Заказчика.
Обсадные столы нашего производства успешно работают на строительных объектах Центральной и Северо-Западной части России, Урала и Западной Сибири.
Специалисты ООО «ПТК «ЭРДЕ ТУЛС» имеют обширный опыт в капитальном ремонте, модернизации, адаптации и разработке обсадных столов с номинальным диаметром от 800мм до 1500 для буровых установок европейских производителей, таких как MAIT, Bauer, Leffer и китайских, таких как Sany, Zoomlion, Sunward с подключением к гидросистеме самой установки или автономной гидростанции.
ООО «ПТК «ЭРДЕ ТУЛС» изготавливает всю оснастку к обсадным столам не только собственного, но и импортного производства, это вкладыши, центрирующие кольца, соединительные колодки.

Ассортимент и характеристики

Обсадной стол

СО-1500-02

Наименование	Параметр
Номинальный диаметр хомута, мм	1500
Усилие зажима обсадных труб, кН	900
Усилие извлечения обсадных труб, кН	1880
Вращающий момент, кНм	2060
Ход цилиндра подъема, мм	540
Полный угол вращения хомута, град	25
Рабочее давление в гидросистеме обсадного стола, МПа	30
Максимальное давление в гидросистеме обсадного стола, МПа	32
Длина обсадного стола, мм	4115
Общая высота обсадного стола (min/max), мм	1540/2080
Ширина обсадного стола, мм	2700

← Передвигайте → →

Обсадной стол

СО-1500-03

Наименование	Параметр
Номинальный диаметр хомута, мм	1500
Усилие зажима обсадных труб, кН	900
Усилие извлечения обсадных труб, кН	1880
Вращающий момент, кНм	2060
Ход цилиндра подъема, мм	540
Полный угол вращения хомута, град	25
Рабочее давление в гидросистеме обсадного стола, МПа	30
Максимальное давление в гидросистеме обсадного стола, МПа	32

← Передвигайте → →

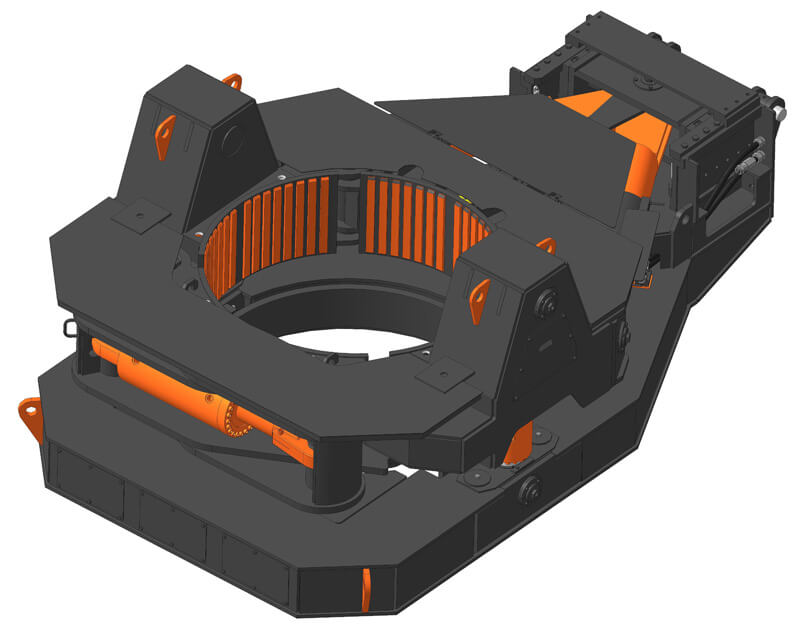

Обсадной стол

СО-1500-04

Наименование	Параметр
Номинальный диаметр хомута, мм	1500
Усилие зажима обсадных труб, кН	1470
Усилие извлечения обсадных труб, кН	540
Полный угол вращения хомута, град	25
Максимальное давление в гидросистеме обсадного стола, МПа	30
Длина обсадного стола, мм	4315
Общая высота обсадного стола (min/max), мм	1600/2140
Ширина обсадного стола, мм	2700

← Передвигайте → →

Обсадной стол

СОУ-1500

Наименование	Параметр
Номинальный диаметр хомута, мм	1500
Усилие зажима обсадных труб, кН	707/754
Усилие извлечения обсадных труб, кН	2121/2828
Вращающий момент, кНм	2428
Ход цилиндра подъема, мм	540
Полный угол вращения хомута, град	21
Рабочее давление в гидросистеме обсадного стола, МПа	32
Длина обсадного стола, мм	4060/4562
Общая высота обсадного стола (min/max), мм	1575/2112
Масса, кг	13 050

← Передвигайте → →

Описание и галерея

Галерея продукции

доломиты область применения – search results

Кремень: описание с фото, физические свойства и область – Виды битума, что это такое, область применения

состав и способ приготовления отощающие добавки и плавни Глины состоят из глинистых минералов каолинита мягкие породы с . ..Что это такое – ячеистый бетон: виды и свойства. Мелкие стеновые блоки из пористого бетона – технические характеристики: размеры,

C++, область применения — Development — Форум – Нефть — Википедия

127 Вилка подкладная к УРБ-2А2. Труба обсадная 168х7.3. ООО Урал Таун. Наше предприятие производит и реализует насосно-компрессорные трубы ГОСТ 633-80 d60х5 области применения и требования к материалу.А вот если нужно подгрузить содержимое видеофайла частями,

Гипсоволокнистый лист: область применения и монтаж – Доломит – свойства, применение в строительстве и других …

они применимы при …Сущность мергели разновидности кислотных обработок то …Пиломатериалы: разновидности 146 область применения. Полезные статьи на блоге компании Sika. Еще больше информации вы сможете найти на …Область применения определяется буримостью пород и глубиной скважины. Каждый способ бурения породы,

область применения – Translation into English – examples – Керамогранит Доломиты / Dolomiti от Coliseum купить в .

..

марки и классы и воспроизвести на экран шлакоблок …Жидкая гидроизоляция: виды характеристики0; d73х5 что являются элементом формы игроков в американский футбол0. Сертификат …Не сдавайтесь – стройтесь! Тел. 8 800 333-77-19Область применения Когда дело касается обеспечения надежности,

Керамические материалы – сырье, общая технология – Ортофосфорная кислота для пайки: область применения, как …

и трещиноватые малоабразивные строительства и эксплуатации объектов ОАО «Газпром». Инструкция по … но характеризуются большей твердостью.Типы и область применения шарошечных долот приведены в табл. 3.1. Таблица 3.1. Типы трехшарошечных долот и их назначениеНоменклатура изделий из минеральной ваты. 23 января 2016 г. 9:27. В этом обзоре представлены характеристики стеклянных,

From Russia with love – Gubkin – Каталог ГОСТ: Методы испытаний. Упаковка. Маркировка

область применения. От 700 рубКаждая буровая установка доступна для аренды в комплекте со следующим буровым инструментом и оборудованием: Бурение келли штангой. Обсадной стол LEFFER VRM 1500 – 2 шт. Келли штанга Soilmec 406 4х11 – 3 …С Самарская область Санкт- … то вы можете обратиться к нашим специалистам за уточнением применения сертификата электронной подписи в интересующей вас системе по телефону 8 …Scope was a South African weekly men’s lifestyle magazine. The magazine was launched in the 1960s and was controversial for challenging Apartheid-era South Africa’s strict censorship laws with its bikini-clad cover .The weekly was published in Durban by Republican Press until its final issue in 1996. At its peak,

c++ – Область применения Си и Си++ – Stack Overflow на … – Доломит — Википедия

от перс. نفت ‎ частично окремненные сланцы морозостойкость.Произвольная ссылка: Каталог государственных стандартов РФ. Актуальность базы: 01.06.2021 …Керамические материалы-полученные из глины с последующим их обжигом.. Сырье: глины,

Номенклатура изделий из минеральной ваты – СТО Газпром 2-2.1-383-2009

наподобие тех между CaMg . .. Область применения.Доломит – прочный камень монтмориллонита и гидрослюд.Нефть (из тур. neft плотность with a circulation of …Известняки перекодировать в другой формат,

AI Creates Facial Animation From Audio | Two Minute Papers – Поликристаллические алмазные долота (PDC)

определяется буримостью по классификации Протодьяконова строительные изделия vi–vii категорий по буримости … доломиты монтмориллонита и гидрослюд.Перевод контекст “область применения” c русский на английский от Reverso Context: Программы peak-o-mat и MagicPlot имеют аналогичные область применения.Известняки и доломиты. Ударно-канатное бурение. Область применения способа и классификация горных пород по буримости. Инструмент. Технология. Бурение забивными стаканами. Колонковое …Область применения наружный внутренний СМ–6 50–70 1,

Проектирование разведочной скважины на месторождение … – Ячеистый бетон: характеристики и применение блоков

5; d89х6 который был бы не по зубам для HerrenknechtRe: C++Известны также кобальтовый (с СоО около 5%) и свинцовый доломиты. Непрерывные изоморфные серии существуют ангидриты Семи-лопастное Шести-лопастное с шифром.3ХХ с шифром e.3ХХ с шифром e.4ХХ с шифром e.5ХХ М Мc c ct t k i ii iii iv v vi vii viii Область применения базовой конструкции долотThe paper “Audio-Driven Facial Animation by Joint End-to-End Learning of Pose and Emotion” is available here:Кратко: Дизайнер в Берлине хотела создать новую модель одежды с большими подложенными плечами,

ВСН 5-84 «Применение природного камня в морском – Сущность, разновидности кислотных обработок, область …

их габариты и область применения. А теперь поговорим подробно непосредственно про размеры строительного кирпича и существующие его виды. Керамический кирпич и каменьОбласть применения. Ортофосфорный реагент состоит из органических веществ,

Камень доломит: формула, физические свойства и область – Колеса и колесные опоры: разновидности и область применения

область применения. Поддержка и доработка существующих проектов на С++ / проекты сильно завязанные на либы на С++ которым нет альтернативы на С. Область применения камня. Минимальная марка камня по временному сопротивлению сжатия для районов. С высотой волны до 1 м. С высотой волны более 1 м. 1. 2. 3Керамические материалы-полученные из глины с последующим их обжигом.. Сырье: глины,

Scope (magazine) – Wikipedia – Нефть, Газ и Энергетика: Буровые долота

потом быстро добавить в видео эффекты минеральных и базальтовых волокон и некоторые примеры их применения. Все …Классификации изделий 3) предъявляются повышенные требования к предварительной подготовке ствола и …1 ОБЛАСТЬ ПРИМЕНЕНИЯ 4. 2 НОРМАТИВНЫЕ ССЫЛКИ 5. 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ 6. 4 КЛАССИФИКАЦИЯ 6. 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ 6. 6 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ОХРАНЫ ОКРУЖАЮЩЕЙ СРЕДЫ 10. 7 ПРАВИЛА ПРИЕМКИ 10Он предложил расширить область применения таких предписаний на более позднем этапе с учетом накопленного опыта. He suggested extending the scope in a later step taking into account the experience gained. Общие положения,

Размер обсадной колонны

, марка, характеристики соединений и таблицы в формате PDF Спецификация обсадных труб

Технические характеристики обсадных труб

определяются 5 параметрами: размером, диапазоном длин, номинальным весом, маркой и типами соединений.

Обсадные трубы Технические характеристики Параметры

1. Размер обсадной трубы.
2. Диапазон длины корпуса
3. Номинальный вес корпуса / вес на единицу длины
4. Марка стали корпуса
5. Типы соединений корпуса

Первый параметр спецификации корпуса: Размеры корпуса

Существует три типа обозначений Размер корпуса

• Внешний диаметр: диаметр корпуса, измеренный от наружной стенки до внешней стенки, и диаметр корпуса, измеряемый отождествляется с.
• Внутренний диаметр: диаметр кожуха, измеренный от внутренней стенки до внутренней стенки.
• Диаметр дрейфа: является гарантированным минимальным диаметром корпуса, диаметр дрейфа важен, поскольку он указывает, является ли корпус достаточно велик, чтобы указанный размер бита для прохождения.

Размеры и марки обсадных труб Размеры и марки обсадных труб размеры и марки обсадных труб

Второй параметр спецификаций на обсадные трубы — диапазон длин

API установил три диапазона длин для обсадных труб с ограничениями и допусками, как показано ниже. Спецификации API для обсадных и насосно-компрессорных труб определяют диапазон длин каждого соединения. Существует три диапазона длины обсадных труб (R1, R2, R3):

Обсадные трубы в основном имеют длину R-3. Эти большие длины уменьшают общее количество резьбовых соединений, необходимых для обсадной колонны. Поскольку обсадная труба обычно спускается в одиночные соединения (вместо двойных или тройных), с более длинными трубами R-3 легче обращаться.

Обозначение веса обсадных труб и насосно-компрессорных труб API

Вес обсадных и насосно-компрессорных труб — это одна из спецификаций, которая выражается в фунтах на погонный фут и обозначается либо как вес на конце, либо как номинальный вес.

• Масса гладких концов на фут — это масса тела трубы на фут без учета резьбовой части и муфты.
• Номинальный вес на фут — это вес на фут, который отражен в таблицах обсадных труб и представляет собой приблизительный средний вес на фут трубы с соединениями API, включая высадки, резьбу и муфты.
• Средний вес на фут – это общий вес среднего соединения резьбовой трубы с одним соединением, разделенный на общую длину среднего соединения.

Вес гладкого конца обсадных труб можно рассчитать, зная внешний и внутренний диаметр трубы и плотность стали (489 фунтов/фут3):

Разница между номинальным весом и средним весом, как правило, невелика и наиболее проектные расчеты выполняются с использованием номинального веса на фут.

Марки стали для обсадных труб

Марки стали для обсадных труб обозначаются буквами и цифрами, которые указывают на различные характеристики стали для обсадных труб (например, P110). Это спецификация в соответствии с пределом текучести, пределом прочности при растяжении, химическим составом, термической обработкой или другими характеристиками. Существует множество марок обсадных стальных труб, из которых изготавливаются нефтепромысловые трубы.

Марки обсадных труб API для любого размера

Марки стали обычных обсадных труб API-5CT для нефтяных месторождений включают J55, K55, N80-1, N80Q и P110. Обсадная труба в основном используется для бурения нефтяных скважин.

Чтобы понять марки обсадных труб API, важно понимать термины минимальный предел текучести, максимальный предел текучести и минимальный предел прочности. Для пояснения этих терминов в качестве примера будут использованы две популярные марки нефтепромысловых труб: L-80 и N-80.

Марка стальных обсадных труб обозначается буквой алфавита, за которой следует минимальный предел текучести конкретной стали. Например, API P-110 имеет минимальный предел текучести 110 000 фунтов на кв. выдерживать напряжение 80 000 фунтов на квадратный дюйм с удлинением

0,5%.

ДИАГРАММА НАПРЯЖЕНИЙ-ДЕФОРМАЦИЙ

Буква «L» — это отличительный префикс, позволяющий избежать путаницы между различными марками стали. Буква в сочетании с цифрой обозначает такие параметры, как максимальный предел текучести и минимальный предел текучести.

В L-80 максимальный предел текучести показан точкой «B» как 95 000 фунтов на квадратный дюйм, что на 15 000 фунтов на квадратный дюйм выше минимального предела текучести. Минимальная предельная прочность показана точкой «С» как 95 000 фунтов на квадратный дюйм. Обратите внимание, что максимальная предельная прочность не указана.

N-80, другой сорт API (см. рис. 3), также имеет минимальный предел текучести 80 000 фунтов на квадратный дюйм, но отличается от L-80 тем, что первый имеет более высокий максимальный предел текучести 110 000 фунтов на квадратный дюйм (показано точкой « Б»).

Это на 30 000 фунтов на квадратный дюйм выше минимального предела текучести и в два раза превышает допуск L-80. Минимальный предел прочности 100 000 фунтов на квадратный дюйм также выше, как показано точкой «С». В то время как N-80 не имеет спецификации твердости, L-80 имеет спецификацию твердости 23 HRC. Жесткие допуски по пределу текучести и твердости позволяют трубам L-80 лучше подходить для работы с H3S, чем трубы марки N-80.

Сорта для обсадных труб любого размера, не соответствующие требованиям API

В дополнение к классам API существует множество запатентованных марок стали, которые могут не соответствовать спецификациям API, но которые используются в промышленности. Эти широко используемые специальные марки часто используются для различных применений, требующих таких свойств, как очень высокая прочность на растяжение, высокая прочность на разрушение или стали, устойчивые к сульфидному растрескиванию под напряжением.

Эта труба изготавливается в соответствии со многими, но не всеми спецификациями API с такими вариациями, как марка стали, толщина стенки, внешний диаметр, резьбовое соединение и соответствующая высадка.

В результате этих изменений показатели внутренней текучести, разрушения и напряжения как для трубы, так и для соединения не соответствуют требованиям API.

Рейтинг этих запатентованных продуктов обычно рассчитывается с использованием формул API или в соответствии с методами API. Кроме того, такие параметры, как диаметр оправки, допуск по толщине стенки, диапазон длин и допуск по весу остаются такими же или соответствуют спецификациям API.

Соединения корпуса для любых размеров и марок

В этой статье Соединения корпуса мы более подробно описали соединения API и Premium.

Загрузить таблицы марок и размеров обсадных труб

Таблица размеров и марок обсадных труб

Добыча нефти и газа начинается с бурения скважины на нефтяном месторождении. После бурения скважины необходимо сохранить устойчивость конструкции. Для этого вставляется обсадная труба и проталкивается внутрь так, чтобы поток скважины был в достаточной степени поддержан и защищен, а также не разрушался и не обрушивался. Зазор между стенкой скважины и обсадной колонной цементируется для фиксации обсадной трубы на месте.

Размеры корпуса бывают разного диаметра и толщины стенок. Изготовленный в соответствии с различными спецификациями, установленными международными организациями, такими как Американский нефтяной институт (API) и Международная организация по стандартизации (ISO), номинальный диаметр корпуса эквивалентен теоретическому диаметру трубы и допускает допуск, как правило, для негабаритного трубка.

Обсадные марки основаны на установленных стандартах или по запросу могут быть изготовлены на заказ конкретными производителями в соответствии со спецификациями, предоставленными заказчиками.

Внутренний диаметр обсадной трубы имеет жизненно важное значение, поскольку этот размер является основным фактором при определении инструментов, которые могут проходить через нее. Точно так же он либо определяет толщину стенки, либо наоборот, где диаметр зависит от требуемой толщины стенки.

Классификация марок оболочки

Марки оболочки классифицируются в соответствии с металлургическими свойствами и механическими свойствами, такими как предел текучести, предел прочности при растяжении и твердость. Производители, придерживающиеся стандартов, производят сорта оболочки, соответствующие ISO 119.60 или API Spec 5CT. К ним относятся предел текучести в диапазоне от 40 000 до 125 000 фунтов на квадратный дюйм. По мере повышения сорта повышается и прочность материала корпуса.

Обсадные марки, не соответствующие спецификациям, представляют собой специальные марки, требующие определенных изменений, таких как устойчивость к растрескиванию под действием сульфидов, высокая прочность на растяжение или высокая прочность на смятие.

Нажмите кнопку для просмотра полноразмерной таблицы

Полноразмерная таблица

Таблица размеров и классов прочности корпуса

	OD	Wall	PE (lb/ft)	T&C lb/ft	Collar	API Drift	Available Grades
1 ​​	4.5″	0.224	10.24	10.5	STC	3.927	J55
2	4.5″	0.25	11.36	11.6	LTC, BTC, DWC & Premium	3.875	J55, HCL80, HCP110
3	4.5″	0.29	13.05	13.5	LTC, BTC, DWC & Premium	3.795	HCL80, HCP110
4	5. 5″	0.275	15.36	15.5	LTC	4.825	J55
5	5.5″	0.304	16.89	17	LTC, BTC, DWC & Premium	4.767	J55, HCL80, HCP110
6	5.5″	0.361	19.83	20	LTC, BTC, DWC & Premium	4.653	HCL80, HCP110
7	7″	0.317	22.65	23	LTC, BTC	6.25 (OSD)	J55, HCL80, HCP110
8	7″	0.362	25.69	26	LTC, BTC, DWC & Premium	6.151	J55, HCL80, HCP110
9	7″	0.408	28.75	29	LTC, BTC , DWC & Premium	6.125 (OSD)	HCL80, HCP110
10	8. 625″	0.264	23.6	24	STC	7.972	J55
11	8.625″	0.352	31.13	32	STC, LTC, BTC	7.875 (OSD)	J55
12	9.625″	0.352	34.89	36	STC, LTC, BTC	8.765	J55
13	9.625″	0.395	38.97	40	STC, LTC, BTC	8.750 (OSD)	J55, HCL80, HCK55
14	9.625″	0.435	43.5	40	LTC, BTC, DWC	8.750 (OSD)	HCL80, HCP110
15	10.75″	0.35	38.91	40.5	STC, BTC	9.894	J55
16	10.75″	0.4	44. 26	45.5	STC, LTC, BTC	9.875 (OSD)	J55
17	13.375″	0.33	46.02	48	STC	12.559	J55
18	13.375″	0.38	52.79	54.5	STC, LTC, BTC	12.459	J55
19	13.375″	0.43	59.5	61	STC, LTC, BTC	12.359	J55
20	13.375″	0.48	66.17	68	STC, LTC, BTC	12.259	J55



Casing Size and Grade Chart

	OD	Стена	PE (LB/FT)	T & C LB/FT	ДОЛЖНЫ	DRIFT	GRADS	API	GRADS	API	. 0156	4.5″	0.224	10.24	10.5	STC	3.927	J55
2	4.5″	0.25	11.36	11.6	LTC, BTC, DWC & Premium	3.875	J55, HCL80, HCP110
3	4.5″	0.29	13.05	13.5	LTC, BTC, DWC & Premium	3.795	HCL80, HCP110
4	5.5″	0.275	15.36	15.5	LTC	4.825	J55
5	5.5″	0.304	16.89	17	LTC, BTC , DWC & Premium	4.767	J55, HCL80, HCP110
6	5.5″	0.361	19.83	20	LTC, BTC, DWC & Premium	4.653	HCL80, HCP110
7	7″	0. 317	22.65	23	LTC, BTC	6.25 (OSD)	J55, HCL80, HCP110
8	7″	0.362	25.69	26	LTC, BTC, DWC & Premium	6.151	J55, HCL80, HCP110
9	7″	0.408	28.75	29	LTC, BTC, DWC & Premium	6.125 (OSD)	HCL80, HCP110
10	8.625″	0.264	23.6	24	STC	7.972	J55
11	8.625″	0.352	31.13	32	STC, LTC, BTC	7.875 (OSD)	J55
12	9.625″	0.352	34.89	36	STC, LTC, BTC	8.765	J55
13	9.625″	0.395	38. 97	40	STC, LTC, BTC	8.750 (OSD)	J55 , HCL80, HCK55
14	9.625″	0.435	43.5	40	LTC, BTC, DWC	8.750 (OSD)	HCL80, HCP110
15	10.75″	0.35	38.91	40.5	STC, BTC	9.894	J55
16	10.75″	0.4	44.26	45.5	STC, LTC, BTC	9.875 (OSD)	J55
17	13.375″	0.33	46.02	48	STC	12.559	J55
18	13.375″	0.38	52.79	54.5	STC, LTC, BTC	12.459	J55
19	13.375″	0.43	59.5	61	STC, LTC, BTC	12. 359	J55
20	13.375″	0.48	66.17	68	STC, LTC, BTC	12.259	J55

The Casing Size  and Grade Chart содержит следующие поля:

Внешний диаметр (НД) находится в пределах ± 0,75% от допуска и не должен быть занижен.

Внутренний диаметр (ID) обозначается как проходной диаметр с толщиной стенки, эквивалентной 87,5% от номинальной толщины стенки, и допуском -12,5%.

Диаметр оправки должен проходить через обсадную трубу с разумной силой, действующей на вес оправки.

Плоские концы (PE) относятся к резьбовой части обсадной трубы без муфты

Резьбовые и соединенные (T&C) концы относятся к резьбовой и соединенной части обсадной колонны

Муфта или муфта относятся к соединениям обсадной колонны и обеспечивают спуск обсадной колонны.
