Ножной тормоз грузового автомобиля: Безотлагательно!!Ножной тормоз грузового автомобиля считается исправным,если при торможении

Содержание

Физика: Задачи 9 класс


№1.

Автомобиль приближается к мосту со скоростью 60 км/ч. у моста висит дорожный знак “10 км/ч”. За 0.7 с до въезда на мост водитель нажал на тормозную педаль, сообщив автомобилю ускорение 2.0 м/с2. С разрешаемой ли скоростью автомобиль въехал на мост? (=9.7 км/ч).

№2.

Автомобиль движется прямолинейно с постоянным ускорением 2.0 м/с2. В некоторый момент времени его скорость равна 10 м/с. Где он был 4.0 с назад? (В 24м до того места, где он находится в данный момент.)

№3.

Какова была начальная скорость автомобиля, если, двигаясь с ускорением 1.5м/с2, он проходит путь 195м за 10с. (12м/с).

№4.

Поезд, движущийся после начала торможения с ускорением 0.40м/с2, через 25с остановился. Найти скорость в момент начала торможения и тормозной путь. (10м/с),(0.13км.)

№5.

Вагон наехал на тормозной башмак при скорости 4.

5км/ч, через 3.0с вагон остановился. Найти тормозной путь вагона. (1.9м).

№6.

Поезд двигался со скоростью 72 км/ч. Найти время торможения, если известно, что тормозной путь был равен 800м. (80с).

№7.

Какое расстояние должен пройти автобус от остановки, чтобы его скорость возросла до 36км/ч, если для удобства пассажиров ускорение не должно превышать 1.2м/с2. (42м).

№8.

Ножной тормоз грузового автомобиля считается исправным, если при торможении автомобиля, движущегося со скоростью 30км/ч по сухой и ровной дороге, тормозной путь не превышает 9.0м.Найти соответствующее этой норме тормозное ускорение. (3.9м/с2).

№9.

Тормозной путь поезда перед остановкой на станции равен 1000м. Определить тормозное ускорение и тормозное время, если в начале торможения скорость поезда была 72км/ч. Какова была скорость поезда у светофора, находящегося в средней точке тормозного пути. (0.20м\с

2, 1. 7мин, 14м/с).

№10.

Велосипедист движется со скоростью 8.0 м/с. Какой путь пройдет он после того, как перестанет вращать педали? Коэффициент трения 0.050. (=65м).

№11.

С какой наибольшей скоростью можно вести автомобиль на повороте с радиусом кривизны 150м, чтобы его не “занесло”, если коэффициент трения скольжения шин о дорогу равен 0.42?

Почему на крутых поворотах в автомобиле может открыться плохо захлопнутая дверь? (1. =89км/ч. 2. Вследствие центробежного эффекта).

№12.

Автомобиль движется ускоренно с постоянным ускорением 1.0м/с2. С каким ускорением будет он двигаться, если водитель выключит двигатель? Средняя сила сопротивления в 4 раза меньше силы тяги. (=0.25м/с2).

№13.

С каким максимальным ускорением сможет двигаться по дороге велосипедист, если коэффициент трения скольжения 0,07, а коэффициент трения качения 0.02? (0.5м/с

2).

№14.

Под каким углом нужно наклонить кузов автомобиля-самосвала, чтобы сыпучий груз, находящийся в нем, высыпался? Коэффициент трения 0. 65. (350).

№15.

С горки скатываются два вагона: один груженый, другой порожний. Какой из вагонов откатится дальше по горизонтальному участку пути после скатывания с горки? Рассмотреть два случая: 1) когда сопротивление воздуха не учитывается и 2) когда оно учитывается. (1. Оба вагона пройдут одинаковые расстояния; 2. груженый откатится дальше).

№15.

1.Определить угол, на который должен накрениться к дороге велосипедист, чтобы проехать поворот с радиусом кривизны 40м при скорости 9.0 м/с.

2. Для чего спортивные треки для езды на мотоциклах и велосипедах делают на поворотах с поперечным уклоном? (1.=78

0. 2.При наклоне равнодействующая всех сил сообщает центростремительное ускорение велосипедисту).

№16.

Через сколько времени остановиться автомобиль массой 1000 кг, движущийся со скоростью 72 км/ч, если выключить двигатель? Средняя сила сопротивления движению 0.20 кН. (100 с).

Тормозной кран ЗИЛ

Заказывайте тормозной кран ЗИЛ 130,131,5301 (Бычок) в интернет-магазине “Аккорд-Авто” и мы доставим их в любую точку России. Доставка до транспортной компании осуществляется бесплатно. В нашем магазине действует накопительная система скидок.

Популярный в Советском Союзе грузовой автомобиль ЗИЛ 130 был разработан в 60-е годы прошлого столетия на заводе имени Лихачева (и получил соответствующую сокращенную аббревиатуру в своем названии). Более полувека эта машина являлась чуть ли не основным транспортным средством построение развитого социализма в стране. Машина использовалась в самых разных отраслях народного хозяйства:

– сельскохозяйственное производство;
– строительство;
– грузоперевозки;
– сфера военно-промышленного комплекса;
– в качестве спецмашин пожарных служб, других силовых ведомств и т.п.
Пользователи по достоинству оценили высокую надежность, простоту конструкции, неприхотливость автомобиля, все это и обусловило ЗИЛ 130 высокую популярность и востребованность у различных категорий пользователей.

Основные узлы и системы ЗИЛ 130

Конструкция грузовика предусматривает наличие основных узлов и агрегатов, таких как ДВС, кабина, кузов, трансмиссия и подвеска. Для того, чтобы ТС могло передвигаться по дорогам, управляться во время движения и выполнять другие задачи по назначению, разработаны специальные системы, каждая из которых отвечает за свой участок:
• Система питания топливом обеспечивает подачу бензина к двигателю внутреннего сгорания, а также хранение необходимого запаса топлива и его очистку с помощью установленных между трубопроводами фильтров.

• Система смазки позволяет снизить трение между соприкасающимися узлами и деталями силового агрегата грузового автомобиля, а также отвод тепла, с избытком образующегося внутри ДВС.

• Система охлаждения позволяет поддерживать температурный режим двигателя в заданных параметрах, и отводить излишки тепла от мотора.

• Тормозная система автомобиля контролирует движения ТС, обеспечивает при необходимости остановку, замедление движения.

• Рулевое управление – еще один важный узел, без которого невозможно эффективно управлять автомобилем, передвигаться по дорогам совершать маневры.

Тормозная система – гарантия безопасности дорожного движения

Для контроля за скоростью движения автомобиля, снижением ее при необходимости, а также полной остановки ТС в заданном месте служит тормозная система. В автомобиле ЗИЛ 130 конструкцией предусмотрено наличие двух независимых механизмов торможения:
– ножной тормоз, который приводится в действие нажатием на педаль, расположенную под рулевой колонкой в кабине водителя., здесь используется специальный пневматический привод, способный создавать высокую нагрузку в кратчайшие сроки и обеспечивать эффективное торможение тяжелого автомобиля;
– стояночный, ручной тормоз (полностью механический, работает с помощью троса).
Лишне говорить, что каждая отдельная деталь – это важная составляющая системы, от исправности которой напрямую зависит надежность и безопасность дорожного движения.


Важнейшая деталь системы торможения

Тормозной кран автомобиля ЗИЛ 130 необходим для обеспечения подачи сжатого воздуха из накопительных воздушных баллонов и направления потока в тормозную систему автомобиля.
Вторая функция детали – выпуск сжатого воздуха из магистрального соединительного трубопровода с прицепом. Управление процессом выброса излишков воздуха в атмосферу производится путем нажатия на педаль.
Отличительные конструктивные особенности тормозного крана: наличие двух секций, используется внутренняя диафрагма, резиновые клапана конической формы обеспечивают плотное запирание магистралей.
Верхняя секция тормозного крана отвечает за управление тормозными механизмами прицепа. Нижняя секция работает в единой системе торможения с самим автомобилем. Кран приводится в действие нажатием на педаль тормоза водителем, место установки – слава на раме у лонжерона под кабиной.

Выгодное предложение

Если тормозной кран неисправен, эксплуатация грузовик категорически запрещена. А это означает вынужденный простой, убытки, невозможность своевременного выполнения договоров, заказов, неполучение прибыли и т.п. Чтобы избежать подобной ситуации важно поддерживать тормозную систему (и другие системы тоже) в исправном техническом состоянии, иметь в наличии необходимые запасные части и детали, чтобы при необходимости произвести профессиональный ремонт в кратчайшие сроки.

  Наша специализированная компания предлагает купить на выгодных условиях тормозной кран для автомобиля ЗИЛ. Запасная часть изготовлена в заводских условиях, строго в соответствии с требованиями ГОСТ. Продукция сертифицирована, прошла необходимую поверку и в полном объеме отвечает требованиям надежности, безопасности при дальнейшей эксплуатации.
Все запасные части для популярного грузовика у нас имеются в наличии на собственном складе. Любую деталь, в том числе – тормозной кран можно заказать и получить в кратчайшие сроки и по доступной цене.

  Ознакомиться с ассортиментом, рассмотреть запасные части, изучить их технические характеристики и узнать цену можно в специально подготовленном каталоге. Здесь собрана вся самая свежая информация о наличии нашей продукции, база данных постоянно актуализируется по мере появления новых товарных позиций.

У нас выгодные цены и высокой уровень сервисного обслуживания. Купит запчасти – тормозной кран можно удаленно, для чего следует просто оформить заявку на сайте компании. По желанию заказчика организуется быстрая, надежная и недорогая доставка прямо по указанному клиентом адресу.
Быстро, выгодно, надежно. Заказывайте тормозной кран ан ЗИЛ 130 в нашей компании. Высокое качество по доступной цене!

Система автомобиля тормозная – Энциклопедия по машиностроению XXL

Работающая в гидравлической системе автомобиля тормозная жидкость постепенно теряет свои качества. Она загрязняется продуктами износа цилиндров и манжет, а также пылью, подсасываемой через дренажные отверстия и неплотности резиновых чехлов. Кроме того, тормозные жидкости на гликолевой основе активно поглощают влагу из воздуха. Вода в рабочей жидкости гидропривода не только провоцирует возникновение коррозии в элементах системы, но также влияет на эксплуатационные характеристики жидкости. На морозе старая, увлажненная жидкость становится более вязкой, из-за чего возрастает усилие на педалях и снижается скорость действия тормозной системы. К счастью, просто замерзнуть насыщенная водой тормозная жидкость не может – именно негативная на первый взгляд способность многоатомных спиртов (гликолей) растворять в себе воду препятствует образованию ледяных пробок.
Кроме того, при увеличении доли воды в тормозной жидкости существенно снижается температура ее кипения. Например, при наличии в жидкости 3% воды температура кипения уменьшается на четверть по сравнению со стандарт-  [c.133]
Задача 6.22. В гидротормозной системе автомобиля передача усилия F от ножной педали к тормозам колес производится посредством жидкости, вытесняемой поршнем I из главного тормозного цилиндра 2 по трубопроводам в рабочие тормозные цилиндры передних 3 и задних колес 4. На первом этапе торможения за счет хода поршней рабочих цилиндров выбирается зазор между тормозными колодками и барабанами. На втором этапе торможения происходит сжатие всего  [c.114]

Главный цилиндр (фиг. 94) по конструкции аналогичен главному цилиндру тормозной системы автомобилей. В чугунной отливке основного резервуара 1, нижняя часть которой является, собственно, напорным цилиндром, а верхняя — резервуаром для тормозной жидкости, помещен полый поршень 4, отлитый из алюминиевого сплава. В правом фланце поршня имеется шесть отверстий И, прикрытых лепестками пружины 12, размещенной между манжетой 13 и поршнем. В левой части поршня помещена  [c.144]

Например, на двигателе грузового автомобиля ЗИЛ-150 установлен и закреплен компрессор, вырабатывающий сжатый воздух для пневматических тормозов. Установка компрессора на двигателе обусловлена конструктивным удобством устройства привода компрессора от коленчатого вала двигателя посредством клиноременной передачи. Однако никакого отношения к работе двигателя компрессор не имеет, так как функционально он относится к тормозной системе автомобиля.  [c.187]


Неисправности тормозной системы. При эксплуатации в тормозной системе автомобиля могут возникнуть следующие основные неисправности недостаточная эффективность торможения, неравномерность торможения правых и левых колес, отсутствие растормаживания (заедание) рабочих или стояночного тормозов, увеличенный ход рукоятки стояночного тормоза.[c.123]

Разность давлений в полостях В к Г передается через диафрагму и толкатель на поршень цилиндра усилителя, чем создается дополнительное давление в гидравлической системе. При отпускании педали тормоза давление жидкости между главным цилиндром и клапаном управления падает. Пружина клапана управления перемещает поршень, вследствие чего закрывается воздушный клапан и открывается вакуумный клапан. В полостях А, Б, В н Г устанавливается одинаковое разрежение. Под действием пружины диафрагма со штоком перемещается влево и займет первоначальное положение. Поршень усилителя дойдет до упорной шайбы, и его клапан откроется под действием острия толкателя. Жидкость под действием пружины тормозных механизмов колес возвращается в главный тормозной цилиндр, и колеса растормаживаются. В систему вакуумного трубопровода между выпускным трубопроводом и гидровакуумным усилителем установлен запорный клапан, автоматически разъединяющий их при остановке двигателя. За счет запаса вакуума в системе гидровакуумного усилителя обеспечивается одно-два торможения при неработающем двигателе. При неисправном гидровакуумном усилителе или выключенном двигателе тормозная система автомобиля будет действовать, но при этом потребуется большее усилие при нажатии на педаль, а тормозной путь автомобиля увеличится.  [c.283]

Все прицепы имеют фонарь для освещения номерного знака, а двухосные прицепы и полуприцепы, кроме того, тормоза, приводящиеся в действие от тормозной системы автомобиля-тягача, габаритные фонари, указатели поворотов и стоп-сигналов.  [c.323]

Тормозная система служит для замедления движения и полной остановки (ножной тормоз), а также для удержания автомобиля на месте (стояночный ручной тормоз). На каждом колесе устанавливают колодочный или дисковый тормозной механизм, приводимый в действие гидравлической, пневматической или гидропневматической системами. Гидравлический тормозной привод, обычно с вакуумным или пневматическим усилителем, применяют на автомобилях малой грузоподъемности. На остальных автомобилях устанавливают преимущественно пневматический привод с питанием сжатым воздухом от компрессора, приводимого двигателем автомобиля. Стояночный тормоз действует обычно только на ведущие колеса. Для повышения надежности тормозов применяют раздельный привод от одной педали на передние и задние колеса и дублированный привод на задние колеса. Автомобили большой грузоподъемности чаще оборудуют дополнительными тормозами-замедлителями с независимым от двигателя электрическим или гидравлическим тормозящим устройством.  [c.112]

УПС гидропривода тормозной системы автомобилей работают в относительно легких режимах (г 0,05 м/с  [c.152]

Если удаление воздуха выполняется на автомобиле, тормозная система которого проработала длительный период времени, то не  [c.229]

Тормозные системы служат для снижения скорости движущегося автомобиля с желаемой интенсивностью вплоть до остановки, а также для удержания его на стоянке. Каждый автомобиль должен быть оборудован рабочей, запасной и стояночной тормозными системами. Рабочая тормозная система должна обеспечивать снижение скорости и остановку автомобиля, запасная тормозная система — остановку автомобиля в случае выхода из строя рабочей тормозной системы, а стояночная тормозная — удержание остановленного автомобиля на месте без ограничения времени.[c.249]


Механический привод представляет собой систему рычагов, тяг, валиков, тросов, через которые усилие от педали или рычага управления передается к тормозным механизмам. На рис. 173 показан механический привод стояночной тормозной системы автомобиля Волга ГАЗ-24.  [c.260] Особенностью двухпроводной системы пневматического тормозного привода является то, что воздух от баллона 4 (рис. 184) по трубопроводу 5 через воздухораспределитель 7 постоянно поступает в баллон 9 прицепа независимо от положения тормозной педали 1, а торможение прицепа осуществляют посредством другого трубопровода 6, куда воздух поступает, как и в тормозные камеры 2 автомобиля, от тормозного крана 3. Тормозные механизмы прицепа приводятся в действие от камер 8.  [c.277]

Для повышения надежности работы тормозной системы гидроприводы выполняют двухконтурными. Тормозная система автомобиля ВАЗ-2103 Жигули с двухконтурным тормозным приводом состоит из дисковых передних тормозов 1 и 2 (рис. 187), колодочных задних тормозов 9 п 10 барабанного ти-  [c.235]

Схема стояночной тормозной системы автомобиля КамАЗ выполнена соответственно рис. 195, г. Она объединяет ресиверы 6 и 7 (рис. 196, г), тормозные камеры 11 с пружинными энергоаккумуляторами, кран 26 стояночной тормозной системы и ускорительный клапан 27. Тормозной кран 26 размешен в кабине водителя, а ресивер 7 и ускорительный клапан 27 — вблизи от тележки автомобиля, образованной промежуточным и задним мостами.  [c.250]

При осмотре тормозов с пневматическим приводом на неподвижном автомобиле проверяют крепление деталей, работу компрессора, плотность соединений в системе, работу тормозного крана, регулятора давления и предохранительного клапана.  [c.167]

Обычно для заполнения гидравлического привода тормозной системы автомобилей применяют смесь (по весу) 50% касторового масла и 50% этилового спирта.  [c.174]

Тормозная система автомобиля МАЗ-500 состоит из ножного и ручного тормозов.[c.233]

Основные неисправности тормозной системы” автомобилей МАЗ. Слабое торможение. Причины большой зазор между колодками и барабаном (определяется по выходу штока из корпуса тормозных камер) малое давление воздуха в системе попадание воды в тормозной механизм замасливание тормозных накладок.  [c.239]

Тормозные механизмы автомобиля — колесные колодочные, рабочая тормозная система с гидравлическим приводом, стояночная тормозная система — трансмиссионная, тормозной блок установлен на выходном валу 8 раздаточной коробки. Для выполнения тяговых работ по буксированию прицепов автомобиль снабжен тягово-сцепным устройством И.  [c.53]

Устройство тормозной системы автомобилей MA3-500  [c.221]

Особенности устройства тормозной системы автомобилей МАЗ-200, КрАЗ-214  [c.229]

Мельников В., Вакуумный усилитель тормозной системы автомобиля Студебекер US-6, Автомобиль № 7, 1946.[c.186]

Механический привод представляет собой систему рычагов, тяг и тросов, с помощью которых усилие от педали или рычага управления передается к тормозным ivie-ханизмам. В механическом приводе стояночной тормозной системы автомобиля ГАЗ-24 Волга рукоятка 11 (рис. 50), установленная в кузове автомобиля перед водителем, рейкой 10, тросом 8, рычагом 6 и тягой 7 соединена с уравнителем 5, выполненным в виде равноплечего рычага. К концам уравнителя прикреплены тросы 4 и 12, воздействующие через приводные рычаги 1 на колодки правого и левого задних тормозов рабочей тормозной системы. Для удержания автомобиля на стоянке рукоятку 11 вытягивают на себя. При этом усилие от нее передается на приводные рычаги 1, которые прижи-  [c.117]

Так, например именно но тои причине до сих нор не начато серийное производство плонгадочных тормошых стендов, несмотря па их очевидные преимущества П )П орга низации HH ri KTop Koro экспресс-диагностирования ффективгюс i и тормозной системы автомобилей  [c. 81]

Например, мощностные показатели автомобиля проверяют на режиме максимального крутяшего момента, экономические показатели на режиме, соотве1Ствующем реализации контрольного расхода топлива, т. е при наиболее экономичной скорости и при нагрузочном режиме, имитирующем движение автомобиля по ровному горизонтальному отрезку пути с асфальтобетонным покрытием. Тормозные качества проверяют при таких скоростях и нагрузках, которые позволяют надежно выявить основные неисправности тормозной системы автомобиля. Большинство нормативных показателей разрабатывается применительно к оптимальным тестовым режимам диагностирования.  [c.83]


Рабочая тормозная система должна действовать одновременно на все колеса с рациональным распределением тормозного Момента по мостам. Применять автономную запасную тормозную систему йеобязательно, если ее функции может выполнять любой контур рабочей тормозной систем >1 или стояночиая тормозная система. Приведение тормозных механизмов стояночной тормЬзнс5Й системы в Заторможенное состояние должно производиться с помощью устройства, действующего механическим способом. Автомобили с полной массой свыше 12 т оснап ают тормозом-замедлителем (для длительного торможения автомобиля на затяжных спусках).  [c.418]

Управление сцеплением и тормозами электропневма-тическое. Воздух подается от воздушных баллонов тормозной системы автомобиля. В механизме поворота установлен ленточный суммирующий нормально замкнутый тормоз с автоматическим электропневмоуправлением. В механизмах подъема груза и стрелы установлены ленточные нормально замкнутые тормоза с автоматическим электропневмоуправлением.  [c.26]

Для повышения надежности работы тормозной системы гидроприводы выполняют двухконтурными. Тормозная система автомобиля ВАЗ-2103 с двухконтурным тормозным, приводом состоит из дисковых передних торшзов 1 я 2 (рис. 174), колодочных задних тормозов 9 я 10 барабанного типа, сдвоенного (двухкамерного) главного тормозного цилиндра 4, вакуумного усилителя 5, регулятора тормозных сил 8, включенного в контур 7 задних тормозов, и контура 3 передних тормозов. Система приводится в работу педалью 6. При повреждении одного из контуров тормозная жидкость вытекает из него. Другой исправный контур в этом случае обеспечивает остановку автомобиля.  [c.263]

Схемы соединения аппаратов пневматических тормозных приводов. По схеме рис. 196,а и в выполнено соединение аппаратов пневматического тормозного привода рабочей тормозной системы автомобиля КамАЗ-5320. Воздух из компрессора I (рис. 196, а) поступает через регулятор давления 2, влагоотдели-тель 5, защитный клапан 5 в два ресивера 7 и 5, которые питают сжатым воздухом передний и задний контуры. К контуру 10 привода передних тормозных механизмов относятся одна из секций тормозного крана 18, клапан ограничения давления 20 и тормозные камеры 21 передних тормозных механизмов. К контуру 9 задних тормозных механизмов принадлежит другая секция тормозного крана 18, регулятор тормозных сил /7 и четыре тормозные камеры 11 с пружинными энергоаккумуляторами.  [c.248]


%d1%82%d0%be%d1%80%d0%bc%d0%be%d0%b7 — с русского на все языки

Все языкиРусскийАнглийскийИспанский────────Айнский языкАканАлбанскийАлтайскийАрабскийАрагонскийАрмянскийАрумынскийАстурийскийАфрикаансБагобоБаскскийБашкирскийБелорусскийБолгарскийБурятскийВаллийскийВарайскийВенгерскийВепсскийВерхнелужицкийВьетнамскийГаитянскийГреческийГрузинскийГуараниГэльскийДатскийДолганскийДревнерусский языкИвритИдишИнгушскийИндонезийскийИнупиакИрландскийИсландскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКиргизскийКитайскийКлингонскийКомиКомиКорейскийКриКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛюксембургскийМайяМакедонскийМалайскийМаньчжурскийМаориМарийскийМикенскийМокшанскийМонгольскийНауатльНемецкийНидерландскийНогайскийНорвежскийОрокскийОсетинскийОсманскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийРумынский, МолдавскийСанскритСеверносаамскийСербскийСефардскийСилезскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТатарскийТвиТибетскийТофаларскийТувинскийТурецкийТуркменскийУдмуртскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧеркесскийЧерокиЧеченскийЧешскийЧувашскийШайенскогоШведскийШорскийШумерскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЮпийскийЯкутскийЯпонский



Все языкиРусскийАнглийскийИспанский────────АлтайскийАрабскийАрмянскийБаскскийБашкирскийБелорусскийВенгерскийВепсскийВодскийГреческийДатскийИвритИдишИжорскийИнгушскийИндонезийскийИсландскийИтальянскийКазахскийКарачаевскийКитайскийКорейскийКрымскотатарскийКумыкскийЛатинскийЛатышскийЛитовскийМарийскийМокшанскийМонгольскийНемецкийНидерландскийНорвежскийОсетинскийПерсидскийПольскийПортугальскийСловацкийСловенскийСуахилиТаджикскийТайскийТатарскийТурецкийТуркменскийУдмуртскийУзбекскийУйгурскийУкраинскийУрумскийФинскийФранцузскийЦерковнославянский (Старославянский)ЧеченскийЧешскийЧувашскийШведскийШорскийЭвенкийскийЭрзянскийЭсперантоЭстонскийЯкутскийЯпонский

Войсковая автомобильная ремонтно-эксплуатационная мастерская

А. Протасов, канд. техн. наук,
А. Коберниченко, канд. техн. наук

История создания этой заслуживающей внимания военной мастерской насчитывает 55 лет. Она была разработана в послевоенное время на научно-исследовательском автомобильном испытательном полигоне в небольшом русском городке Бронницы в 1951 г., а серийно изготовлялась на Центральном авторемонтном заводе № 7 автотракторного управления МО СССР в Ленинграде. Мастерская предназначалась для проведения технического обслуживания и текущего ремонта автомобильной техники в полевых условиях.

Мастерской-прототипом была ремонтная «летучка» типа А на шасси автомобиля ГАЗ-ААА, выпускавшаяся для автомобильной техники Красной Армии в довоенный и военный периоды. Мастерская отличалась от своего прототипа более современным по тому времени базовым шасси, кузовом-фургоном и оборудованием, приспособлениями и инструментом.

Грузоподъемность базового шасси 3-осного полноприводного (6×6) грузового автомобиля с лебедкой ЗИС-151А, изготовленного на Московском автомобильном заводе им. Сталина, ЗИС (ныне ЗИЛ), по шоссе и грунтовым дорогам составляла 4,5 и 2,5 т, а наибольшая масса буксируемого прицепа с грузом по шоссе и грунтовым дорогам – 4,5 и 3,6 т соответственно.

На базовом шасси устанавливался 6-цилиндровый рядный карбюраторный двигатель жидкостного охлаждения ЗИС-121 мощностью 67,7 кВт (92 л.с.) при 2600 мин–1, позволяющий двигаться с полной нагрузкой по шоссе с максимальной скоростью 60 км/ч. Он имел нижнее расположение клапанов, рабочий объем цилиндров 5,55 л и степень сжатия 6,0. Пуск двигателя производился электрическим стартером или пусковой рукояткой. В качестве топлива применялся автомобильный бензин А-66. Система питания двигателя включала два топливных бака вместимостью по 150 л. Масса двигателя с оборудованием и сцеплением включала 453 кг.

Механическая трансмиссия состояла из 2-дискового сцепления сухого трения (по фрикционным накладкам), 4-ступенчатой коробки передач с прямозубыми шестернями, карданной передачи, 2-ступенчатой раздаточной коробки, трех одноступенчатых главных передач ведущих мостов со спиральными коническими шестернями и тремя коническими дифференциалами с четырьмя сателлитами и шести полуосей разгруженного типа.

Рама относилась к лестничному типу и состояла из двух лонжеронов швеллерного сечения с шестью поперечинами, к которым крепились агрегаты и узлы машины, передний и задний буфера, буксирные крюки и буксирный прибор с пружинным амортизатором.

Рулевое управление имело рулевой механизм типа глобоидальный червяк и 3-гребневой ролик. Минимальный радиус поворота по колее переднего наружного колеса составлял 11,2 м, что было меньше максимального разрешенного – 12 м.

Подвеска зависимая. В качестве упругих элементов в подвеске переднего моста применялись продольно расположенные полуэллиптические рессоры с гидравлическими рычажными амортизаторами 2-стороннего действия, и две продольно расположенные полуэллиптические рессоры с реактивными штангами для задних мостов сведены в балансирную тележку. Подвеска обеспечивала мастерской возможность движения по шоссе и грунтовым дорогам с неплохими средними скоростями 30 и 20 км/ч соответственно.

Колеса дисковые. На них монтировались пневматические шины с размером 8,25-20″ с протектором типа «косая расчлененная елка». Передние колеса одинарные, а задние сдвоенные. Колея передних колес составляла 1590 мм, а задних 1720 мм. Шины имели внутреннее давление воздуха в передних колесах 0,45 МПа (4,5 кгс/см2), а в задних 0,3 МПа (3,0 кгс/см2). В отличие от базового шасси мастерская имела запасное колесо, устанавливаемое на кронштейне под кузовом.

Однако

Первая опытная партия Войсковых Ремонтно-Эксплуатационных Мастерских (ВАРЭМ) была построена в 1949 году, на образованном двумя годами ранее 38 Опытном заводе в Бронницах.

Первые ВАРЭМ размещались в трофейных кузовах-фургонах, получивших наименование «СК» и установленных на трехосных шасси ленд-лизовских грузовиков Studebaker US6 и шасси ЗИС-151 (на снимке). В таком виде мастерские проходили войсковые испытания, окончившиеся в 1951 году, после чего ВАРЭМ была принята на снабжение Вооруженных Сил.

М. Шелепенков, фото из собрания Рязанского
музея военной автомобильной техники

Тормоза автомобиля одноконтурные колодочные. Ножной тормоз (рабочий) действовал на все колеса и имел пневматический привод, а ручной тормоз (стояночный) действовал на трансмиссию и имел механический привод. Сжатый воздух для тормозов вырабатывался компрессором под давлением 0,73 МПа (7,3 кгс/см2) от работавшего двигателя базового шасси.

Электрооборудование было выполнено по однопроводной схеме с напряжением бортовой сети 12 В и положительными выводами зажимов источников и потребителей электрической энергии на корпус.

Источниками электрической энергии были генератор постоянного тока и 4 стартерные 6-вольтовые аккумуляторные батареи З-СТ-84, соединенные последовательно-параллельно. Система зажигания двигателя батарейная.

Лебедка предназначалась для самовытаскивания или вытаскивания застрявших автомобилей, имевших одну массу с мастерской. Она развивала максимальную силу тяги на крюке, равную 45 кН (4,5 тс) и приводилась в действие через трансмиссию от работающего двигателя шасси. Располагалась лебедка позади переднего буфера и имела трос длиной 100 м.

У мастерской были неплохие по тому времени показатели проходимости.

Она могла преодолевать подъем на сухом твердом грунте крутизной до 30°, ров (канаву) шириной 0,8 м, эскарп с высотой стенки 0,45 м, брод с твердым грунтом глубиной 0,8 м и двигаться по косогору с креном до 15°. Дорожный просвет был неплохим – 265 мм, что позволяло мастерской двигаться по грунтовым дорогам с глубокими колеями и не задевать за грунт картерами главных передач ведущих мостов.

Кузов мастерской относился к каркасно-металлическим типа «фургон» с надколесными нишами со скосами на крыше и термоизоляцией, установленной между наружной и внутренней обшивками. Окна кузова имели двойное остекление и светомаскировочные шторы. Отопление печное с помощью установки, работавшей на твердом топливе. Внутренние размеры кузова составляли 4000x2250x1850 мм, а площадь пола – 9 м2. Крепление кузова к раме базового шасси производилось с помощью стремянок.

Оборудованием, приспособлениями и инструментом мастерской можно было проводить контрольно-регулировочные, смазочно-заправочные, грузоподъемные, слесарные, сварочные, медницко-жестяницкие работы, обслуживание и ремонт ходовой части автомобилей (бронеавтомобилей), проверку технического состояния аккумуляторных батарей и буксировку поврежденных колесных машин к месту ремонта.

Компоновка оборудования, приспособлений и инструмента мастерской обеспечивала удобство работы специалистов на рабочих местах в кузове, хороший доступ к выносному оборудованию и требуемое распределение их по мостам и бортам базового шасси в соответствии с требованиями ТУ завода-изготовителя.

В состав основного оборудования, приспособлений и инструмента мастерской входили электростанция ЖЭС-4 мощностью 3,2 кВт, воздушный компрессор на 0,7 МПа (7кгс/см2), мотопомпа М-300, газосварочный аппарат ГВР-1,25, вулканизационный аппарат, портальный кран грузоподъемностью 1 т, комплект универсальных съемников, дрели сверлильные по металлу, оборудование для зарядки аккумуляторных батарей, контрольно-измерительная аппаратура, применяемая при техническом обслуживании автомобилей, оборудование для смазки автомобилей, индивидуальные комплекты инструмента и приспособлений для автотехника, слесаря-монтажника, электрика-карбюраторщика, слесаря, медника-жестянщика, сварщика, кузнеца, столяра, маляра, вулканизаторщика.

Электробезопасность личного состава мастерской обеспечивалась заземлением нейтрали источника электроэнергии и соответствующим занулением приемников электроэнергии.

Мастерская имела сравнительно небольшие размеры и массу (7150х2410х3040 мм, 9600 кг), что позволяло ей проезжать по деревянным мостам в сельской местности, легко вписываться в складки местности, маскироваться. Запаса топлива хватало на 700 км по шоссе.

Следует заметить, что при проектировании этой мастерской предусматривалось создание нескольких ее модификаций, отличавшихся в основном комплектностью основного оборудования, приспособлениями и инструментом, а также численностью личного состава в зависимости от типа воинского формирования, куда она предназначалась. Так, например, мастерская, предназначенная для эксплуатации в стрелковом полку, назывались ВАРЭМ-1 и имела личный состав 4 человека, в стрелковой бригаде – ВАРЭМ-2 с той же численностью личного состава, в стрелковой дивизии – ВАРЭМ-3, а в танковой дивизии – ВАРЭМ-4 с численностью личного состава 6 человек. Специализация личного состава мастерской ВАРЭМ-4 была следующей: начальник мастерской, автомеханик, электрик, медник-жестянщик, кузнец-сварщик и слесарь (водитель).

Необходимо добавить, что существовала еще одна модификация этой мастерской, отличавшаяся деревянным кузовом-фургоном типа КУНГ (кузов универсальный нулевого габарита) при изготовлении которого в случае необходимости заметно сокращался расход металла, необходимого для изготовления каркасно-металлического кузова. Такая мастерская называлась ВАРЭМ-ЗД.

Испытания мастерской с личным составом в количестве 6 человек показали, что ее производственная мощность обеспечивает проведение планового технического обслуживания и текущего ремонта автомобильного парка из 50 автомобилей.

В 1958 году мастерскую начали модернизировать в направлении замены ее базового шасси более мощным однотипным ЗИЛ-157 с более высокими тягово-скоростными показателями и проходимостью.

В заключение следует отметить, что мастерская ВАРЭМ отличалась простотой устройства, надежностью в работе, неприхотливостью в эксплуатации и заслуженно пользовалась хорошей репутацией у военных водителей и ремонтников.

назначение, устройство и принцип работы

Тормозная система грузового автомобиля— ключевой узел, отличающийся большим количеством элементов, увеличенными размерами и массой, а также более высокими требованиями к надежности. Современные грузовики комплектуются тормозами с пневмоприводом, работающими на принципе сжатого воздуха и поддерживающими необходимое давление в системе.

Ниже подробно рассмотрим, какие бывают виды тормозных систем, в чем их отличия и особенности. Отдельно разберем порядок и нюансы работы пневматической тормозной системы, а также принципы взаимодействия ее узлов.

Отличия тормозной системы грузового и легкового автомобилей, классификация по принципу действия

Конструктивно тормозные системы грузовика и легковой машины почти не отличаются. Главной особенности являются габариты и вес комплектующих узлов. Условно тормоза грузовика бывают следующих видов (по принципу действия).

Механические

Применяются в системе ручного / стояночного тормоза. В состав механизма входят рычаги, тяговая система, уравнители и другие элементы. Приводной узел подает ручнику информацию о фиксации автомобиля на одном месте даже при нахождении под сильным наклоном. Применяется механизм на парковке, во дворе и других местах, когда необходимо обеспечить нахождение машины на одном месте и избежать ее скатывания.

Гидравлические

Распространенный вид приводного механизма, востребованный, как правило, на легковых автомобилях. Конструктивно в состав привода входит гидроусилитель, педаль, цилиндры тормозов и колес, трубки и трубопроводы. В такой системе сочетается эффективность работы, доступность, легкость обслуживания и возможность покупки комплектующих во всех автомобильных магазинах.

Конструктивно гидравлические тормоза бывают:

Дисковые

Отличаются надежностью и эффективностью. Конструктивно состоят из накладок, охватывающих диск, установленный и вращающийся на колесной ступице. При срабатывании тормоза работает приводной механизм, воздействующий на накладки. Последние сдавливают на диск с двух сторон, тормозят его и останавливают транспортное средство.

Барабанные

Более доступный вид тормозов, предусматривающий установку специальных накладок внутри барабанной полости. После нажатия педали колодки расходятся и контактируют со стенкой барабана, предотвращая вращение колеса. Чем сильнее нажатие на педаль, тем быстрей останавливается транспортное средство.

Барабанный тормозной механизм проигрывает дисковому по всем параметрам. Чтобы сэкономить на изготовлении автомобиля, производители часто ставят дисковый вариант спереди, а «барабаны» остаются для задней оси.

Гидравлический привод появился еще в 1910-1915-х годах, а в автомобилестроении применяется с 1924-го. Популярность обусловлена одновременным торможением колес, небольшим временем срабатывания (до 0,2 с), высоким КПД на уровне 90%, небольшими габаритами / массой и простой конструкцией.

Пневматические

На легковых машинах они не применяются. По особенностям работы система имеет много общего с гидравлической с той разницей, что главным рабочим элементом является не жидкость, а воздух, поступающий под давлением с помощью компрессора.

После нажатия на педаль воздух направляется к тормозным элементам и обеспечивает их работу. Дополнительно применяются и другие виды тормозных систем— вакуумная, электрическая и комбинированная. Они используются реже, поэтому не будем останавливаться на них подробно.

Четыре типа тормозов

Читайте также: Рулевое управление грузового автомобиля

Для надежности в грузовых автомобилях применяется целый комплекс тормозных узлов. Так, система грузовика условно делится на четыре типа:

  1. Основная (рабочая). Применяется для уменьшения скорости движения авто вплоть до полной остановки. Может работать на пневматике, гидравлике или механике, бывает комбинированной. Работает совместно с АБС, которая помогает избежать блокировки колес в сложных дорожных ситуациях (при резком нажатии на педаль). Для облегчения работы тормозов предусматривается усилитель, работающий на базе вакуума или подачи воздуха под давлением.
  2. Стояночная тормозная система автомобиля. Используется для фиксации машины на дорожном покрытии. Активируется с помощью рукоятки, установленной возле водителя. На грузовиках с пневматической системой сзади смонтированы энергоаккумуляторы. В них предусмотрены пружины, удерживающие колеса в одном положении. После подвода воздуха под давлением происходит сжатие пружин и отпускание тормоза. Конструктивно состоит из рычага, регулятора давления, тормозов колеса, выключателя, тросов и других элементов. Может применяться в случае отказа базовой тормозной системы.
  3. Запасная (резервная, аварийная) — отдельный механизм, страхующий основной узел. Отличается полной независимостью от рабочих тормозов, но может входить в их состав. В некоторых машинах такая система вообще не предусмотрена, а вместо нее применяется механический механизм.
  4. Вспомогательная. Используется для поддержания скорости грузовика на одном уровне в течение длительного периода. Как правило, подразумевает остановку с помощью мотора за счет регулирования подачи топливной смеси в камеру сгорания и закрытия трубопроводов впуска.

Оптимальный вариант, когда в грузовом автомобиле применяются одновременно все озвученные выше системы, обеспечивающие безопасность эксплуатации и своевременную остановку грузовика даже в сложных условиях.

Основные рабочие элементы тормозной пневмосистемы

Как отмечалось, в грузовых машинах чаще всего применяются пневматические тормоза, которые конструктивно состоят из следующих элементов.

Компрессор

Монтируется на маховике силового узла и обеспечивает подачу воздуха с необходимым давлением. Он поступает через трубопровод, очищается, а после подается к цилиндрам компрессора.

При достижении давления в 0,7 МПа останавливается подача в пневматическую систему, а при снижении до 0,65 МПа —прекращается выход в атмосферу. Компрессор монтируется в передней части грузовика в непосредственной близости от мотора.

Работает от клиновидного ремня, объединяющего шкивы вентилятора охлаждения и компрессорного механизма. Давление определяется по манометру. После нажатия на педаль воздух подается в тормозные отсеки, а на следующем этапе колодки сжимаются и обеспечивают торможение.

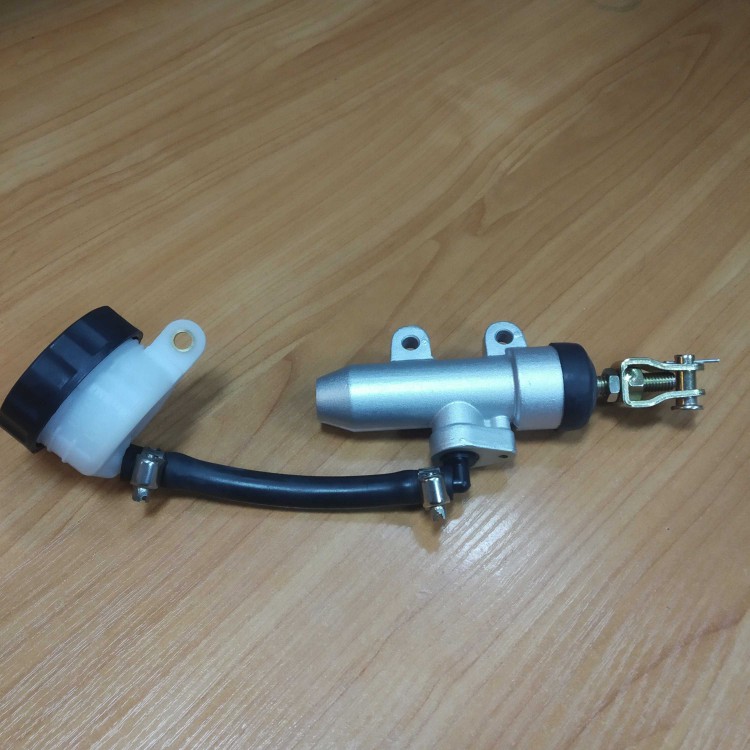

Главный тормозной цилиндр (ГТЦ)

Назначение узла состоит в восприятии усилия, которое передается от тормозной педали / рычага. Механизм отличается по конструктивным особенностям и принципу действия. В состав входит кожух цилиндра, поршень, уплотнители и соединительные узлы. В сложных конструкциях применяется два или более контуров с увеличенным количеством поршней. В некоторых версиях тормозных систем используются двойные цилиндры.

Возле ГТЦ предусмотрена емкость с тормозной жидкостью, которые соединяется с гидравлическим цилиндром. При использовании индивидуального бака он соединяется с ГТЦ с помощью резиновой трубы. Благодаря этой особенности, обеспечивается пополнение жидкости в случае течи, принятии лишнего рабочего состава при расширении и т. д.

К примеру, в грузовом автомобиле Газ 53 предусмотрено 2-контурная система, а ГТЦ имеет двухсекционное исполнение. Каждый из них работает со своим контуром. Также имеется две емкости, которые объединяются с ГТЦ через пру отверстий.

В новых моделях ГТЦ предусмотрены устройства, сигнализирующие об изменении объема жидкости в баке. В этом случае зажигается контрольная лампа на приборной панели, показывающая водителю о необходимости доливки.

Главными элементом является датчик, отличающийся поплавковой конструкцией и обеспечивающий замыкание контактной группы при снижении жидкости ниже допустимого уровня. При заливке системы необходимо удаление воздуха.

Колесные рабочие цилиндры

Один из главных узлов пневматической тормозной системы, обеспечивающий приведение в действие тормозов— рабочие цилиндры. Конструктивно состоят из двух поршней, которые обеспечивают передачу усилия и остановку автомобиля.

Для срабатывания этих элементов необходимо нажать на педаль тормоза. При ее удерживании происходит движение поршней, воздействующих на колодки и обеспечивающих замедление вращения барабана.

После отпускания педали происходит возврат поршня в первоначальное состояние, но с учетом установленного зазора. В случае износа тормозных колодок происходит смещение кольца вдоль цилиндра для поддержания оптимального расстояния.

Регулятор давления

В его функции входит контроль и поддержание необходимого давления в системе. При необходимости устройство подает дополнительный поток воздуха или спускает его для поддержания работоспособности системы.

Кроме рассмотренных выше узлов, пневматическая система грузовика включает в себя:

  • осушитель воздушного потока — защита от попадания влаги в систему;
  • 4-контурный защитный клапан — распределение воздуха по контурам и защита от утечки;
  • тормозной кран (ножной) — используется для управления тормозами;
  • ресиверы — баллоны, накапливающие необходимый запас воздуха;
  • камеры системы — для преобразования пневматики в механическое воздействие;
  • ручной рычаг — управление стояночной тормозной системой;
  • элементы АБС;
  • энергоАКБ;
  • манометр — показывает уровень давления;
  • индикаторы на рабочей панели и т. д.

Принцип работы пневматических тормозов, взаимодействие рабочих элементов

При пуске мотора запускается компрессор, который принимает воздушный поток и направляет его в тормозную систему до создания нужного давления. Этот параметр контролируется регулятором, который при необходимости выводит излишний воздух за пределы механизмов грузового автомобиля. На следующем этапе поток направляется в осушитель, где из него удаляются лишние добавки и убирается влага.

Очищенный и высушенный поток является гарантией стабильной и бесперебойной работы системы, в первую очередь в холодную погоду. Как правило, осушитель и регулятор находятся в одном корпусе, где дополнительно предусмотрен ресивер для регенерации.
После подготовки воздуха производится его распределение с помощью 4-контурного клапана в следующих направлениях:

  • Рабочие тормоза с отдельными ресиверами.
  • Дополнительная и стояночная тормозная система грузового автомобиля со своим ресиверным механизмом.
  • Питающий контур для других узлов, нуждающихся в воздухе (к примеру, пневматическая подвеска).

Ресиверы обеспечивают необходимый объем сжатого воздуха, подача которого регулируется водителем путем нажатия и опускания педали тормоза. Через специальный кран поток под давлением идет в камеры (сначала передние, а потом и задние). Далее штоки воздействуют на элементы разделения / сжатия колодок системы, и машина останавливается.

В контуре ручных и дополнительных тормозов воздух из накопителя идет к тормозному крану, управляющего воздушным потоком, к энергоАКБ. Последние монтируются на задней оси и имеют тормозной кран, обеспечивающий сброс лишнего давления.

Главным действующим элементом являются тормозные камеры, которые под действием пружин обеспечивают фиксацию автомобиля в стояночном положении. Наличие энергоАКБ позволяет исключить аварии, ведь остановка грузовика происходит даже при снижении давления ниже определенного уровня, то есть в аварийных ситуациях.

Параллельно из ресиверного механизма ручных и дополнительны тормозов идет питания к управляющему крану прицепа. Пневомсистемы машины и прицепного устройства объединяются с помощью специальных головок, а сигналы управления также подаются от тормозов машины.

При наличии прицепа магистрали питания и управления коммутируются отдельно. При установке тормозных камер на прицепном устройстве с энергоАКБ формируется управляющая цепь для этих устройств. По магистрали поток воздуха обходит тормозной кран и заполняет ресивер прицепной конструкции. Далее пневматический сигнал идет к управляющей цепи крана, управляемого одним-двумя регулятора.

АБС грузовой машины и прицепной конструкции контролируют равномерность торможения. Они работают, благодаря модуляторам, датчиком угловой скорости, ЭБУ и информирующим лампочкам.

Важный элемент пневмосистемы— манометр, по которому можно увидеть давление, а также лампы-индикаторы разных цветов, обеспечивающие контроль и своевременное информирование о наличии сбоев в работе системы. Все необходимые сведения выводятся водителю на приборную панель.

Итоги

Тормозная пневматическая система — сложный механизм, состоящий из множества узлов. Каждый из элементов очень важен, ведь обеспечивает адекватность и прогнозированность эксплуатации грузового автомобиля в разных условиях.

При этом шофер должен знать устройство, особенности работы и назначение главных элементов, а также уметь делать простой ремонт тормозной системы. При правильной эксплуатации и своевременном обслуживании тормоза грузовика никогда не подведут и выручат даже в экстремальной ситуации.

Тормозная система грузового автомобиля Камаз

Поиск запроса “тормозная система грузового автомобиля” по информационным материалам и форуму

Товарный словарь | А | Автомобили грузовые





     Автомобили грузовые предназначены для перевозки грузов и могут быть классифицированы по грузоподъёмности, типу двигателя или применяемому топливу, числу осей или колёс и типу кузова.

     Грузоподъёмностью автомобиля называется наибольший вес полезного груза, допускаемый для перевозки на автомобиле по дорогам с твёрдым покрытием. По грузоподъёмности грузовые автомобили принято различать: малого тоннажа (грузоподъёмностью до 1,5 т), среднего тоннажа (грузоподъёмностью от 1,5 до 4,0 т) и большого тоннажа (грузоподъёмностью свыше 4,0 т). По типу двигателя или применяемому топливу различают: грузовые автомобили с бензиновыми (карбюраторными), дизельными, газогенераторными и газобаллонными двигателями. По числу осей (колес) грузовые автомобили классифицируются на двухосные (четырёхколесные), трёхосные (шестиколесные) и т. д. При классификации автомобилей по числу колёс сдвоенные колеса (двухскатные) считаются за одно колесо. Принято также различать автомобили по числу ведущих осей: с одной ведущей осью, с двумя ведущими осями, с тремя ведущими осями. По типу кузова грузовые автомобили подразделяются на автомобили с бортовыми платформами общего назначения, с самосвальными кузовами, со специализированными кузовами (цистерны, фургоны, кузова для легких объёмистых грузов и т. д.). В СССР выпускалось большое количество грузовых автомобилей и в пятидесятые годы наибольшее распространение имели грузовые автомобили среднего тоннажа — ГАЗ-51, ЗИС-150 — с бензиновыми двигателями, двухосные, с одной ведущей осью, с бортовыми платформами; выпускаемые на их базе газогенераторные и газобаллонные грузовые ГАЗ-51Б и ЗИС-156, самосвалы ГАЗ-93 и ЗИС-585 и грузовые автомобили со специализированными кузовами. Широко применялись также автомобили повышенной проходимости: ГАЗ-69, ГАЗ-63, ГА3-72 и ЗИС-151.

     Основными показателями грузового автомобиля являются: марка (модель), грузоподъёмность, тип и размеры кузова, мощность и тип двигателя, экономичность (расход топлива на 100 км пробега).





Грузовой автомобиль ГАЗ-63







     Автомобиль ГАЗ-51 — двухосный, грузоподъёмностью на шоссе 2,5 т и на грунтовых дорогах 2 т; привод на заднюю ось (тип 4 х 2), работал с прицепом, вес которого с грузом достигал 3,5 т.

     Двигатель автомобиля ГАЗ-51 бензиновый, шестицилиндровый, четырёхтактный, с рабочим объёмом 3,48 л и степенью сжатия 6,2-1; диаметр цилиндра 82 мм, ход поршня 110 мм. Мощность двигателя 70 л.с. при 2.800 об/мин., максимальный крутящий момент 21,5 кгм. Сухой вес двигателя в сборе 310 кг. Коленчатый вал стальной, кованый, на четырёх коренных подшипниках с биметаллич. вкладышами. Поршни — алюминиевого сплава с двумя компрессионными и двумя маслосъёмными кольцами. Кулачковый вал стальной, кованый. Клапаны нижние, односторонние. Подвеска двигателя эластичная, на четырёх точках. Система смазки комбинированная: под давлением и разбрызгиванием. Смазка осуществлялась посредством шестерёнчатого насоса. Для фильтрации масла были установлены два фильтра: для грубой очистки — пластинчатый, фильтрующий 100% масла, и для тонкой очистки — фильтр со съёмным фильтрующим элементом. Смазка зимой — солидол ЛМ или масло № 21, летом — машинное масло СУ, нигрол тракторный или масло № 23. Для охлаждения масла служил масляный трубчатый радиатор, установленный на переднем торце водяного радиатора. Охлаждение двигателя водяное, при помощи центробежного насоса. Постоянство температуры воды регулируется термостатом, ёмкость системы охлаждения 16 л. Для эксплуатации в зимних условиях двигатель был снабжён пусковым подогревателем.

     Система питания двигателя состояла из бензинового бака, указателя уровня бензина, бензинопроводов, фильтра-отстойника, бензинового насоса диафрагменного типа, карбюратора (с падающим потоком) типа К-49 с диффузором переменного сечения, регулируемым автоматически в зависимости от расхода воздуха, масляного воздухоочистителя и всасывающего и выпускного коллекторов. Топливо — автобензин с октановым числом 66.

     Зажигание батарейное. Порядок работы цилиндров: 1—5—3—6—2—4. Генератор шунтового возбуждения 12 в, 18 а, с регулятором напряжения. Батарея 12 в, 80 а-ч. Запальные свечи 18 мм. Электропроводка однопроводная, плюс соединён с массой. Сцепление сухое, однодисковое, полуцентробежное.

      Коробка перемены передач трёхходовая, с четырьмя передачами вперёд и одной назад. Передаточные отношения: 1-я передача — 6,40:1, 2-я передача — 3,09:1, 3-я передача— 1,69:1, 4-я передача — 1:1 (прямая), задний ход — 7,82 : 1. На коробке перемены передач установлен механический поршневой насос для накачки шин, приводимый в действие от шестерни промежуточного вала коробки.

     Карданная передача открытого типа состоит из двух валов (промежуточного и главного) и трёх карданов. Карданы снабжены игольчатыми подшипниками. Задний мост разъёмного типа; картер литой из двух частей, соединённых по фланцу в вертикальной плоскости. Кожухи полуосей запрессованы и прикреплены заклёпками. Главная передача коническая со спиральным зубом. Передаточное отношение — 6,67:1. Полуоси заднего моста полностью разгружены от изгибающих усилий и вынимаются без общей разборки заднего моста.

     Система тормозов: ножной с гидравлич. приводом от педали и второй ручной. Ножной тормоз колодочный, действует на все 4 колеса; ручной тормоз колодочный, центральный, действует на трансмиссию.

     Подвеска автомобиля — на четырёх продольных полуэллиптич. рессорах. Коренные листы передних рессор двойные, длиной 1.100 мм, число листов 13. Передняя подвеска оборудована гидравлич. амортизаторами двойного действия. Длина задних рессор 1.300 мм. Количество листов 13.

     Рулевая передача — глобоидальный червяк и двойной ролик с передаточным отношением 20,5:1. Расположение управления левое. Колёса взаимозаменяемые, дисковые; передние одинарные, задние сдвоенные; одно запасное колесо. Шины безбортовые, размером 7,50″ Х 20″. Давление в шинах 3,5 кг/см³.

     Грузовая платформа деревянная с бортами и металлич. усилителями. Задний борт откидной. Размеры платформы: длина 2.940 мм, ширина 1.990 мм, высота бортов 540 мм.

     Грузовик был снабжён спереди и сзади буксирными приспособлениями.

     Стандартное оборудование включало: стартёр, спидометр со счётчиком километража, амперметр, масломанометр, указатель уровня бензина, указатель температуры воды, электросигнал, стеклоочиститель, передние фары, задние фары со световым сигналом «стоп», пусковой подогреватель, комплект шофёрского инструмента.

     Конструкция грузового автомобиля ГАЗ-51 имела ряд усовершенствований для повышения кпд двигателя, улучшения эксплуатационных свойств, уменьшения износа и для удобства обслуживания. Радиатор был относительно низкий, капот двигателя скошен вперёд. Просторная кабина водителя вентилировалась опускающимися стёклами в дверях, подъёмом лобового стекла, поворотом стёкол бессквозняковой системы, а также открытием люка верха торпедо.

      Это всё на 1952 год.





     Автомобиль ГАЗ-63 — двухосный, двухтонный. ГАЗ-63 – грузовой автомобиль повышенной проходимости с приводом на обе оси; платформа универсальная; мог быть использован для работы с прицепом, общий вес которого вместе с грузом достигал 3,5 т.

     Двигатель, системы смазки, охлаждения и питания, а также электрооборудование, коробка перемены передач, тормозы, подвеска, рулевое управление, пусковой подогреватель и стандартное оборудование одинаковы с ГАЗ-51.

     Конструктивные отличия: раздаточная коробка, передающая крутящий момент к переднему и заднему мостам, имела передачи: прямую с передаточным отношением 1:1 и понижающую с передаточным отношением 1,96:1. Механизм переключения передач раздаточной коробки был снабжён блокирующим устройством. Карданная передача состояла из трёх валов: промежуточного и двух валов привода на задний и передний мосты. Передаточное отношение главной ‘передачи на задний и передний мосты — 7,6:1; диференциалы конические с четырьмя сателлитами. Привод к передним управляемым колёсам через карданные шарниры с постоянной угловой скоростью. Колёса дисковые, одинарные, шины баллонного типа 9,75″—18″.

     Ёмкость основного и дополнительного бензиновых баков 195 л.







Грузовой автомобиль ЗиС-151



     Грузовой автомобиль ЗИС-150 — двухосный, грузоподъёмностью 4,0 т, с приводом на заднюю ось типа 4X2.

      Двигатель бензиновый, 6-цилиндровый, 4-тактный, с рабочим объёмом цилиндров 5,55 л и степенью сжатия 6,0:1, при диаметре цилиндра 101,6 мм, ходе поршня 114,3 мм. Мощность 90 л. с. при 2.700 об/мин. Вес сухого двигателя 420 кг. Коленчатый вал стальной, термически обработанный; шейки закалены током высокой частоты. Вал снабжён противовесами и устанавливается на 7 коренных подшипниках со стальными тонкостенными вкладышами. Поршни алюминиевые с тремя компрессионными и одним маслосъёмным кольцом. Поршневые пальцы плавающие; от осевых перемещений они предохраняются пружинными кольцами. Кулачковый вал стальной, кованый; шейки термически обработаны током высокой частоты. Клапаны нижние, односторонние. Толкатели тарелочные, регулируются.

      Подвеска двигателя на трёх точках. Смазка производится под давлением и разбрызгиванием. Для очистки масла установлены два фильтра: пластинчатый — для 100% грубой очистки и с войлочными кольцами — для частичной тонкой очистки. Смазка летом — автол 10, зимой — автол 6 (ГОСТ 186242).

      Двигатель имеет водяную систему охлаждения с термостатом и принудительной циркуляцией. Ёмкость системы охлаждения 21 л. Система питания двигателя состоит из бензинового бака ёмкостью 150 л, указателя уровня бензина, бензинопроводов, бензинового насоса диафрагменного типа с ручной подкачкой и отстойником типа Б-6, карбюратора типа МКЗ-14В с экономайзером, ускорительным насосом и ограничителем числа оборотов, воздушного фильтра масляного типа, всасывающего и выпускного коллекторов.

      Топливо — автомобильный бензин с октановым числом 66. Система электрооборудования однопроводная, с заземлённым положительным полюсом и с номинальным напряжением 12 в. Электрооборудование включает: двухщёточный генератор типа Г-15 номинального напряжения 12 в, мощностью 150 вт, работающий в комплексе с реле-регулятором типа РР-15; аккумуляторную батарею в 12 в, 100 а-ч, типа 6 СТ-100; стартёр типа СТ-15 мощностью 1,8 л. с. при 120 оборотах вала двигателя в минуту.

      Система зажигания батарейная. В неё входят: прерыватель — распределитель с центробежным и вакуумным регуляторами типа Р-21, катушка зажигания на 12 в, свечи запальные с резьбой 14 мм., замок зажигания и провода высокого напряжения марки ПВЛ. Порядок работы цилиндров: 1—5—3—6—2—4.

      Освещение: две фары с двухнитевыми лампами, дающими или дальний свет (силой в 50 свечей), или ближний свет (21 свеча). Контрольно-измерительные приборы автомобиля объединены в общем корпусе и включают: спидометр, указатель уровня бензина, амперметр, масляный манометр, термометр системы охлаждения и манометр системы воздушных тормозов.

      Сцепление двухдисковое, сухое.

      Коробка перемены передач трёхходовая с пятью передачами вперёд и одной для заднего хода. Пятая передача повышающая. Передаточные отношения коробки: 1-я передача — 6,24:1, 2-я передача — 3,32:1, 3-я передача— 1,90:1, 4-я передача— 1:1 (прямая), 5-я передача — 0,81:1 (ускоряющая), задний ход — 6,70:1. Карданная передача состоит из вала открытого типа с двумя шарнирами на игольчатых подшипниках.

      Задний мост имеет двойной редуктор с одной парой конических шестерён и одной парой цилиндрических. Зубья всех шестерён спиральные. Передаточное отношение главной передачи — 7,63:1. Полуоси полностью разгружены от изгибающих усилий, с фланцами на концах.

      Тормоза: ножной на все 4 колеса с пневматич. приводом и ручной тормоз дисковый на трансмиссию.

      Рулевая передача — глобоидальный червяк, установленный в вилке вала рулевой сошки на игольчатом подшипнике, и трёхрядный ролик.

      Передаточное отношение 23,5:1.

      Расположение управления левое.

      Колёса автомобиля взаимозаменяемые, дисковые со съёмными бортовыми и замочными кольцами. Число колёс на передней оси два, на задней оси два (двухскатные) и одно запасное колесо. Шины — пневматики типа баллон, размером 9,00″Х20″, десятислойные, с нормальными камерами и флепами.

      Грузовая платформа деревянная с откидными боковыми и задним бортами. Внутренние размеры платформы: длина 3.540 мм, ширина 2.250 мм.

      Стандартное оборудование автомобиля включало: стартёр, электросигнал, 2 стеклоочистителя, передние фары, 2 подфарника, задний фонарь со стоп-сигналом, переносную электролампу, буксирное приспособление, 4 буксирных крюка (2 впереди и 2 сзади), комплект шофёрского инструмента и шланг для накачки шин.





Сравнительные характеристика ЗИС-150 и автомобилей США соответствующего периода







     Автомобиль ЗИС-151 — грузовой автомобиль высокой проходимости, трёхосный, со всеми ведущими мостами, грузоподъёмность 4,5 т по дорогам с твёрдым покрытием и 2,5 т по бездорожью.

      Машина снабжена буксирным прибором для работы с прицепом.

      Двигатель, системы смазки и охлаждения, а также электрооборудование, коробка перемены передач, тормозы, подвеска, рулевое управление, пусковое устройство и стандартное оборудование одинаковы с ЗИС-150.

      Конструктивные отличия: 1) система питания снабжена экономайзерным устройством с вакуум-приводом клапана и насосом ускорения; 2) автомобиль имеет одноходовую раздаточную коробку ступенчатого типа с двумя передачами со следующими передаточными отношениями: первая — 2,44:1, вторая — 1,24:1; 3) передний, средний и задний мосты разъёмного типа; главная передача одинарная, коническая, с передаточным числом 6,67:1; карданы полуосей переднего моста постоянной угловой скорости; 4) задняя подвеска балансирная, состоит из двух продольных перевёрнутых полуэллиптических рессор; 5) колёса дисковые, съёмные, со съёмными бортовыми кольцами; число колёс: на переднем мосту 2, на среднем и заднем мостах 8, запасных колёс 2; 6) шины баллонного типа 8,25″—20″; 7) внутренние размеры грузовой платформы: длина 3. 560 мм, ширина 2.090 мм, высота бортов 925 мм.







Грузовой автомобиль МАЗ-200







     Грузовой автомобиль МАЗ-200 — двухосный, грузоподъёмностью на шоссе 7 т, на грунтовых дорогах 5 т, с приводом на заднюю ось (тип 4X2).

     Двигатель с воспламенением от сжатия (дизель), четырёхцилиндровый, двухтактный, с прямоточной продувкой, рабочим объёмом 4,65 л и степенью сжатия 16 при диаметре цилиндра 108 мм и ходе поршня 127 мм, мощность 112 л. с. при 2.000 об/мин. Удельный расход топлива 205 г/л. с./час. Максимальный крутящий момент 48 кгм при 1.000—1.300 об/мин. Коленчатый вал стальной, штампованный, на 5 коренных подшипниках с взаимозаменяемыми вкладышами. Шейки коленчатого вала закалены током высокой частоты. Поршни из специального ковкого чугуна, лужёные. Кулачковый вал стальной, цементированный. Клапаны верхние. Подвеска двигателя эластичная, на резиновых подушках.

     Система смазки двигателя комбинированная. Для фильтрации масла установлены два фильтра: один для грубой очистки, ленточный, металлический, другой для тонкой очистки, со съёмным фильтрующим элементом. Масло охлаждается масляным пластинчатым радиатором. Смазка летняя и зимняя — масло ТУ 174-15. Система охлаждения жидкостная с принудительной циркуляцией. Система пуска двигателя электрическая.

      Система питания двигателя включает: топливный бак ёмкостью 225 л, трёхлопастный со спиральными лопастями насос, топливную помпу с двумя лопастями, форсунку открытого типа, комбинированную в одном агрегате с насосом высокого давления, 4 топливных фильтра и 2 параллельных воздушных фильтра. Топливо дизельное (ГОСТ 305-42). Зажигание батарейное. Генератор шунтового возбуждения 12-вольтовый, 250 в, работает вместе с реле-регулятором напряжения и ограничителем силы тока. Две батареи 12 в, 128 а/час, типа 6 СТЭ-150. Электропроводка однопроводная, напряжение 12 в, плюс соединён с массой. Напряжение для стартёра 24 в.

     Сцепление сухое, однодисковое.

     Коробка перемены передач трёхходовая, пятиступенчатая, имеет пятую, повышающую передачу. Передаточные отношения: 1-я передача — 6,17 : 1; 2-я передача — 3,40 : 1; 3-я передача — 1,79 : 1; 4-я передача — 1:1; 5-я передача— 0,78: 1; задний ход — 6,69: синхронизаторы на 2, 3, 4 и 5-й передачах. Карданная передача — открытого типа, из двух валов и промежуточной опоры; картер заднего моста из стального литья. Кожухи полуосей впрессованы. Главная передача — двойной редуктор с конич. спиральными и цилиндрич. прямозубыми шестернями. Передаточное отношение 8,21 : 1.

      Подшипники конические. Полуоси заднего моста полностью разгружены от изгибающих усилий.

     Тормоза: ножной — колодочный на все 4 колеса с пневматическим приводом, ручной — барабанного типа с двумя колодками.

     Подвеска автомобиля — на 4 продольных полуэллиптич. рессорах. Длина передних рессор 1.276 мм, задних — 1.380 мм. Передние рессоры на резиновых подушках работают совместно с двумя гидравлическими рычажными амортизаторами одинарного действия. Задние рессоры двойные.

     Рулевое управление левое; рулевая передача состоит из червяка и бокового сектора с передаточным отношением 21,2 : 1.

     Колёса взаимозаменяемые, дисковые; ободы колёс со съёмными бортовыми и запорными кольцами; число колёс: на передней оси два, на задней оси четыре и одно запасное колесо. Шины — баллоны размером 12″Х20″. Давление воздуха в шинах для задних колёс 5,5 ат, для передних 4,2 ат.

     Грузовая платформа деревянная с задним и боковыми откидными бортами, с металлическими усилителями. Размеры платформы: длина 4.500 мм, ширина 2.480 мм, высота бортов 600 мм.

     Буксирное приспособление: сзади прибор двустороннего действия с запорным замком, впереди штампованные буксирные крюки.

     Стандартное оборудование МАЗ-200 включало: стартёр, спидометр, указатель уровня топлива, амперметр, термометр, тахометр, манометр, пневмотормоз, сигнал вибрационного типа, две передние фары, два подфарника, задний фонарь со световым сигналом «стоп», масляный манометр, шофёрский инструмент, шланг для накачивания шин из воздушной тормозной системы, буксирный прибор двустороннего действия с надёжным запорным устройством и штампованными буксирными крюками, установленными на передних и задних концах лонжеронов.

     Кабина оборудована двумя пневматическими стеклоочистителями и вентилируется подъёмом рам ветровых окон и вентиляционными люками на боковых панелях. Три сидения — для водителя и двух пассажиров — мягкие. Сидение водителя регулируемое.







Грузовой автомобиль МАЗ-205







     Грузовой автомобиль-самосвал МАЗ-205 представлял собой двухосную машину грузоподъёмностью 5 т, с ведущим задним мостом, оборудованную гидравлическим подъёмным механизмом для разгрузки платформы назад.

     Двигатель, системы смазки, охлаждения, пуска и питания, а также электрооборудование, сцепление, коробка перемены передач, карданная передача, задний мост, тормозы, система подвески автомобиля, рулевое управление, колёса, шины и стандартное оборудование были аналогичны с МАЗ-200.

     Отличительные особенности грузовика-самосвала МАЗ-205: 1) металлическая сварная платформа на металлическом подрамнике. Задний борт был шарнирно закреплён вверху и внизу. Внутренние размеры платформы (в мм): длина 3.000, ширина 2.000, высота боковых бортов 600, высота переднего и заднего бортов 785. Полный объём платформы 3,6 м³. Опрокидывание платформы назад под углом 50°, время подъёма 30 секунд, время опускания 30 секунд; 2) опрокидывающий механизм гидравлический одноцилиндровый, соединённый с платформой через систему рычагов. Ход штока 540 мм. Ёмкость масляной системы 17 л; насос шестерёнчатый, в одном блоке с цилиндром; привод к насосу двумя карданными валами от коробки отбора мощности. Клапан управления в корпусе насоса фиксировал остановку подъёма и опускания платформы. Управление механизмом опрокидывания было расположено в кабине водителя.



     Основные данные автомобиля МАЗ-205: 1) габаритные размеры (в мм), длина 6.075, ширина 2.638, высота (по кабине без нагрузки) 2.430; 2) база 3.800; 3) колея: передних колёс по грунту 1.950, задних колёс (между серединами двойных скатов) 1.920; 4) низшая точка при нормальной нагрузке 290; 5) наибольшая скорость 60 км/час.
