Назначение системы вентиляции картера: Система вентиляции картера двигателя: неисправности, проверка

Содержание

Система вентиляции картера двигателя: неисправности, проверка

Среди различных систем авто система вентиляции картера играет значительную роль в формировании топливовоздушной смеси, стабильной и экономичной работы, полной отдаче мощности, защите моторного масла и продления ресурса цилиндропоршневой группы.

В конструкции автомобиля система вентиляция картера – это «легкие» двигателя, необходимые для его нормальной жизнедеятельности. Система носит название PCV (Positive Crankcase Ventilation). Однако именно ей незаслуженно уделяется минимум внимания и обслуживания, а многие автовладельцы даже не знают о ее существовании. В этой статье постараемся разобраться для чего нужна данная система, как она работает, присущие ей неисправности и методы проверки ее работоспособности.

Что такое «картерные газы»?

Топливовоздушная смесь, при сгорании, резко увеличивается в объеме, создавая огромное давление внутри камеры сгорания. Расширяющиеся газы от сгорания заставляют поршень двигаться к нижней мертвой точке, приводя во вращательное движение коленчатый вал двигателя.

Часть газов через неплотности между кольцами и зеркалом цилиндров проникают в поддон картера, где, смешиваясь с парами масла, создают давление, агрессивно воздействующее на уплотнения коленчатого вала и прокладку поддона, и канал масляного щупа.

Такт расширения повторяется в каждом цилиндре, постоянно нагнетая в поддон следующую порцию газов и если вентиляция картера не будет работать, то газы либо выдавят сальники коленчатого вала, либо «выбьют» масляный щуп и выгонят масло из картера, со всеми вытекающими.

Помимо этого, вместе с газом в поддон переносятся частицы несгоревшего топлива, мелкие фрагменты нагара, пары влаги, которые смешивается с моторным маслом, находящимся в поддоне двигателя. Это, в свою очередь, ведет окислению масла, засоряет его продуктами износа, снижая его рабочие свойства и уменьшая его эксплуатационный ресурс.

Конструкция системы

Для того, чтобы снизить до минимума воздействие давления газов в конструкции двигателя предусмотрена систем вентиляции картера.

В современных автомобилях применяется система вентиляция закрытого типа, что необходимо для соблюдения экологических норм.

Устройство системы вентиляции картера

Несмотря на различие систем на разных марках авто, все они имею три общих компонента, таких как:

• Воздушные патрубки для отвода газов из картера;

• Клапан вентиляции, отвечающий за урегулирование величины давления газов;

Клапан системы PCV

• Маслоотделитель, отсекающий масляные пары при выходе газов из поддона двигателя.

Маслоотделитель

Клапан открывается при появлении избыточного давления и при разряжении закрывается, то есть принцип его работы основан на разности давлений за и перед ним.

Отделение частиц масла осуществляется при прохождении газов через систему лабиринтов, завихрений и сеток в маслоотделителях. Затем отделившееся масло стекает обратно в поддон двигателя. Это позволяет не только экономить масло, но и защищать детали двигателя от нагара. При этом маслоотделители могут размещаться внутри крышки клапанов, быть встроенными в мотор или выполненные как отдельный узел.

Принцип работы

Система работает следующим образом. Патрубок вентиляции связан с впускным коллектором, где сразу после запуска двигателя создается разряжение, благодаря которому картерные газы «вытягиваются» из поддона и проходя через маслоотделитель попадают во впуск, где, смешиваясь с поступающим воздухом попадают в камеру сгорания и догорают.

Принцип работы системы вентиляции картерных газов

Достоинства системы вентиляции

Применение вентиляции картера позволяет сократить процент вредных выбросов в атмосферу, снизить угар моторного масла, поддерживать стабильные обороты двигателя при прогреве, так как заборный воздух смешиваясь с картерными газами нагревается, что в целом благоприятно воздействует на работу силовой установки.

Недостатки

Несмотря на наличие маслоотделителя воздуховоды и элементы впуска загрязняются от прохождения картерных газов, вызывая частые отказы приборов при работе. Так на бензиновых моделях авто покрываются налетом узел дроссельной заслонки и регулятор холостого хода, так как они имеют специальные каналы, выполняющие вытяжную функцию. Подобное может наблюдаться и на карбюраторных моделях, например, с карбюратором «Солекс», оснащенным штуцером для вентиляции картера.

Нагар на дроссельной заслонке

Узел дроссельной заслонки и вытяжной клапан газов на карбюраторах являются так называемой малой ветвью и задействуются тогда, когда разрежение в воздушном фильтре недостаточное.

Признаки неисправности PCV

• Появление следов масла в воздушном фильтре;

• Запотевание сальников и стыка крышки клапанов двигателя;

• Дым из выхлопа по причине попадания частиц масла с газами в камеру сгорания;

• Следы масла вокруг крышки заливной горловины и на крышке клапанов.

Cледы масла на заливной горловине и по стыку крышки клапанов

Помимо этого, данные симптомы указывают и на сильный износ или неисправность (сгорел клапан, залегли кольца, лопнули перегородки поршня) поршневой группы и необходимости их проверки путем замера компрессии.

Причины неисправности:

• Забит или неисправен клапан вентиляции картерных газов;

Загрязненный клапан PCV

• Загрязнились вытяжные отверстия в узле дросселя или штуцере карбюратора;

• Сильный износ поршневой группы;

Проверка исправности

Для проверки работы системы вентиляции нужно снять на заведенном моторе крышку с заливной горловины. Если все исправно, то могут наблюдаться лишь отдельные «выстреливающие» капельки масла, либо вообще не будет следов его появления. В противном случае из горловины будет выбрасываться моторное масло.

Если прикрыть отверстие рукой, то при исправной системе не должно чувствоваться какого-либо давления на нее, а когда система находится под избыточным давлением, то газ будет пытаться оттолкнуть ладонь и это усилие будет постепенно увеличиваться.

Для проверки исправности клапана вентиляции, а он обычно расположен во впускном коллекторе, нужно отсоединить шланг от картера к клапану, завести мотор и закрыть пальцем освободившийся штуцер на клапане. Если клапан рабочий, то палец почувствует создание вакуума, а при снятии пальца со штуцера, последует характерный щелчок. В противном случае клапан требует замены.

Клапан вентиляции картерных газов

Нарушение работы клапана отражается на нарушении состава топливной смеси и сопутствующими проблемами.

В заключении

При обнаружении признаков неисправности вентиляции картера, рекомендуется, не откладывая на спасительное завтра, приступить к прочистке и профилактике системы, чтобы сократить до минимума угар масла и износ двигателя.

Вентиляция картера двигателя.


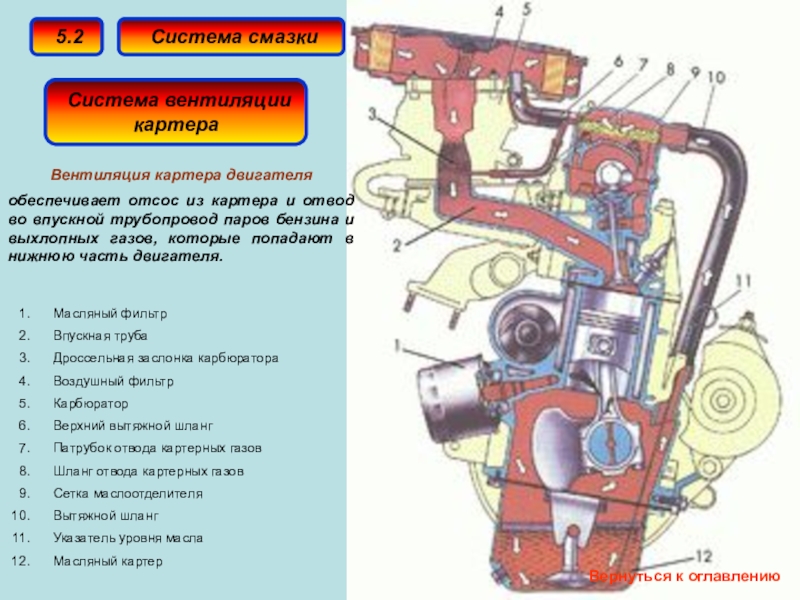

Вентиляция картера двигателя




Вентиляция картера предназначена для удаления картерных газов, образующихся в результате прорыва продуктов сгорания топлива через зазоры между гильзой и поршневыми кольцами и их взаимодействия с парами масла.

В газах содержатся загрязняющие масло серистые соединения и пары воды, которые образуют серную и сернистую кислоты, значительно ухудшающие качество масла. Пары воды вызывают вспенивание масла и образование эмульсии, что затрудняет поступление масла к трущимся поверхностям. Прорвавшиеся в картер газы повышают в нем давление, что может вызвать утечку масла через уплотнения картерного пространства.

Недопустимо также проникновение газов под капот двигателя, а затем в кузов и кабину автомобиля, так как содержащиеся в газах вредные вещества опасны для пассажиров и водителя. Отсос картерных газов уменьшает старение масла, а также, создавая разрежение в поддоне, предотвращает возможность утечки масла через уплотнения.

В автомобильных двигателях применяется вентиляция картера двух типов:

  • открытая – с отводом картерных газов в окружающую среду;
  • закрытая – с отсасыванием газов во впускную систему двигателя.

Открытая вентиляция (рис. 1) осуществляется под действием разрежения, возникающего в газоотводящей трубке вследствие относительного перемещения воздуха при движении автомобиля. Чтобы вместе с картерными газами не уносились частицы масла применяется специальный сапун лабиринтного типа, на стенках которого масляные капли оседают и стекают в поддон.

Недостатком открытой системы вентиляции картера является ее низкая эффективность, а также отравление окружающей среды вредными для здоровья человека и живой природы веществами.

В закрытых системах газы могут отводиться в воздухоочиститель до карбюратора или непосредственно во впускной трубопровод. Отвод газа через воздухоочиститель не создает требуемой интенсивности отсоса при минимальных частотах вращения коленчатого вала и полной нагрузке.
Кроме того, проход картерных газов через карбюратор вызывает осмоление его каналов, жиклеров и подвижных деталей. Поэтому более предпочтительной является система с отсосом газов непосредственно во впускной трубопровод двигателя, в котором всегда имеется разрежение.




Система вентиляции, показанная на рис. 2, работает следующим образом: под действием разрежения во впускном трубопроводе 10 картерные газы поднимаются вверх и через угольник

9 и шланг 5 попадают в корпус маслоотделителя, закрытый крышкой 1.
Между крышкой и корпусом находится резиновая мембрана 2, поджимаемая пружиной 3 к корпусу. Оседающие на дне корпуса маслоотделителя частицы масла по трубке 6 сливаются в картер двигателя.

С помощью мембраны 2, которая находится с одной стороны, под давлением атмосферного воздуха, а с другой – под давлением картерных газов и пружины, в картере поддерживается избыточное давление.

На рис. 3 показана схема вентиляции картера карбюраторного двигателя автомобилей марки «ВАЗ».
Здесь картерные газы отсасываются через маслоотделитель 7 и шланг 6 в вытяжной коллектор 4 воздушного фильтра 3. Из вытяжного коллектора на холостом ходу и при малых нагрузках двигателя (когда разрежение в воздушном фильтре невелико) картерные газы поступают через шланг

2 и золотник 1 под дроссельные заслонки карбюратора.

При остальных режимах работы двигателя картерные газы поступают в карбюратор через воздушный фильтр 3. В маслоотделителе 7 масло выделяется и по отводной трубке 8 стекает в масляный поддон.
Пламегаситель 5 предотвращает проникновение пламени в картер двигателя при возможных вспышках в карбюраторе.

***

Классификация и маркировка моторных масел


Главная страница


Дистанционное образование

Специальности

Учебные дисциплины

Олимпиады и тесты

Как работает вентиляция картера двигателя

Двигатель внутреннего сгорания работает по принципу сжигания топливно-воздушной смеси в цилиндрах. После сжигания топливного заряда отработавшие газы и другие продукты сгорания смеси воздуха и топлива в большей части выводятся через выпускную систему наружу, то есть выбрасываются в атмосферу.

Однако с учетом того, что в камере сгорания создается высокое давление, часть газов, остатки несгоревшего топлива и другие продукты прорываются через поршневые кольца и попадают в картер ДВС. Картер представляет из себя закрытую полость, в которой находится коленвал и другие детали силового агрегата.

В картере постоянно присутствует масляный туман, пары несгоревшего топлива, частицы воды и газы. Указанные газы называются картерными газами. Картерные газы оказывают негативное влияние на моторное масло. Параллельно с этим избыток картерных газов может привести к росту давления в картере. В результате моторное масло начинает выдавливаться.

Чтобы уменьшить количество газов и снизить давление, в конструкции современных ДВС используется система вентиляции картерных газов PCV (Positive Crankcase Ventilation). В этой статье мы поговорим об эволюции и устройстве данной системы, а также затронем вопрос распространенных неисправностей.

Содержание статьи

Устройство и конструктивные особенности системы вентиляции картера

Итак, система вентиляции картера позволяет удалить избыток картерных газов, повышает срок службы моторного масла, снижает выброс токсичных веществ в атмосферу, уменьшает давление в картере силового агрегата. Системы могут быть:

  • открытого типа;
  • закрытого типа;

Сразу отметим, на разных типах ДВС конструкция данной системы может отличаться, при этом основные функциональные элементы на современных моторах  представляют собой:

  • воздушные патрубки, по которым циркулируют газы;
  • клапан вентиляции картера, который регулирует давление картерных газов при их подаче во впускной коллектор;
  • маслоотделитель для предотвращения попадания масляных паров в камеру сгорания для уменьшения сажеобразования;

Другими словами, сегодня активно используется закрытый тип. Общий принцип работы такой системы вентиляции картера основан на разрежении, которое создается во впускном коллекторе. Благодаря разрежению газы выводятся из картера. Далее указанные газы проходят через маслоотделитель, который отделяет газы от масла. После очистки газы идут по воздушным патрубкам, после чего попадают во впуск. Из впускного коллектора картерные газы, перемешанные с воздухом, подаются в камеру сгорания и дожигаются.

Добавим, что в устаревшей открытой системе (эжекционного типа) избыток картерных газов попросту выбрасывается в атмосферу. Способ очень простой и дешевый, однако отмечается усиленное загрязнение окружающей среды. Также эффективность работы такого решения не самая высокая, так как при низких оборотах и в режиме ХХ подобная  вентиляция не работает.

Еще такая система не выполняет своих функций на высоких оборотах. Параллельно существует риск того, что в картер будет засасываться недостаточно очищенный наружный воздух после остывания ДВС. Дополнительно следует выделить, что при наличии открытой системы на моторе возможно увеличение расхода масла, также смазка может выбрасываться вместе с газами наружу, в результате поверхности двигателя загрязняются масляными пятнами.

Закрытая система вентиляции картера, которую также называют принудительной, сложнее по конструкции. При этом именно данное решение позволяет уменьшить количество вредных выбросов в атмосферу с учетом экологических стандартов и снизить расход масла.

Двигатель с такой системой работает стабильно, лучше держит обороты зимой, так как холодный наружный воздух во впуске подогревается картерными газами, снижается риск детонации. Однако при всех плюсах и эта схема устройства не лишена ряда недостатков.

В результате попадания картерных газов во впуск происходит усиленное загрязнение воздуховодов и элементов во впускной системе двигателя. Также специалисты отмечают, что принудительная система отсоса отработанных газов может являться причиной быстрого окисления моторного масла из-за сильного разрежения на высоких оборотах.

Также принудительная вентиляция может дополнительно реализовываться разными путями. При этом основным принципом остается то, что газы должны «вытягиваться» из картера, а также происходит их смешивание в результате подачи в картер наружного воздуха. После этого через специальный клапан смесь подается в цилиндры мотора.

На карбюраторных моторах, агрегатах с моновпрыском и инжекторных двигателях можно встретить различные типы реализации подвода картерных газов. Ранее достаточно часто встречалась конструкция, когда система имела два канала. Один был выведен перед дроссельной заслонкой, а второй канал с жиклером выводился за дросселем.

В режиме холостого хода газы подавались по каналу с жиклером за заслонкой. Однако после начала открытия заслонки  и роста оборотов коленвала разряжение в области за заслонкой становилось меньше. При этом объем газов, которые прорывались в картер, становился больше. Канал с жиклером переставал выполнять свою функцию, но подключался вывод газов по каналу перед дросселем. Дальнейшее развитие системы вентиляции  привело к появлению клапанных решений для регулирования подачи газов.

Если просто, клапан стоит в трубопроводе, через который подводятся газы из картера. Клапаны также делятся на золотниковые и мембранные. Добавим, что мембранные  клапаны лучше дозируют количество газов, однако сама мембрана чаще выходит из строя.

Для чего нужен маслоотделитель в двигателе

Как уже было сказано выше, маслоотделитель (маслоуловитель) является элементом системы вентиляции картера. Главной задачей маслоотделителя становится не допустить попадания частичек масла в камеру сгорания.

По способу отделения масла от картерных газов можно выделить лабиринтный и циклический маслоуловитель. Отметим, что на современных моторах используется маслоотделитель комбинированного типа.

Лабиринтный маслоотделитель, который еще называется успокоитель, замедляет движение газов. В результате объемные частицы масла попросту оседают на стенках, после чего стекают обратно в картер.

Центробежный маслоотделитель более тщательно отделяет смазку от газов. При прохождении через устройство газы фактически «раскручиваются», то есть на них воздействует центробежная сила. Под ее воздействием масло оседает на стенках и стекает в картер ДВС.

Чтобы избежать турбулентности газов, в комбинированном типе устройств за центробежным маслоотделителем на выходе устанавливается лабиринтный  успокоитель. В успокоителе завершается процесс отделения частиц смазки от газов из картера.

Клапан системы вентиляции картера

Указанный клапан служит для того, чтобы отрегулировать давление газов, которые подаются во впуск. Если разрежение не сильно большое, тогда клапан находится в открытом положении.

В случае, когда разрежение во впускном канале значительное, происходит закрытие данного клапана. Еще отметим, что в турбомотрах вентиляция картера реализована посредством дроссельного регулирования.

Рекомендуем также прочитать статью о том, что такое система EGR. Из этой статьи вы узнаете о назначении, устройстве и других особенностях системы рециркуляции отработавших газов.

Частые неисправности системы вентиляции картера

С учетом приведенной выше информации становится понятно, что система вентиляции картера на современных двигателях является достаточно сложной. Выход из строя и нарушения в работе данной системы могут привести к ухудшению общей работоспособности ДВС, возникновению неполадок и уменьшению ресурса агрегата.

Сразу отметим, что проблемы с вентиляцией картера могут быть не так очевидны, однако проявляются  в виде снижения мощности, увеличения расхода топлива, активного и быстрого загрязнения дроссельной заслонки и РХХ. Также в воздушном фильтре может появиться масло и т.д.

Часто при диагностике указанные проблемы пытаются решить путем поверки и ремонта системы питания или зажигания, забывая о системе вентиляции картерных газов. Важно понимать, что закрытая система предполагает наличие специальных каналов в БЦ и ГБЦ, а также клапанов, патрубков и шлангов для циркуляции газов. Хорошо известно, что клапаны рано или поздно могут начать подклинивать. Прежде всего, это приводит к нарушению состава рабочей топливно-воздушной смеси.

Что касается  причин, клапан клинит как из-за засорения, так и в результате собственных повреждений. Как правило, первый вариант более распространен. Дело в том, что в картерных газах присутствует сажа, нагар и т.п.

Чем изношеннее мотор, (ЦПГ, другие узлы и системы), тем больше таких продуктов попадает в картер. Также различные загрязнения могут переноситься с микрочастицами масла. В  результате грязь и отложения скапливаются в клапане, различных отверстиях, патрубках, каналах. Также рвутся и трескаются сами патрубки.

Как утверждают опытные автомеханики, c появлением стандарта Euro-4  стали встречаться двигатели, которые «падают» в аварийный режим работы при возникновении проблем с вентиляцией картера. При этом проведение компьютерной диагностики ничего не показывает, что усложняет поиск проблемы.

Также указанная система может доставить много неприятностей в зимний период. Дело в том, что в картерных газах содержатся частицы воды. Вода появляется из атмосферного воздуха, который засасывается мотором во время работы. После попадания в систему вентиляции, вода, которая находится в виде пара, может конденсироваться и скапливаться в отдельных местах системы вентиляции. После остывания ДВС влага попросту замерзает и становится льдом, закупоривая систему.

В результате вентиляция перестает работать, давление в картере растет и выдавливает масляный щуп, а двигатель и подкапотное пространство забрызгивает моторным маслом. Причем данная неисправность может возникнуть как на старом двигателе, так и на новом ДВС с небольшим пробегом. Дело в том, что далеко не на всех автомобилях система вентиляции имеет дополнительный обогрев.

Подведем итоги

Отметим, что в мануалах не всегда содержится какое-либо указание или предписание для отдельного обслуживания системы вентиляции картера двигателя. Однако на практике обслуживание должно проводиться, причем регулярно.

В профилактической очистке нуждаются полости шлангов и патрубков, маслоотделитель и т. д. Выполнять процедуру желательно на каждом ТО параллельно замене масла и фильтров (через 10 тыс. км) или через раз (20 тыс. км.).

Такой подход позволит избежать критического засорения, в результате которого картерные газы попросту выдавят щуп и погонят  масло из двигателя. Также чистота системы будет способствовать нормальному процессу смесеобразования, что отразится на приемистости агрегата, расходе горючего и смазки.

Напоследок отметим, что система вентиляции давно уже перестала являться решением только для снижения давления в картере. Сегодня данная схема является одним из эффективных инструментов для повышения общей экологичности  двигателя наравне с системой EGR и установкой катализатора в выпуске. По этой причине современные производители автомобилей продолжают активно использовать и совершенствовать данное решение.

Другие статьи по устройству двигателя

Вентиляция картера двигателя – что это такое и почему она так важна для мотора | Автолюбитель со стажем

Источник: Avtoyoutubb.ru

Сегодня поговорим о важной системе автомобиля – вентиляции картерных газов двигателя. Некоторые называют ее «легкими» мотора, по мне – анальное отверстие. Почему? – Потому что если за ней не следить, то силовому агрегату, каким бы он не был современным, будет плохо. Сравнимо с вздутием живота у человек, эта проблема тоже может «делать» мозг, если ее не устранять.

Описание устройства, назначения и принципа работы системы вентиляции картерных газов

Описание устройства, назначения и принципа работы системы вентиляции картерных газов

Разберем, что это такое и почему она так важна для машины. Что происходит, если запустить ее, не следить за ее работоспособностью. Подробно расскажу, какую роль играет в системе клапан картерных газов.

Что это такое

Во время работы двигателя внутреннего сгорания в камере образуется большое давление. Часть выхлопных газов «прорывается» в зазоре между поршнем и стенкой цилиндра. Они попадают в картер двигателя.

Многие возразят. На поршнях есть компрессионные и маслосъемные кольца, которые должны препятствовать этому. Но зазоры все равно существуют. По мере износа поршневой группы это расстояние увеличивается. Особенно это сильно проявляется у автомобилей с пробегом.

Кроме выхлопа в картер могут попасть пары бензина или само топливо, если дает сбой топливная система или зажигание. Вентиляция картерных газов служит для выведения продуктов сгорания топливно-воздушной смеси.

Что такое система вентиляции картерных газов на атмосферном моторе

Что такое система вентиляции картерных газов на атмосферном моторе

Какие проблемы могут возникнуть

  • Газы смешиваются с маслом. Оно меняет свои физические свойства. Это негативно скажется на ресурсе мотора;
  • Внутри двигателя создается избыточное давление. Это приводит к «выдавливанию» прокладок, сальников. Где есть слабые места в уплотнениях, там будут подтеки масло, масляное запотевание.

Часто на старых авто можно заметить потеки через сальник коленвала, прокладку клапанной крышки. В худших случаях, давление приподнимает масляный щуп.

Поэтому, мы должны удалять эти газы из картера двигателя. Если у вас раздуло живот, вам кажется, что сейчас лопните. Так же и мотор. Ему нужно «пропердеться», извините за выражение. Если он этого не сделает, то вы потратитесь на ремонт и постоянную доливку масла.

Конструкция

В современных автомобилях система вентиляции картерных газов имеет более сложное устройство. Она состоит:

  • Патрубков, шланг;
  • Маслоотделителя;
  • Клапана.

Маслоотделитель

Предназначен для отделения паров масла от газов. Это нужно, чтобы не засорять впускной коллектор, его элементы маслом. Тем более, попадание его в цилиндры во время сгорания топлива ничего хорошего не принесет, нарушается качество топливной смеси и т.д.

Бывают двух типов:

  • Тангенциальный или центробежного типа;
  • Лабиринтовый.

Первый тип имеет форму конуса или цилиндра. Имеет два патрубка вверху и один внизу. В верхней части к маслоотделителю подсоединяются шланги с картера двигателя к одному входному штуцеру. Второй выходной – это выход, к нему крепится шланг, отводящий газы без масляных паров к клапану вентиляции. Нижний патрубок – слив отделенного масла в маслоприемник (картер).

Маслоотделитель системы вентиляции картера центробежного типа

Маслоотделитель системы вентиляции картера центробежного типа

Принцип работы

Картерные газы поступают в маслоотделитель во входной патрубок. В корпусе им задается тангенциальное движение, они закручиваются по спирали относительно центральной оси отделителя. За счет центробежных сил и того, что масло тяжелее газа, первое оседает на стенках прибора. Газы поднимаются вверх и через выходной штуцер идут дальше по системе. Масло стекает вниз, возвращаясь в мотор.

Клапан вентиляции картерных газов

Он нужен для контроля подачи выхлопных газов из картера во впускной коллектор двигателя. Так как там образуется большое разряжение, то через систему патрубков может создаваться вакуум в картере двигателя. Значит, еще больше газов будут пробиваться в картере. Плюс ко всему, вероятность «засосать» пары топлива в картер увеличивается в разы.

Клапан вентиляции картерных газов

Клапан вентиляции картерных газов

Принцип работы

Клапан, в зависимости от нагрузки двигателя, открывается, при маленьком разряжении в коллекторе и закрывается при большом. Давление в картере мотора повышается, клапан приоткрывается. Газы «высасываются» во впуск, снижая давление. Если создается вакуум, то клапан закрывается, перекрывая отсос газов из картера во впускной коллектор. Так регулируется подача выхлопных газов через систему вентиляции картера двигателя, поддерживается небольшое разряжение. Более подробно смотрите на видео:

Как проверить?

Первый способ простой – визуальный. Если появились подтеки масла, запотевания в местах сальниковых уплотнителей, пора проверять систему вентиляции картера.

Второй способ. Открываем крышку маслозаливной горловины. Запускам двигатель и прикладываем ладонь к ней. Если чувствуется рукой повышенное давление, то система дает сбой. В печальных случаях можно наблюдать сизый дым из горловины. Если клапан вентиляции заклинил в открытом положении, то слышно шипящий звук или присасывается ладонь, то есть через нее засасывается воздух в картер ДВС. Такой же эффект можно наблюдать, если вытянуть щуп проверки уровня масла.

Проверяем работу системы вентиляции картерных газов через маслозаливную горловину | Источник: zen.yandex.ua

Проверяем работу системы вентиляции картерных газов через маслозаливную горловину | Источник: zen.yandex.ua

Как ремонтировать

В старых отечественных машинах для решения проблемы заводом устанавливался так называемый «сапун». Он был прямоточного, постоянного действия. Нужно было просто следить за его частотой. Периодически разбирать конструкцию и промывать от масляного нагара.

Система вентиляции картера мотора на отечественных автомобилях с сапуном

Система вентиляции картера мотора на отечественных автомобилях с сапуном

Современные автомобили не далеко ушли в плане обслуживания системы. Необходимо периодически проверять ее работу, как описано выше. При проблемах, сбоях чистим все элементы. Они, в большинстве случаев съемные, можно промыть бензином, высушить и установить на место.

Клапан вентиляции картерных газов на многих моделях ремонтопригодный. Разбираем, проверяем, почему он клинит. Если «зарос» масляными отложениями, то промываем. Если есть механические повреждения, то меняем.

Вывод

Эта система очень важна для корректной работы двигателя автомобиля. Её неисправность влечет повреждением любых уплотнительных сальников, резинок, течью масла. Поэтому необходимо следить за ее работоспособностью. Тем более, «ухаживать» за ней не составляет больших трудностей.

Хочу отметить, что принцип работы и конструкция системы вентиляции картерных газов атмосферных MPI двигателей отличается от турбированных. Если Вам это интересно, то отдельно напишу обзор на эту тему. Пишите об этом в комментариях, жду обратной связи с Вами.

Всем удачи на дорогах!

Очистка системы вентиляции картера

Как очистить систему вентиляции картера?

По существующим требованиям к токсичности современные двигатели оборудуют системой принудительной вентиляции картера, направляющей картерные газы во впускную систему. Наиболее эффективной, но более сложной является схема, при которой воздух в картер проходит через отдельный воздушный фильтр.

На бензиновых двигателях при малых нагрузках часть картерных газов, разбавленных воздухом, поступает в воздушный фильтр за фильтрующим элементом, а другая часть через регулирующий золотник или жиклер подается в задроссельное пространство.

Большинство современных дизелей выпускается фактически только с системой всасывания картерных газов во впускной трубопровод. Количество картерных газов, поступающих в камеру сгорания, зависит, главным образом, от состояния цилиндропоршневой группы.

Однако при увеличении сопротивления воздушного фильтра выше нормы и при износе сальников добавляется воздух с пылью, поступающий через них в картер. Это приводит к увеличению абразивного износа. Поэтому особенно важно следить за показаниями индикатора засоренности воздушного фильтра, которым, как правило, оборудуются двигатели большого литража, и своевременно фильтр. Кроме того, необходимо систематически проводить обслуживание системы вентиляции картера (промывку каналов, дозирующих элементов, клапана).

Необходимо иметь в виду, что при износе цилиндропоршневой группы и уплотнений стеблей впускных клапанов увеличивается попадание паров масла в камеру сгорания.

Это существенно повышает выброс канцерогенных веществ с отработавшими газами. Поэтому двигатели, оборудованные системой принудительной вентиляции картера, при повышенном угаре масла необходимо своевременно отправлять в ремонт. Хотя операция по очистке вентиляции картера и маслоотделителя входит в регламентные работы по техобслуживанию автомобиля, многие владельцы пренебрегают ею. А причина всех бед заключается именно в нарушенной вентиляции и скапливающемся при больших минусовых значениях конденсате в патрубках этой системы.

Как самостоятельно провести процедуру очистки вентиляции картера? Вначале демонтируйте систему:

  • Для безопасности проведения работ отсоедините клеммы АКБ
  • Снимите патрубок воздухозаборника
  • Отверните саморез и снимите кожух привода дроссельной заслонки
  • Отсоедините разъемы от форсунок и отведите кабель с разъемами в сторону
  • Открутите болты, крепления масломерного щупа и кронштейна поддержки впускного коллектора
  • Вытащите трубку масломерного щупа из корпуса двигателя (по направлению вверх)
  • Снимите крышку рампы, потянув ее резко вверх
  • Отсоедините топливопровод от топливной рампы
  • Ослабьте хомут крепления “хобота” от корпуса дроссельной заслонки и отсоедините его
  • Ослабьте хомут крепления патрубка клапана ХХ к хоботу или к корпусу воздушного фильтра и отсоедините патрубок
  • Отсоедините разъем клапана ХХ, снимите трос привода дроссельной заслонки
  • Ослабьте хомут шланга вентиляции картера, снимите шланг со штуцера клапанной крышки
  • Открутите и выньте верхние 4 болта крепления впускного коллектора.
  • Ослабьте нижние 5 болтов крепления впускного коллектора (но не выкручивайте их полностью)
  • Снимите впускной коллектор в сборе с рампой и форсунками по направлению вверх
  • Отсоедините, ослабив хомуты, шланги вентиляции картера от коробки маслоотделителя
  • Открутите два болта и отсоедините коробку маслоотделителя от блока двигателя
  • Осмотрите все снятые детали, промойте их, удалите “замазку” и снова промойте

При сильном загрязнении специалисты рекомендуют заменить маслоотделитель, так как отложения смыть сложно, а в дальнейшем они провоцируют загрязнение системы. Обязательно следует проверить состояние шлангов вентиляции картера и пламягасителя. При закоксованности дроссельной заслонки есть смысл ее демонтировать и промыть весь узел.

Сборка системы вентиляции:

  • Перед сборкой системы замените уплотнительные кольца маслоотделителя и смажьте уплотнения моторным маслом
  • Установите маслоотделитель на блок двигателя и закрепите его болтами
  • Затяните болты до момента 2,0 кгс. м, нижний болт заверните вручную
  • Если при затяжке маслоотделитель смещается или перекашивается, следите за тем, чтобы уплотнения не сошли с шеек на маслоотделителе
  • Оденьте шланги на штуцеры маслоотделителя (не забудьте надеть новые хомуты на шланги)
  • Ориентируйте шланги таким образом, чтобы они без надломов одевались при финишном монтаже на противоположные штуцеры.
  • Затяните хомуты на штуцерах
  • Если требуется замена прокладки впускного коллектора, лучше поменять ее на оригинальную
  • Выкрутите нижние 5 болтов крепления впускного коллектора.
  • Поменяйте прокладку впускного коллектора на новую
  • Наживите на 5-6 оборотов нижний ряд болтов крепления впускного коллектора
  • Пропустите шланг вентиляции (если он есть) между вторым и третьим воздушными каналами коллектора
  • Осторожно, не повредив прокладку, наденьте впускной коллектор на нижний ряд болтов крепления
  • Затяните болты крепления коллектора 2,0 кгс. м.
  • Соберите топливную магистраль и затяните первую ступень на 1,0 кгс.м., вторую ступень доверните на 75 град.
  • Заверните болт крепления нижнего кронштейна поддержки впускного коллектора
Некоторые “умельцы” вообще выбрасывают этот кронштейн как лишнюю деталь. Но этого делать категорически нельзя, так как вес коллектора достаточно большой и со временем он начнет “болтаться”, появится подсос воздуха после массметра, начнут “прыгать” обороты на ХХ от 600-1500 об. и т.д.
  • Устанавите трубку масломерного щупа и прикрутите кронштейн крепления масломерного щупа к коллектору
  • Соедините все патрубки, оденьте “хобот” на корпус дроссельной заслонки
  • Затяните все хомуты и проверьте прочность крепления всех элементов
  • Подключите разъемы к форсункам и клапану ХХ.
  • Проверьте правильность сборки еще раз, подключите АКБ и запустите двигатель

Системы смазки и вентиляции картера – Основные средства

А. Дмитриевский, канд. техн. наук

Старая истина, гласящая «не подмажешь – не поедешь», в полной мере распространяется и на дизеля. От состояния систем смазки и вентиляции картера, а также правильного выбора моторного масла зависят не только надежность и долговечность двигателя, но и пусковые качества, его топливная экономичность, а также токсичность выхлопа.

Система смазки

Главная задача системы смазки – создать для уменьшения износа и облегчения движения между трущимися поверхностями масляный слой. Образующее его масло кроме своей главной задачи удаляет из трущейся пары посторонние частицы и продукты износа, предотвращает коррозию деталей, охлаждает трущиеся поверхности, а в некоторых двигателях используется в качестве теплоносителя и охлаждает днище поршня.

В большинстве двигателей грузовых автомобилей масло в основные узлы кривошипно-шатунного и газораспределительного механизмов подается под давлением. Часть поверхностей трения смазывается разбрызгиванием. Основная часть масла проходит через подшипники коленчатого вала (до 80% в новых двигателях и до 96% – в изношенных). Чаще всего используется параллельный подвод масла к подшипникам коленчатого вала.

Схемы масляных насосов:

а – с внешним эвольвентным зацеплением; б – с внутренним эпициклоидальным зацеплением; в – с внутренним эвольвентным зацеплением

Как правило, двигатели грузовых автомобилей имеют двухсекционные шестеренные масляные насосы. Основная секция подает масло к подшипникам, а дополнительная – используется для прокачки масла через теплообменник, центрифугу и для охлаждения поршней. Шестерни насосов могут иметь как внешнее, так и внутреннее – эпициклоидальное или эвольвентное – зацепление. Насосы с внутренним зацеплением более сложны в производстве, их привод требует повышенных затрат мощности, однако имеют меньшие габариты и более низкий уровень шума, а износ их шестерен меньше сказывается на производительности.

Производительность насоса выбирается из условия обеспечения заданного давления в системе смазки даже при перегреве, а также получения необходимого теплоотвода. У новых двигателей масляный насос должен иметь двух- или даже трехкратный запас по производительности, чтобы обеспечить надежную работу системы смазки при износе деталей насоса, вкладышей коренных и шатунных подшипников, а также шеек коленчатого и распределительного валов.

Охлаждение поршней особенно важно в двигателях с высокой степенью наддува и при расположении камеры сгорания в днище поршня. Реализуется оно чаще всего с помощью нескольких типовых схем. Наиболее простая, но зато и наименее эффективная – подача масла из неподвижных распылителей, установленных в нижней части цилиндра. Другой способ – подача масла по сверлению в шатуне в его верхнюю головку и через установленный в ней распылитель – на днище поршня. Но наиболее эффективна подача масла через отверстие в шатуне и поршневой палец в полость охлаждения, выполненную в днище поршня. Для ее получения днище делают съемным, или же заливают в него трубку или специальную вставку. Такое охлаждение поршня требует и более интенсивного охлаждения масла.

Основная неисправность системы смазки – снижение давления. Оно может возникнуть из-за износа подшипников – чаще всего коренных на коленчатом валу, залегания клапанов системы в открытом состоянии, износа шестерен насоса. Каждая из перечисленных причин предполагает серьезный ремонт, но зачастую дело обходится и без него.

Причиной уменьшения давления в системе смазки может быть снижение вязкости масла из-за перегрева или попадания конденсата топлива. Эта опасность увеличивается при коротких поездках зимой на не полностью прогретом двигателе. Так, при специальных испытаниях на коррозионный износ, проводившихся на автомобиле с бензиновым двигателем, за одну неделю уровень масла в картере двигателя увеличивался на 1…1,5 литра. Чтобы «выпарить» бензин и восстановить исходную вязкость масла, приходилось проезжать несколько сот километров с максимальными скоростями. Для дизелей подобная опасность намного меньше, зато и «выпарить» дизельное топливо из масла практически невозможно.

Уход за системой смазки предельно прост: достаточно своевременно менять масло и фильтры, а также регулярно промывать двигатель. И единственная сложность состоит в периодичности смены масла. А она определяется не только особенностями двигателя, но и маркой используемого масла. Их в последние годы появилось очень много – отечественных и импортных. Вместе с ними возникла масса вопросов о возможности и целесообразности их применения в наших условиях.

Моторные масла

Качество масла, а следовательно, и его стоимость, определяются количеством присадок, его основой, степенью очистки. Наибольшее распространение сегодня имеют минеральные масла, основу которых составляет продукт прямой перегонки нефти. Для получения нужных свойств в основу вводится комплекс присадок. Он тщательно выверяется и балансируется изготовителями масел, а потому к различным присадкам и добавкам, кои следует лить в двигатель самому потребителю, надлежит относиться весьма осторожно.

Особое место среди присадок занимают металлоплакирующие (МП). В результате трения возникает разность потенциалов и ионы способствуют наращиванию слоя присадки на изношенных поверхностях, уменьшая зазор между трущимися парами. Это увеличивает ресурс двигателя, снижает угар масла, улучшает его экономические, мощностные и экологические показатели. Необходимо иметь в виду, что заметный эффект от добавки МП начинает проявляться лишь через десятки тысяч километров. Учитывая это, применение такого рода присадок для двигателей с повышенным расходом масла нецелесообразно, так как они выносятся из двигателя вместе с маслом, не успевая создать защитный слой.

Поршни дизелей с охлаждением днища маслом:

а – со съемным днищем; б – с трубкой, заливаемой в днище; в – со вставкой, заливаемой в поршень

Последнее время все большее распространение получают синтетические масла, основа которых создана искусственно. Они обладают хорошими вязкостными характеристиками, снижают износ двигателя, способны долго работать без смены. Однако высокая стоимость этих масел ограничивает их применение.

Целесообразность использования определяется в каждом конкретном случае в зависимости от степени износа двигателя и соответственно угара масла, а также установленной периодичности технического обслуживания. При повышенном расходе масла приходится постоянно доливать его, поэтому применение более дорогого масла приведет к неоправданным затратам. Использование масел, обеспечивающих увеличенный пробег до его смены, также не всегда целесообразно. Периодичность замены масла согласована с периодичностью обслуживания автомобиля в целом. Поэтому менять масло нужно либо во время очередного ТО, либо проводить дополнительное обслуживание, что для большинства фирм неприемлемо.

Свойства отечественных моторных масел характеризуются прежде всего величиной вязкости при 100°С и 0°С (для некоторых масел – при минус 18°С) и индексом вязкости – интенсивностью изменения вязкости при изменении температуры.

По эксплуатационным свойствам отечественные (согласно действующему стандарту) масла делятся на несколько групп: В1 – среднефорсированные бензиновые двигатели, В2 – среднефорсированные дизели, В – универсальное масло для среднефорсированных двигателей, Г1 – высокофорсированные бензиновые двигатели, Г2 – высокофорсированные дизели без наддува, Г – универсальное масло высокофорсированных двигателей, Д – высокофорсированные дизели с наддувом.

Масла зарубежного производства и некоторые новейшие отечественные классифицируются по системам SAE J-300 и АСЕА (Ассоциация европейских производителей автомобилей). У летних масел SAE 20, 30, 40, 50, 60 кинематическая вязкость при 1000С изменяется соответственно от 5,6 до 21,9 м2/с. В обозначении зимних масел добавляется буква W: SAE 0W, 5W, 10W, 15W, 20W, 25W. Их кинематическая вязкость при 100°С находится соответственно в пределах от 3,8 до 9,3 мм2/с.

Температурная зона применяемости каждой из этих марок определяется минимальной температурой проворачиваемости двигателя стартером ( от –30°С для 0W до –5°С для 25W).

Широкое распространение получили всесезонные масла, имеющие более пологую вязкостную характеристику в зависимости от температуры масла. Низкая вязкость при отрицательной температуре обеспечивает зимний пуск двигателя. При высокой температуре необходимая вязкость поддерживается загущающими присадками. Для этих масел к обозначениям аналогичным для зимних масел добавляются цифры справа (от 20 до 50), характеризующие «горячую вязкость».

Применимость импортных масел для тех или иных двигателей обозначается по классификации API (Американский институт нефти) или АСЕА, а зачастую и по обеим. По API для дизельных двигателей применяют масла категории С, для бензиновых -– категории S. Вторая буква характеризует уровень эксплуатационных свойств и их назначение: Е – дизели грузовых автомобилей с невысокой литровой мощностью, F – дизели легковых автомобилей и грузовых автомобилей выпуска до 1994 года и бензиновые двигатели, G – современные дизели с высокой литровой мощностью и бензиновые двигатели выпуска до 1993 года, Н – бензиновые двигатели выпуска до 1996 года и J – современные бензиновые двигатели. Масла с цифрой 2 предназначены для двухтактных двигателей. Универсальные масла (для дизелей и бензиновых двигателей) имеют двойное обозначение (например, API SG/CD).

При классификации по АСЕА первая буква обозначает тип двигателя: А – бензиновые, В – дизели легковых автомобилей и Е – дизели грузовиков. Следующая далее цифра характеризует моющие, противозадирные способности и вязкостные свойства. Наиболее высокие качества имеют масла категории 3. Например, категория Е3-96, кроме противоизносных свойств и предотвращения образования нагара на поршне обеспечивает сохранение вязкостных характеристик при высокой температуре и способность диспергировать сажу.
Этими основными сведениями о маслах мы и ограничимся, поскольку при существующем обилии марок выбор масла – скорее искусство, чем наука. И единственный бесспорный совет – опирайтесь на здравый смысл.

Вентиляция картера

По существующим требованиям к токсичности современные двигатели оборудуют системой принудительной вентиляции картера, направляющей картерные газы во впускную систему. Наиболее эффективной, но более сложной является схема, при которой воздух в картер проходит через отдельный воздушный фильтр. На бензиновых двигателях при малых нагрузках часть картерных газов, разбавленных воздухом, поступает в воздушный фильтр за фильтрующим элементом, а другая часть через регулирующий золотник или жиклер подается в задроссельное пространство.

Схема вентиляции картера дизеля:

1 – крышка фильтра системы вентиляции картера; 2 – мембрана; 3 – пружина; 4 – крышка клапана; 5 – шланг отвода картерных газов; 6 – трубка слива масла; 7 – блок-картер; 8 – крышка головки цилиндров; 9 – штуцер; 10 – впускной трубопровод

Большинство современных дизелей выпускается фактически только с системой всасывания картерных газов во впускной трубопровод. Количество картерных газов, поступающих в камеру сгорания, зависит главным образом от состояния цилиндропоршневой группы. Однако при увеличении сопротивления воздушного фильтра выше нормы и при износе сальников добавляется воздух с пылью, поступающий через них в картер. Это приводит к увеличению абразивного износа. Поэтому особенно важно следить за показаниями индикатора засоренности воздушного фильтра, которым, как правило, оборудуются двигатели большого литража, и своевременно заменять воздушный фильтр. Кроме того, необходимо систематически проводить обслуживание системы вентиляции картера (промывку каналов, дозирующих элементов, клапана).

Необходимо иметь в виду, что при износе цилиндропоршневой группы и уплотнений стеблей впускных клапанов увеличивается попадание паров масла в камеру сгорания. Это существенно повышает выброс канцерогенных веществ с отработавшими газами. Поэтому двигатели, оборудованные системой принудительной вентиляции картера, при повышенном угаре масла необходимо своевременно отправлять в ремонт.

Как работает система принудительной вентиляции картера (PCV)?

Если вы не настоящий энтузиаст, то просто увидев фразу “положительная вентиляция картера”, вероятно, у вас заболит голова, потому что она звучит, ну, сложно. Но на самом деле не все так сложно. Или, по крайней мере, это не должно казаться сложным после того, как мы закончили объяснять вам это. Но для этого нам нужно дать вам краткий курс повышения квалификации по тому, как работают двигатели внутреннего сгорания, установленные в большинстве автомобилей.Хорошо — раз, два, три, вперед!

Двигатель внутреннего сгорания состоит из ряда полых цилиндров, в каждом из которых находится подвижный поршень, предназначенный для скольжения внутри него вверх и вниз. Смесь воздуха и бензина прокачивается через систему труб, называемую впускным коллектором, через впускной клапан (или клапаны) каждого цилиндра, где искра от свечи зажигания вызывает взрыв смеси в открытом пространстве в верхней части цилиндра, называемом камера сгорания. Давление от этого взрыва толкает поршень в цилиндре вниз, где он заставляет коленчатый вал вращаться.Вращение коленчатого вала не только толкает поршень обратно в цилиндр, чтобы он мог сделать все это снова, но также вращает шестерни в трансмиссии автомобиля, которые в конечном итоге заставляют автомобиль двигаться. Тем временем поднимающийся поршень выталкивает воздух и газ, оставшиеся после взрыва, обратно из цилиндра через выпускной клапан.

Однако — и здесь в дело вступает вентиляция картера — некоторое количество этой смеси воздуха и бензина втягивается поршнем вниз и просачивается через поршневые кольца в картер, который является защитной крышкой, изолирующей коленчатый вал. .Этот выходящий газ называется прорывом картерных газов, и он неизбежен. Это также нежелательно, потому что несгоревший бензин в нем может засорить систему и вызвать проблемы в картере. До начала 1960-х эти картерные газы удалялись, просто позволяя воздуху свободно циркулировать через картер, унося газы и выпуская их в виде выбросов. Затем, в начале 1960-х годов, была изобретена принудительная вентиляция коленчатого вала (PCV). Сейчас это считается началом контроля автомобильных выбросов.

Принудительная вентиляция картера включает рециркуляцию этих газов через клапан (называемый соответственно клапаном PCV) во впускной коллектор, где они закачиваются обратно в цилиндры для еще одного выстрела при сгорании. Не всегда желательно иметь эти газы в цилиндрах, потому что они, как правило, состоят в основном из воздуха и могут сделать газовоздушную смесь в цилиндрах слишком бедной, то есть слишком бедной бензином, для эффективного сгорания. Таким образом, картерные газы следует перерабатывать только тогда, когда автомобиль движется на малых скоростях или работает на холостом ходу. К счастью, когда двигатель работает на холостом ходу, давление воздуха во впускном коллекторе ниже, чем давление воздуха в картере, и именно это более низкое давление (которое иногда приближается к чистому вакууму) всасывает картерные газы через клапан PCV обратно в прием.Когда двигатель набирает обороты, давление воздуха во впускном коллекторе увеличивается, а всасывание замедляется, уменьшая количество картерных газов, рециркулируемых в цилиндры. Это хорошо, потому что картерные газы не нужны, когда двигатель разгоняется. На самом деле, когда автомобиль разгоняется до нужной скорости, давление во впускном коллекторе может фактически стать выше, чем давление в картере двигателя, потенциально заставляя картерные газы возвращаться в картер. Поскольку весь смысл принудительной вентиляции картера заключается в том, чтобы не допустить попадания этих газов в картер, клапан PCV предназначен для закрытия, когда это происходит, и блокирования обратного потока газов.

Закрытая вентиляция картера: что это такое и для чего она служит?

Текст и фотографии Стива Д’Антонио
Авторские права: декабрь 2013 г.

Пятнадцать или более лет назад это то, что обычно называли «системой вентиляции картера». Банка с апельсиновым соком на самом деле является опцией, она была добавлена ​​владельцем судна для улавливания конденсирующихся паров масла, которые выходят из этого шланга. Большинство агрегатов представляли собой просто шланг, проложенный от клапанной крышки вниз сбоку двигателя, который при нормальных обстоятельствах выделял пары воды и масла, а иногда и капли масла.

Когда я был подростком, помогая соседу работать на его лодке, малолитражке с кормовым приводом, я вспоминаю свое первое знакомство с системой вентиляции картера двигателя. Эта лодка повидала тяжелую жизнь, и двигатель, прежде чем его окончательный ремонт, был, конечно, уставшим. Пара шлангов, проложенных от верхней части крышек клапанов на этом восьмицилиндровом двигателе к воздухозаборнику карбюратора, испускала постоянный поток «пара» и эмульгированной масляной пены, которые в конечном итоге загрязнили карбюратор и впускной коллектор.В конце концов я узнал, что это верный признак того, что поршневые кольца изношены и двигатель нуждается в ремонте.

Традиционная система вентиляции картера бензинового двигателя V-8. Шланги от каждой клапанной крышки направляют картерные газы в пламегаситель, а оттуда в карбюратор. Перегородки в крышках клапанов уменьшили, но не устранили поток масляных паров, попадающих в воздухозаборник.

За прошедшие годы системы вентиляции картера двигателя как автомобильных, так и судовых двигателей приобрели множество форм.Под термином «вентиляция картера» понимают вентиляцию и удаление газов, образующихся в результате естественного процесса, происходящего практически во всех двигателях внутреннего сгорания, газовых и дизельных. Камера сгорания, пространство, расположенное между верхней частью поршня, часто называемой головкой, и неподвижной головкой цилиндра, содержит интенсивное давление горящего топлива, пламени и сажи, а также сжатого воздуха, топливного тумана и выхлопных газов.

Послепродажные системы вентиляции картера, подобные показанной здесь, теперь широко распространены, многие из них поставляются производителями двигателей в качестве оригинального оборудования.Синий шланг в нижней части сливает слившееся масло обратно в масляный поддон.

Этот воздушный фильтр, являющийся частью вторичной системы вентиляции картера, пропитан маслом и давно нуждается в обслуживании, и то же самое, вероятно, относится и к двигателю, который он обслуживает.

 Все или большинство из этих компонентов процесса внутреннего сгорания содержатся в камере сгорания благодаря уплотнению, созданному между поршнем и стенкой цилиндра с помощью ряда поршневых колец. Удивительно, если задуматься об этом, но для масла размером в несколько микрон, которое остается на стенках цилиндра, «уплотнение» достигается полностью за счет контакта металла с металлом, и этот металл движется с невероятной скоростью, и непрерывно. Если бы не масло, трение быстро плавило бы и сплавляло кольца к стенкам цилиндра, что иногда и происходит в случае неисправности смазки.

Кольца очень твердые, часто из хромированной стали или чугуна, пружинные устройства, они имеют С-образную форму и концы почти соприкасаются при установке на поршень и в конечном итоге соприкасаются при нагреве, что компенсирует разницу в диаметре между внутренней частью цилиндра и внешней частью поршня.Кольца удерживают подавляющее большинство газов, сажи, топлива и т. д., поскольку они движутся вдоль стенки цилиндра с ослепляющей скоростью от 20 до 40 футов в секунду при интенсивных температурах, которые могут достигать 1000 ° F, и давлении более 600 фунтов на квадратный дюйм.

Изношенные, сломанные или иным образом поврежденные поршневые кольца могут быть источником чрезмерного давления в картере. Несмотря на то, что они металлические, они обеспечивают превосходное уплотнение между поршнем и стенкой цилиндра. Два верхних кольца содержат компрессию цилиндра, нижние кольца с пружинным устройством предназначены для удаления масла со стенки цилиндра при ходе поршня вниз.

Даже на исправном двигателе, не подверженном чрезмерному износу, некоторые газы, содержащиеся в камере сгорания, неизбежно просачиваются или «продуваются» поршневыми кольцами. Эти газы, как только они проходят через кольца и попадают в картер («корпус» двигателя), называются продувкой по . В совокупности прорывные газы включают сажу или твердые частицы, водяной пар, несгоревшее топливо и побочные продукты выхлопа, такие как двуокись углерода, окись углерода и оксиды азота, и это лишь некоторые из них.

Борьба с прорывом, даже в обычном количестве, на протяжении многих лет принимала несколько различных форм. В некоторых случаях и даже в последнее время его просто выбрасывали в атмосферу, известную как открытая вентиляция картера, что на лодке означает в машинное отделение. Этот тип шланга вентиляции картера обычно змеится по бокам двигателя к трюму, откуда в идеале выбрасывается небольшое количество газа, масла и водяного пара.

Эта установка системы вентиляции картера представляет собой добрые намерения с плохим исполнением.Масляные пары, слипшиеся внутри черной канистры, должны быть отведены обратно в масляный поддон.

В большинстве случаев он направляется из картера двигателя через шланг или шланги во впускной коллектор, закрытую вентиляцию картера или CCV, где он проглатывается и «сжигается» двигателем в процессе своего рода рециркуляции, а затем выбрасывается вместе с выхлоп.

Эффект «Stanley Steamer», проявляемый этим отсоединенным шлангом вентиляции картера, является явным признаком избыточного давления.

Это несколько неуместно, поскольку воздухозаборники двигателя оснащены эффективными и дорогими воздушными фильтрами, которые предназначены для предотвращения попадания загрязняющих веществ в двигатель, а система вентиляции картера отправляет загрязняющие вещества обратно в двигатель. Однако в целом для двигателя, кольца которого не изношены, уровень загрязнения относительно невелик. Большинство систем вентиляции картера включают перегородки, через которые должны проходить газы и пары, улавливая часть паров масла и возвращая их в картер.Однако эти перегородки далеки от совершенства, и в зависимости от двигателя и условий, в которых он работает, масляные пары попадают в двигатель и сгорают. Это создает избыточное накопление сажи и углерода в камере сгорания, а также в выхлопных газах, которые остаются в кильватерной струе судна.

Какими бы ценными они ни были, неоригинальные системы вентиляции картера эффективны только при правильной установке. Это не так, его внешний конец опускается вниз, мешая правильному сливу масла.

Качество и эффективность систем вентиляции картера варьируется от примитивных, шлангов, ведущих в трюм, до сложных, пригодных для обслуживания и контролируемых перегородок. Цели последней закрытой системы многочисленны. Во-первых, для «рециркуляции» газов и несгоревшего топлива, и во-вторых, для предотвращения выхода этих газов в атмосферу/машинное отделение. Эти побочные продукты не только делают машинное отделение жирным или закопченным, но и вредны для окружающей среды.

Контрольные признаки избыточного давления в картере часто видны, если знать, что искать.В некоторых случаях кажущаяся простой утечка масла на самом деле является результатом давления, проталкивающего масло через уплотнения или прокладки. Хронические утечки из картера или клапанной крышки, которые вновь появляются после ремонта, также являются признаком потенциального избыточного давления.

В-третьих, регенерация масла путем превращения паров масла обратно в жидкость и последующего направления их обратно в картер двигателя, чтобы они могли снова смазывать двигатель, а не сжигаться в процессе сгорания.

Большинство современных судовых дизельных двигателей оснащены той или иной формой закрытой вентиляции картера, некоторые из которых разработаны производителем двигателя специально для этого двигателя, в то время как другие являются готовыми запатентованными закрытыми системами вентиляции картера. Последние часто включают в себя больше функций, большую эффективность и удобство обслуживания, а также более сложные системы рециркуляции масла, которые особенно хороши для превращения паров масла обратно в жидкость. Некоторые устройства включают окно монитора, которое предупреждает пользователя об ограничении и необходимости очистки или замены картриджа или коалесцирующего элемента, а также другой индикатор, который предупреждает пользователя о необходимости замены самого элемента воздушного фильтра.

Дополнительным преимуществом многих систем вентиляции картера является добавление вакуумного монитора воздушного фильтра, который предупреждает оператора о необходимости замены элемента.Такие мониторы фильтров могут быть добавлены ко многим корпусам воздушных фильтров, даже к тем, которые не получают преимуществ от систем вентиляции картера вторичного рынка.

Манометр с нагрузочной трубой иногда используется механиками для проверки давления как в картере, так и в выхлопной системе.

Хотя это не является необходимостью само по себе, большинство двигателей и машинных отделений, как старых, так и новых, выиграют от установки запатентованной закрытой системы вентиляции картера, и многие производители двигателей теперь включают готовые бренды в качестве стандартного оборудования.Они могут уменьшить накопление углерода в камерах сгорания и снизить расход масла, а также помогают поддерживать эффективность двигателя.

Потенциальный источник повышенного давления в картере двигателя, который часто упускают из виду, — утечки через уплотнения турбонагнетателя. Следует проверить, прежде чем предположить, что высокое давление является результатом другого внутреннего износа или повреждения двигателя.

Важно отметить, что закрытая система вентиляции картера не является лекарством от чрезмерного продувки или давления в картере.Если двигатель изношен, а выбросы загрязняют воздушный фильтр и впускной коллектор маслом или пенистым, растопленным молочным коктейлем, то пришло время посетить механика или, возможно, восстановить или заменить двигатель.

Установка CCV на двигатель в таком состоянии равносильна балансировке лысых шин. Давление в картере может легко измерить механик. Этот тест выполняется с помощью манометра, когда двигатель находится под нагрузкой (он не может быть точно выполнен в доке).Этот тест следует проводить при наличии избыточного продувки, а также во время осмотра перед покупкой, он может дать представление о рабочем состоянии двигателя. В дополнение к изношенным поршневым кольцам или застекленным стенкам цилиндра избыточное давление в картере может также быть результатом негерметичных уплотнений турбонагнетателя, из-за которых выхлопные газы могут просачиваться в картер через трубопровод возврата масла. Если выявлено высокое давление в картере, следует изучить все эти возможности.

Картерные манометры также доступны с аналоговым циферблатом, как показано здесь.Типичной единицей измерения для этих манометров и манометров с провисающей трубкой являются дюймы водяного столба. У этого есть диапазон 0-10. Хотя это зависит от производителя двигателя, максимально допустимое давление в картере в четыре дюйма водяного столба не является чем-то необычным.

И последнее замечание по поводу CCV: крайне важно, чтобы они были установлены правильно и в соответствии с инструкциями производителя. Неправильно установленная система вентиляции картера может принести больше вреда, чем пользы, среди прочего, позволяя нефильтрованному воздуху попадать в двигатель или, в некоторых случаях, позволяя всасывать большое количество масла в воздухозаборник.

Системы вентиляции картера далеко не настроишь и не забудешь, за ними нужно регулярно следить и периодически обслуживать. Заблокированная или загрязненная вентиляция картера может привести к утечке масла, а также к повреждению уплотнений коленчатого вала.

В зависимости от агрегата некоторые производители систем вентиляции картера призывают пользователей быть бдительными при выпуске масла, как показано здесь, в то время как другие полагаются на окно, в которое вставляется красная втулка, если агрегат выходит из строя. ограниченный.

Если ваше судно оснащено закрытой системой вентиляции картера, осмотрите ее, чтобы убедиться, что она установлена ​​правильно, даже если она была произведена с завода, и убедитесь, что вы полностью понимаете ее потребности в обслуживании и индикаторы, и обязательно обслуживайте ее в соответствии с инструкциями производителя.

Система принудительной вентиляции картера (PCV)

Система принудительной вентиляции картера (PCV) — что она делает

Прежде всего, система (PCV) — это сокращенная форма или общее название системы принудительной вентиляции картера (PCV).

Система принудительной вентиляции картера (PCV); По сути, это односторонний проход для контролируемого выхода картерных газов.
Итак, система (PCV) удаляет вредные пары из двигателя и предотвращает их выброс в атмосферу.

Система принудительной вентиляции картера (PCV) использует разрежение в коллекторе для отвода паров из картера во впускной коллектор.

Затем пар переносится топливно-воздушной смесью в камеры сгорания, где он сгорает.Клапан (PCV) регулирует поток и циркуляцию в системе. Клапан (PCV) эффективен как в качестве системы вентиляции картера, так и в качестве устройства контроля загрязнения. Системы (PCV) входят в стандартную комплектацию всех новых автомобилей с начала шестидесятых годов.

Несмотря на то, что существует разнообразие различных (PCV) систем, все они функционируют практически одинаково.

Итак, система принудительной вентиляции картера (PCV) может быть как открытой, так и закрытой
Эти две системы очень похожи.Однако закрытая система, используемая с 1968 года, более эффективна в борьбе с загрязнением воздуха. В систему поступает свежий воздух. Из системы выходит избыточный пар. Большая разница в обеих системах заключается в том, как они это делают.
Открытые (PCV) системы Открытая система принудительной вентиляции картера (PCV)

Открытая система всасывает свежий воздух через вентилируемую крышку маслозаливной горловины. Это не представляет проблемы, если объем пара минимален. Однако, когда картерный пар становится чрезмерным; он выталкивается обратно через вентилируемую масляную крышку в атмосферу.В результате открытая (PCV) система не является полностью эффективной в качестве устройства контроля загрязнения.

Закрытые (PCV) системы Закрытая система принудительной вентиляции картера (PCV)

Закрытая система принудительной вентиляции картера (PCV) забирает свежий воздух из корпуса воздушного фильтра. Итак, в крышке маслозаливной горловины нет отверстия. Закрытая система предотвращает попадание паров, нормальных или избыточных, в открытую атмосферу. Закрытая система очень эффективна в качестве устройства контроля загрязнения воздуха.

Клапан принудительной вентиляции картера (PCV)

Наиболее важной частью системы, обычно называемой системой PCV, является регулирующий клапан. Назначение клапана (PCV): для измерения потока паров из картера во впускной коллектор. Это необходимо для того, чтобы обеспечить правильную вентиляцию картера; при этом не опрокидывая топливно-воздушную смесь на горение.

Как работает клапан Работа клапана принудительной вентиляции картера (PCV)

Картерные газы и пары должны удаляться примерно с той же скоростью, с которой они поступают.Прорыв газов минимален на холостом ходу и увеличивается при работе на высоких оборотах. В результате клапан принудительной вентиляции картера (PCV) должен соответствующим образом регулировать поток паров. Клапан (PCV) компенсирует потребность двигателя в вентиляции. Следовательно, меняется при различных оборотах двигателя. Вакуум в коллекторе управляет клапаном (PCV). И вакуум увеличивается или уменьшается при изменении скорости двигателя.

Например, при низких или холостых оборотах двигателя разрежение в коллекторе высокое. При этом плунжер перемещается в крайнее переднее положение или в конец коллектора клапана.В результате снижается расход пара. Низкая скорость потока достаточна для целей вентиляции и не нарушит соотношение топливно-воздушной смеси.

Чем выше обороты двигателя, тем меньше вакуум. Плунжер вытягивается только посередине корпуса. Это обеспечивает максимальный поток пара. Так как двигателю требуется больше топливно-воздушной смеси на высоких оборотах; введение большего количества пара не влияет на производительность.

Защита от обратного зажигания двигателя Обратный огонь двигателя

В случае обратного зажигания давление во впускном коллекторе; толкает плунжер в закрытое положение или положение выключения двигателя.Это предотвращает попадание обратного пламени в картер и взрыв горючих паров.

Неудача из-за пренебрежения

Заброшенная (PCV) система вскоре перестанет работать, что может привести как к дорогостоящим, так и к хлопотным последствиям. Поэтому картер должен хорошо вентилироваться. В противном случае моторное масло быстро загрязнится. В результате начнут образовываться тяжелые скопления ила. Внутренние детали, не защищенные моторным маслом, начнут ржаветь и/или подвергаться коррозии.

Поврежденный (PCV) шланг клапана

Это происходит из-за попадания воды и кислот в картер. Если система (PCV) не работает должным образом, поток картерных паров не будет измеряться должным образом. Это, в свою очередь, нарушит топливно-воздушную смесь и вызовет неровный холостой ход или даже остановку двигателя. Кроме того, впускные и выпускные клапаны, а также свечи зажигания вполне могут быть повреждены и прийти в негодность.

Лучше заменить, чем чистить Клапаны (PCV), показанные на листе иллюстраций

Таким образом, очистка клапана (PCV) может быть только краткосрочным решением.Очистка клапана (PCV) приведет к чистоте клапана (PCV); не новый (PCV) клапан. В клапане PCV остаются загрязнения, которые невозможно смыть. Кроме того, клапан (PCV) имеет внутренние детали, которые изнашиваются; что простой чисткой не исправишь. Вот почему рекомендуемые интервалы замены составляют максимум 12 месяцев или 10 000 миль (16 000 км).

Заключение

Что проверить:

  • Замените клапан, если он заедает или, возможно, в нем есть осадок.
  • Очистите все шланги и фитинги.
  • Замените все треснувшие или сломанные шланги.
  • Застрахуйте систему, имеет герметичное уплотнение.
Сломанная прокладка клапана (PCV)

Наконец, надлежащее техническое обслуживание системы принудительной вентиляции картера (PCV) поможет снизить общие выбросы автомобиля. Итак, эта деталь может быть небольшой и стоить не дорого, но играет огромную роль в исправном работающем двигателе.

Спасибо!

Системы вентиляции картера поршневых двигателей

Безопасность, время безотказной работы и минимизация технического обслуживания являются основными задачами операторов судовых двигателей.Критические морские приложения включают в себя силовые установки и электроэнергию для военных кораблей, буксиров, танкеров, земснарядов, круизных лайнеров и многого другого. Учитывая ограниченный характер экипажа и пассажиров, контроль выбросов имеет решающее значение. Поскольку выбросы из картера в основном состоят из масляного тумана, они становятся опасными для дыхания и создают опасность поскользнуться на палубе корабля. Попадая на палубу или конструкцию корабля, нефть наносит ущерб окружающей среде, смываясь в окружающие водные пути.

Жизнеспособным решением для решения задач морского применения является усовершенствованная система вентиляции открытого картера с вакуумным усилителем, такая как серия Solberg BAE.С точки зрения выбросов, эти системы включают коалесцирующие фильтры с эффективностью 99,97% для масляного тумана и частиц размером 0,3 микрона. Коалесцирующий фильтрующий элемент обеспечивает чистоту воздуха для дыхания на корабле и предотвращает попадание масляного тумана на палубу и в окружающие водные пути.

Вакуумные системы вентиляции картера, устанавливаемые на дизельные двигатели (морские исследовательские суда) для улавливания опасных маслянистых выбросов.

Судовые двигатели таких марок, как Caterpillar, Daihatsu, Hyundai, MaK, Man Diesel, Niigata и Wartsila, обычно используются в самых тяжелых условиях.Особенностью большинства судовых дизельных двигателей является то, что они идеально работают при атмосферном или слегка положительном давлении в картере. Система вентиляции открытого картера рециркуляционного типа включает в себя встроенные трубопроводы для автоматического поддержания естественного давления в картере двигателя и устраняет необходимость ручной регулировки или дорогостоящего электронного управления. См. примеры этого стиля с сериями Solberg BAE и SME. Уникальная конфигурация трубопроводов «рециркуляции» не только поддерживает естественное давление в картере, но и обеспечивает естественный сброс давления в случае полного засорения внутреннего фильтрующего элемента или выхода из строя источника вакуума.Эти саморегулирующиеся функции позволяют экипажу корабля сосредоточить свое внимание на критических судовых обязанностях.

\n\n\n\n\n

Модернизация и новые установки требуют учета нескольких факторов для обеспечения идеальной производительности:

\n\n
    \n\t
  • Вентиляционный трубопровод: Мы рекомендуем поддерживать вентиляцию диаметр трубы к системе вентиляции картера и от нее, избегая низких точек и ловушек для предотвращения скопления масла.
  • \n
\n\n\n\n
    \n\t
  • Сливные линии/трубки: Во время работы масло слипается и скапливается в фильтре вентиляции картера, и его необходимо постоянно сливать.Мы рекомендуем, чтобы подсоединенная дренажная линия была погружена ниже нижнего уровня масла в масляном поддоне картера или контейнере для отработанного масла. Назначение масла зависит от рекомендации производителя двигателя. Неправильный слив масла приведет к байпасу масла вокруг фильтра и выбросу тумана либо в атмосферу (конфигурация с открытым картером), либо в систему впуска двигателя (конфигурация с закрытым картером).
  • \n
\n\n\n\n
    \n\t
  • Монтажная высота : Поскольку система вентиляции картера обычно находится под вакуумом и подсоединена дренажная линия, высота установки имеет решающее значение для обеспечения надлежащего слива и предотвращения перепуска масла. Команда инженеров Solberg порекомендует идеальную минимальную высоту установки во время технических обсуждений с нашими клиентами.
  • \n
\n\n\n\n\n\n

Будь то приложение для стационарного питания, механического привода или морской энергии, задачи для операторов одинаковы: Контроль выбросов и производительность двигателя . Система вентиляции картера, соответствующая назначению, позволяет операторам решать эти задачи. Обширный опыт работы Solberg с клиентами и потенциальными клиентами привел к созданию обширной базы знаний, которой мы постоянно делимся с рынком.Наша миссия — быть ведущим ресурсом на рынке производства электроэнергии, предлагая при этом высокоэффективные системы вентиляции картера. Конструкции систем, технические знания и практический опыт компании Solberg помогут найти лучшее решение для вашей области применения.

\n\n\n\n

Свяжитесь с Solberg и узнайте больше о том, как наши системы вентиляции картера могут решить ваши уникальные задачи. ” }

Системы вентиляции картера улавливают опасные картерные выбросы (масляный туман и твердые частицы), выбрасываемые из картеров как морских, так и стационарных поршневых двигателей и генераторных установок.Эти системы вентиляции картера способствуют соблюдению экологических норм и рациональному использованию ресурсов, защищая не только окружающий воздух, водные пути и землю, но и операторов. Высокоэффективная фильтрация в системах вентиляции картера защищает турбокомпрессор двигателя, промежуточный охладитель и каталитический нейтрализатор выхлопных газов от загрязнения. Результатом является оптимизированная работа двигателя и сокращение дорогостоящего ремонта для операторов. Как открытые, так и закрытые системы вентиляции регулируют разрежение/давление в картере с помощью ручного или автоматического управления, чтобы предотвратить утечки и потери масла через уплотнения двигателя.

Различные приложения и рынки находят огромные экологические, финансовые и эксплуатационные преимущества в развертывании систем вентиляции картера, включая стационарное производство электроэнергии (непрерывный и резервный режим) как для двигателей, работающих на природном газе, так и для дизельных двигателей, механических приводов, морских силовых установок, ТЭЦ ( комбинированное производство тепла и электроэнергии) и биогаза в энергию.



Для любого двигателя наиболее важными критериями проектирования являются следующие:

  1. Вентиляция картерных газов изношенного двигателя
  2. Требуемый вакуум или давление в картере
  3. Имеющееся всасывание от турбокомпрессора и перепад давления в воздухоочистителе двигателя.



Однако у каждого приложения есть свои уникальные проблемы. В этой статье обсуждаются решения для вентиляции картера, связанные с решением уникальных задач в различных областях применения и отраслях.



В глобальном масштабе экологические стандарты для поршневых двигателей и генераторных установок становятся все более строгими в регионах по всему миру. В США стандарт рейтингового уровня и рисовые выбросы риса ( R Eciprocating I Nternal C Nterternal C Nbustion E NGINE N NB E Missions S Tandardards для H Aardous A IR P ollutants) являются двумя яркими примерами законодательства, направленного на снижение воздействия на окружающую среду двигателей, работающих как на природном газе, так и на дизельном топливе. В Европе STAGE V является основным стандартом для стационарных двигателей, регулирующим выбросы генераторных установок и двигателей с механическим приводом. Общие выбросы двигателя не должны превышать определенного уровня для получения сертификата, а выбросы картерных газов могут составлять значительный процент от общего количества (~ 25%). Без эффективной системы вентиляции картера для улавливания загрязняющих веществ двигатели не будут соответствовать последним стандартам, что затем повлияет на коммерческую жизнеспособность.



Закрытая система вентиляции картера, установленная на дизель-генераторной установке в центре обработки данных, для предотвращения загрязнения масляными выбросами окружающей высокотехнологичной среды.



В дополнение к законодательству, политика электростанций/производителей энергии в области охраны труда, техники безопасности и охраны окружающей среды стимулирует спрос на модернизацию и модернизацию систем вентиляции картера. С большой установленной базой дизельных и газовых генераторных установок многие заводы борются с вентилируемыми маслянистыми выбросами картера. Тенденция для операторов состоит в том, чтобы уменьшить эти выбросы, чтобы защитить свой заводской персонал, окружающую среду и свое оборудование.





Генераторные установки и двигатели с механическим приводом

Высокоэффективная система вентиляции картера — лучший способ защитить систему впуска двигателя, турбокомпрессор и каталитический нейтрализатор выхлопных газов, предотвращая при этом вредные выбросы в атмосферу.Крупные мировые бренды, такие как Caterpillar, Cummins, Hyundai, Jenbacher, Kawasaki, Mitsubishi, Wartsila, Waukesha и т. д., используются как в непрерывном режиме, так и в режиме ожидания. Для генераторных установок непрерывного действия и двигателей с механическим приводом обычно используются вакуумные системы вентиляции картера с открытым картером для улавливания маслянистых выбросов и выпуска чистого воздуха в атмосферу. Поскольку грязные выбросы обычно не направляются обратно через впускной коллектор двигателя, результатом является оптимизация характеристик двигателя и сокращение дорогостоящего ремонта благодаря более чистому сгоранию.Однако при открытом выпуске в атмосферу важно, чтобы операторы улавливали выбросы масляного тумана и твердых частиц, чтобы защитить окружающую среду и персонал предприятия.



Вакуумная система вентиляции картера, установленная на генераторной установке, работающей на природном газе, на университетской электростанции.



Чтобы быть эффективными, вакуумные системы вентиляции должны быть рассчитаны на изношенный поток картерных газов двигателя.Полная система сочетает в себе высокоэффективный фильтр, встроенный источник вакуума с электродвигателем, а также соответствующие трубопроводы и клапаны для регулирования вакуума или давления в картере. Рабочий уровень вакуума/давления в картере определяется маркой и моделью двигателя. Например, см. модели Solberg SME или BAE, разработанные с учетом конкретных требований.



Применение дизельных двигателей

Для резервных дизельных электростанций, таких как центры обработки данных, больницы и университеты, наиболее распространены закрытые системы вентиляции картера.Эти двигатели используют всасывание/вакуум от турбонагнетателя/впуска двигателя для удаления выбросов из картера и через высокоэффективный фильтр. Несмотря на то, что часы работы этих генераторных установок ограничены, эффективность выбросов имеет решающее значение для предотвращения загрязнения турбонагнетателя и системы впуска двигателя ниже по потоку. Любые необработанные выбросы картера будут мигрировать через двигатель и негативно влиять на общий выброс выхлопных газов двигателя. Кроме того, учитывая чувствительную и чистую среду установки, контроль выбросов имеет решающее значение.

Система вентиляции картера, такая как серия Solberg ACV, представляет собой закрытую конструкцию вентиляции картера, размеры которой основаны на изношенном потоке картерных газов двигателя. В этом стиле используется вакуум / всасывание из впускного отверстия двигателя и турбокомпрессора для отвода выбросов масляного тумана через высокоэффективный масляный коалесцирующий фильтр. Встроенный мембранный клапан регулирует уровень вакуума на стороне картера фильтра, чтобы соответствовать требованиям производителя двигателя.

Независимо от того, открытая или закрытая система вентиляции картера, внутренние масляные коалесцирующие фильтры Solberg выдерживают до 99.Эффективность 97% при 0,3 мкм. Оба улавливают масляный туман и взвешенные частицы, обеспечивая высокий уровень защиты двигателя и окружающей среды.





Стационарные двигатели, работающие как на природном, так и на дизельном топливе, также используются для привода механического оборудования, такого как газовые компрессоры и насосы для перекачки жидкости. Эти приложения, как правило, работают в непрерывном режиме, поскольку они обслуживают газопроводы, водоочистные сооружения и другие важные процессы. Двигатели часто подпадают под действие того же законодательства, что и двигатели, используемые для производства электроэнергии; кроме того, операторы двигателей часто сосредоточены на защите здоровья и безопасности своих сотрудников, а также окружающей среды.Учитывая непрерывный характер и критический режим работы этих приложений, производительность и надежность двигателя имеют первостепенное значение.



Вакуумная открытая система вентиляции картера, установленная для устранения выбросов масляного тумана из двигателей, работающих на природном газе с механическим приводом.



По этим причинам высокоэффективные системы вентиляции картера важны для защиты операторов, окружающей среды и самого двигателя. Вакуумная система Solberg (серии BAE и SME), а также закрытый картер (серия ACV) используются для улавливания вентилируемых маслянистых выбросов картера при поддержании необходимого вакуума или давления в картере.





Непрерывная работа и контроль выбросов

Безопасность, время безотказной работы и минимизация технического обслуживания являются основными задачами операторов судовых двигателей. Критические морские приложения включают в себя силовые установки и электроэнергию для военных кораблей, буксиров, танкеров, земснарядов, круизных лайнеров и многого другого. Учитывая ограниченный характер экипажа и пассажиров, контроль выбросов имеет решающее значение. Поскольку выбросы из картера в основном состоят из масляного тумана, они становятся опасными для дыхания и создают опасность поскользнуться на палубе корабля.Попадая на палубу или конструкцию корабля, нефть наносит ущерб окружающей среде, смываясь в окружающие водные пути.



Решения для морских применений

Жизнеспособным решением для решения задач морского применения является усовершенствованная система вентиляции открытого картера с вакуумным усилителем, такая как серия Solberg BAE. С точки зрения выбросов, эти системы включают коалесцирующие фильтры с эффективностью 99,97% для масляного тумана и частиц размером 0,3 микрона.Коалесцирующий фильтрующий элемент обеспечивает чистоту воздуха для дыхания на корабле и предотвращает попадание масляного тумана на палубу и в окружающие водные пути.



Вакуумные системы вентиляции картера с открытым картером, устанавливаемые на дизельные двигатели (морские исследовательские суда) для улавливания опасных маслянистых выбросов.



Регулирование и поддержание естественного давления в картере Морские двигатели

, включая Caterpillar, Daihatsu, Hyundai, MaK, Man Diesel, Niigata и Wartsila, обычно используются в самых тяжелых условиях.Особенностью большинства судовых дизельных двигателей является то, что они идеально работают при атмосферном или слегка положительном давлении в картере. Система вентиляции открытого картера рециркуляционного типа включает в себя встроенные трубопроводы для автоматического поддержания естественного давления в картере двигателя и устраняет необходимость ручной регулировки или дорогостоящего электронного управления. См. примеры этого стиля с сериями Solberg BAE и SME. Уникальная конфигурация трубопроводов «рециркуляции» не только поддерживает естественное давление в картере, но и обеспечивает естественный сброс давления в случае полного засорения внутреннего фильтрующего элемента или выхода из строя источника вакуума. Эти саморегулирующиеся функции позволяют экипажу корабля сосредоточить свое внимание на критических судовых обязанностях.



Модернизация и новые установки требуют учета нескольких факторов для обеспечения идеальной производительности:

  • Вентиляционный трубопровод:   Мы рекомендуем поддерживать диаметр вентиляционного трубопровода, ведущего к системе вентиляции картера и из нее, избегая при этом низких точек и ловушек для предотвращения скопления масла.



  • Сливные линии/трубки:  Во время работы масло слипается и скапливается в фильтре вентиляции картера, и его необходимо постоянно сливать.Мы рекомендуем, чтобы подсоединенная дренажная линия была погружена ниже нижнего уровня масла в масляном поддоне картера или контейнере для отработанного масла. Назначение масла зависит от рекомендации производителя двигателя.   Неправильный слив масла приведет к обводу масла вокруг фильтра и выбросу тумана либо в атмосферу (конфигурация с открытым картером), либо в систему впуска двигателя (конфигурация с закрытым картером).



  • Монтажная высота : Поскольку система вентиляции картера обычно находится под вакуумом и к ней подсоединен дренажный трубопровод, высота установки имеет решающее значение для обеспечения надлежащего слива и предотвращения перепуска масла.Команда инженеров Solberg порекомендует идеальную минимальную высоту установки во время технических обсуждений с нашими клиентами.



Будь то приложение для стационарного питания, механического привода или морской энергии, задачи для операторов одинаковы: Контроль выбросов и производительность двигателя . Система вентиляции картера, соответствующая назначению, позволяет операторам решать эти задачи. Обширный опыт работы Solberg с клиентами и потенциальными клиентами привел к созданию обширной базы знаний, которой мы постоянно делимся с рынком.Наша миссия — быть ведущим ресурсом на рынке производства электроэнергии, предлагая при этом высокоэффективные системы вентиляции картера. Конструкции систем, технические знания и практический опыт компании Solberg помогут найти лучшее решение для вашей области применения.



Свяжитесь с Solberg и узнайте больше о том, как наши системы вентиляции картера могут решить ваши уникальные задачи.

Клапаны PCV — система вентиляции картера

Загрязнение картерного масла увеличивается при каждом срабатывании свечи зажигания.Побочными продуктами взрыва бензина и воздуха являются в первую очередь окись углерода, оксиды азота (NOx) и несгоревшие побочные продукты углеводородов. Некоторые из этих продуктов проталкиваются вокруг поршневых колец и опускаются в картер; они называются прорывными продуктами. Эти газы смешиваются с парами масла в картере и немедленно начинают готовить неприятные вещества, которые могут нанести вред вашему двигателю.

Мы должны удалить продукты картерных газов из картера. Но мы не можем просто выпустить их в атмосферу.Так что же нам делать?

До 1965 года большинство автомобилей и небольших грузовиков имели вентиляционное отверстие, часто называемое дорожной вытяжной трубой, через которое картер выходил в атмосферу. После 1965 года в соответствии с законодательством на все транспортные средства устанавливалось устройство, утвержденное правительством.

Что такое клапан PCV?

Клапан принудительной вентиляции картера (PCV) представляет собой простую систему, которая подает отфильтрованный свежий воздух в картер. Клапан PCV использует вакуум двигателя для прокачки воздуха через картер и повторного введения его обратно в систему впускного коллектора.Это дает несгоревшим углеводородам и оксидам азота, которые вылетели через кольца, еще один шанс для полного сгорания, а в более поздних автомобилях – для управления системой контроля выбросов двигателя.

Эта система отлично работает и практически не требует обслуживания. Однако недостаток знаний вкупе с тем, что среднестатистический водитель не открывает капот при каждой заправке, может привести к большим проблемам. А незнание того, как и почему масло дышит, может привести к дорогостоящим счетам за ремонт вашего автомобиля.

Примерно в то время, когда мы перестали раздавать отработанное масло для борьбы с пылью, я узнал, что вину, как и маслу, нужно дышать. Однажды летом в моей юности мы с другом поняли, что можем делать вино из местных апельсинов.

Между прочим, в двух милях от моего дома была большая коммерческая винодельня по производству апельсинов. Как трудно это может быть? Мы были слишком молоды, чтобы легально покупать вино, поэтому «позаимствовали» апельсины в образовательных целях в роще рядом с моим домом.

Чтобы начать процесс виноделия, мы выжали сок из апельсинов, профильтровали мякоть, а затем поместили сок и дрожжи в три большие пятигаллонные стеклянные бутылки.Это были такие бутылки, в которых когда-то доставляли родниковую воду. Мы плотно закупорили и даже изготовили рудиментарную клетку для пробки, вроде тех, что мы видели на бутылках из-под шампанского.

Жаль, что мы не знали о предохранительных клапанах или запорных клапанах.

Мы хранили бутылки на чердаке моего друга, вне поля зрения его родителей. В один прекрасный день дрожжи и сахар из сока сработали, как и следовало ожидать, и сдули пробки с бутылок, разбрызгивая прогорклое апельсиновое вино по всему чердаку моего друга.

Запах был ужасен. Наши матери были в ярости, и нам потребовалось два дня, чтобы вычистить все, чтобы избавиться от этого гнилого запаха. Это была простая ошибка, но последствия нашего невежества были серьезными.

Последствия незнания систем PCV также могут дорого обойтись. Система проста. Как профессиональный механик, почти каждую неделю я вижу неисправную систему вентиляции картера, буквально размалывающую двигатель. Резиновые шланги и втулки, входящие в состав системы, могут набухнуть и ослабить их соединение с другими частями двигателя.Результаты зависят от того, где нарушается целостность соединения.

Если соединение неплотное и воздух всасывается в линию между корпусом воздушного фильтра и крышками клапанов или в другую точку впуска, в картер поступает сырой нефильтрованный воздух. Это может стереть подшипники, перегрузить емкость масляного фильтра и в целом превратить двигатель в хлам. Многие из преждевременно изношенных двигателей, которые я видел, могут быть связаны с длительной неисправностью системы PCV.

Если соединение с другой стороны между PCV и впускным коллектором выходит из строя, сырые продукты сгорания выбрасываются в атмосферу. Результатом являются ужасно грязные, покрытые маслом и пылью моторные отсеки, которые многие из нас видели, и выброс в атмосферу многих агрессивных загрязнителей.

Невежество и отсутствие внимания к деталям сделали мой первый винный опыт последним. Не позволяйте незнанию и пренебрежению простым PCV на вашем автомобиле стоить вам многих миль обслуживания вашего современного двигателя внутреннего сгорания.Либо вы, либо ваш механик можете осмотреть всю эту систему всего за несколько минут. Замена шланга, втулки или PCV часто стоит менее 20 долларов. Сделайте одолжение себе и окружающей среде — проверьте и/или отремонтируйте эту жизненно важную систему на этой неделе.

Попробуйте сами: проверьте под капотом белую пластиковую наклейку размером примерно 6 на 3 дюйма. На нем указан объем двигателя, используемые системы выбросов, зазор свечи зажигания, информация о времени и другая полезная информация. Часть наклейки выглядит как дорожная карта с цветными линиями.

Ищите PCV, игнорируя странные сокращения, такие как EGR, MAP или VSERV. Если вы можете найти клапан PCV на двигателе, следуйте карте и проверьте все шланги и соединения на вздутие или растрескивание. Замените любые незакрепленные, треснутые, вздутые или покрытые моторным маслом детали. В общем, если нет следов утечки масла, проблем быть не должно. Неисправные клапаны PCV могут быть источником утечки и могут вызвать утечку в других прокладках вашего двигателя. Если сомневаетесь, обратитесь к профессионалу.

Признаки неисправного или неисправного вентиляционного фильтра картера

Практически все транспортные средства на дорогах сегодня оснащены двигателями внутреннего сгорания, которые имеют какую-либо систему вентиляции картера. Двигатели внутреннего сгорания по своей природе имеют, по крайней мере, небольшое количество прорыва газов, которое происходит, когда часть газов, образующихся во время сгорания, проходит мимо поршневых колец и опускается в картер двигателя. Система вентиляции картера работает для сброса любого давления в картере двигателя, связанного с продувкой газами, путем перенаправления газов обратно во впускной коллектор двигателя для потребления двигателем. Это необходимо, так как чрезмерное давление в картере может привести к утечке масла, если оно будет слишком высоким.

Газы обычно направляются через клапан PCV, а иногда и через фильтр вентиляции картера или фильтр сапуна. Фильтр вентиляции картера является одним из компонентов системы вентиляции картера и, следовательно, важным элементом поддержания работоспособности системы.Фильтр вентиляции картера работает так же, как и любой другой фильтр. Когда фильтр вентиляции картера нуждается в обслуживании, он обычно показывает несколько симптомов, которые могут предупредить водителя о необходимости внимания.

1. Утечки масла

Утечки масла являются одним из симптомов, наиболее часто связанных с неисправностью вентиляционного фильтра картера. Картерный фильтр просто фильтрует продувочные газы, чтобы убедиться, что они чистые, прежде чем они будут перенаправлены обратно во впускной коллектор автомобиля. Со временем фильтр может загрязняться и ограничивать поток воздуха и, следовательно, снижать давление в системе. Если давление становится слишком высоким, это может привести к взрыву прокладок и уплотнений, что приведет к утечке масла.

2. Высокий холостой ход

Еще одним признаком потенциальной проблемы с фильтром вентиляции картерных газов является чрезмерно высокий холостой ход. Если фильтр поврежден или вызывает утечку масла или вакуума, это может нарушить холостой ход автомобиля. Обычно высокий холостой ход является потенциальным признаком одной или нескольких проблем.

3. Снижение мощности двигателя

Снижение производительности двигателя является еще одним признаком потенциальной проблемы с фильтром вентиляции картера. Если фильтр забивается и возникает утечка вакуума, это может привести к снижению мощности двигателя из-за нарушения соотношения воздух-топливо. Автомобиль может испытывать снижение мощности и ускорения, особенно при низких оборотах двигателя. Эти симптомы также могут быть вызваны множеством других проблем, поэтому настоятельно рекомендуется правильно диагностировать автомобиль.

Картерный фильтр является одним из немногих компонентов системы вентиляции картера и поэтому важен для поддержания полной функциональности системы. По этой причине, если вы подозреваете, что у вашего фильтра вентиляции картера может быть проблема, отдайте автомобиль на обслуживание профессиональному специалисту, например, одному из YourMechanic. Они смогут заменить неисправный фильтр вентиляции картера и выполнить любые услуги, которые могут потребоваться для автомобиля.

Открытая вентиляция картера | Cummins Filtration

Системы вентиляции картера Cummins Filtration представляют собой инновационные продукты, использующие запатентованные технологии для контроля подтекания масла и выбросов картерных газов в дизельных двигателях.Системы открытой вентиляции картера (OCV) обеспечивают превосходную фильтрацию аэрозолей картерных газов, широко известных как картерные газы. Blow-by возникает в результате выброса газов и масел под высоким давлением вокруг поршневых колец и их выброса в атмосферу. Этот маслянистый туман притягивает пыль и взвешенные в воздухе частицы, что приводит к накоплению загрязняющих веществ как на двигателе, так и на поверхности под ним. Это условие увеличивает потребность в очистке моторного отсека, а также неприглядные масляные потеки на автомагистралях, водоемах, парковках, посевах, полах гаражей и подъездных путях.

Cummins Filtration предлагает полную линейку OCV для дизельных двигателей мощностью от 60 до 640 л.с. Преимущества систем:
Практически устраняет подтекание масла
Снижает расход масла
Превосходная фильтрация и улавливание аэрозолей
Сокращает техническое обслуживание и время простоя двигателя
Не требует обслуживания
Срок службы системы = срок службы двигателя
Гарантия – 3 года CCV) Retrofit Kit защищает двигатель и обеспечивает наилучшее решение для удаления выбросов, помогая снизить расход масла за счет устранения тумана, паров аэрозолей и капель масла в моторном отсеке.
Одобрено/подтверждено OEM
Фильтрует до 99 % капель масла из картерных газов
Фильтрует до 95 % паров аэрозоля из картерных газов
Удаляет 100 % паров моторного отсека
Применяется к большинству дизельных двигателей объемом до 10 л объем двигателя (или до 12 фут³/мин (340 л/мин) прорыва газов в картер)
Для некоторых двигателей OEM комплект для модернизации может быть применен к двигателям с рабочим объемом до 15 л
Компактная конструкция легко устанавливается в моторном отсеке
Up Интервалы обслуживания в 3 раза больше, чем у конкурентов
Для федерального/государственного финансирования модернизации используйте номер детали **CV51118 комплект
Агентство по охране окружающей среды (EPA) проверено
Проверка применима при использовании дизельного катализатора окисления Cummins Emission Solutions
Высокоэффективный коалесцирующий фильтр в сборе
Картер Регулятор разрежения (CDR) Клапан, регулирующий давление между картером двигателя и входом турбонагнетателя
CDR Кронштейн клапана
Слив масла обратно в масло Масляный поддон двигателя
** Дополнительное оборудование (шланги, хомуты, обратные штуцеры слива масла и т. д.), необходимые для завершения установки.
Комплект CCV в сочетании с дизельным окислительным катализатором (DOC)
Эта комбинация продуктов Cummins Emission Solution проверена Агентством по охране окружающей среды (EPA) не только для снижения выбросов, но и для обеспечения более чистой и безопасной рабочей среды для дизельных двигателей 1991 года выпуска. -2003 г., независимо от производителя двигателя. Кликните сюда, чтобы узнать больше.

Система вентиляции картера Ecovent
Система вентиляции картера Ecovent поставляется на рынок судовых и стационарных двигателей уже более двадцати лет.Сегодня он используется почти во всех основных моделях промышленных дизельных и газовых двигателей. Они были использованы и указаны:
ВМС США
Береговая охрана
Больницы
Иностранные правительственные агентства
Владельцы яхт и судостроители
Производители и упаковщики двигателей для морского и промышленного применения
ПРИМЕЧАНИЕ: Если природный газ или топливо, содержащее серу или используются галогенные химикаты, не возвращайте масло в двигатель.
