Познакомимся поближе с сервоприводами. Что это такое и как они работают? Рассмотрим разновидности сервоприводов и их применение, дадим подсказки по подключению и управлению.

Что такое сервопривод

Сервопривод — это электродвигатель с блоком управления, который за счёт обратной связи может точно поддерживать заданное положение вала или постоянную скорость вращения.

Сервоприводы используются, чтобы аккуратно приводить в действие различные механизмы. К примеру, привод может открывать/закрывать заслонки кормушки для домашнего питомца или активировать тайник в квеструме. А ещё сервомотор даст возможность вашему роботу управлять руками или вращать головой.

Характеристики сервопривода

Крутящий момент

Крутящий момент представляет собой произведение силы на длину рычага. Другими словами, он показывает, насколько тяжёлый груз сервопривод способен удержать в покое на рычаге заданной длины.

Например, если крутящий момент равен 5 кг·см, это означает, что сервопривод удержит в горизонтальном положении рычаг длиной 1 см с подвешенным грузом 5 кг на свободном конце. Или, что равносильно, удержать рычаг длиной 5 см с подвешенным грузом 1 кг.

Скорость поворота

Скорость сервопривода выражается через время, за которое выходной вал успеет повернуться на 60°. Характеристика 0,1 с/60° означает, что сервопривод поворачивается на 60° за 0,1 с. Из неё можно вычислить скорость в оборотах в минуту, но так сложилось, что для сервоприводов чаще всего используют именно интервал времени поворота на 60°.

Форм-фактор

Сервоприводы различаются по размерам. И хотя официальной классификации не существует, производители давно придерживаются нескольких размеров с общепринятым расположением крепёжных элементов.

Форм-фактор Вес Размеры
Микро 9–25 г 22×15×25 мм
Стандартный 40–80 г 40×20×37 мм
Большой 50–90 г 49×25×40 мм

Внутренний интерфейс

Сервоприводы бывают аналоговые и цифровые. Внешне они ничем не отличаются: электромоторы, редукторы, потенциометры у них одинаковые. Главное отличие между аналоговыми и цифровыми сервоприводами состоит в способе обработки управляющего сигнала и сигнала обратной связи. В остальном их устройство и принципы работы совпадают.

В аналоговом сервоприводе входные данные анализируются логической микросхемой: сравнивается текущее и необходимое положения двигателя, и на основании разницы даётся команда изменить положение. Время реакции составляет порядка 20 мс, поскольку импульс подаётся с частотой 50 Гц. Полученный сигнал определяет, когда и в какую сторону вращать двигатель.

В цифровом сервоприводе входные данные анализируются микроконтроллером. Данное техническое решение позволяет увеличить частоту сигналов до 200 Гц и выше. Каждый импульс короче по длине, но благодаря большому количеству сигналов, двигатель становится более шустрым: быстрее реагирует на внешние воздействия и развивает необходимый крутящий момент, а мёртвые зоны становятся намного короче.

Цифровые сервоприводы решают проблемы, связанные с низкой частотой сигналов, но вместе с тем становятся сложнее в производстве, а потому и дороже. Кроме того, они потребляют чуть больше энергии, чем аналоговые.

Материалы шестерней редуктора

Шестерни редуктора могут быть пластиковые или металлические.

Пластиковые шестерни редуктора изготавливаются из силикона или нейлона, они слабо подвержены износу, мало весят и недорого стоят. Это делает их довольно популярными в любительских проектах, где не предполагаются большие нагрузки на механизм.

Металлические шестерни редуктора тяжелее и дороже, но зато способны выручить там, где предполагаются нагрузки, непосильные для пластика. Поэтому более мощные двигатели обычно оснащаются именно металлическим редуктором. Шестерни из титана — фавориты среди металлических шестерней, причём как по техническим характеристикам, так и, к сожалению, по цене.

Однако металлические шестерни быстро изнашиваются, так что придётся менять их практически каждый сезон.

Коллекторные и бесколлекторные моторы

Существует три типа моторов для сервоприводов:

  • Коллекторный мотор с сердечником (Brush motor).

  • Коллекторный мотор без сердечника (Coreless motor).

  • Бесколлекторный мотор (Brushless motor).

Коллекторный мотор с сердечником обладает плотным железным ротором с проволочной обмоткой и магнитами вокруг него. Ротор имеет несколько секций, поэтому когда мотор вращается, ротор вызывает небольшие колебания мотора при прохождении секций мимо магнитов. В результате получается, что сервопривод вибрирует и не отличается точностью, зато это самый доступный по цене тип двигателей.

Коллекторный мотор с полым ротором обладает единым магнитным сердечником с обмоткой в форме цилиндра или колокола вокруг магнита. Конструкция без сердечника легче по весу и не разделена на секции, что приводит к более быстрому отклику и ровной работе без вибраций. Такие моторы дороже, но они обеспечивают более высокий уровень контроля, крутящего момента и скорости по сравнения с мотором с сердечником.

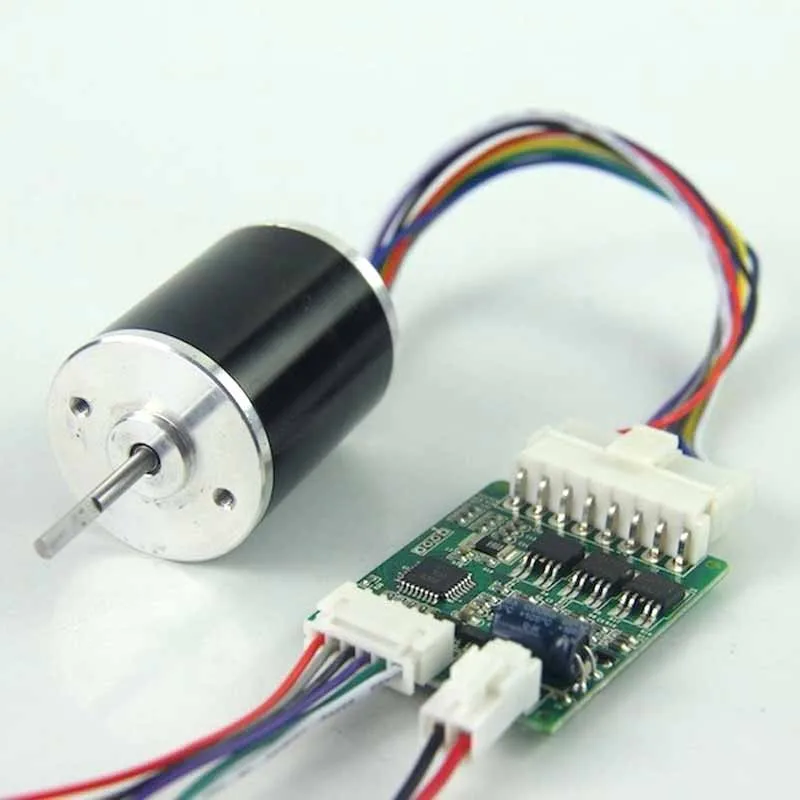

Бесколлекторный мотор обладает всеми положительными качествами моторов без сердечников, но к тому же способен развивать в тех же условиях более высокую скорость и крутящий момент. Такой тип двигателей самый дорогой.

Виды сервоприводов

Сервоприводы отличаются по сигналу управления и способу преобразования электрической энергии в механическую.

Сервоприводы PDM с удержанием угла

Сервоприводы с интерфейсом PDM (PWM), которые преобразуют управляющие сигналы в установку и удержание заданного угла.

Сервоприводы PDM постоянного вращения

Сервоприводы с интерфейсом PDM (PWM), которые преобразуют управляющие сигналы, чтобы поддерживать заданную скорость вращения вала в любом направлении без ограничений по углу поворота.

Сервоприводы SCS

Сервоприводы с интерфейсом SCS, которые преобразуют управляющие сигналы в установку и удержание заданного угла.

Сервоприводы STS

Сервоприводы с интерфейсом STS, которые преобразуют управляющие сигналы, чтобы поддерживать заданную скорость вращения вала в любом направлении без ограничений по углу поворота.

Список сервоприводов

В заключение

Сервоприводы бывают разные: получше или подешевле, надёжнее или точнее. И перед тем, как купить сервопривод, стоит учесть, что он может не обладать лучшими характеристиками, но главное, чтобы он подходил именно для вашего проекта. Удачи в ваших начинаниях!

Ресурсы

Полезные статьи

Как настроить работу двух сервоприводов на автомодели PRO Хобби – интернет-журнал о моделизме

Для тех, чья модель оснащается двумя сервоприводами, эта информация будет весьма полезной. Ведь далеко не все придают значение такой, казалось бы, относительно простой системе, как рулевое управление.

Это до боли знакомая история: при катании в условиях города фонарные столбы выпрыгивают из ниоткуда, бордюры появляются на пути в одночасье, торчащие люки только и ждут, чтобы застать нас врасплох. Если вы не понаслышке знакомы с такими ситуациями, то знаете, что сильный удар может повредить сервопривод рулевого управления. Его замена – довольно простая работа, но как насчет модели с двумя сервоприводами? В этой статье обсуждается важность правильной настройки при работе с двумя сервоприводами и их последующая корректировка.

В этой статье мы рассмотрим ситуацию, когда замена требуется хотя бы одному сервоприводу. Однако рекомендуется периодически проверять настройки сервоприводов. Если они издают постоянный жужжащий звук или нагреваются без условия поворота колес, просто стоя на месте, это признак того, что вам нужно проверить их настройку и синхронизацию. Приступим.

Начните, перевернув модель дном вверх

Это открывает доступ к сервоприводам, а также разгружает узлы рулевого управления, уменьшает нагрузку на детали. Вам потребуются аккумуляторы для тестирования чуть позже, но, на данный момент, модель должна быть выключена.

Снимите защиты сервоприводов

Снимите защиты сервоприводов, чтобы получить доступ к тягам.

Каждая защита крепится двумя винтами. Если они повреждены, обязательно замените на новые.

Отсоедините тяги от каждой качалки

Плотно прижмите качалку сервопривода пальцами, чтобы она не поворачивалась и не повредила сервопривод, когда вы снимаете тяги.

Извлеките тяги

На этом этапе вам нужно будет понять, какой сервопривод поврежден. Включите ваш передатчик, затем модель, и попытайтесь повернуть колеса в обоих направлениях. Один из сервоприводов может вообще не поворачиваться, или он может застревать и не возвращаться в центральное положение. Различные посторонние звуки – это еще один признак возможного внутреннего повреждения узла.

Выключите модель

После того, как вы определили, какой сервопривод неисправен, выключите модель и снимите его с модели. Вам нужно будет открыть бокс с приемником, чтобы отключить сервопривод от приемника. Далее – замените сервопривод на новый, либо отремонтируйте его новым комплектом шестерней.

Всегда используйте два идентичных сервопривода с одинаковыми характеристиками!

Проверьте триммер регулировки рулевого управления

Когда поврежденный сервопривод заменен и подключен к приемнику, снова включите передатчик и автомобиль, но не подключайте тяги сервопривода. Проверьте триммер регулировки рулевого управления на пульте и убедитесь, что он на 12 часов или ноль на циферблате.

Выровняйте колеса модели

Обратите внимание, что качалки сервопривода на этой модели перпендикулярны, когда колеса стоят прямо. Постарайтесь установить качалку на сервопривод так, чтобы тяги соединились с отверстием в качалке. Они могут не выстраиваться идеально. Вам никогда не следует перемещать качалки, чтобы совместить их. Это делается только с помощью тяг.

Используйте плоскогубцы или небольшой ключ, чтобы удлинить или укоротить тяги

Продолжайте настройку до тех пор, пока отверстие в наконечнике тяги идеально совпадет с отверстием в качалке сервопривода. После того, как оба сервопривода настроены, выключите модель, пока вы затягиваете тяги и качалки. Не забудьте придержать качалку пальцами, пока вы затягиваете его на сервоприводе.

Когда все соединения затянуты, снова включите модель и проверьте рулевое управление. Без ввода прикосновения к рулевому колесу сервоприводы не должны издавать звуков. Если вы слышите жужжащий звук, они не выставлены ровно. Попробуйте перенастроить их снова, пока звук жужжания не исчезнет.

Неправильное регулировка положения сервоприводовов приведет к чрезмерной нагрузке и может привести к его перегреву и повреждению.

Как только все настроено, пришло время протестировать и получить массу положительных эмоций от филигранной работы рулевого управления!

Если у вас остались вопросы – смело звоните + 7 (495) 411-90-19, +7 (495) 419-16-90 или пишите – [email protected] ru, приходите к нам! Наши менеджеры и продавцы, как онлайн, так и оффлайн магазина, с радостью помогут выбрать нужную модель и проконсультируют по любым вопросам, а сервис-мастер окажет техническую поддержку. Ждем вас!

Запуск станка с сервоприводами – Установка и настройка

Предыстория. Подрядился я недавно одним знакомым запустить чудо китайской промышленности, фрезер ЧПУ-шник на известном присутствующим лицам контроллере 0501, т.к. ввиду каких-то сложностей-недоговорённостей с поставщиком из зенона, решили собирать и запускать станок из коробок сами, без, по идее бесплатных , пуско-наладочных работ поставщика (хотя, как я понял денежку за сборку они всё-таки просили, но вопрос был не в сумме а в сроках, знакомые не хотят сливать жирный заказ, который можно сделать самим). Я тщательно предупредил, что в случае сборки станка не_сотрудниками поставщика мы теряем годовую или сколько она там гарантию, и что если мы не досчитаемся каких-нибудь деталек, доказать это будет в лучшем случае сложно. Получив “добро”, вступил я в борьбу с бездушной машиной. С изумлением обнаружил что приводы – не просто ШЭДы, а ещё и с настоящим сервоконтролем. Как и следовало ожидать, работа оказалась несколько сложнее, чем просто “воткнуть штекер А в разъём А, штекер Б в разъём Б”, и установить софт на компе. Не знаю, что больше помогло: 2-х дневное ползанье по/под/в/над всеми проводами и разъёмами с вольтметром и паяльником, авторитет КО по ремонту ЭСо БТВТ запаса или заклинание “Deus ex machina”, но машина ожила. Сначала билась в истерике, но при подключении нормальной сети и заземлении присмирела. Осталось вот что.

В неподвижном положении сервомоторы “скачут” вокруг заданной координаты. Тряска небольшая, скорее всего на 1 шаг, то есть по сути просто хорошо слышное жужжание, которое можно почувствовать лишь дотронувшись рукой до самого мотора или шестерни. Сначала грешил на наводки и плохие контакты, но сейчас почти уверен, что дело в излишней чувствительности сервоконтролей ШЭДов, т.к. проблема временно устраняется пиханием подвижной части станка вдоль “жужжащей”оси в ту или иную сторону или небольшим смещением этой оси с пульта, при снятии же мотора со станка “жужжит” он гораздо реже.
Я предполагаю 2 варианта решения проблемы:
1) покопаться в настойках инверторов осей (Panasonic MBDDT2210003 – каретка(X) и шпиндель (Z), MCDDT3520003 – портал(Y, 2шт.)), и понизить избыточную чувствительность сервоконтроля, однако тыкать наобум 5 кнопок нехочется, буковки на экранчиках инверторов не дают ясного представления в каких насторойках я роюсь, а каких-либо мануалок на приводы нет даже на китайском;
2) забить и не думать об этом, благо работе не сильно мешает. При всей привлекательности данного варианта всё-таки, как-то нехорошо…

Не работает датчик материала. Датчик есть, от него идёт 1 провод, прозванивается от датчика до платы. Как я понимаю, должен быть 2-ой провод “земля” но если этот провод нормально заземляется у платы, то при нормально заземленнном станке всё должно работать, тем более, что и станок и блок управления заземляются через одну медную жилу, так что контакт хороший. В другом известном мне случае эта проблема решалась заменой по гарантии мат. платы. Здесь гарантии нет, так что хотелось бы узнать, есть ли какие-нибудь слабые места, по-видимому всё-таки в этой плате, которые можно проверить и исправить самому.

Есть ли у кого какие предложения для установки портала под 90град, Датчик по Y-то один, так что в каком положении портал был в выключенном состоянии, под таким углом он и будет работать, доверия же к жесткости и безлюфтовости портала нет никакого: с отключенными моторами при ширине портала 2+ метра, при одной неподвижной стороне другую можно сдвигать на 2-3 см. Какие-либо точно выставленные фиксаторы на которых должен стоять станок при включении (например габаритные ограничители) – довольно глупо, но похоже это единственный вариант за разумную цену.

Как можно заставить шпиндель включаться при запуске файла? Контроллер 0501, как я понимаю, способен отдавать как минимум команды на вкл/выкл шпинделя, по одной стороне мат.платы станка идёе куча контактов в общей рамке “Spinder”, я так понимаю это в переводе с китанглиццкого на английский означает “Spindel”, и все эти клеммы незаняты. К инвертору шпинделя подходит только 3 кабеля: один силовой от автомата, другой на шпиндель, и третий, на пульт управления инвертором. С материнкой никакой физической связи нет. Есть понимание, что зная распайку кабеля пульта на инверторе и на материнке, можно хотя бы автоматически включать шпиндель с запуском файла, в идеале – воспринимать из файла заданные обороты.

Заранее благодарен за умные советы.


Ремонт сервопривода Beckhoff в , настройка

Особенности ремонта сервоприводов Beckhoff

Ремонт сервоприводов Beckhoff известного европейского производителя, впрочем, как и ремонт приводов, выпущенных под другими брендами, имеет ряд особенностей в силу своего конструктива. Промышленные сервопривода, точнее их начинка делятся на две части:

  1. Аппаратная часть,
  2. Программная часть.

Приводы Beckhoff как и все остальные не являются исключением из правил, именно поэтому ремонт сервопривода Beckhoff имеет точно такой же ряд особенностей, как и у других преобразователей.

Диагностировать ту или иную неисправность помогают коды ошибок частотного преобразователя, которые отображаются на небольшом дисплее, расположенном на лицевой панели привода или выводятся на удаленный монитор.

Ремонт сервоприводов Beckhoff в , впрочем, как и любых других частотников выпущенных под другими брендами всегда начинается с аппаратной части, после успешного ремонта аппаратной части наступает очередь программной.

Настройка сервопривода Beckhoff прописана в инструкции завода производителя, для каждой серии приводов настройка будет индивидуальной, так как каждая линейка преобразователей решает свои собственные задачи, этим обусловливается широкая номенклатура данного промышленного оборудования. Но все же есть определенная последовательность настройки привода, которая относится ко всем преобразователям, независимо от бренда.

Программирование, настройка сервоприводов Beckhoff

Настройка сервопривода Beckhoff (программирование) происходит в рамках установленных производителем правил, существует общий алгоритм по программированию (настройке частотных преобразователей), относящийся ко всем производителям данного промышленного оборудования. Ниже представлена пошаговая инструкция по настройке сервоприводов Beckhoff и подобного промышленного оборудования других брендов.

  1. Выбор режима управления приводом (управление по показанию датчиков, дистанционное управление, дистанционное управление).
  2. В случае использования отдельного (выносного) монитора, настраивается вывод на него технической информации.
  3. Далее определяем конфигурацию подключения серводвигателя. На данной стадии задаются такие параметры как- возможность применения обратной связи либо без ее применения, а в память блока заносятся данные по: величине крутящего момента, мощности потребителей, номинальное значения частоты, напряжение, ток и скорости вращения ротора.
  4. Программируется минимально допустимая величина напряжения и частоты, а также время ускорения ротора от ноля до номинального значения.
  5. И в завершении, в программу управления сервопривода Beckhoff вносятся функциональные данные со значениями отдельных клемм и особенностями сигналов. Отмечаются действия оборудования, выполняющиеся автоматически при отсутствии информации поступающей в оперативном режиме с датчика.

Привод Beckhoff инструкция, скачать

Все настройки сервопривода Beckhoff приведены в технической документации ниже в удобном формате (PDF) который можно скачать на свой компьютер, распечатать или просто открыть на нашем сайте.

Промышленный сервопривод Beckhoff, инструкции, скачать в формате PDF.

Сервопривод Beckhoff AX2000, инструкция.

Скачать PDF

Сервопривод Beckhoff AX2040 / AX2070, инструкция.

Скачать PDF

Сервопривод Beckhoff AX2500, инструкция.

Скачать PDF

Сервопривод Beckhoff AX5000, инструкция.

Скачать PDF

Сервопривод Beckhoff AX5000 диагностические сообщения и коды ошибок.

Скачать PDF

Сервопривод Beckhoff AX8000, инструкция.

Скачать PDF

Сервопривод Beckhoff AX8000 диагностические сообщения и коды ошибок.

Скачать PDF

Подключение сервопривода Beckhoff

Схемы подключений приводов Beckhoff могут отличатся друг от друга даже если эти преобразователи относятся ко одной линейке. Схема подключения преобразователя зависит от потребляемой частотным преобразователем нагрузки или питающей сети к которой подключается частотник 200V – 380V, а также от оборудования с которым предполагается работа данного привода.

Ниже приведены схемы подключения привода Beckhoff AX2000; AX2500; AX

Схема подключения сервопривода Beckhoff AX2000

Схема подключения сервопривода Beckhoff AX2040/2070

Схема подключения сервопривода Beckhoff AX5000

Ремонт сервоприводов Beckhoff в сервисном центре

Сервисный центр «Кернел» производит ремонт сервоприводов Beckhoff в с 2002 года. За время существования компании наши сотрудники накопили колоссальный опыт в ремонте приводов такого известного производителя как Beckhoff. Ремонт подобного промышленного оборудования ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра максимальное внимание уделяют качеству исполнения ремонта, программирования и настройке сервоприводов, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на ремонт сервопривода Beckhoff и на запасные части замененные в процессе ремонта шесть месяцев.

Ремонт частотных преобразователей Beckhoff в производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного оборудования, квалифицированным персоналом с инженерным образованием.

Мы ремонтируем все линейки сервоприводов, которые были выпучены за всю историю существования компании Beckhoff.

В случае выхода из строя преобразователя на вашем производстве либо появились проблемы с приводом, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Специалисты нашего сервисного центра в минимальные сроки проведут глубокую диагностику с последующим ремонтом сервопривода Beckhoff. Оставьте заказ на ремонт промышленного оборудования используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.

Оставить заявку на ремонт сервопривода Beckhoff
