Устройство, схема и ремонт гидравлической системы трактора МТЗ-80 (82)

• ООО ТехТрансКом | Ремонт спецтехники
•  >
• Статьи
•  >
• Статьи

06.05.2022

Гидравлика МТЗ: схема, ремонт

Дополнительный функционал любой спецтехнике, в том числе и популярным в России белорусским тракторам МТЗ-80, 82, придает гидравлическая система. Оснащенный ею трактор идеально подходит для обработки полей (вспашка, подготовка к посеву и т.п.), а также использования для решения других задач в сельском хозяйстве.

Гидравлика МТЗ позволяет управлять навесным оборудованием, в том числе контролируя глубину, на которую элементы оборудования погружаются в почву.

Как устроена гидравлика МТЗ 82, 80

Тракторы данного типа оснащаются раздельно-агрегатной гидравликой с однотипными узлами. Эффективная работа системы происходит при сохранении давления на уровне 16 Мпа (за этим следит предохранительный клапан, встроенный в распределительную систему — он срабатывает, когда давление превышает 20 Мпа). В более ранних версиях тракторов гидравлика МТЗ функционировала при 12 Мпа, а клапан срабатывал при давлении 16 Мпа.

Насос гидравлики МТЗ

Является «сердцем» всей системы, поскольку отвечает за создание в ней давления. Насос перекачивает масло, которое достигает всех узлов, приводя их в рабочее состояние.

Какой насос стоит на гидравлике МТЗ? Это может быть шестеренчатая модель НШ 32А-3 либо НШ 32М-3. Насос МТЗ пропускает через себя 45 литров за одну минуту. В более ранних версиях МТЗ можно встретить гидронасосы НШ 32-2, которые работают с аналогичной производительностью.

Распределитель гидравлики МТЗ

Узел, как и следует из его названия, направляет масло по трубопроводам. Единая магистраль высокого давления разделяется на три потока. Каждый отвечает за свое навесное или прицепное оборудование, которое может работать в заданном режиме. Всего их четыре:

• два рабочих, в которых оборудование может подниматься и опускаться,

• один нейтральный, когда оборудование не используется,

• один плавающий.

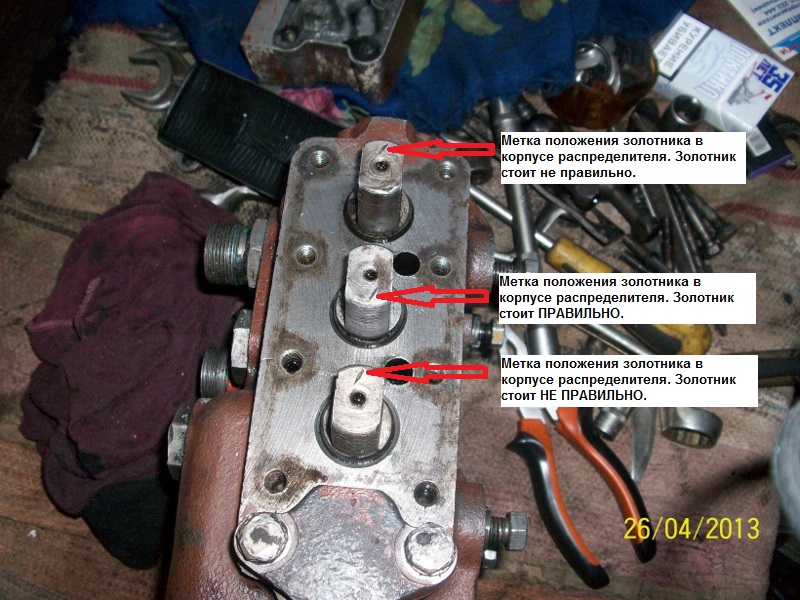

Узел состоит из золотника и предохранительного клапана. Первый отвечает за управление потоками, второй — за сброс давления в системе, если оно вырастет до уровня, угрожающего работоспособности системы.

Цилиндр навески МТЗ

Поднимает о опускает навеску, которая устанавливается сзади. Промежуточное звено между гидроцилиндром и навеской — позиционный регулятор. Данное устройство нужно для автоматического регулирования глубины хода навесного оборудования, отвечающего за обрабатывание почвы. В системе также предусмотрены гидравлические догружатели сцепного веса ведущих колес, благодаря которым производительность МТЗ 80 (82) увеличивается.

Гидробак с фильтром

Питание гидравлической системы рабочей жидкостью (моторное масло М-10Г2 или М-8Г2) осуществляется из чугунного бака, он же принимает масло из сливных магистралей узлов гидравлики, тем самым замыкая цикл работы всей системы. На емкость посредством резьбовых соединений крепятся другие узлы гидросистемы.

Для защиты рабочей жидкости от загрязнений в баке предусмотрен фильтр. Когда он засоряется, масло подается под давлением в обратном направлении после того, как открывается обратный клапан системы. Контролировать уровень масла в баке (его объем составляет 21,5 литра) можно либо при помощи щупа, либо через смотровое окно (для поздних версий МТЗ-80, 82).

Схема гидравлики МТЗ

Вышеописанные узлы соединены в единую систему гидравлическими трубопроводами (арматура).

Посмотреть устройство гидравлической системы МТЗ-80 (82) можно на схеме.

Ремонт гидравлики МТЗ-80

Одной из основных специализаций нашей компании ООО «ТехТрансКом» является ремонт гидравлики любого спецтранспорта, в том числе тракторов МТЗ-80, МТЗ-82. Мы работаем по всей Ростовской области, проводим техническую диагностику, обслуживание и ремонт гидравлики и спецтехники. Для этого у нас есть профессиональное оборудование и квалифицированные мастера.

Производим замену рабочих жидкостей, смазку механизмов, замену фильтров, сварочные и токарные работы, а также капитальный ремонт гидравлики в самые короткие сроки и с гарантией.

← Назад к списку новостей

Расскажите о нас в социальных сетях:

Неисправности оборудования гидросистемы трактора МТЗ-80, МТЗ-82

________________________________________________________________________

Неисправности рабочего оборудования гидросистемы трактора МТЗ-80, МТЗ-82

Навесное орудие не поднимается или не опускается

Отсутствует масло в баке – Залить масло в бак.
Не включен насос гидросистемы трактора МТЗ-80, МТЗ-82 – Включить насос.

Холодное масло – Дать поработать двигателю с включенным насосом гидросистемы 15-20 мин., затем, манипулируя рычагом управления гидроцилиндром навески, прогреть масло до температуры 30°С.
Масло не поступает в гидроцилиндры трактора МТЗ-80, МТЗ-82 – Проверить работу перепускного клапана распределителя.
Перекрыто проходное сечение в запорном устройстве – Завернуть до отказа накидные гайки запорных устройств.
Самопроизвольное перекрытие проходного сечения клапаном гидромеханического регулирования хода поршня – Установить рукоятку распределителя в положение “Опускание” и перевести на “Подъем”.

Повышенный нагрев масла при работе гидросистемы трактора МТЗ-80, МТЗ-82

Недостаточное количество масла в баке – Проверить уровень масла и, при необходимости долить до верхней прямой линии экрана в смотровом окне.

Загрязнен фильтр масляного бака – Промыть фильтр.
Погнуты или смяты маслопроводы – Устранить вмятины или замените маслопровод.
Частично перекрыто проходное сечение в запорном устройстве – Подтянуть до отказа накидную гайку.

Сельскохозяйственное орудие поднимается медленно

В баке мало масла – Долить масло.
На рабочей кромке гнезда перепускного клапана находятся посторонние частицы, например, кусочки резины – Отвернуть болты, крепящие упор к корпусу, снять упор, вынуть перепускной клапан, осмотреть и очистить его коническую часть и кромку гнезда клапана.
Подсос воздуха во всасывающую магистраль системы – Проверить состояние маслопроводов от масляного бака до насоса, подтянуть соединения трубопроводов.
Изношено резиновое уплотнительное кольцо направляющей перепускного клапана – Вынуть направляющую и заменить уплотнительное кольцо.

Хвостовик (цилиндрическая часть) перепускного клапана туго ходит в направляющей или неподвижен – Промыть клапан и направляющую в дизельном топливе.
Неисправен насос гидросистемы трактора МТЗ-80, МТЗ-82 (не создает необходимого давления) – Устранить неисправность, при необходимости заменить насос.
Маслопровод от распределителя к цилиндру имеет повышенное сопротивление или не пропускает поток масла – Заменить шланговую часть маслопровода. При отсутствии запасных шлангов завернуть до отказа накидную гайку запорного устройства, если это не помогает, освободить его от шариков, пружин и крестовин и снова завернуть до отказа накидную гайку.

Отсутствует автоматический возврат рукоятки из рабочего положения

Холодное масло – Прогреть масло, дав поработать системе вхолостую 15-20 мин.

Насос не создает нужного давления – Заменить насос.
Ослабла пружина предохранительного клапана – Отрегулировать нажатие или заменить пружину.

Рукоятка распределителя трактора МТЗ-80, МТЗ-82 преждевременно автоматически возвращается из рабочего положения (“Подъем”, “Принудительное опускание”) в нейтральное положение при работающей гидросистеме

Неправильно отрегулирована автоматика золотника по давлению – Отрегулировать автоматику или заменить распределитель.
Система перегружена: большой вес орудия или повышенное сопротивление почвы при выглублении орудия (при чрезмерной глубине обработки) – Не работать с орудием, вес которого превышает номинальную грузоподъемность навесного устройства, проверить правильность регулировки заглубления орудия.

Вспенивание масла в баке и выплескивание через заливную горловину

Подсос воздуха в систему во всасывающей магистрали – Проверить состояние и, при необходимости, заменить резиновые уплотнения во всасывающем патрубке, подтянуть крепление всасывающего маслопровода.

Подсос воздуха в систему через самоподжимной сальник вала гидравлического насоса – Проверить состояние самоподжимного сальника, при необходимости заменить сальник.

Орудие не удерживается в транспортном положении

Изношено резиновое уплотнительное кольцо поршня цилиндра – Заменить кольцо.
Изношены золотники или расточки в корпусе распределителя – Заменить распределитель.
Утечка масла наружу через резиновые уплотнения штока поршня или штуцеров трубопроводов – Заменить резиновые уплотнения штока поршня, затянуть штуцера трубопроводов.

Раздельно-агрегатная гидронавесная система трактора МТЗ-80, МТЗ-82 с силовым и позиционным регулированием

Навесное орудие не поднимается при установке рукоятки регулятора в положение “Подъем” или поднимается медленно

Нарушена регулировка тяги управления – Укоротить тягу управления.
Неисправность гидросистемы трактора МТЗ-80, МТЗ-82 – Установить рукоятку регулятора в положение “Регулятор выключен”, а рукоятку распределителя – в положение ”Подъем”. Если орудие при этом не поднимается, то неисправность не связана с регулятором.

Навесное орудие не поднимается (или поднимается медленно) при управлении распределителем и поднимается при управлении регулятором (МТЗ-82 с ГСВ)

Рукоятка рычага управления регулятором не установлена на фиксатор – Установите рукоятку на фиксатор.
Нарушена регулировка сектора механизма управления регулятора – Отрегулировать положение сектора.

Навесное орудие не опускается при установке рукоятки регулятора на первые зубья сектора в начале зоны регулирования

Нарушена регулировка тяги управления – Удлинить тягу управления.

Не включается позиция Принудительное опускание при управлении распределителем трактора МТЗ-80, МТЗ-82

Нарушена регулировка болта-упора на секторе управления – Отрегулировать положение болта-упора, сместив его по прорези сектора по часовой стрелке.

При силовом регулирование обеспечивается малая глубина пахоты

Недостаточная чувствительность системы; центральная тяга навесного механизма установлена в средних или нижних отверстиях серьги датчика – Установить центральную тягу на
верхние отверстия серьги.
Нарушена регулировка тяги силового регулирования – Отрегулировать.

При “Силовом регулировании” не обеспечивается достаточная глубина пахоты в крайнем положении рукоятки регулятора “От себя”

Затуплены лемеха плуга – Заменить или заточить лемеха плуга.
Центральная тяга установлена на верхние отверстия серьги датчика – Установить центральную тягу на средние отверстия, если глубина все же недостаточная, установить тягу на нижние отверстия.

Резкие толчки, передающиеся на трактор от орудия при силовом регулировании

Большая скорость коррекции – Повернуть ручку крана вперед по ходу трактора до исчезновения толчков.

Повышенный нагрев масла в гидронавесной системе трактора МТЗ-80, МТЗ-82

Ручка крана регулятора находится в крайнем по ходу трактора положении – Повернуть ручку крана назад по ходу трактора до упора и затем поворачивать вперед до исчезновения резких толчков.
Зависание обратного или предохранительного клапана ГСВ трактора МТЗ-80, МТЗ-82 – Промыть детали клапанов.
Нарушена регулировка сектора механизма управления регулятором – Отрегулировать положение сектора.
Рукоятка рычага управления регулятором не установлена на фиксатор – Установить рукоятку на фиксатор.
Рычаг управления распределителем находится в положении “Подъем” – Установить рычаг в нейтральное положение.

При установке рукояток управления выносными цилиндрами в позицию “Подъем” или “Принудительное спускание” орудие поднимается (МТЗ-80/82)

Рукоятка регулятора не установлена на фиксатор (в положение выключено) – Установить рукоятку на фиксатор.
Нарушена регулировка сектора механизма управления регулятором – Отрегулировать положение сектора.

Буксование задних колес не снижается при включении ГСВ трактора МТЗ-80, МТЗ-82

Заедание золотника автоматической подзарядки в корпусе ГСВ – Снять золотник и промойте детали.
Нарушена регулировка тяги рычага управления основным цилиндром – Отрегулировать длину тяги рычага, управляющего основным цилиндром.

Орудие не удерживается в транспортном положении

Утечка масла через уплотнительные кольца поршня гидроцилиндра трактора МТЗ-80, МТЗ-82 – Заменить уплотнительные кольца.
Утечка через запорный клапан ГСВ – Обеспечить плотное прилегание шарика к гнезду клапана.
Изношены золотники или расточки в корпусах распределителя или ГСВ – Заменить распределитель или ГСВ.
Рукоятка на регуляторе не находится в положении “регулятор выключен” – Установить рукоятку на фиксатор.
Нарушена регулировка положения сектора механизма управления регулятором – Отрегулировать положение сектора.
Негерметичность но обратному или запорному клапанам регулятора – Вынуть и промыть детали клапанов, при необходимости заменить детали клапана (шарик).

Неравномерный подъем навесного орудия в поперечно-вертикальной плоскости

Неправильно отрегулированы или установлены раскосы – Установить и отрегулировать раскосы согласно рекомендациям по агрегатированию машины.
Износ или поломка шлицев одного из рычагов – Заменить вал и рычаги.

Навесная машина в поднятом положении раскачивается в поперечном направлении выше нормы

Не правильно отрегулированы стяжки навесного устройства трактора МТЗ-80, МТЗ-82 – Отрегулировать натяжение стяжек.

ВОМ трактора МТЗ-80, МТЗ-82 не передает требуемый крутящий момент (“буксует”)

Нарушена регулировка лент тормозов – Отрегулировать натяжение лент.
Упирание рычага включение ВОМ в полик кабины – Отрегулировать положение рычага.
