Муфты CENTA
Компания ООО “ТД ИРБИС” является торговым партнером компании CENTA.
Прямые контракты с заводами производителями и объемы реализуемого товара дают возможность нам работать с минимальной торговой наценкой, тем самым поддерживать наиболее конкурентную цену.
Мы поставим муфты CENTA на Ваше предприятие в необходимом для Вас объеме в кратчайшие сроки.
Приобретая муфты CENTA у нас, Вы получаете
Работая с нами, Вы гарантированно получаете сертифицированный оригинальный товар, за качество которого мы несем полную ответственность.
Готовы рассмотреть возможность создания складского запаса для минимизации сроков поставки, при условии предоставления в наш адрес планируемых объемов закупок (ежемесячно, квартально).
Широкая филиальная сеть, наличие собственного автомобильного парка, а также контракты с компаниями-перевозчиками дают возможность обеспечить доставку товара в любую точку Украины в кратчайшие сроки.
Высокий уровень технического консультирования по вопросам подбора и применения любой реализуемой нами продукции.
Станьте нашим партнером и получайте комплексные решения!
С момента своего создания в 1970 г. компания CENTA Antriebe Kirschey GmbH зарекомендовала себя как инновационное предприятие, выпускающее превосходные эластичные муфты и промежуточные валы для тяжелых приводов, использующихся в промышленности и на морском флоте.
Ассортимент муфт CENTA включает в себя следующие виды продукции:
CENTAFLEX-A
Крутящий момент: от 10 до 14000 Нм.
Материал: натуральный каучук/силикон.
Диапазон температур: каучук: -45 °С…+80 °C/ силикон: 45 °С…+120 °C.
CENTAFLEX-B
Крутящий момент: от 32 до 1400 Нм.
Материал: полимерное волокно.
Диапазон температур: -40 °C…+80 °C.
CENTAFLEX-D
Крутящий момент: от 280 до 40000 Нм.
Материал: синтетический каучук.
Диапазон температур: -25 °C…+80 °C.
CENTAFLEX-E
Крутящий момент: от 75 до 40000 Нм.
Материал: синтетический каучук.
Диапазон температур: -25 °C…+80 °C.
CENTAFLEX-H
Крутящий момент: от 100 до 4000 Нм.
Материал: термоэластопласт.
Диапазон температур: 50 °C…+150 °C.
CENTAFLEX-K
Крутящий момент: от 400 до 5200 Нм.
Материал: пластиковый настил.
Диапазон температур: -40 °C…+150 °C.
CENTAFLEX-R
Крутящий момент: от 75 до 45000 Нм.
Материал: CENTALAN.
Диапазон температур: -45 °C…+100 °C.
CENTAFLEX-X
Крутящий момент: от 10 до 550 Нм.
Диапазон температур: до +150 °C.
CENTAFLEX-M
Крутящий момент: от 175 до 350 Нм.
Материал: натуральный каучук.
Диапазон температур: -45 °C…80 °С.
CENTAFLEX-AM
Крутящий момент: от 120 до 8000 Нм.
Материал: каучук.
Диапазон температур: -45 °C…+80 °С.
CENTAFLEX-AGM
Крутящий момент: от 160 до 11000 Нм.
Материал: каучук.
Диапазон температур: -45 °C…+80 °С.
CENTAMAX-B
Крутящий момент: от 700 до 15000 Нм.
Материал: каучук/силикон.
Температурный диапазон: -45 °C…+80 °С.
CENTAMAX-G
Крутящий момент: от 1200 до 70000 Нм.
Материал: каучук.
Температурный диапазон: -45 °C…+80 °С.
CENTAMAX-HTC
Крутящий момент: от 5400 до 45000 Нм.
Материал: каучук.
Температурный диапазон: -45 °C…+80 °С.
CENTAMAX-S
Крутящий момент: от 100 до 48000 Нм.
Материал: каучук.
Температурный диапазон: -45 °C…+80 °С.
CENTAX-TT
Крутящий момент: от 17,6 до 550 кНм.
Материал: каучук.
Температурный диапазон: -45 °C…+80 °С.
CENTAX-V
Крутящий момент: от 0,23 до 50 кНм.
Материал: каучук.
Температурный диапазон: -45 °C…+80 °С.
CF-K-100-165-63884 Z21, CF-K-100-165-65018 Z23 Муфта CENTAFLEX K-100-165 Мотор-редуктор за 24 часа
Поставляем под заказ эластичные муфты Centa Antriebe “Centaflex” и запасные эластичные элементы к ним.
Достаточно часто муфту Centaflex можно встретить в древообрабатывающем, камнеобрабатывающем, сельхозоборудовании, в дорожной и карьерной технике(Bosch, Bucher, Leduc, Dusterloch, Tigarbo), в паре с карданным валом. Муфта Centaflex достаточно компактна, и в стеснённых условиях может использоваться для передачи крутящего момента с мотор-редуктора на оборудование или с электродвигателя на редуктор.
Благодаря подвижной пространственной конструкци эластичная муфта Centaflex хорошо гасит удары и вибрации.

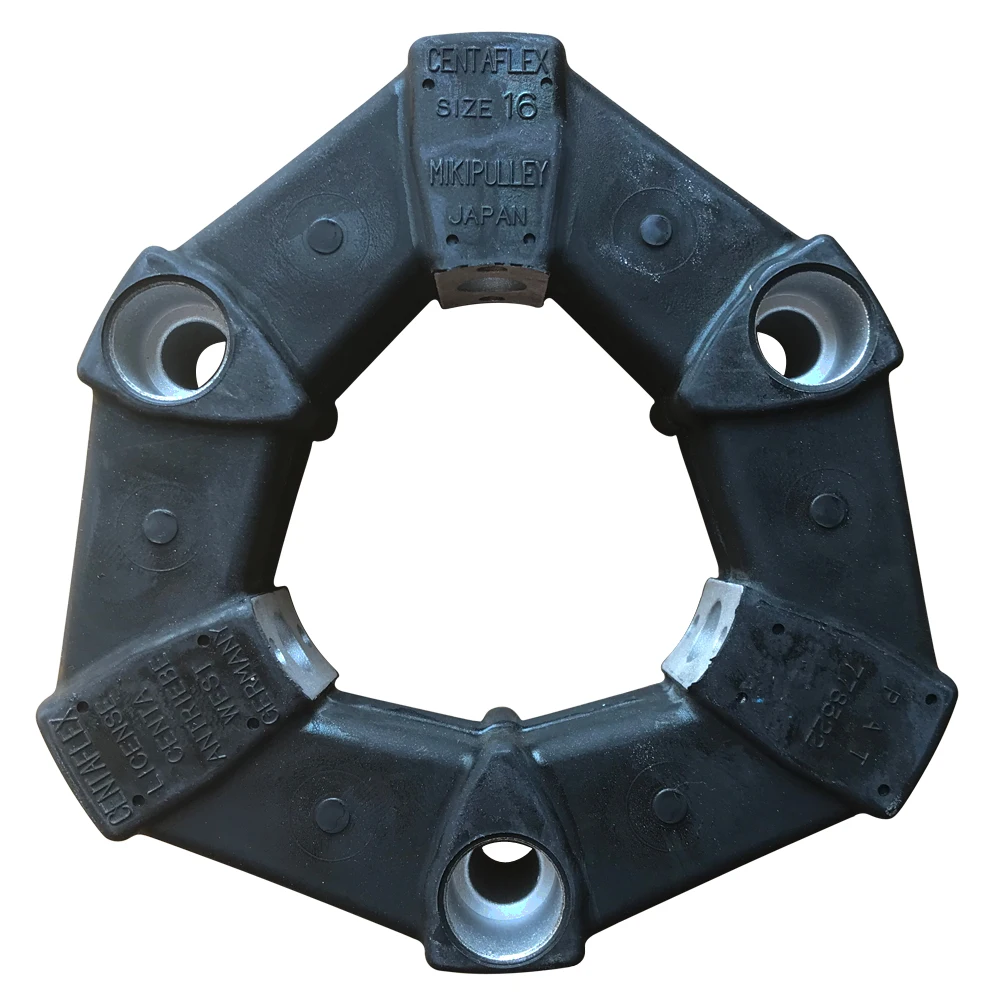

Эластичная муфта Centaflex-A. Имеет несколько конструктивных вариаций, таких как соединение вал-вал, вал-фланец, с промежуточным промвалом. Конструкция муфты Centaantriebe Centaflex-a является собственной разработкой компании и защищена патентами DBP 2019608, Mikipulley Jap. PAt 778322, Vulkan megiflex-b. US PAT.3683643. Эластичные муфты Centaflex-A можно встретить в дробилках Terex XR400R Terex XR400S, дизель-генераторе Power Pack MTU 6h2800R83
маркировка | артикул | D, мм | TK, мм | A, мм | E, мм |
Centaflex-A size 1 | CF-A-001 | 56 | 44 | 24 | 22 |
Centaflex-A size 2 | CF-A-002 | 85 | 68 | 24 | 20 |
Centaflex-A size 4 | CF-A-004 | 100 | 80 | 28 | 24 |
Centaflex-A size 8 | CF-A-008 | 120 | 100 | 32 | 28 |
Centaflex-A size 12 | CF-A-012 | 120 | 100 | 32 | 28 |
Centaflex-A size 16 | CF-A-016 | 150 | 125 | 42 | 36 |
Centaflex-A size 22 | CF-A-022 | 150 | 125 | 42 | 36 |
Centaflex-A size 25 | CF-A-025 | 170 | 140 | 46 | 40 |
Centaflex-A size 28 | CF-A-028 | 170 | 140 | 46 | 40 |
Centaflex-A size 30 | CF-A-030 | 200 | 165 | 58 | 50 |
Centaflex-A size 50 | CF-A-050 | 200 | 165 | 58 | 50 |
Centaflex-A size 80 | CF-A-080 | 205 | 165 | 65 | 61 |
Centaflex-A size 90 | CF-A-090 | 260 | 215 | 70 | 62 |
Centaflex-A size 140 | CF-A-140 | 260 | 215 | 70 | 62 |
Centaflex-A size 200 | CF-A-200 | 300 | 250 | 80 | 72 |
Centaflex-A size 250 | CF-A-250 | 340 | 280 | 85 | 77 |
Centaflex-A size 400 | CF-A-400 | 370 | 300 | 105 | 95 |
Centaflex-A size 600 | CF-A-600 | 470 | 380 | 125 | 110 |
Centaflex-A size 800 | CF-A-800 | 545 | 370+470 | 145 | 128 |
Эластичная муфта Centaflex-X
Эластичная муфта Centaflex-H. Материал эластичного элемента муфты – Hytrel, термопластичный полиэстер.
маркировка | артикул | Tk | D1 | A | |
Centaflex CF-H-8 | Type 8H | CFH008 | 100 | 125 | 32 |
Centaflex CF-H-16 | Type 16H | CFH016 | 120 | 155 | 41 |
Centaflex CF-H-25 | Type 25H | CFH025 | 140 | 182 | 47 |
Centaflex CF-H-30 | Type 30H | CFH030 | 165 | 205 | 56 |
Centaflex CF-H-50 | Type 50H | CFH050 | 165 | 205 | 50 |
Centaflex CF-H-90 | Type 90H | CFH090 | 165 | 215 | 56 |
Centaflex CF-H-110 | Type 110H | CFh210 | 180 | 230 | 56 |
Centaflex CF-H-140 | Type 140H | CFh240 | 215 | 270 | 56 |
Centaflex CF-H-160 | Type 160H | CFh260 | 215 | 270 | 59 |
Centaflex CF-H-240 | Type 240H | CFh340 | 260 | 330 | 65 |
Centaflex CF-H-400 | Type 400H | CFh500 | 324. 5 | 397 | 58 |
В зависимости от габарита муфты Centaflex CF-H эластичный элемент имеет разную конфигурацию. Муфту Centaflex-H вы можете встретить в составе экскаватора DAEWOO S220LC, DAEWOO S280LC
Эластичная муфта Centaflex-B
Эластичная муфта Centaflex-k

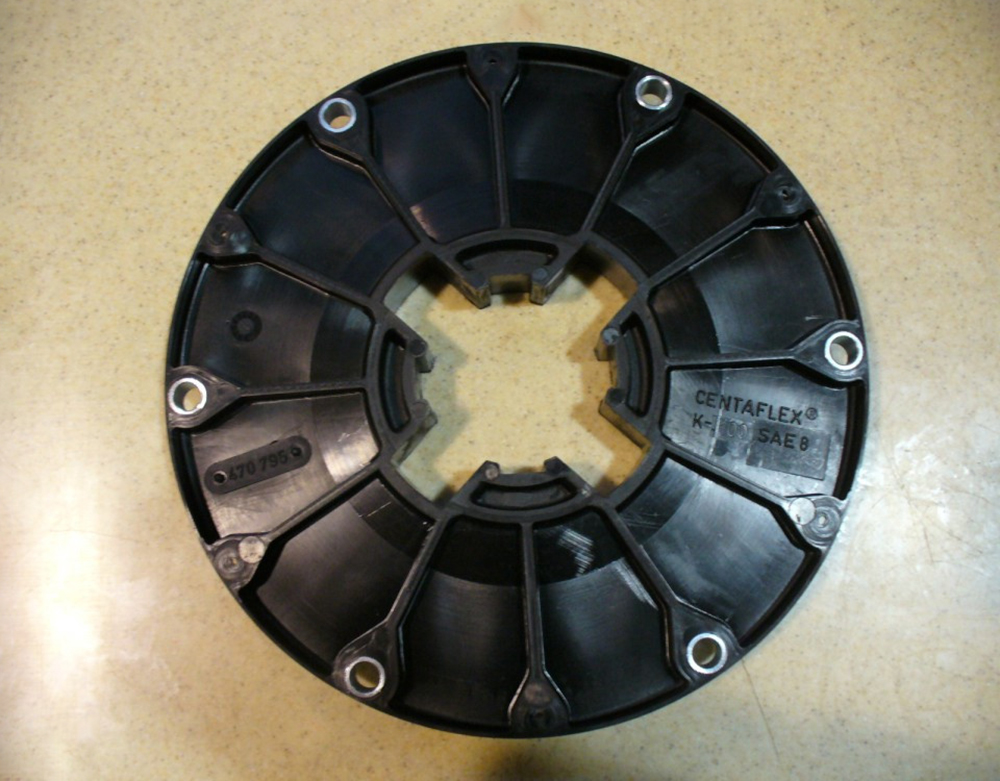

Эластичная муфта Centaflex CF-K часто используется для соединения маховика двигателя внутреннего сгорания и вала генератора, гидронасоса, бетононасоса. Используется в оборудовании 4203.11.000 Tigarbo, ТВЭКС ЕК-20, Е230WН (ЭКСМАШ / EXMACH)
маркировка | артикул | C, мм | D, мм | Tk, мм | E, мм | G, мм |
CF-K-100-165 | 470800 Centaflex-K-100-165 | 174 | 125 | 142 | 34 | 10 |
CF-K-100-136 | 488198 Centaflex-K-100-136 | 125 | ||||
CF-K-100 SAE 6-1/2 | 470796 Centaflex-K-100-SAE6,5 | 215. 9 | 125 | 200 | 34 | 14 |
CF-K-100 SAE 7-1/2 | Centaflex-K-100-SAE7,5 | 241.3 | 125 | 222.3 | 34 | 14 |
CF-K-100 SAE 8 | 470795 Centaflex-K-100-SAE8 | 263,5 | 125 | 244,5 | 34 | 14 |
CF-K-100 SAE 10 | 470799 Centaflex-K-100-SAE10 | 314,3 | 125 | 295,3 | 34 | 14 |
CF-K-100-100 | Centaflex-K-100-100 | 125 | 125 | 34 | 14 | |
CF-K-100-265 | Centaflex-K-100-265 | 264.95 | 125 | 250 | 34 | 14 |
CF-K-125-195 | 471099 Centaflex-K-125-195 | 195 | 136 | 200 | 30 | 10 |
CF-K-125 SAE 10 | 470999 Centaflex-K-125-SAE10 | 314.3 | 136 | 295.3 | 30 | 20 |
CF-K-125 SAE 11-1/2 | Centaflex-K-125-SAE11,5 | 352. 4 | 136 | 333.4 | 30 | 20 |
CF-K-150-230 | 474700 Centaflex-K-150-230 | 230 | 165 | 200 | 27 | 10 |
CF-K-150 SAE 11-1/2 | Centaflex-K-150-SAE11,5 | 352.4 | 165 | 333.4 | 27 | 20 |
CF-K-200 SAE 11-1/2 | Centaflex-K-200-SAE11,5 | 352.4 | 165 | 333.4 | 27 | 14 |
CF-K-200 SAE 14 | Centaflex-K-200-SAE14 | 466.7 | 165 | 438.2 | 27 | 10 |
CF-K-200-D SAE 14 | Centaflex-K-200-D-SAE14 | 466.7 | 165 | 438.2 | 27 | 5 |
Эластичная муфта Centamax. Чаще всего используется в приводах с двигателями внутреннего сгорания. Внешняя полумуфта может устанавливаться прямо на маховик двигателя, обеспечивая компактное и надёжное соединение с высоким крутящим моментом. Существует несколько способов монтажа/исполнения муфт Centa Centamax, при этом, как правило, сами эластичные элементы муфт универсальны.
Эластичные элементы муфт Centamax изготавливаются из разных полимерных материалов (резина, силикон) и имеют разную твёрдость и передаточную способность. Основные из них:
тип эластичного элемента | твёрдость, по Шору | номинальный | максимальная скорость вращения, об/мин | Sae фланец |
Centamax 120 | 35 40 50 60 70 | 100 110 120 140 150 | 5000 4500 4500 | 6,5 7,5 8 |
Centamax 240 | 50 60 70 | 250 300 350 | 4000 3600 | 8 10 |
Centamax 400 | 50 60 70 | 400 500 550 | 3600 | 10 |
Centamax 800 | 50 60 70 | 700 850 950 | 3600 3500 3000 | 10 11,5 14 |
Centamax 1200 | 50 60 70 | 1000 1200 1300 | 3500 3000 | 11,5 14 |
Centamax 1600 | 50 60 70 | 1450 1800 2000 | 3200 3000 2500 | 11,5 14 16 |
Centamax 2400 | 50 60 70 | 2000 2500 2800 | 3000 2500 2300 | 14 16 18 |
Centamax 2600 | 50 60 70 | 2500 2700 3000 | 3000 2500 2300 | 14 16 18 |
Centamax 2800 | 50 60 70 | 2800 3000 3200 | 3000 2500 2300 | 14 16 18 |
Centamax 3500 | 50 60 70 | 3200 3500 3800 | 3000 2500 2300 | 14 16 18 |
Centamax 4000 | 50 60 70 72 75 | 4000 4500 5000 5500 6000 | 3000 2500 2300 | 14 16 18 |
Centamax 5000 | 50 60 70 72 75 | 4500 5000 5500 6000 6500 | 3000 2500 2500 | 14 16 18 |
Centamax 7000 | 50 60 70 72 75 | 6300 7000 7900 8700 9500 | 2500 | 18 |
Centamax 8000 | 50 60 70 72 75 | 8000 9000 10 000 11 000 12 000 | 2500 2300 2000 | 18 21 24 |
Centamax 9000 | 50 60 70 72 75 | 8000 9000 10 000 11 000 12 000 | 2500 2300 2000 | 18 21 24 |
Centamax 10000 | 72 75 | 13 800 15 000 | 2500 2300 2000 | 18 21 24 |
Centamax 12000 | 50 60 70 72 75 | 12 500 14 000 15 000 16 500 18 000 | 2300 2000 | 21 24 |
Centamax 18000 | 50 60 70 72 75 | 16 000 18 000 20 000 22 000 24 000 | 2300 2000 | 21 24 |
Если вы проектируете новое обрудование, рекомендуем обратить внимание на более растпространённые типы муфт, дабы избежать долгих сроков поставки: муфта кардана SGF, эластичная муфта HRC, торовая муфта Flex.
