Трактор МТЗ-50 и МТЗ-52 - особенности и преимущества моделей

Легендарный трактор МТЗ-50 – одна из наилучших разработок торговой марки Беларусь, производился с начала 60-х вплоть до 1985 года. Пятидесятая серия тракторов разрабатывалась на основе предыдущих модификаций сельхозмашин МТЗ-5, МТЗ-7, МТЗ-40. Настоящим прорывом в тракторостроении впоследствии стала модель Беларус-80, конструктивной основой для которой как раз и стал трактор МТЗ-50.

Ознакомиться с описанием МТЗ-80 можно тут.

Колесный МТЗ-50 является универсальным сельхозагрегатом 1,4 т, в агрегации с дополнительными орудиями способен выполнять множество работ, что существенно расширяет его функциональность. Производство 50-й модели приостановлено более 20 лет назад, в конце девяностых выпускалась обновленная версия Беларус-500, в настоящее время разработана модифицированная улучшенная версия трактор МТЗ Беларус-2022.

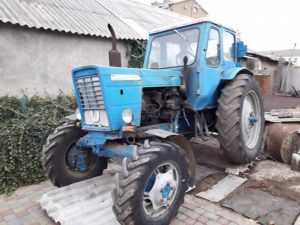

Трактор МТЗ 50
Трактор МТЗ 52

Описание моделей

После продолжительных экспериментальных испытаний 50-й модели было принято решение о разработке полноприводной модернизированной модификации, так появилась 52-я модель.

Основные отличия Беларуса МТЗ-52 от 50-й версии заключаются в полном приводе, установке муфты свободного хода на переднем мосту и дифференциала повышенной надежности.

За основу трактора МТЗ-50 взята классическая полурамная схема. В зависимости от потребностей народного хозяйства, разрабатывались сельхозмашины с конкретными заданными характеристиками. Так появились многочисленные последователи трактора МТЗ-50.

МТЗ 50

Для разных отраслей хозяйства был разработан ряд моделей с унифицированными узлами и механизмами, что позволяло оперативно переналаживать производство для выпуска конкретной модификации, не завышая себестоимость продукции, а владельцам техники не испытывать сложностей с запчастями и проведением ремонтов:

  • с полугусеничным приводом с резинометаллическими гусеницами для работы на рисовых полях МТЗ-50Р;
  • трехколесная версия с высоким клиренсом для выращивания хлопка трактор МТЗ-50Х1, впоследствии производился на Ташкентском заводе;
  • модификация ДТ-54А – гусеничный агрегат общего назначения;
  • гусеничный трактор Т-50В, Т-54В — так называемый «виноградник»;
  • версия с электростартером МТЗ-50Л;
  • аналог пятидесятой модели с приводом на все колеса – трактор МТЗ-52;
  • машина с электрическим стартером – модификация МТЗ-52Л;
  • низкоклиренсная версия с задними колесами уменьшенного диаметра – МТЗ-52Н;
  • версия для земледельческих работ на крутых склонах МТЗ-50К;
  • МТЗ-62, МТЗ-60 мощностью 65 л.с. – производились на экспорт.

В дальнейшем преобразования коснулись преимущественно внешнего вида тракторов – установка полукруглой радиаторной решетки и кабины с брезентовым тентом. В конце шестидесятых форму решетки поменяли на прямоугольную. Еще через 10 лет была увеличена кабина, крышу изготовили из стеклопластика, более современно стал выглядеть капот.

Технические характеристики

Общие данные
Масса конструкционная, кг3130
Масса в состоянии отгрузки с завода, кг3620
Масса эксплуатационная, кг3430
Масса максимально допустимая (полная), кг3660
База, мм.2370
Габаритные размеры, мм3815x1970x2550
Колея по передним колесам, мм1200-1800
Колея по задним колесам, мм1400-2100
Дорожный просвет, мм465
Емкость топливного бака, л130
Максимальная скорость движения, км/ч33
Двигатель
МаркаММЗ
МодельД-50
Тип4-х тактный, дизельный
Число цилиндров4
Рабочий объем, л4,75
Мощность, кВт (л.с.)41 (55)
Запас крутящего момента, %15
Коэффициент запаса крутящего момента, %15
Удельный расход топлива при эксплуатационной мощности, л/ч8
Трансмиссия
Муфта сцеплениясухая, однодисковая, постоянно замкнутая
Коробка передачдевятиступенчатая двухдиапазонная
Число передач вперед9
Число передач назад2
Задний мост
Тип дифференциалас функцией блокировки
Тормоза
На задние колесаДисковые
На передние колесаДисковые
Гидронавесная система (ГНС)
ГНС задняя+
— тип задней ГНСРаздельно-агрегатная
Максимальное давление, МПа20
Производительность насоса гидросистемы, МПа45
Ходовая система
ТипКолесная
Колесная формула4К2

Двигатель

Дизельный мотор трактора (Д-50 или Д-50Л) располагается в передней части конструкции под капотом. Запуск может осуществляться соответственно с помощью электростартера или посредством бензинового пускателя. Трактор способен развивать максимальную мощность 60 л.с. при номинальной 55 л.с. Ресурс составляет 5000 моточасов.

Агрегат оснащен системой жидкостного охлаждения (антифриз или вода). Воздухоочиститель – двухступенчатый, комбинированный. Очищение масла выполняют два фильтра – центробежный и механический.

Двигатель МТЗ-50

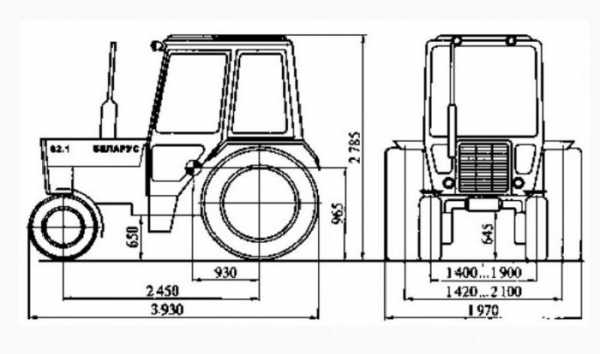

Габариты

По размерам тракторы МТЗ-50 и 52 относятся к среднегабаритной технике, что, естественно, позволяет использовать их в ограниченных пространствах, междурядьях, на виноградниках и в садах, складских помещениях, на узких улочках и аллейках.

Габаритные размеры дхшхвх составляют 3815х1970х2550 мм. На вопрос, сколько может весить трактор при отгрузке с завода, уточняем: конструкционная масса – 3,13 т; при отгрузке 3,62 т, эксплуатационный вес составляет 3,43 т. При достаточно скромных габаритах и небольшой массе трактор имеет вместительный топливный бак 130 л, позволяющий работать без дозаправок 1,5 смены.

Коробка передач

Посредством муфты сцепления и соединительной муфты, заднего моста и КПП осуществляется передача крутящего момента на ведущий мост. Трансмиссия механическая, за счет установки понижающего редуктора обеспечивает скорости 9вперед/2назад в двух диапазонах – на пониженном и повышенном без потерь мощности. Максимальная скорость передвижения – 33 км/ч.

Ходовая часть

Задние колеса у МТЗ-50 – ведущие, установлены на ступицы. С помощью карданного вала происходит передача усилия на передние колеса. Трактор МТЗ-52 – полноприводной. Благодаря кулачковому механизму блокирования дифференциала закрытого типа, активация процесса происходит нажатием на педаль.

Все процессы движения – маневрирование, замедление, ускорение, осуществляются посредством рулевого управления и тормозной системы. Передние и задние колеса регулируются: 120-180 см (передние), 140-210 см (задние).

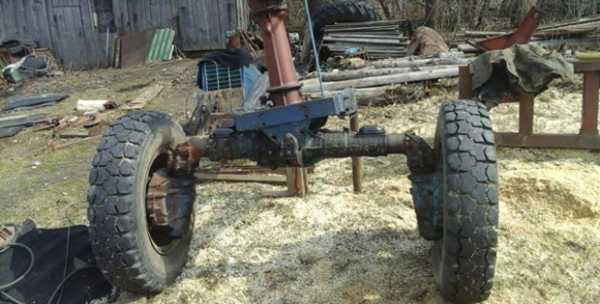

Передний мост трактора МТЗ

Высокий агротехнический просвет 46,5 см позволяет использовать трактор МТЗ-50 на специфических земледельческих работах – в овощеводстве, на бахче. Величина радиуса поворота – всего 2,5 м, что способствует хорошей маневренности и проходимости особенно на бездорожье и в ограниченном пространстве.

Кабина, управление

Кабина в тракторе МТЗ-50 – одноместная, оснащена подсветкой, вентилятором, ручным стеклоочистителем, защитой внешней обшивки. Изготовлена из металла, установлена на жесткий каркас. Для облегчения управления и снижения усилий оператора, трактор МТЗ-50 оснащен гидроусилителем раздельно-агрегатного типа.

Некоторая теснота в кабине компенсировалась большой площадью остекления с хорошим обзором, комфортным расположением всех органов управления и контрольных приборов. Высоким трактористам, конечно, в кабине было не совсем удобно, но для своего времени дизайн и начинка кабины были достаточно комфортными.

Главными органами управления в тракторе МТЗ-50 являются:

  • приборная панель с датчиками и индикаторами;
  • руль со звуковым сигналом;
  • переключатель указателя поворотов;
  • рычаги и рукоятки для управления основными системами – дисковые тормоза, передачи, вал отбора мощности, распределитель гидравлики, давление подпора;
  • пять педалей – блокировка дифференциала, тормоз (2 педали), подача горючего, сцепление;
  • включатель/выключатель аккумуляторной батареи.

Салон МТЗ-50

Гидравлика

Шестеренчатый насос, который приводится в действие мотором, гидроцилиндр и распределительное устройство, составляют основу гидросистемы трактора.

Навесное оборудование

Тракторы МТЗ-50 и 52 изначально предназначались для выполнения всех видов полевых работ – культивации, пахоты, посева, междурядной обработки, окучивания сельхозкультур, уборки урожая.

Кроме этого, машины эффективно работали в животноводстве, выполняли дорожно-строительные работы, перевозили грузы на прицепах, использовались в качестве привода деревообрабатывающих станков и другого оборудования, применялись как буксировщики различных агрегатов.

Для монтажа навесных, прицепных, полунавесных приспособлений на тракторе МТЗ-50 установлены буксирное и прицепное устройства, имеется ВОМ. Перечень дополнительных орудий для агрегата разнообразен, включает механизмы собственного бренда и импортных производителей:

Рекомендуем ознакомиться с детальным описанием трактора Беларус МТЗ-622.

Особенности эксплуатации

Тракторы МТЗ-50 и 52 в высшей степени соответствовали техническому уровню своего времени, считались передовой и высокопродуктивной техникой. О высоком уровне изготовления и совершенстве конструкции свидетельствует тот факт, что отдельные экземпляры тракторов до сих пор находятся в хорошем состоянии и успешно работают.

Можно сколько угодно сравнивать современные навороченные агрегаты с кондиционерами и умной электроникой с простыми тракторами из прошлого века. И совсем не обязательно, что сегодняшние машины во всем возьмут верх. Ведь, чем сложнее техника, тем затратней и более профессиональным должно быть ее обслуживание.

Иногда обычные запчасти на импортные агрегаты приходится ждать неделями, в то время, как старенький МТЗ – ветеран полей, в хороших руках практически не дает отказов. Преимущества тракторов МТЗ-50 неоспоримы:

  • возможность эффективной эксплуатации, независимо от климатических зон и погодных условий;
  • добротное изготовление, надежность механизмов и узлов тракторов Беларусь;
  • оптимальная проходимость по грунтовым дорогам и бездорожью;
  • неприхотливость, простота в эксплуатации, отличная ремонтопригодность;
  • рациональная агрегация с множеством дополнительных приспособлений и агрегатов для сельхозработ и выполнения других функций;
  • высокая производительность, способность работать в интенсивном темпе эксплуатации;
  • экономичность в расходах на техобслуживание.

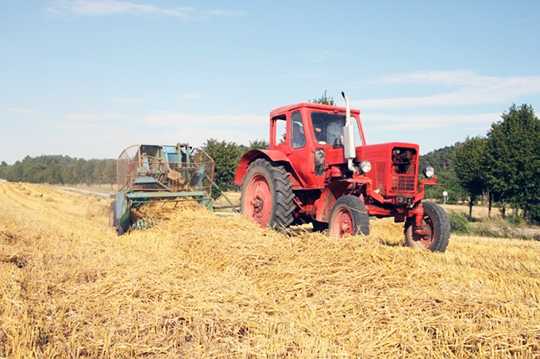

МТЗ-50 в работе

Обслуживание

Потребляет МТЗ-50 дизельное топливо, расход 8 л/ч считается вполне бюджетным для техники подобного класса. Удобно расположенный на двигателе счетчик моточасов позволяет контролировать пробег и своевременно выполнять необходимое ТО.

Более детально ознакомиться с особенностями техобслуживания трактора МТЗ-50 и 52-ой модели можно в инструкции по эксплуатации.

Основные неисправности, ремонт

В числе множества достоинств тракторов МТЗ-50 и 52 владельцы единодушно отмечают их неприхотливость, простоту в эксплуатации, отличную ремонтопригодность. Стандартный набор инструментов и умелые руки – вот и все, что требовалось для восстановления работоспособности машины в полевых условиях.

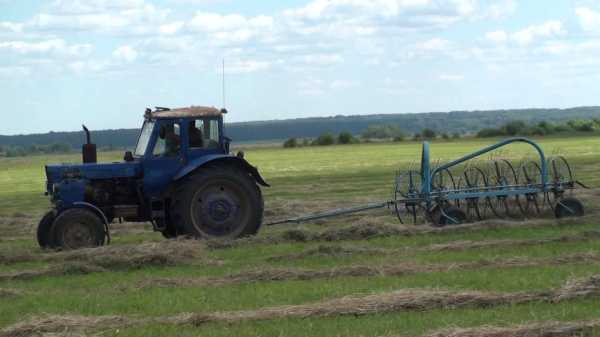

МТЗ в работе

Из недостатков отмечалась недостаточная мощность при работе на тяжелом грунте, необходимость крайне внимательного выбора передач и режимов работы сельхозмашины. Какие-либо системные неполадки и неисправности для тракторов МТЗ 50-ого семейства не свойственны.

Все возникающие дефекты своевременно выявлялись производителем и в последующих версиях оперативно устранялись. Как выразился один из пользователей в отзывах: «Трактор МТЗ больше всего боится неумелого за рулем», что, действительно, удачно подмечено.

Видео обзор

Трактор МТЗ-50

История тракторов МТЗ-50 и МТЗ-52

Отзывы владельцев

   Дмитрий:

«У меня был МТЗ 50, который списали. Техника высшего класса, то, что надо. Не ломался, не подводил, не убиваемый. Жалею, что продал. Сегодня такой уже не купить».

   Антон:

«На тракторе мтз 50 пришлось поработать с конца девяностых и до 2010 года. Хорошая техника, можно сказать, что морально соответствует и по сегодняшним меркам: сделана на совесть, конструкция простейшая, проще наверное, не бывает. Любую навеску цепляй и хоть кукурузу посеять, хоть картошку выкопать. Если зимой заметало или весной заливало, то ничем и не проедешь, а трактору хотя бы что. 52-я модель полноприводная тоже была у нас в бригаде, еще лучше машина, с электростартером. У моего 50-го пускач был бензиновый, иногда капризничал, если бензин плохой попадался. А в остальном крупных недостатков считаю, что нет.

Достоинства: качественный, мощный, функциональный.

Недостатки: нет. »

proogorod.com

МТЗ-50

Трактор МТЗ-50 является универсально-прапашной техникой, которая в советские годы была наиболее популярной машиной, предназначенной для проделывания различных видов работы в сельском хозяйстве. В серийное производство данная модель была запущена в 1962 году, а уже в 1985 году были собраны последние машины. За все это время Минский тракторный завод выпустил около 1 миллиона и 256 тысяч единиц техники. Казалось бы, на этом и закончилась история легендарного МТЗ-50, но спустя некоторое время, а именно в середине 90-х годов производитель возобновил серийное производство этого трактора, но уже с обновленным дизайном и под новым наименованием – МТЗ-500.

Двигатель у МТЗ-50 развивает номинальную мощность в 40.45 киловатт или же в 55 лошадиных сил, чего по тем временам вполне хватало. Изготавливался данный мотор под маркой Д-50. Его рабочий объем составляет 4750 кубических миллилитров. Стоит отметить, что агрегат является довольно экономичным и неприхотливым к качеству дизельного топлива. Его средний расход за один рабочий час составляет всего 8 литров. Тяговое усилие довольно большое, из-за чего трактор и был отнесен к 1.4 классу разнообразной специальной техники.

Навигация по статье

Назначение

Трактор МТЗ-50 является представителем техники общего предназначения, соответственно и обладает довольно широкой областью применения. В СССР эта модель трудилась практически во всех сельских хозяйствах, так как была наиболее надежной и производительной техникой. В основном трактор служил для выполнения таких работ, как вспахивание почвы, внесение удобрений, подготовка почвы к посеву, посев, уборка различных сельскохозяйственных культур, мелиорация, культивация и обработка почвы. Помимо этого он также был задействован в промышленности, строительных организациях и коммунальных хозяйствах.

Также на данной модели осуществлялись транспортировочные работы каких-либо грузов и материалов с использованием прицепов, которые чаще всего они были загружены сеном. Трактор мог с легкостью потянуть за собой до трех груженых прицепов, что позволяло ему проделывать довольно объемную работу в сельских хозяйствах.

Навесное оборудование

Для данной машины доступно все необходимое оборудование, позволяющее выполнить ему комплексную работу, а именно это:

  1.  Плужные навесные агрегаты.
  2.  Трехкорпусные плужные агрегаты для вспашки разных видов почвы.
  3.  Сеялки-культиваторы.
  4.  Культиваторы.
  5.  Культиваторы, предназначенные для сплошной обработки  плодородного слоя почвы.
  6.  Механические сеялки.
  7.  Чизельные агрегаты.
  8.  Боронировочное оборудование.
  9.  Мелиоративные агрегаты.
  10.  Почвообрабатывающее оборудование.
  11.  Комбинированное оборудование.
  12.  Оборудование, предназначенное для внедрения жидких удобрений.
  13.  Рассеиватели минеральных удобрений.
  14.  Механическая косилка.
  15.  Навесная косилка-измельчитель.
  16.  Косилка плющилка.
  17.  Косилки дискового типа.
  18.  Косилки сегментно-пальцевого типа.
  19.  Роторные грабли-ворошилки.
  20.  Навесные пресс-подборщики для тюков.
  21.  Навесные пресс-подборщики для рулонов.
  22.  Фронтальные вилы, предназначенные для погрузки силоса, сена и  прочих культур.
  23.  Уборочное оборудование.
  24.  Коммунальное оборудование.

Модификации

Трактор выпускался в базовой версии и в нескольких модифицированных версиях, что позволяло угодить всем нуждам народных хозяйств. Выпускались такие модификации, как:

  • Модификация МТЗ-50Х. Данная модель немного необычная на первый взгляд, так как имеет странную конструкцию: дорожный просвет значительно был увеличен по сравнению с базовым трактором, а вместо двух привычных колес передней оси, было установлено либо одно колесо, либо же два, но сильно сближенных. Такая модификация была разработана совместно Ташкентским тракторным заводом (ТТЗ) специально для работы на хлопководческих полях. В техническом плане изменений больше не было произведено.
  • Модификация МТЗ-50К (выпускаемая еще как Т-50К). Является крутосклонной колесной машиной, предназначенной для работы в горных местностях, так как обладает повышенной устойчивостью к неровностям, полученной за счет некоторых конструкционных изменений. Сборка этой модификации осуществлялась лишь в Тбилиси, а Минским тракторным заводом предоставлялись необходимые части и элементы конструкции.
  • Модификация МТЗ-50В (или же Т-50В). Представляет собой технику, предназначенную для работы в виноградниках. Отличительной чертой данной модификации от базового трактора является использование гусеничного шасси. Такое решение было принято неспроста, а в целях повышения маневренных качеств машины. К примеру, минимальный радиус поворота колесной модели занимал не менее двух метров, когда гусеничная способна совершить полный разворот прямо на месте. В виноградниках довольно стесненные условия работы, поэтому кроме МТЗ-50В для данной области не было подходящей техники.
  • Модификация МТЗ-50Р. Данная модель была разработана специально для работы на рисковых чеках. Это объясняется тем, что шасси у машины наполовину колесное, а наполовину гусеничное. Такая конструкция устойчиво держалась на поверхности грунта и, что самое важное в этой области, не наносила серьезных повреждений плодородному слою почвы, так как за счет большей площади сцепления грунтом получилось добиться понижения удельного давления на грунт. Остальные характеристики и оснащения полностью унаследованы от базовой версии трактора.
  • Модификация МТЗ-52Н. Эта машина уже относится к более новой модели, однако, основана на той же базе, соответственно, ее вполне можно назвать модифицированной версией МТЗ-50. Итак, основными отличиями данной модификации являются задние колеса уменьшенного диаметра и балочный передний мост вместо прежнего, портального. Благодаря этим изменениям был уменьшен дорожный просвет машины, в результате чего возросла устойчивость.

На этом серия модификаций заканчивается, но стоит также упомянуть об изменениях базовой модели, вносимых на протяжении всего производства:

В конце 60-х годов трактор получил прямоугольную решетку радиатора.
На протяжении 70-х годов выпускалась машина с видоизмененной формой капота.

С конца 70-х годов и по окончанию серийного производства МТЗ-50 имел увеличенную каркасную кабину и стеклопластиковую крышу. Но это могло быть включено лишь в комплектацию, так как в период этого времени еще выпускались машины с привычной металлической кабиной.

Технические характеристики

Габаритные данные:

  • Длина – 3810 миллиметров.
  • Ширина – 1970 миллиметров.
  • Высота – 2470 миллиметров.
  • Дорожный просвет – 460 миллиметров.
  • Наименьшая ширина передней колеи – 1200 миллиметров.
  • Наибольшая ширина передней колеи – 1800 миллиметров.
  • Наименьшая ширина задней колеи – 1400 миллиметров.
  • Наибольшая ширина задней колеи – 2100 миллиметров.
  • Наименьший радиус поворота – 2500 миллиметров.

Эксплуатационные значения:

  • Конструкционная масса машины – 3600 килограмм.
  • Устанавливаемый двигатель – дизельный Д-50.
  • Номинальная мощность на выходе – 40.45 киловатт/55 лошадиных сил.
  • Предельная мощность на выходе – 44.13 киловатта/60 лошадиных сил.
  • Максимальная скорость – 33 километра в час.
  • Расход топлива при максимальной нагрузке – 8 литров в час.
  • Тип запуска – электростартерный
  • Тип стартера – электрический, СТ-212.
  • Тип пускового двигателя – бензиновый, ПД-10У.
  • Способ смесеобразования – вихревая камера.
  • Рулевое управление – гидравлический усилитель руля.

Трансмиссия:

  • Тип коробки переключения передач – механическая, двух диапазонная.
  • Количество передач переднего хода – 9.
  • Количество передач заднего хода – 2.
  • Блокировка дифференциала – механическая, при помощи педалей.
  • Расположение блокируемого дифференциала – задний мост.

Ходовая часть:

  • Тип задней подвески – жесткая.
  • Тип передней подвески – полужесткая.

Тормоза:

  • Тип тормозов – дисковые, сухие.
  • Расположение – установлены на ведущих шестернях конечных передач.

Гидравлическая система:

  • Тип гидравлической системы – раздельно-агрегатная.
  • Количество гидравлических цилиндров – 1.
  • Гидравлический распределитель – трех секционный золотниково-клапанный.
  • Тип гидравлического насоса – шестеренчатый.
  • Модель гидравлического насоса – НШ-32.
  • Максимальная грузоподъемность – не более 800 килограмм.

Емкости:

  • Количество масла в топливной системе – 200 миллилитров.
  • Емкость гидравлического усилителя руля 6 литров.
  • Система охлаждения – 20 литров.
  • Топливный бак основного мотора – 100 литров.
  • Топливный бак пускового мотора –

gruzato.ru

МТЗ-50 — Википедия

МТЗ-50 «Беларусь», МТЗ-52 «Беларусь»
Проект, г 1957
Конструктор Группа инженеров
Выпускался, гг. 1962 - 1985
Производитель МТЗ
Экземпляры 1 256 800 (на 1995 г.)[1]
Назначение универсальный
Тип движителя колёсный
Тяговый класс, тс 1,4
Рабочая скорость, км/ч 22
Транспортная скорость, км/ч 33
Полная масса, т 3,66
Эксплуатационная масса, т 3,43
Расположение
Кабина: сзади трактора, закрытая
Двигатель: расположение переднее
Основные размеры
Длина, мм 3810
Ширина, мм 1970
Высота, мм 2470
База, мм 1200
Колея, мм 1800
Дорожный (агротехнический) просвет, мм 465
Двигатель
Обозначение по ГОСТ 4Ч11/12,5
Марка двигателя Д-50
Мощность, л.с. (кВт) 55 (41)
Подвеска и управление
Тип подвески балансирная, жёсткая
Способ управления поворотом передними колёсами
Тормоза дисковые
Оборудование
Гидрооборудование раздельно-агрегатная система
Пневмооборудование для привода тормозов прицепа (на части тракторов)
Электрооборудование Напряжение - 12В
Модельный ряд
Базовая модель МТЗ-5
Последующая модель МТЗ-80
 МТЗ-50 «Беларусь», МТЗ-52 «Беларусь» на Викискладе

МТЗ-50 «Белару́сь», (МТЗ-52 «Беларусь») — марка колёсных универсальных сельскохозяйственных тракторов, выпускавшихся Минским тракторным заводом с 1962 года по 1985 годы.

После окончания Великой Отечественной войны в СССР полным ходом шло восстановление и модернизация промышленности и сельского хозяйства. В начале 1950-х годов принимаются решения о вводе в сельскохозяйственный оборот обширных целинных земель в Казахстане, Поволжье, Урале, и на Дальнем Востоке. Народное хозяйство страны остро нуждалось в новых образцах надёжной и неприхотливой техники[2].

Весной 1958 года экспериментальный цех Минского тракторного завода им. Ленна представил на рассмотрение научно-технического совета Всесоюзного объединения «Союзсельхозтехника» несколько опытных образцов трактора. По результатам испытаний конструкция была одобрена и трактор был рекомендован к серийному производству как колёсный универсальный, класса 1,4 т[3]. Трактор оснащался атмосферным рядным дизельным двигателем, мощностью не менее 55 л. с.

Трансмиссия трактора оснащалась 9-ступенчатой коробкой передач + 2 передачи заднего хода, что обеспечивало выбор потребных режимов движения при скоростях от 1,65 до 25,5 км/ч[3].

В 1959 году были закончены государственные испытания, по результатам которых конструкция была доработана, выпущена необходимая документация и сдана в производство. На базе трактора МТЗ-50 была разработана модификация высокой проходимости с двумя ведущими мостами — МТЗ-52[3].

Трактор строился по традиционной для своего семейства компоновке: полурамная конструкция с несущими картерами узлов трансмиссии, переднее расположение двигателя, задние ведущие колёса увеличенного диаметра, передние направляющие колёса уменьшенного диаметра[4].

Технические характеристики

Оснащённость и технические характеристики трактора МТЗ-50 и его модификаций могут и в настоящее время соответствовать запросам малых фермерских хозяйств и небольших предприятий. Экономичность расхода топлива составит конкуренцию некоторым современным тракторам[5].

Колёсные тракторы «Беларусь» семейства МТЗ-50, МТЗ-52 — это универсальные сельскохозяйственные тракторы класса 1,4 т, на которые устанавливались дизельные двигатели Д-50 (50Л) с электростартёром или пусковым двухтактным бензиновым двигателем соответственно.

Трактор сконструирован по нормальной схеме и имеет полурамную конструкцию. Полурама выполнена из двух швеллеров, соединённых между собой передним литым брусом.

Собственно остов трактора состоит из полурамы и трёх агрегатов: муфты сцепления, коробки передач и заднего моста. В передней части остова смонтирован двигатель со вспомогательным оборудованием и радиатор системы охлаждения. Двигатель крепится при помощи шарнирных опор к переднему брусу полурамы и закрыт облицовкой аллигаторного типа с возможностью откидывать её вперёд по ходу трактора[6].

Непосредственно за двигателем расположены механизмы силовой передачи трактора: муфта сцепления, коробка передач и задний мост, на корпусе которого закреплены механизмы тормозов и установлен вал отбора мощности (ВОМ) а также механизм задней навески гидравлической системы[6].

Гидравлическая система — раздельно-агрегатная. Насос гидросистемы получает вращение от двигателя через шестерни привода ВОМ. На корпусе муфты сцепления закреплён масляный бак и корпус гидроагрегатов (распределитель, гидроувеличитель сцепного веса). Для работы с прицепными машинами на продольных тягах задней навески установлена поперечина со стандартной прицепной вилкой[6].

Агротехническая колея переменная и может регулироваться в пределах 1200—1800 мм. Передние малые управляемые и задние колёса большого диаметра защищены крыльями[6].

Двигатель

На трактора семейства МТЗ-50 (50Л, 50X), МТЗ-52 (52Л) устанавливались дизельные атмосферные двигатели Д-50 и Д-50Л номинальной мощностью 41 кВт (55 л. с.). Двигатели различались лишь системами пуска. Д-50 имел систему пуска от электростартера, а Д-50Л — от двухтактного бензинового двигателя (пускача).

Конструкция узлов и механизмов двигателя была рассчитана на работу без капитального ремонта до 5000 мото-часов при условии правильной эксплуатации и своевременного обслуживания[6][7].

Двигатели четырёхтактные, четырёхцилиндровые рядные с водяным охлаждением и вихревой камерой.

Д-50Д-50Л
Мощность л. с. (номинальная)55
Число оборотов в мин. (номинальное)1700
Расход топлива на минимальных оборотах г/э. л. с. ч.195
Способ смесеобразованиявихревая камера-
Порядок зажигания1-3-4-2
Число цилиндров4
Диаметр цилиндра, мм110
Ход поршня, мм125
Степень сжатия (расчётная)16
Система пускаэлектростартёр СТ-212Пусковой двигатель ПД-10У
Вес сухого двигателя кг410470
Применяемое топливодизельное (ГОСТ 4749-49)
Ёмкость системы охлаждения л.2022

Силовая передача

Силовая передача трактора служит для передачи вращения коленчатого вала двигателя к ведущим колёсам и включает в себя следующие механизмы:

  • муфта сцепления,
  • соединительная муфта,
  • коробка передач,
  • задний мост.

Муфта сцепления сухая, однодисковая, постоянно замкнутая. Коробка передач 9-ти ступенчатая (9 передач для движения вперёд и 2 передачи для движения назад). Для переключения на пониженные передачи используется специальный вал. Задний мост имеет дифференциал с функцией блокировки. Управление блокировкой механическое с помощью педали расположенной на полу кабины[8].

Ходовая система и рулевое управление

Подвеска задних колес — жёсткая. На передних колесах используется полужесткая подвеска, имеется специальный балансирный мост[4].

Задние колеса соединены с осями при помощи «клеммовидных соединений», что позволяет при необходимости без затруднений отсоединить их и позволяет бесступенчато изменять ширину колеи в пределах 1400—2100 мм[4]. Колея передних колёс также регулируется в пределах 1200—1800, но ступенчато, с шагом 100 мм. Дорожный просвет 465 мм. Тормозные механизмы дисковые. Управление поворотом — передними колёсами. Имеется гидроусилитель рулевого управления[8].

Раздельно - агрегатная гидравлическая система

Трактор оборудован раздельно-агрегатной гидравлической системой, включающей в себя шестерёнчатый насос НШ-32, приводимый от двигателя, трёхсекционный золотниково-клапанный гидрораспределитель, гидроцилиндр управления навесным оборудованием[4].

Электрооборудование

Электрооборудование состоит из следующих основных частей и агрегатов:

  • генератор;
  • стартёр;
  • стартёр пускового двигателя постоянного тока, номинальное напряжение на выходе — 12 В;
  • свечи накаливания — СНД-100-Б3[9], максимальный рабочий ток — 50 А, рабочее напряжение, подводимое к свече — 1,4 В, сопротивление — 0,02 Ом;
  • система зажигания[5].
МТЗ-50 (50Л)МТЗ-52 (52Л)
Тип трактораКолёсный универсальный, класса 1,4 т.
Длина (по концам продольных тяг), мм38153930
Ширина (по полуосям задних колёс), мм1970
Высота (по кабине), мм2485
Продольная база, мм23702450
Агротехническая колея (по передним и задним колёсам), мм1200 — 1800
Радиус поворота м2,52,7
Вес трактора (конструктивный) кг27902990
ДвигательД-50, Д-50Л
Мощность двигателя (номинальная) л. с.55
Колёсная формула4×24×4
Передний ведущий мост-+
Размеры шин передних колёс, мм200-508 (7,5-20')210-508 (8,3/8-20')
Задних колёс, мм330-965 (13,6/12-38')

Видео по теме

Модификации

За годы выпуска, конструкция трактора неоднократно модернизировалась[5]. Для нужд народного хозяйства выпускались специальные модификации:

  • МТЗ-60 и МТЗ-62 — с двигателем СМД-12, мощностью 65 л. с. — (выпускалась в основном на экспорт)
  • МТЗ-50Х — высококлиренсная хлопководческая, с одним передним колесом или двумя сближенными колёсами (выпускалась совместно с Ташкентским тракторным заводом)
  • МТЗ-50К (Т-50К) — крутосклонная колёсная, выпускалась в Тбилиси.
  • Т-50В и Т-54В — гусеничная, для работы в виноградниках.
  • МТЗ-50Р — полугусеничная, для работы на рисовых чеках.
  • МТЗ-52Н — низкоклиренсная, (задние колёса уменьшенного размера, балочный передний мост вместо портального).
  • МТЗ-50Л — отличался от МТЗ-50 пусковым устройством двигателя.

За годы выпуска менялся внешний вид и конструкция кабины, хотя индексация оставалась без изменений[5]:

  • В начале 1960-х годов с полукруглой решёткой радиатора и бескаркасной кабиной с брезентовой крышей
  • С конца 1960-х годов с прямоугольной решёткой радиатора
  • В 1970-х годах — с изменённым внешним видом капота
  • В конце 1970-х годов — с каркасной кабиной увеличенного размера и стеклопластиковой крышей.

МТЗ-50 и его модификации

МТЗ-52 на сельхозработах

МТЗ-60 первых модификаций

МТЗ-60 последних модификаций

Беларусь МТЗ-60

Примечания

  1. ↑ Отечественные сельскохозяйственные тракторы. Иллюстрированная история развития за 100 лет, 1996.
  2. ↑ Керов, 2014.
  3. 1 2 3 История продукции. Трактор МТЗ-50, 2015.
  4. 1 2 3 4 Дронг, 1963.
  5. 1 2 3 4 Соловьёв, 2000.
  6. 1 2 3 4 5 Касперович, 1974.
  7. ↑ Дизельные двигатели Д-50, Д-50Л, 1969, с. 5,6.
  8. 1 2 Тракторы «Беларусь» МТЗ-50 и МТЗ-50Л : Рук. по эксплуатации и уходу, 1967.
  9. ↑ Дизельные двигатели Д-50, Д-50Л, 1969, с. 8.

Литература

  • Тракторы Беларусь МТЗ-50, МТЗ-59Л, МТЗ-52, МТЗ-52Л / Составление: В. В. Касперович. — Пятое с доп. и испр.. — Мн.: Ураджай, 1974. — 330 с. — 90 000 экз.
  • Дизельные двигатели Д-50, Д-50Л / Редактор: И. Каршакевич. — Мн.: Урожай, 1969. — 138 с.
  • Керов В. В. Краткий курс истории России с древнейших времен до начала XXI века. — M.: Астрель, 2014. — 850 с. — 3000 экз. — ISBN 978-5-17-083090-9.
  • Соловьёв А. Н. Справочник инженера предприятия технологического транспорта и спецтехники. — М.: Инфра-Инженерия, 2000. — Т. 1. — 1344 с. — 2000 экз. — ISBN 978-5-9729-0023-7.
  • Тракторы «Беларусь» МТЗ-50 и МТЗ-50Л : Рук. по эксплуатации и уходу / Отв. ред. П.И.Бойков. — Изд. 2-е , доп. и испр.. — Мн.: Урожай, 1967. — 298 с. — 90 000 экз.
  • Отечественные сельскохозяйственные тракторы. Иллюстрированная история развития за 100 лет. — НАТИ. — М.: Внешторгиздат, 1996. — 54 с. — 1500 экз.
  • Дронг И. И. Трактор "Беларусь" МТЗ-50. — Мн.: Гос. изд-во сельхоз лит-ры БССР, 1963. — 400 с. — 50 000 экз.

Ссылки

wiki2.red

Трактор МТЗ-50: описание, технические характеристики

Колесный трактор МТЗ-50 относится к группе универсально-пропашных машин и к тяговому классу 1.4 т. В советские годы эта модель использовалась повсеместно для выполнения как сельскохозяйственных, так и промышленных либо строительных работ. Производителем этой машины является Минский тракторный завод.

Немного истории

Первый трактор МТЗ-50 сошел с конвейера в 1962 г. Выпускалась и поставлялась в Россию эта модель вплоть до 1985 года. Начиная с этого времени, МТЗ выпускал ограниченные партии таких машин, в основном на экспорт. Сегодня Минский завод производит модифицированный аналог этой модели - «Беларус-500».

Основные преимущества

Ценился механизаторами этот трактор в советские годы и пользуется популярностью у фермеров сегодня прежде всего за:

  • Простоту конструкции. Этот фактор определяет, во-первых, надежность модели, а во-вторых, ее полную ремонтопригодность.

  • Универсальность. Машина МТЗ-50 может использоваться для всех видов сельскохозяйственных работ: пахоты, внесения удобрений, сбора урожая, полива и т. д. Также эту модель часто закупают коммунальные хозяйства для вывоза спиленных веток, строительного и бытового мусора и т. д. Трактор может работать в связке с самым разным оборудованием. Допускается использовать его в том числе и как бульдозер, экскаватор либо погрузчик.

  • Возможность эксплуатации в самых жестких погодных условиях.

  • Хорошую проходимость. Колеса этого трактора при необходимости могут регулироваться. Монтируются и демонтируются они в максимально короткие сроки, поскольку крепятся при помощи специального удобного соединения.

  • Невысокую стоимость. Это одна из самых дешевых моделей трактора на современном отечественном рынке. Разумеется, сегодня можно приобрести только бывший в употреблении «Белорус» этой модификации. При этом дешево обходится не только собственно покупка, но и ремонт этой техники. Запчасти МТЗ-50 также стоят недорого.

  • Неприхотливость к качеству топлива.

Недостатки у этой модели типичные для всех тракторов советского производства: отсутствие кондиционера и шумность. К минусам этой модели относят также не особенно высокую производительность при обработке очень больших по площади участков.

Общее описание

В работе трактор МТЗ-50, схема которого представлена ниже, почти за 60 лет эксплуатации показал себя просто отлично. Оно и неудивительно, ведь технические характеристики у него действительно неплохие.

Остов этой машины образуют полурама, сваренная из двух швеллеров и балки, муфта сцепления, задний мост и коробка передач. Двигатель закреплен впереди. Также на балке располагаются масляный и водяной радиаторы, гидроусилитель руля и жалюзи. Гидравлическая система у этой модели раздельно-агрегатная. Машина оснащена дисковыми тормозами и механической коробкой передач.

Топливный бак расположен позади сиденья тракториста, а сама закрытая кабина крепится к крыльям колес. Окна у МТЗ-50 очень большие и обеспечивают отличный обзор. Для освещения дороги в ночное время на машине установлены четыре фары.

Технические характеристики

С информацией о том, какие еще параметры характеризуют белорусскую модель МТЗ-50, можно ознакомиться в представленной ниже таблице.

Параметр

Значение

Масса

3130 кг

База

2370 мм

Колея по колесам передним/задним

1200-1800/1400-2100 мм

Дорожный просвет

465 мм

Двигатель

Д-50

Мощность

55 л. с.

Количество передач

9/2

Габариты

3815х2550х1970

Какие существуют модификации

На базе трактора МТЗ-50 когда-то Минским тракторным заводом выпускалось несколько модификаций. Машина с индексом "К" в маркировке была сконструирована МТЗ совместно с инженерами из Тбилиси. Ее отличительной особенностью является повышенная устойчивость на склонах.

Для работы на виноградниках когда-то использовалась модификация 50В, а на рисовых полях — 50Р. Машина 50Н отличается от базовой диаметром колес и низким клиренсом.

Если сравнивать МТЗ-50 с современными марками тракторов, конечно же, у него обязательно выявятся какие-нибудь недостатки. Однако все они с лихвой перекрываются дешевизной этой модели, удобством в использовании и надежностью. Очень неплохими характеристиками отличается и современный аналог - "Беларус 500". При необходимости можно приобрести не бывший в употреблении советский трактор, а новую, не менее производительную и надежную модель.

fb.ru

трактора мтз 50

Беларус-50 его возможности и характеристики

Один из самых массовых и популярных тракторов, широко использующихся во всех отраслях народного хозяйства. Чаще всего модель носит название «Белорус» без всяких цифр. Он относится к колесным тракторам общего назначения. Машина стала одним из самых массово используемых в сельском хозяйстве агрегатов. Многофункциональность машины поражает своими возможностями. Трактор МТЗ 50 легко может пахать, боронить, культивировать, удобрять почву благодаря множеству имеющихся в его арсенале навесных приспособлений для работы в поле.

Кроме того данный трактор нашел применение в промышленности, строительстве и может использоваться в коммунальном хозяйстве. Использующие технику специалисты оставляют самые благоприятные отзывы о неприхотливости, экономичности и технических возможностях машины. Несложное управление позволяет водителю никогда не сидевшему в его кабине с легкостью выполнять поставленные задачи. Силовой агрегат неприхотлив в использовании различных видов топлива и может работать в любых климатических зонах с одинаковой эффективностью.

Поддержание трактора в рабочем состоянии не требует сложного ремонта и использования специализированных мастерских. Вполне достаточно своевременно выполнять замену масла и следить за исправным состоянием электрооборудования. Трактор будет служить верой и правдой многие годы. Хорошо продуманная, универсальная система крепежа трактора МТЗ 50 дает возможность использовать широкий спектр навесного оборудования. Несложная модификация позволяет быстро превратить базовую модель в бульдозер, экскаватор или погрузчик. Коммунальные службы часто используют их как моторизированные помпы или резчики асфальтного покрытия.

Знаменитый тракторный завод, расположенный в Минске начал выпускать эти трактора в начале шестидесятых годов прошлого столетия. За это время их было выпущено более одного миллиона двухсот тысяч и некоторые первые модели работают до сегодняшнего дня, что полностью подтверждает их отличное качество и универсальность. Массово в Российскую федерацию трактор поставлялся до конца 1985 года, после этого он стал выпускаться только в ограниченном количестве на экспорт. В то сложное для страны время иногда приходилось останавливать выпуск трактора МТЗ 50. После распада союза производство пережила модернизацию и модель получила новое название став «Беларус-500», что впрочем, никак не сказалось на отличных качествах машины проверенной годами эксплуатации в различных областях народного хозяйства.

Описание МТЗ 50

Машина изготовлена по привычной для такого вида агрегатов компоновке. Расположенный впереди двигатель передает усилия на задние ведущие колеса большого диаметра. Передние намного меньше по диаметру и служат для управления трактором во время его передвижения. Трактор МТЗ 50 является полурамным с несущим картером узла трансмиссии. Данная модель учла в себе все новые разработки, появившиеся после модернизации базовой модели МТЗ-5 являющейся прародительницей всех тракторов с логотипом «Белорус». Сегодня выпускается более современная модель МТЗ-52 являющаяся полноприводной и способной передвигаться по любым дорогам с большей эффективностью.

Простой и незамысловатый дизайн с годами изменился. Появлялись новые материалы, и технологии что давало возможность изменить форму радиатора, капота и кабины. Сегодня это современный трактор с просторной рубкой управления изготовленной из прочного пластика и металла. Просторная кабина имеет большой радиус обзора. Даже крыша является прозрачной и помогает при работе находящегося внутри оператора-водителя. Все агрегаты и узлы расположены таким образом, что механик имеет свободный доступ к ним и может в любое время провести несложный ремонт или регулировку.

Существующие модификации МТЗ 50

В экспортном варианте выпускались тракторы МТЗ-60 и 62. Они имели силовой агрегат СМД-12.
Совместно с Ташкентским тракторным заводом была разработана и выпущена модель МТЗ-50Х. У нее было одно передние колесо или сближенная передняя пара колес с более высоким клиренсом позволяющим передвигаться по пересеченной местности с глубокой колеей.
На Тбилисском тракторном заводе выпускали модель МТЗ-50К. Такая машина была способна вести работы на крутых склонах, что с успехом использовалось в виноградарстве при обработке лозы растущей на горных склонах.


Трактор МТЗ-50 имел огромное количество модификаций призванных упростить работу в сельском хозяйстве. Для виноградарей выпускали модель Т-50В или Т-54В.
Рисовые чеки можно было обрабатывать на машине МТЗ-50Р, которая обеспечивала механизацию тяжелого труда.
На городских улицах часто можно заметить модель МТЗ-52н. Низкий клиренс и замененная балка переднего моста, вместе с небольшим радиусом задних колес пришедших на смену классическим большим позволило пользоваться данной моделью более рационально в городских условиях, где вместо пересеченной местности и грунтовой дороги всегда имеется ровный, надежный асфальт.
Главным отличием от базовой модели модификация МТЗ-50Л является система запуска силовой установки.

Технические данные МТЗ 50

Крепление ведущих более крупных задних колес осуществляется клеммовыми зажимами, что помогает подгонять ширину колеи в диапазоне от 1,4 метров до 2,1 метров.
Передние колеса меньшего диаметра монтируются на полужесткую балку, благодаря чему ширину колеи можно регулировать в пределах от 1,2 метра до 1,8 метров.
Благодаря высокому дорожному просвету в 465 миллиметров проходимость трактора была великолепной.

Класс тягового усилия равняется 1,4.


Габариты.
Длина 3810.
Ширина 1970.
Высота. 2470.
Общий вес без дополнительного навесного оборудования 3,6 тонны.
Благодаря ста тридцати литровому топливному баку одной заправки хватает надолго.

Устройство трактора МТЗ 50

Разработанная и внедренная в производство модель имела для того времени самые передовые характеристики. С годами в процессе многочисленных модификаций и усовершенствований трактор не потерял своей привлекательности для сельского хозяйства, промышленности или городских коммунальных служб. Используемый четырехцилиндровый дизельный двигатель Д-50 является известным представителем славного семейства 4Ч1112,5. Имея полуразделенную камеру сгорания в поршне и 4,75 литровый силовой агрегат, двигатель обеспечивал достаточную мощность для работы машины в любых условиях.

Сегодня мощностью в пятьдесят пять лошадиных сил мало кого удивишь, однако для своего времени эти показатели были впечатляющими и гарантировали хорошую работоспособность выпускаемой машины. Кроме того покупатели смогли по достоинству оценить экономичность техники поскольку при максимальной нагрузке трактор потреблял всего восемь литров топлива на один час работы. Такие данные во много раз превосходили затраты аналогичных машин того времени.

В этой модели использовалась только механическая трансмиссия с одним диском сцепления. Муфта была сухой и постоянно замкнутой. Для удобства управления во время движения и работы с навесным оборудованием стояла девяти ступенчатая коробка передач с двумя диапазонами понижения. Чтобы работа была более продуктивной, использовался увеличитель мощности крутящего момента, который можно было включить во время движения. Трактор при движении вперед мог пользоваться девятью скоростными режимами. Передвигаясь задом можно было использовать лишь две скорости.


Задний мост имел дифференциал с блокировкой, которая включалась при помощи педали расположенной в кабине водителя. Благодаря жесткой подвеске задних колес и полужесткой передней трактор получил возможность с одинаковой эффективностью работать в любых условиях села или города. Колеса фиксировались при помощи клеммовых соединений, что позволяло быстро заменить вышедшие из строя колеса в полевых условиях. Дисковые тормоза гарантировали безопасность движения, а гидроусилитель рулевой колонки мог обеспечить разворот практически на месте.
В производстве использовали также модели с раздельно-гидравлической системой. Данный трактор является копотной моделью с четким разделением моторного отсека и кабины. Благодаря продуманной компоновке водитель может самостоятельно быстро устранить любую поломку. Конструкторы постарались максимально обеспечить комфортные условия для работающего в кабине водителя. Сидение имело пружинные компенсаторы, что позволяло уменьшить тряску при движении по пересеченной местности. При выпуске первых моделей мало уделялось внимания удобству тракториста. Сегодня это современный агрегат, имеющий все необходимое для работы в любых климатических условиях.

Трактор МТЗ 50, хоть пришел к нам из далекого времени, но все же он по настоящее время является технически сложным и не совсем изученным, особенно не для профессионала, зато качество и надежность данной техники подтверждается долгим периодом эксплуатации. Но стоит учитывать, что бы ваша техника и впредь работала так же перебойно, и оставалась такой же надежной лошадкой, ее необходимо грамотно и качественно обслуживать, вовремя ремонтировать, что уже само по себе поможет вам экономить достаточно денежных средств на простое техники и более дорогом ремонте. Если у вас отсутствует опыт в ремонте тракторной техники своими силами, то всегда можно обратиться в специализированные центры, в Москве и Московской области, таким центром является компания «ТракторСервис», опытные специалисты компании помогут решить любой вопрос, связанный с вашей техникой, а также в случае необходимости, произведут выезд, для проведения диагностики на месте.

Смотреть видео — трактор МТЗ-50Л



Поделиться ссылкой:

Похожее

traktorservice.ru

МТЗ-50 Википедия

МТЗ-50 «Беларусь», МТЗ-52 «Беларусь»
Проект, г 1957
Конструктор Группа инженеров
Выпускался, гг. 1962 - 1985
Производитель МТЗ
Экземпляры 1 256 800 (на 1995 г.)[1]
Назначение универсальный
Тип движителя колёсный
Тяговый класс, тс 1,4
Рабочая скорость, км/ч 22
Транспортная скорость, км/ч 33
Полная масса, т 3,66
Эксплуатационная масса, т 3,43
Кабина: сзади трактора, закрытая
Двигатель: расположение переднее
Длина, мм 3810
Ширина, мм 1970
Высота, мм 2470
База, мм 1200
Колея, мм 1800
Дорожный (агротехнический) просвет, мм 465
Обозначение по ГОСТ 4Ч11/12,5
Марка двигателя Д-50
Мощность, л.с. (кВт) 55 (41)
Тип подвески балансирная, жёсткая
Способ управления поворотом передними колёсами
Тормоза дисковые
Гидрооборудование раздельно-агрегатная система
Пневмооборудование для привода тормозов прицепа (на части тракторов)
Электрооборудование Напряжение - 12В
Базовая модель МТЗ-5
Последующая модель МТЗ-80
 Медиафайлы на Викискладе

МТЗ-50 «Белару́сь», (МТЗ-52 «Беларусь») — марка колёсных универсальных сельскохозяйственных тракторов, выпускавшихся Минским тракторным заводом с 1962 года по 1985 годы.

После окончания Великой Отечественной войны в СССР полным ходом шло восстановление и модернизация промышленности и сельского хозяйства. В начале 1950-х годов принимаются решения о вводе в сельскохозяйственный оборот обширных целинных земель в Казахстане, Поволжье, Урале, и на Дальнем Востоке. Народное хозяйство страны остро нуждалось в новых образцах надёжной и неприхотливой техники[2].

Весной 1958 года экспериментальный цех Минского тракторного завода им. Ленина представил на рассмотрение научно-технического совета Всесоюзного объединения «Союзсельхозтехника» несколько опытных образцов трактора. По результатам испытаний конструкция была одобрена и трактор был рекомендован к серийному производству как колёсный универсальный, класса 1,4 т[3]. Трактор оснащался атмосферным рядным дизельным двигателем, мощностью не менее 55 л. с.

Трансмиссия трактора оснащалась 9-ступенчатой коробкой передач + 2 передачи заднего хода, что обеспечивало выбор потребных режимов движения при скоростях от 1,65 до 25,5 км/ч[3].

В 1959 году были закончены государственные испытания, по результатам которых конструкция была доработана, выпущена необходимая документация и сдана в производство. На базе трактора МТЗ-50 была разработана модификация высокой проходимости с двумя ведущими мостами — МТЗ-52[3].

Трактор строился по традиционной для своего семейства компоновке:

ru-wiki.ru

Обозрение трактора МТЗ 50 | Подробно о тракторах и сельскохозяйственной технике

Трактор МТЗ-50 – сельскохозяйственный колесный трактор, предназначенный для выполнения широкого спектра работ.

Трактор выпускался Минским тракторным заводом с 1962 по 1985 год и являлся глубокой модернизированной версией тракторов МТЗ-5 и МТЗ-7.

МТЗ-50 производился по традиционной схеме для колесных тракторов:

  • переднее расположение двигателя
  • ведущие задние колеса увеличенного диаметра
  • направляющие передние колеса уменьшенного диаметра
  • полурамная конструкция с расположенными на ней узлами трансмиссии.

Двигатель

На трактор устанавливался дизельный четырехцилиндровый двигатель Д-50 (Д-50Л) номинальной мощностью 41 кВт (55 л.с.).

Рабочий объём двигателя составлял 4,75 л. Отличительная особенность двигателя заключалась в полураздельной камере сгорания, выполненной в головке блока цилиндров.

Трансмиссия

На трактор МТЗ-50 устанавливалась механическая трансмиссия. Трансмиссия комплектовалась постоянно замкнутой, однодисковой, сухой муфтой сцепления.

Коробка передач мтз 50 была девятиступенчатой двухдиапазонной, оснащенная понижающим редуктором, в тоже время являющимся увеличителем крутящего момента. В дополнение, можно было установить ходоуменьшитель.

Задний мост оснащался дифференциалом имевший возможность блокировки колес. Функция блокировки использовалась механическим способом, путем использования специальной педали.

Ходовая часть

Передние колеса трактора имели полужесткую подвеску с балансирным мостом.

Подвеска задних колес – жесткая. Задние колеса устанавливались на ведущие оси при помощи клеммовых соединений, что позволяло бесступенчато менять ширину колеи.

Колея передних колес также регулировалась, но ступенчато с шагом 100 мм. Дорожный просвет трактора составлял 465 мм. Трактор оснащался дисковой системой тормозов.

Управление трактором осуществлялось при помощи рулевого колеса, оснащенного гидроусилителем.

Гидрооборудование

Трактор компоновался раздельно-агрегатной гидравлической системой, состоящей из:

  • шестеренчатого насоса НШ-32 с приводом от двигателя
  • гидроцилиндра управления навесным плугом
  • трехсекционнго золотниково-клапанного гидрораспределителя.

Модификации

  1. МТЗ-60 и МТЗ-62 – оснащались двигателем СМД-12, мощностью 65 л.с. и выпускались для экспорта;
  2. МТЗ-50Х – высококлиренсная хлопководческая модификация с одним передним колесом или с двумя сближенными колёсами;
  3. МТЗ-50К (Т-50К) – крутосклонная колёсная модификация, выпускалась в Тбилиси.
  4. Т-50В и Т-54В – гусеничная модификация для работы в виноградниках.
  5. МТЗ-50Р – полугусеничная модификация для работы на рисовых чеках.
  6. МТЗ-52Н – низкоклиренсная модификация (задние колёса уменьшенного размера, балочный передний мост вместо портального).
  7. МТЗ-50Л – отличался от МТЗ-50 пусковым устройством двигателя.

Также за годы выпуска существенно менялся внешний вид и конструкция кабины, хотя индексация оставалась без изменений:

  • В начале 60-х годов с полукруглой решёткой радиатора и бескаркасной кабиной с брезентовой крышей
  • С конца 60-х годов с прямоугольной решёткой радиатора
  • В 70-х годах – с изменённым внешним видом капота
  • В конце 70-х годов – с каркасной кабиной увеличенного размера и стеклопластиковой крышей

Читайте также про: трактор Т-150

Трактор МТЗ50

Видео обзор МТЗ 50:

Технические характеристики

Назначениеобщего назначения
Тип движителяколесный
Тяговый класс, тс1,4
Транспортная скорость, км/ч33
Полная масса, т3,6
Расположение
Кабина:сзади закрытая
Двигатель:переднее
Основные размеры
Длина, мм3810
Ширина, мм1970
Высота, мм2470
Дорожный (агротехнический) просвет, мм465
Двигатель
Обозначение по ГОСТ4Ч11/12,5
Марка двигателяД-50
Мощность, л.с. (кВт)55 (40,5)
Трансмиссия
Тип трансмиссиимеханическая
Дополнительные агрегаты трансмиссииувеличитель крутящего момента, ходоуменьшитель
Подвеска и управление
Тип подвескиспереди – балансирная, сзади – жесткая
Способ управления поворотомпередними колесами
Тормозараздельно управляемые дисковые тормоза задних колёс
Оборудование
Гидрооборудованиераздельно-агрегатная система: гидронасос, золотниково-клапанный трехсекционный распределитель, задний гидроцилиндр, возможность подключения выносных цилиндров
ПневмооборудованиеНа части тракторов – для привода тормозов прицепа
ЭлектрооборудованиеДля пуска двигателя, освещения и сигнализации. Напряжение – 12В




Tags: мтз

tractor-server.ru
