БЕЛАРУС-3022

Главная/ТРАКТОРЫ И КОМПЛЕКТЫ КОЛЕС/BELARUS (МТЗ) /БЕЛАРУС МТЗ – 3022

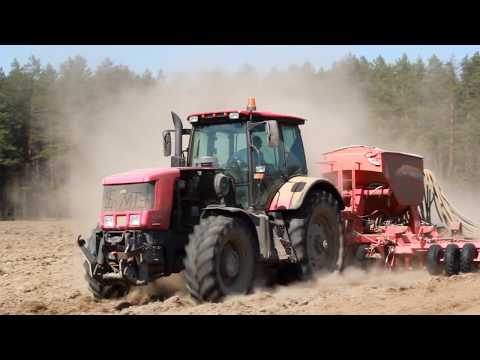

Трактор Беларус-3022

Энергонасыщенный сельскохозяйственый колесный Трактор БЕЛАРУС-3022ДЦ.1 с дизелем BF06M1013FC (DEUTZ) мощностью 303 л.с., сертифицированным по II -ой ступени Директивы 2000/25/ЕС, тягового класса 5,0 с колесной формулой 4х4.

Предназначен для выполнения различных сельскохо-зяйственных работ с навесными, полунавесными и прицепными машинами и орудиями, на транспорте, с погрузочно-разгрузочными средствами, уборочными комплексами, а также для привода стационарных сельскохозяйственных машин.

Помимо самого трактора вы можите ознакомиться с комплектами колес для различных культур, таких как кукуруза, свекла, подсолнечник и картофель.

Предназначен для длительной работы в режиме реверса и отличается наличием реверсивного поста управления, который включает в себя дополнительную рулевую колонку, дублированные управление сцеплением, тормозами, подачей топлива, а также специальное поворотное сидение для работы, как на прямом ходу, так и на реверсе. Используется на пахоте на повышенных скоростях, глубоком рыхлении и культивации, предпосевной обработке почвы, посеве зерновых и других культур в составе широкозахватных и комбинированных агрегатов, выполнении пропашных работ в широких междурядьях, уборочных работах в составе высокопроизводительных уборочных комплексов по заготовке кормов, уборке зерновых культур, транспортных и погрузочных работах.
Установка ходоуменьшителя позволяет использовать трактор на дорожно-строительных, мелиоративных и землеройных работах, что значительно увеличивает годовую занятость трактора и экономическую эффективность его использования.

Широкий диапазон балластирования с помощью монтажа балласта и заполнения колес жидкостью, возможность установки колес нескольких типоразмеров, в том числе сдваивания колес позволяет использовать трактор на почвах различной несущей способности.

Трактор может использоваться на возделывании пропашных и овощных культур, нарезке гребней и гряд. Гидронавесная система – универсальная, с джойстиковым управлением, на базе аксиально-плунжерного регулируемого насоса фирмы «Bosch-Rexroth», обеспечивающая силовое, позиционное и смешанное регулирование глубины обработки почвы, имеющая пятисекционный распределитель с электрогидравлическим управлением и возможностью программирования функций гидросистемы (EHS), электрогидравлическим регулятором управления передним (ПНУ) и задним (ЗНУ) навесными устройствами.

Характеристики и описание:

Общие данные
Масса конструкционная, кг	10485
Масса в состоянии отгрузки с завода, кг	10785
Масса эксплуатационная, кг	11500
Масса максимально допустимая (полная), кг	18000
База, мм	3010
Габаритные размеры: длина, мм	6100
Габаритные размеры: ширина, мм	2630
Габаритные размеры: высота, мм	3160
Колея по передним колесам (min), мм	1830
Колея по передним колесам (max), мм	1950
Колея по задним колесам (min), мм	1795
Колея по задним колесам (max), мм	2735
Наименьший радиус поворота, м	5
Дорожный просвет, мм	450
Размеры шин передних колес	540/65R30
Размеры шин задних колес	580/70R42
Удельное давление на грунт, кПа	160
Емкость топливного бака, л	500
Скорость движения: транспортная, км/ч max	39
Скорость движения: рабочая, км/ч max	19
Грузоподъемность, кг	10000
Двигатель
Марка	Deutz
Модель	BF06M1013FC
Тип	4-х тактный, дизельный с турбонаддувом
Число цилиндров	6
Диаметр цилиндра, мм	108
Ход поршня, мм	130
Рабочий объем, л	7,146
Номинальная частота вращения, об/мин	2300
Мощность номинальная, кВт (л. с.)	222,8(303)
Максимальный крутящий момент, Н.м	1300
Коэффициент запаса крутящего момента, %	30
Удельный расход топлива при эксплуатационной мощности, г/кВт.ч	248
Электрооборудование
Мощность генератора номинальная, кВт	2
Номинальное напряжение электропотребителей бортовой электросети, В	12
Номинальное напряжение системы электропуска, В	24
Трансмиссия
Муфта сцепления	Сухая, двухдисковая
Передний мост
Тип моста	Цельная балка
Тип колесного редуктора	Планетарный
Тип дифференциала	Самоблокирующийся
Привод ПВМ	Карданный вал
Управление ПВМ	Электро-гидравлическое с тремя режимами работы
Задний мост
Тип колесного редуктора	Планетарный
Тип дифференциала	Конический с четырьмя сателлитами
Тормоза
Рабочие	Дисковые, работающие в масле
Рабочие на задние колеса	Дисковые, работающие в масле
Стояночные на задние колеса	Дисковые, работающие в масле
Пневмопривод управления тормозами прицепов	+
Кабина
Реверсивный пост управления	+
Дополнительное сиденье	+
Отопитель	+
Кондиционер	+
Вал отбора мощности
Задний ВОМ	+
-задний ВОМ независимый I (при номинальной частоте двигателя), об/мин	1000
-задний ВОМ независимый II (при номинальной частоте двигателя), об/мин	1450
Передний ВОМ	+
-передний ВОМ независимый II (при номинальной частоте двигателя), об/мин	1000
Максимальный передаваемый передним ВОМ крутящий момент, Н. м	585
Рулевое управление
Тип	Гидрообъемное
Тип механизма поворота	Два гидроцилиндра и рулевая тяга
Гидронавесная система (ГНС)
ГНС задняя	+
-тип задней ГНС	Раздельно-агрегатная
-количество гидровыводов задней ГНС	6
ГНС передняя	+
-грузоподъемность на оси шарниров нижних тяг передней ГНС, кгс	5000
-количество гидровыводов передней ГНС	2
Гидросистема
Тип насоса	Аксиально-поршневой, регулируемый
Рабочий объем насоса, см3/об	45
Максимальное давление, МПа	20
Производительность насоса, л/мин	100
Емкость гидросистемы, л	90
Ходовая система
Колесная формула	4К4

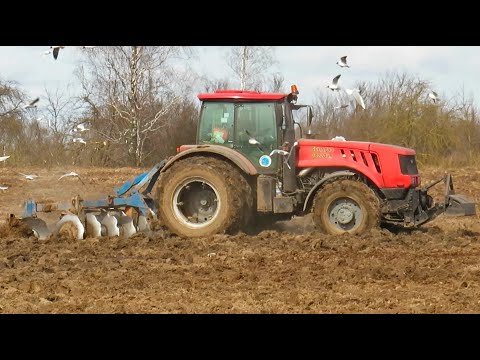

МТЗ-3022: характеристики и фото

Минский тракторный завод уже долгое время занимает лидирующие позиции по производству сельскохозяйственной техники. За время его существования было выпущено более сотни различных моделей спецтранспорта, предназначенного для решения широкого круга задач. Среди всего ассортимента продукции отдельного внимания заслуживает трактор МТЗ-3022 как один из самых мощных и высокопроизводительных.

Техника из Белоруссии

Техника из Белоруссии пользуется популярностью не только не территории бывшего постсоветского пространства, но и во всем мире. Одними из главных ее особенностей являются неприхотливость и выносливость. Этими же качествами наделен и представленный нами трактор «Беларус-3022».

Он предназначен для выполнения сельскохозяйственных операций в комплекте с полунавесным и навесным, а также прицепным рабочим оборудованием и агрегатами. Техника может использоваться для приведения в действие стационарного с/х оборудования. Также отмечаются высокая эффективность и производительность при работе МТЗ-3022 в тандеме с погрузо-разгрузочными механизмами.

Машины часто включают в состав специальных машинно-транспортных комплексов, что позволяет использовать их в лесном хозяйстве, при решении задач коммунальных служб, на строительных объектах и в других сферах деятельности человека.

Особенности конструкции

Представленный трактор относится к пятому тяговому классу и стоит на одном уровне с такими именитыми представителями сельхозтехники, как Terrion АТМ 5280 или К-700. Колесная формула машины – 4 х 4. В качестве двигателя используется модернизированная дизельная силовая установка немецкого производства под индексом BF06M1013FC.

От другой продукции тракторостроительного машиностроения трактор МТЗ-3022 отличается наличием постов управления. Они, в свою очередь, состоят из дублированной конструкции управления сцеплением, тормозной системой и механизмом подачи топлива. В состав конструкции также были включены дополнительная рулевая колонка и поворотное сиденье. Все это предполагало и обуславливало способность трактора к длительной работе в реверсивном режиме.

Модель МТЗ-3022 может работать на грунтах с различной несущей способностью, благодаря широкому диапазону балластирования колес (можно устанавливать специальный балласт или заполнять шины жидкостью), а также возможности монтажа колес разных типоразмеров.

Технические характеристики

У МТЗ-3022 технические характеристики позволяют использовать его для оперативного решения задач в различных отраслях промышленности и строительства. Благодаря своим эксплуатационным качествам трактор выделяется на мировой арене. Этому способствуют:

габаритные размеры – 6 100 х 2 630 х 3 150 мм;
ширина колесной базы – 2 960 мм;
клиренс – 450 мм;
максимальная грузоподъемность – 10 тонн;
эксплуатационная масса – 11,5 тонны, полная – 18 тонн;
расход топлива в оптимальном режиме работы – 249 г/кВт*ч;
емкость топливного бака – 500 литров.

Представленные технические характеристики трактора могут быть существенно улучшены установкой различного навесного оборудования, например, вала отбора мощности. Одной из особенностей трактора МТЗ-3022 является тот факт, что ходоуменьшитель можно установить как сзади, так и спереди машины.

Двигатель

На данной серии тракторов имеется улучшенная дизельная силовая установка немецкой компании Deutz под индексом BF06M1013FC. В России же этот мотор больше известен как S40E 8,7 LTA M146 с турбонадувом и мощностью 300 лошадиных сил.

Силовая установка является 4-тактной с горизонтальным расположением шести рабочих цилиндров, жидкостным охлаждением и системой прямого впрыска. Подобный агрегат устанавливается во множество видов техники. В МТЗ-3022 двигатель имеет определенные технические характеристики, приведенные в статье.

Силовая установка обеспечивает трактор скоростью 40 км/ч при движении вперед и 20 км/ч на обратном ходу. Отдельно стоит выделить его конструктивные особенности:

Литая головка блока цилиндров и картер, изготовленные из ударопрочного чугуна.
Наличие насоса-инжектора для каждого цилиндра.
Кованый коленчатый вал с противовесами.
Полнопоточный масляный фильтр в форме картриджа.
Биметаллические подшипники распределительного вала.

Генератор силовой установки вырабатывает электричество 12 В, мощностью 24 Вт. Запуск агрегата осуществляется посредством электростартера 12 В/24 Вт. Мощности двигателя хватает для его использования в составе гусеничной и буровой техники. Мотор также устанавливается в экскаваторы, погрузчики, комбайны.

Гидравлическая система

Для управления сменным рабочим оборудованием трактор оснащается гидравлической системой, созданной на базе аксиально-плунжерного насоса компании Bosch-Rexroth. Она является универсальной, управление осуществляется при помощи джойстика. Гидромеханизм обеспечивает силовой, позиционный, а также смешанный контроль над технологией обработки земной поверхности.

У гидромеханизма, установленного на МТЗ-3022, характеристики повышает распределитель 4-секционного типа. Он имеет электрогидравлическую систему управления, оснащенную функцией программирования, а также регулятор управления ЗНУ и ПНУ. В состав названной системы входит 4 пары выводов, которые дополнены функцией управления подачи жидкости.

Модификации

Трактор МТЗ-3022 имеет множество модифицированных моделей. Однако среди всего их числа можно выделить две основных серии – МТЗ-3022В и МТЗ-3022ДЦ. 1. Первая практически не отличается от оригинальной машины. Но этот трактор оборудован реверсивным постом управления, который очень полезен при выполнении продолжительных операций.

Модификация МТЗ-3022 ДЦ.1. Ни по своему внешнему виду, ни двигателем также не отличается от стандартной модели. Но в ней реализована возможность сдваивания колес для повышения проходимости машины. Эта модель сельхозтехники особенно востребована в регионах, где преобладают переувлажненные и слабонесущие грунты.

В общем плане трактор МТЗ-3022 является функциональной моделью, которая обладает целым рядом преимуществ перед своими конкурентами. Ближайшим аналогом описанной техники является модель МТЗ-3022ДВ, на которой установлен особо мощный двигатель. Среди заграничных представителей тракторостроения подобными характеристиками обладает модель John Deere.

МТЗ-3022: характеристики и фото

Минский тракторный завод уже давно является лидером по производству сельскохозяйственной техники. За период своего существования было выпущено более сотни различных моделей спецтехники для широкого круга задач. Среди всего ассортимента продукции особого внимания заслуживает трактор МТЗ-3022, как один из самых мощных и высокопроизводительных тракторов.

Техника из Беларуси

Техника из Беларуси популярна не только на территории бывшего постсоветского пространства, но и во всем мире. Одной из главных его особенностей являются неприхотливость и выносливость. Этими качествами наделен и представленный нами трактор «Беларус-3022».

Предназначен для сельскохозяйственных работ в комплекте с полунавесными и навесными, а также прицепными рабочими орудиями и агрегатами. Оборудование может использоваться для привода стационарной сельскохозяйственной техники. Высокая эффективность и производительность отмечаются и при работе МТЗ-3022 в паре с погрузочно-разгрузочными механизмами.

Машины часто входят в состав специальных машинно-транспортных комплексов, что позволяет использовать их в лесном хозяйстве, при решении задач коммунального хозяйства, на стройках и в других сферах деятельности человека.
