Mtf электродвигатель: MTF, , MTF, MTKF, , MTKF, MTH.

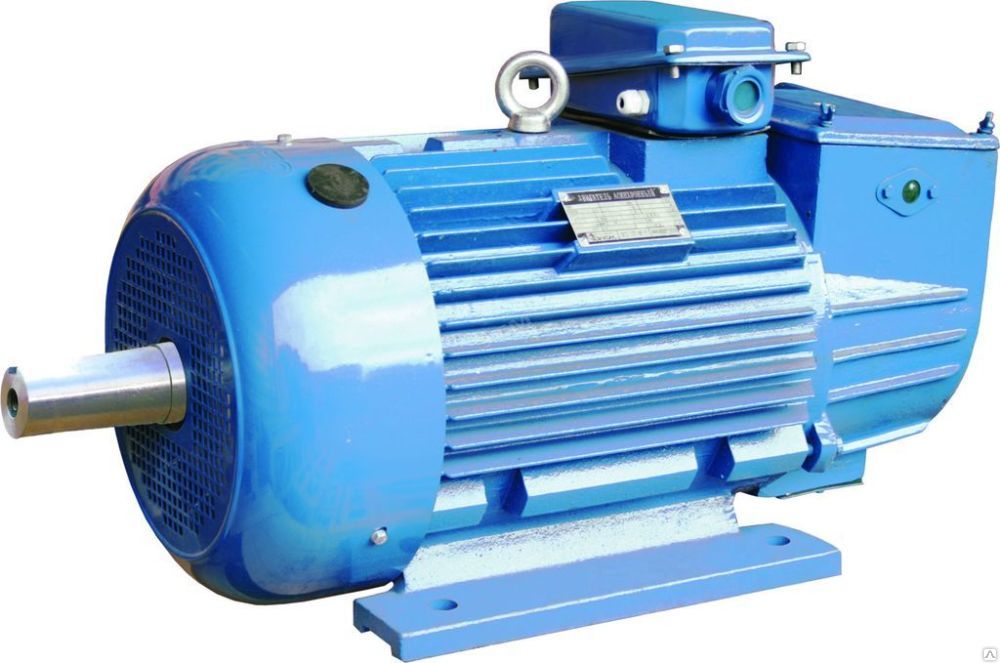

Крановые электродвигатели MTF, МТН. Двигатели для кранов с фазным или короткозамкнутым ротором.
Общие сведения о крановых электродвигателях
Область применения крановых двигателей
Крановые (или, как их ещё называют, краново-металлургические) электродвигатели широко используются в области строительства, энергетике, в горнодобывающей и металлургических отраслях. Основное назначение крановых электродвигателей – обеспечение надёжной работы привода крановых и других механизмов, работающих в кратковременных и повторно-кратковременных режимах, а также для привода механизмов, работающих с частыми пусками и электрическим торможением (башенные, портальные, козловые, мостовые краны, лифты и разнообразные грузоподъемные механизмы).
Исполнение крановых электродвигателей
Крановые электродвигатели серии МТ (MTF, MTH, МТИ) изготавливаются с фазным ротором, электродвигатели серии МТК (MTKF, MTKH, МТКИ) – с короткозамкнутым ротором.
Номенклатура крановых электродвигателей (с короткозамкнутым и фазным роторами) насчитывает более 80 типоразмеров с высотами оси вращения от 112 до 280 мм.
Все крановые электродвигатели стандартно изготавливаются для умеренного климата (климатическое исполнение У1), а также, по желанию заказчика, могут изготавливаться для работы в условиях тропического климата (климатическое исполнение Т1) и для работы в северных широтах (исполнение УХЛ). Все крановые электродвигатели из-за конструктивных особенностей способны работать в «горячих» цехах металлургических заводов.
Охлаждение крановых двигателей производится с помощью внешнего обдува (IC 0141). Стандартная степень защиты крановых электродвигателей – IP44, степень защиты коробки выводов и люка контактных колец электродвигателей – IP 54.
Условия эксплуатации крановых двигателей
Значения климатических факторов внешней среды для нормальной эксплуатации крановых электродвигателей регламентированы ГОСТ 15150 и ГОСТ 15543.1 для различных видов климатического исполнения:
- верхнее значение рабочей температуры окружающего воздуха – не выше 50°С, нижнее значение рабочей температуры: для У1 – не ниже 45°С; для УХЛ1 – не ниже 60°С; для Т1 – не ниже 1°С.
- относительная влажность окружающей среды: для климатических исполнений У1, УХЛ1 – 80% при 15°С; для климатических исполнений Т1, О1 – 80% при 27°С.
Крановые электродвигатели предназначены для эксплуатации в следующих условиях:
- высота над уровнем моря – не выше 1000 м.
- окружающая среда не взрывоопасная, не содержащая токоведущей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
- значение запыленности – до 100 мг/м3.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ КРАНОВОГО ЭЛЕКТРОДВИГАТЕЛЯ ТИП 1:
- МТ, АМТ, ДМТ– наименование серии
- К – тип ротора, короткозамкнутый ротор
- отсутствие буквы – фазный ротор
- H или F – класс нагревостойкости изоляции
- F – температурный индекс 155°С
- H – температурный индекс 180°С
- 0…7 – габарит наружного диаметра листов статора
- 0…1 – модернизация двигателя>
- 1…3 – размер длины сердечника статора двигателя
- 6, 8, 10 – число полюсов
- У, Т, УХЛ – климатическое исполнение
- 1, 2 – категория размещения
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ КРАНОВОГО ЭЛЕКТРОДВИГАТЕЛЯ ТИП 2:
- MT, АМТ, ДМТ, 4МТМ– наименование серии
- К – тип ротора, короткозамкнутый ротор
- отсутствие буквы – фазный ротор
- H или F – класс нагревостойкости изоляции
- F – температурный индекс 155°С
- H – температурный индекс 180°С
- 132.
..400 – высота оси вращения
- S, М, L – установочный размер по длине станины
- А, В или без буквы – обозначение длины сердечника
- 6, 8, 10 – число полюсов
- У, Т, УХЛ – климатическое исполнение
- 1, 2 – категория размещения
Обозначения специальных исполнений крановых электродвигателей:
- Ф – наличие системы независимой вентиляции с центробежным вентилятором
- 1Ф – наличие системы независимой вентиляции с осевым вентилятором (по умолчанию используется самовентиляция)
- 2П – модификация, используемая для частотно-регулируемых приводов
- Б – наличие встроенных термодатчиков типа СТ 14-2.
Расшифровка обозначений кранового электродвигателя с пристроенным датчиком обратной связи:
- Г1 – со встроенным импульсным датчиком скорости модели HOG 9
- Г10 – с возможностью установки импульсного датчика скорости HOG 9 заказчиком самостоятельно
- Г2 – со встроенным импульсным датчиком скорости модели HOG 10
- Г20 – с возможностью установки импульсного датчика скорости HOG 10 заказчиком самостоятельно
- Г3 – со встроенным импульсным датчиком скорости модели HOG 12
- Г30 – с возможностью установки импульсного датчика скорости HOG 12 заказчиком самостоятельно
- Г4 – со встроенным преобразователем угловых перемещений с датчиком модели ЛИР276А
- Г40 – с возможностью установки датчика ЛИР276А заказчиком
- Г5 – со встроенным импульсным датчиком скорости индивидуально согласованного с заказчиком вида
- Г50 – с возможностью установки импульсного датчика скорости индивидуально согласованного с заказчиком вида
Габаритные и присоединительные размеры крановых электрических двигателей
Тип | d30 | l33 | h41 | b1 | b10 | b12 | d1 | d5 | d10 | l1 | l3 | l10 | l31 | h | h2 | h8 | b11 | l11 | h20 | Масса, кг | Объем, м3 |
4MT 200LA6, 4MTM 200LA6 | 422 | 1053 | 500 | 16 | 318 | 80 | 65 | M42x3 | 19 | 140 | 105 | 335 | 133 | 200 | 10 | 33,9 | 400 | 350 | 24 | 270 | 0,22 |
4MT 200LB6, 4MTM 200LB6 | 422 | 1053 | 500 | 16 | 318 | 80 | 65 | M42x3 | 19 | 140 | 105 | 335 | 133 | 200 | 10 | 33,9 | 400 | 350 | 24 | 300 | 0,22 |
4MT 200LA8, 4MTM 200LA8 | 422 | 1053 | 500 | 16 | 318 | 80 | 65 | M42x3 | 19 | 140 | 105 | 335 | 133 | 200 | 10 | 33,9 | 400 | 350 | 24 | 275 | 0,22 |
4MT 200LB8, 4MTM 200LB8 | 422 | 1053 | 500 | 16 | 318 | 80 | 65 | M42x3 | 19 | 140 | 105 | 335 | 133 | 200 | 10 | 33,9 | 400 | 350 | 24 | 305 | 0,22 |
MTF 411-6, MTH 411-6, 5MTF 411-6, 5MTH 411-6 | 422 | 1053 | 525 | 16 | 330 | 65 | M42x3 | 28 | 140 | 105 | 335 | 175 | 225 | 10 | 33,9 | 440 | 435 | 25 | 290 | 0,23 | |
MTF 411-8, MTH 411-8, 5MTF 411-8, 5MTH 411-8 | 422 | 1053 | 525 | 16 | 330 | 65 | M42x3 | 28 | 140 | 105 | 335 | 175 | 225 | 10 | 33,9 | 440 | 435 | 25 | 296 | 0,23 | |
MTF 412-6, MTH 412-6, 5MTF 412-6, 5MTH 412-6 | 422 | 1053 | 525 | 16 | 330 | 65 | M42x3 | 28 | 140 | 105 | 420 | 165 | 225 | 10 | 33,9 | 440 | 510 | 25 | 322 | 0,23 | |
MTF 412-8, MTH 412-8, 5MTF 412-8, 5MTH 412-8 | 422 | 1053 | 525 | 16 | 330 | 65 | M42x3 | 28 | 140 | 105 | 420 | 165 | 225 | 10 | 33,9 | 440 | 510 | 25 | 328 | 0,23 | |
4MTM 225L6 | 465 | 1220 | 545 | 18 | 356 | 95 | 70 | M48x3 | 19 | 140 | 105 | 356 | 149 | 225 | 11 | 36,4 | 435 | 410 | 24 | 490 | 0,31 |
4MTM 225M6 | 465 | 1110 | 545 | 18 | 356 | 95 | 70 | M48x3 | 19 | 140 | 105 | 311 | 149 | 225 | 11 | 36,4 | 435 | 370 | 24 | 390 | 0,28 |
4MTM 225L8 | 465 | 1220 | 545 | 18 | 356 | 95 | 70 | M48x3 | 19 | 140 | 105 | 356 | 149 | 225 | 11 | 36,4 | 435 | 410 | 24 | 470 | 0,31 |
4MTM 225M8 | 465 | 1110 | 545 | 18 | 356 | 95 | 70 | M48x3 | 19 | 140 | 105 | 311 | 149 | 225 | 11 | 36,4 | 435 | 370 | 24 | 390 | 0,28 |
MTH 511-6 | 465 | 1110 | 570 | 18 | 380 | 70 | M48x3 | 35 | 140 | 105 | 310 | 251 | 250 | 11 | 36,4 | 500 | 480 | 25 | 415 | 0,29 | |
MTH 511-8 | 465 | 1110 | 570 | 18 | 380 | 70 | M48x3 | 35 | 140 | 105 | 310 | 251 | 250 | 11 | 36,4 | 500 | 480 | 25 | 415 | 0,29 | |
MTH 512-6 | 465 | 1220 | 570 | 18 | 380 | 70 | M48x3 | 35 | 140 | 105 | 390 | 271 | 250 | 11 | 36,4 | 500 | 600 | 25 | 520 | 0,32 | |
MTH 512-8 | 465 | 1220 | 570 | 18 | 380 | 70 | M48x3 | 35 | 140 | 105 | 390 | 271 | 250 | 11 | 36,4 | 500 | 600 | 25 | 500 | 0,32 | |
4MTH 280S6, 4MTM 280S6 | 605 | 1265 | 740 | 22 | 457 | 125 | 90 | M64x4 | 24 | 170 | 130 | 368 | 190 | 280 | 14 | 46,8 | 540 | 430 | 40 | 740 | 0,57 |
4MTH 280L6, 4MTM 280L6 | 605 | 1439 | 740 | 22 | 457 | 125 | 90 | M64x4 | 24 | 170 | 130 | 457 | 190 | 280 | 14 | 46,8 | 540 | 520 | 40 | 970 | 0,64 |
4MTH 280S8, 4MTM 280S8 | 605 | 1265 | 740 | 22 | 457 | 125 | 90 | M64x4 | 24 | 170 | 130 | 368 | 190 | 280 | 14 | 46,8 | 540 | 430 | 40 | 740 | 0,57 |
4MTH 280M8, 4MTM 280M8 | 605 | 1345 | 740 | 22 | 457 | 125 | 90 | M64x4 | 24 | 170 | 130 | 419 | 190 | 280 | 14 | 46,8 | 540 | 480 | 40 | 820 | 0,6 |
4MTH 280S10, 4MTM 280S10, 5MTH 280S10 | 605 | 1265 | 740 | 22 | 457 | 125 | 90 | M64x4 | 24 | 170 | 130 | 368 | 190 | 280 | 14 | 46,8 | 540 | 430 | 40 | 715 | 0,57 |
4MTH 280M10, 4MTM 280M10, 5МТН 280М10 | 605 | 1345 | 740 | 22 | 457 | 125 | 90 | M64x4 | 24 | 170 | 130 | 419 | 190 | 280 | 14 | 46,8 | 540 | 480 | 40 | 825 | 0,6 |
4MTH 280L10, 4MTM 280L10, 5МТН 280L10 | 605 | 1439 | 740 | 22 | 457 | 125 | 90 | M64x4 | 24 | 170 | 130 | 457 | 190 | 280 | 14 | 46,8 | 540 | 520 | 40 | 975 | 0,64 |
MTH 611-6 | 605 | 1335 | 775 | 22 | 520 | 90 | M64x4 | 42 | 170 | 130 | 345 | 256 | 315 | 14 | 46,8 | 650 | 575 | 35 | 805 | 0,63 | |
MTH 611-10 | 605 | 1335 | 775 | 22 | 520 | 90 | M64x4 | 42 | 170 | 130 | 345 | 256 | 315 | 14 | 46,8 | 650 | 575 | 35 | 780 | 0,63 | |
MTH 612-10 | 605 | 1435 | 775 | 22 | 520 | 90 | M64x4 | 42 | 170 | 130 | 445 | 256 | 315 | 14 | 46,8 | 650 | 645 | 35 | 890 | 0,67 | |
MTH 613-6 | 605 | 1530 | 775 | 22 | 520 | 90 | M64x4 | 42 | 170 | 130 | 540 | 256 | 315 | 14 | 46,8 | 650 | 735 | 35 | 1045 | 0,72 | |
MTH 613-10 | 605 | 1530 | 775 | 22 | 520 | 90 | M64x4 | 42 | 170 | 130 | 540 | 256 | 315 | 14 | 46,8 | 650 | 735 | 35 | 1050 | 0,72 | |
MTH 711-10 | 790 | 1710 | 862 | 640 | 110 | 210 | 440 | 323 | 400 | 790 | 650 | ||||||||||
MTH 712-10 | 790 | 1710 | 862 | 640 | 110 | 210 | 510 | 323 | 400 | 790 | 650 | ||||||||||
MTH 713-10 | 790 | 1710 | 862 | 640 | 110 | 210 | 590 | 323 | 400 | 790 | 650 | ||||||||||
4MTH 400S8, 4MTНФ 400S8 | 790 | 1735 | 880 | 25 | 686 | 110 | 35 | 210 | 165 | 560 | 280 | 400 | 790 | 710 | 1255 | 1,21 | |||||
4MTH 400M8, 4MTНФ 400M8 | 790 | 1815 | 880 | 25 | 686 | 110 | 35 | 210 | 165 | 630 | 280 | 400 | 790 | 790 | 1405 | 1,26 | |||||
4MTH 400L8, 4MTНФ 400L8 | 790 | 1885 | 880 | 25 | 686 | 110 | 35 | 210 | 165 | 710 | 280 | 400 | 790 | 860 | 1545 | 1,31 | |||||
4MTH 400S10, 4MTНФ 400S10, 5МТН 400S10 | 790 | 1665 | 880 | 25 | 686 | 110 | 35 | 210 | 165 | 560 | 280 | 400 | 790 | 670 | 1280 | 1,16 | |||||
4MTH 400M10, 4MTНФ 400M10, 5MTH 400M10 | 790 | 1736 | 880 | 25 | 686 | 110 | 35 | 210 | 165 | 560 | 280 | 400 | 790 | 710 | 1445 | 1,21 | |||||
4MTH 400L10, 4MTНФ 400L10, 5MTh500L10 | 790 | 1816 | 880 | 25 | 686 | 110 | 35 | 210 | 165 | 630 | 280 | 400 | 790 | 790 | 1445 | 1,26 |

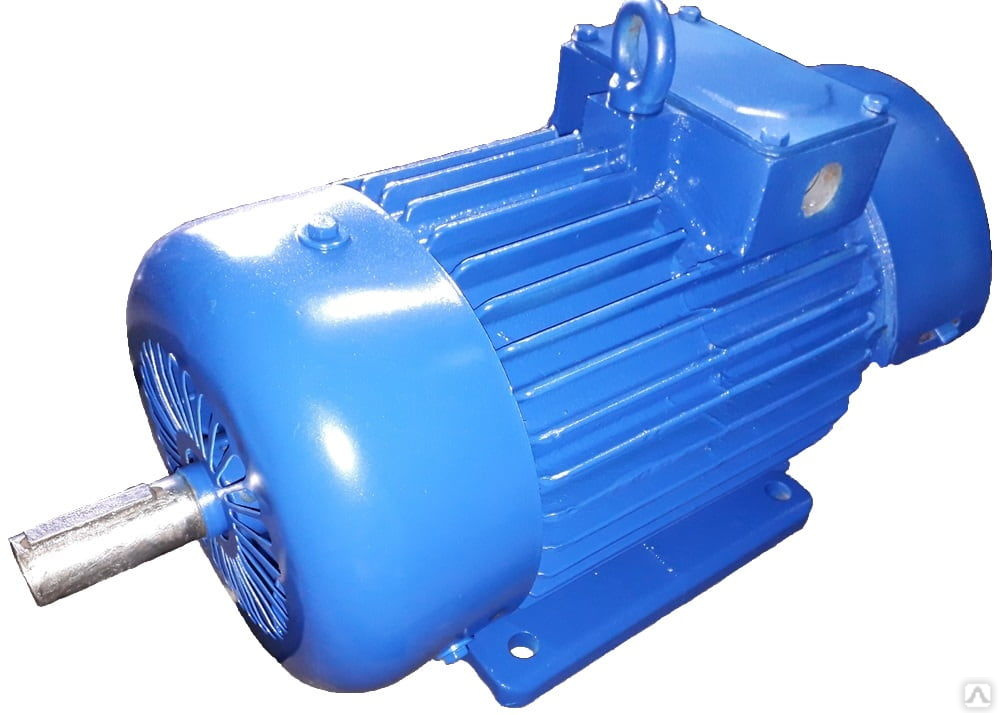

Крановый электродвигатель MTF 211-6 (МТФ 211-6) 7,5кВт 925об/мин — цена 89 762 руб, MTF 211-6 — в Санкт-Петербурге
Главная Каталог Промышленное оборудование Электродвигатели Электродвигатели крановые Крановый электродвигатель MTF 211-6 (МТФ 211-6) 7,5кВт 925об/мин
от 89 762 руб
*Предложение не является публичной офертойИсполнение (IM)
IM 1001 (лапы) IM 1002 (лапы, 2 конца вала) IM 2001 (лапы+фланец) IM 2002 (лапы+фланец, 2конца вала)
Крановые электродвигатели изготавливаются в следующих климатических исполнениях: У1, Т1, УХЛ1, 01 по ГОСТ 15150-69.
Для работы в составе систем электроприводов механизмов металлургических агрегатов в странах с тропическим климатом выпускаются двигатели с изоляцией, имеющей класс нагревостойкости “Н” и “F”.
В соответствии с ГОСТ 12080-66, концы валов имеют цилиндрическую форму, а согласно ГОСТ 12081-72 – коническую.
Ниже приведен пример обозначения кранового электродвигателя:
MTKH-412-6У1 50 Гц, 380В, IM1002 ТУ16-07.ИРАК526122.043, где
- МТ – это обозначение серии кранового электродвигателя
- К – это указание на исполнение с короткозамкнутым ротором (при отсутствии буквы – двигатель оснащен фазным ротором)
- Н – класс нагревостойкости изоляции (F, H)
- 4 – это условный габарит серии, обозначающий высоту оси вращения равную 225 мм, и номинальный диаметр конического конца вала, равный 65 мм.
Характеристики
Артикул
MTF 211-6
Мощность, кВт
7,5
Об./мин.
925
Ток статора, А
34,9/20,2
KПД, %
82
Тип ротора
Фазный
Напряжение статора, В
220/380, 380, 660
Ток ротора, А
21,7
Напряжение ротора, В
240
Конструктивное исполнение IM 1001, IM 1002
Конструктивное исполнение IM 2001, IM 2002
Технические характеристики электродвигателей
Степень защиты: IP54 в соответствии с ГОСТ 17494-87.
Режим работы: повторно-кратковременный S3 – ПВ 40% на основе ГОСТ P 52776-2007. Электродвигатели также могут работать в режимах: S2 – 30 и 60 мин, S3 – ПВ 15, 25, 60, 100% и S4 согласно ГОСТ P 52776-2007. Допустимые нагрузки двигателей и технические характеристики в иных режимах, чем S3 – 40%, сообщаются продавцом по запросу покупателя.
Класс вибрации составляет 2,8 мм/с для МТКНФ2П 311, 312, 411, 412 в соответствии с ГОСТ 16921-83. Проверка осуществляется при синусоидальном напряжении переменного тока частотой 50 Гц.
Конструктивное исполнение кранового электродвигателя: IM 1001, 1002 – для МТКНФ2П 311, 312; IM 1003, 1004 – для МТКНФ2П 411, 412.
Класс изоляции обмоток: “Н” согласно ГОСТ 8865-87.
Максимальная высота расположения над уровнем моря составляет 1000 м.
Рабочая температура окружающей среды находится в пределах от -45 до + 50 С.
Частота и напряжение питающей электросети узла независимой вентиляции: 3Ф, 50 Гц, 380-400 В – для МТКНФ2П 411, 412.
Оформите заказ на Крановый электродвигатель MTF 211-6 (МТФ 211-6) 7,5кВт 925об/мин в удобной для Вас форме:
- разместите заказ через корзину сайта;
- заполните форму обратной связи;
- свяжитесь с нашими менеджерами по тел. (812) 436-48-79, 436-48-81, 436-48-93;
- отправьте заявку на электронный адрес [email protected].
Пять причин заказать Крановый электродвигатель MTF 211-6 (МТФ 211-6) 7,5кВт 925об/мин в нашей компании:
- Помощь в подборе оборудования. Техническое консультирование.
- Наличие на складе. Минимальные сроки поставки.
- Предоставление скидок оптовым заказчикам.
- Организованная работа склада. Отгрузка без ожидания и очередей.
- Доставка по России. Бесплатная доставка до транспортной компании.
