Мостовой кран – описание, принцип работы, классификация.

Permalink

Мостовой кран – самый распространенный вид промышленного грузоподъемного оборудования. Конструкция крана позволяет максимально полно включить каждый квадратный метр производственного помещения в сферу его потенциальной деятельности. Свободно перемещаясь в направлениях вперед-назад и вправо-влево, мостовые краны используют также и строительную высоту помещения и доставляют грузы практически в любую точку рабочего пространства. Кроме того, мостовой кран занимает крайне мало полезной площади помещения, так как основные элементы его конструкции расположены в верхнем ярусе рабочего помещения. Несмотря на большие нагрузки и интенсивный режим эксплуатации, мостовые краны считаются относительно металлоемким оборудованием. Область их применения очень широка. Мостовые крановые конструкции – неотъемлемая часть технологического оборудования в машиностроении, на предприятиях химической и нефтеперерабатывающей промышленности, в крупных транспортных узлах и складских помещениях, на теплоэлектростанциях и предприятиях пищевой промышленности.

Устройство и классификация мостовых подъемных кранов

По своему назначению все мостовые краны делятся на устройства общего и специального назначения. Первые в качестве грузозахватного элемента используют крюк, а вторые – различные функциональные приспособления: грейфер, электромагнит, металлургический кран. Электрические тельферы уже многие годы считаются лучшим решением для мостового крана.

Основным элементом конструкции является однобалочный или двухбалочный мост.

У двухбалочных кранов по мосту перемещается грузовая тележка, оборудованная тельфером.

Двухбалочный мостовой кран отличается большей, по сравнению с однобалочной конструкцией, устойчивостью и более тяжелым режимом работы. Мост, по которому перемещается грузовая тележка, представляет собой конструкцию из двух параллельно расположенных ходовых балок, которые опираются на концевые. Мостовые краны двухбалочного образца также считаются более производительными по грузоподъемности.

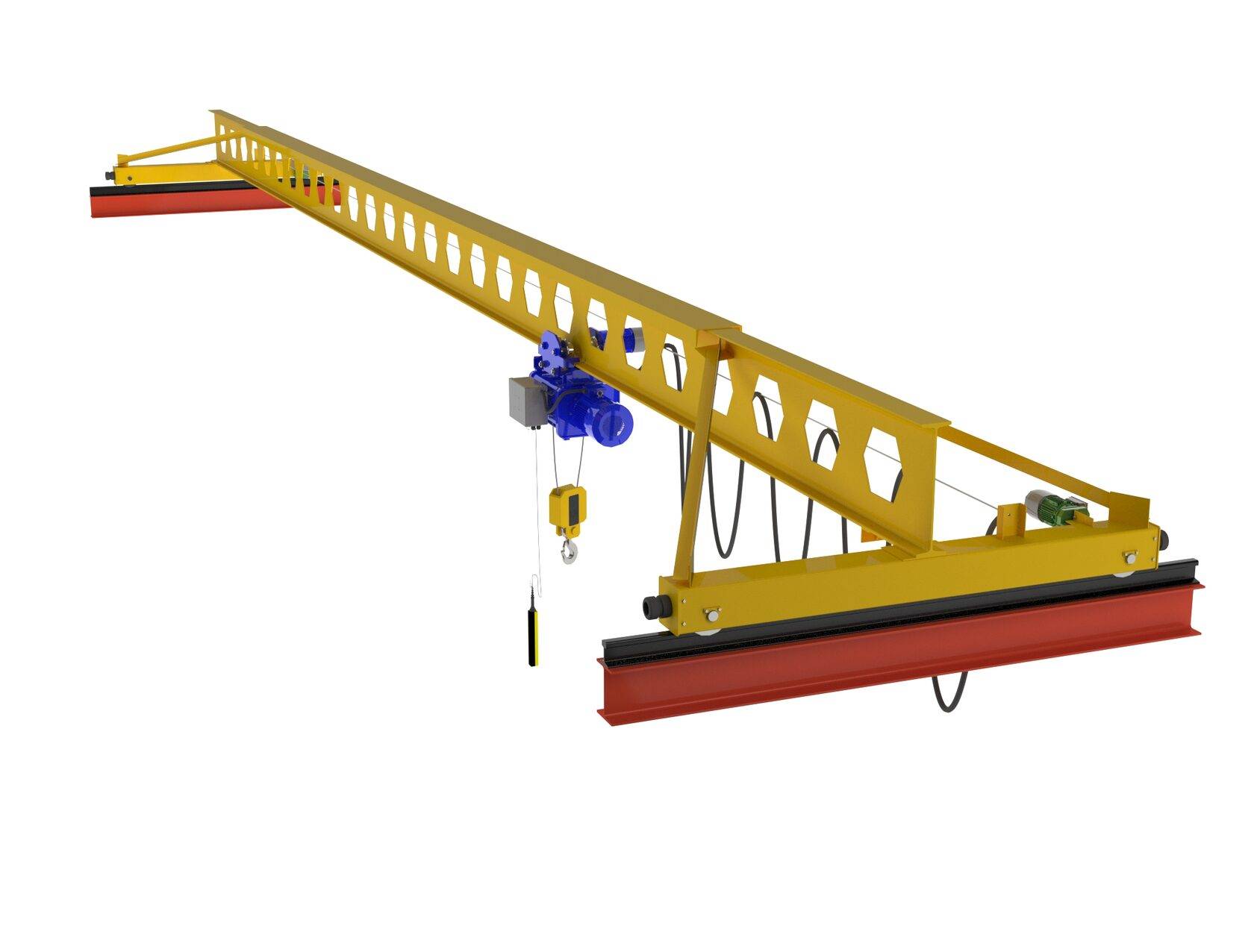

Кран мостовой однобалочный, имеющий также другое, более распространенное название «кран-балка», имеет в основе конструкции моста всего одну пролетную балку двутаврового сечения, которая опирается на перпендикулярно расположенные концевые балки. К преимуществам данного типа кранов относятся меньшая цена конструкции, ее легкость, простота монтажа и обслуживания, по сравнению с двухбалочным мостовым краном. Однако грузоподъемность их уступает более надежным и устойчивым двухбалочным кранам.

Мост с грузовой тележкой движется по надземному крановому пути по проложенным железнодорожным или специальным крановым рельсам.

В зависимости от того, каким образом мостовой кран удерживается на подкрановых путях, различают два типа мостовых конструкций.

Опорный мостовой кран опирается колесами на рельсы кранового пути. Такая конструкция считается более надежной и безопасной, а ее недостатком являются сложность монтажа и высокая цена.

Подвесной мостовой кран подвешивается снизу к балкам рельсового пути. Эта конструкция считается экономичной, но значительно уступает опорной в грузоподъемности и режимах работы.

Основные критерии оценки качества мостовых ГПМ

Производительность крана определяется количеством груза (в тоннах), перемещаемых за определенную временную единицу.
Ширина пролета мостового крана – расстояние между рельсами кранового пути.
Скорость подъема/опускания ГПМ – скорость перемещения грузозахватного механизма по вертикали.

Режим эксплуатации мостовых кранов определяется действующим ГОСТ и подразумевает 6 групп.

Класс эксплуатации	Режим использования
А0	Редкий
А1	Нерегулярный
А2	Регулярный малой интенсивности
А3	Регулярный средней интенсивности
А4	Нерегулярный интенсивной (двухсменная работа)
А5	Интенсивный при трехсменной работе
А6	Весьма интенсивный при трехсменной работе

Как выбрать мостовой кран

Сфера применения мостовых кранов чрезвычайно широка, что определяет огромное количество поставщиков данного вида ГПМ на рынке грузоподъемного оборудования. Как сориентироваться в таком количестве предложений и выбрать качественную, надежную и износоустойчивую технику?

Прежде всего, следует обратить внимание на предложения, исходящие непосредственно от заводов-производителей ГПМ. Согласно действующему законодательству, все предприятия-производители мостовых кранов на территории РФ подконтрольны органам Ростехнадзора, что подтверждается сертификатом соответствия ТР ТС 010/2011 «О безопасности машин и оборудования».

Большое значение имеет техническое оснащение предприятия. Так, на заводе «БТ Кран» мощность производственных помещений позволяет собирать краны с пролетом моста до 28,5 м и грузоподъемностью до 32 тонн.
Немаловажным условием надежности производимой техники является выбор партнеров, занимающихся поставкой комплектующих. Люберецкий Крановый Завод сотрудничает с болгарскими предприятиями-изготовителями КИТ комплектов.
Для того, чтобы новый мостовой кран был доставлен в самые кратчайшие сроки, а также, для своевременного поступления расходных и комплектующих материалов, большое значение имеет и территориальное расположение завода-производителя.
Завод «БТ Кран» расположен в Московской области, в самом центре основных транспортных артерий РФ, что делает сроки поставки оборудования оптимальными.

Чтобы узнать цену на нашу продукцию звоните по телефону — +7 (495) 229-04-61 или воспользуйтесь формой заявки ниже

Кран мостовой однобалочный подвесной 5т, 5 тн, 5 тонн электрический

Производство кранов:

Кран-балка Кран мостовой Кран консольный Кран козловой Тельферы (электрические тали) Тали Монтаж Ремонт Комплектующие

Кран-балка
Кран мостовой
- Кран мостовой однобалочный
  - Подвесной мостовой кран
    - Подвесной мостовой кран 1 т
    - Подвесной мостовой кран 2 т
    - Подвесной мостовой кран 3. 2 т
    - Подвесной мостовой кран 5 т
    - Подвесной мостовой кран 6 т
    - Подвесной мостовой кран 8 т
    - Подвесной мостовой кран 10 т
    - Подвесной мостовой кран 12 т
    - Подвесной мостовой кран 16 т
    - Подвесной мостовой кран 20 т
    - Подвесной мостовой кран 25 т
    - Подвесной мостовой кран 32 т
  - Опорный мостовой кран
- Двухбалочный мостовой кран
  - Опорный двухбалочный кран
Кран консольный
Кран козловой

Тельферы (электрические тали)
Тали
Монтаж
Ремонт
Комплектующие

Главная

/ Кран мостовой

/ Кран мостовой однобалочный

/ Подвесной мостовой кран

/ Кран мостовой однобалочный 5 тонн – подвесной электрический

Цена по запросу * Зависит от ваших технических требований – Уточняйте у специалиста!

электрический

ручной

Грузоподъемность	5 т
Cтепень защиты оборудования	IP54
Исполнение общепромышленное (ОПИ)	да
Дополнительно:
Вторая скорость на передвижение	да
Вторая скорость на подъем	да
Тормоз на передвижение	да
Дополнительный тормоз на подъем	да
Частотный преобразователь на передвижение	да
Частотный преобразователь на подъем	да
Антираскачка груза	да
Плавный пуск/торможение на передвижение	да
Ограничитель грузоподъемности	да
Радиоуправление	да
Сейсмоустойчивость	да
Взрывобезопасное исполнение (ВБИ)	да
Пожаробезопасное исполнение (ПБИ)	да

Cхема подвесного однобалочного мостового крана 5 тн

1-балка пролетная; 2-балка концевая жесткая; 3-балка концевая подвижная; 4-таль электрическая.

Полная длина крана Lп, м	Пролет крана Lп, м	Длина консолей L, м	Высота подъема, м	L1*, мм	Н, мм	Н1*, мм	Балка несущая	Нагрузка на подкрановый путь, Н	Масса крана, кг
3,6-5,4	3	0,3-1,2	6, 12, 18	900	444	1694	36М	15346-16232	674-778
5,1-6,9	св3-4,5				444	1694	36М	15666-16552	802-906
6,6-8,4	св4,5-6				534	1784	45М	16311-17285	1060-1199
10,2-12	св6-9	0,6-1,5			694	1994	45М/**	17739-18715	1631-1771
13,2-15	св9-12				694	1994	45М/***	18921-19895	2104-2243
16,2-18	св12-15				694	2004	45М/***	20076-21050	2565-2705

* Размер определяется типом тали, ** 45М пластина верхняя 10х200 пластина нижняя 10х130, *** 45М швеллер 30П пластина нижняя 10х130

Предварительный расчет стоимости

Цена – расчет

Заказать, или задать вопрос

Кран серии

S | Konecranes

| Инновации повышают удобство использования и безопасность

Кран Konecranes серии S меняет правила игры в сфере грузоподъемности легких и средних грузов, установив новый эталон. Инновационная лебедка, синтетический канат и интеллектуальные функции делают его лидером в области грузоподъемных технологий. Недавно обновленный, теперь он имеет повышенную производительность и безопасность, позволяя лучше обрабатывать грузы и сокращать техническое обслуживание.
Подходящие для различных конфигураций балок, канатные тали Konecranes серии S могут поднимать до 20 тонн благодаря своей усовершенствованной конструкции, включая запасовку со смещением, бесступенчатый подъем и дополнительные функции безопасности, которые устанавливают стандарт в современном подъеме.

1 2 3 4 5

6 7 8 9 10

особенности продукта

В накладном кране серии Snecranes Series есть много стандартных функций:

• Выбор балок: одиночный и двойной балка – верхняя работа или макет поднятых. для более сбалансированной нагрузки на колеса
•   Основные механические компоненты, разработанные специально для кранов
•   Синтетический канат: прочный и долговечный, но простой в обращении и видимый
•   Стандартизированный инвертор для подъема и перемещения
•   Интеллектуальные функции: центрирование крюка, функция Follow Me и предотвращение заедания

технические характеристики

ХАРАКТЕРИСТИКИ	ХАРАКТЕРИСТИКИ
Грузоподъемность	До 20 тонн
Высота подъема	36м
Пролет	98 футов
Опции крана	Одинарная и двойная балка, верхняя и нижняя
Балочная конструкция	Профильная коробка
Веревка	Синтетический трос по умолчанию, стальной трос по выбору
Подъемный двигатель	Бесступенчатый подъем инвертора по умолчанию 2-скоростной вариант подъема
Температура	Стандартная температура: +5 … +40°C.
Краска	Рама из анодированного алюминия, окрашенная эпоксидным порошком 70 мкм
Крючки	ДИН 15401
Тележка	Однобалочные или двухбалочные подъемники
Блок питания	Энергетическая цепь или плоские кабели
Опции управления	Кулон и/или радио
Встроенные интеллектуальные функции	Центрирующий крюк Предотвращение заедания Следуй за мной
Окружающая среда	В помещении и на открытом воздухе

преимущества

Мостовые краны Konecranes серии S обладают следующими преимуществами:
•   Множество компоновок оптимизируют высоту подъема и рабочую зону под краном
•   Использование существующих строительных конструкций без дополнительных инвестиций
•   Оптимизированная конструкция подъемника значительно снижает скручивание и износ конструкции
•   Легкий и безопасный канат не требует смазки
•   Разработан с учетом удобства использования, экологической эффективности и безопасности
•   Гибкий инструмент, подходящий для различных отраслей промышленности приложения
•   TRUCONNECT® Remote Monitoring предоставляет данные в режиме реального времени для планирования операций и технического обслуживания

|История клиента: M&L Truck Services

Серия S устанавливает новый стандарт подъема мостовых кранов. Компания M&L Truck Services, расположенная в Мэриленде, США, воспользовалась возможностью максимально увеличить площадь и производительность с помощью нашей серии S. Konecranes предлагает различные функции SMART, такие как галоп крюка, предотвращение заедания и «следуй за мной», которые повысили производительность и безопасность M&L. Посмотрите видео, чтобы узнать из первых рук, как серия S способствовала успеху M&L, и о преимуществах приобретения мостового крана у Konecranes.

| Проконсультируйтесь с нашим консультантом по кранам для кранов серии S.

Crane Advisor — это онлайн-инструмент, который предлагает рекомендации, основанные на ваших конкретных потребностях в подъемных работах. Посетите Crane Advisor, чтобы узнать, подходит ли мостовой кран серии S для вашей области применения. Вы также можете посетить специальный веб-сайт, чтобы узнать больше о кранах серии S.

Консультант по кранам
Специализированный сайт

| Инновационный лифтинг дает преимущества

В мостовых кранах Konecranes серии S используются последние инновации в области крановых технологий, обеспечивающие максимальное удобство использования и безопасность. Мы предлагаем широкий выбор промышленного грузоподъемного оборудования, подходящего для большинства производственных и перерабатывающих отраслей, а также комплексное местное обслуживание с учетом ваших потребностей. С Konecranes вы делаете долгосрочные инвестиции в свой бизнес и свой будущий успех.

Видео

Konecranes серии S

Тестирование синтетического каната Konecranes: анонс и введение

Тестирование синтетического каната Konecranes: сравнение синтетического троса с проволочным 4 Тестирование синтетического каната Konecranes: тест на острые кромки

Загрузки

Сравнение синтетического каната Konecranes серии S со стальным канатом
Проспект о кранах Konecranes серии S
