Мини кран: история создания и применение

Разработкой мини кранов занялись только потому, чтобы стопроцентно освободить от физического ручного труда рабочих при погрузке и выгрузке грузов с транспортных средств. И это удалось на все сто процентов.

Немного истории

На строительных площадках, где возводятся объекты, необходимо переместить с места на место много материалов, оборудования и так далее. Вес небольшой, но поднять и перенести с места на место требуется пять или больше рабочих. С таким же весом свободно справится мини кран. Сегодня существует целое индустриальное направление, которое разрабатывает все новые и новые мини подъемные механизмы, способные совершать уникальнейшие манипуляции. В ограниченном пространстве они готовы подать необходимый груз на приличную высоту.

Имея самостоятельный ход, подъемные агрегаты свободно въезжают в узкие места, даже тоннели. Там, где человеку трудно пройти, проникнет компактный мобильный механизм при помощи дистанционного управления. Сами весом всего полтонны. Такие устройства легко перевозить легковыми автомобилями на прицепах. При этом «взбирается» в кузов своим ходом, поскольку выпускают на гусеничном и колесном ходу.

Они появились сравнительно недавно в странах Западной Европы и сегодня находят различное применение в России, в странах СНГ. Если быть честным, то на любой стройке они стали партнерами в деле. При их помощи грузят и разгружают стройматериалы, конструктивные узлы с любых транспортных средств. Средний подъем стрелы достигает 6 метров. В Европе, в частности, итальянская компания JEKKO, которая является фаворитом в производстве мини крановых машин в мире, разработала и освоила поточный выпуск целых серий. При помощи этой техники успешно решаются все важные задачи на нужных стадиях строительства.

Применяются везде

Производимые мини краны в зависимости от назначения, могут управляться с помощью кабельной системы подачи команд, а также подачей радиосигналов. При этом полностью обеспечивается визуальный контроль над работой механизма. Установлены новейшие системы, которые при наступлении критических нагрузок, выключают механизм. Словом, обеспечению безопасности работ уделяется серьезное внимание.

Часто по телевизору наблюдаем, как разбушевавшиеся хулиганы во Франции, Англии и других странах Запада, громят витрины магазинов, кафе, ресторанов. Жуткое зрелище. И возникает вопрос, а каким образом все это будет восстановлено. Нам не показывают, как это происходит. А это делается так. На место погрома прибывает мини кран, который оборудован рабочим инструментом с огромными присосками.

Секунда и закрепленная пакетная витрина плавно поднимается и вставляется в конный проем. Остается только ее закрепить. На установку уходят не часы, а минуты. Снова сияет витрина, на месте снова большие тонированные окна. И все это сделано при помощи отъезжающего на прицепе маленького крана со щупальцами-присосками, как у огромного кальмара.

Мини кран всегда в строю. Он там, где нужно быстро соорудить металлическую теплицу. Перекрытия и другие конструктивные элементы подаст монтажникам на высоту именно он. Практически эксплуатация мини кранов не требует никаких издержек. Они выпускаются с собственными двигателями внутреннего сгорания, с электромоторами. Для строителей такое устройство, что для туриста рюкзак на дорогу. Взвалил на плечи и вперед. Ремонтникам необходимо поднять на пятый этаж рубероид, чтобы в крыше заделать течь.

На помощь придет этот портативный подъемный механизм. Он подаст кровельный материал быстро и без проблем. И так на многих строительных операциях. Их использование приносит большие прибыли. Особенно рационально их приобретать коммерческим организациям, которые занимаются малоэтажным строительством, ремонтом объектов и так далее.

Daraja.ru – все о спецтехнике!

daraja.ru

Мини-краны нового поколения – Основные средства

В середине 1990-х годов при разработке мини-кранов JEKKO итальянская группа компаний Ormet S.p.A. сосредоточила внимание на внедрении передовых технологий, соблюдении новых стандартов безопасности и адаптации техники к требованиям строительного рынка. В основу концепции была заложена высокотехнологичная автоматизированная база, послужившая началом формирования самостоятельного JEKKO-класса мини-кранов нового поколения, главной отличительной особенностью которого является более широкий спектр решаемых задач за счет использования управляемых гидравлических насадок, составляющих с краном единое целое.

Секрет новых возможностей

Гидравлические насадки (гидравлический гусек, гидровакуумный манипулятор-захват) позволяют производить различные манипуляции с грузом на высоте. Насадки связаны с мини-краном общей гидравлической системой и единой системой автоматики, управляемой с помощью многофункционального пульта дистанционного управления.

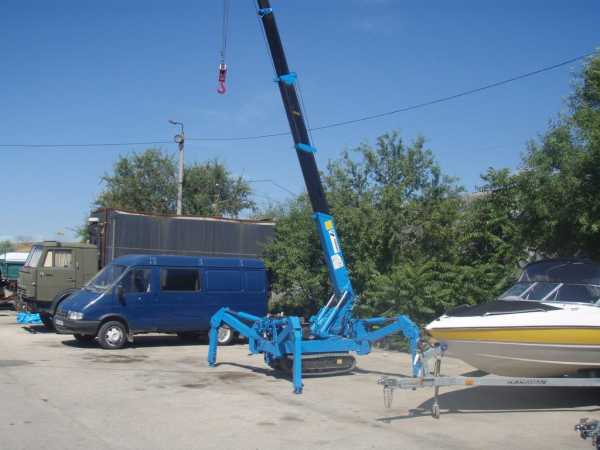

Мини-краны используют гусеничный ход, обеспечивающий их высокую проходимость, а возможность стрелы свободно вращаться на 360° придает технике универсальность при эксплуатации и способность решать широкий спектр задач, не меняя положения на площадке. Высота подъема стрелы мини-кранов JEKKO составляет от 7,2 до 23,5 м.

Благодаря конструкции стрелы с цепным приводом существенно сокращена ее масса и обеспечивается минимальная потеря в грузоподъемности при увеличении вылета. Также это решение увеличивает рабочую зону в случае установки на стреле корзины для подъема людей.

К примеру, мини-кран JEKKO SPX1040 при грузоподъемности до 4000 кг и вылете стрелы до 23,5 м по своим возможностям не имеет аналогов в мире. При этом зона стабилизации мини-крана с полностью разложенными аутригерами составляет всего 17,6 кв.м!

Максимальная функциональность при минимальных габаритах

Важной особенностью кранов этого класса является их компактность. Они работают в таких местах, куда не доберется ни один автокран: в условиях плотной городской застройки, в тесных дворах, на неровных площадках, на междуэтажных перекрытиях строящихся зданий, на крышах и внутри строений. Очень компактные размеры позволяют JEKKO «протиснуться» даже в одно- и двустворчатые двери. Мини-краны, несмотря на малые массу и размеры, очень устойчивы благодаря продуманной системе аутригеров.

На данный момент в линейке мини-кранов представлены модели габаритной шириной от 80 см (JEKKO SPD265) до 1,4 м (JEKKO SPX1040). При этом грузоподъемность самой миниатюрной модели достигает 1200 кг.

Каждая модель мини-крана JEKKO может быть укомплектована белыми «немаркими» гусеницами в тех случаях, когда требуется особая чистота при проведении работ.

JEKKO там, где требуется ювелирная работа

В мини-кранах JEKKO реализован режим «миллиметрового хода». Мини-краны очень удобны в случаях, когда требуется тонкая работа. Показателен пример с «задвиганием» спичечного коробка, когда даже неопытный оператор с помощью мини-крана JEKKO выполняет ювелирную работу, а коробок остается в целости и сохранности. Как правило, такие возможности оказываются наиболее востребованными при выполнении работ по монтажу стекол.

Пульт дистанционного управления

Все модели мини-кранов JEKKO уже в базовой комплектации оборудованы пультом дистанционного управления. Это позволяет оператору точно и безопасно контролировать работу крана, находясь рядом с грузом. Пропорциональный джойстик дает полную свободу управления движением гусениц и крановой частью с различными насадками. Такая система управления повышает безопасность, точность и увеличивает общую эффективность работы.

Система управления LMI JEMMI

Стремление достичь максимальной степени безопасности и автоматизации привело к созданию новой системы дистанционного управления JEMMI на базе интерфейса LMI. Данная система устанавливается на модели SPX527 и SPX1040 в базовой комплектации. LMI-JEMMI выводит на цветной LCD-дисплей подробную информацию о массе груза, заданных «виртуальных стенах», безопасных рабочих зонах, состоянии двигателя и т. п., облегчая взаимодействие оператора с мини-краном.

Функция «виртуальные стены» заслуживает отдельного внимания. Используя ее, можно задать максимальный диапазон перемещения стрелы. Это особенно полезно в случае проведения работ в ограниченном пространстве, рядом с проводами, водными магистралями, дорогостоящей аппаратурой и т. п.

Компактный мини-кран JEKKO SPD265

SPD265 – это один из самых компактных мини-кранов в мире и самый компактный в линейке JEKKO. Модель ориентирована на работу в чистых помещениях и в очень стесненных условиях, где невозможно использовать более крупногабаритную технику. При ширине 80 см кран SPD265 без труда проходит в одностворчатые двери, а работа от аккумуляторных батарей или от электросети напряжением 380 В позволяет полностью исключить загрязнение помещений выхлопными газами. Использование JEKKO SPD265 более эффективно по сравнению с традиционными методами работы в закрытых помещениях, так как позволяет экономить время и сократить трудозатраты в десятки раз. Этот мини-кран оптимально использовать для работы в музеях, жилых помещениях, клубах, торговых центрах. В случае необходимости мини-кран может быть укомплектован дополнительным набором противовесов, позволяющих увеличить массу поднимаемого груза.

Классический мини-кран JEKKO SPD360

Это наиболее универсальная и классическая модель мини-крана. При минимальных габаритах (ширина всего 80 см) JEKKO SPD360 обладает весьма серьезными техническими возможностями. Стрела, оборудованная гидравлическим гуськом, имеет вылет до 14 м, грузоподъемность может достигать 1400 кг.

Мини-кран может работать от аккумуляторных батарей, от электросети напряжением 380 В и от дизельного двигателя, одинаково хорошо справляясь с работами как в закрытых помещениях, так и на улице.

Как правило, модель JEKKO SPD360 используют на перекрытиях строящихся зданий в качестве лебедки (длина до 60 м), при бережных и высокоточных монтажных работах или работах по установке инженерного оборудования.

Многофункциональный мини-кран JEKKO SPX527

Эта модель шириной всего 1,1 м обладает всеми преимуществами мини-крана, но по функциональным возможностям приближается к более крупной строительной технике. Вылет стрелы SPX527 может достигать 18 м, а грузоподъемность – 2700 кг. Модель наделена функцией Pick&Carry (так называемый перенос груза «в зубах») и может перевозить груз массой до 500 кг.

Данная модель чаще всего находит применение в сфере малоэтажного строительства, проведения работ на слабых грунтах, а также используется для выполнения работ по остеклению в стесненных условиях.

Мощный мини-кран JEKKO SPX1040

Самый крупный представитель семейства JEKKO является наиболее эффективной моделью по соотношению площади опорного контура к поднимаемому грузу. Строго говоря, модель SPX1040 не является «пауком», так как имеет прямые аутригеры. Это позволяет обеспечить минимальную площадь опорного контура (17,6 м2), а вылет стрелы до 23,5 м и грузоподъемность до 4000 кг позволяют SPX1040 решать уникальные задачи в ограниченном пространстве. Например, с помощью этого мини-крана можно вести работы внутри реконструируемых зданий высотой от двух до пяти этажей. Традиционная технология предусматривает возведение лесов, сооружение системы полиспастов для разбора-сбора перекрытий и доставки различных грузов в процессе реконструкции. Дополняя (а где-то и полностью заменяя) существующие технологические процессы мини-краном SPX1040, возможно сократить сроки выполнения работ в три раза и более в зависимости от объекта.

Важными отличительными особенностями данной модели являются полностью автоматическое управление и функция Pick&Carry, позволяющая SPX1040 перевозить «в зубах» и одновременно проводить манипуляции с грузом массой до 2000 кг.

При необходимости JEKKO SPX1040 может быть укомплектован дополнительным набором противовесов, позволяющих увеличить грузоподъемность.

Новый способ решения строительных задач

Мини-краны класса JEKKO – универсальная строительная техника, предназначенная для решения сложных задач в различных областях. Благодаря использованию автоматики последнего поколения и компьютерных систем управления мини-краны JEKKO зарекомендовали себя надежными помощниками при выполнении работ, которые прежде вызывали существенные трудности. Кроме того, эта строительная техника не только позволяет экономить деньги, но и сокращает сроки выполнения работ, повышая при этом их качество.

Эксклюзивным дистрибьютором техники под маркой JEKKO на территории России и стран СНГ является компания ООО «Арлифт». www.arlift.ru

os1.ru

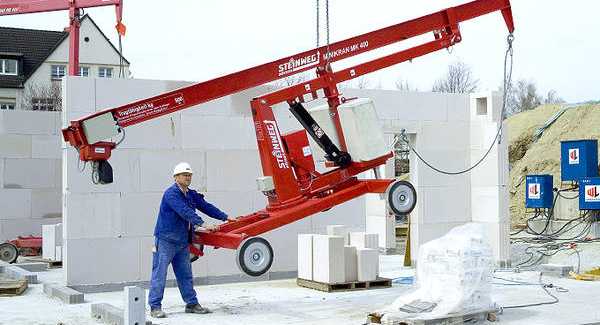

Мини-кран MK 400 – незаменимый помощник на строительной площадке

Мини-кран Steinweg-Böcker MK 400 – новая разработка немецкого производителя, который уже более 50 лет славится надежностью и эффективностью своих устройств. Созданный этой компанией, мини-кран в полной мере соответствует сложившейся репутации.

Краткие характеристики:

Максимальная грузоподъемность составляет 400 – 500 кг. в зависимости от дальности выдвижения стрелы.

Максимальная высота – до 5,25 м.

Высота расположения крюка – 4,5 / 6 м.

Общая масса – 1050 / 890 кг.

Скорость подъема – 9 / 1,5 м/мин.

Универсальность

Один из главных плюсов мини-крана МК 400 – его универсальность. Он может быть использован для широкого спектра работ с различным оборудованием, которое идет в комплекте – грейферами, крюками, регулируемыми захватами и т. д.

Его маневренность позволяет перемещаться на очень ограниченной площадке, не прикладывая при этом чрезмерных усилий. Он занимает настолько мало места, насколько это вообще возможно для такого устройства.

Транспортировка между рабочими площадками тоже не доставит никаких проблем. При помощи погрузчика этот мини-кран можно легко погрузить на борт грузовика и доставить куда угодно. После разгрузки кран готов к работе за считанные минуты. Масса Steinweg-Böcker MK 400 составляет всего 1050 кг вместе с противовесом, а без него 890 кг.

Кран может быть укомплектован дополнительными двигателями, которые позволяют повысить маневренность и добавить новые возможности. Каждый из двигателей имеет переключаемые режимы работы.

Эффективность и безопасность

Один мини-кран Steinweg-Böcker MK 400 способен заменить нескольких рабочих, занятых крайне изнурительным трудом. Это устройство может быть применено в разных целях, однако, в первую очередь позиционируется как кран для строительных площадок.

Действительно, постоянно подавать каменщику материалы в больших количествах при помощи крана может всего один человек, управляющий подъемным устройством.

Еще одно неоспоримое преимущество этого мини-крана – его точность даже в условиях сильного ветра и непогоды. Благодаря дополнительным усилителям поворота и лавирования порывистый ветер не создаст помех в работе.

Любые типы грузов подвластны этому чуду техники. Установленное приспособление для мультизахвата позволяет легко закреплять и прочно удерживать разнообразные виды грузов весом до 500 кг. Максимальный вес, удерживаемый на конце стрелы составляет 400 кг. – вполне достаточно для небольшой стройки. В случае превышения максимально допустимой массы, автоматический выключатель обезопасит кран от падения.

Управлять мини-краном можно двумя способами: с помощью пульта или через подключение по кабелю. В любом случае, с этой задачей справится один человек, остальные рабочие могут быть переключены на другие дела. В конечном итоге это позволит существенно ускорить работу и быстрее перейти к следующему объекту.

Поскольку основное назначение мини-крана – облегчение труда каменщика, именно на работу с кирпичом и различными строительными блоками в первую очередь рассчитаны все приспособления захвата и подъема.

Существенные недостатки у крана отсутствуют, для своих размеров это отличное устройство, способное заметно повысить эффективность строительства.

Daraja.ru – все о спецтехнике!

daraja.ru

Мини-кран с электрическим подъемником своими руками

Мини-кран – очень полезная вещь, способная облегчить ваш труд в процессе небольшого строительства или в домашнем хозяйстве. Создать его своими руками по силам многим.

Изготавливаем верхнюю поворотную чать

Прежде всего, понадобятся профильные трубы 80×80 и 40×40 длиной около 2 м. Толщина металла должна составлять не менее 3мм. Отрезаем от трубы 80×80 часть длиной 40-50 см. – это вертикальная стойка будущей поворотной части. На один конец этого отрезка ставим заглушку при помощи сварки и квадрата из листового металла.

На расстоянии 100 мм края трубы без заглушки прорезаем сквозное квадратное отверстие таким образом, чтобы в него вошла профильная труба 40×40, которая и будет выполнять функции стрелы. Трубу продеваем в отверстие и надежно привариваем.

К краю меньшего отрезка трубы 80×80 привариваем винтовое поворотное устройство с той стороны, где отсутствует заглушка. В результате должна получиться верхняя поворотная часть мини-крана со стрелой, способная совершать полный поворот вокруг своей оси. Приварим две косынки таким образом, чтобы соединить стрелу, стойку и неподвижную часть поворотного механизма. Обязательно нужно приварить два куска арматуры, соединяющие края стрелы с верхней частью.

Изготавливаем основную стойку и противовес

Возьмем оставшийся длинный отрезок трубы 80×80 и приварим к его нижнему краю окружность, вырезанную из листа толщиной не менее 8 мм. Диаметр окружности – 300 мм. Закрепляем окружность, приварив 4 косынки перпендикулярно основанию.

Опорную площадку изготовим из квадратного листового металла толщиной не менее 8 мм. и сторонами около 1 м. Для жесткости приварим к ней каркас из уголка или швеллера, толщина металла не менее 5 мм.

Пришло время прикрепить основную стойку к опорной площадке. Прорезаем отверстия для 8 болтов (подойдут размеры М12 – М16) в опорной площадке и в окружности, приваренной к основной стойке. Следует убедиться, что эти отверстия полностью совпадают.

Следующий шаг – изготовление противовеса. Для мини-крана будет достаточно массы 8 силикатных кирпичей, расположенных в металлическом корпусе. Корпус изготавливаем из обрезков уголка и арматуры, внутрь помещаем кирпичи. Удобнее всего из расположить двумя рядами по 4 штуки.

Сборка и покраска

Прикрепляем основную стойку к опорной площадке при помощи болтов, убеждаемся в надежности крепления. Теперь возьмем верхнюю часть (со стрелой и поворотным устройством) и приварим нижнюю часть поворотного устройства к верхнему краю опорной стойки. Осталось только прикрепить к одному краю стрелы наш противовес из кирпичей, а на другом закрепить электрическую лебедку, которая и будет служить подъемным механизмом.

Описанное устройство должно справляться с грузом в 100-150 кг., однако, в каждом конкретном случае необходимо проверять грузоподъемность отдельно.

Теперь можно грунтовать и красить получившуюся конструкцию. Прежде, чем использовать готовое устройство в работе, обязательно проведите испытания на прочность и устойчивость. Не проводите никаких работ на опасном расстоянии от других людей или хрупких объектов!
