Содержание

Инженерные боеприпасы (ТМК-2) – tmk-2.html

Советская Армия

Противотанковая мина ТМК-2

Мина противотанковая противоднищевая. Предназначена для выведения из строя гусеничной и колесной техники противника. Поражение машинам противника наносится за счет пробивания днища машины кумулятивной струей при взрыве заряда мины в момент наклона датчика цели (штыревой антенны).

На снимке слева мина показана без верхней части антенны.

Мина может устанавливаться  в грунт (снег) только вручную. Установка или хотя бы раскладка средствами механизации не предусмотрена..

Срок боевой работы мины   ограничивается сроком  разрушения от коррозии кронштейна крепления взрывателя. Самоликвидатором мина не оснащается. Гнезд для элементов неизвлекаемости и необезвреживаемости не имеет.

Мина  используется  с табельным взрывателем наклонного  действия МВК-2  с детонирующим устройством ДУМ-2 (передает детонацию от запала взрывателя к основному заряду) и запалом МД-7М.

Взрыватель обеспечивает замедление срабатывания на 0.3.-0.45 сек. с тем, чтобы взрыв произошел под серединой машины.



Тактико-технические характеристики мин  ТМК-2
Тип мины……………………………………………………………………… противотанковая противоднищевая кумулятивная
Масса мины………………………………………………………………….. 12.0 кг.
Эффективность…………………………………………………………….. с тротиловым зарядом пробивает до 60 мм. брони,
с зарядом ТГА-50 пробивает 110 мм. брони
ВВ основного заряда……………………………………………………
плавленый тротил,
ТГ-50
Масса основного заряда ВВ. ………………………………………….. тротил – 6.0кг.
ТГ-50 6.5 кг..
Масса промежуточного детонатора (тетрил)…………………. 40 гр.
Габаритные размеры мины в боевом положении:
                                   -диаметр………………………………………..
                                   -высота (без взрывателя)………………..
                                   -высота (до кончика датчика цели).
30.7см.
26.5 см.,
110 см.
Условия срабатывания…………………………………………………. наклон датчика цели на 24-36 градусов усилием 8-12 кг.
Время перевода в боевое положение…………………………….. мгновенно после вворачивания взрывателя.
Время боевой работы……… ……………………………………………. не определялось
Самоликвидация/самонейтрализация…………………………….. нет/нет
Неизвлекаемость…………………………………………………………. нет
Необезвреживаемость…………………………………………………. нет
Штатный основной взрыватель……………………………………. МВК-2
Температурный диапазон применения…………………………… -50 – +50

Окраска мины.
Как правило, мина окрашивается в темно-зеленый или оливково-зеленый цвет. Отдельные партии могут быть окрашены в оливково-желтый или желто-сероватый цвет.

Маркировка.
Наносится черными буквами краской на верхнюю коническую часть корпуса  и содержит:

ТМК-2 шифр мины
34-34-72 шифр завода изготовителя- номер партии- год изготовления
Т шифр снаряжения (здесь – основной заряд   аммонит 50/50)

Однако имеется достаточно много отклонений от стандартной маркировки. Так,  может отсутствовать  шифр мины, а вместо белой полоски инертных мин на месте обозначения шифра ВВ может быть надпись “ИНЕРТНАЯ”. Инертные мины также имеют белые сектора на датчике цели (как показано на снимке в начале статьи).

Укупорка.
Мины, взрыватели и детонирующие устройства укупориваются раздельно.  Окончательное снаряжение  мины производится в подразделении.
*2 мины уложены в ящик размерами 82 на 35 и на 37 см. Вес брутто  40 кг.
*20 взрывателей МВК-2 без запалов уложены в ящик размерами 78 на 51.5 и на   25 см. см. Вес брутто   41.5 кг. В ящик уложены и 20 датчиков цели (удлинители).
*120 детонирующих устройств ДУМ-2 уложены в ящик размерами 69.5 на 55.0 и на 25.0 см. Вес брутто 34.5 кг. В ящике 2 металлические коробки по 60 ДУМ-2 в каждой.
*720 запалов МД-7М уложены в ящик размерами 57.0 на 49.0 и на 17.2 см. Вес брутто 61 кг. В ящике 4 металлические коробки. В каждой мет. коробке  18 картонных коробок. В каждой картонной коробке по 10 запалов.

Кумулятивная струя при взрыве мины в способна пробить 60 мм. брони при снаряжении тротилом и 110 мм. при снаряжении ТГ-50.  При взрыве мины под колесом или гусеницей происходит разрушение трака и катка (колеса), при взрыве под днищем  брызги расплавленной кумулятивной струей брони поражают экипаж и внутреннее оборудование танка, что приводит к пожару в танке, подрыву боеукладки, расположенной на днище.   Как правило танк выводится из строя полностью и восстановлению не подлежит. На рисунке схема установки мины.

От автора.  В войсках мина не понравилась сразу и окончательно. Во-первых, для нее нужно копать очень глубокую лунку (диаметром 30 см. и глубиной около 35 см.). Во вторых,  наклон датчика цели (стержня) при довольно медленном движении танка (10-15 км/час), как ни странно, но вызывает не срабатывание взрывателя, а поворот мины в положение близкое к горизонтальному. Особенно в мягких грунтах. Приходилось идти на различные ухищрения типа расклинивания мины в лунке камнями, кольями, привязывания мины к деревянному щиту размерами метр на метр (естественно, такие же  размеры и лунки).

А после обильных муссонных дождей во Вьетнаме мина просто… всплывала и ложилась на бок.
Да и за коим лешим бронепробиваемость в 110 мм., когда ни один танк в мире не имел, да и не будет иметь  днища толще 10-20 мм.

Апрель 2013г.

Источники

1.Инженерные боеприпасы. Руководство по материальной части и применению. Книга первая. Военное издательство. Москва. 1976г.
2. Б.В.Варенышев и др. Учебник. Военно-инженерная подготовка. Военное издательство МО СССР. Москва. 1982г.

—***—

Противотанковая мина ТМК-2 (Советские и Российские мины)

Мина противотанковая противоднищевая. Предназначена для выведения из строя гусеничной и колесной техники противника. Поражение машинам противника наносится за счет пробивания днища машины кумулятивной струей при взрыве заряда мины в момент наклона датчика цели (штыревой антенны).

На снимке слева мина показана без верхней части антенны.

Мина может устанавливаться  в грунт (снег)  вручную.

Срок боевой работы мины   ограничивается сроком  разрушения от коррозии кронштейна крепления взрывателя. Самоликвидатором мина не оснащается. Гнезд для элементов неизвлекаемости и необезвреживаемости не имеет.

Мина  используется  с табельным взрывателем наклонного  действия МВК-2  с детонирующим устройством ДУМ-2 и запалом МД-7М. Взрыватель обеспечивает замедление срабатывания на 0.3.-0.45 сек. с тем, чтобы взрыв произошел под серединой машины.

Тактико-технические характеристики мины
Тип мины…………………………………………………….противоднищевая
Корпус……………………………………………………….металл.
Масса ………………………………………………………..12 кг.
Масса взрывчатого вещества (тротил)……………….6 кг.
Масса взрывчатого вещества (ТГ-50)………………..6.5 кг.
Диаметр……………………. ………………………………..30.07 см.
Высота по корпусу………………………………………..26.5 см.
Высота по антенне………………………………………..113 см.
Угол наклона датчика цели для срабатывания……24-36 градусов.
Температурный диапазон применения……………….-50 – +50 град.

Кумулятивная струя при взрыве мины в способна пробить 60 мм. брони при снаряжении тротилом и 110 мм. при снаряжении ТГ-50.  При взрыве мины под колесом или гусеницей происходит разрушение трака и катка (колеса), при взрыве под днищем высокое давление и температура кумулятивной струи вызывает пожар в танке, подрыв боеукладки, расположенной на днище. При закрытых люках танка экипаж погибает весь, при открытых люках возможно выживание части экипажа. Как правило, танк выводится из строя полностью и восстановлению не подлежит. На рисунке схема установки мины.

От автора. Пожалуй, это первый опыт использования в Советской Армии кумулятивного эффекта в минном деле. В результате мина получилась чрезмерно мощная и громоздкая. Вряд ли существуют танки со 110 мм. броней на днище. Громоздкость мины лишила возможности применения для ее установки средств механизации. Торчащая над поверхностью земли антенна может создать у читателя впечатление, что она выдает место установки мины. Однако экипаж танка  имеет ограниченный обзор и ближе 10-15 м. как правило, местность не наблюдает. Кроме того, экипаж не знает о наличии минного поля. Поэтому антенна не демаскирует мину.

Веремеев Ю.Г.
Сапер

Назначение и тактико-технические характеристики противотанковых мин (ТМ-62П, ТМ-62П2, ТМ-62П3, ТМ-62Т, ТМ-72, ТМ-73, ТМ-83, ТМ-89, ТМК-2)

Противотанковая мина ТМ-62П

Противотанковая мина ТМ-62П

Мина противотанковая противогусеничная.

Предназначена для выведения из строя гусеничной и колесной техники противника.

Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса (катка) на взрыватель мины.

Мина может устанавливаться как на грунт, так и в грунт, в снег, под воду только вручную. Для установки средствами механизации не предназначена, поэтому ручка для переноски выполнена несъемной.

Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается. Элементов неизвлекаемости не имеет, но в качестве последних с миной могут использоваться мины-сюрпризы МС-3 или МС-4.

Корпус мины изготавливается из ударопрочной пластмассы. В неокончательно снаряженном виде (без взрывателей) мины в контейнерах в укрепленных ящиках могут десантироваться с самолета беспарашютным методом (высота полета не выше 15-20м., скорость до 290 км/час).

Тактико-технические характеристики мины

Тип мины

противогусеничная

Корпус

пластмасса

Масса

9-11 кг

Масса взрывчатого вещества

6,6-7,6 кг

Диаметр

34 см

Высота с МВ-62

12. 8 см

Высота с МВШ-62

100.2 см

Диаметр датчика цели

9 см

Чувствительность

200-500 кг

Температурный диапазон применения

от -50 до +50 град.

Противотанковая мина ТМ-62П2

Мина противотанковая противогусеничная.

Предназначена для выведения из строя гусеничной и колесной техники противника.

Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса (катка) на взрыватель мины.

Мина может устанавливаться как на грунт, так и в грунт, в снег, под воду вручную или средствами механизации.

Предназначена, в основном к установке средствами механизации, поэтому ручка для переноски выполнена

Противотанковая мина ТМ-62П2

Ручка для переноски мины упряжного типа съемной упряжного типа из прочной нейлоновой ленты зеленого цвета

Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается. Элементов неизвлекаемости не имеет, но в качестве последних с миной могут использоваться мины-сюрпризы МС-3 или МС-4.

Корпус мины изготавливается из ударопрочной пластмассы. В неокончательно снаряженном виде (без взрывателей) мины в контейнерах в укрепленных ящиках могут десантироваться с самолета беспарашютным методом (высота полета не выше 15-20м., скорость до 290 км/час).

Тактико-технические характеристики мины

Тип мины

противогусеничная

Корпус

пластмасса

Масса

9,4-11 кг

Масса взрывчатого вещества

6,5-7 кг

Диаметр

32 см

Высота с МВ-62

12,8 см

Высота с МВШ-62

100,2 см

Диаметр датчика цели

9 см

Чувствительность

200-500 кг

Температурный диапазон применения

от -50 до +50 град.

Противотанковая мина ТМ-62П3

Мина противотанковая противогусеничная.

Предназначена для выведения из строя гусеничной и колесной техники противника.

Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса (катка) на взрыватель мины.

Мина может устанавливаться как на грунт, так и в грунт, в снег, под воду вручную или средствами механизации (прицепные минные заградители ПМР-3, ПМЗ-4, вертолетная система минирования ВМР-2).

Срок боевой работы мины не ограничивается. Самоликвидатором мина не оснащается.

Мина ТМ-62П3 является одним из вариантов семейства ТМ-62. Ее корпус изготавливается из толстого морозостойкого и ударопрочного полиэтилена темно-зеленого цвета.

Противотанковая мина ТМ-62П3

ТМ-62П3, в основном, предназначена для установки механизированным способом с применением прицепных минных заградителей ПМЗ-3 и ПМЗ-4, вертолетной системы минирования ВМР-2.

Для применения в гусеничных минных заградителях типа ГМЗ не предназначена.

В связи с тем, что основным способом применения является механизированный, ручка для переноски выполнена съемной упряжного типа из синтетической минной ленты зеленого цвета, застегивающеся цилиндрической пуговицей.

При ручной установке ручка используется лишь для переноски мины. Перед ручной установкой мины в лунку ручка снимается и укладывается под мину или же уносится с собой.

Тактико-технические характеристики мины

Тип мины

противогусеничная

Корпус

полиэтилен

Масса

8-8,7 кг

Масса взрывчатого вещества

6,5-7,2 кг

Диаметр

32 см

Высота с МВ-62

12,8 см

Высота с МВШ-62

100,2 см

Диаметр датчика цели

9 см

Чувствительность

200-500 кг

Температурный диапазон применения

от -40 до +40 град.

Противотанковая мина ТМ-62Т

Мина противотанковая противогусеничная.

Предназначена для выведения из строя гусеничной и колесной техники противника.

Поражение машинам противника наносится за счет разрушения их ходовой части при взрыве заряда мины в момент наезжания колеса (катка) на взрыватель мины.

Мина может устанавливаться как на грунт, так и в грунт, в снег, вручную или средствами механизации.

Срок боевой работы мины не ограничивается.

Ее корпус изготавливается из капроновой ткани темно-зеленого цвета, пропитанной эпоксидным составом Возможны иные варианты окрасок (для мин, изготавливавшихся на экспорт).

Противотанковая мина ТМ-62Т

ТМ-62Т предназначена для установки вручную или с помощью средств механизированной установки ГМЗ, ГМЗ-2, ПМР-3, ПМЗ-4 и призвана несколько устранить такое отрицательное качество мины ТМ-62Б как недостаточная прочность.

Мина может комплектоваться сьемной ручкой для переноски упряжного типа, аналогичной ручке для мины ТМ-62П3 или же веревочной несъемной ручкой (пропускаемой сквозь заряд) с деревянной или пластмассовой втулкой, как показано на снимке. Мина с несьемной ручкой для механизированной установки не предназначена.

Применение взрывателей с корпусом из металла (МВЗ-62, МВЧ-62, МВШ-62, МВД-62) для этой мины обычно является вынужденным, т.к. при их применении теряется главное преимущество мины – необнаруживаемость металлодетекторами.

Кроме того, мина может использоваться со взрывателями, входящими в комплекты управляемых минных полей УМП, УМВП-2, УМПН-68, а также в качестве обычного взрывного заряда с детонирующим устройством ДУ-62.

Тактико-технические характеристики мины ТМ-62Т

Тип мины

противотанковая
противогусеничная

Корпус

капроновая ткань

Масса (без взрывателя)

7,9-8,1. кг

Масса взрывчатого вещества

7,0-7,9 кг

Диаметр

32 см

Высота мины

В зависимости от взрывателя – 10,0 12,8 см

Чувствительность нажимного датчика цели

200-500 кг

Извлекаемость

извлекаемая

Обезвреживаемость

обезвреживаемая

Управляемость

зависит от типа взрывателя

Температурный диапазон применения

от -50 до +50 градусов

Взрыв ТМ-62Т разрушает 3-5 траков, каток, повреждает балансир.

Устойчивость мины ТМ-62Т со взрывателем МВП-62 100% во фронте ударной волны с давлением 3,5 кг/кв.см Это обеспечивает сохранение мин в боеспособном состоянии на удалении 4 метра и более от оси взрыва удлиненного заряда разминирования имеющего массу 8 кг/пог.м. На расстоянии от 1 до 4 метров от оси взрыва удлиненного заряда сохраняют боеспособность до 50% мин ТМ-62Т со взрывателем МВП-62.

Мина ТМ-62Т предназначена для изготовления в военное время как альтернативная при дефиците металла или пластмассы для корпуса и недостатке промышленных производственных мощностей. В мирное время ее изготовление и накопление запасов не планируется. Изготавливается небольшое количество учебных мин с инертным заполнителем.

В качестве элемента неизвлекаемости могут использоваться мины-ловушки МС-3, МЛ-7 или более коварная мина-ловушка МС-4.

Противотанковая мина ТМ-72

Противотанковая мина ТМ-72

Мина противотанковая противоднищевая.

Предназначена для выведения из строя гусеничной и колесной техники противника.

Поражение машинам противника наносится за счет пробивания днища танка кумулятивной струей при взрыве заряда мины в момент, когда танк окажется над миной.

Принята на вооружение в 1973 г. До декабря 1989 года информация по этой мине являлась закрытой.

Съемная ручка для переноски из зеленой капроновой ленты (упряжного типа аналогичная ручке мины ТМ-62).

Мина может устанавливаться как на грунт, так и в грунт, в снег, под воду только вручную.

Для установки средствами механизации не предназначена, хотя прицепной минный заградитель ПМЗ-4 может использоваться для раскладки мин на минном поле.

Однако все действия по приведению мины в боевое положение, закапыванию, маскировке выполняются вручную.

Основным штатным взрывателем является МВН-72, реагирующий на магнитное поле танка (БТР, БМП, БМД, автомобиль).

Реакция взрывателя рассчитана так, что при скорости цели выше 5-9 км в час взрыв происходит под боевым или трансмиссионным отделением. При меньшей скорости цели взрыв может произойти под передней частью машины. При скорости цели свыше 90 км/час взрыв может произойти позади машины (т.е. цель не будет поражена).

Срок боевой работы мины со взрывателем МВН-72 ограничивается сроком работы источника тока взрывателя, но во всех случаях не менее 1 месяца, после чего мина становится невзрывоопасной. Срок боевой работы мины со взрывателем МВШ-62 ограничивается сроком коррозии корпуса мины и взрывателя (от 1 до 10 и более лет в зависимости от влажности грунта).

Самоликвидатором мина не оснащается. Элементов неизвлекаемости не имеет, но в качестве последних с миной могут использоваться мины-сюрпризы МС, МС-4 или МЛ-7. Кроме того, очень высокая чувствительность взрывателя МВН-72 к изменениям магнитного поля может вызвать взрыв мины при приближении к ней человека, имеющего при себе металлические предметы или даже вследствие перемещения самой мины по местности. Любые электромагнитные воздействия (магнитное поле, радиоизлучение миноискателя) вызывают срабатывание взрывателя обязательно. Ближе 200 м от высоковольтных линий электропередач, работающих РЛС и мощных радиостанций, устанавливать ТМ-72 запрещается.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МИНЫ ТМ-72

Тип мины

противотанковая противоднищевая кумулятивная

Материал корпуса

сталь

Масса

6 кг

Масса заряда ВВ

2,5 кг

Диаметр

25 см

Время приведения в боевое положение (с МВН-72)

30-120 сек.

Бронепробиваемость

100 мм с расстояния 0,25-0,5 м

Возможно применение взрывателей

вся серия взрывателей МВ-62

Извлекаемость/ обезвреживаемость

обезвреживаемая, в этом состоянии извлекаемая

Самоликвидация/самонейтрализация

не самоликвидирующаяся, самонейтрализация вследствие истечения срока работы источника питания через 1-18 месяцев.

Температурный диапазон применения

от -40 до +50 градусов

Мина устанавливается в грунт (снег) таким образом, чтобы взрыватель находился выше уровня грунта.

Мина окрашивается в оливково-зеленый цвет, маркировка на боковой поверхности черного цвета. Взрыватель МВН-72 обычно имеет серо-черную окраску с черной маркировкой на верхней плоскости.

Мина устанавливается одним сапером. Время на подготовку мины к применению 2-3 мин, время на установку подготовленной мины 1-3 мин.

Мнение об этой мине в войсках невысокое, впрочем, как и обо всех минах (наших и иностранных) с магнитными взрывателями. Капризны, требуют квалифицированного персонала, чувствительны к низким и высоким температурам, сырости (отказывают источники питания), к свежести источников питания. Установка только вручную. И в то же время, траление таких мин не вызывает проблем. Трал ЭМТ надежно работает и взрывает мины на безопасном от машины удалении.

Противотанковая мина ТМ-73

Противотанковая мина ТМ-73 предназначена для минирования местности с целью поражения танков и других бронеобъектов противника в их бортовую часть.

Организационно мина состоит из трех основных компонентов:

– реактивного противотанкового граната РПГ-18 «Муха»;
– взрывного устройства, включающего в себя взрыватель обрывного действия МВЭ-72 и пусковое устройство;
– комплекта приспособлений для установки мины на местности.

Мина устанавливается на местности поперечно предполагаемому движению цели в 20-25 метрах от трассы движения цели на высоте 37см от поверхности грунта.

Противотанковая мина ТМ-73

Обрывной датчик цели взрывателя МВЭ-72 натягивается поперек направления движения цели на высоте 0,8-1,2 м от поверхности грунта, а пусковое устройство закрепляется на трубе гранаты. К пусковому устройству присоединяется накольный механизм взрывателя МВЭ-72.

Когда движущийся танк противника оборвет натянутый над дорогой обрывной датчик цели, взрыватель МВЭ-72 выдаст электроимпульс на свой накольный механизм. Ударник накольного механизма воспламенит капсюль-воспламенитель пускового устройства, от него загорится пороховой заряд УЗВ-5 и давление пороховых газов продавит спусковой рычаг шептала гранаты РПГ-18. Произойдет выстрел и боеголовка поразит цель.

Собственно, действие мины ТМ-73 аналогично стрельбе гранатой РПГ-18 с той лишь разницей, что выстрел производит не солдат-гранатометчик, а сама цель, воздействовав на датчик цели мины.

Мина была принята на вооружение Советской Армии в 1974 году, но до 1999 года информация по ней являлась закрытой.

Тактико-технические характеристики мины ТМ-73

Тип мины

Противотанковая
противобортовая
кумулятивная

Масса мины

8 кг

Масса гранаты

2,6 кг

Масса заряда ВВ

300 г

Поражающее действие мины

300 мм брони
с расстояния до 30 м

Рабочая длина обрывного датчика цели

15 м

Время перевода в боевое положение

50-180 сек

Время боевой работы

30 сут

Время на установку (2 чел. )

8-20 мин

Самоликвидация/самонейтрализация

отсутствует/ по израсходованию ресурса батареи питания взрывателя

Неизвлекаемость и необезвреживаемость

извлекаемая необезвреживаемая

Температурный диапазон применения

от -40 до +50

Противотанковая мина ТМ-83

Мина противотанковая противобортовая.

Предназначена для выведения из строя гусеничной и колесной техники противника.

Поражение машинам противника наносится за счет пробивания бортовой брони ударным ядром, образующимся из обкладки кумулятивной воронки при взрыве мины.

При проникновении ударного ядра внутрь танка происходит поражение членов экипажа и оборудования танка каплями расплавленной брони, высоким давлением, возникающим внутри и высокой температурой ядра. Это вызывает пожар внутри танка, возможна детонация боекомплекта

Мина может устанавливаться на грунт или крепиться к местным предметам только вручную.

Укупорочный ящик или его крышка служит основанием для мины.

Дальность поражения танка до 50 метров, поэтому мина устанавливается сбоку от вероятного маршрута движения танка на удалении 5-50 метров от оси маршрута. С помощью визира мина нацеливается на место поражения.

Мина имеет два датчика цели – сейсмический и инфракрасный.

Противотанковая мина ТМ-83

Сейсмический датчик обеспечивает работу мины в режиме ожидания цели, что позволяет экономить энергию источников питания.

При приближении цели сейсмический датчик выдает команду на перевод мины в боевое положение, которым включается в работу инфракрасный датчик. Как только цель окажется в поле зрения инфракрасного датчика, который регистрирует инфракрасное излучение машины (танка), последний выдает команду на предохранительно-исполнительный механизм (ПИМ) на подрыв мины.

При взрыве заряда мины из медной обкладки кумулятивной выемки образуется ударное ядро, которое на дальностях от 5 до 50 метров пробивает броню толщиной до 100 мм, образуя в броне отверстие диаметром 80 мм.

Если цель не попала в поле зрения инфракрасного датчика, то через 3 минуты мина вновь переходит в режим ожидания цели.

Сейсмический датчик, имеющий свой источник питания (батарея 373 (R20)), устанавливается в землю возле мины и соединяется с инфракрасным датчиком и ПИМом проводной линией, а инфракрасный датчик, который также имеет свой источник питания (батарея 373 (R20)), крепится на корпусе мины сверху. Предохранительно-исполнительный механизм (ПИМ) привинчивается к запалу МД-5М, который в свою очередь ввинчен в гнездо на тыльной стороне мины.

Мина может устанавливаться в неуправляемом (автономном) варианте и в управляемом варианте.

Управляемость мины заключается в том, что с помощью 100-метровой проводной линии и пульта управления (используется пульт управления мины МЗУ) ее можно многократно переводить в безопасный (предохранительный) режим или в режим ожидания цели. В предохранительном режиме мина является извлекаемой и обезвреживаемой.

Если же мина установлена в неуправляемом варианте, то она считается неизвлекаемой и необезвреживаемой в силу высокой чувствительности сейсмического датчика и вероятности срабатывания инфракрасного датчика от теплового излучения человеческого тела при приближении человека к мине (с любой стороны ближе 10 метров). Уничтожение такой мины возможно лишь расстрелом ее из крупнокалиберного пулемета.

Также в неуправляемом варианте мина может быть установлена со взрывателем МВЭ-72 или МВЭ-НС. В этом случае сейсмический, инфракрасный датчики и ПИМ не используются, а используется обрывной датчик цели взрывателя МВЭ-72 или МВЭ-НС. Накольный механизм взрывателя навинчивается на запал МД-5М вместо ПИМа. В этом варианте мина ТМ-83 устанавливается аналогично мине ТМ-73.

Мины ТМ-83 первых серий имели отличающиеся от более поздних серий (с 1984г.) датчики цели и комплектовались также инфракрасным электрофонарем и отражательным зеркалом.

В старом варианте датчик цели мины комбинированный сейсмическо-инфракрасный. Мина может находиться в двух режимах – пассивного ожидания и активном. Сейсмический датчик выносной. Он устанавливается в землю вблизи маршрута движения танка. Инфракрасный датчик находится на корпусе мины. Там же крепится и съемный электрический фонарь с инфракрасным фильтром. Вариантов установки инфракрасного фонаря два.

В первом варианте фонарь крепится на корпусе мины, а на противоположной стороне дороги крепится зеркало так, чтобы инфракрасный луч от фонаря, возвращался на фотоэлмент инфракрасного датчика.

Во втором варианте зеркало не устанавливается, а на его месте ставится сам фонарь, соединенный проводником с сейсмическим датчиком, и нацеленный так, чтобы его луч попадал на фотоэлемент инфракрасного датчика.

В режиме пассивного ожидания электроцепи мины обесточены и фонарь выключен. При приближении танка, когда сотрясение почвы достигнет порогового значения, сейсмический датчик включает инфракрасный фонарь и инфракрасный приемник (мина переходит в активный режим). При пересечении танком луча фонаря, боевая цепь мины замыкается и происходит взрыв мины. Ударное ядро пробивает борт танка.

Срок боевой работы мины ограничивается сроком работоспособности батарей электропитания, зависящей от температуры окружающей среды, но во всех случаях не менее 30 суток. Самоликвидатором мина не оснащается, Элементов неизвлекаемости не имеет, однако в качестве такового может использоваться мина-сюрприз МС-3 или МС-4. Кроме того, в неуправляемом варианте мина в силу высокой чувствительности датчиков цели неизвлекаемая и необезвреживаемая.

Обезвреживание мины, установленной в управляемом варианте производится после того, как с помощью пульта управления МЗУ она переведена в безопасное положение. Обезвреживание включает в себя отсоединение от мины ПИМа, отсоединение от него проводной линии и извлечение из СД и ИД батарей питания.

Обезвреживание мины, установленной в неуправляемом варианте невозможно и она подлежит уничтожению расстрелом ее из крупнокалиберного пулемета или крупнокалиберной снайперской винтовки с расстояния не менее 30 метров.

Тактико-технические характеристики мины ТМ-83

Тип мины

противотанковая, противобортовая
на принципе ударного ядра

Корпус

металл

Масса

28,1 кг

Масса заряда ВВ

9,6 кг

Дальность поражения цели

от 5 до 50 метров

Бронепробиваемость

100 мм

Диаметр пробоины

80 мм

Датчики цели взрывателя

сейсмический и инфракрасный

Чувствительность сейсмодатчика (по танку)

200-250 м

Чувствительность инфрадатчика (по танку)

90-120м

Взрыватель запасного варианта

МВЭ-72

Длина обрывного датчика цели МВЭ-72

60 м

Чувствительность обрывного датчика цели

300-400 гр

Срок боевой работы мины

не менее 30 суток

Температурный диапазон применения

от -30 до +50 градусов

Ограничения в применении по метеоусловиям

туман (сильный снегопад, ливень)
с видимостью менее 50 м

Управляемость

управляемая/неуправляемая

Обезвреживаемость

только в управляемом варианте

Извлекаемость

только в управляемом варианте

Способы установки

ручной

Время дальнего взведения

1-30 мин

Тип механизма дальнего взведения

гидромеханический

Противотанковая мина ТМ-89

Это самая современная российская противотанковая мина, принятая на вооружение Российской Армии в 1993 году.

Предназначена для минирования местности против танков и другой подвижной техники противника.

Взрыв мины происходит, когда над ней оказывается масса из ферромагнитных материалов.

Взрывом мощного заряда ВВ (6,7 кг) пробивается днище танка или перебивается гусеница, разрушается каток, часто повреждается и балансир. В первом случае танк полностью выводится из строя, обычно с гибелью экипажа. Во втором случае выведение из строя составляет от 2 до 6 часов и после ремонта ходовой части танк может продолжать выполнение боевой задачи.

Противотанковая мина ТМ-89

Внешне и по размерам походит на противотанковую мину ТМ-62М, однако заряд взрывчатки в корпусе мины организован так, что образует кумулятивную воронку.

Взрыватель мины магнитный, являющийся частью конструкции мины. В некоторых вторичных источниках он обозначается индексом МВН-89, однако это не соответствует действительности.

По утверждениям сайта «Paul Mulcahy’s Web Site. htm» в 50% случаев мина может среагировать на магнитное поле миноискателя и в 10% на прикосновение металлического ножа или щупа, однако Руководство по материальной части мины этого не подтверждает, хотя и запрещает приближение к мине с ферромагнитными материалами (оружие, бронежилет, каска, шанцевый инструмент и т.п.) и поиск мин с помощью металлодетекторов и щупов, а также перемещение неразоруженной мины.

Мина устанавливается на грунт, в грунт, в снег вручную или с помощью средств механизации – гусеничного минного заградителя ГМЗ-3 или вертолетной системы минирования ВМР-2 на вертолете Ми-8Т. По утверждениям сайта «Paul Mulcahy’s Web Site.htm» мина неизвлекаемая и необезвреживаемая, однако Руководство по материальной части мины предусматривает ее снятие и перевод взрывателя в безопасное положение.

Тактико-технические характеристики мины ТМ-89

Тип мины

противотанковая
противогусеничная (противоднищевая) кумулятивно-фугасная

Материал корпуса

металл

Масса

11,5 кг

Масса заряда ВВ

6,7 кг

Масса промежуточного детонатора

0,17 кг

Масса порохового вышибного заряда ДРП-3

0,07кг

Диаметр

32 см

Высота (по верху взрывателя)

13,2см

Бронепробиваемость на расстоянии 45см

200 мм

Время перевода в боевое положение

20-700 сек

Время боевой работы

30 сут

Извлекаемость/обезвреживаемость

обезвреживаемая, в обезвреженном
состоянии извлекаемая

Температурный диапазон применения

от -30 до +50 градусов

Для переноски мина имеет съемную ручку из зеленой капроновой ленты. Ручка крепится в специальном кронштейне на днище мины. Если мина будет устанавливаться с помощью средств механизации, то перед загрузкой мины в носитель ручка удаляется.

Мина поставляется с завода изготовителя с установленным в нее дистанционным механизмом, обеспечивающим установку мины только вручную или наземными минными заградителями ГМЗ-3 (крышка красного цвета). Для установки мины с использованием вертолетной системы минирования ВМР-2 требуется замена дистанционного механизма на пусковой механизм (крышка черного цвета). Эти пусковые механизмы укладываются в ящики с минами отдельно.

Если танк наехал на мину гусеницей и отсутствует возможность сброса взрывателя и маскировочного слоя грунта, то взрыв приобретает обычный фугасный характер за счет которого перебивается гусеница танка.

Поиск мин ТМ-89 можно осуществлять только визуально и сапер, осуществляющий обезвреживание мины, не должен иметь при себе ферромагнитных материалов (предметов, изготовленных из черных металлов) и перемещать мину до выполнения действий со взрывателем.

Обезвреженную мину можно извлечь с места установки и удалить с минного поля. Повторное использование мины не разрешается, т.к. при повторном переводе рукоятки в боевое положение возможно срабатывание взрывателя.

Снятые мины подлежат уничтожению взрывным способом.

Противотанковая мина ТМК-2

Мина противотанковая противоднищевая.

Предназначена для выведения из строя гусеничной и колесной техники противника.

Поражение машинам противника наносится за счет пробивания днища машины кумулятивной струей при взрыве заряда мины в момент наклона датчика цели (штыревой антенны).

Мина может устанавливаться в грунт (снег) вручную.

Срок боевой работы мины ограничивается сроком разрушения от коррозии кронштейна крепления взрывателя. Самоликвидатором мина не оснащается. Гнезд для элементов неизвлекаемости и необезвреживаемости не имеет.

Мина используется с табельным взрывателем наклонного действия МВК-2 с детонирующим устройством ДУМ-2 и запалом МД-7М. Взрыватель обеспечивает замедление срабатывания на 0,3-0,45 сек с тем, чтобы взрыв произошел под серединой машины.

Противотанковая мина ТМК-2

Тактико-технические характеристики мины

Тип мины

противоднищевая

Корпус

металл

Масса

12 кг

Масса взрывчатого вещества

6 кг

Диаметр

30,07 см

Высота по корпусу

26,5 см

Высота по антенне

113 см

Угол наклона датчика цели для срабатывания

24-36 градусов

Температурный диапазон применения

от -50 до +50 град

Кумулятивная струя при взрыве мины в способна пробить 60 мм брони при снаряжении тротилом и 110 мм при снаряжении ТГ-50. При взрыве мины под колесом или гусеницей происходит разрушение трака и катка (колеса), при взрыве под днищем высокое давление и температура кумулятивной струи вызывает пожар в танке, подрыв боеукладки, расположенной на днище. При закрытых люках танка экипаж погибает весь, при открытых люках возможно выживание части экипажа. Как правило танк выводится из строя полностью и восстановлению не подлежит.

Инженерные мины ВС Республики Беларусь. Инженерные заграждения. Противотанковые мины

1. Тема №2: Инженерные мины Вооруженных Сил Республики Беларусь

Инженерные заграждения
Тема №2:
Инженерные мины
Вооруженных Сил
Республики Беларусь
ЗАНЯТИЕ № 2.1:
Противотанковые мины Вооруженных Сил
Республики Беларусь

2. Учебные вопросы

1. Противогусеничные мины назначение,
ТТХ, устройство. Взрыватели, применяемые
с противогусеничными минами, назначение,
ТТХ,
устройство,
принцип
действия.
Установка
и
обезвреживание
противогусеничных противотанковых мин.
2. Противоднищевые мины назначение, ТТХ,
устройство. Взрыватели, применяемые с
противоднищевыми минами, назначение,
ТТХ,
устройство,
принцип
действия.
Установка
и
обезвреживание
противоднищевых противотанковых мин.
2

3. Цели занятия

1.Изучить назначение, характеристики,
устройство, принцип действия, порядок
установки
и
обезвреживания
противотанковых противогусеничных и
противоднищевых мин Вооруженных
Сил Республики Беларусь.
3

4. Литература

1. Учебник сержанта инженерных войск: учебник /
Минск, МО РБ, 2008г.
2. Военно-инженерная подготовка: учебное пособие /
Минск, МО РБ, 2008г.
3. Инженерные боеприпасы: руководство по
материальной части, книга 1 / М. Воениздат. 1976 г.
4. Инженерные боеприпасы: руководство по
материальной части, книга 2 / М. Воениздат. 1987 г.
5. Инженерные боеприпасы: руководство по
материальной части, книга 3 / М. Воениздат. 1979 г.
6. Электронный учебно-методический комплекс
«Инженерные заграждения».
4
1 учебный вопрос
Противогусеничные мины назначение, ТТХ,
устройство. Взрыватели, применяемые с
противогусеничными минами, назначение,
ТТХ, устройство, принцип действия.
Установка и обезвреживание
противогусеничных противотанковых мин
Противотанковые
мины
предназначаются
для
минирования местности против танков и другой
подвижной
наземной
техники
противника
(самоходных ракетных и артиллерийских установок,
бронетранспортеров и грузовых автомобилей).
5
1- Противогусеничные мины;
4
3
2
2- Противоднищевые фугасные мины с неконтактным датчиком цели;
1
5
3- Противоднищевые кумулятивные мины ручной и механизированной установки;
4- Противоднищевые мины дистанционной установки;
5- Противобортовые мины.
6
Установка мины
1-Мина
2-Грунт
3-Рыхлый снег 4-Утрамбованный снег
В грунт
На поверхности грунта
В снег при толщине снега до 25 см.
В снег при толщине снега более 25 см.
7
Противогусеничные мины взрываются при
наезде на них гусеницей танка (колесом
автомобиля) и обеспечивают разрушение
злементов ходовой части (траки гусеницы,
катки, колеса), тем самим лишая образец
подвижности.
ТМ-62П2
ТМ-57
ТМ-62Б
ТМ-62П3
ТМ-62М
ТМ-62Т
ТМ-62П
ТМ-62Д
8
Мины серии ТМ – 62
ТМ-62П
ТМ-62П2
ТМ-62М
ТМ-62Б
ТМ-62П3
ТМ-62Т
ТМ-62Д
9

10. Основные ТТХ мин серии ТМ – 62

Показатели
ТМ-62М
ТМ-62П3
ТМ-62Д
ТМ-62Б
Металл
Полиэтилен
Дерево
Бескорпусная
9.5-10
8-8.7
7.9-8.1
9.4-11
9-11
11.3-13
8.6
7
6.5
7.0-7.4
6.5
7.6

7.8-7.9
7
8



7.5
6.6

6.5 или
10.3
7.6 или
11.1
5.8-7.4

– смесью МС или ТГА
7.5
7.2
– аммонитом А-50
– аммоналом А-80
– ВВО-32 (тротил 65-

8. 2
128
128
128
128
с МВ-62
129
с МВ-62
178
с МВ-62
125
330
320
330
320
Тип
Материал корпуса
(оболочка)
Масса кг.
Масса ВВ при
снаряжении: кг.
– тротилом
68%, алюм. пудра 1015%, коллоксилин 1720%)
Высота, мм со
взрывателями (МВЧ62, МВЗ-62, МВП62М, МВП-62)
МВШ-62
Диаметр, мм
Усилие срабатывания
Темпер. диап. прим.
Способ установки
ТМ-62Т ТМ-62П2 ТМ-62П
Противогусеничные фугасные
Капроно Пластмас
Пластвая
са АГ-4В
масса
ткань
330
330
330
380
320
320
340
340х290
Определяется применяемым взрывателем
От -50 до +500С
Средствами механизации и вручную

330
315
10
Только
вручную

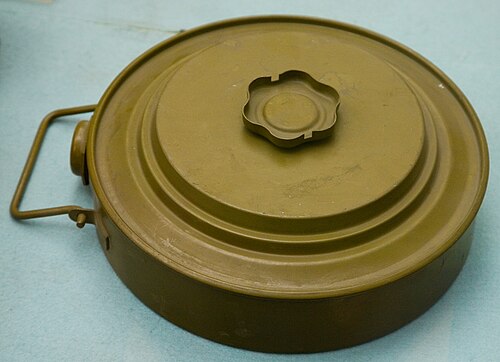

Устройство ТМ – 62М
пробка
Дополнительный
детонатор
стакан
проушина
корпус
заряд
11
ВЗРЫВАТЕЛИ К МИНАМ СЕРИИ ТМ-62
Минный
взрыватель
часовой
МВЧ-62
Тип
Материал корпуса
Масса
Минный взрыватель Минный взрыватель
пневматический
пневматический
МВП-62
МВП-62М
Механические нажимные с МДВ
Металл и
пластмасса
Пластмасса
0,9 кг
0,55 кг
0,45 кг
10 г

5,7 г
Диаметр
145 мм
125 мм
125 мм
Высота
90 мм
90 мм
90 мм
Масса ВВ детонатора (тетрил)
Тип механизма дальнего
взведения
часовой
Усилие прожатия кнопки
3-15 кгс
1-20 кгс
3-20 кгс
Время взведения
30-120 с
20-300 с
30-300 с
150-550 кгс
120-750 кгс
150-600 кгс
8-20 мм
2-4 мм
2-4 мм
50 0С
От – 40 до +50°С
50 0С
Усилие срабатывания
Ход срабатывания
Температурный диапазон
применения
пневматический
Назначение МВЧ-62
1.
2.
3.
4.
5.
Является основным для мины ТМ-62М и обеспечивает установку
мин минными заградителями ГМЗ-2 и ПМЗ-4, раскладчиком ПМР-3 и с
вертолетов, оборудованных ВМР-1 и ВМР-2.
Состоит:
Корпус с контактным
датчиком цели
Часовой механизм дальнего
взведения
Переводной кран
Заглушка с детонатором
Предохранительная чека
13
Общее устройство МВЧ-62
Транспортное положение
Предохранительная
чека
Колпачок
закрывающий
гнездо для ключа
Щиток
Ударник
Корпус
Заглушка
Передаточный
заряд(тетрил)
Капсюль
детонатор
Боевая пружина
14
Общее устройство МВЧ-62
Боевое положение
Щиток
Кнопка
Колпачок
закрывающий
гнездо для ключа
Кран
переводной
Коническое
основание
Боевая
пружина
Корпус
Заглушка
Ниппель
Передаточный
заряд(тетрил)
Шарик
Ударник
Капсюль
детонатор М-1
15
Назначение МВП-62М
Взрыватель МВП-62М является основным для неметаллических мин
серии ТМ-62. Он обеспечивает установку мин минными заградителями
ГМЗ–2, ПМЗ–4, раскладчиком ПМР-3, вертолетами Ми-4, Ми-8 с
оборудованием ВМР-1.
1.
2.
3.
4.
5.
Состоит:
Корпус с детонатором
Ударный механизм
Механизм дальнего взведения
Крышка
Заглушка
16
Общее устройство МВП-62М
17
Общее устройство МВП-62М
18
Общее устройство МВП-62М
Боевое положение
Лапки
ударника
Кнопка
Ударник с
боевой
пружиной
Крышка
Сильфон
Ослабленное
сечение
крышки
Шток
Корпус
Кулачек с
зубьями
Зуб
движка
Пружина
Движок
19
Общее устройство МВП-62М
20
Общее устройство МВП-62
1.
2.
3.
4.
5.
Состоит:
Корпус с детонатором
Ударный механизм
Механизм дальнего взведения
Крышка
Заглушка
В отличие от МВП-62М взрыватель
МВП-62 не обеспечивает перевод из
боевого в транспортное положение,
без вывинчивании из мины.
Для снятия заглушки используется
фанерное гнездо
21
Общее устройство МВП-62
Кнопка
Транспортное положение
Кнопка
Крышка
Предохранительная
чека
Боевая
пружина
Лапки
ударника
Ударник
Корпус
Шток
Пружина
Заглушка
Движок
Движок
Капсюль
детонатор
Палец
Передаточный
заряд(тетрил)
Хомутик
Сильфон
22

23. Общее устройство МВП-62

Боевое положение
Лапка
ударника
Жало
Ударник
Диафрагма
Пружина
Капсюль
детонатор
Сильфон
Движок
23
Принцип действия МВП-62М, МВП-62
24
Принцип действия МВП-62М, МВП-62
25
Принцип действия МВП-62М, МВП-62
26
Принцип действия МВП-62М, МВП-62
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57

58.

Взрыватель МВ-62 Обеспечивает возможность раскладки мин только с помощью
заградителя ПМЗ-4 или раскладчика ПМР-3. Взведение его в боевое
положение производится вручную на месте установки мин.
Взрыватели МВ-62 поступают в войска ввинченными в мины ТМ-62П, ТМ-62Д, ТМ-62Б.
Взрыватель неснаряженный (без запала МД-11) ввинчен в мину в транспортном положении.
Запалы МД-11 поступают в отдельных упаковках или вложены по 4 штуки в коробке в
упаковку с минами. Для вывинчивания и ввинчивания взрывателей МВ-62 (при снаряжении их
запалами МД -11) служит ключ.
Транспортное положение
Боевое положение
Распорная чека
Окно для
распорной чеки
Ударный
механизм
58
Взрыватель МВД-62
Двухтактный, срабатывает от двух нажатий, следующих одно за другим
за время не более одной секунды. Благодаря этому он имеет повышенную
устойчивость к воздействию катковых минных тралов и взрыва зарядов
разминирования.
59
Взрыватель МВШ-62
Допускает раскладку мин серии ТМ-62 (исключая мины ТМ-62Д и ТМ-62Б)
минным заградителем ПМЗ-4 или раскладчиком ПМР-3. Перевод
взрывателя из транспортного положения в боевое производится вручную на
месте установки мины
60

61. Общее устройство МВШ-62

Колпачок
предохранительный
Головка
Катушка
Трубка
Тяга
Кран
переводной
Втулка
Боевая
пружина
Фиксатор
Корпус
Ударник
Пружина
штока
Шарик
Пружина
Капсюль
воспламенитель
Замедлитель
Стопор
Шток
Капсюль
детонатор
Движок
61
Взрыватель МВН-62
Неконтактный магнитный
входит в комплект УМПН-68
предохранительного
типа,
управляемый.
62

63. Установка ТМ-62 с МВП-62М

Отрыть лунку
Установить мину
Установить взрыватель в боевое положение
Засыпать и замаскировать мину
63

64. Установка ТМ-62 с МВП-62М

Отрыть лунку
64

65. Установка ТМ-62 с МВП-62М

Отрыть лунку
30-40см
65

66. Установка ТМ-62 с МВП-62М

Отрыть лунку
50-60см
66

67.

Установка ТМ-62 с МВП-62М Отрыть лунку
67

68. Установка ТМ-62 с МВП-62М

Отрыть лунку
68

69. Установка ТМ-62 с МВП-62М

Установить мину
69

70. Установка ТМ-62 с МВП-62М

Установить мину
70

71. Установка ТМ-62 с МВП-62М

Установить в боевое положение
Засыпать
Замаскировать
71

72. Установка ТМ-62 с МВП-62М

Замаскировать
72

73. Установка ТМ-62 с МВП-62М

Замаскировать
73

74. Установка ТМ-62 с МВП-62М

Замаскировать
74

75. Основные ТТХ мины ТМ – 57

Противогусеничные мины
Основные ТТХ мины ТМ – 57
Тип
Взрыватель
Масса кг.
Масса ВВ при снаряжении: кг.
– тротилом
– смесью ТГА
Диаметр мм.
Высота: мм.
-С МВЗ-57
-С МВ-57
-С МВШ-57
Усилие срабатывания (МВЗ-57,
МВ-57) кгс.
Ход срабатывания (МВЗ-57) мм.
Температурный диапазон
применения
Способ установки
Противогусеничная
МВЗ-57, МВ-57,
МВШ-57
9 – 9. 5
6.5
7.0
320
128
110
320
200 – 500
10-20
От -50 до +500С
Средствами
механизации и
вручную
75
Противогусеничные мины
Устройство ТМ – 57
боковой
дополнительный
детонатор
центральный
дополнительный
детонатор
взрыватель
щиток
пробка
корпус
заряд
76
Основные ТТХ взрывателей к ТМ – 57
МВЗ-57
МВ-57
МВШ-57
Показатели
Тип
Масса
Диаметр
Усилие прожатия
кнопки
Время взведения
Ход срабатывания
Усилие срабатывания
Угол наклона штыря
необходимы для
срабатывания
Механический с
часовым механизмом
дальнего взведения.
0,44 кг.
92 мм.
0,24 кг.
88 мм.
Механический
штыревой.
0,6 кг.
80 мм.
3-15 кгс.


30-120 с.
До 3 мм.
40-110 кгс.
До 3 мм.
40-110 кгс
200-500 кгс


250-300
Механический.
77
Основные ТТХ взрывателей к ТМ – 57
МВЗ-57
МВ-57
МВШ-57
Показатели
Тип
Масса
Диаметр
Усилие прожатия
кнопки
Время взведения
Ход срабатывания
Усилие срабатывания
Угол наклона штыря
необходимы для
срабатывания
Механический с
часовым механизмом
дальнего взведения
0,44 кг
92 мм
0,24 кг
88 мм
Механический
штыревой
0,6 кг
80 мм
3-15 кгс


30-120 с
До 3 мм
40-110 кгс
До 3 мм
40-110 кгс
200-500 кгс


250-300
Механический
78
2 учебный вопрос
Противоднищевые мины назначение, ТТХ,
устройство. Взрыватели, применяемые с
противоднищевыми минами, назначение,
ТТХ, устройство, принцип действия.
Установка и обезвреживание
противоднищевых противотанковых мин
Противоднищевые мины взрываются при
наезде на них днищем или гусеницей танка
(колесом
автомобиля)
и
обеспечивают
пробивание днища, вызывая внутри танка
пожар, детонацию боекомплекта, гибель или
ранение членов экипажа, повреждение узлов
и агрегатов или разрушение элементов
ходовой части.
ТМК-2
ТМ-72
80
ПД кумулятивная мина с неконтактным
датчиком цели
81
Основные ТТХ ТМ-72
Тип
Взрыватель
Масса
Диаметр
Высота с взрывателем
Поражающее действие
Противоднищевая, кумулятивная
МВН-72, МВН-80
6 кг
250 мм
128 мм
Обеспечивает
перебивание
гусеницы или пробивание днища с
поражением агрегатов танка и
поражения экипажа; в броне 100
мм.
Пробивает
отверстие
диаметром 50-60 мм. с расстояния
0,25 – 0,5 м.
Температурный диапазон
применения
От -40 до +500С
Способ установки
Вручную
82
Устройство ТМ-72
1.
2.
3.
4.
5.
6.
7.
8.
9.
1
2
Мина
Взрыватель
3
Корпус
Прокладка
Крышка
Кумулятивная облицовка
Заряд ВВ
Линза (вкладыш)
Дополнительный детонатор
4
5
3
9
6
8
7
9
83

84.

Противотанковая мина ТМК-2 Тип
Масса
Масса ВВ при снаряжении
сплавом ТГ-50
тротилом
Взрыватель
Диаметр
Высота:
без взрывателя
взрывателем МВК-2
Усилие срабатывания взрывателя ( при
нагрузке на конце удлинителя)
Угол наклонна удлинителя, необходимый
для срабатывания взрывателя
Эффективность
пробивает броню
противоднищевая.
12 кг
6,5 кг
6 кг
МВК-2
307 мм
265 мм
1130 мм
8-12 кгс
24-36 гр.
перебивает гусеницу танка;
толщиной: при ТГ-50-110мм
тротил
– 60мм
Способ установки
вручную.
84
Противотанковая мина ТМК-2
Винт
Удлинитель
Удлинитель
Взрыватель
МВК-2
Кронштейн
Взрыватель
Корпус
Заряд
Запал
МД-7
Детонирующее
устройство ДУМ-2
Промежуточный
детонатор
85
8-12 кг.
Удлинитель
Взрыватель
При наезде на удлинитель
трубка изгибается, катушки
наклоняются
и
тяга
вытягивает
колпачок
из
втулки,
шарики
выкатываются и освобождают
ударник. Ударник накалывает
КВ
запала
от
которого
воспламеняется
пороховой
замедлитель. Через 0,3-0,45 с.,
т.е. когда мина окажется под
серединой
танка.
Запал
взрывается. От взрыва запала
детонация
передается
по
передатчику детонации на
промежуточный
детонатор,
который вызывает взрыв
мины.
86
87
Применяемые взрыватели
Основным
штатным
взрывателем является МВН-72,
реагирующий
на
магнитное
поле танка (БТР, БМП, БМД,
автомобиль).
Реакция
взрывателя расcчитана так, что
при скорости цели выше 5-9 км в
час взрыв происходит под
боевым или трансмиссионным
отделением.
При
меньшей
скорости цели взрыв может
произойти под передней частью
машины. При скорости цели
свыше 90 км/час взрыв может
произойти позади машины (т.е.
цель не будет поражена).
Может также использоваться
штыревой взрыватель МВШ-62
с удлиненным штырем (не менее
50 см). Размеры посадочных мест
(диаметр, резьба) взрывателей
серии
МВ-62
и
МВН-72
одинаковы и все взрыватели
серии МВ-62 могут применяться
с миной ТМ-72.
Однако они (кроме МВШ-62) фактически превращают мину ТМ-72 в
противогусеничную и в таком варианте ее использование нецелесообразно,
ввиду недостаточного по массе заряда ВВ (повреждает 1-2 трака гусеницы) На снимке:
подрыв танка на мине ТМ-72 (полигонные испытания). Взрыв произошел под топливным
баком в носовой части машины.
88
Основные ТТХ
МВН-72
Тип
Масса, кг.
Масса ВВ детонатора, г.
Габаритные размеры, мм.
-Высота
-диаметр
Источник тока
Тип механизма дальнего
взведения
Время взведения, с.
Усилие срабатывания крышки
предохранителя, кгс.
Время боевой работы, сут.
Темпер.диапазон применения
Способ установки мины
Место срабатывания
Гарантийный срок хранения
без источника тока, лет
МВН-80
Неконтактно-контактный
магнитный
1. 3
Неконтактный магнитный
1.15
10
96
97
125
128.5
Элемент КБ-У-1.5 (ПМЦ-У-48ч)
Часовой
Гидромеханический
30-120
20-400
30-100
30
От -40 до +500С
От -30 до +500С
Заградителем ГМЗ-3; вертолетом Ми-8Т;
оборудованным ВМР-2; вручную
Под проекцией танка
(автомобиля) при
Под проекцией и ходовой
скорости движения
частью танка (автомобиля)
более 5 (9) км/ч.
10
89
Устройство МВН-72
Транспортное положение
Боевое положение
4
6
7
3
8
1.
2.
3.
4.
5.
6.
7.
8.
9.
4
9
Откидная ручка часового механизма
Предохранительная чека
Шпилька
Кнопка
Пробка гнезда под источник тока
Поддон с детонатором
Движок
Капсюль-детонатор
Детонатор
1
5
2
90
Принцип действия МВН-72
Функциональная схема взрывателя
Индукц.
катушка
Электро-
Электрон.
реле
Кнопка
восплам.
Контакт
ПЗ
0,2 с.
ПЗ
30-120 с.
КД
КД
Источник
тока
Детонатор
Часовой
МДВ
При прожатии кнопки часовой
МДВ через 30-120 с. переводит
движок
с
пиротехническим
замедлителем и КД в боевое
положение и подключает через
контакты
источник
тока
и
электровоспламенитель
к
электронному реле. При наезде
танка его магнитное поле наводит
в индукционной катушке сигнал,
который
поступает
на
электронное реле. Электронное
реле воспринимает сигнал и
замыкает
боевую
цепь
электровоспламенителя.
Электровоспламенитель,
срабатывая,
воспламеняет
пиротехнический
замедлитель,
который через 0,2 секунды
вызывает взрыв КД и детонатора.
От
детонатора
детонация
передается
дополнительному
детонатору и заряду мины
Перевод в транспортное положение производится поворотом откидной ручки по ходу
часовой стрелки. При этом заводится пружина часового механизма, диск поворачивает
движок в горизонтальное положение, разрывая огневую цепь, и размыкаются контакты
электрической цепи. После перевода в транспортное положение ручка поворачивается в
91
исходное положение и откидывается в горизонтальное положение.
Устройство МВН-80
6
1. Предохранитель
10. Ось рукоятки перевода
2. Предохранительная чека
11. Капсюль-детонатор
3. Булавка предохранительной
12. Передаточный заряд
чеки
13. Детонатор
4. Рукоятка перевода
14. Электровос5. Булавка рукоятки перевода
пламенитель
6. Крышка гнезда источника тока 15. Пиротехнический
7. Контактный датчик цели
замедлитель
8. Механизм дальнего взведения 16. Движок
9. Шток МДВ
5
4
3
1
2
Боевое положение
8
7
9
Транспортное положение
10
1
11
12
15 14
13
10
16
9
92
Функциональная кинематическая схема МВН-80
1
4
2
3
93
Принцип действия МВН-80
Контактный
датчик цели
Рукоятка перевода
Предохранитель
Неконтакт.
ДЦ
МДВ
Шток
МДВ
Движок
Датчик канала выключ.
КД
Пиротехнический
Дополнительный
замедлитель
детонатор
ЭлектровосплаДетонатор
менитель
В
транспортном
положении
электровоспламенитель
замкнут
накоротко и отключен от электрической
схемы контактами микровыключателя и
электромагнитного реле. Источник тока
также отключен от электрической схемы.
КД, расположенный в движке, отведен от
дополнительного детонатора (огневая
цепь разорвана), а сам движок упирается
в МДВ.
При переводе рукоятки в боевое
положение (зеленой поверхность вверх)
заводится
пружина,
но
движок
удерживается в транспортном положении
штоком.
После
срыва
крышки
предохранителя (и вытягивания из него
нити) шток МДВ поднимается вверх и
через 20-400 с. освобождает движок.
Движок
устанавливается
в
боевое
положение,
совмещая
КД
с
дополнительным детонатором и нажимая
кнопку микровыключателя. Контакт,
закорачивающий электровоспламенитель,
размыкается и замыкаются контакты,
подключающие
источник
тока
и
электровоспламенитель к электрической
схеме. Через 3-5 с. заряжается боевой
конденсатор, взрыватель переходит в
боевое положение.
94

95. Установка мины

Мина может устанавливаться как на грунт, так
и в грунт, в снег, под воду только вручную.
Для установки средствами механизации не
предназначена, хотя прицепной минный
заградитель ПМЗ-4 может использоваться
для раскладки мин на минном поле. Однако
все действия по приведению мины в боевое
положение,
закапыванию,
маскировке
выполняются вручную.
Мины ТМ-72 укладываются в деревянные
ящики по 4 шт. Вес ящика 40 кг. Взрыватели
перевозятся в собственной укупорке. Однако
мины могут перевозиться в своей штатной
укупорке окончательно снаряженными, т.е. с
ввинченными взрывателями.
95

96.

Задание на самостоятельную работу 1. Учебник сержанта инженерных войск:
учебник / Минск, МО РБ, 2008г.
2. Военно-инженерная подготовка:
учебное пособие / Минск, МО РБ, 2008г.
3. Инженерные боеприпасы: руководство
по материальной части, книга 3 / М.
Воениздат. 1979 г.
4. Электронный учебно-методический
комплекс «Инженерные заграждения».
96

97. ВОПРОСЫ??????

характеристики. Виды и названия противотанковых мин

Мины – это простейшие роботы, предназначенные для уничтожения наступательного потенциала противника. Устройство их может быть разным, но суть одна. Без участия человека или при дистанционном их приведении в действие они взрываются, образуя поражающие факторы, главными и наиболее распространенными из которых являются ударная волна и поток поражающих элементов (или кумулятивная струя). Чем отличается мина противотанковая от противопехотной? Об этом пойдет рассказ.

История минного оружия

Этот вид инженерных вооружений известен давно. Само слово mine раньше означало не устанавливаемый заряд с взрывателем, а некий подкоп под фортификационное сооружение, прорываемый с целью нанесения ущерба его оборонным свойствам. Этот лаз давал возможность проникать за крепостные стены, а более масштабные выработки грунта способствовали разрушению башен и других сооружений, препятствующих атаке. Затем, по мере развития военных технологий, эти подземные ходы все чаще стали снабжать пороховыми зарядами для того, чтобы процесс сокрушения бастионов происходил более интенсивно. Параллельно с изменением конструкции самих зарядов совершенствовались и взрыватели к ним. Достижения в области электротехники упростили задачу дистанционного подрыва. Во время Крымской войны впервые были широко применены морские мины. Гражданская война северян и южан, в результате которой произошло объединение США (1861-1865), положила начало массовому применению минных полей во время оборонительных операций. Противопехотные мины в виде образцов, сходных с современными, были испытаны во время Первой мировой. Тогда к ним относились как к мере вынужденной, применимой только в тех случаях, когда требовалось создать барьер, затрудняющий наступление превосходящего противника.

Мины разные нужны

Противопехотные мины причиняли ущерб не только солдатам, но и лошадям, составлявшим основную тягловую силу армий в начале XX века. Появившиеся механические транспортные средства, в том числе и бронированные, также страдали от зарытых в землю зарядов, но особой конструкции, предназначенной для уничтожения тогдашних танков, неповоротливых и уязвимых, еще не изобретали. Ситуация изменилась к тридцатым годам, когда стратегам, мыслящим перспективно, стало ясно, что будущая война станет мобильной, и главенствующую роль в ней будут играть авиация и бронетанковые войска. Об авиации разговор особый, как показала история современности, есть и против нее средства, срабатывающие автоматически… Но об этом позже. А пока возник новый вид инженерного вооружения – мина противотанковая. При всем принципиальном сходстве со своей противопехотной «сестрой» она существенно от нее отличается. Задача, которую решали конструкторы, проектируя этот заряд со взрывателем, была другой.

Какой должна быть противопехотная мина

Устройство, создаваемое для эффективного поражения живой силы, должно отвечать ряду требований тактического характера. При взрыве следует создавать большое количество осколков, летящих с достаточной скоростью, чтобы причинить максимальный ущерб. При этом мина должна быть легкой, иначе саперам будет тяжело ее носить и устанавливать. Примером могут служить так называемые «Лепестки». Мины типа ПФМ-1 и ПФМ-1С скопированы с американских образцов под названием «Зуб дракона» (Dragontooth) – BLU-43. Они имеют очень скромные размеры, но причиняют значительный ущерб живой силе, выполняя сразу две задачи. Во-первых «Лепестки», как правило, не наносят летальных травм, а лишь калечат вражеских солдат, что создает дополнительную нагрузку на экономику неприятельской державы. Во-вторых, они могут самоликвидироваться (в модификации «С»), что очень важно при подготовке наступления.

Т-35 и Т-42 против Т-34

Мина противотанковая, как явствует из ее названия, служит для поражения бронетехники. Задача, которую ставят саперы, устанавливая ее, состоит как минимум в повреждении ходовой части танка. Ранее считалось, что этого достаточно для того, чтобы задержать неприятельское наступление. Например, немецкая противотанковая мина Т-35, применявшаяся Вермахтом во время Второй мировой войны против войск Красной Армии и союзников, имела толовый заряд массой немногим более 5 кг. Такие же характеристики примерно были и у Т-42, оба образца имели металлический корпус, что облегчало их обнаружение электрическими магнитными миноискателями. Труднее саперам было найти деревянные, которые изготавливались кустарным способом в конце войны, но и заряд их был, как правило, не очень мощным. Срабатывала практически каждая мина противотанковая того времени при наезде на нее гусеницы, взрыватели были контактными.

После войны

Война окончилась, а танки остались. И состояли они на вооружении стран, совсем недавно бывших союзниками, а теперь ставших потенциальными противниками. Опыт, накопленный в сражениях, привел к совершенствованию противотанковых средств, в том числе и мин. К тому же и инженеры с учеными не сидели, сложа руки. Накопленный боевой опыт выявил наиболее уязвимые участки бронетехники, по ним и должны были наносить удары новые усовершенствованные образцы. Для того чтобы усложнить обнаружение, корпуса начали изготавливать из пластика, однако это привело к другой проблеме. При утере карт минных полей работа саперов значительно затруднялась. Зато расширилось многообразие взрывателей и способов огневого воздействия на бронетехнику.

ТМ-62

Наиболее простой считается советская мина противотанковая ТМ-62М. Ее конструкция повторяет общие идеи зарядов предыдущих десятилетий. Корпус выполнен из металла, взрыватель контактный и выдерживает нагрузку до 150 кг, что исключает ее случайную активацию. Ее можно устанавливать при помощи механизированных средств (например, гусеничного минного заградителя ГМЗ или вертолетных систем), что увеличивает скорость минирования местности. Масса заряда – 7 кг, общий вес – 10 кг. По своей сути, это фугас, основное действие – ударно-воздушное. После наезда на ТМ-62М у танка выходят из строя катки, частично разрушается корпус, экипаж получает сильную контузию, и если люки закрыты, погибает. Главные достоинства этой мины – простота, высокая мощность, технологичность изготовления, дешевизна и надежность. На ее базе создана целая серия боеприпасов, отличающихся по весу и форме.

Усложнение задачи

Наиболее уязвимым местом любого танка считается его днище. Тоньше броня и по бокам, и в районе моторного отсека, но для успешного поражения любой единицы бронетехники достаточно взорвать заряд под ней. При всех своих достоинствах мина ТМ-62М срабатывает не под днищем, а при наезде на нее гусеницы, и большая часть удара воздушной волны приходится в сторону от боковой части корпуса, что снижает вероятность детонации боекомплекта. К тому же в данном случае важную роль играет фактор скрытности. Диверсант может установить заряд на пути следования вражеской техники, но вес его должен быть относительно небольшим. Противотанковая мина ТМ-72 устроена сложнее. Она по своей природе кумулятивная. Это означает, что при ее активизации возникает мощная направленная струя раскаленного газа, способного пробить толстую броню. Но и это еще не все, взрыватель мины обеспечивает некоторую задержку, что гарантирует подрыв в средней части движущегося танка, как раз там, где находятся самые важные и уязвимые узлы – боезапас и трансмиссия. Устройство реагирует на изменение магнитного поля, что объясняет его некоторую «капризность» и вероятность случайного срабатывания. Это недостаток всех подобных боеприпасов. К тому же ТМ-72 достаточно просто обезвредить тралением. Если, конечно, у противника есть информация об опасности минирования.

Механический вариант

Примерно так же действует и мина противотанковая ТМК-2, считающаяся более надежной. Отличием ее является взрыватель, работающий по механико-рычажному принципу. Штыревой датчик цели торчит из грунта, на боевой взвод мина становится после его отклонения от горизонтального положения, и через короткий промежуток времени (от трети до половины секунды, этого достаточно, чтобы танк продвинулся на полкорпуса) заряд взрывается, образуя кумулятивную струю. Масса ВВ составляет 6 кг. Разрушение боевой машины гарантировано, но, несмотря на большую по сравнению с ТМ-72 надежность, один недостаток остался: обезвредить эти боеприпасы относительно просто. Обнаружение для опытного сапера выступающих из грунта штырей тоже большой проблемы не составляет.

По бортам

Не только гусеницы и днище становятся мишенью для противотанковых мин. Довольно удачной представляется конструкция ТМ-73, представляющая собой комплект из обычного гранатомета «Муха», средств его крепления на местности и взрывателя обрывного действия. Иными словами, базука стреляет, когда вражеская техника нарушает целостность растяжки. Интереснее устроена мина ТМ-83. Она устанавливается на грунт, в качестве станины используется ее футляр. После приведения заряда в боевое положение начинает работать сейсмический датчик, реагирующий на вибрации земли. Если таковое зафиксировано, включается инфракрасный целеуказатель. Кумулятивное ядро пробивает броню толщиной в дециметр с расстояния до 50 метров. Если тепловой след не обнаружен, мина приходит в исходное состояние и ждет следующей цели.

И даже средство ПВО

Вертолеты и штурмовики часто называют летающими танками. Это вполне справедливо, ведь авиация может сегодня иметь мощное бронирование, артиллерийское вооружение, «заимствованное» у наземной техники, не говоря уже о ракетах. Мины РФ и других стран рассчитаны на борьбу с низколетящими объектами – как самолетами, так и вертолетами. Примером может служить высокотехнологичное устройство ПВМ, разработанное в 1990-х годах и предназначенное для поражения летательных объектов кумулятивным ядром. Система наведения работает по двум каналам (акустическому и инфракрасному). «Лепестки» мины в боевом положении раскладываются, образуя основание, датчик за километр определяет звук летящей цели, затем тепловой сенсор наводит на нее боеприпас. Взрывчатое вещество, заключенное в сферическую раковину, выстреливается со скоростью 3 км/с и пробивает броневую защиту толщиной 12 мм. Дистанция поражения не ниже ста метров. Устанавливаться противовертолетная мина может вручную и с авиационных средств. Атака вражеских «летающих танков» будет отбита.

Инженерная подготовка Взрывные заграждения Противотанковые мины

Инженерная подготовка Взрывные заграждения

Противотанковые мины

Противотанковая мина ТМ – 62 М со взрывателем МВЧ-62 Устройство противотанковой мины ТМ – 62 М со взрывателем МВЧ-62 1 – корпус; 2 – пробка; 3 – прокладка; 4 – заряд; 5 – дно; 6 – дополнительный детонатор; 7 – проушина для крепления ручки Принцип действия мины: при наезде на щиток взрывателя он опускается, его втулка с капсюлем-детонатором М-1 упирается в детонатор; при дальнейшем нажатии чека срезается, шарики освобождают ударник, который под действием боевой пружины накалывает капсюль-детонатор М-1, вызывая его взрыв и взрыв мины.

Противотанковая мина ТМ-57 со взрывателем МВЗ-57 Устройство противотанковой мины ТМ-57 со взрывателем МВЗ-57: 1 – корпус; 2 – щиток; 3 – взрыватель МВЗ-57; 4 – диафрагма; 5 – заряд; 6 – дно; 7 – центральный дополнительный детонатор; 8 – боковой дополнительный детонатор; 9 – пробка При наезде на установленную мину, ее крышка деформируется; ударный механизм взрывателя, опускается вниз, упекается втулкой с капсюлемдетонатором КД-МВ в диафрагму мины; при дальнейшем нажатии срезается чека, шарики освобождают ударник; под действием боевой пружины ударник накалывает капсюль-детонатор, вызывая его взрыв и взрыв мины.

Противотанковая кумулятивная мина ТМК-2 При наезде на взрыватель мины трубка изгибается, катушки поворачиваются, тяга вытягивает колпачок из втулки, в результате чего шарики освобождают ударник, который под действием боевой пружины накалывает капсюль-воспламенитель запала, а от него воспламеняется замедлитель. Через 0, 3 -0, 45 с, т. е. когда средняя часть танка (машины) окажется над миной, от пламени замедлителя взрывается капсюль-детонатор, а от него тетриловая шашка. Ее взрыв передается верхнему наконечнику детонирующего устройства мины (ДУМ-2), затем детонирующему шнуру и далее нижнему наконечнику ДУМ-2, который взрывает дополнительный детонатор и кумулятивный заряд мины.

Показатели ТМ-62 М ТМ-57 ТМК-2 диаметр 320 307 высота 128 110 265 – – 1130 Металл заряда ВВ 7 -7, 5 6, 5 -7 6 -6, 7 мины 9, 5 -10 9 -9, 5 12 МВЧ-62 МВЗ-57 МВК-2 1500 -5500 (150 -550) 2000 -5000 (200 -500) 80 -120 (8 -12) для наклона штыря взрывателя Размеры, мм высота с удлинителем Материал корпуса Масса, кг Марка взрывателя Усилие срабатывания, Н (кгс) Укупорка (деревянные Четыре мины Пять мин ящики) в ящике 725 х398 х425 мм в ящике 860 х370 х425 общей массой 60 кг мм общей массой 61 кг Две мины в ящике 820 х350 х370 мм общей массой около 25 кг

Минирование местности

Противопехотные мины предназначены для поражения живой силы противника. Подразделяются на: фугасные, осколочные, специальные.

Противопехотная мина ПМН Мина ПМН состоит из корпуса, заряда ВВ, нажимного устройства, спускового механизма, ударного механизма и запала МД-9. Корпус 1 мины пластмассовый, цилиндрической формы. В нем размещены: заряд ВВ, спусковой и ударный механизмы и запал МД-9. Заряд ВВ I 3 – тротиловая шашка, закрепленная в корпусе на лаке. Нажимное устройство (крышка) мины состоит из резинового колпака 3 и нажимного пластмассового щитка 2, закрепленного с внутренней стороны колпака на его приливах. Резиновый колпак надет на корпус и закреплен на нем проволокой или металлической лентой 4. Место сочленения колпака с корпусом герметизировано лаком.

Противопехотная осколочная мина ПОМЗ-2 М При натяжении проволочной растяжки выдергивается боевая чека из взрывателя, ударник освобождается и под действием боевой пружины накалывает запал, который, взрываясь, вызывает взрыв мины, корпус мины дробится на осколки, которые, разлетаясь, наносят поражение.

Противопехотная осколочная мина ОЗМ-72 При натяжении проволочной растяжки срабатывает взрыватель МУВ-3 и накалывает капсюль-воспламенитель, огонь воспламеняет вышибной заряд, под действием пороховых газов корпус выбрасывается из направляющего стакана, при этом тросик разматывается, при вылете корпуса мины на высоту, равную длине тросика. Сжимается боевая пружина, клиновидный замок освобождает ударник, который под действием боевой пружины накалывает капсюль-воспламенитель. Взрываются капсюль-детонатор № 8 А, дополнительный детонатор и заряд мины, осколки, заключенные в корпусе, разлетаясь в разные стороны, наносят поражение.

Противопехотная осколочная мина МОН-50 Мина устанавливается, как правило, в управляемом варианте и взрывается от электродетонатора ЭДП-р или механическим способом (с взрывателем МУВ, МУВ-2 с запалом МД-5 М и натяжной проволокой). При взрыве мины осколки разлетаются в основном в сторону прицеливания. Мину устанавливают на грунт (снег) на ножках или крепят на местные предметы с помощью струбцины

Мина-ловушка МС-3 При минировании различных предметов мина МС-3 устанавливается в грунт под предмет или может зажиматься между предметами, например между ящиками с военным имуществом (боеприпасами, продовольствием), уложенными в штабель. Мины МС-3, установленные в талый грунт под противотанковые мины и под различные предметы, при замерзании грунта могут самопроизвольно срабатывать в результате пучения грунта, приводящего к снятию нагрузки с мины. Порядок разминирования Мины МС-3 обезвреживать запрещается. Они уничтожаются на месте установки взрывами зарядов ВВ или стаскиванием установленного на них груза кошкой с веревкой с безопасного расстояния (из укрытия).

Мина-ловушка МС-3 При минировании различных предметов мина МС-3 устанавливается в грунт под предмет или может зажиматься между предметами, например между ящиками с военным имуществом (боеприпасами, продовольствием), уложенными в штабель. Мины МС-3, установленные в талый грунт под противотанковые мины и под различные предметы, при замерзании грунта могут самопроизвольно срабатывать в результате пучения грунта, приводящего к снятию нагрузки с мины. Порядок разминирования Мины МС-3 обезвреживать запрещается. Они уничтожаются на месте установки взрывами зарядов ВВ или стаскиванием установленного на них груза кошкой с веревкой с безопасного расстояния (из укрытия).

Опасна ли противотанковая мина для человека? | МУЖСКАЯ ТЕРРИТОРИЯ

Противотанковые мины предназначены для выведения из строя или полного уничтожения танков путем подрыва под его основными частями (гусеницей, боевым отделением или двигателем) мощного заряда. Такие боеприпасы могут реагировать на разные факторы, например на массу, на движение, на изменение магнитного поля, вызванное металлическим корпусом машины.

Однако что произойдет, если на противотанковую мину наступит пехотинец?

Для начала мы быстро пробежимся по типу датчика срабатывания противотанковых мин, т.к. это играет важную роль в нашем вопросе.

Противотанковые мины по датчику классифицируются на:

  • мины нажимного действия;
  • мины магнитного действия;
  • мины наклонного действия.

Нажимные срабатывают, когда испытывают давление гусеницы, магнитные, когда фиксируют изменение магнитного поля, наклонные, когда штырь, торчащий вверх (примерно на 1 метр), наклоняется корпусом танка на определенное расстояние (примерно 20-30 градусов).

Существуют также тепловые, сейсмические и инфракрасные мины, но они не сильно распространены.

ТМ-62М

ТМ-62М

1) Мина нажимного действия

Дабы не тратить большие и мощные противотанковые мины нажимного действия на пехотинцев, чувствительность датчика практически всех отечественных и зарубежных мин выставляют таким образом, чтобы он срабатывал только при нагрузках от 150-200, до 500 килограмм!

Это значит, что для личного состава такая мина не представляет никакого вреда, если только она не установлена на мину-ловушку, которая может преподнести неожиданный сюрприз.

2) Мина магнитного действия

По некоторым данным, примерно в 50% случаев мина может среагировать на магнитное поле миноискателя и в 10% на прикосновение металлического ножа или щупа, однако данные могут различаться в зависимости от модели мины.

Руководство по материальной части советской мины с магнитным датчиком ТМ-89 этого не подтверждает, хотя и запрещает приближение к мине с ферромагнитными материалами (оружие, бронежилет, каска, инструмент и т. п.) и поиск мин с помощью металлодетекторов и щупов.

Точный результат, сдетонирует мина рядом с пехотинцем или нет, сложно предсказать, ведь здесь все зависит от нескольких факторов, например от модели мины и снаряжения пехотинца.

ТМ-89

ТМ-89

3) Мина наклонного действия

Такая мина срабатывает при наклоне штыревого датчика на 20-30 градусов. Танк, автомобиль или даже пехотинец, сместивший длинный штырь такой мины с вертикального положения, будет неминуемо уничтожен. Здесь нет зависимости от массы объекта и его размеров.

Мина наклонного действия ТМК-2

Мина наклонного действия ТМК-2

Спасибо за просмотр!

SAP | M&M Summit en 2021

Часовые пояса Тема

Москва (UTC + 3): 10:00 – 10:10

Нью-Йорк (восточное время): 3:00 – 3:10

Берлин (CET): 9:00 – 9:10

Брисбен (Восточная Австралия): 17:00 – 17:10

Добро пожаловать

Москва (UTC + 3): 10:10 – 11:00

Нью-Йорк (восточное время): 3:10 – 4:00

Берлин (CET): 9:10 – 10:00

Брисбен (Восточная Австралия): 17:10 – 18:00

Пленарное заседание «Дорога будущего. Три движущих силы восстановления экономики: ускоренная цифровизация, экономика впечатлений, устойчивое развитие »

Игорь Корытко, Генеральный директор, Председатель Правления, ТМК

Назим Эфендиев, Генеральный директор, Металлоинвест

Сергей Мытенков, Вице-президент, Российский союз промышленников и предпринимателей (РСПП)

Андрей Филатов, Управляющий директор, SAP СНГ

Алексей Иванов, Региональный директор Intel в России, Intel

Москва (UTC + 3): 11:00 – 11:05

Нью-Йорк (восточное время): 4:00 – 4:05

Берлин (CET): 10:00 – 10:05

Брисбен (Восточная Австралия): 18:00 – 18:05

Перерыв

Москва (UTC + 3): 11:05 – 11:20

Нью-Йорк (восточное время): 4:05 – 4:20

Берлин (CET): 10:05 – 10:20

Брисбен (Восточная Австралия): 18:05 – 18:20

Полюс: Программа трансформации бизнеса, включая внедрение SAP S / 4HANA

Евгений Рындин, Директор по разработке и поддержке бизнес-приложений УК «Полюс»

Ольга Алексеева, старший менеджер, Bearing Point

Москва (UTC + 3): 11:20 – 11:35

Нью-Йорк (восточное время): 4:20 – 4:35

Берлин (CET): 10:20 – 10:35

Брисбен (Восточная Австралия): 18:20 – 18:35

InfraBuild: трансформация бизнеса на основе S / 4HANA

Стефан Шуппер, соруководитель отдела информационных технологий IT InfraBuild, GFG Alliance

Москва (UTC + 3): 11:35 – 11:50

Нью-Йорк (восточное время): 4:35 – 4:50

Берлин (CET): 10:35 – 10:50

Брисбен (Восточная Австралия): 18:35 – 18:50

НЛМК: Цифровая трансформация международных активов НЛМК. Достижения и планы

Иван Говорухин, руководитель направления цифровой трансформации продаж в России и на международных активах Группы НЛМК

Москва (UTC + 3): 11:50 – 12:05

Нью-Йорк (восточное время): 4:50 – 5:05

Берлин (CET): 10:50 – 11:05

Брисбен (Восточная Австралия): 18:50 – 19:05

TMK: Создание эффективного общего центра обслуживания с помощью Opentext

Денис Шипицын, генеральный директор ООО «Центр бизнес-услуг ТМК-Синара»

Москва (UTC + 3): 12:05 – 12:20

Нью-Йорк (восточное время): 5:05 – 5:20

Берлин (CET): 11:05 – 11:20

Брисбен (Восточная Австралия): 19:05 – 19:20

Северсталь: Автоматизация инвестиционных процессов – единый жизненный цикл капитальных проектов и согласование, мониторинг и контроль портфеля.

Олег Акбердин, Бизнес-архитектор, Северсталь

Москва (UTC + 3): 12:20 – 12:35

Нью-Йорк (восточное время): 5:20 – 5:35

Берлин (центральноевропейское время): 11:20 – 11:35

Брисбен (Восточная Австралия): 19:20 – 19:35

TMK: Трансформация процессов планирования продаж и операций на базе SAP IBP

Максимов Александр Сергеевич, директор по производству, ТМК

Москва (UTC + 3): 12:35 – 12:50

Нью-Йорк (восточное время): 5:35 – 5:50

Берлин (центральноевропейское время): 11:35 – 11:50

Брисбен (Восточная Австралия): 19:35 – 19:50

Полюс: преобразование информации в данные для управления с помощью SAP PaPM: планирование производства, анализ затрат, моделирование возможных вариантов

Сергей Малютин, начальник управления трансформации основных производственных процессов, Полюс

Нина Штейнгарт, ведущий консультант, PaPM CO, руководитель группы, Plaut

Москва (UTC + 3): 12:50 – 13:05

Нью-Йорк (восточное время): 5:50 – 6:05

Берлин (CET): 11:50 – 12:05

Брисбен (Восточная Австралия): 19:50 – 20:05

Feralpi Group: Применение искусственного интеллекта в контроле качества литья

Лаура Толеттини, менеджер по цифровой интеграции, Feralpi Group

Москва (UTC + 3): 13:05 – 13:20

Нью-Йорк (восточное время): 6:05 – 6:20

Берлин (CET): 12:05 – 12:20

Брисбен (Восточная Австралия): 20:05 – 20:20

ThyssenKrupp Material Services: своевременная доставка

Томас Рюкер, руководитель отдела транспорта и грузовых перевозок, Thyssenkrupp Materials Services GmbH

Москва (UTC + 3): 13:20 – 13:35

Нью-Йорк (восточное время): 6:20 – 6:35

Берлин (CET): 12:20 – 12:35

Брисбен (Восточная Австралия): 20:20 – 20:35

ОМК: Внедрение автоматизированной системы управления складами SAP EWM на складах материалов и оборудования Выксунского металлургического завода

Анатолий Ченцов, заведующий инвентаризацией Закупочной дирекции Выксунского металлургического завода, АО ОМК

Москва (UTC + 3): 13:35 – 13:50

Нью-Йорк (восточное время): 6:35 – 6:50

Берлин (CET): 12:35 – 12:50

Брисбен (Восточная Австралия): 20:35 – 20:50

Intel: обеспечение гибкости бизнеса за счет хорошо спроектированных решений от Intel и SAP

Дмитрий Корнев, Директор по развитию партнерского бизнеса Intel в России, Intel

Москва (UTC + 3): 13:50 – 14:05

Нью-Йорк (восточное время): 6:50 – 7:05

Берлин (CET): 12:50 – 13:05

Брисбен (Восточная Австралия): 20:50 – 21:05

НЛМК: Эффективные закупки с SAP ARIBA

Таскина Елена Александровна, руководитель проекта, НЛМК

Москва (UTC + 3): 14:05 – 14:20

Нью-Йорк (восточное время): 7:05 – 7:20

Берлин (CET): 13:05 – 13:20

Брисбен (Восточная Австралия): 21:05 – 21:20

Северсталь: Аналитические системы – новый тренд в работе с данными: от отчетов к действиям

Григорий Борисенко, Директор по обеспечению данных и аналитике, PwC Россия

Анастасия Головина, Начальник управления закупочной отчетности, Северсталь

Москва (UTC + 3): 14:20 – 14:35

Нью-Йорк (восточное время): 7:20 – 7:35

Берлин (CET): 13:20 – 13:35

Брисбен (Восточная Австралия): 21:20 – 21:35

ЕВРАЗ: опыт развертывания SAP Data Intelligence в Microsoft Azure

Никита Бутримов, специалист, платформа данных Azure, Microsoft

Олег Стародумов, архитектор предприятия, информационные системы, ЕВРАЗ

Москва (UTC + 3): 14:35 – 14:50

Нью-Йорк (восточное время): 7:35 – 7:50

Берлин (CET): 13:35 – 13:50

Брисбен (Восточная Австралия): 21:35 – 21:50

Женщины в горнодобывающей промышленности России: стратегические планы, результаты конкурса WIM

Камилла Жалилова, директор по работе с женщинами в горнодобывающей промышленности России, руководитель проектного офиса по работе с клиентами и отраслями, Deloitte, СНГ

Москва (UTC + 3): 14:50 – 15:05

Нью-Йорк (восточное время): 7:50 – 8:05

Берлин (CET): 13:50 – 14:05

Брисбен (Восточная Австралия): 21:50 – 22:05

Северсталь, ТМК, ОМК, ФРТП, Российская Сталь: Металлургический блокчейн. Пилотный проект «Единый отраслевой реестр сертификатов качества металлопродукции». Цели, результаты, планы

Игорь Малышев, директор, ФРТП

Дмитрий Якоб, ИТ-директор, ТМК

Петр Мищнев, директор по техническому развитию и качеству, Северсталь

Москва (UTC + 3): 15:05 – 15:10

Нью-Йорк (восточное время): 8:05 – 8:10

Берлин (CET): 14:05 – 14:10

Брисбен (Восточная Австралия): 22:05 – 22:10

Перерыв

Москва (UTC + 3): 15:10 – 16:40

Нью-Йорк (восточное время): 8:10 – 9:40

Берлин (CET): 14:10 – 15:40

Брисбен (Восточная Австралия): 22:10 – 23:40

Круглый стол Accenture «Гибкое управление выбросами углерода: вызовы и новые возможности»

Модератор:

Андрей Скорочкин, Управляющий директор, Директор по стратегии Accenture в России и Казахстане

Спикеры:

Никита Воробьев, директор по экологии, НЛМК

Ремчуков Максим, Директор по устойчивому развитию, СИБУР

Елена Феоктистова, Управляющий директор по корпоративной ответственности, устойчивому развитию и социальному предпринимательству, Российский союз промышленников и предпринимателей

Валентина Лихачева, руководитель отдела корпоративных коммуникаций и КСО, СВЕЗА

Елена Михайлова, главный эколог, ТМК

Ирина Бахтина, Директор по устойчивому развитию, РУСАЛ

Александр Писарец, руководитель отдела промышленных решений, SAP

Москва (UTC + 3): 16:40 – 17:10

Нью-Йорк (восточное время): 9:40 – 10:10

Берлин (CET): 15:40 – 16:10

Брисбен (Восточная Австралия): 23:40 – 12:10

Прямая трансляция экскурсии по Северскому трубному заводу под руководством специалистов ТМК

Список мин | Военная вики

Файл: MRUD1. jpg

Югославская противопехотная мина MURD (передняя, ​​с установленными принадлежностями).

Надеюсь, это полный список наземных мин.

Мины по типу []

Противотранспортные мины []

Подрывные мины []

Китайская противотанковая фугасная мина Тип 59 в металлической обшивке. Его конструкция типична для многих противотанковых фугасных мин после Второй мировой войны, круглых с центральным взрывателем (в данном случае снабженным заглушкой).

Итальянский взрывозащищенный VS-2 в пластмассовом корпусе.2 мой. Возможность развертывания с воздуха, а также устойчивость к методам разминирования.

Формованный заряд / эффект Мишнея Шардена []
Мины полной ширины []

Немецкая мина полной ширины Riegelmine 43.

Мины для боковой атаки []
Мины большой дальности []

Противопехотные мины []

Осколочные мины []

Югославская опорная мина ПМР-2А в типовой развернутой конфигурации. Обратите внимание на куртку с зазубринами снаружи.

Фасонные мины []
Мины направленного действия []

Клеймор-мина M18A1.

Подрывные мины []

Немецкая противопехотная мина Schu-mine 42 времен Второй мировой войны. Его чрезвычайно простая конструкция и использование деревянных компонентов позволили производить его в больших количествах.

Граничные мины []

Немецкая S-мина времен Второй мировой войны, возможно, не первая ограничивающая мина, но, возможно, самая известная.Его конструкция была скопирована несколькими странами после войны, в том числе Соединенными Штатами, которые произвели мину M16 взамен своей относительно неэффективной мины M2.

Огненные мины []
Химические рудники []

Британские солдаты заряжают газовый прожектор Ливенса.


Противовертолетные мины []


Ядерные наземные мины []

Трое ученых позируют со средним атомным подрывным боеприпасом, боеголовка – меньший цилиндр слева, корпус – справа.

Мины по стране происхождения []

Австрия []

Болгария []

Канада []

Китайская Народная Республика []

Куба []

Бывшая Чехословакия []

  • ПП Мина-СК (Чехословакия (мина ПОМЗ-2, используется с взрывателем РО-1).

Швеция []

Франция []

Германия []

Италия []

Япония []

Мьянма []

Южная Африка []

Сербия []

бывший Советский Союз / Россия []

Шри-Ланка []

  • Ранган 99 (рудник Тамил Элам)
  • Jony 95 (рудник Тамил Элам)
  • P4Mk1
  • Тип 72

Соединенное Королевство []

США []

Бывшая Югославия []

Вьетнам []

Файл: MRUD2.jpg

Югославская противопехотная мина MURD (рисунок).

В разрезе мина МД-82.

Мина М14 в разрезе. Отсутствие предохранительной скобы и расположение стрелки на прижимной пластине ясно показывают, что эта мина была вооружена.

См. Также []

Список литературы []

  • Мины и разминирование Джейн 2005-2006 гг.
  • Основное руководство Брасси по противопехотным наземным минам , Эдди Бэнкс
  • Иностранное противоминное оборудование , TM 5-223

UIC-AO-2005-0014: Согласие и окончательный приказ (2006 г.); Департамент управления окружающей средой округа Гавайи, Хило, HI

Соглашение о согласии и окончательный приказ («CAFO») между U.S. Агентство по охране окружающей среды, регион 9 («EPA») и Департамент управления окружающей средой округа Гавайи, Хило, Гавайи. Дело № UIC-AO-2005-0014.

Если у вас возникли проблемы с чтением документа со вспомогательными технологиями, свяжитесь с нами.

  • Согласие и окончательный приказ: Департамент управления окружающей средой округа Гавайи (pdf) (01/2006)
    Согласие и окончательный приказ (CAFO) между U. S. Агентство по охране окружающей среды, регион 9 («EPA») и Департамент управления окружающей средой округа Гавайи, Хило, Гавайи. МСЖД-АО-2005-0014.
  • Приложение 1: Список ТМК Комохана (pdf) (01/2006)
    Согласие и окончательный приказ: Округ Гавайи, Департамент управления окружающей средой – Приложение 1: Список Komohana TMK
  • Приложение 2: Список ТМК Королевы Лилиуокалани (pdf) (01/2006)
    Согласие и окончательный приказ: Округ Гавайи, Департамент управления окружающей средой – Приложение 2: Список TMK королевы Лилиуокалани
  • Приложение 3: Выставка Хонокаа (pdf) (01/2006)
    Содержит карту расположения и общий план участка существующей станции очистки сточных вод, 28 сентября 2005 г., Станция очистки сточных вод Хонокаа.
  • Приложение 4: Выставка королевы Лилиуокалани (pdf) (01/2006)
    Содержит приложение 2 к документу № UIC-AO-2005-0014, соглашение о согласии и окончательный приказ для Департамента управления окружающей средой, состоящий из карты участка проекта Queen Liliuokalani LLC.

Коллекция парных статуэток Хаммеля

Лот – Коллекция парных статуэток Хаммеля

× Ваше сообщение отправлено.

ВНИМАНИЕ: в настоящее время вы используете неподдерживаемый браузер. Мы рекомендуем переключиться на Google Chrome или Edge, чтобы работать с сайтом было удобнее.

Произошла ошибка при обработке этой страницы. Администратор сайта уведомлен. Приносим свои извинения за доставленные неудобства.

86

Хаммел, нет. 340 «Письмо Деду Морозу» (ТМК 5)
Hummel no. 539 «Хорошие новости» (TMK 7)
Hummel no. 150/2/0 «Счастливые дни» (TMK 5)
Hummel no. 220 «Поздравляем» (ТМК 3)
Hummel no. 2050 / B «Be Mine» (TMK 7), первый выпуск 1999 г. (№2050 / A в лоте 81)
Hummel no. 2102 / A “My Heart’s Desire” (TMK 8), первый выпуск 2002 г.
Hummel no. 376 «Маленькая медсестра» (TMK 6)
Hummel no. 2003 г. «Любимый» (ТМК 7), на деревянной основе, первый выпуск 1998 г.

На фото слева направо:
2050 / B – 2102 / A – 220 – 150/2/0 – 2003 г. – 539 – 340 – 376

Оценить: € 800 – 1000 евро

Пройдено


Запросить дополнительную информацию


Принятые формы оплаты

MasterCard, Visa, банковский перевод

Вы соглашаетесь уплатить покупательскую премию в размере до 27. 0% и все применимые налоги и доставка.

Увеличение ставки

Из: Кому: Приращений:
€ 0 € 99 10 евро
100 евро 299 € 20 евро
300 евро € 499 25 евро
€ 500 € 999 50 евро
1000 евро 1 999 евро 100 евро
2000 евро 4999 евро 200 евро
5 000 евро 19 999 евро € 500
20 000 евро € 99 999 2000 евро
€ 100 000 + 5 000 евро

Пожалуйста, выберите тему сообщения.

Обзор слияний и поглощений Группы ТМК

Подпишитесь, чтобы разблокировать это и 172,561
профили инвесторов и компаний
Что такое Mergr?

Мы создали Mergr, чтобы избавить людей от утомительного и трудоемкого процесса отслеживания, когда компании покупаются, продаются и кто в настоящее время владеет ими.

Каждый день появляются новые возможности, связанные с слияниями и поглощениями, и мы помогаем профессионалам всех типов прочесывать сделки, инвесторов и корпоративных эквайеров с помощью простой в использовании веб-базы данных, доступной для всех.

Попробуйте нас на 1 неделю бесплатно сегодня!

Mergr, самый простой в использовании PE и M&A DB

Ключевые преимущества
  • Будьте в курсе событий в вашей отрасли
  • Исследование слияний и поглощений, которое занимает секунды (не весь день)
  • Лучше понимать своих клиентов и потенциальных клиентов
  • Найдите активных покупателей (или продавцов)
Поиск
  • 4. 2K Частные инвестиционные компании
  • 162K Сделки M&A
  • 168 тыс. Компании, вовлеченные в сделки M&A
    (покупатель, продавец или цель)
  • 3,4 тыс. Консультанты по слияниям и поглощениям
    (Инвестиционные банки и юридические фирмы)
  • 60K M&A Контакты
    (Консультанты по PE и M&A)

Готовы попробовать?

Присоединяйтесь БЕСПЛАТНО на 1 неделю

Нет обязательств.Отменить в любое время.

Принципиальная страница – Главная страница

из Википедии, свободная энциклопедия

Dall’articolo in primo piano di oggi

Lo sapevate .

..

Кане делла мизерикордиа че порты львов у солдат (1918)

Новости Nelle

Manifestanti davanti al Campidoglio degli Stati Uniti

In questo giorno

Далл’эленко in primo piano di oggi

La дискография Lecrae , американский исполнитель в стиле хип-хоп, студийный альбом composta da dieci, одно качественное сотрудничество; тре микстейп; un gioco prolungato; ottantasei singoli, di cui quarantacinque приходят интерпретировать на фортепиано; cinquantadue video musici, di cui ventitré приходят интерпретировать на фортепиано; и ottanta ospiti e altre apparizioni.Первый альбом в студии состоит из Real Talk (2004), After the Music Stops (2006), Rebel (2008), Rehab (2010), Rehab: The Overdose (2011), Gravity (2012), Anomaly (2014), All Things Work Together (2017), Let the Trap Say Amen (2018) – совместный альбом с Zaytoven и Restoration (2020). Я собираю микстейп в Церковная одежда , Церковная одежда 2 e Церковная одежда 3 . Gravity ha дебютная под номером Billboard 200 e Anomaly ha debuttato al number uno. A febbraio 2020, ha venduto oltre tre milioni di album. Anomaly является сертификатом от Ассоциации звукозаписывающей индустрии Америки, потому что я сингл “All I Need Is You” и “Blessings” (со знаком Ty Dolla). Синголо “Я найду тебя” (с участием Тори Келли) является сертифицированной платной дискотекой. ( Elenco Complete… )

In Primo Piano di Recente:

La foto in primo piano di oggi

Dallol – вулкан вулкана из скорби в депрессии Данкалия, северной части острова Эрта Эль в Этиопии. L’area si trova fino a 120 m (390 piedi) sotto il livello del mare ed è stata ripetutamente allagata in passato quando le acque del Mar Rosso l’hanno inondata. Депрессия Dancalia – это одна из самых лучших вещей Terra e l’evaporazione dell’acqua di mare dopo questi episodi di inondazione ha prodotto spessi depositi di sale, пришедшие si vede in questo paesaggio. Я кладу Dallol comprendono количественно значимые ди сали дикарбонат, сольфато и хлоро ди содио, калий, кальцио и магнезио. Le sorgenti termali scaricano la salamoia per formare gli stagni bluastri e piccoli geyser temporanei producono coni di sale.

Фото: Александр Савин

In Primo Piano di Recente:

Распространение наземных мин в Афганистане

Стратегический анализ:
Ежемесячный журнал IDSA

Июнь 2000 г.XXIV № 3)

Распространение наземных мин в Афганистане
Автор: Шалини Чавла *

Афганистан находится в состоянии войны последние 22 года. За последние два десятилетия он приобрел феноменальные международные масштабы. Первоначально это была борьба против оккупации Красной Армией (1979-89), а затем, после ухода Красной Армии, борьба между различными вождями племен за правление Афганистаном. Основными участниками этой афганской войны были моджахеды, Красная Армия, Талибан и различные племенные группы.Одним из важных компонентов этой продолжающейся гражданской войны в Афганистане было широкое использование наземных мин каждой группой для обездвиживания других групп из любого движения. Это один из самых жестоких аспектов продолжающейся 22 года войны в Афганистане.

По разным оценкам, в афганской войне были установлены миллионы мин. Использование наземных мин унесло жизни тысяч людей в Афганистане и привело к полному разрушению жизни афганцев. Хотя Организация Объединенных Наций успешно способствовала осуществлению своей программы разминирования в Афганистане; из-за отсутствия национальной инфраструктуры в стране и создания новых шахт проблема еще не решена полностью.В этой статье была сделана попытка изучить эту проблему и операции по разминированию.

Использование и расположение наземных мин

Афганистан остается одной из стран мира, наиболее серьезно пострадавших от противопехотных мин. Хотя цифры различаются, в мае 1999 года было оценено, что 700 кв. Км. территории страны осталась заминированной, около половины из которых оказывает существенное влияние на жизнь афганского населения. 1

Противопехотные мины были заложены без разбора на большей части территории страны.Загрязнены сельскохозяйственные фермы, оросительные каналы, жилые районы, пастбища, дороги и пешеходные дорожки как в городских, так и в сельских районах. В течение первых 13 лет конфликта, то есть во время советской оккупации, а также во время поддерживаемого Советом правления Наджибуллы, советские и афганские правительственные войска устанавливали противопехотные мины вокруг своих постов безопасности, военных баз и стратегических пунктов для защиты; на окраинах городов, чтобы остановить продвижение сил моджахедов, а также в деревнях и вокруг них, чтобы уменьшить их население, чтобы уменьшить местную поддержку моджахедов.С другой стороны, моджахеды устанавливали мины (в основном противотанковые) на основных дорогах и путях снабжения советских и правительственных войск, чтобы уменьшить их мобильность и сократить их снабжение. Большинство мин было заложено в провинциях, граничащих с Ираном и Пакистаном, и вокруг них, а также вдоль шоссе Саланг, соединяющего Кабул с бывшим Советским Союзом. 2

Воздействие наземных мин

Наземные мины продолжают угрожать безопасности народа Афганистана. 3 Страна по-прежнему усеяна опасными взрывными устройствами, а это означает, что даже в районах, где конфликт прекратился, гражданские лица рискуют быть убитыми или ранеными от этого оружия. Мужчины, женщины и дети живут в страхе перед тропинками и полями вокруг них. Беженцы и вынужденные переселенцы боятся возвращаться в свои дома. Страх наземных мин продолжает играть важную роль в жизни афганцев.

Мины оказали разрушительное социально-экономическое воздействие. Поскольку большинство минных полей в Афганистане было обнаружено на сельскохозяйственных и пастбищных землях, а также в ирригационных системах или рядом с ними, они стали непригодными для использования (как показано в Таблице 1). Наземные мины несут ответственность за обезлюдение обширных территорий сельской местности, отрицательно влияя на урожай сельскохозяйственных культур и препятствуя транспортировке продовольствия в города. Примерно 50 процентов афганских деревень и около 25 процентов дорог с твердым покрытием были разрушены или разрушены. 4 Во время конфликта одна треть населения покинула страну, а Пакистан и Иран укрыли в общей сложности более 6 миллионов беженцев. Неправительственные организации (НПО), такие как Вьетнамский фонд ветеранов Америки и Управление Верховного комиссара ООН по делам беженцев (УВКБ ООН), считают, что наземные мины были основной причиной того, что беженцы покинули Афганистан и не вернулись домой. 5

В то время как более половины беженцев из войны против Советского Союза вернулись в Афганистан, другие, меньшие волны беженцев покинули Афганистан, особенно Кабул, после того, как моджахеды пришли к власти в Кабуле в 1992 году и после того, как Талибан захватил город в 1996 году.

ВВП существенно упал с 1982 года из-за потери рабочей силы и капитала, а также нарушения торговли и транспорта. В настоящее время ПРООН ставит Афганистан на 171 место из 173 стран с точки зрения наибольшей бедности и наименьшего развития.Наземные мины серьезно подорвали экономику страны, и меры по восстановлению стали затруднительными.

Наземные мины угрожают миру в Афганистане, а также препятствуют постконфликтному восстановлению и реконструкции, препятствуя предоставлению государственных услуг и выступая в качестве физического препятствия на пути к единству и восстановлению. Афганцы постоянно страдают от физических и психологических травм в результате взрывов мин.

Жертвы

Ущерб от мин в Афганистане огромен.Сотни тысяч людей были искалечены и убиты. Из-за широкого распространения шахт основные виды деятельности сельского населения, такие как обработка полей, выпас скота и добыча древесины и пищи, стали опасными (как показано в Таблице 3).

Медицинские отчеты показывают, что около 1 606 из 9 050 раненых, поступивших в различные медицинские учреждения в 1995 году, были жертвами мин. Эти цифры, однако, неполны, поскольку они не включают данные по всем больницам Афганистана и из-за отсутствия отчетности (многие раненые умирают в полях и на горных склонах, прежде чем попасть в больницу).Общее количество минных жертв в стране, убитых и раненых, можно только оценить. Оценку можно сделать на основе цифр только за 1995 год, которые составляли около 4000 человек. 6

Пики минных потерь были зарегистрированы в 1992 и 1995 годах. Это увеличение совпадает с двумя явлениями. Первым явился большой приток возвращающихся беженцев в 1992 году, многие из которых по возвращении вошли в заминированные районы в регионе, не зная всей протяженности опасных районов. Второй пик представляет собой всплеск военной активности между правительством Кабула и движением «Талибан».Эта военная деятельность включала широкомасштабное использование мин в самом городе Кабул, что привело к большому количеству жертв, как среди комбатантов, так и среди гражданского населения.

Сравнительное исследование людей, госпитализированных в различные больницы из-за минных и других травм, как показано в таблице 2, выглядит следующим образом:

Таблица 2. Поступление новых раненых – 1995
Медпункт Шахты Фрагменты GSW Ожоги Итого % M-W
Больница Карте Сех (Минздрав) 280 739 475 75 1569 17.8%
Больница Вазир Акбар Хан (Минздрав) 318 1176 920 19 2433 13,1%
Больница Кветта (МККК) 306 689 566 0 1561 19,6%
Пост первой помощи в Кандагаре 75 100 158 9 342 21,9%
Джалал-Абадская университетская больница 249 110 547 3 909 27. 4%
Больницы Мазар-И-Шариф 190 132 1126 10 1458 13,0%
Больницы Пули-Хумри 263 339 460 58 1120 23,5%

MOH = Министерство здравоохранения
GSW = Огнестрельные ранения
Фрагменты = снаряд, граната, фрагменты бомбы
% M-W = процент пациентов с минными ранениями

ФАП Кандагара: пациенты переведены в больницы Кветты или Кабула, статистика от 16.С 07.95 по 31.12.95.

Источник: Международный комитет Красного Креста, Смертельное наследие, в цифрах, Афганистан, (Женева, МККК, 1996 г.), стр. 2.

Таблица 3. Действия минного раненого во время травмы
Период Путешествие Работа в поле / Доставка боевой Другое
июнь 1992-1993 160 116 4 410
1994 50 73 2 117
1995 35 27 87 145
Источник: Международный комитет Красного Креста, Смертельное наследие, в цифрах, Афганистан, (Женева, МККК, 1996 г. ), стр. 8.

Производство и передача

Нет никаких свидетельств производства мин в Афганистане, прошлого или настоящего, каким-либо правительством или воюющей группировкой. 7 Также известно, что Афганистан никогда не экспортировал мины. Просоветское афганское правительство получило большое количество противопехотных мин из бывшего Советского Союза. США и их союзники поставили мины моджахедам, а Иран обвиняют в поставке мин оппозиционным силам.Хотя точные типы и количество переданных мин установить невозможно, типы мин из нескольких стран были обнаружены в Афганистане и перечислены ниже в таблице 4:

Таблица 4. Типы мин, обнаруженных в Афганистане, и их происхождение
Страна происхождения Шахты
Бельгия NR-127
Китай Тип 69, Тип 72
Бывшая Чехословакия PP-MI-SR, PP-MI-SR-II, PT-MI-K, Pt-Mi-K
Бывший СССР Г-Вата-6, МОН-100, МОН-200, МОН-50, ОЗМ-3, ОЗМ-4, ОЗМ-72, ОЗМ-УУК-АП, ПДМ-2, ПФМ-1, ПФМ-15, ПГМДМ , ПМД-6, ПМД-6М, ПМН, ПМН-2, ПМП, ПОМЗ, ПОМЗ-2, ПОМЗ-2М, ТК-6-АТ, ТМ-41, ТМ-46, ТМ-57, ТМ-62, ТМ -62М, ТМБ-44АТ, ТМДБ, ТМК-2, ТМН-46, МОН-90
Бывшая Югославия ПМА-ИА, ТМА-5
Италия СБ-33, Ш-55, ТК-2. 4, ТК-3.6
Пакистан МД-2, П2-Марка 3
Сингапур VS-MK2
Соединенное Королевство Марка-2, Марка-7
Зимбабве РАП-2
Источник: Отчет Landmine Monitor 1999: На пути к миру, свободному от мин, (Соединенные Штаты Америки, Human Rights Watch, 1999), стр. 436.

Политика запрета шахт

Афганистан не подписал Договор о запрещении мин 1997 года.Это связано с нестабильной политической ситуацией и статусом места пребывания Афганистана в Организации Объединенных Наций. Хотя талибы контролируют 80-90 процентов территории страны, правительство Бурхануддина Раббани, свергнутое талибами в сентябре 1996 года, по-прежнему занимает место Афганистана в ООН. Талибан получил официальное дипломатическое признание только от трех правительств. Однако заявления в поддержку полного запрета противопехотных мин сделали как талибы, так и свергнутое правительство.

Мулла Мухаммад Омер, верховный лидер «Талибана», в октябре 1998 года выступил с заявлением, в котором «Талибан решительно осуждает» использование наземных мин как «антиисламский и антигуманный акт», выражает решительную поддержку действий 1997 года. Договор о запрещении мин и провозглашает на национальном уровне «полный запрет на производство, торговлю, накопление и использование наземных мин». 8

Правительство Раббани в заявлении Комиссии ООН по правам человека в Женеве в марте 1996 г. заявило о своей поддержке немедленного и полного запрета противопехотных мин. Ранее, во время подготовительных встреч 1994–1995 годов к Конференции по рассмотрению действия Конвенции об обычных вооружениях, он призывал к запрету на производство и экспорт, но не на использование. 9 Правительство Раббани проголосовало за резолюцию Генеральной Ассамблеи ООН в декабре 1996 г., призывающую государства энергично добиваться заключения международного соглашения о запрещении противопехотных мин, но не участвовало в голосовании по резолюциям Генеральной Ассамблеи ООН о запрете в 1997 и 1998 годах. Правительство присутствовало на подготовительной встрече Оттавского процесса, но не участвовало в переговорах по соглашению в Осло в сентябре 1997 года.

Афганская кампания за запрещение наземных мин (ACBL), неправительственная организация, состоящая из национальных и международных неправительственных организаций, работающих в Афганистане, созданная в 1995 году, сообщает, что все основные военные оппозиционные группировки выразили свою поддержку процессу запрещения наземных мин.

Разминирование

Женевские соглашения, подписанные в апреле 1988 года, ознаменовали конец советского военного присутствия в Афганистане, и многие считали, что правительство во главе с президентом Наджибуллой не переживет вывода советских войск и что администрация отражает состав сопротивления моджахедов. скоро возьмет верх.Все ожидали, что мир восторжествует и миллионы беженцев хлынут домой из соседних стран. Поскольку наземные мины привели к полному разрушению жизни в Афганистане, стало ясно, что срочно необходима масштабная программа гуманитарного и экономического восстановления для облегчения репатриации и восстановления базовой инфраструктуры и услуг в стране. Преобладание наземных мин представляет серьезную угрозу для деятельности по миростроительству, включая восстановление сельскохозяйственного производства, и, таким образом, разминирование стало самой важной проблемой для региона, что также важно для предотвращения массовых жертв.

Организация по разминированию

ООН создала Управление ООН по координации программ гуманитарной и экономической помощи (UNOCHA) в 1988 году, касающееся Афганистана. Впоследствии он создал свою Программу разминирования (ЮНМКП), которая теперь называется Программой противоминной деятельности в Афганистане (MAPA), для управления и управления всей деятельностью по гуманитарному разминированию. Учитывая политические трудности, связанные с базированием в Кабуле до формирования нового правительства, штаб-квартира UNOCHA находилась в Женеве.

UNOCHA заключило соглашение, в соответствии с которым конфликтующие группы согласились разрешить ООН проводить все гуманитарные операции во всех частях Афганистана. Это означало, что ООН и связанный с ней персонал могли свободно перемещаться с территории одного командующего на территорию другого и пересекать границу из Пакистана, Ирана и республик Центральной Азии. В 1988 году UNOCHA организовало межучрежденческие миссии по оценке, а затем инициировало трансграничные операции. Преобладало понимание того, что эти первоначальные мероприятия послужат «толчком для начала» реабилитации, которая начнется после создания нового правительства в Кабуле.

Инициатива по укреплению мира в Афганистане не включала развертывание миротворческой миссии ООН, как это произошло в таких странах, как Ангола, Камбоджа и Мозамбик, где были заключены официальные мирные договоры. Поскольку мандат UNOCHA в июне 1988 г. включал «руководство и организацию специальных задач, не относящихся к мандату какого-либо конкретного учреждения Организации Объединенных Наций», у него не было иного выбора, кроме как взять на себя ответственность за организацию поддержки ООН, необходимую для инициирования программы противоминной деятельности. . 10

В отсутствие признанного правительства UNOCHA взяло на себя ответственность за планирование, мобилизацию ресурсов и развитие диалога с донорами и другими заинтересованными сторонами, включая агентства ООН и НПО, участвующие в деятельности по оказанию помощи и восстановлению. Общая разработка стратегии проходила в штаб-квартире UNOCHA в Женеве, а группа UNOCHA в Исламабаде отвечала за планирование. UNOCHA, по сути, было общим «руководящим органом» противоминной деятельности.

Из-за отсутствия постоянного потенциала ООН по борьбе с минами правительствам Франции, Турции, Великобритании и США было предложено предоставить экспертные знания для оценки проблемы. Оценка была основана на вторичной и в основном анекдотической информации, поскольку военнослужащим, прикомандированным к UNOCHA, не разрешалось их правительствами посещать Афганистан, и они в основном базировались в Исламабаде. Группы по оценке первоначально сообщили, что мины были установлены не только в военно-стратегических целях, но и для ограничения социально-экономической деятельности в Афганистане. 11

Финансирование

ЮНОКА сыграло важную роль в мобилизации донорской поддержки для скоординированной программы. Он был в значительной степени успешным в обеспечении того, чтобы внешнее финансирование предоставлялось таким образом, чтобы поддерживать согласованный подход. Чрезвычайный целевой фонд Афганистана (AETF) был создан в 1988 году и использовался для управления этими фондами. Германия предоставила первоначальный посевной грант в размере 500 000 долларов. В октябре 1988 года в Нью-Йорке была проведена успешная конференция по объявлению взносов, в результате которой был получен рекордный объем средств в размере 900 миллионов долларов США на реабилитационные мероприятия в Афганистане.Обещанные взносы включали взнос СССР натурой в размере 600 миллионов долларов США (400 миллионов рублей) и другие взносы, специально предназначенные для противоминной деятельности. 12

К 1994 г. призыв к совместным действиям ежегодно издавался Департаментом по гуманитарным вопросам (DHA). Каждый год ЮНМКП добивалась увеличения доли предлагаемого бюджета с помощью этого процесса апелляции.

Европейский Союз (ЕС) финансирует деятельность по разминированию значительным образом.Он не вносит вклад в AETF, а напрямую финансирует НПО, работающие в этом направлении. Но проекты, финансируемые ЕС, четко координируются с ЮНМКП в отношении технических и финансовых процедур, уровней оплаты и условий службы.

Программа противоминной деятельности успешно привлекла средства и, таким образом, смогла эффективно действовать даже в условиях политической нестабильности и спорадических боевых действий. Кроме того, это, безусловно, было отражением стремления международного сообщества бороться с минной проблемой.

Работа по найму с НПО

Поскольку основной целью UNOCHA было обеспечение скоординированного реагирования ООН, оно опасалось принимать непосредственное участие в оперативной деятельности, несмотря на его мандат брать на себя прямую ответственность за выполнение задач, другие части системы либо не были оснащены для этого, либо не хотели адрес. Кроме того, с изменением курса программы возникла необходимость в поиске партнеров-исполнителей, которые могли бы работать в Афганистане.UNOCHA определило и придерживалось концепции поддержки развития афганских неправительственных организаций, занимающихся противоминной деятельностью.

Было много скептицизма в отношении превращения афганских НПО в жизнеспособное предложение, учитывая как характер афганской политики, так и конфликт интересов различных сторон в борьбе за политическое превосходство, долгое время ведущейся в Афганистане.

Важной особенностью пересмотренного видения программы противоминной деятельности UNOCHA было его твердое намерение поддерживать афганские НПО через систему предоставления грантов.Предоставление афганским НПО грантов на выполнение конкретных задач эффективно изолировало программу противоминной деятельности на местах от ограничений, накладываемых правилами и положениями ООН по закупке оборудования и набору персонала. Помимо финансовой помощи, НПО также была предоставлена ​​техническая помощь.

Первая афганская НПО по противоминной деятельности, «Афганские технические консультанты» (ATC), была основана в октябре 1989 года. Система подрядных работ с НПО означала, что в обязанности НПО и ее директора входило создание внутренней структуры управления, которая в состоянии предоставить результат, на который был заключен контракт.Эти НПО были созданы как автономные образования. Однако, будучи формально независимыми от ООН, афганские НПО были с ней тесно связаны. Они находились под пристальным контролем UNOCHA и, очевидно, зависели от него в плане технической и финансовой поддержки. В определенной степени они были неотъемлемой частью афганской противоминной программы, возглавляемой ООН.

Различные НПО, действовавшие в рамках Программы обучения осведомленности и разминированию (MACTP), которая позже стала Программой ООН по разминированию (ЮНМКП), работали в среде, которая была характерна для афганской ситуации и значительно отличалась от других программ противоминной деятельности во всем мире. .Большинство оперативных структур составляли афганские НПО, которые не существовали до UNOCHA и развивались, поощрялись, поддерживались, финансировались и консультировались UNOCHA и иностранными техническими советниками. Исключением стала британская неправительственная организация HALO Trust, действующая из Кабула и крайне сопротивляющаяся координации со стороны UNOCHA. Другим исключением было создание Центра минных собак, созданного RONCO при финансовой поддержке USAID. Кроме того, с Международным комитетом спасения (IRC) был заключен контракт на проведение мероприятий по информированию о минной опасности в 1988–1990 годах, после чего ответственность за такую ​​деятельность взяла на себя OMA (Организация по информированию о минной опасности), созданная UNOCHA афганская неправительственная организация. 13

Для оказания помощи жертвам многочисленные международные и национальные НПО предоставляют лечение, реабилитацию и протезы.

Противоминная деятельность

а). Минная осведомленность

Информирование о минной опасности заняло важное место в программе ООН, а количество и функции агентств, занимающихся информированием о минной опасности, увеличились. 14 . Учреждением, которое обучило большинство людей в Афганистане, является Организация по разминированию и реабилитации Афганистана (OMAR), в которой в 1997 и 1998 годах прошли обучение более одного миллиона человек.Другими агентствами, занимающимися просвещением по вопросам минной опасности, являются Афганское общество Красного Полумесяца (ARCS), Группа помощи беженцам Ансара (RRGA), Фонд помощи детям (SCF / WSA), Handicap International (HI), Институт помощи Ансар и Афганский Агентство по информированию о минной опасности. В Афганистане существуют эффективные программы информирования о минной опасности. В конце 1996 года около трех миллионов человек прошли обучение по вопросам минной опасности. Только в 1997 году обучение по вопросам минной опасности прошли 986 529 человек, а в 1998 году еще 652 934 человека прошли обучение по вопросам минной опасности, в результате чего общее количество участников превысило 4.6 миллионов человек прошли обучение по вопросам минной опасности. 15

б). Разминирование

Программа MAPA – одна из крупнейших в мире программ разминирования гражданского населения, и многие считают ее самой успешной и рентабельной программой в мире. 16 Афганская программа оказалась очень открытой для новых подходов и технологий. Эта программа работала в различных географических регионах и климатических условиях, и до сих пор придерживается системного подхода и дает очень эффективные результаты.

С 1990 года расчищена территория площадью 146 квадратных километров. 17 В настоящее время ежегодно расчищается в среднем более 30 квадратных километров земли по цене около 60 центов за квадратный метр. ООН сообщает, что было уничтожено более 650 000 мин и неразорвавшихся боеприпасов (НРБ )18.

Операции по разминированию проводятся следующими способами:

1. Ручное разминирование – Команды ручного разминирования работают с УВД, Агентством по разминированию Афганистана (DAFA), HALO Trust, Организацией по разминированию и восстановлению Афганистана (OMAR) и Агентством по планированию разминирования (MCPA).

2. Механическое разминирование. Использование экскаваторов (экскаваторов-погрузчиков) для оказания помощи командам по разминированию было разработано и доказало свою высокую эффективность в повышении производительности групп ручного разминирования.

3. Минно-розыскные собаки (MDC) – MDC эффективно использует собак для определенных видов работ по разминированию. Компонент MAPA, связанный с минной собакой, признан во всем мире как надежный, экономичный и быстрый процесс разминирования. Собаки эффективны при обнаружении минимального количества металлических пластиковых мин, которые трудно обнаружить с помощью обычных миноискателей.

4. Очистка зоны боевых действий (BAC) – Группы BAC были созданы в 1994 году и успешно очистили значительную часть бывших полей сражений.

5. Утилизация взрывоопасных боеприпасов (EOD) – СУБ представляют собой большую угрозу для афганцев, особенно для жителей города Кабул. Команды EOD сосредотачиваются на уничтожении сложных и высокотехнологичных неразорвавшихся боеприпасов в пораженных областях.

Еще одной интересной особенностью программы разминирования является то, что она разработала систему определения приоритетных областей для операций по разминированию, чтобы обеспечить наилучшее использование ресурсов противоминной деятельности.Приоритеты MAPA основаны на следующем:

1. Район, подлежащий разминированию, должен быть свободным от конфликтов и безопасным.

2. Пострадавшее население получит социальную и экономическую выгоду сразу после разминирования.

3. Местные жители готовы к сотрудничеству.

4. Обращение за помощью к местным властям.

5. Беженцы возвращаются в район.

6. На территории не должно быть посевов опийного мака или в соответствии с политикой ЮНДКП. 19

Кроме того, МПООПТ поддерживает информационную систему управления МАПА. База данных содержит широкий спектр информации и данных, касающихся минного заражения в Афганистане, записи расчищенных и отмеченных минных полей, а также данные, касающиеся раненых от мин.

Вывод

Противопехотные мины оказали глубокое влияние на афганское общество. Итак, еще до того, как стало очевидно, что мир в Афганистане – непростая задача, международное сообщество провело переговоры и обеспечило доступ в страну, расколотую на соперничающие фракции и постоянно меняющиеся союзы.Своевременная и постоянная способность ООН договариваться о доступе в гуманитарных целях имела решающее значение для успеха программы противоминной деятельности.

Программа разминирования Афганистана существует, несмотря на отсутствие руководства со стороны центрального правительства. Фактически, программа в целом считается успешной, и другие страны используют компоненты Афганистана по разминированию, информированию о минной опасности и помощи жертвам в качестве моделей.

Афганская программа сыграла важную роль в стремлении к более тесному взаимодействию между различными страновыми программами.Как наиболее зрелая в мире программа гуманитарной противоминной деятельности, поддерживаемая ООН, она активно участвовала в конференциях и в других механизмах, призванных способствовать обмену мнениями и точками зрения.

Афганистану необходимо сосредоточиться на создании сильной национальной инфраструктуры для поддержки и расширения существенной международной программы разминирования, которая действует в настоящее время, еще на несколько лет вперед. Кроме того, несмотря на то, что процент несчастных случаев и инвалидности в регионе остается высоким, согласно Афганской кампании за запрещение противопехотных мин, в Афганистане нет закона об инвалидности.Этот аспект требует внимания со стороны страны. Также следует отметить, что Афганистан, страна, наиболее пострадавшая от мин в мире, поддерживает запрет мин, но до сих пор не представила никаких официальных письменных заявлений.

Хотя программа разминирования, несмотря на присущую ей слабость из-за отсутствия национальной инфраструктуры в стране и одностороннего характера программы, продолжает действовать эффективно, происходит установка новых мин. Правительство Раббани по-прежнему обвиняет «Талибан» в новом применении противопехотных мин. 20 Если плантация свежих мин продолжится, вернуть афганскую жизнь к нормальному уровню будет сложно.


Сноски

Примечание *: Исследователь, IDSA. Назад.

Примечание 1: Генеральная Ассамблея Организации Объединенных Наций, «Доклад Генерального секретаря: Помощь в разминировании», A / 54/445, 6 октября 1999 г. Назад.

Примечание 2: Международная кампания за запрещение наземных мин, Отчет Landmine Monitor 1999: На пути к миру, свободному от мин, (Соединенные Штаты Америки: Human Rights Watch, 1999), стр.435. Назад.

Примечание 3: Подробнее о воздействии наземных мин см. В Human Rights Watch, Arms Project и «Врачи за права человека», «Наземные мины: смертельное наследие» (Нью-Йорк: Human Rights Watch, 1993). Назад.

Примечание 4: Подробные данные о социальной стоимости наземных мин в Афганистане см. В Neil Andersson, Cesar Palha da Sousa, Sergio Paredas, «Социальная стоимость наземных мин в четырех странах: Афганистане, Боснии, Камбодже и Мозамбике», British Medical Journal, Vol.311, 16 сентября 1995 г., стр. 718-721. Назад.

Примечание 5: Государственный департамент США, Скрытые убийцы: глобальный кризис наземных мин, сентябрь 1998 г. – Назад.

Примечание 6: Международный комитет Красного Креста, Смертельное наследие, в цифрах, Афганистан, (Женева, МККК, 1996 г.), стр. 1. Назад.

Примечание 7: Отчет Landmine Monitor, 1999: К миру, свободному от мин, n.2. С. 434. Назад.

Примечание 8: Там же, стр. 433–34. Более подробно в заявлении сказано:

  • На международном уровне МЭА [Исламский Эмират Афганистан] призывает к полному запрету на производство, торговлю, накопление и использование наземных мин и готово активно сотрудничать в этом отношении.

  • На национальном уровне МЭА объявляет о полном запрете на производство, торговлю, накопление и использование наземных мин и дает обещание страдающему народу Афганистана и международному сообществу, что МЭА никогда не будет использовать какие-либо типы наземных мин. .

  • МЭА просит все оппозиционные группы избегать использования, торговли и накопления мин и не причинять больше вреда погибшим и страдающим людям Афганистана.

  • Те, кто использует противопехотные мины в личных, политических или любых других разногласиях в Афганистане, будут наказаны в соответствии с исламским законом.

  • МЭА благодарит все страны, подписавшие Оттавский договор, и настоятельно призывает все те страны, которые еще не подписали его, немедленно прекратить производство, торговлю, накопление и использование наземных мин и соблюдать Оттавский международный договор.

Назад.

Примечание 9: Информационные бюллетени по проекту «Хьюман Райтс Вотч» по оружию, «Нация призывает к полному запрещению противопехотных мин», апрель 1996 г. и январь 1996 г. Назад.

Примечание 10: Департамент ООН по гуманитарным вопросам, Афганистан: Развитие коренных народов: потенциал противоминной деятельности, (Нью-Йорк: DHA, без даты), стр. 8. Назад.

Примечание 11: Там же, стр. 9. Назад.

Примечание 12: Там же, стр. 10.Назад.

Примечание 13: Там же, стр. 15. Назад.

Примечание 14: Для информирования о минной опасности использовались самые разные подходы, программы, включая прямое обучение мобильными группами, обучение на уровне общин и трансляцию информационных сообщений о минной опасности через радио и средства массовой информации. Назад.

Примечание 15: Отчет Landmine Monitor: На пути к миру, свободному от мин, n. 2, стр. 441. Назад.

Примечание 16: Согласно данным Генеральной Ассамблеи Организации Объединенных Наций, «Доклад Генерального секретаря: Помощь в разминировании», A / 53/496, 14 октября 1998 г.Программа по-прежнему нацелена на экономическую эффективность, поддерживая общую стоимость расчистки метра на уровне около 0,60 доллара США. В частности, рентабельность использования собак продолжала улучшаться: затраты снизились с 0,44 доллара США за квадратный метр в 1995 году до 0,25 доллара США за квадратный метр в 1997/98 году. Назад.

Примечание 17: МПООПТ, Исследование социально-экономического воздействия противоминных операций – Афганистан, Промежуточный отчет МПООПТ ООН, МАПА, октябрь 1998 г. Цитируется в отчете Landmine Monitor: На пути к миру, свободному от мин, № 2, стр. 438.Назад.

Примечание 18: Афганская программа противоминной деятельности Назад.

Примечание 19: Чтобы получить четкое представление о системе приоритетов, используемой MAPA, см. Афганская программа противоминной деятельности Назад.

Примечание 20: Пресс-релиз, Исламское Государство Афганистан, Министерство иностранных дел, 23 ноября 1998 г. Назад.

.
