Масляный насос двигателя ЯМЗ

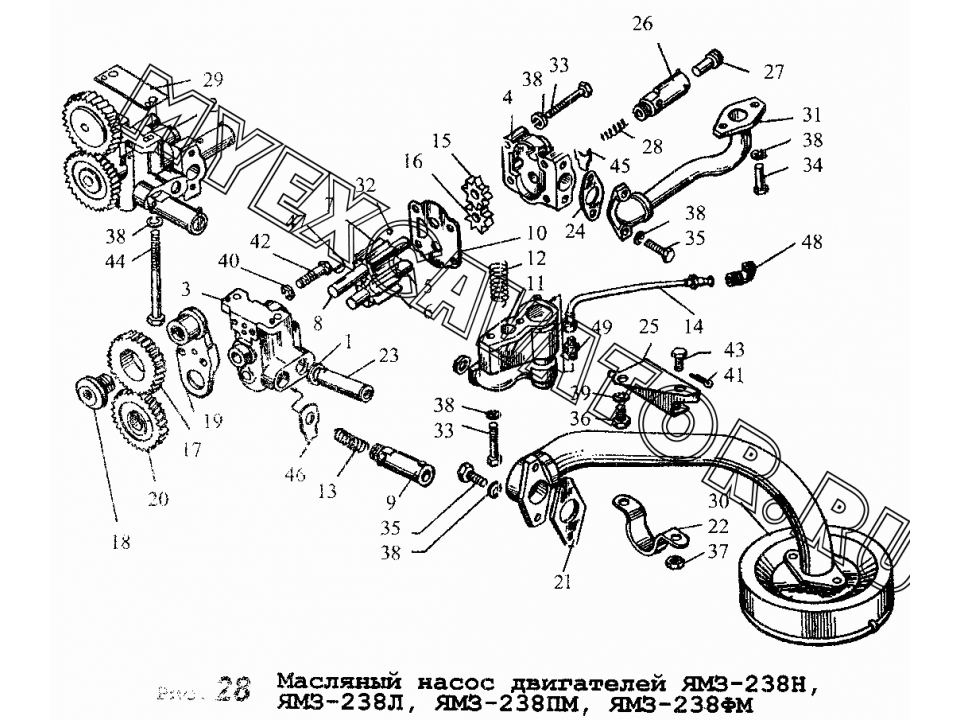

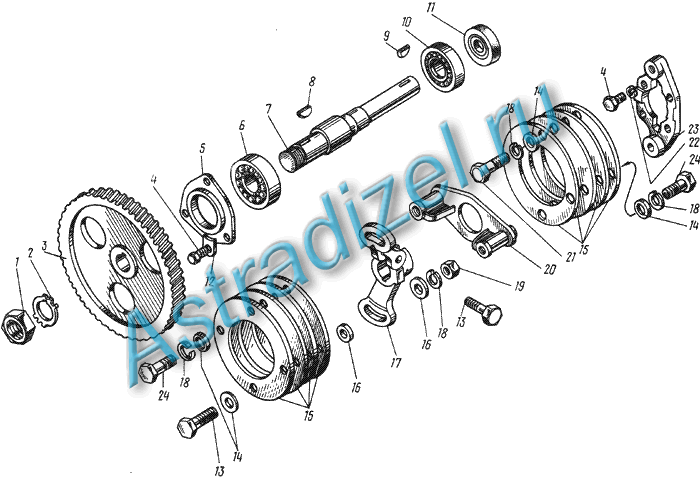

На двигателях ЯМЗ-236 и ЯМЗ-238 установлены полностью уни­фицированные масляные насосы шестеренчатого типа.

Масляный насос имеет две секции — нагнетающую и радиаторную, каждая из которых состоит из пары цилиндрических прямозубых шестерен. Длина шестерен нагнетающей сек­ции 55 мм. Шестерни изготовлены из стали 40Х и тер­мически обработаны.

Нагнетающая секция по­дает масло в систему смазки двигателя, а радиаторная — прокачивает масло через ма­сляный радиатор.

Производительность нагне­тающей секции масляного на­соса при давлении в системе 4-7 кГ/см 2, температуре ма­сла 75-95° С на номиналь­ном скоростном режиме дви­гателя составляет 140 л/мин. Производительность радиа­торной секции на том же режиме и при давлении в системе, не превышающем 0,8 кПсм 2,25 л/мин.

Ведущая шестерня нагне­тающей секции напрессована на среднюю часть валика (диаметр равен 16 мм) с натягом от 0,003 до 0,034 мм и фиксируется сегментной шпонкой. При напрессовке выдерживается размер от торца валика до шестерни в пределах 35 мм для правильного положения валика в подшипниках корпуса.

Ведомая шестерня нагнетающей секции напрессовывается на ось с тем же натягом и не имеет фиксирующих устройств. При ее напрессовке выдерживается размер 21 мм от торца оси со стороны короткой цапфы.
На концы оси и ведущего валика, имеющие диаметр 16 мм, устанавливают подшипники. На них же устанавливаются ведущая и ведомая шестерни радиаторной секции, посадочный диаметр кото­рых равен 16 мм. Ведущая шестерня фиксируется на валике стопорным шариком. Удлиненным концом ведущий валик уста­навливается в подшипник корпуса нагнетающей секции; при этом часть его, выступающая из бобышки корпуса, используется для установки ведомой шестерни привода масляного насоса. Ведомая шестерня привода устанавливается на вал с натягом 0,003 мм и фиксируется сегментной шпонкой. Зазор между торцом бо­бышки корпуса и ступицей шестерни должен быть в пределах 0,5-1,0 мм.

Каждая пара шестерен работает в специальных расточках 45 мм выполненных в литых чугунных корпусах. Глубина расточки в корпусе нагнетающей секции 55 мм, а в корпусе радиаторной 10 мм. Между корпусами установлена проставка, толщиной 4 мм, изготовленная из стали 65Г. Проставка термически обрабатывается до твердости НЦС АА-52 и шлифуется с обеих сторон. Со стороны всасывания в проставке выполнено отвер­стие, объединяющее всасывающие полости обеих секций; поэтому масло из поддона двигателя засасывается обеими секциями через один заборник.
Оба корпуса и проставка фиксируются установочными втулками и стягиваются четырьмя болтами. В корпусах имеются по два обра­ботанных отверстия с запрессованными в них бронзовыми втулками, являющимися подшипниками вала и оси масляного насоса. Втулки обрабатываются в сборе с корпусом до диаметра 16 мм.

Верхняя бобышка на переднем торце корпуса нагнетающей сек­ции удлинена и обработана концентрично отверстию под ведущий валик. На образованной таким образом цапфе фиксируется ось промежуточной шестерни привода масляного насоса.

Ось крепится к корпусу одним специальным болтом, изготов­ленным из стали 35Х и термически обработанным. На цилиндри­ческой цапфе оси 035мм устанавливается промежуточная шестерня привода масляного насоса, в отверстие которой запрес­сована бронзовая втулка. Внутренняя поверхность втулки обраба­тывается после запрессовки до диаметра 35 мм. К подшип­нику промежуточной шестерни по специальным каналам в корпусе и оси подводится смазка от нагнетающей секции масляного насоса. Осевое смещение промежуточной шестерни ограничивается упорной шайбой, установленной в расточке оси и зафиксированной штифтом. Опорная шайба закреплена болтом. Все крепежные болты масля­ного насоса контрятся специальными стопорными шайбами.

С левой стороны на корпусе нагнетающей секции имеется фла­нец, к которому двумя болтами крепится трубка, соединяющая полость нагнетания секции с вертикальным каналом блока цилинд­ров. Стык между фланцами насоса и трубки уплотняется паронитовой прокладкой. Рядом с фланцем на корпусе насоса имеется резьбовое отверстие М24, в которое ввертывается редукционный клапан нагнетающей секции.

В резьбовое отверстие М22, расположенное на левой стороне радиаторной секции насоса, ввертывается предохранительный кла­пан. На заднем торце корпуса радиаторной секции имеются два фланца. К одному из них через паронитовую прокладку двумя бол­тами крепится отводящая трубка радиаторной секции, ко второму — всасывающая трубка с закрепленным на ее свободном конце сетча­тым маслозаборником.

Маслозаборник состоит из штампованного кожуха, закреплен­ного двумя болтами на фланце трубки, и металлической сетки, выполненной в форме чаши с окантованными краями. Сетка закрепляется в кожухе с помощью проволочной пружины, концы которой заведены в замковые прорези кожуха. Трубки маслозаборника для двигателей ЯМЗ-236 и ЯМЗ-238 различны по длине, которая определяется формой поддона дви­гателя.

Масляный насос в сборе крепится к крышке переднего корен­ного подшипника с помощью двух шпилек с гайками и фиксируется на ней двумя штифтами, запрессованными в специальный кронштейн, выполненный как одно целое с корпусом нагнетающей секции насоса.

Для обеспечения необходимого зазора в зацеплении промежуточ­ной шестерни привода масляного насоса с шестерней коленчатого вала положение насоса по вертикали регулируется специальными стальными прокладками толщиной 0,1 мм. Количество прокладок, устанавливаемых между корпусом насоса и крышкой переднего ко­ренного подшипника, должно быть не более трех; при этом зазор между зубьями шестерен должен быть в пределах 0,25-0,37 мм. Всасывающая трубка масляного насоса дополнительно крепится к крышке третьего коренного подшипника коленчатого вала с по­мощью специального кронштейна и скобы.

Во избежание неправильной установки нагнетающих и всасы­вающих трубок, приводящей к неплотностям в соединениях флан­цев, утечке масла или подсосу воздуха и, как следствие, к снижению давления масла в системе, их окончательное крепление следует про­изводить только после установки насоса. Затяжку болтов на флан­цах нагнетающих трубок нужно производить поочередно на обоих фланцах в несколько приемов. Перед окончательной затяжкой бол­тов крепления всасывающей трубки к насосу ее надо, перемещая вверх, прижать к специальному кронштейну, затем затянуть болты и скобой прикрепить к кронштейну.

Масляный насос ЯМЗ-238 – Грузовые автомобили и спецтехника

Разборка масляного насоса ЯМЗ-238

Зажать в тисках корпус масляного насоса за поверхности, предварительно установив на губки тисков защитные пластины, чтобы не повредить корпус насоса.

Отвернуть упорный фланец и снять его (S=46). Фланец имеет левую резьбу, и отворачивать его необходимо в направлении стрелки.

Снять промежуточную шестерню.

С помощью съемника спрессовать шестерню привода масляного насоса и вынуть шпонку. При необходимости, зачистить кромки шпоночного паза.

Отвернуть болты крепления оси промежуточной шестерни и снять ее (S=17).

Отвернуть болты крепления и крышку корпуса масляного насоса со втулками в сборе. Вынуть из корпуса масляного насоса вал-шестерню ведущую и вал-шестерню ведомую.

Подразобрать редукционный клапан, для чего вывернуть пробку (S=32) и вынуть из корпуса шайбу, пружину, клапан, прокладку.

Сборка масляного насоса ЯМЗ-238 Д, ДЕ, АК, М2, Б, НД

Рис. 7 – Клапан редукционный

1–корпус; 2–клапан; 3–пружина; 4–пробка; 5–прокладка; 6–шайба.

Подсобрать редукционный клапан (рисунок 7), для чего вставить в корпус, пружину, клапан, шайбы, установить прокладку и завернуть пробку.

Начало открытия клапана поз. 2 должно происходить при давлении масла в полости А 7+1,0 кгс/см2. Регулировку обеспечить установкой необходимого количества шайб поз. 6. Затяжку пробки поз. 4 производить с Мкр= 70-80 Нм (7,0-8,0 кг/см).

Вставить в корпус масляного насоса вал-шестерню ведомую, установить крышку корпуса масляного насоса со втулками в сборе, завернуть болты крепления (S=12).

Установить ось промежуточной шестерни на корпус и закрепить ее болтами (S=17).

Вставить шпонку и напрессовать шестерню привода масляного насоса ЯМЗ-238ДЕ2, 238Б, 238ДЕ.

Надеть промежуточную шестерню (рисунок 16 поз. 1) на ось. Ввернуть упорный фланец в промежуточную шестерню. Фланец имеет левую резьбу, и заворачивать её необходимо справа налево (S=46).

При сборке должны соблюдаться следующие требования:

— Сборочную единицу фланец упорный установить на герметик УГ-9 ТУ 6–01–1326–86.

— Герметик в количестве 0,15-0,25 г. наносить на заходную часть резьбы оси промежуточной шестерни привода.

— Допускается применять герметик УГ-6 ТУ 6 – 01 – 1285 – 84.

Сборка масляного насоса ЯМЗ-238 Д, ДЕ, АК, М2, Б, НД с трубками

Смазать кончики болтов (М8, 206513-П2, 2 шт.) крепления чашки заборника (238Ф-1011300-А) герметиком, установить в отверстие чашки заборника и завернуть на 2-3 витка резьбы в отверстия фланца трубы всасывающей (238Ф-1011400-Г) от руки. Завернуть окончательно (S =12).

Собрать болты (М8, 201458-П29, 2 шт.) крепления трубки всасывающей с заборником в сборе (238-1011398-В2) с шайбами (8, 252135-П2, 2 шт.), установить болты в отверстия фланца трубки всасывающей с заборником, установить на болты прокладку (236-1011296), установить трубку, завернуть болты на 3-4 витка резьбы от руки.

Установить в отверстия редукционного клапана (238Б-1011048, 1 шт. ) болты (М8, 200274-П29, 2 шт.) с шайбами пружинными (8, 252135-П2, 2 шт.), установить на болты прокладку (236-1011126, 1 шт.) и трубу отводящую (238Б1011350-Б) к масляному насосу, ввернуть болты крепления на 2-3 витка резьбы от руки.

Установить сетку заборника и закрепить её в чашке заборника крючком (204А-1011318-Б).

Установка насоса масляного ЯМЗ-238ДЕ2, 238НД5, 238АК

Собрать болты крепления (М10, 310254-П2, 2 шт.) масляного насоса с шайбами (10, 252136-П2, 2 шт.), установить болты в крепёжные отверстия масляного насоса, установить 1-2 регулировочные прокладки (236-1011380, 2 шт.) на штифты масляного насоса, завернуть болты в блок на 2-3 витка от руки.

Допускается устанавливать не более 2-х регулировочных прокладок между корпусом насоса и крышкой коренного подшипника коленчатого вала. Завернуть болты крепления масляного насоса окончательно с Мкр = 90-100 Нм (9-10 кг/см) (S = 14).

Повернуть окружной зазор в зацеплении шестерни вала коленчатого с промежуточной шестерней масляного насоса 238ДЕ2, 238НД5, 238АК в трех точках при рабочем положении двигателя.

Зазор должен быть в пределах 0,25-0,37 мм. Допускается производить проверку зазора в вертикальном положении двигателя, зазор при этом должен быть 0,22-0,38 мм. Зазор менее 0,25 мм и более 0,37 мм необходимо регулировать изменением количества пластин.

Завернуть штуцер (К 1/4″) в блок на 2-3 нитки от руки.

Завернуть последовательно болты (314681-П29) крепления трубки всасывающей с заборником и трубки отводящей окончательно (S=12).

Подсоединить трубку соединительную дифференциального клапана (238Б-1011098, 1 шт.) к штуцеруклапана (314681-П29) предварительно вручную с помощью болта (М14, 310096-П2, 1 шт.) и шайб (312326-П34, 2 шт.).

Установить трубку отводящую до упора в отверстия фланца и дифференциального клапана, предварительно проверив наличие уплотнительных колец в клапане фланце.

Собрать болты (М8, 200270-П2, 2 шт.) крепления клапана с шайбами (252135-П2, 2 шт.), установить болты в отверстие клапана, ввернуть болты через прокладку (236-1011358-А) в блок на 2-3 нитки резьбы от руки.

Вставить в отверстия фланца болты (М8, 200270-П2, 2 шт.) с пружинными шайбами (252135-П2, 2 шт.), установить фланец на блок цилиндров 238ДЕ2, 238Б, 238ДЕ, подложив прокладку (236-1011358-А), ввернуть в отверстия блока болты вручную.

Завернуть болты крепления фланца и дифференциального клапана в блок окончательно (S=12).

Завернуть штуцер в блок окончательно (S=19).

Установить на болт (М14, 310096-П2, 1 шт.) уплотнительную шайбу (312236-П34, 1 шт.), вставить болт в отверстие соединительной трубы, установить на болт уплотнительную шайбу (312236-П34, 1 шт.) и ввернуть вручную в штуцер.

Завернуть болты крепления соединительной трубы окончательно.

Провернуть вал коленчатый для проверки отсутствия задевания крышки шатуна о трубку.

Технические характеристики двигателя ЯМЗ-238, характеристики, масло, производительность

Двигатель ЯМЗ-238 заслужил репутацию очень надежного и неприхотливого в эксплуатации, благодаря чему запущенный в серию в начале 60-х двигатель продолжает выпускаться на мощностях Ярославского моторного завода и по сей день.

Современные модели ЯМЗ 238 соответствуют всем международным стандартам качества и европейским экологическим нормам, а его стоимость в несколько раз ниже, чем у зарубежных конкурентов с аналогичными техническими характеристиками. Двигатель предназначен для большегрузных автомобилей «МАЗ», «КрАЗ», «Урал»; тракторы «Кировец» и «ЧТЗ»; комбайны «Дон» и «Полесье»; другое специальное оборудование. Он имеет хорошую топливную экономичность, эффективность и производительность.

Технические характеристики

Производитель Открытое акционерное общество «Автодизель», Ярославский моторный завод
Также называется 238
Годы выпуска 1962
Блок цилиндров из сплава чугун
Тип двигателя дизель
Конфигурация В
Количество цилиндров 8
Клапанов на цилиндр 2
Ход поршня, мм 140
Диаметр цилиндра, мм 130
Степень сжатия 16,5
Рабочий объем, см3 14866
Выходная мощность, л. с. 235/1700
240/2100
250/1900
280/2100
290/2000
300/1900
320/2100
330/2000
330/2100
330/2100
Крутящий момент, Нм/об/мин 1108/1300
882/1500
1108/1300
1029/1500
1128/1400
1280/1300
1117.
Порядок стрельбы 1-5-4-2-6-3-7-8
Евро стандарты Евро 0
Евро 1
Евро 2
Турбокомпрессор К27-49
К36-87
турбонагнетатель 11
турбокомпрессор 122
Масса, кг 1075 (ЯМЗ-238М2)
Расход топлива при скорости 60 км/ч, л/100 км (для Урал 4320) 38
Расход масла, % к расходу топлива 0,5
0,2 (Евро 2)
Рекомендуемое моторное масло:
-лето
-зима (менее +5°С)
М-10-Г2к
М-8-Г2к
Емкость моторного масла, л 29(атмосферный)
32 (с турбонаддувом)
Интервал замены масла, часов 500
1000 (Евро-2)
Размеры, мм:
— длина
— ширина
— высота
(ЯМЗ-238Б)
1315
1045
1070
Ресурс двигателя
— официальные данные, часов
— фактические, тыс. км
8 000
800+

Блок цилиндров ЯМЗ-238

Блок цилиндров отлит из низколегированного серого чугуна. Служит основой для установки всех деталей и узлов двигателя. V-образный блок с углом развала 90º. Правый ряд цилиндров смещен относительно левого вперед на 35 мм, что обусловлено установкой по 2 шатуна на каждую шатунную шейку коленчатого вала. Каждое седло цилиндра имеет по 2 соосных цилиндрических отверстия, выполненных в верхней и нижней пластинах блока, по которым центрируется гильза цилиндра, в верхней пластине имеется кольцевая проточка для буртика гильзы.

Головка блока цилиндров ЯМЗ-238

Головка блока цилиндров изготовлена ​​из низколегированного серого чугуна и крепится к блоку шпильками, ввернутыми в блок цилиндров. Шпильки изготовлены из хромоникелевой стали и подвергнуты термообработке. Для обеспечения отвода тепла головка блока цилиндров имеет полость жидкостного охлаждения, сообщающуюся с полостью блока. Для обеспечения подачи топлива к форсунке в боковой поверхности головки имеются отверстия для трубок. В головке блока цилиндров находятся клапаны с пружинами, коромысла, коромысла и форсунки.

Коленчатый вал ЯМЗ-238

Коленчатый вал изготовлен из стали, изготовленной методом горячей штамповки. Все поверхности вала азотированы, глубина азотированного слоя не менее 0,35 мм. Коленчатый вал имеет 5 коренных подшипников и 4 шатунные шейки. Шатуны устанавливаются на шатунные шейки (по 2 на каждую). Коренные и шатунные шейки во время работы смазываются маслом под давлением. Масло подается к коренным подшипникам, а затем по наклонным каналам к шатунным шейкам. В шатунных шейках имеются закрытые пробками внутренние полости, где масло подвергается дополнительной центробежной очистке.
