Содержание

10 профессиональных инструментов для укладки тротуарной плитки

Укладка брусчатки или тротуарной плитки на небольшой, в несколько десятков квадратных метров, площади – дело не слишком хитрое. Для этого достаточно аккуратности, навыков «мастеровитого хозяина» и простых инструментов. Укладка больших объемов, тем более систематическая, требует специального оборудования и отлаженной технологии. Разумеется, можно и квадратный километр замостить вручную, но вряд ли клиентов устроят сроки, а может быть и качество.

Минимальный набор инструментов

Штыковая и совковая лопаты, резиновая киянка, болгарка с отрезными дисками по бетону, ведра, емкость для замешивания раствора, шпатель и мастерок: это перечень инструментов строительных. Прежде чем пускать их в дело потребуются измерения и разметка, для чего нужны рулетка (метров 10 или больше), колышки и веревка, угольник, небольшой уровень  (40 см. будет достаточно), карандаш.

Если понаблюдать за тем, как работают профессиональные строители и чем их подход отличается от любительского, можно заметить, что уровень они применяют очень часто, не ленятся лишний раз проверить плоскость, а площадку размечают обстоятельно: не раз и не два перепроверяют длины сторон, проверяют диагонали, фиксируют измерения.

Точно мерить – отдельный навык, от него во многом зависит возможность избежать обидных переделок. Если вы сами впервые мостите свой дворик, обратите особое внимание на аккуратность измерений.

Болгарка – инструмент потенциально опасный не столько для рук, сколько для глаз, а при работе с плиткой – особенно. Даже простые пластмассовые очки предотвращают серьезные травмы глаз осколками камня. Обратите внимание на качество дисков. Что лучше – много дешевых или мало дорогих – дело хозяйское, но качество дисков тоже влияет на точность и качество реза.

Профессиональная укладка тротуарной плитки

Профессиональные инструменты для укладки плитки

Крупные компании обычно имеют такую технику в собственности, остальные берут в аренду.

1.  Виброплита. Ею трамбуют как грунт перед укладкой, так и уже уложенную плитку.  Взять ее в аренду можно на многих строительных рынках (обычно под значительный залог), но нужно не упустить из виду два ключевых параметра: глубину уплотнения и тип привода. Он может быть электрическим, дизельным, бензиновым. Подвести электричество можно не всюду и не всегда. Глубину уплотнения определяет назначение поверхности: пешеходная зона или же планируется заезд грузовых автомобилей.

2. Нож-гильотина. Им разделяют плитку на куски нужного размера. Конечно, это можно сделать и болгаркой, но дольше, требуется много дисков и придется часто их менять, много пыли и шума во время работы и необходимо электричество. Всего этого можно избежать, используя станок для колки.

Дизайн-проект мощения от Мегаполис Про в подарок

3. Бетономешалка. Бетон нужен для установки бордюров. При значительных объемах экономия времени будет очень заметной. Качество раствора тоже улучшается при механическом перемешивании, если речь идет о больших количествах.  Обычно можно взять в аренду на строительных рынках, главное не забыть вовремя и тщательно вымыть.

4.  Ручные захваты для бордюров. Казалось бы, можно и без них. Можно, но неудобно и опасно, особенно если бордюры массивные, плюс с этим инструментом возрастает точность установки.

5. Захваты для переноски плитки. С ними быстрей и меньше опасность повредить позвоночник. Есть захваты для одной плитки, позволяющие быстро и просто вытащить ее из уже замощенной поверхности или, напротив, установить на место.

Читайте также

6. Еще один способ серьезно ускорить дело – использовать измеритель-разметчик. Устройство простое и недорогое, позволяет точно размечать линейные размеры и углы, по сути дела просто копировать угол с мостимой поверхности на отдельную плитку.

7. Ручной планировщик – исключительно профессиональное устройство. Играет роль правила: сразу выравнивается большая площадь с хорошей точностью. Есть устройства на только колесах, есть движущиеся по направляющим рельсам. Применение их оправданно на значительных площадях, но и результаты будут впечатляющие. Среди советов по укладке встречается такой: не ходите сами по выровненной под мощение поверхности и проследите, чтобы этого не делали рабочие. Даже небольшое уплотнение, ямка или бугорок могут в дальнейшем повлиять на долговечность и устойчивость поверхности. Использование планировщиков исключает такое варварство, как наступание рабочего на выровненную песчаную поверхность.

8. Машина для затирки швов. Чтобы обеспечить прочность и длительную устойчивость покрытия нужно заполнить швы между плитками песком полностью, без пустот. Это желательно делать равномерно и мокрым песком. И то и другое обеспечивает машина для затирки, плюс скорость обработки поверхности, несравнимая с ручной работой. Существует множество таких устройств, различных по производительности, мощности и габаритам.

9. Вакуумные захваты могут быть для автономной работы, а могут и для использования с другой техникой. Легко и без повреждений с их помощью можно перенести даже плиты очень значительного формата.

10. Самоходные машины для укладки бетонных изделий.
Незаменимы для быстрого и аккуратного мощения больших площадей: производительность начинается с нескольких сотен квадратных метров мощения в день.

Читайте также

Чудо-машина для укладки тротуарной плитки (фото, видео)

Ни для кого не секрет, тротуарная плитка — прочный и долговечный материал для мощения. Единственный недостаток — довольно медленный и трудоемкий процесс укладки. Но машина Tiger-Stone, разработка инженеров голландской компании Vanku, в корне меняет представление об укладке тротуарной плитки.

Tiger-Stone — это платформа на гусеничном ходу, оснащенная широким наклонным полотном из металлических прутьев. Несколько человек, стоя на площадке (а не ползая на четвереньках, как при традиционном способе мощения), выкладывают из плитки необходимый рисунок. Запас материала загружается мини-погрузчиком в специальный бункер. По мере продвижения машины плитка под собственным весом плавно съезжает по полотну на подготовленное основание (забетонированное или утрамбованное).

С двух сторон поток ограничивают регулируемые боковые направляющие. Необходимая плотность кладки обеспечивается естественным путем — за счет тяжести плиток. Не отклоняться от намеченной траектории помогает специальный датчик, главное — ровно выложить первый метр.

Скорость движения машины не превышает 2 м/мин. В день можно вымостить около 300 м2 покрытия. Ширина дорожки, в зависимости от модификации машины, составляет 4, 5 или 6 м за один проход. Помимо плитки, с помощью Tiger-Stone можно укладывать и брусчатку.

Stroyka.by нашла предложение такой машины на одном из российских порталов по продаже спецтехники. За чудо инженерной мысли просят чуть меньше 100 тыс. евро.

Автор: Екатерина Кулабухова, Stroyka.by. Фото: tiger-stone.nl

Optimas – Машина для укладки плитки S19 PaveJet

Наша машина для укладки пликти PaveJet S19 разработана на опыте последних четырёх десятков лет. За счёт постоянного общения с нашими клиентами, мы знакомы с тербованиями как на больших так и на маленьких объектах.

Производство наших машин в основном осуществляется опираясь на желания и требования Заказчика, например: оснащение захвата, исполнение кабины или цвет окраски по желанию клиента сразу же вносятся в призводственный процесс и Вы получаете полностью готовую к работе машину.

Машина для укладки плитки Optimas  PaveJet S19 экстремально быстра и укладывает плитку просто и качественно за рекордное время – эффективность на весь рабочий день.

Не важно на маленьком объекте или на большом, манёвренность машины непревзойдённа за счёт двойной-ломаной рулевой системы в комбинации с гидравлическим манипулятором для захвата. Машина может работать, как в подземном гараже с ограничением высоты, так и брать плитку с двух стоящих друг на друге поддонах выосотой до 2,60 м. Слово “не возможно” не знакомо!

С этого момента Вы можете забыть про нехватку квалифицированных рабочих – Optimas  PaveJet S19 Ваш надёжный работник на долгое время.

Преимущества укладчика тротуарной плитки PaveJet S19:

Комфортабельная и просторная кабина с полным обзором на 360°. Крепление на резиновых подушках сокращают вибрацию и шумность. Открытый вид на край укладки позволяет оператору оставаться в удобном для него положении. Комфортное сиденье, рулевая колонка и педали регулируются индивидуально. Такие опции, как отопление, саунд-пакет, пневматическое сиденье с подогревом и многое другое дополняют рабочее место.

Простое управление за счёт серийной полуавтоматики для функций захвата (опция – полная автоматика). Независимая подвеска задней оси даёт высокую стабильность при максимальной маневренности.

Гидравлический захват – 100 % хватка при минемальном давлении. Шесть телескопок с гидравлическим цилиндром на каждой уверенно зажимают тротуарную плитку от 5 см толщиной. Также геометрическая погрешность и “умеренное” качество бетонных элементов не вызывают проблем. Бесступенчатая настройка захвата позволяет укладывать различные сорта плитки и работать с различными поддонами.

Быстрая гидравлика за счёт трёх гидронасосов. Отдельный насос на гидростатический привод гарантирует быструю езду, двойной насос в гидравлической системе позволет выполнять все функции захвата параллельно – экономия времени на каждом цикле.

Мощный двигатель – 4-цилиндровый двигатель (17,9 кВт / 25 лс)  имеет большой запас мощности и позволяет достигать максимальной производительности машины при 3/4 газа, что обеспечивает: долговечность, экономию топлива, меньше шума и вибрации.

Комбинированная двойная-ломанная рулевая система разработанная фирмой Optimas специально для укладки тротуарной плитки. Важные преимущества: резкие рулевые движения при быстрой езде не создают боковых усилий на плитку, возможность движения по свежеуложенной поверхности без последствий.

Высокая грузоподъёмность 700 кг – двухступечатая стрела с двумя гидр. цилиндрами, четыре опорные точки – высокая стабильность и долговечность при боковых нагрузках.

Полный привод – опционально возможен полый привод 4х4 с широкими балонами. Повышает проходимость при установки бордюрных блоков.

Современный дизайн – по желанию клиента возможна окраска машины в любой цвет. Заводской стандартный окрас – оранжевый RAL 2004

Комфортное обслуживание – все сервисные узлы свободно доступны. Центральная смазка подвески и рулевой системы.

Новинка: машина полностью на батареи с электрически приводом: -PaveJet-  S19E
Информация по  PaveJet S19E смотрите здесь.

Машина для укладки тротуарной плитки

Не так давно в нашей стране появилось в продаже универсальное высокотехнологичное оборудование — машина для укладки тротуарной плитки. С помощью такой машины можно произвести укладку плитки намного быстрее и дешевле.

Области применения машины

Автоматическая укладка тротуарной плитки используется в основном на больших участках, при помощи механического оборудования. Такие машины имеют высокую эффективность и соотносятся как работа 30 человек, а значит за время одной рабочей смены может быть уложено 300 – 1000 кв.м.

Областей применения машины для укладки плитки достаточно много: автостоянки, городские площади, территории заправочных комплексов, паркинги и некоторые другие дороги. Большим преимуществом является использование плитки, имеющей 6-14 см в толщину, поскольку в большинстве случаях тротуарная плитка замечательно заменяет асфальтовое покрытие, а она намного дешевле асфальта такой же толщины.

Такая укладка не используется в том случае, когда нужно выложить плитку на маленькой площади или в виде узора.

Процесс механизированной укладки

Машина подбирает тротуарную плитку, сложенную слоями в пакетах, довозит ее до непосредственного места работ и укладывает очень плотно друг к другу целыми рядами. В режиме укладки предварительно программируется ширина плиточного ряда. Участие людей в данном процессе минимально, что дает возможность выполнить работу в короткий срок при небольшом количестве рабочих. Такая машина ввиду своей многофункциональности позволяет адаптироваться к любому виду плитки.

Пример, как делается укладка плитки при помощи машины на видео ниже.

Особенности механизма

За счет некоторых конструктивных особенностей воздействие на свежеуложенную брусчатку минимизировано, благодаря чему плитка не сдвигается и не проседает. Разная ширина оси задних и передних колес снижает давление, к тому же механизм шасси продуман таким образом, что при резком повороте плитка не смещается и не повреждается.

Величина колес и значительный клиренс позволяют укладывать плитку даже не неровной местности. К плюсам данной машины можно отнести также наличие режима экономии топлива, при малых оборотах двигателя.

Боковой и основной зажимы гидравлического захвата функционируют в различных независимых режимах за счет 4-х ходового клапана. Боковые зажимы отвечают за точность примыкания плитки.

Центр тяжести, расположенный по центру машины, делает ее стабильно устойчивой в любом положении, даже во время подъема груза. Эргономика элементов управления, удобное сидение оператора, и плавная работа машины создают комфортность работы.

Машины для укладки тротуарной плитки на даче, во дворе для машины

Монтаж плиточного полотна – процесс длительный и кропотливый. И если при обустройстве небольшого участка, к примеру, частного двора, вполне можно обойтись с привлечением только ручного труда, то когда возникает необходимость в мощении территорий большой площади, приходится привлекать специализированную технику. Сравнительно недавно на рынке появились машины для укладки тротуарной плитки.

Это новейшее оборудование, значительно облегчающее труд укладчиков и ускорить процесс выполнения ими благоустройства. О том, что это за спецтехника, а также в каких случаях она незаменима, пойдет речь в нашем сегодняшнем разговоре.

В каких случаях необходимо применение машин

Тротуароукладчик, а именно так звучит второе название механизма, ставшего темой нашего разговора, незаменим, если необходимо как можно быстрее вымостить площадки огромной площади – проезды, автомобильные стоянки, аллеи и т.д. Устройства способны работать с любой брусчаткой, не зависимо от материала ее изготовления.

Машины, которые формируют сплошное полотно, или тротуароукладчики

Читайте также: Асфальтоукладчики — классификация и устройство

Технология укладки тротуарной плитки под машину подразумевает использование двух видов оборудования – т. н. тротуароукладчиков либо гидравлического захвата. Поговорим о каждом из них подробнее.

Итак, машина для мощения цельного полотна выполнена в виде полуавтоматического ТС на гусеницах. Она оснащена мощной гидравликой. Конструкция базируется на прочной надежной платформе, подразумевающей одновременную работу на ней трех специалистов. Техника предназначена для выполнения следующих операций:

  •  Укладка тротуара;
  •  чертеж тротуароукладчика;
  •  нанесение несложных узоров из тротуарных плиток;
  •  нанесение разметки на дорожное полотно;
  •  выполнение декоративных элементов.

Мощение плитки с привлечением тротуароукладчика осуществляется под управлением специальной программы, автоматически определяющей ширину ряда готового полотна и рисунка на нем. Для регулировки предусмотрены боковые направляющие. После выполнения подготовительных работ можно приступать к монтажу плитки. Она проходит в несколько этапов:

  •  формирование рисунка с привлечением ручного труда.
  •  Загрузка в приемник машины стройматериала, который упаковывается слоями.
  •  Платформа, которая установлена под требуемым углом, укладывает выбранный строительный материал.
  •  Под весом бруса слои, которые находятся снизу, вплотную прижимаются друг к другу.
  •  Устройство движется равномерно, что позволяет опускать плитку на поверхность как можно более аккуратно.

Плотность укладки полотна и его геометрические параметры регулируются специальными датчиками, помогающими следить за процессом и тщательно его контролировать.

Особенности тротуароукладчиков

На современном рынке представлены машиноукладчики от нескольких производителей. Наиболее широкое распространение получили механизмы от Minute Road, RoadPrinter и пр. Большинство из них функционирует на дизтопливе и оснащено моторами мощностью в 20 л.с., но существуют и электрические модели.

Топливный бак объемом около 20 л. Благодаря сравнительной бесшумности работы выполнять укладку можно даже ночью. Максимальная скорость движения агрегата – 20 км/час, грузоподъемность – 300 кг.

Спецтехника оборудована платформой с установленным на ней запасом плитки, которая оттуда поступает в загрузочный бункер. Ширина полотна регулируется, но максимум составляет 6 метров. Для устойчивости агрегата центр тяжести разместили посередине, ровность укладки контролируется датчиками.

Тротуароукладчик Minute Road 4.5M.

Укладка тротуарной плитки под машину часто выполняется с привлечением MinuteRoad 4.5M. Это устройство на гусеничном ходу, главная его часть – это наклонное полотно, которое практически вплотную подходит к обрабатываемой поверхности. По этому полотну в процессе движения техники поток соответствующим образом уложенной плитки плавно движется вниз.

Сложнее всего выложить на желобе первый метр полотна, после этого процесс укладки происходит автоматически и контролируется двумя рабочими, а также установленными «на борту» датчиками.

Продуктивность работы данной модели составляет 300 квадратных метров, ширина укладки варьируется от 2-х до 4,2 метров. Машина оснащена электромотором, она может работать от сети в 220 В или от генератора на 3 киловатта.

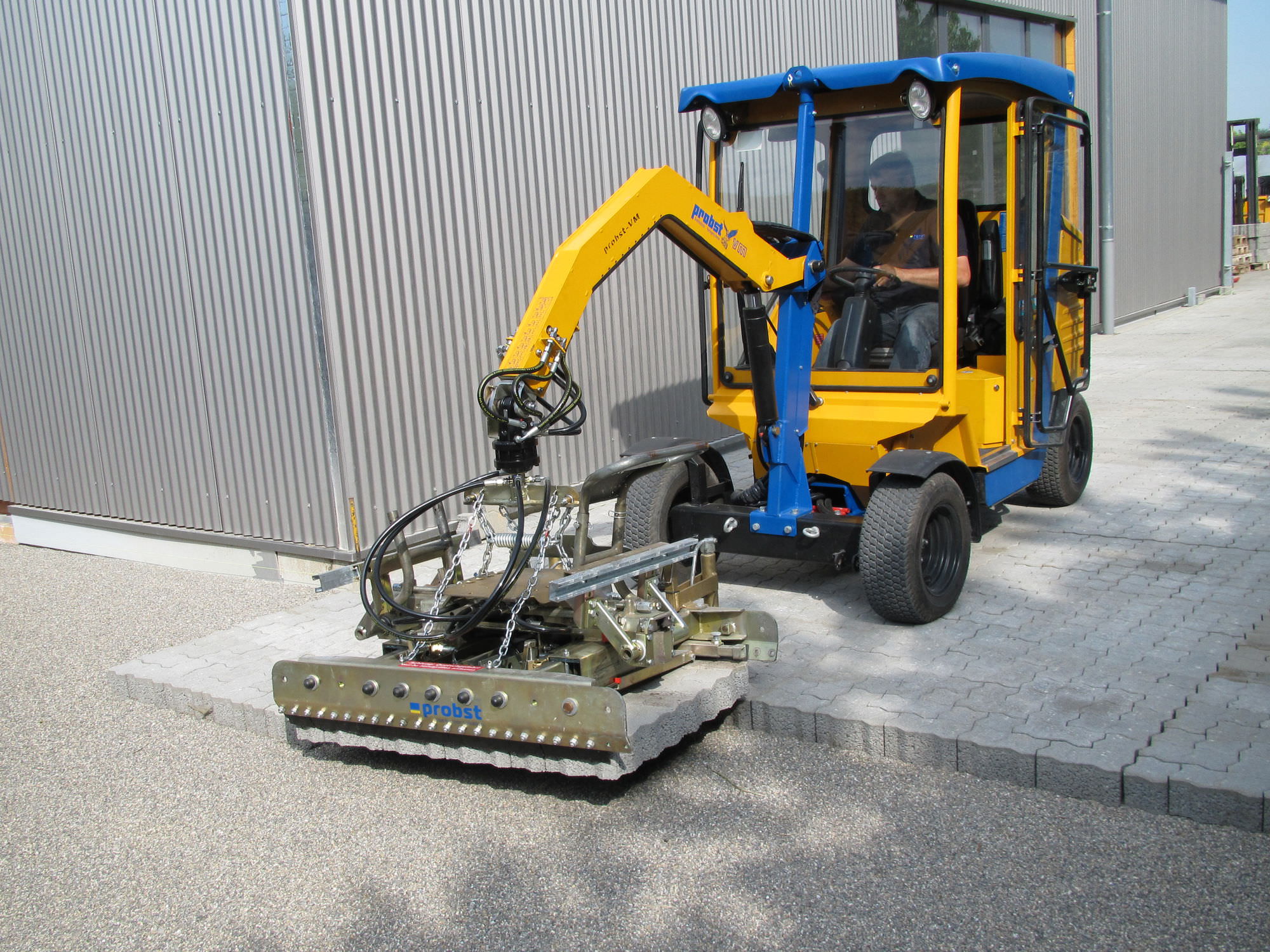

Манипуляторные машины или захват с гидравлической системой

Гидравлические захваты – это вторая разновидность оборудования, используемого для автоматизации процесса укладки тротуарной плитки. Они не столь функциональны, как тротуароукладчики, зато позволяют экономить силы во время подъема и перемещения бордюрных камней и брусчатки.

К примеру, захваты-транспортеры – это машины на 2-х колесах, которые передвигаются рабочим. Они захватывают строительный материал с помощью специальных зацепов, а затем перевозят его к месту монтажа. Сегодня в продаже можно найти и более мощные захваты, которые выполнены в виде навесных агрегатов для мини-погрузчиков.

Широкое распространение получили самоходные гидравлические захваты, оборудованные дизельным мотором и оснащенные застекленной кабиной с углом обзора в 360 градусов. Регулируемое рулевое колесо, педали и сиденье оператора обеспечивают максимально комфортные условия труда.

Подобные модели характеризуются высокой стабильностью работы, минимальным уровнем шума и вибраций благодаря наличию резиновых подушек, отличной маневренности и способности перемещаться по уже уложенной плитке без малейшего риска ее повреждения.

Особенности использования укладчика с гидравлическим захватом

Тротуарная плитка, которая заранее была сложена в ряд, подхватывается рамкой-захватом и транспортируется к месту использования. Параметры ряда и, в частности, его ширина определяются и программируются заблаговременно. Устройство применимо для монтажа разных видов плитки толщиной от 5-ти до 16-ти см. В комплекте обычно поставляется додавливатель последнего ряда, благодаря которому швы получаются идеальными, стыки между ними отсутствуют.

Захват Hunklinger P01 profi

Это один из наиболее часто встречающихся захватов, нашедших широкое применение на территории РФ. Модель предназначена для использования в качестве навесного оборудования для экскаваторов грузоподъемностью от 1,5 т. и более. При собственной массе в 150 кг машина способна выдержать вес в 300 кг. Параметры рабочей зоны – 5,7-10 на 6-14 метров.

Плюсы и минусы автоматизированной укладки

Укладка плитки машинами по праву считается более профессиональной и качественной, чем ручная. И тротуароукладчики, и гидравлические захваты способны работать с материалом толщиной от 6-ти до 16-ти см, а значит, они представляют собой универсальные устройства.

Говоря о плюсах использования данного вида спецтехники, необходимо отметить исключение риска образования брака, а также:

  •  высокую производительность.
  •  Оперативность укладки, позволяющую за рабочий день уложить плиткой площадку площадью до 1 тыс. кв. м в зависимости от мощности конкретной модели.
  •  Существенную экономию трудозатрат и времени.
  •  Отличную маневренность и хорошую управляемость.
  •  Широкий функционал с массой дополнительных опций.

Что касается недостатков, они есть, и главный – это неспособность выкладывать полотна со сложными рисунками – с подобными задачами могут справиться только профессиональные плиточники с большим опытом работы.

Выводы

Привлечение машин для монтажа тротуарной плитки обеспечивает возможность механизации процесса, позволяет сократить временные затраты и упростить выполнение задачи. Покупка подобной спецтехники станет отличным решением для компаний, которые предоставляют услуги по профессиональному благоустройству территории, для строительных организаций, коммунальных предприятий соответствующей специализации и пр.

Машинная укладка тротуарной плитки

Поиск запроса “машины для укладки тротуарной плитки” по информационным материалам и форуму

21V Машина для укладки плитки Умная машина для установки плитки Подъемник плитки Перезаряжаемый вибратор для выравнивания плитки Присоска Электрический ручной станок для выравнивания плитки 5 скоростей

Машина специально разработана для более эффективной укладки плитки. Оснащенный мощной присоской, которая приводится в движение мощным двигателем, он может тянуть плитку от 30 до 200 см и вибрировать, чтобы выровнять плитку, что подходит для укладки плитки на пол и стены.

Функции:
Оснащенный мощной присоской диаметром 13 см, приводимой в движение мощным двигателем, он может обеспечивать равномерное всасывание, эффективно поднимать и перемещать плитки.
Поднимите рычаг управления присоской в крайнее верхнее положение и нажмите фиксирующий болт, затем вы можете отпустить руку, и присоска будет продолжать рисовать плитки, что особенно удобно для больших и трудоемких проектов.
Одна кнопка для включения машины и пять регулируемых скоростей вибрации, вы можете переключать скорость в соответствии с размером плитки.
С пузырьковым уровнем наверху, чтобы избежать ручных измерений.
Батарея большой емкости в комплекте обеспечивает долгое время работы и устраняет необходимость частой зарядки.
Высокая частота до 21000 об / мин, он может вытягивать плитку от 30 до 200 см и вибрировать, чтобы выровнять плитку, подходит для укладки плитки на пол и стены.

Характеристики:
Материал: АБС-пластик
Тип штекера: ЕС / США / Великобритания / Австралия (опционально)
Емкость аккумулятора: 1500 мАч / 18 В
Частота вибрации: 21000 об / мин
Применимая плитка: 30-200 см
Диаметр присоски: 13 см
Вес изделия: 1435 г / 50,61 унции
Вес упаковки: 1500 г / 52,91 унции
Размер упаковки: 37 * 19 * 13,5 см / 14,56 * 7,48 * 5,31 дюйма

Товарная накладная:
1 * плиточная машина
1 * адаптер питания
1 * аккумулятор
1 * Руководство пользователя (на английском языке)

Укладка тротуарной плитки под автомобиль по технологии

Люди, обустраивающие загородный дом или дачу, сталкиваются с задачей облицовки плиткой дорожек и площадок, рассчитанных не только на движение пешеходов, но и на проезд легкового автотранспорта.


Способы укладки тротуарной плитки под автомобиль

Такие проезды и площадки должны обладать следующими характеристиками:

  • Ровность.
  • Прочность.
  • Долговечность.
  • Функциональность.
  • Эстетичность.

Поэтому правильно выбрать технологию обустройства таких поверхностей непросто. Одним из вариантов может быть укладка плитки под автомобиль на основание, выполненное с учётом предстоящих эксплуатационных нагрузок. При выборе вида тротуарной плитки правильно будет отдать предпочтение брусчатке. Весь комплекс работ по данной технологии разделим на этапы:

А. Подготовка основания:

  1. Планировка и разметка.
  2. Выемка грунта.
  3. Насыпка и утрамбовка щебневой подушки.
  4. Монтаж бордюров.
  5. Армирование и подготовительная стяжка.

Б. Укладка брусчатки и заделка швов.

Подготовка прочного основания – залог успеха

Выполнение работ начинается с обследования территории, на которой будут производиться работы, и освобождения будущей стройплощадки от всего лишнего. Затем нужно приступить к разметке дорожек и площадок, после чего определиться, по каким из них будет двигаться автотранспорт.

Участки территории, на которых намечается сооружение проездов и площадок, должны быть предварительно спланированы. Если площади обустройства значительны, то целесообразно привлечь для выполнения земляных работ трактор, который одновременно произведёт и срезку верхнего слоя грунта толщиной 30-35 см.

Утрамбовка тротуарной плитки проводится только по сухой поверхности

При разметке для обозначения границ дорожек и площадок удобно использовать деревянные колышки, вбитые с шагом в 3 м на прямых участках и с шагом в 1 м на поворотах, в которые сверху вбиты мелкие гвозди для натяжки контрольного шнура.

Дорожки, рассчитанные на проезд легковой автомашины, должны быть в ширину не менее 2,2 м, чтобы можно было безопасно разминуться с пешеходом. Эту цифру нужно увязать ещё и с размером тротуарной плитки, которую планируют стелить.

Желательно, чтобы ширина проезда была кратна размерам брусчатки, что позволит меньше её подрезать. Если на таких дорожках планируется сделать поворот, то радиус кривизны поворота для легковой машины должен быть 6-7 м.

После того как верхний слой грунта снят, следует произвести выравнивание и утрамбовку. Утрамбовку незначительных площадей можно произвести вручную куском бревна подходящих размеров с прибитым поперёк его среза бруском в качестве ручек. Если же трамбовать нужно большую площадь, то целесообразно использовать электрическую виброплиту. Утрамбованные поверхности нужно залить водой. Такая технология утрамбовки обеспечивает дополнительную усадку основания.

Затем подготавливаемую поверхность нужно покрыть слоем щебня фракции 20-40 мм толщиной 15-20 см, разровнять с учётом будущего уклона и также утрамбовать. Вместо щебня при наличии можно использовать битый кирпич подходящей по размеру фракции.

Монтаж бордюров

После окончания утрамбовки нужно приступить к монтажу бордюров (дорожного камня). На проездах и площадках, где будет двигаться транспорт, бордюр должен быть хорошо закреплён во избежание повреждений при случайном наезде автомобиля. Важно! Возвышение бордюра над уровнем тротуарной плитки должно быть не более 14 см, чтобы дорожный камень не мог повредить бампер легкового автомобиля.

Укладка бордюров производится по обеим сторонам проездов и периметру площадок. Из соображений экономичности целесообразно выбрать бетонное изделие размерами 100х30х15 см (длина, высота, ширина), вес которого составляет 100 кг и позволяет производить его монтаж силами двух работников. Потребность в бордюрном камне равна размеру периметра площадок и удвоенной длине проездов в метрах.


Варианты ограждения тротуара

Бордюр монтируется на бетонное основание. Бетон готовят из смеси цемента, песка и щебня в пропорциях 1:3:5. В месте укладки бордюра мастерком разгребается щебень, кладётся слой бетона толщиной 3-5 см, и камень устанавливается на оставшуюся щебневую подушку. Бордюр не должен возвышаться над обочиной более чем на 5 см. Затем его следует выровнять по контрольному шнуру на колышках, после чего разровнять вокруг щебень.

Таким же способом производится укладка следующего камня, но между бордюрами следует оставлять зазор 5-10 мм для заполнения его впоследствии цементно-песчаным раствором. При этом нужно обеспечить уклон бордюров величиной 3-5% в сторону, противоположную имеющимся строениям. На поворотах дорожек нужно гриндером с диском, предназначенным для резки камня, разрезать бордюр на 4 части и для формирования дуги использовать эти четверти, оставляя между ними зазор той же величины.

Подготовительная бетонная стяжка

После окончания укладки бордюров нужно приступить к сооружению подготовительной бетонной стяжки, поверхность которой обозначит профиль будущего покрытия из тротуарной плитки. Бетон готовят из смеси цемента, песка и щебня фракции 10-20 мм в пропорции 1:3:5. Толщина стяжки должна составлять 5 см вместе с проникновением в щебневую подготовку.

Перед укладкой бетона на проезды, нужно решить, какого профиля будет покрытие, плоское или выпуклое. Дорожки с выпуклым поперечным сечением выдерживают большие нагрузки. Если принято решение обустроить проезды выпуклого профиля, то поперечный уклон покрытия в обе стороны от середины должен составлять 2-3 см на метр ширины, то есть 2-3%. Исходя из этого, подготовительная стяжка должна обозначить черновой вариант профиля настила из брусчатки, то есть иметь поперечную выпуклость.

Бетонная стяжка – одно из самых популярных оснований

Стяжку на площадках также следует выполнить с уклоном, направленным в сторону, противоположную имеющимся строениям. Но плоские по профилю и большие по размеру поверхности площадок для стоянки перед устройством стяжки нужно армировать. Предварительно необходимо решить, какую арматуру использовать.

Правильным выбором варианта армирования будет установка сетки из арматуры диаметром 8 мм, изготовленной из стеклопластика. Размеры ячейки арматурной сетки должны быть 10-12 см. Арматура из стеклопластика вяжется пластмассовыми хомутами с последующей обрезкой лишних концов или обычной вязальной проволокой. Сетка кладётся на утрамбованный щебень, и поверх её устраивается выравнивающая стяжка.

Через сутки после устройства стяжки, если температура воздуха выше +25 градусов, стяжку следует 2-3 раза в день поливать водой. Через неделю, когда стяжка наберёт приблизительно 70% прочности, можно приступать к укладке брусчатки.

Укладка брусчатки

Потребность в тротуарной плитке рассчитывается умножением площади обустраиваемой поверхности на 1,1. Толщина брусчатки под покрытие проездов для автомобиля не должна быть меньше 6 мм, при этом предпочтение лучше отдать малому или среднему формату брусчатки из-за их более высоких прочностных характеристик. Форма и цвет плитки выбираются индивидуально.


Тротуарная плитка, изготовленная из бетона с добавлением красителя, останется цветной на всё время эксплуатации. А краска, нанесённая на брусчатку только снаружи на одну из сторон, со временем сотрется.

Однако следует знать, что избыток добавленного в бетон красителя понижает прочность бетона. Поэтому не следует приобретать плитку ярких сочных цветов. Кроме того, поверхность плитки на изломе должна быть однородна как по фактуре, так и по цвету.

Укладку брусчатки нужно производить на цементно-песчаный раствор, приготовленный в пропорции 1:3. Такой раствор обеспечит надёжное сцепление с подготовительной стяжкой и прочную фиксацию брусчатки. Поверхность выравнивающей стяжки перед укладкой брусчатки нужно вымести, а затем смочить. Раствор толщиной слоя в 3 см наносится на стяжку, на него кладётся плитка и резиновой киянкой утапливается и выравнивается до нужного положения.

Тротуарная плитка и брусчатка – это отличные материалы, с помощью которых можно уложить разнообразные дорожки

Между отдельными плитками нужно оставлять фиксированный зазор величиной 3-5 мм. Ровность укладки брусчатки, а также выдержку необходимого уклона нужно периодически проверять прямой рейкой длиной 2 м или путём натягивания шнура вдоль поверхности.

Отклонения от прямой линии не должны превышать 5 мм. При необходимости подгонки в местах примыкания к бордюрам тротуарную плитку подрезают гриндером с диском, рассчитанным на резку камня. Выпуклый поперечный профиль проездов нужно контролировать лекалом, изготовленным из доски необходимой длины.

Заделка швов

После окончания укладки тротуарной плитки нужно дать раствору 3 дня для отвердения. Затем нужно приготовить цементно-песчаный раствор в пропорции 1:3 и заполнить стыки бордюров и брусчатки с бордюрным камнем. Ещё через сутки нужно приготовить сухой раствор такой же пропорции. Высыпав одно ведро этого раствора на уложенную брусчатку, нужно веником мести его в сторону уклона до тех пор, пока весь раствор не окажется в швах.

Заделка швов плитки необходима для того чтобы изделие прослужило долго

Процедуру укладки сухого раствора в швы проводить до полного заполнения всех швов брусчатки. Затем водой из лейки полить обустроенные поверхности, чтобы смочить сухой раствор в швах, после чего дать ему сутки для отвердения. Через сутки после отвердения и усадки нужно добавить в швы сухой раствор тем же способом, но не допустить заполнения швов заподлицо с плиткой. Швы должны быть чётко обозначены. Твердение этого раствора в швах произойдёт за счёт влажности нижних слоёв поверхности.

Проезд автомобиля по новой брусчатке следует разрешить через месяц после укладки, когда цементный раствор основания наберёт 100% своей прочности. Тротуарная плитка, уложенная по такой технологии, не проседает от размывания основания дождём или грунтовыми водами, выдерживает нагрузки от движения по ней легкового автомобиля, легко моется и не требует текущего ремонта.

–>

Автономная машина для укладки плитки от Яна Дансеро на Coroflot.com

  • Конструктор-механик

    Металлургический завод Эндрю Т. Кроуфорда

    Атланта, Джорджия

    Январь 2019 г. – настоящее время (3 года 2 месяца)

    * Использовал Solidworks, AutoCAD, Rhino и NX для разработки индивидуальных проектов металлоконструкций от начала до рабочих чертежей * Реструктуризация и оптимизация управления проектами компании и взаимодействия с клиентами * Разработано более 100 отдельных проектов, начиная от 100-кратного размера монопольного линкора, домашняя мебель, автобусные остановки, которые будут использоваться в Афинах, до выставки художественного музея UGA. * Следил за своим боссом, выпускником Школы дизайна Род-Айленда, и получил инструкции по эстетическому дизайну. и обработка компонентов * Начало использования 3D-печати для выпуска более широкого ассортимента продукции для клиентов

  • Стажер-механик

    Системы жалюзи Dometic для США

    Манчестер, VT

    Декабрь 2018 г. – Январь 2019 г. (1 месяц)

    * Организованное помещение для повышения эффективности * Оцифрованные слепые и листовые выкройки на заказ

  • Стажер-механик

    Концепции NREC

    Уайлдер, ВТ

    май 2016 г. – февраль 2018 г. (1 год 9 месяцев)

    * Использовал Solidworks и AutoCAD для разработки проектов * Поддерживал инженеров-механиков и руководил обработкой / проектированием моих собственных проектов * Установил электрические блоки, сделал P & ID, обновил все лабораторное оборудование с электрическими и механическими усовершенствованиями * Этап 2 проектирования для водопропускной турбины генератор * Разработанный, обработанный и испытанный гистерезис пружин Бельвиля для использования в клапане регулирования топлива горного двигателя

  • Летний стажер по гражданскому строительству

    Транспортный отдел штата Вермонт

    Ратленд, ВТ

    июнь 2015 г. – август 2015 г. (2 месяца)

    * Наблюдение за инженерами-строителями и инспектирование строительных площадок в качестве контроля качества * Интерпретация планов проектирования и обеспечение их правильного выполнения строительными бригадами * Навязывание процедур руководителям бригад и предложение решений по поступающим вопросам

  • Портативный вибратор для плитки 3000 мАч 100×100 см Станок для укладки штукатурки Инструмент для укладки плитки 1.5А с батареей

    При заказе на RenhotecIC.com вы получите электронное письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлена ​​электронная почта с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе в процессе оформления заказа.

    Общее время, необходимое для получения вашего заказа, показано ниже:

    Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам. Общее время доставки делится на время обработки и время доставки.

    Время обработки: Время, необходимое для подготовки ваших товаров к отправке с нашего склада. Это включает в себя подготовку ваших товаров, проверку качества и упаковку для отправки.

    Время доставки: Время, необходимое для доставки вашего товара с нашего склада до места назначения.

    Доставка с вашего местного склада значительно быстрее. Может взиматься дополнительная плата.

    Кроме того, вы можете выбрать предпочтительный способ доставки при оформлении заказа, разные способы доставки будут иметь разные тарифы и время доставки.Детали см. Пожалуйста, обратитесь к следующим:

    Times
    плоская доставка (продвижение)
    $ 10
    Около 5-30 дней по всему миру
    Стандартный экспресс (1,0 кг)
    В зависимости от веса
    Около 5–15 дней по всему миру
    Priority Express0 кг)
    В зависимости от веса
    Около 3-7 дней по всему миру

    Кроме того, время доставки зависит от того, где вы находитесь, выбранного вами способа доставки и откуда пришла ваша посылка. Мы будем держать вас в курсе любых проблем здесь, чтобы помочь вам получить ваш заказ как можно скорее.

    Если вы хотите узнать больше информации, пожалуйста, свяжитесь со службой поддержки с помощью контактной формы или [email protected] Мы решим вашу проблему как можно скорее.Наслаждайтесь покупками!

    Автоматический выравниватель плиточника Вибратор Аккумуляторная плитка Пол Штукатурка Укладочная машина Многофункциональные инструменты

    Описание продукта

    Характеристика:

    1. Резиновая присоска имеет диаметр 13,5 см и может поглощать до 100 кг веса, подходит для 30/60/80/100 плиток.
    2. Литиевая батарея 12 В 1500 мАч обеспечивает стабильное и стабильное питание и более долговечна.
    3. Интенсивность вибрации регулируется в 6 ступеней, а частоту вибрации можно регулировать в зависимости от размера кирпичной массы и толщины штукатурки.
    4. Двигатель сильного землетрясения имеет частоту 12000 (об/мин). Высокоскоростной двигатель и корпус имеют большую толщину и создают вибрационный шум. Мы добавляем мягкую резиновую прокладку между двигателем и корпусом, чтобы избежать вторичного шума, вызванного вибрацией.
    5. Водонепроницаемая конструкция головки машины позволяет не беспокоиться о попадании воды в двигатель машины при укладке плитки, что значительно увеличивает срок службы.
    6. Нескользящая ручка из мягкой резины больше подходит для ладони, уменьшая нагрузку на запястье даже при длительном удержании.

    Технические характеристики:

    Наименование: Аккумуляторная плиточная машина
    Модель: NL80-1/2
    Применимые плитки: 30-100 см
    Адсорбционная способность: <=100 кг
    Рабочее напряжение: 12 В
    Частота вибрации: 12000 об/мин
    Выпускной фильтр: фильтр EPA10
    Тип питания: мощность зарядки
    Вес: 3 кг

    В комплект поставки входят:

    1 плиткорез
    1 зарядное устройство
    1 руководство на английском языке

    Детали Фото:

    Подробнее Фото:









    Дополнительная информация

    При заказе у Alexnld. com, вы получите подтверждение по электронной почте. Как только ваш заказ будет отправлен, вам будет отправлена ​​электронная почта с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе в процессе оформления заказа. Alexnld.com предлагает 3 различных способа международной доставки: Авиапочта, Заказная Авиапочта и Служба ускоренной доставки. Сроки доставки указаны ниже:

    .
    Авиапочта и зарегистрированная авиапочта Район Время
    США, Канада 10-25 рабочих дней
    Австралия, Новая Зеландия, Сингапур 10-25 рабочих дней
    Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария 10-25 рабочих дней
    Италия, Бразилия, Россия 10-45 рабочих дней
    Другие страны 10-35 рабочих дней
    Ускоренная доставка 7-15 рабочих дней по всему миру

    Мы принимаем оплату через PayPal,и с помощью кредитной карты.

    Оплата с помощью PayPal / кредитной карты –

    ПРИМЕЧАНИЕ. Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.

    1) Войдите в свою учетную запись или используйте кредитную карту Express.

    2) Введите данные своей карты, заказ будет отправлен на ваш адрес PayPal. и нажмите Отправить.

    3) Ваш платеж будет обработан, и квитанция будет отправлена ​​на ваш почтовый ящик.

    Отказ от ответственности: это отзывы пользователей.Результаты могут варьироваться от человека к человеку.

    Seite wurde nicht gefunden. – HEYST

    Seite wurde nicht gefunden. – ХЕЙСТ

    Не показывать файлы cookie на веб-сайте. Einige von ihnen sind essenziell, während andere uns helfen, diese Website und Ihre Erfahrung zu verbessern.

    Все активы

    Шпайхерн

    Абленен

    Individuelle Datenschutzeinstellungen

    Информация о файлах cookie Datenschutzerklärung Импрессум

    Datenschutzeinstellungen

    Он нашел Sie eine Übersicht über alle verwendeten Cookies. Sie können Ihre Einwilligung zu ganzen Kategorien geben oder sich weitere Informationen anzeigen lassen und so nur bestimmte Cookies auswählen.

    Имя Печенье Борлабс
    Анбитер Eigentümer dieser Веб-сайт
    Цвек Speichert die Einstellungen der Besucher, die in der Cookie Box от Borlabs Cookie ausgewählt wurden.
    Имя файла cookie borlabs-cookie
    Печенье Laufzeit 1 Яр

    16.8 В Беспроводная 3 Шестерни Профессиональная Машина Для Укладки Плитки Инструмент Для Укладки Плитки Керамическая Машина Электрический Вибратор для Пола Продажа

    Способы доставки

    Общее расчетное время, необходимое для получения вашего заказа, показано ниже:

    • Вы размещаете заказ
    • (время обработки)
    • Мы отправляем ваш заказ
    • (время доставки)
    • Доставка!

    Общее расчетное время доставки

    Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам. Общее время доставки делится на время обработки и время доставки.

    Время обработки: Время, необходимое для подготовки ваших товаров к отправке с нашего склада. Это включает в себя подготовку ваших товаров, проверку качества и упаковку для отправки.

    Время доставки: Время, необходимое для доставки вашего товара с нашего склада до места назначения.

    Рекомендуемые способы доставки для вашей страны/региона показаны ниже:

    Адрес доставки: Корабль из

    Этот склад не может доставлять товары к вам.

    Способ(ы) доставки Время доставки Информация об отслеживании

    Примечание:

    (1) Упомянутое выше время доставки относится к расчетному времени в рабочих днях, которое займет доставка после отправки заказа.

    (2) Рабочие дни не включают субботу/воскресенье и праздничные дни.

    (3) Эти оценки основаны на обычных обстоятельствах и не являются гарантией сроков доставки.

    (4) Мы не несем ответственности за сбои или задержки в доставке в результате каких-либо форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего непосредственного контроля.

    (5) Ускоренная доставка не может быть использована для адресов абонентских ящиков

    Предполагаемые налоги: Может применяться налог на товары и услуги (GST).

    Способы оплаты

    Мы поддерживаем следующие способы оплаты.Нажмите для получения дополнительной информации, если вы не знаете, как платить.

    * В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы убедиться, что ваши контактные данные верны. Пожалуйста, убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

    * Оплата в рассрочку (кредитной картой) или Boleto Bancário доступна только для заказов с адресом доставки в Бразилии.

    1000 Вт машина для керамической плитки вибратор для керамической плитки машина для укладки полов на присоске с 2 батареями Быстрая бесплатная доставка по всему миру

    Магазин не будет работать корректно в случае, если куки отключены.

    Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

    • Адсорбционная прочность: 40 кг
    • Диаметр присоски: 12 см/4,7 дюйма

    Особенности:

    • Подходит для настенной и мелкой напольной плитки: используется для перемещения и укладки напольной и настенной плитки, что значительно повышает эффективность работы.
    • Интеллектуальное управление частотой: многопозиционная регулировка
    • Сверхвысокая впитывающая способность: 40 кг сверхвысокой впитывающей способности, плитка легко клеится.
    • Вибрация одной кнопкой, равномерная сила: можно регулировать частоту вибрации в зависимости от размера кирпича, 6-ступенчатая регулировка, можно исправить положение кирпича и повысить эффективность.
    • Срок службы батареи: встроенная литиевая батарея емкостью 2500 мАч, быстрая зарядка, длительное время автономной работы.
    • Управление одной рукой: стабильная и безопасная работа облегчает вашу работу, подходит для инженерных бригад, а также подходит для домашнего использования.
    • Конструкция пружинного замка: удобная и легкая.

    Технические характеристики:

    • Мощность: 1000 Вт
    • Вход: 110 В/240 В, 50-60 Гц
    • Выход: 10,8–12,8 В
    • Емкость аккумулятора: 2500 мАч
    • Емкость литиевой батареи: 12VF
    • Время зарядки: 1-2 ч
    • Время работы: >8 часов
    • Частота вибрации: 12000 об/мин
    • Шестерни: 10-ШЕСТЕРН
    • Адсорбционная прочность: 40 кг
    • Диаметр присоски: 12 см/4. 7 дюймов
    • Подходящая плитка: 800×800 мм
    • Размер продукта: 12×32 см/4,7 “x 12,6”
    • Размер упаковки: 33x20x13 см/13″x7,9″x5,1″
    • Вес продукта: 1800 г
    • Материал головки машины: алюминиево-магниевый сплав, нержавеющая сталь
    • Использование: бригада ремонтников, декоративный проект
    • Применение: Настенная плитка

    Инструкции:

    • Перед использованием проверьте аккумулятор, чтобы убедиться, что он полностью заряжен;
    • Поверните переключатель инвертора влево до минимума, затем запустите машину, чтобы настроить ее на соответствующее состояние в соответствии с требованиями;
    • Установите машину на укладываемую плитку, возьмитесь за присоску и удерживайте плитку.Нажмите переключатель машины, чтобы начать работу, и мгновенно сгладьте выступающую часть плитки.
    • Во время работы обязательно держите присоску, чтобы работать с плиткой, не позволяйте машине работать на холостом ходу, не нажимайте переключатель во время процесса вставки, а ритм более благоприятен для укладки.

    Инструкции по зарядке:

    • После получения машины нажмите переключатель, чтобы настроить работу переключателя частоты. Если индикатор на машине не яркий, сначала зарядите его, а затем используйте в обычном режиме.Когда зарядное устройство подключено и заряжается, индикатор зарядки на зарядном устройстве загорится.
    • Этот продукт обычно заряжается в течение 3-4 часов, при полной самоостановке, а индикатор горит зеленым или не горит.
    • После того, как продукт полностью заряжен, он может работать более 8 часов, но, чтобы не повлиять на срок службы этого продукта, заряжайте его каждый день при обычном использовании.
    • При обычном использовании этого продукта его необходимо заряжать один раз в день, например, если он не заряжается один раз в месяц.

    В пакет включено:

    • 1 x Машина для укладки плитки
    • 2 батарейки
    • 1 зарядное устройство
    • 1 сумка для хранения
    • 1 x Руководство пользователя

    Авторские права © 2015-настоящее время Foxbuying. com. Все права защищены.

    Управление строительства и строительства

    Стойка министра

    Давайте привыкнем к роботам на стройках

    Сообщение в блоге министра Хоу Бун Вана о возможном появлении умных машин


    Одним из самых трудоемких процессов в строительстве является укладка плитки.

    Ежегодно здесь укладывают более 40 миллионов плиток в новостройках. Таким образом, существует большой потенциал для автоматизации процесса укладки плитки и повышения эффективности труда.

    Наши исследователи из Сингапурско-ETH Center Future Cities Laboratory (FCL) и ROB Technologies придумали и разработали роботизированный прототип для автоматической укладки плитки на пол. Это все еще на стадии исследования. Но если робот станет коммерчески доступным, по оценкам, робот-плиткоукладчик сможет укладывать плитку в два-три раза быстрее, чем плиточник-человек. Дополнительным преимуществом является то, что роботы могут обеспечивать высокую точность и постоянное качество.

    Такой робот сможет работать вместе с рабочими на стройплощадке и выполнять черную работу по укладке напольной плитки, в то время как рабочие сосредоточатся на работе с более высокой добавленной стоимостью, такой как повторная заливка и затирка плитки, а также резка плитки нестандартного размера по размеру. углы.

    Арифметика впечатляет. В то время как двум плиточникам требуется два рабочих дня, чтобы закончить трехкомнатную квартиру HDB, те же два плиточника за два рабочих дня могут сделать четыре таких квартиры, если им помогут четыре робота.Это четырехкратный скачок производительности!

    Как это работает: Роботизированный укладчик плитки сначала сканирует рабочую зону с помощью датчиков.

    Добавить комментарий
