Лазерные маркировочные машины Videojet 3140 высокой производительности с доставкой по РФ. Бесплатный подбор 8 800 234-33-04! Углекислотные лазерные машины Videojet 3140 мощностью 10 Вт обеспечивает такую же производительность, что и более мощные лазеры Videojet, но при этом его генератор подходит для среднескоростных линий.

Лазерная машина Videojet 3140 обеспечивает скорость печати до 2000 символов в секунду и работает на линиях со скоростью до 900 м/мин. Он подходит для нанесения как простой, так и сложной маркировки на различных материалах, в том числе на картоне, стекле, металле с цветным покрытием, бумажных этикетках, ПЭТ и других пластиковых поверхностях.

Лазерная маркировочная установка подходит для маркировки, когда требуется высокая скорость и отсуствие расходных материалов.

Оборудование поставляется с микропроцессорным контроллером, который позволяет менять данные маркировки.

Свяжитесь с нами по вопросам приобретения оборудования (звонок бесплатный) : 8-800-234-33-04

Узнать цену

• Характеристики
• Преимущества
• Области применения
• Документация
• Свяжитесь с нами

Характеристики

Спецификация	Значение
Лазерная трубка	Углекислотный лазер
Максимальная мощность	10 Вт
Охлаждение лазера	Охлаждение воздухом
Максимальная скорость печати	2000 символов в секунду
Максимальная скорость линии	900 м/мин
Класс защиты	IP54, 65
Выходной луч	Управляемый луч
Ресурс эксплуатации лазерной трубки	45 000 часов
Длина волны	10,6 мкм, 9,3 мкм
Фокусное расстояние	64–400 мм
Максимальная площадь поля маркировки	485 x 351 мм
Стандартный ввод-вывод	Внутренние контакты
Стандартный пользовательский интерфейс	Портативный
Опциональный пользовательский интерфейс	ПК, контроллер лазера CLARiTY™, TCS, Smart Graph Com
Кабель	Съемный, 3 варианта длины
Использование сжатого воздуха	Нет
Сертификация и разрешения на использование	CE, TÜV/NRTL, FCC Нормы (сертификат не требуется): ROHS, CDRH/FDA

Преимущества

Увеличение времени бесперебойной работы

• Максимальная производительность и увеличенный срок службы лазерной трубки (до 45 000 часов) благодаря оптимальной работе системы.
• Система воздушного охлаждения практически исключает необходимость в обслуживании лазерной маркировочной машины.
• Мастер настройки линии, доступный в опциональном контроллере с интерфейсом CLARITY, ускоряет смену продукции на линии, сводя к минимуму время запланированных простоев.

Гарантия производительности

• Самое большое поле маркировки в отрасли обеспечивает повышенную производительность для соответствующих применений (в т.ч. маркировку пластика).
• Диагностика на экране опционального контроллера с интерфейсом CLARITY позволяет отслеживать причины простоев лазерной системы и максимально быстро восстанавливать работоспособность линии.

Система защиты от ошибок оператора Code Assurance

• Опциональный контроллер с интерфейсом CLARITY имеет встроенное программное решение, которое помогает избежать ошибок, допускаемых операторами, и гарантирует правильную маркировку.
• Высококачественная нестираемая маркировка обеспечивает возможность отслеживать продукцию, а также защищать ее от подделок.
• Маркирующая головка для печати с высоким разрешением обеспечивает четкую маркировку постоянного качества.

Простота использования

• Самое гибкое интеграционное решение благодаря 32 стандартным вариантам доставки луча.
• Быстрая настройка и простая переустановка лазерного маркиратора с одной на другую линию с помощью съемного соединяющего кабеля, обеспечивающего его легкую прокладку на производстве и удобное подключение аксессуаров.
• 5 вариантов интерфейса, а также выбор сетевых подключений для соответствия вашим требованиям к рабочему процессу.

Области применения

Документация

Спецификации: Videojet 3140

Образцы маркировки

Брошюра о лазерных системах маркировки:

Устранение издержек ошибок в маркировке

Повышение производительности путем выбора оптимальной конфигурации углекислотного лазера

Свяжитесь с нами

Получите коммерческое предложение под ваши задачи по маркировке

Заполните эту форму.

Наши менеджеры свяжутся с вами в течение 20 минут

Остались вопросы? Получите консультацию эксперта.

По вопросам приобретения оборудования звоните (звонок бесплатный):
: 8-800-234-33-04
: [email protected]

Для сервисной поддержки или заказа расходных материалов звоните
: +7 (495) 231-70-90

---

Быстрые ссылки:
Международные представительства
Контакты в странах СНГ

Маркировочное оборудование, маркировочные машины

1. Общая информация

Маркировщик для заготовок подходит для маркировки горячих заготовок непрерывного литья (примерно 700°С) на холодильнике.
Планируется как конструкция поперечных салазок и может маркировать заготовки по одной с торцевой стороны.
Каждая маркировка может быть в 3 строчки, каждая строчка максимум с 10 знаками.

Маркировочные знаки: кириллица 32 буквы и арабские цифры от 0 до 9. Размер знаков: примерно 10 мм.
Весь процесс маркировки одной заготовки длится максимум одну минуту.

2. Технические данные

2.1. Материал – литая заготовка (непрерывное литье):

2.2. Маркировка

Время маркировки на заготовку (цикл),

От сигнала „Start” (старт) до „Kiihl frei” (отправка на охлаждение): макс. 1 мин на 30 знаков

2.3. Электротехнические данные

2.4. Данные по пневматике

3. Техническое описание

Маркировочная машина предназначена для маркировки торцевой поверхности горячих заготовок MHЛЗ.

Как только заготовка попадает из холодильника на промежуточный стол в положение штампа, а маркировочная машина получает от главного компьютера сигнал «Маркировать», то маркировочная головка на крестовом суппорте опускается к торцевой поверхности заготовки.

Если достигается правильная дистанция до поверхности маркировки, то суппорт останавливается и начинается процесс маркировки.

Единичными шагами продвигается маркировочная головка вдоль торцевой поверхности заготовки и выбивает соответствующую маркировку на заготовке. Маркировка может состоять из 3 строчек по 10 знаков (максимум).

Маркировочная головка укомплектована 32 буквами кириллицы и арабскими цифрами от 0 до 9.

Как только закончен процесс маркировки, то маркировочная головка уводится обратно в теплозащитную камеру, вне холодильника. Это положение также является положением для техобслуживания.

Общий цикл маркировки, на одну заготовку, длится примерно макс. 1 минуту при макс. 30 знаках.

4. Комплектность машины

Машина состоит в основном из:

1 шт. конструкция крестового суппорта

Из металлоконструкции, для поддержки маркировочной головки, оснащена всеми необходимыми приводами, концевыми выключателями, направляющими шинами и кабельными трассами для движения маркировочной головки.

1 шт. маркировочная головка

В усиленном исполнении, предназначается для маркировки торцевой поверхности горячих заготовок непрерывного литья. Маркировочная головка укомплектована значками 0-9 и 32 буквами кириллического алфавита.

1 комплект быстроизнашивающихся запчастей и расходных материалов (перечень уточняется при подписании договора)

1 шт. панель управления

В исполнении из нержавеющей стали, со всеми необходимыми элементами ввода и управления, датчиками и контрольными лампочками.

1 шт. шкаф управления

Оснащён всеми необходимыми картами ввода и вывода, электропитанием и управлением. Обмен данными между ПЛК и главным компьютером происходит через Ethernet или шину Profibus.

1 шт. пульт обслуживания

В непосредственной близости от маркировочной машины для испытаний и настройки, оснащен клавишами, выключателями и панелью.

1 комплект термозащиты

Для всей машины.

1 набор документов

Полный комплект, с инструкцией по эксплуатации, инструкцией по техобслуживанию, электрическими схемами, чертежом общего вида – на русском языке.

5. Режим работы

Компьютерный режим:

Все данные и информация идут с главного компьютера. Маркировка будет полностью автоматической. Обслуживающий персонал не должен вмешиваться в процесс маркировки.

Автоматический режим:

На клавиатуре в маркировщик вводится маркировочный текст (на случай если прервется соединение с компьютером). Остальное осуществляется полностью автоматически.

Испытательный режим:

Этот режим работы будет применяться для проверки и регулировки всех операций и функций установки. Все важные операции можно активировать с помощью ввода заданий.

Пока происходит требуемая установка программы, установка будет снова переключена на компьютерный режим.

Смена режима возможна посредством переключателя режима работы на пульте управления. Этот переключатель защищен и активируется посредством ключа. Для испытательного режима для безопасности предусмотрен собственный ключевой переключатель на пульте обслуживания.

6. Монтаж, ввод в эксплуатацию, обучение персонала и приемка

Для удобства монтажа, ввода в эксплуатацию, обучение персонала и приемки оборудования на месте установки необходимо создать следующие условия, чтобы обеспечить быструю и эффективную работу наших технических специалистов:

• установку, электрошкаф и панель управления полностью соединить кабелями и подключить к сети питания завода
• подводы сред подключить к установке, среды должны быть доступны на установке
• завершить модификации на месте установки, объем поставок заказчика должен быть готов к вводу в эксплуатацию установки
• обычный рабочий режим для испытания установки (а также для приемки)
• персонал (для эксплуатации и техобслуживания) должен находиться на месте установки
• запчасти для ввода в эксплуатацию и пробного пуска должны находиться на месте установки

Заказчик информирует поставщика за 4 недели, что критерии ввода в эксплуатацию выполнены и ввод в эксплуатацию и пробный пуск могут начинаться.
Специалист поставщика будет отправлен на место установки у заказчика для проведения ввода в эксплуатацию как лицо, осуществляющее надзор от лица поставщика.
Лицо, осуществляющее надзор, проверяет, была ли установка правильно монтирована. Затем установка настраивается лицом, осуществляющим надзор, для пробного пуска.
Это лицо, осуществляющее надзор, также проводит ввод в эксплуатацию и пробный пуск.

Автоматическая технологическая система для маркировки горячекатаных рулонов и система распознавания

Общая информация

Общие данные по проекту

Цель проекта – способствовать улучшению качества продукта выполнением работы по маркировке соответствующих данных на продукт, производимый на линии рулонов горячей прокатки.

Маркировка конечного продукта при помощи точечного маркировщика путем распыления краски.

Общие данные по системе

Система, представленная в этом проекте состоит из двух частей:

• Роботизированная маркировочная машина
• Система распознавания

Применяемые правила и стандарты

Если в спецификации не указано иное, на проектирование, изготовление, материалы, осмотр и т. д. данного оборудования распространяются следующие законы и правила:

• Общие стандарты проектирования
• Промышленные корейские стандарты
• Применяемые иностранные стандарты технического взаимодействия
• Стандарты для гражданского инжиниринга, строительства, проектирования и установки
• Стандарты изготовителя

Расчетные условия

Рабочие условия

Рабочий процесс – непрерывный (24 ч / 7 д)

Энергопотребление

Питание

Постоянный ток 440В±10% (3ф) 60Гц
Для управления: три отдельных площадки
Для питания: три отдельных площадки

Воздух

Макс. 1 Нм³ / мин (без конденсации и воды)

Система маркировки рулонов

Конфигурация системы

1. Робот (для маркировки) и МАРКИРОВОЧНАЯ МАШИНА (ГОЛОВКА / НАСОСНАЯ УСТАНОВКА / КОНТРОЛЛЕР)
2. ЛАЗЕРНЫЙ ДАТЧИК для проверки поверхности и контроля расположения РУЛОНА.
3. Система для РОБОТИЗИРОВАННОГО КОНТРОЛЯ и КОНТРОЛЯ МАРКИРОВКИ
4. Программное обеспечение для ввода МАРКИРОВОЧНЫХ ДАННЫХ и коммуникации

Описание системного процесса

Маркировочная машина

Установка Маркировочной Головки

Маркировочная головка состоит из 16 карандашных пистолетов, соединённых параллельно с шагом форсунки 9 мм, головка установлена с наклоном 45° в соответствии с высотой маркировочных символов, а маркировочная головка установлена в блоке привода, установленном на роботизированном манипуляторе.

Символы наносятся спрыскиванием краски на верхнюю поверхность рулона.

1. Рабочее расстояние около 15 мм
2. Техническое обслуживание форсунки
   Надежность работы форсунки обеспечивается чисткой и выполнением нанесения краски 5 раз (около 10 секунд) после остановки на 24 ч.
3. Тех. Характеристики:

Блок управления маркировкой

1) Насосная установка
Это установка для подачи краски к детали маркировочной головки. Она оборудована фланцевым насосом и циклом краски и удаления

2) Спецификация

3) Локальная панель управления

Локальная панель управления включает в себя ПЛК для управления основной системой Маркировки и Контроллер Маркировки для передачи/управления ДАННЫМИ

Также она контролирует РОБОТА и Маркировочную Головку.

Характеристики:

• Получение маркировочных данных извне и через ручной ввод/ коррекция маркировочных данных
• Контроль каждого устройства
  • ИНТЕРФЕЙС с РОБОТОМ и ПЛК системы
  • Связь и Контроль для Маркера с Краской.

БЛОК УПРАВЛЕНИЯ – это контроллер маркировки и ПЛК, установленный на панели управления. Блок управления получает данные маркировки извне и контролирует насосную установку, а также соленоидный клапан узла головки для маркировки. Он спроектирован как отдельно стоящая панель, кнопки установлены для автоматической/ручной работы оператора.

4) Интерфейс

Робот для маркировки

* Присоединяет маркировочную головку и датчик
* Обнаруживает продукцию датчиком и затем производится маркировка

1. Маркер
2. Вес 1,090 кг
3. Чистая грузоподъемность 165 кг
4. Количество осей: 6 осей
5. Повторяемость положения: ±0,2 мм
6. Рабочий диапазон: X – 2,655мм / Y – 3,414мм

Лазерный датчик (для контроля положения)

* Лазерный датчик используется для проверки наружной поверхности (расположение маркировки) на рулоне
* Выполняет разовую проверку положения маркировки и определяет, возможна ли маркировка
* Маркировка выполняется, если возможна.
* Выдает сигнал об ошибке через панель оператора, если маркировка невозможна.

Диапазон измерения

Система распознавания рулонов

Конфигурация системы

1. Робот и система машинного зрения идентифицируют маркировочные данные, которые расположены на поверхности рулона
2. Система управления робота и системы зрения.
3. Система коммуникации для передачи маркируемых данных из внешних источников.

Производители маркировочного оборудования | Поставщики оборудования для маркировки

Список производителей оборудования для маркировки

Многие обычные товары повседневного спроса, такие как кредитные и дебетовые карты, упаковочные коробки и ящики для хранения, электронные и бытовые детали и т. д., по этим причинам маркируются производителями маркировочных машин. На самом деле, по мере роста потребности в точной идентификации продукции большинство предприятий автомобильной, медицинской и аэрокосмической промышленности отказываются даже рассматривать возможность приобретения у поставщиков продукции с неадекватной маркировкой.

В дополнение к подобным продуктам люди часто используют системы маркировки в декоративных целях. Это характерно для таких материалов и предметов, как ювелирные изделия, письменные принадлежности, поздравительные открытки, деревянная отделка, кабели и проводка, а также стеклянные скульптуры. Производители используют маркировочное оборудование для маркировки всех видов материалов, включая металл, бумагу, пластик, дерево, кожу, стекло, ткань и текстиль.

История маркировочного оборудования

Люди начали маркировать предметы задолго до того, как они изобрели современное оборудование. Самый ранний образец гравюры, который у нас есть, был сделан между 430 000 и 540 000 лет назад. Артефакт представляет собой точеную раковину, найденную в Индонезии. После этой замечательной находки следующим старейшим найденным артефактом являются страусиные панцири с выгравированными полосами, которые, вероятно, были сделаны около 60 000 лет до нашей эры. Эти раковины, которые, по мнению палеоантропологов, использовались ранними людьми в качестве резервуаров или чашек для хранения воды, были найдены в скальном убежище Дипклуф в Южной Африке. В период верхнего палеолита люди во всем мире гравировали на слоновой кости и кости изображения, связанные с их жизнью и культурой.

После этого, начиная с 1-го тысячелетия до нашей эры, люди начали маркировать металл, используя методы, позволяющие делать неглубокие канавки, такие как литье по выплавляемым моделям и чеканка. Примерно в это же время они также начали гравировать драгоценные камни в качестве украшений и декоративных предметов.

Если мы перенесемся в 1 век нашей эры, мы обнаружим, что за это время люди продвинулись в маркировке стеклянных сосудов. Резка стекла была особенно популярна среди римлян. Его популярность пошла на убыль примерно через 500 лет.

Маркировочное оборудование – Elmark Packaging, Inc.

Столетия спустя, когда Европа вышла из Средневековья, мастера по металлу Средневековья начали гравировать украшения и подписи на своих изделиях. В 1430 году немцы начали использовать печатные формы, чтобы они могли довольно быстро печатать рисунки на металле. Гравюра была чрезвычайно популярна среди немцев и итальянцев на протяжении большей части 15 века после этого. К концу 15 века европейцы открыли офорт, который затем вытеснил гравировку. В частности, немецкие мастера-металлисты любили гравировать украшения на таких предметах, как ружья, доспехи, тарелки и чашки, используя железные пластины.

В начале 1600-х годов французский гравер Жак Калло изобрел иглу для травления, названную échoppe. Игла была уникальной, потому что она имела наклонный овальный конец. С его помощью мастера по металлу и художники могли имитировать выпуклые линии, которые раньше они могли получить только с помощью гравировки.

В течение 20-го века правительства всего мира стремились стандартизировать рынок и создать стандарты соответствия для маркировки машин. Например, в Европейском Союзе в 1984 году законодатели ввели знак СЕ. Знак CE, который намекает на стандарты Conformité Européenne (Европейское соответствие), как они неофициально известны, является буквальным знаком, который можно найти на соответствующих продуктах и ​​оборудовании. Между тем, в Соединенных Штатах, Канаде и других странах законодатели последовали их примеру со своими собственными стандартами соответствия и версиями знака СЕ.

Даже с тех пор возможности и области применения маркировки выросли как на дрожжах. Большая часть того, что они делают сегодня, помогает в создании тонкой электронной маркировки. И гравировка, и травление по-прежнему популярны сегодня, и хотя некоторые люди выполняют эти задачи вручную, в основном они выполняются с использованием станков с ЧПУ.

Типы маркировочного оборудования

Маркировочные системы состоят из машин, используемых для тиснения, травления, штамповки или печати рисунков на различных поверхностях. Они используют множество методов и инструментов для маркировки, включая лазерные маркеры, пресс-маркеры, точечные машины и маркеры для паспортных табличек. К другим маркировочным инструментам относятся прессы, такие как машины для тиснения, гравировальные машины, роликовые или ротационные маркировочные устройства, машины для горячего тиснения, нумерационные машины и машины для травления.

Маркеры для печати или прессы позволяют делать быстрые и стойкие отметки, но они не очень универсальны и требуют много времени для настройки. Их также нельзя использовать на твердых или хрупких деталях, и они могут быть опасны в эксплуатации.

Машины для точечной маркировки , также известные как машины для точечной маркировки или машины для маркировки булавками, маркируют или прокалывают объекты последовательностью близко расположенных точек. Они делают это с помощью быстрой и точной системы микроударных меток, в которой используется штифт для постукивания. Точечная обработка не создает напряжения на подложке и не удаляет материал.

Маркеры для паспортных табличек , как следует из названия, используются для штамповки или гравировки табличек. В основном это металлические таблички с именами, размещенные на столе или вне офиса.

Машины для тиснения маркируют пластичные материалы, такие как пластик и кожа, трехмерным изображением с помощью тепла и давления. Это отпечатывает информацию о продукте на поверхности материала, вызывая необратимую деформацию. Кредитные карты маркируются с помощью этого процесса, в результате чего цифры и буквы выпуклые.

Гравировальные станки аналогичны, но они могут прорезать канавки на гораздо более твердых поверхностях, таких как металлы. Ювелирные изделия обрабатываются на гравировальных станках.

В оборудовании для маркировки роликов используются круглые штампы, которые они физически накатывают на маркируемый продукт. Оборудование для маркировки рулонов более доступно по цене, чем многие другие устройства, работающие с большим тоннажем.

Прессы для горячего тиснения состоят из фольги для тиснения, горячей пластины и металлического штампа или штампа. Чтобы использовать их, производители нагревают металлический штамп с помощью горячей пластины, а затем прижимают штамп и фольгу для тиснения к поверхности маркируемой детали.

Ручная штамповка выполняется вручную. Он дешев и прост в реализации, так как не требует дорогостоящего оборудования или высококвалифицированных операторов, но трудоемок и непоследователен.

Нумераторы — это маркировочные устройства, используемые для печати последовательных номеров на бумаге, в основном для целей юридической документации.

Машины печатные также используются для маркировки поверхности плоских изделий. Печатные машины обычно делают чернильные метки.

Промышленные струйные принтеры относятся к типу печатных машин. Это более крупная версия принтеров, используемых дома и в офисе. Струйные принтеры работают намного быстрее, чем многие другие типы маркировочного оборудования, но представляют собой недолговечное и опасное для окружающей среды решение.

Машины для тампопечати позволяют пользователям печатать двухмерные метки на трехмерных продуктах. Эти принтеры используют силиконовые прокладки для переноса изображения с печатной формы на поверхность продукта. Чаще всего клиенты маркировочного оборудования приобретают их для маркировки таких товаров, как электроника, игрушки и медицинское оборудование.

Химическое травление включает удаление материала с помощью коррозионно-активных кислот или оснований. Он включает в себя пять основных этапов: очистка, маскирование, скрайбирование, травление и демаскирование. Это недорого, но также дает противоречивые результаты, поэтому было бы целесообразно использовать его только для менее точного продукта или материала.

Плазменное травление делится на две категории: вакуумный тип, наиболее распространенный процесс, и тип с нормальным давлением. В вакуумном типе плазма генерируется из газов, таких как кислород, под вакуумным давлением для активации формовочных поверхностей. Этот тип наиболее эффективен для модификации поверхности, но уступает по технологичности, поскольку он должен быть периодическим процессом и может привести к порче отливок, если время обработки слишком велико.

Лазерная маркировка — это экологически безопасный процесс, в котором используется высокоэнергетический луч лазерного излучения (обычно волоконного лазера) для прямой маркировки поверхности материалов. Типы лазерных маркеров классифицируются в зависимости от длины луча, и эта длина определяется свойствами маркируемого материала и тем, насколько хорошо материал реагирует на лазерную энергию. Лазерная маркировка широко используется для гравировки или травления рисунков на поверхности. Концентрированный луч света фокусируется на целевом материале, чтобы создать стойкое впечатление. Он долговечен, потому что, в отличие от чернил или красок, не тускнеет со временем. Лазерная маркировка может быть автоматизирована с помощью современных маркировочных машин. Его можно использовать для написания текста, штрих-кодов или графики на многих типах материалов.

Как работает лазерная маркировка?

• Усиление света за счет стимулированного излучения, также известного как лазер, направленного на поверхность мишени.
• Лазер взаимодействует с материалом. В результате некоторые свойства материала изменяются, что приводит к видимым изменениям на поверхности.
• Лазер фокусируется на определенном участке поверхности, где требуется маркировка.
• Материалы, которые можно маркировать, включают металлы, пластмассы, фольгу, пленки, краски и т. д.
• Маркировка может быть отжигом, окрашиванием, вспениванием, гравировкой, удалением и т.д.

Типы лазерных маркировочных машин

Лазерная маркировка выполняется на маркировочных машинах. Существуют различные типы машин, которые выполняют лазерную маркировку на различных материалах с использованием подходящих длин волн.

Ниже приведены три основных типа:

Волоконно-лазерная маркировка В машинах используются инфракрасные лазеры с длиной волны 1090 нанометров. Они наиболее подходят для маркировки металлов и изделий из металлов. Инфракрасные лучи могут проходить сквозь прозрачные предметы; следовательно, они лучше всего подходят для непрозрачных поверхностей. Эти машины выполняют отжиг и гравировку металла.

УФ-лазерная маркировка, , как следует из названия, использует ультрафиолетовые лучи с длиной волны 355 нм. Ультрафиолетовый (УФ) свет очень поглощающий по своей природе. Это свойство позволяет использовать его для холодной маркировки. Холодная маркировка выполняется для материалов с высоким коэффициентом отражения, таких как золото, медь и т. д., или материалов, которые не выдерживают нагревания, вызванного обычной лазерной маркировкой.

Лазерная маркировка CO2 Машины используются для маркировки бумаги, смол и резины, прозрачных предметов, таких как стекло, и некоторых пластиков. Длина волны этих машин в десять раз больше, чем у систем с нормальной длиной волны. Этот лазер не поглощается, что делает его отличным выбором для прозрачных материалов.

Преимущества лазерной маркировки

Преимущества лазерной маркировки не ограничиваются постоянной и стойкой к истиранию маркировкой. Это очень ценно, потому что можно отследить лазерную маркировку. После того, как предмет заклеймен или помечен идентификационным номером, его очень легко отследить.

При этом образуется очень мало отходов, и это экономит время. Он создает хорошо видимые и читаемые маркировки. Уникальная идентификация и отслеживаемость позволяют свести к минимуму угрозы подделки.

Применение лазерной маркировки

Лазерная технология имеет универсальное применение, некоторые из которых следующие:

• Металлы, используемые в ювелирных изделиях, очень хрупкие и требуют сложной конструкции. Чрезмерное тепло может привести к повреждению дорогих металлов. Лазерная маркировка является лучшим выбором, поскольку она может выполнять холодную маркировку в ювелирной промышленности.
• С помощью лазера можно маркировать большое количество продуктов за короткое время, что позволяет отслеживать их с течением времени, как того требует отраслевое законодательство.
• Правильно откалиброванный лазерный маркер может прорезать поверхности толщиной в несколько миллиметров, известные как микроразрезы, обеспечивая невероятно точное вмешательство.
• Фотогравировка на металлах также возможна с помощью лазера, который воспроизводит изображение или фотографию на указанной поверхности.

Компоненты оборудования для маркировочного оборудования

Маркировочное оборудование может состоять из нескольких различных компонентов, но большинство выбирают из одного набора возможностей. Например, часто в этих машинах используются специальные инструменты для маркировки, такие как чертилки, штампы, стальные штампы, резиновые штампы, печатные формы и другие маркеры.

Разметчики являются компонентами любой машины, которая наносит метки на материал. Они имеют тонкую форму и могут быть изготовлены из металла, алмаза или лазеров.

Пресс-штампы представляют собой листовые компоненты, используемые в штамповочном станке. Как правило, они приводятся в действие гидравлическим или пневматическим приводом.

Стальные штампы используются в небольших объемах. Они маркируют продукты, ударяя или нажимая на материал, оставляя вмятину.

Горячие штампы очень похожи на стальные штампы, за исключением того, что эти пластины изготовлены из термостойкой резины или силикона, а не из стали.

Преимущества

Маркировочное оборудование предлагает своим пользователям множество преимуществ. Во-первых, это намного быстрее, точнее и более воспроизводимо, чем традиционная ручная штамповка. Во-вторых, поскольку он может создавать метки для отслеживания деталей в рамках всего производственного процесса, он является бесценным элементом обеспечения качества. В-третьих, оборудование для маркировки легко настраивается. Независимо от ваших требований, производители могут создать что-то для их удовлетворения.

Дизайн и настройка маркировочного оборудования

При проектировании маркировочного оборудования производители маркировочного оборудования должны учитывать ряд аспектов применения. К ним относятся тип маркировки, который вам требуется (глубокие вырезы, изящные украшения, точные вырезы для электроники и т. д.), материал вашего продукта, объем вашего продукта, размер вашей системы, независимо от того, будете ли вы интегрировать свое маркировочное оборудование в уже существующее производство. системы и стандартам соответствия, которым должно соответствовать ваше оборудование.

Эти сведения о приложении помогут им решить, какой тип системы маркировки они разработают для вас и какие инструменты маркировки они установят. Если, например, для вас важно размещение и выравнивание маркировки или если ваша система маркировки предназначена для обработки большого объема продукции, производители, скорее всего, разработают для вас комплексную систему маркировочной машины.

Прежде чем определить, какая маркировочная машина подходит для конкретного применения, примите во внимание стоимость запасных частей маркировочной машины, сложность обслуживания, размер системы маркировки и степень сложности интеграции системы с другим производственным оборудованием и системами. уже на месте.

Маркировочное оборудование Безопасность и стандарты соответствия

Поскольку маркировка очень важна, вы должны приобрести маркировочное оборудование, соответствующее определенным высоким стандартам качества, и вы должны обслуживать его, чтобы оно продолжало соответствовать этим высоким стандартам.

Например, все маркировочное оборудование, используемое в США, должно соответствовать требованиям безопасности OSHA. В Соединенных Штатах и ​​за рубежом важно, чтобы ваше маркировочное оборудование соответствовало стандартным директивам таких организаций, как ISO (Международная организация по стандартизации). Кроме того, любое оборудование, которое будет использоваться в Европейском Союзе, или любое оборудование, которое будет производить продукцию для Европейского Союза, должно иметь маркировку CE. Знак CE — это знак гарантии качества, означающий, что ваше оборудование прошло испытания в соответствии с официальными процедурами оценки соответствия и соответствует всем директивам ЕС по охране окружающей среды, здоровью и безопасности.

Выбор подходящего производителя маркировочного оборудования

Если вы заинтересованы в приобретении маркировочного оборудования, вам необходимо поговорить со специалистом по маркировочному оборудованию. Чтобы помочь вам в этом, мы составили список ведущих производителей маркировочного оборудования на рынке. Мы доверяем всем тем, кого мы перечислили здесь. Конечно, это не значит, что каждый из них будет работать на вас. Каждый предлагает что-то свое. Чтобы выяснить, какая компания лучше для вас, вам нужно потратить некоторое время и изучить их профили. Обратите внимание, какие производители предлагают необходимые вам услуги в рамках вашего бюджета. Выберите тройку или четверку лучших и позвоните каждому из них, чтобы обсудить вашу заявку. Не оставляйте камня на камне. Обсудите свой бюджет, крайний срок, требования к доставке и стандартные требования. После того, как вы поговорили с каждым из них, сравните и сопоставьте свои разговоры и определите, какой производитель подходит именно вам.

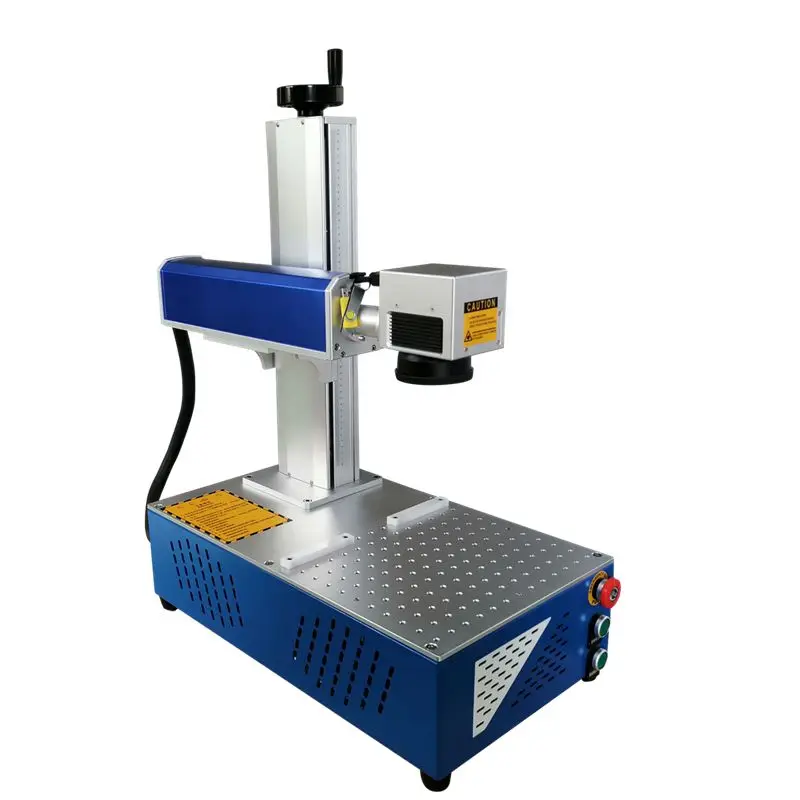

Настольный волоконно-лазерный маркировочный станок FM-D

Наведите указатель мыши на изображение или щелкните для его увеличения

Новое и улучшенное! Разработан и спроектирован BOSS для обеспечения мобильности. FM-D предлагает регулируемую головку гальванического сканера для проецирования мощности волоконного лазера от 20 до 50 Вт. Работает на основе твердотельного волоконного лазера с длиной волны 1064 нм, который сконструирован таким образом, что требует минимального обслуживания и не требует расходных материалов. Включает 2-летнюю гарантию, включающую мощность волоконного лазера!

Воспроизвести видео

Джош – техник, который спас нашу занятую… Кейтлинн

Джош — техник, спасший наш напряженный сезон! Наш опыт посещения нашего технического обслуживания был потрясающим. Джош провел нас через все, чего мы не знали о нашем оборудовании, и помог нам, вернув наши лазеры в первоклассную форму.

Читать все отзывы +

Особенности

Мощность маркировки волокна 20 Вт

Включает в себя мощность 20 Вт, что отлично подходит для большинства операций маркировки/травления металлов. Для увеличения скорости и глубины травления увеличьте мощность до 30 или 50 Вт. Два (2) года гарантии на источник питания.

4,33″ X 4,33″ FM-D — стандартная область маркировки

Фокусная длина линзы влияет как на площадь маркировки, так и на мощность

Фактические размеры рабочего стола составляют 15″ x 12″. Однако выбранный вами фокусный объектив определяет, какую часть этой рабочей области и концентрированной мощности вы можете использовать.   Объектив с более коротким фокусным расстоянием входит в стандартную комплектацию и дает вам область маркировки размером 4,33 x 4,33 дюйма с меньшим размером пятна и более концентрированной мощностью по сравнению с объективами с более высоким фокусным расстоянием.

Дополнительные линзы с большим фокусным расстоянием расширяют область маркировки до: 7,87″ x 7,87″ или 11,81″ x 11,81″. Объективы с большим фокусным расстоянием расширяют зону маркировки за счет концентрированной мощности. Таким образом, более высокие фокусные линзы, которые обеспечивают рабочие зоны размером 7,87 x 7,87 или 11,81 x 11,81 дюйма, требуют увеличения мощности оптоволокна на 30 Вт или 50 Вт .

Разработано и спроектировано в США компанией Boss Laser

Поскольку мы продолжаем проектировать, проектировать и собирать наши лазерные системы здесь, в Boss, мы расширили наши производственные мощности до 43 000 кв. Футов. Мы также продолжаем строить собственными силами. Мы стремимся улучшить качество нашей продукции, соблюдая наши 9Сертификация 0233 IS0-9001:2015 . Мы также являемся членами  BBB, D&B, System for Award Management (SAM) и Laser Institute of America (LIA). Увидеть лазер в прямом эфире! Приезжайте к нам в Сэнфорд, штат Флорида, всего в 20 минутах к северу от Орландо.

Перманентная маркировка

Наносите или вытравливайте детализированные шрифты или изображения на гладких или неровных металлических деталях, включая огнестрельное оружие, инструменты, ювелирные изделия, ПВХ, гранит, акрил и многое другое. См. раздел «Возможности материалов» на вкладке ниже.

Варианты вращающегося патрона FM

Поворотный патрон FM

Поворотный патрон FM позволяет наносить лазерную маркировку или гравировать цилиндрические объекты. Индивидуальные металлические изделия, такие как титановые или вольфрамовые кольца, стаканы Yeti из нержавеющей стали, ручки, металлические детали, украшения, являются одними из самых популярных.

Мы предлагаем 2 варианта патрона: 50 мм или 80 мм. 80 мм подходит для более крупных предметов, а 50 мм — для деликатной фиксации мелких предметов, таких как кольца.

Мобильный настольный компьютер с открытой маркировочной платформой

FM-D представляет собой гибкую открытую платформу для маркировки, которая не ограничивает размер материала, как небольшие полностью закрытые блоки. Поручни  для подъема и удобной мобильности. Удобные металлические резьбовые отверстия для установки приспособлений . Fiber Marker защитные очки включены. Также можно приобрести дополнительный кожух, отвечающий более строгим требованиям безопасности.

Надежная скорость и точность — более 100 000 часов

Чрезвычайно надежный для требовательных к скорости и точности обработки. Твердотельный волоконный лазер с длиной волны 1064 нм предлагает Срок службы более 100 000 часов.

Техническая поддержка для жизни через.

Собственные специалисты BOSS по лазерным технологиям и инженеры Наша собственная команда технической поддержки готова обслуживать и оказывать поддержку со дня получения вами лазера BOSS и до тех пор, пока вы владеете машиной. Наша техническая поддержка использует видео, справочные руководства, телефон, электронную почту, удаленную поддержку через. Team Viewer, FaceTime и даже поддержка на месте, если это необходимо. Нужна установка на месте и обучение для вашей команды? Позвоните нам, мы здесь, чтобы помочь!

Запасные части и аксессуары для быстрой замены на складе

Поддерживая тысячи предприятий, любителей, образовательных, военных и государственных учреждений, мы знаем и понимаем, насколько важно иметь возможность оказывать компетентную и своевременную поддержку. Качественная поддержка начинается со складирования ВСЕХ запасных частей для приобретаемой вами машины на наших складах.  Таким образом, если у вас возникла проблема с лазерным резаком, мы сможем не только диагностировать проблему, но и отправить вам необходимую деталь в тот же или на следующий день. Таким образом, вы испытываете минимальное время простоя.

Система менеджмента качества (СМК) — СЕРТИФИКАТ ISO-9001

ISO 9001 — это международный стандарт системы менеджмента качества («СМК»).  Чтобы наша компания была сертифицирована третьей стороной по стандарту ISO 9001, мы должны были соблюдать требования, изложенные в стандарте. ISO 9001 сначала оценивает, является ли наша СМК уместной и эффективной, а затем заставляет нас выявлять и внедрять улучшения.



Короче говоря, стандарт демонстрирует нашу способность постоянно предоставлять продукты и услуги, соответствующие требованиям клиентов и нормативным требованиям, а также постоянно совершенствоваться. Текущая версия ISO 9001:2015, который был опубликован в сентябре 2015 года (таким образом: 2015).

Гарантия — 2 года на детали — включая волоконный лазер

Компания Boss улучшила свою гарантию! На наши лазерные системы распространяется гарантия отсутствия дефектов материалов и/или изготовления при нормальном использовании и обслуживании в течение двух (2) лет с даты покупки.

Мы даем 100% гарантию возврата с нашей 30-дневной гарантией. Политика возврата

Как насчет политики возврата Boss? У вас есть 30 (тридцать) полных дней, чтобы протестировать BOSS LASER 9.0234 машина для себя. Гравируйте, вырезайте и докажите это сами! Мы гарантируем качество машины, подкрепленное поддержкой качества ! Подробнее см. здесь:  Гарантия и гарантийная политика BOSS

LightBurn для машин FM “Galvo” УЖЕ ДОСТУПНЫ!

Поддержка Galvo (оптоволоконные лазеры)

Этот выпуск LightBurn включает поддержку контроллеров Galvo на основе EzCad2, которые чаще называют «волоконными лазерами».

Он поддерживает источники как волоконного, так и CO2-лазера, управляемые картой управления с поддержкой EzCad2, используя USB для подключения к вашему ПК, Mac или системе Linux.

Цена со скидкой при покупке машины.

Мощность волоконного лазера

• 20 Вт, 30 Вт или 50 Вт

Скорость

• СКОРОСТЬ: 5000 мм / сек.

Длина волны лазера

• 1064NM

Повторная точность

• 0,002 дюйма

Способ охлаждения

• ПРИНУДИТЕЛЬНЫЙ ВОЗДУХ

Качество луча

• 20–30 Вт = < 1,5 м2; 50 Вт = <1,8 м2

Требуемая мощность

• 110 В/50 Гц ДО 60 Гц

Форматы изображения

• ПОДДЕРЖИВАЕТ PLT, BMP, DXF, JPG, TIF, AI, PNG, JPG и т. д.

Вес нетто

• 120 фунтов

Размеры машины

• 28″ ГЛУБИНА X 19,75″ Д X 34″ В

Размеры ящика

• 33,5″Д X 24,5″Ш X 39. 5″H / 220#

Гарантия

• 2 ГОДА, ВКЛЮЧАЯ ВОЛОКОННЫЙ ЛАЗЕР

Класс

• Класс IV

Размеры

Материалы

• Гравировка

Неметаллы

Металлы

• Акрил
• Древесина
• Кожа
• Резина
• Бумага
• Пластмассы
• Ткань
• МДФ
• картон
• Кориан
• Мыло
• Стекловолокно

Металлы

• Золото
• Алюминий
• Серебро
• Сталь
• Латунь
• Титан
• Медь

ГАРАНТИЯ



30-ДНЕВНАЯ ГАРАНТИЯ ВОЗВРАТА ДЕНЕГ

---

Любое чувство скептицизма, которое может у вас возникнуть в отношении инвестиций в новый лазерный станок, совершенно нормально! Вот почему компания BOSS LASER делает все возможное, чтобы минимизировать риски, чтобы вы могли принять правильное решение. Мы хотим, чтобы вам было легко доказать, что наши лазерные системы — это качественные машины, подкрепленные качественной поддержкой.

Мы хотим, чтобы вы, как наш клиент, были довольны на 100%. BOSS LASER гарантирует вам 30-дневное окно возврата (начиная с даты получения) для оценки вашей покупки. Нажмите здесь, чтобы узнать подробности.



ОГРАНИЧЕННАЯ ГАРАНТИЯ НА 2 ГОДА

---

Компания BOSS LASER гарантирует отсутствие в своих продуктах и ​​деталях дефектов материалов или изготовления в течение двух (2) лет с даты первоначального получения. Нажмите здесь, чтобы узнать подробности.



ПОСМОТРЕТЬ ПОЛНУЮ ГАРАНТИЮ

Строительная машина

ЛАЗЕРНАЯ ТРУБА

Шаг 1 из 5

• 20 ВАТТ ВКЛЮЧЕНО ВКЛЮЧЕНО
• ПОВЫШЕНИЕ МОЩНОСТИ НА 30 ВАТТ 2700,00 $
• ПОВЫШЕНИЕ МОЩНОСТИ НА 50 ВТ 9 100,00 $

ПРИНАДЛЕЖНОСТИ

Шаг 2 из 5

Патрон поворотный

• Поворотный патрон 50 мм (5-контактный штекер) Включено
• Поворотный патрон 80 мм (5-контактный штекер) 399,00 $

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ДЛЯ ДИЗАЙНА

• Программное обеспечение LightBURN™ для станков FM “Galvo” 109,00 $

АКСТРАКТОРЫ ДЫМА И ЗАПАХА

• ФИЛЬТРАБОКС МИКРО 1 995,00 $

РАБОЧАЯ ПЛАТФОРМА

• EASY GUIDE™ РЕГУЛИРУЕМАЯ ПО ​​Х/У ТОЧНАЯ ПЛАТФОРМА – В КОМПЛЕКТЕ Включено

ВОЛОКОННО-ОПТИЧЕСКАЯ ЗАЩИТА ГЛАЗ

• ЗАЩИТНЫЕ ОЧКИ С ВОЛОКОННЫМ И СО2 ЛАЗЕРОМ – 1 (одна) пара Включено
• ЗАЩИТНЫЕ ОЧКИ С ВОЛОКОННЫМ И СО2 ЛАЗЕРОМ – две (2) пары 159,00 $

ОБЛАСТЬ МАРКИРОВКИ ВОЛОКНА

• 4,33″ X 4,33″ – стандарт Включено
• 7,87 “х 7,87”
• 11,81″ X 11,81″ — доступно только с мощностью 30 Вт или 50 Вт

ВАРИАНТЫ НАСТРОЙКИ

Шаг 3 из 5

ВАРИАНТЫ НАСТРОЙКИ

• Установка и обучение на месте 1 997,00 $

ГАРАНТИЯ

Шаг 4 из 5

• Ограниченная гарантия на 2 года (1 год на лазер) Включено
• ТРИ (3) ГОДА ГАРАНТИИ 890,00 $

Сводка

Шаг 5 из 5

Модель

Настольный волоконно-лазерный маркировочный станок BOSS FM-D

20 Вт ВКЛЮЧЕНО ВКЛЮЧЕНО

Общая стоимость : $7 997,00

Отзывы покупателей

• Доверьтесь пилоту
• Гугл

Отличные продукты Отличное обслуживание клиентов. Мой опыт обслуживания клиентов начался с Элейн Бауэри, которая ответила на звонок, а закончился Дорианом из службы технической поддержки. Оба были внимательны к моей проблеме и усердно работали, чтобы вернуть нас в производство. Спасибо!!

Я пользуюсь лазером Boss Laser уже 4 года, и служба технической поддержки Boss Laser всегда быстро реагировала на мои запросы и всегда помогала мне разобраться в моей проблеме и устранить мои проблемы, чтобы вернуть меня на борт. Я имел удовольствие работать с Дорианом, и он сделал все, что в его силах, чтобы помочь решить проблемы с телефонными звонками и электронными письмами. Очень рекомендую этих ребят!

Дориан быстро ответил и решил мои проблемы, чтобы наш семейный бизнес продолжал работать.

Отличный сервис и доведение до конца. Майкл был великолепен

Спасибо BossLaser! Настольный лазерный маркировочный станок FM-D был просто потрясающим. Он стал наиболее часто используемым инструментом в механическом цехе. Нанесение красивых постоянных логотипов с высоким разрешением на алюминий — лишь одно из многих применений в производстве.
