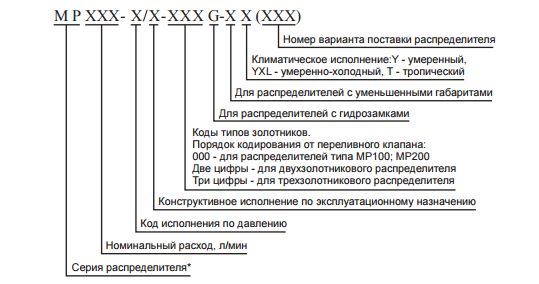

Маркировка гидрораспределителей: Обозначение гидрораспределителей Р80, Р160, маркировка, расшифровка
Расширенная таблица применяемости гидрораспределителей производства ОАО “Мелитопольский завод тракторных агрегатов” Распределители гидравлические типа Р80

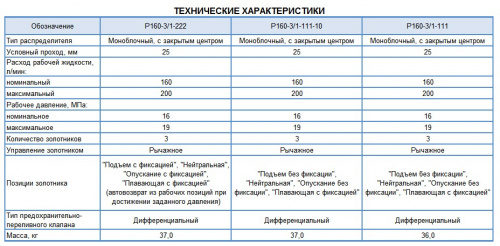

Распределители гидравлические типа Р160
Гидрораспределитель МР100
Гидрораспределитель типа Р12.3
Распределители электрогидравлические типа МРЭ50
Распределители гидравлические типа Р160
Гидрораспределитель МР100
Гидрораспределитель типа Р12.3
Распределители электрогидравлические типа МРЭ50
Распределитель ГУР 50-3406015А
|
, МТЗ-82 и мод. МТЗ-800,-820, МТЗ-80.1, -82.1, МТЗ-890, -892, -900,-920, МТЗ-922,-923,-950,-952,-1021,-1025, МТЗ-80Х, МТЗ-80ХА
, ДТ-75Т и мод.
01, Т-4АП2, Т-402.01, ТТ-4М (-4, -07,-17)и мод., Т-4А, Т-4-02, Т-4-04, Т-4-06, Т-4-08
С. Орджоникидзе»
С. Орджоникидзе»
, Т-170 и мод.
С. Орджоникидзе»
Минск
Ростов-на-Дону
3.10Д
3.1
, Т-170 и мод.
С. Орджоникидзе»
Минск
Ростов-на-Дону
3.10ДТаблицы аналогов маркировок гидрораспределителей (Гидроаппарат г. Ульяновск, Atos, Rexroth, Vickers, Parker, Kladivar, Duplomatic, Aron)
Союз гарантии и качества!
+7 (800) 302-47-83
+7 (812) 703-47-83
+7 (812) 985-57-39
ремонт турбин
Заказать звонок
Главная/Промышленное оборудование/Гидравлическое оборудование/Гидрораспределители/Гидрораспределители/Таблицы аналогов маркировок гидрораспределителей (Гидроаппарат г.
Ульяновск, Atos, Rexroth, Vickers, Parker, Kladivar, Duplomatic, Aron)
Гидрораспределители с одним электромагнитом Ду=6 мм
| Гидроаппарат, г.Ульяновск | Atos | Rexroth | Vickers | Parker | Kladivar | Duplomatic | Aron | |
| ВЕ6.14…; РЕ6.14… | DHI-0710-X… | 4WE6H 5X/*NZ4 | DG4V-3S-0C-M-U-*5-60 | D1,,,W2C,,, | KV-4/3-,,,-6-3,,, | DS3-S2… | 4WE6H | AD3E02C… |
| ВЕ6. 24…; РЕ6.24… | DHI-0718-X… | 4WE6M 5X/*NZ4 | DG4V-3S-7CM-U-*5-60 | D1,,,W6C,,, | – | DS3-S10… | 4WE6M | AD3E05C… |
| ВЕ6.34…; РЕ6.34… | DHI-0713-X… | 4WE6J 5X/*NZ4 | DG4V-3S-6CM-U-*5-60 | D1,,,W4C,,, | KV-4/3-,,,-6-6,,, | DS3-S3… | 4WE6J | AD3E03C… |
| ВЕ6.44…; РЕ6.44… | DHI-0711-X… | 4WE6E 5X/*NZ4 | DG4V-3S-2CM-U-*5-60 | D1,,,W1C,,, | KV-4/3-,,,-6-1,,, | DS3-S1… | 4WE6E | AD3E01C… |
| ВЕ6.54…; РЕ6. 54…; | DHI-0715-X… | 4WE6F 5X/*NZ4 | – | – | – | – | 4WE6F | – |
| ВЕ6.64…; РЕ6.64… | DHI-0714-X… | 4WE6G 5X/*NZ4 | DG4V-3S-8CM-U-*5-60 | D1,,,W9C,,, | KV-4/3-,,,-6-2,,, | DS3-S4… | 4WE6G | AD3E04C… |
| ВЕ6.134…; РЕ6.134… | DHI-0717-X… | 4WE6U 5X/*NZ4 | – | D1,,,W15C,,, | – | DS3-S19… | 4WE6U | AD3E66C… |
| 1ВЕ6.573…; 1РЕ6.573… | DHI-0632/2-X 24DC | 3WE6A 5X/A*NZ4 | DG4V-3S-22A-M-U-*5-60 | – | – | 3WE6A | – | |
ВЕ6. 574…; РЕ6.574… | DHI-0630/2-X… | 4WE6C 5X/*NZ4 | DG4V-3S0A-VMM-U-*5-60 | D1,,,W30B,,, | – | DS3-TA02… | 4WE6C | AD3E15E… |
| ВЕ6.574A…; РЕ6.574A… | DHI-0631/2-X… | 4WE6D 5X/*NZ4 | DG4V-3S-2A-M-U-*5-60 | D1,,,W20B,,, | KV-4/2-,,,-6-51A,,, | DS3-TA… | 4WE6D | AD3E16E… |
| ВЕ6.574E… РЕ6.574E… | DHI-0631/2/A-X | 4WE6Y 5X/*NZ4 | – | D1,,,W20H,,, | KV-4/2-,,,-6-51B,,, | DS3-TB… | 4WE6Y | AD3E16F… |
ВЕ6. 573ОФ…; РЕ6.573ОФ… | DHI-0752/2-X… | 3WE6А/OF *NZ4 | – | D1,,,W20D,,, | – | – | 3WE6А OF | AD3E21D… |
| ВЕ6.574ОФ…; РЕ6.574ОФ… | DHI-0750/2-X… | 4WE6D/OF *NZ4 | – | D1,,,W30D,,, | – | DS3-RK… | 4WE6С OF | AD3E19D… |
| ВЕ6.574АОФ…; РЕ6.574АОФ… | DHI-0751/2-X… | 4WE6D/OF *NZ4 | – | D1,,,W1A,,, | – | – | 4WE6D OF | AD3E20D… |
Гидрораспределители Ду=10 мм
Гидроаппарат, г. Ульяновск | Atos | Rexroth | Vickers | Parker | Kladivar | Duplomatic | Aron | |
| ВЕ10.14…; РЕ10.14… | DKE-1710-X… | 4WE10H 3X/C*NZ4 | DG4V-5-0C-J-VM-IT-6 | D3DW2C,,, | KV4/3-5K010-3,,,, | DS5-S2… | 4WE10H | AD5E02C… |
| ВЕ10.34…; РЕ10.34… | DKE-1713-X… | 4WE10J 3X/C*NZ4 | DG4V-5-6C-J-VM-IT-6 | D3DW4C„„ | KV4/3-5K010-6,,,, | DS5-S3. .. | 4WE10J | AD5E03C… |
| ВЕ10.44…; ВЕ10.44…; | DKE-1711-X… | 4WE10E 3X/C*NZ4 | DG4V-5-2C-J-VM-IT-6 | D3DW1C,,,, | KV4/3-5K010-1,,,, | DS5-S1… | 4WE10E | AD5E01C… |
| ВЕ10.64…; РЕ10.64… | DKE-1714-X… | 4WE10G 3X/C*NZ4 | DG4V-5-8C-J-VM-IT-6 | D3DW8C,,,, | KV4/3-5K010-2,,,, | DS5-S4… | 4WE10G | AD5E04C… |
| ВЕ10.24…; РЕ10.24… | DKE-1718-X… | 4WE10M 3X/C*NZ4 | DG4V-5-7C-J-VM-IT-6 | D3DW6C,,,, | – | DS5-S10. .. | 4WE10M | AD5E05C… |
| ВЕ10.64А…; РЕ10.64А… | DKE-1614-X… | 4WE10GA 3X/C*NZ4 | DG4V-5-8BL-J-VM-IT-6 | D3DW9K,,,, | KV4/2-5K010-2A,,,, | DS5-SA4… | 4WE10GA | AD5E04E… |
| ВЕ10.574…; РЕ10.574… | DKER-1631/2-X… | 4WE10С 3X/C*NZ4 | DG4V-5-2A-J-VM-IT-6 | D3DW20B,,,, | – | DS5-TA… | 4WE10C | AD5E16E |
| ВЕ10.574А…; РЕ10.574А…; | DKE-1631/2-X… | 4WE10D 3X/CNZ4 | DG4V-5-2A-J-VM-IT-6 | D3DW20B,,,, | KV4/2-5KO10-51A,,,, | DS5-TA. .. | 4WE10D | AD5E16E… |
Структура условного обозначения снятых с производства гидрораспредлителей Р102
Контакты
Вы можете связаться с нами любым удобным для вас способом
+7 (800) 302-47-83
+7 (812) 703-47-83
+7 (812) 985-57-39
ремонт турбин
Санкт-Петербург 196158,
Московское шоссе д.42, корп. 2
Введение в чтение символа клапана
Справка
- Соотнесите элементы символов с фактическими компонентами клапана
- Объясните маркировку портов клапана
- Опишите положение пути потока клапана
Гидравлические клапаны имеют тенденцию быть наиболее сложными компонентами гидравлической системы , и их схематические символы столь же сложны.
Если мы разберем символы, вы увидите, что они очень просты.
Каждая часть символа клапана соответствует части реального клапана. Давайте сравним условное обозначение клапана с реальным клапаном и укажем на каждую часть.
Предохранительный клапан прямого действия — один из самых простых клапанов.
Сечение предохранительного клапана.
Но есть еще много различных частей, которые должны быть представлены на схеме.
Схематическое обозначение предохранительного клапана.
Порты
Порты клапана — это места на корпусе клапана, где поток входит или выходит из клапана. Предохранительные клапаны имеют входное и выходное отверстия. Вход иногда обозначается как порт 1 , а выход — как порт 9.0029 2 .
Впуск
Выпуск
Впуск
Выпуск
Корпус клапана
Пунктирная линия коллектора представляет собой корпус клапана. Он не всегда добавляется к символу схемы предохранительного клапана, поскольку многие предохранительные клапаны представляют собой вставные клапаны и не имеют отдельного коллектора.
Тарелка
Эта стрелка представляет предохранительный клапан тарельчатый клапан , который позволяет клапану открыться, когда давление во впускном отверстии становится достаточно высоким.
Стрелка, расположенная на одной линии с впускным и выпускным отверстиями, указывает на то, что клапан нормально открыт.
Стрелка, не совпадающая с впускным и выпускным отверстиями, указывает на то, что клапан нормально закрыт.
Линия управления
Пунктирная линия обозначает линию управления клапаном. В этом типе предохранительного клапана впускной порт и пилотный канал являются одним и тем же. Это не обязательно имеет место в более сложных клапанах.
Пружина
На схеме зигзагообразная линия — это пружина. На чертеже в разрезе пружина показана в виде ряда точек. (На других изображениях в разрезе пружины иногда изображаются диагональными линиями, соединяющими точки, что представляет собой виток пружины.
)
Регулировочный винт
Наклонная стрелка на пружине указывает на то, что настройка пружины является переменной. В этом примере предохранительный клапан имеет регулируемую ручку, которая сжимает пружину, увеличивая настройку сброса.
Давайте рассмотрим кое-что посложнее: четырехходовой трехпозиционный гидрораспределитель.
Направленные регулирующие клапаны, как следует из названия, управляют направлением потока гидравлического масла при его перемещении к приводу и от него.
Сечение гидрораспределителя.
Схематическое обозначение направляющего регулирующего клапана.
Говоря о гидрораспределителе, лучше всего сначала указать количество портов и позиций .
Порты
Порты гидрораспределителя — это места на корпусе клапана, к которым можно присоединить гидравлические линии.
А
Б
П
Т
А
Б
P
T
Порты на гидрораспределителе помечены не просто номером, а маркировкой, указывающей назначение порта.
A и B — это рабочие порты , которые соединяются с приводом, P выходит из насоса, а T возвращается в бак.
Позиции
Каждая квадратная часть условного обозначения направляющего регулирующего клапана, называемая конвертом , представляет положение, в котором может находиться золотник клапана. клапан находится в этом положении.
Давайте посмотрим на каждую из 3-х позиций этого клапана, как на схематическом, так и на графическом разрезе.
На нашем графике красным цветом обозначен напорный канал, а синим цветом — обратный канал/канал бака.
A
B
P
T
A
B
P
T
В центральном положении все четыре порта заблокированы.
А
Б
П
Т
А
Б
P
T
В правильном положении порт насоса P соединяется с рабочим портом A , а рабочий порт B снова соединяется с портом резервуара T .
A
B
P
T
A
B
P
T
Левое положение – это обратное положение правого, с портом насоса P , подключенным к B рабочий порт и Рабочий порт соединен обратно с баком T .
Как вы видели, клапан в нашем примере представляет собой 4-ходовой 3-позиционный клапан .
Центры
Обратите особое внимание на центральный конверт. Он говорит вам, как этот клапан работает, когда находится в исходном положении покоя. Существует четыре основных типа центров клапанов, о которых следует знать.
A
B
P
T
A
B
P
T
Это открытый центр . Все порты соединены с баком, сбрасывая давление в контуре.
A
B
P
T
A
B
P
T
Это закрытый центр
278. Все порты заблокированы. Любое давление в линиях A или B остается заблокированным.
A
B
P
T
A
B
P
T
С поплавковый центр , порт P заблокирован, но оба рабочих порта A и B открыты для бака.
A
B
P
T
A
B
P
T
Наконец, центр 0tandem 8 0tandem. Порт P открыт для бака, но рабочие порты A и B заблокированы.
Операторы
Операторы представляют собой маленькие символы слева и справа от символа клапана, которые указывают, как перемещается золотник.
Электромагнитные приводы указывают, что клапан может управляться электрически. Оболочка, к которой прикреплен привод соленоида, представляет собой положение, в которое будет перемещаться золотник клапана, когда на этот соленоид подается питание.
Ручной привод означает, что клапаном можно управлять вручную.
Пружинные приводы показывают, что золотник клапана вернется в свое центральное положение, если нет никаких активных действий, толкающих его в другое положение.
Вот другой клапан. Вместо соленоидов, это с пилотным управлением . При наличии на гидравлической схеме вы увидите пунктирные линии управления , проложенные к операторам управления.
Щелкните и перетащите центр клапана на соответствующую метку.
Тандемный центр
Открытый центр
Закрытый центр
Плавающий центр
Какое утверждение лучше всего описывает этот клапан?
A 4-ходовой, 3-позиционный, с непрямым управлением, с пружинным возвратом, клапан с поплавковым центром A 3-ходовой, 4-позиционный, с пилотным управлением, с пружинным возвратом, тандемный центральный клапан A 4-ходовой, 3-позиционный, с электромагнитным управлением, с пружинным возвратом, с закрытым центральным клапаном 3-ходовой, 4-позиционный, электромагнитный, с пружинным возвратом, клапан с поплавковым центром
Какое утверждение лучше всего описывает этот клапан?
A 4-ходовой, 3-позиционный, с непрямым управлением, с пружинным возвратом, клапан с открытым центром A Предохранительный клапан A 3-ходовой, 2-позиционный, с пилотным управлением, с пружинным возвратом A 3-ходовой, 2-позиционный, с электромагнитным управлением, с пружинным возвратом
Вооружившись этими знаниями, вы теперь владеете основами расшифровки символов клапана!
Мы надеемся, что у вас понравилось
.
Введение в Симторинг символа клапана Нагрузка
Вакуумное давление
Давление дренажа
Низкое давление
Среднее давление
Высокое давление
Грунт/Common
Low Date Lowest
.
Максимальное напряжение
Магнитное поле
Проверьте консольВ чем разница между символами гидравлической цепи?
Загрузите эту статью в формате PDF.
Гидравлические контуры состоят из цилиндров, клапанов, насосов и соединены гидравлическими трубами и трубками. Сложность этих компонентов трудно представить полностью, поэтому вместо них используются схемы гидравлических символов. Гидравлические символы обеспечивают четкое представление функций каждого гидравлического компонента. Многие конструкции гидравлических символов основаны на отраслевых стандартах, таких как DIN24300, ISO1219.-1 или -2, ANSI Y32.10 или ISO5599. Хотя в идеале все гидравлические контуры должны использовать универсальные обозначения, на чертежах гидравлических контуров можно найти различия в зависимости от компании и/или поставщика.
Это связано с тем, что каждый хочет, чтобы его рисунки отличались от других рисунков, найденных в отрасли.
Символы, обозначающие гидравлические компоненты, обычно отображают следующие характеристики: функция, способы приведения в действие и обратного приведения в действие, количество соединений и положений переключения, общий принцип работы и упрощенное представление пути гидравлического потока. Характеристики, которые не включены для упрощения схемы, включают размер или размеры компонента, производителя деталей, работу портов, физические детали элементов и любые соединения или соединения, кроме соединений. Цель этого повторения — помочь определить некоторые общепринятые базовые символы, которые вы можете использовать для создания собственных рисунков и чтения рисунков из других источников.
На изображении выше показаны некоторые из наиболее распространенных символов, используемых для гидравлических контуров.
Гидравлические трубы
Напорные и обратные гидравлические линии изображаются в виде отдельных прямых линий.
Линии пилотного потока изображаются пунктирными или пунктирными линиями. Они передают только подачу под давлением или небольшие управляющие потоки. Границы коллектора и сборки показаны чередующимися пунктирными линиями. Они используются для определения физического предела групповых клапанов или оборудования. Линии шлангов нарисованы в виде дуги с точкой на каждом конце, чтобы указать точки их соединения. Точка также используется, чтобы показать, где пересекающиеся линии имеют физическое пересекающееся соединение друг с другом. Если линии пересекаются без точки, они не соединяются. Наконец, резервуар или открытая атмосферная точка показаны как символ чашки.
Шаровые краны и запорные клапаны
Двойные треугольники используются для обозначения шаровых кранов и запорных клапанов. Когда треугольники нарисованы черным цветом, клапан нормально закрыт, а чистый треугольник указывает на то, что клапан открыт. Круглый символ с двумя линиями под углом 90 градусов представляет собой трехходовой шаровой кран.
Символ показывает три соединения порта, а две соединенные линии показаны в нормальном положении. Различные схемы подключения могут быть показаны в середине круга, чтобы указать варианты схемы и подключения.
Челночный клапан
В системах измерения нагрузки обычно используются челночные клапаны. Их конструкция гарантирует, что к верхнему соединению всегда будет подаваться самое высокое давление. На символе изображен шаровой кран, и когда он сталкивается с двумя разными давлениями, шар будет двигаться в любом направлении, чтобы максимальное давление текло к верхнему соединению.
Обратные клапаны и запорные клапаны
Обратные клапаны пропускают поток только в одном направлении. Пример символа здесь показывает, что поток идет сверху вниз только тогда, когда давление превышает номинал пружины. Обычно рекомендуется указывать давление пружины рядом с обратным клапаном.
Обратные клапаны с пилотным управлением
В приведенном здесь примере символа пунктирная линия используется для обозначения линии пилота.
Пилотная линия используется для открытия обратного клапана и пропускания потока обратно через клапан. Нижний символ на изображении выше представляет собой общий формат для обратных многослойных пластинчатых клапанов с двойным пилотным управлением. Они часто используются с направляющими клапанами CETOP. Когда давление приложено к одной стороне, свободный поток допускается в обоих направлениях. Но когда направляющий клапан закрыт и на клапан не подается давление, оба обратных клапана закрыты и удерживают груз на месте.
Направляющие клапаны
В соответствии с ISO5599 порты на клапанах маркируются по системе букв или цифр. Вот список общих портов и их обозначение:
Для 4/2-ходового позиционного клапана имеется четыре соединения труб: порт нагнетания, обратный порт, порт A и порт B. «2-е положение» в 4/2-ходовой позиционный клапан означает, что клапан имеет два переключаемых положения, что означает, что он может находиться либо в положении A, либо в положении B.
Для 4/3-ходового позиционного клапана имеется четыре трубных соединения, но три возможных положения переключения.
Типы активации клапана
Существует несколько способов активации гидравлического клапана. Приведенные выше символы обозначают различные способы активации клапана: электрический соленоид, пружина, электрический с гидравлическим пилотом, аварийный ручной, пропорциональный соленоид, ручной рычаг и ножное управление.
На изображении выше показан пример направляющего клапана с пилотным управлением. Это большой донный клапан с гидравлическим приводом и высоким расходом. Он имеет небольшой пилотный клапан с электрическим приводом. Электромагнитные клапаны показывают гидравлическое управление, внешнее управляющее давление (X) и слив внешнего управляющего давления (Y). Символ указывает давление в открытом центре (P) для возврата (T) золотникового клапана.
Гидравлические фильтры, водяные охладители и аккумуляторы
Гидравлический фильтр выше показывает, что поток будет поступать сверху из-за перепускного обратного клапана, показанного сбоку.
Обратный клапан защищает контур от избыточного давления в случае засорения фильтра. Охладитель гидравлической воды пересекает гидравлическую трубу выше. Пути потока воды не показаны на символе, но могут быть включены.
Изображения аккумуляторов на изображении выше обозначают разные этапы. Первый представляет собой аккумулятор под давлением газа и диафрагму для разделения сред. Второй – газонапорный аккумулятор с диафрагмой для разделения сред. Третий – газонапорный аккумулятор с поршнем. Наконец, четвертый аккумулятор — это запасная бутылка.
Логические операторы
Логические клапаны доступны в нескольких различных вариантах. На изображении выше показаны четыре распространенных случая. Все приведенные выше символы относятся к тарельчатому клапану картриджного управления направлением. Верхнее левое изображение имеет соотношение сторон 1:1. На это указывает прямой характер корпуса золотника/тарелки. Верхний правый символ имеет отношение площадей, равное или меньшее 0,7.
