Манометр для измерения давления масла в гидросистеме: Набор 3х манометров SPECOS с адаптерами для измерения давления масла в гидросистеме: В наличии! манометры от “Интернет-магазин СпецОснастка”

ООО “Гидродинамика” – Манометры, микрошланги для подключения манометров,точки контроля давления, фитинги для гидросистем.Контрольно-измерительная аппаратура для гидравлических систем.

Для решения проблем мониторинга и контроля давления в гидравлических системах применяют, как правило, следующие комплектующие:


• Манометры для гидравлических систем радиального, фланцевого и осевого крепления
• Точки измерения давления в гидросистемах
• Микрошланги высокого давления с фитингами
• Краны для защиты манометров от гидроударов (анти-шок вентиль)
• Расходомеры – индикаторы для одновременного измерения рабочего давления, количества потока и температуры рабочей жидкости

Спецпредложение!

Наборы для профессиональной диагностики гидросистем: BDTK60, BDTK60, BDTK25

У нас вы сможете приобрести:

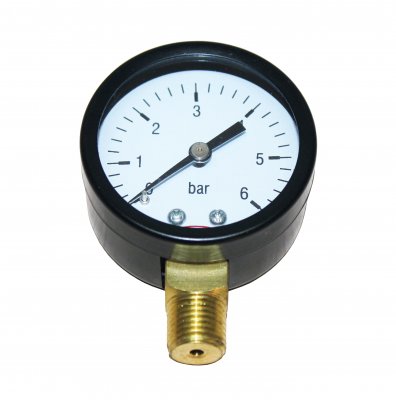

Манометры для гидравлики


 Манометр 0-0040 1/4″ DIN16288 осевой подвод
 Манометр 0-0100 1/4″ DIN16288
 Манометр 0-0100 1/4″ DIN16288 осевой подвод
 Манометр 0-0160 1/4″ DIN16288
 Манометр 0-0250 1/4″ DIN16288
 Манометр 0-0250 1/4″ DIN16288 осевой подвод
 Манометр 0-0400 1/4″ DIN16288

 Манометр 0-0400 1/4″ DIN16288 осевой подвод
 Манометр 0-0600 1/4″ DIN16288

• Резьба присоединения штуцера: D=63 мм – 1/4” BSP, D=100 мм – 1/2” BSP
• Диаметр манометра: 63мм или 100 мм.
• Рабочее давление: от 0 до 1000 Бар
• Внутренняя среда для шкалы: глицерин

Тип присоединения: фланцевый, осевый, радиальный.

(см. каталог)

Микрошланги для присоединения манометров к точкам контроля при проведение испытаний гидравлического оборудования

Конструкция шланга: Оболочка и внутреннее покрытие шланга изготовлены из полиамида РА и армирован синтетическим волокном.
Рабочая температура микрошлангов от -40ºС до +100ºС.

Для подключения микрошлангов к гидросистемам в основном используются фитинги с резьбой М16х2 и М16х1,5, прямые или с углом изгиба 45º или 90º. Возможна опрессовка другими типами арматуры по запросу.

(см. каталог)

Точки контроля давления для систем централизованной смазки, контроля давления в гидравлических системах, а также для пневматических систем

Материал изготовления: карбоновая сталь с гальваническим покрытием
Уплотнения: NBR , VITON (по запросу),FKM. Для рабочих температур -20 до +230 ºС
Рабочие жидкости: гидравлические и минеральные масла

По типу конструкции присоединения измерительные точки бывают следующих типов (см. каталог):

• SMK 20
• SMD 20
• SMA 20

Продукция, которую мы предлагаем, может устанавливаться на спецтехники сельскохозяйственной, строительной, лесозаготовительной и других отраслей. Ее можно использовать для тестирования как воздушных, так и гидравлических систем, при заборе масла на анализ и для прочих нужд без отключения общей работы системы. Такой подход помогает сэкономит время и гарантирует качественную бесперебойную работу техники. Использование контрольно- измерительной аппаратуры – это гарантия качественной и бесперебойной работы вашей техники в любых условиях.

Проверка давления в гидросистеме манометром

Це питання залишається відкритим для власників спеціалізованої, сільгосп і мінісільгосптехніка.

Гідравлічна система складається з багатьох компонентів: розподільник, насос-дозатор, гідроциліндр, шестерневий насос, двигун і інше. І нерідко буває, коли щось виходить з ладу. І визначити, що саме стало гірше працювати на око досить складно. Тому, щоб не вгадувати – рекомендуємо скористатися перевіреним і надійним методом. Для цього існує спеціальний прилад – манометр.

Манометр є вимірювальним приладом, який заміряє тиск на тій ділянці, де Ви підключаєте його. Наприклад, якщо у Вас в системі впав тиск, Ви можете перевірити за порядком весь ланцюг. Наприклад: щоб перевірити тиск на розподільнику слід підключити манометр після розподільника; а щоб перевірити тиск на насосі – під’єднуєте манометр на ділянці після насоса. Відповідно, масло після перевіряється пристрою буде йти в манометр, а на ньому, у свою чергу, отримане тиск буде відображено на вимірювальній шкалі за допомогою стрілки.

А для того, щоб зрозуміти, наскільки отримані в результаті вимірювання дані характеризують нормальний чи ні рівень тиску – скористайтеся таблицею, поданою нижче.

Тип пристроюМодельНормальний рівень тиску
ГідромоториМР 25 – МР 32

100-140 Бар

МР 40

120-155 Бар

МР 50 – МР 200

140-175 Бар

МР 250

110-175 Бар

МР 315

90-140 Бар

МР 400

70-115 Бар

МР 500

60-90 Бар

Насос-дозаториV-100

140 Мпа

V-160

150 Мпа

Шестеренні насоси НШНШ 10 – НШ 100

16-21 Мпа

ГідророзподільникР-80

16-20 Мпа

Р-40 (1-секц. )

360 Бар

РХ-346

20 Мпа



















































Теперь перейдем к практической части. Разные устройства (гидромотор, насос, гидроцилиндр и т.д.) имеют разную резьбу. Для того, чтобы Вам не пришлось для каждого устройства искать нужный переходной штуцер – мы Вам предлагаем готовый набор. В него входит манометр, адаптер и 5 разных штуцеров. С их помощью Вы сможете подключить манометр на любом участке, который следует проверить. Кроме этого, у нас есть несколько вариантов манометров: для проверки давления до 400 Бар и до 600 Бар.Кроме этого, данный метод  Вам отлично подойдет, если Вы выполняете регулировку. Наприклад, спеціальний регулювальний клапан є на гидрораспределителе і насос-дозатор. Таким чином, Ви можете вручну виставити необхідні для Вас показники, при яких гідравліка буде працювати саме потрібне для Вас чином.

Щоб отримати комплект з манометром – зв’яжіться по телефону з менеджером компанії або залиште замовлення на нашому сайті. Відправляємо Новою поштою у будь яке місто післяплатою.

Гидравлические манометры (бесплатная доставка)

– 30HG (-1 бар)

– 30HG + 60 фунтов на квадратный дюйм (-1/+4 бар)

0-2,5 бар, 36 фунтов на кв. дюйм

0-6 бар, 85 фунтов на квадратный дюйм

0-10 бар, 140 фунтов на квадратный дюйм

0-15 фунтов на квадратный дюйм

0-15 фунтов на квадратный дюйм (1 бар)

0-16 бар, 230 фунтов на квадратный дюйм

0-25 бар, 350 фунтов на квадратный дюйм

0-30 фунтов на квадратный дюйм

0-30 фунтов на квадратный дюйм (2 бар)

0-40 бар, 550 фунтов на кв. дюйм

0-60 бар, 850 фунтов на квадратный дюйм

0-60 фунтов на квадратный дюйм

0-60 фунтов на квадратный дюйм (4 бара)

0-100 бар, 1400 фунтов на квадратный дюйм

0-100 фунтов на квадратный дюйм

0-100 фунтов на квадратный дюйм (7 бар)

0-160 бар, 2300 фунтов на квадратный дюйм

0-160 фунтов на квадратный дюйм

0-160 фунтов на квадратный дюйм (11 бар)

0-200 фунтов на квадратный дюйм

0-200 фунтов на квадратный дюйм (14 бар)

0-250 бар, 3500 фунтов на квадратный дюйм

0-300 фунтов на квадратный дюйм

0-300 фунтов на квадратный дюйм (21 бар)

0-400 бар, 5500 фунтов на квадратный дюйм

0-400 фунтов на квадратный дюйм

0-400 фунтов на квадратный дюйм (28 бар)

0-500 фунтов на квадратный дюйм

0-500 фунтов на квадратный дюйм (28 бар)

0-600 бар, 8500 фунтов на квадратный дюйм

0-600 фунтов на квадратный дюйм

0-600 фунтов на квадратный дюйм (41 бар)

0-1000 фунтов на квадратный дюйм

0-1000 фунтов на квадратный дюйм (70 бар)

0-1500 фунтов на квадратный дюйм

0-1500 фунтов на квадратный дюйм (100 бар)

0-2000 фунтов на квадратный дюйм (138 бар)

0-3000 фунтов на квадратный дюйм

0-3000 фунтов на квадратный дюйм (207 бар)

0-4000 фунтов на квадратный дюйм

0-4000 фунтов на квадратный дюйм (275 бар)

0-5000 фунтов на квадратный дюйм (344 бар)

0-6000 фунтов на квадратный дюйм

0-6000 фунтов на квадратный дюйм (414 бар)

0-10000 фунтов на квадратный дюйм

0-10000 фунтов на квадратный дюйм (690 бар)

0-14500 фунтов на квадратный дюйм (1000 бар)

30HG – 60 фунтов на квадратный дюйм

85 фунтов на квадратный дюйм (6 бар)

140 фунтов на квадратный дюйм (10 бар)

230 фунтов на квадратный дюйм (16 бар)

350 фунтов на квадратный дюйм (25 бар)

362 фунтов на квадратный дюйм (25 бар)

560 фунтов на квадратный дюйм (40 бар)

870 фунтов на квадратный дюйм (60 бар)

1450 фунтов на квадратный дюйм (100 бар)

2320 фунтов на квадратный дюйм (160 бар)

3625 фунтов на квадратный дюйм (250 бар)

5800 фунтов на квадратный дюйм (400 бар)

8700 фунтов на квадратный дюйм (600 бар)

14500 фунтов на квадратный дюйм (1000 бар)

3-позиционная фиксация лица

Гидравлический пресс и цилиндрические манометры

30 товаров

Гидравлические прессы и манометры для измерения давления в гидравлических машинах. Имеют круглый корпус с резьбовым присоединением к процессу. Эти циферблатные и цифровые манометры предназначены для использования в требовательных гидравлических системах с высокой цикличностью, таких как мониторинг и проверка давления в гидравлических прессах, цилиндрах, держателях инструментов и инструментальных системах.

Гидравлические прессы и манометры для измерения давления в гидравлических машинах. Имеют круглый корпус с резьбовым присоединением к процессу. Эти циферблатные и цифровые манометры предназначены для использования в требовательных гидравлических системах с высокой цикличностью, таких как мониторинг и проверка давления в гидравлических прессах, цилиндрах, держателях инструментов и инструментальных системах.

  • Dial Pressure Gauges for Hydraulic Presses & Cylinders

  • Dial Test System Gauges for Hydraulic Machinery

  • Digital Pressure Gauges for Hydraulic System Pressure

  • Hydraulic Pressure Gauge Adapters

1/4 с наружной резьбой SAE — нижнее соединение
