Манипулятора вылет стрелы: Вылет стрелы крана-манипулятора

Содержание

Аренда манипулятора – National Production Group

Аренда манипулятора

     В нашей компании Вы можете взять в аренду манипулятор на любой срок. Работы производятся на строительных площадках Москвы и Московской области. Наш модельный ряд манипуляторов включает в себя различную технику, от надежных бортовых манипуляторов, до вездеходов Камаз.

     Мы предоставляем только проверенную технику, чтобы оказать клиенту квалифицированную помощь при строительстве, или транспортировке грузов. При чутком руководстве наших специалистов, манипулятор легко справляется со своими задачами даже в экстремальных условиях.

Кран манипулятор

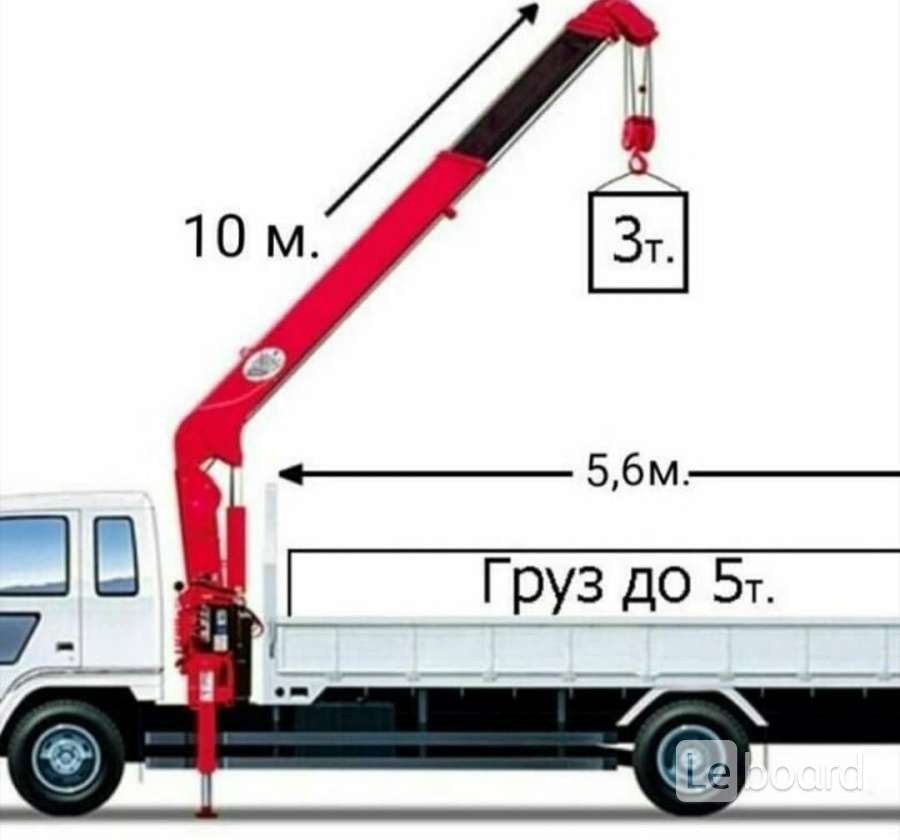

          1. Кран манипулятор – грузоподъемность 3 т, вылет стрелы до 10 м;

          2. Кран манипулятор – грузоподъемность 5 т, вылет стрелы до 6 м;

          3. Кран манипулятор – грузоподъемность 7 т, вылет стрелы до 10 м;

          4. Кран манипулятор – грузоподъемность 10 т, вылет стрелы до 15 м;

          5. Кран манипулятор – грузоподъемность 12 т, вылет стрелы до 15 м;

          6. Кран манипулятор – грузоподъемность 15 т, вылет стрелы до 25 м;

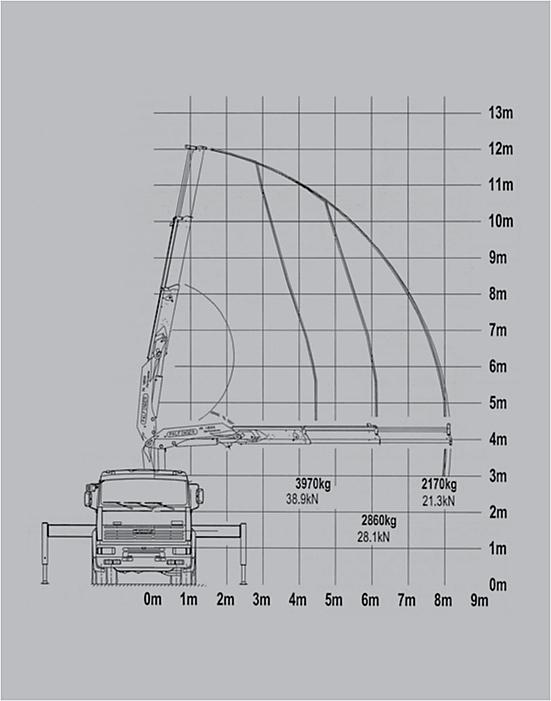

          7. Кран манипулятор – грузоподъемность 20 т, вылет стрелы до 20 м;



Подбор манипулятора

Обратитесь к нашему менеджеру – эксперты в области спецтехники помогут подобрать манипулятор для выполнения планируемых работ. Какие параметры нужно учитывать при выборе?

  • Грузоподъемность кузова

  • Продолжительность работы

  • Вылет стрелы и высоту подъема груза

     В нашей компании Вы можете заказать аренду манипулятора, по Москве и Московской области. Чтобы арендовать манипулятор свяжитесь с нашим менеджером по телефону, менеджер зафиксирует Вашу информацию и оперативно выделит для вас технику. Или оставьте заявку на сайте, с Вами свяжутся в ближайшее время и подберут манипулятор исходя из характера работ, Вашего бюджета и ограничений на строительной площадке.


Стрела – исполнительный элемент КМУ – Основные средства

Коробчатое сечение

В устройство всех КМУ входят телескопические стрелы коробчатого сечения. Короба отдельных секций вдвигаются друг в друга по принципу телескопа.

В конструкции КМУ решетчатые конструкции стрел практически не используются. Дело в том, что при решетчатом строении стрелы большой прогиб при работе с грузом крайне опасен, с большой вероятностью могут быть повреждены части конструкции. Для балок же коробчатого профиля прогиб практически не опасен, и его величина ограничивается лишь соображениями эксплуатационного характера.

Первые коробчатые стрелы имели сечение прямоугольника. Но поиски наиболее совершенных с технической точки зрения профилей, материала и технологий производства коробов не прекращаются до сих пор. Ученые многое уже сделали, но исследования продолжаются. Выбор оптимальной конструкции стрелы – задача непростая. Необходимо, чтобы разработанная схема отвечала ряду требований. В первую очередь производство телескопической стрелы должно быть процессом достаточно дешевым, для выполнения которого не нужно использование уникального оборудования, спецоснастки и дорогого инструмента.

Еще одним требованием, которое необходимо соблюдать при конструировании стрел КМУ, является то, что профили отдельных секций в собранном с другими секциями виде должны обеспечивать минимальный зазор между секциями. Это условие является залогом стабильности положения стрелы при боковых нагрузках, а также фактором значительного повышения сопротивления скручиванию.

И еще одно важное обстоятельство учитывается при конструировании стрел: масса телескопической стрелы должна быть минимальной, при этом снижение веса не должно отражаться на прочностных показателях конструкции. Очевидно, что, чем меньше масса КМУ, тем выше полезная грузоподъемность грузовика, на котором установка смонтирована. В то же время небольшой вес манипулятора снижает центр тяжести машины, а это влечет повышение устойчивости всей конструкции. Ну и, конечно, чем установка легче, тем больше металла сэкономлено, а это немаловажно для стоимости изделия.

В конструкциях КМУ сегодня можно встретить великое множество разновидностей сечений стрел. Надо отметить, что для принципиального улучшения эксплуатационных показателей конструкторы КМУ пошли по пути увеличения количества граней в сечении короба. Исследования в области крановых стрел показали, что, чем больше граней в профиле, тем эффективнее распределяется напряжение по сечению. Оптимально соответствующим принципу «эксплуатационные свойства/ цена» специалисты считают стрелу с 6-гранным сечением.

Шестигранный профиль стрелы был впервые разра­ботан и представлен покупателям шведской компанией Hiab. Благодаря своей форме и большой опорной поверхности стрела отлично держит нагрузку, имеет увеличенный срок службы, выгодное соотношение собственной массы и прочности. Теперь вслед за Hiab гексагональное сечение применяется многими производителями кранов-манипуляторов.

Профили прямоугольного сечения сегодня применяются только в манипуляторах небольшой грузоподъемности (г/п). Прямоугольное сечение в отдельных случаях заменяется трапециевидным. Иногда широким делается нижний пояс сечения, и секции с такими профилями образуют массивные и относительно короткие телескопические стрелы. В другом варианте 4-гранного профиля широким делают верхний пояс сечения, и толщину этой полки существенно усиливают. Считается, что такой профиль значительно снижает опасность коробления при изгибающей нагрузке.

Примеры из практики

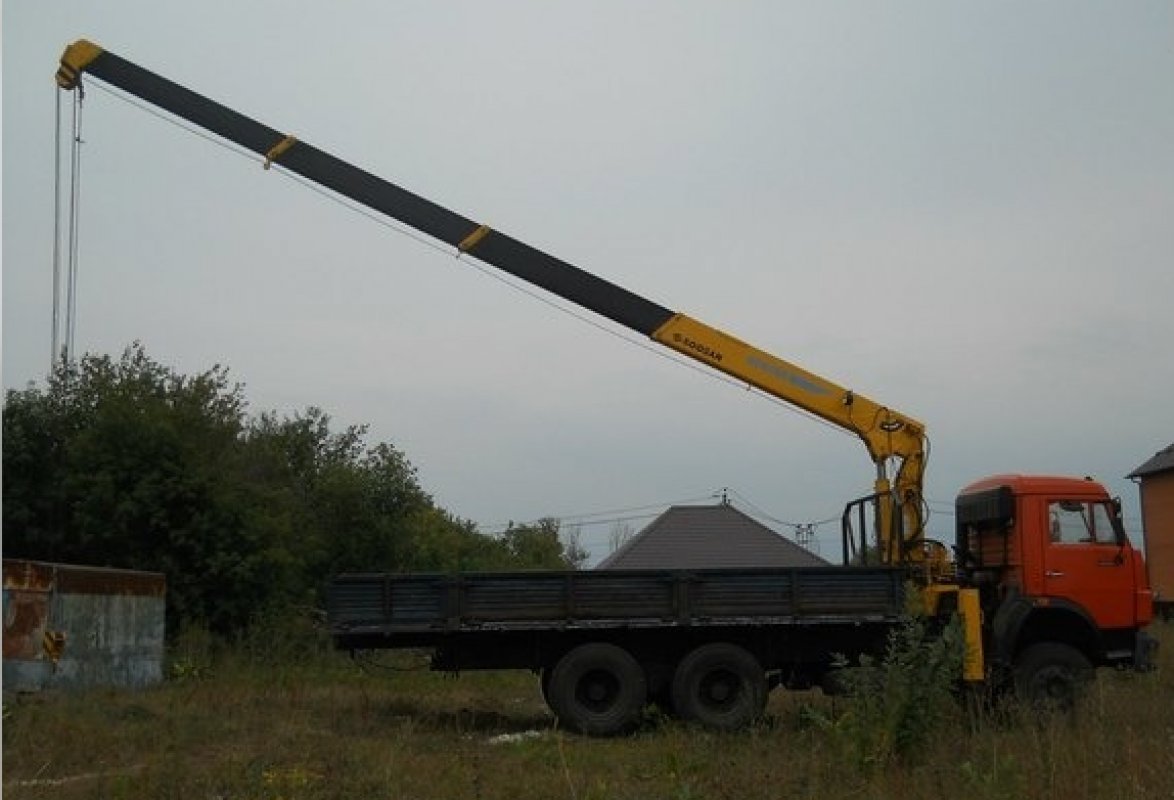

Известный корейский производитель, компания Soosan, использует при выпуске своих крановых манипуляторов 4-гранные стрелы. Так, в мод. Soosan SCS 513 с грузовым моментом 11 т.м используется мощная 4-гранная телескопическая стрела, которая обеспечивает вылет на 8 м, причем г/п на максимальном вылете – 1,2 т. Наибольшая же г/п на вылете 2 м – 5,5 т.

Манипулятор Soosan SCS 513 устанавливается за кабиной и представляет собой КМУ с так называемой прямой телескопической стрелой, которая установлена на поворотной колонне. В телескопической стреле этой модели – 3 выдвижные секции. Но вообще в конструкциях с прямой стрелой, или, как еще говорят, в конструкциях L-типа, бывает до 7 выдвижных секций. У L-образного крана первая секция стрелы длинная, не складывающаяся, а телескопируемые секции довольно короткие. В данной конфигурации манипуляторов используется тросовая подвеска крюка, она позволяет выполнять работы ниже уровня земли на значительных вылетах 6–8 м.

В качестве материала для производства секций КМУ используется листовая мелкозернистая сталь. Благодаря ей крупнообъемные и достаточно тонкостенные конструкции при значительных нагрузках не коробятся. Компания Soosan использует в конструкциях сталь корейского производства ATOS 80. Применение этой стали позволило Soosan кое в чем обойти своих ближайших конкурентов по рынку Кореи.

Испытания показали, что предел прочности стрел Soosan в 1,3 раза выше аналогичного показателя стрел, используемых в КМУ компаний Kanglim и DongYang. Правда, немного проигрывая в прочности, стрелы этих компаний имеют меньшую массу при аналогичных параметрах.

Крановые установки DongYang в России еще пока встречаются нечасто, зато КМУ Soosan установлены на большинстве корейских грузовиков. Шестигранный профиль обеспечивает безупречный баланс стрелы и минимизирует ее деформацию, поэтому гексагональный профиль, как уже отмечалось, считается одним из наиболее удачных при производстве стрел КМУ.

Положительные свойства многогранных профилей состоят еще и в том, что за счет конструктивной прочности многогранную стрелу можно изготовить из более тонкого листа, и она, при тех же эксплуатационных характеристиках, что и стрела прямо­угольного сечения, будет намного легче, прочнее и надежнее. «Оборотной стороной медали» является стоимость производства, т. к. чем больше граней в профиле, тем он дороже.

Поэтому при производстве КМУ в зависимости от г/п и величины грузового момента широко применяются стрелы с 5-гранными, 8-гранными и даже с 10-гранными профилями, используемые для решения различных производственных задач.

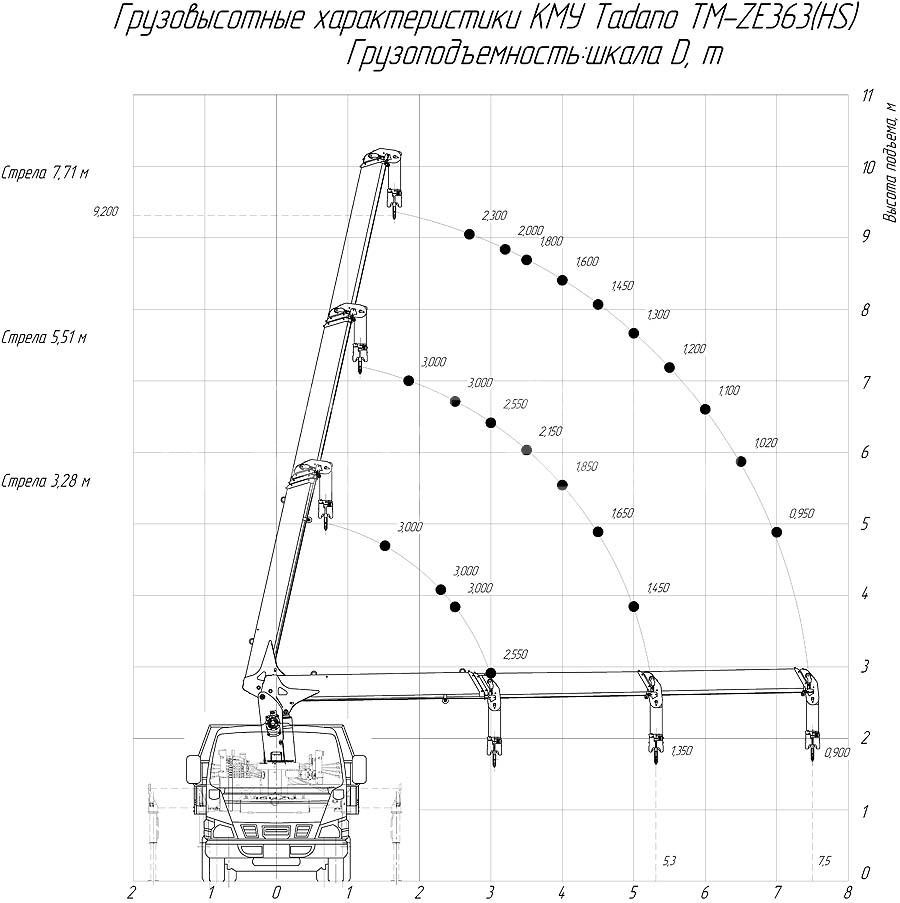

В отдельных своих установках – мод. TM-ZR294, TM-ZR364 – компания Tadano использует стрелы прямоугольного сечения. Но в большинстве моделей применяется традиционная для Tadano стрела 5-гранного профиля. Такой стрелой оснащена самая мощная из выпускаемых сегодня моделей – TM-1052, г/п 8,2 т на вылете 1,8 м. Шестисекционная телескопическая стрела имеет максимальный вылет 15, 92 м. Пятигранная стрела применена и в совсем небольшой установке, мод. TM-ZR295, телескопическая стрела которой состоит из 4  секций, а г/п – 3,03 т на минимальном вылете 1,45 м.

Есть в арсенале компании и модель Tadano Super Z305, в которой использовалась усиленная 8-гранная стрела. Максимальная г/п установки составляет 3,6 т, а пять телескопических секций выдвигаются на длину 12,3 м.

С 8-гранными стрелами работает и еще мало известная у нас корейская компания Hankook Banzai Crane. Выпускаемые ею модели КМУ HBC 155, HBC 186 (г/п 5 и 8 т) имеют L-образную схему установки и максимальный горизонтальный вылет стрел 12,2 и 20,2 м соответственно.

Для производителей Ю. Кореи характерно производство L-образных КМУ с прямой телескопической стрелой. Такой тип конструкции есть также в установках, выпускаемых в Японии, США. В Европе же большее распространение получили КМУ с шарнирно-сочлененной конструкцией, обозначаемой как Z-образная схема складывания. Преимущество Z-схемы – в возможности работать с грузами, находящимися за препятствиями. Кроме того, КМУ такой конструкции более компактно складываются в транспортном положении (хотя в этом положении большая часть КМУ передается на переднюю ось) машины, что является минусом.

Шведский производитель Hiab предлагает широкую линейку как кранов-манипуляторов в три сложения, так и простых телескопических кранов с тросом и крюком. Надо отметить, что Hiab выпускает только краны-манипуляторы с шестигранным профилем, будь то шарнирно-сочлененные манипуляторы, небольшие легкие Т-образные манипуляторы с грузовым моментом до 4 т.м или мощные телескопические манипуляторы с тросовой подвеской крюка. Использование стрелы шестигранного профиля обеспечивает прочность стрелы и ее долговечность, а также позволяет применять пластины скольжения большого размера. Пластины скольжения большого размера улучшают плавность движений манипулятора, а также снижают механический износ стрелы благодаря меньшему давлению на телескопические секции.

На своем заводе в Южной Корее Hiab выпускает тросовые краны-манипуляторы с жесткой стрелой. Телескопическая Т-образная система стрелы обеспечивает длительный срок службы и сводит к минимуму необходимость в обслуживании благодаря оптимизированному сечению стрелы и высокой надежности. Эта эффективная с точки зрения эксплуатационных затрат конструкция также обеспечивает скорость погрузо-разгрузочных циклов и высокую грузоподъемность.

Если взять для примера наиболее популярную модель тросового крана Hiab на российском рынке – Hiab 190T, то на минимальном вылете 1,52 м стрела обеспечит г/п 8000 кг, а на максимальном вылете 19,4 м – 400 кг. При этом масса крана в комплекте с опорами составляет всего 3220 кг.

Модельный ряд кранов-манипуляторов Hiab в три сложения (с шарнирно-сочлененной стрелой) включает краны-манипуляторы с грузовым моментом от 2,2 до 85,7 т.м. В качестве примера КМУ Hiab в три сложения можно привести одну из последних новинок компании – эффективный, многофункциональный и экологичный кран-манипулятор Hiab 544. Данный кран работает на основе автоматической системы HiPro, оснащен насосом переменной производительности и имеет неограниченный угол поворота.

Грузовой момент крана-манипулятора Hiab XS 544 составляет 51 т.м, максимальный вылет – от 15 до 25 м в зависимости от количества секций. КМУ может быть оснащена гуськом с выдвижными секциями в количестве до шести для более длинного вылета и большей функциональности; общая высота подъ­ема составит в этом случае 35 м. Благодаря низкому собственному весу, который достигается в том числе благодаря оптимальному шестигранному сечению стрелы, кран-манипулятор Hiab 544 обладает высокой г/п даже на длинном вылете.

Отечественное предприятие ЗАО «ИНМАН», занимающееся с 1992 г. производством манипуляторов, вошло в 2011 г. в состав концерна Palfinger и получило мощную технологическую поддержку ведущего международного производителя. В результате предприятие выпускает около двух десятков моделей КМУ и множество их модификаций. В конструкциях стрел «ИНМАН» использует Z-образное складывание, профили применяются преимущественно 6-гранные, а количество телескопических секций может достигать пяти, при этом вылет стрелы – до 18,8 м.

В прошлом году «ИНМАН» представил манипулятор ИТ 80, а совсем недавно ИТ 180, которые конструктивно аналогичны корейским КМУ. Оба манипулятора оснащены прямой стрелой с тросовой подвеской крюка. Г/п модели ИТ 80 составляет 3050 кг на вылете 2,7 м, грузовой момент – 8,2 т.м, максимальный вылет стрелы – 7,53 м. Стрела шестигранного профиля с двумя выдвижными секциями. При свертывании установки в транспортное положение опоры переворачиваются вертикально вверх, что исключает их повреждение. Управляется установка с земли, пульты управления вынесены на обе стороны КМУ.

ИТ 180 – самая грузоподъемная установка в линейке тросовых КМУ серии ИТ. Ее максимальная г/п на вылете 2,5 м составляет 7200 кг, а на максимальном вылете 18,8 м – 400 кг. ИТ 180 – лидер не только по грузоподъемности, но и по вылету. Стрела шестигранного профиля с пятью выдвижными секциями и тросовой подвеской крюка. Управляется КМУ с сиденья на колонне (в базовой комплектации). Угол поворота колонны – 390°. Опоры ИТ 180 с гидравлическим поворотом в вертикальное положение.

Что касается самого концерна Palfinger, то его продукция демонстрирует наиболее яркий пример использования шарнирно-сочлененной схемы стрелы. Буквально в канун Нового года компания представила рынку самый мощный кран компании, мод. PK 200002 L-SH г/п 60 т. В конструкции стрелы – 9 шестиугольных секций, шестигранный профиль имеет повышенную устойчивость к скручивающим нагрузкам. Удлинительная часть состоит из восьми секций. Разложенная стрела в вертикальном направлении поднимается на 50 м, а удлинительную часть при этом можно установить горизонтально. Предусмотрено, что на максимальном вылете оператор может работать с грузами до 0,6 т. Грузовой момент крана составляет 200 т.м.

Итальянская компания Efter разработала и использует стрелы с 10-гранным сечением. Использование в конструкции высокопрочной стали Weldox 1300 сделало стрелы Efter одними из лучших в Европе – небольшая масса и прочная конструкция стрелы позволили увеличить вылет, расширить тем самым рабочую зону, повысить г/п. В арсенале этой компании около 40 моделей КМУ.

Все бо’льшую популярность в России завоевывает немецкий производитель КМУ компания Atlas Maschinen GmbH. Интересно, что эта фирма изготавливает свои установки на заводе в Германии в режиме полного цикла: стреловые секции гнут из стального листа, в соседнем цехе производят гидроцилиндры, готовят гидравлическую разводку. Поэтому руководство Atlas утверждает, что качество их КМУ выше большинства производителей, занимающихся сборкой установок из поставляемых готовых компонентов и не имеющих возможности в полной мере контролировать все этапы производства.

Стрелы Atlas обладают так называемым обратным ходом секции расширения. Такая конструктивная новация позволяет производить грузовые и разгрузочные работы на минимальных площадях, стрела дает возможность оперировать с грузами почти вплотную к поворотной колонне. В тесных кварталах старой Европы установки Atlas с индексом SL, означающим возможность «обратного хода», сегодня очень популярны.

Еще одна характерная черта установок Atlas заключается в том, что в моделях с грузовым моментом менее 10 т.м для удешевления изделия одна секция стрелы изготавливается прямоугольного сечения. Расчеты специалистов Atlas показывают, что снижения надежности и прочности в результате «подмены» практически не происходит.

Еще одним принципиальным моментом эксплуатации стрел КМУ является порядок выдвижения секций. Наиболее эффективным является т. н. последовательное выдвижение, когда секции, имеющие сечение более слабое, используются в последнюю очередь. Такой подход, безусловно, сохраняет ресурс стрелы на более долгий срок, и работа такой стрелы более надежна. Однако последовательное выдвижение значительно удорожает конструкцию. Произвольное движение секций менее экономично, т. к. первыми выдвигаются секции, которые оказывают наименьшее сопротивление в этот момент.

Заказывая кран-манипулятор Hiab тяжелой серии, клиент в зависимости от своих потребностей может выбрать манипулятор с последовательным или произвольным порядком выдвижения секций. Если кран имеет 4 или 5 выдвижных секций – например, четырехсекционный Hiab 244 Duo, то целесообразно сэкономить и заказать манипулятор с произвольной последовательностью выдвижения (в этом случае обозначение крана будет Hiab 244EP-4 Duo). А если для работы нужен кран-манипулятор с длинным вылетом и большим количеством секций стрелы (КМУ Hiab можно заказать с количеством секций до девяти), то для таких кранов Hiab предлагает использование опции «последовательное выдвижение цилиндров телескопа», которая продлит срок службы стреловой конструкции. Тогда, например, 8-секционный Hiab 244 будет иметь следующее обозначение: Hiab 244E-8 Duo.

Каждый известный производитель уделяет конструкции стрел, используемых в своих установках, большое внимание, старается максимально оптимизировать устройство, внести изменения, отличающие его конструкцию от схем конкурентов. Свои удачные разработки известные краностроители патентуют и используют только в собственных конструкциях. Удачная конструкция стрелы может оказать большое влияние на популярность бренда, неудачная же, наоборот, перечеркнет все ранее достигнутые успехи.

Услуги и аренда манипулятора от 3 тонн в Тюмени




Малотоннажный манипулятор







Технические характеристики:

Грузоподъемность стрелы: 2 – 3 тонны;
Вылет стрелы:
 5 – 8 метров;
Тип стрелы: гидравлический или тросовый;
Длина борта: 3 – 5 метров;
Грузоподъемность борта: 3 – 4,5 тонны;
Проходимость: обычная.

Совет новичку:

Крано-манипуляторные установки разделяют на:Тросовые и Гидравлические. Тросовые КМУ более распространены, но гидравлические КМУ постепенно завоевывают свое место на рынке услуг.


Среднетоннажный манипулятор


Технические характеристики:

Грузоподъемность стрелы: 3 – 5 тонн;
Вылет стрелы:
 10 – 12 метров;
Тип стрелы: гидравлический или тросовый;
Длина борта: 3 – 7 метров;
Грузоподъемность борта: 5 – 10 тонн;
Проходимость: обычная.

Совет новичку:

Тросовые КМУ позволяют работать с грузом ниже уровня земли, в отличии от гидравлических. Гидравлические КМУ незаменимы при работе в условиях ограниченной высоты(склад, цех и т.д.).


Тяжелый манипулятор




Технические характеристики:

Грузоподъемность стрелы: до 12 тонн;
Вылет стрелы:
 до 18 метров;
Тип стрелы: гидравлический или тросовый;
Грузоподъемность борта: до 20 тонн;
Длина борта:
 до 12 метров;
Проходимость: обычная.

Совет новичку:

Внимание! Увеличение вылета стрелы КМУ уменьшает грузоподъемность установки в целом. Что бы грамотно распланировать монтажные и погрузочные работы, нужно знать величину грузоподъемности на разных вылетах стрелы.


 Манипулятор-вездеход






Технические характеристики:

Грузоподъемность стрелы: до 7 тонн;
Вылет стрелы:
 до 12 метров;
Тип стрелы:  гидравлический или тросовый;
Грузоподъемность борта: до 10 тонн;
Длина борта: до 5 метров;
Проходимость: повышенная, вездеход.

Совет новичку:

Что бы избежать поломки КМУ на всех установках есть система защиты от перегрузок. В нужный момент датчик подаст световой или звуковой сигнал о превышении допустимой нагрузки.




КАК МЫ РАБОТАЕМ?


Ваши заявки на аренду манипулятора мы принимаем по телефону: (3452) 560-560 или On-line!



      Команда наших логистов с удовольствием ответит на все Ваши вопросы, подберет подходящий тип манипулятора, предложит оптимальную схему доставки и кратчайший маршрут до объекта, что в итого существенно сэкономит Ваши силы, нервы, время и деньги. Мы рады быть Вам полезны при решении любой самой сложной задачи.

Нам по пути, ведь наш девиз: “Всегда по главной!”.




 ЗАКАЖИТЕ ЗВОНОК И МЫ
СВЯЖЕМСЯ С ВАМИ В ЛЮБОЕ
УДОБНОЕ ДЛЯ ВАС ВРЕМЯ


Ваши данные не будут переданы третьим лицам.






 Почему арендовать манипулятор выгоднее в “Автоколонна72”?


ОПЫТ И КАЧЕСТВО

Большой опыт наших логистов, водителей, административного персонала дает нам право с уверенностью утверждать о нашем профессионализме в данной области и помогает нам быть готовыми к любой ситуации.

ЧЕСТНОСТЬ И ОТКРЫТОСТЬ

Наша ставка только на долгосрочные и взаимовыгодные отношения. Мы прекрасно понимаем, что значит вести бизнес в сегодняшних реалиях, и поэтому дорожим честным и отрытым подходом к окружающим.

РАЗУМНЫЕ ЦЕНЫ

Логисты “Автоколнна72” всегда готовы предложить Вам аренду любой техники на любой срок по разумной среднерыночной цене. При этом Вы получаете действительно качественный результат.

ВСЕГДА НА СВЯЗИ

Приоритетной задачей всех сотрудников является постоянная доступность для всех наших клиентов и партнеров. Не редко мы решаем появляющиеся вопросы даже после окончания рабочего дня.

ГАРАНТИЯ

Правильный подбор техники это 100% наша ответственность. Поэтому на Ваш заказ всегда точно в срок приезжает подходящий транспорт готовый к работе.

ОПЕРАТИВНОСТЬ

Наша база автотранспорта и различной техники насчитывает более 500 единиц и постоянно пополняется новыми партнерами. Мы в кратчайший срок готовы предоставить для Вас любой необходим вид машины и выполнить поставленный объем работы.


ЗАКАЖИТЕ РАСЧЕТ СТОИМОСТИ ДОСТАВКИ

ДО ВАШЕГО ОБЪЕКТА



Ваши данные не будут переданы третьим лицам


Важные преимущества манипулятора


    Почему кран-манипулятор является более востребованным чем другие виды погрузочной техники?

     Самым главным преимуществом манипулятора является его функционал “Два в одном”. Это означает, что КМУ самостоятельно загружает и самостоятельно доставляет любой груз по назначению!!! Сочетание в одном автомобиле с КМУ по сути двух машин: Кран и Грузовик, дает широкий спектр возможностей при монтаже, доставке и погрузо-разгрузочных работах.
     С модулируем ситуацию в которой клиенту необходимо доставить груз: кирпичи на паллете, из точки А в точку Б.

Сравним два варианта доставки: Кран-манипулятор и Кран + Грузовик.

  Вариант I
Кран-манипулятор
                        Вариант II
Кран + Грузовик

C Простота организации: Минимально возможное время исполнения заказа и оперативность транспортировки. D

Сложная организация: Два вида техники в одно время и в одном месте, причем, два раза подряд.

C
Экономия трудозатрат: Максимальная автоматизация и сокращение ручного труда. D

Высокая трудоемкость: Для обслуживания данного зака потребуется больше людей чем с КМУ.

C Высокая маневренность: Минимальная рабочая площадка и удобство доставки по городу. D

Низкая маневренность: Погрузо-разгрузочные работы требуют большого пространства для работы.

C Оптимизация затрат: Вы оплачиваете работу только одного транспортного средства и одного оператора. D Двойная оплата: Вы оплачиваете услуги двух автомобилей.





ОСТАВЬТЕ ИНДИВИДУАЛЬНЫЙ
ЗАКАЗ И МЫ СДЕЛАЕМ ТО,
                ЧТО ВАМ НУЖНО



Ваши данные не будут переданы третьим лицам








Сварочные манипуляторы | Колонна и стрела

Сварочные манипуляторы часто используются при строительстве труб, резервуаров и сосудов. В сочетании с поворотными роликами или другими вариантами оборудования для позиционирования, такими как универсальный контроллер и Cross Slide Plus, они могут выполнять различные виды автоматической сварки.

Позиционеры перемещают работу под сварочное технологическое оборудование. Манипуляторы сварочной головки перемещают сварочное технологическое оборудование над работой. Манипуляторы стали более производительными и совершенными, чтобы удовлетворить возросшую автоматизацию сварки, более высокие скорости наплавки и снизить трудозатраты

Манипулятор сварочной головки может быть очень большим, с грузоподъемной стрелой и достаточной жесткостью для перевозки оператора.Или это может быть простая комбинация мачты и стрелы только для удержания намотанной проволоки, органов управления и сварочной головки. Манипуляторы сварочных головок не устают, устают люди. Манипулятор может производить постоянное наплавление металла шва до тех пор, пока работа не будет завершена, независимо от того, сколько времени это займет. Нередко можно найти толстостенный сосуд высокого давления, для которого требуется непрерывное заполнение 6-дюймового (150 мм) сварного шва в течение 12 или более часов.

Один манипулятор может удерживать несколько источников питания и сварочных головок и выполнять всю работу без остановок.

Koike Aronson / Ransome производит полную линейку манипуляторов для сварки колонн и стрел, которые обеспечивают максимальную безопасность и производительность с грузоподъемностью от 150 фунтов до 3000 фунтов (на каждом конце стрелы).

Манипуляторы для сварки колонн и стрел

— это универсальное и прочное решение, обеспечивающее подъем на высоту до 30 футов и вылет, дублирующий функции высококвалифицированного сварщика.

Передвижные тележки с ручным или механическим приводом могут быть включены для сварки и процедур различной длины.

Сварочный манипулятор с колонной и стрелой может быть оборудован многими вариантами скоростей, органов управления и сварочного оборудования. Для удовлетворения ваших потребностей доступны как шестеренчатые подъемники, так и подъемники с цепным приводом.

Доступны специально разработанные манипуляторы для сварки колонн и стрел. Пожалуйста, напишите в наш отдел продаж позиционеров, чтобы назначить консультацию.

Особенности сварочного манипулятора

  • Для позиционирования сварочного оборудования
  • Точный диапазон вылета и подъема от 4 до 30 футов
  • Подъемная система с реечной передачей — БЕЗ ЦЕПНОГО ПОДЪЕМНИКА
  • Основание может быть стационарным, переносным или установленным на транспортном средстве
  • Вращение шкворня доступно для мачты

Как правильно выбрать размер манипулятора, чтобы наилучшим образом удовлетворить ваши потребности

Чтобы выбрать правильный размер манипулятора, необходимо определить не только диапазоны вылета и подъема, но и требуемую грузоподъемность.Диапазон досягаемости выбирается в соответствии с желаемыми крайними положениями дуги по горизонтали. Диапазон подъема выбирается в соответствии с крайними положениями дуги по вертикали. Типичная сварочная установка показана на схеме.

Когда автомобиль используется для перемещения по дуге в продольном направлении по длине судна, требуемая колея может быть определена путем прибавления длины рамы автомобиля к желаемой величине хода по дуге. обеспечить правильную общую длину гусеницы.



Как работает сварочный манипулятор

Сварочный манипулятор — это часть оборудования, которая помогает операторам добраться до любого места, где требуется сварка.Его функция заключается в том, чтобы обеспечить такой же подъем и вылет, как у высококвалифицированного сварщика. Итак, как работает сварочный манипулятор?

Каждая деталь и каждый дюйм сварочного манипулятора созданы для того, чтобы стать подходящим помощником при сварке MIG и сварке с флюсовой сердцевиной. Колонна посередине имеет на конце приспособление для удерживания сварочной головки, которое можно отрегулировать в соответствии с желаемым углом и длиной. Он также поставляется с поворотными роликами для более быстрого маневрирования, но если вы хотите, чтобы он оставался устойчивым во время процесса сварки, вы можете легко затянуть винты на платформе, чтобы плотно удерживать манипулятор.

Однако не следует путать сварочный позиционер и сварочный вращатель. Сварочный манипулятор предназначен для приближения сварочной головки к заготовке, а последние работают на приближение заготовки к сварочной головке.

Вот демонстрация настройки сварочного манипулятора:

Почему стоит выбрать сварочный манипулятор?

В целом, сварочный манипулятор повышает производительность труда, обеспечивает большую гибкость и снижает утомляемость ваших сварщиков, обеспечивая при этом постоянное качество ваших сварочных операций.

Обеспечивает большую мобильность во время операций.

Ручные манипуляторы созданы для более быстрого перемещения благодаря встроенным поворотным роликам, а механизированные могут управляться как вручную, так и с помощью компьютера. Переход с одной рабочей станции на другую не будет таким трудоемким и утомительным, как раньше. Даже сварщик-одиночка может самостоятельно перенести манипулятор по всему цеху.

Обеспечивает более безопасную рабочую среду.

Благодаря регулируемым функциям и предохранительным ремням вы можете безопасно перемещать сварочную головку ближе или дальше от заготовки, что позволяет выполнять сварку вдали от зоны нагрева.Он также поставляется с защитными бамперами, чтобы обеспечить безопасность пистолета, стрелы и самого манипулятора во время процесса сварки.

Это идеальное оборудование для автоматизации сварочных операций.

Сварочные манипуляторы

работают точно так же, как квалифицированный дополнительный рабочий в вашем цеху, и позволяют выполнять повторяющиеся качественные операции, не требуя большого количества рабочей силы. Например, осциллирующий блок ArcBoss идеально имитирует движение руки человека, обеспечивая постоянное качество без чрезмерной физической нагрузки на оператора. Оператор может даже управлять манипулятором во время сварки с помощью пульта дистанционного управления.

Создан для прочности и долговечности

Большинство сварочных манипуляторов могут работать с большими весами. Возьмем, к примеру, ArcBoss. Полностью выдвинутая стрела испытана на способность выдерживать нагрузку до 50 фунтов. Вам не придется беспокоиться о неожиданном ослаблении сварочной головки или о том, что сварочные операции будут выполняться понемногу только потому, что манипулятор не может справиться с таким большим весом или давлением.



Сварочный манипулятор с колонной и стрелой с автоматической функцией MIG + SAW с двумя головками

Ситуация

Цех по производству труб в Мексике получил контракт на выполнение многопроцессорной сварки.Во-первых, им нужно было сварить перегородки, используя процесс MIG, вдоль внутреннего длинного шва трубы диаметром 18 дюймов и длиной до 16 футов. Сварка перегородки по внутреннему диаметру вручную с участием рабочего в ограниченном пространстве доказала свою эффективность. быть трудоемким, неудобным и небезопасным для работника. Заказчику также требовался процесс дуговой сварки под флюсом (субдуговой) для внешних кольцевых сварных швов. Наконец, у них было ограниченное пространство и строгий бюджет, поэтому они обратились к LJ, чтобы спроектировать и построить сварочный манипулятор MIG + SAW с обеими функциями, встроенными в одну машину.

Старый процесс

Первоначальный процесс включал ручную сварку в ограниченном пространстве. После того, как внутренние работы будут завершены, они планировали переместить судно на другую станцию, где они затем завершат внешние сварочные работы с помощью дуговой сварки под флюсом, системы манипулятора для сварки колонны и стрелы. В целом процесс был небезопасным, неэффективным, требовал лишней обработки и большей площади, чем клиент мог себе позволить.


Решение LJ

LJ смог выполнить по графику заказчика следующее:

  • Идентификация спецификации.
  • Индивидуальный дизайн и инжиниринг, включая специально разработанную систему MIG с узкой головкой и сварочной камерой.
  • Индивидуальные средства автоматизации для интеграции SAW, MIG, манипулятора колонны и стрелы и системы камер. Результатом стала единая панель управления, объединяющая все необходимые функции.
  • Производство оборудования.
  • Доставка оборудования.
  • Обучение.

Ниже приведены технические характеристики оборудования для этой пользовательской работы:

  1. Специализированная колонна и стрела с 6-футовой мачтой (колонна) и 16-футовым вылетом (стрела).
  2. Один конец стрелы сварочного манипулятора оснащен поддуговой системой с системой подачи и возврата флюса.
  3. Противоположный конец манипулятора CaB со специально разработанной системой сварки MIG с узкой головкой и камерой для сварки открытой дугой.
  4. MIG предварительно запрограммирован для необходимой сварки швов.


Результат

  1. Заказчику не требуются две отдельные станции для сварки.
  2. Со специализированной системой MIG с узкой головкой больше не требуется посылать сварщика в ограниченное пространство, и вся сварка может выполняться на внешней стороне заготовки.Предварительно запрограммированные автоматические сварные швы.
  3. Круговые наружные сварные швы, выполненные поддуговой системой, которая обеспечивает более высокое наплавление и более плотный сварной шов, чем ручная сварка MIG или TIG.

Хотите узнать больше о возможностях LJ Subarc ? Запросите бесплатную консультацию с одним из наших специалистов сегодня:

Сварочные манипуляторы | Престон Истин

Сварочные манипуляторы PrestonEastin

удерживают сварочную головку в нужном положении относительно заготовки.Они интегрируются с ручными и автоматическими сварочными позиционерами и экономят деньги за счет повышения производительности и качества сварки. Они поддерживают весь спектр ручных и автоматических сварочных процессов.

Наши манипуляторы сварочной головки используют конструкцию колонны и стрелы, чтобы перемещаться по заготовке и вокруг нее. Они часто используются для сварки труб, резервуаров и других крупных сборных конструкций.

В отличие от кареток с боковой балкой, манипуляторы обеспечивают движение вверх, вниз, внутрь и наружу. Они также поворачиваются в основании, что делает их бесступенчато регулируемыми и идеальными для широкого диапазона круговых и продольных швов.



Поддержка самых легких и самых тяжелых сварочных головок

Сварочные манипуляторы

обычно работают в паре с токарными роликами, передними/задними бабками и 2-осевыми позиционерами. Манипулятор в сочетании с позиционером может обеспечить дополнительный уровень контроля над вашим процессом, повышая качество и повторяемость. В ручных процессах это означает лучшую эргономику для сварщика, что повышает производительность и качество. В автоматизированных сварочных процессах согласованность выше, поэтому возникает меньше дефектов и меньше переделок.

PrestonEastin классифицирует манипуляторы на пять типов в зависимости от грузоподъемности:

  • Whitetail серии 200 от 200 фунтов (91 кг) до 400 фунтов (181 кг)
  • Легкая нагрузка от 300 фунтов (136 кг) до 600 фунтов (272 кг)
  • Средняя нагрузка от 650 фунтов (295 кг) до 1200 фунтов (544 кг)
  • Для тяжелых условий эксплуатации от 750 фунтов (340 кг) до 1500 фунтов (680 кг)
  • Сверхтяжелая нагрузка от 1100 фунтов (499 кг) до 2600 фунтов (1179 кг)

Нажмите на опции, чтобы узнать больше.

Сотрудничайте с нами для индивидуального манипулятора

Совместный процесс нашей команды гарантирует индивидуальный манипулятор, который легко интегрируется в ваш сварочный процесс. Также возможна интеграция беспроводного управления.

PrestonEastin тщательно учитывает факторы производительности и окружающей среды при выборе правильной конфигурации манипулятора для вашего приложения. С этой целью мы предлагаем настройки для:

  • Кабельный органайзер
  • Настройки управления (например,г., беспроводная связь и интеграция с несколькими позиционерами)
  • Входные напряжения
  • Подъемные двигатели
  • Диапазоны скоростей мачты / домкрата
  • Мачта / Ход поршня
  • Цвет краски
  • Поршневые двигатели

Основания

Мы предлагаем два стандартных варианта базы вашего манипулятора: Х-база или туристический автомобиль.

X-образное основание обеспечивает жесткую устойчивость манипуляторов, поддерживающих тяжелые грузы. Они идеально подходят для сотового производства, где перемещение манипулятора не требуется.

Тележки

обеспечивают вашему манипулятору дополнительную гибкость, позволяя ему перемещаться между несколькими производственными ячейками. PrestonEastin предлагает два типа туристических автомобилей: безмоторные туристические автомобили для ручного передвижения и механические туристические автомобили со стандартными частотно-регулируемыми приводами для дополнительного уровня автоматизации.

Проконсультируйтесь с PrestonEastin

Добавление манипулятора к сварочным операциям повышает производительность и качество, но только в том случае, если это подходит для вашей сварочной операции.Ожидания от манипулятора для сварки труб отличаются от требований к агрегату для резервуаров, бочек или оснований машин, поэтому обратитесь за советом к экспертам PrestonEastin.

Не тратьте часы на оценку каждого сварочного манипулятора, выставленного на продажу, сэкономьте время, обратившись в PrestonEastin. Мы поможем вам оценить ваши потребности и понять ваши возможности.

Если вы заинтересованы в интеграции манипулятора в свой сварочный процесс, вы можете запросить ценовое предложение. Независимо от ваших потребностей, PrestonEastin может настроить любой продукт в соответствии с вашими точными спецификациями.

Сварочный манипулятор (манипулятор колонной стрелы)

Описание сварочного манипулятора:

Сварочный манипулятор, также называемый манипулятором колонной стрелы, в основном устанавливается со сварочными аппаратами TIG и MIG. И мы можем предоставить вам три типа сварочных манипуляторов для наших клиентов: радиальные, фиксированные и фиксированные вращающиеся манипуляторы. Он в основном используется для надежной поддержки высокоточной сварки, а также может использоваться для сварки судов, ветряных башен, трубопроводов и многих других полировальных машин.В основном он состоит из колонны, стрелы, направляющего держателя и тележки. Этот манипулятор колонной стрелы может работать как внутри труб малого внутреннего диаметра, так и снаружи труб большого диаметра для сварки кольцевых и продольных швов. Кроме того, мы можем добавить к этому сварочному манипулятору больше функций, таких как отслеживание, мониторинг и функция повторного использования припоя. Мы также можем спроектировать и изготовить сварочные манипуляторы в соответствии со специфическими требованиями наших клиентов.



Основные характеристики машины в нашей компании:

1. И колонна, и стрела имеют V-образный рельс и обладают высокой грузоподъемностью.
2. Для стабильного и плавного позиционирования стрелы колонна оснащена тормозным двигателем.
3. На держателе направляющей имеется предохранительный штифт, а на стойке имеется ряд защитных отверстий. Английская булавка войдет в защитное отверстие, когда цепь сломается. Таким образом удается избежать серьезных аварий.
4. Для соединения нижней части данного манипулятора с его основанием используется поворотная опора, благодаря чему достигается плавное и стабильное вращение. Кроме того, это также может облегчить работу по сварке многих заготовок одновременно.
5. Направляющий держатель соединяет стрелу с колонной, что делает возможной регулировку по вертикали и горизонтальное удлинение.
6. Стрела также оснащена поперечным электрическим регулятором.
7. Преобразователь с плавным регулированием скорости со стабильной и надежной работой используется для управления выдвижением стрелы.И преобразователь имеет механизм тестирования отказа, который подает сигнал тревоги, когда происходит что-то не так.
8. Держатель направляющей имеет коробчатую форму. А его верхняя часть связана с подъемной цепью; его задняя часть связана с колонной через звездочку; а его передняя часть соединена со стрелой.
9. Его редуктор в основном состоит из профессионального колеса с куклоидальной цапфой и редуктора с червячной передачей.
10. В этом манипуляторе колонной стрелы используется режим смазки с полным уплотнением погружением в масло, что помогает предотвратить попадание пыли, шлака и многих других загрязнений.



Технические параметры кромкофрезерного станка:

Сварочные манипуляторы

Сварочный манипулятор – Полное руководство по часто задаваемым вопросам

В сварочной промышленности есть много вспомогательного оборудования и технологий для обработки. Существуют сварочные манипуляторы, сварочные позиционеры, вращатели и так далее.

Среди них сварочный манипулятор считается наиболее эффективным оборудованием. Мы узнаем почему в конце этой статьи.

Это руководство поможет узнать все о сварочных манипуляторах. Мы обсудим, что это такое, чем они отличаются от другого оборудования, как вы можете использовать их в своих интересах и тому подобное.

Что такое сварочный манипулятор?

Это технология, которая помогает в процессе сварки, перемещая сварочный аппарат над заготовкой.

Сварочные манипуляторы — это лишь часть многих достижений в области сварки.

Как работает сварочный манипулятор?

Вы сможете в полной мере понять, как работает сварочный манипулятор.Это на самом деле просто.

Предназначен для приближения сварочной головки к заготовке; это позволит вам добраться до деталей и областей, которые может сварщик с высокими навыками.

Проще говоря, он позволяет и увеличивает грузоподъемность сварщика, так что он приближается к заготовке или свариваемой детали.

Что такое манипулятор для сварки колонн и стрел?

Тип сварочного манипулятора, состоящий из сварочной стрелы и стойки.

Колонна помогает удерживать заготовку на месте, чтобы сварщик мог работать с ней. Сварочные штанги — это часть, которая помогает вам полностью охватить зону сварки.

Это идеальная машина, которую можно использовать для сварки в любых положениях. Он в основном используется для сварки сложных деталей конкретной машины или оборудования.

Что такое сварочный позиционер?

Это также сварочный аппарат, который может помочь вам автоматизировать перемещение заготовки.

Многие путают сварочные позиционеры и сварочные манипуляторы, хотя на самом деле это два разных оборудования.

Нет, сварочный манипулятор — это не то же самое, что сварочный позиционер; на самом деле они очень разные.

Вы можете использовать сварочный позиционер, если хотите, чтобы заготовка оставалась на месте. Вы бы хотели использовать сварочный манипулятор, если хотите достичь положений и углов, которые находятся далеко.

Итак, сварочный манипулятор перемещает заготовку, а сварочный манипулятор перемещает сварочную головку.

У них одна и та же цель – помочь вам с вашим сварочным проектом.

Однако на самом деле они имеют разные и отдельные функции и операции.

Зачем использовать сварочный манипулятор?

Сварочные манипуляторы помогут вам в любом сварочном проекте. Если у вас есть сварочные проекты, которые трудно выполнить, сварочные манипуляторы могут помочь вам.

Даже у самого опытного и самого талантливого сварщика есть ограничения; для этого и нужны сварочные манипуляторы.

Кому нужен сварочный манипулятор?

Вам понадобится сварочный манипулятор, если у вас есть далеко идущий проект. То есть, если есть области, недоступные обычному сварщику, может помочь использование сварочного манипулятора.

Фактически, сегодня во многих сварочных работах почти все сварщики предпочитают использовать его из-за его простоты.

Что такое сварочная стрела ?

Это машина, которая обеспечивает полное покрытие зоны сварки.Это компонент сварочного манипулятора, который позволяет сварщикам работать в труднодоступных местах и ​​углах.

Различные сварочные штанги от разных компаний имеют свои собственные функции. Итак, вам нужно знать, какой из них работает для вас, а какой нет.

Что такое Колонна и стрела ?

Это своего рода сварочный манипулятор, который может помочь вам со многими видами сварки.

Стрела представляет собой сварочный рукав или сварочный удлинитель.Он достигает удаленных участков от заготовки, помогая сварщикам легко выполнять сложные сварные швы.

Колонна представляет собой машину, в которой стрела может двигаться вверх и вниз, которая устанавливается на землю.

Вы можете использовать их для заготовок, которые трудно или труднодоступны, и т.п.

Вот краткое видео о том, что такое аппарат для сварки колонн и стрел:

Как работает аппарат для сварки колонн и стрел?

Он функционирует как машина, которая может выполнять сварку за вас.

Даже если вы используете ручную колонну и стрелу, сварщикам не придется держать сварочную головку. Машина фиксируется на земле с помощью колонны, и стрела является единственной движущейся частью.

Сварочная стрела

 Дизайн и конструкция

Конструкция сварочной стрелы очень похожа на конструкцию манипулятора.

Это машина, которая непрерывно перемещает сварочную головку ближе к поверхности заготовки. Стандартная конструкция сварочной стрелы включает:

  • Поворот дуги стрелы
  • Стойку
  • Редуктор и основание редуктора
  • Двигатель стрелы
  • Тросовая цепь

Это основные части сварочной стрелы; если один из них отсутствует, он может быть не в состоянии работать и работать.

Колонна и стрела не являются сварочным позиционером, поскольку они не перемещают заготовку.

Считается сварочным манипулятором, потому что стрела движется.

Его основная функция заключается в перемещении сварочного материала к заготовке.

Часто сварочный манипулятор используется со сварочным манипулятором на колонне и стреле.

Удерживает заготовку на месте и выполняет ее позиционирование.

Механические части машины для сварки колонн и стрел

Колонна и стрела могут быть разделены на четыре (4) части: колонна и стрела, основание и тележка.У каждого из них есть свои части.

Основные механические части колонны & Boom Machine включают в себя:

столбца

0

  • столбец и высота коробки передач
  • столбец безопасности и высота
  • предельных выключателей
  • кронштейн
  • столбец
  • Высота шестерня

9 Boom Boom

2
  • мотор
  • вал
  • Remonse выключатель
  • кабельные цепи
  • Аджальская пластина (коробка передач)
  • футов (коробка передач)
  • Boom Pinion
  • стойки

9 Электрические детали сварочного аппарата колонны и стрелы

Сварочные аппараты колонны и стрелы имеют много электрических деталей. Но вот наиболее часто используемые и востребованные детали:

  • Инвертор двигателя стрелы
  • Реле
  • Клеммы
  • Трансформатор
  • 1-, 2- и 3-полюсные автоматические выключатели
  • Кнопка аварийного останова
  • Контактор
  • Держатели предохранителей

Детали аппарата для сварки колонн и стрел зависят от производителя.

Преимущества использования аппарата для сварки колонн и стрел

Вы можете получить много преимуществ, если будете использовать аппарат для сварки колонн и стрел.

Но преимущества будут вращаться вокруг безопасности ваших сварщиков, и эффективности проекта. К наиболее распространенным из них относятся:

  • Высокое качество сварных швов, в том числе сложных и ответственных швов
  • Гибкость и универсальность сварного шва
  • Более высокая и лучшая производительность
  • Безопасность и безопасность сварщика и персонала
  • Уменьшение сварщика
  • Уменьшенная площадь пола
  • И многое другое

Какие детали можно обрабатывать с помощью колонны и стрелы?

Вы можете работать с самыми разными заготовками, особенно с тяжелыми и сложными.

Вы сможете работать с трубами, резервуарами и сосудами, даже с угловыми заготовками.

Сварочные аппараты для колонн и манипуляторов могут стать проблемой для вашего сварщика!

Какие сварочные работы можно выполнять с помощью машины с колонной и стрелой?

Многие люди не знают об этом, но они могут выполнять множество различных сварочных процессов, используя машины для сварки колонн и стрел.

Дуговая сварка под флюсом или SAW — не единственное решение для сварки, оно может также включать:

  • Дуговая сварка вольфрамовым электродом в среде защитного газа (GTAW) или сварка TIG
  • Дуговая сварка металлическим электродом в газе (GMAW) или сварка MIG
  • Flux – Дуговая сварка порошковой проволокой (FCAW)
  • Плазменно-дуговая сварка (PAW)

Вот видео о различных типах и видах сварки:

Преимущества использования сварочных манипуляторов

Может ли сварка манипулятором

Чтобы дать вам некоторые преимущества, которые вы можете получить, если решите использовать сварочные манипуляторы; вот некоторые из наиболее распространенных:

Повышение производительности и повышение производительности

Использование машин действительно может повысить общую производительность. Это может помочь вам получить больше мобильности во время проектов и операций.

Пока машины работают на сварке, вы можете заняться другими частями проекта. Вы можете подготовить следующую рабочую нагрузку, переключиться на другую рабочую станцию ​​и так далее.

Более безопасные процедуры сварки

Сварочные манипуляторы имеют комплекты безопасности и ремни, которые могут фиксировать заготовки. Кроме того, колонну и стрелу можно безопасно разместить и закрепить в фиксированных местах.

Кроме того, это еще и безопаснее для вас, потому что вы можете расслабиться и наблюдать за работой сварочного манипулятора.

Может автоматизировать ваши сварочные процессы

Сварочные манипуляторы запрограммированы так, чтобы работать как опытный сварщик.

В основном это означает, что вы можете автоматизировать и развивать сварочные процессы и процедуры.

Лучшее управление сваркой

Благодаря компьютерам вы сможете лучше контролировать определенные факторы. Эти факторы включают, но не ограничиваются:

  • Скорость сварки
  • Ток
  • Напряжение
  • Потребляемая и выводимая энергия
  • Движение товаров
  • И так далее

Это лишь некоторые из них что могут дать сварочные манипуляторы.Их намного больше, и они будут зависеть от цели и задачи вашего проекта.

Сварочные манипуляторы Цена

Цена сварочных манипуляторов зависит от производителя. Кроме того, это будет зависеть от того, будете ли вы покупать продукты OEM или ODM.

Однако вы можете ожидать, что его цена превысит 5000 долларов; и это общая сумма. Вы можете попробовать найти производителей сварочных манипуляторов на рынке.

Все, что меньше, может не иметь того качества или даже той функциональности, которую вы ищете.

Как выбрать сварочный манипулятор, который мне следует использовать?

Сварочные манипуляторы значительно дополняют процесс сварки.


Сварочный манипулятор со сварочным позиционером для облегчения сварки

Вот почему вы должны выбрать лучший и наиболее подходящий аппарат для вашего проекта.

Но как выбрать? Чтобы иметь возможность успешно приобрести манипулятор для своего бизнеса, вам необходимо учитывать следующее:

Система управления сварочным манипулятором

Какой тип системы управления предлагает конкретный сварочный манипулятор?

Знать это важно, потому что это будет система управления вашей будущей машиной.

Регулировка сварочной головки

Очень важно знать, как можно отрегулировать сварочную головку вашего манипулятора. Это идет лицом к лицу с типом материала или результатом, который вы ищете.

Если вам нужно сварить конструкцию высотой более 10 футов, вам нужен манипулятор, который сможет достичь этой высоты.

Источник питания сварочного аппарата

Знаете ли вы, что выбор правильного источника питания может помочь вам сэкономить много денег?

Существуют инверторные двигатели постоянного тока и трансформаторы, которыми вы можете воспользоваться.

Поскольку ваши манипуляторы будут активированы и включены в течение долгих часов, важно учитывать их мощность и источник.

Выбор сварочного манипулятора на самом деле не является сложной задачей, к этому нужно отнестись серьезно, поскольку он может дополнить преимущества и выгоды, которые может иметь ваша компания.

Имеются ли ручные сварочные манипуляторы?

Да, вы можете приобрести ручные сварочные манипуляторы на рынке.


Изображение того, как выглядит ручной или стационарный сварочный манипулятор

Фактически, механизированные или автоматические манипуляторы можно настроить и использовать как ручной манипулятор.

Однако часто лучше использовать сварочный позиционер; особенно если у вас ручной сварочный манипулятор.

Это позволит упростить вашу работу, сделать ее более гибкой и повысить качество.

Ручной сварочный манипулятор в сравнении с автоматическим сварочным манипулятором

Ручные сварочные манипуляторы — это манипуляторы с неподвижными сварочными головками.


Как выглядит автоматический или управляемый компьютером сварочный манипулятор

С другой стороны, автоматические манипуляторы управляются компьютером.

Разница заключается в движении луча. Если вашу сварочную головку нужно перемещать вручную, вы можете рассматривать ее как ручной манипулятор.

Автоматические сварочные манипуляторы — не всегда лучший выбор. Фактически, ручные манипуляторы также широко востребованы на рынке.

Что такое сварочный позиционер с регулируемой скоростью?

Преобразователи частоты или преобразователи частоты представляют собой устройства, которые могут изменять скорость двигателя с фиксированной скоростью.


Сварочный позиционер, скорость которого можно изменить в зависимости от конкретного проекта.

Проще говоря, это как инструмент, который может помочь вам изменить работу двигателя.

Таким образом, сварочные позиционеры с регулируемой скоростью — это сварочное оборудование, в котором вы можете изменять скорость двигателя — независимо от того, является ли это двигателем с фиксированной скоростью или обычным двигателем с изменяемой скоростью.

Какова обычная грузоподъемность сварочного манипулятора?

Грузоподъемность сварочных манипуляторов варьируется от машины к машине.


Изображение сварочного манипулятора, выдерживающего большую нагрузку

Существуют небольшие манипуляторы, которые могут выдержать усилие около 300 кг. С другой стороны, вы можете приобрести сверхмощные сварочные манипуляторы, способные выдерживать более тонны силы.

Грузоподъемность будет зависеть от размера машины и ее размеров.

Как определить размер сварочного манипулятора?


Работник, проверяющий и оценивающий сварочный манипулятор

Вы можете изменить размер сварочного манипулятора и переключить две (2) разные категории машины:

Сварочный манипулятор может иметь различную грузоподъемность, которую вы можете выбрать.

На самом деле, вам нужно будет учитывать все веса, такие как оператор, поперечные салазки, сварочное оборудование и т. д. вертикальное расположение дуги.

Кроме того, существуют минимальные и максимальные размеры, зависящие от диапазона, в котором может работать сварочный манипулятор.

Что такое 3-осевой сварочный манипулятор?

3-осевой относится к количеству движений, которые может сделать конкретный сварочный манипулятор.


3-осевой сварочный манипулятор с числовым программным управлением (ЧПУ)

Если 2-осевые сварочные манипуляторы выполняют два (2) движения, то 3-осевые машины могут выполнять три (3).

Вы можете использовать 3-осевые сварочные манипуляторы для выполнения операций по окружности. Вы сможете выполнять даже самые сложные сварные швы.

Сварочный манипулятор по сравнению с Сварочный позиционер

Никогда не путайте себя, пытаясь отличить, что есть что.Манипулятор и позиционер — это две (2) разные машины, которые упростят процесс сварки.

Сварочный позиционер   – это вспомогательное устройство, которое перемещает заготовку в соответствии с вашим положением.

Сварочные манипуляторы, , с другой стороны, работают реверсивно. Манипулятор перемещает сварочный аппарат к заготовке.

Чаще всего для работы с манипулятором вам понадобится позиционер. Позиционер перемещает заготовку, а манипулятор помогает сварочному аппарату выполнять сварку.

Что такое Манипуляторы для дуговой сварки ?

Это машины, которые помогут вам в процессе дуговой сварки под флюсом.

Манипулятор может расположить сварочную головку ближе и глубже к заготовке, не касаясь и не перемещая ее.

Является ли SAW единственным решением, совместимым со сварочными манипуляторами?

Дуговая сварка под флюсом или SAW — не единственное решение для сварки, совместимое с манипулятором. Фактически, вы можете использовать его и для других процессов сварки, в том числе:

  • Сварка вольфрамовым электродом в среде инертного газа (TIG)
  • Сварка металла в среде инертного газа (MIG)
  • Сварка металла в среде активного газа (MAG)
  • И другие

Ваши возможности будут зависеть от имеющегося у вас сварочного манипулятора.

Детали манипулятора на пиле

Манипулятор с дугой может состоять из многих частей и компонентов. Это будет полностью зависеть от производителя.

Однако для работы манипулятора SAW требуется следующее:

  • Сварочная головка
  • Система управления
  • Источник питания или сварочный аппарат
  • Сварочная горелка
  • Механизм перемещения
  • Механизм перемещения
  • Даже если хотя бы один из них отсутствует, манипулятор поддуги не сможет функционировать. Это полный пакет того, что такое манипулятор SAW.

    Прежде чем принять решение о покупке манипулятора, убедитесь, что все это включено.

    Что такое Манипулятор для сварки колонн и стрел ?

    Это тип манипулятора, который состоит из «колонны» и «стрелы» для помощи процессу.

    Колонна — это путь движения стрелы вверх и вниз. Стрела — это машина, которая удерживает осциллятор, выполняя сварку.

    Вы можете использовать манипулятор колонны и стрелы для работы с различными заготовками; от легких, средних – до тяжелых заготовок.

    Сварочные манипуляторы на продажу

    На рынке можно приобрести множество сварочных манипуляторов.

    Вы можете выбрать что угодно из дешевых, дорогих, тех, которые могут работать с SAW и т.д. Sub

    Также вы можете арендовать или арендовать эти сварочные манипуляторы. Этот вариант лучше всего подходит для компаний, которые не будут использовать манипуляторы слишком долго.

    Какие преимущества дает использование манипуляторов Sub Arc?

    Поддуговые манипуляторы не продавались бы на рынке, если бы от них не было никакой пользы.

    Но какие преимущества вы получите, если решите использовать манипуляторы для поддуговой сварки?

    1. Максимальный контроль сварки (скорость проволоки, напряжение, ток и мощность и т.д.)
    2. Снижение утомляемости сварщиков; минимизация ручного труда, требуемого и требуемого от сварщиков
    3. Более безопасная и надежная среда
    4. Повышение производительности; более быстрые и срочные результаты
    5. Более высокое и лучшее качество сварных швов

    Вы можете рассчитывать на эти преимущества, если решите использовать поддуговой манипулятор.

    Для чего идеально подходит поддуговой манипулятор?

    Поддуговые манипуляторы используются во многих отраслях промышленности.

    Его можно использовать в строительной отрасли, на верфях и судостроительной промышленности, в резервуарах и сосудах высокого давления, в нефтехимической промышленности и во многих других областях!

    Характеристики сварочного манипулятора, который необходимо приобрести

    Прежде чем решить, какой сварочный манипулятор выбрать, необходимо ознакомиться с его характеристиками.

    Вот некоторые факторы, которые необходимо знать перед покупкой манипулятора:

    • Эффективный ход вертикальной стрелы в мм
    • Подходящий диаметр цилиндра в мм
    • Скорость подъема и опускания поперечной стрелы в м на минут
    • Скорость выдвижения поперечной стрелы, м в минуту
    • Эффективный ход поперечной стрелы, мм
    • Скорость тележки вперед и назад, м в минуту

    Это общие характеристики, на которые следует обратить внимание перед покупкой манипулятора. .Знание этого может очень помочь вам в выборе лучшего оборудования для вашего проекта.

    Как сварочный манипулятор может повысить производительность?

    Одним из преимуществ использования сварочных манипуляторов является повышение общей производительности.

    Сварка металла крупным планом Фото. Сварка в действии.

    С манипулятором сварщику больше не нужно приближаться к заготовке

    Сварочные манипуляторы помогают повысить производительность вашей операции за счет:

    • Позволяют вам контролировать скорость подачи проволоки, напряжение, ток и т. д.
    • Помощь сварщику в расслаблении во время сварки – вы можете назначить его для выполнения других задач
    • Способность выполнять даже самые сложные задачи

    Безопасно ли покупать подержанное сварочное оборудование?

    Чаще всего продавцы сварочных манипуляторов сразу раскрывали информацию о своей машине.

    Например, если машина немного использовалась, это будет заметно; или если он использовался несколько раз и т. д.

    Где можно приобрести сварочные манипуляторы?

    На рынке существует множество создателей и производителей сварочных манипуляторов. Но если вы хотите работать с лучшими, вам нужно пойти и подумать о Уолдуне.

    Компания Waldun уже много лет поставляет превосходные и качественные сварочные манипуляторы. Наши продукты создали и изменили бизнес наших клиентов, улучшив его невообразимым образом.

    Не соглашайтесь на меньшее при поиске сварочного манипулятора.Работайте с Waldun и ожидайте лучших сварочных манипуляторов высочайшего качества, которые только можно найти на рынке!

    Интеграция электрогидравлического манипулятора в автономную мобильную систему доставки

    PDF-версия также доступна для скачивания.

    ВОЗ

    Люди и организации, связанные либо с созданием этой статьи, либо с ее содержанием.

    какой

    Описательная информация, помогающая идентифицировать эту статью.Перейдите по ссылкам ниже, чтобы найти похожие элементы в электронной библиотеке.

    Когда

    Даты и периоды времени, связанные с этой статьей.

    Статистика использования

    Когда этот артикул использовался в последний раз?

    Взаимодействие с этой статьей

    Вот несколько советов, что делать дальше.

    PDF-версия также доступна для скачивания.

    Цитаты, права, повторное использование

    Международная структура взаимодействия изображений

    Распечатать/поделиться


    Распечатать
    Электронная почта
    Твиттер
    Фейсбук
    Тамблер
    Реддит

    Ссылки для роботов

    Полезные ссылки в машиночитаемом формате.

    Архивный ресурсный ключ (ARK)

    Международная структура взаимодействия изображений (IIIF)

    Форматы метаданных

    Картинки

    URL-адреса

    Статистика

    Борланд, М. и Берри, С.М. Интеграция электрогидравлического манипулятора в автономную мобильную систему доставки, статья, 1 апреля 1999 г.; Айдахо-Фолс, штат Айдахо. (https://digital.library.unt.edu/ark:/67531/metadc622026/: по состоянию на 18 февраля 2022 г.), Библиотеки Университета Северного Техаса, цифровая библиотека ЕНТ, https://digital.library.unt.edu; зачисление отдела государственных документов библиотек ЕНТ.

    .
