Телескопический кран-манипулятор ДЭМ-151 UNIC

  1. Главная
  2. КОММУНАЛЬНАЯ ТЕХНИКА
  3. Телескопический кран-манипулятор ДЭМ-151 UNIC

Описание Комментарии

ДЭМ-151 UNIC имеет следующие преимущества:

1.Простота конструкции: меньшее количество узлов и шарниров. Следовательно, меньше деталей подверженных износу, и соответственно — повышение надежности и удешевление сервисного обслуживания.

2.Точное позиционирование груза за счет наличия тросовой подвески крюка, в отличие от обычного манипулятора, не имеющего данной опции. Груз опускают на подготовленную поверхность с минимальной погрешностью благодаря возможности поворачивать груз в пространстве и возможности контролировать процесс опускания, корректируя его путем оттягивания троса.

3.Опускание груза строго вертикально по прямой, в отличии от траектории манипулятора жесткой конструкции.

4. Плавное опускание груза на землю, без ударов. Поочередное выдвижение секций, позволяющее максимально использовать грузовой момент.

6.Возможность подъема и опускания груза из-за препятствия (заборы, стены либо иные препятствия).

7.Возможность работы с грузами ниже уровня земли (колодцы, карьерные работы и т. д.)

8.Возможность использования крановых установок UNIC в различных областях: сельское хозяйство, промышленность, строительство, озеленение, грузоперевозки, и т. д.

9 Система безопасности, собранная и проверенная японской фирме Furukawa Unic Corporation позволяет точно измерять вес поднимаемого груза, рассчитывает нагрузку и запрещает работу КМУ с грузами превышающими номинальную грузоподъемность.



Технические характеристики:



Грузоподъемность на выносных опорах:

основной подъём

3 030 кг

на максимальном вылете стрелы 9,81 м

480 кг

Рабочая зона



min

0,51 м

max

9,79 м

Высота подъема крюка

10,2 м

Глубина опускания крюка

8,2 м

Количество секций стрелы

4 шт.

Угол подъема стрелы

81 º

Угол поворота стрелы, в плане

360 º

Максимальная ширина выдвижных опор

3,5 м

Давление в гидросистеме

20.6 МПа

Ширина бульдозерного отвала

2,1 м

Угол поворота отвала, в плане

±40 º

Рекомендуемые товары

Когда имеет смысл приобрести кран манипулятор телескопической конструкции.

Когда имеет смысл приобрести кран манипулятор телескопической конструкции.
20.08.2020 10:42

Вопрос выбора между гидроманипуляторами с телескопической стрелой и шарнирными КМУ обсуждался неоднократно. Оба типа крановых манипуляторов имеют свои преимущества и недостатки. В контексте установки крана-манипулятора на уже существующее шасси, этот вопрос можно разделить на две составляющие:

1.    Для каких работ планируется использовать автомобиль с краном-манипулятором.
2.    Тип шасси (модель, грузоподъемность, желаемый вариант монтажа КМУ – за кабиной, на заднем свесе кузова и т.д.).

На сегодняшний день фактор цены манипулятора приобретает большой вес, поскольку купить КМУ б/у японских моделей можно по сравнительно низкой цене, при том, что качество манипулятора позволит не только окупить его стоимость, но получить прибыль. Что касается б/у шарнирных крановых установок, то их качество проблематично.

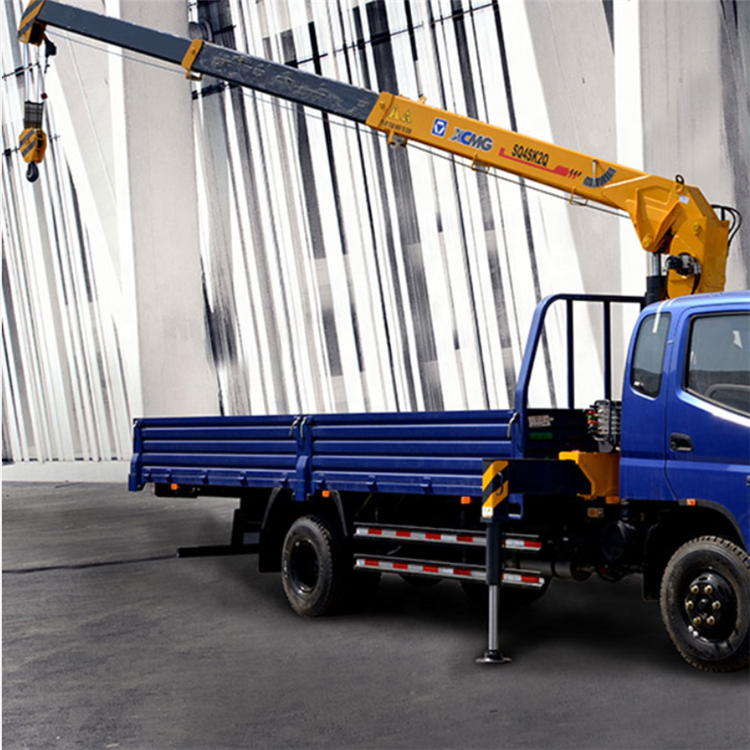

Первый способ установки телескопического крана “самопогрузчика” за кабиной грузовика

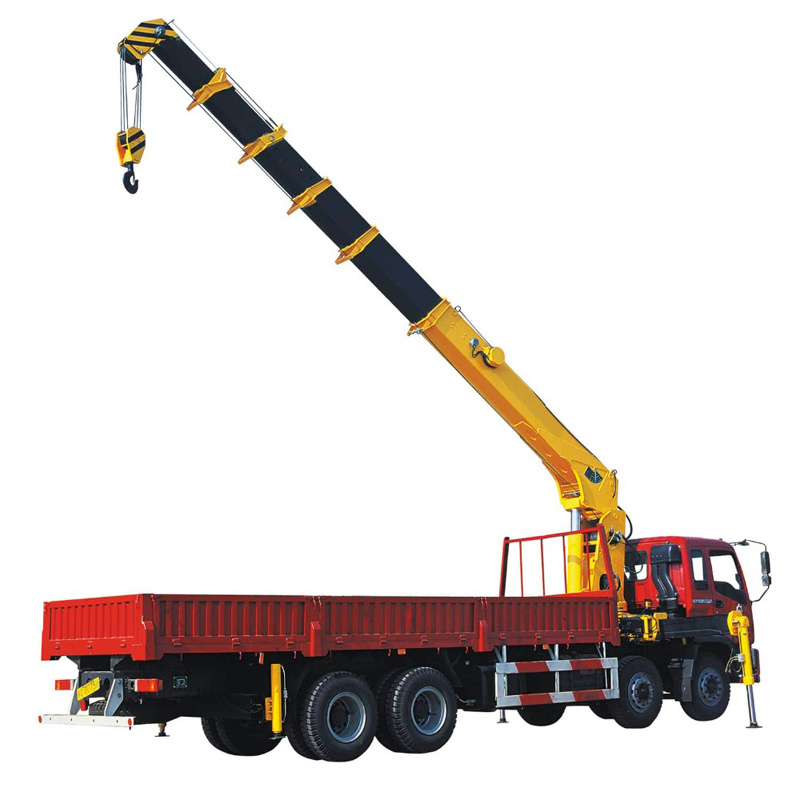

Второй способ монтажа за кабиной, применяемый для телескопических кранов-манипуляторов

Ниже вы можете увидеть гораздо более редкий вариант монтажа L-образного манипулятора на бортовой грузовик, а именно на заднем свесе.

В отличие от подобного способа установки шарнирного крана-манипулятора, здесь особых преимуществ нет.



Полезная информация по  КМУ б/у японского производства:

  • Секрет популярности японских КМУ середины-конца 90-х
  • Отзывы о кранах-манипуляторах Shinmeiwa Sakai Nansei и т.д.
  • Запчасти к японским кранам-манипуляторам

Покупка крана-манипулятора в зависимости от цели его использования.

Рассмотрим пока только первый пункт из вышеприведенных. Дело в том, что телескопическая модель кранового гидроманипулятора на автомобильном шасси – это по функциональным возможностям мини-автокран с дополнительными функциями, поскольку конструкция автокрана также предусматривает телескопическую стрелу с тросовой подвеской крюка. А вот шарнирно-сочлененные манипуляторы (другие названия – коленчатые КМУ или Z-образные) изначально были созданы для целей, отличающихся от задач, решаемых автомобильными кранами.

Даже навесное оборудование первых манипуляторов такого типа было не крюк, а грейферы или другие грузозахватные механизмы. Кран-манипулятор шарнирной конструкции стрелы рассчитан на более однообразные действия с коротким рабочим циклом. Зато при выполнении таких операций он гораздо надежнее и, если считать по моточасам, значительно долговечнее телескопического гидроманипулятора.

Поэтому если нужно установить КМУ на мусоровоз, специализированную технику для работы с лесоматериалами, а также в случае, если основное рабочее время будет составлять именно работа самой крановой установки – имеет смысл приобрести шарнирно-сочлененный гидроманипулятор!


А вот если необходимо значительно расширить возможности бортового грузовика, особенно в случаях, когда автомобиль с КМУ будет использоваться в строительстве, монтажных работах, а также если планируется оснастить кран-манипулятор дополнительным съемным навесным оборудованием(например, монтажной люлькой), то в большинстве случаев покупка крановой установки телескопического типа японских или корейских производителей будет предпочтительнее.

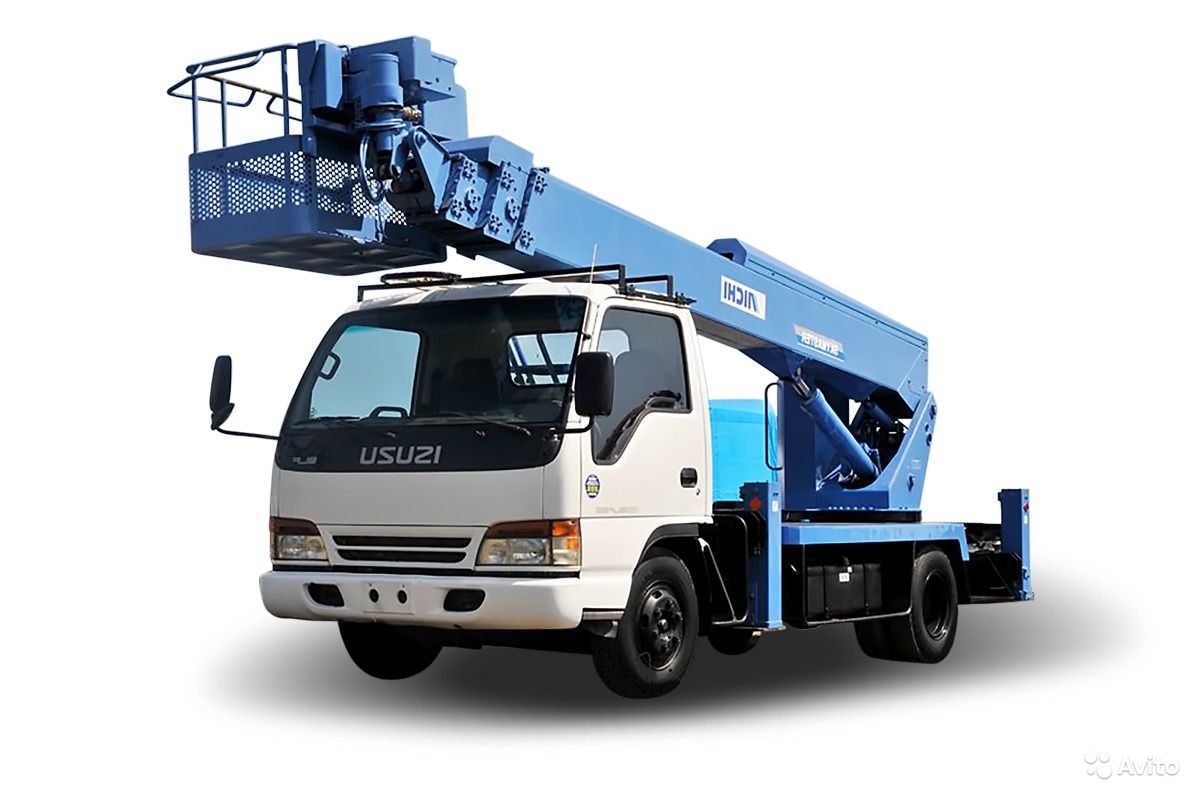

Но это еще не все! Посмотрим на фото ниже, где манипулятор с телескопической стрелой имеет дополнительное навесное оборудование – монтажную корзину(люльку).

Вопрос – а можно ли использовать в такой ситуации КМУ еще и для подъема груза с помощью троса крюком? Ответ – ДА! Разумеется все зависит от технических крановой установки. В частности краны-манипуляторы КМУ NANSEI PC35/3 NANSEI PC35/3Н, которые вы можете приобрести у нас, позволяют поднимать достаточно большой груз на максимальном вылете стрелы, т.е. операцию подъема груза при работе в режиме подъемника производить можно. Тем более если в люльке находится только один человек, как на фото выше.


Что еще есть у нас по этой теме:

  • Кран-манипулятор с телескопической стрелой
  • Составят ли китайские КМУ конкуренцию японским на российском рынке?
  • Японские б.у. крановые установки в РФ пользуются большим спросом, чем европейские
  • Что такое L-образная конструкция кранового манипулятора
  • КАМАЗ манипулятор
