Коробка переключения передач грузовиков man m2000. Схема переключения передач ман Автоматическая коробка ман тга принцип работы

Грузовые немецкие автомобили МАН отлично ориентированы для эксплуатации в условиях России. Они оснащены современными системами, высокий комфорт водителю обеспечивают маленький угол разворота, немалый дорожный просвет, отличный обзор. Максимальное удобство создано в просторной кабине автомобиля, начиная с конструкции кресел и заканчивая многофункциональным рулем.

АКПП МАН TipMatic® отлично зарекомендовала себя для местных и внутригородских перевозок. Автоматика выполняет переключение передач без участия водителя. Для устранения ошибок в управлении коробкой передач установлено ПО «Fleet». Очевидное преимущество АКПП – экономное расходование топлива.

Купить АКПП на MAN

Поломку АКПП на МАН не всегда целесообразно устранять ремонтом. Процесс может затянуться на длительное время и потребовать больших финансовых затрат. Более выгодный вариант – покупка запчасти, завезенной из Европы по контракту. Речь идет о коробке передач с пробегом. Такие запчасти снимают на автомобильных разборках, причем каждая машина имеет пробег только в Европе, и их остаточный ресурс достаточно большой для стабильной эксплуатации в течение нескольких лет.

«Avmex-Motors» – ваш надежный поставщик автоматических коробок передач МАН. Мы работаем только с проверенными разборками, на складах компании всегда большой запас комплектующих, поэтому поставка АКПП займет минимум времени.

Все запчасти «Avmex-Motors» реализует по умеренным ценам, с полным пакетом сопроводительных документов и нашей фирменной гарантией. Они завозятся в страну абсолютно легально, любые проблемы с сотрудниками ГИБДД исключены.

Контрактные АКПП МАН собраны только из оригинальных комплектующих, с заводскими настройками. Это облегчает установку и настройку агрегата.

Специализируемся на ремонте коробок переключения передач (КПП) МАН: ZF 16 S 151, ZF 16 S 181, ZF 16S221, ZF 16S109, ZF 5S42, EATON, а также автоматических роботизированных коробок “ASTRONIC”. Данные модели устанавливаются на следующие модели: L90, M90, F90, МАН 2 серии, МАН 3 серии, МАН 4 серии, L2000, M2000, F2000, Man TGA , TGM, TGX, TGL, TGS.

Модельный ряд современных грузовиков и тягачей MAN (МАН):

MAN TGL – легкие грузовые машины мощностью 150-250 л.с.кабинами C, L, LX или двойной кабиной.
TGM – средний грузовик для внутригородских и пригородных перевозок мощностью 250-340 л.с. с кабинами L или LX
TGX – магистральные тягачи с мощностью от 320 л.с. до 680 л.с.(V8) с кабинами XL, XLX, XXL.
МАN TGA – тягачи для работ в плохих дорожных и климатических условиях с двигателями мощностью от 360 л.с. (D20 Euro-2) до 480 л.с. (D26 Euro-3)

MAN TGS – самосвалы и др. большегрузная техника для работы на стройплощадках.

Модельный ряд грузовиков и тягачей МАН предыдущего поколения:
. MAN 2 серии
. L90 малотоннажные, до 7т.
. M90 среднетоннажные.
. F90 крупнотоннажные.
. МАН 3 серии и 4 серии
. L2000 малотоннажные, до 7т.
. M2000 среднетоннажные.
. F2000 крупнотоннажные

Модель КПП Man

Кол-во передач

Макс. крутящий момент

Аналог

Модель Man

ZF16S1620 – ZF16s1830

ZF16S1920- ZF16S2230

F2000, TGA , TGM, TGX, TGL, TGS и др.

ZF16S2230- ZF16S2730

F2000, TGA , TGM, TGX, TGL, TGS и др.

F2000, TGA , TGM, TGX, TGL, TGS и др.

ZF16S221 и ZF16S181

F2000, TGA , TGM, TGX, TGL, TGS и др

ZF16S221 и ZF16S181

F2000, TGA , TGM, TGX, TGL, TGS и др.

ZF16S221 и ZF16S181

F2000, TGA , TGM, TGX, TGL, TGS и др.

ZF16S221 и ZF16S181

F2000, TGA , TGM, TGX, TGL, TGS и др.

ZF16S221 и ZF16S181

F2000, TGA , TGM, TGX, TGL, TGS и др.

ZF16S221 и ZF16S181

F2000, TGA , TGM, TGX, TGL, TGS и др.

ZF16S221 и ZF16S181

F2000, TGA , TGM, TGX, TGL, TGS и др.

ZF16S221 и ZF16S181

F2000, TGA , TGM, TGX, TGL, TGS и др.

F2000, TGA , TGM, TGX, TGL, TGS и др.

F2000, TGA , TGM, TGX, TGL, TGS и др.

F2000, TGA , TGM, TGX, TGL, TGS и др.

F2000, TGA , TGM, TGX, TGL, TGS и др.

F2000, TGA , TGM, TGX, TGL, TGS и др.

F2000, TGA , TGM, TGX, TGL, TGS и др.

F2000, TGA , TGM, TGX, TGL, TGS и др.

F2000, TGA , TGM, TGX, TGL, TGS и др.

F2000, TGA , TGM, TGX, TGL, TGS и др.

16 ступенчатая коробка передач МАЗ МАН. Система сервопривода Servoshift для комфортного переключения передач.

Коробка передач серии «ECOSPLIT» для автомобилей большой грузоподъемности

С полной загрузкой быстро, надежно и экономично достичь конечного пункта назначения, с гарантией выполнить необходимую работу в сложных топографических условиях: для этого достаточно иметь к мощному двигателю коробку передач серии «ECOSPLIT», позволяющую обеспечить точное регулирование передаваемой на колеса мощности двигателя. Легкая по весу конструкция 16- ступенчатой коробки с алюминиевым исполнением картера постоянно предоставляет водителю возможность использования оптимальной мощности при всех моделях используемых двигателей как в начальный момент трогания с места, так и при ускорениях и в процессе движения. Благодаря рационально построенному диапазону передач, такая коробка демонстрирует свои преимущества и на автомобилях для строительных работ и полноприводных автомобилях.

Характерными особенностями применяемой на автомобилях МАЗ-МАН с двигателями серии D2066 коробки передач производства фирмы «Zahnradfabrik» ZF 16S 2220 TO является:

  • полная синхронизация всех передач (за исключением заднего хода)
  • интегрированные делитель, демультипликатор и картер сцепления
  • компактная конструкция, высокие весовые удельные показатели: ~7,9 Нм/кг
  • тихое и быстрое включение без значительных усилий благодаря применению пневмоусилителя переключения передач «Servoshift»
  • пониженная шумность работы, благодаря косозубому зацеплению
  • возможность применения встроенного ретардера и различных вариантов коробок отбора мощности
  • конструкция рассчитана для тяжелых условий эксплуатации
  • коробка заправляется маслом, специально разработанным фирмой ZF для всесезонного использования, непосредственно на заводе изготовителе.
    Оптимально подобранный состав масла позволяет увеличить интервал замены масла до 300 000км при эксплуатации на дальних перевозках и до 100 000км в тяжелых дорожных и климатических условиях. Применение такого масла позволяет дополнительно экономить до 1% топлива.

Конструктивно коробка ZF- Ecosplit состоит из основной части с четырьмя передачами, демультипликатора и переднего делителя. Переключение в основной части осуществляется по 5 «дорожкам» (рядам). На «дорожках» 3↔4 и 5↔6 имеется подпружиненное нейтральное положение. Пневматическое переключение демультипликатора осуществляется автоматически при переходе из ряда 3↔4 на ряд 5↔6 и наоборот. Переключение переднего делителя производится с помощью переключателя, расположенного на рычаге переключения передач. С помощью этого переключателя водитель может выбирать медленную и быструю группу переднего делителя, которая предварительно выбирается водителем с помощью переключателя и которая активируется при нажатии на педаль сцепления.

Схема переключения двойное Н

Переключение передач по схеме “двойное Н”

Коробки передач ZF Ecomid и ZF Ecosplit имеют возможность присоединения различных коробок отбора мощности, как с непосредственной установкой гидронасоса, так и под последующее фланцевое присоединение промежуточного вала.

При этом отбор реализуется следующим образом:

  1. зависимый от сцепления отбор мощности. Коробка отбора монтируется со стороны выходного вала коробки передач. Работает тогда, когда работает двигатель и сцепление включено;
  2. отбор, зависимый от двигателя (только для «ECOSPLIT»). Устанавливается между коробкой передач и двигателем. Приводится постоянно от двигателя через специальное сцепление;
  3. отбор, зависимый от движения автомобиля. Приводится от выходного вала коробки передач.

ZF c установленным ретардером. Ретардер – тормоз замедлитель (интардер)

Схема узлов и габаритов коробки передач ZF * Узлы и размеры ZF Ecosplit с установленным интардером *
1. передатчик сигнала “нейтраль”
2. передатчик сигнала “задняя передача”
3. соединение электронного спидометра
4. точка подключения муфты ZF-PTO
5. Вход
6. Сервопривод Servoshift
7. передатчик сигнала “смена диапазона”
8. слив масла
9. залив масла и проверка уровня
10. Передатчик сигнала “делитель”		1. Выход
2. трансмиссия ZF Ecosplit
3. Блок интардера
4. Масляно-жидкостный теплообменник
5. Подключение устройства отбора мощности
* производитель может изменять конструкцию и размеры

ТРИ ПРОСТЫХ ШАГА ДЛЯ ОФОРМЛЕНИЯ ЗАКАЗА

1. Звоним 8-499-577-02-91, уточняем все детали, наличие, возможность заказа,
2. Получаем счет, оплачиваем подходящим именно Вам способом.
3. Получаем запчасти в Транспортной компании или предоставленному адресу. Проверяем комплектность. Памятка покупателя.

На нашей разборке тягачи, грузовики:


width=250>

Разборка Даф:

Разборка Ивеко:

Разборка Ман:

Разборка Мерседес:

Разборка Рено:

Разборка Скания:

Разборка Вольво:

Б/у запчасти
для грузовиков

Доставка запчастей б/у для грузового коммерческого транспорта, продажа в любые Регионы России транспортными компаниями ПЭК и Деловые Линии. Отправка б/у агрегатов для тягачей, тракторов, самосвалов возможна по 10% предоплате. Звоните на нашу федеральную бесплатную многоканальную линию, и мы Вам поможем купить то, что надо. Огромные склады в России, огромный выбор свежих б/у двигателей, б/у коробок, б/у редукторов, б/у кабин и б/у задних мостов в наличии.

Коммерческий грузовой транспорт, такой как тягачи, грузовики, самосвалы и спец техника необходим для нормальной работы инфраструктуры любой страны, города. Тягачи и грузовые автомобили зарабатывают деньги каждый день, но приходит время заплатить и за их непрерывную работу. Двигатель б/у, коробка передач б/у, задний мост и редуктор, суппорта и кабины, обвес и баки оригинального производителя стоят очень дорого. Авторизованные станции необоснованно завышают стоимость капитального ремонта двигателя для тягача или грузовика в несколько раз от реальной стоимости б/у запчасти для тягача, грузовика. Ремонт тягача может затянуться на длительный срок потому что основная задача людей которые занимаются ремонтов грузовиков это поймать клиента и разобрать его тягач. После чего начинается длительные процесс подбора запчастей новых и б/у, все это стало бы отражается на вашем кармане. Ваш тягач стоит, где то…и не работает.

Работа нашей компании заключается в нелегком не благодарном труде, покупке грузовых автомобилей в странах Евросоюза на разбор и по доставке качественных донорских запчастей в Россию. Что нас отличает? Первое это качество поставляемых запчастей б/у для грузовиков, многие наши двигатели, мкпп, акпп, редукторы, и оборудование проходят стендовую проверку в Европе.

Почему не все? Я отвечу, это стоит 500 евро, и не каждый клиент хочет платить дополнительные деньги, а мы в свою очередь это делаем только для вас, потому что мы и так уверены в качестве наших моторов и автоматических коробок для грузовиков. Мы берем на разбор грузовые тягачи только с полной документацией от официальных дилеров Европы, мы не разбираем битые тягачи, все наши машины на ходу и тестируются на соответствие на дороге под нагрузкой, все кпп проверяются на каждой передаче, двигатели выходят на нужные режимы работы, тестируется остальное грузовое оборудование.

Тягач в целом состоит из 4 крупных дорогих частей, таких как кабина б/у для тягача, контрактный двигатель б/у в сборе для грузовика, контрактная механическая коробка, автоматическая коробка б/у, задний мост и редуктор для тягача. Кабина с разборки из Европы, представляет из себя законченную деталь с торпедой, обвесов, стеклами, проводкой, и салоном с спальником, вам надо только установить ее. Контрактный двигатель для тягача, может быть как в сборе с навесным оборудованием так и без него, но мы предпочитаем продажа б/у двигателей в сборе так как исключается большой процент человеческого фактора при сборе б/у мотора. Как я и говорил выше мы проверяем наши двигатели и хотели бы чтобы их устанавливали так как они работали с турбиной в сборе, топливной аппаратурой, навесным оборудованием.

Все коробки передач б/у как мкпп так и акпп являются законченной готовой к установке б/у запчасти для тягача, грузовика, самосвала, требуют замены сцепления и контроля смазочных материалов. Редуктор или задний мост, можно заменить в различной комплектации, как отдельно б/у редуктор, так и задний мост в сборе для тягача. Хотим напомнить что все б/у запчасти с разборки грузовиков прошли полную таможенную очистку и имеют полный пакет сопроводительных документов, ГТД, товарные накладные и прочие бухгалтерские документы. Так же хоти напомнить что средний вес б/у мотор 1000 кг, средний вес б/у мкпп или акпп 400 кг, средний вес б/у кабины в сборе 1000 кг, это надо учитывать для заказа бу запчастей в регионы и при само вывозе бу запчастей. Контрактный двигатель с пробегом не более 700.000 км, контрактная коробка передач, контрактный редуктор или задний мост, донорская кабина в сборе это в любом случае отличная альтернатива любым предложения на рынке в России.
Так как я надеюсь не кому не надо объяснять что ремонт тягача если проводиться в сборе узлами и агрегатами из Европы является более качественным и недорогим вариантов Российскому не профессиональному в большинстве своем ремонту с неоригинальными китайскими запчастями, так как на Вас будут в любом случае экономить. Мы предлагаем узнать наши цены на б/у запчасти с разборки грузовиков в Москве, и цены на запчасти бу на заказ из Европы для тягачей и спец техники. Мы уверены что сможем удивить вас интересным не повторяющимся предложением на нашем рынке, мы предлагаем вам всегда выбор, и если у вас есть время заказать запчасти б/у из Европы и подождать порядка 14 – 20 дней сэкономить порядка 30% стоимости б/у двигателя, б/у коробки мкпп акпп, б/у редуктора, кабины, от цены в Москве на запчасти для коммерческого транспорта. Выбор за вами мы можем только качественно выполнить нашу работу по покупке тягача на запчасти, и доставки б/у детали в Москву для вас Уважаемые клиенты.

Кабины в сборе из Европы особенно востребованы в России, у нас в стране владельцы грузового транспорта предпочитают расставаться с коммерческой техникой только в случае ее полного разрушения, от аварии или коррозии. Особенности национального кузовного ремонта уже многим известны, и все понимают что экономия на первый взгляд обычно оборачивается тотальными затратами на ремонт тягача. Кабина б/у в сборе отличный выбор. BЫ просто покупайте кабину бу для грузовика в сборе, с проводкой, стеклами, в окраске, с элементами обвеса, салоном в сборе, вам надо просто ее прикрутить, на опыте это пол дня времени, и тягач готов работать дальше… представьте себе. . пол дня и все.. но конечно если вы покупайте бу кабину в сборе из Европы на заказ по низкой цене, то придется подождать ее пару недель, но сами подумайте подождать.. или бегать по сервисам переживать и смотреть как вам разрушают и без того разрушенный грузовик.

Предложения по покупке кабин для тягачей из Евросоюза в любом случае вне конкуренции, потому что в итоге вы получайте, реально качественную машину а не грузовик с отпечатком ремонта на все его жизнь. Мы можем предложить б/у кабину для всех моделей тягачей на заказ по лучшей цене, в наличии мы имеем кабину для Ивеко Стралис, Ивеко Еврокарго, Ивеко Евротеч, Рено Магнум, Рено Премиум, Мерседес Атего, Мерседес Актрос. Коробка передач, автомат, механика, редуктор с набором передаточных чисел, баки от 300 литров до 900 литров, суппорта в сборе, траверсы, подрамник, стабилизатор кабины, прицепное устройство, турбина, электронный блоки управления, электрика, генератор, стартер, тнвд, система комон риал, горный тормоз ретардер, спальные места, обвес, подкрылики, кронштейн, подушки, стекла, фары.

Механические и автоматические кпп для тягачей
Б/у мкпп и акпп для тягачей Ман, Даф, Скания, Мерседес, Рено, Ивеко, Вольво

Список коробок передач для Ман, Даф, Ивеко, Мерседес, Рено, Скания, Вольво, которые мы поставляем в Россию.
Опираясь на опыт наших партнеров мы знаем что вам важно! Это важно и нам, мы понимаем что без мкпп грузовик не может работать, а сроки поставки механики для грузовика довольно большие потому что это не маленькая запчасти а тяжелый сложный агрегат. Мы стараемся поддерживать наличие запчастей в Москве но часто это отражается на цене коробки передач, если вы хотите оптимальную цену на свежий агрегат без пробега по рф, придется подождать от 7 до 14 дней.
Вы можете использовать этот лист для справочной информации если вы не знайте код вашей детали.
Консультанты Trucks-Help обязательно спросят вас про оригинальный номер запчасти.

Оперативно доставим наши запчасти для тягачей, грузовых автомобилей, спец. техники своим транспортом по Нижегородской области, Нижнему Новгороду, Владимир, Владимирская область, Иваново, Арзамас, Павлово, Чебоксары в течении суток.

Купить запчасти б/у можно с двух складов поставщика, Москва (31 км) и Нижний Новгород, оперативно отправим транспортной компанией в отдаленные регионы России и Казахстана. Подробные консультации по нашей федеральной линии бесплатно.

в 30% случаев причина поломки находится не в самой КПП, а в смежных системах автомобиля

Стоимость ремонта которых зачастую намного ниже, чем ремонт самой КПП

роботизированные будут некорректно переключаться, просто не понимать как выбрать передачу соответствующую нагрузке на той или иной скорости, а на коробках с ручным управлением будет проблема с рядами, например не будет перехода с 4 на 5 передачу или наоборот с 5 на 4

При выходе из строя или нарушении калибровки, вместо плавного трогания с места при плавном нажатии на педаль газа будет резкий рывок (относится к ASTronic)

Во-первых, неисправности сцепления могут создавать симптомы неисправностей коробки передач, т.е., если сцепление ведет, то передачи будут включаться с хрустом, в случае с AS-Tronic или I-Shift нарушается алгоритм работы КПП А во-вторых, надо понимать, что неисправное сцепление приводит к резкому сокращению ресурса таких деталей как синхронизаторы или фрикционы в AS-Tronic или I-Shift. Если после ремонта КПП проведенного с заменой синхронизаторов не устранить неполадки сцепления, то выношенные через месяц после ремонта синхронизаторы не являются случаем гарантийным. То что обсуждено выше – прописная истина, понятная даже недавнему выпускнику автошколы. Более сложная и загадочная вещь – демпфер крутильных колебаний. Находится в ступице ведомого диска сцепления, проявляется рывками при трогании с места. Коварство заключается в том, что с виду диск вроде как еще и походит, фрикционная накладка еще не выносилась.

Наиболее яркий пример гидропривод механизма переключения на автомобилях MAN. Завоздушивание гидропривода не позволяет осуществлять переключение, и здесь требуется прокачка либо замена деталей приводящих к завоздушиванию. Неисправность тяг и шарниров на классических механизмах переключения превращает процесс переключения в лотерею, а так же является хорошей противоугонной системой, переключить сможет только человек привыкший к такой мешалке. Неисправность тросовых приводов, делает переключение передач очень трудоемким процессом, под силу только физически крепким людям.

Вкратце делится на: проводка и компоненты электропитания, CAN-линии, датчики, блоки управления программная часть, блоки управления аппаратная часть, соленоиды исполнительных механизмов, не выполнение каких либо условий (в т.ч. смежных систем)

Неисправный компрессор в избытке может загонять в систему масло, а неисправный может и антифриз. Влагомаслоотделитель может перестать справляться со своими функциями или попросту выйти из строя. Данные факторы приводят к забиванию грязью и вымыванию смазки из поршней механизма переключения передач, что делает узел неработоспособным – это раз. Два – это выход из строя редукторной части, в пневмолинии коробки передач должно быть 8-8,5 BAR. Выход из строя редуцирующего клапана может привести к редуцированию давления ниже 6 BAR, когда просто не сможет ничего переключиться, либо взлететь до 10-12 BAR, что приведет к жесткому ударному переключению и как результат ускоренному износу, а также выдавливанию сальников и прокладок.

Схема переключения КПП МАН: особенности

Содержание

Механическая коробка передач ZF 16 S New Ecosplit

Коробка передач с NMV и интардером:

  1. Зависимая от двигателя коробка отбора мощности.
  2. Корпус кулисного механизма.
  3. Рабочий цилиндр.
  4. Теплообменник.
  5. Пневмоаккумулятор.
  6. Интардер.
  7. Типовая табличка интардера.
  8. Датчик Kitas.
  9. Пневматический сервопривод.
  10. Типовая табличка коробки передач.
  11. Фланец крепления подшипника.
  12. Рабочий цилиндр сцепления.
  13. Выжимная вилка сцепления.
  14. Вал привода коробки отбора мощности.
  15. Первичный вал коробки передач.

Коробка передач с интардером:

  1. Корпус кулисного механизма.
  2. Блокировка передачи.
  3. Рабочий цилиндр.
  4. Теплообменник.
  5. Пневмоаккумулятор.
  6. Интардер.
  7. Типовая табличка интардера.
  8. Датчик Kitas.
  9. Пневматический сервопривод.
  10. Типовая табличка коробки передач.
  11. Рабочий цилиндр сцепления.
  12. Выжимная вилка сцепления.

Коробка передач без интардера:

  1. Корпус механизма переключения.
  2. Рабочий цилиндр.
  3. Пневматический сервопривод.
  4. Типовая табличка.
  5. Рабочий цилиндр сцепления.
  6. Выжимная вилка.

Коробка передач состоит из четырехступенчатого узла, включенной предварительно группы делителя и последовательно включаемого заднего делителя планетарной конструкции. 4-ступенчатый синхронизированный узел коробки передач в исполнении с переключением кулачковыми муфтами и сервоприводом. Группа делителя и задний делитель аналогичным образом синхронизированы. Синхронизация осуществляется с помощью управления двигателем.

Группа делителя включается соответствующим переключателем на рычаге переключения передач. Этим переключателем водитель предварительно вызывает низшую или высшую группу делителя и затем нажатием на педаль сцепления завершает процесс.

Устройство Servoshift состоит из механически-пневматической управляющей части и пневмоцилиндра двойного действия.

Коробки передач Ecosplit могут оснащаться зависимыми от двигателя, трансмиссии и связанными с режимом работы коробками отбора мощности.

Некоторые коробки передач Ecosplit оснащены зависимыми от двигателя коробками отбора мощности. Коробка передач Ecosplit может дополнительно оснащаться связанной с режимом работы и зависимой от трансмиссии коробкой отбора мощности.

Коробка переключения передач МАН MAN 16 ступеней сервопривод

Коробка переключения передач МАН MAN 16 ступеней сервопривод

16 ступенчатая коробка передач МАЗ МАН. Система сервопривода Servoshift для комфортного переключения передач.

Коробка передач серии «ECOSPLIT» для автомобилей большой грузоподъемности

С полной загрузкой быстро, надежно и экономично достичь конечного пункта назначения, с гарантией выполнить необходимую работу в сложных топографических условиях: для этого достаточно иметь к мощному двигателю коробку передач серии «ECOSPLIT», позволяющую обеспечить точное регулирование передаваемой на колеса мощности двигателя. Легкая по весу конструкция 16- ступенчатой коробки с алюминиевым исполнением картера постоянно предоставляет водителю возможность использования оптимальной мощности при всех моделях используемых двигателей как в начальный момент трогания с места, так и при ускорениях и в процессе движения. Благодаря рационально построенному диапазону передач, такая коробка демонстрирует свои преимущества и на автомобилях для строительных работ и полноприводных автомобилях.

Характерными особенностями применяемой на автомобилях МАЗ-МАН с двигателями серии D2066 коробки передач производства фирмы «Zahnradfabrik» ZF 16S 2220 TO является:

  • полная синхронизация всех передач (за исключением заднего хода)
  • интегрированные делитель, демультипликатор и картер сцепления
  • компактная конструкция, высокие весовые удельные показатели:

тихое и быстрое включение без значительных усилий благодаря применению пневмоусилителя переключения передач «Servoshift» пониженная шумность работы, благодаря косозубому зацеплению возможность применения встроенного ретардера и различных вариантов коробок отбора мощности конструкция рассчитана для тяжелых условий эксплуатации

Видео

У вас возникли проблемы с поиском определенного видеоролика? Тогда эта страничка поможет вам отыскать так необходимый вам ролик. Мы с легкостью обработаем ваши запросы и выдадим вам все результаты

Неважно чем вы интересуетесь и что вы ищете, мы запросто отыщем необходимый ролик, какой бы направленности он не был бы

Если же у вас интересует современные новости, то мы готовы предложить вам самые актуальные на данный момент новостные сводки во всех направлениях. Результаты футбольных матчей, политические события или же мировые, глобальные проблемы. Вы всегда будете в курсе всех событий, если будете пользоваться нашим замечательным поиском. Информированность предоставляемых нами видеороликов и их качество зависит не от нас, а от тех, кто их залил в интернет просторы. Мы всего лишь снабжаем вас тем, что вы ищете и требуете. В любом случае, пользуясь нашим поиском, вы будете знать все новости в мире.

Читать дальше: Герметизация фиссур у детей отзывы комаровский

Впрочем, мировая экономика это тоже довольно интересная тема, которая волнует очень многих. От экономического состояния различных стран зависит довольно многое. Например, импорт и экспорт, каких либо продуктов питания или же техники. Тот же уровень жизни напрямую зависит от состояния страны, как и зарплаты и прочее. Чем же может быть полезна такая информация? Она поможет вам не только адаптироваться к последствиям, но и может предостеречь от поездки в ту или же иную страну. Если вы отъявленный путешественник, то обязательно воспользуйтесь нашим поиском.

Нынче очень сложно разобраться в политических интригах и для понимания ситуации нужно найти и сравнить очень много различной информации. А потому мы запросто найдем для вас различные выступления депутатов ГОСДУМЫ и их заявления за все прошедшие года. Вы сможете с легкостью разобраться в политике и в ситуации на политической арене. Политика различных стран станет вам ясна и вы запросто сможете подготовить себя к грядущим переменам или же адаптироваться уже в наших реалиях.

Впрочем вы можете найти тут не только различные новости всего мира. Вы также запросто сможете подыскать себе киноленту, которую будет приятно посмотреть вечером с бутылкой пива или же попкорна. В нашей поисковой базе существуют фильмы на любой вкус и цвет, вы без особых проблем сможете найти для себя интересную картину. Мы запросто найдем для вас даже самые старые и трудно находимые произведения, как и известную всем классику – например Звездные войны: Империя наносит ответный удар.

Если же вы просто хотите немного отдохнуть и находитесь в поиске смешных роликов, то мы можем утолить и тут вашу жажду. Мы найдем для вас миллион различных развлекательных видеороликов со всей планеты. Короткие приколы запросто поднимут вам настроение и еще целый день будут вас веселить. Пользуясь удобной системой поиска, вы сможете найти именно то, что рассмешит вас.

Как вы уже поняли, мы трудимся не покладая рук, что бы вы всегда получали именно то, что вам необходимо. Мы создали этот замечательный поиск специально для вас, что бы вам удалось найти необходимую информацию в виде видеоролика и посмотреть её на удобном плеере.

Тягач, также известный как грузовик с прицепом или 18-колесник , – это большой тягач с дизельным двигателем, который предназначен для перевозки тяжелых грузов. Каждый год более 4 млн. таких тягачей разный видов путешествуют автострадами, доставляя товары, сырье и сельскохозяйственных животных по всей стране. Трансмиссия (коробка передач) в этих тягачах может быть автоматической или ручной. Ручная трансмиссия предусматривает использование водителем сцепления для отключения трансмиссии и переключения передач по мере необходимости. Водитель делает это, прислушиваясь к двигателю, а также наблюдая за оборотами двигателя и спидометром. Есть несколько методов переключения скоростей на ручной коробке передач тягача: стандартное переключение и двойное сцепление. Водители тягачей прилагают много усилий, чтобы научиться переключать передачи правильно для того, чтобы избежать перегрузок во время переключений, сохранить сцепление и двигатель своих грузовиков. Читайте дальше, чтобы узнать о том, как переключать передачи с помощью метода двойного сцепления.

Заправочные объемы ман тга

* Примечание: PM-Kat: Particulate Matter (сажевый фильтр). EEV: Enhanced Environmentally friendly Vehicle (автомобиль с повышенными экологическими качествами). SCR: Selective Catalytic Reduction (селективная каталитическая нейтрализация) с AdBlue. CRT: Continuously Regenerating Trap (сажевый фильтр с постоянной регенерацией).

Максимальный пробег для интервала смены в механических КПП: Лист допуска MAN 341 Typ E1 — 60.000 км или 12 месяцев. Листы допуска MAN 341 Typ E2/Z2 — 120.000 км или 12 месяцев. Листы допуска MAN 341 Typ E3/Z4 — 240.000 км или 24 месяца. Листы допуска MAN 341 Typ E4/Z5 — 360.000 км или 36 месяцев.

Максимальный пробег для интервала смены в задних мостах: Лист допуска MAN 342 Typ M1 — 100.000 км или 24 месяца. Лист допуска MAN 342 Typ M2 — 125.000 км или 24 месяца. Лист допуска MAN 342 Typ M3 — 200.000 км или 24 месяца. Лист допуска MAN 342 Typ S1 — 300.000 км или 36 месяцев. В условиях жаркого климата интервал смены масла в мостах сокращается на треть.

Примечание: в листе предписаний M3289 обратить внимание на жидкости, непригодные для применения в актуаторах сервоприводов PowerPack коробок передач ZF AS Tronic lite с системой MAN TipMatic, поэтому рекомендуется использовать только гидравлическую жидкость Pentosin CHF 11S, тем более не заливать вместо неё тормозную жидкость DOT и не смешивать с ней во избежание выхода из строя дорогостоящих элементов системы. По машине вин WMAH06ZZ37WO79102

По машине вин WMAH06ZZ37WO79102

Попробуйте тут выбрать ваш автомобиль, в разделе Топливо обычно указы масла и жидкости и их объем.

Подпишись

на наш канал вЯ ндекс.Дзене Еще больше полезных советов в удобном формате

момент затяжки коренных и шатунных вкладышей

Ремонт ходовой части МАН (MAN)

Ходовая часть грузового автомобиля МАН (MAN) подвергается серьезным нагрузкам. Чтобы повысить ее надежность, безопасность и увеличить срок межремонтного периода, производители используют в ходовой части современных грузовиков МАН новейшие технологии и материалы.

Ремонт ходовой части МАН (MAN) начинается с компьютерной диагностики, которая проходит в несколько этапов:

  • Экспресс-тест геометрии колес грузовика;
  • Проверка функционирования амортизационных стоек;
  • Проверка работы тормозной системы;
  • Проверка механической части подвески: рулевых тяг, наконечников, шаровых шарниров, сайлентблоков, втулок и прочее.

После проведения диагностики осуществляется замена изношенных и поврежденных деталей. При этом должны применяться специальные приспособления и инструменты, помогающие улучшить качество и уменьшить время ремонта грузовика МАН (MAN). К примеру, замена подшипников ступиц стандартно производится снятием ступицы и последующим выпрессовыванием подшипника. Если же использовать комплект съемников, заменить подшипник можно, не снимая ступицу и не затрагивая другие детали ходовой части, экономя при этом время и средства.

После устранения неисправностей ремонт ходовой части МАН (MAN) завершается проверкой и последующей регулировкой геометрии колес при помощи высокоточной оптической беспроводной системы.

Следует отметить, что при ремонте ходовой части МАН (MAN) существует одно большое преимущество – многие ее агрегаты и узлы взаимозаменяемы с запчастями, которые выпускаются для других марок грузовиков, поскольку изготавливаются одними производителями: WABCO, Knorr, ZF, Telma, Bosch. Также отметим, что нужно внимательно следить за сроками выполнения техосмотра. Если, например, прозевать момент замены шкворней, то можно просто выбросить балку переднего моста.

Что делать, если заглох МАН

Своевременное проведение технического обслуживания MAN TGS, других моделей не страхует от поломок на ходу, но устраняет причину возникновения неисправностей снижает риск нештатных ситуаций в дороге.

Если МАН не газует, глохнет на оборотах, не заводится с ключа без подкачки нужно как можно быстрее решить проблему. В этом помогут специалисты на СТО, но владелец потеряет время на ремонте. Мастера «Грузового сервиса 24 Вольта» на месте с помощью компьютерной диагностики определят почему не заводится МАН, устранят механические поломки, аппаратные сбои. Об услугах автоэлектрика можно прочитать здесь.

Звоните, вызывайте специалистов сервиса, получайте квалифицированную техническую помощь на месте. Клиентам гарантируется точность диагностики, надежность ремонта, доступные цены.

Ремонтируем коробку передач МАЗ — полезные советы

КПП МАЗ – надежный механизм современного грузовика. Об устройстве агрегата мы писали здесь.

Ознакомиться с ремонтом запчасти МАЗ вы сможете в этой статьей (часть 1).

Сегодня мы продолжим изучать ремонт коробки МАЗ.

Итак, стальной промежуточный вал КПП МАЗ цементируется на зубьях. Деталь требует ремонта в следующих случаях:

  • Обломанные зубья;
  • Износ;
  • Выкрашивание поверхности.

Для ремонта коробок МАЗ ставят специальный венец. Отжигают аккуратно шейку.

Венец детали доводят до высокой температуры на высокочастотном оборудовании. Выполняют правку вала, устраняя биение с помощью гидравлического пресса.

Для исправления центровых отверстий применяют станок.

  1. Венец напрессовывают.
  2. Создают натяжение не более 0,05 мм.
  3. Выполняют термообработку стального венца.
  4. Для приваривания используют круговой шов и электрод.

Срочный ремонт КПП МАЗ с делителем поврежденной шейки под подшипник выполняют наплавкой, с помощью хромирования.

Стальной блок шестеренок заднего хода цементирую на зубьях. Ремонт коробок МАЗ проводят при:

  1. Резких обломах на зубьях;
  2. Выкрашивании;
  3. Износе.

Венец с дефектами отжигают. Нагревают деталь до 800 градусов. Ставят новый, напрессовывая аккуратно запчасть на шейку. Обеспечивают натяжение до 0,08 миллиметров.

Если в процессе разборки и сборки КПП МАЗ деформировались отверстия под подшипники, выполняют шлифовку.

Прочную шестерню коробки передач отжигают в электропечи. Удаляют зубья с повреждениями. Отверстия растачивают для установки венца. Для обработки используют токарно-визерный станок. После запрессовки проверяют биение.

Ремонт КПП МАЗ с делителем корпуса насоса необходим при поломке:

  • Гнезд под шестеренки;
  • Оси;
  • Отверстий (появляются во втулках).

Для восстановления гнезд выполняют расточку. При разборке и сборке КПП МАЗ торцуют все отверстия под болтовое соединение. Установив корпус, обрабатывают торец.

Если в результате износа диаметр шестерни стал меньше 13,95 миллиметров, запчасть заменяют новой.

  • В корпусе делают небольшое отверстие.
  • Ось с дефектом выпрессовывают.
  • Устанавливают новую деталь гнездо заваривают электродом.
  • Ось должна утопать в поверхности корпуса на 1 мм.

Если износились отверстия во втулке, необходимо закрепить метчик. Для ремонта коробок МАЗ:

  1. Вращают корпус, вворачивают деталь.
  2. Втулку выпрессовывают.
  3. Ставят новую запчасть.

Если на основании насоса видны задиры и риски, проводят ремонтные работы, а также разборку и сборку КПП МАЗ.

Шлифовку торцовой поверхности выполняют на специальном станке. Участок должен быть выше на 0,5 миллиметров.

Напоминаем, что купить детали для КПП МАЗ вы можете в нашем каталоге. Для вас – отличная цена, быстрая доставка и самое лучшее обслуживание.

Вариаторная коробка

Этот вид КП конструктивно отличается от перечисленных выше. Прежде всего, в нем нет передач, поэтому такую коробку называют бесступенчатой.

Главное преимущество вариатора – плавное изменение передаточного отношения. Такой эффект достигается благодаря особому способу передачи вращения посредством трения через ремень, натянутый между шестернями с изменяющимся диаметром.

В современных авто используются три основных вида вариатора: ременной, клиномерный, торовый. Наиболее распространенным для автопрома является первый тип, а последние два – прерогатива спецтехники.

Достоинств у вариатора достаточно:

  • плавный и более быстрый разгон;
  • легкость управления;
  • отсутствие шума;
  • экономичность по расходу горючего;
  • высокие экологические характеристики.

Недостатки тоже есть:

  • дорогостоящий ремонт;
  • использование большего количества масла;
  • отсутствие возможности буксировки;
  • высокий риск перегрева при пробуксовке.

Несмотря на больший комфорт управления, использование вариаторов на грузовиках не оправдано. Гораздо продуктивнее показывают себя ступенчатые КП с большим КПД, например, КПП ЯМЗ 238.

Любая компания, выпускающая транспортные средства, может комплектовать их разными видами коробок передач. Выбор авто с конкретной коробкой, той же КПП на ЯМЗ 236, зависит от цели использования транспорта, стиля вождения, предполагаемых нагрузок и условий эксплуатации.

Необходимость ухода за КПП

Способствует продлению ресурса скоростной коробки – своевременное ее обслуживание. В частности, автовладелец должен следить за эффективностью работы шестеренок, рычага управления, контролировать уровень залитого в автомобильную систему МАЗ масла.

В случае необходимости ремонта коробки передач на МАЗ, необходимо демонтировать из штатного места коробку передач. Устройство должно быть визуально осмотрено на предмет внешних деформаций. Велика вероятность того, что именно это является причиной того, что КПП «не слушается» команд водителя. Если деформаций нет, можно приступать к разбору на составляющие КПП.

Если схема КПП МАЗ дала сбой, то станут проявляться следующие признаки:

  • не срабатывают некоторые передачи, например, 4 и 5;
  • отмечается затруднение ручного переключения.

Для промывки КПП требуется около 3-х литров специального масла. Ремонт КПП МАЗ может заключаться в восстановлении мостов, мойке, дефектации коробки. Также, ремонту подлежат картер и крышка.

Умение ездить, это не только верчение баранкой при маневрировании и чередование нажатий на педали акселератора и тормоза, это еще и правильный выбор положения-зацепления шестерен в коробке переключения трансмиссии. Конечно, давным-давно разработаны вариаторы и прочие виды автоматических и полуавтоматических КП, где вариативность крутящего момента выбирается узлом «самостоятельно, следуя заложенным настройкам. Вот только есть у них некоторая ограниченность «выбора», и на внедорожниках, и грузовиках они встречаются редко. Почему, и зачем они вообще нужны? Отвечаем…

Как происходит переключение

Разное покрытие или вариации отсутствия оного, изменение рельефа по вектору «вверх-вниз», движение порожняком, с средней или полной загрузкой — каждый из предложенных случаев требует какой-нибудь конкретной скорости кручения движителей-колес и усилия, с которым это все происходит. У двигателя внутреннего сгорания есть определенные рамки по числовому выражению частоты и крутящего момента, расширить его, и получить возможность стабильного удержания в нескольких положениях, призвана коробка перемены скоростей.

При этом АКПП тоже имеют четко обозначенные реакции, а работа большегруза часто связана с умением быстрого, иногда даже неожиданного варьирования скорости-момента работы приводных валов. Особенно, если ехать приходится по дороге, состояние которой далекое от идеального. А так как управление МКПП выполняется дистанционно, посредством рычага-переключателя, то должно и знать, какие его положения какому моменту-скорости соответствуют.

Конечно, можно было бы сделать что то вроде линейного смещения, но в этом случае механизм-кулиса напоминал бы габаритами толстое коромысло, а возможно, что и в кабине стало бы тесновато. И это даже при стандартной 4-ех, 5-тиступке, а про 9-ти, 12-ти и 16-тиступенчатые трансмиссии и говорить не будем. Поэтому конструкторам и приходится все возможности «запихивать» в сложный, зато компактный рисунок-схему. А запомнить его необходимо потому, что несоответствие выбранной передачи-диапазона это не только проблемы с преодолением маршрута, но риск повышенного износа деталей, особенно если «неправильности» будут систематическими.

Купить АКПП на MAN

Поломку АКПП на МАН не всегда целесообразно устранять ремонтом. Процесс может затянуться на длительное время и потребовать больших финансовых затрат. Более выгодный вариант – покупка запчасти, завезенной из Европы по контракту. Речь идет о коробке передач с пробегом. Такие запчасти снимают на автомобильных разборках, причем каждая машина имеет пробег только в Европе, и их остаточный ресурс достаточно большой для стабильной эксплуатации в течение нескольких лет.

«Avmex-Motors» – ваш надежный поставщик автоматических коробок передач МАН. Мы работаем только с проверенными разборками, на складах компании всегда большой запас комплектующих, поэтому поставка АКПП займет минимум времени.

Все запчасти «Avmex-Motors» реализует по умеренным ценам, с полным пакетом сопроводительных документов и нашей фирменной гарантией. Они завозятся в страну абсолютно легально, любые проблемы с сотрудниками ГИБДД исключены.

Контрактные АКПП МАН собраны только из оригинальных комплектующих, с заводскими настройками. Это облегчает установку и настройку агрегата.

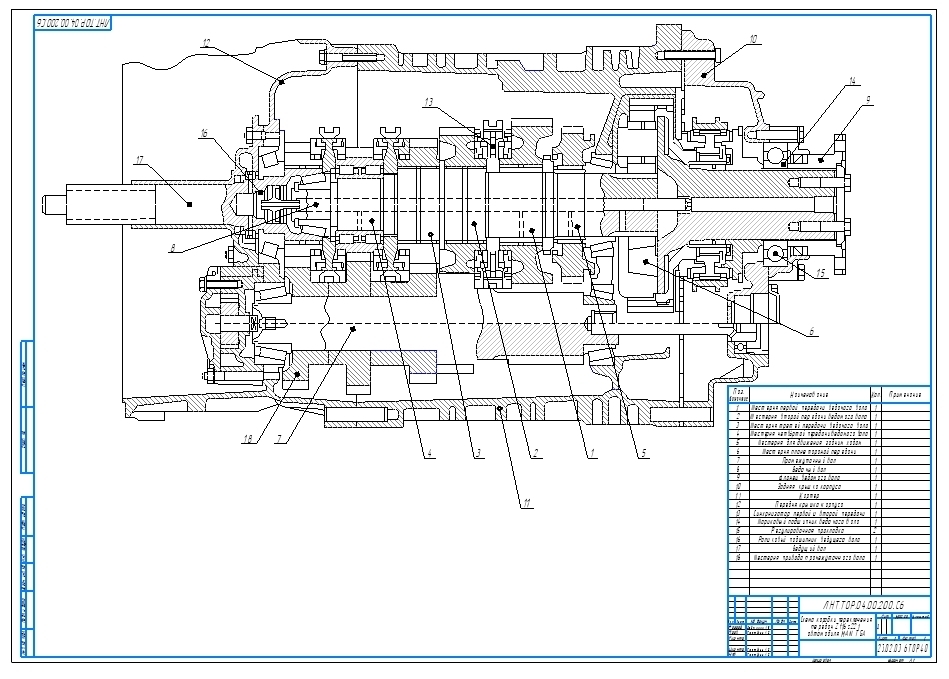

16 ступенчатая коробка передач МАЗ МАН. Система сервопривода Servoshift для комфортного переключения передач.

Коробка передач серии «ECOSPLIT» для автомобилей большой грузоподъемности

С полной загрузкой быстро, надежно и экономично достичь конечного пункта назначения, с гарантией выполнить необходимую работу в сложных топографических условиях: для этого достаточно иметь к мощному двигателю коробку передач серии «ECOSPLIT», позволяющую обеспечить точное регулирование передаваемой на колеса мощности двигателя. Легкая по весу конструкция 16- ступенчатой коробки с алюминиевым исполнением картера постоянно предоставляет водителю возможность использования оптимальной мощности при всех моделях используемых двигателей как в начальный момент трогания с места, так и при ускорениях и в процессе движения. Благодаря рационально построенному диапазону передач, такая коробка демонстрирует свои преимущества и на автомобилях для строительных работ и полноприводных автомобилях.

Характерными особенностями применяемой на автомобилях МАЗ-МАН с двигателями серии D2066 коробки передач производства фирмы «Zahnradfabrik» ZF 16S 2220 TO является:

  • полная синхронизация всех передач (за исключением заднего хода)
  • интегрированные делитель, демультипликатор и картер сцепления
  • компактная конструкция, высокие весовые удельные показатели: ~7,9 Нм/кг
  • тихое и быстрое включение без значительных усилий благодаря применению пневмоусилителя переключения передач «Servoshift»
  • пониженная шумность работы, благодаря косозубому зацеплению
  • возможность применения встроенного ретардера и различных вариантов коробок отбора мощности
  • конструкция рассчитана для тяжелых условий эксплуатации
  • коробка заправляется маслом, специально разработанным фирмой ZF для всесезонного использования, непосредственно на заводе изготовителе. Оптимально подобранный состав масла позволяет увеличить интервал замены масла до 300 000км при эксплуатации на дальних перевозках и до 100 000км в тяжелых дорожных и климатических условиях. Применение такого масла позволяет дополнительно экономить до 1% топлива.

Конструктивно коробка ZF- Ecosplit состоит из основной части с четырьмя передачами, демультипликатора и переднего делителя. Переключение в основной части осуществляется по 5 «дорожкам» (рядам). На «дорожках» 34 и 56 имеется подпружиненное нейтральное положение. Пневматическое переключение демультипликатора осуществляется автоматически при переходе из ряда 34 на ряд 56 и наоборот. Переключение переднего делителя производится с помощью переключателя, расположенного на рычаге переключения передач. С помощью этого переключателя водитель может выбирать медленную и быструю группу переднего делителя, которая предварительно выбирается водителем с помощью переключателя и которая активируется при нажатии на педаль сцепления.

Устройство и принцип работы

Вот, например, как устроена коробка передач Камаза (модель 154):

  • основная коробка на 5 скоростей;
  • делитель на 2 ступени или мультипликатор;
  • сцепление;
  • валы — основной, вторичный, промежуточный;
  • синхронизаторы и шестерни;
  • картеры и привод

Принцип работы, нацеленный на улучшение работы автомобиля, увеличение скорости передвижения и позволяющий экономить горючее, можно представить себе так. При включении 1-й передачи, механизм сцепления соединяет валы редуктора и МКПП. От двигателя Камаза к трансмиссии поступает начальный момент вращения или КМ (крутящий момент). Как только скорость повышается, зубья синхронизаторов соединяются с ведущим валом ДВС. Вращение передаётся на промежуточный вал коробки, коэффициент уменьшается, а число оборотов повышается.

Но есть и другие варианты:

  • 10-ступенчатый или 15 модель;
  • 8-ступенчатый с редуктором на четыре передачи и «понижайкой» или 16 модель — используется на КамАЗ-65115;
  • 9-скоростная ZF со вспомогательной понижающей ступенью — полноприводные вездеходы КамАЗ-43150, 4310, 4350 Мустанг.

14-ю модель КПП на последних версиях грузового авто усовершенствовали. Получилась новая коробка Камаза 154, отличающаяся несколькими преимуществами перед классической старой «пятиступкой»:

  • усиленные синхронизаторы;
  • новое крепление шестерёнок;
  • доработанная шлицевая система;
  • использование новых конусообразных подшипников в опорах валов;
  • отсутствие шлицевого крепления;
  • увеличенная высота зубьев.

КПП с делителем

5-скоростная коробка обычная, предназначена для одиночных машин. 10-ступенчатая — усовершенствованная КПП Камаз с делителем. По сути, это одинаковые коробки, но в случае с 10-скоростной добавляется редуктор. Вместе с коробкой передач он создаёт 10 передних скоростей и 2 задние.

Коробка с делителем считается усовершенствованной моделью, даёт немало плюсов:

  • меньшая частота переключения в ходе передвижения;
  • увеличение тяги двигателя;
  • повышение комфорта управления.

Устройство привода управления делителя выглядит так:

  • рычаг или опора;
  • уплотнительное кольцо;
  • ось;
  • вибрационный изолятор.

Итоги

В конце можно подвести небольшой итог немецкому грузовому автомобилю MAN TGS. Последнее обновление положительно повлияло на грузовик. Машины стали выглядеть лучше внешне, более удобными внутри, модернизировалась техническая часть, а также улучшилось оснащение. Видно, что немецкие специалисты смогли проделать огромную работу и обновить изначально качественное грузовое авто.

На выбор существует большое количество всевозможных модификаций. Есть различные варианты с силовыми агрегатами. Буквально каждый сможет подобрать себе тот вариант, который необходим именно ему. Предусматриваются варианты с подключаемым передним приводом.

В зимнее время штатная печка сможет поддерживать теплую температуру внутри кабины. Радует и уровень безопасности, так как водители подобных машин проводят очень много времени именно в дороге. Компания МАН стоит на страже качества и практичности. Удается ей это уже не один десяток лет.

Как переключать 18-ступенчатую коробку передач, как у профессионала

Содержание

213 акции

18-ступенчатая коробка передач надежна, универсальна и проста в использовании, если вы освоите схему и если у вас есть опыт работы с механическими коробками передач.

Это не самая простая трансмиссия, если вы только начинаете учиться управлять тракторным прицепом.

Универсальность — лучшая черта 18-скоростной.

Содержание

  • Паттерн сдвига для 18 -скоростного
  • шагов к сдвину 18 -скоростной трансмиссии
  • 18 Стороночная схема переключения передач (шаблон передачи)
    • 3 Обратные передачи
    • 3 Gears
    • 15 Передние шестерни
  • 7 SHIFTING SIVE Для дальнобойщиков
  • Похожие статьи
  • Часто задаваемые вопросы – ручное переключение передач

Водитель всегда может выбрать правильную передачу, чтобы двигатель грузовика работал с правильными оборотами, чтобы экономить топливо и продлить срок службы двигателя грузовика.

Для большинства водителей грузовиков 18-ступенчатая коробка передач имеет больше передач, чем вам когда-либо понадобится, если, возможно, вы не буксируете поезда в горах или тяжелый груз.

Есть снаряжение на все случаи жизни, с которыми может столкнуться водитель.

Схема переключения передач Для 18-ступенчатой ​​коробки передач

18-ступенчатая коробка передач имеет схему « H» .

Самый простой способ освоить 18-ступенчатую коробку передач — это попрактиковаться в переключении передач по схеме H.

  • Драйвер использует второй, третий, четвертый и пятый диапазон, а затем разделяется на высокий диапазон. Затем снова переключите схему H на шестую, седьмую, восьмую и девятую передачу.
  • После достижения девятой передачи переключитесь на повышающую передачу для высшей передачи.

Между ними находится множество других передач, так как все основные передачи имеют высокий и низкий диапазон, так что водитель может разделить любую из передач еще в два раза.

Сначала это может показаться немного сложным, но на самом деле это не так.

Чем больше водитель тренируется и чем больше опыта он приобретает, он может обнаружить, что используемая передача не совсем подходит для того, где он хочет, чтобы были обороты в минуту.

В этом случае их можно разделить соответственно вверх или вниз, согласовывая число оборотов в минуту с наилучшей точкой двигателя.

Водителям, которым нравятся плавающие передачи, должна понравиться 18-ступенчатая, так как 12 из 18 доступных передач не требуют перемещения манетки, поскольку они разделены.

Связанные > Как плавать шестерни в полуприцепе

Шаги по переключению 18-ступенчатой ​​коробки передач

18-ступенчатая коробка передач имеет форму « H» . Самый простой способ освоить 18-скоростную передачу — это попрактиковаться в переключении передач по схеме H.

  • Водитель использует вторую, третью, четвертую и пятую передачи, затем переключается на высокий диапазон, а затем снова переключает схему H для шестой, седьмой, восьмой и девятой передач.
  • После достижения девятой передачи переключитесь на повышающую передачу для высшей передачи.

Между ними много других передач.

Связанные >5 советов водителям грузовиков по эффективному использованию круиз-контроля

Схема переключения 18-ступенчатой ​​коробки передач (схема переключения передач)

Это очень простая базовая диаграмма схемы переключения 18-ступенчатой ​​коробки передач.

Это лучший способ понять расположение всех 18 передач.

3 Задние передачи

  •  Для заднего хода имеется 3 скорости заднего хода. Почему? Хороший вопрос.

3 LO Gears

  • Могут быть случаи, когда вы пытаетесь поднять тяжелый груз с полной остановки. Или, может быть, вы пытаетесь заставить группу загруженных поездов B двигаться с полной остановки после того, как они прицепились на уклоне. (Передачи 1, 2, 3-я позиция)

В этой ситуации 3 низкие передние пусковые передачи 18-ступенчатой ​​передачи являются залогом плавного старта.

Легко запустить тяжелый груз, не злоупотребляя сцеплением.

15 Передние передачи

  • 15 передач переднего хода в 3 «H-позициях»

Для среднего водителя многие из этих передач никогда не будут использоваться.

Зависит от веса груза, местности и ряда других факторов.

ПОМНИТЕ: Научиться переключать 18-ступенчатую коробку передач несложно. Тем не менее, для плавного переключения требуется некоторое время практики.

7 советов по переключению передач для дальнобойщиков

  • Практика . Правильное переключение передач похоже на езду на велосипеде. Чем больше вы будете практиковаться, тем лучше у вас это будет получаться.
  • Все грузовики разные. У вас может быть два грузовика с одинаковыми характеристиками, но они будут переключаться по-разному. Каждый грузовик переключается немного по-своему. Как будто у каждого свой характер.
  • Найдите лучшее место . Просто найдите время, чтобы узнать, что нравится вашему грузовику. Найдите лучшие моменты.
  • Будьте методичны . Переключение должно производиться медленно и методично. Растушуйте сцепление и подайте топливо, чтобы включить передачу.
  • Плавное переключение передач . Никогда не пытайтесь форсировать передачу. В этом нет необходимости. Он будет скользить практически сам по себе, если все правильно выровнено (скорость, число оборотов в минуту и ​​переключатель).
  • Не спешите. Расслабляться. Не торопитесь.
  • Я упоминал о практике? И да. Практика, практика, практика.

НА ПОПУЛЯРНОМ КАНАЛЕ YOUTUBE!

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ – Ручное переключение передач

Если я буду тестировать свой CDL только с грузовиком с автоматической коробкой передач, будут ли ограничения на мою лицензию?

Да, на CDL будет ограничение, не позволяющее управлять грузовиком с механической коробкой передач. Лучше всего иметь возможность управлять грузовиком как с механической, так и с автоматической коробкой передач.

Переключение передач в грузовике выглядит очень сложным. Это трудно сделать?

Как только вы изучите «шаблон переключения», переключать передачи вручную не так уж и сложно. Но для правильного и плавного переключения передач требуется практика, чтобы не повредить трансмиссию грузовика.

Имеет ли значение, могу ли я водить механическую коробку передач сейчас, когда многие компании переходят на автоматические коробки передач?

Хорошо иметь как можно больше квалификаций профессионального водителя грузовика. Добавление ограничения в ваш CDL о том, что вы не можете управлять грузовиком с механической коробкой передач, снижает ваши шансы получить работу водителем грузовика. Не все автотранспортные компании имеют автомобили с автоматической коробкой передач.

Можно ли переключать передачи без сцепления?

Да, возможно переключение без использования сцепления. Некоторые называют это «плавающими шестернями». Кто-то говорит, что это тяжело для привода, кто-то говорит, что нет. Нет правильного или неправильного ответа. Зависит от того, кого вы спросите.

У меня очень тугое переключение передач. В чем секрет плавного переключения механической коробки передач?

Плавное переключение механической коробки передач — это настоящее искусство. Практика — лучший способ сделать это правильно и плавно.

Почему одни дальнобойщики используют «плавающую передачу», а другие — «двойное сцепление»?

Это зависит от личных предпочтений. При старте с полной остановки обычно лучше всего выжать двойное сцепление.

Полуавтоматическая механическая коробка передач: MAN TipMatic

MAN на Ближнем Востоке и в Африке

Краткий обзор

  • Комфортная работа
    Благодаря недавно разработанному управлению переключением передач, расположенному на правом подрулевом переключателе
  • Выдающийся эконом
    Снижение расхода топлива при максимальном комфорте вождения
  • Индивидуальные стратегии переключения передач и запуска
    Согласованные стратегии переключения передач для широкого спектра применений

Функции переключения передач для повышения комфорта, эффективности и безопасности

Полуавтоматическая коробка передач MAN TipMatic снижает расход топлива и повышает комфорт при вождении. Индивидуальные стратегии переключения передач и запуска, оптимизированные для широкого спектра применений, например. дорожные, большегрузные, внедорожные или аварийно-спасательные автомобили идеально подходят для трансмиссии и гарантируют эффективное и комфортное вождение.

Простое и удобное управление

Регулятор переключения передач, расположенный на правом подрулевом рычаге, позволяет выбирать как режим движения, так и программу движения. Это обеспечивает интуитивно понятное и безопасное управление в непосредственной близости от рулевого колеса.

Быстрое переключение передач

Координация работы двигателя, сцепления и коробки передач обеспечивает быстрое переключение передач. В результате SpeedShifting позволяет быстро переключаться между тремя высшими передачами (10, 11 и 12), тогда как SmartShifting сочетает в себе быстрые процессы переключения на всех передачах. Таким образом, импульс, например, на подъемах, сохраняется благодаря быстрому переключению на более низкую передачу, а расход топлива поддерживается на минимально возможном уровне.

Использование моторного тормоза

Моторный тормоз с электронным управлением поддержки переключения на более высокую передачу (HSU) справляется с резким переключением до трех передач, особенно на подъемах. При этом интеллектуальное программное обеспечение рассчитывает оптимальную скорость переключения передач, используя такие данные, как положение педали акселератора, массу автомобиля и расчетное сопротивление движению.

Комфортное вождение на холостом ходу

Вождение на холостом ходу обеспечивает комфортное вождение на холостом ходу — таким образом, водитель может точно маневрировать грузовиком или легко следовать медленно движущемуся транспортному потоку. После трогания с места автомобиль движется на низких оборотах холостого хода около 600 об/мин, при этом водителю не нужно нажимать на педаль акселератора. Если крутящего момента двигателя недостаточно на холостом ходу, MAN TipMatic переключается на пониженную передачу.

Устройство обнаружения нагрузки MAN TipMatic 9Коробка передач 0242 выбирает оптимальную передачу для трогания с места — в зависимости от нагрузки. Кроме того, высокий разброс коэффициента передачи и распознавание градиента обеспечивают превосходное поведение при трогании с места.

Если ваш грузовик когда-либо застревал в снегу или во влажной, рыхлой земле, функция качания может облегчить вам трогание с места. Он автоматически выбирает наилучшую передачу для снижения крутящего момента на ведущие колеса, что позволяет избежать пробуксовки колес.

Программы переключения передач для широкого спектра применений

Полуавтоматическая коробка передач MAN TipMatic предлагает настраиваемые стратегии переключения передач и запуска – оптимизированные для широкого спектра применений. каждой дорожной ситуации. Быстрое переключение на более низкую передачу с помощью функции кикдауна также запрещено, что способствует стилю вождения, который снижает расход топлива и сохраняет трансмиссию.

Программа переключения передач MAN TipMatic PROFI позволяет в любое время выполнять ручное переключение передач, например, более быстрое переключение на более низкую передачу в режиме пониженной передачи. Это позволяет опытным водителям максимально эффективно использовать потенциал автомобиля.

Программа переключения передач MAN TipMatic OFFROAD — это специальное оборудование, предназначенное для движения по бездорожью и в сложных условиях (например, крутые подъемы в гору). Ручное переключение передач возможно в любое время.

MAN TipMatic 9Программа переключения передач 0242 DP (Drive Performance) обеспечивает более динамичный стиль вождения на дороге и может быть активирована, если в течение короткого периода времени требуется более высокое ускорение. Эта ориентированная на производительность версия переключения передач обеспечивает более быстрое переключение передач и более позднее переключение, тем самым улучшая ускорение.

Программа переключения передач MAN TipMatic DM, RM предназначена для точного маневрирования на малых скоростях, частично за счет пробуксовки сцепления. Выбор передач ограничен первыми двумя передачами, а режим предназначен только для краткосрочного использования.

Программа переключения передач MAN TipMatic COLLECT предназначена специально для использования в мусороуборочных машинах (погрузчиках с задней и боковой загрузкой), которые имеют более длительные интервалы между остановками и часто трогаются с места. Время запуска сокращается на 25 %, что оптимизирует продолжительность ежедневных поездок за сбором.

Программа аварийного переключения передач MAN TipMatic сокращает время переключения передач и улучшает ускорение. Он был оптимизирован для использования службами экстренной помощи, такими как пожарная команда или бригада по оказанию помощи при стихийных бедствиях, при реагировании на чрезвычайные ситуации.
