Кс 4372 – -4372, 4372, -4372

самоходные краны на короткобазовом шасси

В продолжении серии кранов КС-4361 Юргинский машиностроительный завод выпустил следующую модификацию своего пилотного крана – КС-4372Б, в результате разработок он увеличил грузоподъемность до 20 тонн и получил много новых усовершенствований.

Описание крана самоходного КС-4372, КС-4372Б, КС-4372В

КС-4372В (КС-4372Б) – короткобазовый кран, грузоподъемностью 20 тонн, демонстрирующий отличную маневренность на строительных площадках, безотказный в работе. Последние достижения краностроительной техники были воплощены в кранах серии 4372.

КС-4372Б (КС4372В) оснащен ходовой частью, представляющей из себя двухосное специальное короткобазовое шасси, совмещающее сразу два ведущих управляемых мостов, отсюда – повышенная проходимость крана. Использование крана на рассредоточенных объектах добиваются за счет высокой транспортной скоростью – 50 км/ч, хороших ходовых качеств, а также, благодаря, маневренности.

Кран КС-4372Б оснащен телескопической стрелой (состоит из трех выдвижных секций), откидным гуськом и надставкой. Безопасную работу крана обеспечивают приборы и устройства.

В конструкции гидравлических подъемных кранов серии 4372 воплощены необходимые требования безопасности, надежности и комфортабельности для крановщика, все эти характеристики позволяют им выполнять сложные строительные, монтажные работы и погрузочно-разгрузочную деятельность.

Особенности КС-4372, КС-4372Б, КС-4372В:

  • По ровной площадке кран  может передвигаться с грузом на крюке.
  • Кран может производить грузоподъемные работы без выносных опор.
  • Может производить телескопирование стрелы с грузом на крюке (до 4 тонн)
  • Установить кран в рабочее положение легко и быстро, управляя из кабины оператора, благодаря, гидравлическим выносным опорам.

Операции, совмещающиеся при работе крана:

  • подъем (опускание) крюка и вращение поворотной платформы;
  • подъем (опускание) крюка и подъем (опускание) стрелы;
  • телескопирование (выдвижение или втягивание) и подъем (опускание) стрелы;
  • телескопирование стрелы и вращение поворотной платформы.

[spoiler show=”Технические характеристики” hide=”Технические характеристики”]

Технические характеристики грузоподъемного крана КС-4372Б, КС-4372В, КС-4372

Характеристика крана КС-4372, КС-4372В, КС-4372БЕд.измеренияПоказатель
Грузоподъемность:
- на выносных опорах
- на колесах (шина 16.00 - 24)
- при передвижении с грузом на крюке

т.

20
6,3
6
Масса телескопируемого грузат.4,5
Максимальный грузовой моментт.м.70
Высота подъема
- основной стрелы
- с дополнительным оборудованием (удлинитель+гусек)

м.

7,6 - 17,4
30
Скорость подъема-опускания
- номинального груза
- пустого крюка или груза до 5 тонн

м/мин.

9
16
Скорость посадким/мин.0,3
Частота вращения
- минимум
- максимум

об/мин.

0,3
3
Транспортная скорость (максимальная)
км/ч40
Колесная формула4x4x4
Радиус поворота по внутренней колее наименьшийм.4,2
Размеры в транспортном положении:
- длина
- ширина
- высота

м.

10,2
2,5
3,5
Количество лебедокшт.1
Количество мест в кабине1
Масса крана
- конструктивная
- транспортная

т.

23
24,1
Мощность двигателякВт133
ДвигательЯМЗ-236, 180 л.с

[/spoiler]

[spoiler show=”Основные размеры крана” hide=”Основные размеры крана”]

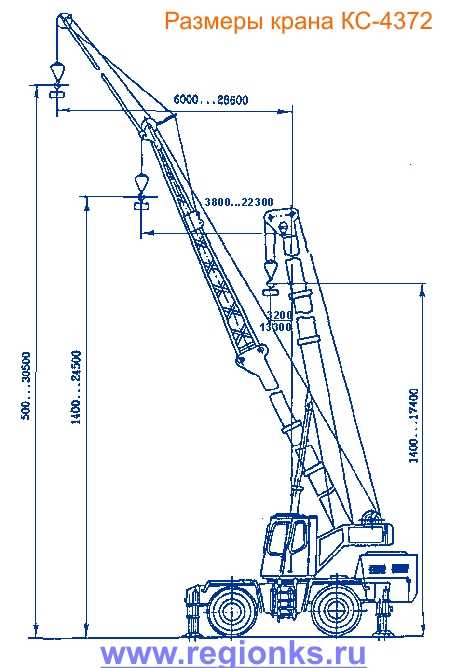

Основные размеры крана КС4372Б

[/spoiler]

[spoiler show=”Грузовысотные характеристики” hide=”Грузовысотные характеристики”]

Грузовысотные характеристики крана КС-4372Б

Диаграмма грузовых характеристик крана с удлинителем и гуськом

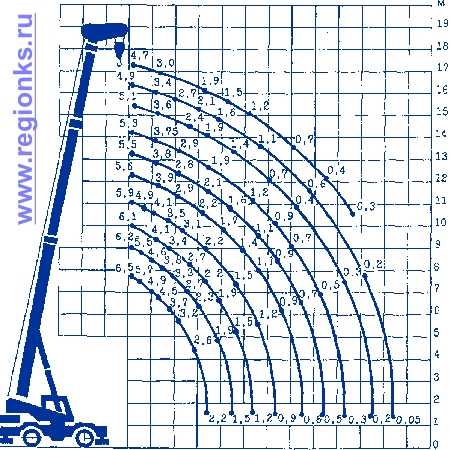

Диаграмма грузовых характеристик крана на опорах

Диаграмма грузовых характеристик без установленных опор

[/spoiler]

Дополнительно:

– Требование к рабочей площадке для кранов;

– Транспортирование крана.

Цены на краны: узнавайте у менеджеров.

Смотрите также:

– каталог запасных частей КС-4372Б

– каталог запасных частей КС- 4372В

regionks.ru

ГК «Волтар» — Автокран «Юргинец» (20 тонн) КС-4372 Самоходный кран

Кран оснащен телескопической стрелой с тремя выдвижными секциями, откидным гуськом и надставкой, приборами и устройствами, обеспечивающими безопасную работу крана.

Cамоходный кран КС-4372, может работать без выносных опор и передвигаться по ровной площадке с грузом на крюке, а также производить телескопирование стрелы с грузом на крюке массой до 4 тонн. Гидравлические выносные опоры с управлением из кабины оператора позволяют легко и быстро установить кран в рабочее положение.

При работе самоходного крана КС-4372, совмещаются следующие операции:

- подъём (опускание) крюка и вращение поворотной платформы;
- подъём (опускание) крюка и подъём (опускание) стрелы;
- телескопирование (выдвижение или втягивание) и подъём (опускание) стрелы;
- телескопирование стрелы и вращение поворотной платформы.

Силовая установка крана - четырёхтактный шестицилиндровый дизельный двигатель ЯМЗ-236 мощностью 132,5 кВт (180 л.с.).

Грузоподъемность, т



    на выносных опорах

20

    на колесах (шина 16.00-24)

6,3

    при передвижении с грузом на крюке

6,0

    Масса телескопируемого груза, т

4,5

    Максимальный грузовой момент, т.м.

70

Высота подъема, м



    основной стрелы

7,6...17,4

    с дополнительным оборудованием (удлинитель + гусек)

30

Скорость подъема-опускания, м/с (м/мин)



    номинального груза

0,116(9,0)

    пустого крюка или груза до 5 тонн

0,208 (16,0)

    Скорость посадки, м/с (м/мин)

0,005 (0,3)

Частота вращения, рад/с (об/мин)



    mах

0,314 (3,0)

    min

0,031 (0,3)

Транспортная скорость максимальная, км/час

40

Колесная формула

4х4х4

Радиус поворота по внутренней колее наименьший, м

4,2

Размеры в транспортном положении, мм



    длина

10200

    ширина

2500

    высота

3500

Количество лебедок

1

Количество мест в кабине

1

Масса крана, т



    конструктивная

23

    транспортная

24

sibcranes.ru

Кран КС-4372М грузоподъемностью 16 т

Категория:

   Краны стреловые самоходные

Публикация:

   Кран КС-4372М грузоподъемностью 16 т

Читать далее:



Кран КС-4372М грузоподъемностью 16 т

Кран КС-4372М имеет механический привод передвижения крана и гидравлический привод остальных механизмов. Предусмотрена телескопическая стрела длиной 7,52— 16,52 м. Может быть установлен гусек длиной 6 м под углом 150 или 180° к стреле. Допускается перевозка груза массой 6,3 т на крюке стрелы длиной 7,52 м* при положении стрелы вдоль продольной оси ходовой части со скоростью 5 км/ч. Глубина опускания крюка — 40 м. Масса крана — 23,3 т. Колея колес — 2000 мм. Радиус поворота крана по колее внешнего переднего колеса —5 м. Максимальная нагрузка: на выносную опору — 230 кН (23,4 т), на колесо при работе крана— 185 кН (18,7 т). Нагрузка на оси шасси в транспортном положении: на переднюю— 113 кН (11,5 т), на заднюю — 116 кН (11,8 т).

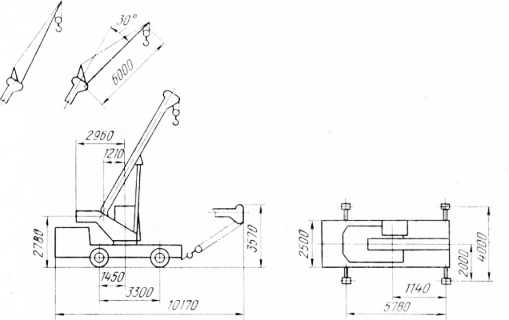

Рис. 1. Пневмоколесный кран KC-4372M

Рекламные предложения на основе ваших интересов:

Рис. 2. КС-4372М стрела 8,52 м

Рис. 3. КС-4372М стрела 9,52 м

Рис. 4. КС-4372М стрела 10,52 м

Рис. 6. КС-4372М стрела 12,52 м

Рис. 8. КС-4372М стрела 14,52 м

Рис. 9. КС-4372М стрела 15,52 м

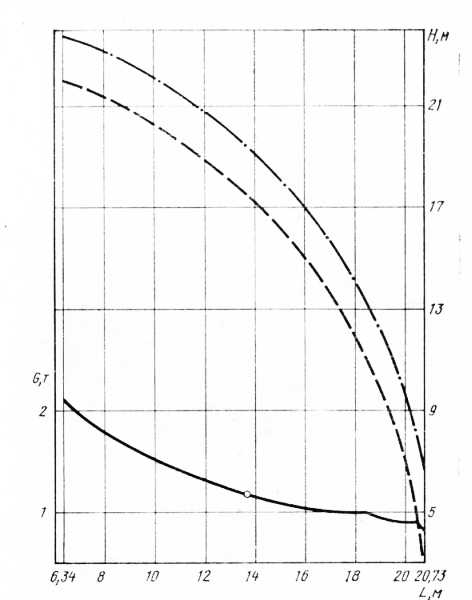

Рис. 10. КС-4372М стрела 22,52 м

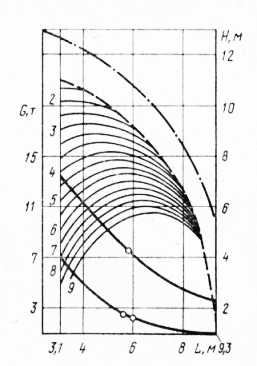

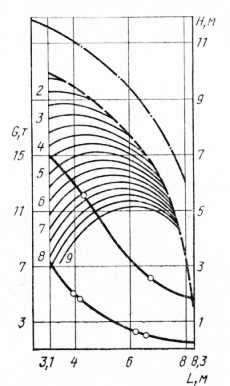

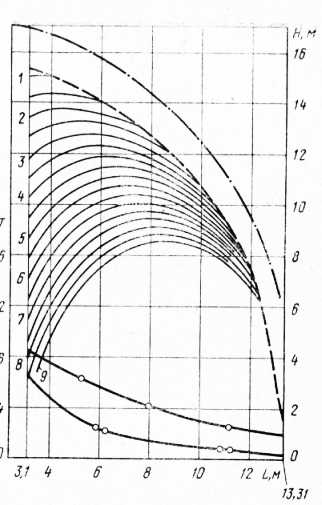

Характеристики крана — на рис. 1—12.

Рис. 11. КС-4372М стрела 16,52
