Трехходовой и проходной кран битумный с обогревом для высоковязких органических материалов

Кран битумный

Предлагаем поставки на постоянной основе из наличия и под заказ

Разработан кран битумный специально для технологических трубопроводов асфальтобетонных заводов и автоматических гудронаторов. Вся категория битумного оборудования заточена под рабочие среды с высокими показателями вязкости в пределах 35 см/с – деготь, гудрон, битумная эмульсия, масла, битум.

Запорная арматура имеет несколько вариантов исполнения – кран битумный трехходовой или проходной, с электрическим обогревателем, без подогрева, с паровой рубашкой. Битумные краны изготавливаются из чугуна, стали, крепятся к трубам квадратными фланцами.

Основными характеристиками запорной арматуры АБЗ являются температура перекачиваемой среды и теплоносителя +300°С, давление 0,6 – 0,8 МПа, DN 15 – 150 мм, резьба в отверстиях рубашки 3/4”.

Назначение и область применения

Битумные смолы применяются в различных отраслях народного хозяйства.

Сырье считается стратегическим, так как 99% автомобильных дорог в любой стране мира имеют асфальтобетонное покрытие на основе битума. Рулонная гидроизоляция и кровельные материалы на ее основе (Бикрост, рубероид, Стеклоизол, гибкая черепица, ондулин) пропитывается битумными смолами по умолчанию.

При нормальном атмосферном давлении и температуре окружающей среды битум застывает. Поэтому любая технологическая линия для работы с этим аморфным материалом оснащается элементами обогрева. Только в расплавленном виде смолой можно пропитать другие материалы или смешать ее эмульсию с сыпучими инертными продуктами – щебнем, песком.

Чаще всего кран битумный используется в гудронаторах, на заводах АБЗ, по выпуску рулонной гидроизоляции, праймеров, кровельных материалов. Арматура запорного типа не предназначена для регулировки давления, дебита, напора потока рабочей среды.

Особенности конструкции

С учетом характеристик рабочей среды кран битумный обладает следующими конструкционными особенностями:

  • шаровое или пробковое затворное устройство;
  • корпусные детали из стали, чугуна;
  • рабочее положение – нормально открытое, закрытое, без возможности регулировки дебита потока;
  • проходная или трехходовая конструкция;
  • паровая крышка (рубашка) крепится снизу к корпусу арматуры;
  • два варианта обогрева – каналы внутри корпуса для пара, горячего масла или электрические нагревательные элементы;
  • квадратные присоединительные фланцы;
  • квадрат в верхней части пробки под ключ для управления краном;
  • риска на торце квадрата, указывающая расположение отверстий в пробке.

Для шаровых кранов обычно используются накладные рубашки подогревателя с боковыми фланцами. Корпус запорной арматуры нагревается в этом случае сверху, а не изнутри. За счет применения бюджетных конструкционных материалов снижена себестоимость производства битумного крана.

Характеристики

По умолчанию кран битумный относится к специальной, а не общепромышленной арматуре. Поэтому его основными эксплуатационными характеристиками являются:

  • номинальный диаметр – 15 мм – 150 мм;
  • вязкость транспортируемой среды – максимум 35 см/с;
  • температура окружающей среды – от -40°С до +80°С;
  • климатическое исполнение – У1, Т, УХЛ;
  • температура рабочей среды – от -40°С до +300°С;
  • номинальное давление – 0,6 – 4 МПа;
  • давление теплоносителя – 0,8 МПа;
  • температура теплоносителя – максимум +300°С;
  • материал корпусных деталей – углеродистая сталь, СЧ чугун по ГОСТ 1412;
  • рабочая среда – гудроны, битумы, масла, дегти, эмульсии битумные;
  • теплоноситель – пар, индустриальное масло, электрический ТЭН;
  • резьба для подключения теплообменника рубашки – ¾”;
  • присоединение к трубопроводу – фланцевое.

В комплект поставки битумного крана не входит ключ, но его можно заказать отдельно при оформлении товара.

Являемся официальным поставщиком битумного оборудования в РФ. Трехходовые и проходные битумные краны DN 15 – 150 мм всегда в наличии и под заказ. Вся продукция сертифицирована, комплектация паровыми рубашками по умолчанию. Опт, розница, собственная служба логистики, новые схемы сотрудничества с учетом пандемии.

1.Кран чугунный 2-х ходовой (проходной).



Кран  11ч8бк Ду65мм

Кран  11ч8бк Ду80мм

Кран  11ч8бк Ду100мм



2.Кран чугунный 2-х ходовой (проходной), с паровым или масленым обогревом.



К-50-II-002 ф50 мм.

К-65-II-002 ф65 мм.

К-80-II-002 ф80 мм.

К-100-II-002 ф100 мм.



3.Кран чугунный 3-х ходовой, с паровым или масленым обогревом



К-50-III-003 ф50 мм.

К-65-III-003 ф65 мм.

К-80-III-003 ф80 мм.

К-100-III-003 ф100 мм.



4. Гудронатор (аналог) ДС-39Б 03.01.130



5.Краны чугунные, с электро-обогревом.



Кран 2-х ходовой (проходной) Ду65мм

Кран 2-х ходовой (проходной) Ду80мм

Кран 2-х ходовой (проходной) Ду100мм

По всем вопросам звоните нашим менеджерам по телефонам: +7(499)709-78-08, +7(499)709-79-95, +7(495)120-75-57 или пишите на e-mail: [email protected]

Начав сотрудничество с нашей компанией вы приобретёте надёжного партнёра на долгие годы!

Заказать битумные краны от производителя в Омске



Наименование изделия: Кран трехходовой битумный ДУ80





Назначение изделия: Кран трехходовой применяется на трубопроводах для перекачки дорожных битумов с температурой до 160°C в качестве запорного устройства.  Устройство выпускается в исполнении УХЛ, категория размещения I по ГОСТ 15150-69.





Основные технические характеристики:



 Условный проход Ду, мм

 80

 Условное давление Ру, МПа

 0,6

 Температура рабочей среды, °С

 от +70 до +160

 Теплоноситель для обогрева крана

 масло И-20А, И-40

 Максимальная температура теплоносителя, °С

 +190

 Давление теплоносителя, МПа

 0,6

 Индикатор установки в рабочее положение

 нет

Габаритные размеры устройства:

 Длина, мм

 348

 Ширина , мм

 390

 Высота, мм

 610

 Масса, кг

 53



Устройство и принцип работы:



Кран состоит из

1. Корпуса  в котором установлен затвор

2. Между валом затвора и корпусом набивается набивка сальниковая

3. Которая прижимается крышкой нажимной

4. Регулировка затяжки затвора 2 осуществляется с помощью винта

5. На затвор 2 устанавливается насадка. Для соединения с битумным трубопроводом и трубопроводом теплоносителя на кране установлены фланцы 8,

9. Корпус крана снабжен рубашкой масляного обогрева. Изменение направления потока битума осуществляется поворотом затвора









Наименование изделия: Вентиль запорный 234А







Назначение изделия: Вентили запорные предназначены для установки в качестве запорного устройства полностью перекрывающего поток рабочей среды на трубопроводах по транспортировке теплоносителя (масло).





Основные технические характеристики:



 Номинальное диаметр, (мм)

 15 - 250

 Тип присоединения

 Фланцевое

 Номинальное давление, (МПа)

 1,6

 Максимальная температура рабочей среды, (°C)

 +300

 Максимальная температура окр. среды, (оС)

 +60

 Минимальная температура окр. среды, (оС)

 -10

 Рабочая среда

 Термальное масло

 Класс герметичности по EN-12266-1

 А

 Климатическое исполнение по ГОСТ 15150-69

 УХЛ 3.1

 Тип управления

 Штурвал, электропривод







Битумный кран К-80-III-000 трёхходовой, ДУ-80 мм, с паровой рубашкой, чугунный

Кран битумный трехходовой К-80-III-000 с паровой рубашкой, чугунный используется в качестве запорной арматуры на трубопроводах АБЗ и других заводов, транспортирующих вязкие органические материалы (различные битумы, битумные эмульсии, масла, дегти, гудроны и другие вещества) с температурой от +5 °С до +200 °С.



Конструкция крана битумного трехходового К-80-III-000 предусматривает наличие паровой рубашки для обогрева крана в холодное время. В корпусе крана предусмотрены впускной и выпускной патрубок для подачи теплоносителя. В качестве теплоносителя используют пар или термальное масло.



Битумный кран К-80-III-000 изготовлен из чугуна.

Условный проход крана битумного ДУ-80 мм.

Давление условное Ру 6,0 кгс/см2.

Соединение с трубопроводом фланцевое.

Количество присоединительных фланцев три.

Управление Крана битумного трехходового К-80-III-000 осуществляется вручную.

Риска на торце квадрата указывает направления прохода битума в кране.

Масса 25 кг.



В ассортименте есть битумные краны проходные чугунные и стальные, с паровой рубашкой и без нее, диаметром от 25 до 150мм, краны с электрообогревом, краны для битума на автогудронатор, а также битумные насосы ДС-125, ДЗ-212, НШ-200, нагреватели битума, битумоварки дизельные и электрические, нагревательные гибкие ленты ЭНГЛ, запчасти АБЗ.



Для получения более подробной информации и заказа битумного крана К-80-III-000 просим отправить запрос на нашу почту [email protected] или позвонить по номерам +7(8412) 300-014, 201-014, 202-014. Номер телефона с Viber и WhatsApp: +7-961-352-27-22

✅ Завод производит Кран битумный Кран битумный трехходовой ДУ-80 - купите оптом по заводским ценам | Завод Светорезерв - производство светотехники, электротехники и металлоконструкций

Весь товар находится в наличии на складе, на производстве или будет изготовлен под заказ. По Вашему запросу по телефону или на электронную почту.

Вы также можете разместить заказ на изготовление необходимой Вам продукции под ваши технические, светотехнические, электротехнические требования и условия, в этом случае сроки оговариваются в зависимости от сложности задачи, необходимости разработки проектной документации, согласования технических условий ТУ и иных параметров.

Стандартно мы предлагаем на изготовление изделий с вольтажом от 6 до 600 вольт, мощностью от 0,1 до 5000 W, постоянного или переменного напряжения, различной цветовой температуры (в том числе в строго заданном диапазоне), яркости, угла рассеивания, цвета корпуса изделия, его материала и веса, параметров виброзащиты, пожаробезопасности, пылестойкости, влагостойкости, ветровой нагрузки, работы в сложных и экстремальных погодных и температурных режимах, ситуациях допускающие механические повреждения, ускоренного износа, химическое или радиактивное воздействие, установку на высоких объектах, дополнительные опции по защите упаковки, изготовление изделий под ваши размеры, в том числе сверхбольшие габариты до 5 метров.

Наша компания в поставках не ограничена географическими границами Москвы, или рамками Московской области и осуществляет доставку во все уголки и регионы РФ транспортными и экспедиционными компаниями и курьерскими службами. У нас большой опыт доставки в Беларусь, Казахстан, Украину и другие страны СНГ и в любую страну мира, благодаря отработанной процедуре таможенного оформления и знаниям к требованиям, которые предъявляются к светодиодным лампам, светильникам, прожекторам и панелях, в том числе в комплектах автономных систем освещения на солнечных батареях или ветровых генераторах. Мы доставим Ваш заказ в любой регион и город России. Доставка до склада – места приема или пункта забора транспортной компании за счет компания, а для клиентов бесплатно! Наши стандартные партнеры – это ведущие транспортные компании России, которые имеют многолетний опыт и положительные рекомендации и отзывы, осуществляют отправку заказов всеми видами транспорта. На ваш выбор мы предлагаем «Деловые Линии», «ЖелДорЭкспедиция», «Байкал Сервис», EMS, DHL, TNT, UPS, FEDEX, Pony-express. Если у Вас есть предпочтения в выборе перевозчика, то Мы после согласования сроков и условий страхования груза осуществим отправку указанной Вами компанией.

Стандартная доставка при наличии товара на складе осуществляется в течение 1-2 дней, после оформления заказа, а в случае производства нестандартной продукции – сроки могут быть увеличены до 25-30 дней.

Мы сотрудничаем с наиболее эффективными, выгодными и быстрыми курьерскими фирмами и службами, которые обеспечивают оперативную, недорогую и надежную доставку в разумные сроки, обычно в течение 24 часов, в пределах городской черты города Москвы.

В случае если отправка осуществляется в выходные дни, по предварительной договоренности, мы согласуем дату заранее с транспортной компанией.

Кран битумный - Краны битумные проходной К-80-I-000 и кран битумный трехходовой К-80-III-000

Кран битумный проходной (пробковый) К-80-I-000 используется в качестве запорной арматуры на

трубопроводах, транспортирующих вязкие органические материалы (различные битумы, битумные эмульсии,

масла, дегти, гудроны и другие вещества) с температурой от +5 °С до +200 °С. Конструкция Крана битумного

проходного К-80-I-000 предусматривает наличие паровой рубашки для обогрева крана в холодное время.

Корпус Крана битумного К-80-I-000 с паровой рубашкой предусматривает впускной и выпускной патрубок

для подачи теплоносителя. В качестве теплоносителя используют пар или термальное масло. Кран битумный

проходной К-80-I-000изготовлен из чугуна. Условный проход крана битумного ДУ-80 мм. Давление условное

Ру 6,0 кгс/см2. Соединение с трубопроводом фланцевое. Количество присоединительных фланцев два.

Управление Крана битумного К-80-I-000 с паровой рубашкой осуществляется вручную. Риска на торце

квадрата указывает направления прохода битума в кране. Масса 23.8 кг.

Кран битумный трехходовой К-80-III-000 используется в качестве запорной арматуры на трубопроводах,

транспортирующих вязкие органические материалы (различные битумы, битумные эмульсии, масла, дегти,

гудроны и другие вещества) с температурой от +5 °С до +200 °С. Конструкция Крана битумного трехходового

К-80-III-000 предусматривает наличие паровой рубашки для обогрева крана в холодное время.

Корпус Крана битумного трехходового К-80-III-000 с паровой рубашкой предусматривает впускной и

выпускной патрубок для подачи теплоносителя. В качестве теплоносителя используют пар или термальное

масло. Кран битумный трехходовой К-80-III-000 изготовлен из чугуна. Условный проход крана битумного

ДУ-80 мм. Давление условное Ру 6,0 кгс/см2.   Соединение с трубопроводом фланцевое. Количество

присоединительных фланцев три. Управление Крана битумного трехходового К-80-III-000 осуществляется

вручную. Риска на торце квадрата указывает направления прохода битума в кране. Масса 25 кг.

Трехходовой кран в Хабаровске: цена, прайс-лист

СМОТРЕТЬ ВСЕ КРАНЫ ТРЕХХОДОВЫЕ

Трехходовой кран в Хабаровске

Купить трехходовой кран в Хабаровске вы можете в компании «Акватрейд». Продажа кранов осуществляется по оптовым ценам. Цену кранов, стоимость и прайс-лист вы всегда можете запросить у менеджеров компании.

Звоните: +7(4212)51-62-02
Ждем ваши заявки на email: [email protected]
Отгрузка в день прихода денег со склада в г. Новосибирск (срок доставки – 8-10 дней)

Наиболее известные бренды шаровых кранов на территории России это:Ci, SEAGULL, JIP, STS, STI, TIEMME , BALLOFIX (БАЛЛОФИКС), Techno-A, FIV, Bugatti (Бугатти), Valtec (ВАЛТЕК), STT, Basic, Watts, HLV, Абрадокс, AQualink

Поставляем трехходовой кран напрямую с завода-изготовителя. Ко всем товарам прилагается паспорт, сертификат, соответствие ГОСТ. Дополнительная информация может быть запрошена у менеджеров компании.

Наибольшим спросом пользуются такие марки кранов как: 11Б27п1, 11б27п, 11Б6бк, 11Б18бк, 11Б38бк, 11Б34бк, 11б27пм1, 11б12бк, 11Б1бк

Купить трехходовой кран , а также другая запорная арматура отгружается со склада компании «Акватрейд». Подбор необходимого оборудования, а также аналогов при необходимости по запросу может быть сделан менеджерами компании.

По всем вопросам обращайтесь:

По телефону: +7(4212)51-62-02
А также на email: [email protected]
СКАЧАТЬ ПОЛНЫЙ ПРАЙС_ЛИСТ

У нас вы можете купить продукцию крупнейших заводов-производителей кранов:

  • АДЛ
  • ITAP
  • Бологое
  • Danfoss
  • ГАЛЛОП
  • БАЗ

Компания «Акватрейд» является официальным дилером крупнейших производителей запорной арматуры в России. Действует индивидуальная система скидок для постоянных клиентов.

В нашем ассортименте присутствуют такие краны как:

  • КШМ (КШ. М)
  • КШ
  • КШГ
  • ГШК
  • КШЗ

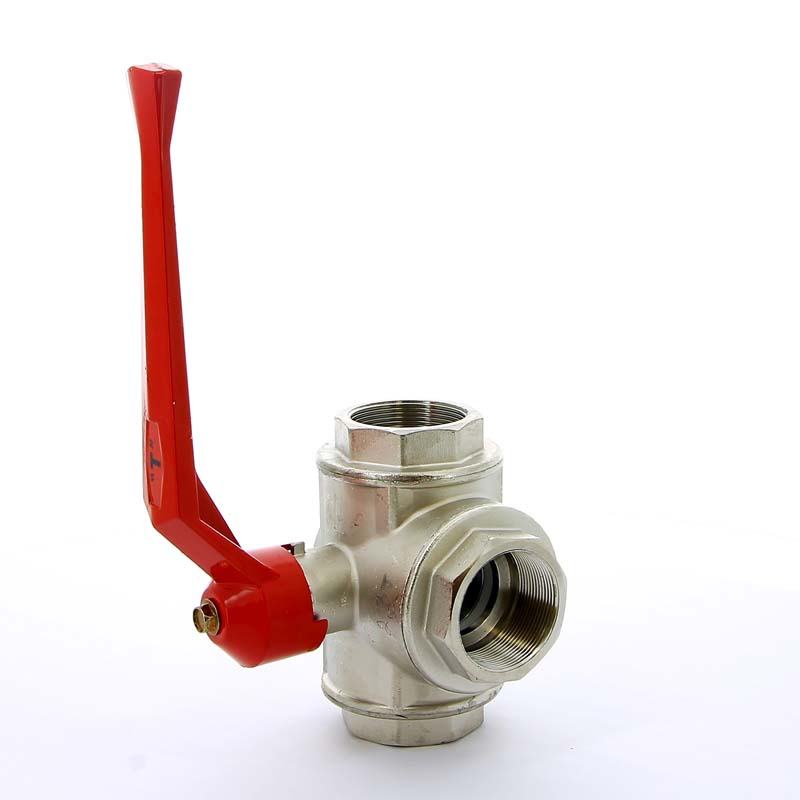

В наличии трехходовой кран для отопления производство Россия/Китай. Оперативно привозим под заказ любые недостающие позиции.
