Кран башенный кб 309 хл: Башенные краны КБ-309, КБ-309ХЛ- характеристики, устройство, аренда, купить

Башенный кран КБ-309 характеризуется высокой скоростью выполнения работы

Башенный кран очень популярный вид строительной техники, который используется для возведения многоэтажных зданий. С помощью данных кранов осуществляется доставка строительных материалов на определенную высоту, а также разгрузка грузовых автомобилей. Особенностью техники является возможность их использования на любом уровне здания, при этом захватывая весь периметр рабочей зоны. Однако, несмотря на свою производительность, краны башенного типа считаются более сложными в эксплуатации, нежели передвижные на базе грузового автомобиля.

Особенности конструкции

Отечественный башенный кран КБ-309 также как и КБ-403 по своей конструкции предназначен для осуществления разнообразных строительно-монтажных работ, которые могут потребоваться во время строительства жилых гражданских или административных зданий. Общий каркас крана изготовлен из высокопрочных стальных труб разного сечения, с установленными дополнительными лентами усиления из металлического уголка. Кран состоит из 5 или 7 последовательно соединенных секций, которые крепятся с помощью болтовых соединений, а также монтируются на несущую платформу. Двигатели и электрические щиты установлены в нижней части, а все основные органы перемещения на стреле крана. Можно выделить несколько ключевых особенностей строения КБ-309:

  • простота конструкции;
  • крепкий трубный каркас;
  • высокая скорость монтажа;
  • устойчивость к ветру;
  • хорошие несущие способности стрелы.

Кабина оператора-крановщика монтируется на самой последней секции под стрелой. Стенки кабины изготовлены из листового металла, прикрепленного к рамной конструкции. Изнутри пространство имеет слой утеплителя. Внутри находится два отопителя салона, подсветка и все необходимые контрольные индикаторы, а также органы управления.

Производительность спецтехники

Башенный КБ-309ХЛ используется на стройках любого типа, при этом температурные рамки эксплуатации техники варьируются от – 60 до +40 градусов. Низкий температурный порог позволяет применять данный кран в любых суровых условиях. В зимнее время каретки, вращательные диски и тросы смазываются специальными растворами.

Общая грузоподъемность крана составляет порядка 6-8 тонн в зависимости от вылета стрелы.

Скорость подъема может регулироваться оператором, а максимальная равняется 10-ти метрам в минуту. Благодаря мощным электромоторам башенный кран с массой 70 000 кг способен вращаться вокруг своей оси со скоростью 0,75 об/мин. Скорость передвижения самого крана по рельсовым путям составляет – 30 метров в минуту.

Техническое описание

У крана КБ-309 технические характеристики позволяют осуществлять одновременный подъем и передвижение в сторону с грузом. Работа всех ключевых узлов полностью синхронизирована, поэтому во время поднятия грузов не наблюдается существенных рывков или подергиваний. Дополнительно техника обладает тормозом, который автоматически стопорит подъемный трос на определенном уровне. Качественная конструкция делает башенный кран КБ-405 также делает очень популярным.

Общие технические показатели крана:

  1. кран-база – КБ-309;
  2. силовой агрегат – электрический двигатель мощностью 59 кВт;
  3. грузоподъемность – 6-8 тонн;
  4. грузовой момент – 125 т*м;
  5. вылет стрелы – 25 метров;
  6. максимальная высота – 37 метров;
  7. скорость поднятия груза – 10 м/мин;
  8. скорость опускания – 3 м/мин;
  9. скорость вращения – 0,75 об/мин;
  10. общая масса башенного крана – 70 600 кг.

Дополнительно на башенный кран устанавливается внешнее освещение и звуковой сигнал с сиреной для оповещения рабочего персонала во время сильного ветра. При необходимости монтируются вспомогательные страховочные устройства и стопорные системы, позволяющие проводить работы с большими грузами при сильном ветре. В заводской комплектации на КБ-309 имеется несколько вариантов подвесных систем, в частности с двойным крюком, с захватами или одинарным стандартным строительным крючком.

Варианты приобретения

Недорого купить кран КБ-309 можно без навесного оборудования, в частности на вторичном рынке без наличия электрических щитов, каретки или сигнальных устройств. Цена на технику может изменяться не только от ее конкретной комплектации, но и от количества установленных секций. Чем больше высота крана, тем выше его стоимость. Так как КБ-309 на данный момент не выпускается, то приобрести технику возможно только на вторичном рынке от частных лиц. Приобретать кран следует со всеми необходимыми документами, а также журналами технического обслуживания. Продающийся КБ-309 без журналов и актов имеет сравнительно невысокую стоимость. Оригинальная окраска башенного крана данной модели считается – ярко-желтый цвет.

28 октября Konstantin

Кран башенный КБ-309ХЛ Б/У – Биржа оборудования ProСтанки

  1. Доска объявлений
  2. Строительное оборудование и техника
  3. Крановое и подъемное оборудование
  4. Краны подъемные
  5. Башенные краны



Объявление не актуально!

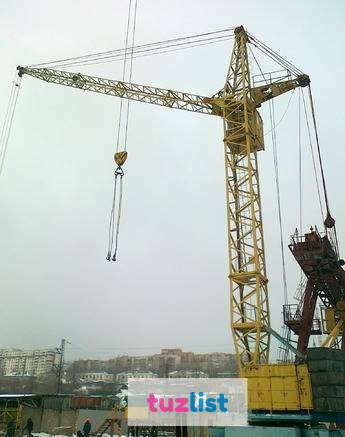

Кран башенный КБ-309ХЛ, 2шт, 1990 и 1986 г. в., в хорошем рабочем состоянии. Грузоподъемность 8т, высота подъема 37м, вылет 25м, база 4.5м, общая масса 70.6т. Краны находятся в разобранном состоянии. Затаможим  при продаже в республику Узбекистан. Местонахождение: Ставропольский край, г. Минеральные Воды.

Создано 17.04.2019 Изменено 11.10.2020

Башенный кран


Похожие объявления

Кран Башенный КБ-408.04.02

Состояние: Новый Производитель: Московский краностроительный завод (Россия)

В наличии

Набережные Челны (Россия)

1 200 000

Кран башенный КБ 403, 2008 г.в

Состояние: Новый Производитель: Россия

В наличии

Вологда (Россия)

3 500 000

Стрела крана башенного КБ-403

Состояние: Б/У Год выпуска: 1991 Производитель: Россия

Волжский (Волгоградская обл. ) (Россия)

1 000

Кран башенный КБ-403А

Состояние: Б/У Год выпуска: 2010

Ханты-Мансийск (Россия)

1 800 000


Интересные статьи партнеров

Поставка универсального промышленного шредера для пластика, резины, дерева, бумаги, стекла ШДП-3600 в Санкт-Петербург

Это БелАЗ?75710, мужики! Процесс разработки и производства

Пусконаладка оптоволоконного станка для резки металла XTC-1530H/2000 Raycus в Казани

Японские станки: Настольный токарный станок с ЧПУ по металлу «Темный Владыка»

Потрясающее внимание к деталям – самый терпеливый моделист в мире!

Как выглядели станки для деревообработки в 19 веке

15 советов по эксплуатации ленточных пилорам

Поставка агломератора АМ-30 в Калужскую область

Мэтт Уилсон использует переработанное столовое серебро и металлолом для создания прекрасных скульптур

Вы недавно смотрели

Все просмотренные объявления →

Башенные краны на Conepxo 2023

    org/BreadcrumbList”>
  • Познакомьтесь с Конэкспо



Правильное решение для любой задачи: программа башенных кранов Liebherr не имеет себе равных с точки зрения универсальности. Во всем мире используются высококачественные быстромонтируемые, верхнеповоротные, маятниковые и специальные краны. Благодаря современной крановой технике возможна эффективная, безопасная и надежная работа на строительной площадке. Liebherr предлагает широкий спектр услуг и всестороннее обслуживание клиентов для башенных кранов.

125 K

С радиусом действия 180 футов (55 м) и высотой крюка до прибл. Наш кран 125 K высотой 217 футов (66 м) в настоящее время является самым большим быстромонтируемым краном на рынке. Посетители Conexpo могут своими глазами увидеть инновационную концепцию серии K. Хорошо продуманная система сборки с низкими затратами на логистику делает наши быстромонтируемые краны особенно полезными для небольших проектов. Модель 125 K идеально подходит, например, для работы на строительных объектах, таких как многоэтажные жилые дома, мосты и промышленные объекты.

Подробнее

470 EC-B

Мы представляем на выставке Conexpo 470 EC-B, наш самый большой кран с плоской опалубкой в ​​конструкции со стальным тросом. Верхнеповоротный кран отличается максимальной грузоподъемностью 35 270 фунтов (16 т) или 44 090 фунтов (20 т). От транспортировки до сборки и эксплуатации на месте наш кран отвечает всем требованиям, предъявляемым к современному автопарку, и теперь его впервые можно увидеть на выставке в Северной Америке.

Подробнее

Цифровые решения

Эффективные процессы для строительных площадок будущего: как поставщик комплексных решений мы делимся информацией о новых цифровых разработках в области эксплуатации кранов на Conexpo. Комплексное планирование, эффективные процессы и точечный анализ станут возможными благодаря новым инструментам и вспомогательным системам Liebherr.

Системы управления и помощи

Дальнейшие улучшения для более эффективной обработки грузов также находятся в центре внимания. Пользовательский интерфейс операционной системы Tower Crane (Tower Crane OS) предлагает крановщикам и инженерам-сборщикам адаптированные меню, широкий выбор языков и соответствующих единиц измерения. Цель состоит в том, чтобы каждый пользователь мог без труда найти параметры, относящиеся к его работе.

Дополнительная информация

Дополнительная информация

  • Серия EC-B с плоским верхом
  • Luffing серии HC-L
  • Решения для башенных кранов
  • Список желаний

  • 0 Сравните список

Ваш список желаний включает:

  • Товаров: 0

Посмотреть полный список желаний

Недавно добавленный: В вашем списке желаний нет товаров.

Этот продукт недоступен в выбранном диапазоне. Измените диапазон, чтобы удалить товар отдельно из списка желаний.

Топ 10 наиболее активно продаваемых запчастей для кранов

Вы можете задаться вопросом, что такое запчасти для кранов ? Не волнуйтесь, мы здесь, чтобы помочь вам понять и рассказать вам о 10 самых популярных частях крана.

Журавли имеют долгую историю, которая насчитывает тысячи лет. В записях указывается, что древние греки изобрели первые краны и использовали их в начале 9 в.0078 155 г. до н.э. . Вы можете подумать, что это действительно длинное , не волнуйтесь, мы тоже были в шоке, когда узнали об этом. Некоторые сообщения указывают на то, что журавли использовались для орошения водой в древней Месопотамии, тысячи лет назад. По правде говоря, многие древние сооружения, если бы они были построены сегодня, нуждались бы в использовании крана.

Башенные краны — незаменимые машины в строительной отрасли, позволяющие достигать небывалых высот небоскребов. Они обладают невероятной способностью поднимать большие грузы на большую высоту, что позволяет строителям перевозить строительные материалы на крышу высотных зданий. Башенные краны обычно поднимают крупногабаритное оборудование, такое как генераторы, и тяжелые строительные материалы, такие как сталь и бетон. Башенный кран, несомненно, представляет собой увлекательную и впечатляющую строительную технику. Без них наш горизонт выглядел бы иначе. Каждый компонент башенного крана играет жизненно важную роль в его способности выполнять работу.

Давайте изучим анатомию частей башенного крана и узнаем о различных функциях навесного оборудования крана:

1. Мачта башенного крана


Эта металлическая решетчатая конструкция, обычно квадратной формы, используется для придания башенному крану высота, необходимая для достижения вершины конструкции. Эта металлическая часть изготовлена ​​из решетчатых модулей, так как такая конструкция облегчает транспортировку крана. Затем на строительной площадке модули собираются и соединяются винтами. Посмотрите на вершину мачты, и вы найдете поворотный рычаг. Стрела позволяет крану вращаться на 360 градусов по горизонтали. В зависимости от модели крана мачта также может иметь отсек оператора.

2. Стрела башенного крана


Стрела башенного крана – это еще одна часть башенного крана, которая обычно имеет треугольную форму, а также модульную структуру для обеспечения возможности транспортировки. Эта стрела башенного крана используется для обеспечения крана диапазоном или радиусом, необходимым для перемещения.

3. Кабина оператора


Оператор башенного крана сидит в кабине, оборудованной джойстиком управления, системой связи и электронным оборудованием контроля. Эта кабина обычно является частью качели.

4. Монтажное устройство башенного крана

Монтажное устройство башенного крана состоит из нескольких различных частей, включая верхнее подъемное устройство, нижнее подъемное устройство, болты и штифты, а также крепежные устройства. Верхнее подъемное устройство монтажника очень важно для работы башенного крана. Позволяет частично вставить и соединить башенный кран с башней. По сути, это та часть, где добавляется секция башни, чтобы сделать ее выше. Большой гидравлический домкрат поднимал стрелу, противодействие и поворотные элементы вверх по секции башни. Затем можно вставить еще одну часть, чтобы увеличить высоту башни.

Нижнее подъемное устройство также важно для высоты башни, поскольку оно используется для подъема всего крана выше. Позвольте крану забраться в здание. Хотя он сохраняет башню на той же высоте, он перемещает ее на более высокую точку в здании. Другими ключевыми компонентами машины для установки башенного крана являются болты, штифты и стяжки. Для неподвижных соединений используются высокопрочные анкерные болты и штифты. Кроме того, стяжки крепят башню к конструкции. Это обеспечивает устойчивость против ветра или нагрузки крана.

5. Тележка

Для придания башенному крану маневренности необходима тележка. Эта металлическая деталь состоит из вагона, который движется по стреле по полосам движения. Тележка также поддерживает вес поднимаемого материала. Ознакомьтесь с некоторыми из бывших в употреблении деталей крана здесь.

6. Крюк башенного крана


Крюки башенного крана имеют решающее значение для механических характеристик. Он считается самой точной частью крана, поэтому его необходимо правильно использовать и обслуживать. В частности, он должен быть полностью натянут, чтобы функционировать должным образом. Персонал также должен регулярно следить за работами по техническому обслуживанию, чтобы гарантировать, что крюк не перевернется и не сломается при намотке на барабан.

7. Поворотный блок

Поворотный узел в основном состоит из поворотного механизма, двигателя и поворотного кронштейна. Устройство позволяет крану крутиться и поворачиваться для перемещения объектов. Он также включает в себя горизонтальный рычаг, который является частью, несущей нагрузку. Опорно-поворотный подшипник позволяет поворотному устройству (включая стрелу, кабину, верхнюю часть башни и противовес) выполнять точное вращательное движение. Он также может генерировать значительный крутящий момент. Поворотный подшипник состоит из механически обработанных зубьев шестерни и прикреплен к шариковой дорожке.

8. Контрстрела башенного крана

Для работы стрелы башенного крана требуется бухгалтер. Эта часть изготовлена ​​из прочного основания, образованного металлическим профилем. Это создает своего рода шлюз, поэтому персонал может передать противовес с мачты. Грузы свободной продажи прикреплены к концу этой стрелы. Бухгалтер включен с мачтой в противоположном союзу регионе.

9. Противовесы

Противовесы изготовлены из сборного железобетона. Они используются для стабилизации инерции и веса стрелы башенного крана как во время его работы, так и в состоянии покоя.

10. Балласт

Балласт стабилизирует башенный кран по отношению к переносимому им весу и собственному весу.
