В древние времена все стройки начинались одинаково: фараон или царь захотел построить храм или погребальную пирамиду, изъявил свою волю, и множество рабов отправлялись в каменоломни, добывать камни, вырубать из горных пород блоки для будущих сооружений.

Никакой техники для доставки и перемещения грузов до строительной площадки не существовало.
Рабская сила и подручные средства: веревки и длинные палки — вот всё, что могли использовать на стройках древние строители.



Но минуло множество столетий и современная стройка — это уже не такой каторжный труд, хотя по-прежнему нелёгкий с физической точки зрения. И всё же современным строителям труд облегчается огромным количеством строительной техники. Больше никто не поднимает тяжёлые камни, блоки и кирпичи с помощью верёвок. Для подъёма грузов человечество изобрело подъёмные краны.

На современной стройке по всему миру мы часто видим  их разновидности. Какие же виды кранов бывают:

• Автокраны;
• Гусеничные краны;
• Башенные краны;
• Стационарные краны: козловые, мостовые, мачтовые, кабельные;
• Строительные краны специального назначения: кран-вертолёт и плавучий кран.

Автокран — это грузовой автомобиль, на шасси которого  монтируется ходовая и поворотная рамы. На  самой же поворотной раме установлены  механизмы подъема и опускания стрелы, кабина машиниста автокрана, противовес, поворотный механизм, стрела. К плюсам автокрана можно отнести то, что им присуща манёвренность и высокие скоростные характеристики. Эти характеристики позволяют использовать такой вид кранов, если перемещение грузов рассредоточено по большой территории стройплощадки и при выполнении заказов между различными объектами, когда важна скорость подачи техники на стройку. К минусам автокранов относится их небольшая устойчивость. Для того, чтобы кран имел большую устойчивость и мог беспрепятственно поднимать грузы на максимальную высоту,  конструкторы предусмотрели для  данного типа кранов  специальные опоры ( аутригеры). В зависимости от шасси автомобиля опоры могут быть: пневматическими, механическими и гидравлическими. Стрела современного автокрана телескопическая, разделённая на секции. Для увеличения высоты подъёма применяется гусек — дополнительная съёмная секция.

Кран гусеничного вида — обладает повышенной проходимостью за счёт сцепления гусениц с грунтом и меньшего давления на грунт за счёт большой поверхности опоры.  Гусеницы позволяют передвигаться по рыхлому грунту. А за счёт более высокого веса, чем у автокрана, гусеничный кран обладает большей грузоподъёмностью. Поэтому на стройках, где необходимо перемещать тяжёлые грузы по бездорожью чаще всего выбирают такой кран. Но из-за своей тяжёлой и сложной конструкции, гусеничный кран не маневренный и трудно перемещаемый с объекта на объект. А  тяжёлые и сложные детали гусениц, достигающие 40-45% от веса всего крана, быстро изнашиваются. Этот тип крана выпускают   с телескопической стрелой и решётчатой стрелой.

Башенный кран – создан для подъёма и  перемещения грузов на большую высоту в строительстве многоэтажных высотных зданий. Конструкция представляет собой башню (мачту), опорную раму, стрелу, противовес и поворотное устройство. Башенные краны делятся на стационарные, приставные и передвижные. Самые востребованные передвижные башенные краны на рельсовом ходу. Они легко перемещаются. Но если речь идёт о строительстве зданий свыше 50-ти метров, то чаще всего используют свободностоящие стационарные краны. А при строительстве зданий от 70 метров и выше- предпочтительнее приставные (на анкерном основании) краны , которые закрепляются башней к возводимому зданию  и обладают механизмом  так называемого «самонаращивания» башни( то есть стрела крана сверху и снизу может оснащаться промежуточными секциями). Стрела башенных кранов поворотная.

Виды стационарных кранов: козловые, мостовые, мачтовые, кабельные – краны, основание которых имеет прочный фундамент.   Перемещение и поднятие  грузов происходит за счёт движущихся балок, либо, как в кабельном кране, за счёт натянутых тросов.

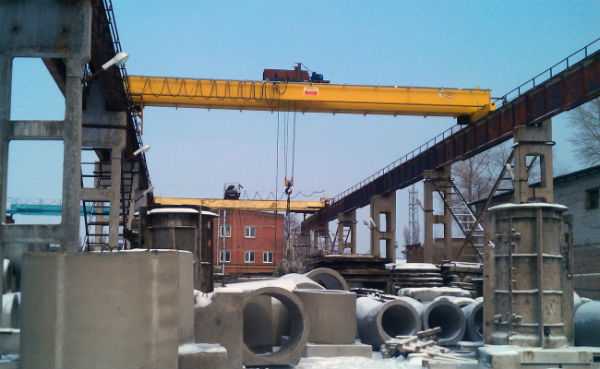

Мостовые краны в основном не используются в строительстве. Чаще всего эти краны работают в  цехах и на открытых площадках крупных заводов.

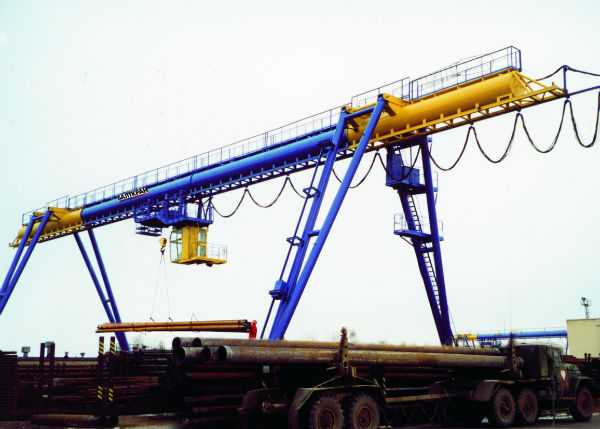

Козловые краны — разновидность мостовых кранов. Применяются для монтажа и перемещения тяжёлого оборудования и  при  возведении монолитных протяжённых  сооружений. Хотя чаще всего их встретишь не на стройке, а на погрузочно-разгрузочных работах металлургических предприятий.

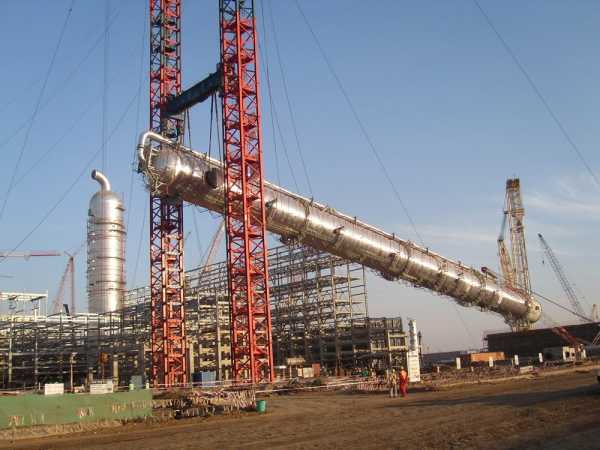

Мачтовые краны тоже достаточно редко используются на стройках.  Но если нужен монтаж сверхтяжёлых конструкций на большую высоту в ограниченном пространстве, например, подъём колонны нефтеперерабатывающего предприятия с рядом стоящими конструкциями, то эти краны подходят лучше всех.  Мачтовый кран состоит из  мачты, стрелы, стойки, поворотной платформы, грузозахватных механизмов.

Кабельные краны применяются при необходимости перемещения грузов на большое расстояние. Между двумя кранами, состоящими из двух башен, натянут канат (трос) по которому движется груз. Конструкция чем-то напоминает канатную дорогу в горах.  В прочем именно для перемещения грузов над пропастью между гор и была задумана подобная конструкция крана.

Строительные краны специального назначения:

Кран-вертолет или летающий кран, как его иногда называют, применим для транспортировки груза в труднодоступных местах на большую высоту и  значительные расстояния. Применение такого крана в обычных стройках было бы слишком дорогим удовольствием.

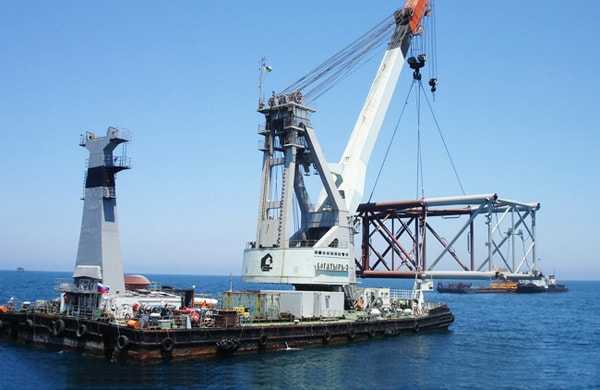

Плавучий кран —  второй представитель техники специального назначения. Представляет собой стрелу на движущемся понтоне. Основная задача крана — монтаж гидротехнических конструкций и сооружений. Чаще всего применим для строительства в море качающих нефть установок, а так же для прокладки трубопровода под водой.

Нашим строителям повезло иметь таких помощников, благодаря которым строятся не только города, нефтепроводы и мосты, но и движется прогресс в целом. Радует, что инженеры-конструкторы не останавливаются на достигнутом и разрабатывают новую технику на благо человечества.

olby.by

БАШЕННЫЙ КРАН – это… Что такое БАШЕННЫЙ КРАН?



БАШЕННЫЙ КРАН

грузоподъёмный кран, применяемый гл. обр. в стр-ве и имеющий высокую башню, поворотную стрелу и подъёмную лебёдку. Различают стационарные и передвижные Б. к. Башня передвижного крана опирается на ходовые колёсные или гусеничные тележки, к-рые перемещаются по рельсовому пути или по земле. Грузоподъёмность передвижных Б. к. до 100 т, стационарных до 400 т, высота подъёма до 150 м, вылет стрелы до 50 м. См. рис. при ст.

Грузоподъёмный кран.

Большой энциклопедический политехнический словарь. 2004.

• БАШЕННЫЙ ЖИЛОЙ ДОМ
• БАШМАК

Смотреть что такое “БАШЕННЫЙ КРАН” в других словарях:

• БАШЕННЫЙ КРАН — грузоподъемный кран, применяемый главным образом в строительстве и имеющий высокую башню, поворотную стрелу и подъемную лебедку. Бывают стационарными и передвижными. Башня передвижного крана опирается на ходовые колесные или гусеничные тележки,… …   Большой Энциклопедический словарь

• Башенный кран — Самоподъёмные краны на строительстве нового ВТЦ, Нью Йорк Башенный кран (англ. Tower crane, фр. Grue à tour)  поворотный кран стрелового типа со стрелой, закреплённой в верхней части вертикаль …   Википедия

• башенный кран — грузоподъёмный кран, применяемый, главным образом, в строительстве и имеющий высокую башню, поворотную стрелу и подъёмную лебёдку. Бывают стационарными и передвижными. Башня передвижного крана опирается на ходовые колёсные или гусеничные тележки …   Энциклопедический словарь

• Башенный кран —         см. Подъёмный кран …   Большая советская энциклопедия

• башенный кран (подъёмник) — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN tower hoist …   Справочник технического переводчика

• кран башенный — Кран стрелового типа поворотный со стрелой, закрепленной в верхней части вертикально расположенной башни [ГОСТ 27555 87 ИСО 4306/1 85] кран башенный Грузоподъёмный кран со стрелой, закреплённой в верхней части вертикально расположенной башни… …   Справочник технического переводчика

• Кран быстромонтируемый башенный — – башенный кран, монтируемый на объекте с помощью собственных механизмов, без верхолазных работ и с оперативным временем монтажа не более 30 минут. [«Правила безопасности опасных производственных объектов, на которых используются подъемные… …   Энциклопедия терминов, определений и пояснений строительных материалов

• Кран стрелового типа — (англ. Jib type crane / фр. Appareil de levage du type grue)  кран, у которого грузозахватное устройство подвешено к блокам на концевой части стрелы или подвешено к грузовой тележке, перемещающейся вдоль стрелы[1]. Выпускаются в… …   Википедия

• кран — 3.2 кран: Водоразборное устройство, обеспечивающее получение воды из системы водоснабжения и регулирование расхода воды потребителем. Источник: ГОСТ 19681 94: Арматура санитарно техническая водоразборная. Общие технические условия …   Словарь-справочник терминов нормативно-технической документации

• Кран подъёмный — Подъёмный кран предназначен для подъёма и перемещения грузов при проведении строительных, монтажных, ремонтных, погрузочно разгрузочных и других работ. Кран представляет собой грузоподъёмную машину циклического действия. Содержание 1 История… …   Википедия

dic.academic.ru

Что такое башенные краны?

Башенный кран – это основная техника для городского строительства и масштабного ремонта. Из этого текста вы узнаете, из каких элементов состоят и как работают современные краны.

Принцип работы башенного крана

Поворотные строительные краны представляют собой вертикальные башни, наверху которых закреплена стрела. Применяются они на стройплощадках для возведения различных зданий. Нередко техника помогает выгрузить и погрузить объемные предметы – металлоконструкции, части зданий, партии стройматериалов.

В ходе работ башенный кран может перемещаться и поворачиваться, менять высоту и вылет стрелы, чтобы выполнить нужную задачу. Вращается только поворотная часть крана, связанная с неповоротной опорно-поворотным устройством (ОПУ). Грузы поднимаются при помощи лебедки, каната и крюков.

Из чего состоит строительный кран?

1. Башня

Основа любого крана – башня, закрепленная вертикально на опорной части или поворотной платформе. Именно от нее зависит, на какую высоту поднимается груз. Башни делят на поворотные и неповоротные.

Поворотные: поворотное устройство находится внизу, на опорной части или портале. К поворотной части относят платформу с грузовой и стреловой лебедками, механизмом поворота и противовесом, саму башню и стрелу.

Пример: Liebherr 630 EC-H 70 Litronic, КБ 403 и другие.

Неповоротные: опорно-поворотное устройство таких кранов расположено наверху. Сама платформа с установленной на ней башней не вращается. Поворотная часть состоит из стрелы, поворотного оголовка и противовеса.

Пример: Liebherr 132 EC-H8, КБ-573 и другие.

Также башни делят на телескопические и решетчатые. Телескопические состоят из двух секций – внешней опорной и внутренней выдвижной. Внешняя опорная секция крепится к поворотной платформе. Внутри находится выдвижная часть башни.

Решетчатые конструкции цельные, хотя и состоят из небольших секций – поясов и раскосов. Основанием для таких башен служит портал или фундамент – для стационарных приставных кранов, или ходовая рама – для передвижных моделей.

2. Рабочая стрела

По конструкции стрелы кранов делят на три типа: балочные, подъемные и комбинированные, шарнирно-сочлененные.

Подъемные стрелы – самые популярные. У них хорошая маневренность даже на тесных площадках, а краны с такими стрелами легче моделей с балочными или комбинированными вариантами. На конце подъемной стрелы расположены блоки, оснащенные грузовыми канатами, на которых подвешен груз. Подъемные стрелы устанавливают наклонно к горизонту.

Пример: КБ-100, КБ-401 и другие.

Балочные стрелы собираются из двух поясов. По нижним поясам вдоль всей стрелы перемещается тележка. Такие стрелы устанавливают горизонтально или под углом от 30° до 45°.

Пример: КБ-403А, КБ-504, КБ-674А.

Шарнирно-сочлененные стрелы состоят из двух частей: основной и головной. Головную часть называют гуськом. Модели с такими стрелами имеют по две крановые подвески. Их используют для увеличения высоты подъема и вылета крюка.

Пример: КБ402 и БК-1000А.

3. Ходовое устройство

Стационарные приставные краны не имеют ходового устройства. Оно есть только у передвижных моделей. По типу ходового устройства краны делятся на рельсовые, автомобильные, пневмоколесные и гусеничные.

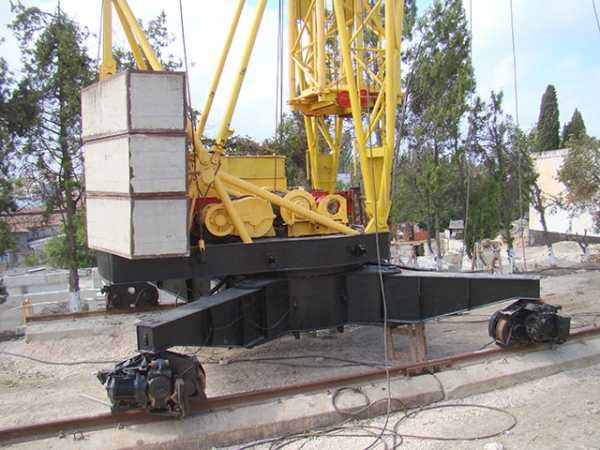

Рельсовые краны самые популярные. Их устанавливают на ходовые тележки, состоящие из стальных колес. Число колес зависит от нагрузки и составляет от 4 до 32 – чтобы ровнее распределить нагрузку крана.

Автомобильные краны устанавливаются на шасси авто, пневмоколесные – на шасси, гусеничные – на гусеничных тележках. У таких кранов подъемные или балочные стрелы, комбинированные почти не применяются.

4. Устройства безопасности

Все башенные краны с электроприводом оснащены приборами безопасности:

• ограничитель высоты подъема крюка,
• ограничители движения моста и тележки,
• ограничитель грузоподъемности,
• блокировка дверей кабины,
• аварийный выключатель,
• крановая защитная панель,
• анемометры и сигнальные приборы – для кранов на открытом воздухе.

Характеристики кранов

Грузоподъемность современных кранов достигает 75 тонн, но большинство моделей работает в пределах 5 – 25 тонн. Вылет стрелы при этом может составить от 25 до 40 метров. Есть модели с вылетом до 80 метров. Передвижные краны поднимают груз на высоту до 90 метров, приставные – на высоту до 220 метров.

Скорость подъема грузов зависит от модели и составляет от 2 до 200 метров в минуту. По площадке краны передвигаются относительно медленно – от 10 до 30 метров в минуту.

tpscom.ru

технические характеристики видео, цена, марки, фото, устройство (высота и параметры)

Строительство гражданских и промышленный зданий, возведение жилых многоэтажных домов, погрузочно-разгрузочные работы на складах, площадках и полигонах нельзя представить без применения кранов башенного типа. Они перемещают грузы, элементы конструкций в требуемую точку строительного объекта.

Давайте попробуем разобраться, что собой представляет башенный кран, и узнаем его техническими характеристиками. Статья позволит нам выяснить параметры башенных кранов, их виды и понять где, в какой области их применение будет наиболее эффективным. А также выяснить цену «однорукого помощника».

Технические характеристики башенного крана

Скорость работ определяется мощностью и производительностью башенного крана. От его скорости передвижения и веса, который он может поднять, зависят общие темпы строительства и возведения зданий. Башенный кран видео, которого можно посмотреть в ниже – это механизм цикличного типа.

Что входит в понятие цикл работы механизма:

1. Это захват груза.
2. Перемещение захваченного объекта.
3. Выгрузку на планируемом месте.
4. Обратный пробег.

Башенный кран технические характеристики такого типа, его возможности
1	Высота башенного крана (вылет стрелы)	метр	40
2	Возможная высота подъёма стрелы с грузом	метр	150
3	Скорость подъёма груза	метр/мин	10 — 100
4	Вращение крановой конструкции (её частота)	оборотов/мин	0,2 – 1,0
5	Скорость передвижения	метр/мин	10 — 30
6	Грузоподъёмность грузового механизма с минимальным вылетом стрелы	кг	7500

Башенные краны характеристики, которых мы рассматриваем, бывают нескольких типов:

1. С поворотной башней.
2. И неповоротной конструкцией.

Сборный вариант конструкций позволяет в короткие сроки провести монтаж и демонтаж крана. Перевести его в нужное место. Говоря о башенных кранах как разновидности подъёмных механизмов, добавим, что неповоротная башня делится на три вида:

• телескопический вариант;
• наращиваемая конструкция;
• подращиваемая.

Автокран КС: модельный ряд, характеристики, цена, фото, видео.

Все о HOWO самосвале тут.

Способ передвижения

Для перемещения по строительной площадке устанавливают рельсы. По ним, кран может перемещаться вперёд и назад, поднимая и доставляя конструкции зданий или грузы в нужную точку строительной площадки.

Существует категория кранов, которая опирается на внешнюю сторону строящегося объекта. Это классифицируется как конструкция приставного типа. В ряде случаев используют самоподъёмные механизмы. С увеличением высоты строящегося объекта они поднимаются вверх.

[tip]Существуют кроме рассматриваемых кранов механизмы на пневмоколесном ходу. Краны, которые перемещаются на гусеницах и установленные на автомобили.[/tip]

Устройство башенного крана

В конструкцию входят:

• опорная часть;
• кабина управления;
• опорно-поворотные устройства;
• башня;
• стрела;
• ходовые рамы;
• устройство для перемещения по кривым;
• поворотные платформы;
• лестницы и площадки.

Марки башенных кранов

Сегодня производится и находится на строительных объектах множество кранов разных марок. Фото башенные краны, которые представлены в конце статьи, наиболее востребованы. Речь идёт о серии «КБ». Считается, что эта серия с поворотной кабиной наиболее часто встречается на стройплощадках. Именно на них мы остановимся.

Т 130 бульдозер: технические характеристики, расход топлива, цена, фото, видео.
Узнать какие самые большие автокраны в мире можно здесь.

Модельный ряд автокранов Liebherr тут.

Технические характеристики башенных кранов КБ

КБ-100 используется при строительстве зданий, высота которых составляет 5 – 9 этажей. Передвигается по рельсовому полотну. КБ-100 – это установка с наклонной стрелой и поворотной башней. Высота подъёма от 21 до 33 метров. Скорость подъёма 43 м/сек.

КБ-402 кран на рельсовом ходу и поворотной башней. Может поднимать грузы до 8000 кг. Вылет стрелы составляет 25 метров. Используется при возведении пятиэтажных зданий.

Сколько стоит башенный кран?

Башенный кран, цена которого, зависит от его производительности, грузоподъёмных возможностей, года выпуска и технического состояния можно купить за счёт кредитных средств. Возможна покупка в лизинг или приобретение техники бывшей в употреблении. Разбежка составляет от 13897000,00 до 1287000,00 р. Средняя цена кранов в РФ составляет 670000,00 р. практикуется аренда крана на определённый срок.

Достаточно сказать, что любые краны независимо от грузоподъёмности, скорости передвижения востребованный инструмент, без которого невозможно строительство высотных сооружений. Их использование только ускоряет процесс возведения зданий.

spectechzone.com

Кран башенный – это… Что такое Кран башенный?

кран башенный — Кран стрелового типа поворотный со стрелой, закрепленной в верхней части вертикально расположенной башни [ГОСТ 27555 87 ИСО 4306/1 85] кран башенный Грузоподъёмный кран со стрелой, закреплённой в верхней части вертикально расположенной башни… …   Справочник технического переводчика

Кран башенный — 13. Кран башенный Кран стрелового типа поворотный со стрелой, закрепленной в верхней части вертикально расположенной башни. Источник: ГОСТ 27555 87: Краны грузоподъемные. Термины и определения …   Словарь-справочник терминов нормативно-технической документации

КРАН БАШЕННЫЙ — грузоподъёмный кран со стрелой, закреплённой в верхней части вертикально расположенной башни (Болгарский язык; Български) кулов кран; кулокран (Чешский язык; Čeština) věžový jeřáb (Немецкий язык; Deutsch) Turmdrehkran (Венгерский язык; Magyar)… …   Строительный словарь

Кран башенный приставной — – монтажная машина, предназначенная для строительства зданий и сооружений высотой до 110–150 м. Представляет собой стационарную машину в виде башни с поворотным оголовком, противовесной консолью с балластом, стрелой с грузовой кареткой, крюковой… …   Энциклопедия терминов, определений и пояснений строительных материалов

Башенный кран — Самоподъёмные краны на строительстве нового ВТЦ, Нью Йорк Башенный кран (англ. Tower crane, фр. Grue à tour)  поворотный кран стрелового типа со стрелой, закреплённой в верхней части вертикаль …   Википедия

кран — 3.2 кран: Водоразборное устройство, обеспечивающее получение воды из системы водоснабжения и регулирование расхода воды потребителем. Источник: ГОСТ 19681 94: Арматура санитарно техническая водоразборная. Общие технические условия …   Словарь-справочник терминов нормативно-технической документации

Кран подъёмный — Подъёмный кран предназначен для подъёма и перемещения грузов при проведении строительных, монтажных, ремонтных, погрузочно разгрузочных и других работ. Кран представляет собой грузоподъёмную машину циклического действия. Содержание 1 История… …   Википедия

кран — I а; м. (голл. kraan) см. тж. крановый 1) Трубка с затвором, приделанная к резервуару и служащая для выливания из него жидкости или выпуска газа. Водопроводный кран. Закрыть кран. Отвернуть кран. Повернуть кран самовара …   Словарь многих выражений

кран — 1) а, м. 1. Трубка с затвором, приделанная к резервуару и служащая для выливания из него жидкости или выпуска газа. Водопроводный кран. □ Яша сам отворачивает кран и наливает себе кипятку полный чайник. Чехов, Холодная кровь. Установили… …   Малый академический словарь

Кран быстромонтируемый башенный — – башенный кран, монтируемый на объекте с помощью собственных механизмов, без верхолазных работ и с оперативным временем монтажа не более 30 минут. [«Правила безопасности опасных производственных объектов, на которых используются подъемные… …   Энциклопедия терминов, определений и пояснений строительных материалов

construction_materials.academic.ru

Про башенные краны

Категория:

   Выбор кранов

Публикация:

   Про башенные краны

Читать далее:

Про башенные краны

Башенные краны предназначены для подачи строительных материалов и изделий к рабочим местам строителей, монтажа сборных конструкций жилых и гражданских зданий, а также сооружений, для монтажа промышленного оборудования, для выполнения погрузочно-разгрузочных работ.

Краны применяют для строительства территориально-разрозненных объектов и для возведения группы зданий при застройке жилых кварталов и массивов.

Башенные краны разделяют:
1. По высоте подъема—:для строительства малоэтажных и многоэтажных зданий.
2. По грузоподъемности — на краны для строительных и монтажных работ.
3. По конструктивной схеме — на краны с поворотной башней, с нижним расположением противовеса стрелы, совмещенного с баластом, самомонтирующиеся; со стрелой, вращающейся вокруг неподвижной башни, с верхним расположением противовеса стрелы, несамомонтирующиеся.

Рекламные предложения на основе ваших интересов:

Самомонтирующиеся краны имеют следующие приводные механизмы: подъема груза, подъема стрелы с грузом, поворота башни со стрелой, передвижения по подкрановым путям.

К ним относятся краны:
С-391, БК-215, МСК-3-5/20, МСК-5/20 (БК-370), С-390, С-464, МБТК-80 и др.

Несамомонтирующиеся краны имеют такие приводные механизмы: подъема груза, перемещения грузовой тележки по стреле, поворота стрелы вокруг башни, передвижения крана по рельсам, подъема стрелы без груза.

Балласт крана размещен в нижней части башни или на портале.

К ним относятся краны: БКСМ-5-5А, С-419, М-3-5-5, СБК-1 и др.

По своим конструктивным и эксплуатационным показателям новые модели кранов с поворотной башней и вращающейся вместе с ней стрелой превосходят краны старых моделей с невращающейся башней и поворотной головкой.

Внизу башни расположены тяжелые узлы (контргруз, лебедки, поворотная платформа), поэтому центр тяжести кранов понизился, увеличилась устойчивость, уменьшились наветренные поверхности, снизился собственный вес. Продолжительность и трудоемкость операций по монтажу, демонтажу и перевозке этих кранов значительно меньше, чем у кранов старых моделей.

Трудовые затраты на перебазирование мобильных кранов составляют 15—20% от затрат труда на перевозку кранов с поворотной головкой и противовесом.
Продолжительность перебазирования составляет 25—38% от времени, затрачиваемого на перевозку кранов старых моделей.

Краны новой конструкции могут проходить по криволинейным рельсам с малым радиусом закругления благодаря специальным устройствам в ходовой части; в них также применен регулируемый электропривод или многоскоростные лебедки, что дает возможность получать малые посадочные скорости и плавное опускание грузов.

Башенные краны типа БК-215А, БК-370 по своим конструктивным и эксплуатационным качествам превосходят лучшие модели зарубежных фирм. Применение башенных кранов новой конструкции способствует повышению производительности труда монтажников, снижению затрат на эксплуатацию кранов и сокращению стоимости строительства.

По способу перевозки и монтажу современные башенные краны разделяются на три группы:
1. Мобильные самомонтирующиеся, монтаж, демонтаж и транспортирование которых производятся без разборки на отдельные узлы. К ним относятся: С-391, БК-215, С-390, СБК(т)-2/20, БК-370, МБТК-80, КТС-3-5, КТС-5-10.
2. Самомонтирующиеся, перевозка которых осуществляется отдельными крупными монтажными узлами, а монтаж крана производится после сборки узлов самоподъемом. Ко второй группе относятся: БТК-2, МБТК, С-464, Т-226, БТК-58.
3. Краны, монтаж и демонтаж которых осуществляется при помощи заякоренной стрелы крана, а транспортирование производится по частям. К ним относятся: С-419, М-3-5-5, БКСМ-5-5А, БК-5-248

Мобильные самомонтирующиеся краны имеют полуоси или подкатные оси, на которые одеваются пневмоколеса для перевозки на буксире за автомашиной-тягачом. При транспортировании кранов борты автомашины должны быть сняты. На полу кузова устанавливают опорно-поворотное устройство (коник), на которое укладывается башня перевозимого крана. В качестве тягача наиболее целесообразно использовать специальные автомобили-лесовозы, не имеющие кузова (например; МАЗ-501).

Ходовая часть крапа соединяется с тягачом при помощи дышла (рис. 3).

Балласт доставляют отдельно автомашинами.

Для удобства заезда и выезда тягача с краном по обе стороны подкранового пути на уровне головок рельс укладываются доски.

Если подкрановый путь уложен на насыпи, то на ней устраивают специальные въезды.

Рис. 3. Схема перевозки новых типов башенных кранов: а—краны. БК-215, МСК-3-5/20, БК-370; б—краны С-390.

До начала работы к месту монтажа крана подводится трехфазный переменный ток напряжением 220/380 в. Управление лебедками кранов при их монтаже и демонтаже осуществляется с земли посредством пусковых кнопок, расположенных на стойке поворотной платформы.

В некоторых случаях поднимать и опускать стрелу можно из кабины крановщика. Перед подъемом стрелы в рабочее положение ее следует вывести из мертвой точки, для этого необходимо нижний конец стрелы оттянуть от башни на расстояние 10—12 м. Угол между осями стрелы и башни в момент подъема должен составлять 30°.

Балласт кранов укладывают при помощи подъемных устройств самих кранов БК-370, БК-215 или при помощи автокранов С-390, МСК-3-5/20 и др. (рис. 4).
Самомонтирующиеся немобильные краны для транспортира вания разбираются на отдельные крупные монтажные узлы: ходовая часть, башня, стрела и т. д.
Перевозка отдельных узлов осуществляется в кузовах автомашин, на платформах трейлеров, на прицепах-роспусках и на специальных подкатных пневмоколесных устройствах — ходовая часть крана С-464.

Рис. 4. Схема укладки балласта: а—полиспастом башенного крана; б—автокраном.

Отдельные узлы крана собирают и соединяют на монтажной площадке. Башня (колонна) и стрела выкладываются вдоль (С-464, Т-226 и др.) или поперек (БТК-5/8) подкранового пути на монтажные козлы, после чего запасовываются канаты и при помощи лебедок крана поднимают башню и стрелу (рис. 5).

Рис. 5. Схема монтажа крана укрепленными узлами: а — транспортировка к месту монтажа башни и стрелы; б — транспортировка основания; в — начало подъема башШ; г — окончание подъема башни; д — подъем стрелы, и опираются

Собирают узлы и загружают краны балластом при помощи автокранов.

Краны, монтируемые при помощи заякоренной стрелы, для транспортирования разбирают на отдельные крупные монтажные узлы: портал в сборе, стрела, укрупненные элементы башни и т. д. (рис, 6).

Отдельные узлы перевозят в кузовах автомашин и на припе-пах-роспусках (элементы башни, стрелы).

Краны монтируют укрупненными узлами.

На монтажной площадке на подкрановый путь вначале устанавливается портал крана. Затем вдоль пути кладут с одной стороны башню, а с другой стороны — стрелу, которые опираются на монтажные опоры. Стрелу крана устанавливают под соответствующим, из условий монтажа, углом и прикрепляют к главному (заднему) и двум боковым якорям. Стрелу с башней соединяют монтажным полиспастом.

Рис. 6. Схема перевозки отдельных узлов немобильных башенных вранов: а—рама портала в сборе; б—нижние секции башни с кабиной; в—верхние секции башни; 1 — автомобиль со снятыми бортами; 2—автомобиль-тягач; 3—прицеп-роспуск.

После этого башню поднимают в вертикальное положение (обычно с противовесом). Затем раздельно поднимаются балласт противовеса и стрела крана. Управление крановыми лебедками, осуществляющими подъем элементов, производится с выносного пульта управления.

Укрупнительная сборка металлоконструкций кранов и загрузка балласта осуществляется стреловыми автомобильными кранами.

Затраты на монтаж и демонтаж башенных кранов и рекомендуемый состав монтажных бригад приведены в табл. 10, 11.

Таблица 10
Трудоемкость и стоимость монтажа и демонтажа башенных кранов

Таблица 11
Рекомендуемый состав монтажных бригад для монтажа башенных кранов

Технические характеристики башенных кранов приведены в табл. 12 и 13.

Таблица 12
Техническая характеристика башенных кранов для строительства малоэтажных зданий

Таблица 13

Рекламные предложения:

Читать далее: Башенный трубчатый кран БТК-2 (БТК-2А)

Категория: – Выбор кранов

Главная → Справочник → Статьи → Форум

stroy-technics.ru

БАШЕННЫЙ КРАН – это… Что такое БАШЕННЫЙ КРАН?



БАШЕННЫЙ КРАН

БАШЕННЫЙ КРАН – грузоподъемный кран, применяемый главным образом в строительстве и имеющий высокую башню, поворотную стрелу и подъемную лебедку. Бывают стационарными и передвижными. Башня передвижного крана опирается на ходовые колесные или гусеничные тележки, которые перемещаются по рельсовому пути или по земле. Грузоподъемность передвижных башенных кранов до 100 т, стационарных до 400 т, высота подъема до 150 м, вылет стрелы до 50 м.

Большой Энциклопедический словарь. 2000.

• БАЧО (Baczo) Петер
• БАШИЛОВ Иван Яковлевич

Смотреть что такое “БАШЕННЫЙ КРАН” в других словарях:

• Башенный кран — Самоподъёмные краны на строительстве нового ВТЦ, Нью Йорк Башенный кран (англ. Tower crane, фр. Grue à tour)  поворотный кран стрелового типа со стрелой, закреплённой в верхней части вертикаль …   Википедия

• башенный кран — грузоподъёмный кран, применяемый, главным образом, в строительстве и имеющий высокую башню, поворотную стрелу и подъёмную лебёдку. Бывают стационарными и передвижными. Башня передвижного крана опирается на ходовые колёсные или гусеничные тележки …   Энциклопедический словарь

• БАШЕННЫЙ КРАН — грузоподъёмный кран, применяемый гл. обр. в стр ве и имеющий высокую башню, поворотную стрелу и подъёмную лебёдку. Различают стационарные и передвижные Б. к. Башня передвижного крана опирается на ходовые колёсные или гусеничные тележки, к рые… …   Большой энциклопедический политехнический словарь

• Башенный кран —         см. Подъёмный кран …   Большая советская энциклопедия

• башенный кран (подъёмник) — — [http://slovarionline.ru/anglo russkiy slovar neftegazovoy promyishlennosti/] Тематики нефтегазовая промышленность EN tower hoist …   Справочник технического переводчика

• кран башенный — Кран стрелового типа поворотный со стрелой, закрепленной в верхней части вертикально расположенной башни [ГОСТ 27555 87 ИСО 4306/1 85] кран башенный Грузоподъёмный кран со стрелой, закреплённой в верхней части вертикально расположенной башни… …   Справочник технического переводчика

• Кран быстромонтируемый башенный — – башенный кран, монтируемый на объекте с помощью собственных механизмов, без верхолазных работ и с оперативным временем монтажа не более 30 минут. [«Правила безопасности опасных производственных объектов, на которых используются подъемные… …   Энциклопедия терминов, определений и пояснений строительных материалов

• Кран стрелового типа — (англ. Jib type crane / фр. Appareil de levage du type grue)  кран, у которого грузозахватное устройство подвешено к блокам на концевой части стрелы или подвешено к грузовой тележке, перемещающейся вдоль стрелы[1]. Выпускаются в… …   Википедия

• кран — 3.2 кран: Водоразборное устройство, обеспечивающее получение воды из системы водоснабжения и регулирование расхода воды потребителем. Источник: ГОСТ 19681 94: Арматура санитарно техническая водоразборная. Общие технические условия …   Словарь-справочник терминов нормативно-технической документации

• Кран подъёмный — Подъёмный кран предназначен для подъёма и перемещения грузов при проведении строительных, монтажных, ремонтных, погрузочно разгрузочных и других работ. Кран представляет собой грузоподъёмную машину циклического действия. Содержание 1 История… …   Википедия

dic.academic.ru
