Воздушные компрессоры: устройство, принцип работы, назначение

Воздушный компрессор представляет собой установку, действие которой основано на сжатии воздуха и подачи его под определенным давлением в пневматическое оборудование. Выбирая компрессорное оборудование для выполнения различных видов работ, необходимо учитывать устройство компрессора, его конструктивные особенности, а также технические и рабочие характеристики установки.



Конструктивные особенности, принцип действия и устройство воздушного компрессора зависят от типа установки. Современные компрессоры имеют несколько классификаций, главной из которых является различие компрессоров по принципу действия. Сегодня производители компрессорного и пневматического оборудования предлагают большое количество данных установок различного типа, наиболее распространенными среди которых являются винтовые и поршневые установки.

Поршневые компрессоры

Винтовые компрессоры

Все виды компрессоров имеют, как общие элементы, так и различия в конструкции. Кроме того, в зависимости от типа оборудования могут быть использованы различные материалы при изготовлении тех или иных составляющих компрессоров.

Устройство компрессоров винтового типа

В промышленных отраслях наиболее распространено использование винтовых воздушных компрессоров, которым характерны высокие технические характеристики. Устройство компрессора воздушного винтового отличается от аналогичных установок наличием винтового блока, в состав которого входят два ротора с ведущим и ведомым типом. Винтовой блок является основным рабочим элементом данного оборудования.





В момент работы данного компрессора, воздух, который проходит через систему фильтрации и клапан, поступает блок с винтами, где происходит смешивание воздуха с маслом. Использование масла необходимо для устранения пузырей воздуха и уплотнения пространства.

Далее воздушно-масляная смесь нагнетается винтовым блоком в пневматическую систему. На следующем этапе смесь поступает в сепаратор, где воздух отделяется от масел и, через систему радиатора, подается в ресивер или же на пневматическое оборудование.

Так как блок, в котором расположены винты, является главным рабочим элементом компрессора, принцип его работы необходимо рассмотреть отдельно. Зубья роторов – ведущего и ведомого, находятся в зацепленном состоянии. Корпус винтового блока и открытые полости роторов создают объем, в который, при вращении винтов, поступает воздух. Вращение роторов имеет противоположные направления. При этом происходит закрытие открытых полостей, что приводит к уменьшению объема между ними и увеличению давления нагнетания.

Подобное устройство винтового компрессора и его принцип действия обеспечивает высокую эффективность работы всей установки, бесперебойную подачу сжатого воздуха на пневмооборудование и возможность интенсивной эксплуатации данной системы на протяжении длительного времени.

Компрессоры винтовые

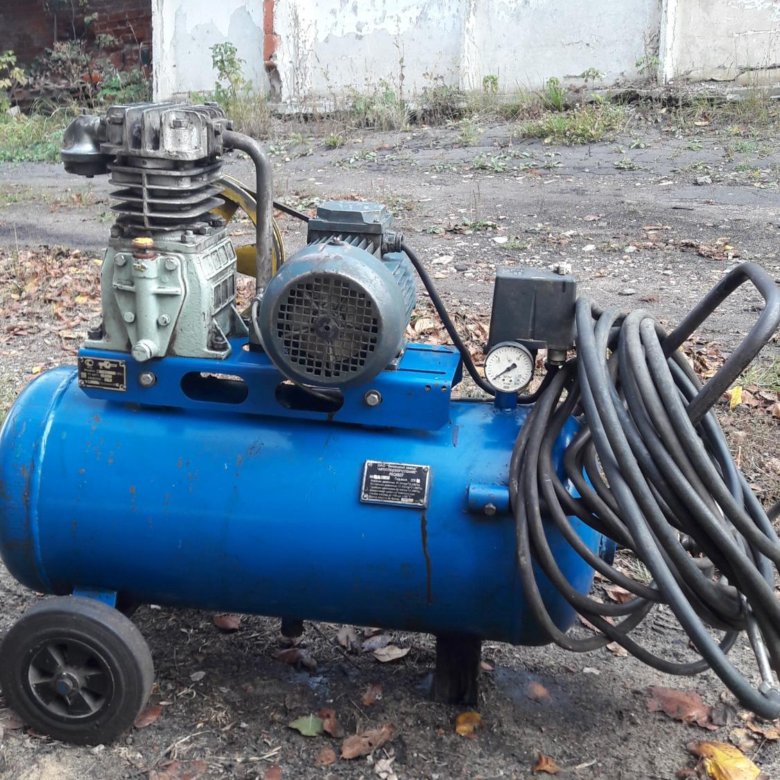

Устройство поршневого компрессора и принцип его действия



Другим видом компрессорных систем, широко используемых в быту и на небольших предприятиях, является оборудование поршневого типа. Главным отличием такой установки от винтового и других типов оборудование является достаточно простое устройство поршневого компрессора и принцип его работы.

Основные элементы данной установки можно разделить на группы в зависимости от выполняемых функций:

• цилиндровая группа;
• поршневая группа;
• механизмы движения;
• системы регулирования, представляющие собой элементы, регулирующие производительность оборудования – трубопроводы, вспомогательные клапаны;
• системы смазки;
• элементы охлаждения;
• детали для установки оборудования.





Конструктивно поршневой компрессор представляет собой корпус, выполненный из чугуна, алюминия или же другого материала и оснащенный цилиндром, расположение которого может быть как вертикальным, так и горизонтальным. Основную подвижную и рабочую часть компрессора составляет сам поршень и два клапана, выполняющие всасывающие и нагнетательные функции.

Основу работы данного оборудования составляет движение поршня – поступательные движения приводят к всасыванию воздуха в цилиндр, а при возвратном действии воздух сжимается. Данный процесс и приводит к увеличению силы давления. В этот момент происходит закрытие клапана всасывающего действия, а нагнетательный клапан подает в магистраль сжатый воздух. Данный цикл повторяется на протяжении всего периода работы оборудования, обеспечивая пневмоинструменты воздухом под давлением необходимого уровня. Устройство компрессора воздушного поршневого отличается своей сравнительной простотой в сочетании с высокими рабочими и эксплуатационными характеристиками.

Учитывая устройство компрессоров поршневых и винтовых, их конструктивные, технические и эксплуатационные особенности, можно легко выбрать наиболее подходящий тип оборудования в соответствии с предъявляемыми к ним требованиями и для использования с различными пневмоинструментами при проведении как промышленных, так и бытовых работ.

Компрессоры поршневые

Промышленные воздушные компрессоры | Корпорация Mi-T-M

Портативные воздушные компрессоры

Переносные воздушные компрессоры Mi-T-M, оснащенные передовыми технологиями, доступны на газе, электричестве и дизельном топливе с широким диапазоном емкости бака. Идеально подходит для подрядчиков, которые полагаются на воздушные силы и возможность транспортировки оборудования с одной рабочей площадки на другую.

Посмотреть портативные модели

Стационарные воздушные компрессоры

Сжатый воздух, часто считающийся четвертой полезностью, необходим во многих коммерческих и промышленных условиях. Ми-Т-М производит широкий спектр стационарных воздушных компрессоров как в горизонтальном, так и в вертикальном исполнении. Каждый из них предназначен для обеспечения оптимальной производительности и постоянной надежности.

Посмотреть стационарные модели

Часто задаваемые вопросы о воздушных компрессорах

Мы знаем, что такое воздушные компрессоры, и можем помочь вам найти ответы на ваши вопросы.

Каковы преимущества использования сжатого воздуха по сравнению с другими источниками энергии?

Преимуществ много, и они перечислены в следующем списке:

1. Системы сжатого воздуха предоставляют операторам возможность контролировать подачу воздуха в соответствии с потребностями системы, что делает ее более эффективной, чем другие системы питания.
2. Системы сжатого воздуха проще и дешевле в установке, чем электрические сети, и менее требовательны, чем линии гидравлической системы.
3. Пневмоинструменты требуют меньше обслуживания и времени простоя, чем гидравлические инструменты.
4. Как правило, пневматические инструменты весят меньше, чем электрические инструменты, что делает их более эргономичными.
5. Использование портативного воздушного компрессора с газовым приводом обеспечивает большую гибкость при использовании пневматических инструментов, чем те инструменты, которые необходимо подключать к розетке.
6. В большинстве случаев первоначальная покупная цена пневматического инструмента меньше по сравнению с электрическим или гидравлическим инструментом.
7. Пневматические инструменты охлаждаются, потому что расширенный воздух рассеивает тепло работы, когда воздух проходит через инструмент. Пневматические инструменты, как правило, не перегреваются и, следовательно, требуют меньше обслуживания и простоев.

Нужно ли обкатывать новый компрессор?

Нет, это не так. Однако после установки вы должны включить систему от 0 до любого значения давления отсечки и проверить наличие возможных утечек.

Какой размер компрессора мне нужен?

Чтобы определить, какой размер компрессора будет соответствовать вашим требованиям, вам необходимо установить, как он будет использоваться. Например, если вы будете использовать его для питания пневматических инструментов, вам необходимо определить CFM каждого инструмента.
