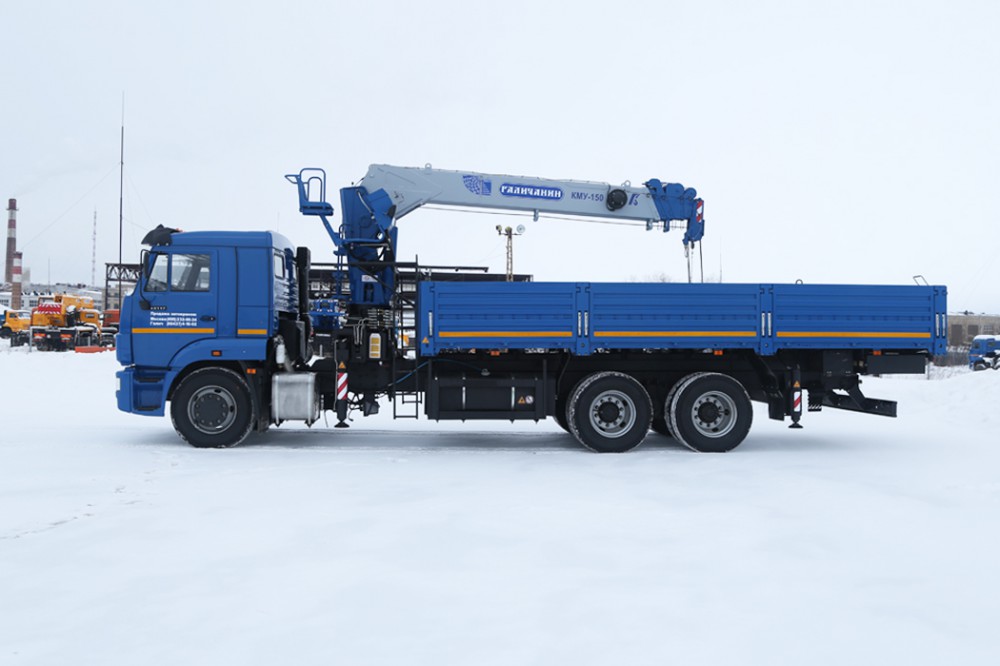

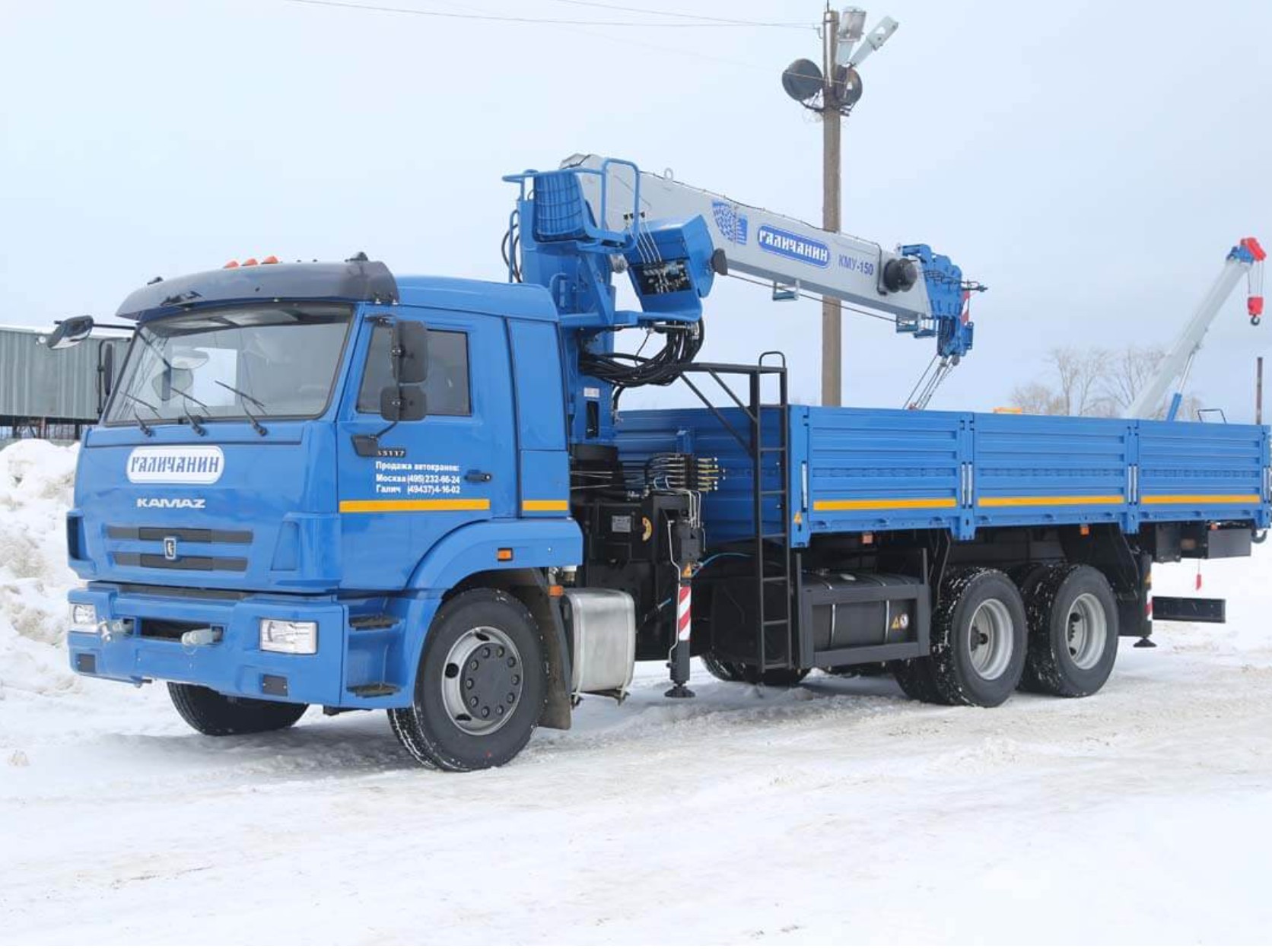

Тросовый кран манипулятор КМУ 150 Галичанин производства АО “ГАКЗ”


Описание модели КМУ 150 “Галичанин”

Первой моделью бренда «Галичанин», предложенной покупателям, является тросовая краноманипуляторная установка КМУ-150 с грузовым моментом 15 ТхМ – высокий уровень надежности, безопасности, комфорта, оптимальное соотношение цены и качества.



Принципиальными отличиями КМУ 150 являются:

  • Полноценное ОПУ без ограничения угла поворота, позволяющее существенно сократить время выполнения работ.
  • Вращающееся соединение применено для передачи рабочей жидкости с неповоротной части на поворотную. Данное решение исключает износ рукавов высокого давления по причине трения во время поворота, и позволяет оператору КМУ не беспокоиться об ограничении рабочей зоны по азимуту.
  • Шестигранная шестисекционная стрела с максимальным вылетом 19,0 метров, изготовленная из качественной высокопрочной стали.
  • Опускание стрелы ниже уровня горизонта на 15° упрощает обслуживание стрелы, так как для ее осмотра не требуется дополнительных средств (лестниц, стремянок). Облегчается монтаж рабочей платформы (люльки) на стрелу, а так же обеспечивается комфортный доступ в нее с земли.
  • Износостойкие плиты скольжения, позволяющие выполнять плавное телескопирование и не требующие обслуживания в процессе эксплуатации.
  • Органическая смазка стрелы, не требует обслуживания во время эксплуатации, что существенно сокращает время ТО, обеспечивает лучшее скольжение, и поддерживает привлекательный внешний вид КМУ в течение долгого времени.
  • Телескопирование стрелы с грузом без снижения грузовой характеристики позволяет выполнять специальные задачи: устанавливать грузы в труднодоступных местах, переносить их среди смонтированных конструкций.
  • Телескопические задние опоры приводятся в движение от гидропривода краноманипуляторной установки и могут выдвигаться независимо друг от друга.
  • Двухместная рабочая платформа (люлька) грузоподъемностью 250 кг с электроизоляцией до 400 Вольт. Рабочая высота подъёма составляет 24 м. При оборудовании рабочей платформой (люлькой) на КМУ применяется дистанционное радиоуправление рабочими операциями.
  • Применение современных разработок Bosch Rexroth позволяет оператору забыть о вибрациях и неудобствах при выполнении рабочих операций, обеспечивает плавность и безотказность работы.
  • Безопасность обеспечивают тормозные клапаны, установленные на всех гидроцилиндрах и лебедке для удержания груза в любом положении.
  • Температурный режим работы гидрооборудования от плюс 40°С до минус 40°С.
  • Рабочее место оператора оборудовано: удобными рукоятками для управления крановыми операциями, манометром для отслеживания загрузки крана, клавишами со степенью защиты IP67, позволяющими работать в любых погодных условиях, прибором безопасности с индикацией предельных нагрузок, счетчиком моточасов и элементами управления двигателем шасси.


Технические характеристики КМУ 150

ПараметрКМУ-150 Галичанин
Грузовой момент, т×м, не менее15,0
Грузоподъемность нетто, т
– максимальная6,6
– на максимальном вылете0,3
Длина стрелы, м4,5 – 19,0
Угол поворота колонны Полноповоротный, без ограничения угла поворота
Опускание стрелы ниже горизонта, градусов15,0
Количество секций, шт6
Скорость вращения, об/мин2,0
Температура эксплуатации, °Сот – 40 до + 40
Масса, кг2950


Конструктивные особенности КМУ 150 “Галичанин”

Угол поворота 360°

В отличие от аналогов отечественной сборки, применяющих рейку, на КМУ-150 установлено полноценное ОПУ без ограничения угла поворота, позволяющее существенно сократить время выполнения работ.

Для передачи рабочей жидкости с неповоротной части на поворотную применено вращающееся соединение. Данное решение исключает износ рукавов высокого давления по причине трения во время поворота, и позволяет оператору КМУ не беспокоиться об ограничении рабочей зоны по азимуту.

Обеспечена плавность работы нет ударов и толчков в связи с отсутствием крайних положений поворота.


Отрицательный угол наклона

Для удобства эксплуатации имеется возможность опускания стрелы ниже уровня горизонта на 15°. Благодаря данному решению упрощается обслуживание стрелы, так как для ее осмотра не требуется дополнительных средств (лестниц, стремянок). Облегчается монтаж рабочей платформы (люльки) на стрелу, а так же обеспечивается комфортный доступ персонала с земли.


Телескопическая стрела 19 метров

«КМУ-150» оснащен шестигранной шестисекционной стрелой с максимальным вылетом 19,0 м, изготовленной из качественной высокопрочной стали.

В стреле применены износостойкие плиты скольжения, которые позволяют выполнять плавное телескопирование и не требуют обслуживания в процессе эксплуатации.

Стрела смазывается только один раз при сборке КМУ органической смазкой и в дальнейшем не требует обслуживания, что существенно сокращает время ТО, обеспечивает лучшее скольжение, и поддерживает привлекательный внешний вид КМУ в течение долгого времени.


Телескопические задние опоры

Для безопасного выполнения монтажных операций и для работы со вспомогательным оборудованием предусмотрена опциональная установка телескопических задних опор. Опоры приводятся в движение от гидропривода краноманипуляторной установки и могут выдвигаться независимо друг от друга.


Рабочая платформа

Опционально «КМУ-150» может быть оснащен рабочей платформой (люлькой для подъема людей) и буром.


Телескопирование с грузом

При работе на краноманипуляторной установке «КМУ-150» возможно телескопирование стрелы с грузом без снижения грузовых характеристик.

Телескопирование груза позволяет выполнять специальные задачи: устанавливать грузы в труднодоступных местах, переносить грузы среди смонтированных конструкций.

Для «КМУ-150» характерна плавность работы, отсутствие раскачивания груза и точность выполнения всех рабочих операций.


Освещение

Светодиодная фара на оголовке стрелы и галогеновая на месте оператора освещают рабочую площадку и позволяют безопасно выполнять монтажные операции в темное время суток.

Фара на оголовке стрелы расположена таким образом, чтобы световой поток падал точно вниз, позволяя оператору видеть груз и положение подвески.


Панель приборов

Рабочее место оператора штатно оснащается удобными рукоятками для управления крановыми операциями, манометром для отслеживания загрузки крана, клавишами со степенью защиты IP67, позволяющими работать в любых погодных условиях, прибором безопасности с индикацией предельных нагрузок, счетчиком моточасов и элементами управления двигателем шасси.

Для защиты от атмосферных осадков и механического воздействия приборная па-нель расположена в специальном кожухе с закрывающейся крышкой на замках.

Для более удобного управления «КМУ-150» может быть оборудован системой дистанционного радиоуправления, что позволяет работать на кране одному человеку, осуществляя визуальный контроль, даже при работе в труднодоступных местах.


Доступность

Удобное расположение лестниц и рабочих площадок обеспечивают удобный и безопасный доступ к месту оператора в любом положении поворотной части КМУ.

Лестницы имеют специально выступающие зубья, предохраняя ноги оператора от проскальзывания при подъеме и спуске.


Кресло оператора

Кресло оператора имеет регулировку в вертикальной и горизонтальной плоскостях, поэтому может быть настроено под крановщика с любым ростом. Сиденье имеет регулируемую по углу наклона спинку. Откидывающиеся подлокотники обеспечивают беспрепятственный доступ к месту оператора.

Кресло изготовлено из интегрального пенополиуретана.

Для работы в сложных погодных условиях по заявке клиента возможен монтаж крес-ла с навесным тентом.


Гидрооборудование

На краноманипуляторной установке «КМУ-150» применено современное гидрооборудование от лидера на рынке мобильной гидравлики, систем управления и электроприводов.

Для повышения безопасности все гидроцилиндры и лебедка оборудованы тормозными клапанами для удержания груза в любом положении.

Гидрооборудование рассчитано на применение при температурах от плюс 40°С до минус 40°С.


Защита РВД

На всех рукавах высокого давления применена пластиковая защита которая предотвращает истирание и быстрый износ РВД. Она надежно предохраняет рукава даже от сильного ударного воздействия и в случае разрыва шланга – защищает оператора от попадания на него масла. Помимо этого защита рукавов обеспечивает стойкость к воздействию UV-излучения, предотвращает появление внешнего загрязнения. Антистатические свойства пластиковой защиты предотвращают появление статического электричества.


Схема грузоподъемности

Грузовысотные характеристики


Ремонтнопригодность и монтаж КМУ-150 “Галичанин”

Лебедка

Конструкция краноманипуляторной установки «КМУ-150» спроектирована с учетом обеспечения ремонтопригодности. Все гидромоторы, клапанная аппаратура и электроборудование расположены в легкодоступных местах, что позволяет легко произвести их диагностику и ремонт. Для диагностики гидрооборудования на краноманипуляторной установке имеются точки подсоединения измерительных приборов.


Механизм поворота

Опираясь на предыдущий опыт проектирования, и необходимость свободного доступа ко всем механизмам КМУ, было принято решение расположить механизм поворота в легкодоступном месте. Кроме того, замена шлангов, проложенных снаружи краноманипуляторной установки намного легче, чем внутри металлоконструкций.

Механизм поворота и редуктор лебедки имеют смотровые окна для отслеживания уровня и загрязнения масла.


Монтаж

Краноманипуляторная установка «КМУ-150» имеет поворотные опоры, благодаря чему место ее установки не зависит от расположения оборудования шасси.

Плавающий подпятник опор, устанавливаемый на КМУ, обеспечивает надежный контакт опор с землей и не повреждает дорожное покрытие.

Малая габаритная высота и универсальное крепление к монтажной раме позволяют установить «КМУ-150» на все известные модели грузовых автомобилей.


СЕРТИФИКАТ СООТВЕТСТВИЯ

Сертификат соответствия №ТС RU С-RU.МБ16.В.00064
Выдан ООО “Подъемно-транспортные сооружения”
Срок действия с 23.06.2017 по 23.06.2022г.

Сертификат соответствия №ТС RU С-RU.МБ16.В.00070
Выдан ООО “Подъемно-транспортные сооружения”
Срок действия с 08.11.2017 по 08.11.2022 г.

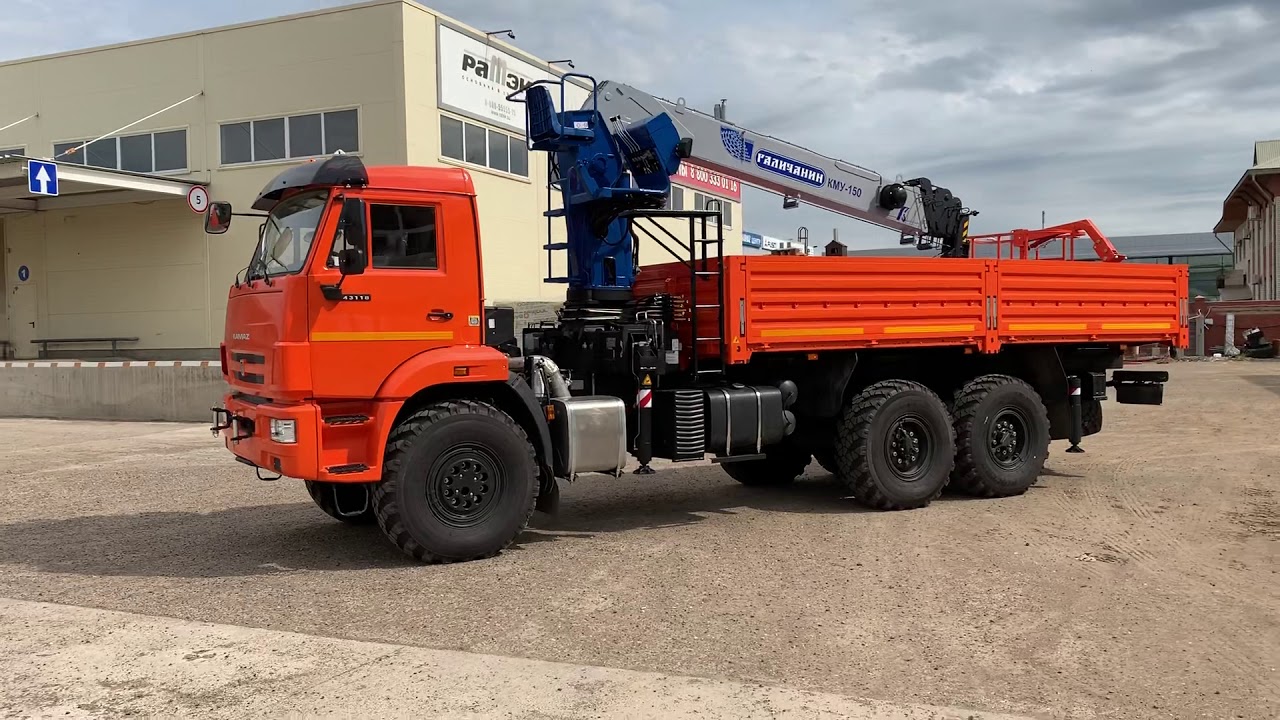

Кран-манипулятор Камаз 43118 КМА 150+КОРЗИНА

Техничесткие характеристики

  • Вид спецтехники: Краны-манипуляторы с КМУ
  • Тип КМУ: Тросовый
  • Марка КМУ : ГАЛИЧАНИН
  • Марка автомобиля: Камаз
  • Колесная формула: 6Х6

Технические характеристики Камаз 43118 6х6
Двигатель КАМАЗ 740. 705-300: Экологический класс: 5; Дизельное топливо. Емкость топливного бака, л – 210+210;
Тип двигателя – четырехтактный, дизельный с турбонаддувом, с промежуточным охлаждением на-дувочного воздуха; Количество и расположение цилиндров – 8, V-образное;
Рабочий объём, куб. см, – 11760; Максимальная мощность, л.с. – 300; УВЭОС, ТНВД АЗПИ, система нейтрализ. ОГ(AdBlue),
Коробка передач – 154. Тип: механическая,
Кабина: Цельнометаллическая, двухдверная, откиды-вающаяся вперед, расположена над двигателем;
Спальное место :НЕТ. МКБ, МОБ, ДЗК.
Технические характеристики КМА-150-5 с люлькой
Количество телескопируемых секций стрелы, шт 6
Максимальный грузовой момент, т.м 15
Грузоподъемность брутто*, т
– максимальная 7,0
– на максимальном вылете 0,3
Максимальный вылет стрелы,м 19,0
Максимальный вылет стрелы с люлькой,м 14,0
Максимальная высота подъема,м 20,9
Максимальная высота подъема люльки,м 24,0
Максимальная глубина опускания,м 20,9
Угол поворота колонны,градус 360
Угол опускания стрелы ниже горизонта, градус 15,0
Электроизоляция люльки, В 1000
Наличие сертификата соответствия Техническому регламенту Таможенного союза “О безопасности машин и оборудования” (ТР ТС 010/2010)
Место управления из рабочей платформы или дистанционно с земли.  Тип привода гидравлический
Способ выдвижения опор гидравлический

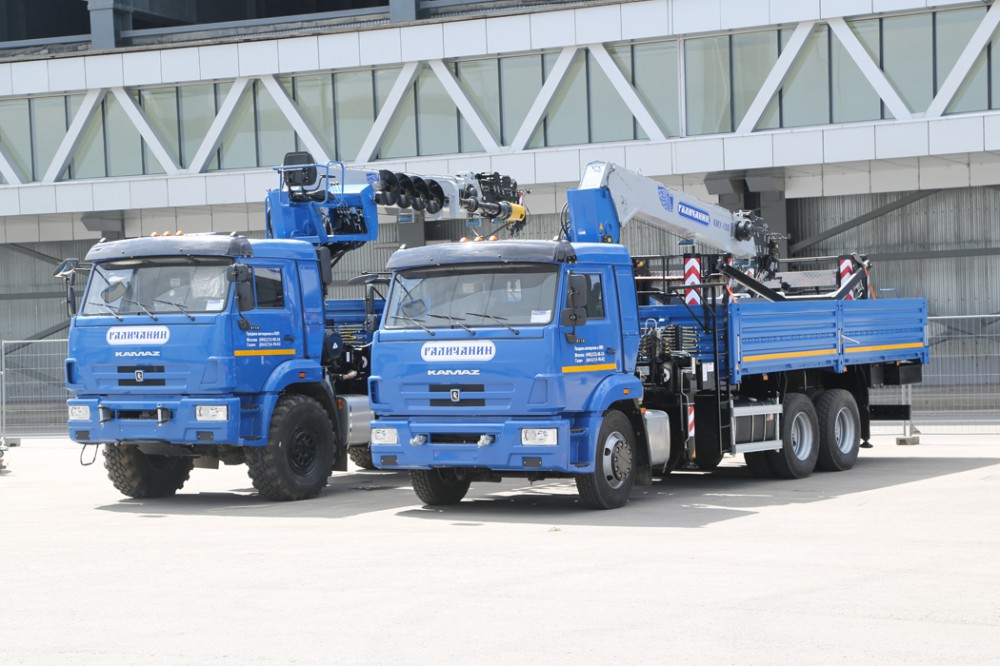

Описание модели КМА-150-5 с люлькой
Серия КМА-150 “ГАЛИЧАНИН” – первые и единственные Краны-манипуляторы в России с сертифицированной (легальной) рабочей платформой (люлькой) для подъема людей и грузов, грузоподъемностью 250 кг и высотой подъема 24 м. Люлька полностью соответствует всем требованиям к подъемникам согласно действующего законодательства и ГОСТ Р 53037-2013 (ИСО 16368:2010) и имеет пакет документов для работы с людьми без ограничений по высоте подъема. Данная функция может быть широко использована при высотных работах, связанных со строительством, ремонтом или даже внешней уборкой фасадов зданий и обеспечивать беспрепятственный и безопасный доступ работников по всей площади наружной стены здания.
Наличие изолированной люльки позволяет выполнять обслуживание электрических установок и линии электропередач напряжением до 1000 В без его отключения. Люлька оборудована механизмом горизонтирования и устройством фиксации рабочего положения относительно стрелового оборудования, а также системой аварийного опускания люльки при отказе двигателя автомобиля.  В целях обеспечения безопасности в люльке предусмотрен оградительный периметр и проушина для крепления карабина удерживающей страховочной привязи (пояса предохранительного). На фасадной части люльки предусмотрено защитное ограждение, предохраняющее руки рабочих, держащихся за перила, при случайных столкновениях люльки с различными предметами в зоне обслуживания.
На КМА-150 имеется возможность опускания стрелы ниже уровня горизонта на 15°, что упрощает обслуживание стрелы, так как для ее осмотра не требуется дополнительных средств (лестниц, стремянок).
Для безопасного выполнения монтажных операций и для работ со вспомогательным оборудованием на серии КМА-150 установлена задняя балка с телескопическими опорами (аутригерами). Опоры приводятся в движение от гидропривода краноманипуляторной установки и могут выдвигаться независимо друг от друга.
Удобное управление и соблюдение требований безопасности КМА-150 в комплектации с рабочей платформой (люлькой для подъема людей) обеспечивается системой дистанционного управления из “люльки”.
Управление КМА-150 как краном может осуществляться с рабочего места оператора, снизу, а так же дистанционно, что позволяет выполнять работы одному человеку, не теряя визуальный контроль, даже при работе в труднодоступных местах. Наличие на крано-манипуляторной установке бортовой платформы и люльки делают такую машину незаменимой в сфере строительства и энергетики.
