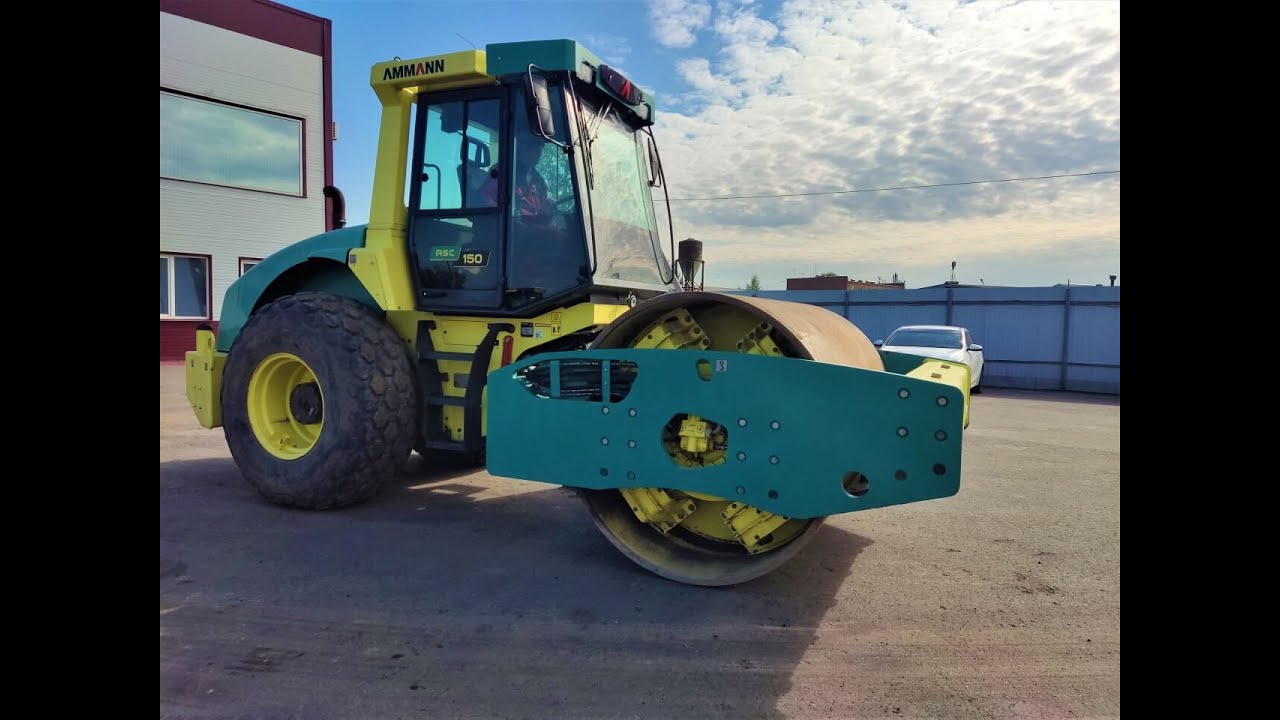

Грунтовый каток Ammann ASC 150 TIER 3

Открыть все

ПРОИЗВОДИТЕЛЬНОСТЬ

Высокое уплотняющее воздействие Быстрое уплотнение толстого слоя грунта за минимальное количество проходов. Концепция «без заднего моста» Каток уникальной конструкции с прекрасной устойчивостью и маневренностью. Адаптируемость Идеальное соответствие машины любым рабочим площадкам и разнообразным потребностям клиентов.

ЭРГОНОМИКА

Обзорность Идеальная обзорность во все стороны для безопасной работы на объекте. Рабочее место оператора Эргономичное рабочее место, обеспечивающее оператору максимальный уровень комфорта на протяжении всей рабочей смены. Простая и надежная панель приборов Интуитивное управление даже для неопытного оператора.

УДОБСТВО ОБСЛУЖИВАНИЯ

Откидные кабина и капот Легкий доступ ко всем основным компонентам для ежедневного обслуживания без использования инструментов. Сливные краны Доступ ко всем основным сливным кранам с уровня земли. Конструкция, облегчающая выполнение технического обслуживания Прочная конструкция машины и ее компонентов и продуманные операции технического обслуживания сводят время простоя к минимуму.

ASC 150 ГРУНТОВЫЙ КАТОК (EU Stage IIIA, U.S. EPA Tier 3)
РАЗМЕРЫ
A = ДЛИНА МАШИНЫ	5900 мм
B = КОЛЁСНАЯ БАЗА	2930 мм
C = ВЫСОТА МАШИНЫ	3075 мм
D = ВЫСОТА МАШИНЫ (БЕЗ КАБИНЫ И ROPS)	2420 мм
E = ШИРИНА ВАЛЬЦА	2130 мм
F = ШИРИНА МАШИНЫ	2258 мм
G = БОРДЮРНЫЙ КЛИРЕНС	415 мм
H = ДОРОЖНЫЙ ПРОСВЕТ	440 мм
I = ДИАМЕТР ВАЛЬЦА (D/PD ВЕРСИЯ)	1500 мм / *1640 мм
J = ТОЛЩИНА ОБЕЧАЙКИ ВАЛЬЦА (D/PD ВЕРСИЯ)	40 мм / *28 мм
	*PD
РАЗНОЕ
РАБОЧИЙ ТОРМОЗ	Гидростатическая
СТОЯНОЧНЫЙ ТОРМОЗ	Пластинчатый пружинный
АВАРИЙНЫЙ ТОРМОЗ	Пластинчатый пружинный
ТОПЛИВНЫЙ БАК	410 л
УГОЛ УПРАВЛЕНИЯ	±36°
УГОЛ КОЛЕБАНИЯ	±10°



УПЛОТНЯЮЩЕЕ ВОЗДЕЙСТВИЕ
		PD
ЧАСТОТА I	29 Гц	29 Гц
ЧАСТОТА II	35 Гц	35 Гц
ЧАСТОТА ACE MIN. /MAX.	23 Гц / 35 Гц	23 Гц / 35 Гц
АМПЛИТУДА I	2 мм	2 мм
АМПЛИТУДА II	1 мм	1 мм
АМПЛИТУДА ACE MIN./MAX.	– / 2.5 мм	– / 2.5 мм
ЦЕНТРОБЕЖНАЯ СИЛА I	325 кН	325 кН
ЦЕНТРОБЕЖНАЯ СИЛА II	237 кН	236 кН
ЦЕНТРОБЕЖНАЯ СИЛА ACE MIN./MAX.	– / 388 кН, 26 Гц	– / 388 кН, 26 Гц



ДВИГАТЕЛЬ
ПРОИЗВОДИТЕЛЬ	Cummins QSB 4.5-C160
МОЩНОСТЬ ПО ISO 3046-1	119 кВт (160 ЛС)
МАХ. КРУТЯЩИЙ МОМЕНТ	624/1500 Nm/rpm
ЭКОЛОГИЧЕСКИЙ СТАНДАРТ	EU Stage IIIA, U.S. EPA Tier 3



ВЕС И ХОДОВЫЕ ХАРАКТЕРИСТИКИ
		HX	PD	HXPD
РАБОЧИЙ ВЕС	14 580 кг	15 820 кг	14 490 кг	15 720 кг
МАКСИМАЛЬНЫЙ ВЕС	18 460 кг	18 500 кг	16 670 кг	16 700 кг
СТАТИЧ. ЛИНЕЙНАЯ НАГРУЗКА	48.7 кг/cм	48.9 кг/cм	–	–
КОНТАКТНАЯ ПОВЕРХНОСТЬ ШИПА (ТОЛЬКО PD ВЕРСИЯ)	–	–	120 cm²	120cm²
ВЫСОТА ШИПА (ТОЛЬКО PD ВЕРСИЯ)	–	–	100 мм	100 мм
MAX. ТРАНСПОРТНАЯ СКОРОСТЬ	10 км/ч	7 км/ч	10.1 км/ч	7 км/ч
MAX. РАБОЧАЯ СКОРОСТЬ	4.5 км/ч	3.15 км/ч	4.6 км/ч	3.15 км/ч
ПРЕОДОЛЕВАЕМЫЙ УКЛОН	45%	60%	45%	60%
РАДИУС ПОВОРОТА (ВТУТР., ПО КРАЮ)	3715 мм	3715 мм	3715 мм	3715 мм

БАЗОВАЯ КОМПЛЕКТАЦИЯ

• Платформа оператора с поручнями
• Гладкий валец с металлическими скребками
• 2 частоты / 2 амплитуды
• блокировка межколёсного дифференциала
• Ручной подъём капота и кабины
• Рабочее освещение (спереди и сзади)

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

• Соответствие требованиям CE
• Вентилируемая, отапливаемая кабина (включая FOPS I)
• Структур ROPS
• Кондиционер
• Блокировка межосевого дифференциала (АТС)
• Кулачковый валец или съёмный кулачковый бандаж
• Модификация HX
• ACE (Ammann Compaction Expert)

ГРУНТОВЫЙ КАТОК AMMANN ASC 70D (7 т.

) ВИБРАЦИОННЫЙ ОДНОВАЛЬЦОВЫЙ

Грунтовый каток AMMANN ASC 70D лучше всего подходит для работы на небольших и средних строительных площадках и обеспечивает лучшие результаты уплотнения в своем классе. Также данная машина идеально подходит для работы в сложных условиях. Версия машины HT позволяет работать в местах, где требуется высокое тяговое усилие. На катке установлен один из лучших и качественных дизельных двигателей Deutz с экологичным классом TIER 4I.
Технология ACEforce, устанавливаемая на катке, обеспечивает эффективное уплотнение и определяет неуплотненные места. Кроме того, все измеренные значения могут быть отображены и оценены, в том числе количество проходов.

Размеры
Длина машины, мм		5270
Высота машины, мм		2870
Высота машины (без кабины), мм		2280
Ширина вальца, мм		1680
Общая ширина машины, мм		1875
Диаметр вальца, мм		1300
Толщина вальца, мм		25
Вес
Эксплуатационная масса, кг.		7240
Максимальная рабочая масса, кг.		9350
Статическая линейная нагрузка, кг/см		23,7
Двигатель
Производитель / Тип		Deutz TCD 3,6 L4 (Дизельный)
		EU Stage IIIb/EPA Tier 4 interim
Мощность, л.с. / кВт		74 / 99
Топливный бак, л.		255
Характеристики хода
Рабочая скорость, км/ч		5,1
Макс. скорость машины, км/ч		11,4
Преодолеваемый подъем с вибрацией, %		45 – для версии D
		55/60 – для версий HD/HT
Система вибрации
2 Амплитуды, мм		1,70 / 0,86
2 Частоты, Гц		30 / 41
Центробежные силы, Кн		145 / 130
Базовая комплектация
Гладкий валец
Шины с ромбовидным рисунком протектора
Ручной подъем капота и кабины
Версия D (привод на колеса и валец)
Стальные скребки
2 частоты / 2 амплитуды
Делитель потока (межколесная блокировка)
АТС (межосевая блокировка)
Кабина (с вентиляцией и отоплением)
ROPS
Рабочее освещение спереди и сзади
Диагностические гидроразъемы на гидроагрегатах.
Дополнительная информация
Производитель	AMMANN
Гарантия	2 года или 2000 моточасов
	(что наступит быстрее)

Amman предлагает новые катки для грунта от: Ammann America Inc.

Благодаря своей мощности уплотнения и маневренности, ARS 30 и ARS 50 можно использовать в небольших проектах по благоустройству, лесных дорогах, муниципальных дорогах, пешеходных или велосипедных дорожках.

2 ноября 2022 г.

Ammann America Inc.

Благодаря своей мощности уплотнения и маневренности, ARS 30 и ARS 50 могут использоваться в небольших проектах по благоустройству, лесных дорогах, муниципальных дорогах и пешеходных или велосипедных дорожках.

Ammann

Компания Ammann выпустила два новых одновальцовых катка для строительных площадок: ARS 30 и ARS 50. Это самые компактные катки в линейке продукции Ammann для уплотнения грунта.

ARS 30 и ARS 50 предназначены для дорожно-строительных компаний и арендных парков, которым требуются компактные, прочные и мощные машины. Эти катки способны уплотнять широкий спектр материалов и гибки благодаря вариантам с гладким или кулачковым вальцом. Благодаря своей мощности уплотнения и маневренности машины можно использовать в небольших проектах по озеленению, лесных дорогах, муниципальных дорогах и пешеходных или велосипедных дорожках.

Модели ARS 30 и ARS 50 оснащены дизельными двигателями Kubota V2403-CR-T с технологией доочистки EGR+DOC+DPF (без SCR). Выходная мощность двигателя составляет 43,2 кВт (58 л.с.). Двигатели соответствуют последним стандартам выбросов (U.S. EPA Tier 4f и EU Stage V).

Сочетание хорошо сбалансированного двигателя, полностью гидростатической системы привода и системы управления позволяет каткам потреблять топливо со скоростью 5 литров (1,32 галлона) в час. Благодаря большому топливному баку на 98 литров (25,8 галлона) каток необходимо заправлять только один раз в три рабочие смены.

Особенности уплотнения

Барабан ARS 30 имеет рабочую ширину 1200 мм (47,2 дюйма). Одноступенчатая вибрационная система и две разные частоты обеспечивают мощность уплотнения 37 кН и 68 кН. Рабочая ширина ARS 50 составляет 1400 мм (55,1 дюйма) с усиленной одноступенчатой ​​вибрационной системой с двумя частотами. Он обеспечивает усилие уплотнения 53 кН и 85 кН.

Гладкий барабан входит в стандартную комплектацию обеих машин. Толщина барабана ARS 30 составляет 15 мм (0,6 дюйма), а толщина барабана ARS 50 — 18 мм (0,7 дюйма). Катки доступны с кулачковым барабаном (PD) (с комплектом гладкой оболочки) и бульдозерным отвалом.

ECOdrop

ECOdrop на ARS 30 и ARS 50 предлагает:

• Экономию топлива и низкий расход топлива благодаря EcoMode
• Не требующая обслуживания вибрационная система со смазкой на весь срок службы вместо масляной ванны
• Техническое обслуживание на весь срок службы Свободный рулевой шарнир с подшипниками, размещенными в отсеке для хранения
• Без приводных редукторов – трансмиссионное масло не требуется

Нет Задний мост

Отсутствие заднего моста делает катки более компактными и обеспечивает более низкое расположение двигателя, что улучшает центр тяжести – что обеспечивает устойчивость даже на склонах.

Система ACEforce

Также доступна для установки система ACEforce, которая позволяет операторам легко контролировать процесс уплотнения. Интеллектуальная система уплотнения показывает фактическое значение кБ на дисплее, сокращая время, необходимое для достижения максимального уплотнения.

Опциональная система телематики может помочь отслеживать положение машины, помогать в управлении и предоставлять информацию о рабочей площадке. Все данные можно отслеживать через Интернет.

Прочие характеристики

Стандартный привод с двойным замком улучшает сцепление с дорогой и уменьшает проскальзывание осей. Полностью автоматическая система контроля тяги активируется без электронного управления. Система регулирует производительность привода в зависимости от реальных условий на строительной площадке. Крутящий момент равномерно распределяется по осям для обеспечения контакта с грунтом и предотвращения проскальзывания переднего вальца и задних колес, что способствует повышению качества конечной уплотняемой поверхности.

Новый шарнирный шарнир повышает производительность и устойчивость. Центральный шарнир рулевого управления со встроенным качанием соединяет компоненты и способствует сбалансированному распределению веса и постоянному контакту с землей. Гидростатическая силовая передача и шарнирное сочленение не требуют технического обслуживания.

Рабочее место оператора с широко открывающимся входом обеспечивает неограниченный доступ в кабину. Все переключатели управления доступны и видны. На главной приборной панели расположен многофункциональный дисплей управления, за которым операторы могут следить. Конструкция машины позволяет оператору видеть все объекты.

Моторный отсек, доступный благодаря конструкции повышенной прочности, защищает все основные компоненты во время работы. Доступ ко всем точкам технического обслуживания и ремонта возможен с земли. Уплотнитель оборудован внешними точками слива рабочих жидкостей, таких как моторное масло или охлаждающие жидкости.
