Катерпиллер 422е: Характеристики Caterpillar 422E. Обзор экскаватора-погрузчика 422E
Экскаватор-погрузчик колесный CATERPILLAR 422 Е, глубина 5 м, ковш 1,1 м³ (СПЕЦТРАНС) за 1500р. в час на GO-RENT
Характеристики
Местонахождение техники | Москва |
Вид экскаватора | колесный |
Глубина копания, м | 5 |
Длина, мм | 5620x2240x3610 мм.![]() |
Модель | CATERPILLAR 422 Е |
Объем ковша, м³ | 1,1 |
Шасси | CATERPILLAR 422 Е |
О компании
ГОсновной деятельностью нашей фирмы является предоставление услуг аренды спецтехники, с помощью которой Вы сможете осуществить грузоподъемные, монтажные, земляные и дорожно-строительные работы.
Всего объявлений у пользователя в этой категории |
---|
6 (Перейти к объявлениям в категории) |
Всего объявлений у пользователя |
32 (Перейти к объявлениям пользователя) |
Технические характеристики Caterpillar 422E.

Эксплуатация
Рабочий вес 2wd | 10200 кг |
Максимальный вес | 10200 кг |
Объем топлива | 145 л. |
Объем жидкости гидравлической системы | 38 л. |
Объем жидкости системы охлаждения | 15.1 л. |
Объем жидкости трансмиссии | 18.5 л. |
Объем жидкости передней оси | 11 л.![]() |
Объем жидкости задней оси | 16 л. |
Рабочее напряжение | 12 В |
Трансмиссия
Тип трансмиссии | сервопривод |
Количество передних передач | 4 |
Количество задних передач | 4 |
Максимальная скорость вперед | 40 км/ч |
Максимальная задняя скорость | 40 км/ч |
Размеры
Длина транспорта | 5785 мм |
Ширина транспорта | 2352 мм |
Высота транспорта | 3736 мм |
Высота до верхней части кабины | 2863 мм |
Колесная база | 2200 мм |
Погрузчик
Объем ковша | 1 м3 |
Ширина ковша | 2406 мм |
Усилие отрыва ковша | 40 кН |
Грузоподъемность на полную высоту | 2676 кг |
Клиренс при максимальной высоте разгрузки | 2621 мм |
Глубина копания | 91 мм |
Обратная лопата
Вылет при высотной загрузке в разложенном состоянии | 2623 мм |
Глубина копания в сложенном состоянии | 4929 мм |
Глубина копания в разложенном состоянии | 5958 мм |
Вылет от шарнирного соединения в сложенном состоянии | 5558 мм |
Вылет от шарнирного соединения в разложенном состоянии | 6610 мм |
Нагрузка при максимальном подъеме в сложенном состоянии | 2676 кг |
Нагрузка при максимальном подъеме в разложенном состоянии | 2421 кг |
Высота загрузки в сложенном состоянии | 3802 мм |
Высота загрузки в разложенном состоянии | 4311 мм |
Вылет при высотной загрузке в сложенном состоянии | 1620 мм |
Двигатель
Производитель | Caterpillar |
Модель | 3054C |
Эффективная мощность | 56.![]() |
Полная мощность | 58.2 кВт |
Объем двигателя | 4.4 л. |
Мощность измеренная при | 2200 об/мин. |
Крутящий момент измерен при | 1400 об/мин. |
Увеличение эффективного крутящего момента | 24 % |
Количество цилиндров | 4 |
Гидравлика
Тип насоса | аксиально-поршневой насос переменного рабочего объема |
Пропускная способность насоса | 125 л/мин |
Давление перепускного клапана | 1565.![]() |
Размеры
1. Длина транспорта | 5785 мм |
2. Ширина транспорта | 2352 мм |
3. Высота транспорта | 3736 мм |
4. Колесная база | 2200 мм |
6. Высота до верхней части кабины | 2863 мм |
Погрузчик
7. Клиренс при максимальной высоте разгрузки | 2621 мм |
9.![]() | 91 мм |
Обратная лопата
10. Высота загрузки в сложенном состоянии | 3802 мм |
11. Вылет от шарнирного соединения в сложенном состоянии | 5558 мм |
12. Глубина копания в сложенном состоянии | 4929 мм |
13. Вылет при высотной загрузке в сложенном состоянии | 1620 мм |
Экскаватор-погрузчик Caterpillar 422E: технические характеристики и обзор
__________________________________________________________________________________________
Дом / Экскаваторы-погрузчики / Экскаваторы-погрузчики Caterpillar / Кот 422Е |
Экскаватор-погрузчик Caterpillar 422E выпускался с 2006 по 2016 год. Cat 422E
трансмиссия состоит из 4-тактного 4-цилиндрового двигателя Caterpillar 3054C DINA с жидкостным охлаждением
дизельный двигатель и трансмиссия 4×4 Power Shuttle с полностью синхронизированной коробкой передач
и одноступенчатый преобразователь крутящего момента.
Двигатель объемом 268 куб. дюймов (4,4 л) имеет диаметр цилиндра 4,13 дюйма (105 мм), поршень ход поршня 5 дюймов (127 мм), номинальная мощность 75 л.с. (56 кВт) и максимальный крутящий момент 386 Нм (285 фунт-футов) при 1400 об/мин. Максимальная скорость движения (вперед или задний ход): 24,8 миль/ч (40 км/ч).
В гидравлической системе с закрытым центром, чувствительной к нагрузке, использовалась переменная
объемный поршневой насос с расходом 33,1 галлона/мин (125 л/мин).
давление в гидравлической системе составляет 227 бар (3292 фунтов на кв. дюйм). Caterpillar 422E это
с передними шинами 12,5/80×18 или 340/80R18 (радиальные) и 16,9×28 или
16.9R28 (радиальные) задние шины. Колесная база составляет 87 дюймов (2200 мм).
Погрузчик имеет грузоподъемность (на штифте) от 5342 фунтов (2423 кг) до макс. высота 130,4 дюйма (3314 мм) и усилие отрыва ковша 8767 фунтов. (3985 кг). Клиренс ковша при максимальном угле выгрузки 43 градуса составляет 103,2 дюйма (2621 мм). Стандартный ковш диаметром 95 дюймов (2400 мм) имеет номинальную вместимость 29,2 куб. футов (0,84 м3).
Обратная лопата с выдвижной рукоятью имеет усилие копания ковша 11465 фунтов. (5211 кг) и усилие копания рукояти 5395 фунтов (2452 кг). Макс. глубина копания составляет 19 футов 3 дюйма (5887 мм), а общий вылет от поворота шарнир составляет 21 фут 6 дюймов (6610 мм) на уровне земли. Обратная лопата может быть установлена с ковшами 16″, 20″, 24″, 30″ и 36″.
Двигатель |
Модель двигателя | Гусеница 3054C ДИНА |
Тип двигателя | Четырехтактный, 4-цилиндровый, дизельный двигатель с жидкостным охлаждением |
Количество цилиндров | 4, рядный |
Рабочий объем, куб.![]() | 268 (4,40) |
Отверстие двигателя, дюймы (мм) | 4,13 (105,0) |
Ход двигателя, дюймы (мм) | 5,00 (127,0) |
Аспирация | Без наддува |
Максимальная мощность двигателя, л.с. (кВт) | 76,0 (57,0) |
Номинальная мощность двигателя, л.с. (кВт) | 75,0 (56,0) |
Номинальная частота вращения двигателя, об/мин | 2200 |
Максимальный крутящий момент, Нм (фунт-фут) | 386 (285) |
Крутящий момент Скорость, об/мин | 1400 |
Сжатие | 16,2:1 |
Эмиссия | Уровень 2 |
Топливная система | Прямой впрыск |
Вращение | Против часовой стрелки |
Воздухоочиститель | Осевое уплотнение сухого типа |
Емкость топливного бака, гал (л) | 38,0 (145,0) |
Объем масла, кварты (л) | 8,0 (7,6) |
Объем охлаждающей жидкости, кварты (л) | 23,5 (22,0) |
Номинальные параметры электрической системы, В | 12 |

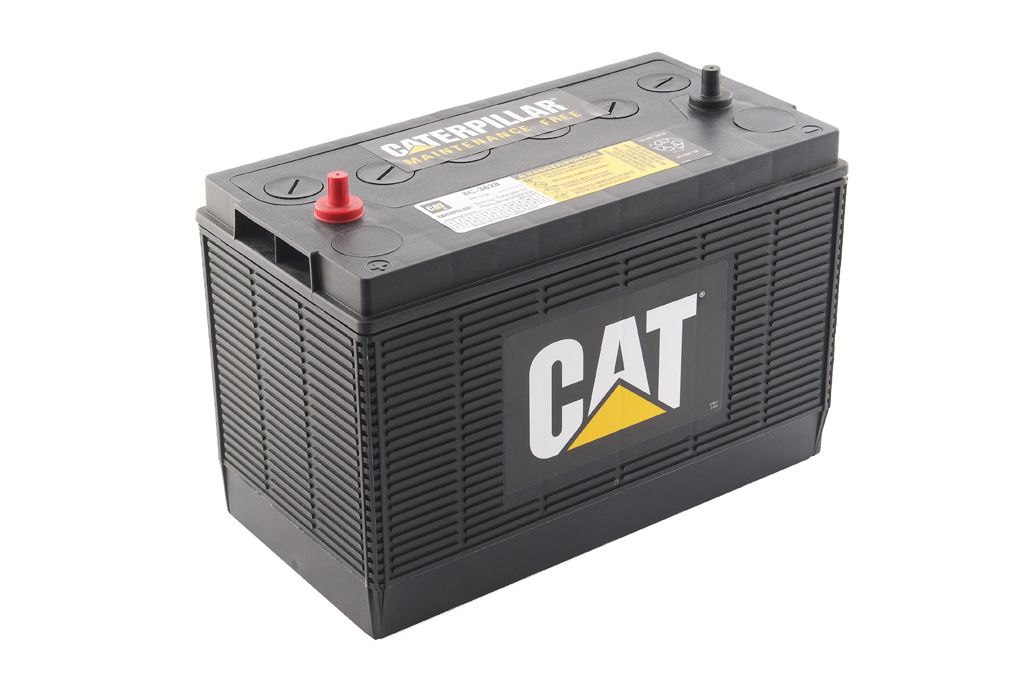

Номинал батареи | 880 ССА |
Трансмиссия |
Тип коробки передач | Силовой шаттл |
Тип редуктора | 4F/4R, Полный синхронизатор |
Количество передач переднего хода | 4 |
Количество передач заднего хода | 4 |
Гидротрансформатор | Одноступенчатый |
Передаточное число гидротрансформатора | 2,63:1 |
Объем масла, кварты (л) | 19,6 (18,5) |
Максимальная скорость движения вперед, миль/ч (км/ч) | 24,8 (40,0) |
Максимальная скорость заднего хода, миль/ч (км/ч) | 24,8 (40,0) |
Колеса и шины |
Ведущие колеса | 2WD/4WD |
Конфигурация рулевого управления | Переднее рулевое управление |
Система рулевого управления | Гидростатический |
Рулевой цилиндр | Один, двустороннего действия |
Диаметр цилиндра рулевого управления, дюймы (мм) | 2,56 (65) |
Ход цилиндра рулевого управления, дюймы (мм) | 4,72 (120) |
Диаметр штока рулевого цилиндра, дюймы (мм) | 1,42 (36) |
Рабочие тормоза | Полностью закрытый, гидравлический, многодисковый |
Стояночный тормоз | Механический, независимый |
Размер передних шин | 12,5/80×18 10PR |
Размер задней шины | 16,9×28 10PR |
Размер передних шин (радиальных) | 340/80R18 |
Размер задней шины (радиальной) | 16.![]() |
Передняя колея, дюймы (мм) | 72,2 (1826) |
Задняя колея, дюймы (мм) | 67,7 (1713) |
Гидравлическая система |
Тип гидравлической системы | Измерение нагрузки с закрытым центром |
Гидравлический насос Тип | Поршневой насос переменной производительности с датчиком нагрузки с закрытым центром |
Расход гидравлического насоса, гал/мин (л/мин) | 33,1 (125,0) |
Гидравлическое давление, бар (psi) | 227 (3292) |
Емкость гидравлической системы, гал (л) | 21,5 (80,5) |
Клапаны Тип | С компенсацией давления |
Размеры и вес |
Колесная база | 87 дюймов (2200 мм) |
Транспортная длина | 19 футов 1 дюйм (5830 мм) |
Общая длина (погрузчик на земле) | 18 футов 9 дюймов (5785 мм) |
Транспортная высота | 12 футов 2 дюйма (3736 мм) |
Высота (кабина) | 113,2 дюйма (2863 мм) |
Высота (выхлоп) | 109,8 дюйма (2779 мм) |
Общая ширина | 93,6 дюйма (2368 мм) |
Дорожный просвет | 14,2 дюйма (358 мм) |
Радиус поворота | 13 футов 6 дюймов (4100 мм) |
Масса (рабочая) | 16810 фунтов (7640 кг) |
Вес (максимальный) | 22460 фунтов (10200 кг) |
Фронтальный погрузчик |
Штифт шарнира ковша, максимальная высота | 10 футов 8 дюймов (3314 мм) |
Угол разгрузки на полной высоте | 43 градуса |
Клиренс на полной высоте | 8 футов 6 дюймов (2621 мм) |
Вылет на полную высоту | 33,3 дюйма (843 мм) |
Максимальный откат ковша на уровне земли | 39 градусов |
Глубина копания | 3,6 дюйма (91 мм) |
Максимальный угол профилирования | 109 градусов |
Максимальная рабочая высота | 13 футов 8 дюймов (4211 мм) |
Грузоподъемность на максимальной высоте | 5342 фунта (2423 кг) |
Сила отрыва | 8767 фунтов (3985 кг) |
Ширина ковша, дюймы (мм) | 95 (2400) |
Вместимость ковша, м3 | 29,2 (0,84) |
Вес погрузчика | 972 фунта (441 кг) |
Обратная лопата (стандартная рукоять) |
Максимальная глубина копания | 15 футов 8 дюймов (4834 мм) |
Глубина копания, 24 дюйма (610 мм) с плоским дном | 15 футов 7 дюймов (4804 мм) |
Досягаемость от поворотной оси на линии земли | 18 футов 2 дюйма (5558 мм) |
Высота загрузки | 12 футов 4 дюйма (3802 мм) |
Погрузочная площадка | 5 футов 3 дюйма (1620 мм) |
Поворотная дуга | 180 градусов |
Вращение ковша | 205 градусов |
Ширина стабилизатора | 7 футов 7 дюймов (2368 мм) |
Усилие копания (цилиндр ковша) | 11690 фунтов (5312 кг) |
Усилие копания (цилиндр толпы) | 7193 фунта (3270 кг) |
Общий ход бокового смещения | 4 фута 1 дюйм (1258 мм) |
Обратная лопата (выдвижная рукоять) |
Максимальная глубина копания | 19 футов 3 дюйма (5887 мм) |
Глубина копания, 24 дюйма (610 мм) с плоским дном | 19 футов 2 дюйма (5866 мм) |
Досягаемость от поворотной оси на линии земли | 21 фут 6 дюймов (6610 мм) |
Высота загрузки | 14 футов 1 дюйм (4311 мм) |
Погрузочная площадка | 8 футов 6 дюймов (2623 мм) |
Поворотная дуга | 180 градусов |
Вращение ковша | 205 градусов |
Ширина стабилизатора | 7 футов 7 дюймов (2368 мм) |
Усилие копания (цилиндр ковша) | 11465 фунтов (5211 кг) |
Усилие копания (цилиндр толпы) | 5395 фунтов (2452 кг) |
Общий ход бокового смещения | 4 фута 1 дюйм (1258 мм) |
________________________________________________________________________________________
__________________________________________________________________________________________
Технические характеристики экскаваторов-погрузчиков |
JD 110 | ЖД 210С | ЖД 310Г | ЖД 310SJ |
КУБОТА B21 | КУБОТА BX23S | КУБОТА L35 | КУБОТА М62 |
ФОРД 555Б | ФОРД 555D | ФОРД 655С | ФОРД 675Д |
МФ 20С | МФ 40Б | МФ 50HX | МФ 60H |
КАТ 416К | КАТ 422Э | КАТ 428К | КАТ 430Э |
ДЕЛО 310B | КЕЙС 480D | ДЕЛО 580E | КЕЙС 680CK |
Технические характеристики экскаватора-погрузчика Caterpillar 422E
________________________________________________________________________________
Двигатель Caterpillar 422E
Модель двигателя . …………….. Caterpillar 3054C DINA
Тип двигателя ….. Четырехтактный, 4-цилиндровый , дизельный с жидкостным охлаждением
Количество цилиндров …………….. 4, рядный
Рабочий объем, куб. дюйм (л) …………….. 268 (4,40)
Диаметр цилиндра двигателя, дюймы (мм) …………… 4,13 (105,0)
Ход двигателя, дюймы (мм) …………… 5,00 (127,0)
Наддув……. Без наддува
Максимальная мощность двигателя, л.с. (кВт)………….76,0 (57,0 )
Номинальная мощность двигателя, л.с. (кВт) ……. 75,0 (56,0)
Номинальная частота вращения двигателя, об/мин …………… 2200
Максимальный крутящий момент, Нм (фунт-фут) …………… 386 (285)
Крутящий момент Скорость, об/мин …………… 1400
Сжатие …………… 16,2:1
Выброс …………….. Уровень 2
Топливная система …………… Прямой впрыск
Вращение ……. против часовой стрелки
Воздушный фильтр ……… . ….. Осевое уплотнение сухого типа
Емкость топливного бака, галлоны (л) ……. 38,0 (145,0)
Емкость масла, кварты (л) … ………… 8,0 (7,6)
Емкость охлаждающей жидкости, кварты (л) ……………………….. 23,5 (22,0)
Номинальные параметры электрической системы, Вольт . …………… 12
Номинал батареи …………… 880 CCA
Конфигурация передачи
Тип передачи ……. …….. Силовой шаттл
Тип коробки передач …………… 4F/4R, полный синхронизатор
Количество передач переднего хода ………….. 4
Количество передач заднего хода …………… 4 Гидротрансформатор
…………… Одноступенчатый гидротрансформатор
Передаточное число ……… …… 2,63:1
Емкость масла, кварты (л) ……. 19,6 (18,5)
Максимальная скорость движения вперед, миль/ч (км/ч) ….. ………. 24,8 (40,0)
Максимальная скорость заднего хода, миль/ч (км/ч) ………. 24,8 (40,0)
Гидравлическая система
Гидравлическая система Тип . ………….. Закрытое центральное измерение нагрузки
Тип гидравлического насоса …………… Поршневой насос с регулируемым рабочим объемом )
Гидравлическое давление, бар (фунт/кв. дюйм) …………………. 227 (3292)
Емкость гидравлической системы, галлоны (л) …………… .. 21,5 (80,5)
Тип клапанов ……………… С компенсацией давления
Колеса и шины Cat 422E
Ведущие колеса ………… … 2WD/4WD
Конфигурация рулевого управления ……. Переднее рулевое управление
Система рулевого управления ……. Гидростатическая
Цилиндр рулевого управления ……. один, двойного действия
Диаметр цилиндра рулевого управления, дюймы (мм) …………………. 2,56 (65 )
Ход цилиндра рулевого управления, дюймы (мм) ……. 4,72 (120)
Диаметр штока цилиндра рулевого управления, дюймы (мм) ……….. …. 1,42 (36)
Рабочие тормоза ……………… Полностью закрытые, гидравлические, многодисковые
Стояночный тормоз . …… Механическая, независимая
Размер передних шин 12,5/80×18 10PR
Размер задних шин 16,9×28 10PR
Размер передних шин (радиальных) …………… 340/80R18
Размер задних шин (радиальных) ….. 16,9R28
Передняя колея, дюймы (мм) ……………………….. 72,2 (1826)
Задняя колея, дюймы (мм) ……………………….. 67,7 (1713)
Размеры и вес
Колесная база ……. 87 дюймов (2200 мм)
Транспортная длина ……. 19 футов 1 дюйм (5830 мм)
Общая длина, (погрузчик на земле) ……. 18 футов 9 дюймов (5785 мм)
Транспортная высота ……. …….. 12 футов 2 дюйма (3736 мм)
Высота (кабина) …………………. 113,2 дюйма (2863 мм)
Высота (выхлоп) ……………………….. 109,8 дюйма (2779 мм)
Габаритная ширина …………… 93,6 дюйма (2368 мм)
Дорожный просвет …………………. 14,2 дюйма (358 мм)
Радиус поворота …………………. 13 футов 6 дюймов (4100 мм) кг)
Масса (макс. ) …………… 22460 фунтов (10200 кг)
Технические характеристики погрузчика Cat 422E
Размеры и рабочие характеристики
Шарнирный палец ковша, максимальная высота .. …………. 10 футов 8 дюймов (3314 мм)
Угол разгрузки на полной высоте …………… 43 градуса
Просвет разгрузки на полной высоте ……. мм)
Вылет при разгрузке на полной высоте ……. 33,3 дюйма (843 мм)
Максимальный откат ковша на уровне земли …………… 39 градусов 90 160 Глубина копания …………………. 3,6 дюйма (91 мм) 90 160 Максимальный угол профилирования ………………………….. 109 градусов 90 160 Максимум Рабочая высота …………… 13 футов 8 дюймов (4211 мм)
Грузоподъемность на максимальной высоте …………………. 5342 фунта (2423 кг)
Усилие отрыва …………… 8767 фунтов (3985 кг)
Вес погрузчика ……………………….. 972 фунтов (441 кг)
Ковши погрузчика
Ширина, мм (дюймы) . ………….. 89 (2260)
Высота, мм (дюймы) ………….. 34,3 (871)
Длина, дюймы (мм) …………… 42,1 (1095)
Вместимость (при ударе), куб. фут (м3) ……. …….. 28,4 (0,81)
Вместимость (с шапкой), м3 (куб. фут) ……………………….. 33,6 (0,96)
Вес, фунты (кг) …………… 905 (410)
Ширина, дюймы (мм) …………………. 95 (2400)
Высота, мм (дюймы) …………… 33,8 (860)
Длина, мм (дюймы) ………….. .. 35,5 (970)
Вместимость (с погрузкой), куб. фут (м3) ……………………….. 29,2 (0,84)
Вместимость (с шапкой), куб. фут (м3) . ………….. 35,0 (1,00)
Масса, фунты (кг) ……………………….. 1180 (535)
Технические характеристики обратной лопаты Cat 422E
Размеры и рабочие характеристики (стандартная рукоять)
Максимальная глубина копания ………………………….. 15 футов 8 дюймов (4834 мм)
Глубина копания, 24 дюйма (610 мм) с плоским дном . ………….. 15 футов 7 дюймов (4804 мм)
Досягаемость от поворотного шарнира до уровня земли …………………. 18 футов 2 дюйма (5558 мм)
Погрузочная высота ……………………….. 12 фут 4 дюйма (3802 мм)
Вылет при нагрузке ……………… 5 футов 3 дюйма (1620 мм)
Дуга поворота ……………… 180 градусов
Вращение ковша …… 205 градусов
Ширина стабилизатора ……………. 7 футов 7 дюймов (2368 мм)
Усилие копания (цилиндр ковша) ……………………….. 11690 фунтов (5312 кг)
Усилие копания (цилиндр ковша) ……………………….. 7193 фунты (3270 кг)
Общий ход при боковом смещении …….. 4 фута 1 дюйм (1258 мм)
Размеры и рабочие характеристики (удлиняемая рукоять)
Максимальная глубина копания ………………………….. 19 футов 3 дюйма (5887 мм)
Глубина копания, 24 дюйма (610 мм) с плоским дном …………… 19 футов 2 дюйма (5866 мм)
Досягаемость от поворотного шарнира на уровне земли . ………………… 21 фут 6 дюймов (6610 мм)
Погрузочная высота ……. 14 футов 1 дюйм (4311 мм)
Погрузочная высота ………………………….. 8 футов 6 дюймов (2623 мм)
Дуга поворота ……. 180 градусов
Вращение ковша …… 205 градусов
Ширина стабилизатора ……………………….. 7 футов 7 дюймов (2368 мм)
Усилие копания (цилиндр ковша) ……………………….. 11465 фунтов (5211 кг)
Усилие копания (цилиндр толпы) ……. 5395 фунтов (2452 кг)
Общий ход при боковом смещении ……………. .. 4 фута 1 дюйм (1258 мм)
Ковши для тяжелых условий эксплуатации
Ширина, дюймы (мм) …………………. 12 (305)
Вместимость, куб. фут ( м3) …………… 2,8 (0,079)
Количество зубьев ……. 3
Вес, фунты (кг) .. …………. 235 (107)
Ширина, дюймы (мм) …………… 16 (406)
Вместимость, куб. фут (м3) ……. 3,7 (0,105)
Количество зубьев ……… …………. 3
Масса, фунты (кг) ……………………….. 270 (123)
Ширина, дюймы (мм) …………………. 18 (457)
Вместимость, куб. фут (м3) …………… 4,2 (0,119)
Количество зубьев …….. 4
Масса, фунты (кг) …… 283 (129 )
Ширина, дюймы (мм) …… 24 (610)
Вместимость, куб. фут (м3) …………… .. 6,2 (0,176)
Количество зубьев …….. 5
Масса, фунты (кг) …………… 337 (153)
Ширина, дюймы (мм) …… 30 (762)
Вместимость, куб. фут (м3) …………… 8,2 (0,232)
Количество зубьев ……. 5
Масса, фунты (кг) ……. 375 (170)
Ширина, дюймы (мм) ……. 36 (914)
Вместимость, куб. фут (м3) …………… 10,3 (0,292)
Количество зубьев ……. 6
Масса, фунты (кг) …… 426 (194)
Ковши большой емкости
Ширина, дюймы (мм) ……… …… 18 (457)
Вместимость, куб. фут (м3) …………… 6,4 (0,181)
Количество зубьев . …… 4
Масса , фунты (кг) …………………. 328 (149)
Ширина, дюймы (мм) …………………. 24 (610 )
Вместимость, куб. фут (м3) ……………………….. 8,5 (0,241)
Количество зубьев …………………. 5
Масса, фунты (кг) ……………………….. 384 (174)
Ширина, дюймы (мм) …… 30 ( 762)
Вместимость, куб. фут (м3) ……………………….. 11,3 (0,320)
Количество зубьев ……………………….. 5
Масса, фунты (кг) …….. 423 (192)
Ширина, дюймы (мм) …….. 36 (914)
Вместимость, куб. фут (м3) ………… … 13,4 (0,380)
Количество зубьев …… 6
Масса, фунты (кг) ……………………….. 479 (218)
Экстремальные сервисные ковши
Ширина, мм (дюймы) …… 12 (305)
Вместимость, куб. фут (м3) …… ……… 2,2 (0,064)
Количество зубьев …….. 3
Масса, фунты (кг) ………. ….. 233 (106)
Ширина, дюймы (мм) .
Добавить комментарий
