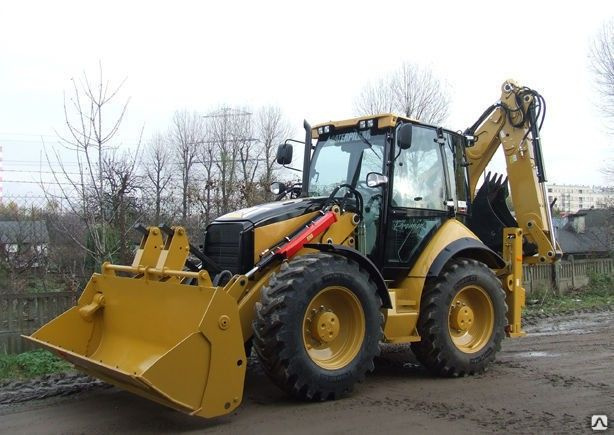

Колесный экскаватор-погрузчик Cat 434 – технические характеристики, модификации.

24.02.2021

Спецтехника Cat® пользуется заслуженным авторитетом у заказчиков, заинтересованных в надежных машинах для рентабельного бизнеса. Экскаваторы-погрузчики давно известны на международном рынке. Производитель Caterpillar® постоянно работает над улучшением эксплуатационных характеристик своей продукции, добиваясь блестящих результатов. Оценить преимущества техники нового поколения поможет обзор экскаватора-погрузчика Cat 434.

Функциональность, производительность, экономичность и безопасность – неоспоримые достоинства этой равноколесной модели. Сборка машин осуществляется в британском городе Лестер. Экскаваторы-погрузчики Cat нового поколения имеют единую платформу, благодаря чему обеспечивается унификация компонентов и сходство рабочих функций в пределах модельного ряда. Экскаваторы-погрузчики Cat 434 поставляются в Россию и пользуются высоким спросом.

Области применения экскаватора-погрузчика:

• Устройство кюветов и откосов на дорожном строительстве.

• Демонтаж асфальтовых покрытий при дорожных ремонтах.

• Перемещение материалов на строительных площадках.

• Разработка и засыпка траншей для подземных коммуникаций.

• Уплотнение оснований виброплитами.

• Оборудование гидротехнических сооружений.

• Монтаж и снос железобетонных конструкций.

• Планировочные работы по благоустройству территорий.

• Чистка канав, каналов и водоемов.

• Уборка и погрузка мусора.

Технические характеристики

Параметр	Значение
Противовесы	115 кг
Гидробак	42 л
Топливный бак	160 л
Гидросистема	95 л
Задний мост	16 л
Передний мост	16 л
Усилитель рулевого управления	гидростатический
Тип усилителя	переднее колесо
Тип насоса гидросистемы	регулируемый аксиально-поршневой
Тип гидросистемы	с закрытым центром
Производительность насоса	160 л/мин
Эксплуатационная масса	9170 кг

Двигатель

Промышленный двигатель Cat® 3054C отвечает экологическим нормам Tier 2. Номинальная мощность дизельного мотора достигает 74,5 кВт. К характеристикам силового агрегата от Caterpillar по праву относят лучшее в классе сочетание производительности и топливной эффективности. Рядный двигатель на четыре цилиндра из литого чугуна имеет жидкостное охлаждение. Механическое устройство можно модифицировать для увеличения КПД машины.

По желанию заказчика модель комплектуется двигателем с турбонаддувом. Экскаватор-погрузчик способен функционировать на высоте до 3000 метров над уровнем моря без риска снижения мощности. Фильтр грубой очистки препятствует проникновению в механизм пылевых частиц. Надежный двигатель обеспечивает оперативное и точное выполнение производственных задач даже в тяжелых условиях эксплуатации.

Параметр	Стандартное предложение, эквивалентный Tier 2
Двигатель	3054C
Тип двигателя	дизельный
Охлаждение	жидкостное
Мощность	74,5 кВт
Полная мощность (SAE J1995)	75 кВт/102 hp
Полная мощность (ISO 14396)	74 кВт/101 hp
Полезная мощность (SAE J1349)	70 кВт/95 hp
Полезная мощность (ISO 9249)	71 кВт/96 hp
Диаметр цилиндров	105 мм
Ход поршня	127 мм
Вытесняемый объем	4,4 л
Запас крутящего момента (полезного)	при 1400 об/мин

Расход топлива

Топливные затраты определяются режимом эксплуатации Cat 434. При работе на легких грунтах (включающей простои на холостых оборотах) потребление горючего в час не превышает 8,1-10 литров. При рытье траншей и погрузочных операциях с эффективностью 65-80% расход топлива возрастает до 10-11,9 л/час. Дробление скальных грунтов и другие виды работ в тяжелом режиме увеличивают потребление до 14,2 литра в час.

Ходовая часть

Передача мощности от двигателя осуществляется при помощи силового привода. Cat 434 оборудуется одинаковыми шинами 440 80-28. Равновеликие колеса – залог универсальности спецтехники при выполнении операций на любом рельефе. По заказу машина оснащается 4-ступенчатой коробкой передач с сервоприводом Power Shuttle для расширения рабочего пространства в салоне. Тормозами оборудуются все четыре колеса модели.

Задний мост с блокировкой дифференциала при необходимости обеспечивает вращение с разной частотой. Технология регулировки плавности хода компенсирует толчки и предотвращает раскачивание экскаватора-погрузчика от производителя в процессе движения по неровному ландшафту и перемещения тяжелых материалов. Полный привод модели можно активировать как при остановке колесной машины, так и на ходу под нагрузкой.

Параметр	Коробка передач с переключением под нагрузкой (стандартная)	Коробка передач с переключением под нагрузкой	Автоматическая коробка передач с гидротрансформатором с муфтой блокировки
Передний ход
1-я передача	6 км/ч	6 км/ч	6 км/ч
2-я передача	9 км/ч	10 км/ч	10 км/ч
3-я передача	21 км/ч	20 км/ч	12 км/ч
4-я передача	36 км/ч	40 км/ч	20 км/ч
5-я передача	—	—	27 км/ч
6-я передача	—	—	40 км/ч
Задний ход
1-я передача	6 км/ч	6 км/ч	6 км/ч
2-я передача	9 км/ч	12 км/ч	12 км/ч
3-я передача	21 км/ч	27 км/ч	27 км/ч
4-я передача	36 км/ч	—	—

Гидравлическая система

Навесное оборудование экскаватора-погрузчика функционирует за счет гидросистемы с закрытым центром. Регулирование по нагрузке обеспечивает подачу оптимальной мощности исходя из поставленных задач, способствует экономии дизельного топлива и уменьшению износа компонентов. Управляемость рабочих органов и точность выполнения операций возрастают благодаря надежным и эффективным клапанам распределения потока.

В гидравлическое оснащение Cat 434 входит накопительный бак на 40 литров. В системе циркулирует 90 литров рабочей жидкости, давление которой приводит в движение навесное оборудование. Для нагнетания используется насос аксиально-поршневого типа с переменной производительностью. Давление в гидросистеме достигает 25 МПа. Насос рассчитан на подачу до 160 л/мин при номинальных оборотах мотора.

Система управления

Инженеры Caterpillar постоянно работают над усовершенствованием спецтехники. Комфорт оператора и безопасность на площадке – приоритеты производителя. Для управления используются рычаги и джойстики. В данной машине внедрена функция переключения раскладок оборудования экскаватора, упрощающая адаптацию персонала к новой технике. Имеется несколько режимов управления, позволяющих оптимизировать рабочий процесс в разных условиях.

Помимо стандартных предлагаются специальные решения для сокращения эксплуатационных затрат и увеличения производительности. Экономичный режим включает только опцию системы управления и позволяет сократить затраты на эксплуатацию и обслуживание. «Стандарт Плюс» – решение для разработки тяжелых грунтов в сжатые сроки. Эффективный режим обеспечивает увеличение мощности и скорости модели Cat 434.

Управление навесками осуществляется посредством рычагов. Опционально устанавливаются стреловые цилиндры увеличенного диаметра, на 25% повышающие эксплуатационные характеристики. Рычаги передней стрелы выполнены в форме параллелограмма. Фронтальный ковш автоматически возвращается в исходное положение. Рычаг управления погрузчиком оснащается кнопкой отключения трансмиссии.

Ковш оборудуется телескопической рукоятью и изогнутой стрелой. Эффективная конструкция позволяет увеличить рабочий диапазон, упростить выемку грунта на сложных участках и облегчить выполнение погрузочных операций. Органы управления удобно расположены в кабине экскаватора-погрузчика. Рычаги Cat 434 требуют минимальных физических усилий для выполнения операций любой сложности.

Особенности модели

В новом поколении экскаваторов-погрузчиков существенно изменился дизайн спецтехники. Обзорность модели улучшилась не только из-за кругового остекления, но и за счет перемещения аккумуляторных батарей в инструментальный отсек на правый борт. Отклоняемый радиаторный блок с 5-градусным наклоном имеет дополнительную защиту.

Надежность

• Несущая конструкция производится из прочных металлических деталей методом сварки. Экскаватор-погрузчик комплектуется качественной электросистемой, гидравлическими шлангами и цилиндрами.

• Резкая остановка двигателя предотвращается ограничителем крутящего момента, автоматически снижающим обороты. Система помогает синхронизировать работу мотора, КПП и гидравлики.

• Полная конфигурация Cat 434 включает уникальную систему защиты карданной передачи с трансмиссией, отсутствующую у экскаваторов-погрузчиков других производителей.

• Дифференциал заднего моста блокируется одной кнопкой, расположенной на рычаге управления погрузчиком. Стандартная функция улучшает контроль передвижения в сложных условиях.

• Передний мост с маятниковым креплением – герметичная конструкция, не нуждающаяся в обслуживании. Трехкамерные оси автоматически смазываются в процессе эксплуатации.

• Экскаваторная установка комплектуется кареткой открытого типа. Направляющие расположены на жесткой пластинчатой раме производства Caterpillar. Конструкция каретки предотвращает загрязнение.

• Ступицы колес экскаватора-погрузчика фиксируются на десяти шпильках, а вентиль надежно защищен. Эффективное крепление снижает риск повреждения узлов ходовой части до минимума.

• Топливный бак из пластика заключен в кожух из металла. Эффективное решение от производителя исключает развитие коррозии в емкости под горючее, обеспечивая надежный защитный контур.

Производительность

• Прочная и устойчивая металлическая конструкция обладает повышенной грузоподъемностью. Дополнительное улучшение характеристик обеспечит установка под заказ больших гидроцилиндров.

• Модель с полным приводом и блокировкой дифференциала заднего моста позволяет переключать режимы в процессе перемещения и функционирования рабочего оборудования.

• Под заказ экскаватор-погрузчик оснащается трансмиссией Power Shuttle. Четырехступенчатая КП с сервоприводом упрощает управление, повышая эффективность работы оператора.

• Гидравлическая система машины с разделением потоков помогает сократить рабочий цикл и сэкономить топливо, уменьшив износ компонентов и узлов без потери производительности.

• В полную конфигурацию модели входит функция RIDE CONTROL. Амортизация передней стрелы сокращает потери материала из фронтального ковша при движении с транспортной скоростью.

Экономичность

• Плоское остекление кабины обеспечивает не только превосходный обзор, но и упрощение обслуживания техники. При необходимости замена окон обходится недорого.

• Модель оборудуется гидротрансформатором с муфтой блокировки, который увеличивает крутящий момент и повышает топливную экономичность.

• Аксиально-поршневой насос экскаватора-погрузчика 434 обеспечивает оптимальное распределение нагрузки. Его замена обходится владельцу Cat в 5-7 раз дешевле, чем у конкурентных аналогов.

• Гидравлическая система комплектуется двухпоточными линиями высокого давления и быстроразъемными соединениями шлангов.

• Благодаря совместимости модели с навесным оборудованием предыдущей F2 серии экскаваторов-погрузчиков Cat можно избежать затрат на рабочий инструмент при обновлении парка спецтехники.

• Доступное расположение и продуманная группировка профилактических точек облегчают регулярное техническое обслуживание.

• В стандартную комплектацию машины входит система удаленного мониторинга Cat® Product Link™, которая помогает сократить эксплуатационные расходы.

• За счет повышенного ресурса техника от производителя Caterpillar сохраняет свои первоначальные рабочие характеристики в течение длительного периода эксплуатации, поэтому машину Cat с наработкой всегда можно продать быстро и по высокой остаточной стоимости.

Устройство экскаватора-погрузчика

Основные узлы экскаватора-погрузчика монтируются на силовой каркас. Кабина не подвергается риску повреждения из-за опрокидывания машины и падения тяжелых предметов. Компактное размещение сгруппированных по функциям органов управления – преимущество, снижающее нагрузку на оператора. В салоне установлено кресло на пневмоподвеске. Предусмотрена аудиоточка, система кондиционирования и отопления.

Шумовой уровень в кабине Cat 434 не превышает 74 дБ. Обзор рабочей площадки остается превосходным даже при максимальной высоте загрузки. Оборудование экскаватора-погрузчика включает проблесковый маячок, дорожное и рабочее освещение, подсветку номерного знака. Предусмотрена защита задних фар и силовой передачи. Производитель предлагает противоугонную систему, разработанную специально для экскаватора-погрузчика.

Навесное оборудование

Основное и дополнительное рабочее оборудование для экскаватора-погрузчика:

• Фронтальный ковш емкостью 1,15 м³ (погрузчик).

• Задний ковш вместимостью 0,24 м³ (экскаваторная установка).

• Поворотные ковши с перекосом для планировочных работ.

• Гидравлические молоты для дробления твердых материалов.

• Шнековые буры для оборудования скважин.

• Щетки для уборки разных видов мусора.

• Дорожные фрезы.

• Уплотнительные виброплиты.

• Траншеекопатели.

• Демонтажные мультипроцессоры.

Эксплуатация и обслуживание

Техника Cat исправно работает в широком температурном диапазоне, быстро и точно выполняя большие объемы работ при соблюдении правил эксплуатации. Для управления экскаватором-погрузчиком достаточно стандартной подготовки оператора. Регламент обслуживания приводится в сопроводительной документации. При появлении затруднений можно обратиться в ООО «Цеппелин Русланд». Официальный дилер Caterpillar предлагает:

• новые и подержанные машины Cat;

• разнообразные финансовые программы для покупки в рассрочку;

• трейд-ин;

• техническое обслуживание и ремонт в профессиональных сервисных центрах;

• снабжение оригинальными запчастями;

• помощь в эксплуатации колесной и гусеничной техники;

• бесплатную информационную поддержку.

Если вы заинтересованы в приобретении экскаватора-погрузчика Cat 434, это можно сделать на нашем сайте. Обратившись к менеджеру можно узнать цену, подобрать приемлемую финансовую схему и проконсультироваться по любому техническому вопросу. Для связи достаточно оставить координаты или позвонить по контактному телефону. Приглашаем к сотрудничеству!

Остались вопросы?

Наш специалист подробно ответит на них

Я подтверждаю, что я ознакомлен и согласен с политикой конфиденциальности и условиями обработки моих персональных данных

Ваша заявка принята!

Cat модернизировал экскаваторы-погрузчики 434F и 444F

5 апреля, 2013

Американская компания Caterpillar модернизировала свои экскаваторы-погрузчики с равными колесами 434F и 444F. По словам разработчика, машины станут частью полностью обновленного семейства F-Series. Модель 434F имеет исключительно механическое управление, в то время как экскаватор-погрузчик 444F оснащен джойстиковым пультом и поставляется в двух конфигурациях: с досягаемостью обратной лопаты в 4,27 и 4,87 метра соответственно.

Для рынков Европейского союза экскаваторы-погрузчики агрегатируются дизелем Cat 4.4, который отвечает экостандарту Stage IIIA. Улучшение до норм Stage IIIB будет осуществляться поэтапно, начиная со второй половины 2013 года. В то же время, для регионов с менее строгими стандартами токсичности предусмотрен мотор Cat 3054, токсичность выбросов которого эквивалентна стандарту Stage II.

В базовой комплектации модель 434F теперь снабжена полностью автоматической трансмиссией Autoshift, а машина 444F – жестким гидротрансформатором, позволяющим ей демонстрировать больше мощности на крутых насыпях и при ускорении на дорогах. Опционально экскаваторы-погрузчики имеют новый гидротрансформатор с блокирующей муфтой, снижающий расход топлива и увеличивающий среднюю скорость движения.

Как и другие представители обновленной серии F, равноколесные экскаваторы-погрузчики получили новые тормоза с увеличенной эффективностью торможения и меньшим требуемым усилием на педали. Кроме того, модель 444F снабжена электронным ограничителем крутящего момента, который повышает управляемость машины на низких оборотах двигателя.

Обе модели имеют три режима управления: стандартный с двумя передними управляемыми колесами, круговой («след в след») для уменьшения радиуса поворота и крабовый ход для бокового движения. Каждый из них может быть выбран простым нажатием кнопки. Также предусмотрено автоматическое выравнивание колес для быстрого переключения между режимами, что позволяет оператору лучше фокусироваться на выполнении текущей задачи.

Благодаря новой конструкции рукояти погрузчика у модернизированных моделей 434F и 444F возросла максимальная высота подъема шарнира и высота разгрузки ковша, а также на 36% увеличилась грузоподъемность при работе на наибольшей высоте. В дополнение к этому, была добавлена функция параллельного подъема ковша, что позволило уменьшить просыпание материала при загрузке самосвалов.

Новый наклонный дизайн капота и оптимизированное расположение шлангов гидроконтуров позволили улучшить видимость навесного оборудования как при обзоре через капот, так и при обзоре с каждой стороны рукояти. В результате оператор получил возможность выполнять работы, связанные с планировкой и захватом, более точно.

После усовершенствования экскаваторы-погрузчики 434F и 444F стали проще в техническом обслуживании. Для удобства и безопасности каждодневных осмотров на передних крыльях были добавлены подножки. Кроме того, боковые панели на капоте теперь открываются без помощи какого-либо инструмента, а охлаждающий блок имеет откидную конструкцию, облегчая осмотр и очистку радиатора.

Для повышения надежности гидравлики бак гидравлической жидкости получил новую конструкцию с фильтрующей системой на линии всасывания, включающей в себя увеличенный сменный картриджный фильтр. В свою очередь топливный бак выполнен из неметаллического материала и сводит к минимуму вероятность образования конденсата и коррозии. Также предусмотрен аварийный удаленный запуск двигателя в случае недостаточного заряда аккумуляторной батареи.

Равноколесные экскаваторы-погрузчики 434F и 444F имеют следующие технические характеристики:

Модель	434F	444F
Эксплуатационная масса	8 428 – 10 892 кг	8 687 – 11 275 кг
Эксплуатационная масса (стандарт)	9 498 кг	9 743 кг
Глубина копания	4 379 мм	4 380 мм
Мощность двигателя:  Stage II  Stage III	93 л. с. (68,5 кВт)  101 л.с. (74,5 кВт)	101 л.с. (74,5 кВт)  101 л.с. (74,5 кВт)



Caterpillar выпускает новые колесные погрузчики 434F и 444F

Компания Caterpillar модернизирует свою линейку машин с шинами одинакового размера (EST) в соответствии с остальной частью семейства продуктов серии F. Новый Cat 434F имеет исключительно механическое управление. Модель 444F, оснащенная джойстиком управления, может быть оснащена обратной лопатой длиной 4,27 м (14 футов) или 4,87 м (16 футов).

Выбросы двигателя
В Европейском союзе (ЕС) экскаваторы-погрузчики серии F используют двигатель Cat 4.4. Двигатель Cat 4.4 соответствует требованиям стандартов ЕС на выбросы загрязняющих веществ Stage IIIA, предоставляя клиентам наиболее эффективное и экономичное решение для удовлетворения их эксплуатационных потребностей. Решение EU Stage IIIB будет вводиться поэтапно во второй половине 2013 г.

Для рынков с менее строгими стандартами выбросов, чем в ЕС, экскаваторы-погрузчики серии F будут использовать двигатель Cat 3054C, уровень выбросов которого эквивалентен Stage II ЕС. Двигатели, соответствующие стандартам ЕС на выбросы загрязняющих веществ Stage IIIA, доступны на рынках, не входящих в ЕС, где требуются строго регулируемые уровни выбросов, например в Турции.

Усовершенствования трансмиссии Повышение экономичности
Новый гидротрансформатор с блокировкой доступен в качестве опции для всех моделей Autoshift, что снижает расход топлива и увеличивает среднюю скорость движения для повышения производительности. Полная трансмиссия Autoshift теперь устанавливается на модель 434F. Cat 444F оснащен более жестким гидротрансформатором, демонстрирующим большую мощность на твердом склоне и более быстрое ускорение на дороге.

Тормоза с усилителем теперь входят в стандартную комплектацию всех моделей серии F, повышая эффективность торможения и снижая усилие оператора на педали. Электронный ограничитель крутящего момента на модели 444F улучшает управляемость при более низких оборотах двигателя, дополнительно повышая производительность и комфорт оператора.

Управляемость машины
Три различных режима рулевого управления: управление двумя колесами, управление по кругу и управление крабом, которые можно выбрать на лету, чтобы позволить оператору управлять машиной с наиболее эффективным режимом рулевого управления.

Обе машины Cat 434F и 444F оснащены системой автоматического выравнивания рулевого управления, позволяющей быстро и легко переключать режимы рулевого управления, что позволяет оператору продолжать работу, не настраивая рулевое управление вручную.

Преимущества производительности и обзора
Производительность на стороне погрузчика значительно повышается благодаря новым моделям серии F. Новая конструкция стрелы погрузчика увеличивает максимальную высоту шарнира и высоту разгрузки, при этом грузоподъемность на максимальной высоте увеличивается на целых 36 процентов. Кроме того, усовершенствования погрузчика с истинным параллелизмом при подъеме ковша приводят к лучшему удержанию материала. Операторы могут легко перемещать груз без потери материала, что повышает производительность.

Новая наклонная конструкция капота двигателя в сочетании с улучшенной прокладкой шлангов обеспечивает оператору лучший обзор навесного оборудования как над капотом, так и с обеих сторон стрелы погрузчика. Это помогает в таких приложениях, как сортировка или захват, когда важна точность рабочего инструмента.

Доступ для обслуживания сокращает время простоя
Новая подножка, установленная на переднем крыле, обеспечивает удобную и безопасную позицию при выполнении ежедневных проверок точек регулярного обслуживания. Боковые панели двигателя не требуют инструментов для снятия, что позволяет техническим специалистам легко получить доступ к двигателю. Откидной блок охлаждения дополнительно упрощает доступ для очистки и обслуживания и помогает сократить время простоя на месте.

Новая конструкция гидравлического бака с всасывающим фильтром повышает надежность машины и включает сменный картриджный фильтр большего размера. Неметаллический топливный бак емкостью 160 литров снижает образование конденсата и устраняет коррозию, повышая надежность. С аккумуляторами, расположенными в носовой части машины, установлен новый изолятор аккумуляторов, обеспечивающий повышенную безопасность. Также доступен дистанционный запуск двигателя от внешнего источника в случае низкого заряда аккумуляторной батареи.

bauma 2022

24 октября 2022 г. 30 октября 2022 г.

Технические характеристики экскаватора-погрузчика Caterpillar 434E

________________________________________________________________________________

Двигатель Caterpillar 434E

Модель двигателя ……………… Caterpillar 3054C DIT
Тип двигателя ……… Четырехцилиндровый, с турбонаддувом и непосредственным впрыском дизель
Количество цилиндров . …………….. 4, рядный
Рабочий объем, куб. дюйм (л) ……………………….. 268 ( 4,40)
Отверстие двигателя, дюймы (мм) …….. 4,13 (105,0)
Ход двигателя, дюймы (мм) …………… 5,00 (127,0)
Всасывание …………… С турбонаддувом
Максимальная мощность двигателя, л.с. (кВт) ……………………….. 100,0 (75,0)
Номинальная мощность двигателя, л.с. (кВт) ……………………….. 97,0 (73,0 )
Номинальная частота вращения двигателя, об/мин ……………. 2200
Максимальный крутящий момент, Нм (фунт-фут) …… 400 ( 297)
Крутящий момент Скорость, об/мин …… 1400
Компрессия ……. 16,2:1
Выброс ….. ………. Tier 2
Топливная система ……. Непосредственный впрыск
Вращение ……. Против часовой стрелки
Воздушный фильтр …… Осевое уплотнение сухого типа
Емкость топливного бака, гал (л) …………… 49,0 (187,0)
Емкость масла, кварты (л) . …… 8,0 (7,6)
Емкость охлаждающей жидкости, кварты (л) ……………………….. 26,5 (25,0)
Номинальные параметры электрической системы, В ……………. 12
Номинальные параметры аккумуляторной батареи .. …………. 880 CCA

Трансмиссия Cat 434E

Тип трансмиссии (стандартная) ………….. Power Shuttle
Тип коробки передач … ………… 4F/4R, Полный синхронизатор
Количество передач переднего хода ……. 4
Количество передач заднего хода …… 4
Гидротрансформатор ….. ………. Одноступенчатый
Передаточное число гидротрансформатора ……. 2,64:1
Объем масла, кварты (л) ……. …….. 19,1 (18,0)
Максимальная скорость вперед, миль/ч (км/ч) …………… 22,9 (37,0)
Максимальная скорость назад, миль/ч (км/ч) . ………….. 22,9 (37,0)

Тип трансмиссии (опция) ……. 5F/3R, автоматическое переключение
Количество передач вперед Шестерни ……………… …. 5
Количество передач заднего хода …………….. 3
Гидротрансформатор ……………… Одноступенчатый
Объем масла, кварты (л) …………… 20,0 (19,0)
Максимальная скорость вперед, миль/ч (км/ч) …………… 23,6 (38,0)
Максимальная скорость назад Скорость, миль/ч (км/ч) …………… 11,1 (18,0)

Гидравлическая система

Тип гидросистемы ………….. Закрытая с измерением центральной нагрузки
Тип гидравлического насоса ……. Поршневой насос с переменным рабочим объемом
Расход гидравлического насоса, галлонов в минуту (л/мин) …………… 41,0 (156,0)
Гидравлическое давление, бар (фунт/кв. дюйм) ……………………….. 249 (3611)
Емкость гидравлической системы, галлоны (л) ……. 21,5 (80,5)

Колеса и шины Cat 434E

Ведущие колеса …………… 4WD 4×4
Конфигурация рулевого управления ……. .Управление всеми колесами (AWS)
Система рулевого управления . ……………..Полное гидростатическое рулевое управление с 3 режимами
Режимы рулевого управления …….Два рулевое колесо, круговое и крабовое управление
Цилиндр рулевого управления ……. Два, двойного действия (передний и задний)
Диаметр цилиндра рулевого управления (передние колеса), дюймы (мм) …… 3,36 (85)
Ход цилиндра рулевого управления (передние колеса), дюймы (мм) ….. ………. 1,90 (48)
Диаметр штока цилиндра рулевого управления (передние колеса), дюймы (мм) …………………….. 42 (1,66)
Цилиндр рулевого управления Отверстие (задние колеса), дюймы (мм) …….. 3,36 (85)
Ход цилиндра рулевого управления (задние колеса), дюймы (мм) …….. ……. 2,50 (63)
Диаметр штока рулевого цилиндра (задние колеса), дюймы (мм) …………………. 1,66 (42)
Размер передних шин .. …………. 16,9×28-12PR
Размер передних шин ……. 16,9×28-12PR
Колея передних колес, дюймы (мм) …… 75,7 дюймы (1914 г. )
Задняя колея, дюймы (мм) ……. 75,7 дюймов (1914 г.)

Размеры и вес

Колесная база ……….. ….. 87 дюймов (2200 мм)
Транспортная длина ……. 20 футов (6120 мм)
Общая длина ………… … 20 футов (6120 мм)
Транспортная высота ……. 11 футов 8 дюймов (3623 мм)
Высота (кабина) …….. ….. 110,7 дюйма (2801 мм)
Высота (выпуск) ….. 108 дюймов (2733 мм)
Габаритная ширина …………… 93,6 дюйма (2368 мм)
Дорожный просвет ……………………….. 12,8 (325 мм)
Радиус поворота (управление двумя колесами) …………… 27 футов 1 дюйм (8250 мм)
Радиус поворота (управление по кругу) ……. 19 футов 3 дюйма (5900 мм)
Радиус поворота (независимые задние колеса) ……. 18 футов 6 дюймов (5600 мм)
Вес ……… …… 18610 фунтов (8460 кг)

Технические характеристики погрузчика Cat 434E

Размеры и рабочие характеристики

Шарнирный палец ковша, максимальная высота . ….. 11 футов 2 дюйм (3442 мм)
Угол разгрузки на полной высоте ……. 45 градусов мм)
Вылет при разгрузке на полной высоте ……. 31,4 дюйма (795 мм)
Максимальный откат ковша на уровне земли …………… 41 градус
Глубина копания ………………… 9,1 дюйма (229 мм)
Максимальный угол профилирования ….. 107 градусов
Максимум Рабочая высота …………… 14 футов 2 дюйма (4339 мм)
Грузоподъемность на максимальной высоте …………………. 7733 фунта (3508 кг)
Усилие отрыва ……. 12139 фунтов (5517 кг)
Вес погрузчика ……………………….. 965 фунтов (438 кг)

Ковш погрузчика

Ширина, мм (дюймы) …………………. 96 (2430)
Высота, мм (дюймы) ………….. 35 (885)
Длина, дюймы (мм) ……. 37 (942)
Вместимость (при ударе), куб. фут (м3) ……. …….. 33,2 (0,95)
Вместимость (с шапкой), куб. фут (м3) ……………………….. 40,3 (1,15)
Вес, фунты (кг) . ………….. 960 (435)

Технические характеристики обратной лопаты Cat 434E

Размеры и рабочие характеристики (стандартная рукоять)

Максимальная глубина копания ………………………….. 16 футов 1 дюйм (4933 мм)
Глубина копания, 24 дюйма (610 мм) с плоским дном …………… 16 футов (4906 мм)
Вылет от оси поворота на уровне земли …………………. 18 футов 4 дюйма (5638 мм)
Погрузочная высота …………… 11 футов 9 дюймов (3632 мм)
Погрузочная высота …………………. 6 футов 1 дюйм (1875 мм)
Дуга поворота ……. 180 градусов
Вращение ковша …… 205 градусов
Ширина стабилизатора …………………. 7 футов 7 дюймов (2368 мм)
Усилие копания (цилиндр ковша) ……………………….. 12815 фунтов (5826 кг)
Усилие копания (цилиндр толпы) ……. 9670 фунтов (4395 кг)
Общий ход при боковом смещении ……………. .. 4 фута 1 дюйм (1258 мм)

Размеры и рабочие характеристики (удлиняемая рукоять)

Максимальная глубина копания . …………. 19 футов 6 дюймов (5974 мм)
Копание Глубина, 24 дюйма (610 мм) Плоское дно ……………… 19 футов 5 дюймов (5952 мм)
Вылет от поворотного шарнира на уровне земли ……… …… 21 фут 9дюймы (6687 мм)
Погрузочная высота ……. 13 футов 5 дюймов (4142 мм)
Погрузочная высота …………………. 9 фут 4 дюйма (2878 мм)
Дуга поворота ……. 180 градусов
Вращение ковша …… 205 градусов
Ширина стабилизатора …………… 7 футов 7 дюймов (2368 мм)
Усилие копания (цилиндр ковша) ……. 12590 фунтов (5723 кг )
Усилие копания (цилиндр толпы) ……. 6970 фунтов (3169 кг)
Общий ход при боковом смещении …………….. 4 фут 1 дюйм (1258 мм)

Ковши для тяжелых условий эксплуатации

Ширина, дюймы (мм) …… 12 (305)
Вместимость, куб. фут (м3) ……… …… 2,8 (0,079)
Количество зубьев ……. 3
Масса, фунты (кг) …………. .. 235 (107)

Ширина, дюймы (мм) . …… 16 (406)
Вместимость, куб. фут (м3) …….. ……. 3,7 (0,105)
Количество зубьев ……. 3
Масса, фунты (кг) ………… … 270 (123)

Ширина, дюймы (мм) ……. 18 (457)
Вместимость, куб. фут (м3) ……. …….. 4,2 (0,119)
Количество зубьев ……. 4
Масса, фунты (кг) …… 283 (129)

Ширина , дюймы (мм) …………………. 24 (610)
Вместимость, куб. фут (м3) ……………………….. 6,2 ( 0,176)
Количество зубьев …… 5
Масса, фунты (кг) …… 337 (153)

Ширина, дюймы (мм) …………………. 30 (762)
Вместимость, куб. фут (м3) ……………………….. 8,2 (0,232)
Количество зубьев …… 5
Масса, фунты (кг) …… 375 (170)

Ширина, дюймы (мм) ……………………….. 36 (914)
Вместимость, куб. фут (м3) ……………………….. 10,3 (0,292)
Количество зубьев ……………………….. 6
Масса, фунты (кг) . ……. 426 (194)

Ковши большой емкости со штифтовым замком

Ширина, мм (дюймы) ……… …… 12 (305)
Вместимость, куб. фут (м3) ……. 4,6 (0,130)
Количество зубьев …….. ……. 3
Масса, фунты (кг) ……. 322 (146)

Ширина, дюймы (мм) …….. ……. 16 (406)
Вместимость, куб. фут (м3) ……. 5,6 (0,159)
Количество зубьев ……. …….. 3
Масса, фунты (кг) ……………………….. 362 (164)

Ширина, дюймы (мм) ……………………….. 18 (457)
Вместимость, куб. фут (м3) …………… 6,5 (0,184)
Количество зубьев ……. 4
Масса, фунты (кг) ……. 378 (172)

Ширина, дюймы (мм) ……. 24 (610)
Вместимость, куб. фут (м3) …………………. 9,6 (0,272)
Количество зубьев …………… 5
Масса, фунты (кг) ……. 448 (204)

Ширина, дюймы (мм) …………… 30 (762)
Вместимость, куб. фут (м3) …… 12,9(0,366)
Количество зубьев .
